Установка розеток в квартире своими руками – классификация устройств, пошаговая инструкция и видео

Как заменить розетку на новую

Итак, как заменить розетку самостоятельно?

В первую очередь, следует обратить особое внимание на крепление розетки в стене. Ведь зачастую случается, что она попросту выпадает из своего посадочного места

А это чревато коротким замыканием в электрической цепи, которое может привести даже к возгоранию.

Рассмотрим пошагово этапы замены электрической розетки.

Перед началом работы по замене розетки следует в обязательном порядке обесточить электрическую сеть, которая ее питает. В многоэтажных домах (обычно на лестничных площадках) установлены щитки с пакетными выключателями (пакетниками), прерывающими подачу электроэнергии в квартиры. Найдите в его верхнем отделении соответствующий вашей квартире пакетник и переведите его в верхнее положение «Выкл.».

Можно, конечно, обесточить лишь комнату, в которой предстоит замена розетки, а не полностью всю квартиру, выключив автомат, отвечающий за соответствующую линию. Но для этого нужно знать, где он точно находится. В противном случае самым надежным вариантом будет обесточивание всей квартиры.

Понятно, что, отключив электропитание квартиры, вы лишитесь и освещения. Поэтому, если менять розетку предстоит в условиях, когда на улице сумерки или уже стемнело, следует заранее запастись альтернативным источником света, например, фонариком.

О том, как заменить розетку в случае необходимости, следует подумать заранее. Так как для этого вам, само собой, потребуется новая розетка (а, возможно, и подрозетник), а также нехитрый слесарный инструмент (прямая и крестовая отвертки, кусачки или пассатижи) и индикатор фазы. Кстати этот простой и недорогой электроизмерительный прибор в виде отвертки-пробника требуется в быту довольно часто и потому неплохо его иметь в доме.

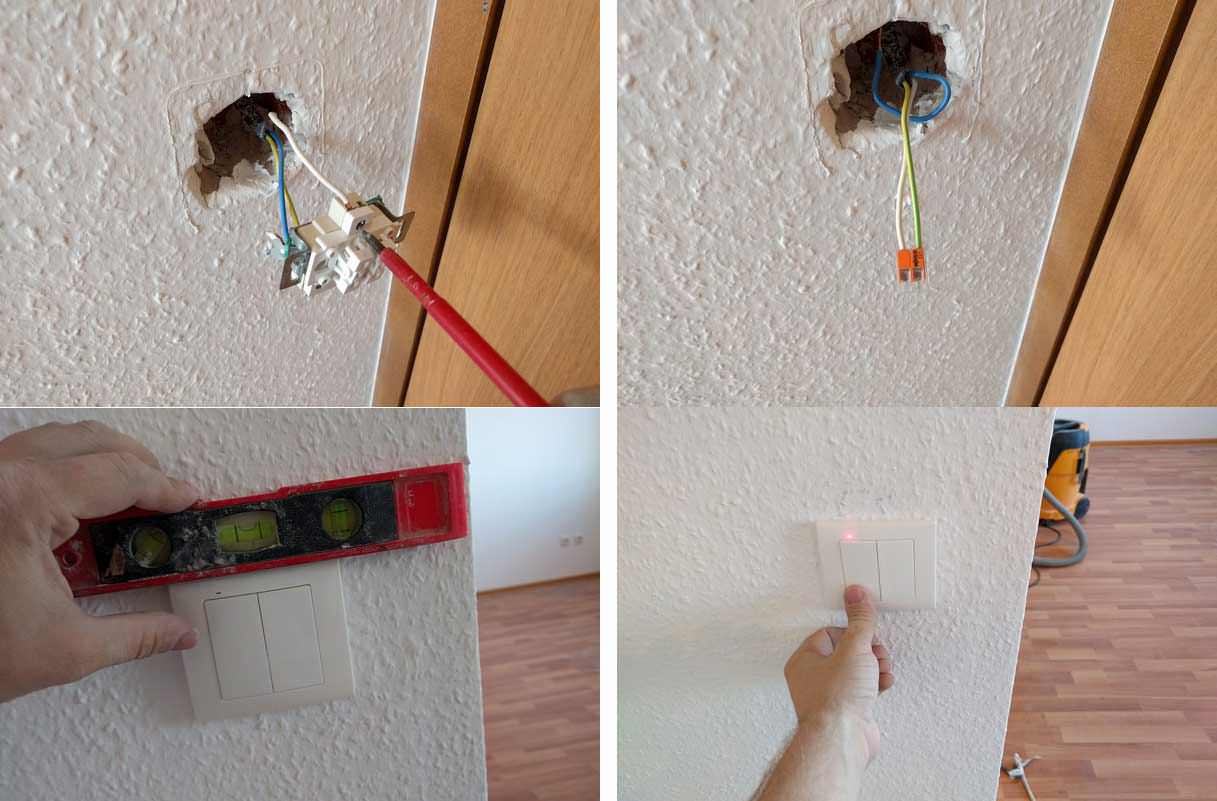

Демонтаж старой розетки начинается со снятия ее панели. Для этого выкрутите в ней центральный болт, пользуясь крестовой или прямой отверткой в зависимости от вида его головки.

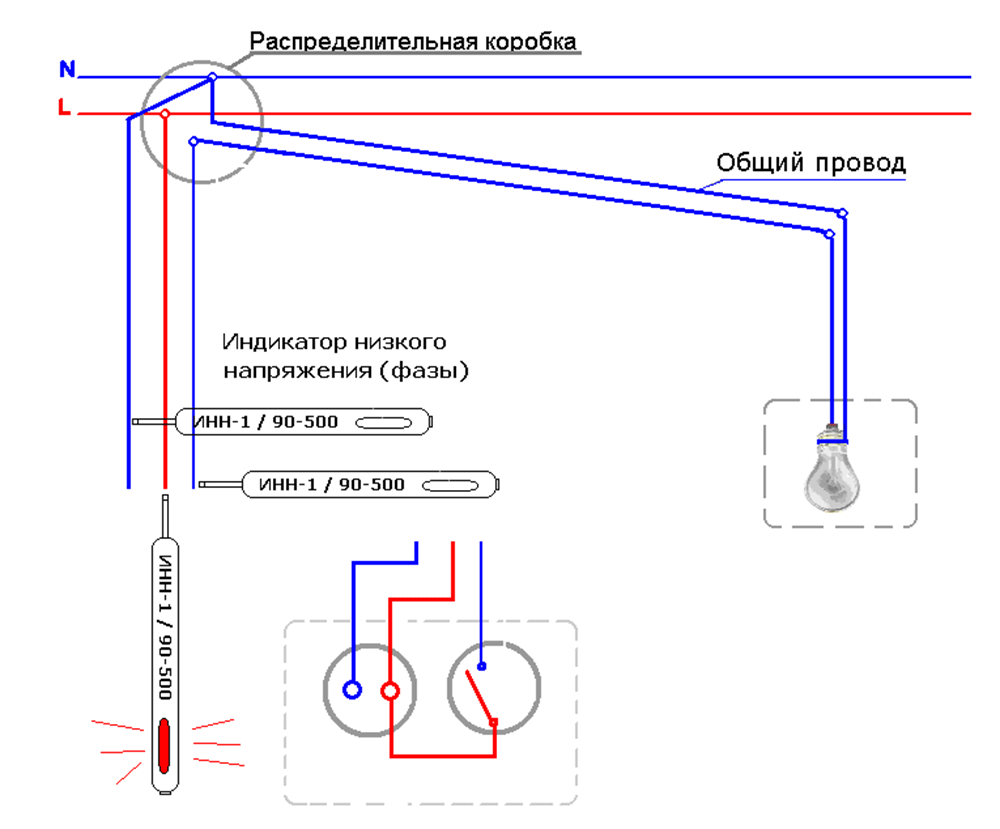

Чтобы убедиться, что линия действительно обесточена, проверьте с помощью индикатора контакты розетки. К одному из них подведен фазный провод, к другому – нулевой. Если розетка находится под напряжением, то при прикосновении пробника к фазному проводу его лампочка должна гореть.

Если такого светового оповещения индикатора нет при прикосновении к обоим контактам розетки, значит, линия обесточена, и с розеткой можно работать, в сущности, голыми руками.

И, лишь убедившись в отсутствии электропитания, можно продолжать работу дальше.

Ослабив болты зажимов контактов розетки, освободите их от проводов. Отвинтите болты внутренних распоров розетки, удерживающие ее в коробке, и вытащите из нее розетку. Возможно, предварительно придется для этого провернуть ее несколько раз в обе стороны.

Вытащив розетку из места, где она была установлена, мы обнаруживаем в данном случае, что подрозетник (коробка) отсутствует.

То есть розетка была установлена просто в отверстии, сделанном в стене. Такая установка розетки неправильна и ее крепление ненадежно. Однако подобное можно довольно часто встретить в старых домах.

Нередко встречаются металлические подрозетники, в которых не предусмотрены крепежные болты. Потому розетки в них крепятся только с помощью их собственных распорных механизмов. Такое крепление розетки также весьма ненадежно.

Далее необходимо взять новый стандартный подрозетник и примерить его к отверстию. В данном случае мы видим, что он полностью вошел в него.

Если же подрозетник не полностью входит в отверстие, следует его укоротить до глубины отверстия, отрезав у него заднюю часть. В отдельных случаях приходится расширять отверстие до размеров подрозетника таким образом, чтобы он не деформировался при установке.

Если в отверстии стоит металлический подрозетник, его следует аккуратно вынуть, избегая при этом существенных повреждений стены, чтобы в дальнейшем избежать ее ремонта. Мелкие же повреждения скроет панель новой розетки.

ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА В ПОЛУ

В некоторых ситуациях осуществляют монтаж проводки в полу. Электропроводка по полу проводится с учетом следующих правил:

1. Кабель защищают гофрой или металлическим рукавом при монтаже трассы под стяжкой из бетона и стальной трубой при разводке электросети под деревянным полом.
2. В полу нельзя допускать скруток. Все провода располагают в распределительных коробках, которые устанавливают под напольным покрытием.
3. При монтаже электропроводки в напольной поверхности гофра заполняется до 40 % внутреннего объема.
4. Предельная длина одной трассы не должна превышать 20 м.
5. При проведении проводки в деревянном полу нужно обработать дерево противопожарными средствами.
6. При прокладке электропроводки в полу нельзя делать разветвляющую трассу от щитка. В такой ситуации будет сложно поменять испорченный участок кабеля.
7. Толщина стяжки под гофрой составляет не менее 30 мм.

Порядок монтажа может быть различным: или сначала создается сеть из труб, в которые продевается кабель, или сразу выполняется монтаж трасс с кабелем внутри.

Главное учитывать, что перед заливкой бетонной стяжки или набиванием доски на лаги, нужно проверить готовую электросеть на обрыв или наличие короткого замыкания. Затем можно приступать к укладке пола, подключению розеток, выключателей, светильников.

ПОДВОДЯ ИТОГ

Документом, который досконально определяет нормы и правила монтажа электропроводки является ПУЭ (правила устройства электроустановок).

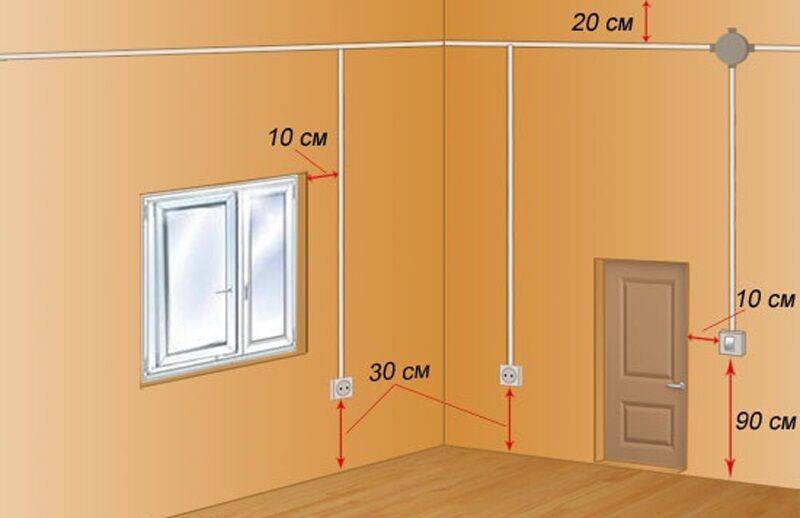

При монтаже электропроводки следует соблюдать следующие основные правила:

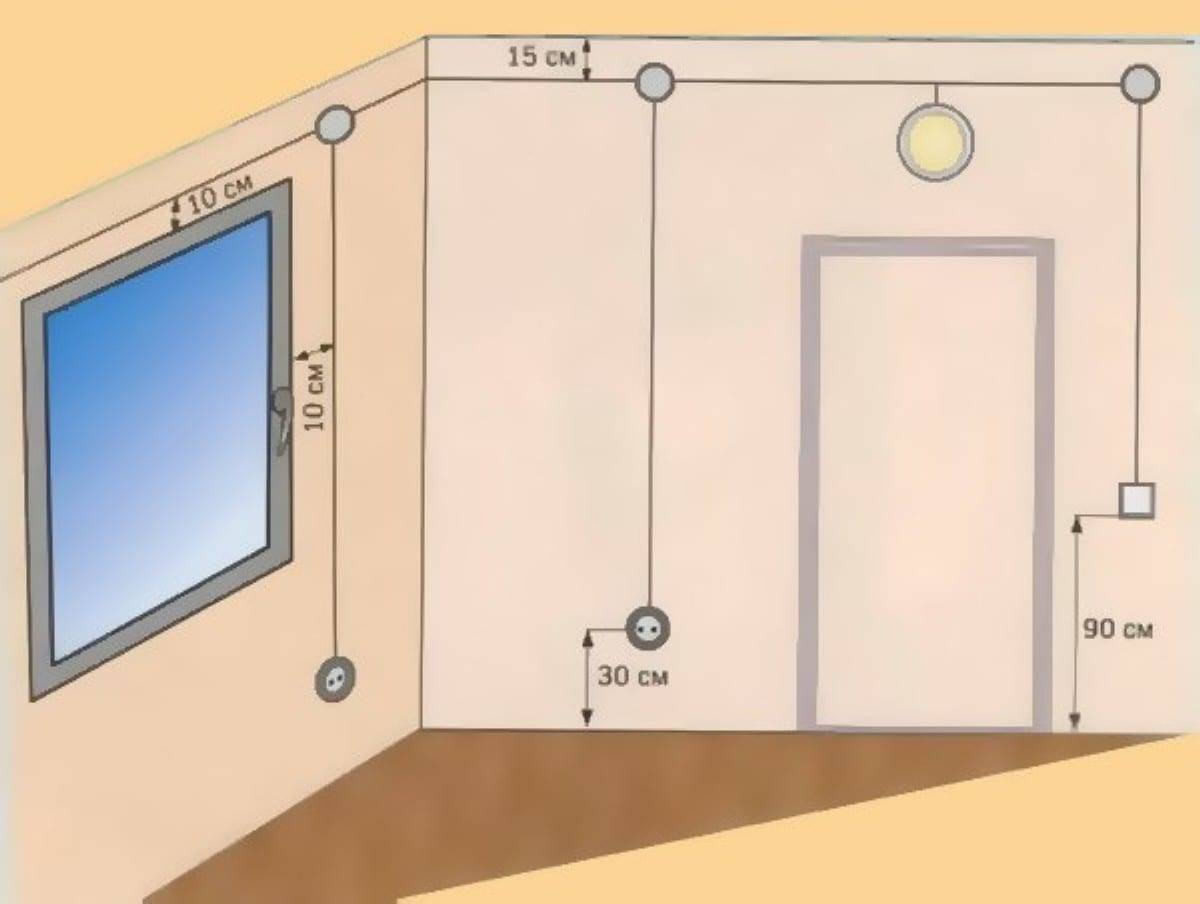

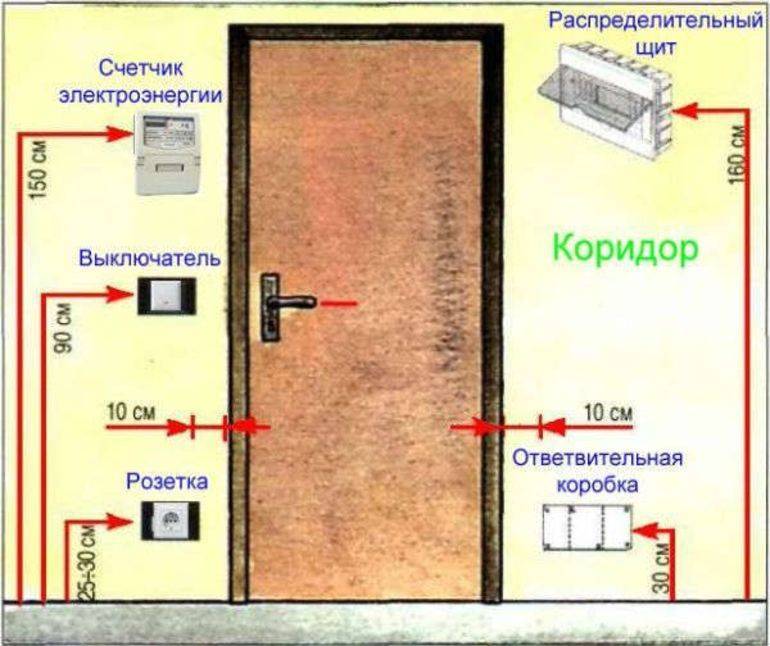

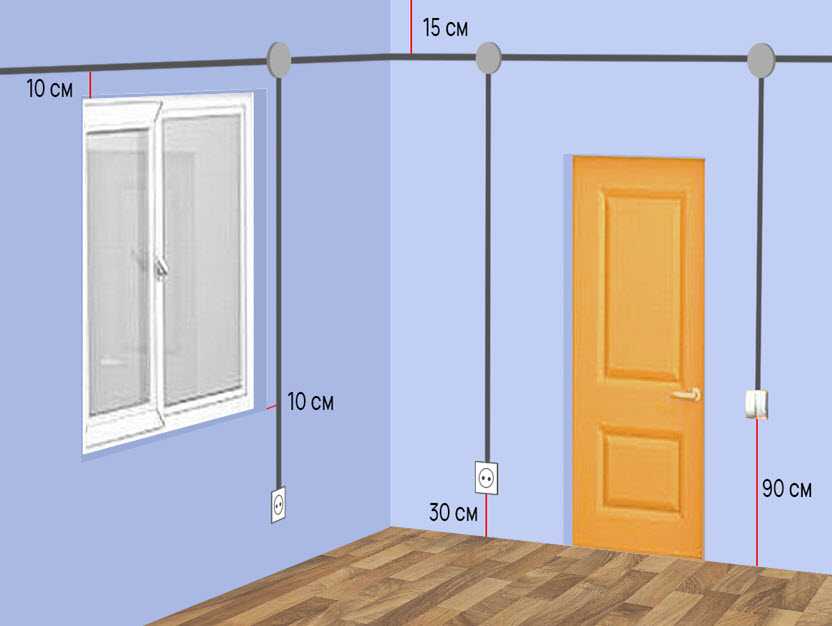

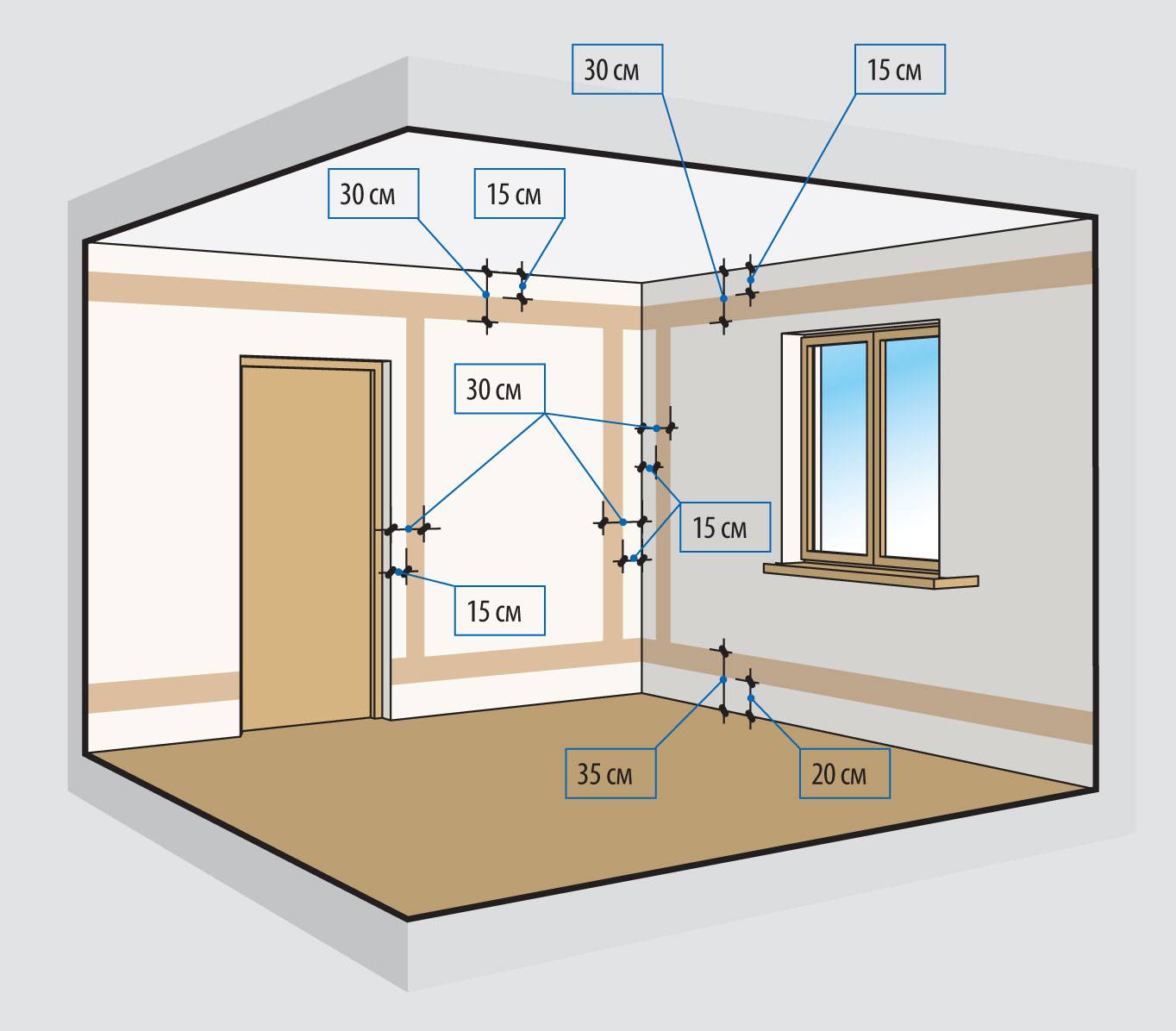

• все счетчики, коробки, выключатели, розетки необходимо располагать в легкодоступных местах, чтобы при необходимости ремонта (обслуживания) к ним был свободный доступ (все токоведущие части элементов должны быть закрыты);
• выключатели необходимо размещать возле входной двери или возле дверного проема, высота монтажа 1-1,5 метра. Стоит помнить, что для удобства пользования выключателями их нужно устанавливать с одной стороны (по ходу движения) во всех помещениях;
• розетки устанавливаются в местах предполагаемого размещения электрооборудования, высота их монтажа не должна превышать 50-80 см. Профессиональный монтаж электропроводки предполагает установку из расчета 6 кв.м. – одна розетка. Также правила предусматривают не менее трех розеток на кухне, без учета ее площади;
• в туалете, ванной монтаж розеток запрещен, но их все же можно установить, только подключение элементов должно выполняться через разделительный трансформатор;

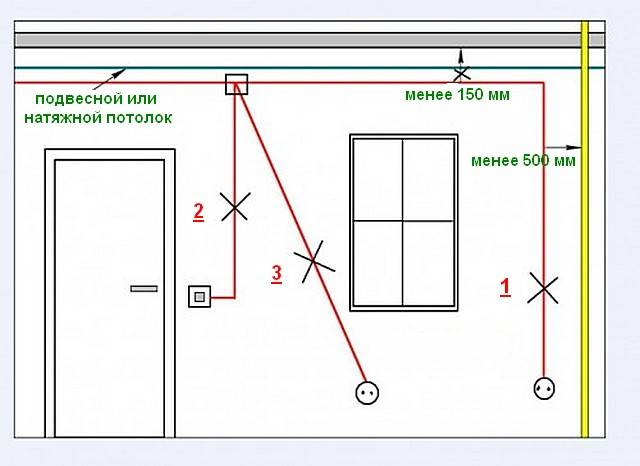

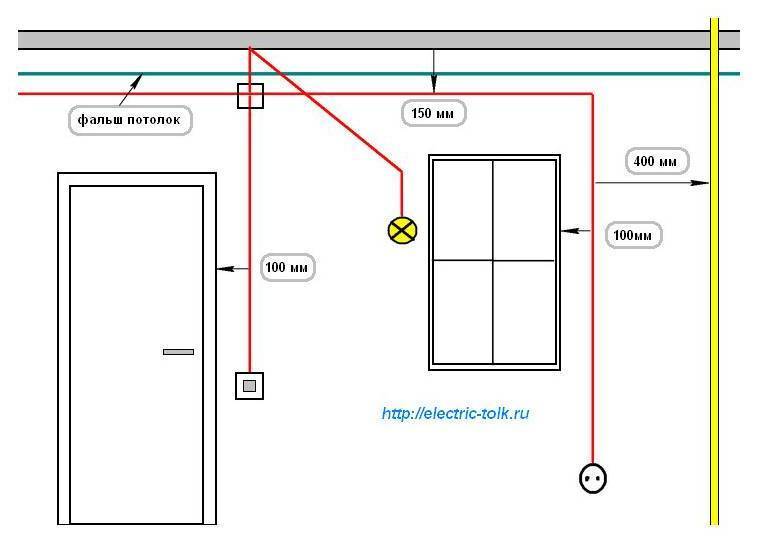

• прокладка провода осуществляется только по горизонтали или вертикали. Горизонтальная прокладка выполняется с соблюдением следующих размеров: 150 мм от потолка, 50-100 мм от карнизов или балок, 150-200 мм от пола. Вертикальная – на расстоянии 100 мм от углов и проемов;
• прокладка кабеля пучками запрещена, т.е. при наличии нескольких параллельно идущих проводов их следует размещать на расстоянии не менее 3 мм друг от друга;

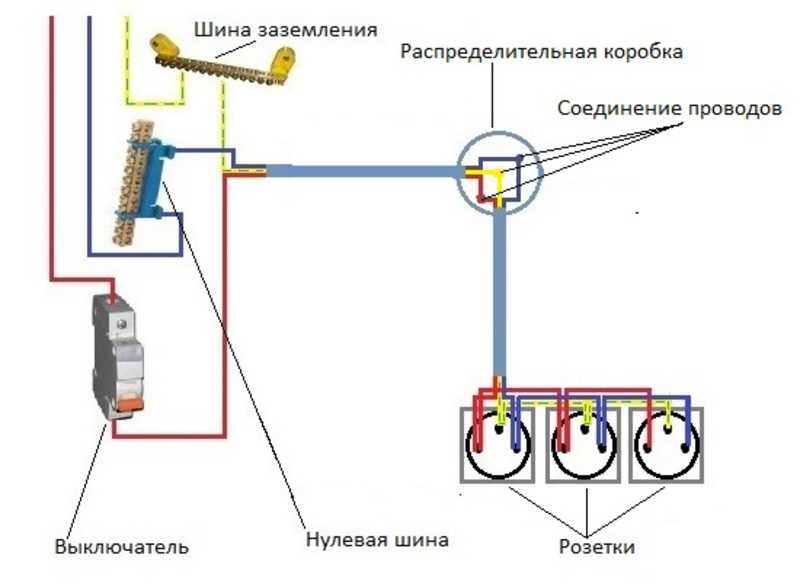

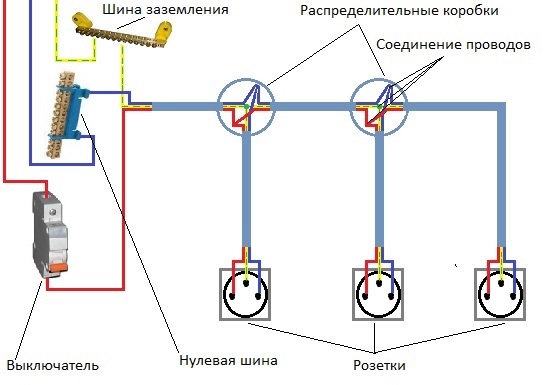

• все соединения проводов выполняются в специальных ответвительных или соединительных коробках (монтаж электропроводки для деревянного дома предполагает также использование специальных асбестовых прокладок);
• нулевые и заземляющие провода в месте ввода соединяются сваркой. К электроприборам они подсоединяются болтовыми (винтовыми) соединениями.

При проектировании и монтаже электропроводки следует применять устройства, обеспечивающие электро и пожарную безопасность объекта (автоматические выключатели, устройства защитного отключения – УЗО, системы заземления).

Излишне, наверное, говорить о необходимости обеспечения качественного соединения проводов, надежной их изоляции, соблюдения при монтаже соответствующих правил безопасности.

2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Установка розеток в любой квартире

Стандарт установки

Расчет мощности

Например, в квартире есть: холодильник, ТВ, стиральная машинка и ноутбук. Их общая мощность около 3.5 кВт. Планируется добавить систему кондиционирования воздуха, электроплиту, ПК, и заменить схему освещения на более развитую. Использование энергии вырастет. Чтобы не пришлось менять проводку, следует сразу всё просчитать. Данные по проводке можно посмотреть в таблице:

Выбор кабелей

Стандарты для ванных комнат

Для пространств с повышенной влажностью выделяются некоторые особенности в работе по установке электроарматуры:

• розетки не монтируются меньше, чем в полуметре от заземленных частей: раковины, труб, батарей, арматуры;
• штепсельные розетки устанавливают в 50–100 см от пола;
• «надплинтусные» устройства (в них гнезда захлопываются крышкой после того, как вытащили вилки) монтируются не ближе 30 см от пола.

Монтаж в бетон или кирпич

Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:

В качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.

Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.

Алгоритм действий для установки подрозетника для бетона:

Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие.

Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.Выбиваем бетон (В), чистим от пыли отверстие (С).Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).

После того, как гипсовый раствор застыл, можно начинать отделочные работы.

После их окончания приступаем ко второй фазе – установке электроточек. Поскольку для гипсокартонных, бетонных и кирпичных стен используются одни и те же встроенные розетки, алгоритм их монтажа ничем не отличается. То есть, он производится аналогично описанному выше процессу с гипсокартоном, поэтому приводить его повторно не имеет смысла.

Монтаж подрозетников

Чтобы четко представить, как правильно установить розетку в бетонную стену, стоит познакомиться предварительно с видео в этой статье.

Вывод проводов в подрозетнике

Порядок работ производится в такой последовательности:

• Отключается подача электричества;
• Примеряется коробка к просверленному отверстию. При этом не должно быть препятствий, а установка розеток в бетонную стену должна проводиться в подрозетник, расположенный в одном уровне с поверхностью. Все лишние элементы обрезаются и удаляются;
• От грязи и пыли очищается, а затем грунтуется дно отверстия. Это необходимо, чтобы обеспечить адгезию фиксирующего раствора со стеной. Грунтовка должна высохнуть;
• В коробке выдавливается пластмассовый фрагмент, через него протягивается кабель;
• Дно и стенки углубления, наружная часть подрозетника, обрабатываются раствором;
• Устанавливается в раствор устройство или блок. Верхний край подрозетника выравнивается с уровнем стены;
• Строительным уровнем проверяется горизонтальность монтажных проушин;
• Удаляется своими руками попавший в коробку, лишний раствор.

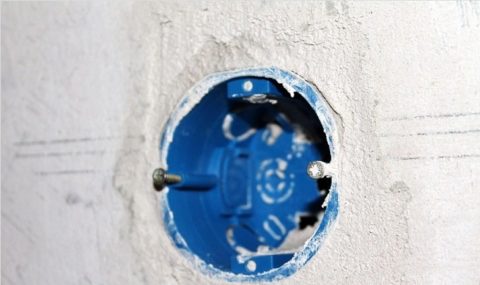

Заделка подрозетника раствором

Установка подрозетников в бетонную или кирпичную конструкцию

Проведение установки

При правильном проведении подготовительного этапа установка розетки в гипсокартон пройдет быстро и без проблем. Розетки под гипсокартон следует вставлять следующим образом;

• в приготовленное отверстие выгоняем провод подрозетника;
• выставляем монтажные винты для горизонтального фиксирования рамки розетки;
• проводим фиксацию монтажных винтов до полного обездвиживания устройства;
• розетку в подрозетник нужно вставлять в специально сделанные для этого отверстия. Фиксация осуществляется при помощи шурупов;
• монтаж предполагает закручивание винтов привода лапок. Закручивать необходимо до момента, пока розетка в гипсокартоне не углубится вовнутрь отверстия. Это будет свидетельствовать о том, что лапки закручены до предела;
• немного ослабьте крепление розетки и проверите прочность фиксации.

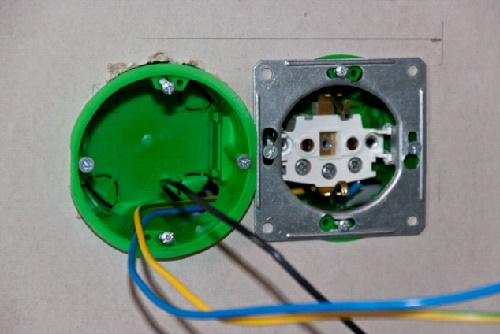

Установка подрозетников и розетки

Обратите внимание! Если установленная конструкция болтается или не прочно сидит в приеме, тогда необходимо ее еще раз подкрутить. В противном случае возможно выпадение устройства из пазов, что приведет к повреждению как самого отверстия, так и отделочного материала

На этом монтаж подрозеток и розеток считается завершенным

После этого можно спокойно приступать к подключению всех розеток и выключателей. Как видим, при соблюдении определенных рекомендаций, монтаж подрозетников в гипсокартонную конструкцию будет быстрым и легким, а результат вашей работы порадует не только ваши глаза, но и ваших гостей. Кроме того это позволит сэкономить на вызове специалистов

На этом монтаж подрозеток и розеток считается завершенным. После этого можно спокойно приступать к подключению всех розеток и выключателей. Как видим, при соблюдении определенных рекомендаций, монтаж подрозетников в гипсокартонную конструкцию будет быстрым и легким, а результат вашей работы порадует не только ваши глаза, но и ваших гостей. Кроме того это позволит сэкономить на вызове специалистов.

Скрываем трубы в туалете за гипсокартоном Режим гипсокартон легко и просто, нужные интрументы Жаростойкие листы гипсокартона: характеристики, область применения Способы крепления профилей в углах гипсокартонного помещения Как самому сделать теплицу используя гипсокартонные профиля? Выбор между гипсокартоном и ОСБ, глубокий анализ

Как закрепить подрозетник в гипсокартоне

После разметки и сверления отверстий можно приступать непосредственно к установке. Для начала, нужно определить, с какой стороны будут заходить провода и удалить там предусмотренные заглушки, проштампованные на корпусе. Если есть возможность, то лучше, чтобы провода заходили в подрозетник с задней стороны, так будет проще выполнять дальнейшие работы по установке розеток.

Винты с крепежными лапками должны быть выкручены так, чтобы лапки были утоплены в специальные выемки в корпусе, или, если это не предусмотрено, лапки можно было отвернуть в стороны.

Прошпаклюйте подрозетник снаружи после установки — тогда будущая розетка будет прилегать плотно

Перед тем, как установить подрозетник в гипсокартон, в него протягиваются провода. Теперь подрозетник нужно аккуратно вставить в отверстие, по возможности без перекосов, чтобы не обломать края ГКЛ.

После выравнивания можно затянуть крепежные винты. Форма жала отвертки должно соответствовать шлицам на болтах, тогда отвертка не будет соскальзывать. Подрозетник должен быть плотно притянут к панели, но чрезмерное усилие при затягивании может привести к тому, что лапки креплений передавят край. Исправить такой недостаток будет практически невозможно.

В некоторых случаях монтаж подрозетника в гипсокартоне выполнить до установки листов на несущий профиль.

Стены после установки подрозетников можно снаружи прошпаклевать. Тогда будущая розетка будет плотно прилегать к стене без зазоров и щелей. До шпаклевки можно предварительно прикрепить розетки, чтобы увидеть, как они выровнены. Если есть необходимость поворота на некоторый угол, можно слегка ослабить крепежные винты и повернуть конструкцию в нужную сторону, после чего винты снова затянуть.

https://youtube.com/watch?v=YZ—N5Zr0GI

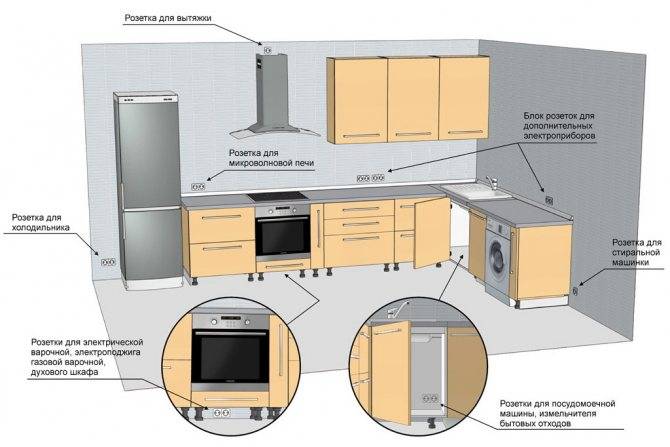

Правила расположения розеток на кухне

Электрические розетки присутствуют в любой комнате дома, квартиры. Однако большинство бытовых электроприборов расположены на кухне, причем такие, которые постоянно должны быть включены в сеть, например, холодильник, электроплита, чайник и другие. Поэтому есть определенные правила установки розеток на кухне:

Не устанавливать розетки возле мойки и газовой плиты

Так как кухня зачастую зона повышенной влажности, важно обеспечить водонепроницаемость электропроводки и контактов. Во время электромонтажных работ не допускайте вмешательства в водопровод, газопровод, вентиляцию

Для защиты розеток, расположенных вблизи рабочей поверхности кухонной мебели, от попадания внутрь воды и других жидкостей можно установить розетки со специальными крышками. Для электрической плиты необходимо предусмотреть отдельный автомат в электрощите.

Частые ошибки

Как выбрать розетку

Существует множество видов розеток, отличающихся между собой по конструкции и по предназначению.

Конструкция и предназначение розеток

Для использования в квартирах и частных домах рекомендуется использовать несколько видов:

• Простая без заземления (Тип С 1а) Подходит для работы простых приборов, в рабочем режиме выдерживает напряжение до 250 Вт при постоянном токе 10А либо при переменном до 16А
• С двумя контактами по бокам для заземления (Тип С 2а) Подходит для подключения нагревательных колонок, котлов, стиральных машин, микроволновых печей, насосов и другой бытовой техники. Параметры мощности сравнимы с предыдущими
• Оснащёные заземлением штифтового формата (Тип С 3а) Подойдёт для подключения более мощных электробытовых приборов. Характеристики — такие же, как у С2а
• Тип С5 — розетки старого образца, выдерживающие всего 6А
• Евророзетки с выступающим корпусом и широко расположенными отверстиями под вилку. (Тип С 6) подходят для устройств с такими же вилками.

Выбираем розетку по способу монтажа

По способу монтажа различают розетки наружной и внутренней фиксации. Часто точку питания выполняют в виде двойника или блока, состоящего из нескольких розеток. Наружная – часто используется в старых домах, ретро интерьерах. В целях безопасности прокладывается под металлическими трубами, чтобы исключить возможность соприкосновения проводки с поверхностью стены. Предусматривает проведение дополнительных слесарных работы. Чтобы не нарушить визуальное восприятие ретро стиля, на одной диэлектрической подложке можно установить дополнительную розетку рядом с основной.

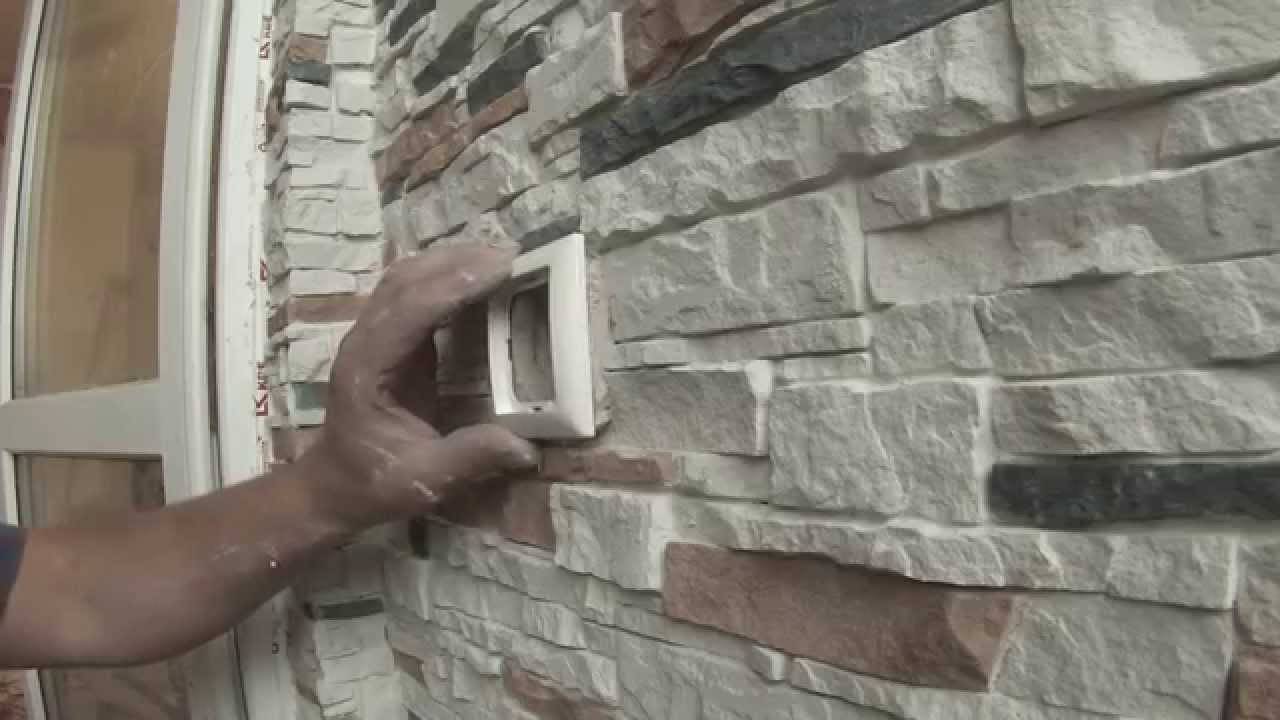

Розетки наружной фиксации с проводкой открытого типа часто используются в ретро-интерьерах

Выбирают розетку согласно стилю, спрятав провода за крышкой, чтобы не нарушить общую картину. При использовании скрытой розетки вся проводка оказывается скрытой внутри стены – кабель укладывается в специальные канавки – штробы, а розетка с подрозетником монтируется в специально высверленную для этого выемку.

Подготовка к установке розеток.

Если вы решили самостоятельно произвести установку розеток в своей квартире, доме или возможно в каком-то другом помещении, то данный материал поможет не только сделать правильный выбор розеток для конкретных точек в помещении, но и подробно объяснит, как сделать монтаж розеток.

После установки розеток, обязательно прочтите как подключить розетку и рассмотрите схемы подключения.

Перед началом установки электрической розетки (или нескольких розеток), необходимо определиться с местом монтажа.

1. При монтировании розетки место должно быть подобрано так, чтобы к нему можно было удобно подключать бытовую технику.
2. Монтаж розетки для стационарных электроприборов, таких как холодильник, стиральная машина, пылесос можно выполнить на стене максимум 30 см от поверхности пола, что достаточно удобно, т.к. сейчас в плинтусе обычно прокладывают основную проводку.
3. Кухонные электрические розетки будет удобнее подключать в разъём, расположенный близко над поверхностью стола.
4. Также и в ванной комнате подключить к сети электробритву или фен удобнее всего будет рядом с зеркалом.

Таким образом, расположение точки подключения к сети 220 вольт должно быть легко доступным.

Установка розеток: советы по монтажу розеток

Замена монтажной коробки

Как уже говорилось, с течением времени монтажные коробки ослабляют крепление, что небезопасно. В такой ситуации требуется заменять основу.

Перед установкой требуется выбить в корпусе отверстие под кабель. Проем для коробки должен быть достаточно свободным. Крепеж осуществляется с помощью алебастра, который равномерно распределяется по периметру отверстия. Монтаж подрозетника в одной плоскости со стеной следует проводить быстро, поскольку материал довольно быстро твердеет. Спустя 10 минут, удалив шпателем излишки алебастра, можно выполнить крепление розетки в монтажную коробку.

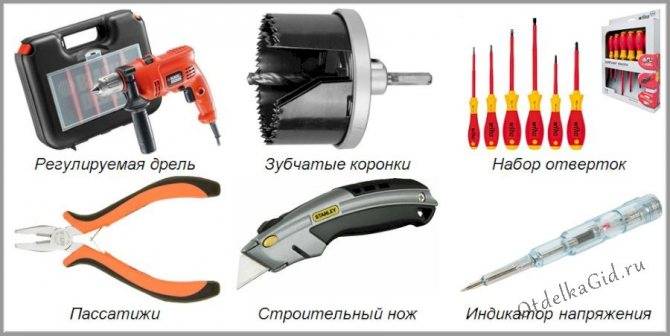

Что нужно для работы

Чтобы быстро и точно осуществить все монтажные процессы, необходимо заранее подготовить инструменты:

1. Дрель. Если приспособление с возможностью регулировки скорости, то его можно использовать не только для создания отверстий, но и для вкручивания шурупов. В качестве альтернативы применяется шуруповерт.
2. Коронки для гипсокартона с центрирующим сверлом. Эти насадки являются оптимальным решением для быстрого получения посадочных мест, в которых размещаются монтажные коробки розеток и выключателей.
3. Набор отверток и биты. Используются для вкручивания винтов разного размера. Учитывается, что ручной инструмент более удобен при соединении проводов с клеммами.
4. Пассатижи или кусачки. Применяются для быстрого удаления лишних участков кабеля.
5. Электрический лобзик или ножовка по ГКЛ. Для создания сложных отверстий.
6. Строительный нож. Используется для вырезания заглушек в корпусе подрозетника, поскольку дешевые изделия часто сильно запаяны.
7. Отвертка-индикатор. Простое устройство для определения напряжения. Принцип работы в том, что при наличии питания в ручке загорается лампочка.
8. Уровень, линейка и рулетка. Для разметки и выравнивания.

Хотя любые действия с электропроводкой подразумевают отключение напряжения, по нормам безопасности весь инструмент должен иметь изолированные рукоятки и жала Стандартная технология установки предполагает наличие следующих материалов:

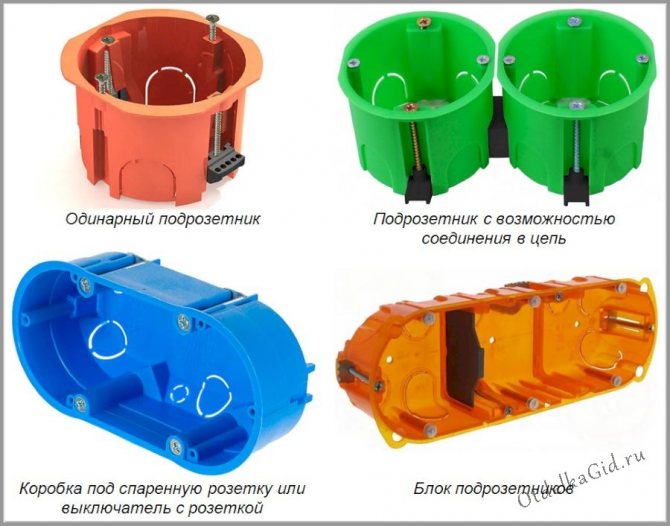

• Посадочные коробки для розеток и выключателей. Для плит ГКЛ используются специальные пластиковые разновидности, которые прошли пожарную сертификацию. Их основное отличие в фиксирующих лапках. Диаметр и глубина подбираются индивидуально. Встречаются следующие варианты: Единичные модули. Это самая дешевая вариация, устанавливать ее несложно, но нет возможности стыковки с похожими устройствами.
• Коробки с дополнительным соединителем. Современный тип, имеющий на корпусе разъем для наращивания. Подрозетники набираются с помощью специальной детали, которая не всегда входит в комплект.
• Блоки. Чаще всего встречаются двойные и тройные конструкции, не нуждающиеся в дополнительной стыковке.

Розетка и выключатель. Изделия состоят из основы, к которой подсоединяются питающие провода, и закрывающих накладок, играющих декоративную роль.

Как показывает практика, наиболее удобны модели подорозетников с возможностью соединения в цепь Все элементы рекомендуется подбирать одного производителя. Это позволит избежать подгонки, что часто случается при стыковке фрагментов разных изготовителей.

Монтаж розеток в бетонную стену

Поскольку бетон тяжело поддается штробированию, желательно постараться решить все проблемы на месте старой розетки. Если перенос розетки неизбежен, то работа начинается с разметки нового места установки и траектории новой проводки.

Идеально ровные штробы вырезаются при помощи болгарки. Но этот инструмент создает необычайно много пыли, поэтому его применяют только в незаселенных помещениях. В быту для этих целей используют дрель-перфоратор, но лучшим решением является штроборез с подключенным строительным пылесосом.

Штробление бетонной стены перфоратором

По траектории будущей проводки вначале густо просверливаются отверстия, а затем, уже долотом, выдалбливаются перемычки. Аккуратность канавки, конечно, не идет ни в какое сравнение с вырезанием штроборезом, но запыленность помещения по сравнению с штроборезом — на несколько порядков меньше.

Штробление стен перфоратором под установку розетки видео

Отверстие под розетку высверливается электродрелью при помощи специальной насадки — «коронки». Глубина отверстия должна соответствовать высоте подрозеточной коробки. Идеально, если диаметр коробки и диаметр насадки равны. В ином случае полученное отверстие нужно вначале наполнить разведенным водой строительным гипсом (не шпаклевки — она непрочная!) или даже цементным раствором, а саму коробку вдавить в него так, чтобы вокруг нее не оставалось никаких пустот.

Высверливание отверстия под розетку в бетонной стене

Важно!

Обращаем внимание, что насадка должна быть именно для бетона и иметь на режущей поверхности твердосплавные резцы. Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора

Установить розетку можно будет только после полного застывания раствора

Перед установкой коробки нужно проделать в ней отверстие, ввести туда концы проводки и посадить на место уже в таком виде. Установить розетку можно будет только после полного застывания раствора.

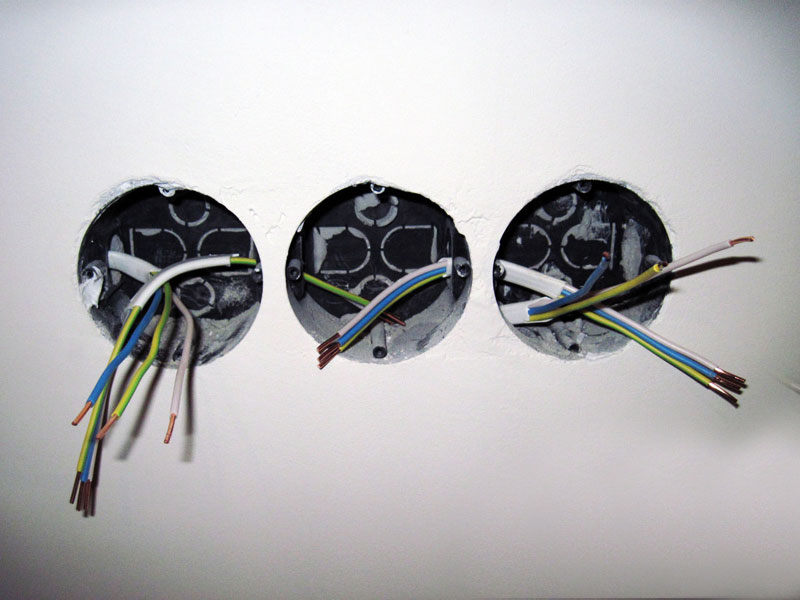

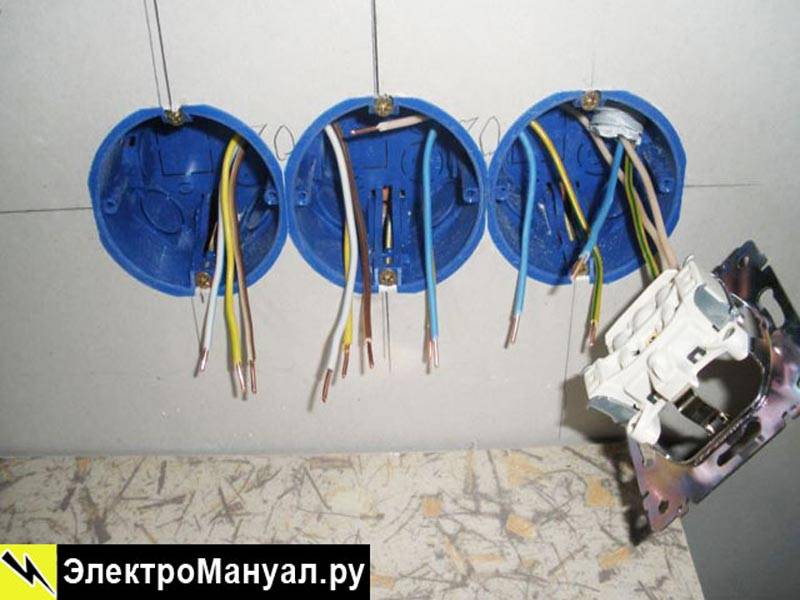

Подготовленные подрозетники и выведенные провода

Установка розеток и выключателей в панельном доме

Преимущество работы штроборезом — ровная штроба, отсутствие пыли

Если приходится монтировать точки питания на бетонные стены в панельных домах, важно учитывать, что монолитные блоки содержат внутри арматуру. Поэтому при штроблении лучше пользоваться металлоискателем

Делать каналы в несущих конструкциях запрещено.

Чтобы прикрутить новую розетку на место старой, стыкующейся с точкой питания в соседней квартире через стену, специалисты рекомендуют действовать таким способом:

• Немного сдвинуть расположение новой, а место стыка с соседями запенить или заштукатурить. Их точка питания может остаться на своем старом месте.
• Протянуть еще одну точку питания по штробам от уже имеющейся.
• Отвести новый кабель от распределительной коробки для монтажа розеток.
• Подвести питание к новой точке питания от выключателя.
• Посадить стаканы на старое место на слой алебастра.

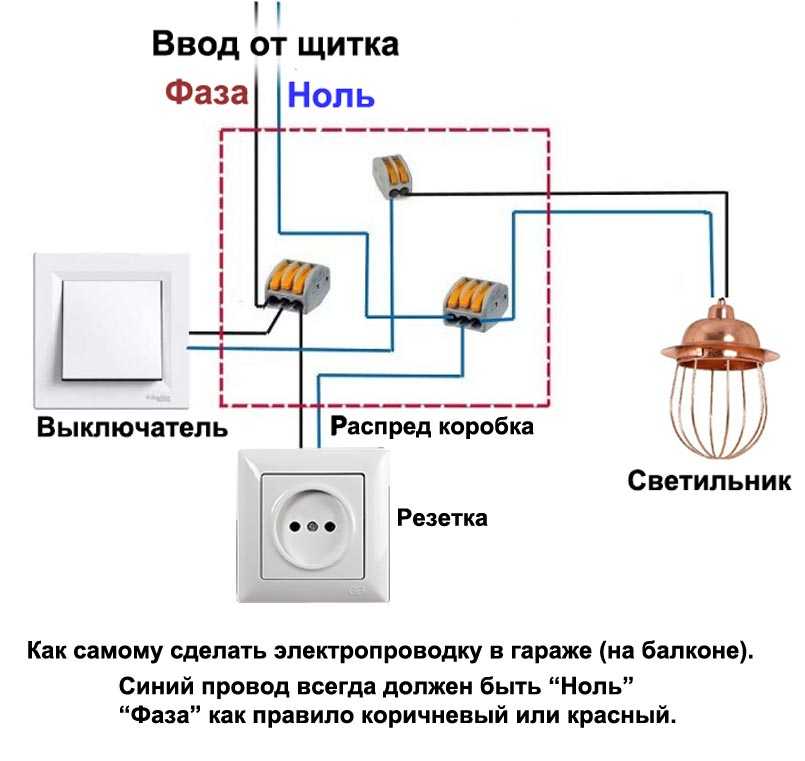

Таким же образом можно подключить свет в комнате, подвести проводку к выключателям.

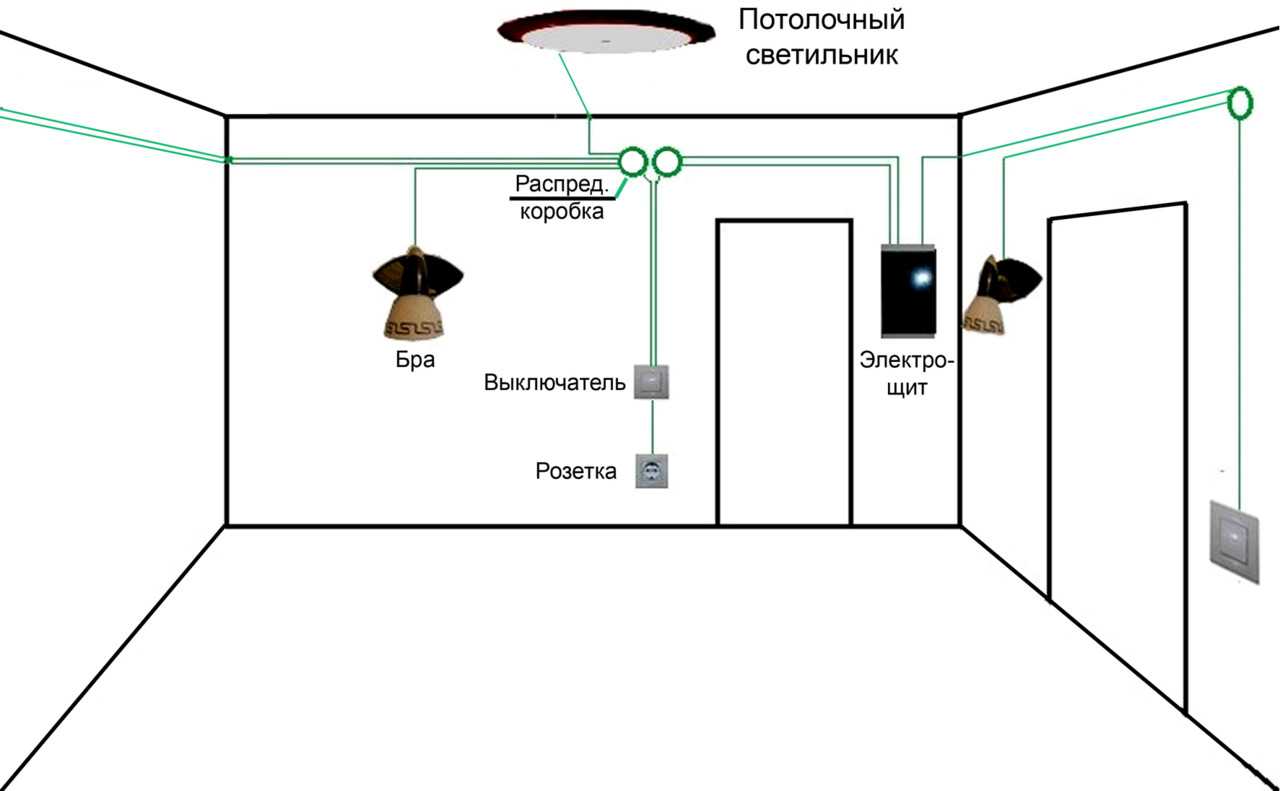

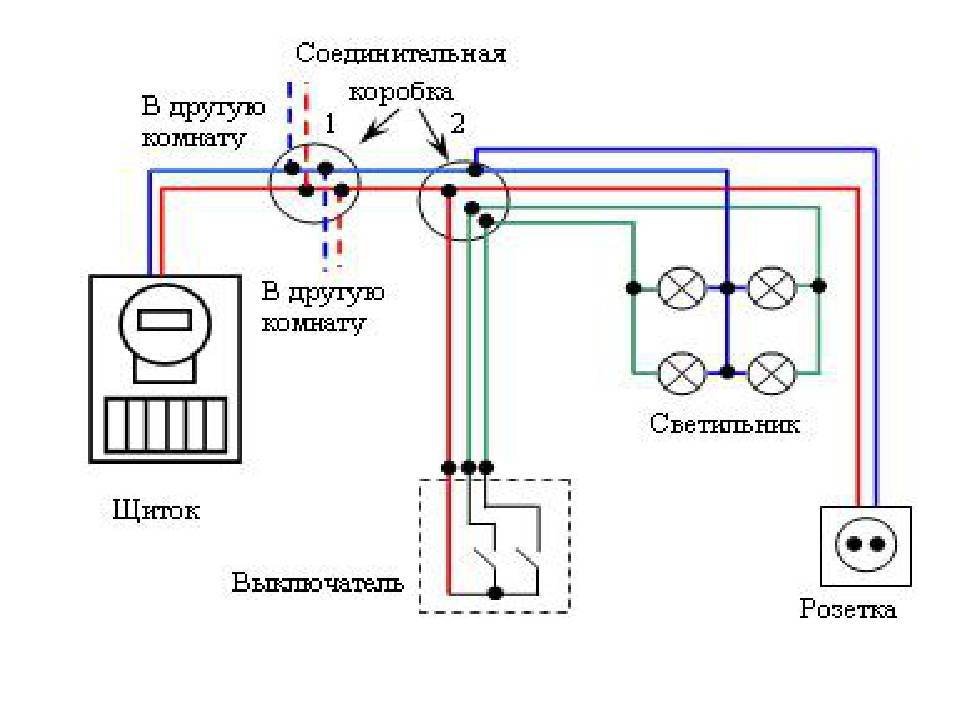

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:

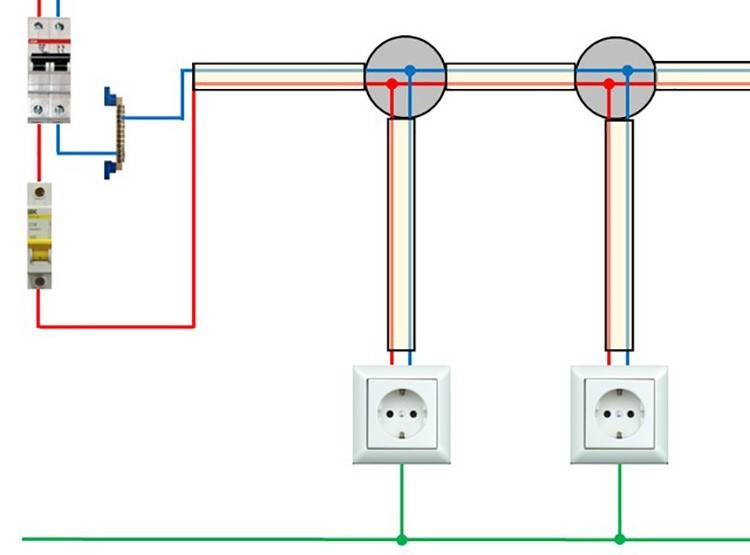

• Розетки.
  Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы.
  Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.

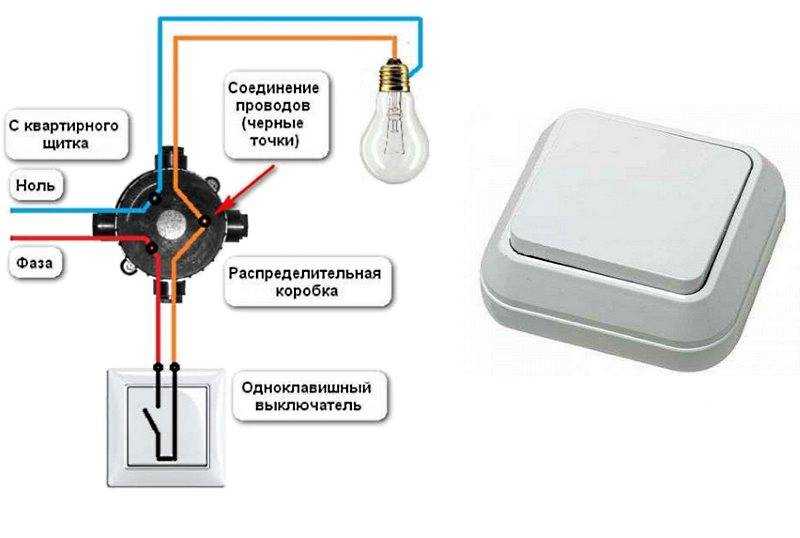

• Выключатели.
  Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей.
  Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки.

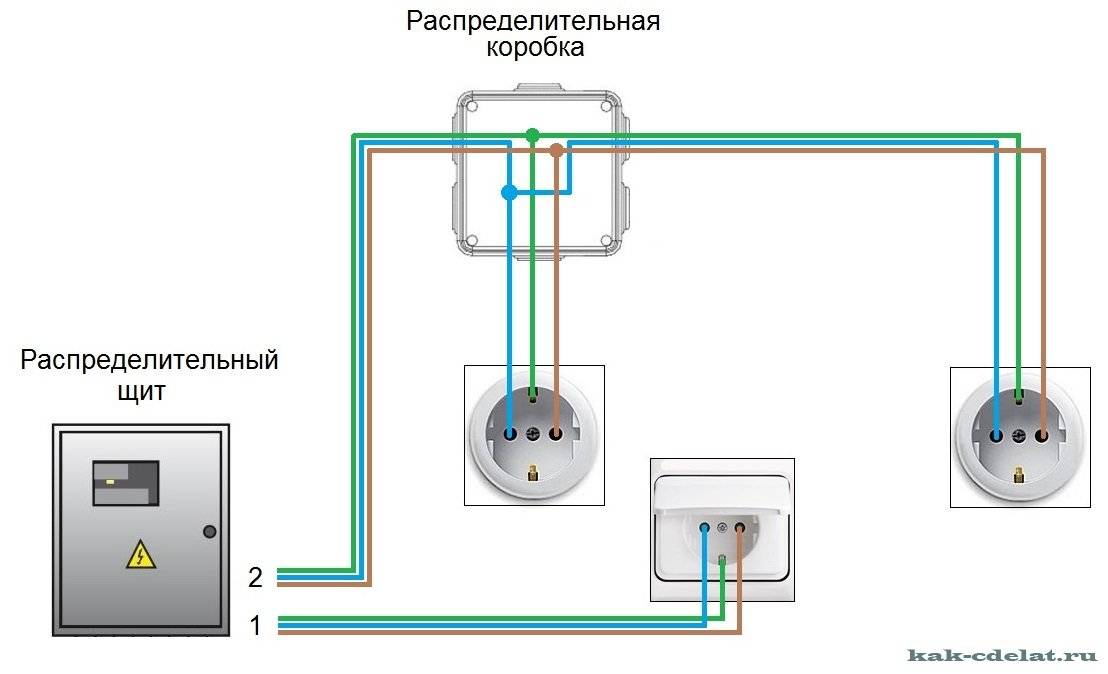

  Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток.
  Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.
