Разметка участка
После подготовки участка специалисты размечают территорию участка, нанося на него базисные линии (стены и углы постройки), определяют точки установки и глубину погружения свай, а также уровень, по которому затем они будут выровнены.
Допустимое расхождение схемы дома и разметки участки – не более 2-х см, иначе постройка может перекоситься.
Чтобы распределить нагрузку от постройки на почву равномерно, сваи располагают в точках углов комнат, в середине несущих балок и под теми местами в доме, где будут тяжелые предметы, вроде камина, газового котла, душевой.
В качестве отметки все вертикальных отсчётов выставляют нулевой уровень. Ниже его будут находиться подвальные помещения, выше – второй этаж и надстройки.
Винтовые сваи
Технология установки винтовых свай для фундамента является хорошей альтернативой буронабивным сваям с обсадной трубой. Разница лишь в том, что винтовые опоры ограничиваются диаметром максимум 133 мм с несущей способностью до 6 тонн. При этом, чтобы фундамент выдержал нагрузку здания, достаточно правильно рассчитать шаг установки свай.
Здесь выбор ‒ набивные или винтовые, будет носить скорей экономический характер. При этом следует учитывать такой фактор как коррозионная активность грунта. Например, в торфяниках или подзолистых грунтах установка винтовых опор не желательна, бетонные в таких условиях «проживут» гораздо дольше. Хотя винтовые чаще применяют для каркасного строения с обвязкой стальным профилем или деревянным брусом, устроить железобетонный ростверк все же возможно.
Монтаж
Вкручивание в грунт опоры может производиться вручную или механически. Выбор способа будет зависеть от двух факторов: диаметра и плотности грунта. Чем больше диаметр и плотность почвы, тем тяжелей вкрутить сваю.
Для ручной установки необходимо 3 человека. Один будет контролировать вертикальность, а двое ‒ крутить. В верхней части опоры имеется технологическое отверстие, в которое вставляется лом. На лом с двух сторон надеваются трубы, которые будут выполнять роль рычага. Длина рычага должна обеспечивать достаточный крутящий момент. При этом операция потребует немалых усилий и выносливости рабочих.
Для механического погружения используется специальное устройство, подвешенное на стреле крана. Специальный оголовок вставляется в сваю и фиксируется стальным пальцем для фиксации тяги через отверстие в трубе и оголовке. Таким образом, подняв стрелу крана, опора висит на стреле и может перемещаться в нужном направлении. Опустив в намеченную точку и отрегулировав вертикальность, дается команда на погружение и устройство вкручивает ее в грунт до нужной глубины.
Ростверк на винтовых сваях
Технология похожа на устройство ростверка на буронабивных сваях, только исключается необходимость изготовления и монтажа арматурного каркаса для трубы. Два отрезка арматуры просто привариваются к трубе в вертикальном положении и в плоскости перпендикулярной к оси будущей стены. Затем труба заполняется бетоном, а дальше можно монтировать армирующую конструкцию ростверка точно также как для буронабивных.
Свайные фундаменты с ростверком позволяют строить дома до 3-х этажей с применением легких блоков и до 2-х этажей со стенами из кирпича. Такие фундаменты обходятся значительно дешевле ленточных и противостоят пучению грунта, так как верхние слои при вспучивании просто скользят по сваям, не оказывая воздействия на строение.
Недостатки свайно-винтового фундамента
Как и любая технология свайно-винтовой фундамент имеет некоторые недостатки:
- Невозможность применения этого типа фундамента к строительству и ремонту тяжёлых и многоэтажных сооружений.
- Вкручивание свай не поддаётся контролю. Невозможно оценить степень повреждения лопасти или антикоррозионного покрытия.
- Различная глубина погружения свай, требующая на конечном этапе выравнивая опор по высоте обрезкой.
- Нижняя часть дома остаётся открытой, то есть необходима дополнительная защита и утепление основания дома.
Планируя для дома свайно-винтовой фундамент, следует предусмотреть строительство подсобных помещений на придомовом участке, так как данная технология фундамента не даст возможности создания подвала.
Монтаж ростверка
Укрепить конструкцию фундамента поможет соединение опор по горизонтали, в продольном и поперечном направлении. Или, как говорят, сделав ростверк (обвязку, обрешетку).
Свайно-винтовой фундамент не предполагает установки связей по диагонали. На прочности основания их наличие никак не скажется, а затраты материала увеличатся.

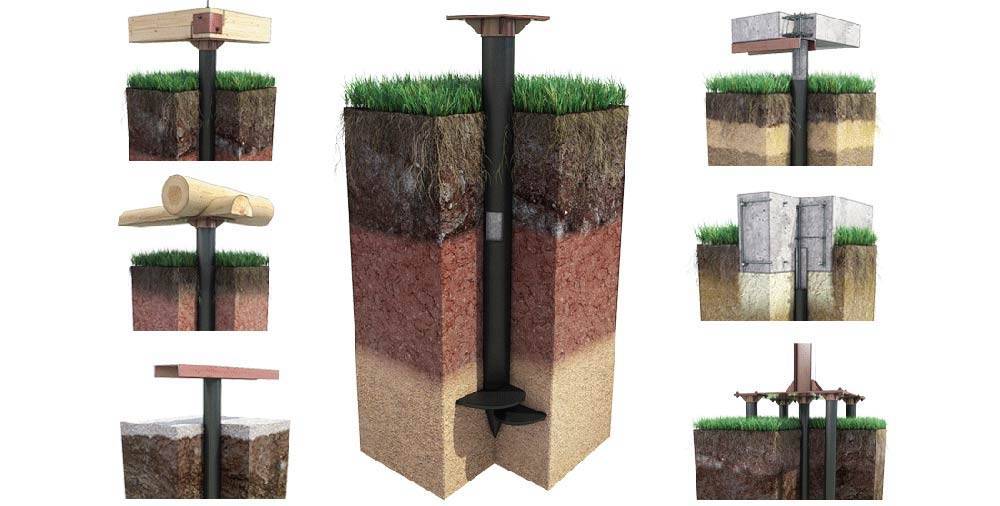

Ростверк способствует росту устойчивости фундамента к нагрузкам, действующим в вертикальном и горизонтальном направлении. В этом, кстати, не нуждаются дома, выполненные целиком из дерева. Они и сами по себе способны сопротивляться деформации, такую деревянную коробку можно просто поставить на подготовленный свайный фундамент. Дерево – достаточно упругий материал и внутренние нагрузки просто распределятся внутри бревенчатой или дощатой конструкции.
Следующая позиция на рисунке (третья слева) иллюстрирует крепление к сваям дома из бруса, каркасной или щитовой «коробки». Здесь ростверк, как уже было сказано, не требуется, зато нашлось применение оголовку.
Крайний правый тип крепления разумнее назвать не свайно-винтовым, это, скорее, ленточное бетонное основание, поддерживаемое свайными опорами. Оно уместно в условиях торфяных, болотистых и прочих, склонных к «оползанию» грунтов.
Обязательная заливка свай бетоном здесь осуществляется по особенной методике. Ей предшествует установка внутрь свайной трубы арматурного каркаса. Для каждой опоры заранее готовят свой котлован. Оголовки не выступают над грунтом, а погружаются ниже уровня почвы на величину заливки ленточного фундамента из бетона.
Винтовые сваи, призванные поддерживать бетонную ленту, должны иметь особую конструкцию – такие изделия называют бурозабивными. Отличается и технология их установки – 2/3 длины ввинчивается, а остаток забивается до нужного уровня.
Нижний конец бурозабивных свай медленно, но верно подвергается коррозии. Однако поскольку активный грунт вступает в химическую реакцию с бетоном и металлом внутренней арматуры, на месте истончившегося наконечника образуется внушительное уплотнение из гидроокислов. Эта крупная «пята» не растворяется грунтовыми водами и обеспечивает отличную поддержку дома.
Отдельное внимание стоит уделить бревенчатым домам. Казалось бы, брус, доски или бревна – все это дерево. Однако бревенчатый сруб воспринимает нагрузки не так, как настил из досок или бруса, поэтому их механическое соединение недопустимо
Однако бревенчатый сруб воспринимает нагрузки не так, как настил из досок или бруса, поэтому их механическое соединение недопустимо.
Поэтому здесь потребуется ростверк из швеллера, причем на винтовые сваи, которые непосредственно будут нести бревенчатые стены необходимо приварить тройной швеллер с подкосами, который создаст подобие крупного оголовка. Это наглядно отражено на иллюстрации.
Для такого ростверка понадобится швеллер №8, с высотой профиля 80 мм. Крепежные отверстия в полках швеллеров заранее вырезают при помощи сварки или сверлят. Крепление осуществляется скобами или шпильками с резьбой – обычно требуются отверстия диаметром 20–30 мм., через каждые 600 –1200 мм. Пустоты между бревнами и настилом забивают волокнистым материалом типа пакли и закрывают плинтусами.
Итак, свайно-винтовой фундамент, возможно, не так уж прост в установке, да и затрат он все же потребует. Однако те, кому не совсем чужды предварительные расчеты и элементарная аккуратность в работе, могут, учтя ряд нюансов, получить надежное и недорогое основание для дома. А для небольших построек, типа той же бани, такой фундамент и вовсе идеальный вариант.
Минусы и плюсы свайного фундамента
Теперь подробнее поговорим о достоинствах и недостатках свайного фундамента. К неоспоримым достоинствам можно отнести следующие аспекты:
- Возможность возведения фундамента на участках со сложным рельефом и большим уклоном. Там, где для других видов фундаментов пришлось бы разориться на бетон, или же потратить много денег на земляные работы, выравнивая участок, сваи на голову обыгрывают своих конкурентов, так как свайный фундамент не имеет практически никаких ограничений по перепадам высот.
- Возможность использования свай практически на любых грунтах – он будет устойчив как на заболоченной местности, так и на глинистых грунтах. Закладывание фундамента на сваях целесообразно, когда верхний слой почвы отличается малой несущей способностью и значительной толщиной:
- На черноземных, плодородных и заиленных землях, рядом с лесными угодьями.
- В болотистой местности, на торфяниках, песчано-глинистых плывунах, глинах и суглинках в пластичном состоянии.
- На солончаках, просадочных грунтах.
- В регионах с вечной мерзлотой, при значительной глубине промерзания.
- В районах с высоким УГВ (уровнем грунтовых вод), с угрозой подтопления.
- На лесовидных почвах, теряющих прочность при насыщении водой. Во всех указанных случаях нагрузку от дома необходимо передать на плотные слои грунта. Ленточные фундаменты или утепленная шведская плита при такой глубине становятся экономически невыгодными, да и попросту, такие фундаменты могут оказаться непрочными.
- Небольшая трудоемкость работ. Если рассматривать винтовые сваи, то процесс монтажа заключается в завинчивании свай в грунт. Как правило, с этой работой может справиться два человека без использования специальной техники. Отсюда вытекает еще один плюс – возможность проведения работ своими руками без привлечения наемных специалистов.
- Высокая скорость работ. Фундамент из винтовых свай может быть возведет за один день, а уже на следующий день можно проводить дальнейшие работы по возведению дома.
- Низкая стоимость. Готовый фундамент из буронабивных или винтовых свай обойдется на порядки дешевле других видов фундамента.
Существуют у такого вида фундамента и минусы:
Пониженная несущая способность свай по сравнению с другими видами фундаментов. При неправильном расчете нагрузки на сваи, они могут просесть, повредив каркас строения
Поэтому перед выбором вида фундамента важно сделать все необходимые расчеты и убедиться, что будущий фундамент будет способен нести нагрузки от строения.Если для стройки выбраны винтовые сваи, но при этом вы планируете построить тяжелый дом, то выходом из этой ситуации будет использование винтовых свай диаметром больше чем 133 мм (стандартный диаметр винтовых свай). При этом проблемой является то, что многие компании, работающие на рынке, не имеют возможности и специальной техники для монтажа таких свай. Отсутствие подвала
В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом
Отсутствие подвала. В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом
Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве
В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом. Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве.
Необходимость дополнительного утепления цоколя здания. Минусов свайных фундаментов является продуваемый цоколь строения. Это создает обязательную необходимость (в отличие от бетонных фундаментов) в утеплении.
Преимущества и особенности свайно-винтового фундамента
- максимально быстрое возведение, которое по своей скорости на 15–30% превосходит строительство бетонного фундамента;
- несмотря на высокую скорость возведения, свайный фундамент обеспечивает высокую несущую способность;
- работы можно выполнять как летом, так и зимой;
- возможность использования абсолютно на любой почве, в том числе на болотах и грунтах с просадкой;
- возможность проведения всех работ вручную, без использования техники;
- нет необходимости в тщательной подготовке и выравнивании грунта перед возведением фундамента;
- строительная чистота;
- отсутствие грунтовых вибраций во время ввинчивания трубок;
- возможность проведения работ на абсолютно любой территории, в том числе и в условиях плотной городской застройки;
- возможность проведения ремонта фундамента в любое время;
- винтовые сваи готовы к принятию нагрузки сразу после их ввинчивания, что позволяет сократить время строительства зданий;
- простота и лёгкость возведения свайного фундамента.
Свайно-винтовой фундамент своими руками
Свайно-винтовой фундамент устанавливается в четыре этапа:
- Сперва размечается участок.
- Затем сваи погружаются и выравниваются.
- Полости заливаются бетоном.
- Заключительный этап — обвязка ростверком.
Поскольку установка СВФ не требует земляных работ, сделать разметку для фундамента не трудно: намечаются оси стен, перегородок и дополнительных конструкций путем установки кольев на небольшом отдалении от углов будущей постройки, а между ними натягиваются шнуры. На остальных этапах стоит остановиться подробнее.
Ввинчивание свай и выравнивание
Ввинчиваются сваи всегда по одному принципу, который не зависит от вида лопастей, наконечников и особенностей грунта.
Сначала в земле делаются направляющие приямки при помощи ручного или мотобура. Глубина скважин должна составлять 0.3-0.5 м, а в диаметре они должны быть чуть меньше лопастей. Так трубы можно более точно расположить и легче погрузить в землю.
Для ввинчивания в технические отверстия на сваях протягивается лом или труба с толстыми стенками нужного диаметра и при помощи силы двух человек сваи вкручивают в землю
Важно контролировать вертикальное положение конструкции при помощи строительного уровня
Для механического погружения понадобиться использовать спецтехнику.
Инструкция по закручиванию свай вручную
Сваи обвязывают ростверком в качестве которого выступают балки из дерева, бетона или металла. Для этого опоры фундамента должны располагаться в одной плоскости по горизонтали. Выравнивают сваи при помощи обрезки трубы болгаркой по заранее выполненной разметке.
Часто сваи вывинчиваются на этапе регулировки высоты, что ухудшает несущую способность конструкции: под опорой образуется рыхлый слой почвы. Из-за избыточных нагрузок фундамент проседает и конструкция деформируется.
Иногда из-за подземных препятствий на этапе заглубления опор, они могут отклоняться от вертикальной плоскости, смещаясь в сторону.
Траектория отклонения не должна превышать двух градусов. Если отклонение оказалось выше нормы, необходимо изменить размер опоры, соединив верхний сегмент и плоскость надстройки.
Заливка полостей свай
Заливка свай бетоном
Полости труб заливают бетоном для того, чтобы на внутренних поверхностях не образовывался конденсат, от которого не спасают даже полностью приваренные оголовки. Кроме того, бетон дает конструкции дополнительную жесткость.
Сваю нужно бетонировать до конца. Дополнительно сваи снаружи обрабатываются специальной смолой.
Ростверк и обвязка
Обвязка винтовых свай
Ростверк сооружают на расстоянии 0.5-0.7 м от земли. В его качестве могут служить деревянные и металлические балки. Также подойдет заливка монолитной лентой из железобетона. Технология обвязки зависит от материала:
- Железобетон — самый дорогой материал для обвязки, но позволяет возводить на СВФ даже кирпичные здания. Сперва собирается опалубка, затем изготавливается армирующий каркас, который связывается со сваями рифленой арматурой, а после конструкция бетонируется.
- Деревянные балки в качестве обвязки используют для строительства домов из бруса или бревна. Для крепления бруса привариваются плоские оголовки, балки соединяются в полдерева и крепятся к оголовкам болтами, саморезами или гвоздями.
- В качестве металлических балок используют швеллеры, которые приваривают к оголовкам.
Не фатальной, но существенной ошибкой может стать отказ от обрезки технологических отверстий. Игнорирование этой процедуры приводит к снижению эксплуатационного срока фундамента. Если необходимо приварить оголовок и сформировать сварочные швы, их в обязательном порядке нужно окрасить.
Свайно-винтовой фундамент несложно монтировать без помощи профессионалов. конструкция мало зависит от внешних факторов, хорошо себя показывает практически на любом грунте, а ее возведение занимает немного времени.
Такое решение позволяет сэкономить на строительной бригаде и заказе спецтехники. Главное — правильно определить как глубоко залегают несущие пласты грунта, рассчитать шаг установки свай и их оптимальное количество.
Монтаж фундамента сваями винтового типа

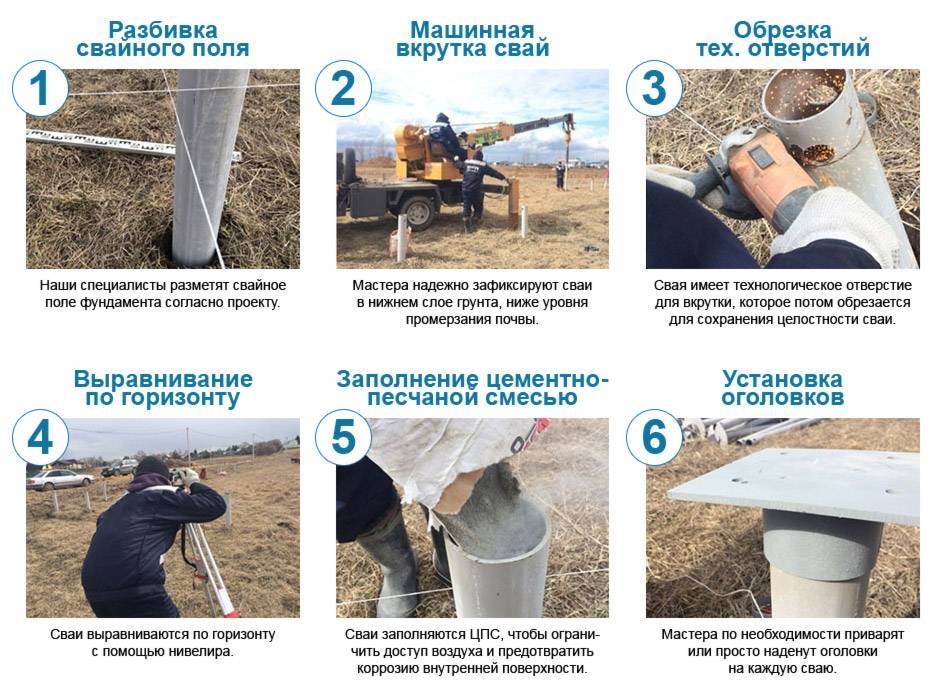

Этапы установки
Подробнее рассмотрим процесс установки свайно-винтового фундамента, раскрывая этапы монтажа.
- Для начала, необходимо произвести предварительное исследование грунта, после чего продолжать работу.
- Установка свай. В грунт вкручиваются сваи. Процесс производится с помощью специальной техники, обеспечивающей надёжную и долговечную установку.
- На следующем этапе происходит обрезка. Обрезку сваи по одинаковому уровню можно произвести в зависимости от особенностей поверхности земли (возвышения и впадины). В результате получается идеально ровный фундамент здания с необходимой высотой цоколя.
- Для увеличения срока службы винтовых свай, внутреннее их пространство заполняется раствором из смеси цемента и песка. Эта процедура позволяет достичь максимальной прочности сваи.
- Далее происходит монтаж верхних опорных частей или обвязка металлическими профилями – швеллерами. Обвязка металлическими швеллерами позволяет укрепить и усилить конструкцию и дать возможность фундаменту удерживать огромные нагрузки.
Рассмотрим подробно основные моменты устройства трех типов свайных фундаментов.
Этот тип фундамента имеет характерную бетонную фундаментную конструкцию. К нему крепится балка, залитая бетоном и армированная армированными элементами. Это уникальная система, состоящая из опор (свай) и сетки. Опорную функцию выполняют столбы круглой или прямоугольной формы. Столбы погружаются на специально рассчитанную глубину. Именно на них держится вся весовая составляющая постройки.
Ростверк представляет собой монолит, объединяющий все установленные сваи.Свайно-ростверковый фундамент можно возводить самостоятельно, ведь снимать грунт не нужно. Для того, чтобы вбить опоры в землю, используются специальные прижимные устройства. После окончательной установки свай их обрезают на одном уровне. Затем производится общее соединение ростверком, обеспечивающим равномерную нагрузку на каждую отдельную опору.
Стоимость ленточного фундамента на сваях
Итоговая сумма включает в себя следующие цифровые значения:
- Разработка проекта (если все схемы ведутся сотрудниками специализированной компании);
- Динамическое испытание свай;
- Ценовая категория свай;
- Стоимость доставки и монтажа;
- При наличии ростверка суммируются цены на материал, его доставку и непосредственный монтаж.
| Совет эксперта! Чтобы работы протекали без заминок, следует распланировать строительный бюджет с двадцатипроцентным запасом. |
Заказать работы по забивке свай, а так же бурение грунта под сваи вы можете позвонив нам или отправив он-лайн заявку:
Цены на железобетонные сваи в Москве
На данной странице представлен анализ стоимости железобетонных свай в Москве и регионе. Мы рассмотрим ассортимент железобетонных изделий, ценовую политику по их…
Подробнее
Выбор оптимальной длины свай
Рассмотрим варианты когда следует выбирать оптимальную длинну свай, в каких случаях это важно и имеет важное значение. Также мы с Вами рассмотрим типы свай по размерности и сфере их…. Подробнее
Подробнее
Погружение шпунта в Москве
занимается погружением шпунта на всей территории центрального региона. Мы готовы организовать для вас работы по забивке шпунта в…
Подробнее
Закладка ленточного фундамента
Для закладки ленточного фундамента вовсе не нужно рыть целиком котлован, достаточно лишь ограничиться траншеями под фундаментные блоки.
Технология погружения винтовых свай под фундамент
Согласно технологии монтажа винтового фундамента необходимы подготовительные работы с проведением анализа почвы на участке. Параметры и количество опор подбираются после проведения анализа. Размеряется площадка под строительство, на которой отмечаются места планируемого погружения. Перед началом работ производится обработка винтовых свай с помощью антикоррозийного состава или грунтовки, отмечается, на какую глубину они должны быть погружены.
Не стоит забывать о том, что монтаж основания здания начинается с угловой вехи, которая расположена наверху рельефа. А только потом производится монтаж остальных опор.
Что нужно сделать перед началом возведения дома на свайном фундаменте
Перед тем как возводить фундамент на сваях, нужно провести ряд подготовительных работ, дабы избежать возможных негативных последствий в будущем. Для начала необходимо выполнить анализ грунта, на котором планируется строительство здания или сооружения. Этот процесс лучше доверить специальной фирме, которая имеет большой опыт в такой сфере. Специалисты этой компании проверят агрессивность грунта, а также уровень залегания подземных вод. Благодаря этому они смогут рассчитать срок службы фундаментам и определят несущую способность свай. Без этого не стоит начинать строительство.
Также необходимо уделить особое внимание самим сваям, ведь не все они одинаковы. Покупать сваи необходимо лишь сопровождающей их документацией, в которой должны быть указаны все условия, необходимые для их использования. Дабы фундамент просуществовал максимально долго, нужно отдавать предпочтение сваям с антикоррозийным покрытием
Особенно это касается тех случаев, когда строительство планируется в условиях слишком жёстких или влажных грунтов
Дабы фундамент просуществовал максимально долго, нужно отдавать предпочтение сваям с антикоррозийным покрытием. Особенно это касается тех случаев, когда строительство планируется в условиях слишком жёстких или влажных грунтов.
2 – выбор свай
Залогом получения надежного основания под дом является правильный выбор сваи, которая является несущим элементом винтового фундамента.
Винтовая свая – конструкция из полой трубы (ствола) и наконечника с лопастями. С помощью наконечника свая закручивается в почву, а лопасти, помимо того, что облегчают закручивание, врезаясь в почву, ещё и уплотняют её, служа опорой сваи.
При выборе винтовой сваи следует ориентироваться на такие показатели как:
- способ изготовления сваи (сварная или литая);
- диаметр лопастей (выбирается исходя из требования почвы на участке);
- диаметр ствола сваи;
- толщина стенок ствола;
- качество наконечника;
- наличие защитного слоя и его толщина.
От перечисленных характеристик зависит допустимая нагрузка на одну сваю и рекомендации по её установке. Ориентировочные значения популярных типоразмеров свай приведены в таблице:
| Диаметр ствола сваи, мм | Толщина стенки, мм | Допустимая нагрузка т./шт. | Область применения |
|---|---|---|---|
| 57 | 3 | до 1 | Парник, навес, беседка, крыльцо |
| 76 | 3,5 | до 3 | Веранда, хоз.блок, забор |
| 89 | 3,5 | до 4 | Каркасный дом |
| 102 | 3,5 | до 5 | Дача (небольшие дома), гараж, баня из дерева |
| 108 | 4 | до 6 | Дом из бруса или оцилиндрованного бревна, рубленный одноэтажный дом, двухэтажный каркасный дом, каменный забор |
| 133 | 4 | до 8 | Дом из пористого бетона (газобетон и пенобетон), кирпича, двухэтажный бревенчатый дом. Незаменимы, когда нет возможности сделать плотное свайное поле и нужно перераспределить нагрузку путем устройства железобетонного ростверка. |
| 159 219 325 | до 50 | Сваи промышленного назначения |
На выбор сваи оказывает влияние тип грунта и степень его промерзания, в частности: грунт сезонного промерзания (маркировка сваи ВСЛ) или вечномерзлый грунт (ВСЛМ). Влияние типа грунта и глубины залегания на несущую способность сваи показано на примере сваи диаметром 108 мм.
Специфичным представителем винтовой сваи является свая без острого наконечника (с открытым нижним концом). Она разработана для применения на песчаниках, плотных грунтах и в условиях вечной мерзлоты. Свая внутри полая и при закручивании заполняется почвой, что с одной стороны упрощает погружение сваи (исключает уплотнение и без того плотной почвы), а с другой – не требует бетонирования.
Характеристики свай без наконечника указаны в таблице:
| Параметр | Значение |
|---|---|
| Диаметр, мм | 219 или 325 |
| Толщина металла ствола, мм | 8-20 |
| Длина сваи, м.п. | 4-16 (с наращиванием) |
| Несущая способность, т./шт. | до 4,5 |
| Стоимость, руб./шт. | от 4,5 |
Отдельно нужно отметить, что несущая способность винтовой сваи зависит от того, в каком состоянии она находится в почве. Если почва активная, металл начинает ржаветь, что ослабляет опору. При этом скорость коррозии зависит от нескольких факторов:
- деформация покрытия в процессе закручивания;
- толщина и качество нанесения защитного покрытия;
- тип грунта.
Скорость коррозии незащищенной сваи в почве разного типа показана в таблице:
Наиболее активно будет разрушаться видимая часть сваи, что потребует ее постоянной обработки.
Как размещать сваи
Способ расстановки винтовых свай, и на какую глубину их ввинчивать зависит от типа грунта и веса возводимой конструкции. Фундамент на винтовых сваях очень устойчив и выдерживает большие нагрузки. Одна винтовая свая длиной 250 см с диаметром 10,8 см выдерживает нагрузку до 5 т.
На каком расстоянии ставить сваи друг от друга
Расстояние между сваями
Оптимальное расстояние между установками– 1,7 м. Исключением являются те места, на которых будет усилена нагрузка. Например, колонна и печь.
Необходимо следить за тем, чтобы между любыми двумя сваями было расстояние не меньше полуметра. Если верхний слой земли слабый, то расстояние может составлять 1,2–1,5 м.
Максимальное расстояние для стандартных небольших домов зависит от строительного материала:
- Если возводится каркасный дом, то расстояния между устройствами может достигать трёх метров.
- Если используется газобетон, то расстояние можно уменьшить до 2,5 м.
- Если строим из кирпича, то размещаем сваи на расстоянии не более двух метров.
Веса частей конструкций
Рассчитывая общий вес будущей конструкции можно правильно рассчитать размещение винтовых свай. Типовые значения весов разных устройств конструкции составляют:
- каркасно-панельные стены толщиной до 15 см (20—30 кг/кв. м), бревенчатые стены – 600 кг/куб. метров, газобетонные – 400–900 кг/куб. м, кирпичные – 600–1200 кг/куб. м в зависимости от вида кирпича.
- крыша из листовой стали – 20–30 кг/куб. м, рубероида – 30–50 кг/ кв.м, шифера – 60–80 кг/кв. м;
- деревянное перекрытие с утеплителем плотностью 200 кг/куб. м – 70–100 кг/ кв. м, цокольное по деревянным балкам с этим же утеплителем – 100–150 кг/кв. м, железобетонное монолитное – 500 кг/ кв. м, из пустотелых плит – 350 кг/ кв. м.
