Врезка замка в межкомнатную дверь
Не все так просто, как может показаться на первый взгляд. Сначала нужно определиться с местом, где именно нужно вставить дверной замок. Дело в том, что для МДФ дверей существуют строгие правила – врезать замок можно только на высоте 1 м от пола (от нижнего края полотна двери). Так как только на этом расстоянии внутри установлен деревянный брус, специально предназначенный для того, чтобы можно было установить замок и прикрутить ручки. Если вы приобрели деревянную дверь, тогда это правило соблюдать не нужно, врезка замка в деревянную дверь осуществляется в любом удобном месте. После определения этой точки (необходимо установить ручку с дверным замком так, чтобы дверь свободно открывали и закрывали все члены семьи). Как только вы определитесь с расположением, возьмите карандаш и наметьте с лицевой стороны двери точку, ближе к торцевой части дверного полотна – это будет место установки замка.
Следующий этап – это подготовка отверстия в дверном полотне:
- рядом с намеченной точкой врезки замка необходимо обозначить место для сверления отверстия. Для этого нужно взять в руки сам замок и в том месте, где «язычок» защелки выступает, приложить к дверному полотну и наметить точку;
- этого пока что недостаточно. Приложите к торцу двери замок и обведите карандашом полностью – у вас должен получиться шаблон для врезки замка. Наметьте на нем крайние точки сверления;
- теперь можно отложить в сторону замок и подготовить необходимый для работы инструмент. Нам понадобится круглая коронка (для круглой ручки со встроенным замком), чтобы просверлить отверстие требуемого диаметра. Следим за тем, чтобы края отверстия не выступали за край накладки для дверной ручки. В противном случае останется некрасивый зазор. Эту часть работы можно сделать и без фрезера, вооружившись стамеской по дереву, дрелью с набором сверл и круглым напильником, если ручка вместе с замком прямоугольной формы. Делайте небольшое отверстие, пусть оно будет чуть меньше, чтобы потом проработать края вручную напильником и примерить замок. Если он входит туго, можно расширить проем. Таким образом вы избежите ошибок во время работы;
- внимательно еще раз примерьте замок к дверному полотну и сделайте отметку по лицевой планке, это очень важный и ответственный момент, так как если отверстие сделаете большего диаметра, то придется выбросить дверь или искать другой замок, чтобы исправить досадную ошибку;
- высверлите отверстие нужного диаметра. Края можно зашлифовать напильником. Эту часть работы не нужно делать начисто, так как неровные края будут спрятаны под замком и наличниками дверной ручки;
- во время работы сверлами не спешите, сначала нужно высверлить отверстие в дверном полотне с одной стороны и дойти до середины, а потом с другой стороны. Так можно избежать сколов в дверном полотне;
- вставьте замок в середину и посмотрите, насколько плотно он сел. Видимую часть замка обведите карандашом по периметру и пока уберите защелку;
- теперь нужно вооружиться стамеской по дереву и сделать углубление так, чтобы с наружной стороны пластина плотно села в подготовленное отверстие. Так можно избежать трения и люфта замка в процессе эксплуатации;
- пока мы только подготовили отверстие для установки самого замка. Теперь нужно сделать несколько отверстий, чтобы прикрепить планку в торце двери;
- прикладываем рабочую деталь (входит в комплект поставки вместе с замком и круглой ручкой) и просверливаем при помощи дрели отверстия. Предварительно нужно наметить точки сверления простым карандашом, чтобы во время работы не ошибиться;

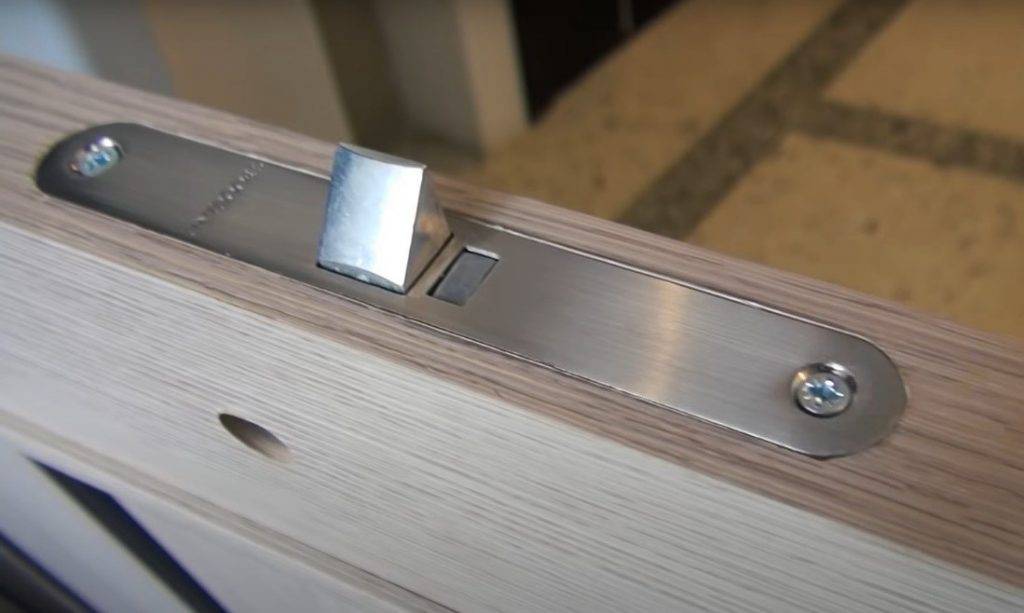

- как только планка в торце будет установлена, внимательно пересмотрите весь запорный механизм, чтобы не ошибиться. Дело в том, что ручки с замком-защелкой оснащены стопором. Срабатывает механизм так: проворачиваем ручку вправо и язычок защелки задвигается. Сделать это можно как с одной стороны, так и с противоположной. В зависимости от выбранной модели, язычок может просто защелкиваться и так же легко открываться. Или чтобы открыть дверь, нужно воспользоваться ключом. Поэтому внимательно осматриваем еще раз замок с ручкой и устанавливаем с той стороны, где вы будете закрывать дверь. Допустим, что вы врезаете замок в межкомнатную дверь в спальню. Со стороны коридора нужно вставить и прикрутить только запорный механизм, чтобы ручка свободно проворачивалась и дверь открывалась, а со стороны спальни установить замок с защелкой. Как только дверь в спальне будет закрыта, можно нажать на защелку и таким образом закрыться на замок. Открыть дверь можно как со стороны спальни (нажатием на защелку-язычок), так и со стороны коридора, но уже при помощи ключа.

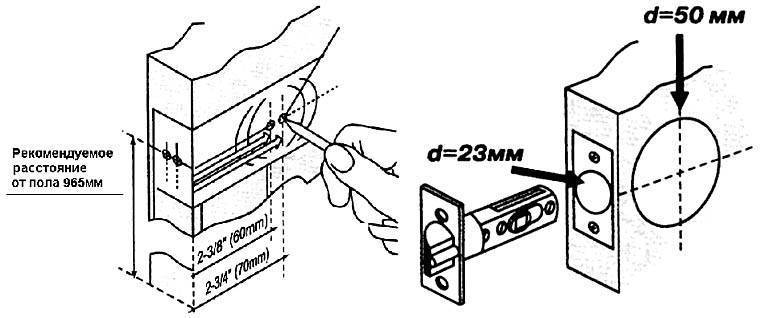

Схема врезки замка поможет вам справиться с задачей быстрее:
Как правильно рассчитать выемку на деревянной поверхности?
Сначала делают отметки выбранной высоты на двери, измеряя рулеткой. Отметка выставляется на торце и переносится с помощью угольника или уровня на все стороны дверного полотна. Пошаговые действия:
Замок прикладывается к торцу двери так, чтобы его середина оказалась на проведённой линии. Помечается ширина металлической замковой части, фиксируется уровень окончания накладки.
Перьевое сверло накладывается на ту часть механизма, которая предназначена для вставки дверного полотна. Маркером или малярным скотчем на сверле делается пометка. Она должна быть чуть выше, чем расположение самого́ замка. Благодаря этим отметкам можно делать ориентир глубины впадающего элемента
Это важно, когда он устанавливается напротив стекла.
Несколько отверстий друг за другом делают после установки перьевого сверла. Должна быть сформирована выемка
От размера механизма зависит число отверстий. Достаточно бывает 4–6, а иногда и 8 мало: приходится высверливать даже все 10.
Для выравнивания краёв убирается всё лишнее стамеской.
Дрелью выравниваются края отверстия путём прохода сверла вверх-вниз. Его слегка прижимают то с одной стороны, то с другой.
В полученное отверстие вставляется замок. Так как оно всегда по объёму чуть больше самого́ изделия, то проблем не возникает. Но бывают случаи, что он все равно не вставляется, тогда поможет стамеска.
Саморезами фиксируют механизм ровно по отношению к краям.
По периметру обводят замочную накладку карандашом или канцелярским ножом. Замок снимается, подравнивается основание стамеской на 1–2 мм.
Важно
От толщины декоративной планки зависит глубина выемки под замочную часть. Ровность планки и уровня торца двери — самый удобный случай.
Как врезать замок в межкомнатную дверь: пошаговые фото
Перед тем как устанавливать замок или защелку, надо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этом промежутке обычно и ставят замок или защелку. Но при врезке замка в двери МДФ, не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую и устанавливается замок, имеет высоту 1 метр. Выше будет только пустота и вам придется пересверливать отверстие и придумывать, как закрыть образовавшуюся дыру. После того как определились с высотой, можем начинать установку.
В межкомнатные двери обычно ставят замки которые закрываются без ключа
Выемка под замковую часть
Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.
Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка.
Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия
Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и повредить стекло.
Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления
Края получились неровные, убираем торчащие волокна при помощи стамески
Дрелью ровнять быстрее
Как врезать замок в межкомнатную дверь: дорабатываем выемку
Глубина выемки под замковую часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была на одном уровне с торцом двери, но может и немного выступать. Во время работы снимайте понемногу — проще доработать, чем пытаться восстановить снятое.
Ставим ручки
Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.
В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.
- Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
- Карандашом, маркером или шилом через прорези под установку ручек ставим отметки.
Делаем отметки на обоих сторонах двери

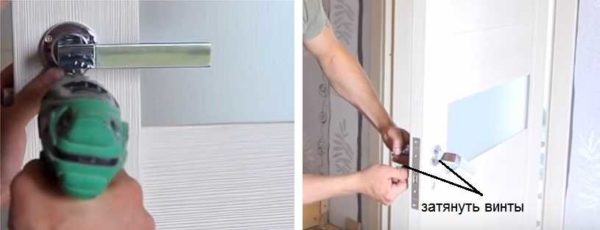

Ставим и закрепляем ручки
Устанавливаем декоративные накладки
В некоторых моделях есть декоративные накладки. Их выравниваем при помощи угольника.
Установка замковой защелки
Замки для межкомнатных дверей, обычно имеют с одной стороны поворотную щеколду (завертку), которая запирает замок, с другой стороны есть только накладка с прорезью. То есть снаружи двери просто так не откроешь — нужен специальный ключ. Установка этой части замка занимает буквально пару минут, но есть нюансы.
- Берем центральную часть, которая вставляется в замок. Ту сторону где нет прорези, вставляем в накладку без ручки, вставляем эту конструкцию в нижнее отверстие с наружной стороны.
Как врезать замок в межкомнатную дверь: установка фиксатора замка
Все, врезка замка в межкомнатную дверь почти закончена, осталось проверить работу.
Врезка ответной части
Ответную часть надо установить четко, чтобы двери не люфтили и не было проблем с закрыванием. Поэтому стараемся отмечать как можно точнее и берем остро отточенный карандаш.
- Прикрываем двери так, чтобы язычок защелки уперся в косяк. Отмечаем положение защелки карандашом (сверху и снизу).
- По меткам при помощи треугольника проводим горизонтальные прямые.

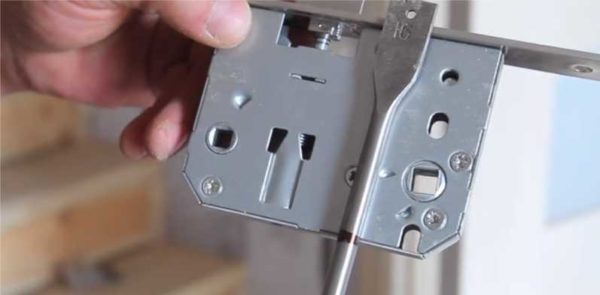

- Измеряем точно расстояние от края дверного полотна до середины замка. Середина замка — это середина язычка или центр отверстия крепления.
Середину замка найти просто
По отметкам сверим отверстия, дорабатываем его стамеской
Убираем люфт закрытой двери
Все, как врезать замок в межкомнатную дверь вы знаете. Описание занимает много места, сам процесс — минут 25-30, если делаете первый раз. Больше времени потребуется, если ровнять отверстия стамеской, а не сверлом. Но общая продолжительность все равно больше часа не будет.
Выбор замка
Нюансы выбора
В процессе выбора инструмента и фрез следует обратить внимание на несколько пунктов. В первую очередь необходимо учитывать частоту использования фрезера
Если объем работы небольшой, можно выбрать недорогие модели
Если же инструмент приобретается для частого или профессионального использования, лучше всего присмотреться к более дорогим и брендовым моделям. Часто фрезы продаются комплектами, которые предназначены для определенных видов работ
Если объем работы небольшой, можно выбрать недорогие модели. Если же инструмент приобретается для частого или профессионального использования, лучше всего присмотреться к более дорогим и брендовым моделям. Часто фрезы продаются комплектами, которые предназначены для определенных видов работ.
Что касается подбора фрез, необходимо учитывать следующие факторы:
- материал, из которого изготовлено оснащение;
- качество пайки;
- термическая прочность;
- тип соединения между хвостовиком и режущей частью;
- совместимость по размеру между инструментом и фрезой;
- размер хвостовика;
- положение лезвий.
Выбирая оснащение для инструмента, следует осмотреть фрезы, чтобы проверить качество пайки и исключить брак. Пайка оснащения должна быть изготовлена так, чтобы фрезер не терял свою продольную устойчивость при длительной обработке
В особенности это важно, если предстоит работа с твердым деревом
Обратим внимание на припой. Самыми качественными марками являются ПСр40 или ПСр37,5, которые содержат повышенный уровень меди и серебра
Добавления в других марках обычно содержат никель, который негативно отражается на прочности соединения режущей части и хвостовика
Добавления в других марках обычно содержат никель, который негативно отражается на прочности соединения режущей части и хвостовика.
Характеристика основного металла делится на 2 вида:
- обозначение НМ – классифицируются как быстрорежущие, используются в работах с мягким деревом, но возможно применение в обработке алюминия;
- обозначение HSS – изготовлены из твердого сплава металлов, применяются в работах с твердым деревом, бронзой, металлом и пластиком.
По возможности лучше выбрать изделия с обозначением HSS. Они стоят дороже быстрорежущих, но характеристики таких фрез на порядок лучше. Соединение режущей части и хвостовика ни в коем случае не должно быть выполнено сварным соединением.
Довольно простая и важная деталь, про которую можно забыть при проверке – размеры. Оснастка должна подходить по размеру к инструменту. В наборе фрезер оснащен цангами либо втулками, с помощью которых закрепляется фреза, – от их параметров и зависит размер подбираемого оснащения. Размер указывается в миллиметрах либо в дюймах. Лезвия могут быть расположены под наклоном либо параллельно.
Это приводит к физическим сложностям в процессе работы, а поверхность нужно будет шлифовать. Из этого следует вывод, что оснастку с вертикальными лезвиями лучше всего использовать на предварительных работах, а лезвия с наклоном применять на финальных этапах производства работ. Хорошая, качественная фреза не принесет проблем в эксплуатации и не затупится при первых использованиях. Что касается выбора марки производителя, то лучше всего не приобретать фрезы неизвестных производителей. Новичкам и дилетантам необходимо проконсультироваться с продавцом либо прочесть отзывы на марки перед совершением покупки.
Замковые системы
Иногда требуется поставить надежный запорный механизм, чтобы уберечь комнату от непрошеных посетителей в свое отсутствие. В таком случае нужно врезать цилиндровый или сувальдный замок. Он помещается в торец полотна и закрывается накладными пластинами с ручкой.
Врезка таких систем выполняется с помощью дрели, стамески и шуруповерта. Предварительно дверное полотно снимается с петель и делается разметка.
Запорные системы требуют высверливания двух отверстий: для ручки и замочной скважины
Порядок работ:
- Обведите контуры части замка, которая будет вставляться в полотно.
- Высверлите центр и выскоблите оставшийся материал на заданную глубину стамеской.
- Просверлите отверстия спереди и сзади двери для установки замка и ручки.
- Закрепите механизм в проделанном углублении, дополнительно сняв пару миллиметров покрытия с торца, чтобы железная накладка сравнялась с поверхностью.
- Вставьте ручку и замок, закрепите их на полотне.
- В дверном коробе снимите стамеской верхний слой покрытия для ответной пластины и вставьте её заподлицо.
Быстрее и качественнее углубление делается при помощи фрезера
Установка завершается креплением накладки и проверкой плавности движения механизма. Если все сделано правильно, ригель будет беспрепятственно заходить в углубление и фиксироваться за железную планку.
Качественная установка не терпит спешки. Следите за тем, чтобы не повредить внутренние детали замка и полотна, старайтесь не смещать сверло во время работы, иначе возникнет перекос.
Как осуществить монтаж и сборку элементов замка
Порядок монтажа запирающего устройства зависит от его заводской комплектации. Если запирающее устройство продаётся в сборе, то, перед установкой в полотно двери, необходимо снять ручки, накладки и другие элементы, которые могут помешать монтажу. В общем случае, данная работа выполняется в несколько этапов:
- Укомплектованная конструкция разбирается на элементы, и мастер начинает установку главной детали – ригеля.
- В случае, если механизм тяжело заходит в подготовленный паз, любое ударное воздействие может повредить изделие. В таких случаях лучше воспользоваться напильником и откорректировать посадочное гнездо.
- После установки ригеля необходимо зафиксировать его при помощи саморезов. Для того, чтобы дверное полотно не треснуло, следует просверлить небольшие отверстия под каждый метиз.
- Отверстие под поворотный рычаг в механизме после его монтажа должно полностью соответствовать выбранному проёму.
- После фиксации поворотного механизма с язычком, в перпендикулярное сквозное отверстие вставляется рычаг.
- На каждый из концов рычага фиксируется ручка. Данные элементы могут иметь скрытые крепежи с накладками, и последовательность их установки должна быть описана в прилагаемой к запирающему устройству инструкции по сборке.
- Когда ручки установлены, мастер монтирует декоративную накладку на язычок со стороны торца двери.
Рис. 9. Сборка элементов
По завершении монтажа, необходимо проверить работоспособность механизма путём многократного нажатия ручки – она должна поддаваться без усилий, скрипа и возвращаться в исходное положение под действием пружины. Движения язычка должно автоматически повторять все манипуляции с ручкой.
Как правильно врезать замок вмежкомнатную дверь
Первым делом стоит определиться на какой высоте будет наш замок. Стандартная рекомендуемая высота — 965 мм, но я обычно делаю так, чтобы верхняя кромка замка была 1005 мм. Разница незначительная, но мне кажется, что так более удобно.
После того, как отметили высоту замка — отбиваем угольком верхнюю кромку замка.
Прикладываем к боку двери защелку так, чтобы его верхняя часть совпала с отметкой и в том месте, где будет проходить крепление ручек ставим отметку.
Далее перьевой насадкой для дрели сверлим сквозное отверстие
Сначала пытался просверлить с помощью шуруповерта, но оказалось, что он немного не тянет и пришлось прибегнуть к помощи дрели.
Далее необходимо засверлить в торце двери непосредственно под сам замок. Для этого также применяем перьевое сверло ∅ 20 мм.
На следующем фото видно, что просверленное отверстие немного мало для замка.
Стамеской расширяем отверстие, дабы не расколоть дверь. Потихоньку пристукивая молотком — достигаем нужных размеров.
Трудимся в поте лица и вуаля…
Полученный результат меня устраивает — замок свободно заходит до конца.
Зафиксировав замок (можно сразу посадить на саморезы), необходимо острым обойным ножом предельно аккуратно обвести по контуру замок. Если сомневаетесь, то можно просто хорошо заточенным карандашом. Смысл всей этой операции в том, чтобы как можно максимально точнее утопить замок вровень с поверхностью двери.
Друзья, если немного зарукожопите, то ничего страшного. С каждой дверью опыта будет все больше и больше! После того, как наметили контур — необходимо стамеской выбрать деревяшку на глубину замка. Когда замок встал заподлицо его можно прикрепить саморезами.
Теперь можно переходить к монтажу ручек. Кстати, направляющая для дверных ручек должна быть смонтирована пазом вниз.
Кстати, немного слов о замке. Использовал замок фирмы EURO.
Не самый дорогой, но и не самый дешевый. В итоге пластиковая защелка не отработала даже один день — захлопнулась и оставила закрытыми жену с моим младшеньким. Пришлось залезть к ним в комнату через окно (благо — частный дом) и открывать защелку. На следующий день приобрел замки PALLIDUM — никаких проблем.
Одеваем дверные ручки на направляющие и при помощи шуруповерта прикручиваем каждую на три самореза.
Как мы помним — направляющая установлена пазом вниз. Делалось это для того, чтобы шпилька, которая держит непосредственно саму ручку хорошо ее закрепила.
Дверные ручки установлены.
Навинчиваем на них декоративные кольца и переходим к врезке ответной планки.
Устройство замка для межкомнатной двери
Врезные замки и защёлки являются наиболее популярными товарами среди потребителей. В стандартную комплектацию данных устройств входят следующие детали:
- 2 поворотные, либо нажимные ручки из металла, дерева или пластика, подбираются, исходя из удобства использования, цвета и стилистики оформления поверхности полотна.
- Сердечник запирающего устройства с пружинным механизмом, снабжённый функцией поворота.
- Метизы для фиксации устройства и ответной стальной планки в толще двери и коробки.
- Язычок, выполняющий функцию блокировки двери в закрытом положении.
- Металлический штифт, вставляемый в отверстие сердечника и соединённый с каждой из ручек. Выполняет функцию рычага при запирании и отпирании двери.

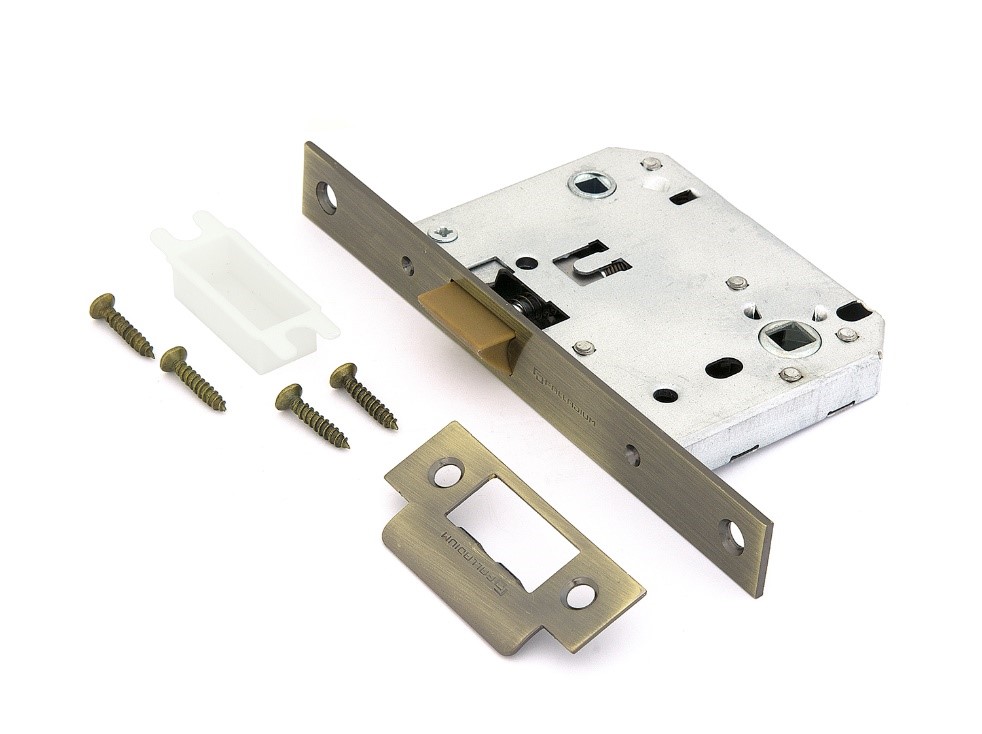

Рис. 4. Детали стандартного запирающего устройства
В зависимости от производителя и сложности механизма, в состав замка могут входить дополнительные функциональные и декоративные детали.
Виды замков для межкомнатных дверей
В зависимости от способа врезки, удобства использования и других характеристик различают следующие виды замков:
- Плоские, имеющие прямоугольный остов и язычки, отделенные от защелки замка. Конструкция отличается высокой степенью надежности и оснащена нажимной ручкой (фалевой).
- Круглые замки в цилиндрическом корпусе, защелка с язычком объединены. Ручка может иметь произвольную форму. Произведена врезка стопора и цилиндровой личинки замка в шпиндель.
- Плоские замки уменьшенного размера, оснащенные поворотной ручкой. Защелка отсутствует.
- Круглые, в конструкции которых присутствует специальная ручка-кноб.
Замки можно классифицировать и по другим признакам. Типы запорных механизмов бывают следующие:
- шпингалеты;
- фалевые;
- защелки с фиксатором;
- врезного типа;
- накладные;
- магнитные.
Последний тип запорных устройств не создает резкого звука при закрывании, может монтироваться в любую межкомнатную дверь (даже уже установленную); магнитные замки приобретают все большую востребованность.
Для врезки замка в только что приобретенную дверь необходимо знать толщину полотна и особенности его структуры. Существуют такие виды межкомнатных дверей:
- МДФ шириной 35 мм.
- МДФ шириной 45 мм.
- Деревянная дверь новой конструкции (ширина филенок от 50 мм).
- Деревянная дверь ДВП старой конструкции, имеющая дощатый каркас.
Установку замков в межкомнатные двери можно осуществить самостоятельно, зная особенности конструкции и принцип работы замка.
Плоские
Эта категория замков является максимально дорогостоящей. Они более сложные в установке, но обеспечивают хорошую противовзломную защиту. Они дают дополнительную нагрузку на дверь, в отличие от круглых замков. Плоский запор подойдет к наличной двери.
В дверь из МДФ шириной 35 мм допустимо устанавливать только плоские замки уменьшенного размера. Также в МДФ разрешается врезать лишь те замки, у которых наиболее широкий язычок составляет 15 мм. Торцевая накладка не должна превышать в ширину 24 мм. Это связано с тем, что динамическую нагрузку, создаваемую замком, может принять на себя только рама из дерева, а МДФ является слабым материалом.
Круглые
Этот тип замков является наиболее подходящим для квартиры или жилого дома. Они предусмотрены для врезки в любую дверь. Нажимная ручка используется чаще всего в тех домах, где живут люди с ограниченной подвижностью. Для пользования поворотной ручкой необходимо прилагать больше усилий.
Ручка-кноб отличается своей безопасностью: об нее невозможно пораниться или зацепиться одеждой.
Процесс установки круглых замков с любыми ручками остается неизменным. Механизм замка с цилиндрическим корпусом производится для дверей, толщина которых составляет 35-45 мм. Запоры для габаритных деревянных конструкций не всегда можно найти в продаже в небольших населенных пунктах. Но круглые замки отличаются тем, что их можно адаптировать к какой угодно толщине двери. Для этого необходимо заменить водило защелки, установив более длинное. Оно представляет собой стальную пластину прямоугольной формы 2-3 мм в толщину. На одном из его концов расположено отверстие.
Тумблер выхода защелки необходимо поставить в позицию, которая будет соответствовать материалу, из которого изготовлен дверной косяк. Для дерева это 70 мм, для МДФ — 60. Производство замков для межкомнатных дверей имеет свои особенности: их личинка расположена внутри для удобства запирания двери с внутренней стороны.
Когда дверь открывается в левую сторону, а подходящего замка не было найдено, то защелку и личинку нужно предварительно поменять местами. Для этого понадобится разобрать конструкцию. Для офисных помещений такой вариант не подойдет, потому как такой замок со стороны личинки легко разобрать даже без использования специальных инструментов.
