Установки вытяжки на кухне своими руками: схема, инструкция, правила

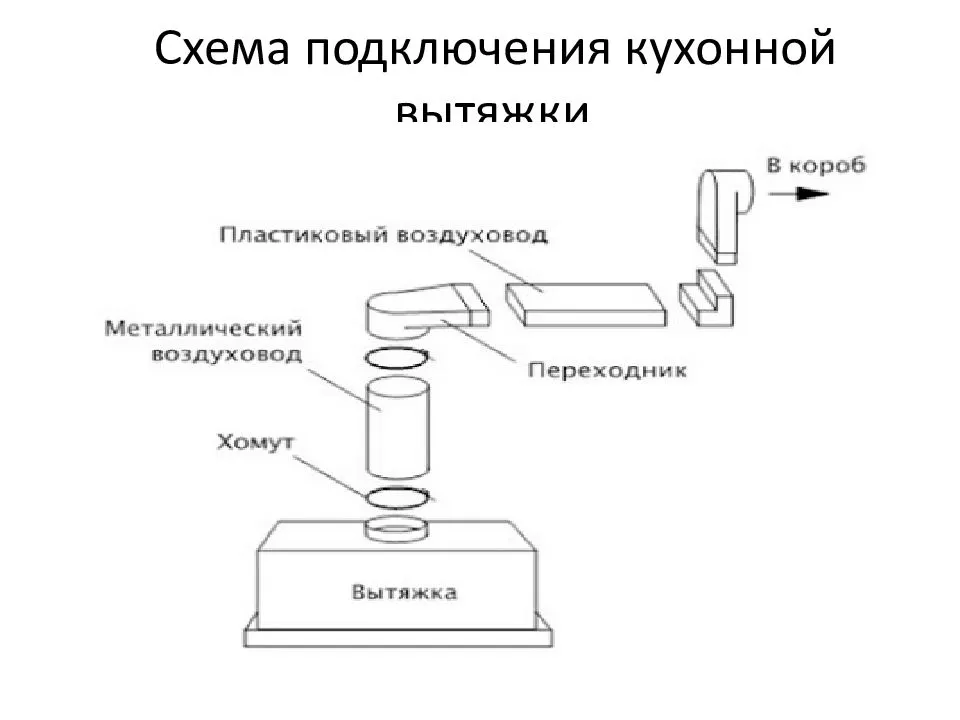

Процесс соединения вытяжки с системой вентиляции

Гофрированный трубопровод от места расположения вентиляционного отверстия до подсоединения к патрубку вытяжки прокладывается максимально скрыто. Используйте выступы кухонной мебели, подвесные и натяжные потолки, чтобы замаскировать гофру. Пластиковые воздухопроводы можно класть открыто, поскольку они выглядят эстетичнее.

При выборе гофрированных либо пластмассовых каналов важно выдержать главное условие: размер труб для подключения к вентканалу должен быть больше или равен диаметру патрубка вытяжки. Как правильно соединить бытовой аппарат с отверстием вентиляции на кухне:

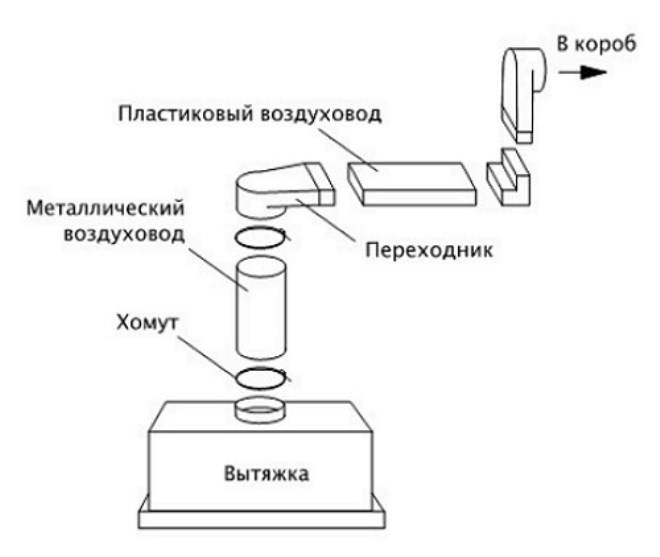

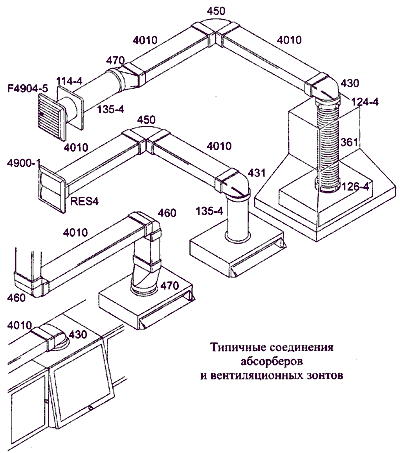

Наметьте трассу прокладки воздуховода и определите длину каждого прямого участка. Предусмотрите монтаж горизонтальной части сверху кухонных шкафов. В случае с гофрой определяется общая протяжённость трубы.
Наденьте вентиляционный воздуховод на патрубок вытяжки (гофра крепится хомутом), продев сквозь ранее сделанные отверстия.
Подогнав длину участков ПВХ труб, соедините их между собой с помощью фасонных деталей — ниппелей, муфт и отводов.
Установите в проём вытяжной шахты пластиковую решётку, снабжённую присоединительным патрубком. Подключите к нему воздушный канал и убедитесь, что ваша система собрана надёжно и красиво.
Произведите окончательную сборку — разъедините стыки ПВХ каналов с вытяжкой и вентиляцией, промажьте герметиком и вновь соберите.

Горизонтальные участки воздухопроводов, идущие открыто по стене, закрепите пластмассовыми хомутами с интервалом 0,7–1 м, иначе конструкция провиснет. Обратный клапан при подключении вытяжки к сквозному отверстию в стене частного дома монтируется с наружной стороны.

Если воздушные коммуникации портят дизайн кухни, зашейте трубопроводы декоративным коробом. Как правило, для этой цели применяются пластиковые панели, подходящие к расцветкам кухонной мебели или обоев.

Устройство защитного заземления

Для защитного заземления вовсе не нужно рыть траншею и забивать в землю штыри. И ни в коем случае нельзя заземлять вытяжку на водопроводную, отопительную и уж тем более на газовую трубу. Нужно подключиться к глухой нейтрали.

Откройте вводный щиток в квартире или в подъезде (только осторожно – там 220 В!) Вы увидите, что электропровода в щиток выходят из замурованной в стене трубы. Скорее всего, на ней окажется и резьбовый штырь с какими-то уже подключенными заземлениями

Вот это и есть глухая нейтраль: эта труба отлично заземлена. От нее нужно подвести к месту установки вытяжки гибкий многожильный провод сечением не менее 2,5 кв.мм, а вытяжку подключить к сети через автомат-разъединитель на 6,3 А.

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

Закрепить крепление вытяжки к стене.
Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

Устройство должно монтироваться с максимальной надежностью;
Следует правильно определить расстояние от плиты до вытяжки.

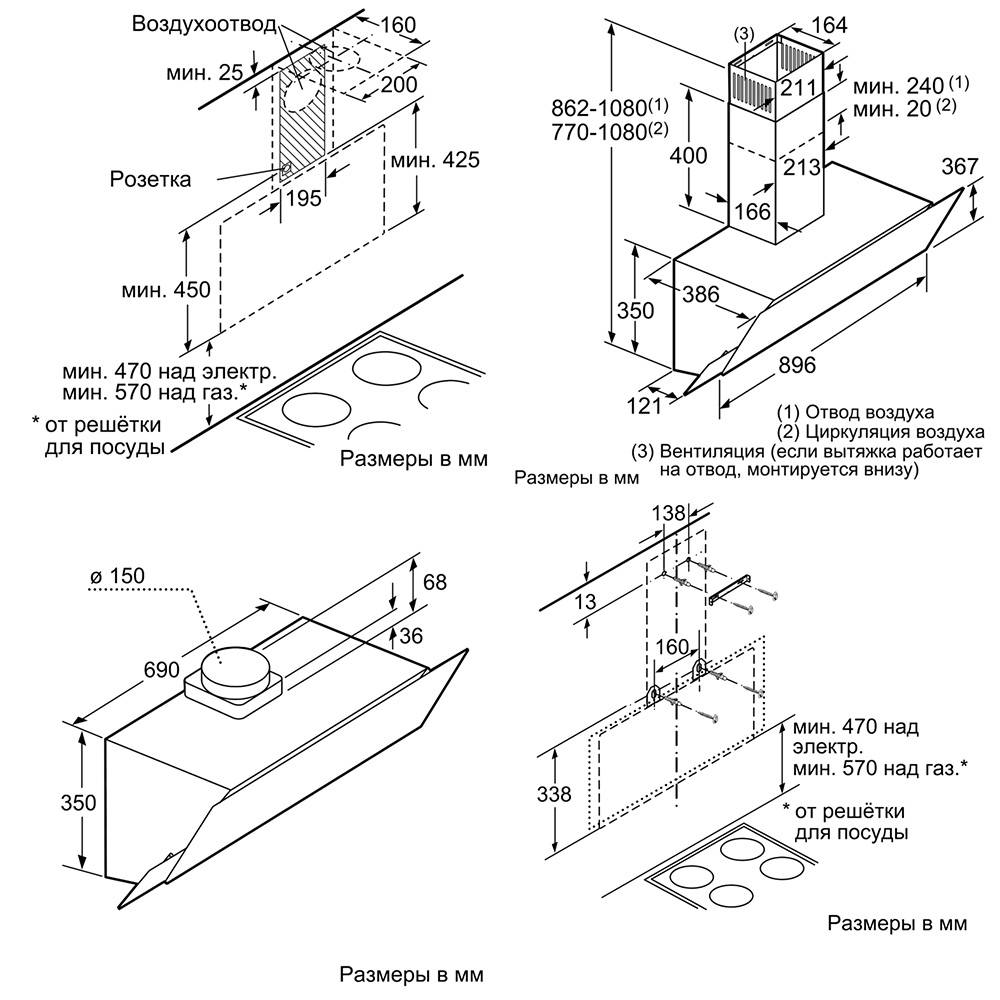

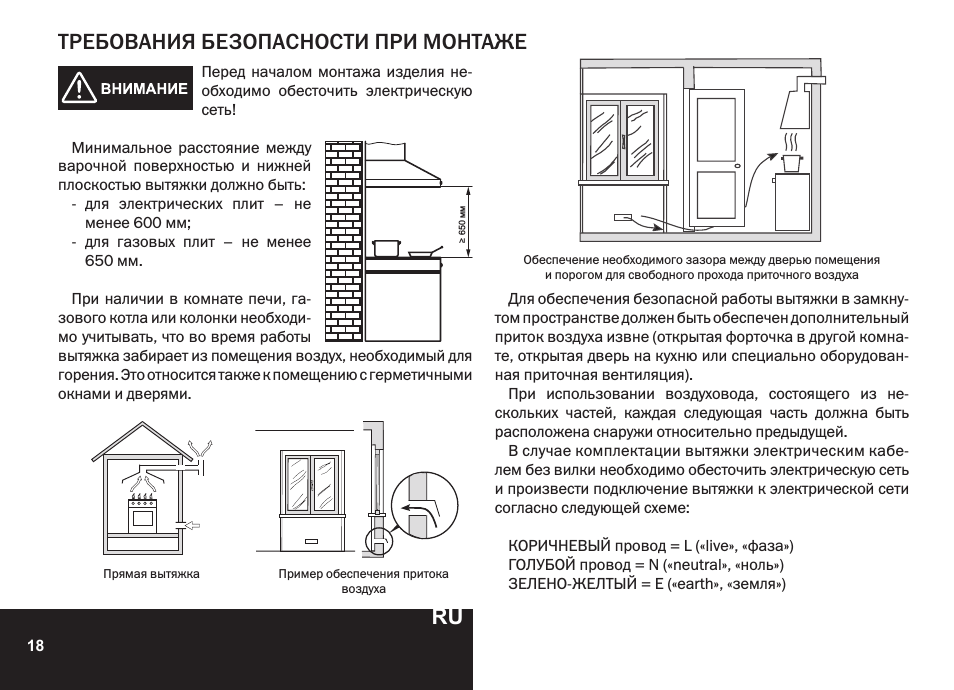

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
Для кухонной вытяжки с минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм.
Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности.
Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Инструменты и материалы, необходимые для работы

Установка кухонной вытяжки своими руками потребует специальных комплектующих и инструментов. Некоторые из них будут в комплекте с приобретаемой техникой, а некоторые (как, например, крепление или угольный фильтр) придется купить отдельно.

Для установки потребуются:

Гофра, позволяющая отводить воздух с загрязнениями непосредственно в вентканал;
Решетка для вентиляционной шахты – чтобы место, где производилась установка гофры, выглядело эстетично;
Крепление (фиксаторы) гофры – 2 хомута.

Также монтаж вытяжки на кухне потребует наличия следующих инструментов:

Шуруповерт или дрель, перфоратор;
Отвертка;
Рулетка и карандаш для разметки;
Уровень;
Ножовка по металлу для гофры.

Важные правила установки вытяжки

Установка кухонной вытяжки этапы монтажа

Специфика работы наклонной вытяжки

Вытяжные агрегаты наклонного типа специализируются на применении в отводном режиме. Поэтому при установке вытяжка подводится к кухонному вентиляционному стволу. Этот режим подразумевает вывод последствий термической обработки продуктов без фильтрования. В рециркуляционном режиме устройство обычно функционирует тогда, когда нет соединения с вентиляционным каналом.

В подобных случаях воздух подвергается замкнутой циркуляции. Отработанные массы свозь воздухозаборник подаются к фильтрам, подвергаются ступенчатой очистке и снова выпускаются в пространство кухни. Максимальная переработка обеспечивается благодаря двухфазной фильтрации – здесь задействованы угольные и жироулавливающие вставки. Такое исполнение способствует полному избавлению от испарений, жировых взвесей, запахов.

Преимущества и особенности

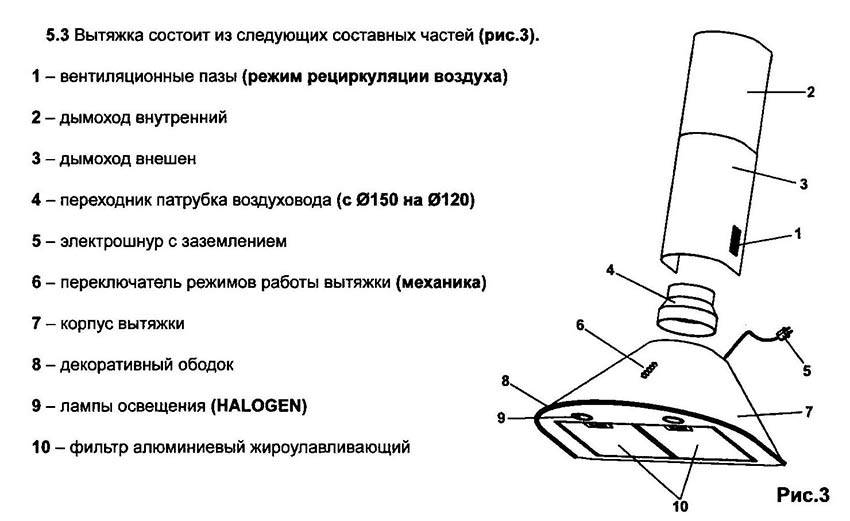

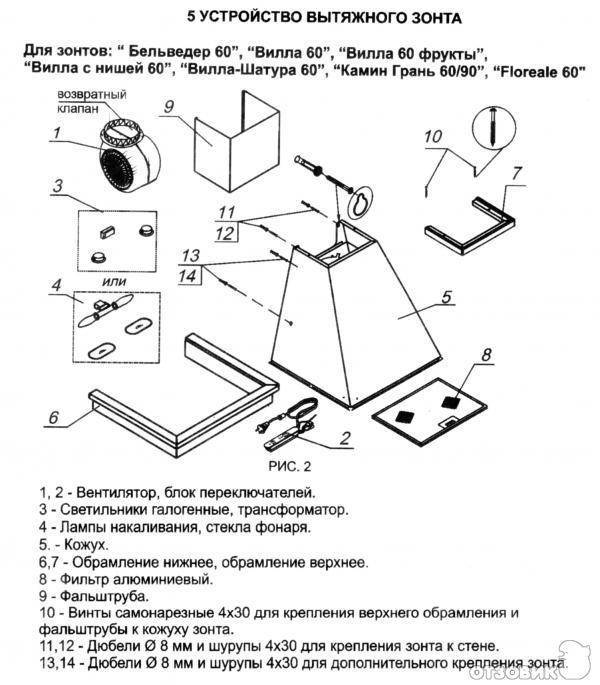

Кухонные купольные вытяжки не спутать с остальными: все модели такого типа имеют объемную и большую форму, как правило, напоминающую полусферу или трапецию. Такая конструкция позволяет задействовать внутри не только самые мощные вентиляторы, но и несколько качественных фильтров, поэтому многие специалисты отмечают, что именно эти вытяжки работают наиболее эффективно.

Очистка в таких устройствах может осуществляться двумя способами: за счет рециркуляции воздуха – и возвращения в комнату после обработки, а также за счет подключения к вентиляционной шахте.

Вытяжки с отводом рекомендуется устанавливать в изолированных помещениях с пластиковыми окнами и дверями, где не всегда возможен доступ свежего воздуха.

Важно! Как правило, естественная вентиляция способствует очистке воздуха в пределах нормы. Если же, по определенным причинам, вентиляции недостаточно – установите вытяжку с одним или двумя моторными двигателями, в зависимости от степени загрязненности воздуха на кухне. Планируя монтаж вытяжки купольной формы, заранее продумайте, какие фильтры вам подойдут

Такие устройства могут включать жиропоглощающие и угольные фильтры. Первый вариант – съемный: такие фильтры, как правило, крепятся снаружи вытяжки и предназначаются для задержки жировых остатков. Для сохранности их необходимо чистить с помощью моющих средств

Планируя монтаж вытяжки купольной формы, заранее продумайте, какие фильтры вам подойдут. Такие устройства могут включать жиропоглощающие и угольные фильтры. Первый вариант – съемный: такие фильтры, как правило, крепятся снаружи вытяжки и предназначаются для задержки жировых остатков. Для сохранности их необходимо чистить с помощью моющих средств.

Второй вариант – фильтры внутреннего типа. Они способствуют поглощению испарений и ликвидации неприятного запаха после готовки. Для поддержания работы вытяжки такие фильтры необходимо заменять по мере загрязненности.

Поскольку современная техника работает на достаточной мощности для очистки даже просторных помещений, нет четкого ответа, какие вытяжки лучше: плоские или купольные.

В надежности купольных вытяжек вы можете убедиться на практике, а пока что ознакомьтесь с их преимуществами:

высокая производительность: многие вытяжки не только тщательно очищают воздух, но и убирают запахи гари;
разнообразие форм и размеров: в продаже имеются купольные вытяжки 50 см для кухни и более крупные модели;
легкость установки без профессиональной помощи;
значительный ценовой диапазон: и бюджетные, и дорогостоящие модели хорошо справляются со своими функциями;
возможность выбора дизайна, подходящего к кухне с уже готовым оформлением.

Каждый покупатель стремится приобрести лучшую технику для кухни. Для того, чтобы в процессе приобретения вытяжки вы не допустили ошибок, рекомендуем предварительно ознакомиться с разновидностями купольной вытяжной техники.

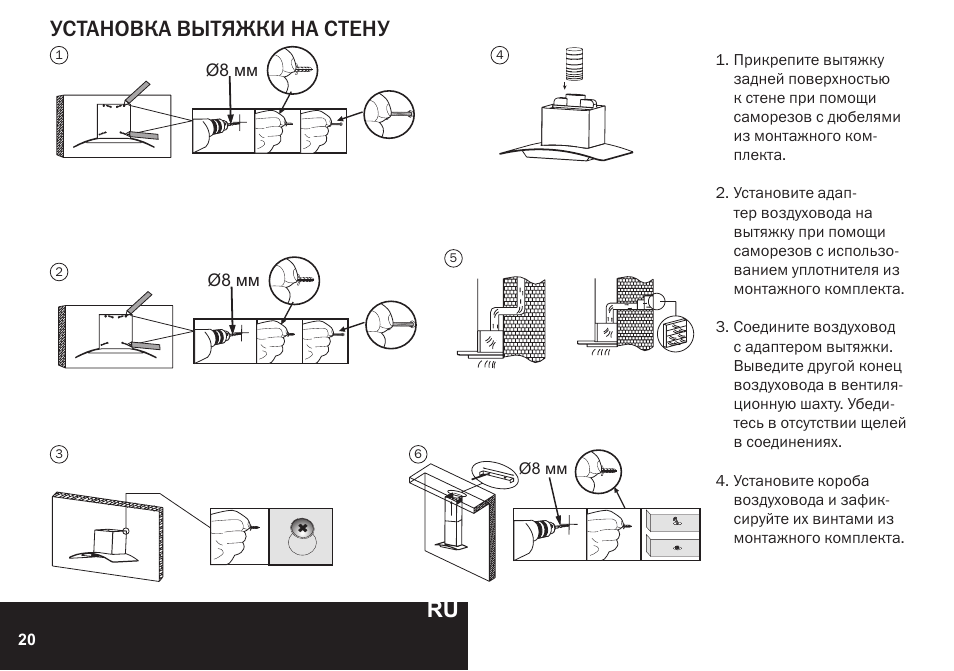

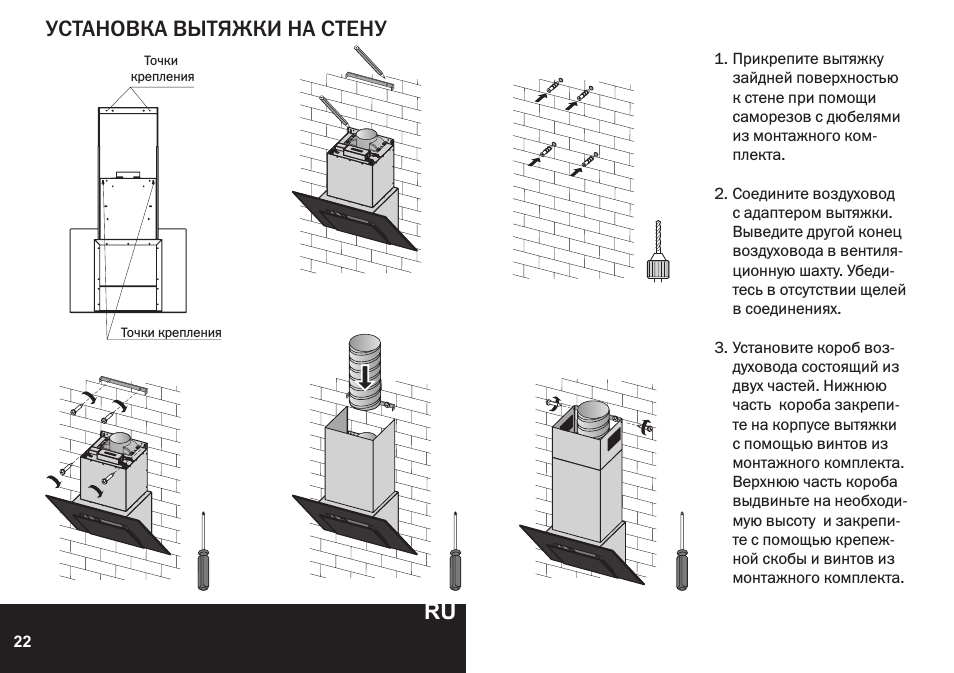

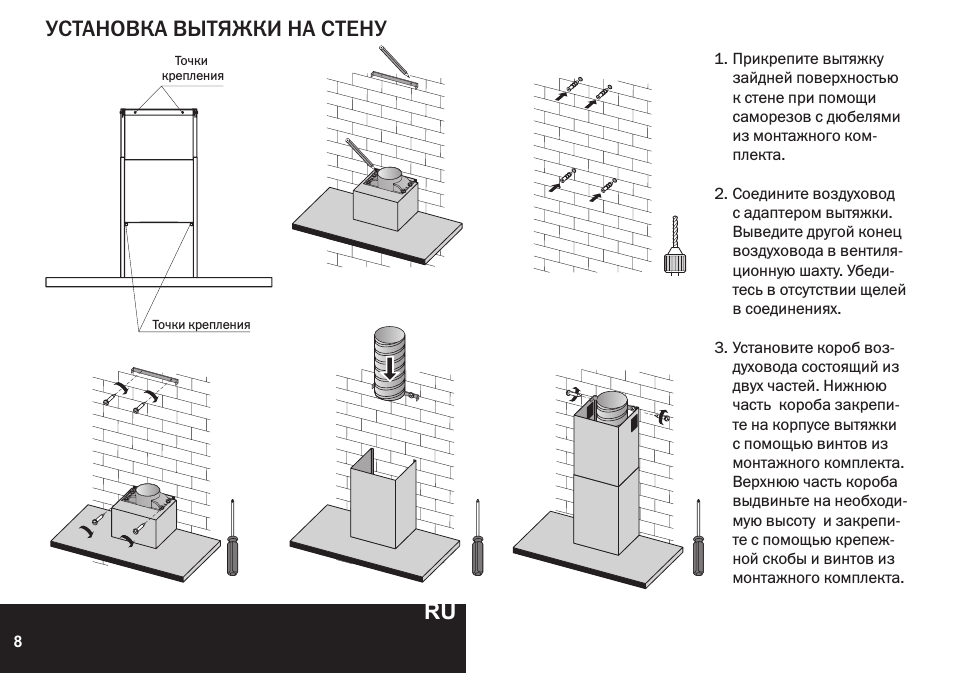

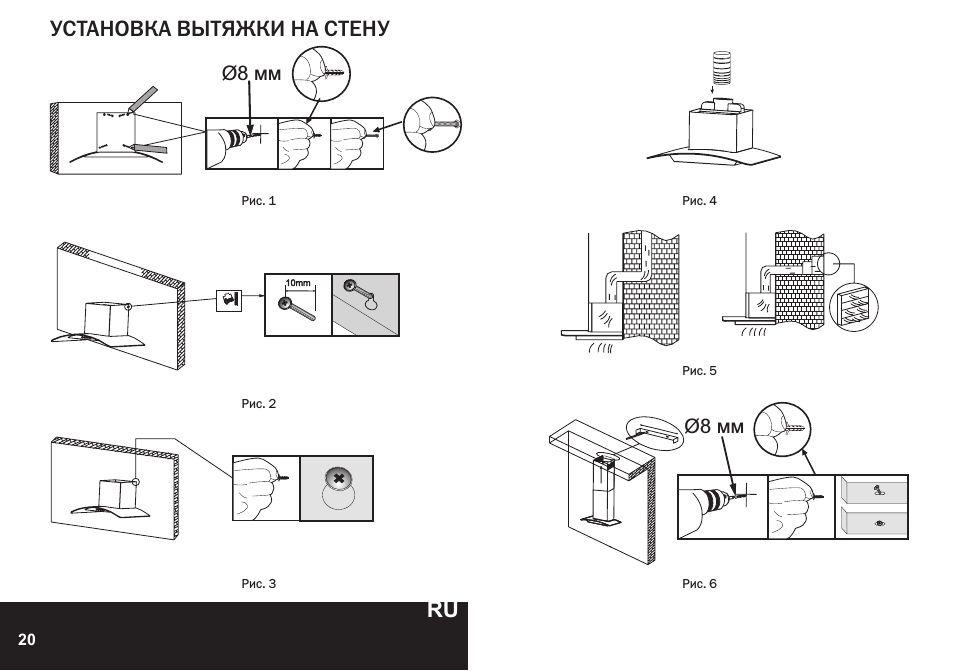

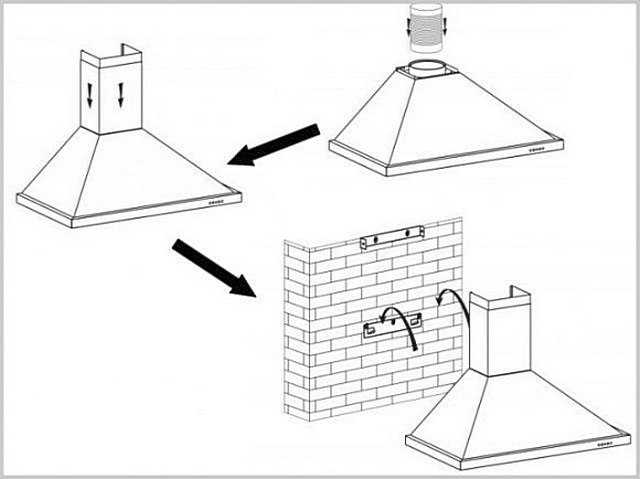

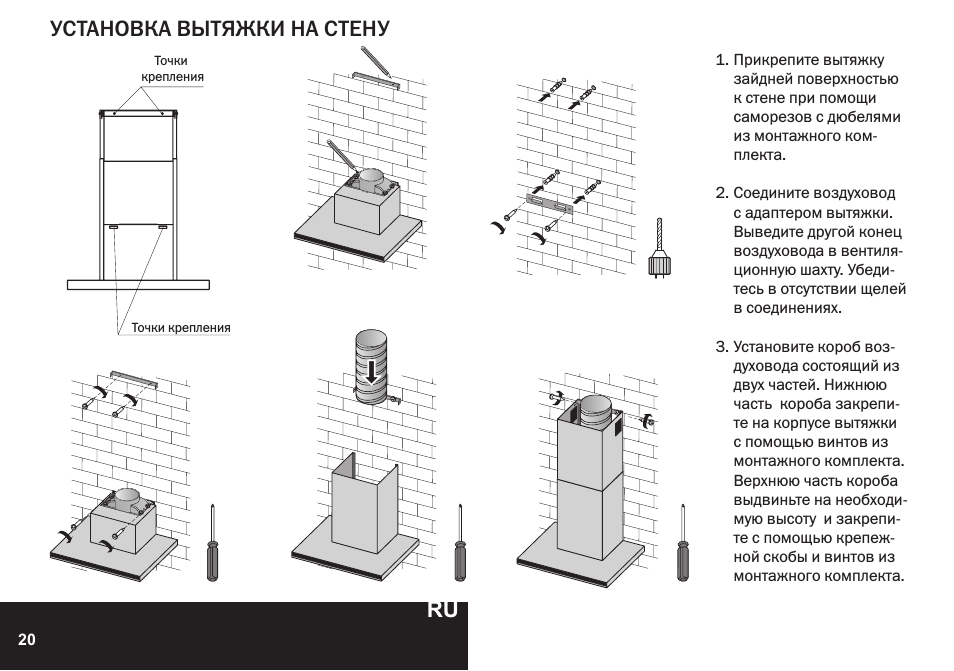

Установка стенового типа

С помощью рулетки измеряется расстояние между крепёжными отверстиями вытяжки, и их положение переносится на стенку. Обычно фиксация происходит на четырёх саморезах, одна пара служит для навешивания устройства, а вторая жёстко прижимает конструкцию к стене.
В середину вытяжки устанавливается переходник, идущий в комплекте, предназначенный для подключения воздуховода. Прикручивается он четырьмя винтами.
С помощью перфоратора высверливаются отверстия в стене, в которые устанавливаются дюбели.
В верхний ряд вкручиваются крючки, обычно это саморезы с широкой шляпкой.
На эти крючки через специальные отверстия вешается купольный корпус вытяжки.
В оставшиеся два отверстия вставляются саморезы, и вся конструкция притягивается к стене.
Подключается электрика. Следует отметить, что на этом этапе следует не забыть обесточить электрическую линию, с которой соединяется вытяжная техника.
Проверяется правильность подключения, например, путём включения подсветки вытяжки.
К переходнику вытяжки подключается гофрированная трубка и прижимается хомутом.
Обратный конец присоединяется к вентиляционному каналу и также сдавливается хомутом.
В случае необходимости стыки замазываются герметиком.
На последнем этапе надевается декоративная накладка П-образной формы, закрывающая вентиляционный канал.

Аналогично можно повесить и подвесную конструкцию. Единственное отличие от стеновой конструкции в том, что в ней предусмотренные крепления располагаются не сзади купола, а в верхней его части. На потолок устанавливается базовая платформа, к которой крепятся тросики. На них в дальнейшем необходимо повесить вытяжку. Для этого тросики продеваются в ушки, расположенные на устройстве, и крепко притягиваются.

Естественная и принудительная вентиляция на кухне – что выбрать?

Установка вытяжки на кухне

Монтаж кухонной вытяжки своими руками зависит от вида и расположения вентканала. Установить вентиляцию можно внутри кухонного шкафа или сделать отдельно расположенную модель в виде каминного колпака или наклонной панели.

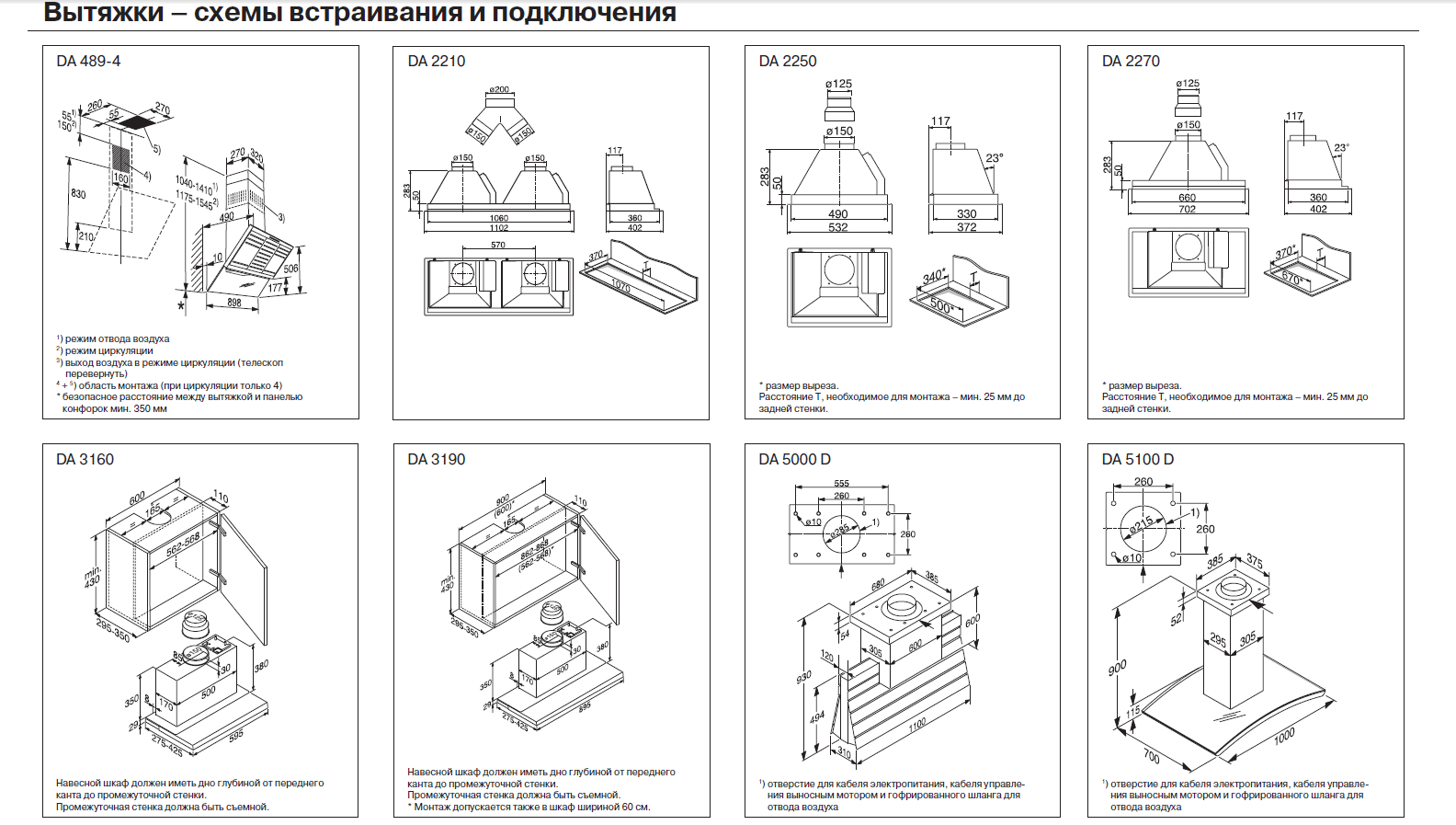

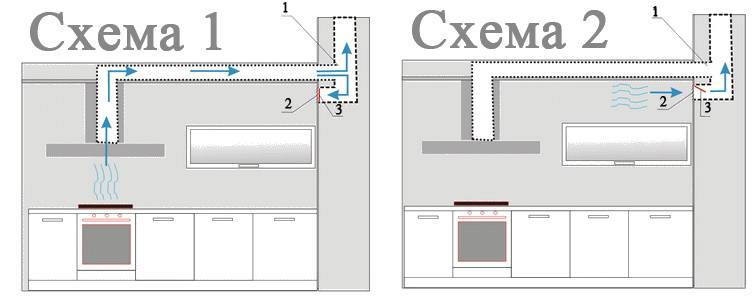

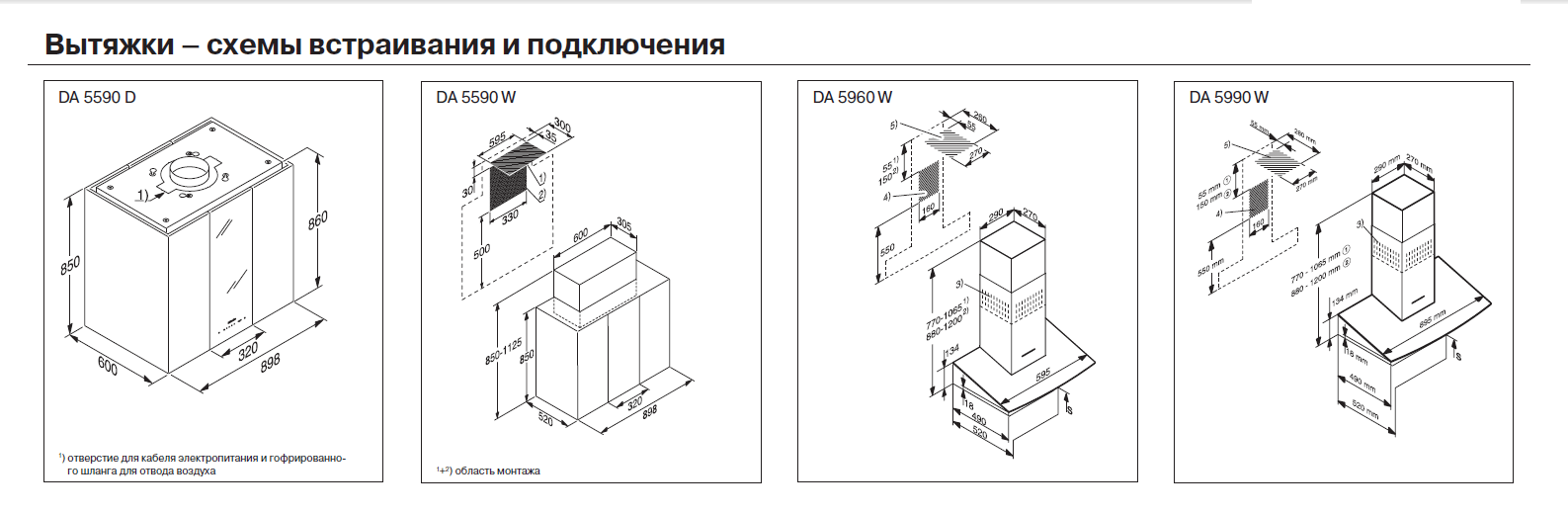

Схема установки

часто нарушает ту вентиляцию, которая установлена в квартире. Если для монтажа вытяжки сделать ещё одно отверстие для воздухоотвода, качество воздухообмена не улучшится, поскольку сечение вентиляционной шахты после подобных манипуляций не изменится.

Такая схема установки вытяжки препятствует возникновению обратной тяги и осуществлению естественной вентиляции, когда вытяжное оборудование выключено.

Чтобы правильно подключить вытяжку на кухне, необходимо правильно установить обратный клапан: в горизонтальном канале ось крепления заслонки должна принять горизонтальное положение, а более тяжёлый участок был наклонен книзу. Без воздушного напора клапан будет закрыт.

Установка вентилятора

Самодельная вытяжка для кухни может изготавливаться из вентилятора, вмонтированного в стену. Для этого необходимо:

Отметить на стене место для установки вентилятора, затем проделать отверстие нужного диаметра.
В отверстие вставляется вентилятор, а свободное пространство между стеной и оборудованием заполняется монтажной пеной.
С внешней стороны устанавливается решётка.
После проведённых манипуляций вентилятор можно подключить к электросети.

Вытяжка на кухне своими руками

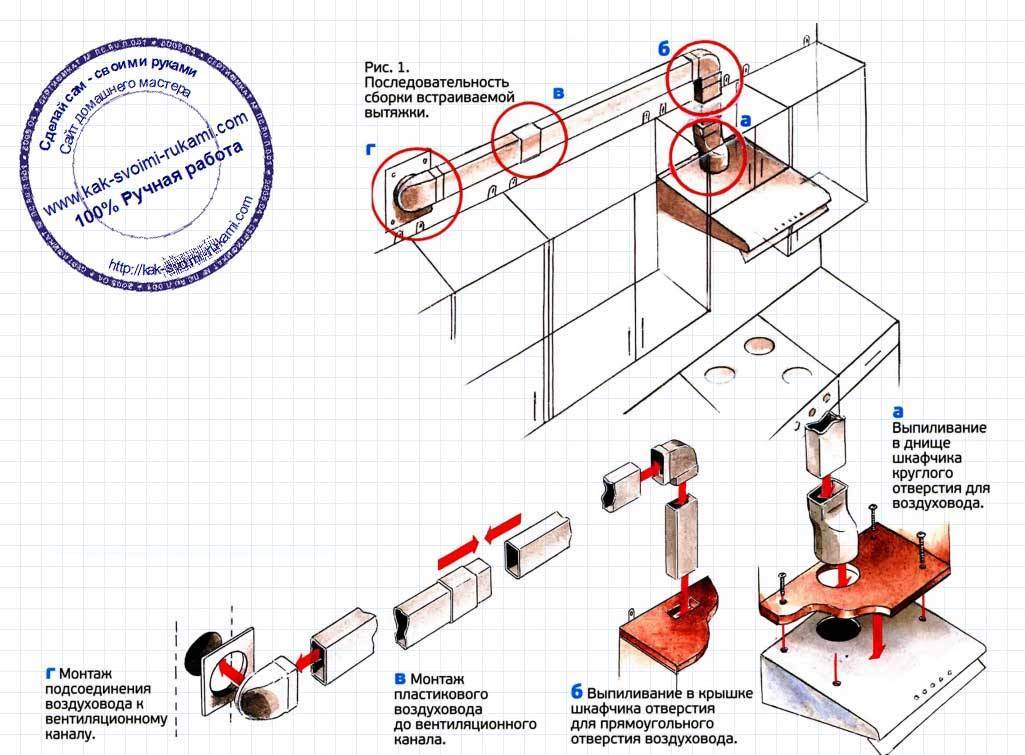

Сделать вытяжку на кухне своими руками можно, встроив её в шкаф или без него. Встроенная вентиляция выглядит органично с кухонным гарнитуром. Этапы её монтажа заключаются в следующем:

Изготавливается алюминиевый или металлический короб с обратным клапаном. Для удобства, его можно приобрести готовым.
На верхней доске шкафа размечается отверстие в соответствии с нижним окном «хлопушки». Для окончательного монтажа нужно очертить бока «хлопушки».
В нижней части шкафа вырезается отверстие по краю нижней части вытяжки.
Далее, снимаются полки шкафа и вырезаются лобзиком отверстия под воздуховод, чтобы монтировать вытяжку.
Сверху шкафной доски вырезается квадратное отверстие под окно «хлопушки» с припуском 3—5 мм по краям.
Устанавливается гофра: в округлые отверстия продевается гофра, верхний конец которой формируется руками по форме квадрата и просовывается в верхнее отверстие.
Шкаф с гофрой устанавливается на место.
Вытяжка на кухню своими руками вставляется в вырезанное отверстие шкафа. Все места соединения гофры, «хлопушки» с отверстиями необходимо обработать силиконовым герметиком, а затем монтажной пеной. Вытяжка для кухни своими руками прикрепляется к шкафу на саморезы.
На вытяжной патрубок надевается гофра и закрепляется хомутом. Герметизировать это соединение не нужно, поскольку это затруднит разборку для чистки вентиляции, а также будет создавать перепады давления на участке перехода патрубка в гофр.

При использовании не гофрированных, а пластиковых труб для воздуховодов, установка осуществляется путём соединения их с комплектующими уголками и дальнейшей проводкой до вентканала.

Если установка вытяжки на кухне своими руками осуществляется в виде монтажа отдельной конструкции, изготавливается металлическая рама из уголка 20–25 мм по размерам варочной поверхности. Она крепится к стене под раструб вытяжки. Сам воздуховод устанавливают под короб из гипсокартона. «Хлопушка» укладывается на верхний срез короба, так же, как на шкаф.

Чтобы знать, как самому сделать вытяжку на кухне, необходимо учитывать практические рекомендации и советы специалистов этой области. Резюмируя эти рекомендации, можно отметить следующее:

Вентиляция на кухне своими руками должна быть не только вытяжной, но и приточной.
При монтаже воздуховода необходимо избегать большого количества его изгибов, чтобы обеспечить хорошую тягу.
Чтобы обеспечить хорошую тягу, необходимо очистить шахту здания от засоров.
Противостоять подаче отработанного воздуха поможет установка обратного клапана.

Правильно выбранный не имеет привода, пружины, но у него есть заслонка, со смещённой относительно центра осью поворота.

Типы и классификация кухонных вытяжек

По принципу действия вытяжки делятся на эвакуирующие и циркуляционные. Первые выбрасывают воздух наружу, вторые – прогоняют через фильтр с поглотителем запаха и выпускают обратно в помещение. Эвакуирующую вытяжку можно превратить в циркуляционную, поставив вместо воздуховода угольный фильтр, наподобие тех, что применяются в противогазах.

Циркуляционные вытяжки не мешают работать штатной вентиляции, но особой популярностью не пользуются: они дороже, фильтр не обеспечивает 100% очистки и требует периодической замены. Кроме того, эвакуирующая вытяжка выбрасывает заодно и избыточное тепло, а циркуляционная – нет.

По месту установки вытяжки делятся на встраиваемые (интегрированные), настольные, каминные и потолочные островные. Настольная вытяжка – горизонтально расположенный продолговатый раструб, являющийся частью технологического кухонного оборудования. Применяется в профессиональных кухнях.

Каминная вытяжка – отдельное устройство и неотъемлемая часть дизайна кухни. Каминные вытяжки ставят в элитных кухнях и часто проектируют индивидуально. Потолочная островная вытяжка – несколько воздухозаборников в потолке. Для устройства требует наличия фальшпотолка и развитой системы воздуховодов; монтаж ее своими силами сложен и требует немалых затрат.

Несколько советов

При установке вытяжки, основываясь на опыте специалистов, стоит придерживаться некоторых советов.

При монтаже нужно ориентироваться на рост хозяйки. Если ее рост ниже 160 см, то вытяжку лучше установить пониже. В этом случае оптимальное расстояние между плитой и вытяжкой будет 60 см.
Не стоит располагать какие либо провода над устройством. Во-первых, это нарушает технику пожарной безопасности, провода могут накалиться и вызвать пожар. Во-вторых, это портит общий эстетический вид. Согласитесь, висящие над вытяжкой провода только испортят общую картинку.
Любой прибор при своей работе издает шум. Какую бы модель вытяжки вы не приобрели, она все равно будет шуметь. Чтобы как-то снизить шум, стоит использовать пластиковый воздуховод

Его конструктивные особенности позволяют уменьшить шум.
При монтаже вытяжки стоит обратить пристальное внимание на прилагаемую инструкцию. В ней указаны все рекомендации по установки, они выработаны с учетом большого опыта по эксплуатации.
Если стены в вашем доме сделаны из сибита, то можно использовать простые саморезы

Это облегчит процесс монтажа, при этом крепление будет достаточно надежным. Но тут главное точно рассчитать место установки. Этот материал довольно легко крошиться, и повторное вкручивание самореза будет невозможно.

Теперь вы смело можете приступать к монтажу вытяжки на кухне, в этом нет ничего сложного, все когда-то приходится делать впервые. Главное соблюдать все рекомендации и инструкцию к устройству и тогда ваша вытяжка будет работать долго и эффективно.

Как подключить вытяжку к электричеству

Существует достаточно большое количество вариантов подключения вытяжки к электропроводке на кухне или выведение отдельно розетки в пределах досягаемости сетевого шнура вентилятора.

Наиболее распространенный способ предполагает выполнение монтажа отдельного сетевого провода от ближайшей распределительной коробки на кухне до контактной группы на корпусе вытяжки.

Вариант хороший, но довольно трудоемкий и не всегда оправданный, например, если монтаж мебели и вытяжки выполняют по временной схеме. Если мебель и обстановка на кухне в будущем будут меняться, то проложенная проводка станет только обузой для хозяев. Поэтому на сегодня лучший вариант – обустройство в кухне выделенной электрической розетки для подключения электровентилятора вытяжки.

Где лучше расположить розетку для вытяжки

Наиболее традиционный способ монтажа розетки предполагает установку разъема непосредственно рядом с корпусом вытяжки. Специфика навешивания на стену в кухне мебельных шкафов не позволяет выполнить поверхностный монтаж проводки, поэтому провод протягивают в пластиковом гофре по заранее вырезанному пазу в штукатурке стены.

Часть задней стенки шкафчика вырезают, чтобы получить доступ к розетке.

Менее известный способ прокладки проводки предусматривает монтаж провода внутри воздуховодного канала. Провод заводят внутрь пластиковых труб через стык между секциями и выводят непосредственно перед корпусом вытяжки. Способ небезопасный для людей и оборудования кухни, даже если трубы воздуховода выполнены из пластика.

Заземление и зануление, монтаж розетки

Обязательным условием безопасного пользования вытяжкой в кухне является подключение корпуса вытяжной системы к контуру заземления. Если в доме нет специальной заземляющей шины, то металлический каркас вытяжки подключают через автомат УЗО к заземлению распределительного щита.

Кроме того, для пластиковых воздуховодов потребуется выполнить монтаж защитной петли из медного многожильного провода. В процессе движения воздуха образуется большое количество статического электричества, которое в целях безопасности необходимо отводить в заземление. В противном случае при попытке открыть шкафчик посетители кухни будут испытывать легкий удар током.

Почему кухонная вытяжка должна перекрывать стол плиты

Требование не очевидно, некоторые новые вытяжки работают иначе. Видели в рекламе наклонные порталы, которые доходят максимум до середины. Кухонные вытяжки имеются, большая мощность, поток восходящего воздуха втягивается внутрь за счет производительного вентилятора. Стоит понизить обороты, открыть горелки на полную катушку, новые потолочные обои начнут обрастать слоем жира. Отмыть будет непросто, старайтесь избегать опасных ситуаций.

Полезно напомнить: портал берите побольше. Заметьте, некоторые производители запрещают держать выключенными изделия, пока огонь горит. Кухонная вытяжка погорит. Вентилятор должен крутиться, создавая движение.

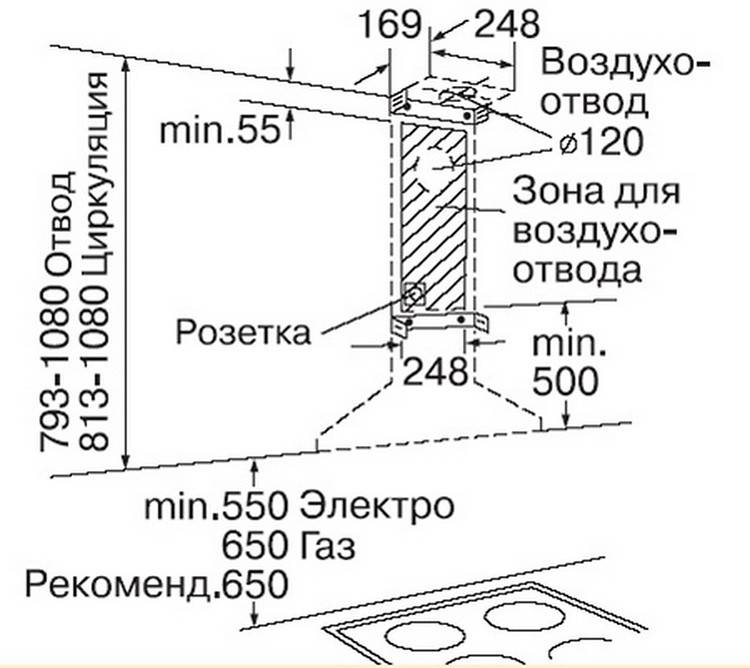

Где устанавливать кухонную вытяжку

Установка кухонной вытяжки ведется согласно инструкции. У дорогих моделей, изделий известных фирм вариантов 3-5, прочих – один. Главными факторами считайте высоту подвеса над кухонной плитой, перекрытие порталом поверхности рабочего стола целиком, количество изгибов воздуховода. Центральные аспекты, определяющие работоспособность вытяжки. Если подвесить портал слишком низко, начнут гореть, плавиться жировой фильтр, иные элементы конструкции. Вход кухонной вытяжки расположен слишком высоко – часть продуктов сгорания будет проходить мимо. Низко подвешенное оборудование будет мешать повару. Критериев выбора места под кухонную вытяжку много.

Телевизионные передачи, видео Ютуб, обзоры дают противоречивые рекомендации касательно высоты установки кухонной вытяжки, советуем следовать руководству по эксплуатации. Цифры услышите разные, производитель изучил, какую мощность дают конфорки, вне зависимости питается ли варочная панель газом или электричеством. Тяжкий труд проделан сервисными бригадами крупных концернов, зачем плыть против течения. Например, в инструкции указано:

Минимальная высота подвеса над газовой плитой составляет 65 см.
Минимальная высота подвеса над кухонной плитой составляет 55 см.

Расстояния, отмеренные от крышек конфорок, не от стола плиты, рекомендуем выдерживать. Дистанции определяются количеством горелок, размерами портала, умная передача руководство по эксплуатации заменить неспособна. Инструкции нет – скачайте, побороздив интернет, сегодня найдете бумаги.

Наконец, для тяжелых случаев, кухонная вытяжка настолько простая, что лишена инструкции, рекомендуется выбрать расстояние максимальное, рекомендованное найденными источниками. Портал по возможности перекрывает конфорки с запасом 5–10 см. Уместно накрыть куполом горелки, работающие чаще (хозяйка может пользоваться из четырех расположенными по диагонали, накрыть не удастся).

Каждый соберет вытяжку своими руками, получив соответствующий опыт работы, обрабатывая металл. Использовать прибор по правилам нельзя, многие горн строят сами, здесь только вытяжка. Отверстие купола снабдите вентилятором ванной комнаты. Прибор обязан выдерживать повышенные температуры. Лучше для кухонной вытяжки выбрать стальной вентилятор, известны случаи – нормально работал пластиковый. Обсуждали вопрос, как изготовить конструкцию своими руками, упомянем: размеры можно позаимствовать аналогичной конструкции

Обратите внимание: у современных вытяжек используются тангенциальные вентиляторы, можно взять из старого пылесоса, благо крыльчатка имеется. Кухонная вытяжка работает в длительном режиме (без перерыва)

Потрудитесь снабдить устройство предохранительными механизмами. Иные пылесосы лишены защиты против перегрева по тривиальной причине: мотор обдувается отфильтрованным воздухом, забираемым через шланг. Кухонной вытяжке номер принесет вред. Воздух плиты горячий, может нагревать дополнительно двигатель кухонной вытяжки, не охлаждать. Проблема решается просто. Найдите в старой бытовой технике термопредохранитель на 135 или 145 ºС. Посетите рынки. Плотно к виткам обмотки статора примотайте приобретение, подавайте питание через элемент защиты.

Большинство пылесосов лишено варисторов. Элементы избавляют от пробоя коллектора (искра). Более подробно читатели осведомятся на специализированных сайтах, напаиваются варисторы параллельно щеткам одним концом, вторым сажаются на корпус двигателя. Отсутствуй заземление, пробой пойдет оболочкой мотора, не выходя в цепь, не наводя помехи, не сжигая нежные электронные устройства.

Высота установки вытяжки вопрос решенный. Двигатель пылесоса шумный, есть шанс, соседи вызовут подкрепление, наряд узнает, кто завывает в вентиляционном канале. Логично заменить коллекторный мотор асинхронным. Корпус, крыльчатку взять пылесоса. Сложный процесс, если распирает желание сделать кухонную вытяжку своими руками…

Как установить вытяжку?

Процесс установки купольных и наклонных вытяжек похож. Выполнить монтаж можно и своими руками. Давайте подробно разберем процесс крепления кухонной вытяжки.

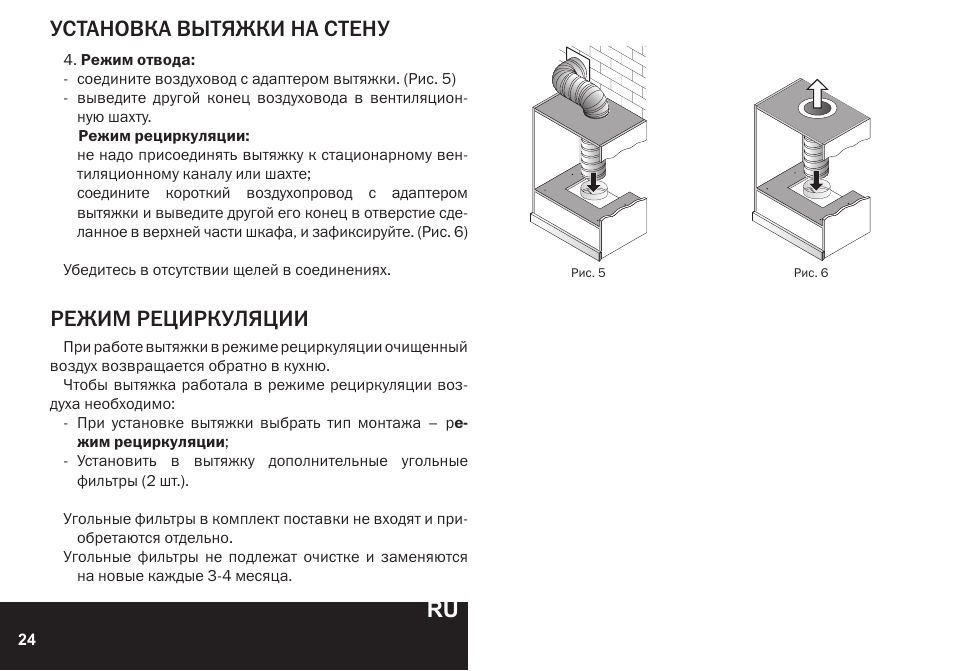

Рециркуляционная система

Такую вытяжку не нужно соединять с общей шахтой. Ее достаточно закрепить на стене над плитой. Если варочная панель установлена на большом расстоянии от вентиляционного отверстия, подойдут вытяжки с рециркуляцией.

Устанавливаем обратный клапан

Монтаж устройства начинают с установки обратного клапана. Эта деталь мешает воздуху из общего стояка проникнуть внутрь помещения. Сделать такой клапан можно и своими руками. Для этого достаточно купить небольшой кусок жестяного материала и собрать из него короб. Его размер высчитывается с учетом размера воздуховода. Диаметр короба должен составлять ¾ диаметра воздуховода.

После этого из алюминиевого листа в 5 мм вырезают пластину, которая будет выполнять роль заслонки. Ее необходимо установить на пружине к коробу, чтобы воздух выталкивал ее при выходе из кухни. Если при обратном потоке воздуха заслонка не открывается, значит, конструкция собрана правильно. Пружина делается из обычной проволоки. Достаточно длины 12 см, ширины 5 мм и толщины 0,3 мм.

Монтаж

Когда клапан установлен, можно переходить к креплению самой вытяжки. Необходимый крепеж будет прилагаться в комплекте с оборудованием. Перед монтажом необходимо правильно разметить расстояние. В инструкции по эксплуатации вытяжки будут приведены нормы расположения вытяжки. После того, как основные точки будут отмечены, нужно проверить горизонтальность уровнем и просверлить в стене отверстия. Для надежного крепления достаточно вставить дюбель и закрутить саморезы.

Как установить воздуховод?

Установить гофру легче, чем ПВХ-трубы. Ее нужно растянуть до подходящей длины, а лишнее обрезать. В шахту необходимо установить клапан. Его корпус крепят к стене. Воздуховод соединяют с патрубком одной стороной, а вторую вставляют в шахту. Чтобы места соединений были крепче, используют строительные хомуты. Для того, чтобы спрятать конструкцию, используют гипсокартон или пластиковые панели.

Гофра используется на кухнях, где плита находится далеко от выхода вентиляции. В таком случае воздуховод можно протянуть дальше. Стоит учесть, что при каждом повороте и сгибании гофры теряется около 10% от ее пропускной способности.

Подключение к электросети

Перед началом монтажа устройства нужно уточнить, какое расстояние от ближайшей розетки до нее, и какой длины нужен шнур. Если расстояния не хватает, то новую розетку или перенести уже существующую. Не стоит использовать удлинители. Помните, что размещать розетку рядом с раковиной или нагревательными элементами опасно. Самый безопасный вариант- прокладка скрытой проводки сверху навесных шкафов.

Перенести розетку в нужное место можно своими руками. Но если опыта работы с электричеством нет, то лучше доверить это дело профессионалу.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

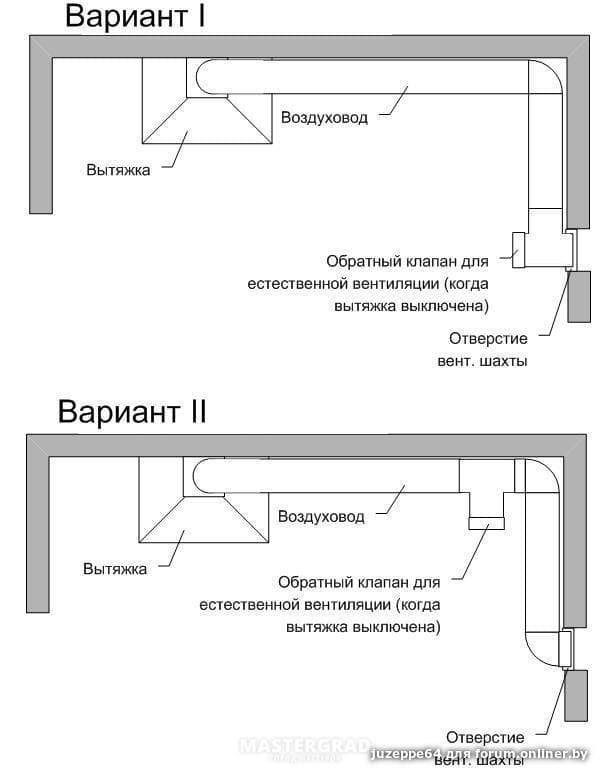

Чтобы вытяжка не мешала естественной вентиляции в кухне

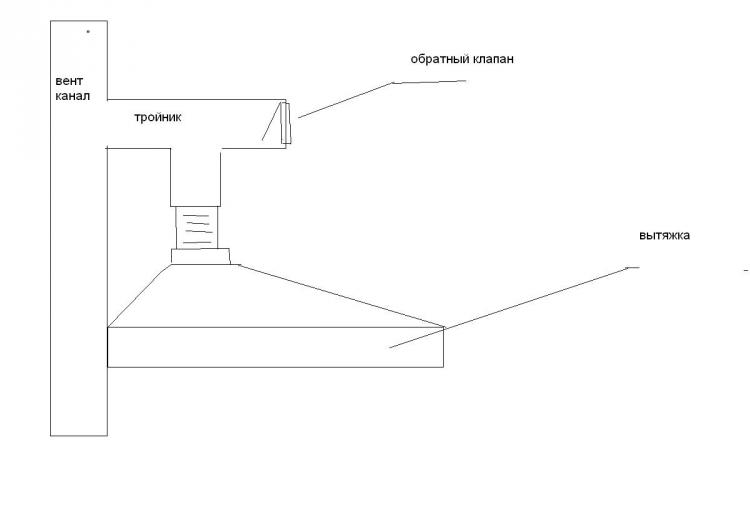

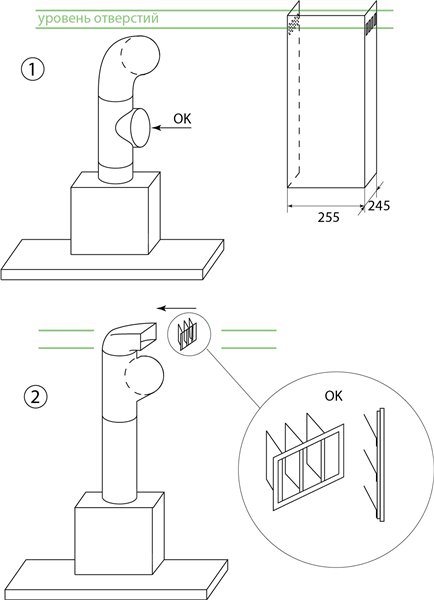

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Простой способ монтажа вытяжки на кухне по шагам
