Фундамент УШП: Что скандинаву хорошо, то русскому…?

УШП фундамент – чем вызвана необходимость его обустройства

Несмотря на освоение новых нефтяных месторождений, увеличение объемов добычи твердого топлива и природного газа, цены на указанные энергоносители постоянно растут. Резкое возрастание стоимости невозобновляемых источников энергии затронуло строительную сферу, послужило толчком к созданию энергонезависимых строений. Для уменьшения теплопотерь недостаточно теплоизолировать стены, крышу, оконные проемы. Требуется новый подход.

Плиты при закладке располагают по размеру в зависимости от месторасположения

Он реализован в утепленной шведской плите, которая позволяет:

• минимизировать потери тепловой энергии;
• создать благоприятные условия проживания;
• предотвратить образование сырости, развитие плесени.

Именно с этими моментами связана целесообразность его возведения. Конструктивные особенности УШП фундамента позволяют обеспечить в помещении комфортную температуру, не насыщая дом дорогостоящим оборудованием для обогрева. Утепленная шведская плита гармонично вписывается в концепцию энергосберегающего строения с уменьшенным объемом потребления энергии.

Любой ли пенополистирол подойдет для УШП?

Теоретически да: этот вид теплоизоляции отличает высокая прочность, близкое к нулю водопоглощение, низкая теплопроводность. Но выбор обычного пенополистирола действительно чреват проблемами. Он может дать усадку, в таком фундаменте могут поселиться грызуны. Поэтому лучше выбирать специализированные продукты.

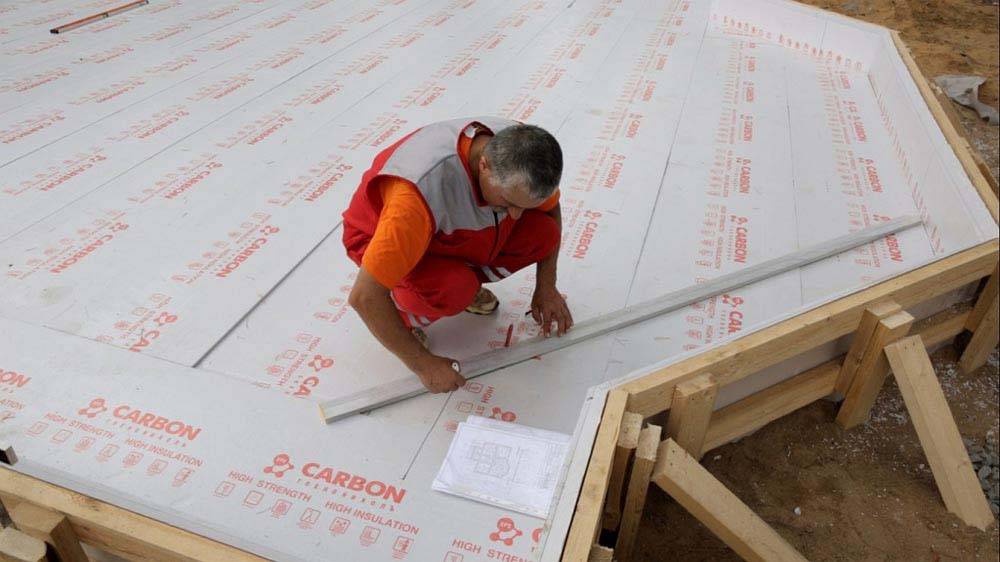

Заметив интерес к технологии УШП, специалисты Научного центра нашей Корпорации задались целью разработать материал, который бы исключал эти недостатки. Результатом их работы стал экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP – единственный в России специализированный утеплитель для УШП. Он производится с добавлением наноулерода, который придает ему характерный серебристый оттенок. Такая технология позволяет снизить теплопроводность материала и повысить его прочность. Так, благодаря низкой теплопроводности для достижения нужного результата достаточно всего 20 сантиметров материала

Важное преимущество специализированной марки полимерной изоляции – ее повышенная устойчивость как к 10%-ной (как принято рассматривать в строительстве), так и при 2%-ной (возможность определить наименьшую усадку) линейной деформации. Фундамент с применением этого материала способен гарантированно выдержать нагрузку 20 тонн на кв

м. XPS ТЕХНОНИКОЛЬ CARBON ECO SP химически стоек и не подвержен гниению. Его непривлекательность для грызунов подтверждена испытаниями НИИ дезинфектологии и дератизации. Кроме того, как и другие продукты линейки ECO, этот продукт прошел добровольную сертификацию «Листок жизни», подтвердившую безопасность его применения, в том числе, в коттеджном строительстве.

Что касается стоимости УШП, то цена такого фундамента действительно немного превышает альтернативные варианты. Но в совокупности с работами по прокладке коммуникаций и монтажу чернового пола сумма получается даже ниже. Кроме того, выгоды УШП ощутимее, если рассматривать затраты с учетом всего жизненного цикла здания. Ведь сокращение теплопотерь будет ежемесячно возвращаться в ваш кошелек в виде экономии на оплате услуг ЖКХ. Хочу еще раз подчеркнуть, что «Утепленная шведская плита», как и другие виды фундаментов – не универсальная технология. Она идеально подходит именно для решения определенных строительных задач. опубликовано econet.ru

Монолитная плита

Этот вариант конструкции фундамента представляет собой комбинацию плитного и ленточного основания. Наглядно, хоть и упрощенно, его можно представить в виде плоской крышки коробки, перевернутой вверх дном.

Сначала строится лента, а поверх нее заливается монолитная плита таким образом, чтобы ее края опирались на ленту. Получается, что дом опирается на плитное основание, имеющее ленточный фундамент.

Такая комбинация позволяет объединить преимущества двух типов основания, получив в результате снижение нагрузки на ленту от перераспределения веса постройки и возможность ее усиления в участках наибольшей нагрузки.

Преимущества плиты состоят в низком удельном давлении на грунт, вызванном большой площадью опоры. Основание перемещается вместе с домом при возникновении подвижек почвы, не разрушаясь и не причиняя вреда постройке.

Лента, установленная под плитой, снижает возможность бокового смещения, сдвигающего платформу с песчаной подушки. Кроме того, появляется дополнительное усиление по периметру несущих стен, снижающее нагрузку на плиту.

Итогом такого объединения становится возможность снизить толщину плиты и площадь сечения ленты, взаимно усиливающих друг друга, что дает заметную экономию строительного материала.

К недостатками можно отнести необходимость тщательного обследования гидрогеологических условий участка, достаточно сложный инженерный расчет проекта и большое количество трудовложений, в частности — земляных работ.

Сборка фундамента

По краям конструкция укрепляется брусьями, а поверх дренажа укладывается слой гидроизоляции из рубероида, например. Ее края должны выступать наружу на величину, равную толщине монолита. После этого согласно инструкции кладется несколько слоев теплоизолятора из плит пенопласта, в которых затем обустраиваются ребра жесткости.

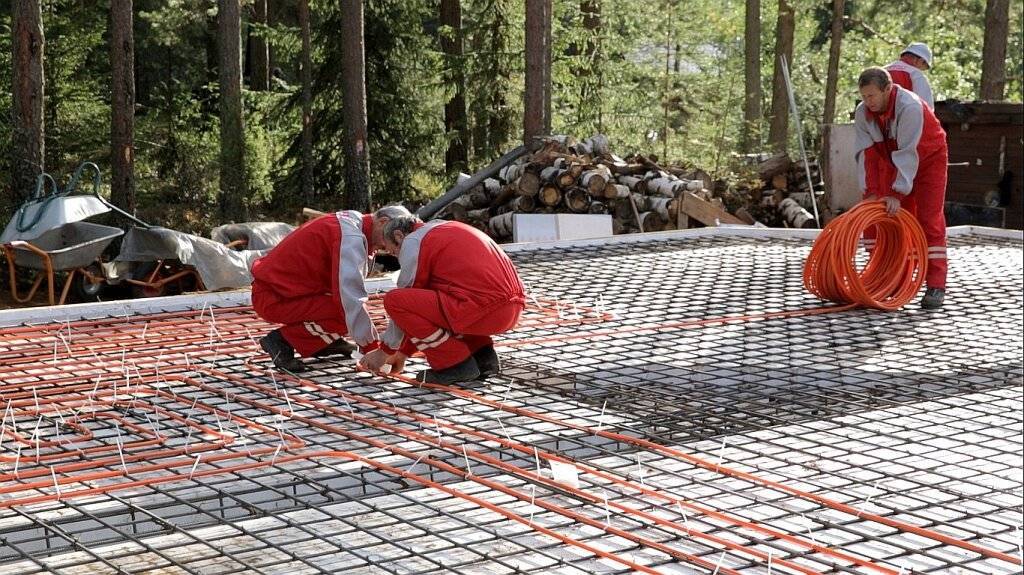

Поверх утеплителя укладываются арматурные прутья толщиной 12 миллиметров, связываемые в перекрестьях отожженной мягкой проволокой.

Параметры усиления выбираются с тем расчетом, чтобы толщина бетонного слоя в этом месте была не менее 30 миллиметров. Непосредственно по сетке прокладываются трубы теплого пола, после чего их крепят к ней специальными хомутами. В местах, выделенных для установки ребер жесткости, трубки размещаются в прочных гильзах. Распределители системы «теплый пол» выводятся наружу, а затем надежно фиксируются на вертикально забитых металлических прутьях.

Затем система отопления заполняется теплоносителем и тестируется на герметичность под нормальным давлением. Непосредственно перед бетонированием нужно будет вывести наружу и заглушить трубные выводы инженерных систем, после чего в подготовленную ранее опалубку заливается жидкий бетон.

В процессе заливки раствор уплотняется с помощью вибратора, что позволяет избежать образования пустот, которые особо опасны в местах укладки арматуры. После этого поверхность монолитного основания выравнивается и надежно укрывается полиэтиленовой пленкой.

При сооружении фундамента по данной технологии (на основе УШП) важно соблюдать требования заводской инструкции по сборке. Лишь при выполнении этого условия удается получить надежное фундаментное основание, воспользовавшись которым впоследствии можно будет построить комфортное и вполне надежное жилище

Что потребуется для строительства

К выполнению работ следует подготовиться. Потребуются материалы и инструменты согласно перечню:

• компоненты для приготовления бетона;
• геотекстильная ткань;
• листовой пенополистирол;
• стальные прутки;
• проволока для вязания;
• комплект оборудования для обогреваемого пола;
• трубы для прокладки коммуникаций;

Для того, чтобы конструкция стояла долго и не знала таких проблем, как пучения или растрескивания, нужно ее хорошо утеплить

• песок и щебень для подушки;
• доски для опалубки;
• бетономешалка;
• лопаты;
• правило;
• вибратор для бетона;
• уровень.

Позаботьтесь также о спецодежде, защитных очках и перчатках.

Любой ли пенополистирол подойдет для УШП?

Теоретически да: этот вид теплоизоляции отличает высокая прочность, близкое к нулю водопоглощение, низкая теплопроводность. Но выбор обычного пенополистирола действительно чреват проблемами. Он может дать усадку, в таком фундаменте могут поселиться грызуны. Поэтому лучше выбирать специализированные продукты.

Строительство фундамента «Утепленная шведская плита»

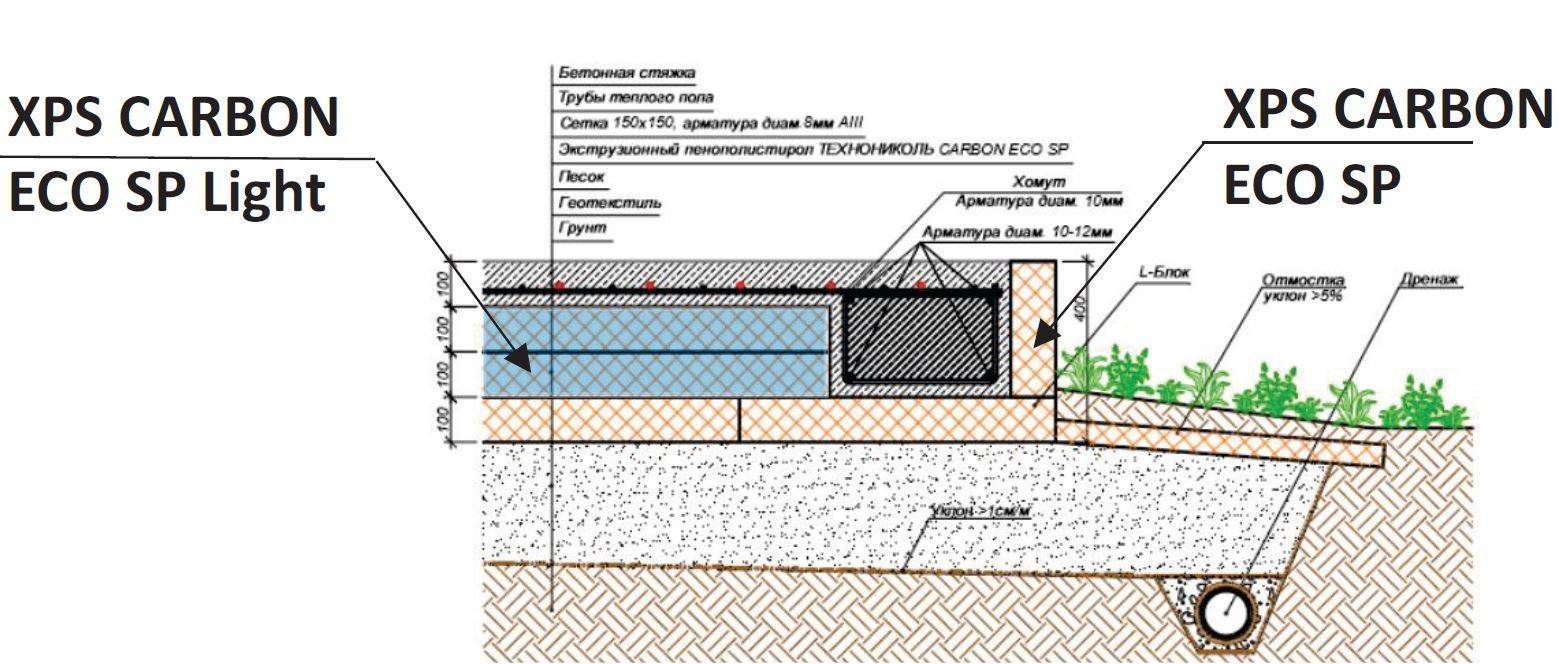

Заметив интерес к технологии УШП, специалисты Научного центра нашей Корпорации задались целью разработать материал, который бы исключал эти недостатки. Результатом их работы стал экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP – единственный в России специализированный утеплитель для УШП. Он производится с добавлением наноулерода, который придает ему характерный серебристый оттенок. Такая технология позволяет снизить теплопроводность материала и повысить его прочность. Так, благодаря низкой теплопроводности для достижения нужного результата достаточно всего 20 сантиметров материала

Важное преимущество специализированной марки полимерной изоляции – ее повышенная устойчивость как к 10%-ной (как принято рассматривать в строительстве), так и при 2%-ной (возможность определить наименьшую усадку) линейной деформации. Фундамент с применением этого материала способен гарантированно выдержать нагрузку 20 тонн на кв

м. XPS ТЕХНОНИКОЛЬ CARBON ECO SP химически стоек и не подвержен гниению. Его непривлекательность для грызунов подтверждена испытаниями НИИ дезинфектологии и дератизации. Кроме того, как и другие продукты линейки ECO, этот продукт прошел добровольную сертификацию «Листок жизни», подтвердившую безопасность его применения, в том числе, в коттеджном строительстве.

Строительство фундамента «Утепленная шведская плита»

Что касается стоимости УШП, то цена такого фундамента действительно немного превышает альтернативные варианты. Но в совокупности с работами по прокладке коммуникаций и монтажу чернового пола сумма получается даже ниже. Кроме того, выгоды УШП ощутимее, если рассматривать затраты с учетом всего жизненного цикла здания. Ведь сокращение теплопотерь будет ежемесячно возвращаться в ваш кошелек в виде экономии на оплате услуг ЖКХ. Хочу еще раз подчеркнуть, что «Утепленная шведская плита», как и другие виды фундаментов – не универсальная технология. Она идеально подходит именно для решения определенных строительных задач.

Статья подготовлена компанией ТехноНИКОЛЬ

Технология «шведская плита»

Шведская плита – это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

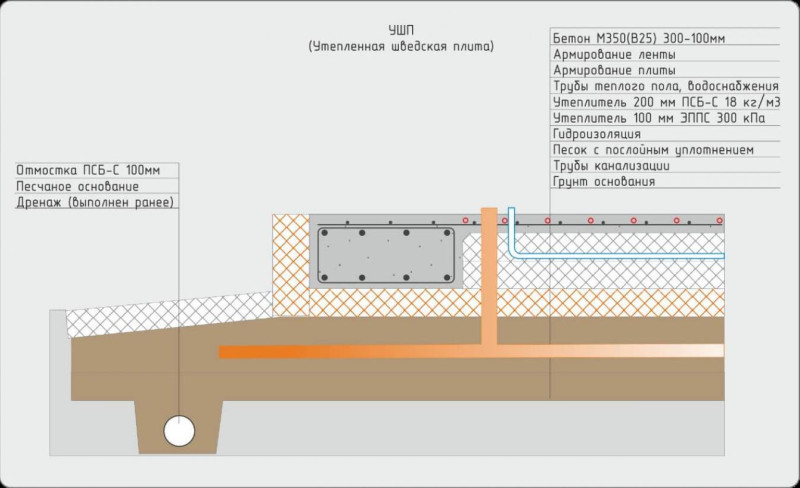

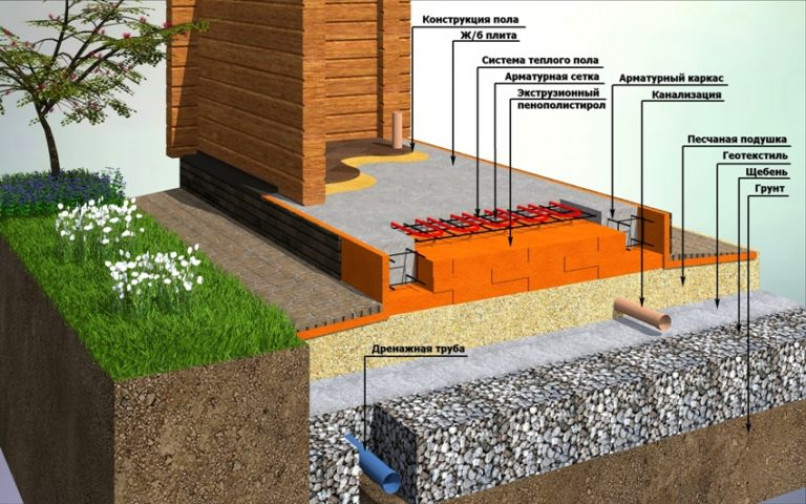

Принципиальная схема устройства утепленной шведской плиты

• Устройство фундамента и прокладка коммуникаций выполняют в ходе одной технологической операции, что позволяет сократить сроки строительства.
• Шлифованная поверхность фундаментной плиты готова для укладки напольного покрытия;
• Слой теплоизоляции ПЕНОПЛЭКС ФУНДАМЕНТ, толщиной около 20 см надежно защищает от потерь тепла, а это означает существенное снижение расходов на отопление дома и увеличение эффективности функционирования системы «теплого пола»;
• Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания;
• Закладка фундамента не требует тяжелой техники и специальных инженерных навыков.

Особенности монтажа

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня).

В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.

Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.

) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности.

Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

• Шаг 1. Снятие верхнего слоя грунта (как правило, около 30-40 см);
• Шаг 2. Утрамбовка песчано-гравийной подготовки (крупный песок, щебень);
• Шаг 3. Монтаж дренажа по периметру сооружения и трубы инженерных коммуникаций;

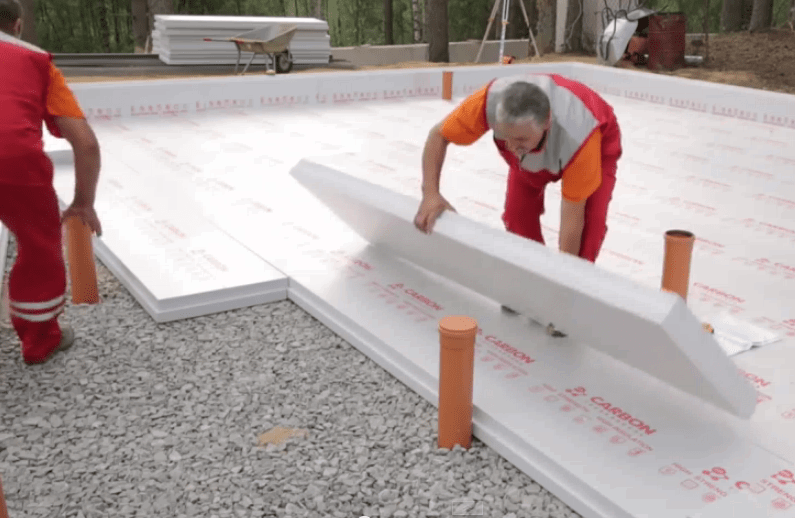

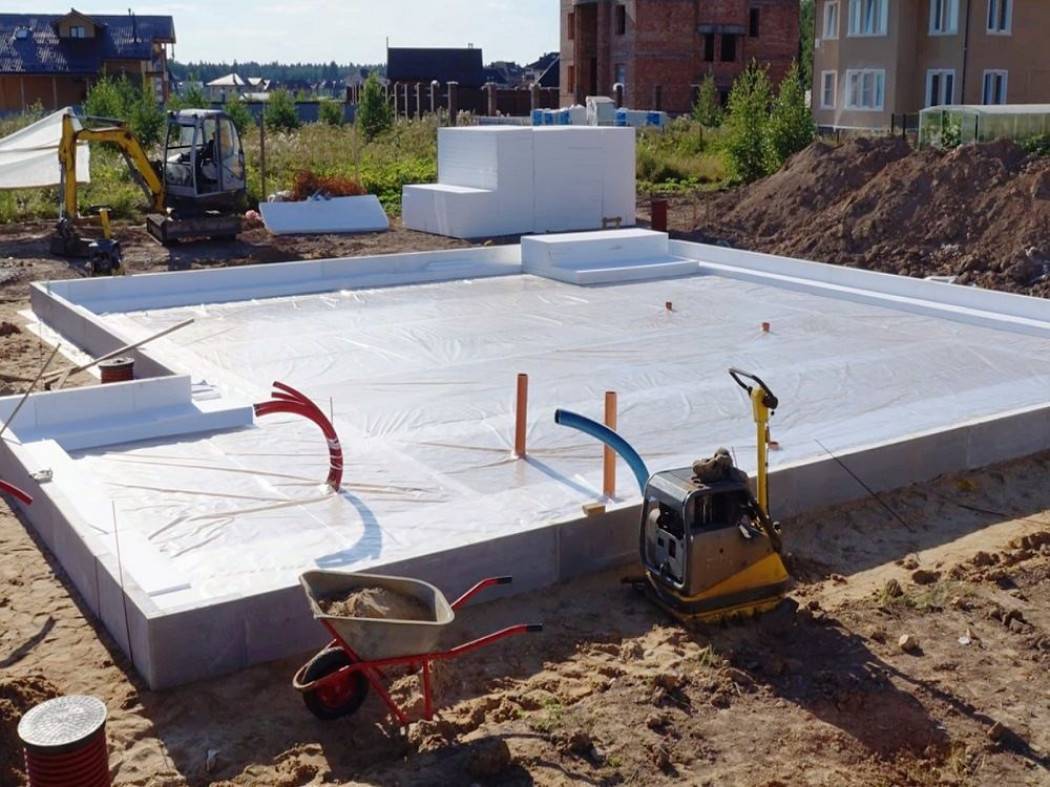

• Шаг 4. Укладка бортовых элементов и плит ПЕНОПЛЭКС ФУНДАМЕНТ в основании;
• Шаг 5. Монтаж арматурного каркаса на подставках;

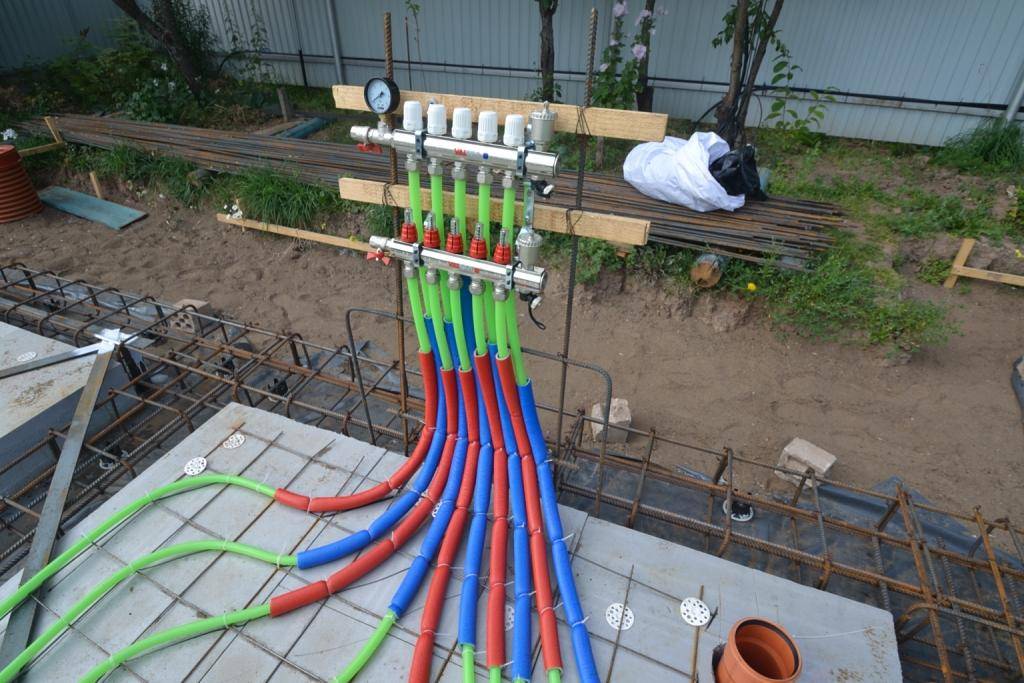

• Шаг 6. Уклада труб для системы обогрева полов, подключение их к коллектору и закачка в них воздуха;
• Шаг 7. Заливка монолитной плиты бетонной смесью.

Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола.

В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру).

В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.

УШП: дорого или нет?

К недостаткам этого фундамента относят высокую стоимость. Действительно, УШП от профильных компаний обходится в среднем от 9000 руб. до 11000 руб. за м2. То есть затраты на фундамент площадью 100 м2 – примерно миллион рублей. Это очень большие деньги! Но давайте рассмотрим альтернативный вариант, который на первый взгляд кажется бюджетным.
Выбираем под каменный дом фундамент другого типа, например, ленточный. Прибавляем к нему стоимость дренажа, утеплённой отмостки, всех инженерных систем, перекрытия первого этажа, тёплых полов и стяжки с выравниванием, а также расходы, вызванные поэтапным выполнением работ (привлечение на каждую операцию профильных специалистов, многократные закупки и доставки). В результате совокупные затраты окажутся заметно больше, чем затраты на УШП. Если за УШП вам придётся отдать 1 млн руб., то «лента» со всеми «допами», выполненная профильной компанией, обойдётся в 1,3 – 1,5 млн руб.
Посмотреть проекты домов из газобетона и запросить полную смету по ним можно в каталоге бесплатных проектов YTONG

Технология изготовления

Строительство основания требует четкого соблюдения технологии. Поэтому при монтаже фундамента УШП требуется выполнение пошаговой инструкции. На первом этапе место тщательно очищается, размечается. Котлован под основание роется на глубину до 0,4 м, это лучше делать при помощи экскаватора, а для небольшого дома это часто делается вручную.

Дно засыпается слоем чистого песка толщиной 15 см, его утрамбовывают, поливая водой для большего уплотнения. На подготовленную поверхность укладывается геотекстиль, при этом полотна на 30 см должны выступать за пределы фундамента. На материале обустраивается дренаж. Для этого на него высыпается слой гравия или щебня фракции от 20 до 40 мм, его толщина достигает 15 см. Иногда это делается в несколько слоев. Каждый слой пересыпается песком. После формирования подушки, выступающие края геотекстиля оборачиваются вокруг нее.

В дренаже прокладываются инженерные системы – канализация, водопровод, электрика в надежной изоляции. Высота отводов должна учитывать толщину фундамента, для зданий с высоким цоколем потребуется больше материалов.

Опалубка для УШП делается непосредственно из прочного утеплителя. Для этого используют пенополистирольные или фибролитовые плиты толщиной до 10 см. На углах устанавливаются блоки L-образной формы. Теплоизоляция должна быть прочной и не бояться воды. Конструкция укрепляется деревянными элементами из бруса.

Чтобы получилась шведская плита, на дренаж обязательно укладывается гидроизоляция. Допускается применение самого дешевого варианта – рубероида, но лучше использовать современные материалы. Полотнища укладываются внахлест на 150 мм, все стыки герметизируются. Края гидроизоляции должны выступать наружу на толщину будущего монолита.

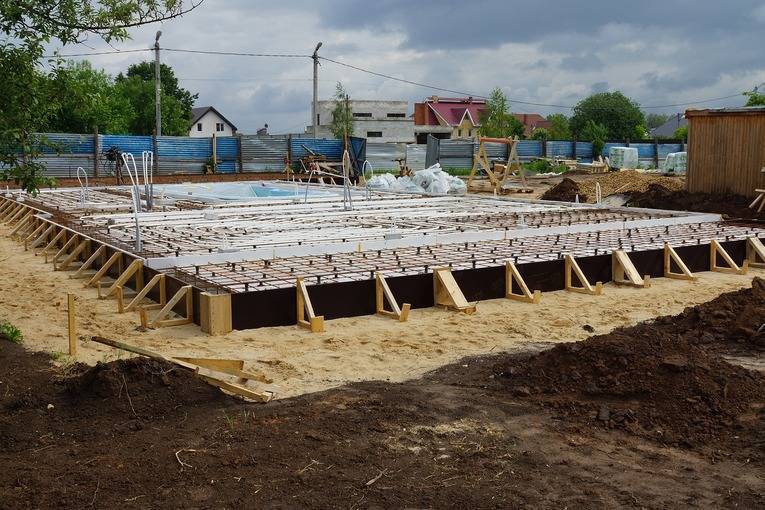

Далее при возведении фундамента из утепленной шведской плиты, технология требует укладки нескольких теплоизолирующих слоев. Пенополистирол толщиной 100 мм настилают на гидроизоляцию, в местах прохождения коммуникаций их обрезают. Второй слой утеплителя стелют не сплошным слоем. На местах, где будет пол жилых помещений, под несущими стенами и конструкциями достаточно и одного слоя, поскольку там будут делаться ребра жесткости. При укладке плит, нужно, чтобы они лежали всплошную, иначе могут образоваться мостики холода.

Проводится армирование ростверков, которые будут заливаться бетоном. Для этого применяется арматура 12 мм сориентированная вдоль фундамента. Конструкция укрепляется прутом 10 мм закрепляемым проволокой. Все элементы каркаса связываются в единое целое.

Стальным прутом диаметром 10 мм армируются зоны нагрузки, из нее сваривается решетка с ячейкой 15 см. Ее делают с таким расчетом, чтобы составил не менее 30 мм. На сетку укладываются трубы системы теплый пол, крепятся к ней хомутами. В местах, где будут ребра жесткости, трубки помещаются в гильзы из более прочного материала. Распределители системы выводятся и укрепляются на забитых вертикально прутьях. Теплый пол заполняют теплоносителем, проверяют ее герметичность под давлением.

Перед бетонированием выводят и заглушают все инженерные системы, после форму фундамента заполняют бетонным раствором. Погружным вибратором уплотняют смесь, следят за тем, чтобы не образовывалось пустот, особенно возле арматуры. Поверхность монолита тщательно выравнивается и накрывается полиэтиленом. Это обеспечит равномерное твердение раствора, позволит избежать его растрескивания. Летом его нужно периодически увлажнять.

Фундамент из утепленной шведской плиты — это технология, требующая точности и скрупулезного подхода. Только в этом случае получится надежное основание, которое можно сделать своими руками. УШП фундаменты экологичны, не оказывают излишнего давления на грунт и позволяют строить комфортное, современное, эргономичное и качественное жилье.

Три в одном

Фундаментом «Утепленную шведскую плиту» называют условно. Ее функционал шире – по сути это готовый «нулевой цикл дома» с инженерными системами: собственно, фундамент, встроенная система инженерных коммуникаций, в том числе трубы теплого пола, и готовый к финишной отделке – например, укладке плитки, линолеума или паркета пол. У опытной бригады из 4 человек на работы по устройству УШП уйдет менее 2 недель.

На «Утепленную шведскую плиту» можно поставить дом практически на любом грунте (кроме условий вечной мерзлоты). Технология предусматривает замену нестабильных грунтов песчаной «подушкой», основание армируется геотекстилем. Плита тем и хороша, что нагрузка распределяется равномерно, и даже на слабонесущих и подверженных морозному пучению грунтах сохранит стабильность. Учитывая небольшую глубину заложения, УШП предусматривает дренажную систему, поэтому грунтовые воды – тоже не проблема.
«Узкое место» УШП – высокие требования к качеству инженерных решений и строительных материалов, а также скрупулёзность в соблюдении технологии монтажа.

Спрос рождает предложение и достижения стройиндустрии делают УШП все более распространенным явлением. На российском рынке сегодня представлен специализированный утеплитель для УШП экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP. Наноуглерод, который применяется при его производстве, снижает теплопроводность и повышает прочность. Такой материал устойчив как к 10%-ной (как принято рассматривать в строительстве), так и к 2%-ной (возможность определить наименьшую усадку) линейной деформации. Его непривлекательность для грызунов протестирована в НИИ дезинфектологии и дератизации.

Минусы такого основания

Минусы УШП

К главным минусам такой конструкции можно отнести:

• необходимость наличие опыта возведения фундаментов подобного вида, чтобы не допустить оплошностей, которые будет довольно сложно исправить впоследствии;
• невозможность устроить подвальное помещение;

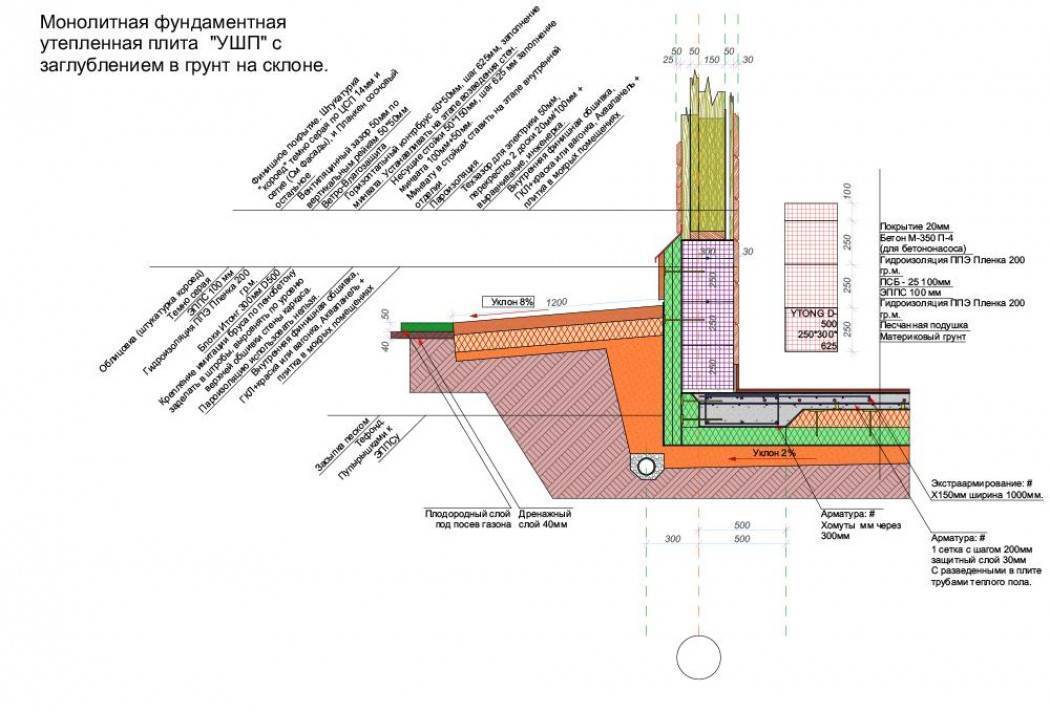

• значительные трудности при устройстве на участке имеющем уклон, связанные с большим объемом земляных работ по выравниванию площадки под фундамент.

Вот пожалуй и все минусы. Не так уж много, но для кого-то они могут иметь решающее значение на этапе выбора конструкции основания.Если у вас достаточно ровный участок, а подвал не требуется, то можете смело выбирать утепленную плиту в качестве фундамента.

Рекомендации при устройстве фундамента

Каждый слой нужно вибрировать, чтобы удалить пустоты

При монтаже внимание уделяется качеству каждого пласта для получения долговечной и прочной конструкции. Иногда толщина песчано-щебеночной подсыпки достигает 600 мм и зависит от несущей способности самого грунта. Трубы коммуникаций крепятся к элементам каркаса пластиковыми хомутами

Под несущими стенами и дверными проемами коллекторы одеваются в гофрированные гильзы или полиэтиленовые трубы. Коммуникации прокладываются строго по проекту в соответствии с высотой, указанной в чертеже. Элементы временно фиксируются подпорками до последующего бетонирования

Трубы коммуникаций крепятся к элементам каркаса пластиковыми хомутами. Под несущими стенами и дверными проемами коллекторы одеваются в гофрированные гильзы или полиэтиленовые трубы. Коммуникации прокладываются строго по проекту в соответствии с высотой, указанной в чертеже. Элементы временно фиксируются подпорками до последующего бетонирования.

Обогревательная система проверяется до начала бетонирования. Трубы наполняются энергоносителем, делается прессовка системы для выявления участков протечек. Бетон замешивается или заказывается после проведения всех работ, а марка смеси указывается в проекте. Масса равномерно распределяется по площади плиты с применением лопат, а кельмой она загоняется в трудные места.

Вибрация обязательно делается для каждого слоя, чтобы уменьшить пустоты в бетонном растворе. Смесь замешивается в таком объеме, чтобы ее можно было выработать за пару часов. Нельзя добавлять воду для повышения пластичности, т. к. это уменьшит прочность бетона.

Устройство УШП

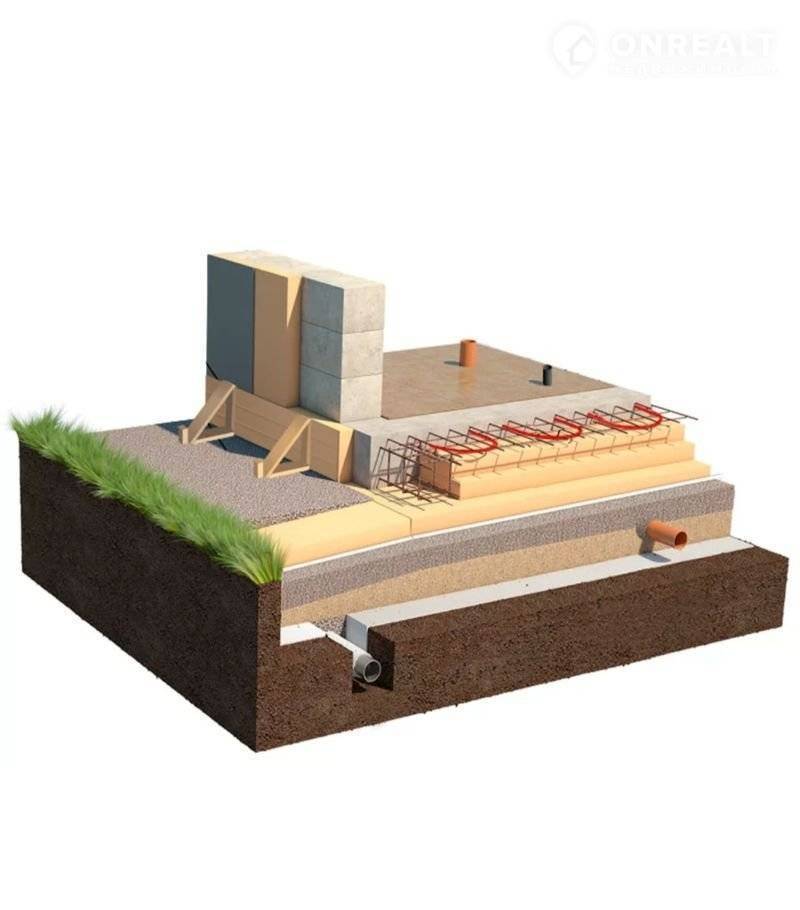

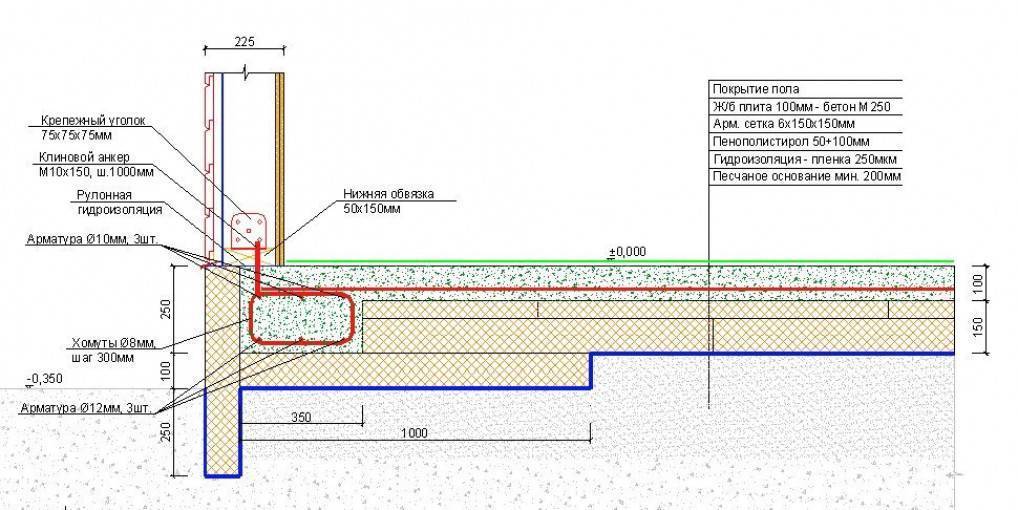

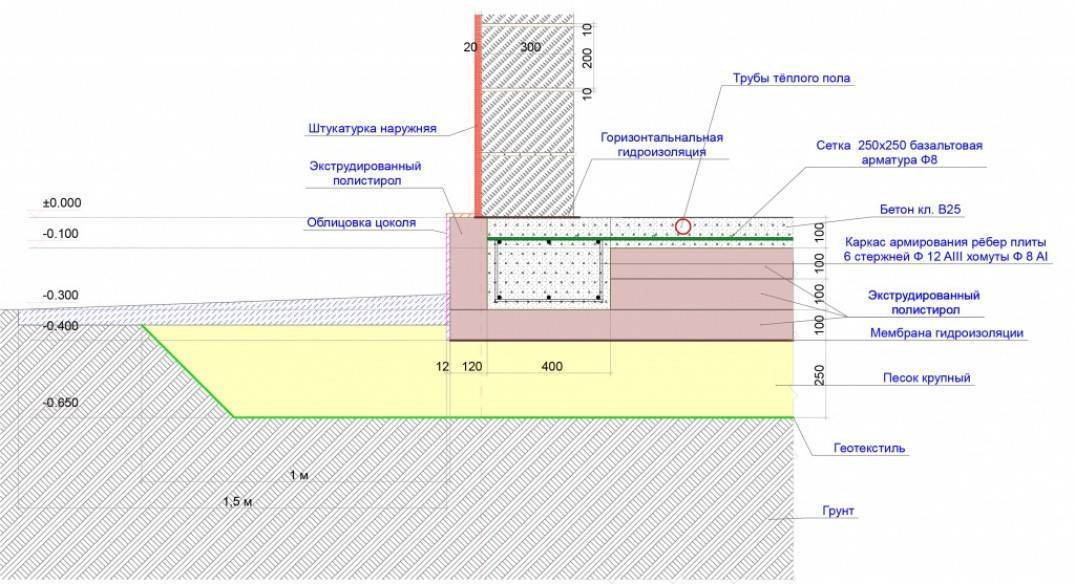

Специфика конструкции – многослойность. Основание состоит из нескольких образующих пластов:

• Железобетона – армирующий каркас заливается цементной смесью на высоту 10 см. Весь слой заливается сразу, в течение одного дня.
• Армирующие пруты усиливают бетонную платформу УШП, обеспечивают фундаменту необходимый запас прочности. Армирование выполняется специальным рифленым или гладким прутком диаметром до 14 мм и арматурной сеткой с применением сварки или увязочной проволоки.
• Амортизационный слой – это песчаная или гравийная смесь расчетной плотности, для гидрозатвора на сухих и каменистых почвах добавляется глина. В толще амортизационного пласта прокладываются всевозможные инженерные коммуникации.
• Изолирующие материалы фундамента – это утеплитель, защищающий бетон от промерзания, он укладывается по всей поверхности УШП и вертикально вдоль периметра под отмосткой. Геотекстиль разделяет минеральные слои, гидро- и пароизоляция препятствуют разрушению железобетона, защищают от талых и грунтовых вод, повышенной влажности во время осадков.
• Дренажная система предотвращает застой воды под УШП.

Фундамент сооружается на основании расчетов. Необходимо учитывать массу строения и особенности почвы.

Устройство утепленной шведской плиты

Новая волна интереса к технологии УШП в мире связана с развитием идей энергоэффективного строительства?

Во многом это так. Не удивительно, что именно в Европе технология приобрела столь широкое применение, ведь там энергоэффективность рассматривается как составляющая экономической безопасности. Ожидается, что уже через 4 года импортирующие большую часть энергоресурсов страны Евросоюза перейдут на стандарты «пассивного» дома. Россия также держит курс на ресурсосбережение. Согласно Указу Президента, энергоемкость экономики страны с 2008 по 2020 годы должна сократиться на 40%. Для владельца частного дома энергоэффективность – это, прежде всего, сокращение размеров платежей ЖКХ и повышенный комфорт жизни.

Комплексная теплоизоляция – одно из базовых условий достижения ресурсосбережения. Ведь сейчас в большинстве домов значительные объемы тепловой энергии расходуются впустую – на «отопление улицы» через ограждающие конструкции. Задумываясь об эффективности использования энергии, люди чаще всего утепляют стены и кровлю, недооценивая роль фундамента. Между тем, на него приходится в среднем 15-20% всех потерь домом тепловой энергии (а в случае, если кровля и стены хорошо утеплены – все 50%).

«Утепленная шведская плита» – один из лучших вариантов для фундамента энергоэффективного дома. Бетонное основание в замкнутом контуре из теплоизоляционного материала практически исключает потери тепловой энергии в грунт. Кроме того, УШП имеет высокие теплоаккумулирующие свойства. То есть бетон накапливает поступающее тепло, а с понижением температуры, вновь отдает его в помещение

Это свойство особенно важно для каркасных, деревянных и домов из SIP-панелей, оно позволяет сохранять в них стабильно комфортную температуру

Строительство фундамента «Утепленная шведская плита»

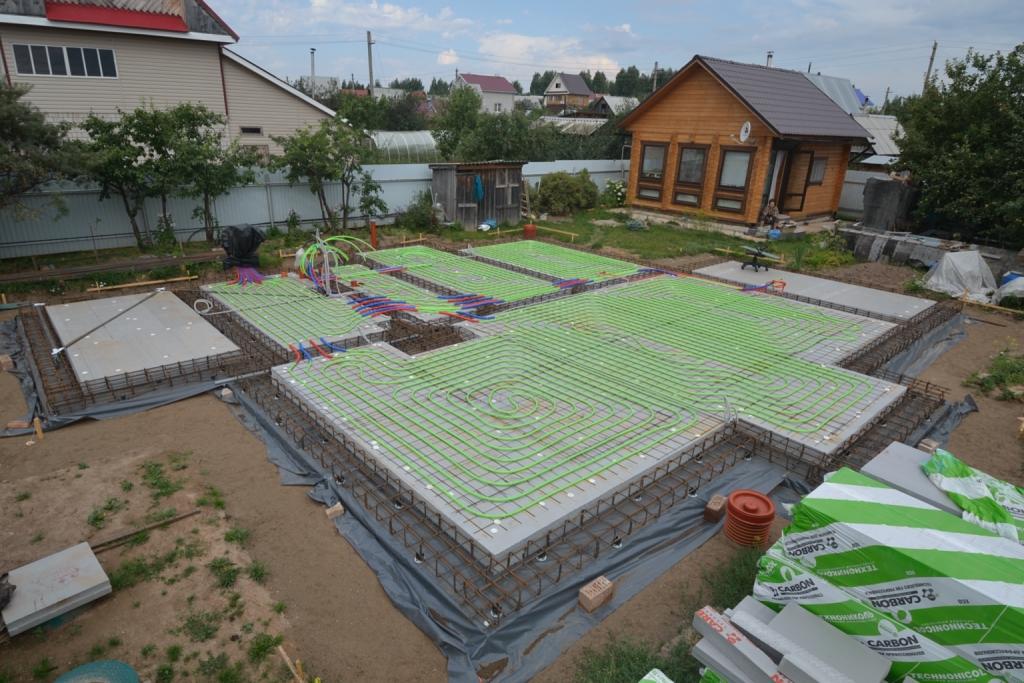

Именно такой тип фундамента наша Корпорация выбрала для проекта ДОМ ТЕХНОНИКОЛЬ. Это сбалансированная технология возведения частных домов индивидуальной планировки на деревянном каркасе «под ключ». Дома, построенные по уникальным стандартам, разработанным нами при участии Института пассивного дома, во всех регионах соответствуют наивысшим классам энергоэффективности А+ или А++ (в зависимости от типа вентиляции). При это рекомендованная цена квадратного метра такого дома «под ключ» на сегодняшний день — 25 тысяч рублей.

Если говорить о свободе выбора участка, то выгоды технологии УШП еще более очевидны. Ведь она может применяться практически на любых грунтах, в том числе с высокой вероятностью морозного пучения или слабой несущей способностью. При этом желательно, чтобы глубина котлована была не выше глубины промерзания почвы. Песчаная подушка на месте вынутого грунта эффективно сопротивляется нагрузкам, а теплоизоляция исключает риски деформаций, вызванных процессами морозного пучения. Давление плоской бетонной плиты распределяется равномерно, что обеспечивает устойчивость фундамента к нагрузкам, в том числе переменным.

Строительство фундамента «Утепленная шведская плита»

Сфера применения УШП фундамента:

1. При строительстве домов:
   • каркасных;
   • деревянных;
   • каменных;
   • кирпичных;
   • блочных (газобетонных).
2. Для участков с грунтом:
   • слабонесущим (торф);
   • насыпным и пучинистым;
   • с высоким уровнем грунтовых вод,
   • с высокой степенью промерзания;
   • с перепадом высоты.

Особенность утепленной шведской плиты состоит в том, что УШП представляет собой сочетание ленточного основания и бетонного пола. Именно поэтому такой тип основания требует точности расчетов и соблюдения четкой технологии при возведении.

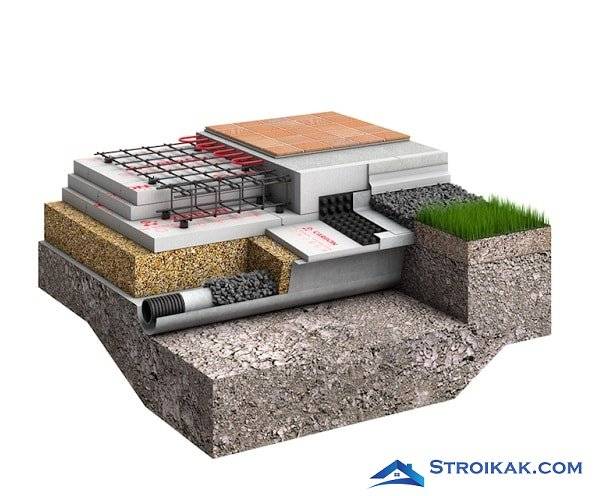

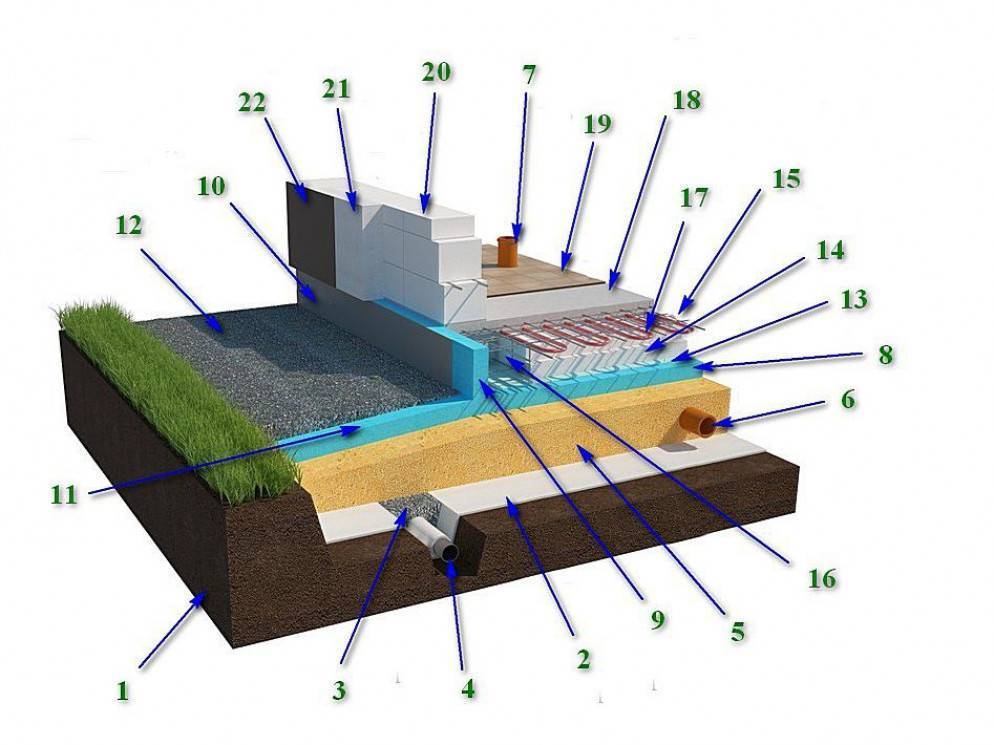

Состав УШП фундамента:

• грунт;
• песчаная подушка;
• коммуникационные трубы;
• щебень;
• утеплитель (пенополистирол);
• армирующая сетка;
• система обогрева пола;
• бетон.

В связи с тем, что высота железобетонной шведской плиты УШП основания составляет не более 100 миллиметров, на нем рекомендуется возводить каркасные деревянные дома, высотой 1−2 этажа, и одноэтажные каменные или кирпичные. В дальнейшем их, само собой, утеплять не потребуется.

Утепление отмостки

Для УШП рекомендуется дополнительно делать небольшую отмостку, выполняя ее в утепленном варианте. Для этого требуется:

Убрать грунт по периметру плиты (плодородный слой), после чего создать песчаную подушку с обязательной трамбовкой. Толщина слоя около 100мм или больше. После этого на подушку укладываются плиты XPS, укладывается дренажная мембрана, после чего засыпается слой щебня. Дальнейшая работа ограничивается выбором владельца. Это может быть бетонирование или укладка тротуарной плитки.

Стоит помнить, что главная задача отмостки отведение воды от фундамента, поэтому она должна иметь угол склона не меньше 1,5 градусов в сторону от фундамента.

Минусы УШП фундамента

• УШП имеет значительно меньшую высоту, если сравнивать его с другими видами фундаментных оснований. А это понятное дело, влияет на качество будущего жилья. Безусловно, многие из людей, считают безопасность своей жизни одним из важнейших аспектов. Ведь, в конечном итоге, если возвести не качественный фундамент, то и строительство самого дома, будет такого же качества или же вовсе может не состояться.
• Все самые важные и нужные инженерные коммуникации находятся непосредственно внутри фундамента, а это значительно затрудняет доступ к ним. А в наше время, возможны самые различные ситуации, при которых, будет необходим срочный доступ к коммуникациям, и его отсутствие может повлечь за собой, самые не поправимые последствия, вплоть до необходимость разрушения основ фундамента.
• Для того, чтобы проводить монтажно-строительные работы, необходимо нанимать профессиональную бригаду строителей, что также, приводит к дополнительным финансовым затратам. В этом случае с экономить никак не получиться, как бы этого не хотелось, поскольку, некачественное возведения фундамента, скорее всего это приведет к постройке жилого помещения не благо приятного для проживания.
• Выбирая в качестве фундамента, УШП, стоит знать, что о постройке подвального помещения придется забыть. Все дело в том, что этот фундамент по техническим причинам делает абсолютно не возможным постройку «подвала». А ведь для людей, которые проживают в сельской местности, подвальное помещение – это по истине «стратегически важный объект», поскольку, там хранятся продуктовые запасы на зимнее время года. По этому, прежде чем выбирать УШП фундамент в сельской местности, нужно трижды подумать.
• Все мы любим красивые, большие, многоэтажные здания, так вот, если применять в качестве фундамента, УШП, то о возведении многоэтажных строений не может быть и речи. Техническая особенность УШП фундамента такова, что он никоем образом ни рассчитан на так сказать, «тяжелые здания», а может использоваться только для постройки одноэтажных или не больших, двух этажных строений.

Далее, давайте поговорим собственно о том, каков же состав у УШП фундамента?
