Конструкция кровельного пирога
Многослойная структура делает гибкую черепицу не только прочной, но и долговечной — отдельные производители дают на свою продукцию гарантию сроком до 25 лет. Как правило, мягкие кровельные материалы с лёгкостью преодолевают этот рубеж. Разумеется, мы говорим о тех случаях, когда основание мягкой кровли соответствует принятым нормам, а укладка материала ведётся строго по предусмотренной технологии.

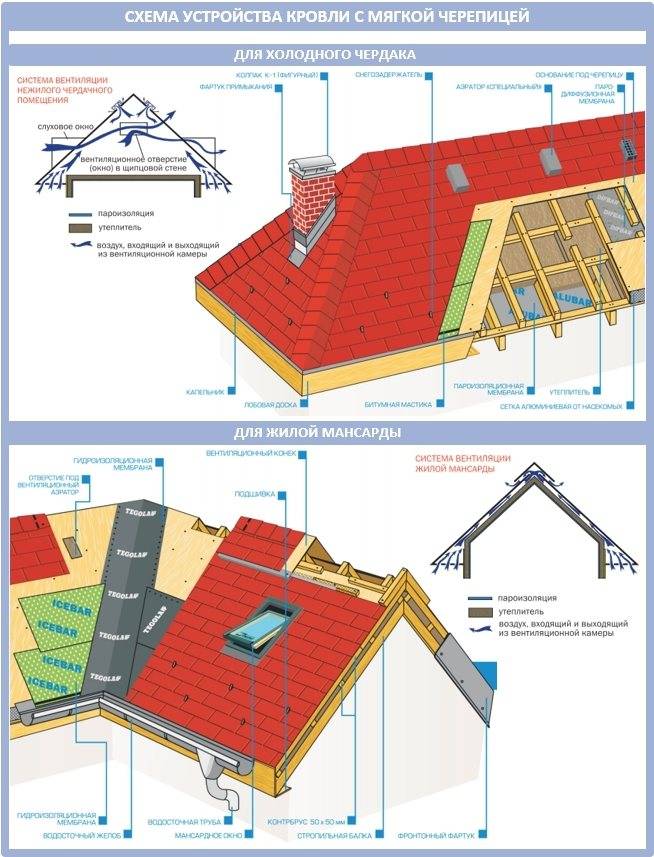

Изучая устройство крыш с покрытием из битумной черепицы, сразу же разделим их на два типа:
- холодные,
- тёплые.
Первые сооружаются для холодных чердаков. Множество сайтов и печатных изданий грешат тем, что указывают на нецелесообразность обустройства упрощённых кровельных пирогов для жилых зданий. Мол, если дом предназначен для круглогодичного проживания, то его крыша обязательно должна быть тёплой. Это утверждение является в корне неверным — большинство частных домов старого жилищного фонда были холодными. Мало того, в холодной кровле есть свои плюсы. И самый весомый из них — долговечность. Зимой на такой крыше практически не образуется наледь, которая, как известно, является одним из злейших врагов гибкой черепицы. Кроме того, простейший кровельный пирог отлично вентилируется, а это значит, что деревянный каркас всегда будет сухим. Что же касается энергоэффективности, то для теплоизоляции надо будет всего лишь утеплить чердачное перекрытие. Как вы сами понимаете, его площадь в любом случае будет меньше, чем у кровли.
При использовании холодной кровли на жилом здании необходимо утеплять чердачное перекрытие, площадь которого заметно меньше, чем у кровельной конструкции
Итак, структура кровельного пирога для холодных крыш включает:
- шаговую (разреженную) обрешётку из деревянного бруса или стальных профильных труб;
- сплошной настил (из фанеры, OSB или доски-шалёвки);
- изоляционную подкладку;
- битумное покрытие.
Кровельщики, работающие в составе профессиональных бригад, нередко рекомендуют устанавливать под подкладочный ковёр супердиффузионную мембрану, аргументируя это более высокой защищённостью деревянного основания от влаги. Довольно спорное утверждение, которое я лично иначе как расточительством назвать не могу. Обычная водонепроницаемая подкладка практически не оставляет шанса на то, чтобы деревянный каркас намок из-за попадания снега или дождя. Объяснить подобные действия со стороны специалистов можно лишь стремлением заработать определённую сумму за операцию, требующую минимальных трудозатрат. Что же касается тёплой кровли, то в этом случае монтаж влагостойких покрытий обязателен ввиду использования теплоизоляции.

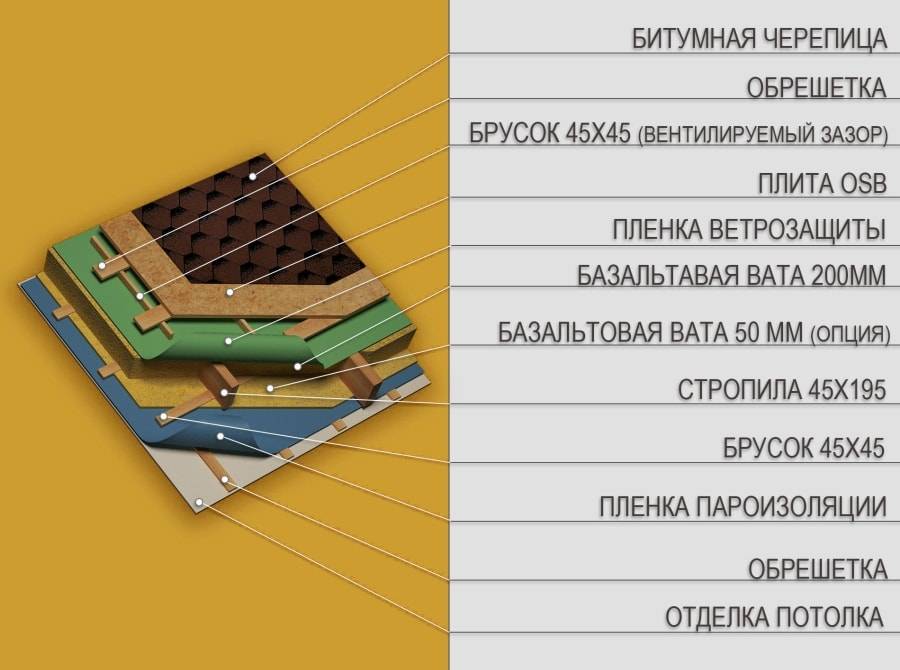

Тёплый кровельный пирог позволяет использовать для круглогодичного проживания любое чердачное помещение
Для утепления чердака чаще всего используются волокнистые материалы, которые при намокании могут потерять бо́льшую часть своих уникальных способностей — вот их-то и требуется защищать. Снизу — от влажного воздуха, а сверху — от протечек. В этом случае кровельный пирог должен иметь следующую структуру:
- рейки для монтажа обшивочных панелей;
- пароизоляционная гидрозащитная плёнка;
- слой теплоизоляции;
- гидроизоляционная ветрозащитная паронепроницаемая мембрана;
- контрбрус;
- разреженная обрешётка;
- сплошной настил;
- подкладочное основание;
- гибкое битумное покрытие.
Вы можете возразить, что устанавливаемые со стороны чердака рейки к кровельному пирогу не имеют никакого отношения, и будете совершенно правы. Однако мы всё же указали их ввиду того, что в нашем случае они выступают ещё и в качестве крепежа для нижнего слоя пароизоляции.
Видео: правильный монтаж кровельного пирога — это просто
Способы монтажа гибкой черепицы
Фиксация мягкой кровли может быть выполнена с использованием различных крепёжных элементов, всё зависит от типа основания кровли.
Кровельные гвозди
Крепление кровельными гвоздями является наиболее распространённым способом и применяется в случае, когда основание выполнено из влагостойкой фанеры, досок или ОСП. Если подкровельное пространство будет утепляться, то кончики гвоздей окажутся скрытыми, поэтому возможность травмироваться во время нахождения на чердаке исключается. Таким способом можно крепить стартовую, рядовую и коньковую черепицу, а также подкладочный ковёр и доборные элементы.
Кровельные гвозди надо забивать строго перпендикулярно к поверхности гибкой черепицы
Монтаж гибкой черепицы производится с помощью гвоздей длиной 25–40 см с диаметром шляпки от 8 до 12 мм. Рекомендуется использовать не обычные стальные, а оцинкованные гвозди, так как у них значительно больший срок службы. Забиваются они молотком строго перпендикулярно обрешётке, шляпка должна прилегать к черепице. Плохо, когда шляпка утоплена в кровельном материале, и нехорошо, если между ней и мягкой черепицей остаётся зазор.
Для монтажа гибкой черепицы и всех доборных элементов на 100 квадратных метров кровли понадобится 10 кг гвоздей.

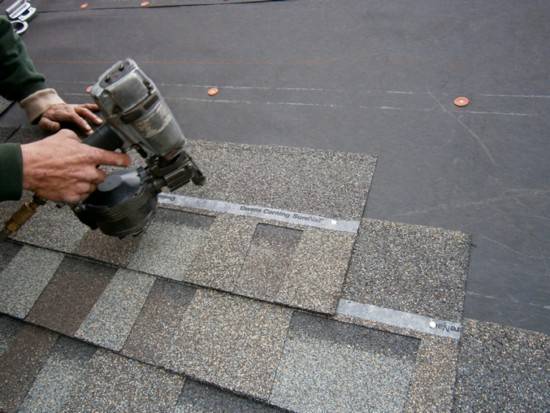

Для забивания гвоздей можно использовать нейлер — пневматический гвоздезабивной молоток. Он может иметь барабанную или реечную конструкцию. Применяются гвозди с никелированным покрытием, у них также широкая шляпка.
Использование автоматического гвоздезабивателя (нейлера) заметно ускоряет процесс крепления кровельного покрытия
Саморезы с пресс-шайбами
Кровельные саморезы — это не такой распространённый для мягкой кровли вариант, как гвозди, но в некоторых случаях ему нет альтернативы. Их применяют для фиксации гибкой черепицы на основание из ламинированной фанеры. В этом случае фанера также выступает и внутренней отделкой чердака. Обычно такой способ применяется при создании крыши на террасе или в беседке. Использовать гвозди нельзя, так как их сложно забивать в этот материал — они могут его разрушить.
При помощи саморезов черепицу обычно крепят к ламинированному основанию на беседке или террасе, где оно одновременно выступает и внутренней отделкой
При выборе саморезов надо учитывать, что их длина должна быть немного меньше толщины фанеры. Саморезы с пресс-шайбами также надо использовать, когда основание сделано из тонких досок, так как гвозди могут их расколоть.
https://youtube.com/watch?v=AgluRmc_6PE
Скобы
Скобы рекомендуется применять в тех же случаях, что и саморезы, но следует иметь в виду, что в ламинированную поверхность они заходят плохо. Такой вариант подойдёт для монтажа черепицы на беседке, навесе или собачей будке, но для основного здания его лучше не использовать, так как это не очень надёжное крепление.
На жилом здании крепить гибкую черепицу при помощи скоб не рекомендуется, поскольку этот способ не обеспечивает достаточной степени надёжности
Строительный фен
Наплавление строительным феном применяют в том случае, когда нельзя использовать гвозди или саморезы. Обычно такой монтаж мягкой кровли используется при покрытии кованых козырьков или других поверхностей, когда в качестве основания выступает лист металла или тонкая фанера. Строительный фен может применяться только для той гибкой черепицы, которая имеет самоклеящуюся основу.
Строительным феном можно крепить только ту черепицу, которая имеет самоклеящееся основание
Монтаж гибкой черепицы с применением строительного фена является сложным и трудоёмким процессом, который требует наличия профессиональных навыков и опыта работы.
Инструмент для монтажа крыши из гибкой черепицы
Чтобы можно было приступить к выполнению работ, надо приобрести все необходимые материалы и инструменты:
- стартовые, рядовые и коньковые элементы;
- подкладку;
- мастику;
- шпатель;
- герметик;
- крепёжные элементы: гвозди, шурупы или скобы;
- ножницы по металлу для разрезания доборных элементов;
- карнизные и фронтонные планки;
- ендовый ковёр;
- кровельный нож для разрезания гибкой черепицы;
- измерительные инструменты;
- отбивочный шнур или мел;
- строительный фен.
Преимущества и недостатки материала
Плюсы мягкой черепицы:
- Длительный срок службы. В зависимости от компании-производителя гарантийный срок эксплуатации может достигать 60 лет.
- Привлекательный вид. Смотрится лучше привычного серого шифера, не теряет яркости даже спустя года, отлично подчеркивает величественность строения и всего участка.
- Герметичность покрытия. Не пропускает воду. Элементы надежно скрепляются между собой, за счет чего нет риска попадания влаги внутрь крыши.
- Подлежит ремонту. При повреждении можно легко заменить одну или несколько деталей без вреда для всего покрытия.
- Низкий уровень шума. Капли дождя, ударяясь о крышу, будут бесшумно падать, в отличие от настила из профлиста.
- Устойчивость к воздействию среды. Гонты не боятся перепадов температур, мороза, осадков, не гниют. Исключена порча насекомыми.
- Подходит для настила кровельных систем разной ложности.
- Ее просто и удобно монтировать.
Из минусов:
- Быстрая воспламеняемость. Не рекомендуется применять для каркасных деревянных построек.
- Плохо держит тепло. Поэтому при обшивке крыши частного дома потребуется качественное утепление.
Ниже разберем различия в видах продукции.
Преимущества и недостатки материала
Плюсы мягкой черепицы:
- Длительный срок службы. В зависимости от компании-производителя гарантийный срок эксплуатации может достигать 60 лет.
- Привлекательный вид. Смотрится лучше привычного серого шифера, не теряет яркости даже спустя года, отлично подчеркивает величественность строения и всего участка.
- Герметичность покрытия. Не пропускает воду. Элементы надежно скрепляются между собой, за счет чего нет риска попадания влаги внутрь крыши.
- Подлежит ремонту. При повреждении можно легко заменить одну или несколько деталей без вреда для всего покрытия.
- Низкий уровень шума. Капли дождя, ударяясь о крышу, будут бесшумно падать, в отличие от настила из профлиста.
- Устойчивость к воздействию среды. Гонты не боятся перепадов температур, мороза, осадков, не гниют. Исключена порча насекомыми.
- Подходит для настила кровельных систем разной ложности.
- Ее просто и удобно монтировать.
Из минусов:
- Быстрая воспламеняемость. Не рекомендуется применять для каркасных деревянных построек.
- Плохо держит тепло. Поэтому при обшивке крыши частного дома потребуется качественное утепление.
Ниже разберем различия в видах продукции.
Каким должно быть основание кровли
Технология монтажа кровли из мягкой черепицы подразумевает предварительную подготовку основания. Кровельный пирог под битумную кровлю должен выполняться в строгом соответствии с технологическим процессом.
Основание должно отвечать таким требованиям:
- Иметь достаточную механическую прочность. Изготовленная своими руками крыша из мягкой черепицы должна иметь сплошную обрешетку, иначе она не сможет самостоятельно сохранять форму. В качестве настила можно использовать влагостойкую фанеру или ДСП.
- Основание должно быть гладким. Из-за того, что поверхность гибкой кровли может быть легко повреждена, изначально следует уложить подкладочный ковер.
- Поверхность должна быть ровной, без малейшей кривизны. Минимальные перекосы обрешетки станут причиной образования просветов между гонтами.
- Наличие продуманной вентиляции. Между битумной черепицей и системой стропил должен оставаться зазор как минимум в 5 см. Это позволит не допустить образования конденсата.
Расход кровельного материала
Черепица. В каждой упаковке мягкой кровли Шинглас серий «Кантри» и «Джаз» содержится количество черепицы, достаточное для укрытия 2 м2 кровли (с учетом нахлестов). В упаковках гибкой черепицы Shinglas — на 3 м2 кровли. Расчет количества материала следует производить с учетом коэффициента, величина которого зависит от сложности кровли. Отходность битумной черепицы с формами нарезки «Аккорд», «Соната», «Драконий зуб» вместе с коньково-карнизной черепицей составляет до 5%. Для остальной черепицы при расчете количества материала следует учитывать отходность на уровне 10-15% (включая расход на стартовую полосу, коньки и ребра кровли).
Кровельные гвозди. Необходимое количество кровельных гвоздей определяют из расчета примерно 80 г на 1 м2 кровли.
Мастика ТехноНИКОЛЬ №23 (ФИКСЕР).
Особенности мягкой кровли
Иногда мягкую кровлю называют битумной черепицей. Это объясняется ее составом – она изготавливается на основе битума. Не стоит сразу пренебрежительно относиться к такому материалу –он имеет мало общего с рубероидом. Мягкая черепица представляет собой более прочный и долговечный материал, чем традиционные рулонные покрытия.
Благодаря использованию в производстве битумной кровли современных технологий новый материал получил множество положительных свойств. Он не разрушается под действием высоких температур, отличается большей прочностью на морозе.
Компания «Технониколь» занимается производством битумной черепицы «Шинглас», которая может служить от 10 до 55 лет. Современная кровля на битумной основе не рвется, не теряет своих физических свойств при повышении и понижении температуры. Благодаря добавлению в материал различных модификаторов повысили прочность материала на изгиб.
Другие особенности:
- Битум при производстве черепицы расплавляется кислородом – за счет этого температура плавления достигла 110 градусов.
- Для армирования черепицы применяют стекловолокно, которое повышает прочность изделий.
- Верхний защитный слой содержит каменную посыпку, которая выполняет как защитную, так и декоративную функции.
Как видно, современная мягкая черепица является достаточно долговечным и надежным кровельным покрытием. Его легко укладывать, а при эксплуатации не требуется особого ухода. Чтобы правильно уложить мягкую кровлю, стоит разобраться с основными этапами работ.

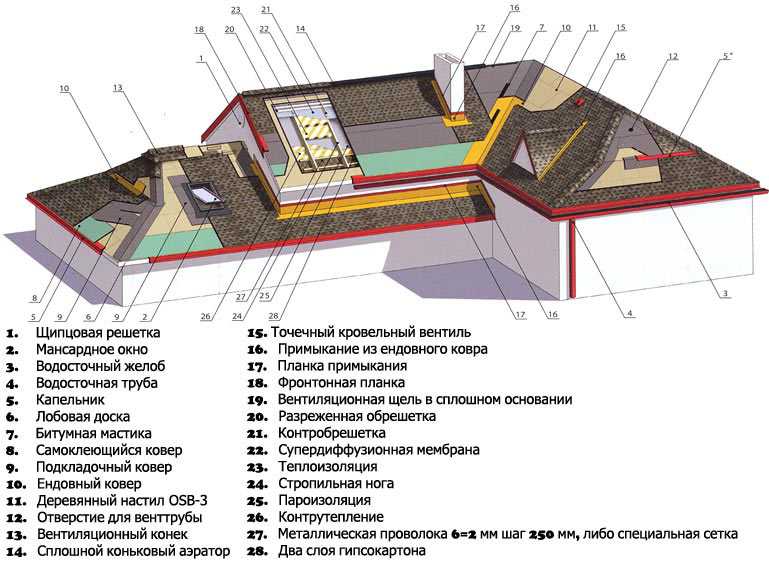

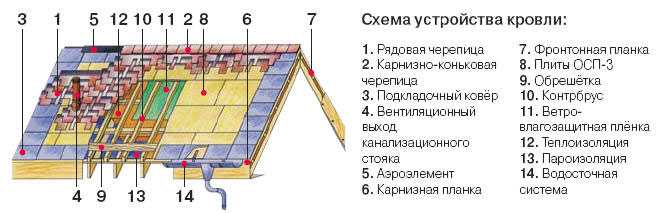

Схема устройства кровли
1. Щипцовая решетка 2. Мансардное окно 3. Водосточный желоб 4. Водосточная труба 5. Капельник* 6. Лобовая доска 7. Мастика для гибкой черепицы ТЕХНОНИКОЛЬ № 23 (Фиксер) 8. Самоклеящийся ковер ТехноНИКОЛЬ (Барьер ОС ГЧ) 9. Подкладочный ковер 10. Ендовный ковер 11. Дощатый настил 12. Отверстие для венттрубы 13. Вентиляционный конек 14. Сплошной коньковый аэратор | 15. Точечный кровельный вентиль 16. Примыкание из ендовного ковра 17. Планка примыкания 18. Фронтонная планка 19. Вентиляционная щель в сплошном основании 20. Разреженная обрешетка 21. Контробрешетка 22. Супердиффузионная мембрана ТехноНИКОЛЬ 23. Теплоизоляция ТехноНИКОЛЬ 24. Стропильная нога 25. Пароизоляция ТехноНИКОЛЬ 26. Контрутепление 27. Металлическая проволока d=2 мм шаг 250 мм, либо специальная сетка 28. Два слоя гипсокартона |
* при небольшом изломе ската перелом укладывается только из рядовой черепицы, при этом используется строительный фен (металлический капельник не используется).
Многослойная защита
Наиболее важный и ответственный этап работ при монтаже кровли — правильно уложить всю многослойную конструкцию, которая призвана сохранять тепловой баланс внутри дома во все времена года (зимой препятствовать его рассеиванию, а летом препятствовать его проникновению от нагретой крыши), а также препятствовать проникновению паров влаги в теплоизоляцию.
К монтажу данной конструкции можно приступить двумя способами: изнутри дома и снаружи. Второй способ более удобный и простой, но подходит такой способ только в сухую солнечную погоду. При этом способе монтаж теплоизоляции осуществляется снаружи здания, она укладывается между стропилами поверх смонтированной изнутри пароизоляционной плёнки. Поверх листов теплоизоляции необходимо смонтировать следующие слои конструкции: ветровлагозащитную плёнку, обрешётку, сплошное основание и гибкую черепицу.
В ближайшие дни ожидалась сухая погода, стояла середина лета. Поэтому был выбран именно этот способ (снаружи). Сперва была уложена пароизоляционная плёнка (рулонный материал «ТехноНИКОЛЬ»). С помощью контрбруса пленка крепилась горизонтально к внутренней стороне стропил. После этого, набив бруски контробрешётки на верхние венцы сруба, приступили непосредственно к монтажу теплоизоляционного материала, в качестве которого был выбран базальтовый утеплитель «ТЕХНОЛАЙТ». Листы этого утеплителя толщиной 50 мм монтировали в три слоя.
Для сохранения теплоизоляционных свойств материала-утеплителя предварительно монтируется пароизоляционная плёнка | Для фиксации пароизоляционной пленки «ТехноНИКОЛЬ» использовался контрбрус | Швы пароизоляции соединяются специальной строительной лентой (двусторонний строительный скотч) |
Но погода внесла свои коррективы в наши планы, пошел сильный дождь, и мы едва успели накрыть уже уложенный утеплитель полиэтиленовой пленкой. Дождь и гроза не позволили продолжать работу.
На следующий день погода уже стояла сухая, но наученные горьким опытом решили отказаться от этого способа укладки теплоизоляции. Поэтому смонтированные листы теплоизоляции были демонтированы, пароизоляционная пленка снята. Мы приступили к работе над укладкой верхних слоев кровельной конструкции.
Для обеспечения полной теплозащиты листы базальтового утеплителя «ТЕХНОЛАЙТ» укладывались плотно друг к другу | Поверх теплоизолирующего материала смонтировали ветровлагозащитную супердиффузионную мембрану и укрепили её с помощью контрбруса | Монтаж обрешётки из обрезной доски. Величина вентзазора была задана высотой контрбруса — 50 мм |
Подготовка основания
На наружной части стропил с помощью контрбруса закрепили ветровлагозащитную плёнку — супердиффузионную мембрану, предназначенную для предохранения теплоизоляции от выдувания тепла с поверхности утеплителя и раздувания его мелких фракций по всему объёму чердака, а также от намокания этого материала вследствие попадания дождевых капель в вентилируемую воздушную прослойку. После укладки плёнки на контрбрусе смонтировали обрешётку из обрезной доски с шагом, равным 20 см. Таким образом, в межстропильном пространстве образовались каналы для движения воздуха. В такой конструкции плёнка беспрепятственно пропускает выходящие из утеплителя пары в вентилируемое подкровельное пространство, откуда они удаляются потоком наружного воздуха.
Монтаж основания, в качестве которого были выбраны ориентированные древесностружечные плиты | Плиты монтировали с небольшими зазорами (3мм) не случай их расширения из-за температурных колебаний. Плиты крепились саморезами | Подкладочный гидроизоляционный ковёр зафиксировали на основании кровельными гвоздями с интервалом 20 см |
Технология монтажа мягкой кровли своими руками
Очень важно, чтобы технология монтажа мягкой черепицы была максимально соблюдена еще на начальном этапе, заключающемся в проведении подготовительных работ
Устройство мягкой кровли
На начальном этапе монтажа крыши своими руками выполняется тщательная подготовка обрешетки, все элементы которой должны быть ровными, жестко закрепленными и сухими.
Как уже говорилось ранее, обрешетка должна быть выполнена всплошную, при этом зазор для организации вентиляции подкровельного пространства между ее элементами не должен быть меньше 5 см.
Правильное устройство вентиляции крыши обеспечит постоянный приток свежего воздуха, отвод влаги и сохранение конструктивных элементов от преждевременного изнашивания.
Для обустройства высококачественной крыши своими руками под кровельное покрытие должен быть уложен подкладочный ковер. Понятие «подкладочный ковер» включает в себя устройство паро-, тепло- и гидроизоляционных слоев, которые не позволят проникнуть в подкровельное пространство влаги и холодных воздушных массам.
Для того, чтобы в будущем крыша, сделанная своими руками, могла справиться с возложенной на нее функцией, должен быть правильно уложен подкладочный ковер.

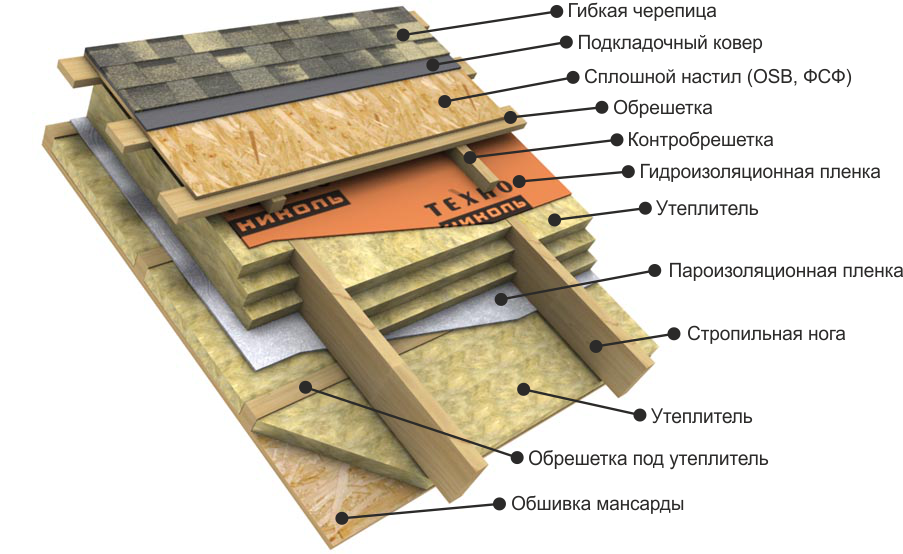

Устройство кровельного пирога
- Стропильная система
- Подкладочный ковер, который состоит из паро-, гидро- и теплоизоляционных материалов
- Обрешетка
- Битумная черепица
Технология кладки кровельного ковра
Технология укладки битумной черепицы не отличается особой сложностью. При этом устройство кровельного ковра начинать следует с нижнего края ската, а если быть точным, то с его середины. Черепица монтируется на предварительно уложенный подкладной ковер, обеспечивающий всей конструкции отличные эксплуатационные характеристики.
Гонты прямоугольной черепицы укладываются по нижнему краю свеса крыши, после чего их ряды подымаются вверх.
Технология укладки своими руками фигурных элементов битумной черепицы также не отличается особой сложностью. Они укладываются на расстоянии от 20 до 30 мм от нижнего края прямоугольной черепицы. После укладки гонт по краю карниза все элементы обрезаются и подклеиваются на расстоянии 10 мм от края битумным клеем.
Порядок действий при монтаже мягкой кровли своими руками
С изнаночной стороны гонта необходимо аккуратно снять защитную пленку.
Фиксация элементов к обрешетке выполняется посредством оцинкованных гвоздей.
Укладка элементов мягкой кровли выполняется рядами, при этом очень важно, чтобы верхние гонты закрывали шляпки гвоздей, фиксирующих нижний ряд.
Укладка мягкой черепицы – задача не самая сложная, так как немаловажное значение в достижении максимальной герметизации покрытия имеет природный фактор. Это связано с тем, что гонты будут подвергаться постоянному воздействию солнечных лучей, благодаря чему элементы покрытия как бы склеятся между собой, посредством расплавления битума
Такие крыши будут служить надежной защитой для дома не один десяток лет
Это связано с тем, что гонты будут подвергаться постоянному воздействию солнечных лучей, благодаря чему элементы покрытия как бы склеятся между собой, посредством расплавления битума. Такие крыши будут служить надежной защитой для дома не один десяток лет.
Однако если вы решили заняться обустройством крыши в прохладную погоду, то для достижения герметизации вам обязательно понадобится строительный фен. А при снижении температуры до минусовых цифр вам придется возвести для монтажа крыши специальную дощатую конструкцию, называемую в народе «тепляк».
В местах примыкания покрытия к вертикальным элементам крыши для герметизации стыка необходимо набить треугольную рейку. После ее фиксации на поверхности кровли на ее нижнюю часть необходимо уложить с нахлестом покрытие и рулонный материал, которые фиксируются к поверхности крыши при помощи кровельной мастики.
Очень важно, чтобы нахлест не был меньше 30 см, а для районов, характеризующихся сильными снеговыми и дождевыми нагрузками, он был и вовсе больше 70 см. Область примыкания к вертикальным элементам покрытия обязательно дополнительно накрывается металлическим фартуком и герметизируется битумом
Область примыкания к вертикальным элементам покрытия обязательно дополнительно накрывается металлическим фартуком и герметизируется битумом.
Монтаж гибкой черепицы зимой фактически ничем не отличается от такового в летнее время, единственным важным условием является то, что температура окружающей среды не должна быть ниже — 20 °C. Однако менее проблематично осуществить монтаж гибкой черепицы в теплое время года.
Это тоже можно почитать:
- Монтаж водосточной системы
- Что такое волосяной гигрометр
- Лестница с коньком для крыши
https://youtube.com/watch?v=Nr4YRGBrE10
Структура мягкой кровли
Прежде чем говорить о конструкции крыши с мягким кровельным покрытием, хотелось бы вскользь упомянуть об особенностях этого уникального материала. По сути, он представляет собой модифицированный рубероид. Вот только основой гибких плиток (в дальнейшем будем называть их гонтами) является не банальный картон, а более прочная и долговечная стеклоткань или же полиэстеровое полотно. Усовершенствования коснулись и пропитки. Гидроизоляцию мягкой черепицы обеспечивает модифицированный полимерно-битумный состав, благодаря которому точки критических температур удалось сместить к более высоким значениям.
Многослойная структура позволяет сделать мягкую кровлю прочной и абсолютно водонепроницаемой
Сверху на гибкую черепицу наносят базальтовую или сланцевую крошку — она не только определяет дизайн покрытия, но и делает его более устойчивым к механическим воздействиям, ультрафиолетовому излучению и другим внешним факторам. Снизу плитки покрыты клеевым слоем, который закрывают защитной плёнкой. В отдельных случаях на нижнюю поверхность наносится мелкая минеральная посыпка — тогда клеящая часть представляет собой широкую полосу в верхней части гонтов.
