Устройство стены каркасного дома – технология строительства

Устройство стены каркасного дома (пирог)

Каркасный дом основан на жесткой конструкции, в которой вертикальные стойки соединяются горизонтальными перемычками.

Устройство стены каркасного дома (пирог)

В свободные ячейки помещается утеплитель, потом происходит отделка поверхности стен изнутри и снаружи. Каркас устанавливается непосредственно на фундамент, но в ходе строительства нужно сначала собрать каждую стену, как отдельную раму, на ровном участке рядом с фундаментом. Стены каркасного дома образуют своеобразный “пирог”, собранный по строгим правилам.

Расчет толщины стен проводятс учетом особенностей климата и предназначения строения; При выборе утеплителя важно достичь хорошей звукоизоляции, а также теплоизоляции, при этом рассчитать его количество и оптимальную стоимость; Утеплитель важно защитить от увлажнения и других неблагоприятных воздействий при помощи специальных плёнок; Правильная технология укладки утеплителя предотвратит потери тепла, для экономии энергии также необходимы расчет и планирование

Внешняя облицовка

Виниловый сайдинг

В дачных домиках применяется виниловый сайдинг.

Виниловый сайдинг

Стоимость его недорогая, он не подвержен гниению, воздействию грызунов,  отичается легкостью при выполнении работ и удобством в последующей эксплуатации (легко моется, выглядит аккуратно), длительным сроком службы. Часто применяется для обшивки дачных домиков или при желании застройщика снизить стоимость отделки.

Металлический сайдинг

Применяется для обшивки фасада и металлический сайдинг, он отличается долговечностью, устойчивостью к воздействиям и привлекательным дизайном – создается образ сказочной избушки.

Металлический сайдинг

Оцинкованная сталь с полимерным покрытием не ржавеет, хорошо переносит перепады температур.

Блокхаус и вагонка

Обшивка вагонкой отличается рядом недостатков, свойственным деревянным материалам – склонность к рассыханию (разбуханию), воздействиям жучков-короедов. Применяются современные пропитки, снижающие эффекты от вредных воздействий и пожароопасность строения, делая возможные очаги возгорания самозатухающими.

Блокхаус и вагонка

К числу деревянных материалов для обшивки фасада относится блокхаус, имитирующий брус, который применяется и для внутренней отделки, и для внешней обшивки. Этот материал прочнее оцилиндрованного бревна, он привлекателен по дизайну, но со временем он все же изменяет свою форму, поскольку представляет собой модифицированную вагонку.

Обшивка не должна крепиться в ходе строительства непосредственно к каркасу.

Схема установки блок-хауса

Для летних домиков такое решение возможно, но если нужно провести в таком домике в зимний период даже несколько дней, паровые конденсаты начнут разрушать древесину и увлажнять утеплитель

Для строительства зимнего дома обратите внимание на хорошую вентилируемость фасада: для этого прибивают по всей поверхности бруски, по толщине 30-40 мм, потом занимаются выполнением работ по облицовке стены. Важен расчет нагрузки на фундамент и точная его заливка, тогда циркуляция воздуха в зазорах для вентиляции позволит конденсату выветриваться естественным путем

Кирпич

Возможна обшивка фасада облицовочным кирпичом, но необходим тщательный расчет значительной в этом случае нагрузки на фундамент и стены, чтобы конструкции выдержали его вес.

Схема обшивки фасада облицовочным кирпичом

Этот материал хорошо защищает от вредных воздействий, но стоимость такой облицовки относится к числу наиболее дорогих.

Плитка

Плиточная облицовка фасада отличается надежностью и длительным сроком службы, но крепить плитку к деревянным элементам на клей нельзя.

Плиточная облицовка фасада

Технология прикрепления плитки при помощи саморезов дорогая и трудоемкая, если выбирать этот материал, потребуется точный расчет: необходимо определить и количество материалов, и стоимость работ.

Штукатурка

Штукатурка стен также мало популярна в России ввиду ее недолговечности.

Штукатурка стен

Рекомендуется использовать технологии штукатурки в три слоя. Для штукатурки в один слой лучше всего использовать состав из портландцемента, белого цемента (лайм) и песка. Чтобы не возникло трещин, лучше добавить фиброволокно.

Искусственный камень

Обшивка фасада искусственным камнем отличается привлекательным дизайном, такой материал достаточно легок по весу и удобен в процессе укладки, не создает значительной нагрузки на фундамент.

Обшивка фасада искусственным камнем

Дом, облицованный искусственным камнем, выглядит очень привлекательно.

Термопанели

Обшивка фасада деревянных домов термопанелями рекомендуется в таких регионах, где температура зимой опускается ниже – 25 градусов.

Обшивка фасада деревянных домов термопанелями

Необходимо точно рассчитать прочность фундамента на устойчивость к дополнительным нагрузкам. Для облицовки крепятся дополнительные крепежи, на них устанавливают утеплитель, затем стены облицовывают клинкерными плитками.

Монтаж силового каркаса

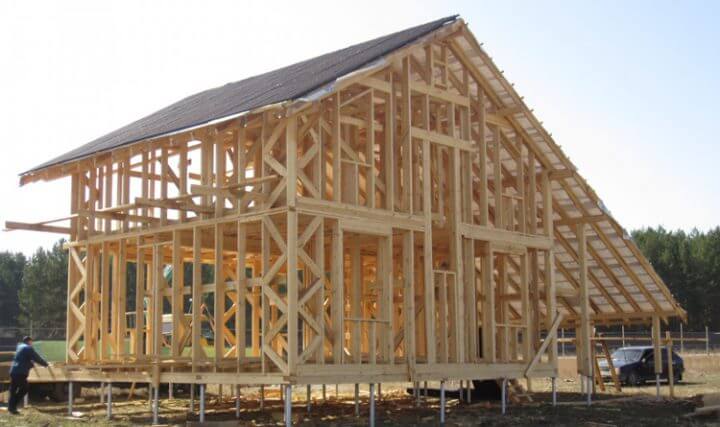

Устройство стены каркасного дома начинается с сооружения каркаса. Это – основа, на которую будут крепиться все другие составляющие стены – утеплитель, пароизоляция, ветрозащита, наружная и внутренняя стеновая обшивка. Как и любая опора или скелет, каркас должен быть надёжным и достаточно прочным. Поэтому главное требование, которое ставится к каркасной силовой конструкции – это правильный выбор размеров несущих стоек и балок, правильное определение их сечения, а также надёжное крепление между собой.

Коробка каркасника.

Стойки – это вертикальные элементы каркаса. Горизонтальные несущие элементы называют балками. Соединяющие элементы – укосинами. Вертикальные стойки и горизонтальные балки удерживают на себе вес дома. Укосины – обеспечивают надёжность соединения вертикальных и горизонтальных элементов каркасного дома. Как монтировать стойки, балки и укосины?

Монтаж каркаса выполняется на готовом фундаменте. Заливка фундаментного основания – единственная строительная операция, в которой используются «мокрые» процессы. Поэтому для зимнего строительства фундамент каркасного дома сооружают заблаговременно. Если же строят летом, то выжидают после окончания заливки неделю, и приступают к дальнейшей сборке каркасного дома. Каркасные стены являются относительно «лёгкими», поэтому для их возведения нет необходимости выжидать месяц до полного набора бетоном конструктивной прочности.

Правильные стены

• Монтируют лежень на бетонный фундамент с гидроизоляцией.
• В горизонтальном положении собирают стены каркасного дома.
• Раскладывают вертикальные несущие стойки.
• Скрепляют гвоздями вертикальные стойки верхней и нижней обвязкой.
• Врезают в диагональ укосины между стойками и нижней обвязкой.
• Под верхнюю обвязку во все стойки врезают ригель.
• Поднимают стены каркасного дома и крепят между собой.
• Связывают внутренние и внешние стены второй верхней обвязкой.
• Поверх обвязки монтируют балки перекрытий.

Миф 8. Все каркасные дома строят по типовым проектам

Действительно, каждая компания, которая строит каркасные дома, имеет в своем распоряжении детально разработанные типовые проекты, конструкции которых включены в программы заводского производства. Но если необходимо, проектное бюро компании разрабатывает индивидуальный проект или адаптирует под каркасные конструкции тот, который уже есть у заказчика. Строительство дома в этом случае обойдется дороже, чем по типовому проекту, для которого на заводе уже налажено изготовление конструкций. Кроме того, от начала проектирования до окончания строительства пройдет больше времени.

Гидроветрозащита наружных стен дома

Утеплитель в «пироге» стены каркасного дома должен быть надежно защищен от воздействия влаги. Только при таком условии он сможет выполнять свою непосредственную функцию без ухудшения эксплуатационных свойств.

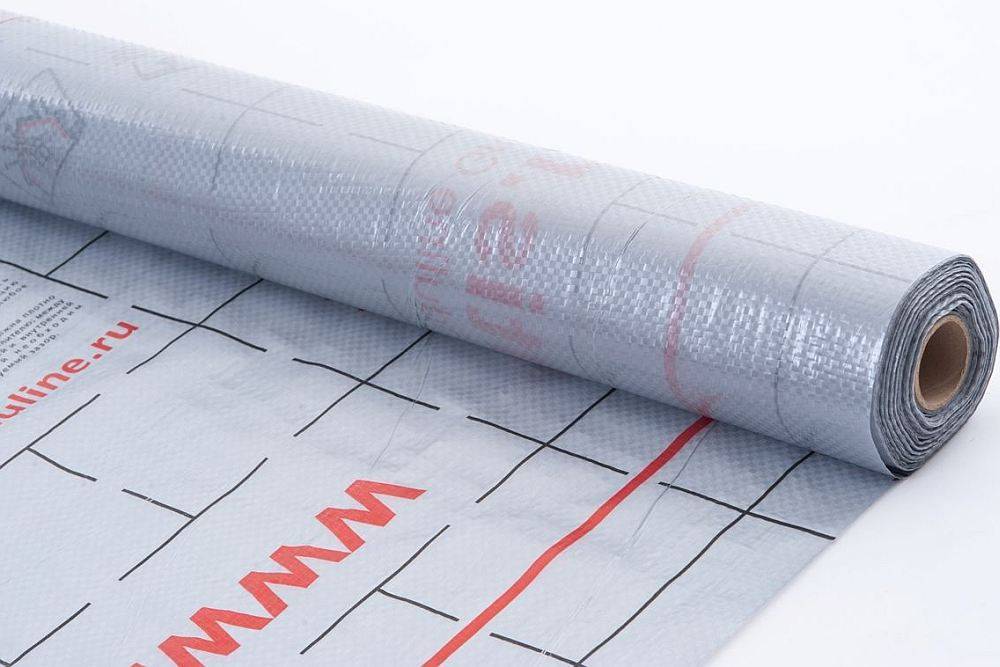

С внешней стороны стен для этих целей используют супердиффузионные мембраны. Их сложная структура позволяет отводить пар от утеплителя и одновременно препятствовать проникновению к нему влаги с улицы. Низкий показатель воздухопроницаемости делает такой материал ветрозащитным.

Обратите внимание! Супердиффузионные мембраны – не пароизоляционный материал, а паропроницаемая гидроизоляция. Это необходимо понимать, так как пароизоляция полностью исключает проникновение пара через себя. Мембрану без зазоров укладывают на обшивку и фиксируют скобами с помощью строительного степлера

При укладке рулонного материала делают нахлест соседних полос в 10-15 см со всех сторон. Затем все швы проклеивают специальной лентой

Мембрану без зазоров укладывают на обшивку и фиксируют скобами с помощью строительного степлера. При укладке рулонного материала делают нахлест соседних полос в 10-15 см со всех сторон. Затем все швы проклеивают специальной лентой.

Способы сборки каркаса

Технология platform framing

Первое, с чего начинает строиться каркасный дом на участке – это выбор метода сборки каркаса. Есть 2 основных способа:

1. Каркасно-щитовой, или platform «платформа». Каркас стены собирают прямо на перекрытии каждого этажа, начиная монтаж с самого перекрытия. Это самый простой способ сделать каркас дома своими руками.
2. Каркасный, или balloon «баллун». По этой методике вертикальные стойки дома возводятся от пола до крыши, даже если это двух этажный дом. Этот метод требует больших затрат.

Далее будут изложены этапы строительства каркасного дома своими руками по порядку. Действуя по этому алгоритму, человек сможет построить дом максимально быстро, недорого и без больших трудозатрат.

Технология balloon framing

Проведение геологических и геодезических исследований на участке

Геодезические изыскания – это вещь, которую в технологии строительства недорогого каркасного дома своими руками придется отдать профессионалам.

Такие исследования помогают определить основы каркасного строительства на участке:

особенности грунта и рельефа (какая-то часть земли может быть непригодной для строительства ввиду склонности к просадкам и оползням);

• места и глубину залегания грунтовых вод (по возможности дом стоит строить поближе к источнику, а еще эта информация позволит точно рассчитать стоимость водопроводных труб);
• риски опасных геологических явлений (эти данные могут повлиять на выбор материалов для строительства, особенно на тип фундамента).

А топографическая карта, составленная специалистом, поможет в самостоятельной разработке плана-проекта будущего здания.

Крепёжные элементы

В качестве крепежей для узлов каркасного деревянного дома используют следующие элементы:

• Крепёжные пластины (уголки или ровные пластины с отверстиями или без них). Пластины и уголки крепят к балкам или опорам с помощью саморезов по дереву.
• Скобы (прямые и угловые) – проволочные крепежи определённого диаметра. Их края загибают и вставляют в торцы или боковые поверхности балок.
• Болты – используют для стягивания соседних балок и стропил, вставляют в сквозные отверстия и фиксируют в них гайками.
• Гвозди.

Все соединяющие фиксирующие и крепёжные элементы для каркасных строений изготавливают из металла. Для крепления несущих элементов используют усиленные уголки из закалённой стали или повышенной толщины, 3-4 мм. Для крепления поддерживающих элементов используют уголки из обычной стали толщиной 2-3 мм.

Разнообразие крепежных элементов.

В целях защиты от коррозии для изготовления уголков, пластин используют оцинкованную сталь. Защита от ржавчины особенно важна при наружном строительстве, когда металлические крепежи в стенах могут становиться центром конденсации влаги, намокания участка стены. Поэтому оцинкованные крепёжные элементы весьма востребованы в различных узлах каркасного дома.

Ошибки соединения узлов

Чертёж узлов предполагает наличие эскизов и описаний. Однако несмотря на это, начинающие строители часто допускают обидные ошибки. Давайте перечислим основные и наиболее часто повторяющиеся ошибочные действия, которые допускают начинающие индивидуальные строители при сборке каркаса:

Устанавливают не все укосины. Это неверно. Укосины обеспечивают устойчивость стены к ветровым нагрузкам. Кроме укосин, для противостояния ветру необходимо использование жёстких плит в наружной обшивке.

• Использовать в качестве угловых стоек цельный брус или плотно поставленные друг рядом с другом доски. Такой угол будет холодным. В нём будет конденсироваться влага и развиваться плесень.
• Использовать для крепежа «чёрные» саморезы. Они недостаточно прочные, особенно если для строительства закуплено недостаточно сухое дерево. При сушке и короблении у «чёрные» саморезы могут быть банально «сорваны». Более прочный вариант – саморезы золотистого и серебристого цвета, покрытые оцинковкой или слоем хроматирования, фосфатирования.
• Используют недостаточно сухое дерево, которое даёт сильную усадку и «рвёт» имеющиеся узлы и соединения.
• И ещё одна ошибка – не использовать гвозди. Эти проверенные крепёжные элементы часто оказываются прочнее любых саморезов.

Каркасное строительство – новая технология, в которой при кажущейся простоте существует множество нюансов, особенностей.

Ответы экспертов

Толщина стен такого дома будет зависеть от того, в каком регионе проводится строительство, и будет здания использоваться для временного или постоянного проживания. В таблице ниже приведена расчетная толщина утеплителя (минеральной ваты) для комфортного проживания.

Город	Толщина минваты в мм	Город	Толщина минваты в мм	Город	Толщина минваты в мм
Архангельск	220	Киров	210	Рязань	190
Астрахань	160	Кострома	200	Самара	200
Анадырь	290	Краснодар	140	Санкт-Петербург	190
Барнаул	210	Красноярск	210	Саранск	190
Белгород	170	Курган	210	Саратов	180
Благовещенск	230	Курск	180	Салехард	280
Брянск	190	Кызыл	240	Смоленск	190
Волгоград	160	Липецк	180	Ставрополь	150
Вологда	210	Магадан	250	Сыктывкар	220
Воронеж	180	Махачкала	130	Тамбов	180
Владимир	200	Москва	190	Тверь	200
Владивосток	190	Мурманск 220	220	Томск	230
Владикавказ	150	Нальчик 150	150	Тула	190
Грозный	150	Нижний	200	Тюмень	210
Екатеринбург	210	Новгород	190	Ульяновск	190
Иваново	200	Новосибирск	220	Улан-Удэ	230
Игарка	290	Омск	210	Уфа	200
Иркутск	220	Оренбург	190	Хабаровск	220
Ижевск	210	Орел	190	Чебоксары	200
Йошкар-Ола	210	Пенза	190	Челябинск	200
Казань	200	Пермь	210	Чита	240
Калининград	170	Петрозаводск	210	Элиста	160
Калуга	190	Петропавловск-Камчатский	190	Южно-Сахалинск	210
Кемерово	220	Псков	190	Якутск	290
Ростов-на-Дону	160	Ярославль 200.	200

Для умеренного климата, чтобы создать в доме оптимальные условия проживания, толщина брусьев должна быть не меньше 200 мм.

Как собрать

На углах, брусья между собой соединяют вполдерева или в лапу и фиксируют при помощи нагелей. Для усиления конструкции, могут использоваться металлические уголки.

Как поднять одному

Если вы монтируете стену на земле, то после ее создания, надо будет поднять конструкцию. Обшитая стена имеет высокую парусность поэтому, лучше всего поднимать только каркас, а уже потом проводить его обшивку.

При подъеме стены, надо рассчитывать, чтобы на одного человека приходилось 2-3 метра, все зависит от сечения используемых материалов.

Для облегчения работы, можно использовать лебедку, манипулятор, кран или сделать подъемник самостоятельно, тогда справиться можно будет и одному, но лучше всего пригласить помощника, так будет быстрее и безопаснее.

Конструкция каркасного дома: плюсы и минусы

Традиционно в конструкциях каркасных домов используется дерево.

Оно имеет следующие преимущества:

• недорогой материал
• легкий материал
• может быть обработан своими руками септиками и огнезащитой
• в него легко входят гвозди, болты, другие фиксирующие элементы
• легкость дерева позволяет применять в некоторых случаях монтажный клей
• не ржавеет
• полностью экологичен
• имеет приятный запах дерева, особенно хвойные породы

Виды деревянного бруса для каркасной конструкции

Однако есть и минусы в каркасных конструкциях из дерева. Они связаны в первую очередь с тем, что дерево – природный материал, играющий свою роль в пищевой цепочке:

1. Нуждается в тщательной обработке от насекомых и бактерий.
2. Подвержен горению, поэтому считается пожароопасен, необходимо использовать огнезащиту.
3. В местах соприкосновения с металлами вызывает ржавчину у необработанного металла, при этом дерево начинает разрушаться в своей структуре, гниет.
4. Способно в некоторой мере менять размер, впитывая в себя влагу или наоборот – отдавая ее в окружающую среду. Из-за этого происходит усадка дома, деформация каркаса.
5. Перед строительством древесина всегда нуждается в дополнительной обработке и просушке, лучше камерной.

Каркас дома из металла не горит, не изменяет формы, он долговечен. Однако он также нуждается в обработке, так как имеется склонность к образованию ржавчины.

Материал тяжелый, и для транспортировки и установки в каркасных конструкциях может потребоваться спецтехника.

К тому же, цена металла будет существенно выше, чем при возведении деревянного каркаса.

Каркас для дома из металла

Стена каркасного дома

Наружные стены каркасного дома должны обеспечивать качественную теплоизоляцию внутреннего жилого пространства. Поэтому рассмотрим из чего состоит стена каркасного дома, устройство стены состоит из утеплителя, который ограничивает теплопотери. Слой изолирующего материала каркасного дома должен быть достаточным для сохранения тепла даже в самые сильные морозы.

Стена в разрезе.

Как правило, в качестве утеплителей используются пористые материалы, которые сами по себе недолговечны. Для их длительного использования необходима защита от атмосферной влаги, дождя, росы, внутреннего пара, грунтовой сырости, а также от механического действия (ударов, проколов, сминания, сжатия и др.). Кроме того, некоторым утеплителям необходима ветрозащита.

В связи с необходимостью защищать изолирующий материал, стена каркасного дома в разрезе обустраивается из несколько слоёв, а именно:

• С наружней стороны теплоизолятор для стен перекрывают защитной мембраной. Мембрана – специальная плёнка, которая ограничивает проникновение влаги снаружи, но способна пропускать его наружу. Таким образом, материал теплоизолятора защищают от сырости. Особенно необходима такая защита ватным утеплителям, минеральной вате, стекловате.
• С внутренней стороны теплоизолятор защищают от влаги с помощью пленки пароизоляции.

На заметку
При отсыревании строительные минеральные ваты теряют теплосберегающие свойства.

• Что касается пенопластовых утеплителей, для них защита от влаги является залогом долговечности. При промерзании сырой пенопласт разрушается, покрывается трещинами, за два зимних сезона превращается в крошку.
• С двух сторон от закрытого утеплителя навешивают стеновую обшивку. Этот материал защищает теплоизолирующий слой он механического разрушения – ударов, сжатия, а также от ветра. Кроме того, обшивка формирует поверхность внутренней и наружной стены и является декором.

Наружная и внутренняя стороны работают при разных температурах, поэтому для изготовления облицовочных плит используются различные материалы. К панелям наружной обшивки предъявляются требования влаго- и ветростойкости. К внутренним панелям – экологичности и декоративности.

Отделка плитами ЦСП.

В качестве наружных стеновых панелей используют:

• Металлопрофиль.
• Пластиковый сайдинг.
• Можно обшить каркасную стену  деревом – вагонкой или блок-хаусом.
• Использовать плиты OSB (ОСП). В таком случае, понадобится дополнительная защита их поверхности от влаги. Стены каркасного дома из ОСП требуют последующей покраски, штукатурки.

Правильные стены каркасного дома имеют как минимум 4 слоя – наружную и внутреннюю обшивку, теплоизолятор и пароизолятор. Они располагаются в определённом порядке, который обеспечивает защиту внутреннего пространства жилого дома от осадков и холода в любое время года.

Щитовой дом: преимущества и недостатки

Еще один момент, с которым нужно разобраться, подходя к вопросу особенностей щитовых домов, заключается в том, что изготавливаться панели могут по-разному – вернее сказать, что в них может использоваться различный утеплитель. В частности, взамен минеральной ваты некоторые производители накачивают в середину каркаса полиуретан – монтажную пену, которая ничего хорошего владельцам таких домов не сулит. Причин отказаться от дома из сэндвич-панелей много, но в большинстве случаев людям хватает того, что это пожаронебезопасный материал, который к тому же еще и не проводит пары влаги – это термос, и по-другому его не назовешь. Хотите жить в термосе? То-то и оно. Но вернемся к нормальным каркасно-щитовым домам и разберемся с их преимуществами и недостатками.

1. Как вы уже поняли, самым главным основополагающим моментом выбора строений в пользу щитовых является скорость возведения дома – как правило, основные строительные работы завершаются уже спустя три месяца. Еще столько же или чуть меньше нужно добавить на отделку и можно считать себя счастливым владельцем новенького дома.

2. Масса готовых решений. Это не тот дом, который проектируется, ходя и здесь не без этого. Огромный выбор различных типовых проектов позволяет производить не только строительство на заказ, но и продажу таких домов в разобранном виде. По сути, человек может купить набор элементов, которые самостоятельно собрать по прилагаемой схеме – это конструктор для больших дядей и тетей. В принципе, в этом же месте прячется и недостаток – на уникальность и индивидуальность рассчитать не приходится. Нет, это не исключается, но индивидуальное проектирование и изготовление конструктора обойдется в разы дороже.
3. Масса вариантов отделки фасада. По большому счету, здесь применимы практически любые технологии и материалы – начиная с банальных панелей разного типа и заканчивая классической штукатуркой или облицовкой клинкером, который сделает ваш щитовой дом полностью схожим с кирпичным строением. Естественно, некоторые технологии отделки могут применяться в видоизмененном варианте – к примеру, чтобы оштукатурить лист ОСБ, понадобится затянуть его металлической сеткой, а это как минимум удорожание проекта. В общем, здесь также следует выбирать не только исходя из желаний, но и учитывая свои возможности.

4. А что же эксплуатационные характеристики? В общем-то, неплохо, кроме срока эксплуатации – в принципе, на ваш век хватит, а вот у детей могут возникнуть проблемы. Хотя как знать – во многом все зависит от качества материалов, правильности сборки и тому подобных вещей. Именно по этой причине, если позволяют финансы, жилые и дачные щитовые дома лучше монтировать руками специалистов.

Кроме всего прочего, отдельно можно выделить такой важный момент, как отсутствие усадки – это еще один фактор, позволяющий устанавливать щитовые дома очень быстро. Ну и, естественно, тепло- и звукоизоляционные характеристики, которые мало чем уступают традиционным кирпичным домам. Как видите, все совсем неплохо – если, конечно, не путать дома из сэндвич-панелей с каркасно-щитовой технологией данного типа.

И в заключение темы про сборно-щитовой дом скажу несколько слов по поводу других преимуществ, которые тоже могут оказать решающую роль в пользу строений этого типа. Дополнительно здесь можно отметить облегченный вариант фундамента – эти дома имеют сравнительно небольшой вес, поэтому требования к основанию несколько ниже. Если вам кто-то говорит, что для строений этого типа подойдет не любой тип кровли, значит он ничего не понимает в таких домах. Да, традиционно их накрывают гонтом (гибкой битумной черепицей), но никакие правила не говорят о том, что нельзя использовать профлист, металлочерепицу и даже шифер. Как говорится, все в ваших руках. Единственное, к чему в каркасно-щитовых домах выдвигаются повышенные требования, это к электропроводке – все-таки это деревянное строение, и монтаж электрических кабелей в нем должен производиться с учетом всех правил и норм. Этот момент уже точно лучше оставить для специалистов в своей области деятельности – по крайней мере, будет с кого спросить в случае чего.
