Этапы устройства теплого водяного пола с бетонном основании

Инструкция по монтажу теплого пола

Как заливают теплые полы

Заливка раствора на водяной теплый пол – процесс трудоемкий. И в каждом выше обозначенном варианте присутствуют свои нюансы.

Как залить «мокрой» стяжкой

Это классика формирования стяжки. Раствор просто заливается между маяками и выравнивается правилом. Но предварительно надо правильно замесить раствор.

Приготовление раствора для заливки

Готовить раствор лучше в бетономешалке. И делается это так:

• в барабан заливается часть воды с жидким пластификатором;
• сюда же добавляется половина фибры;
• включается вращение барабана, куда засыпается половина цемента;
• через несколько минут засыпается половина песка;
• далее в той же последовательности с другой половиной компонентов.

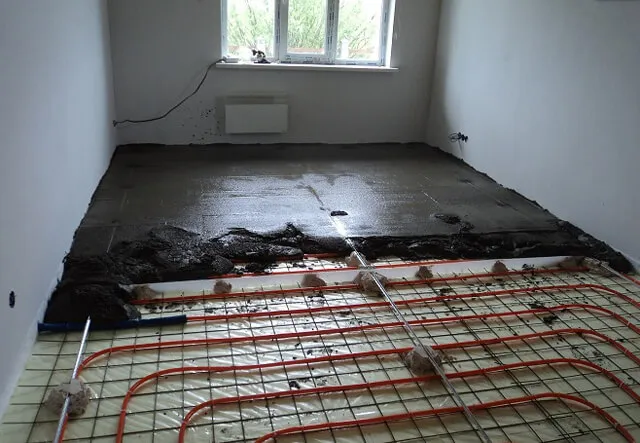

Заливка раствора и выравнивание стяжки

Это классическая технология. Готовый раствор укладывают между маяками так, чтобы он был немного выше, чем уложенные на нагели потолочные профили. Затем в дело идет правило. Им вытягивают раствор на себя, двигая инструментом из стороны в сторону. При этом правило кладут на маяки.

Здесь важно добиться, чтобы на стяжке не образовались провалы. Если такие появились, их надо заполнить раствором и снова пройтись правилом

Излишки материала, наоборот, удаляют на незаполненные участки.

Выравнивают стяжку правилом по маякам

Два совета:

1. Ходить по трубам теплого пола не рекомендуется. Лучше уложить на них фанеру или другой плоский стройматериал, и ходить уже по нему.
2. По стяжке можно ходить через сутки. После проводят такие операции. Срезают выступающие края демпферной ленты, удаляют выступающий раствор по краям маяков.

Еще через сутки можно удалять маяки и выкручивать нагели. Оставшиеся после этой операции дефекты в стяжке заполняют жидким цементно-песчаным раствором. Далее поверхность надо увлажнить и закрыть полиэтиленовой пленкой. В таком положении стяжка должна простоять 28 дней. За это время раствор наберет свою марочную прочность.

В видео мастер рассказывает, как надо заливать стяжку по теплому полу:

Как сделать стяжку тёплого пола

Как правильно укладывать «полусухую» бетонную стяжку

Формирование стяжки полусухим способом – это укладка смеси в два слоя. Первый – это раствор, который укладывается ниже верхних краев маяков. Его просто равномерно раскладывают по поверхности напольного основания и утрамбовывают ногами. Второй – это другая часть цементно-песчаной смеси, которую выравнивают по маякам правилом без утрамбовки.

Далее поверхность стяжки шлифуют, для чего используют шлифмашинку. Она выравнивает поверхность, срезая выступающий материал. А также уплотняет верхний слой уложенного раствора.

Шлифуют полусухую стяжку над теплым полом

Требования к помещениям

Перед монтажом теплого пола из труб с водой необходимо выяснить – выдержит ли межэтажное перекрытие дополнительную нагрузку. При правильном устройстве по СНиПам бетонная стяжка над укладываемым трубопроводом с теплоносителем должна подниматься на 45–50 мм. Тоньше нельзя из-за низкой прочности получающегося слоя, а толще делать не рекомендуется, потому что вырастает энергопотребление на прогрев бетона.

Каждый квадратный метр стяжки из ЦПС с маркой М300 и высотой 10 мм – это приблизительно 22 кг. Плюс сюда добавляется вес арматуры и утеплителя, а также напольного покрытия.

В итоге общая нагрузка на перекрытие от «теплого пола» в комнате 15–20 квадратов нередко превышает пару тонн. Если плита между этажами не способна выдержать такую дополнительную массу, то рассматриваемую систему обогрева делать нельзя.

Твердеющий бетон и температурные колебания – вещи несовместимые. Также нельзя для его просушки прибегать к преждевременному включению водяного пола на «отопление», что приведет к появлению в бетонном слое локальных участков с перегревом. В этих случаях стяжка неизбежно растрескается и утратит свою прочность.

Теплопроводимость разных материалов

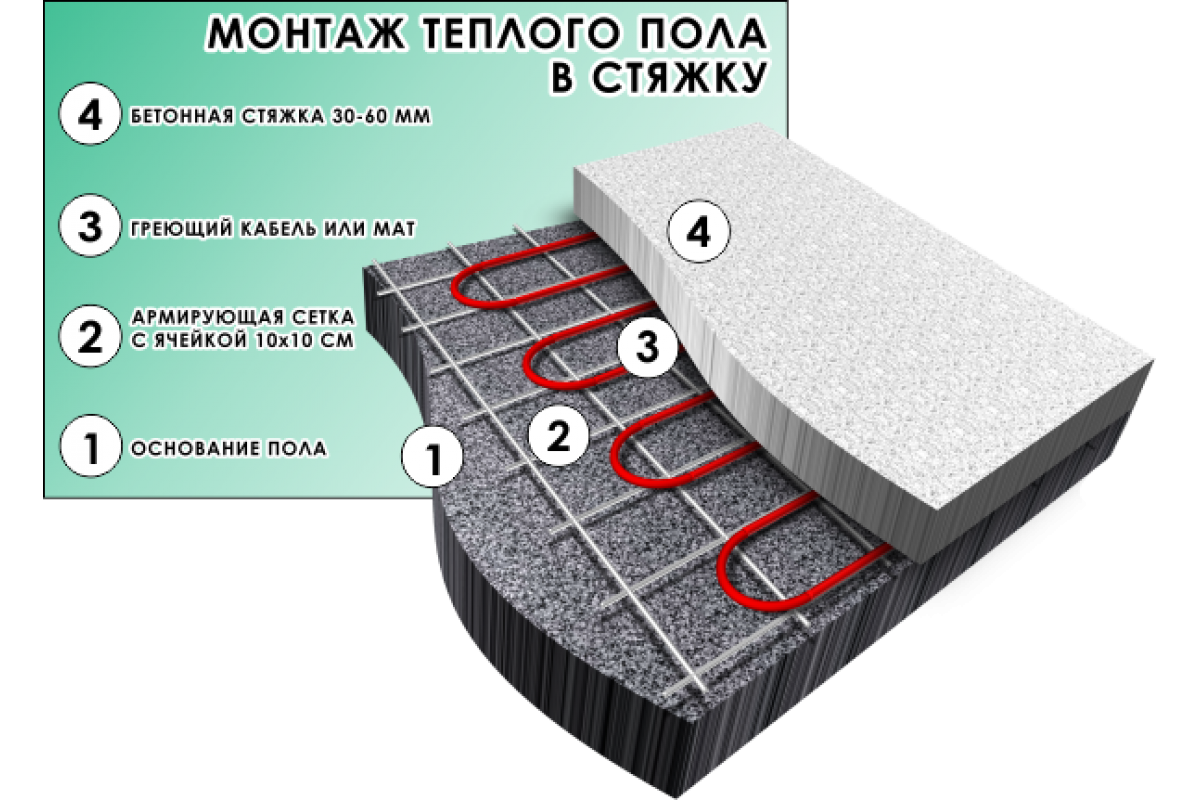

Как монтируется электрический пол под стяжку

Кабель стоит гораздо дешевле других вариантов электрического тёплого пола, но подойти к созданию для него стяжки нужно не менее ответственно, чем для водяного тёплого пола.

Этапы строительства следующие:

1. Подготовка поверхности.
2. Распределение кабеля.
3. Электрическая часть.
4. Заливка стяжки.

Подготовка

На этом этапе с перекрытий снимается старый слой пола. Поверхность как можно лучше очищается от грязи и пыли, выравнивается. Недопустимы острые выступы, трещины, бугры, перепады по высоте.

Укладка кабеля

1. На этапе распределения составляется подробный чертёж дома, расположения мебели, сантехники, а исходя из этого – схема расположения кабеля (от стен отступается не менее 5 см, от стояков – около 10 см).
2. Определяется место, где будет помещаться терморегулятор и датчик. В стене штробятся каналы для них.
3. На полу раскладывается теплоизолятор. Соединяются листы строительным скотчем.
4. Маркером на утеплитель переносится схема расположения кабеля, а затем по этим линиям клеится фиксационная лента, на которую позже крепятся провода.
5. Укладывается демпферная лента (вдоль стен на 10-20 см в высоту).

Линии кабеля не должны касаться друг друга, растягиваться или резаться. В местах поворотов, диаметр изгиба должен быть более 10 см. Кабель обязательно заземляется.

Электрика

Провода подводятся к термостату. До начала и в конце работ необходимо проверить сопротивление на кабеле. Оно должно соответствовать указанному в инструкции. Целостность и исправность кабеля проверяется тестером. Если всё в порядке, порывов нет, можно переходить к цементным работам.

Стяжка

1. Раствор нужно разводить такой консистенции, чтобы он не комковался и не растекался.
2. До заливки выставляются маяки.
3. Заливку одной комнаты нельзя делить на несколько этапов: если бетон начнёт схватываться (а это перерыв в 40 минут) появятся «холодные швы», которые ослабят конструкцию. Поэтому, чтобы ускорить процесс, лучше не работать в одиночку.
4. Заливку начинают от дальнего угла, противоположного двери и двигаются к выходу.
5. Слой разравнивается сначала мастерком, а потом при помощи правила.
6. На сутки поверхность накрывается плёнкой.
7. Через сутки плёнка снимается, и только теперь удаляются маяки. А оставшиеся от них каналы заливаются точно таким же раствором, как и весь пол.
8. До полного высыхания раствора нужно ждать около месяца.
9. Пока пол сохнет, его периодически орошают водой.

Нельзя!

• Наступать жёсткой подошвой на кабель во время заливки пола.
• Покрывать поверхность финишной отделкой до полного высыхания.
• Допускать во время сушки резких скачков температур или проветривать помещение.
• Устраивать «тестовое» включение провода, пока бетон полностью не высохнет! Если пустить ток слишком рано, полы просто сгорят и напрасно пропадут все старания и деньги!

Заключение. Устройство тёплых полов в бетонной стяжке относится к сложным строительным технологиям. Поэтому уж если Вы решитесь проводить все работы своими силами, не пренебрегайте множеством правил и тонкостей. А лучше распечатайте их, и каждый этап освежайте в памяти. Успехов!

Схема укладки теплого водяного пола

Из всех схем укладки труб водяного пола практическое применение нашли схемы так называемые «змейка» и «улитка».

Итак, схема змейка является самой простой в укладке и как видно из рисунка положить её можно достаточно просто. Но как обычно есть и небольшой недостаток. Из-за того, что подающая труба заходит с одного края площади комнаты, а с другого конца выходит обратка, то и пол в помещении будет прогреваться с одной стороны больше, а с другой меньше.

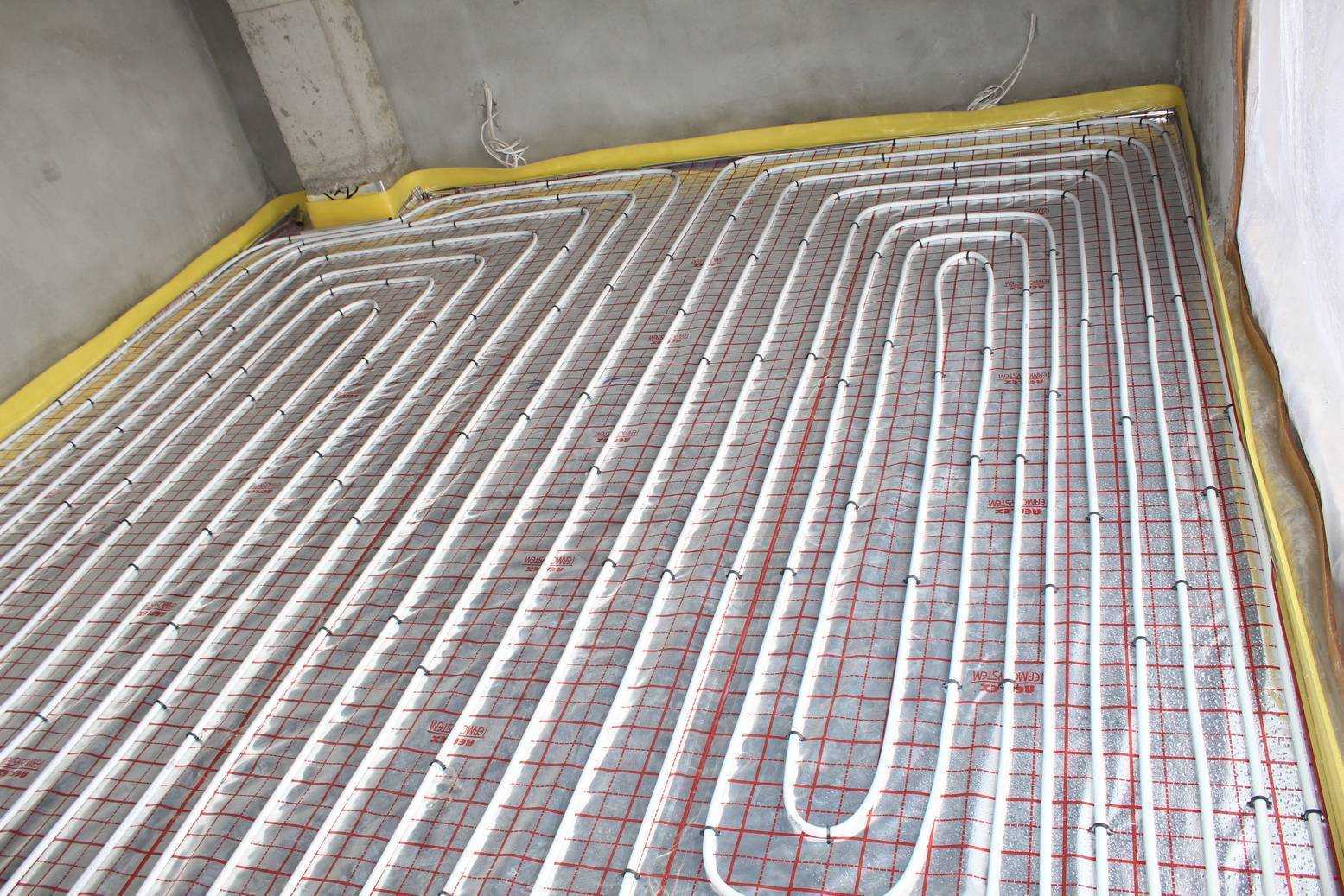

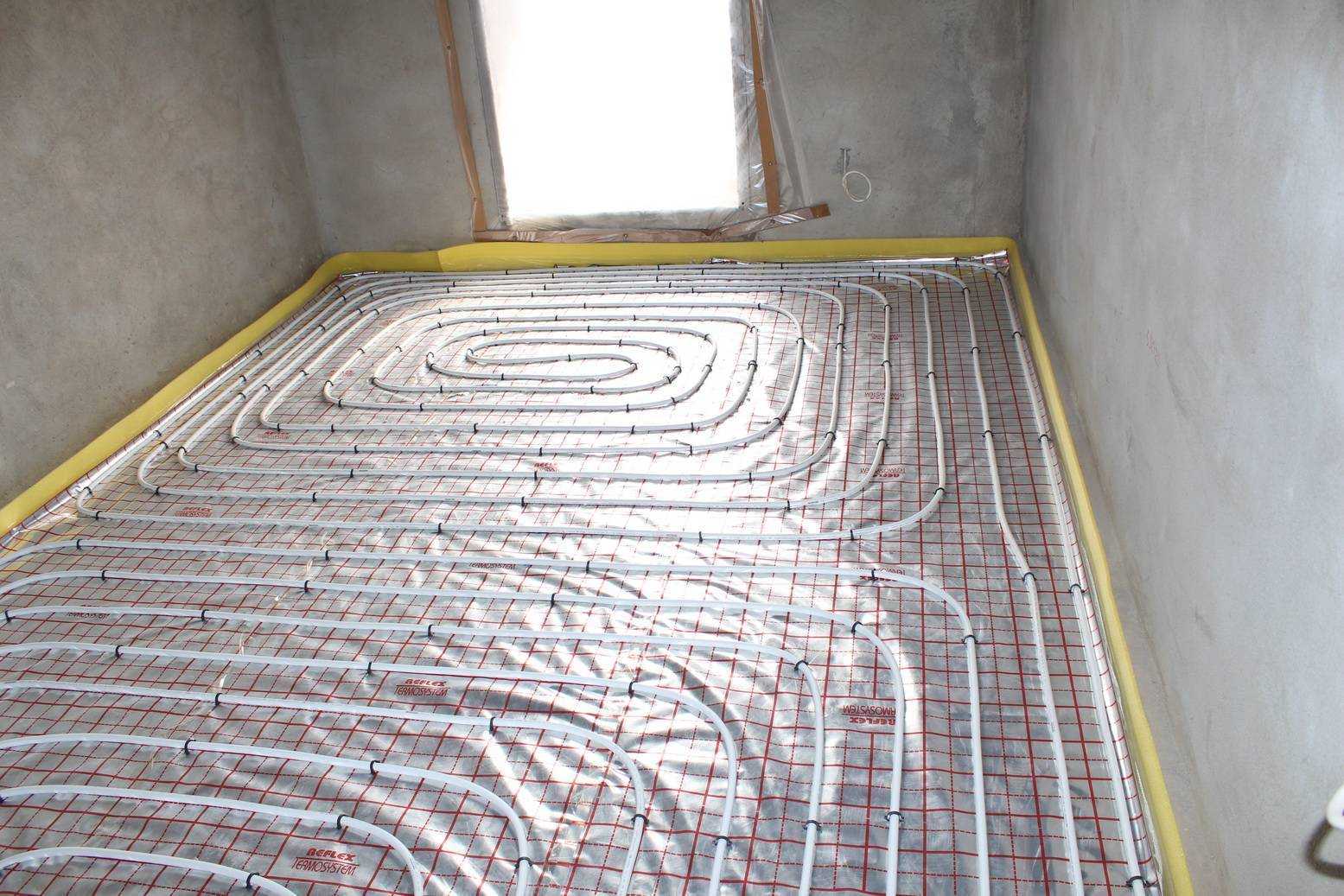

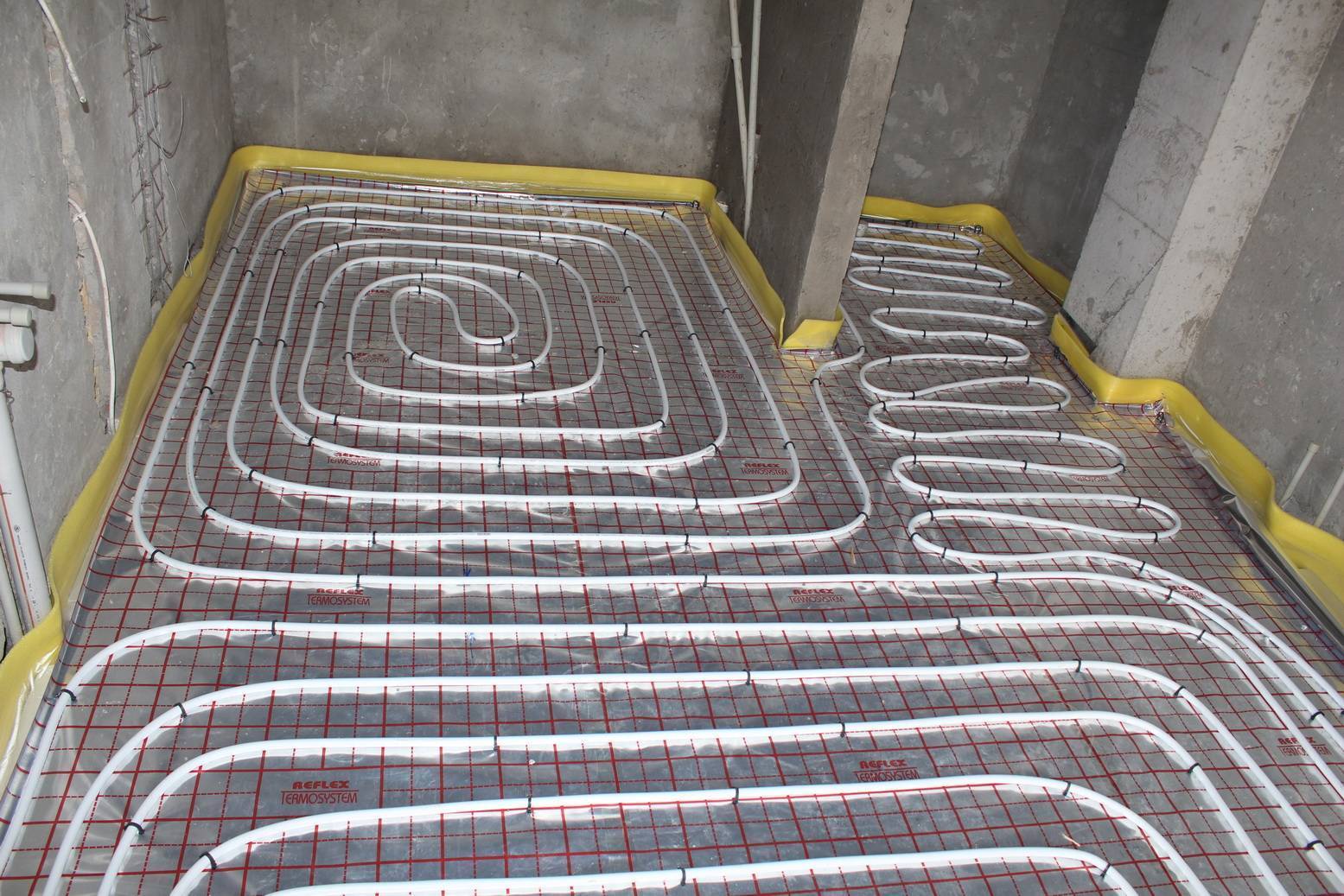

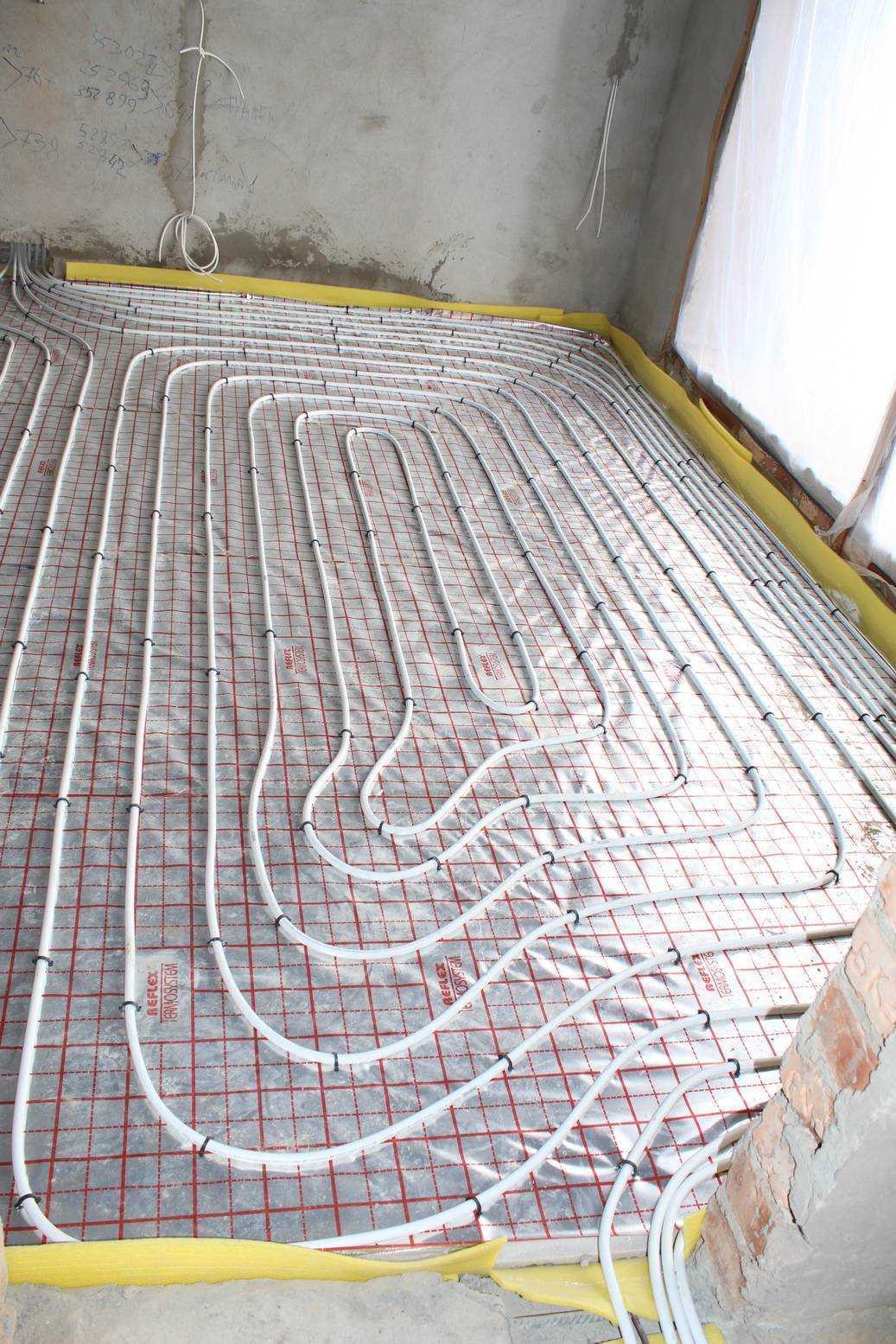

Вторая, самая лучшая схема укладки, это улитка. Можно заметить, что вместе с подающей трубой рядом всегда идет обратка и так чередуется постоянно, пол при такой укладке прогревается ровно.

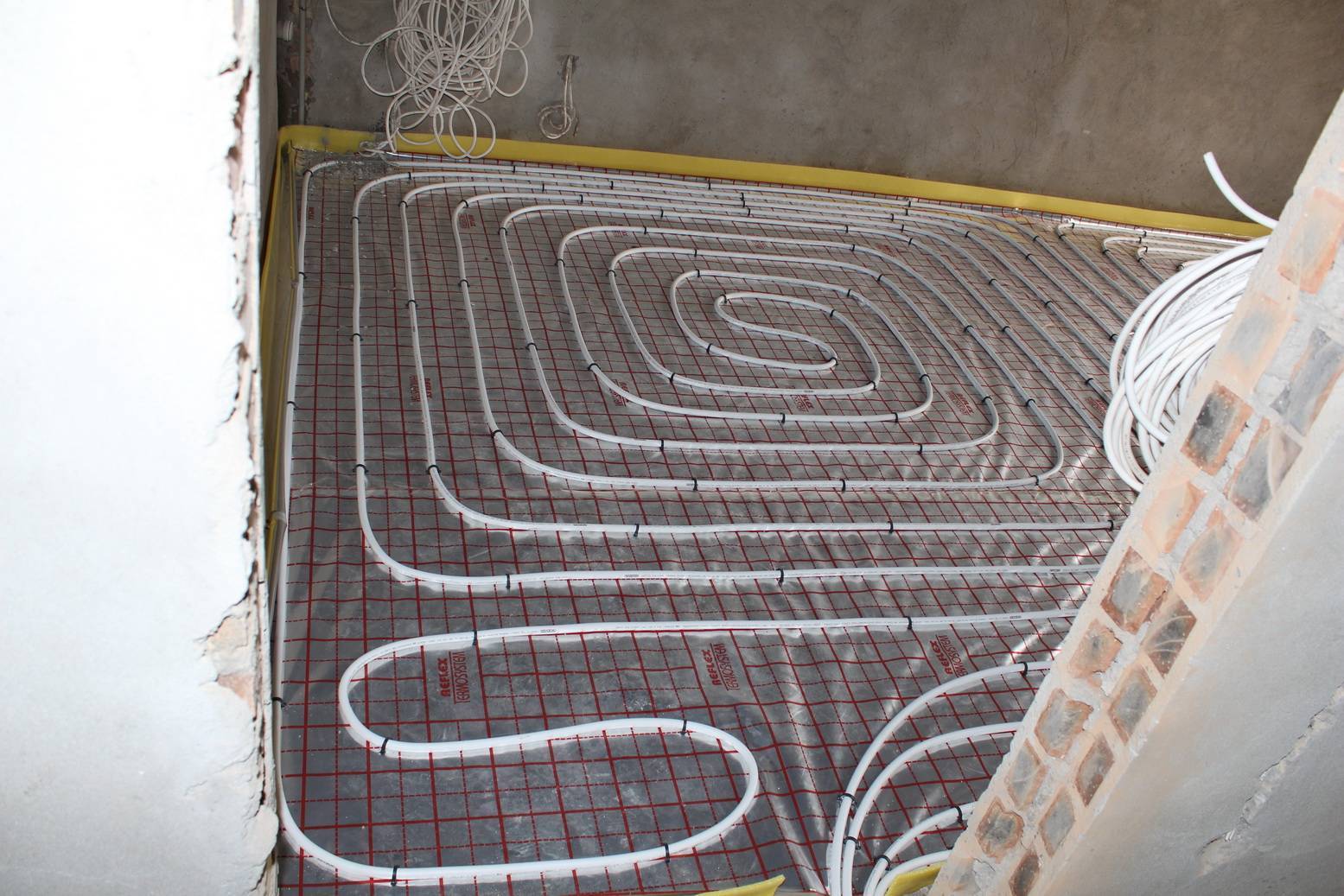

укладка трубы улиткой

Исходя из своей практики скажу — где можно в доме уложить по схеме улитка укладывается улитка. В основном это комнаты и квадратные помещения.

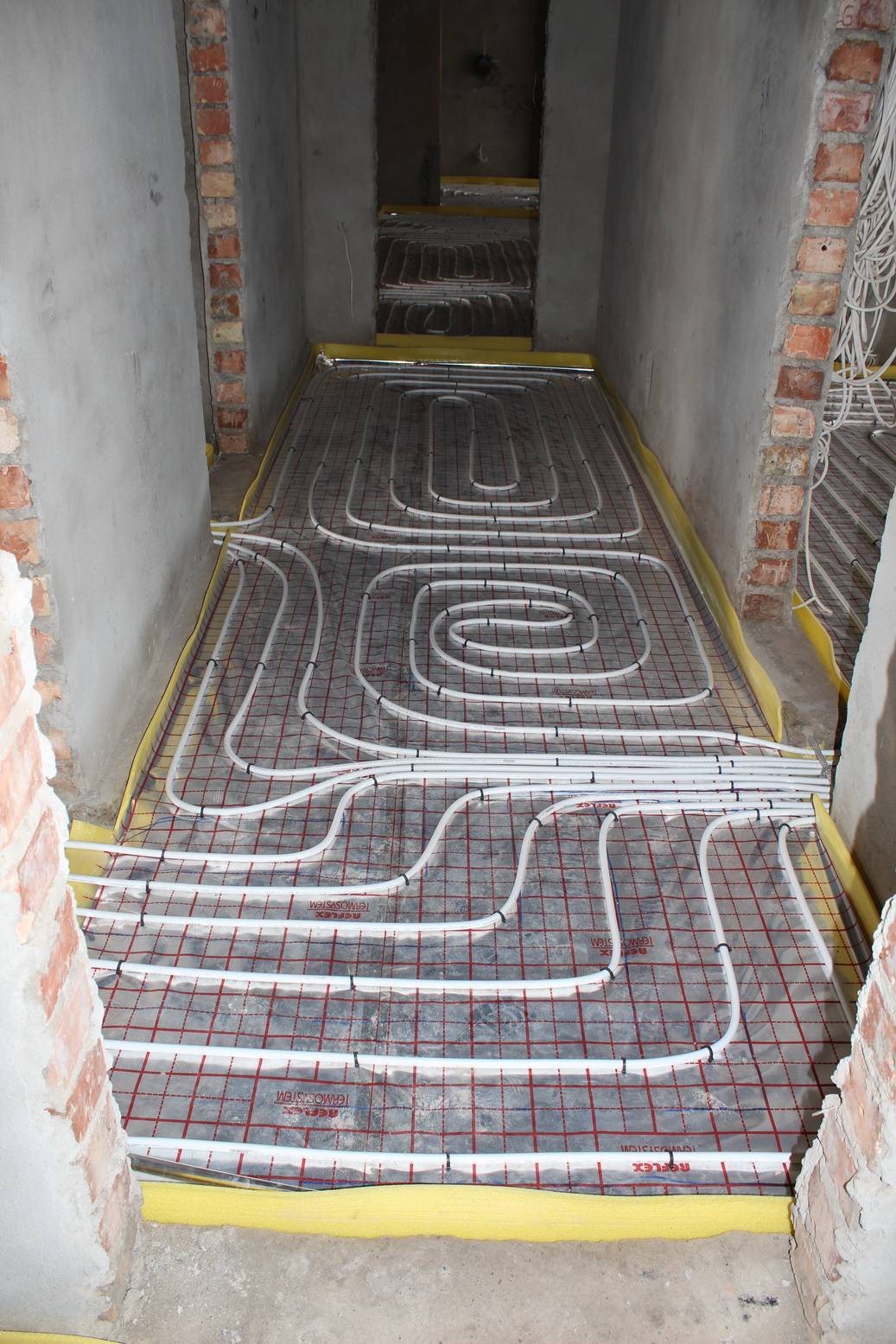

В длинных узких помещениях применяем схему змейка, это узкие коридоры, кладовки, маленькие санузлы и т.д.

Расстояние между трубами теплого пола

Расстояние между трубами теплого пола называется шагом укладки и составляет обычно 150 мм. Это расстояние обеспечивает равномерно прогретое основание, и вы не будете ощущать так называемый эффект «зебры». Если нам требуется сделать «перегретую» область (в данном случае обозначается что этот участок будет не раскален до бела, а на один два градуса будет выше, чем остальная поверхность) необходимо уменьшить шаг до 100 мм. Такой подход обеспечит конвекцию, например возле внешних стен и таким образом мы избавимся от запотевания окон. Картинка с увеличенным шагом.

Максимальная длина контура теплого пола

При укладке трубы необходимо разделить всю площадь застилаемого пола на участки, которые составят отдельные контура водяного теплого пола. Причем это нужно выполнить таким образом, чтобы.

Во-первых, обеспечить потом заливку стяжки разделив их (участки) между собой демпферной лентой. Такой подход гарантирует отсутствие растрескивания бетонной стяжки пола.

Во-вторых, исходя из максимальной длины контура теплого пола. Для частного дома я рекомендую использовать трубу диаметром 16 мм и для нее длина не должна превышать 100 метров, на практике лучше ограничиваться 60-80 метрами – это оптимально. То есть каждый участок по площади выйдет по 10-12 метров квадратных.

Какую трубу выбрать для теплого пола?

При написании этой статьи (сентябрь 2018 года для информации) я задал этот вопрос яндексу и увидел, что на первых местах в поиске висят рекомендации по укладке в стяжку труб из металлопласта и еще всякая ерунда. Учитывайте этот факт пожалуйста. И если вы попадете ко мне на сайт в 2030 году и увидите этот пост не обновленным закройте немедленно.

Пройдя обучение в Академии Рехау, а также в фирме ТЕСЕ я конечно рекомендовал бы к применению только их трубы. По крайней мере они дают на них гарантийный срок 50 лет. Но в силу того, что многим покажется, что их продукция дорогая, то вердикт мой таков.

При устройстве теплого водяного пола труба должна быть выполнена из сшитого полиэтилена с маркировкой PEX-a или PEX-c. Если кратко, то это самые современные трубы, которые нужно применять для скрытого монтажа. И на данный момент времени ничего лучшего для водяного пола нет. О том какие трубы рехау для чего предназначены подробно здесь.

Монтаж водяного теплого пола в бетонной стяжке

Среди существующих сегодня систем отопления одной из самых эффективных, практичных и безопасных является водяной теплый пол.

Несмотря на то, что установка водяного теплого пола, а также правильная конфигурация системы достаточно сложны, грамотный подход к реализации проекта обеспечит комфорт, уют в доме на долгие годы, так как а также сэкономить семейный бюджет на обогрев помещения.

Основным компонентом интегрированной системы водяного отопления являются трубы, по которым циркулирует теплоноситель, обычно вода, нагретая до температуры 40-55.

Монтаж системы теплого пола на водной основе осуществляется несколькими основными способами:

1. Монтаж фасованных труб из пенополистирола, уложенных на пол. Сверху система заливается стяжкой.
2. Укладка в деревянные пазы, полученные между предварительно собранными досками пола. Такой вариант используется в деревянных домах с деревянным полом.
3. Формирование традиционного «пирога» и укладка труб под бетонную стяжку толщиной 3 см над уровнем трубы. Это самый надежный и рекомендуемый метод.

ССЫЛКА! Укладка водяных полов в бетонную стяжку является предпочтительным методом укладки, так как образовавшаяся корка обеспечивает трубам оптимальную защиту от повреждений, а также эффективное и равномерное распределение тепла и теплопередачу в помещении.

Установка водяного теплого пола на деревянный пол традиционным способом под стяжку не подходит. Во-первых, такая «лепешка» тяжелая, во-вторых, древесина будет гнить под воздействием влаги.

Как рассчитать?

Вне зависимости от того, монтируется теплый пол своими руками или планируется обратиться за помощью к специалистам, необходимо составить проект системы отопления:

1. Основным этапом является расчет теплого пола, который позволяет определить необходимую теплоотдачу или мощность системы обогрева.
2. Главный критерий, которого нужно придерживаться при расчете, — это теплопотери помещения. Только специалисты могут точно определить их уровень. Даже самый правильный монтаж водяного теплого пола, сделанный с учетом всех требований технологии, не обеспечит системе необходимой экономичности и эффективности при уровне теплопотерь 100 Вт на 1 м2. Вот почему в первую очередь следует подумать об утеплении дома.
3. В расчете используется множество показателей и коэффициентов в зависимости от типа и диаметра используемых труб, количества и длины контуров, типа их прокладки, температуры теплоносителя на входе и выходе, будь то основной или дополнительный обогрев, и так далее

Поскольку расчет, скорее всего, придется повторить не один раз, если высокая точность не важна, можно воспользоваться онлайн-калькулятором, программа расчета которого уже введена с необходимыми коэффициентами.

ССЫЛКА! Общая мощность (теплопередача) системы не должна превышать уровень тепловых потерь более чем на 25%. В противном случае выбираются параметры и выполняются расчеты до тех пор, пока значение мощности водного дна не окажется в желаемом диапазоне.

Составляющие компоненты системы

Началу монтажа водяных полов под ключ предшествует закупка всех необходимых комплектующих системы отопления в необходимых количествах и с необходимыми параметрами, уже установленными при расчете и проектировании:

• трубки;
• водонагреватель;
• распределительный коллектор;
• циркуляционный насос;
• арматура для соединения труб в контурах, подключения труб к коллектору;
• шаровые краны.

ССЫЛКА! При установке водяного теплого пола в частном доме нужно подумать, как отрегулировать систему. Для этого также можно установить датчики температуры, термостаты и сервоприводы. В этом случае стоимость установки водяного пола будет выше, однако комфорт и высокий КПД системы будет обеспечен.

Секрет того, как правильно смонтировать водяной теплый пол по технологии на бетонную стяжку, раскроет знания устройства торта. Этот способ самый надежный, хотя и трудоемкий. Также следует понимать, что «торт» получил такое название из-за многослойности, а его общая толщина может варьироваться от 8 до 15, а иногда и до 20 см.

Соответственно, высота помещения должна позволять, а с учетом значительного веса нагрузка до 300 кг / м2 не должна быть чрезмерной.

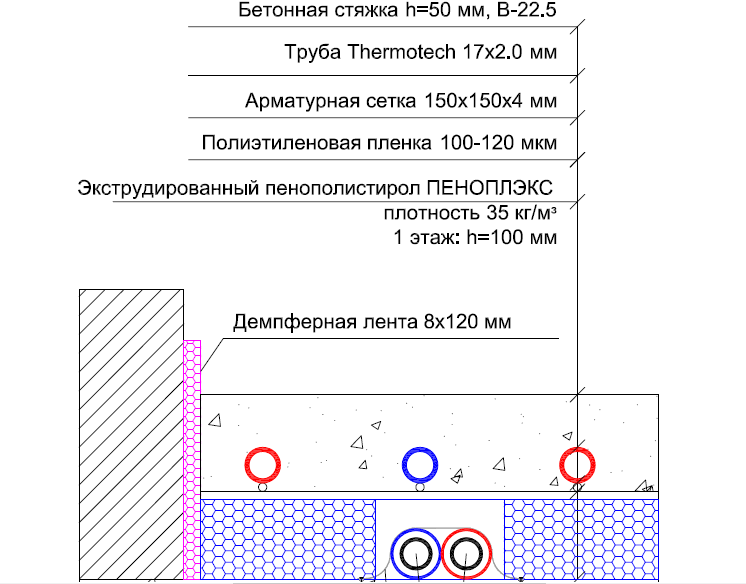

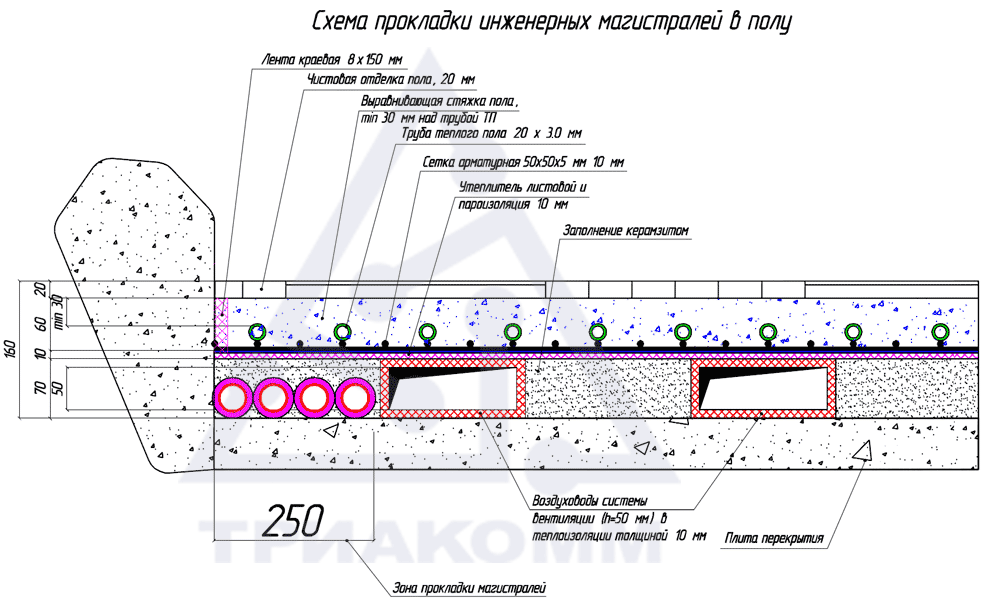

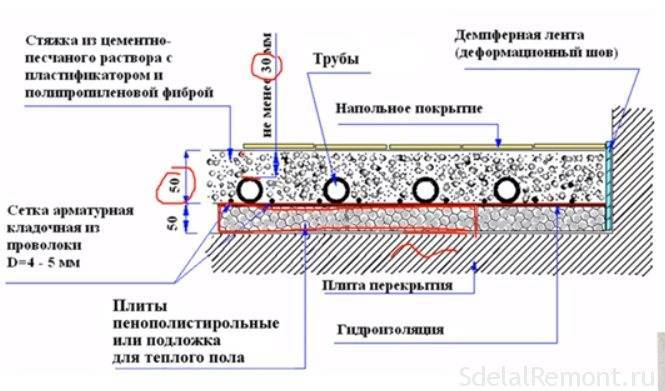

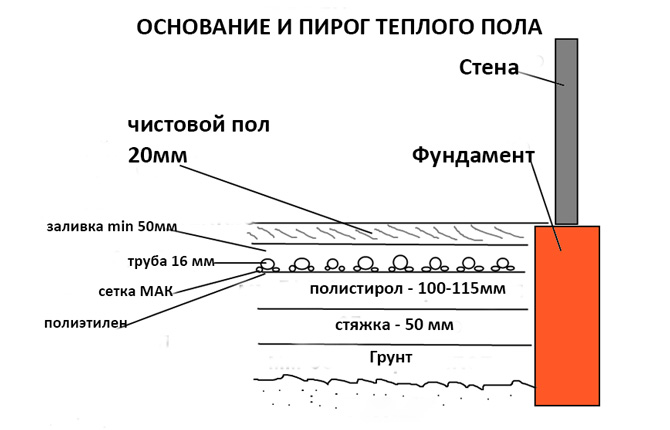

В простейшем и наиболее общем виде послойную структуру можно описать следующим образом:

• гидроизоляционный слой;
• демпферная лента по периметру для компенсации теплового расширения бетона;
• слой утеплителя — для удержания тепла и отражения его в пространство комнаты;
• арматурная сетка;
• трубы (присоединены к сети);
• стяжка, покрывающая трубы на 2-3 см.

ВАЖНЫЙ! Стяжка должна хорошо высохнуть, что может занять до 4 недель. Укладка декоративного пола допускается только на высохшую стяжку.

Бетон

Состав стяжки для водяного теплого пола не ограничивается применением цемента, песка, пластификатора и воды.

Возможно применение двух видов бетонного состава для заливки теплого пола:

1. Для этого состава применяется цемент марки М-300 и не ниже. Для замешивания подобной бетонной смеси своими руками, потребуется отсев, включающий в себя мелкие фракции щебня и песок. Кроме отсева, в раствор добавляется пластификатор и вода. Высота стяжки для водяного теплого пола при применении бетонной смеси может находиться в пределах 2-4 см, в зависимости от проектных требований.
2. Этот вид бетонной смеси рассчитан на применение щебня, вместо отсева, что значительно укрепит стяжку для водяного пола. В таком случае применяются следующие пропорции: цемент – 1 часть, песок – 3,5 части, щебень – 4 части, пластификатор и вода. Минимальная стяжка для водяного теплого пола в таком случае ограничивается лишь толщиной финишного слоя (детальнее: “Какая минимальная толщина стяжки пола – стандарты и правила”).

Бетон

Состав стяжки для водяного теплого пола не ограничивается применением цемента, песка, пластификатора и воды.

Возможно применение двух видов бетонного состава для заливки теплого пола:

1. Для этого состава применяется цемент марки М-300 и не ниже. Для замешивания подобной бетонной смеси своими руками, потребуется отсев, включающий в себя мелкие фракции щебня и песок. Кроме отсева, в раствор добавляется пластификатор и вода. Высота стяжки для водяного теплого пола при применении бетонной смеси может находиться в пределах 2-4 см, в зависимости от проектных требований.
2. Этот вид бетонной смеси рассчитан на применение щебня, вместо отсева, что значительно укрепит стяжку для водяного пола. В таком случае применяются следующие пропорции: цемент – 1 часть, песок – 3,5 части, щебень – 4 части, пластификатор и вода. Минимальная стяжка для водяного теплого пола в таком случае ограничивается лишь толщиной финишного слоя (детальнее: “Какая минимальная толщина стяжки пола – стандарты и правила”).

Какие материалы используются для теплоизоляции

Существуют несколько видов теплоизоляционных систем:

• рулонного типа;
• насыпные;
• напыляемые;
• плиточного типа;

• маты.

Чаще всего используют следующие материалы для теплоизоляции водяного пола:

• плиты из минеральной ваты;
• экструдированный полистирол;
• рулонный вспененный полиэтилен;
• полистирольные маты с бобышками.

Выбор материала обусловлен некоторыми факторами:

• если обустройство полов проводится в частном деревянном доме или в квартире на первом этаже, то необходим утеплитель, толщина которого более 10 см;

• в квартирах на втором и выше этажах будет достаточно одного слоя вспененного полиэтилена с отражающей поверхностью (его толщина не превышает 5 см);
• степень утепления стен в помещении;
• средний температурный режим региона;
• высота потолков в комнате – если она не превышает 2,5 м, то нужно использовать боле тонкий утеплитель.

Технология укладки теплоизоляции:

• если утеплитель рулонного типа, то он укладывается полотнами встык, а места соединения проклеиваются фольгированным скотчем;
• устройство матов или плит на бетонном или деревянном основании должно быть как можно плотнее друг к другу. Стыки проклеиваются скотчем, можно дополнительно смазывать боковые стороны клеем – это улучшит прочность соединения;

• есть специальные полистирольные маты. Они имеют на поверхности выступы – бобышки, в которые удобно укладывать трубы. Если таких выступов нет, то необходимо сверху утеплителя уложить армирующую сетку, к которой будут крепиться нагревательные элементы.

Инструкция по монтажу теплого пола

Рассмотрим этапы устройства теплого водяного пола «мокрого» вида – он считается наиболее популярным. Моменты, вызывающие вопросы и затруднения, лучше обсудить с профессиональными строителями. Самостоятельно конструировать систему водяного пола рекомендуем тем, кто уже имеет навыки работы с отопительными приборами и знает основы строительного мастерства.

Не рекомендуем проектировать теплые водяные полы в городских квартирах с централизованным отоплением. Во-первых, оборудование такого плана очень сложно согласовать (чаще – невозможно на законодательном уровне), во-вторых, всегда существует риск возникновения аварии и подтопления соседей.

Устройство теплых полов с водяным принципом обогрева включает ряд стандартных этапов:

После подготовки основания к устройству системы обогрева производится укладка труб согласно заранее выбранной схеме и подключение уложенных контуров к коллекторному узлу.

Монтаж трубы теплого пола

После пленки монтируют трубу. При разговоре с клиентом я дал ему все необходимые рекомендации по высоте и монтажу пирога, по количеству и расположению контуров. Но надо понимать, что клиент никогда не сможет передать мой опыт шабашнику, на котором он решил сэкономить. Таким образом, сейчас увидим самый ужасный монтаж труб по пленке с разметкой и рассмотрим почему так страшно все это получилось.

При монтаже труб теплого водяного пола я использую трубы дм 16 мм. Благо, в этом случае клиент прислушался к моему мнению и не купил трубу дм 20 мм, так как такой трубой сложнее работать и объем воды увеличивается почти вдвое. Где же здесь экономия?

Перед началом раскатки трубы необходимо сделать схему теплого пола на плане. Отметить места прохождения магистралей, решить с размером отступа от стен. Решить количество проходов труб через стены для них гильзования. На плане будут видны все проблемные места и сложности.

Но реальность такова, что всего несколько процентов сантехников делают это. А это потому, что не хотят учиться и перенимать чужой успешный опыт. Ведь нет ни чего проще, чем засунуть свое эго куда подальше и узнать у других, как нарисовать схему теплого пола. Но нет же, большинство уже крутые мастера. Им просто западло рисовать схемы. Они все и так знают.

Таким образом,  без схемы  раскладки труб теплого пола монтаж труб превращается в хаос. И первое проявление этого хаоса это то, что монтажники не согласовали размер отступа труб от стен. Соответственно получаем ошибки и недочеты монтажа водяного теплого пола

По моему опыту, мы с коллегами по умолчанию отступаем от стен минимум на 100 мм. А в некоторых случаях по необходимости и больше. А на фото видно, что отступа от стен нет вообще.

И то, что стена наружная или внутренняя, здесь ни при чем. Наружные стены усиливают путем устройства краевой зоны с шагом, например 100 мм, а не проходом трубой впритык к стене. При этом одна труба, вплотную прижатая к стене, погоды не сделает. Таким образом, вместо того, чтобы оставить отступ для монтажа плинтуса или инженерных слаботочных систем (актуально со второго этажа), теперь места нет и нет порядка. В одном месте труба вплотную к стене,

в другом отступает на 30 мм, в третьем на 50 мм.

А на этом фото видно  как правильно сделать отступ:

При этом это даже не труба из сшитого полиэтилена, а металлопластиковая труба. Работать с металлопластиковой трубой при определенных навыках одно удовольствие. Вот мы и подошли к навыкам необходимым для работы с трубами для теплого пола.

Для того что бы, монтировать водяные теплые полы необходим один самый главный навык — это навык согнуть трубу под любым углом вручную. Да да, именно вручную. Многие говорят, что для этого есть пружины. Да пружины есть, но ни один мастер еще не  показал мне, как с наружной пружиной смонтировать контур длинной 90 метров. Я не говорю, что это не реально. Очень даже реально.

Но здесь всем адекватным мастерам понятно, что при сгибании трубы с наружной пружиной, пружину эту зажимает. И чтобы ее вытащить из сгиба и протянуть до следующего поворота, необходимы усилия, здоровая поясница и колени. Не говоря уже, что стоять необходимо в интересной позе. А учитывая мое медицинское образование и статистику, которая говорит, что после 30 лет  более чем у  70 процентов мужского населения с этим проблемы. Вот вам и пружина.

Для того, чтобы облегчить сей труд, мною был снят ролик по тому, как вручную согнуть металлопластиковую трубу. Без этого умения ни какая пружина не поможет. Потому что повторю еще раз. Что ни один, ни прислал информацию о том, как монтировать теплые полы с наружной пружиной.

Но вместо того, чтобы посмотреть видео, как согнуть трубу вручную и попробовать это на практике. Большинство стали рекламировать пружины и всякие там трубогибы.

А на деле мы видим, как без самого простого умения вручную согнуть трубу, получаем вот такой плачевный результат:

Все криво косо, как будто бык наделал. Но при этом мастера уверены, что все сделали правильно. Нельзя это назвать прям ошибками монтажа теплого пола, но недочетом это является точно.

Монтаж трубы теплого пола

После пленки монтируют трубу. При разговоре с клиентом я дал ему все необходимые рекомендации по высоте и монтажу пирога, по количеству и расположению контуров. Но надо понимать, что клиент никогда не сможет передать мой опыт шабашнику, на котором он решил сэкономить. Таким образом, сейчас увидим самый ужасный монтаж труб по пленке с разметкой и рассмотрим почему так страшно все это получилось.

При монтаже труб теплого водяного пола я использую трубы дм 16 мм. Благо, в этом случае клиент прислушался к моему мнению и не купил трубу дм 20 мм, так как такой трубой сложнее работать и объем воды увеличивается почти вдвое. Где же здесь экономия?

Перед началом раскатки трубы необходимо сделать схему теплого пола на плане. Отметить места прохождения магистралей, решить с размером отступа от стен. Решить количество проходов труб через стены для них гильзования. На плане будут видны все проблемные места и сложности.

Но реальность такова, что всего несколько процентов сантехников делают это. А это потому, что не хотят учиться и перенимать чужой успешный опыт. Ведь нет ни чего проще, чем засунуть свое эго куда подальше и узнать у других, как нарисовать схему теплого пола. Но нет же, большинство уже крутые мастера. Им просто западло рисовать схемы. Они все и так знают.

Таким образом,  без схемы  раскладки труб теплого пола монтаж труб превращается в хаос. И первое проявление этого хаоса это то, что монтажники не согласовали размер отступа труб от стен. Соответственно получаем ошибки и недочеты монтажа водяного теплого пола

По моему опыту, мы с коллегами по умолчанию отступаем от стен минимум на 100 мм. А в некоторых случаях по необходимости и больше. А на фото видно, что отступа от стен нет вообще.

И то, что стена наружная или внутренняя, здесь ни при чем. Наружные стены усиливают путем устройства краевой зоны с шагом, например 100 мм, а не проходом трубой впритык к стене. При этом одна труба, вплотную прижатая к стене, погоды не сделает. Таким образом, вместо того, чтобы оставить отступ для монтажа плинтуса или инженерных слаботочных систем (актуально со второго этажа), теперь места нет и нет порядка. В одном месте труба вплотную к стене,

в другом отступает на 30 мм, в третьем на 50 мм.

А на этом фото видно  как правильно сделать отступ:

При этом это даже не труба из сшитого полиэтилена, а металлопластиковая труба. Работать с металлопластиковой трубой при определенных навыках одно удовольствие. Вот мы и подошли к навыкам необходимым для работы с трубами для теплого пола.

Для того что бы, монтировать водяные теплые полы необходим один самый главный навык — это навык согнуть трубу под любым углом вручную. Да да, именно вручную. Многие говорят, что для этого есть пружины. Да пружины есть, но ни один мастер еще не  показал мне, как с наружной пружиной смонтировать контур длинной 90 метров. Я не говорю, что это не реально. Очень даже реально.

Но здесь всем адекватным мастерам понятно, что при сгибании трубы с наружной пружиной, пружину эту зажимает. И чтобы ее вытащить из сгиба и протянуть до следующего поворота, необходимы усилия, здоровая поясница и колени. Не говоря уже, что стоять необходимо в интересной позе. А учитывая мое медицинское образование и статистику, которая говорит, что после 30 лет  более чем у  70 процентов мужского населения с этим проблемы. Вот вам и пружина.

Для того, чтобы облегчить сей труд, мною был снят ролик по тому, как вручную согнуть металлопластиковую трубу. Без этого умения ни какая пружина не поможет. Потому что повторю еще раз. Что ни один, ни прислал информацию о том, как монтировать теплые полы с наружной пружиной.

Но вместо того, чтобы посмотреть видео, как согнуть трубу вручную и попробовать это на практике. Большинство стали рекламировать пружины и всякие там трубогибы.

А на деле мы видим, как без самого простого умения вручную согнуть трубу, получаем вот такой плачевный результат:

Все криво косо, как будто бык наделал. Но при этом мастера уверены, что все сделали правильно. Нельзя это назвать прям ошибками монтажа теплого пола, но недочетом это является точно.

Стяжка для водяного теплого пола своими руками – инструкция

Независимо от разновидности применяемого вида стяжки, общий комплекс мероприятий по формированию надежной основы для водяной магистрали отопления включает:

Подготовительные мероприятия.

Перед тем как сделать стяжку, необходимо провести ряд предварительных работ

• Процесс заливки.
• Финишные работы.

При выполнении работ обратите внимание на следующие факторы:

• обеспечение высокой степени прочности основы, способной воспринимать нагрузки и сохранять целостность;
• выполнение заливки за один цикл, позволяющее сформировать массив без полостей и обеспечить однородность;
• формирование защитного слоя, ограничивающего доступ к водяному полу с запасом в 2–5 см;
• контроль отсутствия дефектов и окончательную обработку поверхности для нанесения отделки.

Остановимся отдельно на особенностях выполнения этапов работ на примере бетонной смеси.

Требования

Требования к пирогу водяного тёплого пола, укладываемого по бетону, устанавливаются следующими конструктивными и функциональными параметрами и нормативными документами:

1. Конструктивные требования:
   • Толщина защитного слоя стяжки с верхней и нижней граней, до элементов армирования и верха трубных коммуникаций, должна составлять не менее 10 – 15 мм.
   • Расстояние между трубами водяного тёплого пола и армирующим плоским каркасом должно быть не менее 20 мм.
   • Под стяжкой, при наличии водяных трубных коммуникаций с жидким теплоносителем, должен быть устроен утеплитель из пенополистирола с толщиной 50 мм, а также гидроизоляционные материалы, исключающие протечку, на случай аварии.

2. Объёмно-планировочные требования:

   • Верхняя отметка стяжки должна удовлетворять требованиям рабочего проекта.
   • Высота помещений в свету должна быть не ниже минимально установленного параметра, согласно действующих нормативам.
   • При устройстве стяжки, предельная высота порога между смежными помещениями не должна превышать 10 – 20 мм.
3. Теплотехнические параметры:
   • Диаметр трубных коммуникаций должен обеспечить беспрепятственную циркуляцию жидкого теплоносителя.
   • Энергия обогрева должна равномерно распределяться в конструкции бетонной стяжки, что требует устройства слоя определённой толщины над трубами.
   • Для достижения максимальной теплоотдачи и энергоэффективности помещений, трубы в составе водяного тёплого пола, проложенные в теле стяжки, должны отстоять от грани чистового напольного покрытия не более, чем на предельно допустимую величину.
4. Нормативные требования:
   • СП 29.13330.201.1. Полы.
   • СП 71.13330.2017. Изоляционные и отделочные покрытия.
   • СП 54.13330.2016. Здания жилые многоквартирные.
   • СП 63.13330.2018. Бетонные и железобетонные конструкции.
   • ГОСТ 27006-86. Бетоны. Правила подбора состава.
   • ГОСТ 13087-2018. Бетоны. Методы определения истираемости.
   • ГОСТ 30459-2008. Добавки для бетонов и строительных растворов.

На основании перечисленных выше требований, производится теплотехнический расчёт, определяется температура жидкого теплоносителя, диаметр трубных коммуникаций, а также разрабатываются архитектурные чертежи с указанием пирога напольного покрытия, с учётом всех слоёв и их мощности.

Максимальный и минимальный по толщине

В соответствии с приведёнными выше требованиями, при проектировании и возведении пирога стяжки, с учётом прокладки трубных коммуникаций водяного тёплого пола, допускается назначать толщины каждого слоя, а также всей конструкции в следующих диапазонах:

• Минимальная толщина пирога, с учётом обмазочной гидроизоляции, утепления мощностью 30 мм и бетонной конструкции с минимальным диаметром трубных коммуникаций 15 мм может составлять 80 – 90 мм.
• Оптимальная толщина стяжки с водяным тёплым полом, с мощностью полистирольных плит 50 мм, армированием и трубами диаметром 20 мм, составляет 100 – 110 мм.
• Максимальная толщина пирога, с учётом всех слоёв для стандартной высоты этажа в пределах 3000 – 3300 мм, не должна превышать 120 – 140 мм.

Следует учесть, что стяжка не может иметь меньшую толщину, чем указано выше, так как нарушение правил может вызвать существенные теплопотери, а также недостаточную прочность бетонной конструкции.

Как правильно рассчитать толщину заливки

При планировании строительства и расчете сметы, необходимо учитывать высоту слоя, который будет укладываться под систему подогрева. Это влияет на количество закупаемого материала.

Работа обогревательной системы также зависит от объема заливки над ней. Если сделать ее очень тонкой, то нагрев напольного покрытия будет неравномерный, а сама система и «пирог» быстро выйдут из строя. Возможно образование трещин в напольном покрытии. Но зато топлива для прогрева здания нужно значительно меньше.

Слишком толстый слой заберет на себя большую часть тепла. Если это произойдет в помещении с высокой проходимостью, то возможен разрыв материала из-за перегрева и чрезмерной нагрузки. Чтобы избежать разрушения напольного покрытия, необходимо организовать компенсационные швы. Также при слишком толстом слое повысятся затраты на топливо.

Универсальных значений для объема заливки нет, она зависит от множества факторов и рассчитывается индивидуально не только для каждого дома или квартиры, но и для каждой комнаты. Тем не менее, есть три вида стяжки по толщине:

1. Минимальная (около 2 см, укладывают без армирования с помощью самовыравнивающихся смесей).
2. Средняя (оптимальная) – 5-7 см.
3. Максимальная – до 17 см.

В СНиП указано, что к диаметру труб, используемых в конструкции теплого пола, необходимо добавить 1-1,5 см слоя раствора. Например, при использовании труб диаметром 2 см к этой высоте добавляют еще 1,5 см и получают толщину слоя заливки 3,1-3,5 см.

Количество смеси рассчитывается по формуле: площадь комнаты умножить на высоту наливного пола. Раствор должен скрыть по высоте каждую трубу отопительной системы. Использование дополнительных твердых добавок в смесь позволяет уменьшить высоту заливки на несколько сантиметров.

Что влияет на необходимую толщину слоя бетона

Толщина стяжки для водяного теплого пола рассчитывается с учетом следующих данных:

• Желаемая температура в готовом здании или квартире – чем теплее должно быть в комнате, тем тоньше слой.
• Наличие уклона у основания – если черновой пол очень кривой, стяжку делают и под трубами, и над ними.
• Тип смеси или раствора: не менее 3 см – для мокрого состава с фиброволокном и пластификатором; не менее 4,5 см – для полусухого раствора; не менее 5 см – для мокрой смеси ЦПС или бетона.
• Конфигурация комнат.
• Диаметр труб водяной системы – для организации подогреваемых полов используются трубы не больше 2,5 см в диаметре (как правило для жилых комнат достаточно 1,6 см).
• Высота потолка в помещении.
• Материал основания (бетон, дерево, грунт).

Правила укладки труб

Выводы и полезное видео по теме

В подобранных видеороликах много интересной и полезной информации о выборе схем сооружения водяных тёплых полов и материалов, о правильном монтаже труб и гидравлических испытаниях.

Как видите, монтаж водяного теплого пола доступен для самостоятельного исполнения: в супермаркетах огромный выбор современных материалов, а в интернете можно найти множество подробных видео-инструкций. Однако каждый этап – проектирование, укладка труб, подключение коллектора, заливка стяжки – имеет свои подводные камни, обойти которые можно только с помощью профессиональных строителей и теплотехников.

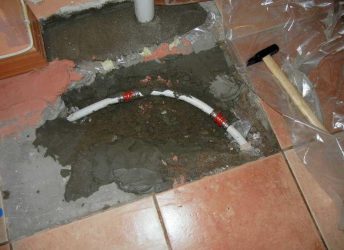

Ремонт стяжки пола своими руками

Если вы думаете, что ремонт стяжки пола можно сделать просто залив бетоном, то это ошибка. Такой лапик не спасет стяжку от разрушения и вряд ли сделает пол ровнее.
