Решение узлов в каркасном деревянном доме

Способы фиксации вертикальных стоек

При сборке конструкции каркасного дома применяют три способа соединения стоек и нижней обвязки:

1. С использованием уголков. Самый простой метод, который обычно используют начинающие строители. Кроме того, такой стык применяют для монтажа угловых опор. При фиксации встык для крепления используют усиленные стальные уголки и прочные саморезы.
2. Частичная вырубка. В балке нижней обвязки делают отверстие под заведение вертикальной стойки. Размер вырубки составляет порядка 30-50% от общей толщины балки нижней обвязки. Такой вариант сложнее в реализации, но надежнее – стыковка уменьшает подвижки каркаса и бруса при усыхании.
3. Соединение с вырубкой. Подготавливают выемку под размеры сечения вертикальной опоры. Метод задействуют для фиксации стоек посередине стены. Положение опор закрепляют укосинами.

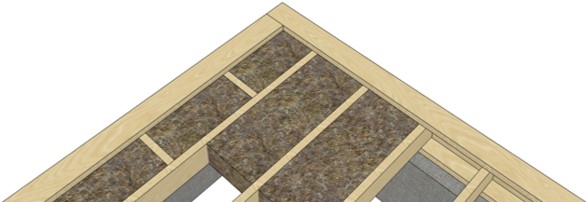

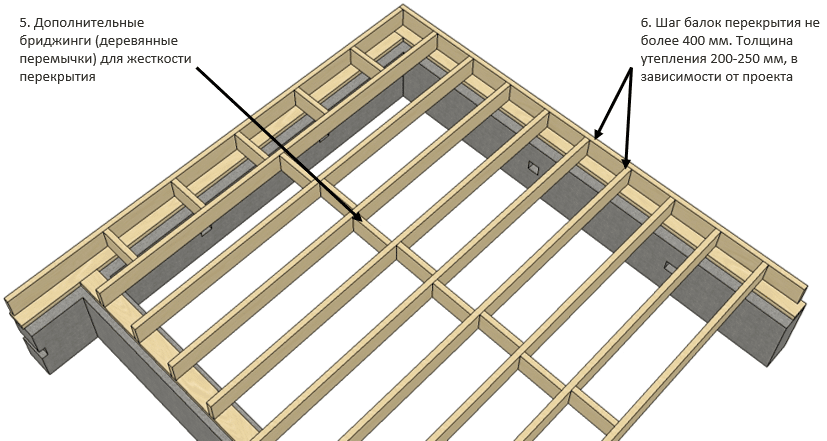

Пол каркасного дома

Пол каркасного дома состоит из лаг, перемычек и плит черного пола.

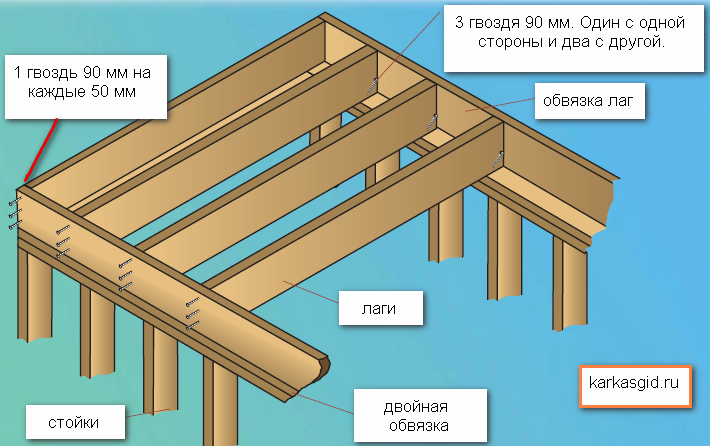

Как приколотить обвязку лаг второго этажа к двойной обвязке стены (справедливо и для первого этажа):

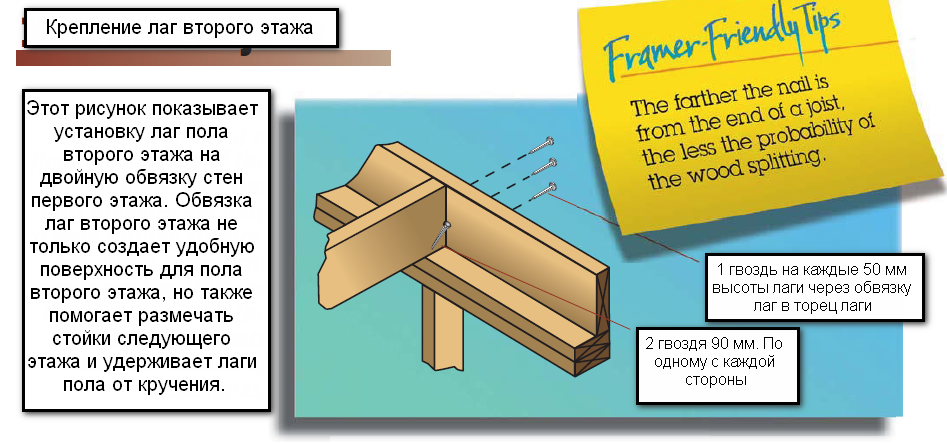

Крепление лаг второго этажа (справедливо и для первого этажа):

Бой гвоздей в лаги перекрытия через обвязку лаг (справедливо и для первого этажа, где вместо обвязке — лежень или обвязка свай):

Гвоздевое соединение лаг перекрытия на центральной несущей стене каркасника:

Сколько гвоздей нужно бить в перемычку лаг над центральной опорой:

Разметка плит черного пола

Черный пол и его крепление к лагам пола (справедливо и для обшивки стен плитным материалом):

Крепёжные элементы

В качестве крепежей для узлов каркасного деревянного дома используют следующие элементы:

• Крепёжные пластины (уголки или ровные пластины с отверстиями или без них). Пластины и уголки крепят к балкам или опорам с помощью саморезов по дереву.
• Скобы (прямые и угловые) – проволочные крепежи определённого диаметра. Их края загибают и вставляют в торцы или боковые поверхности балок.
• Болты – используют для стягивания соседних балок и стропил, вставляют в сквозные отверстия и фиксируют в них гайками.
• Гвозди.

Все соединяющие фиксирующие и крепёжные элементы для каркасных строений изготавливают из металла. Для крепления несущих элементов используют усиленные уголки из закалённой стали или повышенной толщины, 3-4 мм. Для крепления поддерживающих элементов используют уголки из обычной стали толщиной 2-3 мм.

В целях защиты от коррозии для изготовления уголков, пластин используют оцинкованную сталь. Защита от ржавчины особенно важна при наружном строительстве, когда металлические крепежи в стенах могут становиться центром конденсации влаги, намокания участка стены. Поэтому оцинкованные крепёжные элементы весьма востребованы в различных узлах каркасного дома.

Ошибки соединения узлов

Чертёж узлов предполагает наличие эскизов и описаний. Однако несмотря на это, начинающие строители часто допускают обидные ошибки. Давайте перечислим основные и наиболее часто повторяющиеся ошибочные действия, которые допускают начинающие индивидуальные строители при сборке каркаса:

Устанавливают не все укосины. Это неверно. Укосины обеспечивают устойчивость стены к ветровым нагрузкам. Кроме укосин, для противостояния ветру необходимо использование жёстких плит в наружной обшивке.

• Использовать в качестве угловых стоек цельный брус или плотно поставленные друг рядом с другом доски. Такой угол будет холодным. В нём будет конденсироваться влага и развиваться плесень.
• Использовать для крепежа «чёрные» саморезы. Они недостаточно прочные, особенно если для строительства закуплено недостаточно сухое дерево. При сушке и короблении у «чёрные» саморезы могут быть банально «сорваны». Более прочный вариант – саморезы золотистого и серебристого цвета, покрытые оцинковкой или слоем хроматирования, фосфатирования.
• Используют недостаточно сухое дерево, которое даёт сильную усадку и «рвёт» имеющиеся узлы и соединения.
• И ещё одна ошибка – не использовать гвозди. Эти проверенные крепёжные элементы часто оказываются прочнее любых саморезов.

Каркасное строительство – новая технология, в которой при кажущейся простоте существует множество нюансов, особенностей.

Узлами каркасного дома называют важные места, которые нужно обязательно строить определенным образом, чтобы они выполняли роль, которая в них заложена технологией.

Несколько догм каркасного домостроения.

1. Каркасный дом должен собираться на гвозди. Любые заявления, что его можно собирать на саморезы или уголки — ненужные мифы для каркасного домостроения. Строители всего мира строят каркасные дома на гвоздях(если не считать японцев, которые строят их на огромных деревянных штифтах и из огромного бруса, но не на саморезах же). Строители — халтурщики попытаются убедить вас в обратном, но вы им не верьте. Верьте мне и строительным кодам.

2. В каркасном доме практически не используются железные уголки. Они там не нужны. Исключением является работа с фермами, где те используются для удобства их установки. Это правило не касается стальных “башмаков”, которые применяются для подвеса лаг дома или террасы на балки “сбоку”. Хотя и это соединение можно часто заменить на соединение “на опорную доску”.

3. Для каркасного дома используются гвозди 90 мм (каркас) и 60-70 мм (пол и обшивка). Гвозди больших размеров не требуется даже при работе с доской толщиной 50 мм и тем более, если у вас каркасный дом из доски 40 мм толщиной. Перестраховка с использованием гвоздей больших размеров не нужна и приводит лишь к увеличению стоимости дома.

Итак, перейдем к конкретным узлам и гвоздевому бою в них.

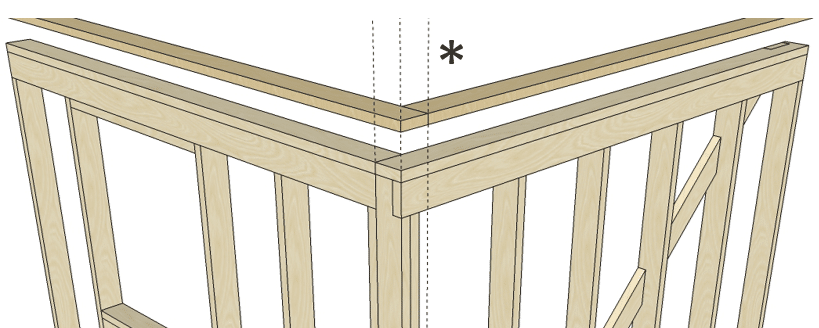

Соединения обвязочного бруса

Соединяя обвязочный брус в углах и по всей длине, необходимо соблюдать технологии. От этого зависит прочность и долговечность каркасной конструкции. Строители используют определенные обвязочные узлы:

• самих углов («в полдерева»);
• в длину («в лапу»);
• угловые («коренной шип»);
• угловые («встык).

Кроме того, выпилы, благодаря которым соединяют брус, так же делают различными способами, применяя разнообразный инструмент (топор, бензопила). Чтобы сделать выпилы наносится разметка (вертикальная и горизонтальная). Ширина выпила равнозначна ширине стороны бруса, а глубина должна быть равна половине его стороны. Выпиливать следует по вертикали, таким образом, спил получается ровным. Правильное соединение бруса — ответственный этап в строительстве зданий. Если не соблюсти технологию, то возможна деформация увеличивается, а в худшем случае, разрушение дома.

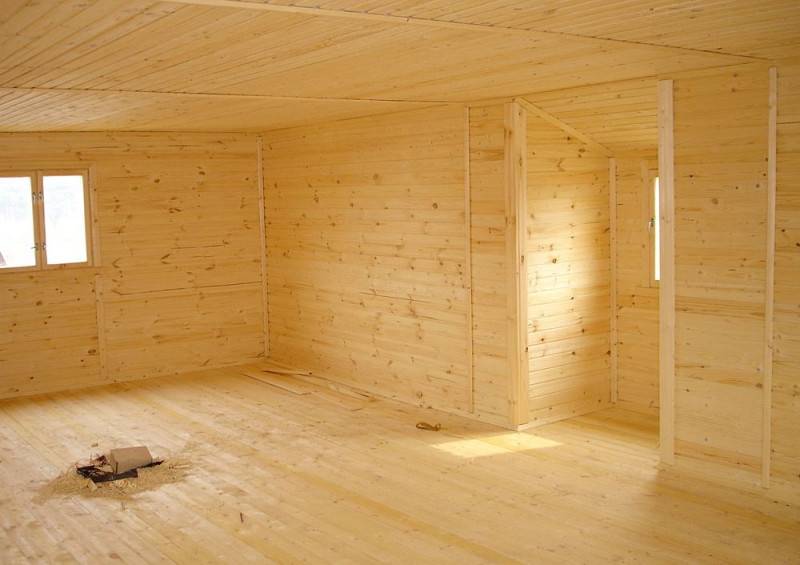

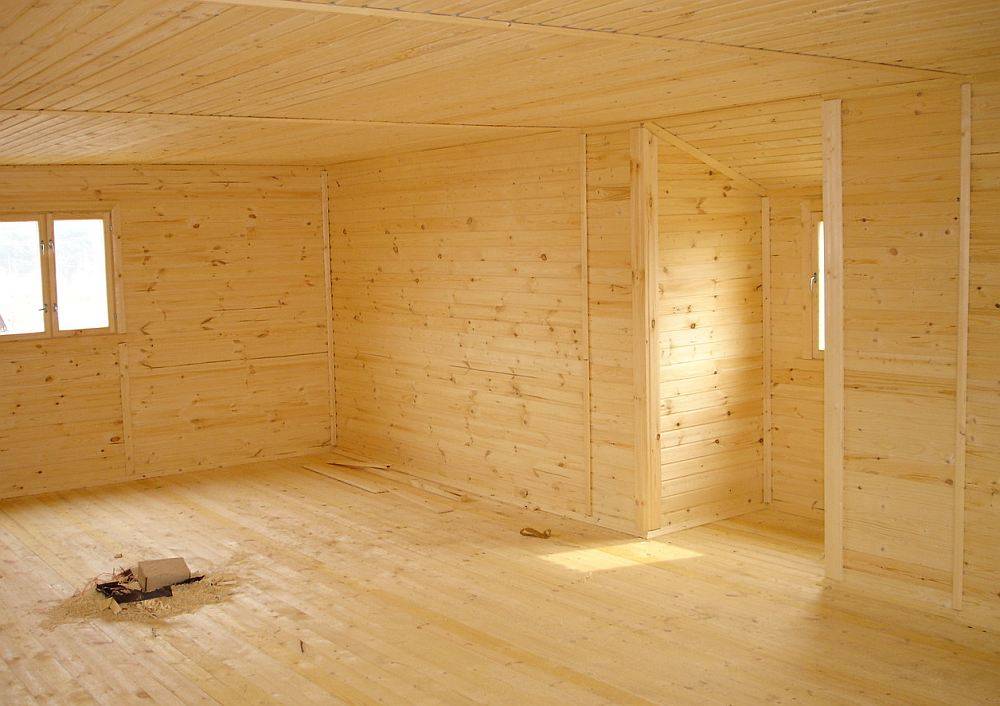

Внутренняя обшивка каркаса

Для внутренней обшивки каркаса могут быть использованы плиты OSB (9 мм) или влагостойкий гипсокартон (12,5 мм). При этом гипсокартон более податливый в работе, но плиты OSB придают стенам дополнительную жесткость. Их применение для внутренней и наружной обшивки избавляет от необходимости ставить укосины.

Ориентированно-древесные плиты для внутренней обшивки монтируют также, как и для наружной. Технология работы с гипсокартоном немного иная. Обшивку им можно делать несколькими способами:

1. Крепить листы непосредственно на стойки каркаса, предварительно усилив их горизонтальными брусьями с сечением 50х50 мм.
2. Монтировать по каркасу металлическую обрешетку с шагом 40-50 см.
3. Крепить гипсокартон на каркас – «американский» способ.

При этом между листами не должны оставаться зазоры. Места стыков впоследствии шпаклюют. Для фиксации обшивки используют саморезы.

Стены, возведенные в соответствии с технологией каркасного строительства, – это хорошая основа для долговечной чистовой отделки фасада и комнат. Будучи уверенными в надежности «скелета» дома, вы сможете с удовольствием окунуться в возможности его декоративного оформления.

Решение узлов в каркасном деревянном доме

Каркасные дома – здания достаточно комфортные и долговечные, разумеется, в случае, если их возведение производилось в соответствии с существующими правилами. Конструкция каркасного строения – это многочисленные узлы, основополагающие – базовые, и вспомогательные. Абсолютно любой из имеющихся узлов каркасного деревянного дома в ходе возведения непременно потребует к себе особенно пристального внимания: мелочей здесь быть просто не может. Ведь если выполнить закрепление и состыковку всех элементов такой конструкции неправильно, жить в здании будет не просто не комфортно, а очень опасно для вас и ваших близких. Однажды, от неправильно распределенной нагрузки, такой дом рискует просто-напросто «распасться» на части.

Каким требованиям должна соответствовать обвязка

1. Для ее создания необходимо выбирать одинаковые, ровные доски. Их мы будем соединять болтами или скобами Для большей прочности конструкции, такие доски должны быть сдвоены или строены.
2. Толщина, диаметр и прочие особенности досок для обвязки подбираются в зависимости от стен будущей постройки.
3. В качестве материалов для обвязки отлично подойдут бревна из хвойных пород. Они обладают качествами прочности, долговечности и устойчивости к неблагоприятным погодным условиям. Смола, содержащаяся в таких породах, защитит доски от гниения и повысит влагостойкость. Такие строения меньше подвержены деформации и более экономичные.
4. Чтобы защитить дерево от гниения и прочих неблагоприятных воздействий, их следует обработать антисептиком и противопожарным составом. Эти действия производятся еще до начала монтажа конструкции.
5. Брусья должны быть сделаны из деревьев с прямолинейным стволом.

Гидроветрозащита наружных стен дома

Утеплитель в «пироге» должен быть надежно защищен от воздействия влаги. Только при таком условии он сможет выполнять свою непосредственную функцию без ухудшения эксплуатационных свойств.

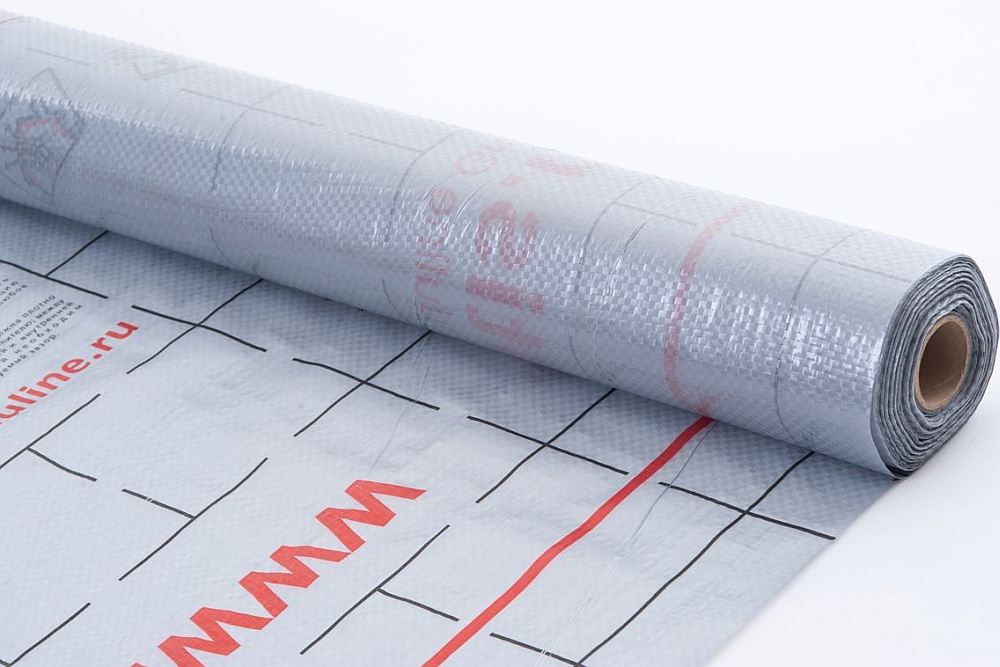

С внешней стороны стен для этих целей используют супердиффузионные мембраны
. Их сложная структура позволяет отводить пар от утеплителя и одновременно препятствовать проникновению к нему влаги с улицы. Низкий показатель воздухопроницаемости делает такой материал ветрозащитным.

Обратите внимание! Супердиффузионные мембраны – не пароизоляционный материал, а паропроницаемая гидроизоляция. Это необходимо понимать, так как пароизоляция полностью исключает проникновение пара через себя

Мембрану без зазоров укладывают на обшивку и фиксируют скобами с помощью строительного степлера. При укладке рулонного материала делают нахлест соседних полос в 10-15 см со всех сторон. Затем все швы проклеивают специальной лентой.

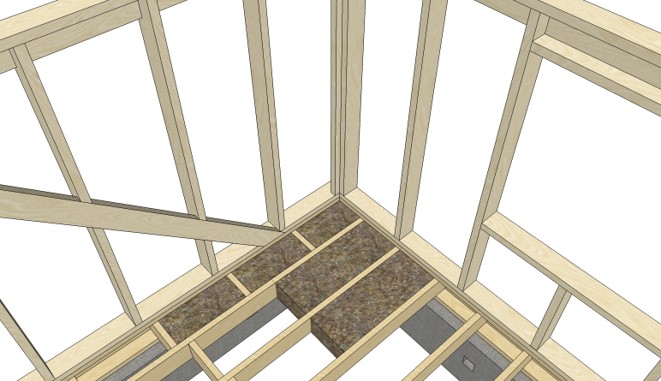

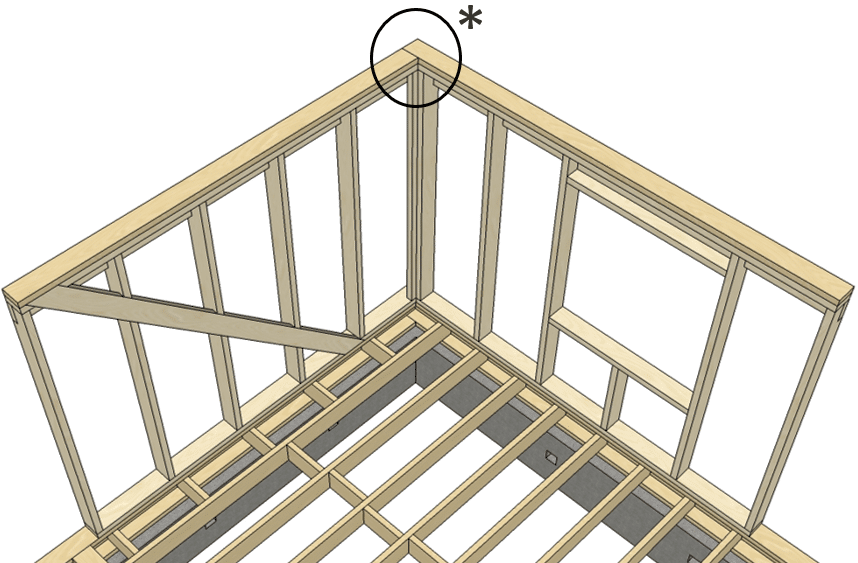

Конструкция узлов каркасного дома

Вертикальные каркасные стойки устанавливают поверх нижней обвязки и крепят ней гвоздями. Крепление с помощью металлических уголков используют при Т-образном соединении балок без вырубки. Его выполнить проще. Фиксацию балок металлическими гвоздями используют при стыке с частичной вырубкой нижней балки. Это – более сложное к выполнению своими руками соединение.

Стык без вырубки используют для угловых каркасных опор. Соединением встык с фиксацией пластинами или уголками используют в основных узлах каркасного дома, если строительство ведётся своими руками, без привлечения профессионалов. Если же работают опытные строители, то они используют соединение с частичной врезкой. Оно предупреждает сильные подвижки бруса и досок каркаса при усыхании.

Угловой стык без вырезки фиксируют металлическими пластинами с помощью саморезов по дереву. При этом используют усиленные стальные уголки с несколькими перфорационными отверстиями. А также прочные саморезы светлого золотистого и серебристого цвета.

Усиление уголков для крепления углов дома выполняют за счёт технологической обработки – металлических пластины в процессе изготовления закаливают. Либо за счёт использования металла с большой толщиной сечения, до 2-3 мм.

Способы крепления стоек.

Соединение с вырубкой часто используют для крепления стоек в середине стены. Опоры вставляют в подготовленные выемки и дополнительно фиксируют гвоздями. После чего дополняют их фиксацию в вертикальном положении укосинами – наклонёнными в диагональ планками, которые упираются с одной стороны в вертикальную стойку, с другой – в горизонтальную обвязку. Для удобства упора торцы укосин выполняют скошенными – спиливают часть торца.

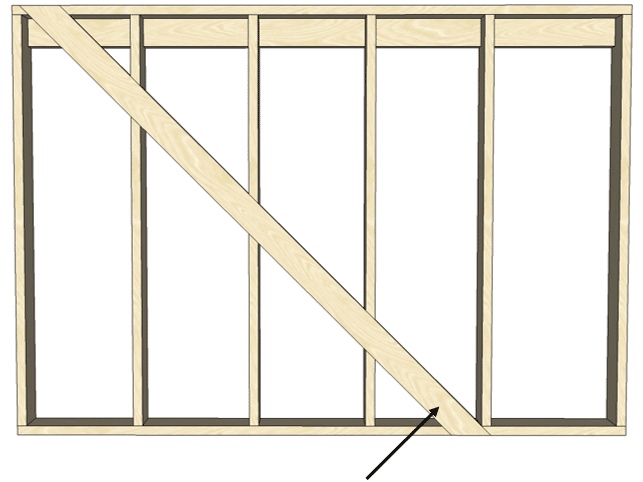

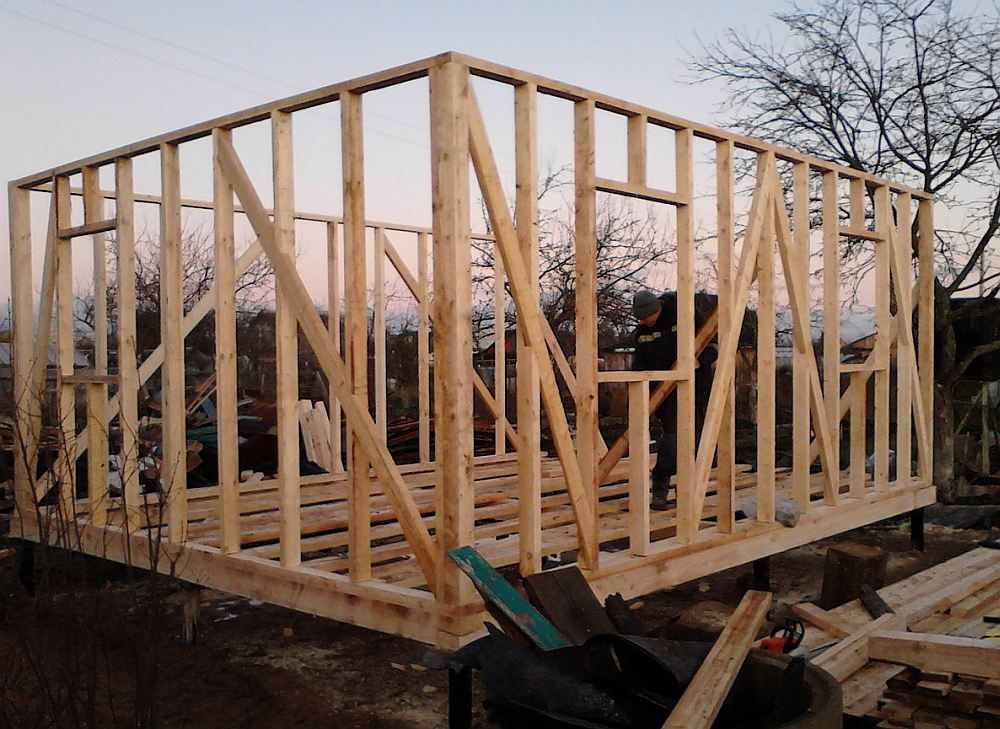

Временные укосины

В процессе сборки каркаса устанавливают также временные укосины, которые фиксируют несколько вертикальных стоек. Временные укосины располагают между верхней и нижней обвязкой под наклоном. Они соединяют несколько вертикальный стоек и фиксируются гвоздями.

Временные укосины располагают с наружной стороны каркаса. Для их крепления не нужно делать вырубку, а фиксировать их нужно так, чтобы по окончании строительства временные вспомогательные балки можно было легко демонтировать. Поэтому для их фиксации используют гвозди.

Временные укосины для стоек.

Временные укосины удерживают стойки в вертикальном положении до тех пор, пока не будут установлены постоянные укосины в нижней и верней частях каждой стойки. Как только постоянные укосины займут своё место, временные фиксирующие балки можно будет снять.

Технология установки панельной конструкции

Прежде чем начать монтировать панельные конструкции, необходимо подготовить основание.

Первый способ – основной, при котором основание складывается из отдельных деревянных ферм, имеющих нижнюю и верхнюю обвязку – лаги, на которые укладывается пол.

Второй способ – монтаж щитов на закладной венец из бревен, при этом лаги пола не связаны с закладным венцом и стенами дома.

Для возведения каркасно-щитового дома требуется заранее сделанный фундамент.

После скрепления щитов и установления межкомнатных перегородок и ограждений возводится крыша.

Щиты фиксируются между собой стандартным креплением шип-паз или стальными уголками и накладками, после монтирования щиты скрепляются верхней обвязкой из бруса.

Крыша для каркасного дома чаще используется стропильная с готовыми панелями. Стропила монтируются прямо на дом.

Главными преимуществами строительства щитового дома являются экономия времени, дополнительная прочность и устойчивость конструкции благодаря каркасной обвязке. После установки крыши сразу монтируются дверные и оконные блоки и производятся внутренняя отделка и ограждающие конструкции, так как не требуется дополнительного времени на усадку дома.

Каркас стен сооружается из бревен, стойки каркаса фиксируются между собой нижней и верхней обвязкой и горизонтальными перемычками, для дополнительной жесткости используются металлические укосины между упорами каркаса.

Установка стропильных ферм производится на боковые стены дома, а сверху стропил устанавливаются обрешетки под кровлю. Затем крыша покрывается кровельным материалом.

Отсутствие сезонных ограничений существенно экономит время при сооружении каркасно-рамочного дома. В отличие от строительства щитового дома, не требуется применение спецтехники. Цена постройки каркасно-рамочного дома на 15-20% меньше цены щитового дома. Архитектурное оформление не имеет технологических ограничений в сравнении с каркасно-щитовым проектом.

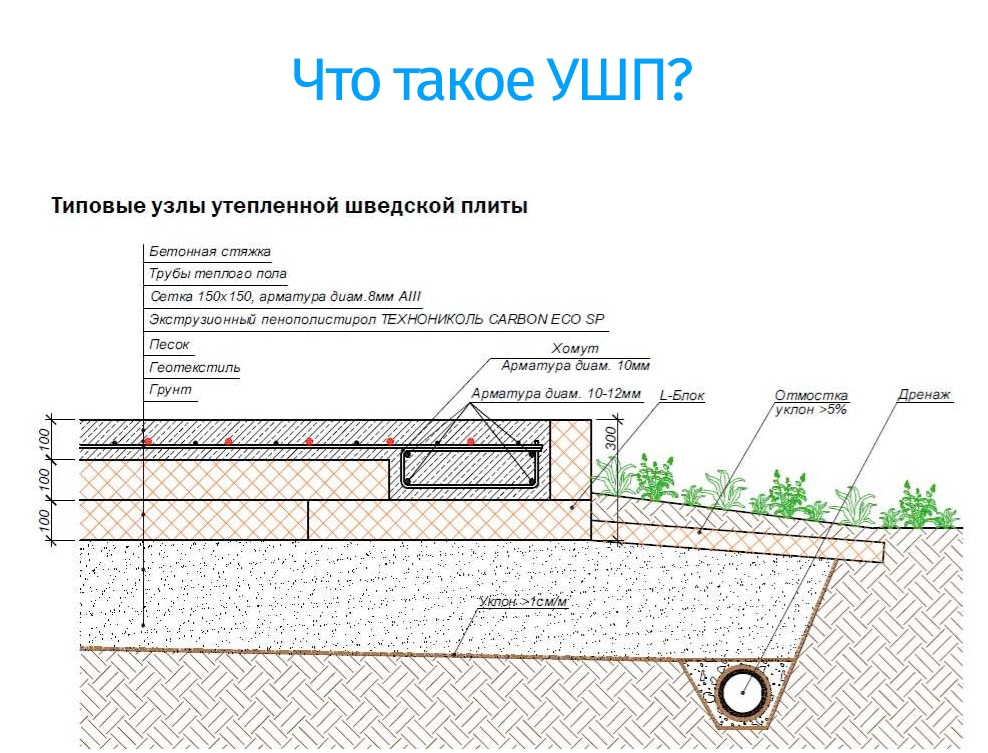

Выбор фундамента определяет состав и вид грунта, а также вес будущей конструкции. Если грунт илистый или просадочный, то фундамент лучше подойдет плитный. При этом подвальное помещение не предусматривается. Благодаря большой площади соприкосновения с грунтом уменьшается давление на него, распределяя вес на всю плиту.

Мелкозаглубленный фундамент требует снятия верхнего плодородного слоя почвы не менее чем на 0,5 м, чтобы снизить сжатие грунта. Плиты укладываются на слой из песка. Вес 1 квадратного метра каркасного дома – около 165 кг.

Узлы стропильной системы

К узлам стропильной системы относят все соединения между её элементами, а именно:

• Крепление балок перекрытий к верхней обвязке. Крепление стропильного лежня к верхней обвязке. Крепление стоек на фронтонах к верхней обвязке и к крайним стропилам. Крепление внутренних стоек к стропильному лежню и к коньку. Крепление подкосов – наклонных балок, которые поддерживают стропила и опираются на лежень. Крепление ригеля к наклонным стропилам. Крепление обрешётки.

Перечисленные выше крепления можно выполнить с помощью уголков или с помощью гвоздей, если элементы стропильной системы соединяются с накладыванием друг на друга.

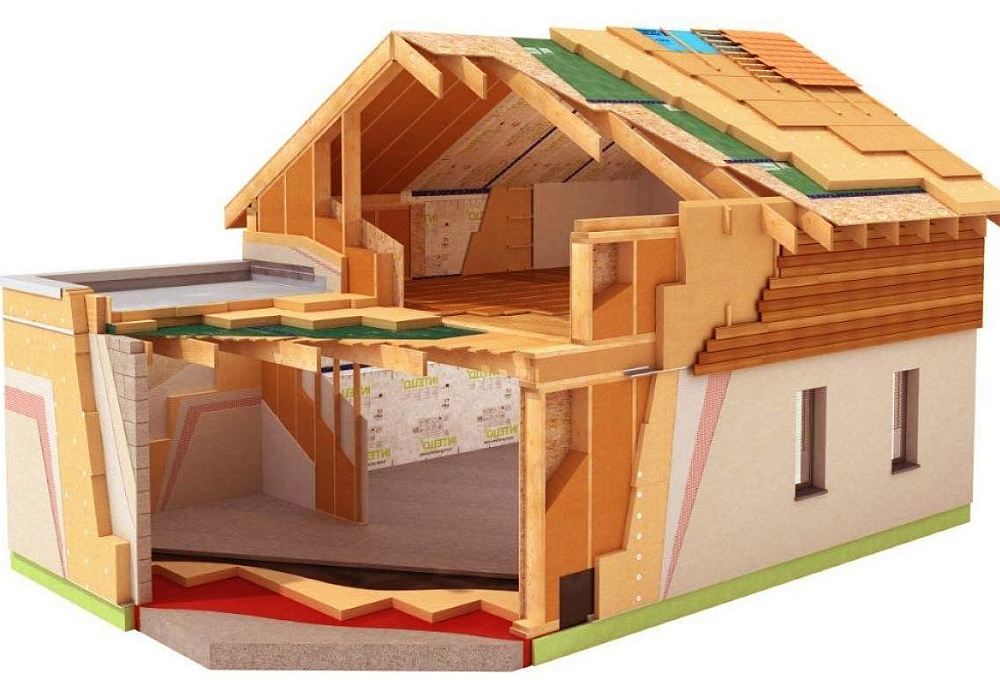

Стены каркасных домов – их устройство и технологии возведения

Возведенные с соблюдением технологии стены – это комфортный микроклимат в доме, широкие возможности по оформлению его интерьера и безопасность.

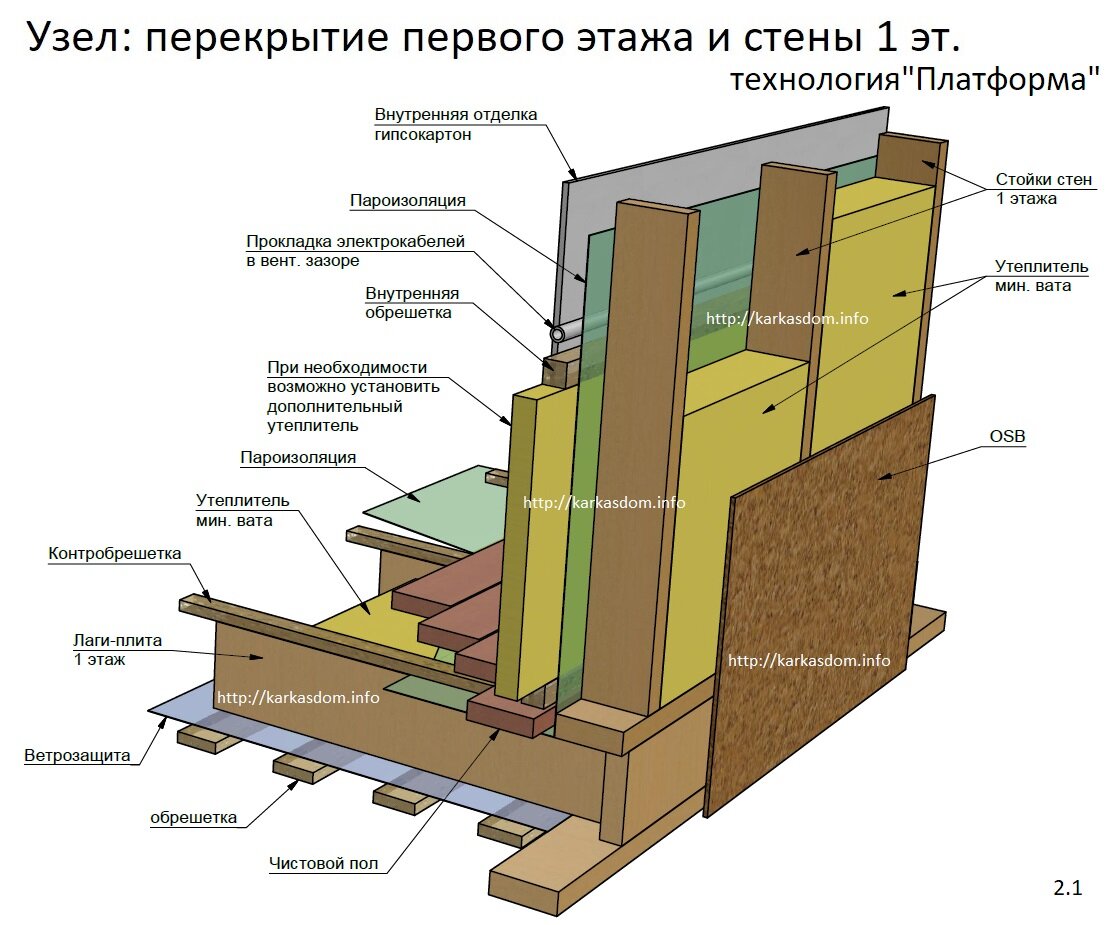

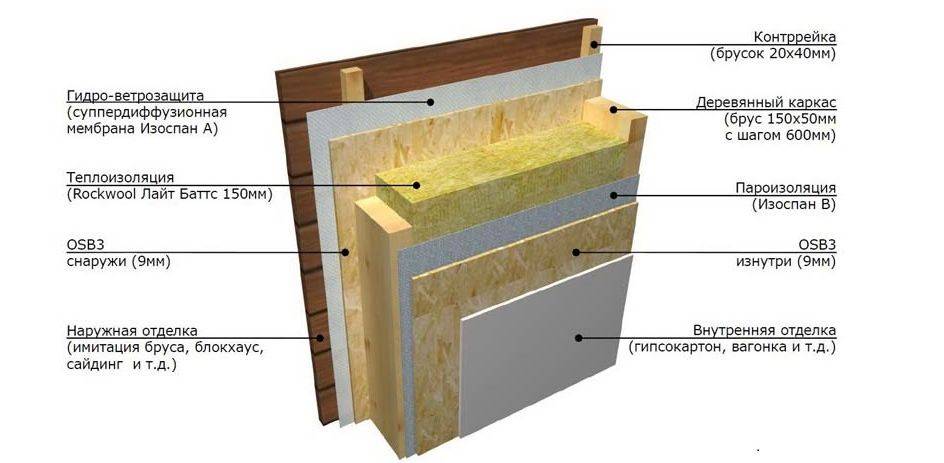

Послойная конструкция стены

Все наружные стены каркасных домов – это «пирог» из различных материалов. Образуют они его следующим образом:

1. Закрепленный на фундаменте каркас с наружной стороны покрывают материалом обшивки.
2. Его укрывают слоем гидроизоляции.
3. Поверх гидроизоляции крепят обрешетку для монтажа фасадного отделочного материала.

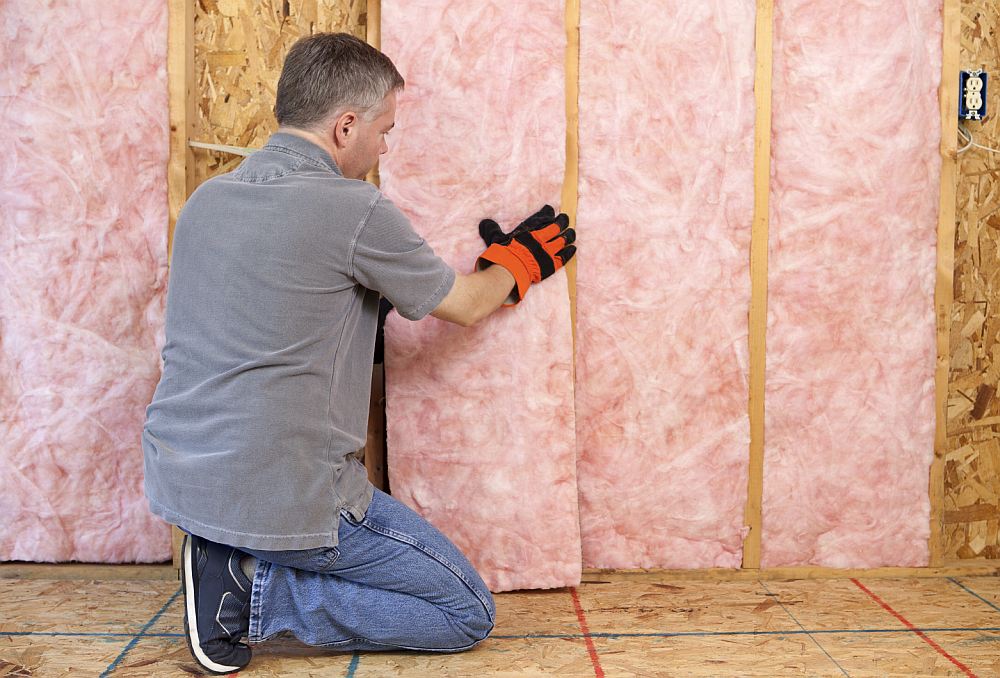

4. Изнутри между стойками каркаса укладывают утеплитель.
5. Укрывают его пароизоляционным материалом.
6. Монтируют внутреннюю обшивку стен. Обычно она служит основой для работы с чистовым отделочным материалом.

В результате получается многослойный «пирог» стены, который демонстрирует высокие прочностные и изоляционные характеристики. Однако не всегда имеет место весь комплекс работ. Его полнота зависит от выбранной технологии строительства.

Канадская и финская технологии поднятия стен каркасных домов

Канадская и финская технологии каркасного строительства позволяют возвести жилой дом из экологичных стройматериалов в короткие сроки. Однако у них есть одно принципиальное отличие. Заключается оно в способе поднятия несущих стен каркасного дома.

Финская технология
предполагает выполнение всех работ по возведению стен – от монтажа каркаса до пароизоляции – непосредственно на строительной площадке.

Канадская технология
позволяет еще больше сократить сроки строительства дома за счет использования готовых SIP-панелей. Обычно они представляют собой «пирог» из двух слоев обшивочного материала и уложенного между ними утеплителя. Толщина панелей и используемые для ее изготовления материалы могут варьироваться.

Обратите внимание!
После установки каркаса, его утепления и обшивки чистовым материалом толщина стен для средней полосы России составляет 150-200 мм

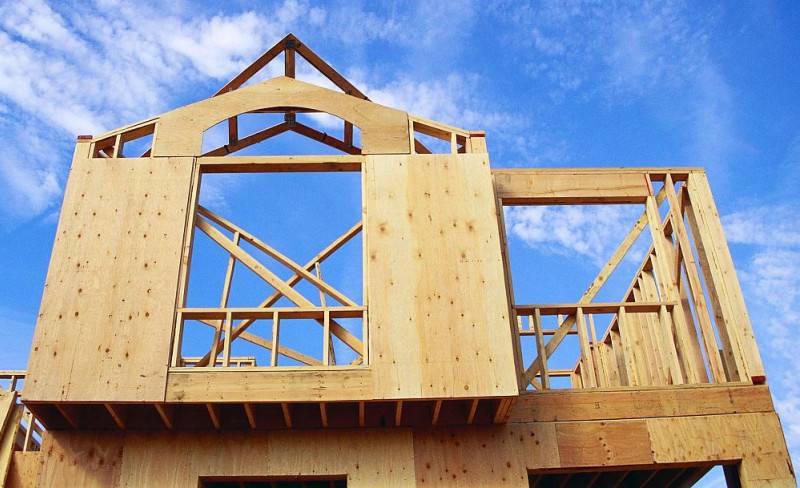

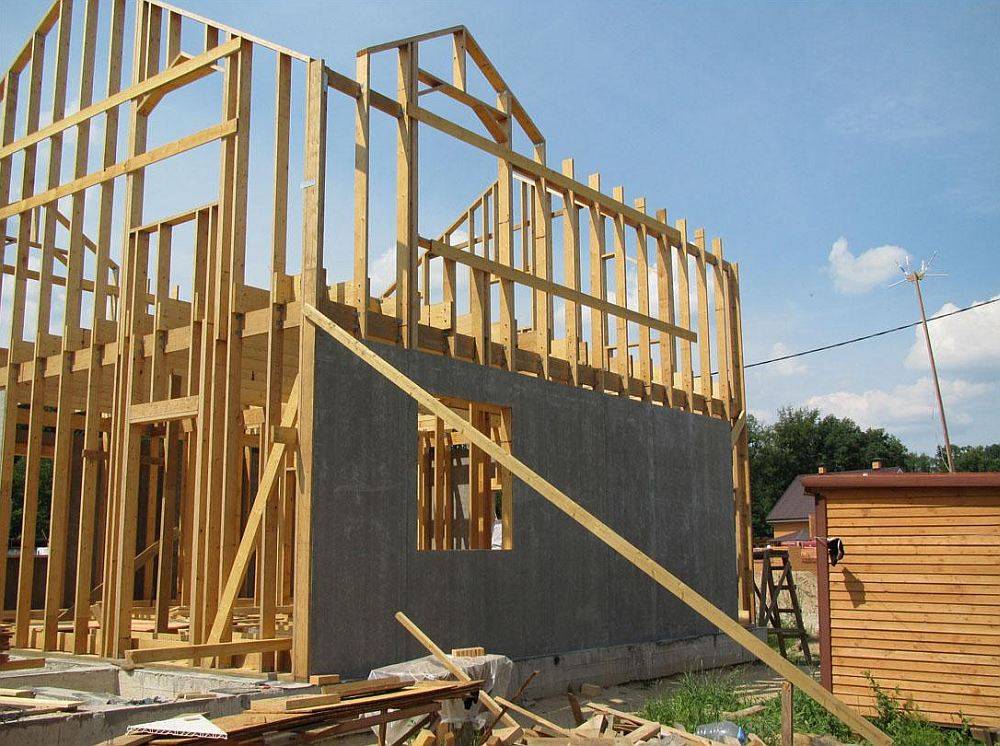

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

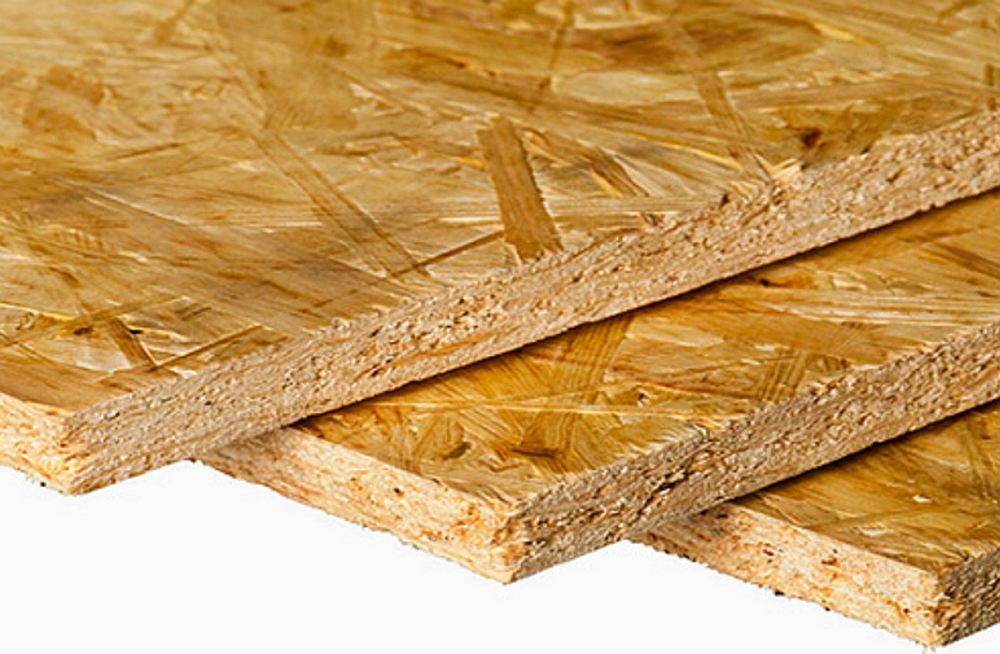

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

• Оптимальное соотношение цены и качества.
• Легко поддаются обработке – резке, сверлению, шлифовке.
• Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
• Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
• Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток
– низкий показатель паропроницаемости. Стены -плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол

Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0
и Е1

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты
обладают следующими достоинствами:

• Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
• Не боятся грызунов.
• Экологически безопасны. Не выделяют в воздух вредные вещества.
• Пожаробезопасны, относятся к категории слабогорючих материалов.
• Хорошо сохраняют тепло.
• Имеют хорошую паропроницаемость, являются «дышащими».
• При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

• Большой вес.
• Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
• Высокая цена.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

• Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
• Экологически безопасный.
• Плиты имеют малый вес.
• Хорошая паропроницаемость.

Основной недостаток ДВП
– низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

• не боится низких температур;
• легко поддается обработке;
• высокая прочность на сжатие;
• доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

• Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
• Их стыки должны приходиться на середину каркасного бруса.
• Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
• Саморезы вкручивают с отступом от края плиты не менее 10 мм.
• Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

Узлы соединения нижней обвязки

Нижняя обвязка каркасного дома представляет собой раму из деревянного бруса или сколоченных между собой нескольких досок, которая укладывается поверх свайно-винтового фундамента. На бетонный фундамент под нижнюю обвязку кладут так называемые лежни – доски. Они выполняют главную функцию – выравнивают фундамент и скрывают те огрехи, которые могли быть допущены при его заливке.

Лежни крепятся к бетонному фундаменту с помощью анкеров. Места монтажа располагают на расстоянии не больше 0,5 мм. При этом анкерами крепят как минимум – концы балок.

Соединение лежня с бетонным фундаментом.

Для установки анкеров сверлят отверстия определённой глубины. Они проходят сквозь доску и углубляются в толщу бетонного фундамента. Глубина сверления и заколачивания анкера определяется высотой стены дома и конструкцией фундамента. Для традиционных 2,5-3 м каркасной стены на бетонном основании глубина опускания анкера в бетон составляет 15-20 см.

Второй вариант монтажа анкеров – вбетонировать анкерные шпильки в процессе заливки фундамента. При литье бетонной плиты или ленты в заданных местах в толщу незастывшего бетона вставляют полые конусы с внутренней резьбой. После застывания бетона в эти удлинённые конусовидные шпильки вкручивают анкера.

Особенности анкерного соединения

• Отверстия в брусе сверлят больше на 2-3 мм, чем диаметр анкерной шпильки.
• Под головки анкерных болтов можно положить широкие шайбы, чтобы увеличить площадь их контакта с деревянной поверхностью, и повысить прочность крепёжного соединения.

Анкерное крепление нижней обвязки.

Перед фиксацией проводят обязательную гидроизоляцию – на бетон кладут рубероид или покрывают его поверхность специальным водостойким составом, мастикой. После монтажа проверяют горизонт. Отклонения от горизонтального уровня допускаются в размерах не больше 0,5° на 3 м.

Узел нижней обвязки на столбчатом фундаменте

Описанное выше крепление конструктивных узлов каркасного дома используется на ленточных и плитных фундаментах. Для столбчатых оснований применяют другую схему:

• Для удобства крепления верхняя часть столбчатых опор должна иметь плоский горизонтальный оголовник с отверстиями.
• Поверх оголовника кладут деревянные балки, которые выполняют функцию ростверка.
• В балках просверливают углубления необходимой глубины. Их сверлят под имеющимися в оголовнике отверстиями.
• Фиксируют балку болтами или шурупами.

Обвязка из строенной доски на свайном фундаменте.

Гвоздевые узлы в каркасном доме

Узлами каркасного дома называют важные места, которые нужно обязательно строить определенным образом, чтобы они выполняли роль, которая в них заложена технологией.

Несколько догм каркасного домостроения.

1. Каркасный дом должен собираться на гвозди. Любые заявления, что его можно собирать на саморезы или уголки — ненужные мифы для каркасного домостроения. Строители всего мира строят каркасные дома на гвоздях (если не считать японцев, которые строят их на огромных деревянных штифтах и из огромного бруса, но не на саморезах же). Строители — халтурщики попытаются убедить вас в обратном, но вы им не верьте. Верьте мне и строительным кодам.

2. В каркасном доме практически не используются железные уголки. Они там не нужны. Исключением является работа с фермами, где те используются для удобства их установки. Это правило не касается стальных “башмаков”, которые применяются для подвеса лаг дома или террасы на балки “сбоку”. Хотя и это соединение можно часто заменить на соединение “на опорную доску”.

3. Для каркасного дома используются гвозди 90 мм (каркас) и 60-70 мм (пол и обшивка). Гвозди больших размеров не требуется даже при работе с доской толщиной 50 мм и тем более, если у вас каркасный дом из доски 40 мм толщиной. Перестраховка с использованием гвоздей больших размеров не нужна и приводит лишь к увеличению стоимости дома.

Итак, перейдем к конкретным узлам и гвоздевому бою в них.

Крепление балок перекрытия к верхней обвязке

Верхняя обвязка может крепиться 3 разными способами. Каждый из них предпочтителен в определенных условиях:

1. Когда обвязывают одинарными досками – крепление обычно производится к торцу вертикально размещенных стоек. В качестве крепежей выступают саморезы или обычные гвозди.
2. Другой вариант – тоже к торцу стоек, но путем врубки. Глубина врубки рекомендована в размере от 35% до 50% от толщины доски (бруска). Верхний конец стойки помещают в эту выемку. Реализовать этот способ труднее, чем первый, но при этом он и надежнее.
3. Стальные уголки – этот вариант может использоваться и как самостоятельное крепление, и как дополнение к другим. Крепежами здесь выступают саморезы.

Чтобы добиться качественного крепления и не столкнуться с трудностями, можно сочетать гвозди (саморезы) со стальными уголками. В «сумме» они дают очень высокую надежность. А для врубки нужно точно произвести расчеты и не менее точно разметить будущую обвязку, что бывает сложно сделать своими силами.

Теплоизоляция стен – выбор материала и его укладка

Правильно подобранный обеспечивает не только комфортный микроклимат в нем в любое время года. Низкий показатель теплопроводности и грамотная укладка материала существенно снижают расходы электроэнергии.

Один из основных теплоизоляционных материалов, используемых в каркасном строительстве, – это минеральная вата
. Она хорошо сохраняет тепло, обеспечивает качественную шумоизоляцию, но боится намокания и в небольшом количестве выделяет в воздух вредные вещества. Оптимальная плотность минеральной ваты для каркасных стен – 30-50 кг/куб. м.

При работе с минватой использование средств индивидуальной защиты обязательно.

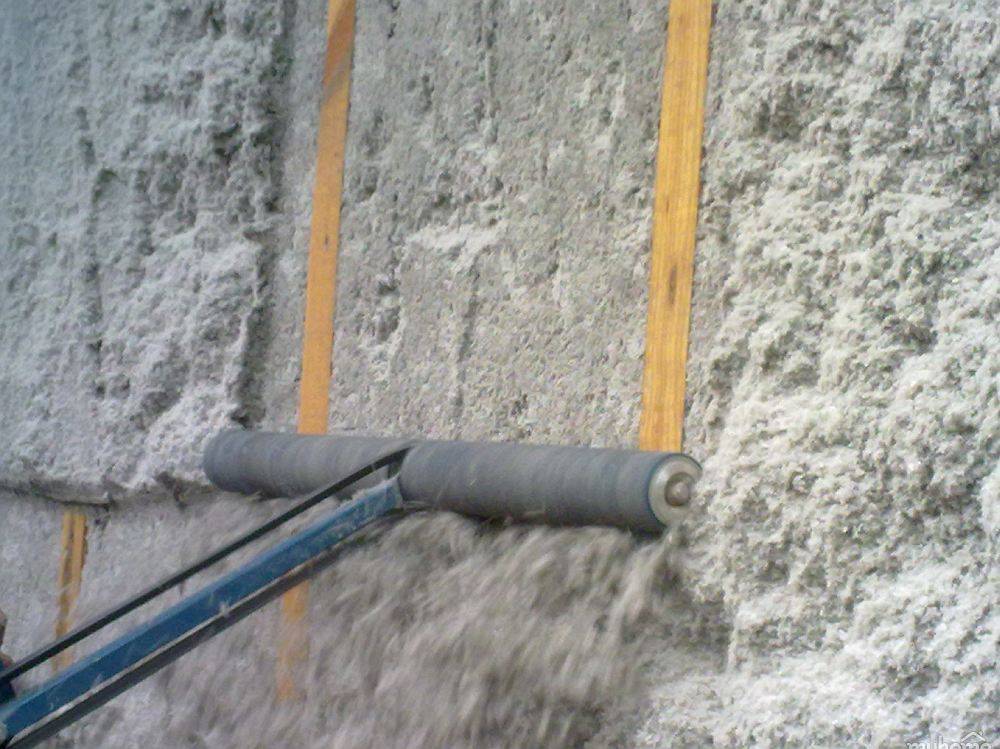

По эксплуатационным свойствам ее превосходит – целлюлоза со специальной пропиткой. Она не боится намокания, экологичная и негорючая, прекрасно заполняет все пустоты. Однако для укладки эковаты придется привлекать опытных специалистов.

Пенопласт – устойчивый к влаге и экономичный материал, который не выделяет никаких веществ и не дает усадку. Однако хрупкость, усиливающаяся при низких температурах, и горючесть делают его невостребованным в каркасном строительстве. Гораздо практичнее и устойчивее к внешним воздействиям является «родственник» пенопласта – экструдированный пенополистирол.

Любой утеплитель укладывают между стойками каркаса так плотно, чтобы не оставалось никаких пустот
и зазоров.

Основные узлы в каркасном доме

Краткий обзор основных узлов каркасного дома

Данный обзор содержит только основные элементы применяемые в каркасной технологии. На каждый дом делается отдельный проект КД и это является обязательным условием для строительства надежного дома. Иллюстрации приведенные далее отражают суть каркасного домостроения, но это далеко не все узлы и решения применяемые при строительстве, многие элементы не показаны для более простого восприятия.

1. Монтаж подкладочной доски на фундамент. Выполняется с применением гидроизоляции. Это основа к которой будет крепиться перекрытие. Подкладочная доска надежно крепится к фундаменту специальными анкерами.

2. По периметру подкладочной доски монтируется обвязка перекрытия.

3. Обязательный элемент в конструкции, это перекрывание обвязки и подкладочной доски. Данный узел дополнительно связывает элементы для большей надежности и улучшения теплоизоляции.

4. Далее монтируются балки перекрытия. Балки выполняются из сухой строганой доски 195*45 мм, с шагом не более 400 мм. Пол Вашего дома будет теплым и надежным, без зыбкости и скрипа. 5. Дополнительные бриджинги (деревянные перемычки) для жесткости перекрытия. 6. Шаг балок перекрытия не более 400 мм. Толщина утепления 200-250 мм, в зависимости от проекта.

7. На балки монтируется верхняя обвязка перекрытия. К ней будут крепиться стены будущего дома.

8. На перекрытие монтируются каркасные стены (далее в тексте статьи стены будут показаны отдельно с указанием обязательных элементов и узлов).

9. Стены надежно фиксируются на верхней обвязке перекрытия и между собой (через специальную угловую стойку)

10. На стены монтируется верхняя обвязка стен. Это специальные элементы, которые дополнительно распределяют нагрузку от вышестоящих стен или стропильных ферм.

11. Верхняя и нижняя обвязки дополнительно перекрывают стык углов смежных стен, это делает конструкцию более жесткой и надежной. 12. На верхнюю обвязку стен монтируется перекрытие этажа. Схема монтажа и элементы соответствуют монтажу цокольного перекрытия. 13. Ни первое, ни второе перекрытие не утепляются до того, как дом не будет под крышей и не будет смонтирован фасад, стены тоже утепляются уже после того, как дом полностью защищен от атмосферных осадков, это гарантирует, что в утеплитель не попадет влага на этапе монтажа.

14. Далее на перекрытие монтируются стены второго этажа.

15. Для жесткости стены, в обвязку и в стойки врезаются диагональные связи (укосины). Для распределения нагрузки от верхнего перекрытия и вышестоящих стен под верхней обвязкой врезается дополнительный ригель (горизонтальная доска, под верхней обвязкой). Данный элемент равномерно передает нагрузку на все стойки каркасной стены 16. Диагональная связь (укосина). Монтируется под углом от 40 до 55 градусов. 17. Финский ригель. 18. Для распределения нагрузки от верхнего перекрытия и вышестоящих стен под верхней обвязкой врезается дополнительный ригель (горизонтальная доска) Данный элемент равномерно передает нагрузку на все стойки каркасной стены. 19. В данном случае финский ригель позволяет не делать двойные стойки под оконные проемы (если они шириной менее 1400 мм). Отсутствие парных стоек позволяет уменьшить теплопотери стены. 20. Утепление конструкций производится только когда дом защищен от атмосферной влаги. На данных изображениях показаны узлы утепления Перекрытия и угловых стен (теплый угол) 21. Утеплитель монтируется с перехлестом, для того чтобы исключить теплопотери через стыки. С нижней стороны цокольного перекрытия монтируется ветрозащитная мембрана с верхней стороны пароизоляция. 22. Правильно уложенный утеплитель плотно примыкает к конструкциям каркаса и исключает продувание и промерзание перекрытия. Утеплитель находится и непосредственно под обвязкой стены, соответственно теплопотери в этом месте будут исключены. 23. Как было показано в п. 22 утеплитель в перекрытии обязательно должен быть непосредственно под стеной. 24. Утепление стен в углах монтируется между стойками с небольшим распором (утеплитель шириной 600мм, расстояние между стойками 585мм. Это исключает проседание утеплителя и обеспечивает надежное примыкание утеплителя к стойкам каркаса. 25. Конструкция теплого угла в разрезе.

Пароизоляционный материал для стен

Пароизоляция предназначена для защиты утеплителя от пара, который может проникнуть в него из жилого помещения. Здесь уже речь идет об изоляции, как о надежном барьере для влаги. Сложная конструкция стены предполагает укладку пароизоляции только с «теплой» стороны.

Самым подходящим вариантом является плотная (не менее 200 микрон) полиэтиленовая пленка. Ее фиксация на каркасе выполняется с помощью строительного степлера.

Пароизоляционный материал необходимо монтировать максимально герметично. Для этого тщательно проклеивают все его стыки, места прокладки коммуникаций.
