Беседка с четырехскатной крышей

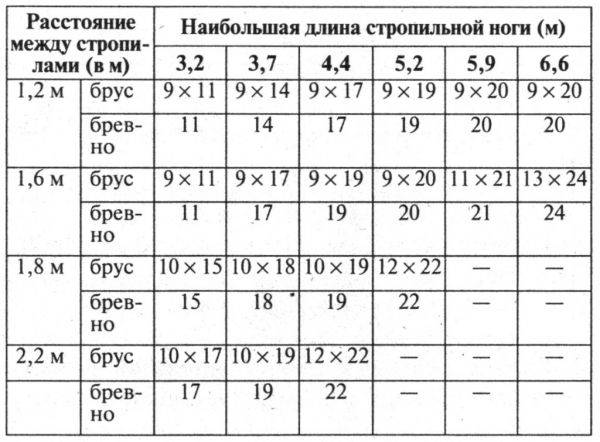

Шаг стропил
Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.
Процесс расчета расстояния между стропилами выглядит следующим образом:
- Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
- Следующее значение, которое понадобится – это длина конька (ската).
- После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
- Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы.
На примере можно рассмотреть конструкцию, длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:
- 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
- 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
- 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.
Шаг стропил
Материал для вальмовой крыши
Порода и сорт древесины оказывают прямое влияние на длительность и надежность кровельной конструкции. Мастера советуют отдать предпочтение пиломатериалу из лиственницы или сосны. Все заготовки требуют предварительной обработки антипиренами и антисептиками.
Помимо древесины понадобится металлические крепления, гвозди, саморезы, анкерные болты.
Примечание. Формируя вальмовую стропильную систему на деревянном доме, который может дать усадку, мастера советуют использовать плавающие крепления для соединения стропил с мауэрлатом. Такой способ компенсирует подвижки венцов при естественной усадке дома из бруса или бревна.
Опора скользящая для стропил (закрытое скользящее крепление)
Как сделать четырехскатную крышу дома своими руками?
Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.
Схема стропильной системы четырехскатной вальмовой крыши
Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.
Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.
Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.
Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.
Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате
Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:
- монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
- установка центральных стропил;
- монтаж угловых стропил, которые крепятся к диагональным брусьям;
- установка затяжки, которая используется для закрепления ног у конька;
- монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
- установка подкосов, которые закрепляются на стропильной ноге и ригеле;
- монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.
Схема устройства стропильной системы четырехскатной вальмовой крыши
После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.
Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.
Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов
Монтаж кровельного пирога
Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:
- пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
- теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
- гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
- обрешетки в виде досок, к которым монтируется кровельное покрытие.
Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов
Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.
Материалы и крепеж
Монтаж 4-скатной кровли — трудоемкий процесс. Он требует удобной организации рабочего места и соблюдения техники безопасности. Все материалы должны находится в удобном доступе. Предварительно нужно провести обработку древесины от гниения и огня. Если пропитка была уже сделана, дерево имеет розоватый цвет.
Пиломатериалы
Для изготовления несущих элементов допускается применять пиломатериалы не ниже 2 сорта. Обрешетку можно сделать из обрезной доски 3 сорта, обязательно очищенной от обзола.
Крепеж
Стропильная система собирается и фиксируется врубками, а также дополнительным крепежом. Стыки усиливаются деревянными или металлическими накладками, зубчатыми пластинами, хомутами, уголками, скобами, резьбовыми креплениями.
Выбор крепежа зависит от материала стен:
В кирпичных и бетонных строениях отсутствуют большие усадочные деформации, поэтому используются жесткие соединения.
Новые деревянные здания подвержены сильной усадке, особенно в первые полгода. Для их компенсации применяются скользящие крепления. Они позволяют деталям крыши свободно перемещаться без критических напряжений.
Для соединения конструкций, испытывающих динамические нагрузки, гвозди предпочтительнее саморезов. Они хорошо работают на изгиб, а значит, стабильно удерживают элементы узла в нужном положении. Саморезы лучше сопротивляются выдергиванию, но боковая нагрузка может привести к их быстрому срезанию.
Рекомендуемая длина нагелей — 120 мм. Для временного крепления используются гвозди 90 мм.
Проводим вычисления
Перед началом любого строительства необходимо сделать проект будущего сооружения, рассчитать все параметры и количество используемых материалов. Если речь идет о крыше, то тут важны следующие характеристики:
- используемые кровельные материалы;
- уклон ската;
- параметры и проект стропильной системы.
От используемого для кровли материала будет зависеть максимальный и минимальный уклон ската. Именно с этого начинается расчет четырехскатной крыши. Например, для шифера это значение лежит в пределах от 15 до 60 градусов. Если вы будете использовать популярную сегодня металлочерепицу, то угол уклона ската может быть от 30 до 60 градусов. Для мягкой кровли этот параметр не должен превышать 15-20 градусов.
Кроме этого, при выборе уклона ската может зависеть от количества зимних осадков и архитектурных особенностей. Если снега выпадает много, то уклон делается больше. В этом случае Вам не придется проводить уборку снега с кровли.
Но стоит помнить, что чем больше угол уклона, тем выше будет кровля. Поэтому необходимо сделать правильные расчеты, чтобы и снег не скапливался, и не испортить внешний вид самого дома.
Высчитав угол ската и высоту высшей точки кровли, можно рассчитать площадь четырехскатной крыши. Так как мы рассматриваем обычный шатровый вариант, то для таких вычислений достаточно вспомнить школьный курс. Каждый скат представляет собой равнобедренный треугольник, поэтому сделать правильные расчеты не составит особого труда.
Совершенно другое дело – это рассчитать все параметры стропильной системы. От правильности этих вычислений будет зависеть прочность всей конструкции. Толщина и сечение каждой из стропил, их расположение, количество дополнительных опор и так далее. Сделать все это самостоятельно, тем более, если речь идет о довольно сложной конструкции, бывает сложно. Поэтому эту работу лучше доверить профессионалам.
Но сегодня на помощь любому строителю приходит информационные технологии. Для проделывания различных расчетов можно использовать программы или он-лайн приложения. Например, специальный калькулятор четырехскатной крыши.
Подобные программные продукты можно часто встретить в интернете. При помощи он-лайн калькулятора у вас появляется возможность рассчитать следующие основные параметры:
- уклон наклона кровли и стропильной системы, в зависимости от выбранного кровельного материала и природных условий вашего региона;
- получаемая площадь поверхности кровли и ее примерный вес;
- длина всех элементов стропильной системы и рекомендованное сечение, а также количество стропил;
- рекомендации по обрешетки (ее площадь, шаг и так далее).
Все эти сведения значительно облегчат вашу задачу по расчету четырехскатной крыши. Кроме этого, вы сможете заранее узнать необходимый объем и характеристики требуемых материалов.
Расчет четырехскатной крыши – это важный и довольно сложный процесс. Чаще всего для его выполнения прибегают к услугам профессиональных строителей и кровельщиков. Если вы желаете сэкономить и сделать все самостоятельно, то воспользуйтесь специальными программами или он-лайн калькуляторами. Введя все требуемые параметры (размеры здания, уровень осадков, используемые кровельные материалы и так далее), вы сможете получить рекомендации, которые помогут сделать правильный расчет. В этом случае ваша крыша будет служить долго, и надежно защити жилье от атмосферных явлений.
http://vseokrovle.com/valmovaja/45-kak-rasschitat-chetyrehskatnuju-kryshu.htmlhttp://www.syl.ru/article/158873/new_kak-rasschitat-ploschad-kryishi-raschet-ploschadi-krovli-chetyirehskatnoy-kryishihttp://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/raschet-valmovoi.htmlhttp://m-strana.ru/articles/raschet-valmovoy-kryshi-na-kalkulyatore/http://www.krovlyakrysh.ru/vidy-krovli-krysh/chetyrehskatnaya-krysha/raschet-chetyrexskatnoj-kryshi/

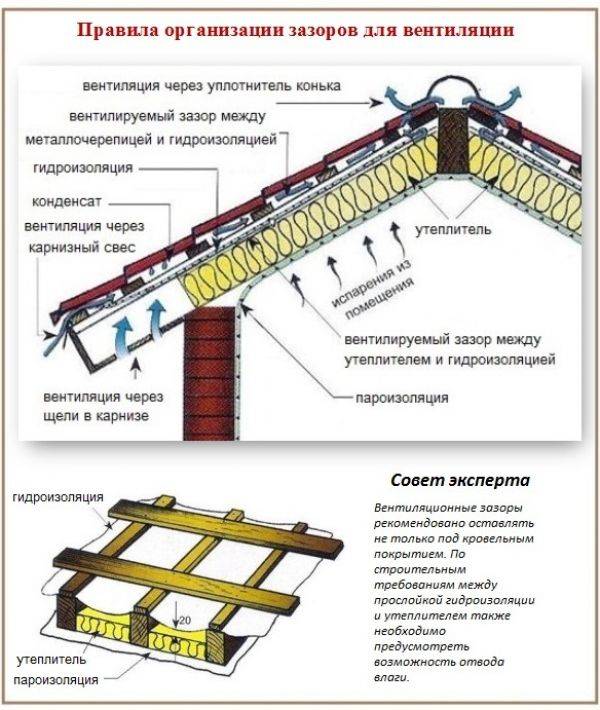

Вентиляция мансарды
Вентиляция мансардных крыш может быть осуществлена без проблем естественным движением воздуха снизу вверх. Для этого следует только грамотно расположить все слои кровельного пирога. В некоторых случаях для улучшения выхода воздуха из помещения используют коньковые аэраторы.
Они устанавливаются вместо конька на в верхней точке крыши по всей длине ребра. Для предотвращения попадания в них различных посторонних предметов они защищены специальной решеткой. Вместе с естественными продухами, сделанными снизу в свесе, такой тип проветривания является отличной вентиляцией.
Его преимущества заключаются в следующем:
- Обеспечивании эффективного проветривания помещения;
- Поддержка оптимального микроклимата мансарды;
- Продление срока эксплуатации кровли.
Для того чтобы установить коньковый аэратор, следует придерживаться определенных правил:
- Угол ската крыша должен быть не более 45 градусов;
- Наличие коньковых продухов;
- Монтаж конька вентиляции по всему прогону;
- Создание герметичности вентиляционного конька;
- Расположение срезов конька на расстоянии 30 сантиметров от сквозных элементов кровли.
Если правильно расположить все части вентиляционной системы, мансарда будет хорошо проветриваться, как летом, так и зимой.
Вентиляция мансарды
Расчет вальмовой крыши
Конструкция вальмовой кровли
Конструкция данного вида крыши отличается от других типов кровли наличием четырех скатов, которые имеют наклон со всех сторон строения. В случае строительства вальмовой крыши на месте фронтонов, расположена еще пара скатов. Два из них треугольной формы, а два других представляют — трапеции.
Разнообразие крыш: полувальмовая крыша (ее называют «голландской»). Этот тип кровли напоминает треугольные скаты, которые не полностью доходят до карниза; «датская крыша». Особенность такой крыши заключается в совершенно несложном монтаже, а также в невысоких расходах на кровельные материалы. Последний вариант лучше подойдет для тех, кто хочет по минимуму привлечь наемную силу при постройке дома. Возвести такую крышу самим легче, если вы остановитесь на «датской крыше».

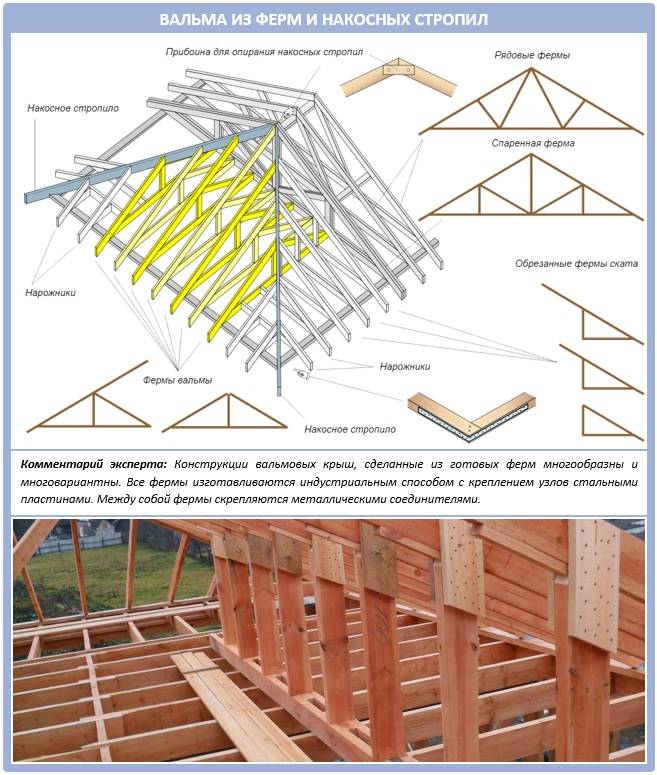

Стропильная система четырехскатной вальмовой крыши
Конструкция состоит из таких элементов: конькового бруса; различных стропил, мауэрлата (брус, который предназначен для привязки всей крыши к стенам здания). Различают виды стропил: центральные или рядовые, диагональные или наклонные
При вычислении стропильной системы необходимо принять во внимание ряд особых моментов: ветровую нагрузку; интенсивность атмосферных осадков; материал, который вы планируете использовать; использование пространства под крышей (может, со временем, захотите создать мансарду). На основании этих характеристик необходимо рассчитать углы наклона и высоту крыши
Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна
Если вы планируете использовать чердак, то в вальмовые крыши можно вставить мансардные окна.
Вальмовая крыша фото
Если вы еще в стадии раздумий по поводу выбора кровли для своего дома, может быть полезным просмотр фотографий уже выстроенных домов с такими крышами. Эти фотографии с вальмовыми крышами смогут помочь вам разобраться, в чем же отличия и преимущества этих крыш.
Правила и порядок монтажа
Работы производят с мауэрлата, затем выполняется укладка опорного бруса, на который устанавливают стойки для крепления бруса. Проследите, чтобы стойки были закреплены точно вертикально. Обязательно используйте отвес. После этого производите крепеж конькового бруса
При монтаже кровли уделите о внимание точной разметке, без нее нельзя хорошо произвести установку стропил. Для этого используют разметочные рейки (шаблоны)
На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами
Это позволит свести к минимуму неприятные ошибки при строительстве крыши
На шаблоны нанесите (согласно расчету) метки, чтобы были одинаковые расстояния между стропилами. Это позволит свести к минимуму неприятные ошибки при строительстве крыши.
Вначале определите две главные точки: одна из них расположена в центре конькового бруса, а другая на средине стены мауэрлата. После нахождения этих точек, производите фиксацию центрального стропила. Затем преступайте к установке других стропил. При помощи шаблона контролируйте их положение.
Следующий этап: монтаж стропил. Закрепите к мауэрлату внизу, а к коньковому прогону вверху. Завершают возведение — установкой угловых стропил.
Кровельный «пирог» крыши
После завершения работ стропильной конструкции приступайте к созданию вальмовой крыши. Создание надежной крыши возможно, если будут соблюдены основные правила «приготовления» «слоеного пирога». Главные элементы кровельного пирога: пароизоляция; теплоизоляция; гидроизоляция, обеспечивает защиту от влаги; контробрешетка; обрешетка — на нее улаживают кровельные изделия.
При выборе кровельного материала нужно учитывать: конфигурацию крыши, уклон, климатическую зону; Для четырехскатных вальмовых крыш используют разнообразные кровельные материалы, которые делят на две группы: листовые и штучные. Листовая группа включает: ондулин, металлочерепицу и оцинкованное железо. Штучная группа: этернитовая плитка, черепица, шифер и другие материалы. Затем выполняют окончательный процесс: монтаж специальных покрытий; в месте выхода трубы выполняется ее обделка; устройство водостока; ограждений на крыше.
Расчет покрытия кровли
Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.
Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.
Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.
Кроме этого, количество материала всегда больше, чем площадь крыши.
Помимо того, что уложенные материалы для тепло-, паро-игидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.
Дополнительно на количество кровельного материала влияет наличие добавочных элементов.
Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.
Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.
В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.
Стандартный принцип расчета количества кровельного материала:
Рассчитывается площадь общего покрытия крыши;Делится на площадь одного листа материала;При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т. е.
на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.
Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.
Для шифера пример расчета следующий:
- Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.
Пример расчета для металлочерепицы:
- Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.
Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.
Калькулятор расчета крыши
Конструктивные особенности вальмовой крыши
Наличие четырех скатов, наклоненных к каждой стороне дома, обеспечивают конструкции обтекаемую форму и, соответственно, высокую сопротивляемость ветровой нагрузке. Поэтому в регионах с частыми и сильными ветрами такая конструкция является весьма распространенной.
Для снежных районов такая кровля тоже вполне приемлема, так как с нее легко скатываются массы снега, практически не нагружая несущие конструкции крыши.
Но если снега выпадает очень много, а угол наклона при этом высокий, то возможно его схождение лавиной. В этом случае для обеспечения безопасности людей лучше предусмотреть установку снегозадержателей, которые смогут регулировать этот процесс.
С классической двускатной крышей вальмовую кровлю роднит наличие двух длинных боковых скатов, а отличает отсутствие фронтонов, вместо которых устраиваются две наклонные треугольные плоскости, направленные к карнизу.
Еще одной конструктивной особенностью является наличие двух вершин, для соединения которых укладывается конек, но в шатровых крышах его нет, так как все вершины треугольников сходятся в одной точке.
Вальмовые крыши имеют достаточно большое видовое разнообразие. В классическом варианте кровля спускается к карнизу, но не всегда.
Если же вальма (треугольный элемент крыши) делается только в верхней части конструкции, то такая кровля называется полувальмовой.
Особняком можно выделить «датские крыши», характерным признаком которых является то, что в верхней трети крыши имеется маленький фронтон с опорой на стропила.
Это позволяет рационально использовать эти конструктивные особенности, например, для устройства окон или вентиляционных элементов. Большие преимущества предоставляются владельцам домов, остановившим свой выбор на такой кровле при обустройстве мансардного уровня.
Почему крыша вальмовая?
Непосредственно слово «вальм» имеет финское происхождение и буквально переводится как «стог сена». В конструкции такой крыши вальмой чаще всего называют треугольный элемент кровли, который примыкает к торцевой части здания.
Но встречается и другое определение вальмы, исходя из которого так называют ребра, то есть конструктивный элемент кровли, образуемый двумя смежными плоскостями, чаще всего треугольной и трапециевидной.
Таким образом получается, что вальмовыми можно называть крыши, скаты которых ограничены такими ребрами и, соответственно, такую кровлю можно считать противоположной другой форме конструкции – ендовой, в которой также имеется наклонное «ребро», но не с внешним углом, а с внутренним.
Иногда можно встретить и другое название вальмовой крыши: конверт, появившееся, скорее всего, из-за своеобразной геометрии конструкции, напоминающей по форме и линиям почтовое отправление.
Карнизная часть вальмовой крыши всегда имеет небольшой свес, который придает завершенный вид кровле и выполняет функцию защиты стен дома от осадков. А другое альтернативное название — четырехскатная крыша — совсем простое, полученное по числу скатов.
Вальмовая крыша – преимущества и недостатки
Плюсы:
минимальное сопротивление ветровой нагрузке относительно двухскатной кровли. Поскольку все скаты наклонные, ветер не создает разрушительного давления на фронтоны;
большая жесткость конструкции. Достигается за счет угловых ребер, соединяющихся возле опорной балки конька;
возможность обустройства более выступающих свесов, что обеспечивает дополнительную защиту стен дома;
эстетическая привлекательность.
Минусы:
- сложность расчета и монтажа;
- более высокая стоимость реализации проекта;
- уменьшение площади чердачного помещения (в частности в месте установки диагональных опор);
- невозможность устройства мансарды;
- естественное освещение возможно только посредством установки окон в кровельном пироге.
Поскольку недостатки не критические – четырехскатная крыша вальмового типа активно практикуется в современном строительстве частных домов.
