Какие проблемы решает вентиляция чердака?
Начнем с того, что чердак в жилом доме служит некой буферной зоной между открытым небом и жилыми комнатами, а потому регулирует тепловлажностные колебания и создает комфортные условия проживания. И здесь многое решает грамотная вентиляция чердака и утепление его перекрытий. Если вывод тепла и пара не был продуман, тогда жильцам придется столкнуться с несколькими минусами такой организации кровли. Посмотрите, например, что со временем происходит с чердаком, в котором не было вентиляции вообще:
Именно качественная вентиляция помогает избавиться от такой серьезной проблемы, как наледь и сосульки:
Тепловой баланс крыши определяется тем количеством тепла, которое проходит через чердачное перекрытие. Причем не только через слой теплоизоляции, но и через такие более тонкие конструкции, как люк, двери (в зависимости от того, что ведет на чердак), а также технические элементы.
Эффективное вентилирование чердачного пространства действительно помогает зимой в борьбе с наледью и сосульками и уменьшает количество талых вод по весне. Но в те дни, когда днем тепло, а ночью мороз, проблема останется. И для ее решения сегодня выпускаются специальные обогреватели для карнизов.
А в жаркие дни тепловой баланс особенно ценится:
Для хорошей вентиляции чердака крайне важно, чтобы его объем был достаточно большим, а внутри не было перегородок, которые бы мешали потоку воздуха. Дело в том, что какой бы надежной ни была пароизоляция, все равно через потолок проникает пар из жилых помещений
Единственная стопроцентная пароизоляция – это алюминиевый лист. Пленки обладают защитой 95-97%. Вот почему важно, чтобы поверх утеплителя была гидроизоляционная мембрана с паропропускной способностью для вывода наружу лишних испарений. Этот верхний слой изоляции нужен для того, чтобы защитить утеплитель от попадания влаги снаружи, от случайных протечек с крыши. При этом важно не перепутать: пароизоляция монтируется снизу, со стороны потолка, гидроизоляция – сверху.
И, наконец, вентиляция избавляет чердак от грибка, который так любит застоявшийся воздух. Кстати, немало людей полагают, что чердачная вентиляция нужна только летом. На самом деле, перепады температур происходят круглый год, и именно вентиляция будет сглаживать эту разницу.
Три основных заблуждения и устранение последствий ↑

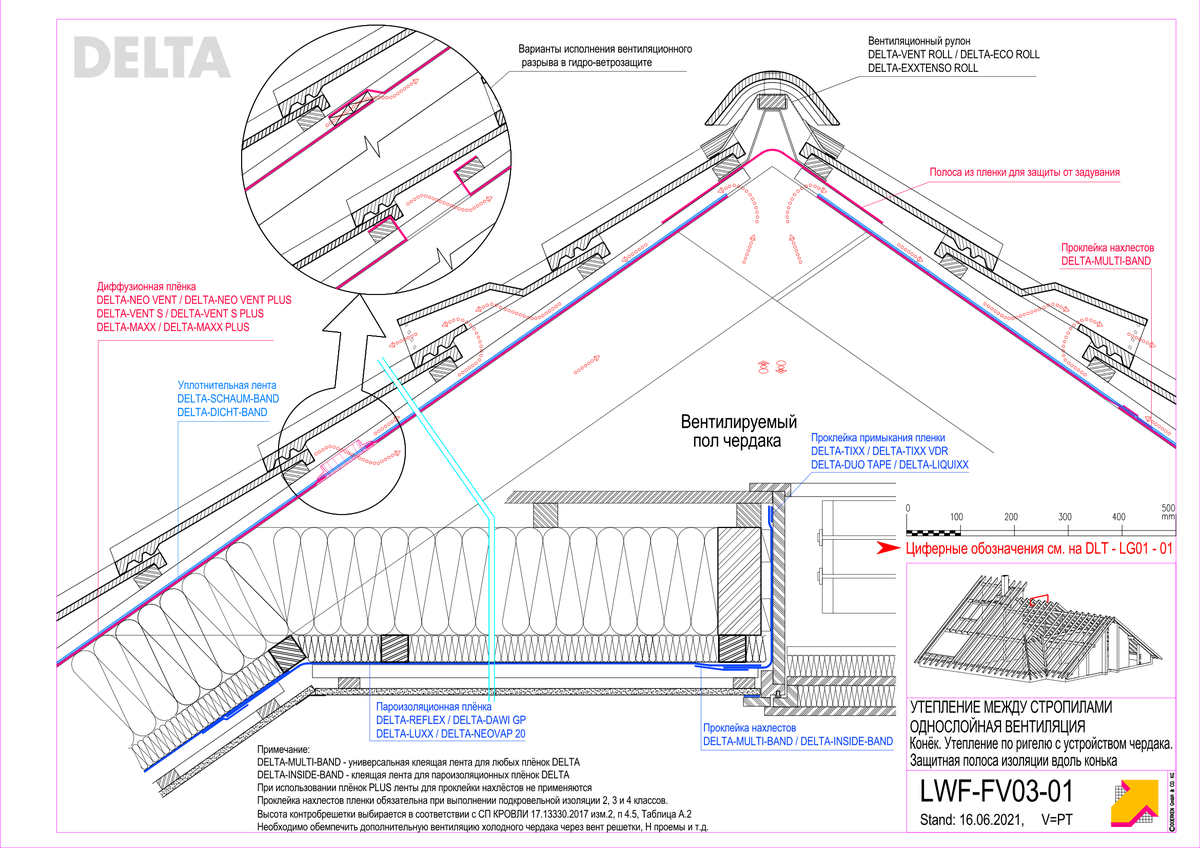

Принцип подкровельной вентиляции
Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.
Заблуждение первое – о временах года ↑
Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:
- жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
- при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
- такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

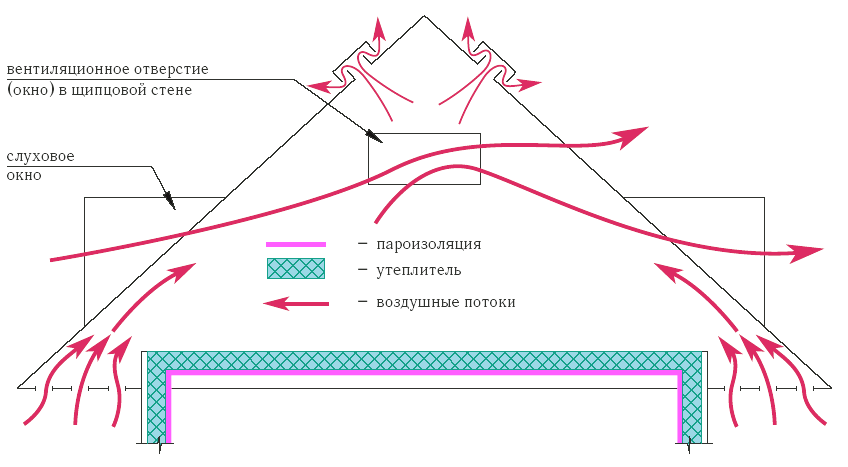

Схема воздушных потоков
Заблуждение второе – в доме будет холодно ↑
Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:
- на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
- кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.
Заблуждение третье – размер не имеет значения ↑
Размеры отверстий для циркуляции воздуха не имеют значения:
- это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
- при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
- если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.
Выход из положения при плохой вентиляции ↑
Замерзший конденсат на стропильной системе и обрешетке
Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.
Самый простой кровельный аэратор
Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.
В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.
Вентиляция чердачного помещения – это необходимость
Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).
Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.
Отвод воздуха наружу
Для отвода воздуха из чердачного помещения используется вентилируемая решетка во фронтоне. Она применяется для неэксплуатируемых холодных чердаков. Подходит для вальмовых, ломаных и двускатных кровель. Такие решетки открыты круглый год, что обеспечивает постоянную вытяжку и удаление воздуха с чердака. Специальный конек на крыше – наиболее универсальный метод, который используют как для теплых, так и для холодных кровель.
В этом случае на металлочерепице или профнастиле под планкой конька создается специальная решетка. Благодаря такой конструкции, конденсат, который будет образовываться в прохладное время года, не будет попадать в помещение, а будет стекать по скату на кровлю.
Специальный конек
Специальные аэраторы – дополнительные элементы, которые устанавливаются непосредственно на кровле и служат для отвода отработанного воздуха из подкровельного пространства.
Внимание: специальные аэраторы позволяют не только эффективно удалять отработанный воздух, но и препятствуют проникновению и образования конденсата. В аэраторе по вентиляционному отверстию в кровле воздух отводится достаточно быстро за счет специальной конструкции элемента. В аэраторе по вентиляционному отверстию в кровле воздух отводится достаточно быстро за счет специальной конструкции элемента
В аэраторе по вентиляционному отверстию в кровле воздух отводится достаточно быстро за счет специальной конструкции элемента.
Аэраторы на кровле
Совет: аэратор можно установить в том случае, когда частный дом уже давно эксплуатируется, а вентиляция для чердачного помещения не была предусмотрена или недостаточно эффективна.
Как установить коньковый аэратор
Перед началом работ необходимо удалить слой битумных квадратов, покрывающий конек. Далее необходимо установить коньковый аэратор ленточного типа (материал: пластик или металл). Этот уголок с отверстиями и сетками теперь приподнимет слой рубероида на стыке ската. Весь горячий воздух поднимается и выходит через отверстия, предотвращая образование конденсата.

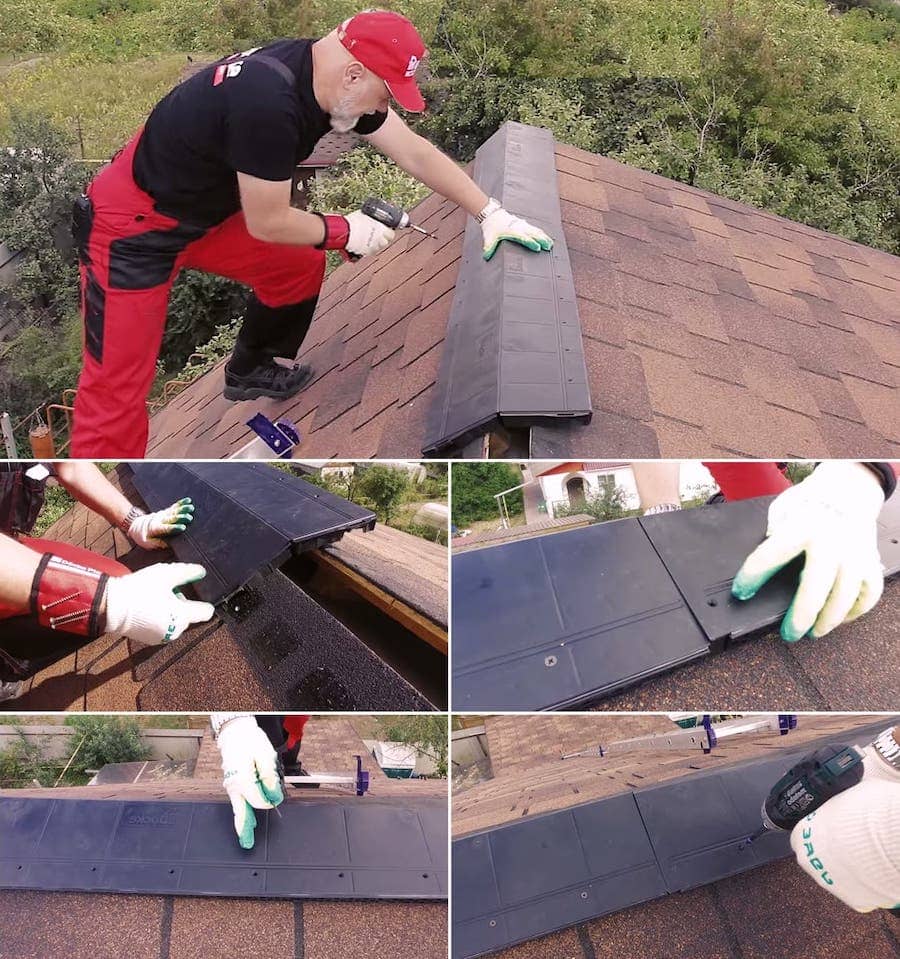

Порядок установки конькового аэратора
- В основании следует вырезать паз с помощью циркулярной пилы для последующей вентиляции. Это может быть всего один, расположенный на вершине гребня, а может быть два. В последнем варианте их нужно разместить с двух сторон. В сумме толщина вентиляционного зазора должна составлять от трех до восьми сантиметров, все зависит от того, каковы рекомендации производителя приобретаемого аэратора. Трещины нужно делать таким образом, чтобы они заканчивались где-то в тридцати сантиметрах от края конька, то есть крыша должна оставаться сплошной с обеих сторон конька.
- По двум краям конька, где нет вентиляционного зазора, следует уложить покрытие, например плитку. После этого можно приступать к сборке самого аэратора. Каждый из сегментов аэратора необходимо закрепить длинными гвоздями или кровельными саморезами, которые вкручиваются через заранее изготовленные отверстия, сделанные на заводе. Сами сегменты необходимо соединить между собой, как конструктор. Концы самого аэратора, где он соединяется с кровлей, следует загерметизировать.
Установка конькового вентиляционного отверстия на черепичной кровле
Коньковые аэраторы в принципе установить проще, эти устройства подходят для крыш с уклоном от 12 до 45 градусов. Аэратор имеет определенные стандарты использования. Во-первых, наличие вентиляционных отверстий на свесах крыши обязательно для обеспечения притока воздуха. Во-вторых, рекомендуется размещать аэратор, как было сказано выше, по всей длине обуви, последовательно соединяя все сегменты в единую конструкцию. Поверх аэратора часто кладут черепицу, такой вариант не портит, а украшает вид кровли.
Приточно-вытяжная вентиляция с рекуператором
Это самый простой, недешевый способ вывода вентиляции на чердак. Необходимо приобрести рекуператор – устройство, которое обеспечивает движение воздушного потока с одновременным подмесом свежей порции воздуха и подогревом его до комфортной температуры.
Вся система циркуляции замыкается на рекуператор, принцип его работы довольно прост. Тепло от обогревательных приборов, котельных часто пропадает впустую. Так почему бы его не использовать для частичного нагрева холодного воздуха?
Прохладный воздух, втянутый рекуператором с улицы, не только подготавливается путем смешивания с уже нагретой воздушной массой, но и очищается от взвешенных в воздухе вредных и неприятных примесей. Кроме того, рекуперирующее оборудование оснащается калориферами, обогревающими воздушные потоки.
Схематичное изображение вентиляционной системы с рекуператором на чердаке выглядит довольно просто. Надо только приобрести рекуператор, смонтировать и подключить к нему воздуховоды
Обязательным условием функционирования системы с интегрированным рекуператором является ее принудительность. Воздух поступает в помещение и выводится из него двумя постоянно работающими вентиляторами. Иначе рекуператор просто не будет работать, прибор оказывает слишком большое аэродинамическое сопротивление.
По всей длине воздуховодов для правильного распределения потоков устанавливаются клапаны и заслонки. На входе и выходе из рекуператора надо установить дополнительные сетки, препятствующие попадание в прибор пыли и жира. Выход на улицу закрывается дополнительными решетками от птиц, насекомых.
Рекуператор не может работать без вентиляторов. Таким образом, важнейшее значение приобретает наличие в доме постоянного источника энергии. Если электричество в частном доме пропадает регулярно и надолго, лучше не использовать эту систему
Современные рекуператоры можно программировать при помощи кнопок на панели управления. Стоят такие устройства еще дороже, но простота использования делает их привлекательным.
А что же с конденсатом, главной проблемой на чердаке? Конденсат скапливается не в рекуператоре, не оседает на стенках и балках чердака, а тихо-мирно стекает в поддон, расположенный под устройством.
В зимний период на неотапливаемом чердаке это может стать проблемой, так как при сильных морозах мощности рекуператора может не хватать. В таком случае можно установить рядом с коробом рекуператора еще одно обогревательное устройство.
Монтаж своими руками
Перед тем как приступить к обустройству вентиляции мансарды своими руками, необходимо создать ее проект, тщательно продумать схему размещения входящих в нее компонентов, записать на бумаге последовательность выполнения работ. В процессе подготовки обязательно нужно осмотреть все участки мансардного помещения, сделать необходимые замеры, отметить конструктивные особенности мансарды. При выполнении принудительной вентиляции необходимо подобрать вытяжной вентилятор с соответствующими техническими характеристиками. Последовательность выполнения монтажных работ:
- На схеме согласно установленным обозначениям отмечаются точки фиксации клапанов и участок прокладки вытяжной трубы.
В крыше нужно дрелью или перфоратором просверлить отверстия. Эти работы выполняются очень аккуратно, чтобы не повредить слои кровельного пирога, конструкция которого включает кровельное покрытие, обрешетку, гидроизоляционные, утеплительные и пароизоляционные слои. Отверстия под приточные клапаны выполняются в карнизе или фронтоне. Обязательно стоит учитывать размещение приточных и вытяжных каналов. Первые оборудуются ниже.
- Осуществляется монтаж клапанов в стене. В предварительно просверленное отверстие вставляется трубка, которая закрывается решеткой со стороны улицы. На внутренней стороне устанавливается фильтр, и крепится корпус клапана. Эти все элементы входят в комплект поставки клапана. Щели между элементами конструкции и поверхностью стены тщательно герметизируются.
- На поверхности кровли, где просверлено отверстие под трубу, надежно фиксируется накладка, проверяется качество герметизации соединительных участков. Далее устанавливается труба строго вертикально. Обязательно нужно выдержать все расчетные расстояния.
- С внутренней стороны здания к трубе монтируется вентилятор, а с наружной — дефлектор. Вентиляционная система готова к эксплуатации. На протяжении нескольких дней тестируется эффективность ее работы.
Важно понимать, что правильно оборудованная вентиляция мансардной крыши — это одно из условий комфортного проживания в загородном доме. При ее обустройстве своими руками обязательно необходимо соблюдать установленные строительные нормативы, проектировать вместе с конструкцией дома и обустраивать на этапе возведения крыши здания.
Вентиляция чердака: обзор актуальных схем и способов их реализации
Не использовать просторный чердак в качестве дополнительной комнаты как минимум расточительно, и именно поэтому так необходима вентиляция подкровельного пространства
Планируете использовать чердачное пространство как жилое помещение, но не знаете, как его сделать комфортным? Я расскажу о том, как функционирует вентиляция чердака. При грамотном устройстве системы замещения спёртого воздуха свежим, вы сможете сделать чердак пригодным для всесезонного комфортного проживания. Кроме того, инструкция по устройству вентиляционных систем будет вам полезна, даже если чердак в частном доме не предполагается использовать как жилье.
Четыре причины для вентиляции чердачных помещений
Пример устройства продухов для приточно-вытяжной вентиляции на современной кровле
- Комфорт проживания в мансарде. Чистый свежий воздух – это одно из главных условий комфортного проживания в помещении. Поэтому, если помещение под крышей используется для проживания, о нормальном воздухообмене нужно позаботиться еще на этапе проектирования кровли.
- Отсутствие конденсата. Эффективный воздухообмен позволяет предупредить появление конденсата на окнах, что актуально, если подкровельное помещение используется в качестве мансарды.
- Отсутствие плесени. Своевременное замещение тёплого влажного воздуха свежим предупреждает появление плесени на строительных поверхностях. То есть, если в мансарде воздух не будет застаиваться, по углам не появится плесень, независимо от того, какими материалами выполнена отделка.
- Продолжительный ресурс кровли. Избыточная влажность воздуха губительно сказывается на состоянии кровельного материала. Более того, если не отводить влажный воздух из-под кровли, на пароизоляции будет скапливаться конденсат, который может снизить ресурс утеплителя. Правильно организованная вентиляционная система увеличит ресурс кровли без необходимости в ремонте.
Вентиляция чердачных помещений, какой она бывает
Оптимальный вариант — это приточно-вытяжная система, работающая по естественному принципу, как это показано на схеме.
Под свесами стропильной крыши устроены продухи, через которые обеспечивается приток свежего холодного воздуха, в то время как более теплый влажный воздух будет уходить в слуховые окна или другие технологические отверстия в верхней части фронтона или ската.
Предпочтительный вариант при использовании современных кровельных материалов – это устройство контробрешётки с вентиляционными зазорами. В то же время воздухообмен в утеплённом пространстве чердака обустраивается отдельно, посредством приточно-вытяжной системы.
Имейте в виду, что вентиляция чердака должна планироваться и строиться как комплексная система. То есть, в проекте нужно предусмотреть систему воздухообмена и в чердачном помещении, и в подкровельном пространстве, а также утепление труб и изоляцию прочих коммуникаций. Кроме того, проектирование вентиляции должно выполняться с учётом типа используемых теплоизоляционных материалов.
Типы вентиляции мансардного помещения
Недостаток системы – излишняя зависимость от температуры снаружи дома. То есть, в теплое время года проветривание будет слабым.
Преимущество принудительной системы в том, что она не зависит от климатических условий: отработанный воздух с одинаковой эффективностью будет отводиться и зимой и летом.
Способы отведения воздуха наружу
Под коньковой планкой на пироге из профнастила или из металлочерепицы своими руками устраивается продух, прикрытый сеткой. Устройство продуха таково, что конденсат, образующийся в холодное время года, будет стекать не в помещение, а будет вытекать на скат.
Особенность решения в том, что окна постоянно открытые, независимо от времени года. Для того, чтобы предупредить проникновение животных и птиц, поверх окон устанавливаются декоративные решетки.
Преимущество специальных аэраторов перед обычной трубой, вмурованной в кровлю, это особая конструкция, которая препятствует образованию и проникновению конденсата в помещение.
В продаже есть клапаны с ручными и автоматизированным управлением.
Вентиляция чердака: обзор актуальных схем и способов их реализации Как сделать вентиляцию чердака? Читайте о схемах и методах установки в статье
Расчет вентиляции
Перед началом установки чердачной вентиляции рекомендуется произвести точные расчеты. Гарантию результата может дать только специалист. Но если вы все же решили самостоятельно рассчитать и провести установку, вам, несомненно, помогут наши рекомендации и советы.
При наличии двухскатной крыши вы можете оборудовать своими руками вентиляционную систему, сделав специальные отверстия во фронтонах, которые, чаще всего, изготовлены из дерева, что намного облегчает задачу. Ветровые кровельные свесы также прикрываются деревянными балками, с оставлением равномерных щелей.
Во фронтонах, сделанных из камня, как правило, отсутствуют щели. В этом случае необходимо просверлить слуховые окна и закрыть их москитными сетками и решетками.
Если кровля изготовлена из черепицы, ондулина или шифера, то установка вентиляции значительно упрощается, так как волнообразная форма материала образует пустоты для достаточной циркуляции воздуха. Строительные листы укладываются на обрешетку с промежутками, через которые осуществляется прохождение воздуха. Для металлочерепичного покрытия, чтобы избежать концентрации конденсата, кровлю снизу обкладывают пароизоляционным слоем.
Правильно расположенный вентиляционный вывод играет важную роль — так же, как и утепление труб!
Правильно размещаем вентиляционный выход
Вытяжные выходы надо не только правильно и герметично обустроить. Нужно еще и подобрать для них правильное месторасположения
Это очень важный момент и ему надо уделять должное внимание. Кроме того на тягу в вентканалах влияет высота самого выхода
Потому правильное определение высоты выхода так же немаловажный фактор.
Такой вариант расположения обладает следующими преимуществами:
- Вентканалы на любой кровле при таком варианте монтажа будут располагаться на чердаке здания. Они будут при этом защищены от ветра, а температура на чердаке всегда выше уличной. Из-за этого слой утепляющего материала может быть тоньше, что позволит получить определенную экономию средств и уменьшить общую стоимость бюджета;
- Высота вентиляционных выходов над кровлей, которые располагаются рядом с коньком здания, будет минимальной. Благодаря этому таким выходам не будут страшны ветровые порывы, а дополнительное укрепление не потребуется;
- Вентиляция для всех типов кровли будет выглядеть намного эстетичнее, если использовать заводские вентиляционные выходы.
Когда разместить вентиляционный выход рядом с коньком не получается, не надо сильно переживать. При таком варианте просто сделайте дополнительную изоляцию и надежно закрепите вентиляционный выход.
Особенность сооружений со скатной крышей — наличие зоны ветровой тени (ветрового подпора). Чтобы вентиляционная труба не попадала в такую зону, надо будет учесть следующее нюансы:
- Если расстояние от вентвыхода до конька не более чем 150 см, то дефлектор вентиляционной трубы должен быть выше конька кровли на 50 см;
- Если расстояние от вентвыхода до конька 150–300 см, то колпак не должен располагаться ниже конька кровли;
- Когда расстояние от вентиляционного выхода до конька кровли более 300 см, то дефлектор не должен располагаться ниже воображаемой линии, которая проводится под углом 10 градусов от конька к горизонту;
- В том случае, когда вентиляционную трубу выводят из пристройки к зданию, то колпак нужно располагать на 50 см выше воображаемой линии, которая под углом 45 градусов соединяет карниз кровли основной постройки и горизонт.
Обеспечение указанной высоты над крышей здания является важным пунктом для всех видов вентиляционных систем. Если используется естественная вентиляция, то это уже обязательное требование.
Если вентиляция для любой кровли будет оборудована без учета ранее описанных требований, то в дальнейшем могут возникнуть довольно серьезные проблемы. Колпак вентиляционной трубы может оказаться в зоне ветровой тени, и во время ветряной погоды может пропасть тяга. Это еще не самый страшный вариант. Вот при наихудшем варианте возникнет эффект обратной тяги и уличный воздух начнет проникать внутрь помещения.
Холодный чердак: нужна ли вентиляция
В холодных чердачных помещениях происходит постоянное изменение температурного режима, поэтому вентиляционная система должна быть регулируема. Во время строительства дома своими руками на крыше решетку и стропила можно не полностью закрыть либо применяется зашивка, у которой имеются открытые интервалы для циркуляции воздуха.
А также необходимость в обустройстве вентиляции будет зависеть от внешнего покрова крыши. Если используется шифер или ондулин, и устанавливается пленка для обеспечения пароизоляционных или ветроизоляционных функций, то проектировать вентиляцию не требуется.
Циркуляция воздуха будет осуществляться естественным путем. Ведь данная кровля способна пропускать воздух. А также дополнительные вентиляционные ходы будут получаться во время монтажа материала. Получаемые швы и коньки хорошо пропускают воздух.
При использовании металлочерепицы, следует учитывать один фактор. Даже при установке пленки под данным материалом все равно будет образовываться конденсат, поэтому необходимо предусмотреть вентиляцию.
Если у дома двухскатная крыша, то вентиляционные выходы делаются во фронтонах отверстий. Еще для циркуляции воздуха можно оставить щели одинаковых габаритов во время зашивки фронтов и ветровых свесов.
Некоторые постройки имеют каменные фронтоны. В этом случае своими руками проделываются небольшие дырочки в стене через определенные участки. Такая процедура позволяет избежать появления застойного воздуха. Данная вентиляция чердака в частного дома нуждается в периодической регулировке.
Для этого необходимо предусмотреть, закрывание сделанных отверстий, а также установку на них решетки, чтобы в нее не проникали посторонние предметы или мелкие насекомые.
Монтаж вентиляции
Устройство вентиляции через конек крыши и карнизный свес – это актуальный вариант для вальмовых крыш. Воздухообмен на двускатной кровельной системе принято устраивать через специальные решетки (фронтонные продушины), установленные на фронтоне либо через слуховые или вентиляционные окна на чердаке. При этом окна или решетки следует устанавливать на противоположных торцах, чтобы обеспечить естественный воздушный поток.
Стоит отметить, что какой бы вариант не пришлось монтировать, пользователю даже не придется изобретать или придумывать, как именно сделать вентиляционные отверстия. Ведь производители кровельных систем предлагают уже готовые решения, например, коньковый брус с точечными выходами или аэраторами, а также вентиляционные решетки для чердака самых различных форм и видов. Определенная проблема может возникнуть при устройстве вентиляционных зазоров на ендовах. Чтобы в этих местах обеспечить хороший отток воздуха необходимо установить аэраторы вдоль желобка
Важно иметь в виду, что необходимость размещение вентиляции вдоль ендов возникает только на скатах с углом наклона более 45 градусов
На плоских же кровлях оптимальным решением считается установка инерционных турбин либо электровентиляторов. Так как в снежные зимы имеющиеся отверстия будут засыпаны снегом, поэтому естественная вентиляция будет иметь низкую эффективность.
Устройство вентиляционной системы на теплом чердаке или над мансардой несколько отличается от монтажа вентиляции на холодном чердаке. В частности, вентиляция чердака над мансардой монтируется непосредственно в стропильной системе. То есть это слой между гидроизоляцией и утеплителем. Величина зазора должна составлять 2-3 см
Важно учитывать тот факт, что различные теплоизоляционные материалы могут расширяться после установки, например, это касается минваты, ее объем после монтажа увеличивается до 30%. В том случае, если для вентзазора не остается место, то необходимо нарастить глубину стропил с помощью реек
Если кровля имеет сложную конфигурацию, то оптимальным вариантом будет использование специальных мембранных материалов, способных пропускать воздух и влагу в одну сторону. То есть от утеплителя влага будет отводится, а с крыши попасть внутрь она не сможет.
Видео по теме:
В заключении можно сказать, что устройство вентиляции на чердаке – это обязательный этап работы при строительстве частного дома
При этом важно все требуемые процедуры выполнить качественно и ответственно. Ведь при низкой эффективности вентиляционной системы не только ухудшается микроклимат в помещениях, но и заметно сокращается срок эксплуатации всего строения
Что собой представляет вентиляция чердака
По сути, вентиляция чердака — это инженерная система, обеспечивающая внутри него свободное перемещение воздушных потоков. Они поступают с улицы через специальные приспособления, например, слуховые окна, вентиляционные решетки и отверстия.
Основное функциональное назначение системы воздухообмена чердака заключается в постоянной подаче требуемого объема свежего воздуха и удалении застоявшегося.
Если она неправильно сконструирована, то нарушается микроклимат в помещениях. Это влечет за собой порчу стропильной конструкции и ее разрушение.
Чтобы вентиляция действовала безотказно, необходимо соблюсти правила:
- холодный воздух должен поступать с нижней части чердачного помещения, а выходить из верхней;
- воздушные массы должны свободно перемещаться по всей площади помещения.
В наиболее проблемных местах крыши делается точечное вентилирования, если угол наклона ската равен 450, например, в местах установки ендовы, вальмы. Для этого используются аэраторы, механизмы принудительного побуждения движения воздуха – инерционные турбины.
Устройство вентиляции холодного чердака
В холодный чердак поток воздуха свободно поступает сквозь специальные отверстия, за счет чего происходит естественная вентиляция. Конструктивные особенности системы обуславливаются формой крыши и видом материала, который используется для кровли.
При устройстве вентиляционных каналов следует соблюсти перечисленные ниже условия:
- поток воздуха должен свободно перемещаться по поверхности потолочного перекрытия, не поднимаясь к коньку;
- вентиляционные каналы следует оснастить задвижками для регулирования интенсивности процесса проветривания.
Если кровля двухскатная, то на чердаке можно на противоположных фронтонах поставить слуховые окна либо устроить отдушины с вентиляционными решетками.
Их необходимо закрыть сетками, чтобы защитить от проникновения москитов других насекомых. В помещении будет организован горизонтальный воздушный поток.
При вальмовой форме следует предусмотреть на свесах карниза зазоры, через которые воздух будет свободно попадать в помещение чердака. Для его вывода следует сделать у конька отверстия.
Если угол наклона кровли составляет 450 и более, то проветривание помещения осуществляется за счет разницы наружной и внутренней температуры.
При небольших углах наклона систему вентиляции можно усилить электрическими вентиляторами либо инерционными турбинами.
Вентиляционные отверстия необходимо расположить на равном расстоянии друг от друга по всему периметру дома. Но зашивка деревянных свесов должна быть сделана неплотной.
В противном случае отверстия высверливаются в наружных стенах. Общая площадь вентиляционных каналов должна составлять 0,2% от площади дома.
Вентиляцию можно не делать, если для кровли используется ондулин либо шифер. Воздух свободно перемещается между волнами материала.
Устройство вентиляции теплого чердака
Пространство между потолочным перекрытием и крышей можно использовать как дополнительную площадь для постоянного проживания.
Она признается жилой, если отвечает требованиям, предъявляемым к жилым помещениям санитарно-гигиеническими правилами и нормами.
Если предусмотрена мансарда, то конструкцию вентиляции чердака следует тщательно продумать и выбрать оптимальный вариант.
Особенности системы в зависимости от типа кровли:
- оцинкованный металлический лист – создание вентилируемой области посредством нашивки на стропильную конструкцию контррейки;
- металлочерепица – необходима укладка на обрешетку пароизоляционного слоя из полимерной пленки;
- шифер, ондулин – свободное поступление холодного воздуха с нижней части кровли и отвод теплого воздуха через волны материала.
В современных домах для удаления отработанного воздуха из-под потолка мансардного помещения используют специальные аэраторы. Приспособления предотвращают возникновение конденсата и его проникновение в жилое помещение.
Схемы обустройства вентиляции:
- установка на крыше трубы, оснащенной дефлектором;
- использование фронтальных вентиляционных решеток или сеток;
- устройство теплоизолированного вентиляционного канала через отверстие, расположенное в верхней части крыши либо наружной стены.
Комбинированный вывод вентиляции на чердак
Хорошим решением для простейшей вентиляционной системы является:
- отдельный вывод на чердак вытяжных труб кухни и санузла с принудительной вытяжкой;
- отдельный вывод на чердак с дальнейшим присоединением к фановому стояку (или без присоединения) вытяжных труб из остальных жилых помещений.
Это самый простой и эффективный способ обеспечить вентиляцию дома без приточно-вытяжной системы вентиляции с рекуператором.
В комбинированных схемах вентиляции устройство для принуждения движения воздуха устанавливается или в вытяжных, или в приточных отверстиях
Вентиляторы комбинированных вариантов систем вентилирования работают или на вытяжку, или на приток. В первом случае свежий воздух сам поступает, стремясь заполнить освобожденное пространство. Во втором случае – нагнетаемая с улицы порция вымещает отработанную воздушную массу из помещения.
