Крепление на фасад
Отделка фасада керамогранитом по принципу создания вентилируемой системы предусматривает дополнительную установку тепло-, ветро- и парозащиты. В основе системы лежит металлический каркас, к которому с помощью кляммеров крепятся плиты облицовки.
Способ установки может быть скрытым или видимым. Инструкция по монтажу вентилируемого фасада из керамогранита может предполагать окрашивание монтажных элементов под оттенок отделки, чтобы скрыть видимые элементы.
Крепление с помощью кляммеров
Если инструкция по монтажу вентилируемого фасада предусматривает установку керамогранита на кляймеры, способ установки будет видимым. Если хотите обеспечить скрытый способ монтажа, придется осуществить введение лапок в боковой пропил декоративной облицовки. Работы будут выглядеть следующим образом: на первом этапе устанавливается каркас, далее укладывается гидро-, паро- и теплоизоляция, а на заключительном и главном этапе предстоит укрепить керамогранит к обрешетке.
Для отделки фасада керамогранитом к стене крепится каркас с помощью саморезов. Приступать к процессу необходимо снизу, проверяя ровность расположения элементов. Между материалами следует оставить расстояние в 3 мм, которое необходимо для проветривания и исключения возникновения плесени.
На следующем этапе облицовка предусматривает монтаж слоя гидроизоляции поверх каркаса. Материал при установке не должен оказаться поврежден механическим крепежом. Вентилируемый фасад может предусматривать еще и наличие утеплителя. Тогда керамогранит устанавливается поверх него.
Внимание! Инструкция по установке вентилируемого фасада может предполагать установку теплоизоляции под обрешетку. Повреждение этого слоя не снизит его эффективность, чего нельзя сказать о гидроизоляции. Ее укладывают, стараясь не повредить, обеспечивая нахлест в 10-15 см
Ее укладывают, стараясь не повредить, обеспечивая нахлест в 10-15 см.
Монтаж на клей
К стенам дома керамогранит может быть еще и приклеен. Основание должно быть идеально ровным, без от сливающихся и осыпающихся частиц. Стены перед такой отделкой оштукатуриваются и покрываются грунтовкой
При выборе клея нужно обратить внимание на его назначение. Состав должен быть морозостойким и хорошо переносить воздействие влаги. Если работы предполагается ввести при температуре ниже + 15 ˚С, следует выбрать смесь, которая быстро набирает прочность
А вот в жаркое время нужно подобрать клей продолжительного высыхания, это позволит исключить быстро начавшийся процесс полимеризации до начала монтажа плитки
Если работы предполагается ввести при температуре ниже + 15 ˚С, следует выбрать смесь, которая быстро набирает прочность. А вот в жаркое время нужно подобрать клей продолжительного высыхания, это позволит исключить быстро начавшийся процесс полимеризации до начала монтажа плитки.
Сначала фасад нужно очистить от пыли и грязи. Для того чтобы изделия в первом ряду не сползали вниз, можно укрепить стартовую рейку. Кладка ведется по принципу работы с традиционной керамической плиткой. После завершения работ нужно будет выполнить затирку швов. Она тоже должна иметь специальное назначение – морозостойкость и устойчивость к воздействию влаги. Для соблюдения одинаковых зазоров нужно использовать специальные крестики. Затирку можно выполнить все той же эпоксидной смесью. Ее излишки убираются влажной губкой.
Цанговое крепление
Такой способ монтажа является самым дорогостоящим, но очень надежным. Для работы следует использовать специальные инструменты, с помощью которых можно будет проделать конусообразные отверстия. В эти пробоины помещается анкер, который вращается одновременно расширяясь. Это и позволяет зафиксировать отделку на поверхности.
Основные качества и преимущества технологии с керамогранитом
В настоящее время на рынке представлено большое количество разнообразных материалов для отделки внешних стен здания, каждый из которых имеет свои собственные уникальные характеристики.
Среди наиболее значимых преимуществ вентфасадов из керамогранита можно выделить:
Привлекательный внешний вид. На рынке представлено большое количество керамогранитных панелей в различном цветовом и стилевом оформлении. При использовании такой облицовки, любому объекту можно придать великолепный, респектабельный внешний вид
Это преимущество особенно важно для общественных, промышленных, офисных зданий и объектов торговли, так как эстетические качества невольно вызывают у посетителей приятные чувства и уверенность в финансовом благосостоянии владельцев здания. Паропроницаемость. Конструкция вентилируемого фасада обеспечивает прекрасную вентиляцию на внешних поверхностях стен, благодаря которой скапливающийся конденсат на элементах здания испаряется, не принося никакого вреда материалам, из которых возведено сооружение
Конструкция вентилируемого фасада обеспечивает прекрасную вентиляцию на внешних поверхностях стен, благодаря которой скапливающийся конденсат на элементах здания испаряется, не принося никакого вреда материалам, из которых возведено сооружение
Паропроницаемость. Конструкция вентилируемого фасада обеспечивает прекрасную вентиляцию на внешних поверхностях стен, благодаря которой скапливающийся конденсат на элементах здания испаряется, не принося никакого вреда материалам, из которых возведено сооружение
Наличие воздушной прослойки также способствует сохранению температуры на поверхностях стен в приемлемых пределах даже во время серьезных перепадах температуры в зимнее время года. Все эти преимущества предотвращают возникновение грибка и плесени внутри помещения.
Качественная теплоизоляция. Технология вентфасада позволяет использовать слой утеплителя, размещаемого непосредственно на поверхности внешних стен здания. Слой утеплителя и хорошая изоляция обеспечивают минимальные тепловые потери любого объекта. Это преимущества позволяет снизить затраты на электроэнергию и отопление даже в самых сложных климатических условиях.
Звукоизоляция. Помимо теплоизоляции, конструкция вентфасада из керамогранита обеспечивает также прекрасные свойства изоляции звука.
Пожарная безопасность. Керамогранит, а также другие материалы, входящие в состав современного вентилируемого фасада, отличаются низкими показателями горючести, благодаря чему облицовка не только не будет гореть, но еще и может препятствовать проникновению огня на элементы здания с прилегающих к объекту территорий.
Выравнивание неровностей стен. Использование вентилируемого фасада, технология устройства которого не требует специальных подготовительных работ, решает вопрос необходимости выравнивания поверхностей внешних стен. Любые проблемы будут надежно скрыты от посторонних глаз.
Простой монтаж. Установка вентилируемых фасадов может производиться в любых температурных условиях, а потому допускается даже монтаж в холодное время года. Для установки требуется использование только распространенных ручных инструментов, которые должны быть в арсенале любого домашнего мастера.
Стойкость к внешним воздействиям. Керамогранит стойко переносит постоянное нахождение под солнечными лучами, не выгорает, не портится из-за высокой влажности и не требует какого-то специального ухода.
Долговечность. Керамогранит отличается чрезвычайно продолжительным сроком службы, что вместе с высокими показателями стойкости компенсирует затраты на закупку необходимых материалов.
Подготовка клеевого состава
Для укладки плитки следует применять специализированные или, как минимум, максимально подходящие по характеристикам сорта клея. Он реализуется в сухом виде, подлежит разбавлению водой в определенной консистенции.
Густота готового раствора должна быть такой, чтобы клей свободно наносился, не стекал с поверхности, но не был слишком вязким. Видов клея имеется великое множество, для исключения возможных ошибок следует ознакомиться с руководством по использованию на упаковке.
Точное следование инструкции, соблюдение пропорции разведения и времени выдержки состава перед использованием увеличивают прочность клея и его сцепление с плиткой и основой.
Особенности монтажа
Монтаж вентилируемых фасадов следует производить в точном соответствии с технологиями. В противном случае, все допущенные нарушения скажутся самым негативным образом уже через 1-2 сезона.

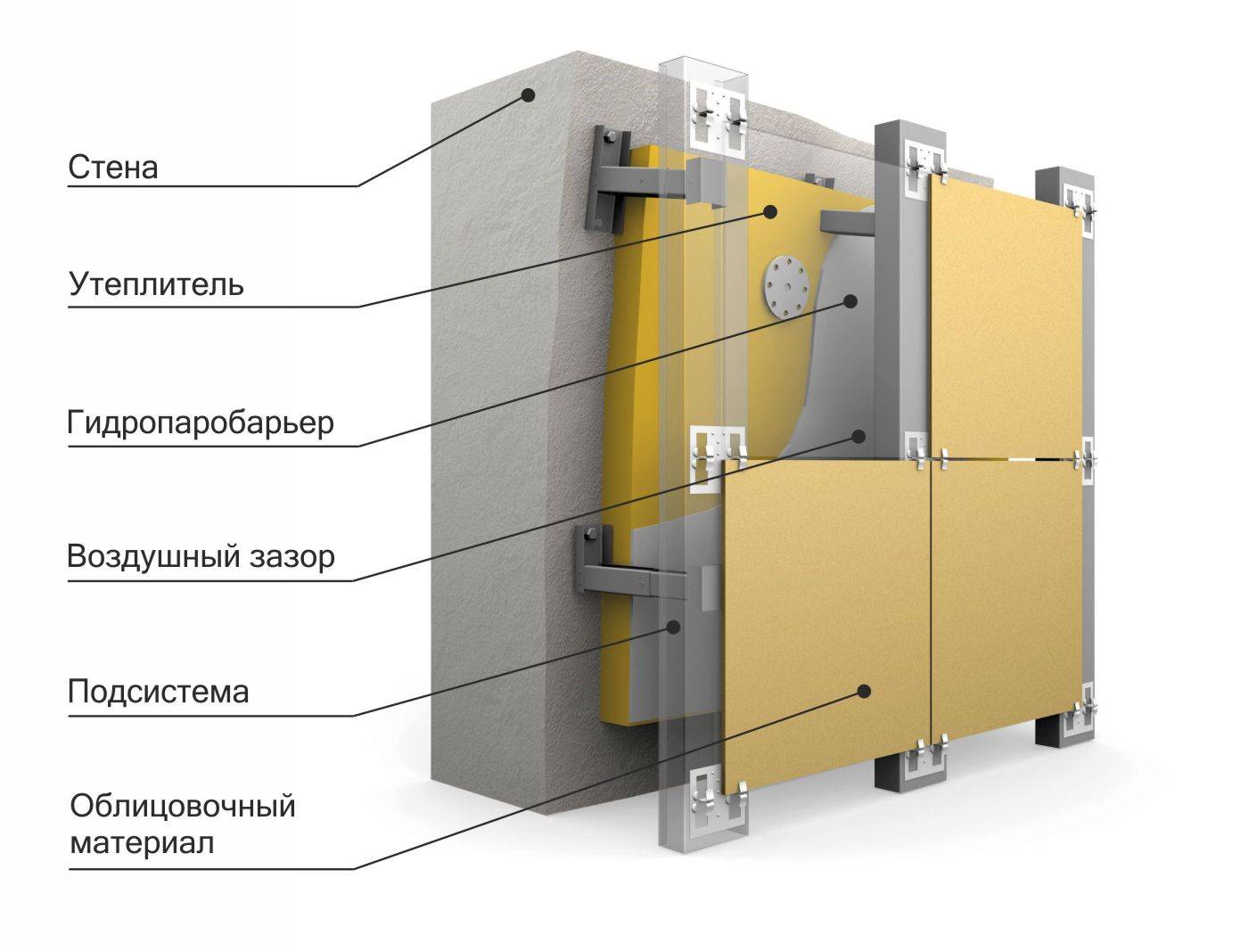

Монтируется конструкция в несколько этапов, основные из которых:
- Установка каркаса.
- Настил утеплителя и пароизоляции на стены.
- Крепление керамогранита на каркас.
Установка каркаса
Разметку стены производят исходя из того, какого размера плитка будет использоваться для облицовки. Обычно начинают нанесение меток от одного из углов фасада. Каркасные стойки должны располагаться так, чтобы каждый вертикальный ряд облицовочных плит стыковался с соседним рядом ровно по середине. К примеру, если выбрана плитка размером 60 на 60 см, то расстояние по центрам между вертикальными каркасными стойками также должно равняться 60 см.
Стойки крепятся к стене дома при помощи специальных кронштейнов и дюбелей, или анкерных болтов.
Монтаж утеплителя
В качестве теплоизоляционного материала обычно используют минеральные плиты высокой плотности, либо экструдированный пенополистирол
Последний вариант более пожароопасен, в отличие от минваты, что особенно важно, поскольку при случайном возгорании утеплителя под гранитной облицовкой, потушить его будет весьма проблематично. К стене утеплитель прикрепляется при помощи пластиковых грибообразных дюбелей. Поверх утеплителя крепится слой паро- ветроизоляционной плёнки, особенность которой состоит в односторонней пропускной способности для влаги
Сквозь пленку свободно выходит пар из внутренних помещений здания, но сырость от осадков и из уличного воздуха попасть в дом уже не может, тем самым создается дополнительный слой защиты стен здания от внешней влаги и повышается срок службы строения
Поверх утеплителя крепится слой паро- ветроизоляционной плёнки, особенность которой состоит в односторонней пропускной способности для влаги. Сквозь пленку свободно выходит пар из внутренних помещений здания, но сырость от осадков и из уличного воздуха попасть в дом уже не может, тем самым создается дополнительный слой защиты стен здания от внешней влаги и повышается срок службы строения.
https://youtube.com/watch?v=UHSfbmDlg1g
Защита фасада от проникновения влаги и ветра:
https://youtube.com/watch?v=q2UTRQ3W8dM

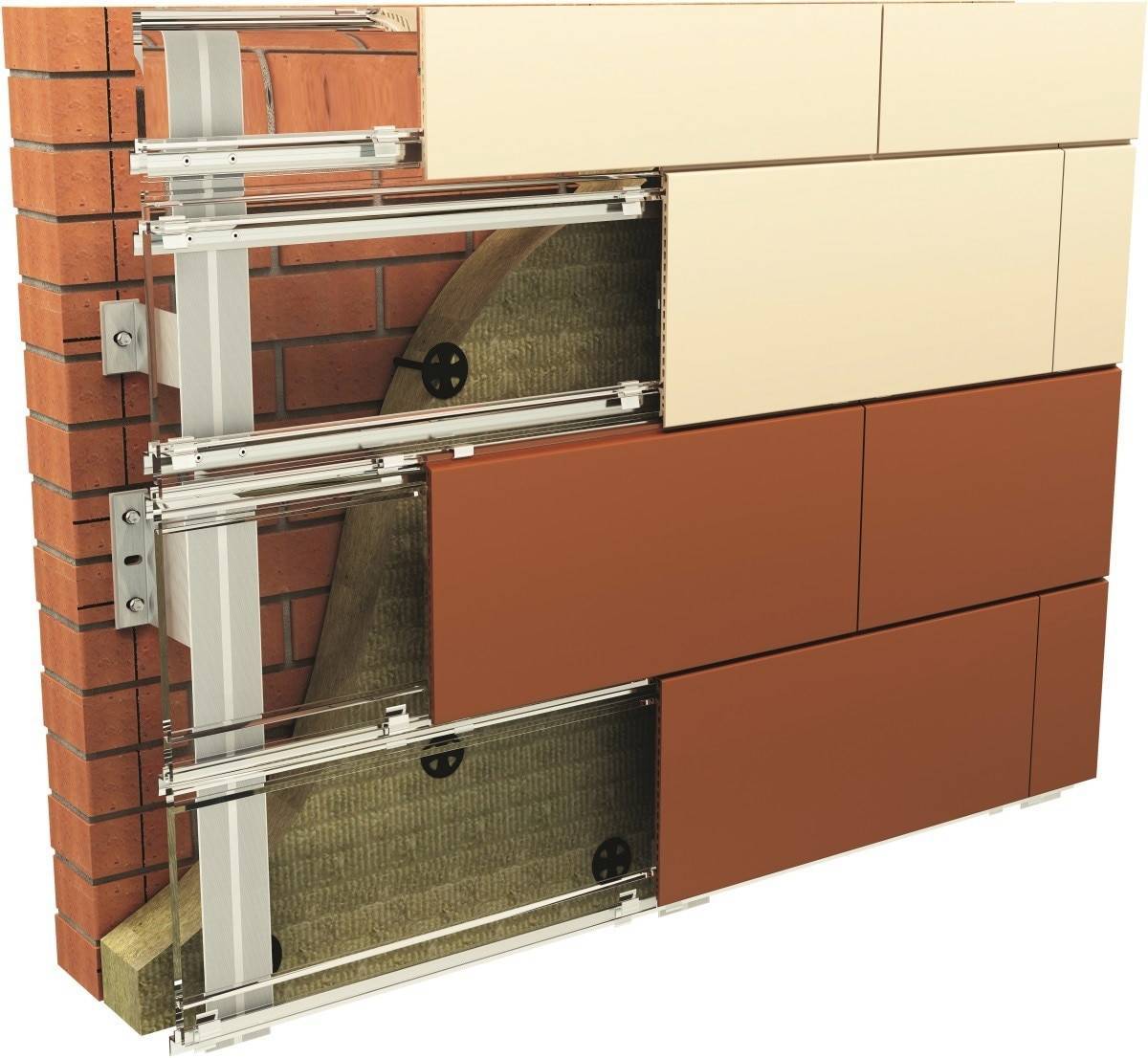

Крепление керамогранита на каркас
К каркасным стойкам облицовочные плитки прикрепляются при помощи специальных крепежных приспособлений – кляммеров, или как их еще называют монтажники, «крабов». Они работают по принципу обычных скоб-зажимов. Располагаются в местах стыковки углов четырех соседних плиток, причем каждая их них входит в свой зажим.
Места установки кляммеров размечаются на каркасе в соответствии с габаритными размерами керамогранитных плит. После монтажа между соседними плитками остается небольшой зазор в 0,5 см, необходимый для вентилирования внутреннего пространства фасада.
https://youtube.com/watch?v=HogSPbQm74E
Способ крепления
Облицовка может проходить двумя способами:
- С отрытым швом. Декоративные плиты крепятся на направляющие с помощью заклепок, кляммеров или саморезов. Между плитами остается небольшой зазор. Крепежные элементы для маскировки окрашиваются под цвет керамогранита.
- Без открытого шва. В плитах керамогранита делают прорезь и просто насаживаются на крючки направляющих.
Второй способ может сделать фасад абсолютно цельным, он уменьшает нагрузку на стены за счет отсутствия лишних крепежных систем, однако дороже, так как требует домонтажной подготовки кассет.
Вентилируемый фасад хорош тем, что при монтаже редко используются «мокрые» системы крепежа, только механические. Эту процедуру можно проводить в любое время года при любых погодных условиях (исключение — сильный ветер при работах на высоте, что запрещено нормами безопасности). Отсутствие клея делает конструкцию более прочной, надежной и пожароустойчивой.
Декоративные плиты можно садить на специальный клей к направляющим, облицовка таким способом также бесшовная и удешевляет строительство. Но эта технология монтажа вентфасада из керамогранита не подходит для высотных зданий. Кроме того, после демонтажа кассет их нельзя будет использовать повторно.
Особенности расчета НВФ
Перед расчетом, выбором навесной конструкции проводят обследование наружных стен, к которым фасад будет крепиться, учитывают материал, текущее состояние.
Количество панелей
Расчет можно выполнить самостоятельно, если речь идет об установке НВФ на небольшой частный дом. Можно воспользоваться онлайн калькулятором, в форму которого вводят данные, система делает все расчеты.
Основные элементы системы
Измерить необходимо длину, ширину каждой стены. Перемножив их, получится площадь стены. Необходимо вычислить площадь оконных, дверных проемов, отнять значения от площади стены. Получившееся число делят на площадь облицовочной плиты. Будет понятно, сколько плит необходимо для облицовки стены.
Рассчитываем нагрузку
При проектировании НВФ определяют вес системы, ветровую нагрузку, которую ей предстоит выдерживать. Например, вес керамогранитной плиты, размером 600 х 600 х 10 мм составляет 2,8 тонн на м3.
При определении нормативной ветровой нагрузки учитывают климат в регионе строительства. Во время ветра, при сильных порывах плитка плотнее примыкает к фасаду. Облицовка расшатывается, отрывается. Эффект воздействия ветровых нагрузок наблюдается на углах зданий. По фасаду нагрузка может составлять 82 кг на м2, на углах увеличивается до 150 кг на м2.
Каркас
Несущий каркас, подсистема – важный несущий элемент. К расчету нужно подходить особенно внимательно, учитывать тип, количество облицовки.
Подсистема для НВФ
Часто для изготовления подсистемы используют профиль из алюминия, оцинкованной, нержавеющей стали. Металлический каркас — надежный, срок службы достигает 50 лет. Анодированный алюминий пользуется большей популярностью благодаря небольшому весу, стойкости к коррозии, прочности. Каркас не будет оказывать существенную нагрузку на основание, можно использовать при облицовке ветхих строений.
Количество материала
Перед монтажом НВФ производится теплотехнический расчет, который позволяет выяснить, какое количество утеплителя потребуется. При расчете плитного, рулонного теплоизолятора не учитывают площадь окон, дверей. Вычисляют общую площадь фасада. Делят на количество утеплителя в упаковке. Итог скажет, сколько рулонов, пачек теплоизоляционного материала потребуется.
Способ монтажа под оконным проемом
В стоимость вентилируемого фасада входит цена на комплектующие, сырье:
- Цена фасадных панелей зависит от материала, из которого изготовлены (стекло, керамогранит, алюминиевые, оцинкованные кассеты). При монтаже панелей может потребоваться подрезка, облицовку приобретают с запасом в 10-15% от расчетного значения.
- Крепеж, направляющие, кронштейны входят в стоимость НВФ. При расчете учитывают общую площадь несущего основания. Для монтажа 1 м2 керамогранитного фасада необходимо:
- стартовый профиль – 1 шт;
- основной кляймер – 3 шт;
- кронштейн 50 х 50 х 60 – 5 шт;
- фасадный дюбель 10 х 100 – 5 шт;
- вертикальный основной профиль 60 х 20 х 20 – 2 метра;
- горизонтальный основной профиль 40 х 40 – 1,8 метра;
- вертикальный промежуточный профиль 30 х 20 х 40 – 1,2 метра;
- саморез 4,2 х 16 – 8 шт;
- саморез 4,8 х 25,5 – 16 шт;
- паронитовая прокладка – 5 шт;
- планка внешнего угла, планка вертикального шва, планка горизонтального шва – по 0,5 метра.
- Рассчитать стоимость теплоизолятора можно, умножив количество материала на цену 1м2. Потребуется гидроизоляционный материал, ветрозащита, тарельчатые дюбели для фиксации утеплителя. Количество утеплителя приобретать с запасом не нужно, укладывается полностью, без подрезки. Даже если фрагменты срезаются, используют для прокладки зазоров в других местах. Толщина теплоизолятора зависит от региона строительства. В северных районах — 100 – 150 мм.
- Пароизоляцию рассчитывают так: определяют площадь стен – соответствует суммарной площади полотна. К получившемуся значению прибавляют 10% материала, который пойдет на перехлест.
Монтаж вентилируемых фасадов при выполнении правильных расчетов выполняется быстро. Из-за небольшого веса конструкций при отделке частного дома, можно справиться собственными силами. Повышается теплоэффективность строения, улучшается микроклимат, снижается стоимость отопления из-за снижения теплопотерь зимой.
Особенности вентилируемых фасадов
Технология монтажа вентфасадов впервые была разработана в середине ХХ века в Германии, откуда распространилась по остальным странам мира.
В нашей стране, начиная с 2000-х годов, ежегодно монтируется от 16 до 20 млн. м2 вентилируемых фасадов.
Подобная конструкция способствует удалению лишней сырости из внутренних помещений через стены здания. В любом здании, будь то жилое или производственное помещение, скапливается влага в виде растворенного в воздухе пара, часть которой удаляется при помощи вентиляционных систем, а остальная часть оседает на стенах в виде мельчайших капелек воды.
Если внешняя поверхность стен герметична, то влага не может найти выход, скапливаясь внутри фасадной конструкции и во внутренних помещениях, что приводит к негативным последствиям:
- Появление грибка и плесени внутри зданий.
- Неблагоприятный микроклимат внутри помещений, способный привести к аллергическим и прочим заболеваниям.
- Снижение сроков эксплуатации несущих конструкций строения.
Особенность вентилируемых фасадов заключается в наличии возможности беспрепятственного выхода влаги сквозь стены дома. При этом они защищают стены от наружной сырости. Это достигается особенностью конструкции многослойного устройства, в которой применяются специальные влагоизоляционные материалы.
Подготовка клеевого состава
Для укладки плитки следует применять специализированные или, как минимум, максимально подходящие по характеристикам сорта клея. Он реализуется в сухом виде, подлежит разбавлению водой в определенной консистенции.
Густота готового раствора должна быть такой, чтобы клей свободно наносился, не стекал с поверхности, но не был слишком вязким. Видов клея имеется великое множество, для исключения возможных ошибок следует ознакомиться с руководством по использованию на упаковке.
Точное следование инструкции, соблюдение пропорции разведения и времени выдержки состава перед использованием увеличивают прочность клея и его сцепление с плиткой и основой.
Монтаж керамогранитный плитки

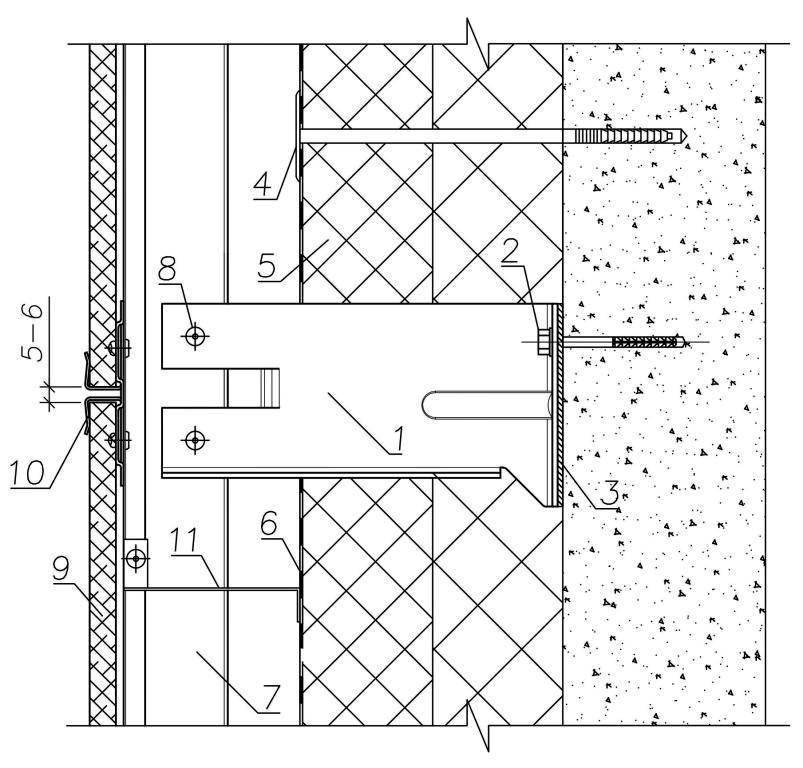

Схема монтажа керамогранитных плит
Монтаж керамогранитной фасадной плитки может быть осуществлен двумя способами: при помощи специального клея для плитки либо согласно технологии вентилируемого фасада. В последнем случае перед монтажом плитки следует возвести каркас из металлического профиля. Для этого к стенам здания по периметру крепятся специальные консоли, на которые впоследствии монтируются направляющие из металлического профиля.
Чтобы установить консоли правильно, нужно предварительно нанести на стену разметку с таким расчетом, чтобы плитка ложилась точно посередине направляющих профилей со всех сторон.
После того как каркас вентилируемого фасада будет полностью собран, можно приступать к монтажу керамогранитных плиток (Рекомендуем изучить материал о способах облицовки фасада керамогранитом в дополнение к данной статье). Для этого понадобятся специальные кляммеры, надежно крепящиеся к направляющим каркаса благодаря специальным заклепкам, располагающимся на поверхности кляммера с двух сторон.
Керамогранитные плиты крепятся при помощи кляммеров
При фиксации плитки кляммерами, не стоит прижимать фиксаторы «до упора» — необходимо оставлять небольшой зазор 0,1 — 0,2 см. При этом нужно придерживаться следующего правила: ширина «шва», образующегося между двумя соседними керамогранитными плитками, должна быть не менее 0,4 — 0,5 см.
Размерные характеристики различных сортов фасадной керамогранитной плитки могут существенно различаться. Плитка может иметь прямоугольную либо квадратную форму. Самый распространенный вариант «квадратов» — это плитка размером 60 на 60 см.
Существенно разнится и внешнее исполнение керамогранитной плитки. Одним из самых популярных вариантов исполнения является плитка с имитацией натурального камня.
Оригинально и дорого смотрится напольная керамогранитная плитка. Существуют также различные варианты плитки, предназначенной для использования внутри помещения, к примеру, для обрамления каминной зоны. Эти виды керамогранитной плитки монтируются на цементную стяжку при помощи специального клея и шпателя с мелкими зубчиками.
Для того чтобы обеспечить правильную геометрию межплиточного пространства, между соседними плитками кладут разграничительные крестики из пластика. Обычно расстояние между соседними плитками составляет 0,3 — 0,4 см.
Подробное видео о монтаже керамогранитной плитки
Напольную плитку можно монтировать на «теплый пол» в частных домах. Чаще ее используют в общественных помещениях, где ежедневно бывает большое количество людей. Плитка отлично справляется с нагрузкой, оказываемой постоянным давлением – она не склонна к истиранию и деформации.
| Для того чтобы разрезать керамогранитную плитку, не следует использовать ручной плиткорез. Желательно пользоваться болгаркой, оборудованной алмазным диском либо электрическим плиткорезом. |
Для резки керамогранитной плитки используют инструменты с алмазным покрытием
Резать керамогранитную плитку достаточно проблематично, поэтому при укладке следует избегать ситуаций, когда требуется узкая полоска шириной в 10-20 миллиметров. Поэтому все расчеты лучше делать сразу, а, в случае необходимости, нужно подрезать самую первую плитку, чтобы последняя плитка в ряду имела ширину не менее 50 миллиметров.
К выбору плитки нужно подходить с ответственностью
В первую очередь обратите внимание на геометрию плитки: она должна быть абсолютно ровной и плоской. Между двумя плитками, положенными друг на друга, не должно быть ни малейшего зазора
Чтобы проверить диагональ изделий, приложите две панели друг к другу изнаночной стороной и поставьте их на торец. Если видим полное совпадение двух углов, без возникновения выступов – изделия можно считать качественными.
Чтобы проверить диагональ изделий, приложите две панели друг к другу изнаночной стороной и поставьте их на торец. Если видим полное совпадение двух углов, без возникновения выступов – изделия можно считать качественными.
Большое количество сортов керамогранитной плитки производится сегодня в Поднебесной. Не стоит думать, что китайские производители делают некачественный продукт – это мнение является широко тиражированным в России заблуждением. На самом деле еще во времена СССР китайская керамика считалась намного более качественной, нежели большинство отечественных аналогов. Сегодня ситуация мало чем изменилась – китайский продукт считается одним из самых лучших на мировом рынке. Удачи вам в выборе плитки и монтажных работах!
Фасад дома отделан керамогранитной плиткой
Оцените материал Рейтинг: 3 из 5 Голосов: 1 Просмотров: 13350
Крепление керамогранита
Крепление керамических плит производится на кляммера, которые бывают четырех видов:
- Однозажимный боковой;
- Двухзажимный боковой;
- Двухзажимный верхний и нижний;
- Четырехзажимный.
Между плиткой и кляммером вставляют уплотнительную прокладку. Если поставить без нее, жесткости крепления не будет. Порядок работ по креплению плитки следующий:
- По предварительно нанесенной отметке относительно «нуля» выставляется первый кляммер, и через просверленное отверстие соединяется клепкой.
- На него ставится плитка, и по ней крепится следующий. По этому принципу устанавливаются все остальные плитки.
- Установка откосов и отливов, которые заводятся под плитку. Обязательно ставятся пожарные отсечки.
Вентилируемый фасад из керамогранита – надежный, практичный и долговечный вид наружного покрытия. Вместе с тем, его монтаж отличается сложностью, что не позволит человеку без опыта проделать все операции без квалифицированной посторонней помощи. Качественное проведение работ невозможно без поэтапного выполнения всего процесса монтажа в полном соответствии с проектными документами опытными специалистами.
Зазоры и проведение затирки
Когда ведется отделка фасада керамогранитом, вы должны учитывать, что для формирования зазоров нужно подготовить и использовать крестики. При необходимости из пазов удаляются остатки клея, после, с использованием резинового шпателя, шов затирается. С помощью сухой губки следует удалить влагу и осуществить затирку. Смесь для этого наносится тонким слоем. При облицовке нового здания следует учесть его возможную усадку, при этом швы необходимы на случай деформации. Подобная отделка имеет высокую прочность, именно поэтому ее используют для фасадов общественных зданий, стены после завершения работ обретают антивандальные качества. Эксплуатироваться поверхность может при любой погоде, температурах и перепадах влажности.
Металлокассеты для фасада
Раздел облицовочных панелей для фасада из оцинкованной стали ,алюминиевого листа, меди и бронзы занимает большой сегмент рынка в фасадном строении систем крепления. Дело в том, что обработка металла и современное оборудование для лазерной резки и обработки листовых материалов стремительно идёт вперёд, постоянно модернизируется и наше оборудование в компании «Оптима Фасад».
Список оборудования компании:
- Лазерный станок для перфорации
- Гибочный станок Dorma
- Автоматическая гильотина
- Линия покраски (6 метров)
- Пробивной стан
Любые решения кассеты закрытого или открытого типа крепления с лазерной резкой и автоматической подачей, гибочным оборудованием позволяет нам изготовить металлокассеты с различным радиусом и вальцеванием (колонны, входные группы, сложные геометрические изделия.)
Помимо стандартных кассет из оцинкованной стали, мы производим следующий тип металлокассет:
- Перфорированные металлокассеты
- Стальные кассеты
- Изделия из меди
- Изделия из бронзы
- Закрытый тип кассет
- Разноуровневые архитектурные декоры
- Доборные элементы
Стоимость подсистемы металлокассет на м2
| Смета | МеталлокассетыТаблица расчёта комплектующих вентилируемого фасада из металлокассет | |||||||
| п.п. | Наименование | Ед. изм. | Расход | Кол-во | Запас м2 | Стоимость шт | Стоимость комплект (м2) | Визуализация конструкции |
| 1 | Профиль Г-обр. 40*40*1.2 | пог/м | 0,75 | 0,83 | 45,40 ₽ | 87,46 ₽ | ||
| 2 | Профиль верт.. 60*40*1.2 | пог/м | 1,10 | 1,21 | 94,58 ₽ | 114,44 ₽ | ||
| 3 | Профил-обр. ВУ внешний угол | пог/м | 0,18 | 0,20 | 195,00 ₽ | 38,61 ₽ | ||
| 4 | Кронштейн Г-обр. 50L-150 | шт | 2,22 | 2,44 | 25,70 ₽ | 62,76 ₽ | ||
| 5 | Анкер 10*100 | шт | 2,22 | 2,44 | 16,00 ₽ | 39,07 ₽ | ||
| 6 | Паронитовая прокладка | шт | 2,22 | 2,44 | 4,20 ₽ | 10,26 ₽ | ||
| 7 | Заклепка 4,0х10 | шт | 10,0 | 11,0 | 2,20 ₽ | 24,20 ₽ | ||
| 9 | Саморезы EPDM | шт | 3,50 | 3,85 | 1,90 ₽ | 7,32 ₽ | ||
| 10 | Планка старт | шт | 0,50 | 0,50 | 0,75 ₽ | 0,38 ₽ | ||
| 11 | Заклепка 4,0*8 нерж | шт | 6,7 | 7,37 | 2,00 ₽ | 14,74 ₽ | ||
| смета | Цена м2: | Тип: Оцинкованная: | 389,22 ₽ |
