Основные этапы
Подготовку территории к строительству можно поделить на следующие шаги:
- Съемка (нивелирование) территории, создание примерной схемы площадки с точным рельефом. Нанесение отметок.
- Выбор метода вертикальной планировки. Нанесение горизонталей поверх существующих отметок поверхности.
- Подготовка проекта. Подсчет баланса земляных масс.
- Земляные работы.
Земляные работы начинаются только после создания детальной планировки. Сначала с помощью землеройных машин делают срезку и вывоз за территорию стройплощадки растительного слоя почвы. Затем снимают насыпи и перемещают грунт в нужное место (углубления). Рыхлую почву уплотняют, подсыпают новый грунт и выравнивают его.
Подготовка проекта
Создание проекта вертикальной планировки – обязательное условие начала строительства любого объекта (спортивного комплекса или площадки, жилого помещения и т.д.). Он учитывает наличие подземных коммуникаций, дренажей, разуклонов, контруклонов в необходимых случаях. Планирование осуществляется до начала земельных работ.

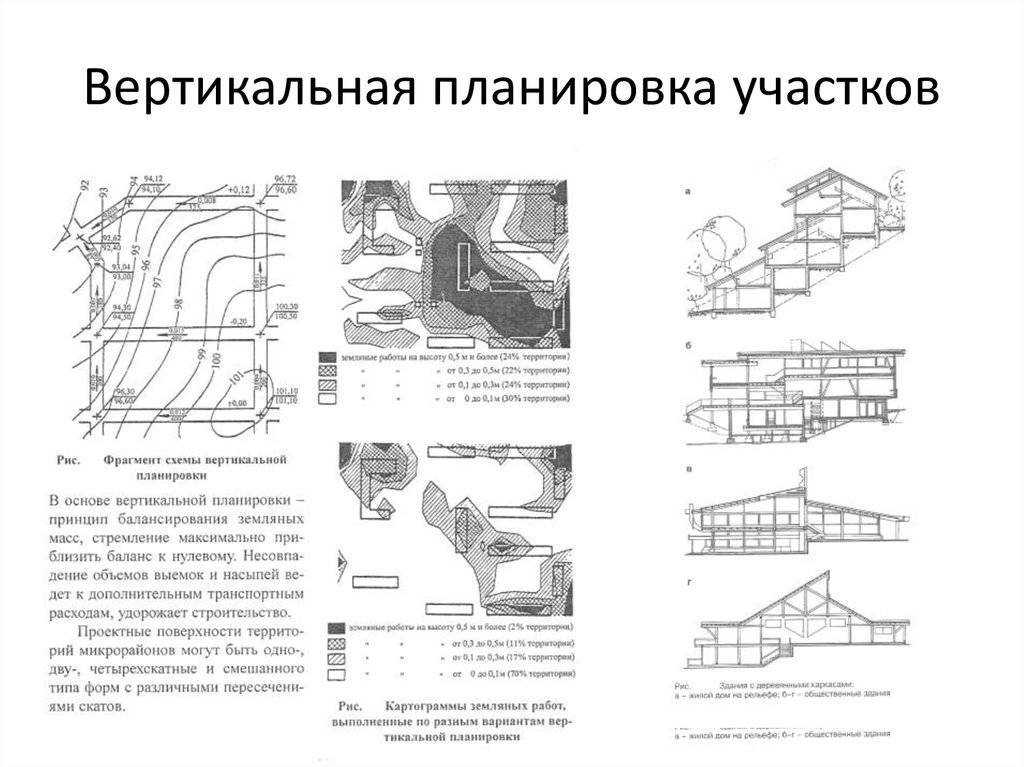

Проект вертикальной планировки строительной площадки готовится в 3 этапа.
Разработка схемы планировки территории, построение высотного каркаса, учитывающего неровности местности

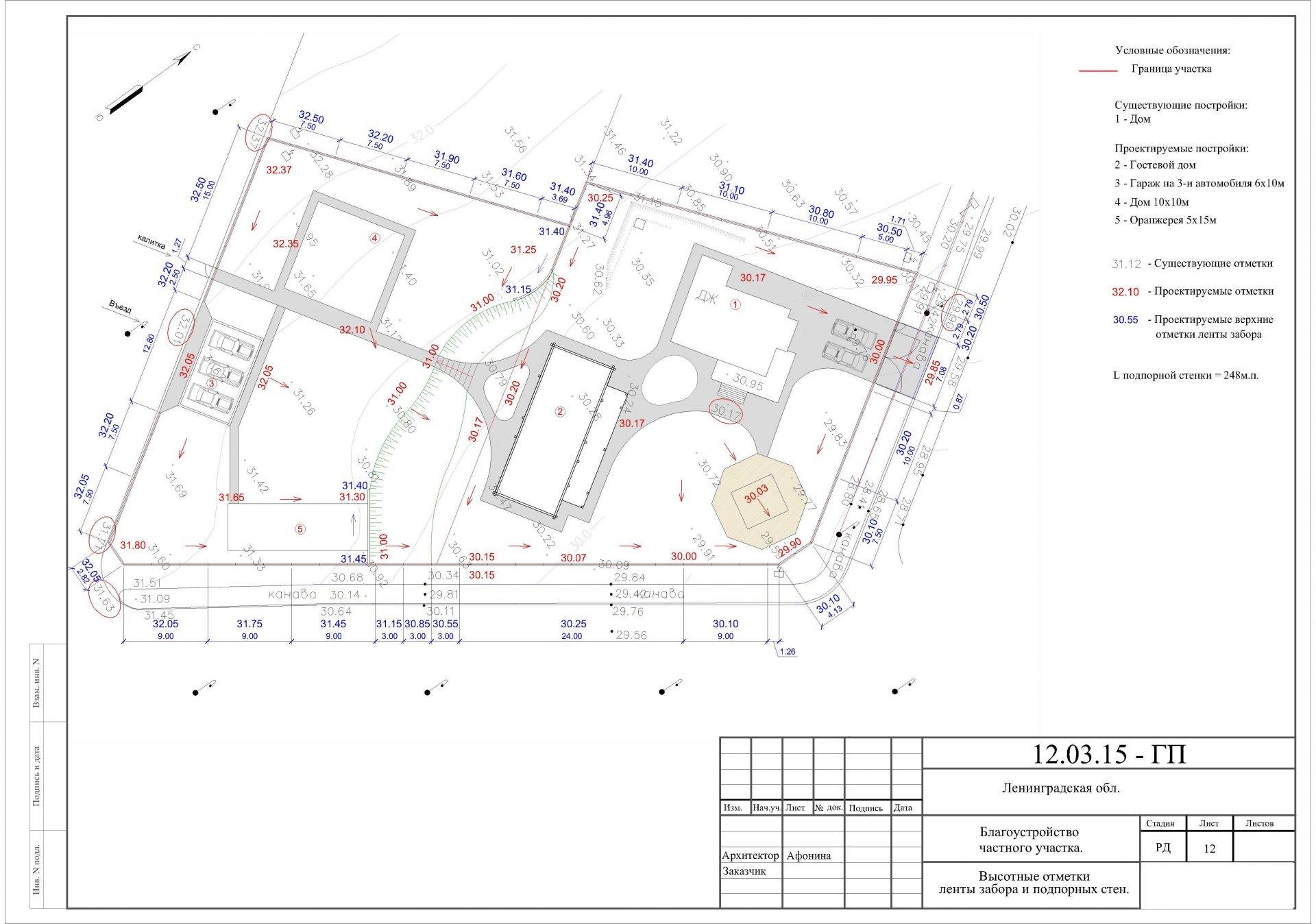

Важно не допустить ошибку, так как от этого будет зависеть уход воды. Планирование нового рельефа путем нанесения проектных и рабочих отметок
Создание картограммы земельных работ с вычислением объемов.
Геодезические работы
Геодезические работы начинаются с нивелирования рельефа в строительных целях. На открытой территории чаще используют метод квадратов. Если участок закрыт лесом или кустарниками, то выбирают способ параллельных линий. Ориентируясь по топографическому плану, на местности ставят колышки (это вершины квадратов). Вычисленные высоты вершин по существующим формулам показывают реальную картину рельефа. Дальнейшие действия направлены на поиск нулевых точек и линий.
Выполнение вертикальной планировки
Работа по вертикальной планировке проводится с помощью землеройных машин: экскаваторы, скреперы, бульдозеры. Прежде всего территорию очищают от растений, пней и сооружений, если они имеются.
При затоплении отводят излишки воды и осушают поверхность площадки. После этого начинаются земляные работы: срезают растительный слой почвы, разравнивают грунт в насыпях, уплотняют его (разрыхленный грунт по объему больше), вывозят или завозят земляные массы. Проводят контрольные подсчеты и анализы уплотнения грунта.
Сток талых вод
Вертикальная планировка стройплощадки обязательно учитывает погодные условия в течение года. Паводки и дождевые воды не должны затопить участок и пониженные места. Весной из-за таяния снега подвал заливает и в частных домах, и в городе. Сделать дренаж или маленькие каналы на этапе строительства проще, чем избавляться от последствий подтопления. Если дом с подвалом находится на склоне, то траншею кладут в высоком месте, чтобы она огибала здание.
Если склона нет, то подойдет дренажный колодец, собирающий жидкость со всего участка. На схеме вертикальной планировки отражается организация стока поверхностных вод с территории. Проектируется система водоотвода, собирающая жидкость в одном месте, где происходит ее сброс или очистка. Сток располагается в самом низком месте территории (их может быть несколько).
Это интересно: Делаем ландшафтный дизайн на участках различной площади: разъясняем досконально
Способы укрепления территории
Вариантов фиксирования рельефного участка предостаточно. Все они варьируются по сложности и финансовым затратам:
- С помощью многолетней растительности с разветвленной корневой системой. Такой подход оптимален, если уровень уклона не превышает 10 градусов. Для этой цели могут быть использованы различные цветы и декоративные кустарники.
- При помощи подпорной стенки. Она обычно изготавливается из различных строительных материалов. Чаще всего применяется бетонный блок, плиты перекрытий, кирпич, ракушник или известняк. Реже применяют пенобетон, так как он считается достаточно хрупким.
- С использованием геосетки или георешетки. Данная конструкция подходит для территорий, у которых склон составляет более чем 70 градусов. Особенностями такого укрепления считается укладка геотекстиля, заполнение подготовленных ячеек щебнем крупной фракции.
- С применением габиона. Габион представляет собой клетку, изготовленную из прочной проволоки. Эта клетка заполняется бутом, камнем или гравием. Успешно применяются для укрепления, в некоторых случаях даже играют декоративную роль.
Склон у основания домаИсточник www.landshaft4u.ru
Подготовительный этап дизайна: возведение бетонных опорИсточник www.abitant.com
После проведения всех монтажных работ с целью укрепить грунт и не допуститьего сползание. Далее обязательно выполняется дренирование участка.
Домашний водопадИсточник 9dach.ru

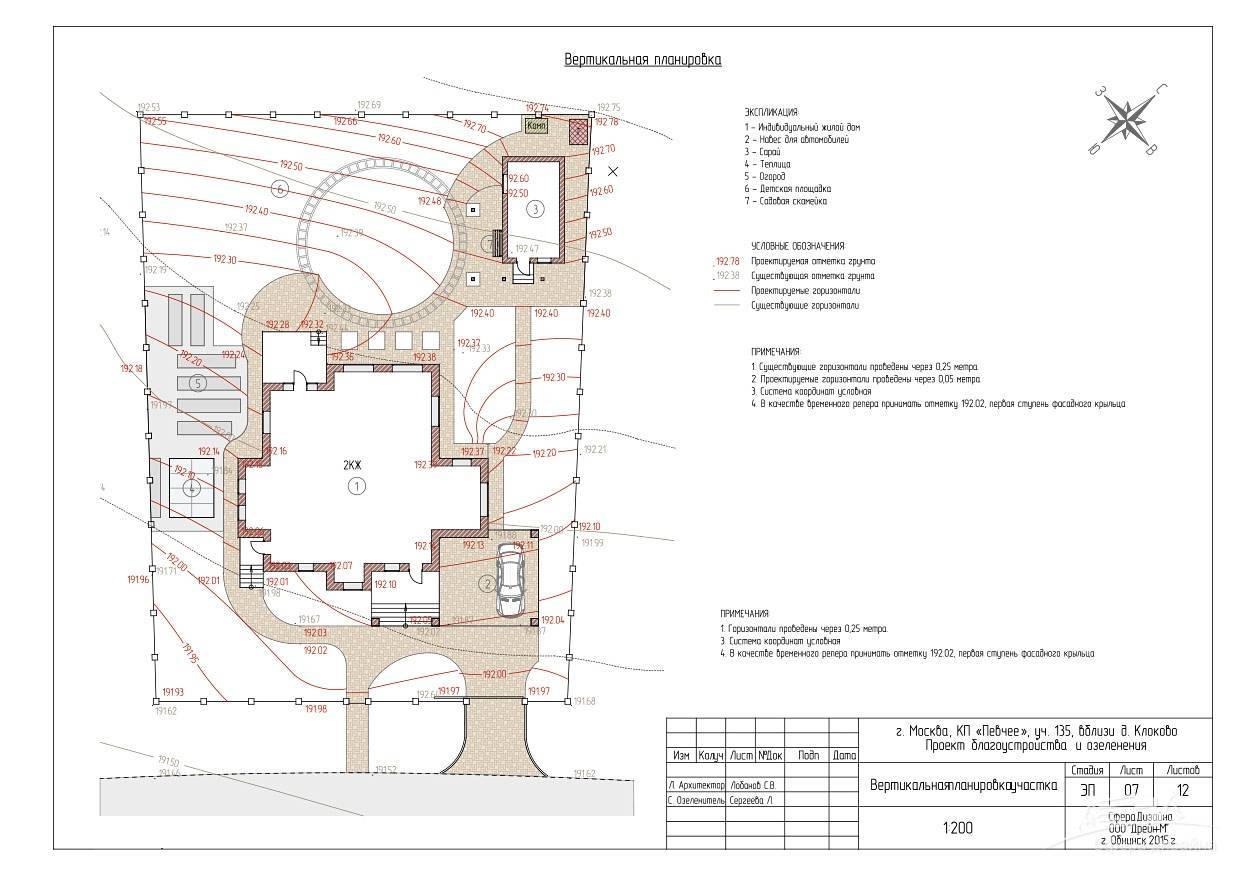

Как составить схему?
Земельные участки под строительство, вне зависимости от рельефа, требуют точных расчетов и схем.
На геодезической подоснове:
- обозначают расположение объектов;
- проектную поверхность выделяют красными линиями.
Нельзя обрывать горизонтали, они должны идти через весь план, причем сечение остается неизменным. Допустимый случай обрыва контура – сочленение проектных поверхностей с откосами, стенами, заборами.
Если планируется подсыпка грунта, красные линии отодвигают, обозначая понижение. Участок, где намечено изъятие земли, на схеме будет с повышением.
Неизменный на всем протяжении уклон отображается равным удалением горизонталей друг от друга. Угол между линиями, обозначающий отметки понижения местности, указывает на гребень; в противоположном случае – на выемку.
Поверхностные воды будут отводиться под прямым углом к красным линиям. Горизонталями с закрытым концентрическим контуром, окружающими одна другую, обозначаются:
- холм – центр занят более высокими линиями;
- впадина – ближе к середине линии понижаются.
Этих сведений достаточно, чтобы прочесть и реализовать схему вертикального планирования.
Отвод атмосферных осадков
Как уже было сказано выше, для этого придется соорудить отмостки и заложить систему водоотведения.

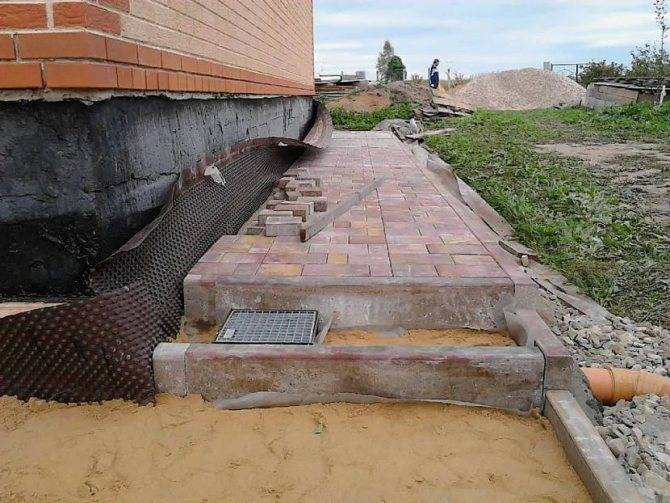

Что касается первого, то для этого по всему периметру дома делается подсыпка из прочного грунта или смеси песка и щебня высотою 10 см. То есть необходимо начинать сооружение отмотки на площадке, которая будет выше плоскости основного грунта.
Ширина отмостки – 80 см, угол наклона в сторону от фундамента – 5°. Обычно ее заливают бетонным раствором, но можно использовать асфальт или штучные плитные изделия (каменные или бетонные), которые укладывают без зазоров. Основное требование к отмостке – стопроцентная непроницаемость воде. Если на загородном участке грунты пучинистые, то отмостку заливают не цельной лентой, а секциями с размерами по длине в пределах 1,5-2,5 м.
Отмостки дома, возведенного на неровном участке Источник www.remontnik.ru
Что касается ливневой канализационной системы, то в первую очередь необходимо понимать, что до начала строительства талая и дождевая вода стекала по слону, не встречая на своем пути препятствия. Возведенный дом с нагорной стороны – огромное непреодолимое препятствие. Поэтому именно в этом месте вода будет скапливаться. Отводить ее надо умело, для чего используют лотки, устанавливаемые вдоль фундамента, расположенного на нагорной части склона, с небольшим уклоном в сторону от дома, но вдоль него.
Теперь о глубинном дренаже. Его сооружают только в том случае, если на участке грунт песчаный, но внизу под ним располагается плотный глинистый грунт, который не пропускает через себя воду. В дождливое время года вода проходит через песок, но не проникает через глину. Образуется водоносный слой, который называют верховодкой. Она очень опасна для фундамента. Поэтому на уровне верховодки закладывают дренажные трубы, с помощью которых и производят отвод воды.

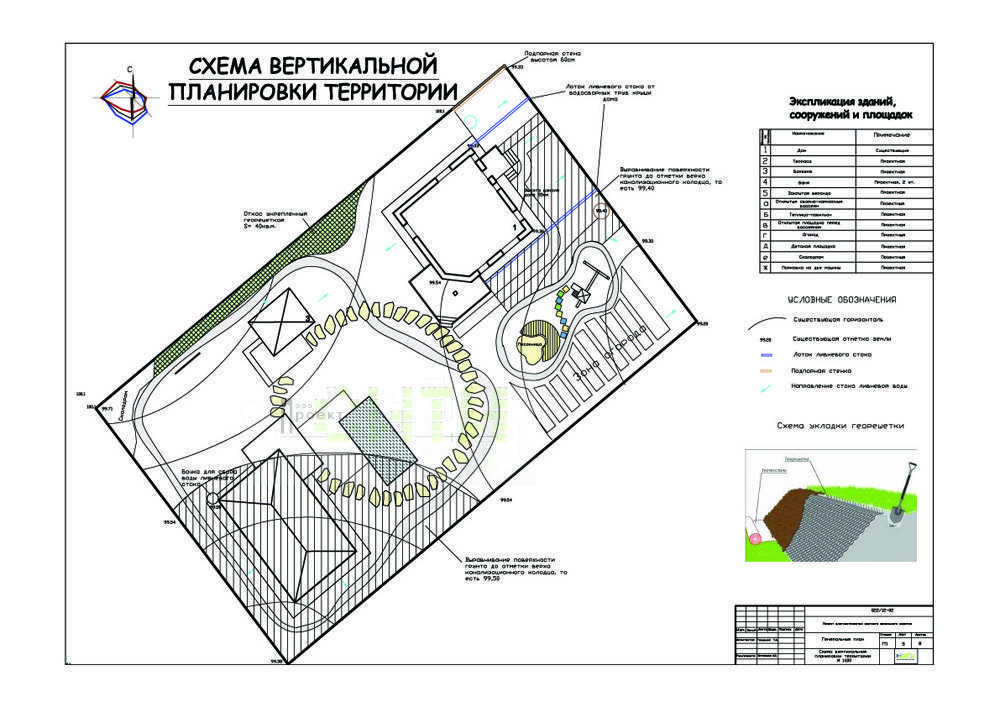

Как составить схему?
Земельные участки под строительство, вне зависимости от рельефа, требуют точных расчетов и схем.
На геодезической подоснове:
- обозначают расположение объектов;
- проектную поверхность выделяют красными линиями.
На плоскость горизонталями проецируют прямые, образуемые пересечением основания другими плоскостями. Шаг составляет 100-500 мм, – в зависимости от масштаба, условий и сложности обустройства. Нельзя обрывать горизонтали, они должны идти через весь план, причем сечение остается неизменным. Допустимый случай обрыва контура – сочленение проектных поверхностей с откосами, стенами, заборами.
Если планируется подсыпка грунта, красные линии отодвигают, обозначая понижение. Участок, где намечено изъятие земли, на схеме будет с повышением.
Неизменный на всем протяжении уклон отображается равным удалением горизонталей друг от друга. Угол между линиями, обозначающий отметки понижения местности, указывает на гребень; в противоположном случае – на выемку.
Поверхностные воды будут отводиться под прямым углом к красным линиям. Горизонталями с закрытым концентрическим контуром, окружающими одна другую, обозначаются:
- холм – центр занят более высокими линиями;
- впадина – ближе к середине линии понижаются.
Этих сведений достаточно, чтобы прочесть и реализовать схему вертикального планирования.
Советы и нюансы
И напоследок несколько советов относительно вертикальной планировки:
- подпорные стенки. Необязательно выполнять из камня или бетона, можно произвести подсыпку грунта с территории, сформировав таким образом холм. Его высота должна быть 1м/2 пог.м. Кроме того, чтобы закрепить его стойкость к размыванию, на вершине высаживается кустарник;
- каскадная отмостка на участках с уклоном. Это выполняется для уменьшения травмоопасности отмостки в зимний период;
- кустарник от эрозии грунта. Следует помнить, что корни кустов закрепляют грунт в глубину на 30-40 см. Так для пологих склонов достаточно выборочно высадить кустарник, поперечно уклону. Конечно такой вариант возможен, только если грунт на территории хорошо дренирует воду;
- удержание рельефа. Естественный рельеф холма с большими перепадами высот, удерживается за счет плотных грунтов и корневой системы растений. Когда с участка снимается дерн и выполняются строительные работы, грунт может значительно смещаться. Чтобы этого не случилось его необходимо укрепить, путем оставления части растений или высадки новых.
В целом, вертикальная планировка — довольно сложный и индивидуальный процесс.
Поэтому, если нет уверенности в собственных силах, нужно пригласить для такой работы специалиста. Ведь лучше изначально оплатить его услуги, чем полную перестройку дома!
