Типы многослойных панелей
Все разновидности состоят из наружного и внутреннего слоев, между которыми проложен теплоизолятор. Состав слоев определяет технические характеристики и свойства стройматериала.

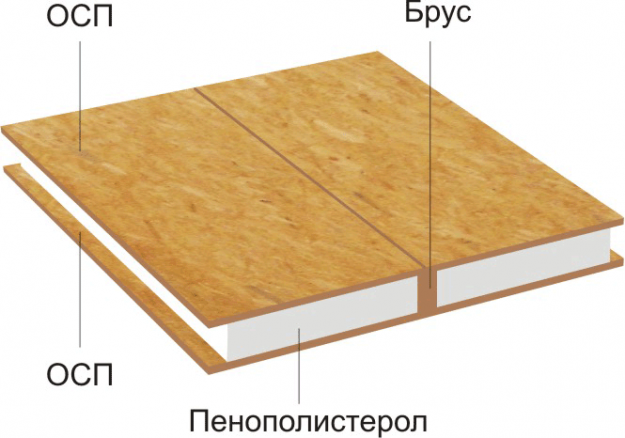

OSB-сэндвичи
Изнутри и снаружи конструкции обшиты ориентированно-стружечными плитами, а начинкой является чаще всего пенополистирол. Готовые «бутерброды» по прочности в 4 раза превосходят деревянно-каркасные конструкции, поэтому они пригодны для капитального строительства.
При небольшой толщине (от 120 до 150 мм) OSB-сэндвичи имеют теплопроводность в 8 раз меньшую, чем кирпичная или бетонная стена. Сэндвич панели из OSB- плит имеют габариты 1,25 (2,5)м х 2,5 – 7,3 м, вес 1 м2 слоеного материала колеблется от 18 до 20кг.
Сэндвич панели поэлементной сборки

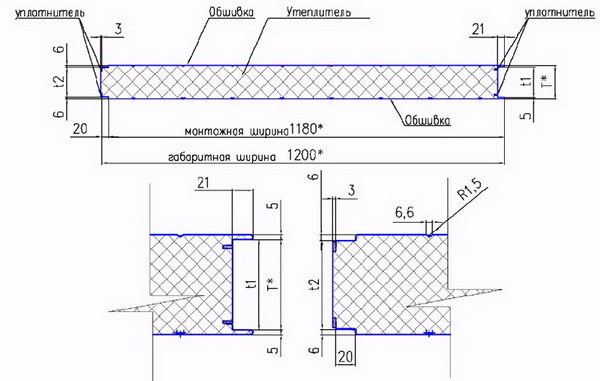

Конструкция состоит из кассетного профиля, в который вставляют любой утеплитель, покрываемый ветрозащитной пленкой. В качестве облицовки чаще всего выбирают профнастил, металлический сайдинг.
Преимуществом этого типа сэндвичей является их ремонтопригодность, возможность подбора утеплителя с меньшим удельным весом – если он равен 40кг/м3 (минвата), то вес квадратного метра сборной конструкции толщиной 200 мм не превышает 25 кг.

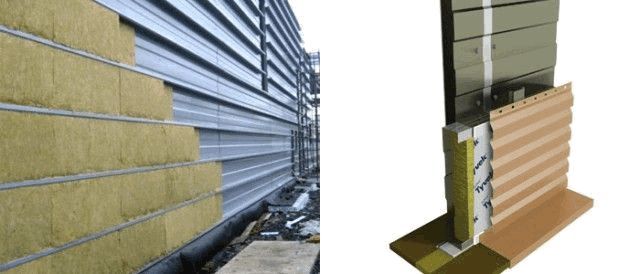

Металлические сэндвичи
Их облицовкой служит оцинкованный металлический лист (гладкий или профилированный) толщиной от 0,5 мм. Сверху нанесено декоративно-защитное полимерное покрытие, а с внутренней стороны – слой грунтовки.
В качестве утеплителя служит минеральная вата, пенополистирол или пеноплиуретан. Выпускаются многослойные изделия для стен и кровли, они различаются типом замкового соединения и высотой профиля облицовки.
Применяемость металлических сэндвичей – сооружение гаражей, ангаров, хозяйственных построек.

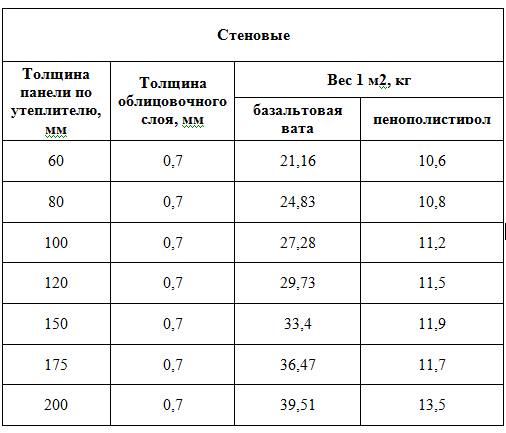

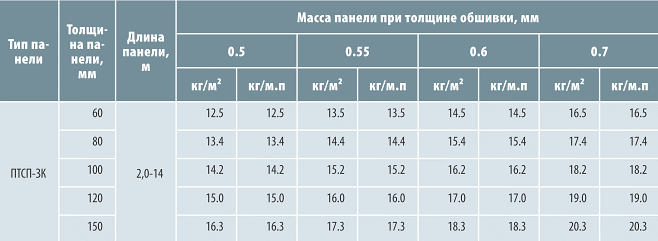

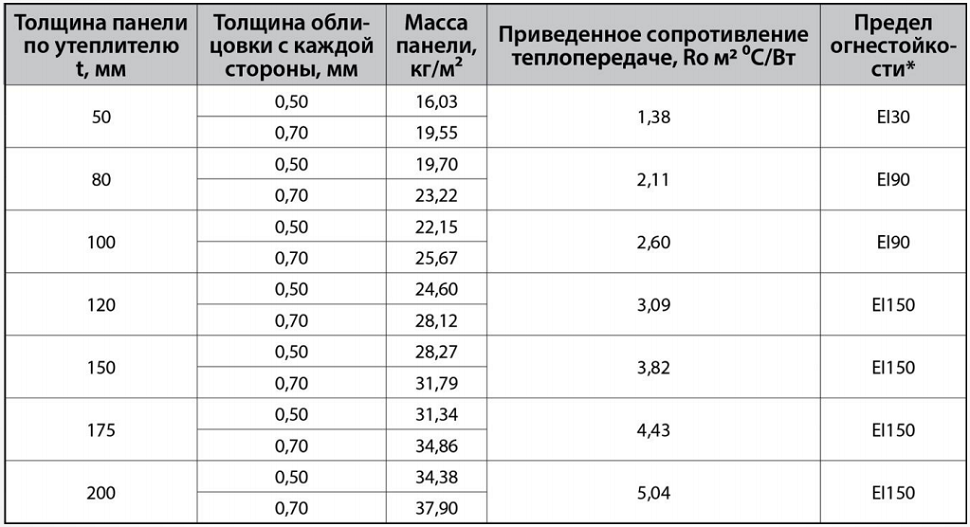

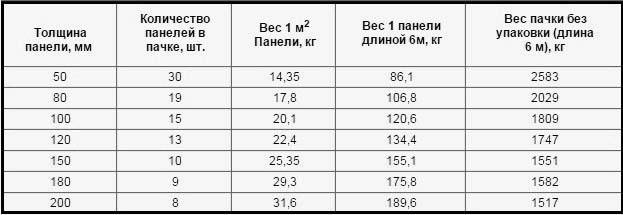

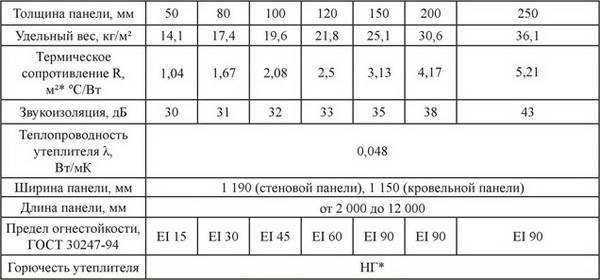

Вес стеновых металлических сэндвич панелей
Приведенная в таблице 1 информация показывает, насколько различны весовые параметры конструкций, в зависимости от их толщины и примененного утеплителя. Таблица 1

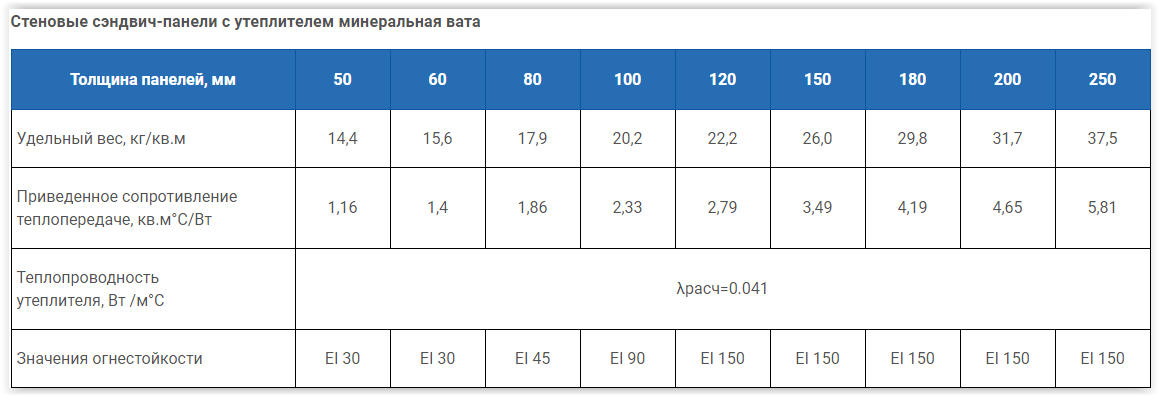

Размерно-весовые параметры металлических сэндвичей для стен
Параметры | Значение показателей | |||||
Толщина, мм | 60 | 100 | 120 | 150 | 200 | 250 |
Масса 1 м2 с минватой, кг | 15,8 | 20,5 | 22,8 | 26,3 | 32,1 | 37,9 |
Масса 1 м2 с пенополистиролом, кг | 9,6 | 10,2 | 10,5 | 10,9 | 11,7 | 12,5 |
Для примера приводится нахождение веса стеновой сэндвич панели 1,2 м х 10 м толщиной 150 мм с наполнителем из минваты. Сначала вычисляют площадь поверхности: 1,2 * 10 =12м2. Результат умножают на вес квадратного метра: 12 * 26,3 = 315,6 кг.
Вес металлической кровельной сэндвич панели
«Бутерброды» для кровли с антикоррозионным покрытием и уникальными замками безотказно служат в течение нескольких десятилетий. Сравнить варианты с различным утеплителем по весу позволяет таблица 2.
Таблица 2 Размерно-весовые параметры металлических сэндвичей для кровли
Параметры | Значение показателей | |||||
Толщина, мм | 60 | 100 | 120 | 150 | 200 | 250 |
Масса 1 м2 с минватой,кг | 15,4 | 19,8 | 22,0 | 25,3 | 30,9 | 38,0 |
Масса 1 м2 с пенополистиролом, кг | 10 | 10,5 | 11,0 | 11,5 | 12,0 | 12,7 |
Масса 1 м2 с пенополиуретаном, кг | 12,4 | 14,0 | 14,8 | 16,0 | 18,0 | 20,0 |
Расчет веса кровельной сэндвич панели толщиной 100 мм с габаритами 1 м х 2 м с начинкой из ППУ: площадь = 1 * 2 = 2м2; вес = 14 * 2 = 28 кг.
Зная расчетное число сэндвичей для стен и кровли, находят их общую массу – от этого зависят параметры перекрытий, фундамента и стропильной системы. Вывод: вес 1 м2 сэндвич панели – одна из главных ее технических характеристик.
Сайдинг
Один из первых материалов для отделки стен дома снаружи. К нему относятся любые изделия, которые укладываются внахлест. Таким образом удается добиться максимальной изоляции стены снаружи. В наше время популярным вариантом становятся изделия из поливинилхлорида. Связано это с удешевлением ПВХ. Кроме того, существенно выросло разнообразие цветов и форм.
Особое значение в строительно-ремонтных работах имеет наружная облицовка сооружений. Сегодня выпускается широкий ассортимент фасадных панелей для внешней отделки с повышенными характеристиками пожаробезопасности. Фасадные панельные стройматериалы успешно выполняют функции:
- эстетическую (благодаря панелям возможно создать эксклюзивные дизайн проекты фасадов);
- утилитарную (с целью защиты сооружения от пагубного действия на сооружение атмосферных факторов, включая ветер, солнечные лучи, осадки).
Впервые, облицовочные наружные фасадные панели были использованы строителями и дизайнерами в Соединенных Штатах в XIX столетии. В те времена, окрашенные и заведомо строганные доски под углом и послойно крепились к стенам так, чтобы слои несколько провисали. Подобный способ крепления деревянных досок давал возможность атмосферным осадкам спускаться вниз без препятствий. Данный вид стеновых панелей для наружной отделки строений тогда стали называть сайдингом. Позже стал выпускаться виниловый сайдинг, который характеризовался большим сроком годности, а так же, лучшим показателем устойчивости к спектру внешних воздействий. Тогда же появился цементный сайдинг, металлосайдинг и цокольные панели.
Какими преимущественными особенностями обладает сайдинг?
К главным достоинствам сайдинга относят наличие следующих характеристик:
- отличная сохранность всех первоначальных показателей эстетичности в течение всего срока эксплуатации;
- сверх устойчивость к атмосферным факторам, воздействующим на панели, включая осадки, ультрафиолет, широкий диапазон температур и влажности, кислотно-щелочные среды;
- используя сайдинговую наружную облицовку нет необходимости в особом уходе. При условии качественно и правильно выполненного монтажа панелей уход за ними — это мытье простой водой с использованием самого обычного и доступного моющего средства;
- устойчивости к повреждениям механического характера, включая царапины;
- монтаж и использование панелей возможны в большом температурном диапазоне;
- использование цементного сайдинга позволяет избежать образование процессов трещин, шелушения и повреждения;
- довольно простой процесс монтажа, не сложное обслуживание. При обшивке сайдингом любого типа требуется только незначительный опыт в данной сфере.
Ассортимент и цена фасадных панелей для частного дома показана в нашем каталоге.
Сайдинг по способу монтажа и варианту крепежа подразделяется:
- горизонтальные облицовочные стеновые панели, прекрасно имитируют наиболее актуальные виды древесной обшивки, а именно: елочку и особую корабельную доску.
- сайдинг вертикального типа имеет спектр особенностей при монтаже панелей, поэтому его не так часто используют специалисты. Наиболее часто он применяется в процессе отделочных работ в нежилых помещениях, в торговых центрах, автомойках.
Так же, для качественной, быстрой и долговечной отделки нередко пользуются облицовочными панелями для фасада под бревно. Другими словами, этот тип сайдинга называется «блок-хаус». Фиброцементные панели для наружной отделки дома производятся в соответствии с иной технологией и требованиями.
Правила монтажа
Чтобы здание получилось прочным и теплым, при его сборке необходимо соблюдать следующие правила:
- Нельзя поднимать панели за наружную обшивку;
- Место установки каждого нового элемента отмечают метками;
- Первые панели крепят немного выше цоколя, для проверки правильности геометрии всей конструкции;
- Стык стеновых панелей с кровельными должен иметь зазор не менее 20 мм;
- Затягивать саморезы необходимо до начала момента прогиба обшивки;
- Температурные зазоры в замках должны быть около 3 мм;
- Во время перерывов в работе нельзя оставлять панели не закрепленными.
Все стыки, места соединений и примыканий защищаются доборными элементами. Закреплять их начинают снизу, идя вверх. Предварительно стыки герметизируют, а зазоры конопатят утеплителем.
Кровельные материалы обладают иными свойствами
В рамках отечественного и мирового рынка предлагаются не только стеновые сэндвич панели, но и их кровельные модификации. Они, конечно же конструктивно в определенной мере повторяют стандартные стеновые изделия. Однако, существуют у них и некоторые отличительные характеристики. К примеру, внешний стальной лист всегда профилируется, благодаря чему обеспечивается прекрасная защита от влаги, а дизайн внутреннего листа заказчик может придумать какой угодно.

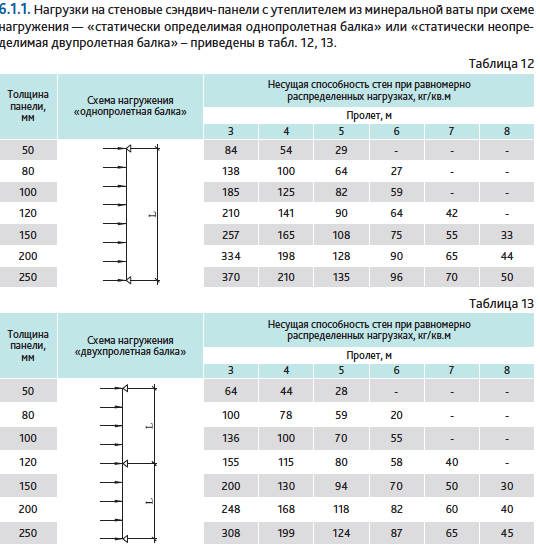

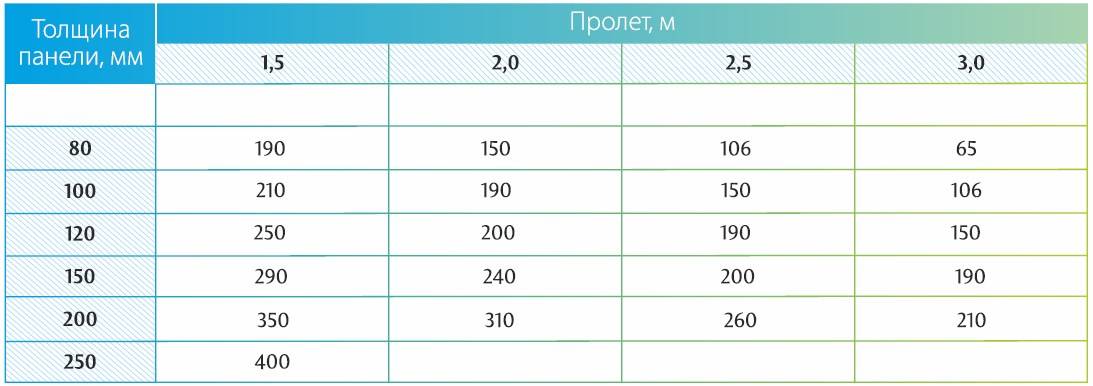

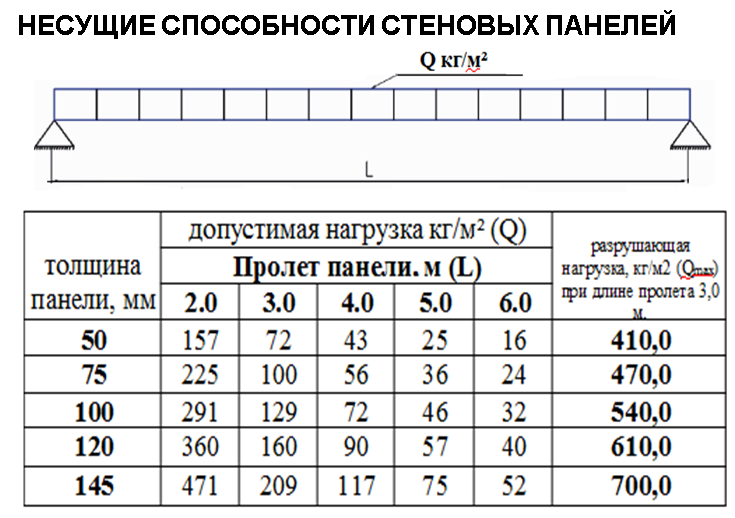

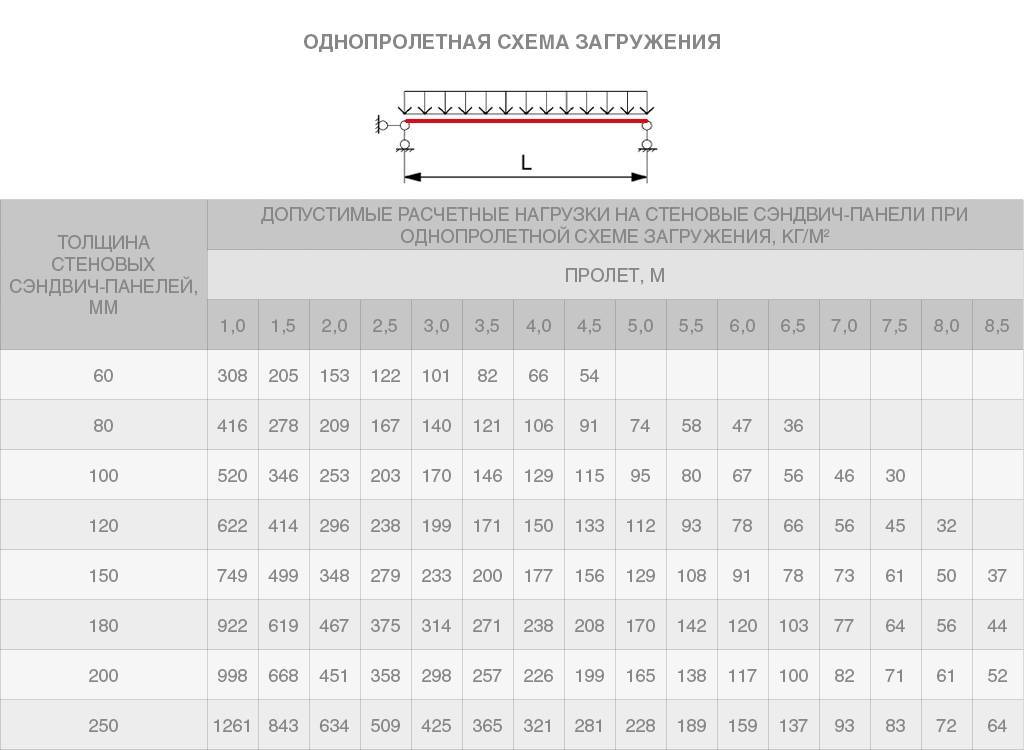

Таблица максимальных пролетов между узлами крепления к стеновым прогонам при расчетной ветровой нагрузке 45кг/м2. | |||
Толщина панели, мм | Максимальный пролет, м | ||
Минераловатная плита | Пенополистирол | ||
50 | 3,93 | 4,5 | |
80 | 5,5 | 6 | |
100 | 6,01 | 6,5 | |
120 | 6,3 | 7,1 | |
150 | 7,01 | 7,5 | |
200 | 7,3 | 8,3 | |
250 | 8,1 | 8,7 |

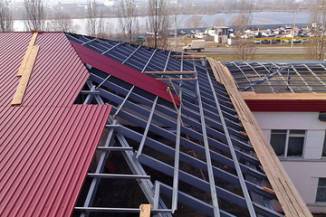

Панели не должны сильно давить на стропила
Листовая сталь в таких изделиях на порядок толще. Если в стеновой категории допустима максимальная толщина в 0.7 миллиметров, то в данном случае допускается и 1 миллиметр. Особенными свойствами обладает и полимерный состав, которым покрывается изделие. Его дополняют веществами, которые в конечном итоге повышают антикоррозийные свойства изделия. Помимо этого, полимерный состав обеспечивает замечательную устойчивость к пагубному влиянию солнечных лучей, да и агрессивные факторы окружающего мира не так страшны кровельным сэндвич панелям. Отличает их также и то, каким способом обеспечивается соединение элементов изделия. Производители качественной продукции отдают предпочтение соединению внахлест, «F-Lock». Эти типы замковых соединения прекрасно себя покажут в условиях влияния влаги. Стоит отметить, что нормативный для такого типа сэндвич панели вес в среднем несколько выше. Речь идет о диапазоне 12.7 – 98 килограмм на каждую единицу продукта в зависимости от типа используемого утеплителя.
Минераловатная плита (основа – базальтовое волокно) | Это синтетическое волокно получилось в результате расплавления – песка и горных пород (минерального сырья). Его структурный состав аналогичен асбесту, но минераловатная плита безвредна. Обладает отличной теплоизоляцией и звукоизоляцией, не горюче. Сэндвич панели с таким утеплителем идеальны в постройке объектов, к которым выдвинуты строгие противопожарные требования. |
Пенополистирол | Материал для теплоизоляции, который получается путем температурной обработки при вспенивании полистирола. Пенополистирол имеет превосходную теплоизоляцию, звукоизоляцию и экологичен. В составе применяются различные добавки, в зависимости от их присутствия может быть присвоен класс горючести Г1-Г2. |

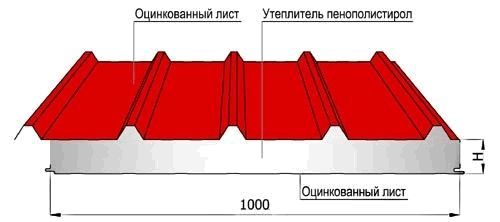

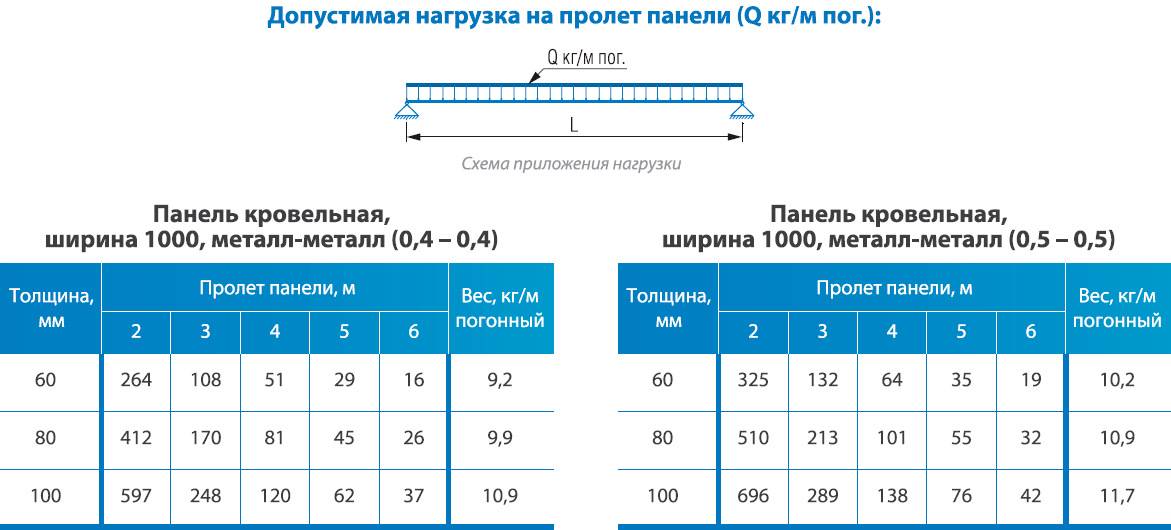

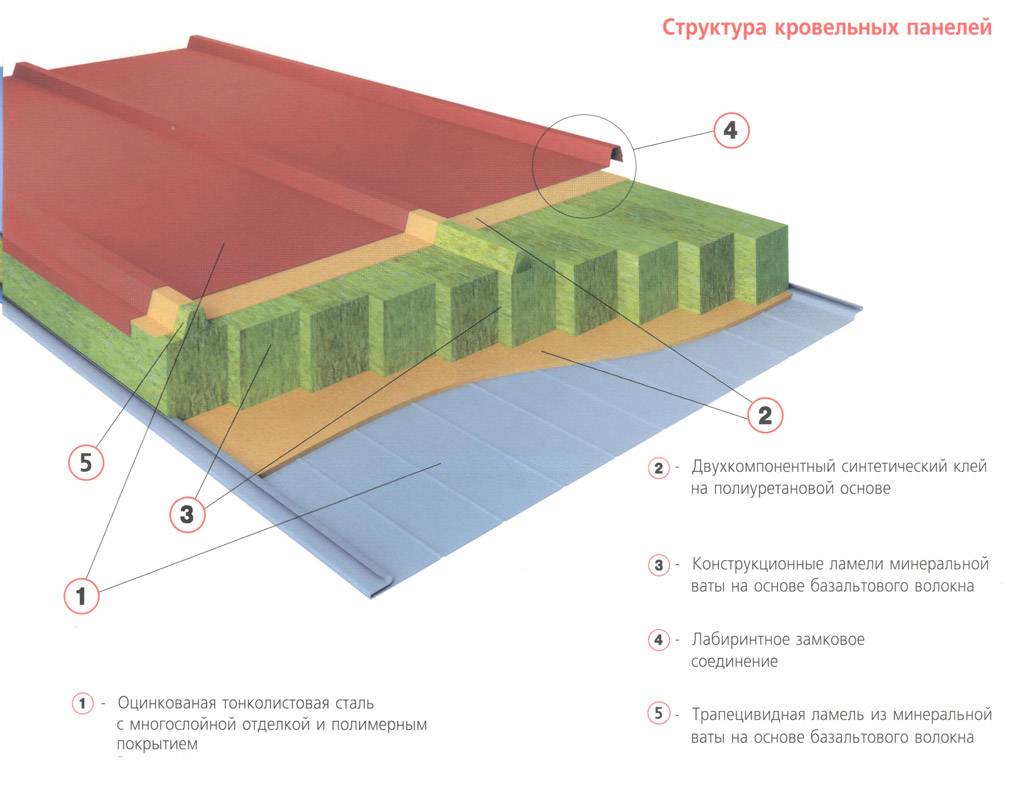

Кровельные панели отличаются от своих стеновых аналогов
Сэндвич панели — вес, размеры, характеристики панелей
Также в сэндвич панелях используются различные виды утеплителей, и от их выбора также будут зависеть эксплуатационные характеристики здания, для которого применяется строительный материал.
Виды сэндвич панелей
Если в сэндвич панелях в качестве теплоизоляционного материала используется минеральная вата, то нужно помнить о том, что данный утеплитель не выдерживает длительных температурных колебаний.
Кроме того, в минеральную вату постепенно проникает влага, и это негативно сказывается на ее свойствах. Единственным положительным фактором сэндвич панелей с минеральной ватой является сравнительно низкая цена.
В импортных сэндвич панелях наполнителем чаще всего является пенополиуретан, и этот утеплитель превосходно проявляет себя даже в сложных погодных условиях. При наличии пенополиуретана существенно возрастают теплоизоляционные качества, и при этом снижается масса сэндвич панелей.
Еще одним наполнителем, который используется в сэндвич панелях, является пенополиизоцианурат. Он получается еще легче и его теплопроводность еще лучше, чем у предыдущего утеплителя.
Если вы выбираете сэндвич панели с пенополистиролом, то его свойства могут быть недостаточны для длительной эксплуатации, потому что его механическая прочность невысока. Данный материал обладает коэффициентом теплопроводности 0,06-0,07 Вт/кв.м*К.
Конструкция сэндвич панелей
В зависимости от того, какой утеплитель служит в качестве наполнения, меняется сэндвич панели вес, поэтому зная характеристики материала, есть возможность для точного определения массы. При покупке сэндвич панелей застройщики делают выбор в пользу готовых конструкций, которые сразу монтируются без дополнительной сборки.
Но сборочные варианты являются более ремонтопригодными, потому что при повреждениях есть возможность для замены одного из слоев материала. И по стоимости сборная конструкция получается выгоднее.
Для покрытия сэндвич панелей и придания им дополнительной устойчивости производители пользуются:
- пластизолом;
- полиэстером;
- призмой;
- поливинилфторидом.
И в зависимости от параметрических данных и особенностей покрытия сэндвич панели применяются для:
- ограждения,
- покрытия стен,
- обустройства ворот,
- конструирования межкомнатных перегородок.
И при выборе материала надо учитывать сэндвич панели вес, который способен меняться в зависимости от типа панелей. Если выбираются трехслойные стеновые панели, которые состоят из оцинкованных стальных листов 0,5 и 0,7 мм, покрытых полимерными материалами.
Вместе с утеплителем получается значение толщины в диапазоне 5-30 сантиметров. И естественно с увеличением толщины, будет увеличиваться масса сэндвич панелей.
Сэндвич панели соединяются плотно, и сквозь эту монолитную структуру не просачивается влага и холод.

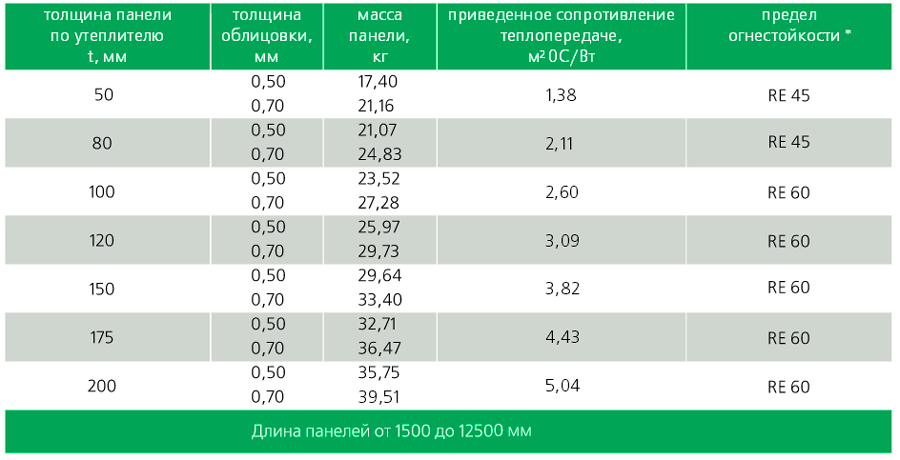

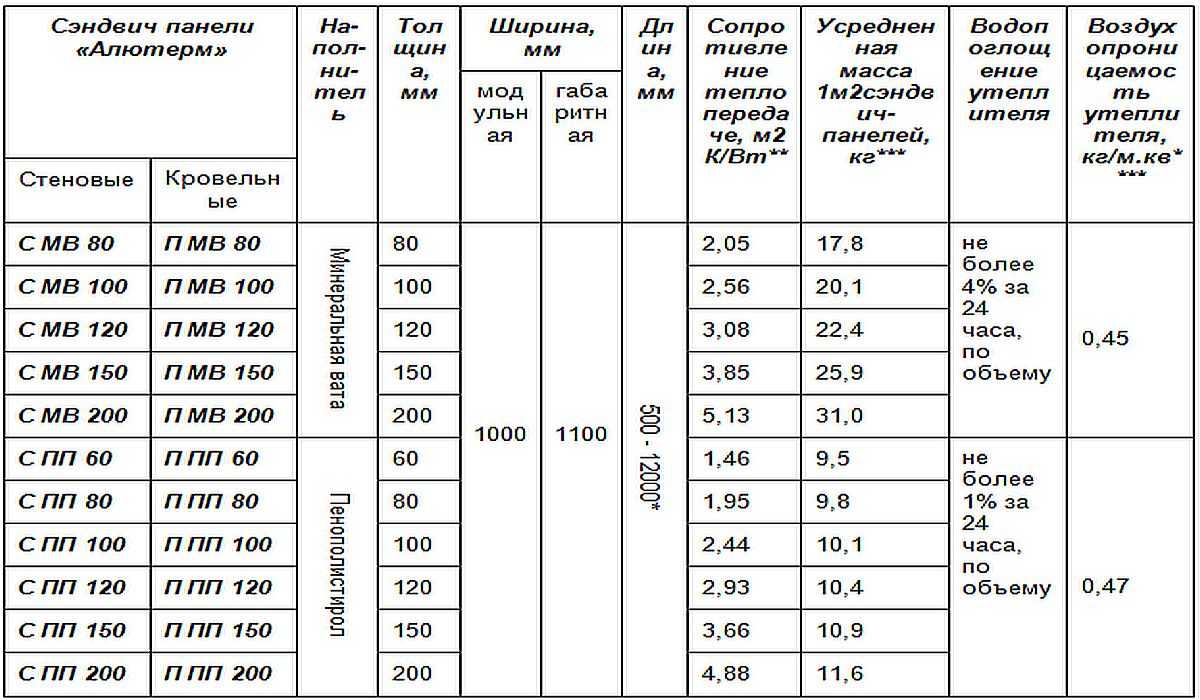

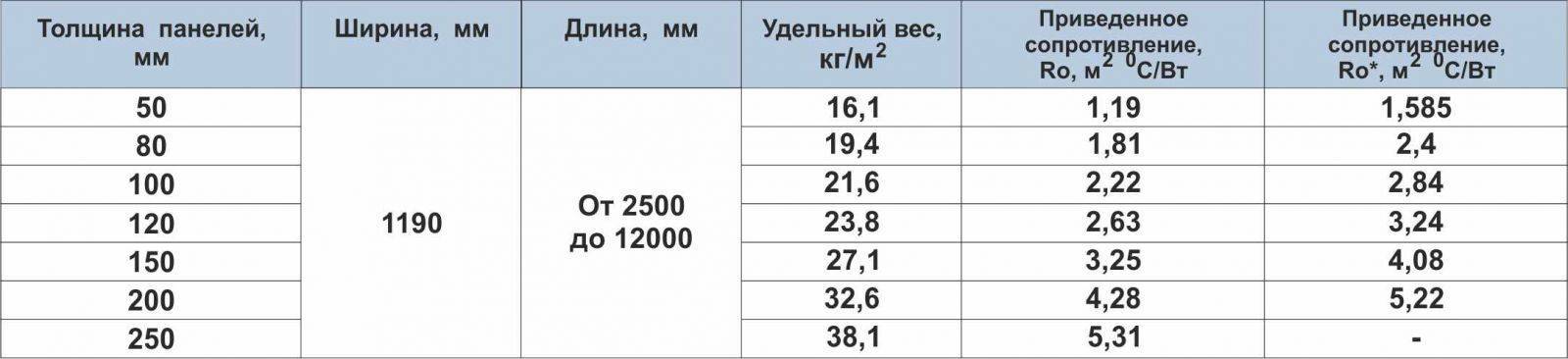

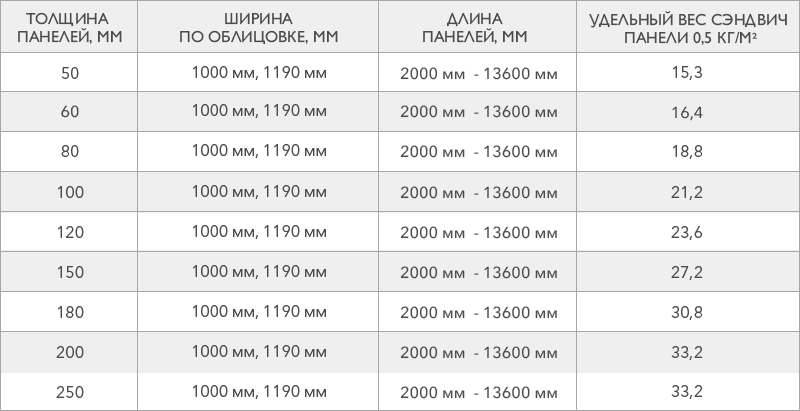

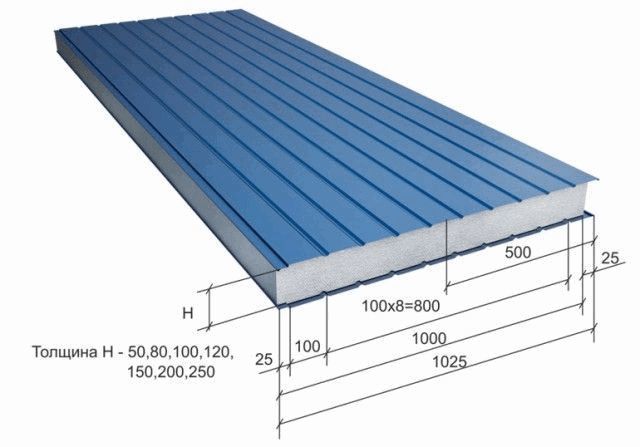

Параметры сэндвич панелей
В зависимости от области применения сэндвич панелей, выбирается определенная толщина материала. Если нужно сделать перегородки, отвечающие правилам противопожарной безопасности, рекомендуется использование сэндвич панелей с минеральной ватой. Для создания конструкций, способных обеспечивать высокую теплоизоляцию, применяются сэндвич панели с другими наполнителями.
Наиболее распространенными габаритными размерами для сэндвич панелей считаются материалы длиной 12 м, шириной 1,2 м, а стандартная толщина составляет 0,3 метра.
Максимальные требования предъявляются к сэндвич панелям, которые используются для организации кровли, поэтому сталь имеет толщину 0,5-0,7 мм и мощный слой полимерного покрытия.
Кроме того, для монтажа таких панелей используется замок особой конструкции.
Что такое сэндвич-панели
Сэндвич-панели — модульный строительный материал, предназначенный для обшивки зданий и сооружений, которые строятся по каркасной технологии. Состоят из трех слоев: двух листов жесткого материала и утеплителя между ними. Использование этого материала в разы ускоряет отделку и возведение зданий, так как сразу монтируется и наружная обшивка, и утеплитель, и внутренняя обшивка. А еще, размеры сэндвич-панелей позволяют перекрыть кровлю довольно большого дома без горизонтальных швов — максимальная длина сэндвич-панели может быть 12 метров. Более чем достаточно для двускатной кровли. Вопрос только в транспортировке, но это другая история.
Так выглядит дом из сэндвич-панелей
Итак, конструкция трехслойная. Слои склеиваются и одновременно прессуются. Есть два способа прессования — холодное и горячее. В любом случае держатся слои надежно. Оторвать друг от друга без применения механизмов не получается.
Сэндвич-панель — это строительный материал для обшивки каркасов. Состоит из двух листов жесткого материала, между которыми находится слой утеплителя
По назначению есть сэндвич-панели стеновые и кровельные. Отличаются обычно внешне, толщиной используемых материалов и типом профиля. Есть гладкие плиты, есть с разными типами профилей. Кровельные есть с рифлением по типу профлиста, а есть очень похожие на металлочерепицу.
Есть еще варианты специального назначения. Например, для гаражных ворот. Обычно это стальные листы, но с покрытием пуралом или каким-то другим стойким к повреждениям полимером. Отличаются они формой замка. Такие ворота обычно делают подъемными, так что замки имеют иную форму. И продольные края не открытые, а закрытые тем же стальным листом, который изгибают, формируя плавный скос.
Как выглядит сэндвич-панель зависит от материалов и способа его покраски

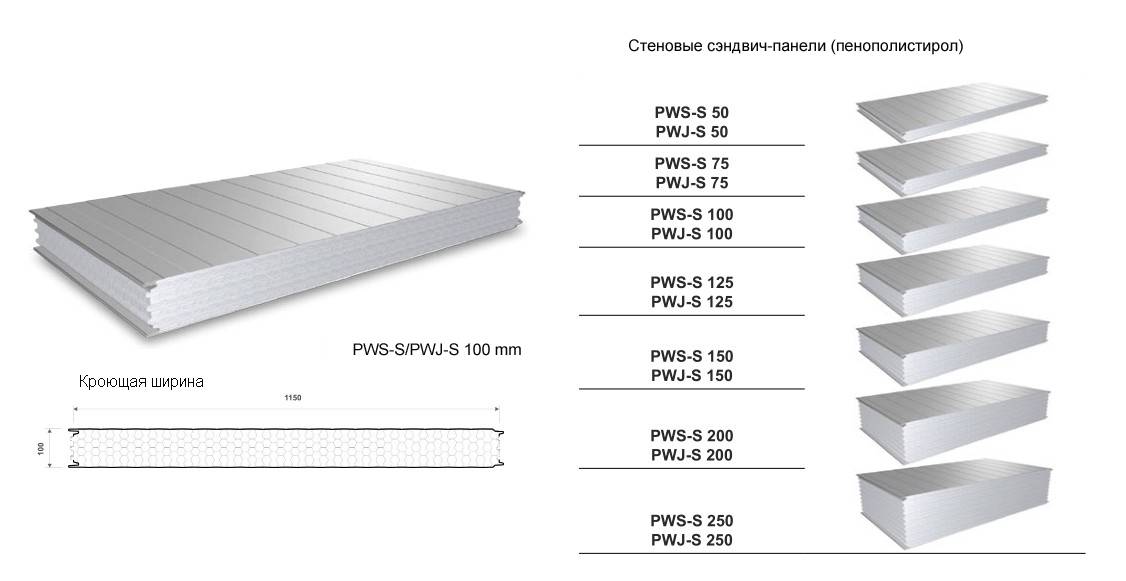

Стеновые сэндвич-панели могут быть гладкими и с рифлением. Оно есть традиционное (волна, трапеция, мелкое рифление), а есть более декоративное — под камень, кирпичную кладку и даже дерево.
Виды рифленого листаCтеновые сэндвич-панели компании «Хэдда»
В общем, внешний вид сэндвич-панелей может быть различным.
Виды крупнопанельного строительства
Крупнопанельное строительство делится на две категории: бескаркасное и каркасное. Такое деление зависит от типа панелей стен: несущие и ограждающие или только ограждающие. В зданиях бескаркасно-панельного типа нагрузка перекрытий ложится на стеновые панели. В каркасно-панельных сооружениях несущую функцию выполняют каркасы, а панели стен служат для тепло- и звукоизоляции.
Стеновые панели используют для возведения наружных и внутренних стен. Наружные панели бывают двух видов: однослойные из легкого или ячеистого бетона и слоистые из тяжелого бетона с теплоизолятором. Большое распространение в жилищном строительстве получили однослойные стеновые ЖБИ панели.
С наружной стороны панели стен покрывают декоративным раствором, бетоном, атмосферостойким составом или керамической плиткой. Внутренняя поверхность стеновых ЖБИ панелей выравнивается и подготавливается для покраски или поклейки обоев.
В проемы панелей стен ставят дверные и оконные блоки. Высота стеновых ЖБИ панелей равняется высоте этажа, ширина рассчитана на 1-2 комнаты — 3000-7200 мм, толщина — 200-350 мм. Размеры панелей внутренних стен соответствуют периметру комнаты. Толщина внутренних стеновых панелей— 30—160 мм.

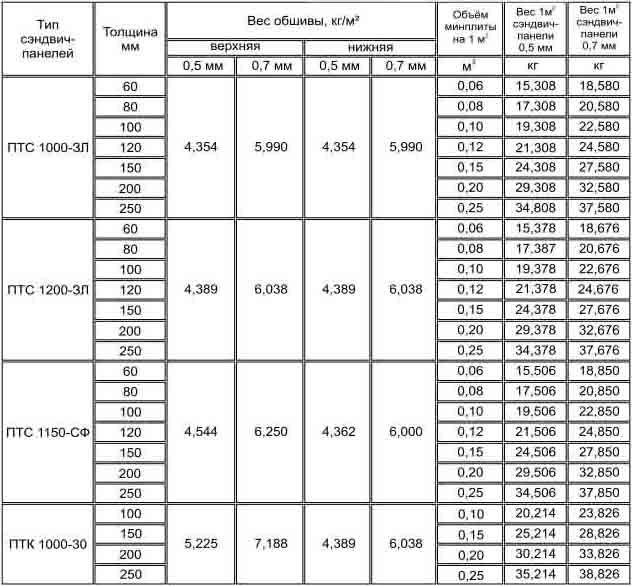

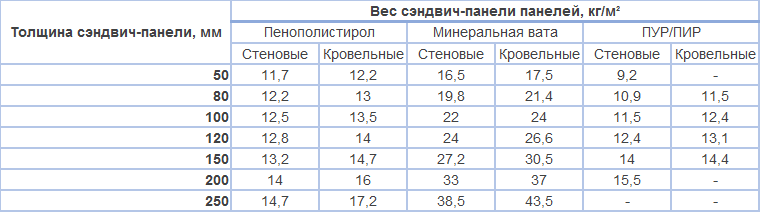

От чего зависит масса продукта?
Очевидно, что вес сэндвич панелей напрямую зависит от материалов, из которых они состоят. Для начала стоит рассмотреть два слоя внешнего покрытия, которые, как правило, практически всегда выполнены из тонких листов оцинкованной стали. Толщина листов обычно не превышает миллиметра. Для того, чтобы сделать данную продукцию более износостойкой и надежной, листы из оцинкованной стали покрываются полимерным слоем. Этот прием также позволяет окрасить изделие в необходимый цвет. Утеплитель фиксируется между металлическими листами при помощи клея из двухкомпонентного полиуретана. Для обеспечения максимально надежной фиксации компонентов сэндвич панели производители используют технологию замкового соединения лабиринтового типа под названием «Z-Lock». Лабиринтовое замковое соединение оптимальным образом минимизирует возможность возникновения так называемых мостиков холода, а также проникновения даже небольшого количества влаги между элементами конструкции. Чтобы еще лучше защитить места стыков, используется монтажная и полиуретановая лента, а также различные категории герметиков.
Стандартный вес изделия насчитывает не более 37.9 килограммов в том случае, когда на месте утеплителя располагается слой минеральной ваты. Если в целях утепления предполагается применение пенополистирола, то масса панели существенно ниже – всего 12.5 килограмм.
Материал и конструкция
Сфера использования панелей определяется видом и характеристиками материалов оболочки и наполнителя. Выбор сырья задает качество сэндвич-панелей еще до начала производственного цикла.

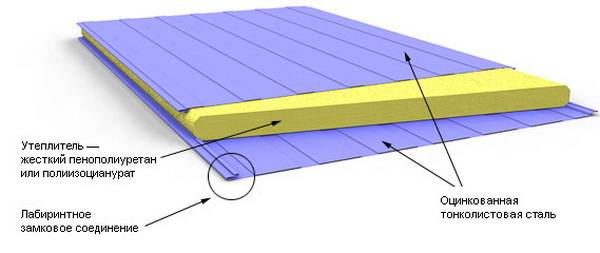

Конструкция оцинкованной панелиИсточник ufaotdelka.ru
Внешний слой
Для внешних слоев используют жесткий листовой материал с защитным покрытием; чаще всего это:
- Оцинкованная сталь (или сплав металлов). Поверхность надежно защищена от коррозии. Дом из металлических сэндвич-панелей отличается прочностью (чем толще слой цинка, тем долговечнее конструкция).
- Гипсокартон. Экологичен (два листа строительного картона разделены слоем гипса); популярный способ отделки жилых помещений.
- Пластик. Различные виды материала служат надежной защитой от перепадов температур, механического воздействия и влаги.
- ПВХ. Разновидность пластика; благодаря жесткости широко применяется для производства оконных откосов.
- ОСП (ориентированно-стружечная плита). Служит основой СИП-панелей. Процесс изготовления материала состоит в склеивании древесной стружки под высоким давлением.
Утеплитель
Распространенным материалом для утепления служит:
Базальтовое волокно (минеральная вата). Наиболее востребованный вариант с непревзойденными показателями тепло- и шумоизоляции. Вата экологична, не горюча и практична: ее часто применяют в противопожарных перегородках.
В Финляндии 40% домов построено из СИП-панелейИсточник pinterest.es
- Стекловолокно. По характеристикам напоминает минвату, превосходит способностью к звукопоглощению.
- Пенополиуретан (ППУ, PUR) и его модификации. Легкий и прочный материал с ячеистой структурой. Он безвреден для здоровья, абсолютно не горюч и надежно защищает от влаги.
- Пенополистирол (пенопласт). Панели с этим материалом используются при строительстве нежилых (складов, цехов, бассейнов) и жилых зданий (канадская технология). Материал не поглощает влагу, горюч, в пламени выделяет ядовитые вещества, поэтому не рекомендуется для строений с высокими требованиями пожаробезопасности.
Соединение
Качество домов, возводимых по технологии сэндвич-панелей, напрямую зависит от надежности соединения элементов. Соединения влияют на прочность, внешний вид и теплоэффективность панельных стен. В устройстве элементов используется соединительный замок популярной конструкции «шип-паз» (пазогребневое соединение).
Классическое соединение «шип-паз»Источник isobud.com
Изгибы (шипы и пазы) формируются при профилировании внешних поверхностей. Благодаря замковому соединению панели идеально стыкуются друг с другом, обеспечивая быстрый монтаж. Производители выпускают изделия с высокоточным двойным и тройным замком (количество зависит от толщины элемента). Если стыковочные замки некачественны и плохо прилегают друг к другу, швы будут негерметичны (будут терять тепло).
Сэндвич панели — вес, размеры, характеристики панелей
Также в сэндвич панелях используются различные виды утеплителей, и от их выбора также будут зависеть эксплуатационные характеристики здания, для которого применяется строительный материал.
Виды сэндвич панелей
Если в сэндвич панелях в качестве теплоизоляционного материала используется минеральная вата, то нужно помнить о том, что данный утеплитель не выдерживает длительных температурных колебаний.
Кроме того, в минеральную вату постепенно проникает влага, и это негативно сказывается на ее свойствах. Единственным положительным фактором сэндвич панелей с минеральной ватой является сравнительно низкая цена.
В импортных сэндвич панелях наполнителем чаще всего является пенополиуретан, и этот утеплитель превосходно проявляет себя даже в сложных погодных условиях. При наличии пенополиуретана существенно возрастают теплоизоляционные качества, и при этом снижается масса сэндвич панелей.
Еще одним наполнителем, который используется в сэндвич панелях, является пенополиизоцианурат. Он получается еще легче и его теплопроводность еще лучше, чем у предыдущего утеплителя.
Если вы выбираете сэндвич панели с пенополистиролом, то его свойства могут быть недостаточны для длительной эксплуатации, потому что его механическая прочность невысока. Данный материал обладает коэффициентом теплопроводности 0,06-0,07 Вт/кв.м*К.
Конструкция сэндвич панелей
В зависимости от того, какой утеплитель служит в качестве наполнения, меняется сэндвич панели вес, поэтому зная характеристики материала, есть возможность для точного определения массы. При покупке сэндвич панелей застройщики делают выбор в пользу готовых конструкций, которые сразу монтируются без дополнительной сборки.
Но сборочные варианты являются более ремонтопригодными, потому что при повреждениях есть возможность для замены одного из слоев материала. И по стоимости сборная конструкция получается выгоднее.
Для покрытия сэндвич панелей и придания им дополнительной устойчивости производители пользуются:
- пластизолом;
- полиэстером;
- призмой;
- поливинилфторидом.
И в зависимости от параметрических данных и особенностей покрытия сэндвич панели применяются для:
- ограждения,
- покрытия стен,
- обустройства ворот,
- конструирования межкомнатных перегородок.
И при выборе материала надо учитывать сэндвич панели вес, который способен меняться в зависимости от типа панелей. Если выбираются трехслойные стеновые панели, которые состоят из оцинкованных стальных листов 0,5 и 0,7 мм, покрытых полимерными материалами.
Вместе с утеплителем получается значение толщины в диапазоне 5-30 сантиметров. И естественно с увеличением толщины, будет увеличиваться масса сэндвич панелей.
Сэндвич панели соединяются плотно, и сквозь эту монолитную структуру не просачивается влага и холод.

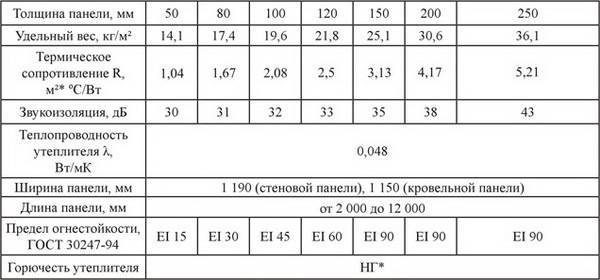

Параметры сэндвич панелей
В зависимости от области применения сэндвич панелей, выбирается определенная толщина материала. Если нужно сделать перегородки, отвечающие правилам противопожарной безопасности, рекомендуется использование сэндвич панелей с минеральной ватой. Для создания конструкций, способных обеспечивать высокую теплоизоляцию, применяются сэндвич панели с другими наполнителями.
Наиболее распространенными габаритными размерами для сэндвич панелей считаются материалы длиной 12 м, шириной 1,2 м, а стандартная толщина составляет 0,3 метра.
Максимальные требования предъявляются к сэндвич панелям, которые используются для организации кровли, поэтому сталь имеет толщину 0,5-0,7 мм и мощный слой полимерного покрытия.
Кроме того, для монтажа таких панелей используется замок особой конструкции.

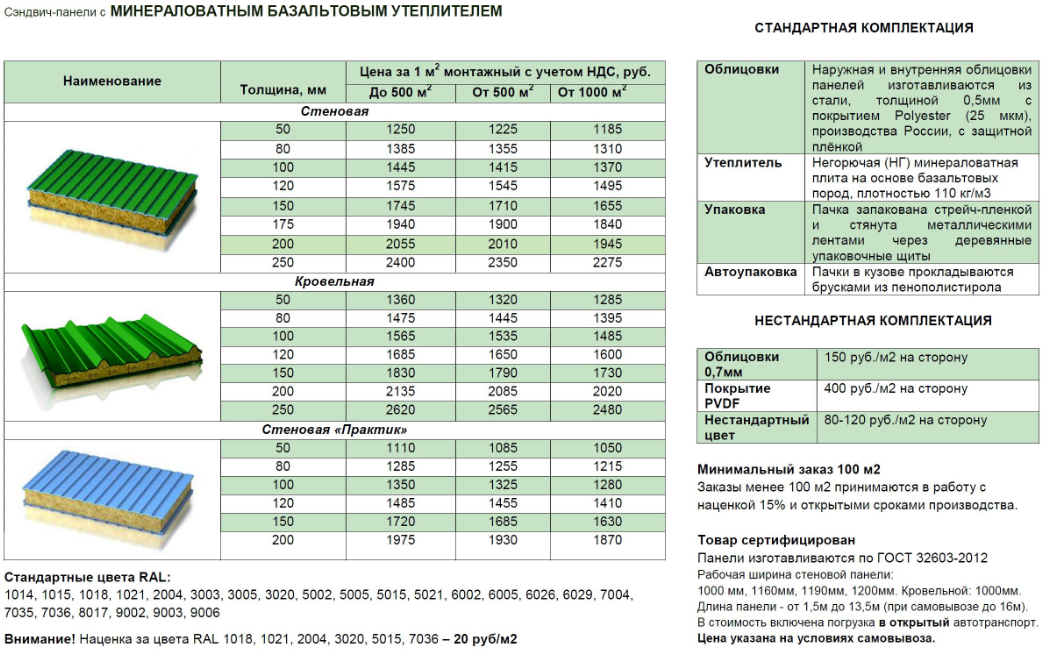

Средние цены
Цена на сандвич-панели напрямую зависит от нескольких параметров:
- Регион производства.
- Качественные характеристики.
- Область применения.
- Используемый материал для изготовления.
- Однослойные или многослойные.
- Защитного покрытия.
На стоимость строительного продукта также влияет толщина конструкции. Чем она больше, тем соответственно, способна выдержать максимальные нагрузки. При этом, в несколько разы улучшаются другие качественные показатели. Такие как гигроскопичность, звукоизоляционность и т. д.
Материал | Толщина: 60 мм | Толщина: 80 мм | Толщина: 100 мм | Толщина: 120 мм | Толщина: 150 мм | Толщина: 200 мм |
Pol/Pol + защитная пленка | 1160 руб. кв. м | 1300 руб. кв. м | 1430 руб. кв. м | 1600 руб. кв. м | 1720 руб. кв. м | 1780 руб. кв. м |
Pol/Zn + защитная пленка | 1130 руб. кв. м | 1270 руб. кв. м | 1400 руб. кв. м | 1570 руб. кв. м | 1680 руб. кв. м | 1750 руб. кв. м |
Znl/Zn + защитная пленка | 1100 руб. кв. м | 1240 руб. кв. м | 1330 руб. кв. м | 1540 руб. кв. м | 1650 руб. кв. м | 1720 руб. кв. м |
Pol/Бумага | 950 руб. кв. м | 1100 руб. кв. м | 1230 руб. кв. м | 1400 руб. кв. м | 1500 руб. кв. м | 1570 руб. кв. м |
Zn/Бумага | 920 руб. кв. м | 1080 руб. кв. м | 1200 руб. кв. м | 1360 руб. кв. м | 1480 руб. кв. м | 1540 руб. кв. м |
Бумага/Бумага | 750 руб. кв. м | 890 руб. кв. м | 1000 руб. кв. м | 1190 руб. кв. м | 1300 руб. кв. м | 1370 руб. кв. м |
Следует отметить, что на сегодняшний день, потенциальный объем выпускающей продукции сэндвич-панелей в России полностью соответствует спросу потребителя. Многие компании

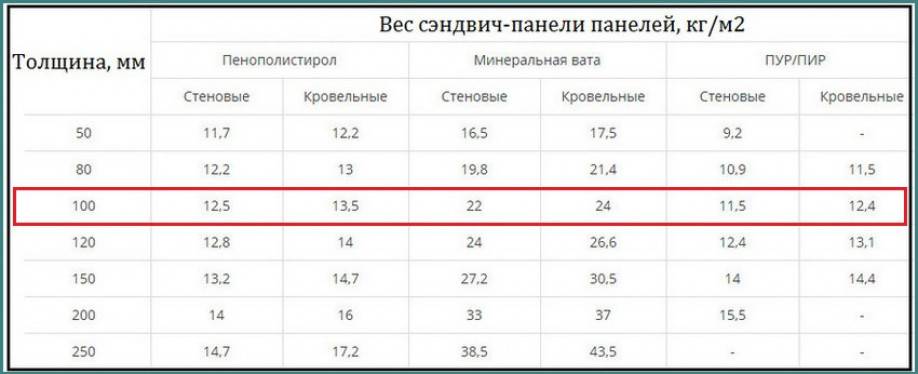

От чего зависит масса продукта?
Очевидно, что вес сэндвич панелей напрямую зависит от материалов, из которых они состоят. Для начала стоит рассмотреть два слоя внешнего покрытия, которые, как правило, практически всегда выполнены из тонких листов оцинкованной стали. Толщина листов обычно не превышает миллиметра. Для того, чтобы сделать данную продукцию более износостойкой и надежной, листы из оцинкованной стали покрываются полимерным слоем. Этот прием также позволяет окрасить изделие в необходимый цвет. Утеплитель фиксируется между металлическими листами при помощи клея из двухкомпонентного полиуретана. Для обеспечения максимально надежной фиксации компонентов сэндвич панели производители используют технологию замкового соединения лабиринтового типа под названием «Z-Lock». Лабиринтовое замковое соединение оптимальным образом минимизирует возможность возникновения так называемых мостиков холода, а также проникновения даже небольшого количества влаги между элементами конструкции. Чтобы еще лучше защитить места стыков, используется монтажная и полиуретановая лента, а также различные категории герметиков.
Стандартный вес изделия насчитывает не более 37.9 килограммов в том случае, когда на месте утеплителя располагается слой минеральной ваты. Если в целях утепления предполагается применение пенополистирола, то масса панели существенно ниже – всего 12.5 килограмм.
Требования для разных фундаментов
Если было решено строить здание из сендвичных панелей, то для этого обычно используют несколько видов оснований на выбор:
Ленточный. Ленточный выглядит как бетонная лента и обустраивается по всему периметру несущих стен, под ними.
Он способен прочно удерживать высокий вес, поэтому для такого типа основания подойдут панели с минеральной ватой.
Так как они более тяжелые, ленточное основание как раз выдержит нагрузку. Это не исключает возможности использования и панелей с другими наполнителями.
- Столбчатый. Столбчатый фундамент выстраивается на грунтах, склонных к ползучести и плавучести. Он часто делается на неровных участках, с большими перепадами высот. На такой тип фундамента лучше всего устанавливать облегченные изделия.
Добиться этого можно несколькими способами: или уменьшением толщины стены, или уменьшением веса наполнителя.Для этого как раз подходят сэндвич-панели с утеплителем из пенополиуретана, а также из пенополистирола. Если же ставить плиты с наполнителем из базальтовой ваты на столбчатый фундамент, то предварительно его нужно укрепить.
Зачем нужно знать массу изделия?
При проектировании архитектурного объекта необходимо учитывать свойства и способности земельного участка, на котором предполагается его размещение. Чтобы определить каким будет общий вес строения, необходимо знать аналогичный параметр каждого из его составляющих. Таким образом, ля грамотного вычисления величины нагрузки на фундамент, нужно учитывать не только типовую массу сэндвич панелей, но и габариты изделий. Производители предлагают целый модельный ряд различных по размерам продуктов:
- толщина варьируется в диапазоне от 50 до 250 миллиметров, учитывая слой утеплительного материала;
- по длине существуют варианты в диапазоне 1800-13000 миллиметров;
- ширина по облицовочной стороне приравнивается к 1206 миллиметрам, однако монтажная ширина все же немного меньше – 1190 миллиметров.
Ключевые факторы, влияющие на вес продукта, это толщина таких элементов:
- используемые листы метала;
- утеплитель.
Важно понимать, что в зависимости от плотности утеплительного материала будет зависеть и то, как он повлияет на общий вес продукта.
Стандартная толщина панелей | Ширина по облицовке | Длина панелей | Удельный вес 0.5 [кг/м²] | Удельный вес 0.6 [кг/м²] | Удельный вес 0.7 [кг/м²] |
50 | 1206 (ширина монтажная — 1190) | 1800 — 13000 | 14,61 | 16,26 | 17,93 |
80 | 1206 (ширина монтажная — 1190) | 1800 — 13000 | 17,91 | 19,56 | 21,23 |
100 | 1206 (ширина монтажная — 1190) | 1800 — 13000 | 20,11 | 21,76 | 23,43 |
120 | 1206 (ширина монтажная — 1190) | 1800 — 13000 | 22,30 | 23,96 | 25,62 |
150 | 1206 (ширина монтажная — 1190) | 1800 — 13000 | 25,61 | 27,26 | 28,93 |
170 | 1206 (ширина монтажная — 1190) | 1800 — 13000 | 27,81 | 29,46 | 31,13 |
200 | 1206 (ширина монтажная — 1190) | 1800 — 13000 | 31,11 | 32,76 | 34,43 |
2.5. Теплопроводность
Расчет теплоизоляционных характеристик регламентируется следующими документами:
— СНиП 23-02-2003 «Тепловая защита зданий»,
— СНиП 23-01-99 «Строительная климатология»,
— СТО 00044807-001-2006 «Теплозащитные свойства ограждающих конструкций зданий»,
— СНиП II-3-79 «Строительная теплотехника»,
— СП 23-101-2000 «Проектирование тепловой защиты зданий».
Таблица 15. Теплоизоляционные характеристики стеновых и кровельных сэндвич-панелей.
Толщина панели, мм | Стеновые панели, кв.м°С/Вт | Кровельные панели, кв.м°С/Вт | ||
Минеральная вата | Пенополистирол | Минеральная вата | Пенополистирол | |
50 | 1,16 | 1,28 | — | — |
60 | 1,40 | 1,54 | 1,40 | 1,54 |
80 | 1,86 | 2,05 | 1,86 | 2,05 |
100 | 2,33 | 2,56 | 2,33 | 2,56 |
120 | 2,79 | 3,08 | 2,79 | 3,08 |
150 | 3,49 | 3,85 | 3,49 | 3,85 |
180 | 4,19 | 4,62 | 4,19 | 4,62 |
200 | 4,65 | 5,13 | 4,65 | 5,13 |
250 | 5,81 | 6,41 | 5,81 | 6,41 |
Характеристики и особенности строительного материала
Стеновые панели делаются из разных изоляционных материалов, которые защищены жесткими листовыми материалами. Для этого используются ПВХ, пенополиуретан, минеральная вата, ППС (пенополистирол). В независимости от вида, изделия подходят для дешевой и быстрой постройки. Сэндвич панель делается из 3 слоев. Верхний и нижний – защитный, чаще всего для него берут оцинкованную сталь. Она защищена от коррозии, устойчива к перепаду температур и надежная.
Между защитными листами находится теплоизоляционный материал. Главное требование для него – низкий коэффициент проводимости тепла, устойчивость к влаге и долговечность.
Характеристики
Как вы понимаете, говорить о характеристиках сэндвич-панелей «в общем» сложно. Слишком разные могут применяться материалы. И «обшивка», и утеплитель, и толщина всех слоев. Все это разное. И характеристики каждого из компонентов изменяются в широком диапазоне. Поэтому конкретные свойства стоит смотреть уже когда определились с производителем. А пока, чтобы можно было сориентироваться, приведем данные одного из них. Кстати, можете посмотреть таблицы в пункте про типы утеплителей. Это данные с одного из сайтов. В этом разделе приведем данные другого производителя. Заодно сможете оценить разбег значений.
Стеновые сэндвич-панели — технические характеристики одного из производителей
Если сравните две таблицы, то увидите, что в первом случае более высокое теплосопротивление имеет сэндвич с пенополистиролом. Во втором, наоборот — более «теплой» оказалась базальтовая вата. И никто при этом не врет. Просто используют они разные материалы. Вот и все.
Еще может быть интересна несущая способность. Тут ситуация примерно такая же, как с тепловым сопротивлением. Зависит от металла, наличия или отсутствия рельефа, его формы и размеров. Также свою лепту вносят утеплитель и способ соединения слоев. В общем, критериев тоже немало. Так что, значения надо узнавать по конкретному материалу. А таблицу даем только для справки, чтобы вы могли примерно оценить возможную нагрузку.
Несущая способность вполне достойная
Как видите, вполне приличная несущая способность. Это дает возможность делать из сэндвич-панелей не только стены и кровлю, но и перекрытия. Неплохой способ ускорить стройку.
Свойства и характеристики
Сэндвич панели производятся благодаря холодному или горячему прессованию. Таким образом, склеиваются все составляющие данного материала.
Основные технические характеристики:
- Высокая прочность.
- Низкий уровень поглощения влаги.
- Оптимальная теплопроводность.
- Долгий срок службы.
- Устойчивость к температурным перепадам.
- Способность сопротивляться химическим и атмосферным воздействиям.
- Возможность использование от -50 до +60 градусов.
- Выдерживают давление в 0,96 МПа.
- Высокая звукоизоляция.
Под пресс, при помощи загрузочных аппаратов, помещаются облицовочные материалы и внутренний утеплитель между ними. Поверхность промазывается высокопрочным клеем и обжимается прессом под давлением.
