Важность определения вида котлована для строящегося объекта

Типичные ошибки

Чаще всего при обустройстве крепления котлована появляются сложности, которые трудно устранить. Поэтому следует заранее позаботится о соблюдении требований строительных норм и правил:

1. Иногда, после установки шпунта, обнаруживается, что глубина его погружения не соответствует проектной. Это приводит к уменьшению устойчивости конструкции, что повышает опасность обрушения стенок котлована. В таком случае необходимо вынимать шпунт и монтировать его заново.
2. Щели между соседними элементами ограждения – нет прочного соединения замка. Это приводит не только к ухудшению гидроизоляции объекта, но и снижает прочность ограждения. Устранить недостаток можно, переустановив элементы ограждения.
3. Как правило шпунт проникает в почву на несколько метров глубже того уровня, где обустроено дно котлована. Это представляет опасность, если под котлованом находятся коммуникации или конструкции, о которых неизвестно строителям.

   Если до начала работ изыскания были проведены недостаточно хорошо, то это может привести к серьезной аварии следствием которой могут стать ощутимые финансовые потери.

Необходимость исправлять ошибки может значительно повысить расходы на строительство, а значит каждый этап работы необходимо тщательно готовить. Также следует ответственно подходить к выполнению всех технологических операций установки шпунтового ограждения котлована.

Особенности технологического процесса

Вывоз и перераспределение грунта

Разработка и рытье котлованов: этапы подготовки проведения работ

Процесс строительства зданий и сооружений начинается с разработки и рытья котлованов или траншей под фундамент

Этот процесс достаточно сложный и требует не только значительных технических, физических и денежных затрат, но и подготовку важной документации. Поэтому многие строительные организации и частные лица предпочитают не заниматься этим самостоятельно, а привлекать к работе ответственных и квалифицированных исполнителей – компании, которые имеют достаточный опыт по проведению предстоящих работ. В данной статье мы поговорим, как осуществить разработку и рытье котлованов, и какие этапы необходимо пройти для успешного завершения дела

В данной статье мы поговорим, как осуществить разработку и рытье котлованов, и какие этапы необходимо пройти для успешного завершения дела.

Этапы работ при рытье котлована под фундаменты

Ленточный фундамент можно возводить в траншее и в полноценном котловане, это зависит от глубины заложения. Если это траншеи, их ширина принимается на 30 см больше ширины ленты.

1. Строительную площадку очищают от растительности и снимают растительный слой почвы около 20 см. При необходимости проводят осушение или дренаж участка.
2. Траншеи роют в местах расположения внешних и внутренних несущих стен. Их размечают, выставляя угловые колышки со шнурами.
3. Копают от угла, продвигаясь по периметру будущего фундамента и контролируя глубину выемки опускаемой в траншею вехой.
4. Если глубина превышает 70 см, вдоль стенок устанавливают боковые щиты, поддерживаемые распорками, которые одновременно могут служить и элементами опалубки.

Глубокая траншея под ленту Рытьё большого котлована под монолитную плиту зависит от глубины. Если она незначительная, стенки делают вертикальными, а размеры верха и дна будут одинаковыми.

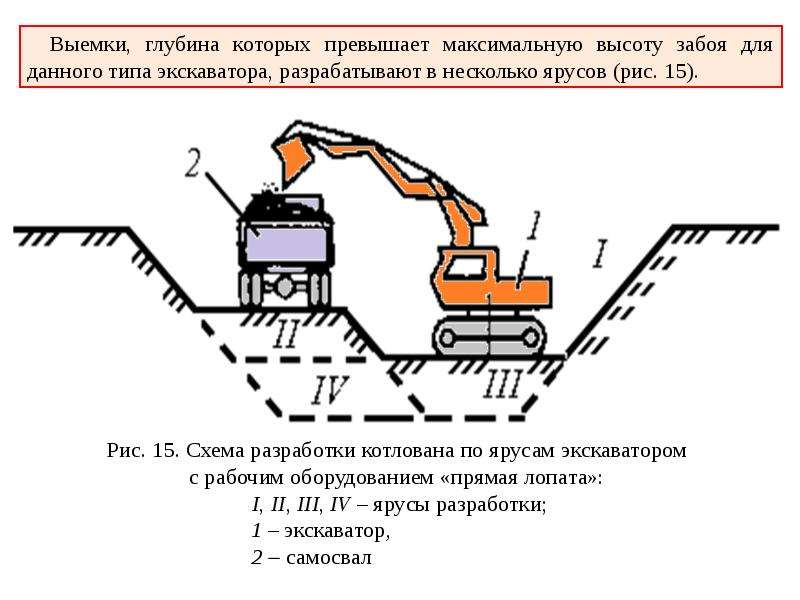

При большой глубине работа идет ступенчато, грунт вынимают постепенно, слоями по 50 см.

Периметр каждой последующей выемки сужается, пока размер не уменьшится до проектного размера дна. Копку производят от центра к краям котлована, с выравниванием каждого слоя.

Копку начинают от центра

Что касается точечных фундаментов: столбчатых, свайных, стаканных, выемку грунта под них можно делать комбинированно. Сначала копают сам котлован, на дне которого забивают сваи и роют траншеи под ростверки или квадратные шурфы под опоры колонн.

Читайте на нашем сайте: глубина траншеи под водопровод.

Объекты строительства как главный результат строительного процесса

Строительная область или строительный процесс представляет собой одну из главных отраслей материального производства. Ведь именно она создаёт базу для развития многих других направлений, предназначенных для удовлетворения первоочередных потребностей жизнедеятельности человека.

Нельзя не отметить, что человечеством накоплен огромный опыт в строительстве, который помогает возводить здания, сооружения, строения, а также другие объекты строительства.

Поэтому для всех, кто планирует коснуться данной сферы, достаточно важно ориентироваться в строительной терминологии, которая регулярно используется в процессе возведения промышленных, жилых и иных объектов недвижимости. Мы постараемся помочь разобраться в тонкостях строительной индустрии. Научим определять, какое функциональное назначение имеют те или иные объекты строительства

Объясним, что представляют собой объекты незавершенного строительства и т.д

Научим определять, какое функциональное назначение имеют те или иные объекты строительства. Объясним, что представляют собой объекты незавершенного строительства и т.д

Мы постараемся помочь разобраться в тонкостях строительной индустрии. Научим определять, какое функциональное назначение имеют те или иные объекты строительства. Объясним, что представляют собой объекты незавершенного строительства и т.д.

Но для начала давайте ознакомимся с основными техническими определениями.Объект капитального строительства

Объекты строительства

Объекты строительства представляют собой отдельно стоящие здания, сооружения или строения. Сюда же можно отнести объекты незавершённого строительства (исключение составляют временные постройки, киоски, навесы и т.п.), строительство которых (возможно, расширение, реконструкция или техническое перевооружение) осуществляется по отдельно разработанному проекту и сметной документации.

На заметку! Если на строительной площадке возводится объект основного назначения без создания подсобных и вспомогательных сооружений, то он подходит под определение «объект строительства».

Стройка

Стройка – технический термин, который определяет совокупность всех возводимых зданий, сооружений и строений разного назначения. То есть, это строительство, расширение, реконструкция, а также техническая модернизация, выполняемые по одной утвержденной проектно-сметной документации (ПСД).

Если вышеперечисленные работы выполняются в соответствии с проектно-сметной документацией (ПСД) как отдельные конкретные объекты, то стройка представляет собой совокупность возводимых, расширяемых, модернизируемых и реконструируемых объектов производственного назначения, которые располагаются на одной или нескольких строительных площадках.

Строительный процесс

Строительный процесс – комплекс технологических операций, которые взаимосвязаны и взаимозависимы. Такая связь обусловлена особенностями самого производственного процесса: снабжения, комплектации и эксплуатации основных фондов как производственного, так и непроизводственного назначения, результатом которого является строительная продукция.Строительство объекта промышленного назначения

Какие есть типы почвы с точки зрения строительства?

Если подразделять грунт с точки зрения строительства, то он бывает следующих типов:

• Сцементированный (скальный) – камнеобразные горные породы, которые поддаются разработке только путем взрыва (по специальной технологии) либо дробления. Это обусловлено их повышенной плотностью и водостойкостью.
• Несцементированный – отличается меньшей дисперсностью и проще поддается обработке. Поэтому разработка может вестись с привлечением спецтехники (бульдозеров, экскаваторов) или вручную. К подобной категории грунта относятся чернозем, песок, суглинки, смешанные почвосмеси.

Благодаря высоким прочностным показателям, они устойчивы к негативным внешним факторам:

• температурным скачкам,
• воздействию влаги.

По сравнению с другими видами грунта, данный тип самый надежный в плане строительства оснований.

скальный грунт в нашей стране редко встречается

Крупнообломочный грунт – это результат раскола скальных пород. Он не подвержен сжатию, равномерно оседает и не пучнится. Благодаря своим природным свойствам он идеально подходит для оснований. Но рекомендуется поверх него укладывать песчаник и глину.

Стоит отметить еще один вид грунта – песчаный. Он включает жесткие частицы в виде зерен.

В зависимости от их величины, песок бывает:

• гравелистый;
• крупный;
• средний;
• мелкий;
• пылеобразный.

От крупности частиц зависит уровень проседания песка, следовательно, и фундамента. Крупнозернистый песок лучше всего. Он меньше подвергается уплотнению и не размывается водой, а также практически не подвержен вспучиванию.

Глинистая почвосмесь состоит из мельчайших чешуйчатых частиц, за счет чего они крепко сцепляются между собой. Промежуточным видом грунта (между песком и глиной) считается супесчаник. В нем содержится до 10% глинистых частиц и до 30% суглинок. Свойства такой почвы зависят от места добычи, состава и влажности. Чем больше она насыщена влагой, тем выше текучесть.

Органогенные разновидности:

• растительная прослойка;
• органический ил;
• грунт с болот и торфяники.

Подобный вариант мало пригоден для возведения фундамента. Это потому, что в таком грунте имеются соли, которые разрушают строительный материал.

Разработка котлована: так ли это просто и как выбрать квалифицированного исполнителя?

Многоэтажка, частный дом, баня, гараж или бассейн – практически любой объект начинается с котлована. Его разработка – трудоемкий процесс, требующий специальных знаний и оборудования. Разобраться в тонкостях рытья поможет данный материал.

Зачем нужен котлован?

Несмотря на то, что для простого обывателя котлован – это огромная яма, на практике значение такого сооружения трудно переоценить. Ведь с него начинается строительство. Котлован – это основа для любого фундамента, в том числе ленточного и столбчатого, а также одна из главных частей строительных работ. Для рытья требуется не только специальная техника – самосвалы и экскаваторы, но и ряд предварительных работ, от которых зависит качество будущего объекта. Прежде чем копать, производятся точные математические расчеты. Благодаря им специалисты оценивают объем и сложность предстоящей задачи, а также определяют, каким образом отвести грунтовые воды от объекта и перенести или обойти имеющиеся коммуникации. От выполненных на этом этапе работ зависит, как быстро будет готов котлован, а также прочность и надежность будущего фундамента. Размеры котлована и его глубина зависят от предназначения проекта, специфики залегания грунтов, а также глубины их промерзания.

От чего зависит стоимость разработки котлована?

Стоимость рытья котлованов зависит прежде всего от размера объекта. Также на цену влияет категория грунта, перепады высоты, время года, наличие отвала и ситуационного плана территории. Дополнительные работы, например, расчистка местности и вывоз мусора, оплачиваются отдельно.

Технология разработки котлована

Технологический процесс начинается с геодезического анализа участка, его планировки и разметки. После этого можно приступать к разработке грунта. Правильный котлован должен учитывать не только габариты фундамента, но и конструкцию опалубки, а также специфику водоотлива. Рытье происходит согласно проекту, на котором обозначены все подземные и наземные коммуникации. На этом этапе осуществляется гидроизоляция, прокладка трубопроводов, перемещение грунта. Выкопанная земля складируется так, чтобы стенки котлована держали форму и не осыпались

Важно, чтобы между рытьем и устройством фундамента не было перерывов. Иначе природные факторы, например, дождь или снег, повлияют на целостность котлована. Чтобы защитить сооружение от воды, используются иглофильтровые установки и водосливы

Зимой нужно защищать землю от замерзания. Завершающим этапом строительства является засыпка и уплотнение грунта, которые осуществляются с учетом гидроизоляции фундамента и коммуникаций

Чтобы защитить сооружение от воды, используются иглофильтровые установки и водосливы. Зимой нужно защищать землю от замерзания. Завершающим этапом строительства является засыпка и уплотнение грунта, которые осуществляются с учетом гидроизоляции фундамента и коммуникаций.

Стандарты качества

Чтобы обеспечить долговечность и безопасность, соблюдение всех строительных норм и правил обязательно. Среди возможных проблем, которые настигают недобросовестных исполнителей, – перекос строения, заболачивание территории и фундамента, повышенная влажность в помещении, грибок и насекомые внутри здания, подтапливание фундамента грунтовыми водами. Чтобы избежать этого, необходим четкий контроль за ходом работ.

Используемое оборудование

Сроки строительства зависят от используемого оборудования при рытье котлованов. Стандартный набор включает: одноковшевые экскаваторы с гибкой и жесткой подвеской в виде лопаты, драглайна, грейфера, землеройно-планировочного и погрузочного элементов. Также используются экскаваторы непрерывного действия, бульдозеры, скреперы, грейдеры-элеваторы, рыхлители и бурильные машины. Для работы потребуются самосвалы, транспортирующие грунт, машины для подчистки выемки дна, уплотнения и отделки откосов.

Можно ли сэкономить на рытье котлованов? Практика показывает, что минимизация расходов обязательно сказывается на сроках, качестве техники и профессионализме исполнителя. В то же время это ответственная работа, ошибки в которой могут дорого стоить. Рекомендуем обратиться к специалистам, оказывающим услуги создания котлованов. Это позволит не только получить хороший результат, но и обезопасить себя от непредвиденных расходов.

Что представляет собой котлованная яма?

Выемка в грунте определенного размера, предусмотренная планом земляных работ и предназначенная для обустройства основы возводимой постройки, называется котлованом. Он имеет собственные размеры и различные формы.

Его габариты – высота, ширина, площадь и объем находятся в прямой зависимости от:

• географических особенностей области;
• уровня залегания грунта;
• условий эксплуатации будущей постройки;
• способности к почвенному промерзанию.

Углубления в земле принимают на себя нагрузку от возводимой конструкции, поэтому должны быть сделаны глубоко и надежно.

Здесь имеют значение:

• период осуществления работ;
• размеры и форма;
• запланированный порядок действий;
• выбор нужной техники.

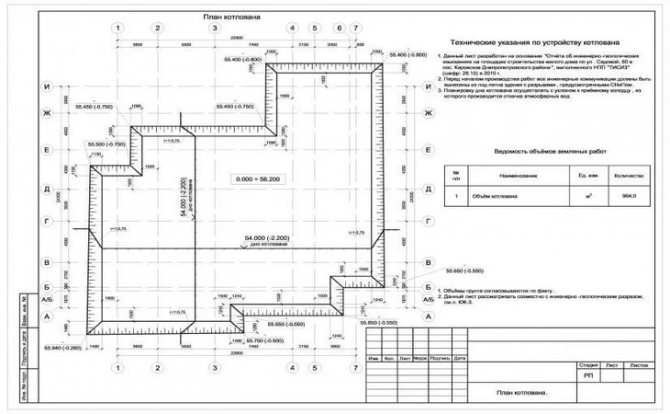

План-чертеж земляных работ может выглядеть так:

Правильная организация рытья земли заключается в учете показателей уровня грунтовых вод, а также во взятии проб грунта, с целью ее исследования. В лабораторных условиях проводятся химические и геологические опыты, которые определяют качество и плотность грунтового материала.

Разработка котлована проводится по всем правилам. В начале и конце работ (сдача готового объекта) обязательно составляются акты, с приложенной сметой по затратам на технику, оборудование, количество привлеченных работников.

Требования СП и СНиП

Принципы и требования к расчетам изложены в нормативных актах по строительству (СП – сводах правил и СНИП – строительных нормах и правилах, ТТК – типовых технологических картах).

Правила сооружения и нормативы земляных работ при устройстве траншей утверждены в:

• СП 45.13330.2012 о земляных сооружениях, в котором изложены основные требования к обустройству ширине траншей, высоте стенок, допустимых отклонениях;
• СП 104-34-96 о производстве земляных работ;
• СНиП 2.05.06-85 о подземной прокладке трубопроводов;
• СНиП III-42-80 о земляных работах.

Требования могут отличаться для газовых трубопроводов, водоводов и других технологических объектов.

Цены на услуги по разработке и устройству

При подготовке сметных расчетов учитывают тип и характеристики планируемого объекта строительства, а также размер фундамента и уточняют вопрос, будет ли котлован размещаться на всей площадке либо только на отдельных его участках.

Кроме того, при составлении смет учитывают:

1. Способ проведения работ — ручной или механический.
2. Типы применяемых механизмов и машин.
3. План перемещения земли и расстояние перевозок.
4. Этап закрепление стен.
5. Присутствие подземных вод и расположение наземных водоемов.
6. Параметры грунта.

Пример сметы можно скачать здесь.

Примерная стоимость на разработку, засыпку, вывоз:

№	Вид операций по расчету	Единицы измерения	Цена, рублей
1	Рытье песчаного грунта вручную	м3	720
2	Разработка глинистого грунта и засоренного грунта с камнем, ручным способом	м3	1000
3	Засыпка грунта методом послойной трамбовки	м3	500
4	Выбор грунта с использованием экскаватора	м3	200
5	Вывоз грунта транспортом	м3	400
6	Обратная засыпка	м3	550
7	Исправление профиля днища — грейдирование	м2	40
8	Уплотнение грунта	М2	109
9	Планировка основания механическими средствами	м2	130

Пример расчета расценок на выемку:

• Периметр выемки, 52 м.
• Площадь выемки, 160 м2.
• Глубина выемки, 3 м.
• Отношение глубины к длине откоса 1 : 2.
• Стоимость копки, 200 руб за куб (1 м3).
• Стоимость транспортировки, 450 руб./м3.
• Объем выборки грунта, 948.00 м3.
• Стоимость работ. 189600 руб.
• Стоимость перевозки грунта, 426600 руб.

Разработка котлована – дело специалистов

Контроль над рытьём котлована должен осуществлять геодезист. Он рассчитывает репер и оси, относительно которых строится здание.

Эти данные рассчитываются на стадии проектирования и специалист в геодезии должен следить, чтобы строители правильно перенесли их из проекта на местность.

На уровне выемки прокладываются различные коммуникации для дома. Современное строительство предполагает на этом же уровне размещение многочисленной инфраструктуры: подземные парковки, торговые и офисные площади. Поэтому проект строительного котлована должен быть выверен до миллиметра и с точностью вынесен на натуру.

Виды траншей и котлованов

Одним из обязательных требований СП является укрепление траншей и котлованов с целью предотвращения непредвиденного обвала грунта на строителей или технику. Выделяют несколько вариантов устройства подобных сооружений:

Прямоугольные траншеи и котлованы с отвесными стенками-опорами. Такой вариант применим, если требуется минимизировать объем земляных работ. Недостатком способа считают необходимость крепления стенок прочными металлическими подпорками для предотвращения обвала. Также устройство отвесных стенок возможно только в местах с глубоким расположением подземных вод или их полным отсутствием.

Сооружения с вертикальными стенками. Востребованы при работе со слабочыпучими грунтами. Также к такому варианту прибегают в случае расположения поблизости отвесных построек. Вертикальные стенки представляют расположенные перпендикулярно поверхности земли доски, минимальная толщина которых составляет 5 см.

Траншеи и котлованы с откосами. Главным преимуществом варианта является отсутствие необходимости использования дополнительных подпорок, что делает возможным привлечение специализированной техники. Минус – большой объем земляных работ, так как такие траншеи получаются довольно широкими.

Характерное отличие траншеи с откосами – это расположение стенок под углом, из-за чего они начинают крениться в сторону. При неверном расчете крутизны велик риск несчастного случая в виде обвала. Чтобы избежать подобной ситуации, необходимо ответственно подойти к определению угла откоса.

Еще один вид сооружений, к которым прибегают при проведении небольших земляных работ, – это канавы. Здесь тоже необходимо продумывать и рассчитывать специальные подпорки для защиты дорог или объектов строительной площадки от возможного разрушения. Крутизна откоса водоотводной канавы равна 1:1,5. Также стоит учитывать, что минимальная глубина кювета должна составлять 0,6 м, ширина – 0,4 м.

Разновидности котлованов

Земляные сооружения такого типа классифицируют по:

• наличию или отсутствию откосов;
• типу боковых стенок;
• виду креплений, которые используют для дополнительной подпорки основания.

Прежде, чем приступать земляным работам и подбору способа укрепления, необходимо:

1. Выполнить геологические изыскания и проанализировать свойства грунтов.
2. Определить максимальные нагрузки, которые предстоит принять слою или слоям. Для этого стоит рассчитать нагрузки от всех конструкций, что будут использованы при строительстве объекта.
3. Рассчитать максимальную глубину выемки, исходя из особенностей фундаментной конструкции.
4. Установить наличие старых водопроводных, газопроводных труб, а также других инженерных коммуникаций или объектов на участке строительства.
5. Определить уровень пролегания подземных вод.
6. Проанализировать климатические особенности местности.

Так, например, при устройстве ленточного или столбчатого фундамента достаточно ручной разработки грунта, которая не требует привлечения специализированных машин. Такой подход исключает необходимость выкапывания габаритных траншей, котлованов или канав с последующим устройством откосов, подпорных стенок или других укреплений.

При строительстве крупных объектов потребуется привлечение землеройной техники, при помощи которой удастся извлечь большую часть грунта. Зачистку траншеи или котлована после работы машин проводят уже вручную. И в этом случае потребуется предусмотреть укрепление стен котлована при помощи откосов.

Виды и назначение траншей

К рытью траншей приступают преимущественно при прокладке газопроводных, водопроводных, канализационных труб или других инженерных сетей. Для формирования выемок привлекают специализированную технику, что позволяет снизить расходы на проведение земляных работ и удешевить общую стоимость строительства, ремонта или реконструкции. Если рассматривать траншеи по назначению, то их делят в зависимости от типа прокладываемых коммуникаций на:

водопроводные и канализационные;

газопроводные;

дренажные;

электрические или кабельные.

Также существуют траншеи для заземления. По форме сооружения бывают прямоугольной, трапециевидной или смешанной формы. Часто для повышения безопасности строительных работ и предотвращения обвалов стенок при рытье траншеи предусматривают распорки. Однако нередко прибегают к возведению откосов или насыпей, которые также требуют учета угла.

Технологии закрепления грунтов

В зависимости от геологических характеристик строительного участка и климатических особенностей местности, глубины выемки, особенностей сооружаемой или реконструируемой постройки на практике применяют различные способы закрепления грунтов. Технологии позволяют улучшить их в плане сопротивления разрушению. В СНиП111-4-80 выделены следующие способы закрепления:

• термический;
• цементный;
• с помощью цементного раствора.

Очень часто используют различные виды механических креплений. По конструкции различают такие их типы:

• подкосные;
• консольно-распорные;
• распорные;
• консольно-анкерные;
• консольные.

Выбор типа крепления производят на основании вышеизложенных факторов, влияющих на правильное проведение работ.

По исполнению и возможности быстрого монтажа-демонтажа выделяют следующие разновидности крепежа:

• стационарный;
• инвентарный;
• с промежутками;
• сплошной.

Закрепление стен выемки

Верхняя часть креплений после их монтажа должна возвышаться над бровкой котлована или траншеи более чем на 0,15 м. При этом саму установку выполняют сверху вниз во время выемки земляных масс, а разборку – в обратном направлении при засыпке.

Распорный тип креплений получил наибольшее распространение. Используют данный вариант, если глубина траншеи не превышает 3 м. Состоит конструкция из таких элементов:

• щитов;
• распорок винтовых, либо рам;
• стоек.

Закрепление боковых поверхностей траншей проводят сразу после их отрывки.

На слабых, влажных почвах используют консольно-распорные или консольные типы креплений. Глубина выемок при этом должна находиться в пределах 3 м.

Разновидностью креплений консольного типа являются шпунтовые. Ими закрепляют стены глубоких котлованов, где присутствуют большое давление с боков и тяжелые гидрогеологические условия.

Подкосные ограждения используют редко, потому что они затрудняют проведение работ.

В роликах ниже показаны различные способы закрепления грунта склонов котлована.

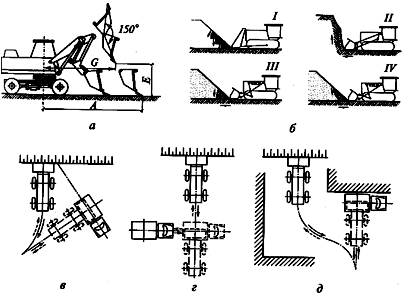

Процесс формирования уклона экскаватором продемонстрирован в следующих видео.

https://youtube.com/watch?v=i098DSt_tYU

Придание устойчивости боковым поверхностям котлованов – это первое требование, которое предъявляется при их создании. С целью обеспечения безопасных условий труда, предотвращения осыпей и соблюдения технологии строительства возводят выемки с откосами требуемой крутизны.

Если глубина котлована не превышает 1 м, то на любом виде грунта уклон на боковых поверхностях не делают, а для твердых пород оставляют вертикальные стены выемки и при заглублениях до 2 м. Откосы котлованов формируют по таблицам СНиП, если глубина до 5 м. После превышения этого значения – выполняют специальные расчеты.

Требования к безопасности проведения земляных работ

Основные требования к безопасности проведения земляных работ определены в Строительных нормах и правилах Российской Федерации “Безопасность труда в строительстве. Часть 2. Строительное производство. СНиП 12-04-2002”, утвержденных в Постановлении Госстроя России от 17.09.2002 N 123.

В соответствии с п. 5.1.1 указанных Строительных норм и правил при выполнении земляных и других работ, связанных с размещением рабочих мест в выемках и траншеях, необходимо предусматривать мероприятия по предупреждению воздействия на работников следующих опасных и вредных производственных факторов, связанных с характером работы:

• обрушающиеся горные породы (грунты);
• падающие предметы (куски породы);
• движущиеся машины и их рабочие органы, а также передвигаемые ими предметы;
• расположение рабочего места вблизи перепада по высоте 1,3 м и более;
• повышенное напряжение в электрической цепи, замыкание которой может произойти через тело человека;
• химически опасные и вредные производственные факторы.

При наличии указанных опасных и вредных производственных факторов безопасность земляных работ должна быть обеспечена на основе выполнения содержащихся в организационно-технологической документации (ПОС, ППР и др.) следующих решений по охране труда:

• определение безопасной крутизны незакрепленных откосов котлованов, траншей (далее – выемки) с учетом нагрузки от машин и грунта;
• определение конструкции крепления стенок котлованов и траншей;

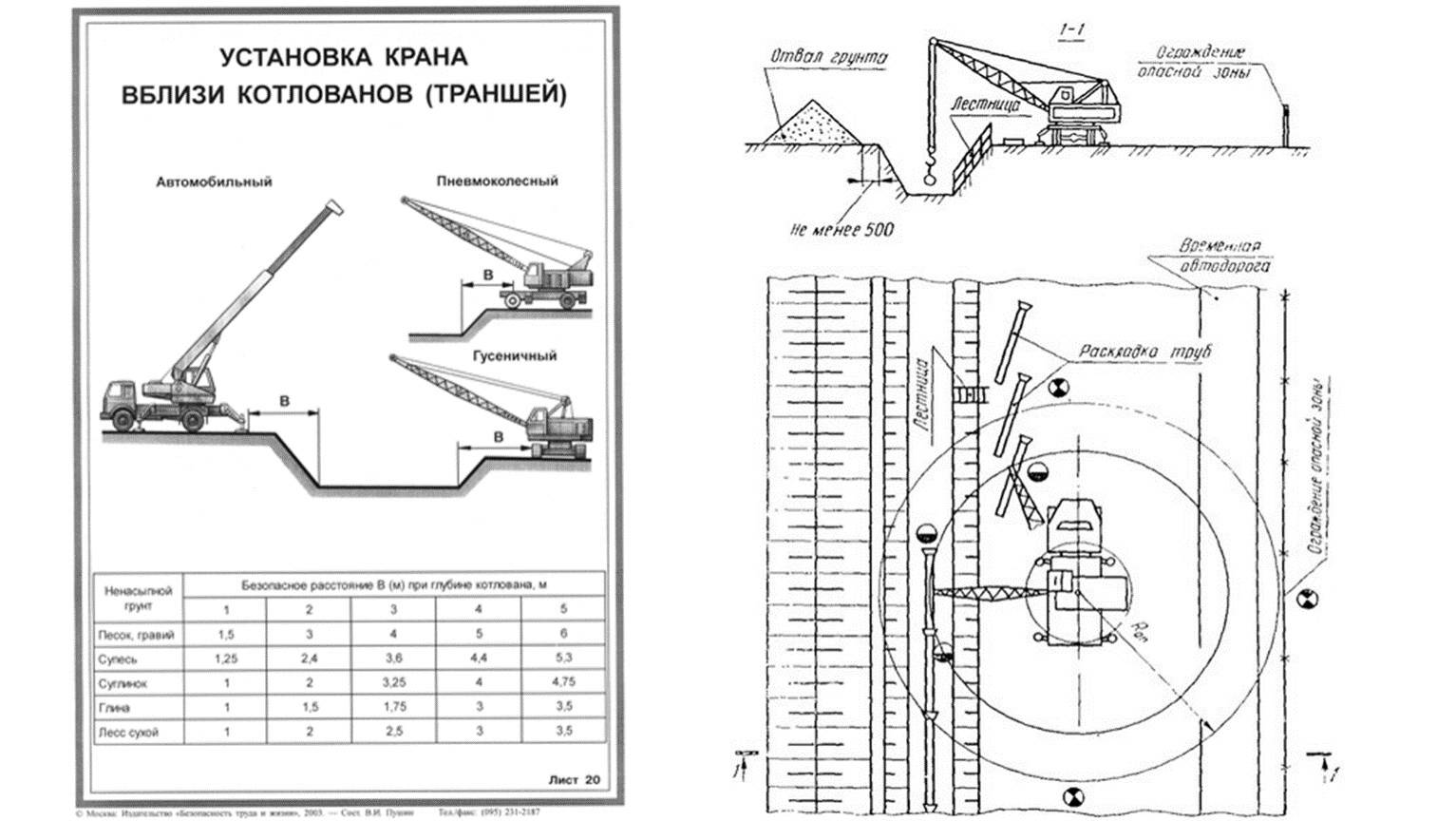

• выбор типов машин, применяемых для разработки грунта, и мест их установки;
• дополнительные мероприятия по контролю и обеспечению устойчивости откосов в связи с сезонными изменениями;
• определение мест установки и типов ограждений котлованов и траншей, а также лестниц для спуска работников к месту работ.

С целью исключения размыва грунта, образования оползней, обрушения стенок выемок в местах производства земляных работ до их начала необходимо обеспечить отвод поверхностных и подземных вод.

Место производства работ должно быть очищено от валунов, деревьев, строительного мусора.

Производство земляных работ в охранной зоне кабелей высокого напряжения, действующего газопровода, других коммуникаций, а также на участках с возможным патогенным заражением почвы (свалки, скотомогильники, кладбище и т.п.) необходимо осуществлять по наряду-допуску после получения разрешения от организации, эксплуатирующей эти коммуникации, или органа санитарного надзора.

Производство работ в этих условиях следует осуществлять под непосредственным наблюдением руководителя работ, а в охранной зоне кабелей, находящихся под напряжением, или действующих газопроводов, кроме того, под наблюдением работников организаций, эксплуатирующих эти коммуникации.

В случае обнаружения в процессе производства земляных работ не указанных в проекте коммуникаций, подземных сооружений или взрывоопасных материалов земляные работы должны быть приостановлены до получения разрешения соответствующих органов (п. п. 5.1.2 – 5.1.4 Постановления Госстроя России от 17.09.2002 N 123).

В соответствии с п. п. 20.2 – 20.5 “ПОТ РО 14000-005-98. Положение. Работы с повышенной опасностью. Организация проведения” (утв. Минэкономики РФ 19.02.1998) производство земляных работ в зоне расположения подземных коммуникаций (электрических кабелей, кабелей связи, газопроводов и др.) допускается только с письменного разрешения организации, ответственной за эксплуатацию этих коммуникаций. К разрешению должен быть приложен план (схема) с указанием расположения и глубины заложения коммуникаций.

Плотины, дамбы и каналы

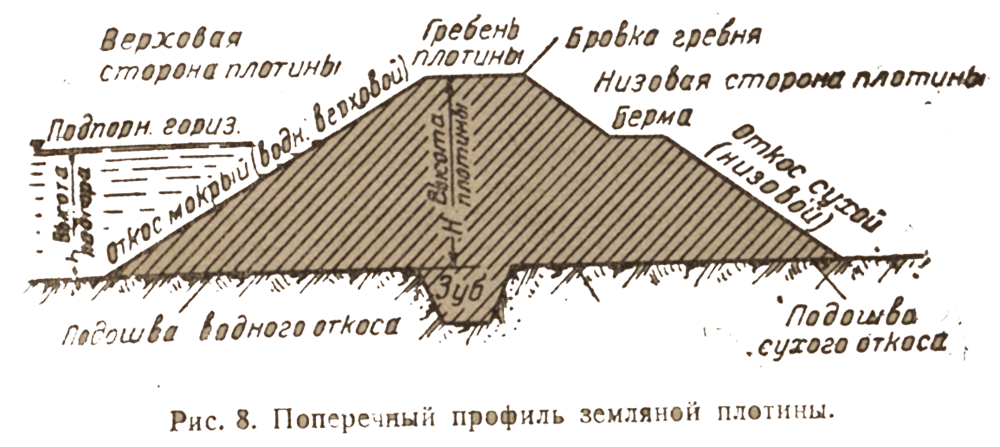

Для того чтобы поднять уровень воды на реках и иных водостоках, устраиваются плотины. Плотины могут устраиваться из различных материалов, в частности из земли. На рис. 8, снизу, дан поперечный разрез по земляной плотине. На нем показаны все основные части плотины.

Для того чтобы вода не просачивалась через тело плотны, надо сооружать плотину из водонепроницаемых грунтов (глина). Отсыпается глина по слоям толщиной 10-20 см в каждом слое и тщательно трамбуется тяжелыми катками. Откосы плотины со стороны воды должны укрепляться каменной наброской или другими способами.

Дамбы служат для защиты населенных мест или промышленных предприятий и сооружений от затопления во время разливов рек. Дамбы — это обычная насыпь, достигающая иногда значительных размеров. Устраиваются дамбы вдоль берегов рек или ручьев.

Методы разработки грунта

Выбор конкретного способа осуществления земляных работ зависит от ряда факторов, среди которых свойства грунта, объем работ, тип земляного сооружения и гидрогеологические условия на конкретном земельном участке.

Проводить земляные работы можно двумя способами:

• вручную с использованием физического труда и ручных инструментов;
• с использованием средств механизации.

Как правило, выбирается тот способ, который при максимальной экономической целесообразности позволяет уложиться в заданные временные рамки. Практика показывает, что чем больше требуется земляных работ на объекте, тем более выгодным является их механизированное осуществление при условии возможности нормальной и продуктивной эксплуатации спецтехники.

Ручная разработка грунта

Такой подход преимущественно востребован при сравнительно небольших объемах земляных работ, а также там, где нет возможности использовать спецтехнику. Чаще всего вручную копаются траншеи и ямы для свайных фундаментов, а также для прокладки некоторых видов коммуникаций.

Основными инструментами для ручной выемки грунта являются лопаты и заступы. Повысить производительно можно с помощью применения средств малой механизации, таких как электрические и пневматические лопаты, отбойные молотки, ломы и др. Особенно актуальны данные инструменты при выемке плотных грунтов, которые перед разработкой нужно предварительно разрыхлять. Стоит отметить, что рыхление примерно втрое повышает скорость выборки грунта. Если нет возможности применения для рыхления пневматических инструментов, их можно заменить традиционными ломами, клиньями, кирками и кувалдами.

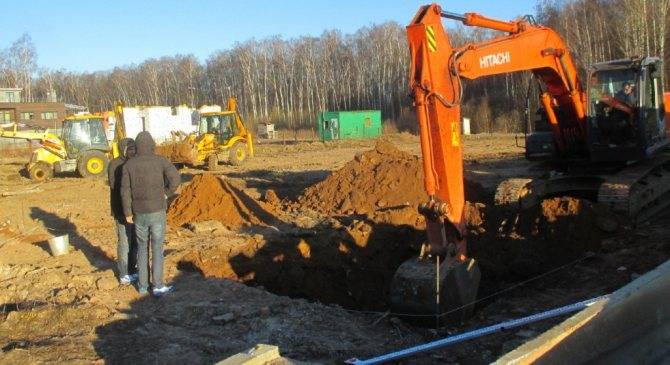

Механизированная разработка грунта

Механизированная разработка грунта экономически целесообразна при больших объемах земляных работ.

Для достижения наибольшей скорости их выполнения применяются следующие виды спецтехники:

• одноковшовые строительные экскаваторы;
• экскаваторы непрерывного действия (цепные или роторные многоковшовые, скребковые и др.);
• бульдозеры;
• грейдеры;
• скреперы;
• рыхлители;
• бурильные машины.

Также к технике механизации разработки грунта относятся вспомогательные машины, предназначенные для его транспортировки.
