Параметры профиля для гипсокартона и разновидности

Межкомнатные

Как самостоятельно смонтировать гипсокартонную перегородку?Часто, когда идет ремонт в квартире, ее владельцы задумываются над тем, чтобы разделить пространство какой-то комнаты на несколько отдельных зон с помощью возведения перегородки. Чтобы решить такую задачу, как правило, используют гипсокартонные листы. Итак, как правильно самому разделить комнату с помощью гипсокартонной конструкции?

Межкомнатные перегородки своими руками

Для того, чтобы осуществить такой вид работы понадобятся прежде всего гипсокартонные листы. Чтобы определить с точностью необходимое количество гипсокартона, нужно рассчитать двойную площадь перегородки, которую вы планируете возвести. Данный подсчет связан с тем, что отделка стены гипсокартонными листами производится с двух сторон.

Для монтажа перегородки собственными силами с помощью гипсокартона нужно использовать специальный профиль. Чтобы определить нужный размер профиля, сперва стоит определить ширину будущей перегородки.

Кроме того, когда будет выполнятся монтаж гипсокартонной конструкции, для работы понадобятся шурупы, саморезы и сверло по бетону со специальной победитовой головкой.

Работа по возведению перегородки своими руками начинается с того, как хозяин квартиры определяет место, где он хочет ее установить.

• После этого мелом нужно разметить периметр будущей стены.
• Далее, при помощи дрели необходимо просверлить несколько отверстий на поверхности стены и пола для шурупов, которые позволят быстро смонтировать перегородку.

При помощи шурупов закрепляется рама из профилей, которая устанавливается потом. Для устойчивости и прочности необходимо дополнительно закрепить раму саморезами.

• После этого на внутренней поверхности рамы монтируют дополнительные профили, которые немного меньше по размеру, чем основные профили.
• Крепление осуществляется также. Когда все эти работы выполнены, можно приступать с уверенностью к установке на раме гипсокартонных листов.
• Монтаж производится с помощью саморезов, которые уже использовались на предыдущих этапах.

В результате работы, получается полноценная прочная перегородка, которую можно декорировать любым образом, придавая презентабельный вид. Например, можно обклеить ее обоями или создать декоративную штукатурку.

Только после всего этого межкомнатная гипсокартонная перегородка сможет служить долго, а если работа была выполнена качественно, тогда она будет надежной и прочной.

Расчёт количества направляющих для стен и потолка

Перед походом в магазин рекомендуется рассчитать точное количество необходимого материала для потолка и стен. Для стен используется формула (Д+В)*2*1,2:3, где:

• Д — длина;
• В — высота;
• 1,2 — коэффициент поправки;
• 3 — длина профиля

Пример: (4+2,5)*2*1,2:3=5,2. Получается число необходимых профилей, его всегда округляют в большую сторону.

Для потолка применяется другая формула Д:60*1,2. Длина помещения делится на 60 см, умножается на поправочный коэффициент. Если взять значения из предыдущего примера, получается 400:60*1,2=8. Получаем число необходимых профилей для потолка.

Благодаря изучению особенностей и назначения профилей можно самостоятельно выбрать подходящий материал, а применение формулы позволит приобрести нужное количество.

Составляющие каркаса

В большинстве случаев материалом для изготовления профилей служит лента из стали. Толщина такой ленты составляет менее 1 мм. По внешним характеристикам она выглядит, как длинная рейка из металла.

Стальные ленты, которые принято использовать для производства этих деталей, обладают многочисленными достоинствами. Поэтому их популярность среди потребителей так высока.

Подобные профили усиливают уровень жесткости конструкции без ненужного утяжеления.

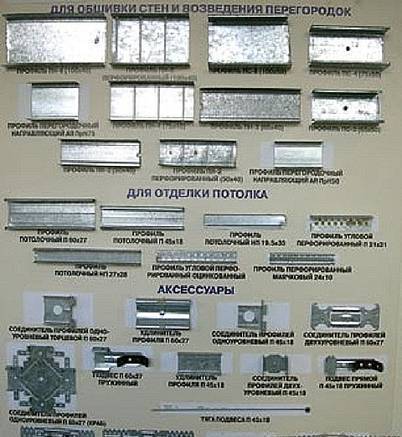

Предложение современного рынка включает несколько разновидностей подобных материалов, плюс дополнительные элементы.

Для возведения конструкции из ГКЛ потребуются:

• стоечные профили;
• перемычки;
• направляющие (они же основные).

Рекомендации перед началом работ

До начала работы ознакомьтесь с правилами. Эта информация позволит избежать серьезных ошибок.

1. Монтаж каркасной основы осуществляется только после того, как были установлены все элементы коммуникационных систем. Сюда относится проводка, вентиляция, сантехника.
2. При работе с деревянным основанием пола для фиксации перегородки в этой зоне рекомендуется использовать шурупы для деревянных поверхностей.
3. Если каркас имеет двойную структуру, направляющие и стойки обрабатывают герметиком, чтобы исключить шум.
4. Горизонтальные стыки размещают вразбежку.
5. Кабели прокладывают перпендикулярно по отношению к стоечным элементам.
6. Звуко- и теплоизоляционные материалы укладываются после завершения монтажа электрической фурнитуры.

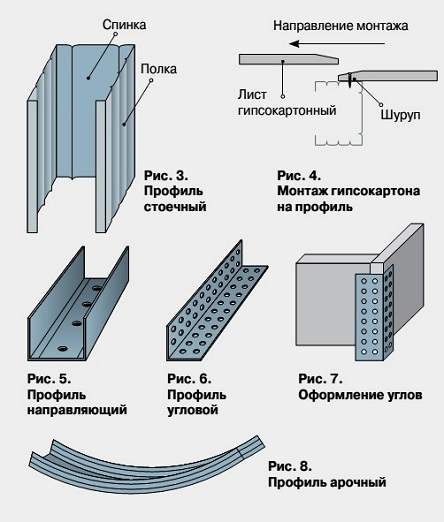

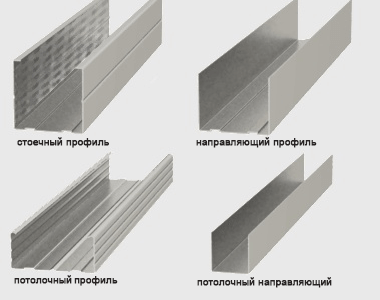

Виды профилей для гипсокартона и их назначение

Разновидности условно делятся на два типа:

• Стоечный (основной).
• Направляющий.

Основной компонент — несущая составляющая каркаса. К ней прикрепляется отделка. Профиль с «С»-образной формой сечения, с загнутыми краями.

Стоечный элемент маркируется:

• ПС или CW — для стен и перегородок.
• ПП или CD — потолочный профиль.

Направляющая деталь крепится к основанию по периметру площадки (есть отличная статья про монтаж каркаса здесь). В них вставляются стоечные профиля. Сечение — «П» — образная форма. Маркировка:

• ПНП или UD — для потолка.
• ПН или UW — основа для установки перегородок и стен.

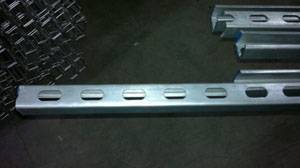

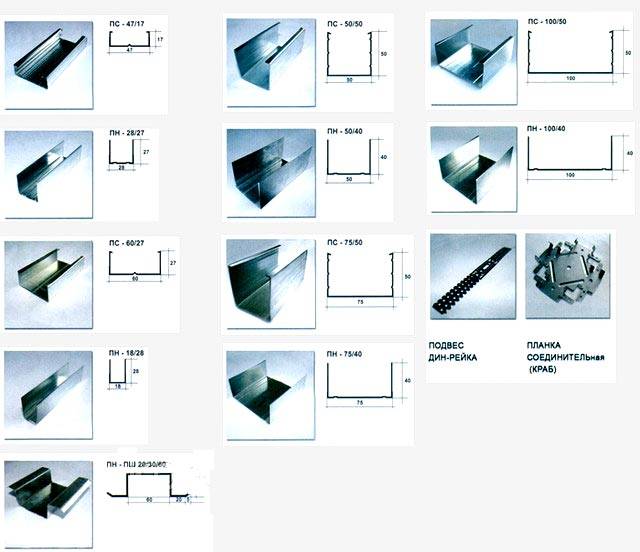

Стоечный ПС профиль — полоса из оцинкованной стали с сечением. Имеет продольные канавки для лучшей жесткости. Применяется при облицовке стен и перегородок в качестве стоек вертикали.

«ПН» — металлическая полоса, направляющая для «ПС» профиля. Размеры элемента, выбираются исходя от параметров стоечного компонента.

«ПП» — линия из оцинкованного металла, на полке и спинке — три продольных углубления. Потолочный профиль применяется для изготовления одноярусный и многоуровневых поверхностей.

«ПНП» — деталь для подвесного потолка, используется совместно с профилем «ПП».

Крепеж для профиля гипсокартона

Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям:

Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.

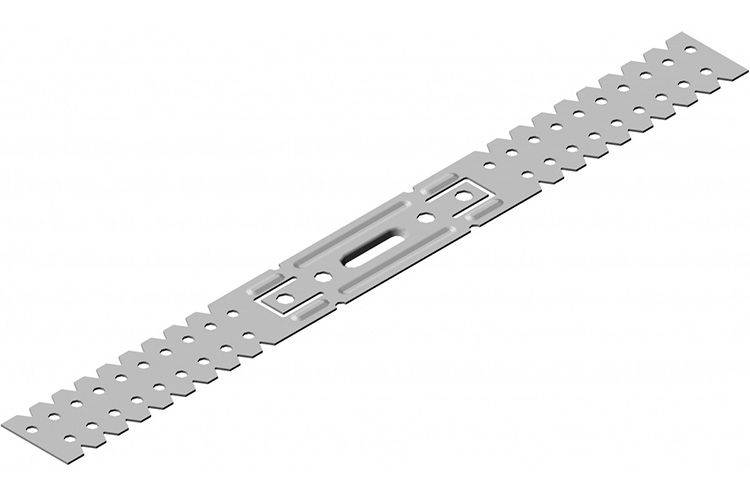

• Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном

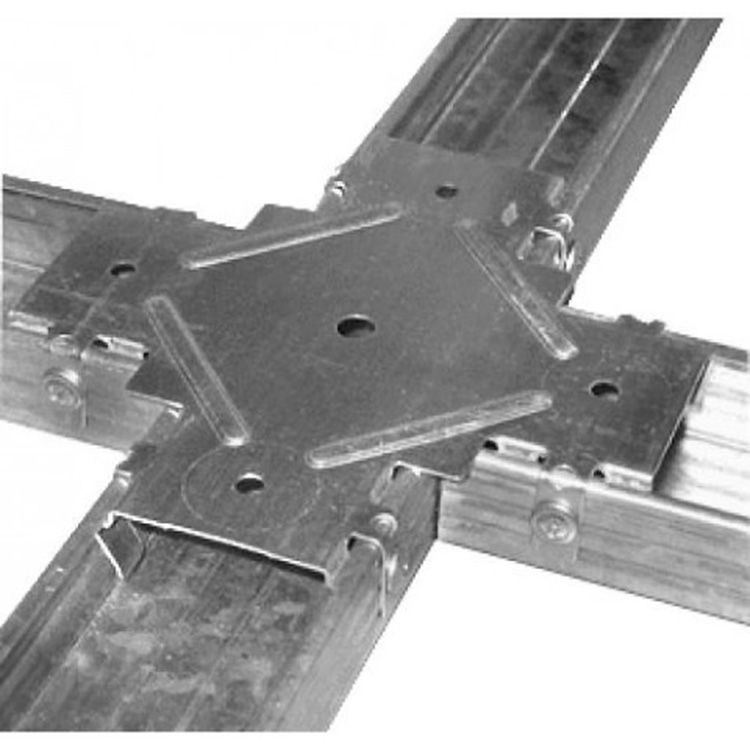

• Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом
• Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей

Существуют различные виды профилей относительно их применения. Алюминиевый профиль для витрин позволяет создать красивое торговое оборудование различных форм, которое будет достаточно прочным, чтобы выдержать большую нагрузку.

Также рекомендуем прочитать об алюминиевом профиле для стекла в этой статье, которая содержит подробную инструкцию по монтажу.

Заключение

Для профессионального мастера обычно достаточно краткого описания параметров всех конструктивных элементов гипсокартонной конструкции. Однако если приходится с этим устройством столкнуться впервые, лучше получить визуальную информацию. С этой целью рекомендуется ознакомиться с видео, позволяющее глубже вникнуть в процесс выбора крепежных элементов для гипсокартона и наглядно демонстрирующее характеристики каждого из них.

В заключение надо отметить, что не стоит пренебрегать отдельным разновидностями профилей для гипсокартона или крепежных элементов, заменяя их теми, что есть в наличии. Иногда такая практика приводит к тому, что гипсокартонная система получается ненадежная.

Видео о видах профилей для гипсокартона

Установка различных профилей для гипсокартона: монтаж направляющего профиля UW на пол, монтаж несущих профилей CW, установка направляющего профиля UW на потолок.

Способы монтажа профилей для гипсокартона. Для чего нужен просекатель?

Как выбрать профиль для ГКЛ

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Толщина металла

Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.

Выбор производителя

Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.

В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.

Такой вариант есть у ГИПРОКА

У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.

https://youtube.com/watch?v=eFjOfgd8BQ4

Крепежные элементы

Для фиксации профиля используются дюбели либо саморезы. Их забивают или закручивают в местах пересечения соседних элементов. В качестве крепежных элементов могут выступать:

подвесы, используемые при монтаже потолков. При необходимости их всегда можно согнуть, чтобы получить пластину нужного размера;

Функциональный элемент

крабы, имеющие характерную крестообразную конфигурацию. С их помощью можно обеспечить жесткое соединение пересекающихся планок;

Сформировать надежное соединение несложно

• двухуровневые кронштейны, актуальные при устройстве многоуровневого потолка;
• угловые скобы, устанавливаемые на торцах элементов конструкции.

Что такое металлопрофиль

Каркасные профили — это тонкие металлические изделия, которые делают из оцинкованного листа, раскатанного холодным методом, алюминия или пластика.

Обычно они имеют Т-, Г- или П-образную форму с полостями. Различают профили для гипсокартона:

• Угловые;
• Плоские;
• В форме швеллера.

Применяются в качестве несущих элементов для ГКЛ при:

1. Создании уровневых потолков;
2. укреплении гипсокартонных кромок;
3. формировании «скелета» криволинейных конструкций, арок;
4. монтаже перегородок;
5. обшивке стен, потолков со значительными перепадами на поверхности;
6. внутреннем настенном либо потолочном утеплении, звукоизоляции

Производством длинномеров занимается огромное количество фирм, в частности такие известные как — Кнауф и Гипрок.

Существует множество разновидностей металлопрофиля, в которых очень важно разбираться и правильно уметь их выбрать, в противном случае, при монтаже «из чего попало», получается неровная, непрочная поверхность либо напротив — нецелесообразно жесткая и чрезмерно дорогостоящая

Как выбрать профиль для ГКЛ

Перед выбором планок нужно принять во внимание следующее:

1. Толщина стали или алюминия должна быть не менее 0.55 мм. В противном случае непрочная обрешетка деформируется. Выбор излишне толстого металла также не оправдан. Он тяжелый и создаст проблемы при монтаже каркаса для гипсокартонных листов.
2. Следует выяснить, совпадают ли фактические размеры планок с заявленными габаритами. Иначе собрать геометрически точную обрешетку на потолке или стенах не получится.
3. Профиль покупается для себя, не стоит гнаться за максимально дешевым материалом. Такие варианты обычно некачественные.
4. Следует посмотреть, как складируются изделия. При хранении в уличных условиях они должны быть защищены навесом и храниться в пленке.
5. Правильно и надежно: приобрести профили, упакованные в фирменную тару.
6. Планки не должны быть повреждены, погнуты, сломаны. Без задиров металла на торцах и кромках.

Последовательность установки

Выбирать следует продукцию ведущих производителей. В России профиль должного качества делают компании:

• Knauf;
• Kraf-Synergy;
• Металлист;
• Proff-Сталь;
• Анкар-Профиль;
• Gyproc (Гипрок).

Толщина металла

Важнейшие размеры направляющего профиля и стоек – их толщина. Она оказывает влияние на прочность, жесткость, надежность и долговечность конструкции.

Виды и размеры профиля

Чем планки толще, тем шире сфера их использования. Ведь они гарантируют продолжительный срок службы нагруженного гипсокартоном каркаса. Однако и стоимость изделий больше.

Производители делают стойки и направляющие для гипсокартона различной толщины: от минимальной, 0,35 миллиметра, до максимальной – 0,6. Различия между ними легко определить, если взять планку в руки.

Одни профили жесткие и тяжелые, не изменяющие свою форму и геометрию. Это изделия толщиной 0,5–0,6 мм. Другие сделаны из слишком тонкого материала. Они провисают, гнутся в разные стороны, если швеллер приподнять за один конец.

Компания «Кнауф» производит планки одинаковой толщины. Она составляет 0,6 мм.

Варианты

При стандартной высоте стены 250–285 см, размеры стоечного профиля должны составлять 100х50, 75х50, а толщина 0,5–0,55 мм. Когда берутся более тонкие планки, при установке гипсокартона шурупы-саморезы прокручиваются. На жесткость каркаса можно не полагаться – он изгибается.

Если на перегородке мансарды, гостиной, спальни будет навешиваться дверь или бытовая техника, мебель, каркас делается из усиленных профилей. Их толщина составляет 2 мм.

Профили минимальных размеров, 50х50 и толщины 0,35–0,45 мм, можно использовать для обустройства короба, закрывающего трубы канализационной, водопроводной системы. Можно взять и ПП-элементы, а периметр каркаса собрать из уда-профиля (UD) габаритами 27х28 мм.

Ширина профиля

Подбирая ширину металлопрофиля, нужно учитывать размеры листов гипсокартона, толщину будущей перегородки или высоту подвесного потолка

Принимается во внимание и сложность архитектурных форм, которые будет поддерживать, направлять гипсокартонный каркас

Названия изделий

Тут задействованы такие моменты:

1. Нормы прочности, жесткости. В комнатах, через которые много ходят (коридор, прихожая, кухня, офис и пр.), следует применять стартовый профиль шириной 7,5 см, а еще лучше устанавливать 100 мм. При сооружении перегородок из гипсокартона, на которые не воздействуют сильные нагрузки, используется аналог размерами 40х50 мм.
2. Требуется проложить внутри конструкции инженерные коммуникации. Это водопроводные, канализационные или вентиляционные трубы, водосток. Например, для трассы диаметром 5 см должен стоять каркас толщиной от 7,5 см и больше.
3. Требования к звукоизоляции и утеплению. Так, если в каркас будет вставляться минеральная вата, размеры элементов должны составлять 100х50 мм. Навесной потолок с хорошей шумоизоляцией делается из профиля размерами 60х27 мм.

Виды профилей под гипсокартон и их назначение

Для человека далекого от строительства и ремонтных работ специфические термины, которые используют специалисты при выборе металлопрофилей, могут показаться абракадаброй.

Но как оказалась, профили действительно отличаются один от другого как минимум по трем параметрам:

• Внешнему виду;
• Предназначению;
• Размерам.

Для того, чтобы разобраться в вопросе выбора металлопрофилей и была составлена эта инструкция. Из нее вы узнаете не только как выбрать профиль для гипсокартона, но и какие инструменты вам будут необходимы для работы, а также полезные советы и маленькие хитрости при работе с этими материалами.

Профиль перегородочный для гипсокартона. Размеры и виды.

Направляющие профили (UD).

Данный вид годится не только для потолков, а ещё и для гипсокартонных перегородок и обшивки стен. Рассмотрим подробнее: в спинке этих изделий имеются отверстия для дюбилей (8 миллиметров). Профили имеют форму в виде русской буквы «П», а также различаются по размерам.

Размеры: (первая цифра – ширина спинки, вторая – ширина полки)

• 50 х 40 миллиметров
• 65 х 40 миллиметров
• 75 х 45 миллиметров
• 100 х 40 миллиметров

Стоечный профиль (CD).

Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.

Выпускаются размеры:

• 50 х 50 миллиметров
• 65 х 50 миллиметров
• 75 х 50 миллиметров
• 100 х 50 миллиметров

Усиленный (UA).

Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.

Размеры профиля:

• длина – от 3 до 6 метров
• высота боковых частей – 40 миллиметров
• ширина основания – 50 – 100 миллиметров
• толщина заготовки – 2 миллиметра

Угловой – (ПУ защитный).

Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.

• Длина – 3 метра
• Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра

Маячковый профиль (ПМ).

Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.

Размеры:

• Длина – от 2,5 до 3 метров
• Ширина – от 22 до 60 миллиметров
• Толщина металла – от 0,33 до 55 миллиметров
• Выступ маячка – от 6 до 10 миллиметров

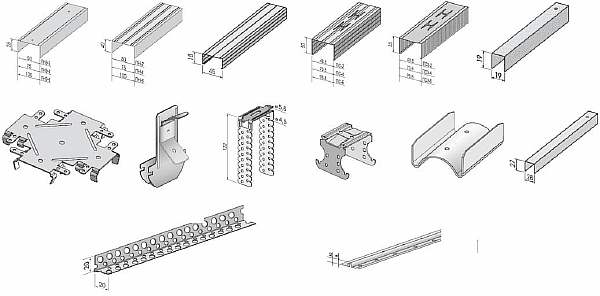

Виды профилей для гипсокартона: из чего монтируется каркас

В этой статье мы рассмотрим: Виды профилей для гипсокартона: разновидности и назначение Крепеж для профиля гипсокартона

Ни для кого не секрет, что закрепить листы гипсокартона в воздухе невозможно – для этого необходимо какое-то основание. Как правило, его либо фиксируют к стене клеем, либо прикручивают на каркас, набранный из металлических профилей.

Если с приклеиванием все более или менее понятно (здесь ничего, кроме клея, не понадобится), то для создания полноценного несущего каркаса используется масса разнообразных профилей и всевозможных соединительных элементов, без которых не обходится ни один монтаж сложных конструкций. Изучением этих элементов каркаса мы и займемся в этой статье. Вместе с сайтом stroisovety.

org мы подробно изучим все виды профилей для гипсокартона, сопутствующих крепежных изделий, определимся с их назначением, размерами и целесообразностью использования в той или иной ситуации.

Виды профилей для гипсокартона фото

Виды профилей для гипсокартона: разновидности и назначение

Все конструкции из гипсокартона монтируются с использованием двух основных видов профилей – изделия для обшивки отдельных плоскостей и так называемые перегородочные профили. Начнем, пожалуй, с плоскостных металлических профилей для гипсокартона.

Профили для обшивки стен и потолков

Как правило, для создания большинства стеновых и потолочных конструкций применяются два вида профилей – ud, cd и так называемый арочный профиль для гипсокартона. Они имеют стандартные размеры и отличаются друг от друга только толщиной металла и длиной.

Направляющий профиль для гипсокартона ud. Основное назначение этого профиля – создавать плоскость будущей обшиваемой поверхности. Если речь идет о формировании каркаса для обшивки гипсокартоном стен или потолка, то именно он устанавливается по всему периметру будущего каркаса. Этот профиль под гипсокартон имеет следующие габариты: ширина 25мм и длина 3000мм. Основным критерием надежности таких профилей является толщина используемого для их изготовления металла. Следует понимать, что чем толще используемая сталь, тем профиль надежнее и соответственно имеет большие возможности. К примеру, профиль из тонкой стали можно использовать исключительно для обшивки стен, а вот его более надежного собрата, изготовленного из толстолистовой стали, с таким же успехом можно применять и для сооружения потолочных конструкций.

Металлический профиль для гипсокартона ud

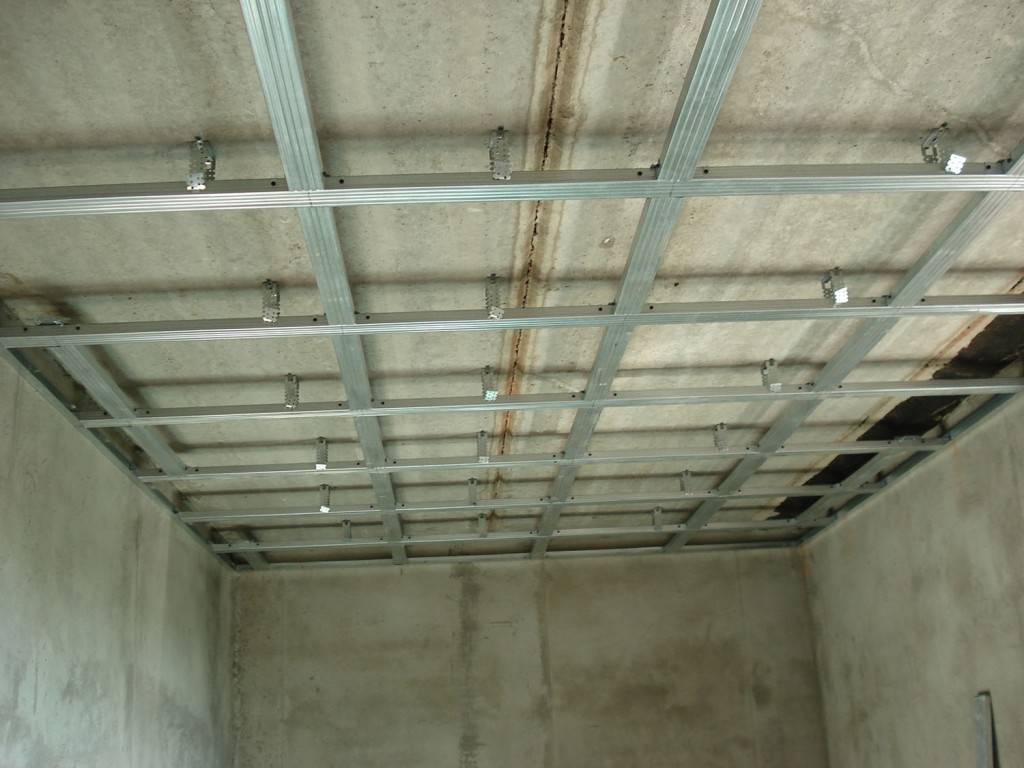

Несущие профили cd. Профили этого типа используются для окончательного формирования металлического каркаса и возлагают на себя основную несущую нагрузку – именно к ним крепится гипсокартон и именно они в полной мере ответственны за жесткость и надежность каркаса. Как и в случае с направляющими ud, несущие профили для гипсокартона могут производиться из металла разной толщины. Чем тоньше используемая сталь, тем профиль менее надежен и, как следствие, при монтаже требует установки гораздо большего количества крепежных элементов. Ширина cd-профиля для гипсокартона составляет 60мм, толщина 25мм, а длина может быть как 3000, так и 4000мм.

Профиль для крепления гипсокартона cd

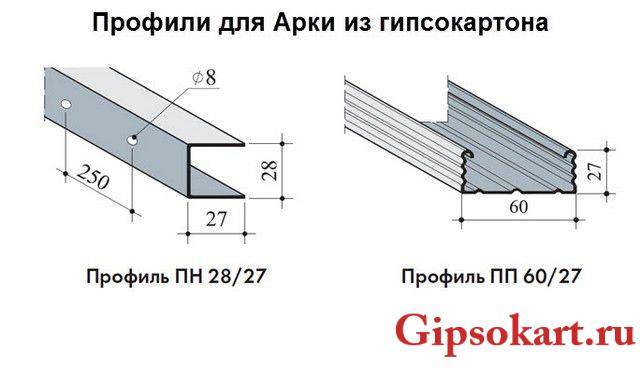

Арочный профиль. По сути, это тот же направляющий или несущий профиль, с одной лишь разницей – он ослаблен и имеет множество надрезов или отверстий. При необходимости его легко можно согнуть плавной дугой. Его размеры полностью идентичны своим жестким собратьям.

Арочный профиль для гипсокартона фото

Профили для перегородок из гипсокартона

В отличие от профилей, предназначенных для обшивки плоскостей, профили для перегородок имеют немного большие размеры и, как результат, другое назначение. Их производят в разном диапазоне габаритных размеров – ширина перегородочных профилей может быть 50, 75, 100, 125 и 150мм. Выбор того или иного профиля для перегородок обуславливается необходимыми техническими характеристиками простенка (теплоизоляция, шумоизоляция, необходимость прокладки габаритных коммуникаций).

Направляющие профили uw используются для того, чтобы задать плоскость и направление простенка – он монтируется по всему периметру простенка (на полу, потолке и прилегающих стенах).

Направляющий профиль для гипсокартона uw

Стоечный профиль для гипсокартона cw применяется для усиления каркаса и придания ему прочностных характеристик. Устанавливается он, как правило, с шагом 400мм так, чтобы с двух сторон можно было прикрепить листы гипсокартона.

Cтоечный профиль для гипсокартона сw
