Что такое геодезическая съемка земельного участка, ее отличия от кадастровой и тахеометрической

Порядок и этапы проведения

Непосредственно к съемке приступают после проведения подготовительных работ, включающих в себя:

• заключение договора между собственником участка и подрядчиком;
• составление технического плана работ на основе заключенного соглашения;
• определение масштаба, способа осуществления съемки;
• оформление разрешения на топосъемку в Управлении по архитектуре по месту нахождения участка.

Если работы предусматривают межевание, то дополнительно необходимо оповестить соседей по участку. При этом желательно разъяснить, что такое топосъемка данного земельного участка, для чего проводится и как затрагивает интересы владельцев соседних участков. Затем приступают непосредственно к работам на земле. Они осуществляются таким образом:

• точно определяются координаты;
• создается геодезическая съемочная сеть;
• на местности фиксируются координатные точки;
• проводятся геодезические измерения;
• осуществляется съемка имеющихся коммуникаций.

Результаты измерений в электронном виде передаются в подразделение, обрабатывающее данные и составляющее план участка. Там цифровые данные переносятся на бумагу. Добавляются текстовые элементы, содержащие информацию об участке, о дате проведения измерений, заключение эксперта, сведения об организации, выполняющей съемку.

Если в перспективе запланировано строительство, то дополнительно должны быть распланированы контуры строительной площадки, количество земляных работ. Вся информация должна быть наглядной, давать представление о том, что это, для чего такой участок предназначен.

Межевание надела и геодезические работы

Стоит упомянуть, как делается геодезия земельного участка для проведения границ между соседними наделами. Результаты съемки и исследования территории с помощью технических и измерительных приборов отражаются на картах. Именно на основании этих карт кадастровые инженеры проводят межевание.

Межевание – способ определения границ участка, требующий проведения работ по установлению и закреплению пределов территории, определению местоположения границ, площади участка и отображению полученных данных.

В процессе межевания земли можно выделить следующие этапы:

1. Определение предполагаемого объема работ.
2. Подписание договора между заказчиком и исполнителем о проведении межевых работ.
3. Обмер земельного участка кадастровым инженером.
4. Согласование границ с собственниками участков, расположенных по соседству.
5. Установление координат геодезических знаков.
6. Составление плана межевания.

Процедура межевания очень трудоемка, поскольку требует детального сбора информации о земле и объектах на ней, сверки с имеющимися данными и документального оформления полученных результатов.

Конкретные размеры территории помогают определить характерные точки границ земельного участка, которые служат ориентирами. Они пригодятся и при согласовании с владельцами соседних наделов.

В готовом плане межевания должна содержаться следующая информация:

• кадастровый номер участка;
• его размер;
• границы территории;
• описание границ соседей;
• расположение межевых знаков;
• координатная сеть;
• масштаб;
• в случае необходимости – поворотные точки.

Далеко не всегда удается провести линию границы между участками по прямой, она может прерываться и изгибаться на местности. В таких случаях нужно определить поворотные точки, которые будут ориентирами изменения направления такой линии. Если граница участка неоднородна, межевой план должен включать описание поворотных точек границ земельного участка.

Что входит в геодезические работы

Геодезия проводится по следующему плану:

1. Подготовка, которая заключается в сборе и анализе документации, характеризующей земельный участок.
2. Обследование надела на местности, определение вида и методов проведения работ.
3. Составление проекта выполнения работ.
4. Проведение съемки.
5. Определение границ и их согласование с владельцами соседних наделов.
6. Установление площади исследуемого земельного участка.
7. Составление чертежа территории.
8. Юридическое оформление и регистрация результатов проведенных работ.
9. Проведение кадастровых съемок и внесение информации в земельный кадастр.

Рядовые обыватели редко могут правильно ответить на вопрос, межевание и геодезия – в чем разница. Многим эти понятия ошибочно кажутся синонимами.

Целью геодезии является составление и уточнение карт, изучение деформации объектов, прочие инженерные работы, при проведении которых требуется знание характеристик и рельефа определенной местности.

При межевании в горизонтальной плоскости происходит привязка в виде:

• установления точного местонахождении территории;
• определения границ и площади;
• обнаружения и указания координат строений и прочих объектов.

Провести эти процедуры без наличия специальных знаний и оборудования невозможно.

По мнению некоторых, зная, где взять каталог координат поворотных точек границ земельного участка, можно самостоятельно провести межевание участка без помощи профессионалов. Однако получить доступ к таким данным непросто. Они хранятся в базе земельного кадастра и в электронном каталоге межевых знаков и ограничений.

Доступ к каталогу имеет лишь определенный круг лиц. Это позволяет исключить возможность самовольного изменения территорий наделов и не допустить махинаций с землей.

Проведение геосъемки участка

Геодезическая съемка проводится в следующем порядке:

1. Изучение результатов уже проводившихся съемок.
2. Формирование плана новых работ.
3. Получение специального разрешения на проведение съемки.
4. Осмотр участка на местности и установление геодезических сетей.
5. Съемка всех зданий и объектов, расположенных на участке.
6. Исследование и проверка полученных данных.
7. Составление отчета.

Как видим, для проведения качественной геодезической съемки нужен анализ имеющихся документов, которые предоставляет землевладелец, и широкий спектр работ, осуществляемых кадастровым специалистом.

Чем отличается топографическая карта от плана местности

Как выглядит образец съемки и что в него входит

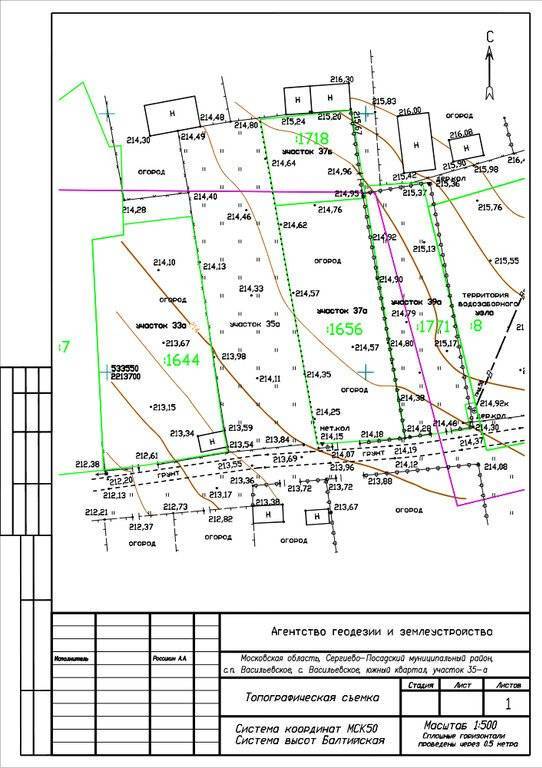

Полученные в ходе геодезической съемки данные отображаются на карте участка, которая выглядит следующим образом:

Топографическая карта

В ней все элементы обозначены соответствующими условными знаками, указан масштаб. В топоплане указаны:

• границы участка местности;
• здания и строения. Указывается высота, этажность, размеры;
• водные объекты;
• подведенные коммуникации;
• рельеф поверхности с указанием перепадов высот;
• тип почв и зеленые насаждения: леса, поля, с указанием площади и конфигурации;
• транспортные развязки и узлы.

При составлении карт объекты маленького размера, которые не могут служить ориентиром, не обозначаются.

Топографические работы

Назначение гео-съёмки земельного участка. Где применяется?

Зачем нужна кадастровая съемка?

Это нормативно-правовой документ, который требуется во многих правовых ситуациях в качестве основания для верификации оформления прав или в качестве плана для заключения договора аренды. Без этого чертежа нельзя закрепить за площадкой кадастровый номер, что делает полностью невозможным совершение сделки с недвижимым имуществом (получение, продажа, дарение).

Документ обязателен при:

• повторном оформлении прав;
• при потере или порче межевых знаков;
• повторное установление границ, если права собственности на объект были переоформлены без составления планов по законам, которые на данный день утратили силу;
• при отводе земли – в процессе подготовки проекта землеустройства;
• решение земельных конфликтов;
• изменение целевого назначения;
• изготовление проекта севооборота;
• подготовка проекта по перемещению, снятию или складированию плодородного слоя.

Альтернатива судебным тяжбам – современная технология кадастровых съемок. Такая услуга может сэкономить нервы и время на прояснение взаимоотношений – нужно просто ознакомиться с ценами на услугу, которая, к слову, позволяет определить границы с точностью до нескольких см.

Для чего осуществляется топосъемка? И что в нее входит?

Съемка ситуации

_______ Съемка ситуации заключается в привязке контуров и предметов местности к сторонам и вершинам теодолитного хода.

_______ Съемка ситуации может быть выполнена различными способами.

6.1. Способ прямоугольных координат (способ перпендикуляров)

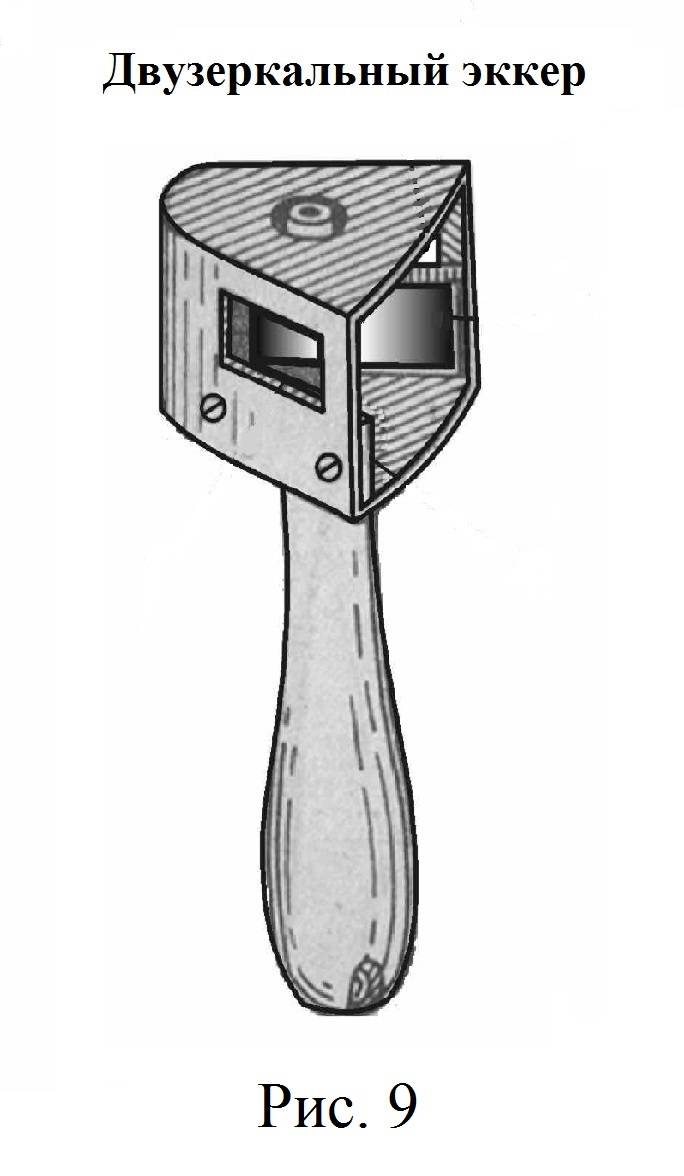

_______ Ближайшая к контуру сторона хода принимается за ось абсцисс, точка А – за начало координат. Положение каждой точки определяется прямоугольными координатами X и Y. Перпендикуляры на местности строятся с помощью двузеркального эккера.

_______ Абсциссы отмеряют обычно с помощью мерной ленты, а ординаты – с помощью рулетки. Способ перпендикуляров применяется в основном при съемке вытянутых в длину контуров.

6.2. Способ полярных координат (полярный способ)

_______ В этом случае ближайшая к контуру сторона теодолитного хода принимается за полярную ось, начало линии – за полюс. Положение точек 1, 2, 3 определяется полярными углами ß₁, ß₂, ß₃; радиус – векторами d₁, d₂, d₃.

_______ Полярные углы измеряются с помощью теодолита одним полуприемом, причем лимб ориентируется по сторонам хода, стороны измеряются с помощью нитяного дальномера. При съемке особо важных контуров – с помощью ленты.

6.3. Способ линейных засечек

_______

Треугольники стараются делать близкими к равносторонним. Линейная засечка применяется часто при съемке строений. В этом случае расстояния измеряются лентой или рулеткой.

6.4. Способ угловых засечек

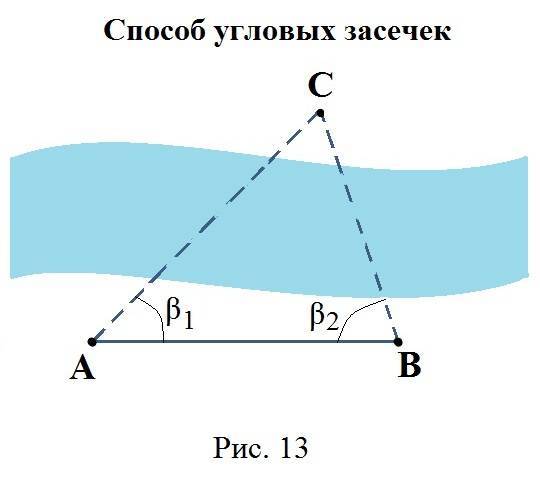

_______ Способ угловых засечек применяется в тех случаях, когда определить положение точки при помощи линейных измерений не удается.

6.5. Способ створов

_______ Положение точки Р определяется расстоянием 2-Р вдоль линии 2-Е. Положение створной линии определяется расстоянием 4-Е.

_______ При съемке ситуации составляется абрис.

_______ Абрис – это схематический чертеж, составленный в произвольном масштабе.

_______ На абрисе зарисовывается снимаемая ситуация и записываются результаты выполняемых при съемке угловых и линейных измерений. Абрис составляется отдельно на каждую сторону теодолитного хода. На основе абриса производится нанесение контуров местности на план.

Инструкция по прохождению теста

• Выберите один из вариантов в каждом из 10 вопросов;
• Нажмите на кнопку “Показать результат”;
• Скрипт не покажет результат, пока Вы не ответите на все вопросы;
• Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
• За каждый правильный ответ начисляется 1 балл;
• Оценки: менее 5 баллов – НЕУДОВЛЕТВОРИТЕЛЬНО, от 5 но менее 7.5 – УДОВЛЕТВОРИТЕЛЬНО, 7.5 и менее 10 – ХОРОШО, 10 – ОТЛИЧНО;
• Чтобы сбросить результат тестирования, нажать кнопку “Сбросить ответы”;

Геодезия в рамках правового поля

Геодезические работы на местности проводятся согласно требованиям, обозначенным в следующих нормативно-правовых актах Российской Федерации:

• Закон № 122 «О госрегистрации прав»;
• СНиП 11-04-2003 «Инструкция о порядке разработки, согласования, экспертизы и утверждения градостроительной документации»;
• Приказ Минэкономразвития № 582 от 31 декабря 2009 г. «Об утверждении типов межевых знаков»;
• СП 47.13330.2012 Инженерные изыскания для строительства.

Геодезические изыскания земельных участков могут проводить только специалисты с соответствующим образованием и имеющие для этого лицензию и допуски на выполнение определенных видов работ. Это необходимо для юридического обоснования и правомерности предоставленной документации.

В каком виде можно получить результаты геодезической съемки?

После того, как работы съемочной и камеральной направленности окончены, начинает оформляться техническая отчетность. Состоит акт из нескольких ведомостей, где отражаются проведенные измерения и вычисления, включается в перечень и каталог, содержащий в себе координаты, также план территории.

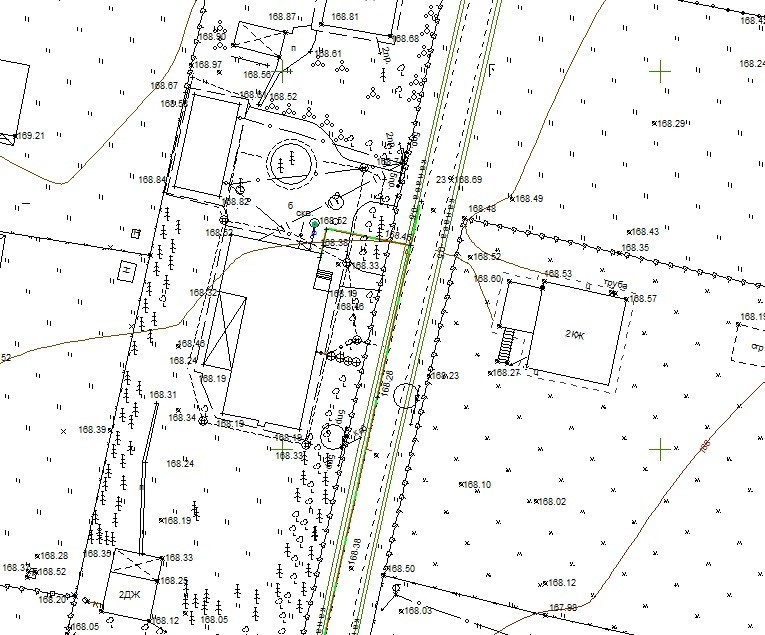

Пример результатов ГС

На планах в условной разновидности знаков отражаются все имеющиеся характеристики, а также особенности ситуаций. В том числе отражению подлежит состояние дороги, рельефа, расположения различных объектов и точек. Создание плана осуществляется как в электронном, так и в графическом формате, при этом учитываются поверхности, которые были заданы, относительно точности технического задания, поступившего от заказчика.

К отчету, как правило, необходимо приложить дополнительные виды документации, в том числе это полевые журналы, абрисы, чертежи  и схемы привязок.

Также согласование проводится с организациями, отвечающими за эксплуатацию объектов, владельцами смежных наделов относительно границ.  Далее план рассматривается как основа для производства таких действий:

• постановка на учет, имеющий кадастровое значение;
• проведение строительных работ либо реконструкции;
• работы, направленные на благоустройство и проведение ландшафтного дизайна;
• разрабатываются рекомендации относительно освоения местности и проектирование территории.

Формирование плана по данным теодолитной съемки

Съемка при помощи специального прибора для измерения вертикальных и горизонтальных углов – теодолита, с одновременным использованием различных длинномеров (рулетки или ленты), позволяет получить контурный план территории.

Обычно формирование плана по данным теодолитного измерения производится при необходимости получения ситуационного плана относительно равнинной территории в крупном масштабе.

Применяется теодолитная съемка:

• В населенных пунктах;
• На участках стройки;
• На шоссе или при измерении угодий сельскохозяйственного типа.

Подобные работы помогают в результате получить особый план – ситуацию, с подробным обозначением всех имеющихся на участке объектов.

Особенности

Основой проводимых замеров является система теодолитных ходов, представляющих собой сложенные в многоугольники линии. Измерение их длин, а также поворотных углов позволяет составить ситуационную картину местности.

Существует несколько методов, использующихся при проведении теодолитной съемки:

• Перпендикуляров;
• Створов;
• Линейной засечки;
• Полярных координат;
• Угловой засечки.

Выбор конкретного способа зависит от характеристик измеряемой территории.

Особенностью данного вида съемки является необходимость обмера всех объектов, находящихся на участке. При этом рельеф не учитывается: при необходимости его изображения дополнительно производится нивелирование.

Построение

Результаты измерительных работ, проводимых в ходе теодолитной съемки, переносятся в абрис. Под данным названием подразумевается чертеж или схема с записями угловых и линейных измерений.

Составление плана начинается с нанесения сетки координат. Она выглядит как ряды оцифрованных линий, проведенных по горизонтали и вертикали.

Затем вычисляются координаты вершин теодолитных ходов и наносятся на имеющуюся сетку. В соответствии с ними и вычерчивается ситуация, полученная в ходе измерений на местности.

Способы нанесения природных и искусственных объектов

На составленном в ходе проведения теодолитной съемки плане отображаются все объекты местности. Однако, в соответствии с принятой системой условных знаков, обозначение искусственных и природных объектов различается.

Для отображения возведенных человеком сооружений используются четкие контуры. Подобными линиями обозначаются:

• Капитальные постройки;
• Ограды;
• Колодцы;
• Иные объекты местности с четко опознаваемыми границами.

Природные объекты обозначаются при помощи нечетких контуров.

Подобным образом на плане отображаются:

• Границы пашен;
• Контуры леса;
• Пересечение грунтовых дорог или тропинок;
• Урезы рек и других водных объектов.

Подобное обозначение объясняется постоянной изменчивостью границ природных объектов.

Необходимость проведения

Под геодезической съемкой понимаются комплексные работы, которые начинаются с того, что определяется географическое расположение объекта, готовящегося к постройке. Учету подлежит целесообразность технического и экономического расположения. Определяют насколько качественные грунты и их состав, возможно ли использовать в качестве ресурса строительного назначения.

Помимо того, что измерительные работы на местности требуются для разных видов проектной деятельности, также относительно производства всего комплекта работ геодезической направленности можно получить точную планировку надела, где отражены все размещенные на нем постройки, сооружения и линии технологического значения.

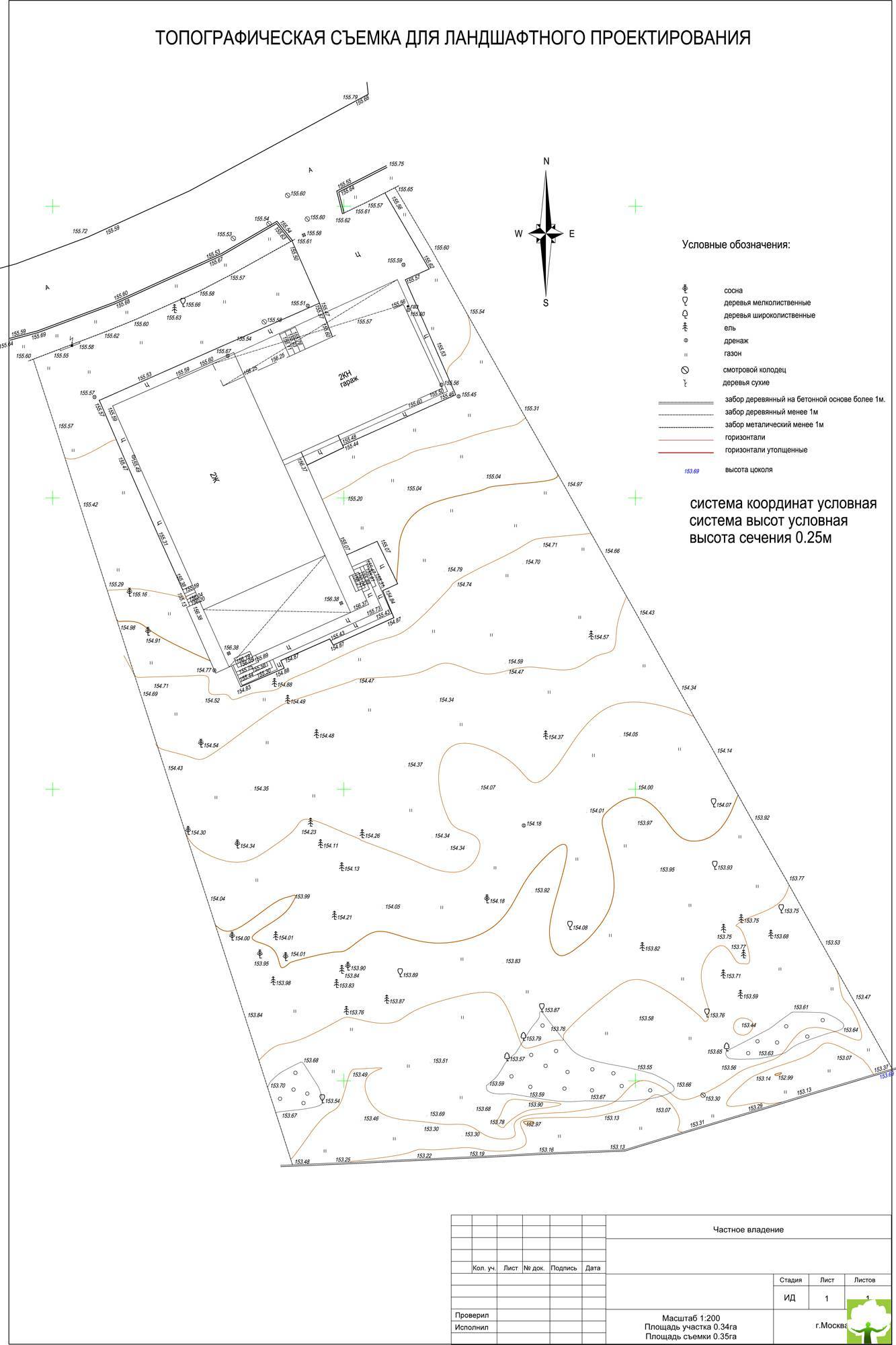

Образец геподоснова плана

Данный план получил наименование геоподоснова и его выполнение происходит в масштабе, равном 1:500. Срок, в течение которого данный акт считается пригодным, составляет четыре года.

За этот период требуется осуществить весь комплекс проектных работ, которые необходимо провести на участке. Результатом производства съемки геодезической направленности можно получить план надела, где отражаются все его размерные характеристики, которые имеют привязку к объектам, расположенным на земле. Также отражаются данные для всех видов проектирования сооружений и зданий.

Что это?

Где можно взять ситуационный план земельного участка?

Методы создания геодезических сетей

_______
Плановые геодезические сети создаются методами триангуляции, полигонометрии и трилатерации. При построении геодезической сети методом триангуляции на местности закрепляется ряд точек, которые в своей совокупности образуют систему треугольников. В треугольниках измеряются все углы и некоторые стороны, которые называются базисными. По длине базисной стороны и измеренным углам, вычисляют длины всех сторон, а затем координаты всех пунктов сети.

_______

Метод полигонометрии заключается в построении на местности системы ломанных линий, называемых полигонометрическими ходами. Эти ходы прокладывают обычно между пунктами триангуляции. В полигонометрических ходах измеряются все углы поворота и длины всех сторон.

_______

При построении сети методом трилатерации на местности также строится сеть треугольников, в которых при помощи высокоточных дальномеров измеряются все стороны.

_______
Сети сгущения строят для дальнейшего увеличения плотности (числа пунктов, приходящихся на единицу площади) государственных сетей. Плановые сети сгущения подразделяют на 1-й.и 2-й разряды.

_______
Съемочные сети — это тоже сети сгущения, но с еще большей плотностью. С точек съемочных сетей производят непосредственно съемку предметов местности и рельефа для составления карт и планов различных масштабов.

_______
Специальные геодезические сети создают для геодезического обеспечения строительства сооружений. Плотность пунктов, схема построения и точность этих сетей зависят от специфических особенностей строительства.

_______
Государственные высотные геодезические сети создают для
распространения по всей территории страны единой системы высот. За начало высот в Российской Федерации и некоторых других странах принят средний уровень Балтийского моря, определение которого проводилось в период с 1825 до 1840 г. Этот уровень отмечен горизонтальной чертой на медной металлической пластине, укрепленной в устое моста через обводной канал в Кронштадте.

_______
Между пунктами государственных высотных геодезических сетей высокой точности (1-го класса) размещают пункты высотных сетей низших классов (2-го, 3-го и т.д.). Несколько пересекающихся ходов называют сетями. Как правило, сети создают из ходов, прокладываемых между тремя или более точек. В целом точки (реперы) высотных сетей, называемых нивелирными, достаточно равномерно распределены на территории страны.

_______
На незастроенной территории расстояния между реперами составляют 5…7 км, в го-
родах сеть реперов в 10 раз плотнее

_______
Для решения ограниченного круга вопросов при изысканиях, строительстве и эксплуатации зданий и сооружений создают высотную сеть технического класса.

_______
Как правило, сети образуют полигоны с узловыми точками (общими точками пересечения двух или более ходов одного и того же класса). Каждый нивелирный ход опирается обоими концами на реперы ходов более высокого класса или узловые точки.

Стоимость (цена) топосъёмки

Цена топографическая съемки земельного участка рассчитывается на основе сметы на инженерные изыскания и зависит от многих факторов. Основные факторы, влияющие на стоимость топосъёмки:

• Площадь территории. Цена топосъёмки обычно рассчитывается за гектар площади

• Застроенность территории. Стоимость работ меньше на незастроенной территории

• Сезонность работ. В зимний период применяется повышающий коэффицент

• Рельеф территории. Самая дешевая топосъёмка земель сельскохозяйственного назначения. Это связано со спокойным рельефом местности и отсутствием других усложняющих факторов.

• Залесенность. Самый дорогой вид работ – подеревная топографическая съёмка, при которой снимается каждое отдельное дерево с указанием его характеристик.

• Подземные коммуникации. При их наличии и особенно необходимости согласовании их прохождения с эксплуатирующими службами заметно возрастает стоимость работ. Расходы на согласование составляют значительную часть стоимости топосъёмки. Зависят от стоимости услуг каждой конкретной эксплуатирующей службы ( теплосеть, службы газового хозяйства, электросети, связь и т.д.)

Стоимость топосъёмки частного земельного участка в Московской области составляет примерно от 5 000р. до 20 000р. Некоторые организации рассчитывают ее исходя из площади участка, но так как разница в объемах работ на частном земельном участке незначительна, большинство предприятий применяют фиксированные цены и заключают типовые договора на проведение данного вида работ.

Как правило при выполнении топосъёмки частного земельного участка не проводят согласования с эксплуатирующими службами, для подтверждения правильности нанесения подземных коммуникаций, так как это может привести к значительному увеличению стоимости работ. Поэтому собственнику земельного участка, при наличии на его участке подземных коммуникаций, перед началом строительства желательно согласовать топосъёмку своего участка в соответствующих службах.

Также необходимо обратить внимание на комплект документов, получаемых после проведения топографической съёмки земельного участка. Он должен содержать копии действующих лицензий или свидетельств о членстве в СРО (саморегулируемой организации), обзорный или ситуационный план масштаба 1:2000 – 1:10 000 (для определения местоположения участка) и обязательно электронный вариант топосъёмки

Сама топосъёмка должна быть выполнена в системе координат, используемой для постановки земельных участков на кадастровый учет в вашем регионе. Отсутствие чего либо из вышеперечисленного может удешевить стоимость топосъёмки, но привести к проблемам при использовании таких материалов.

Цена топографической съёмки более крупного площадного объекта, лесного участка с необходимостью подеревной съемки или объекта, расположенного в сильно застроенной городской черте, может быть определена только после анализа предстоящих объемов работ. Как правило такая работа оценивается на основании сметы или цен, сложившихся для этого региона.

Какие программы применяются?

В рассматриваемом направлении применяется две разновидности измерений:

• те, что получают в результате так называемого непосредственного измерения, где учитывается длина линий, расстояние;
• те, что подлежат определению с помощью различных формул, составляются относительно первой разновидности.

В зависимости от того, какие применяются геодезические инструменты для обработки, работы, проводимые на местности, могут выполняться двумя путями:

• используются программы общего применения, примером выступает Microsoft Excel (в них отражается различный комплект формул, ее наиболее оптимально считается использовать при проведении разного рода вычислений, которые отражены в небольшом объеме;
• используются программы специализированной направленности, к ном относят такие, которые были разработаны специально для обработки.

Также можно сказать, что происходит разработка специальных и общих программ для форматов и инструментов.

Особенности проведения

Весь процесс можно разделить на несколько этапов, которые проводятся в течение 14 дней, в зависимости от погодных и прочих подобных условий.

Основные этапы работ

1. Приготовительный: разрабатывается ТЗ (техническое задание), подготавливается схема выполнения работ, проводится сбор и анализ планово-картографических сведений. На этом этапе изучается любая информация о данной местности, включая правовую документацию, карты участков, текстовые сведения.
2. Полевой или производственный: оформляется список смежных землепользователей и проводится обследование. Затем проводится геодезические мероприятия для уточнения деталей и конфликтных моментов.
3. Камеральный: обработка результатов и подписание нужной документации (план М 1:1000 – 1:2000, акт установления/восстановления и переноса в натуру, картографический план, вычислительные ведомости, пояснительная записка).

Инструменты и приспособления, используемые геодезистами

Классический прибор на специальной треноге, применяемый геодезистами во время «полевой» работы, который вы наверняка не один раз видели, — это тахеометр. Он является инструментом, выполняющим множество задач, а именно: измерение высоты, углов, а также длины объектов. Принцип его работы основан на оптико-электронном измерении вышеуказанных параметров. Благодаря его универсальности применяется на большей части геодезических работ.

Другой часто применяемый геодезистами инструмент называется нивелир. В основном его используют на строительстве дорог, когда необходимо проконтролировать вертикальность укладываемых дорожных материалов, уровень и высоту объекта, так как он прекрасно справляется с точным измерением превышения одного из объектов над другим. Существует несколько разновидностей нивелиров, отличающихся друг от друга принципом работы, например, лазерные нивелиры, оптические, с автоустановкой. Немаловажным для некоторых геодезистов преимуществом нивелира над тахеометром является значительно более низкая цена приобретения нивелира.

В связи с развитием средств связи как спутниковых, так и оптоволоконных, геодезисты стали применять достижения науки для достижения целей точного измерения, в частности, использовать спутниковые сигналы, принимаемые на специальное GPS-оборудование. Это позволяет достичь высочайшего качества измерений.

Штатив или тренога были созданы специалистами по геодезии для выполнения простой, но очень важной функции: фиксировать в неподвижном состоянии геодезические измерительные приборы. Предварительно, до крепления на штативе прибора, на него ставится трегер. Так называется устройство, предназначенное для удерживания инструмента измерения в горизонтальном положении и центрования его над точкой опоры

Треноги обычно делают из композитных материалов, дерева или металла

Так называется устройство, предназначенное для удерживания инструмента измерения в горизонтальном положении и центрования его над точкой опоры. Треноги обычно делают из композитных материалов, дерева или металла.

Вешка — инструмент для обеспечения правильности измерений. Она похожа на закруглённую палку с высотой около двух метров и может, как телескопическая удочка, раздвигаться до шести метров. Самая важная часть вешки — отражатель, находящийся в верхней части этого инструмента. Он занимается тем, что возвращает сигнал, посланный нивелиром или тахеометром, обратно в измерительный прибор.

Кабеле- и трубоискатель полезен для геодезиста, когда он занят поиском инженерных коммуникаций на исследуемом участке. Обычно в комплект этого прибора входит генератор, основная задача которого — создавать звуковые вибрации на видимой части трубы или кабеля, чтобы кабеле- и трубоискатель мог вычислить, как проходит подземная часть коммуникаций с точностью до пяти сантиметров. Затем результаты исследований отражают на геоподоснове.

Выбор метода съемки земельных участков

Выбор метода фотосъемки земель определяется в основном экономической рентабельностью, которая напрямую зависит от размеров исследуемой территории, ее общей заселенности и сложности рельефа.

Определение 1

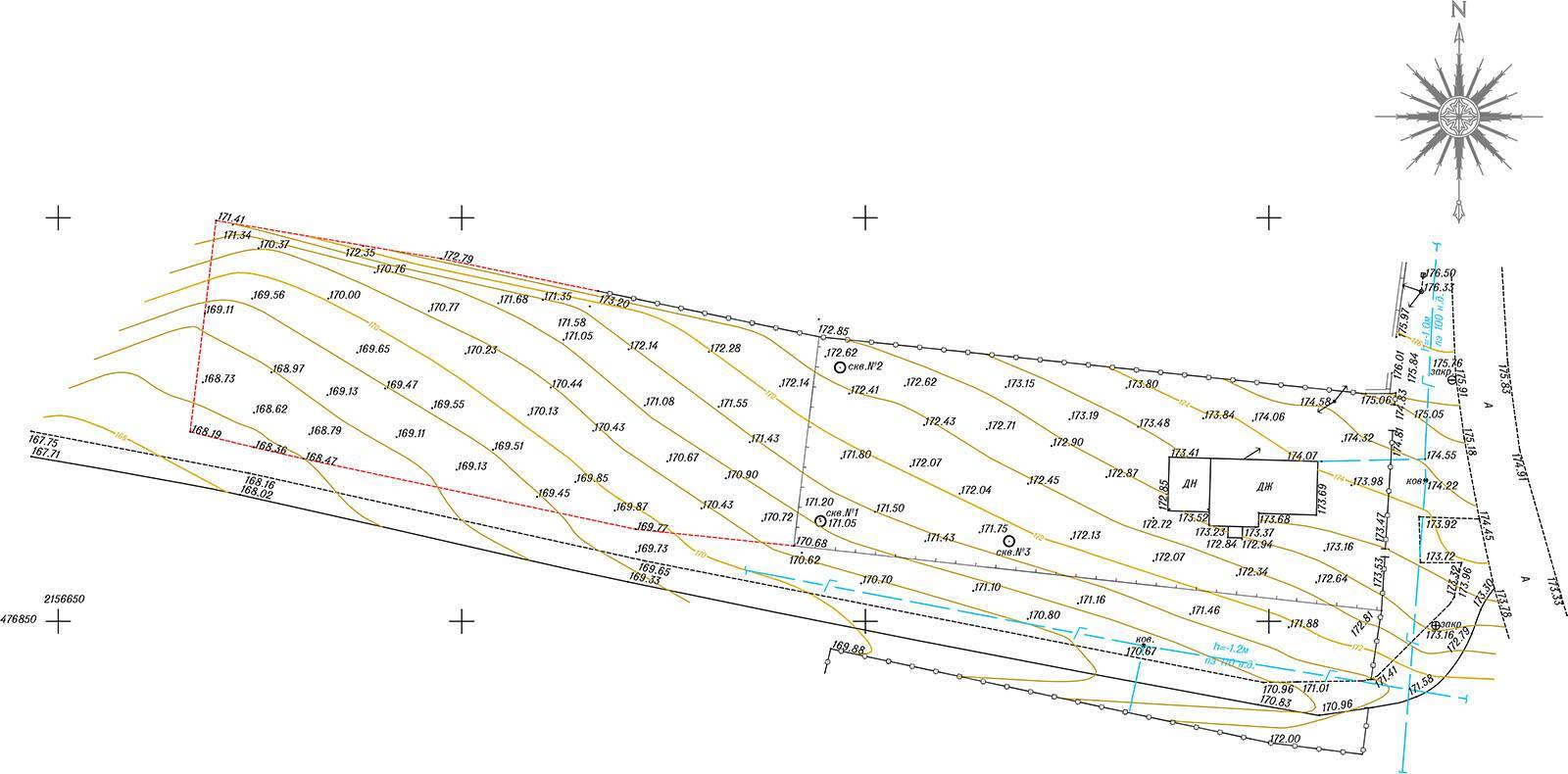

Топографическая съемка местности – это комплекс инженерно-геодезических работ, в итоге которых создается съемочный оригинал плана местности.

Рисунок 1. Топографическая съемка местности. Автор24 — интернет-биржа студенческих работ

Указанный вид геодезической съемки осуществляется с помощью аэрофотографических и наземных средств. К наземным способам относятся тахеометрическая, мензульная, теодолитная и фототеодолитная съемки. Аэрофототопографическая съемка выполняется специалистами комбинированным и стерео топографическим методом.

Замечание 2

На сегодняшний день, если работа проводится на большой территории, экономически целесообразным является аэрофототопографический вид съемки.

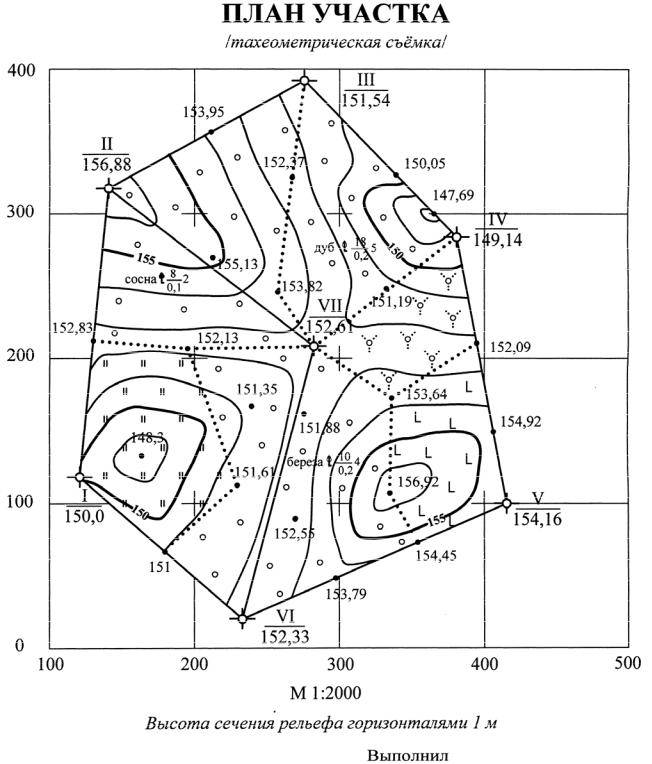

Если надо заснять маленькие участки местности, то из-за высокой цены летно-съемочных мероприятий аэрофотосъемка становится невыгодной с экономической точки зрения, поэтому в таких случаях используют мензульную фотосъемку. Тахеометрическая съемка осуществляется тогда, когда снимаемый земельный участок имеет форму вытянутой узкой полосы, что зачастую наблюдается при строительстве линейных объектов – линий связи, магистралей, систем электропередач или трубопроводов.

Теодолитную съемку используют главным образом при фиксации территории с капитальной застройкой. Она включает съемку всех деталей фасадов зданий, внутриквартальных зон и поездов. При инженерно-геодезических работах в основном применяют мензульную и тахеометрическую съемки для сельского строительства.

Теодолитная съемка состоит из таких этапов:

1. Камеральная подготовка строительных материалов проектной документаций.
2. Рекогносцировка территории и закрепление установочных пунктов геодезическими знаками.
3. Измерительные полевые мероприятия.
4. Камеральный анализ результатов.

При теодолитной съемке весь рабочий процесс зависит от работы теодолитных ходов – многоугольников, посредством которых возможно точно измерить длины сторон и поворотные линии между объектами. Эти элементы могут быть разомкнутыми – вытянутый поперек ход, начало и конец которого держатся на пунктах геодезического обоснования более высокого порядка. У этого хода углы при любых условиях совпадают с пунктами съемочного вычисления, которые называются примычные.

Кто проводит геосъемку

Работы проводят специально обученные люди — геодезисты. У них есть соответствующее образование, знания и опыт. При проведении работ они используют профессиональную геодезическую аппаратуру.

Работы могут выполняться даже с высоты, с летающих аппаратов, в помощью которых получают изображение местности. Используется оборудование, синхронизированное с GPS-спутниками.

Система состоит из трех составляющих:

1. Созвездия спутников.
2. Наземных станций слежения.
3. Аппаратуры пользователей.

Между этими составными частями навигационной системы передаются сигналы. Они и помогают геодезистам определять расстояния и месторасположения объектов на земле.

При помощи GPS-навигатора на местности фиксируются точки. Потом по этим точкам устанавливают оборудование. Обычно это электронные тахеометры. С их помощью делают нужные замеры земельных участков – углы, расстояния, высоту и др.

А если на участке уже начато строительство, то геодезисты держат процесс под контролем. С помощью съемки проверяют соответствие координат объекта проектной документации.
