Зарядка для шуруповерта: устройство, виды и как сделать своими руками – особенности схем блока зарядки. и Фото

↑ Дальнейшая доработка

В качестве нагрузки и одновременно индикации на выходные выводы трансформатора напаял несколько лампочек на 12 и 26В небольшой мощности соответственно на 5-и 12-вольтовые. Здесь схематическое изображение трансформатора со стороны выводов и схема. По крайней мере у меня такие («цоколевку» можно определить по плате, из которой трансформатор выпаян):

Рис. 4In

— «сетевая» обмотка,Gnd — «косичка», выходящая сверху трансформатора — средняя точка вторичных обмоток.

Рис. 5

5 — вольтовые обмотки намотаны двойным проводом и запараллелены на соответствующих парах выводов трансформатора. Включил в сеть (поначалу последовательно с лампой накаливания 220×60). Все индикаторные лампочки зажглись, как елочная гирлянда! Лампа 220×60 даже не вспыхнула – там электролит малой емкости – 6,8 мкФ х 400 В.

Через пару минут выключил, пощупал элементы, соблюдая главное правило электрика – держать одну руку в кармане! – все элементы были холодные! Далее увеличил нагрузку — припаял автомобильную лампу 10 вт и включил в сеть напрямую – работает! Выключив, пощупал элементы – холодные. Оставил на полчаса. Транзисторы и транс – чуть теплые. Прикрепил к транзисторам небольшие алюминиевые радиаторы – вааще не греются. На один радиатор прикрепил полоску электрокартона — радиатор находился в опасной близости к выключателю сетевого напряжения.

Пробовал разные трансы (у меня их три шт) – чуть меняется яркость ламп. Это объяснимо – когда-то экспериментировал с ними по методике из датагорской статьи «Старому компьютерному БП – новую жизнь в аудио!» и обнаружил, что секции первичной обмотки имеют разное количество витков, причем разница существенна – до 40%! Простительная китайская рассеянность…

Рис. 6

Для выпрямления берем два диода ER302

из того же АТХ. Припаиваем анодами к 12 – вольтовым выводам трансформатора.

Рис. 7

Примечание.

Для 12-14 вольтовых аккумуляторных батарей подключаемся к 5-вольтовым выводам. Далее к катодам – дроссель выходных напряжений того же АТХ, на котором оставлена только 12-вольтовая обмотка. Без дросселя шуруповерт работает нестабильно. И завершают эту цепочку параллельно включенные электролит 100 мкФ х 63 В минусом на «косичку» трансформатора и керамика 0,1 мкФ.

Рис. 8

Думал сделать платку, но потом решил сделать навесом – так проще и наглядней. Транс и дроссель прикреплены к днищу аккумуляторного контейнера, из которого удалены аккумуляторы, капроновыми стяжками плюс термоклеем – при работе возможны удары и падения. Да и вибрация. Плату энергосберегайки привинчиваем винтом М3 с гайкой и пружинной шайбой к днищу контейнера. Радиаторы скрепляем между собой деревянной проставкой с мелкими саморезами. Концы проставки для укрепления обматываем суровой ниткой (нитка — ужас какая суровая — подойти страшно!) и пропитываем ПВА.

Подключаем шуруповерт, соблюдая полярность. Включаем – работает на обеих скоростях! Пытаемся остановить рукой – немного снижаются обороты, но остановить невозможно! Собираем, устанавливаем выключатель. Желтый светодиод установлен для… да просто был он у меня! Да и индикация заметная, особенно при просадке напряжения под нагрузкой (можно, кстати, организовать локальное освещение рабочей зоны).

Рис 9

Напряжение на конденсаторах без нагрузки около 22,5 В – такое же, как Uх.х. батареи из 15-ти аккумуляторов. Балластный резистор 3 кОм припаиваем к выводу светодиода и заключаем в термоусадку. Светодиод подключаем параллельно конденсаторам.

Готов к дачному сезону!

Рис. 10

P.S.

У меня есть сетевой шуруповерт. Все хорошо, но у него нет электротормоза вала! А у этого есть!

Думаю, подобный ИБП можно прикрутить и к другим девайсам. Если усилить проводники на плате и прочие элементы (не забыв заменить термистор на АТХ – ский), ватт 200, как минимум, можно из него качнуть.

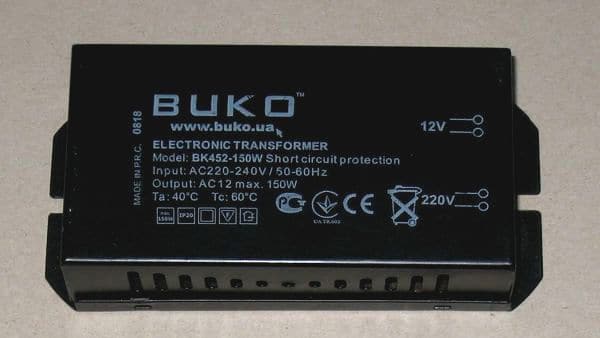

Переделка электронного трансформатора

Неплохой и достаточно компактный блок питания можно сделать из так называемого электронного трансформатора (ЭТ), предназначенного для питания низковольтных галогенных ламп.

Но чтобы использовать трансформатор совместно с шуруповёртом, его (блок) необходимо доработать. Взглянем на классическую схему простейшего ЭТ.

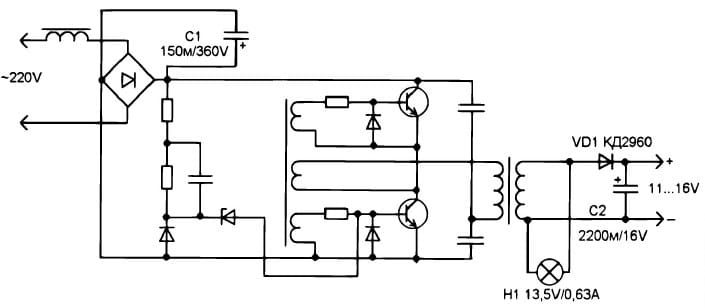

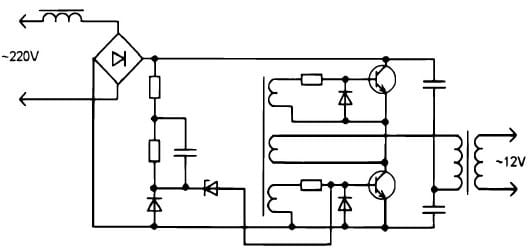

Это простейший импульсный понижающий источник питания, собранный по двухтактной схеме. Выходное напряжение снимается со вторичной обмотки выходного трансформатора. Схема, приведённая на рисунке, конечно, не единственная. Есть приборы проще, есть сложнее. Есть со стабилизацией выходного напряжения, системой плавного пуска и защитой от короткого замыкания. Но то, что нас интересует, является неизменной частью любого электронного трансформатора. Так, в чем трудность?

Проблема заключается в том, что выходное напряжение подобных БП переменное с частотой десятки килогерц, да ещё и промодулированное частотой 50 Гц. Оно годится для питания ламп накаливания, но не подходит для шуруповёрта. Значит, его нужно выпрямить и сгладить. Для этого используем диод VD1 и два сглаживающих конденсатора — С1 и С2, подключив их по схеме, приведённой ниже.

Лампа Н1 служит нагрузочной, когда шуруповёрт отключён. Она необходима для старта преобразователя — без нагрузки он просто не запустится. Высоковольтный электролитический конденсатор можно взять из БП для компьютера или любого другого устройства, скажем, из телевизора с импульсным блоком питания. Он находится в корпусе электронного трансформатора. Диод и конденсатор помещают в корпус инструмента, а лампу устанавливают так, чтобы она ещё и рабочее место освещала — убила, как говорится, сразу двух зайцев. Такая лампа будет много удобнее штатной подсветки, которая включается только вместе с инструментом. Вслепую целишься в темноте, потом запускаешь шуруповёрт и смотришь, куда попал.

Диод КД2960 представляет собой быстродействующий выпрямительный диод, рассчитанный на ток 20 А и выдерживающий обратное напряжение 1200 В. Его зарубежный аналог — 20ETS12. Заменить этот диод обычным выпрямительным не получится — у него слишком низкое быстродействие, и на частоте в десятки килогерц он будет больше греться, чем выпрямлять.

Но замена есть. Вполне подходит диод Шоттки, выдерживающий ток 15–20 А и обратное напряжение не ниже 25 В. Найти такие диоды можно в блоках питания ПК. Там они служат для этих же целей. Диод, конечно, нужно поставить на теплоотвод.

Лампочка миниатюрная. Её можно найти в советских новогодних гирляндах или использовать две на 6,3 В, включённые последовательно. Собираем выпрямитель, размещаем его в корпусе инструмента, выводим через проделанное отверстие провода, подпаиваем одну часть разъёма. Вторую подпаиваем к проводам от трансформатора — и доработка закончена. Поскольку напряжение на выходе электронного трансформатора переменное, полярность подключения проводов от ЭТ к выпрямителю можно не соблюдать.

Как указывалось выше, существуют трансформаторы, обеспечивающие плавный пуск галогенных ламп. Подойдут ли они нам? Вполне. Как только мы подключим ЭТ к сети, он запустится и в течение 1–3 секунд выйдет на рабочий режим — это будет хорошо заметно по плавному разгоранию лампы Н1. После этого инструментом можно пользоваться без проблем.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Что предлагает рынок

Знаменитые бренды обеспечивают свои шуруповерты фирменными комплектующими, в том числе и зарядовыми блоками. В случае выхода из строя только этого предмета искать остается только среди б/у товаров.

чтобы не покупать полный комплект, нужно рассмотреть вариант с приобретением совместимых зарядных устройств. Рассматривать следует по совместимости величин – тока и напряжения. Есть и универсальные модели, подходящие практически к любым аппаратам.

Универсальный вариант

Покупка бюджетом всего около 1000 рублей позволит приобрести уникальный вариант для шуруповерта 12, 14 или 18 В. Тогда можно будет заряжать любые батареи. Причем выбирать лучше всего среди отечественных брендов, исключив из списка кандидатов китайские модели.

Ценовой аспект

Универсальные аппараты варьируются в цене с 800–2500 рублей. Они имеют защиту от перегрева заряжаемого аккумулятора до 450 С. Профессиональные аппараты в несколько раз дороже, и начинаются их ценники с 7,5 тысяч рублей.

Зарядка шуруповёрта без зарядного

Восстановить батарею без помощи ЗУ несложно, но многие не представляют, как. Зарядить аккумулятор шуруповёрта без зарядного устройства можно, используя любой блок питания с постоянным напряжением. Величина его должна быть равной или немного больше значения напряжения заряжаемого аккумулятора. Например, для 12V батареи можно взять выпрямитель для зарядки автомобиля. С помощью клеммных зажимов и проводов подключить, соблюдая полярность, их друг к другу минут на тридцать, при этом контролируя температуру батареи.

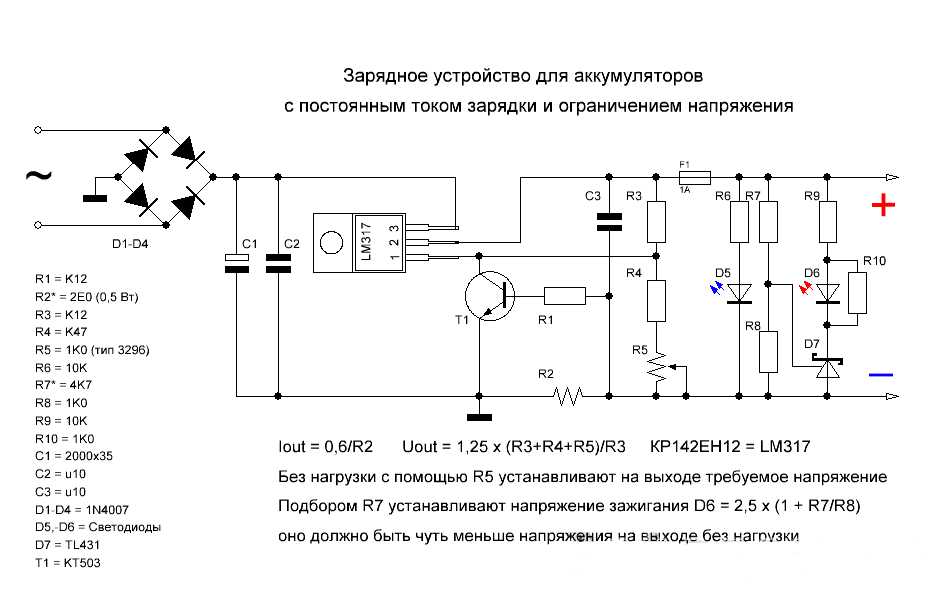

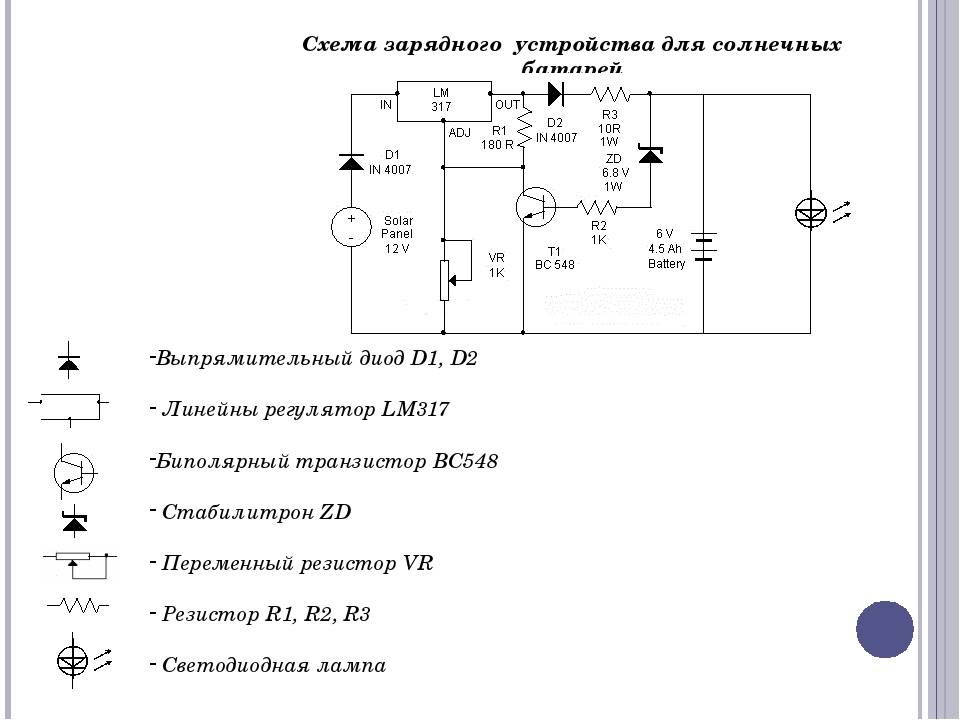

А можно провести доработку и устройства питания с большим напряжением, воспользовавшись простым интегральным стабилизатором. Микросхема LM317 позволяет управлять входным сигналом до 40 вольт. Понадобится два стабилизатора: один включается по схеме стабилизации напряжения, а второй — тока. Такую схему можно применить и при переделке ЗУ, не имеющего узлов контроля процесса зарядки.

Работает схема совсем несложно. Во время работы образуется падение напряжения на резисторе R1, его хватает для того, чтобы засветился светодиод. По мере заряда ток в цепи падает. Через некоторое время напряжение на стабилизаторе будет малым и светодиод погаснет. Резистор Rx задаёт наибольший ток. Его мощность выбирается не менее 0,25 ватт. При использовании такой схемы аккумулятор не сможет перегреваться, поскольку устройство автоматически отключается при полном заряде батареи.

https://youtube.com/watch?v=PFKHKkEnTFM

Originally posted 2018-04-06 09:06:40.

Особенности правильного хранения с целью увеличения срока службы

Зная, как работают шуруповерты сетевого и аккумуляторного типа, остается разобраться в вопросе о том, как же надо за ними ухаживать, чтобы продлить срок службы. Все также просто, как и принцип работы шуруповерта. При хранении учитываются следующие рекомендации:

1. Исключить попадание воды в инструмент
2. Нельзя упускать и ронять прибор, так как кроме повреждения корпуса, из строя могут выйти внутренние устройства
3. Обеспечить регулярную смазку патрона, чтобы увеличить срок его службы
4. Если внутрь попадают разные загрязнения, то перед последующим использованием прибора, следует его разобрать и прочистить
5. Нельзя хранить инструмент с разряженными полностью аккумуляторами
6. Хранить и эксплуатировать прибор следует в температурном диапазоне не ниже -5 и не выше +30 градусов
7. При сверлении охлаждать насадку

Только при соблюдении всех вышеперечисленных рекомендаций можно обеспечить продолжительное применение инструмента без поломок. Срок службы прибора также зависит и от качества, так как дешевый китайский шуруповерт не сможет прослужить долго априори, ведь при его производстве применяются исключительно низкого качества комплектующие.

Подводя итог, стоит отметить, что о том, как работает шуруповерт, должен знать не только мастер, работа которого связана с эксплуатацией прибора, но еще и новички, пользующиеся инструментом впервые. Это позволит продлить срок службы шуруповерта, а также исключит необходимость сдавать прибор в сервисный центр, при возникновении неисправностей.

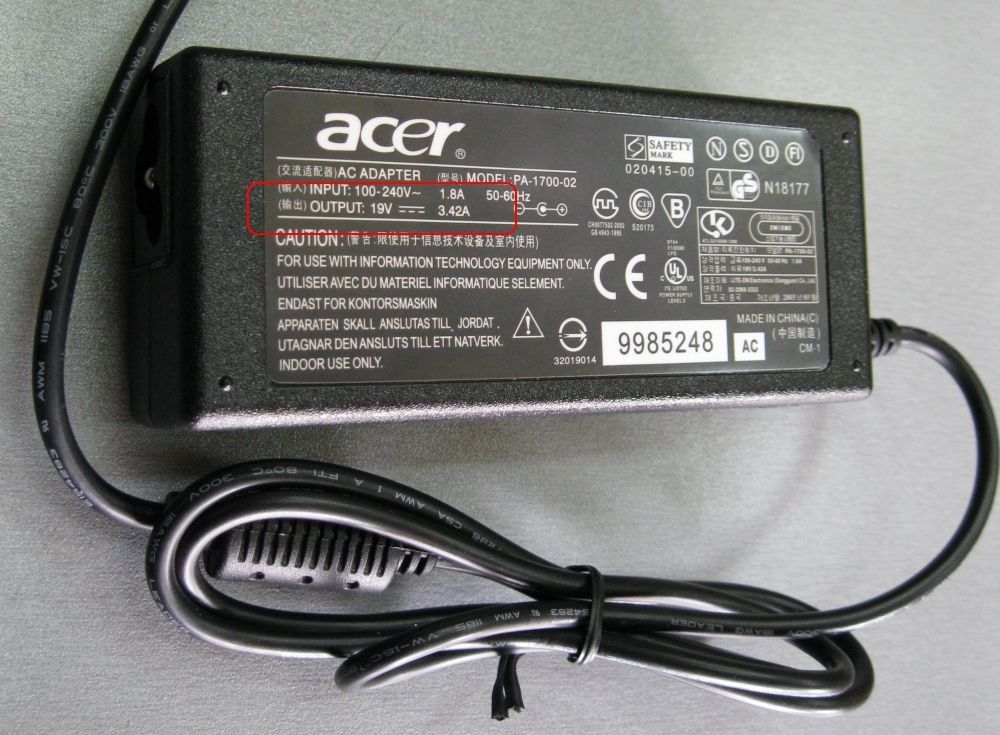

Как подключить шуруповерт напрямую зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

1. Взять зарядку от ноутбука.
2. Отрезать разъём и зачистить провода от изоляции.
3. Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
4. Сделать в корпусе отверстие для провода и собрать конструкцию.

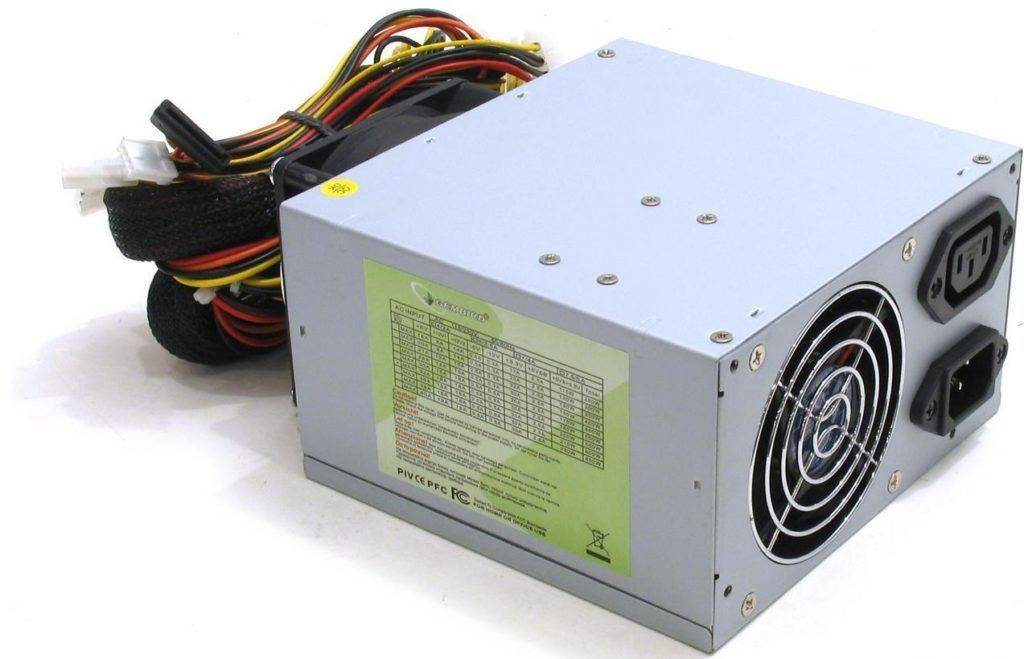

Используем внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радио рынке. Его стоимость вряд ли будет велика

Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А

Действия по переделке следующие:

1. Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
2. Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
3. Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

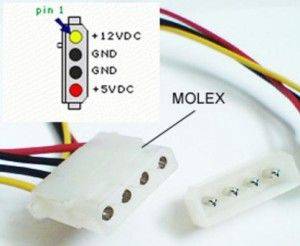

Далее нам понадобится разъём поменьше (MOLEX), с ним нужно сделать следующее:
Контакты разъёма: жёлтый провод +12 В, красный провод: +5 В, чёрный — земля

1. Обрезать ненужные провода, оставив жёлтый и чёрный.
2. Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

• https://stroy-podskazka.ru/shurupovert/zaryadnye-ustrojstva/
• https://Zapitka.ru/masterskaya/blok-pitaniya-dlya-shurupoverta
• https://Acums.ru/vopros-ekspertu/peredelka-shurupoverta-na-pitanie-ot-seti
• https://crast.ru/instrumenty/zarjadnoe-ustrojstvo-dlja-shurupoverta-18-volt
• https://ctln.ru/zarjadnoe-dlja-shurupoverta-18-volt-svoimi-rukami/
• https://moiinstrumentu.ru/kak-rabotaet-shurupovert-i-konstrukcija-instrumenta-chto-nado-znat-pri-ispolzovanii.html
• https://100uslug.com/neskolko-sposobov-peredelat-akkumulyatornyj-shurupovyort-v-setevoj/

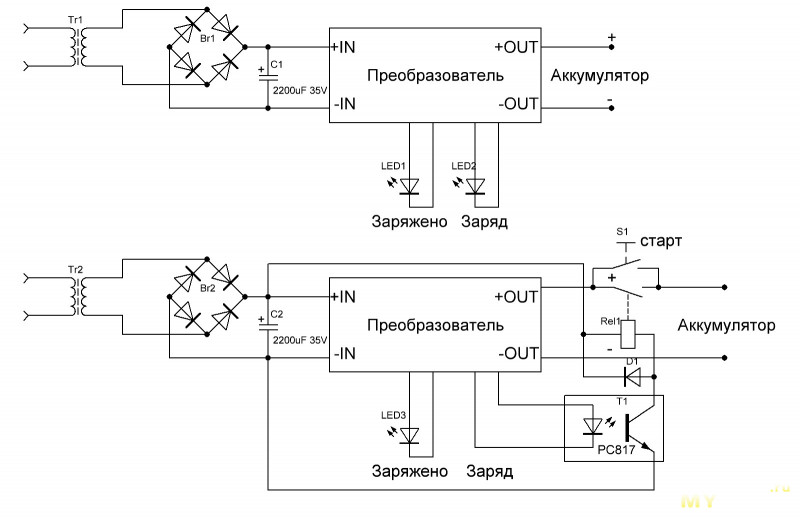

Другие способы подачи питания

Блок внутри

Решением проблемы «можно ли подключить шуруповерт через зарядное устройство» может стать альтернативный вариант запитки шуруповерта — установка блока питания в опустошенный корпус узла питания инструмента.

Перед началом действий нужно предотвратить перегрев блока, для чего в корпусе заранее устраивают отверстия, которые обеспечат воздушное движение, отвод жара. Время непрерывной работы шуруповертом с таким усовершенствованием целесообразно сократить до 15 минут.

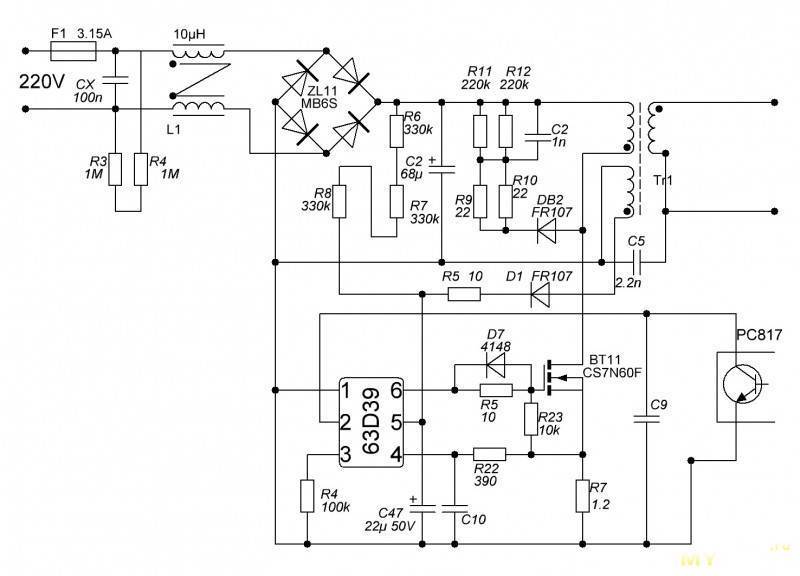

Приобретается готовый блок, подбирается он по размеру корпуса, техническим показателям. Наиболее пригоден к использованию импульсный вариант модуля, он малогабаритен, легок. Не рекомендовано применение модулей отечественного производства времен прошлого века — они имеют большие объемы при малом КПД.

Непригодные элементы питания удаляются из ложа, на их место укладывается блок питания. Производится запитка контактов, корпус закрывается. Собранный гибридный гаджет готов к работе от сети.

• Провода можно удлинять для удобства.
• Необходимо следить за качеством сборки: конструкция не должна иметь возможность прикоснуться к металлическим элементам, иначе замыкания не миновать. Лучше всего оставить между трансформатором и платой некоторое место, что положительно отразится на охлаждении.
• Если какие-либо части конструкции сильно греются, возможен монтаж отводящих лишнее тепло модулей, либо устройство вентиляционных пазов.

Своими силами

Для пользователей, обладающих специальными знаниями, навыками, не окажется сложной проблема «можно ли запитать шуруповерт от зарядного устройства без специальных средств», т.к. сборка питательного блока возможна собственными руками. В корпус вместо испорченных элементов вставляется собранный по схеме модуль питания. Исходящее напряжение контрольно замеряется, провода запитываются, корпус запирается.

Совет: схема может потребовать дополнительной нагрузки, обеспечить ее может включение в систему лампочки на 15W, которая еще и обеспечит подсветку.

Компьютерный модуль тоже подойдет

Еще одно решение проблемы запитки шуруповерта — монтаж его к компьютерному блоку питания. Этот вариант применим к таким модулям, которые оснащены механическим рычажком включения. Позитивный аспект в том, что блок охлаждается кулером, защищается от преувеличений нагрузки встроенной спецсистемой.

Устраивается такая сборка только с применением модулей питания на 300-350 W и током 12 вольт, не менее 16 А. Для инструментов с напряжением более 14 вольт данный вариант запитки не действует.

Пользователь может пожелать упрятать неэстетичный блок в красивый корпус, тогда рекомендуется не забыть устроить в нем вентилирование.

Автомобильная зарядка

В поисках решения вопроса «можно ли подключить шуруповерт к зарядному устройству», можно остановиться на зарядке автомобильным АК-блоком. Применимы модули с регулируемыми вручную током, напряжением. Подключение абсолютно не сложное — достаточно соединить входные каналы мотора инструмента с контактами автомобильной зарядной установки.

Общие рекомендации

Все перечисленные способы включают один объединяющий их этап — разборка корпуса питающего модуля

Если остов закреплен на болтах, то это не являет собой трудность, крепление на клее требует осторожного вскрытия шва посредством постукивания по щели молотком, заглубления в нее ножа

При монтаже соблюдают направление напряжения — оно не должно подаваться на батерею. Поэтому модуль монтируется параллельно питающим контактам, в плюсовую магистраль встраивается диодный осветитель на определенную мощность.

Резюме: на вопрос «может ли шуруповерт работать от зарядного устройства» присутствует положительный ответ, и несколько вариантов решения, однако требуется осторожность, некоторые научные познания и сноровка. Шуруповерт с автономным источником питания, однозначно является одним из лучших изобретений человечества, и он существенно облегчает жизнь практически всей му. Шуруповерт с автономным источником питания, однозначно является одним из лучших изобретений человечества, и он существенно облегчает жизнь практически всей му

Шуруповерт с автономным источником питания, однозначно является одним из лучших изобретений человечества, и он существенно облегчает жизнь практически всей му.

Правила зарядки Li-Ion аккумуляторов

Заряжаются такие накопители в комбинированном режиме: сначала около 40 минут при неизменном токе (из промежутка 0,2С – 1С) до значения напряжения 4,1–4,2 В (руководствуясь рекомендациями производителя), а затем при неизменном напряжении. Второй этап зарядки длится дольше. Быстрее можно зарядить АКБ при импульсном режиме. Длительность заряда при использовании тока 1С – 2–3 часа. Батарея считается заряженной, когда напряжение достигает значения напряжения отсечки, а ток заряда падает примерно до 3% от исходного значения.

Литий-ионные батареи боятся перезаряда при превышении зарядного напряжения сокращается ресурс аккумулятора, а также возникает риск теплового разгона, увеличения давления и разгерметизации АКБ.

Для безопасной работы таких накопителей используются платы BMS, не допускающие повышения зарядного напряжения выше критического значения. Дополнительно элемент защиты завершает заряд при нагреве АКБ до 90 С. Также причиной того, что Li-Ion не заряжается, может стать срабатывание защитного клапана в элементе из-за увеличения давления внутри его корпуса.

О том, какие литий-ионные батареи лучше в эксплуатации, читайте в нашем предыдущем материале.

Какие батарейки можно заряжать в зарядном устройстве

Химические процессы, протекающие в обычном гальваническом элементе, необратимы. Исчерпав свой ресурс, он перестает вырабатывать электрический ток. Определить их просто: обычно на корпусе такого элемента питания присутствует надпись «do not recharge» — «перезарядке не подлежит». Продлить ему жизнь можно единственным способом — попытаться поместить в менее энергоемкое устройство. Так, например, батарейки, которые не подходят для радиоуправляемой машинки, могут подойти для работы пульта от телевизора.

Единственный тип батареек, которые можно правильно перезаряжать большое число раз — это аккумуляторные. Их можно отличить по маркировке rechargeable battery. Рабочее напряжение аккумуляторных батареек ниже, чем у обычных — 1.2 Вольта. Аккумуляторные элементы питания дороже обычных: чем больше их мощность и количество циклов перезарядки, тем выше цена. Кроме того, вам потребуется специальное зарядное устройство, которое приобретается отдельно. Часто такие зарядные устройства снабжены индикатором, который покажет, насколько зарядился аккумулятор. Время зарядки аккумуляторных батареек составляет 8—12 часов.

Читать также: Профилегиб ручной своими руками как сделать

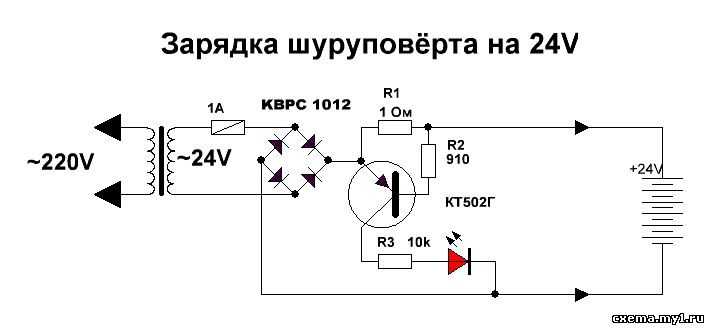

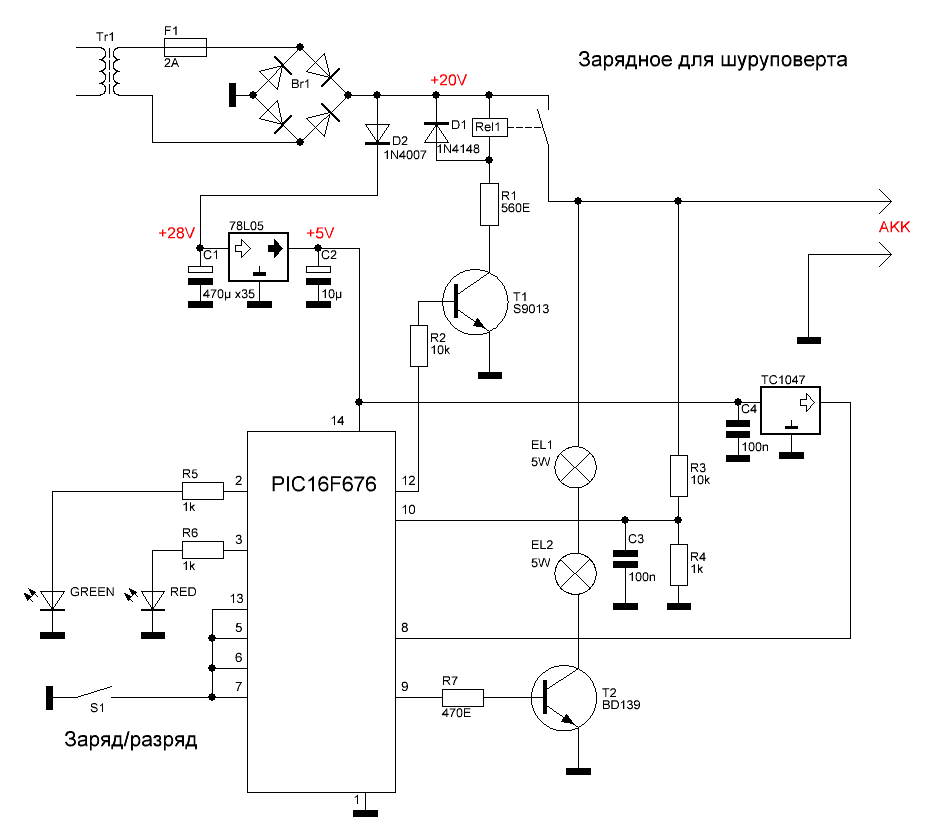

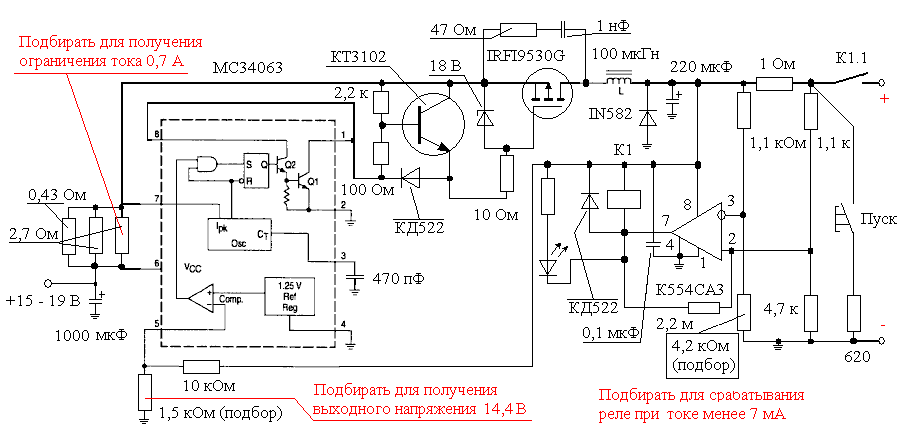

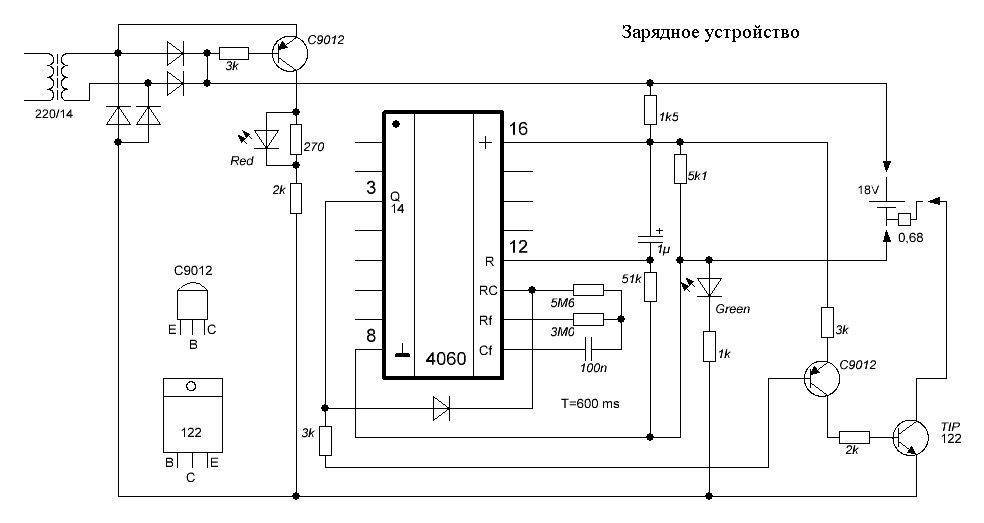

Зарядное Для Шуруповерта 18 Вольт Своими Руками

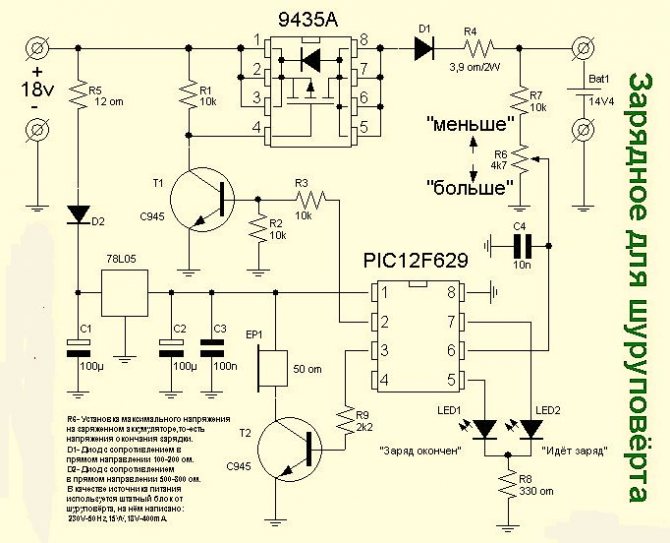

Доработка зарядного устройства шуруповерта

13

Шуруповерт — неподменный инструмент, увы обнаруженный недочет принуждает пошевелить мозгами что, чтоб внести кое-какие доработки и сделать лучше схему его зарядного устройства. Оставив шуруповерт зарядиться на ночь, автор этого видео блогер AKA KASYAN наутро обнаружил нагрев акб непонятного происхождения. Притом нагрев был достаточно серьезным. Это не нормально и резко сокращает срок службы аккумулятора. К тому же опасно с точки зрения пожаробезопасности.

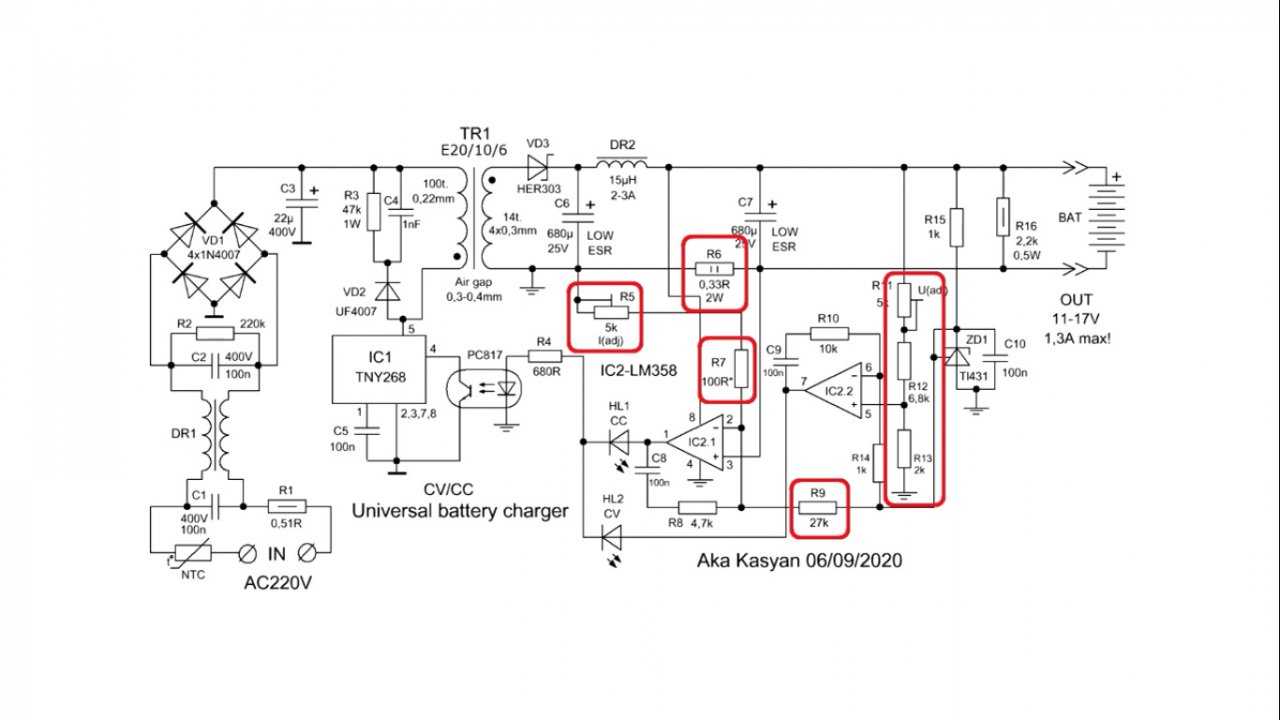

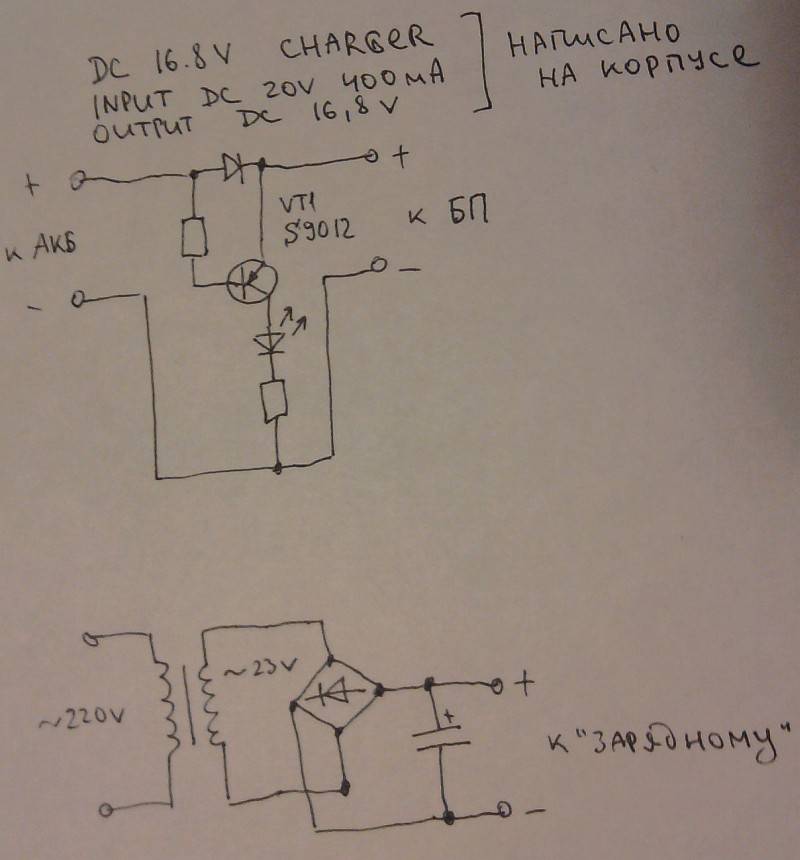

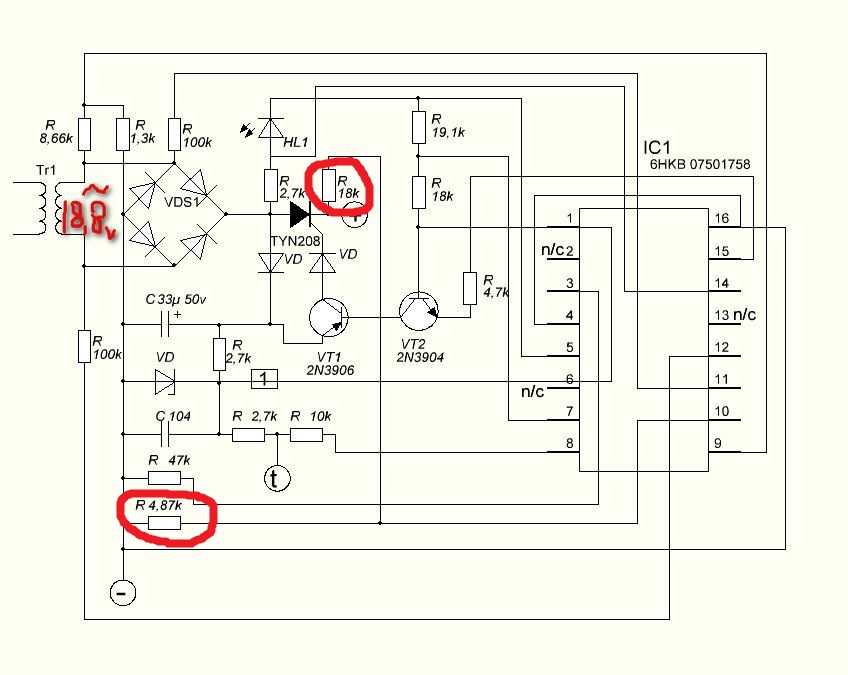

Разобрав зарядное устройство, стало ясно, что внутри простейшая схема из трансформатора и выпрямителя. В док-станции всё было еще хуже. Индикаторный светодиод и небольшая схема на одном транзисторе, которая отвечает только за срабатывание индикатора, когда в док-станцию вставлен акб. Никаких узлов контроля заряда и автоотключения, только блок питания, который будет заряжать бесконечно долго, пока последний не выйдет из строя.

Поиск информации по проблеме привел к выводу, что почти у всех бюджетных шуруповёртов точно такая же система заряда. И лишь у дорогих приборов процессор на управлением реализована умные системы заряда и защит как на самом заряднике, так и в аккумуляторе. Согласитесь, это ненормально. Возможно, по мнению автора ролика, производители специально используют такую систему для того чтобы аккумуляторы быстро выходили из строя. Рыночная экономика, конвейер дураков, маркетинговая тактика и прочие умные и непонятные слова.

READ Как Правильно Отрезать Угол 45

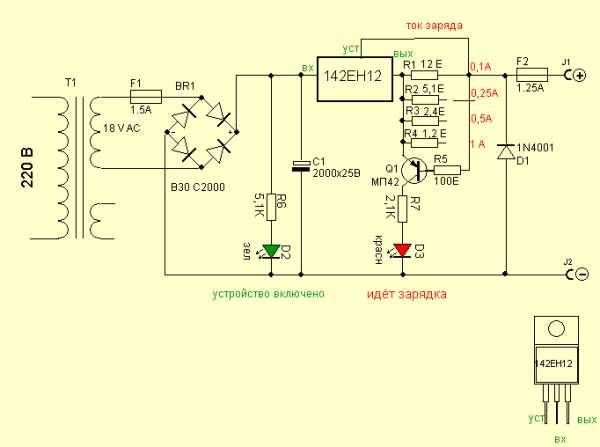

Давайте доработаем это устройство, добавив систему стабилизации напряжения и ограничения тока заряда. Аккумулятор на 18 вольт

, никель-кадмиевый с емкостью в 1200 миллиампер часов. Эффективный ток заряда для такого акб не более 120 миллиампер. Заряжаться будет долго, но зато безопасно.

Давайте сначала разберемся, что нам даст такая доработка. Зная напряжение заряженного аккумулятора, мы выставим на выходе зарядника именно это напряжение. И когда аккумулятор будет

заряжен до нужного уровня, ток заряда снизится до 0. Процесс прекратится, а стабилизация тока позволит заряжать аккумулятор максимальным током не более 120 миллиампер независимо от того, насколько разряжен последний. Иными словами мы автоматизируем процесс заряда, а также добавим индикаторный светодиод, который будет гореть в процессе заряда и погаснет в конце процесса.

Как зарядить аккумулятор от шуруповёрта

без родногозарядного .

Владельцам шуруповертов посвящается

Скачать схему, плату и прогу расчета Заработать на aliexpress .

Все нужные радиодетали можно приобрести дешево — в этом китайском магазине. Схема узла.

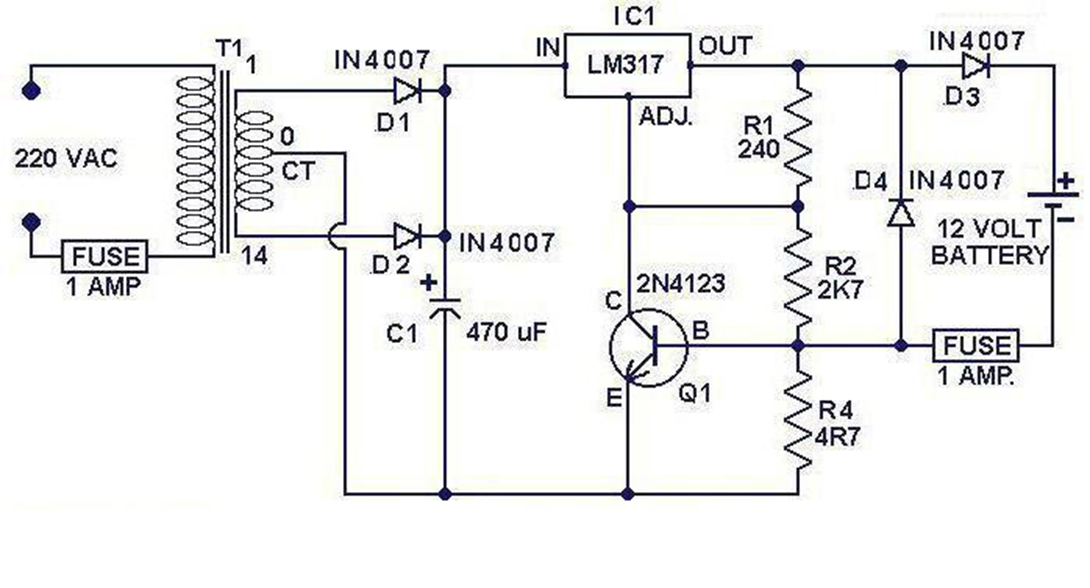

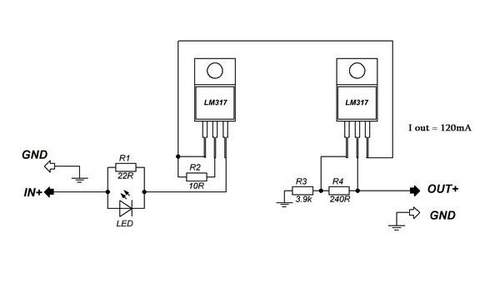

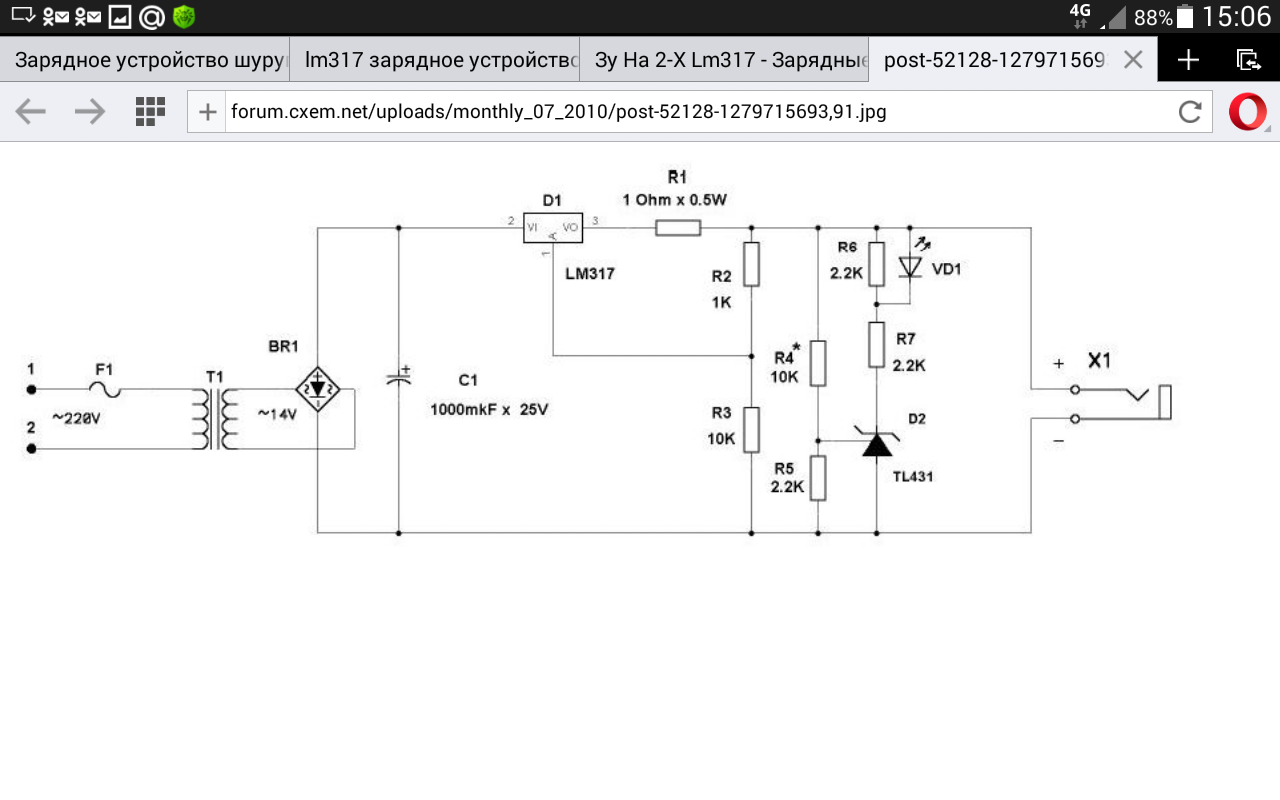

Схема такого узла очень проста и легко реализуема. Затраты всего на 1 доллар. Две микросхемы lm317. Первая включена по схеме стабилизатора тока, вторая стабилизирует выходное напряжение.

READ Преределка 18 Вольтового Зарядного Устройства Шуруповерта Dorkel

Данный резистор имеет сопротивление около 10 ом, что соответствует зарядному тока 120 миллиампер. Вторая часть представляет из себя пороговый узел. Он стабилизирует напряжение; выходное напряжение задается путем подбора резисторов r3, r4. Для наиболее точной настройки делитель можно заменить на многооборотный резистор на 10 килоом. Напряжение на выходе не переделанного зарядного устройства

составляло около 26вольт, при том, что проверка осуществлялась при 3 ваттный нагрузки. Аккумулятор, как уже выше было сказано, на 18 вольт . Внутри 15 никель-кадмиевых банок на 1,2 вольта. Напряжение полностью заряженного аккумулятора составляет около 20,5вольт . То есть на выходе нашего узла нам нужно выставить напряжение в пределах 21 вольта.

Теперь проверим собранный блок. Как видно, даже при закороченном выходе ток не будет более 130 миллиампер. И это независимо от напряжения на входе, то есть ограничение тока работает как надо. Монтируем собранную плату в док-станцию. В качестве индикатора окончания заряда поставим родной светодиод док-станции, а плата с транзистором больше не нужна. Выходное напряжение тоже в пределах установленного. Теперь можно подключить аккумулятор. Светодиод загорелся, пошла зарядка, будем дожидаться завершения процесса. В итоге можно с уверенностью сказать что мы однозначно улучшили эту зарядку. Аккумулятор не нагревается, а главное его можно заряжать сколько угодно, поскольку устройство автоматически отключается, когда аккумулятор будет

полностью заряжен.

Источник

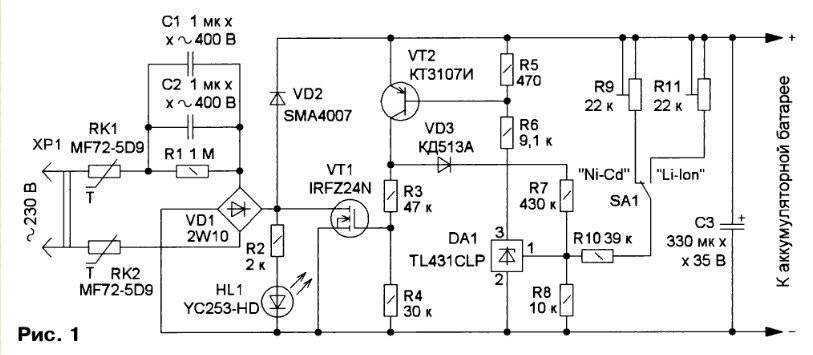

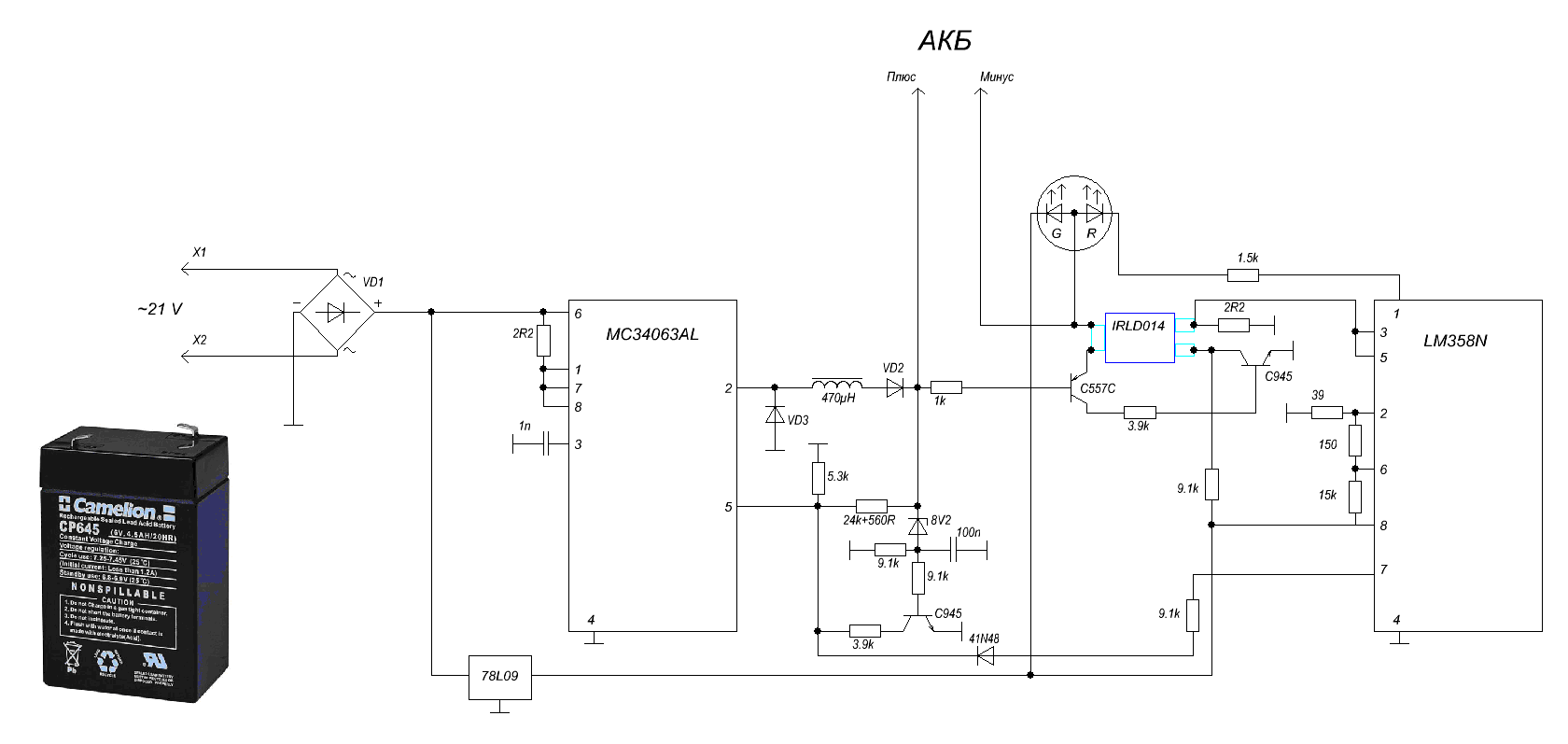

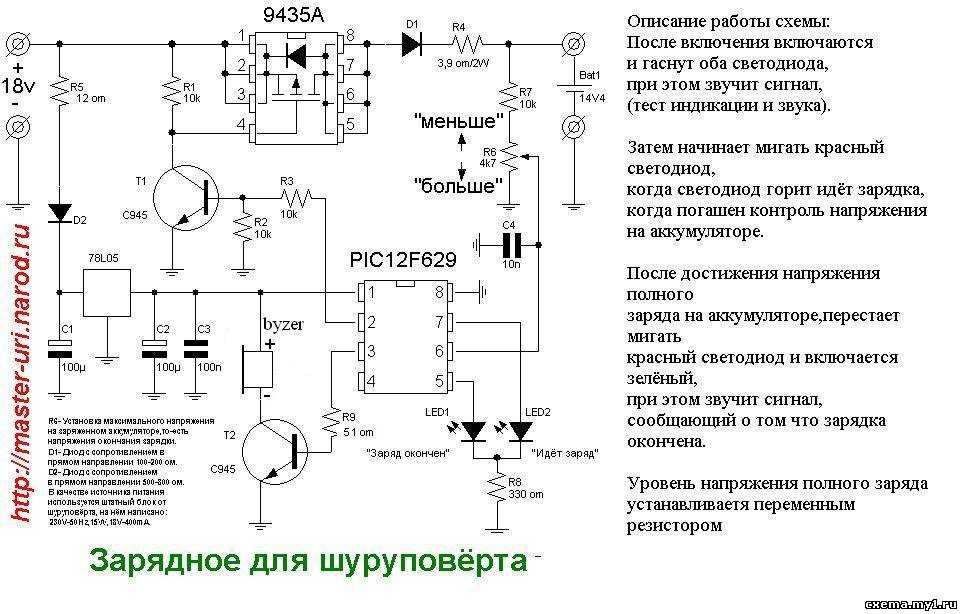

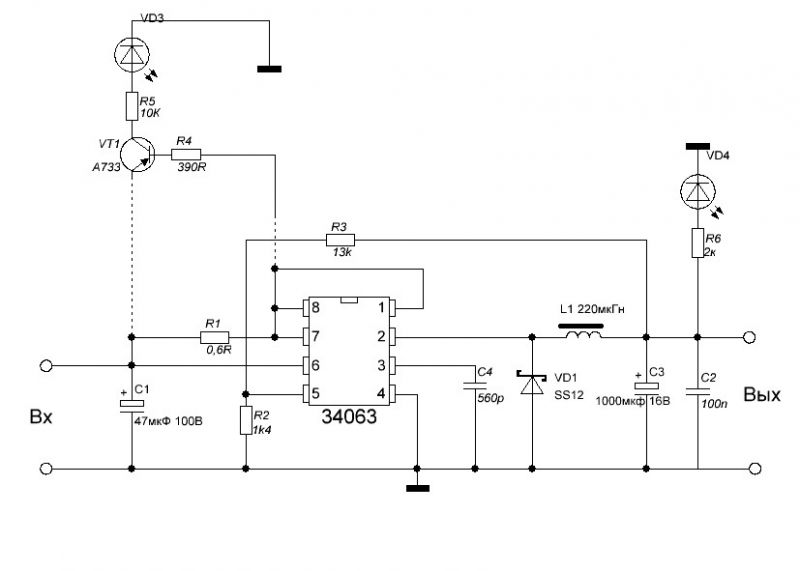

Самодельные приборы для заряда

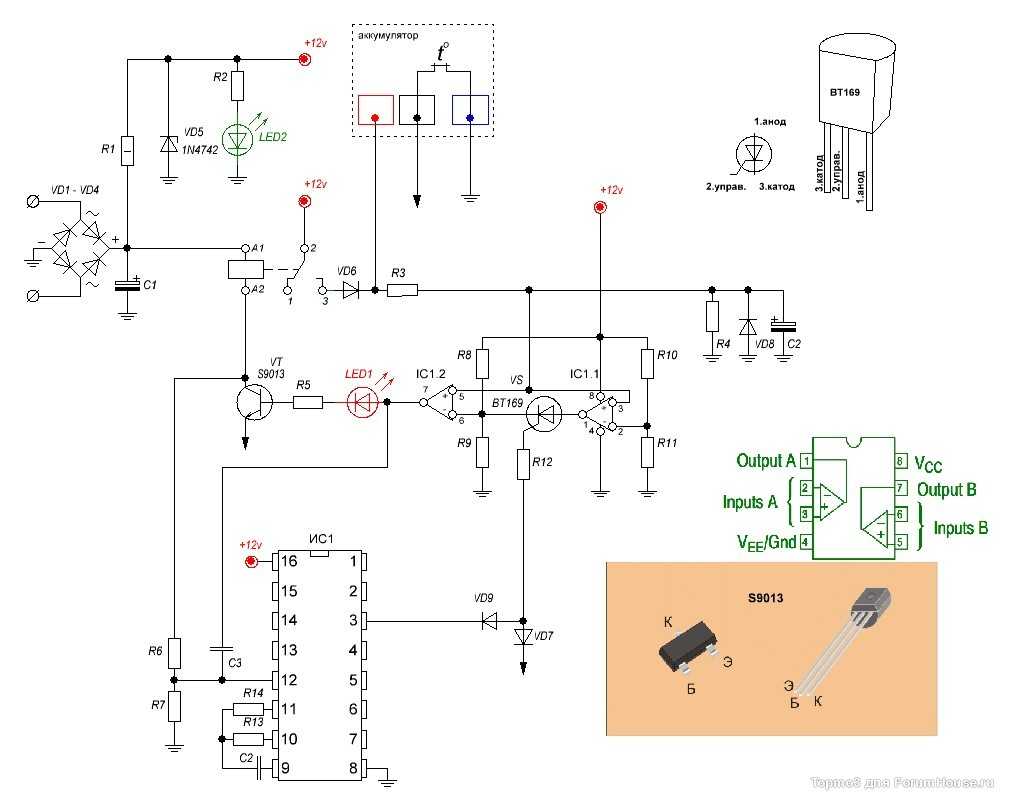

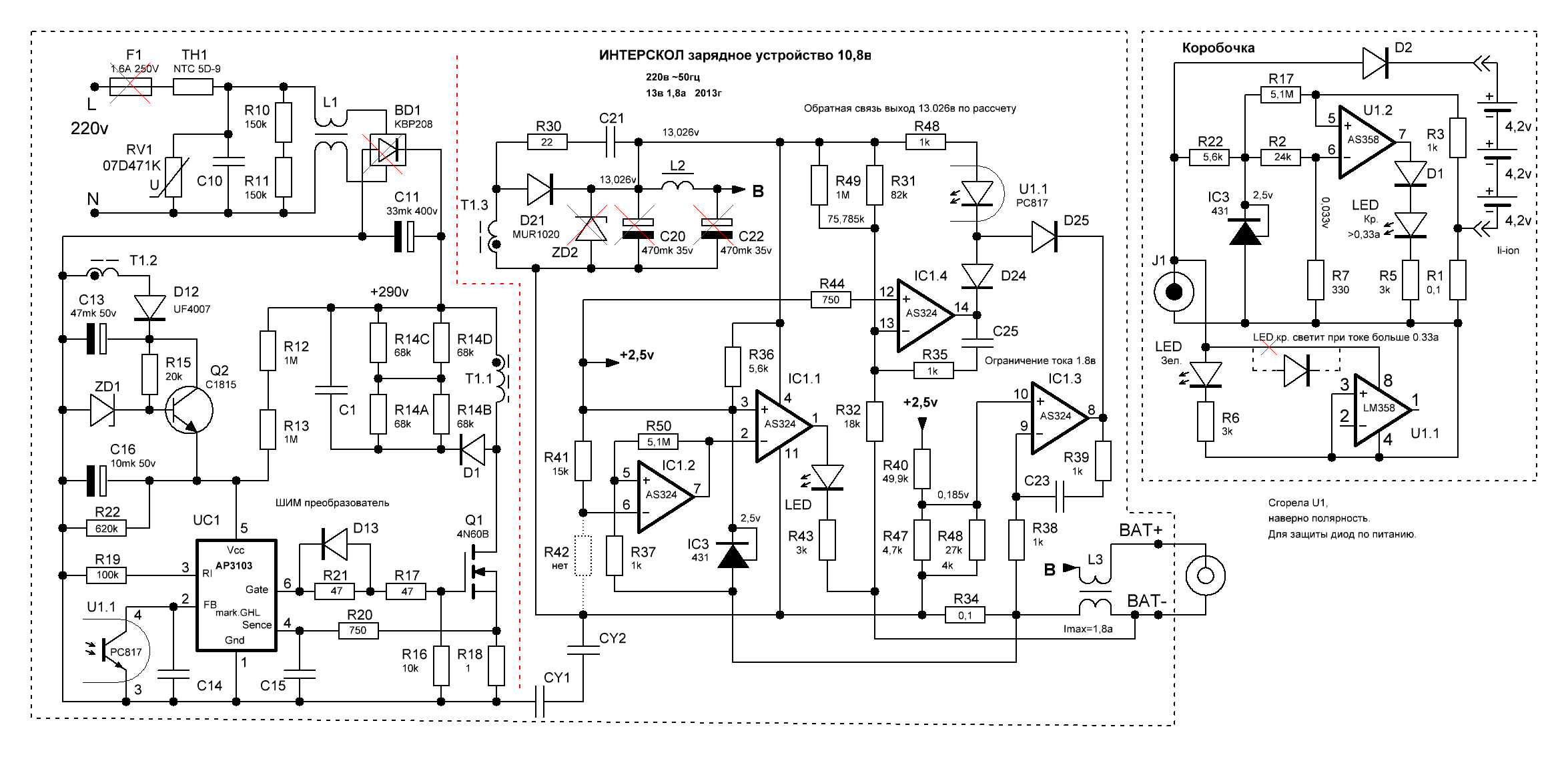

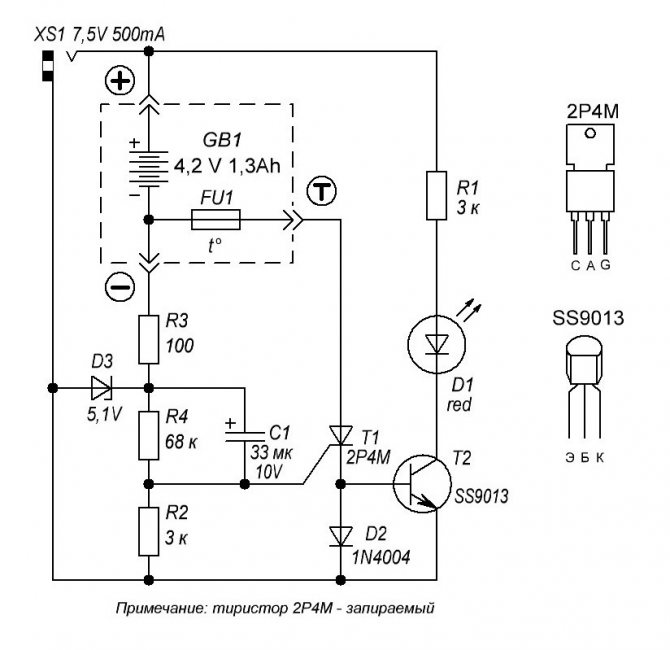

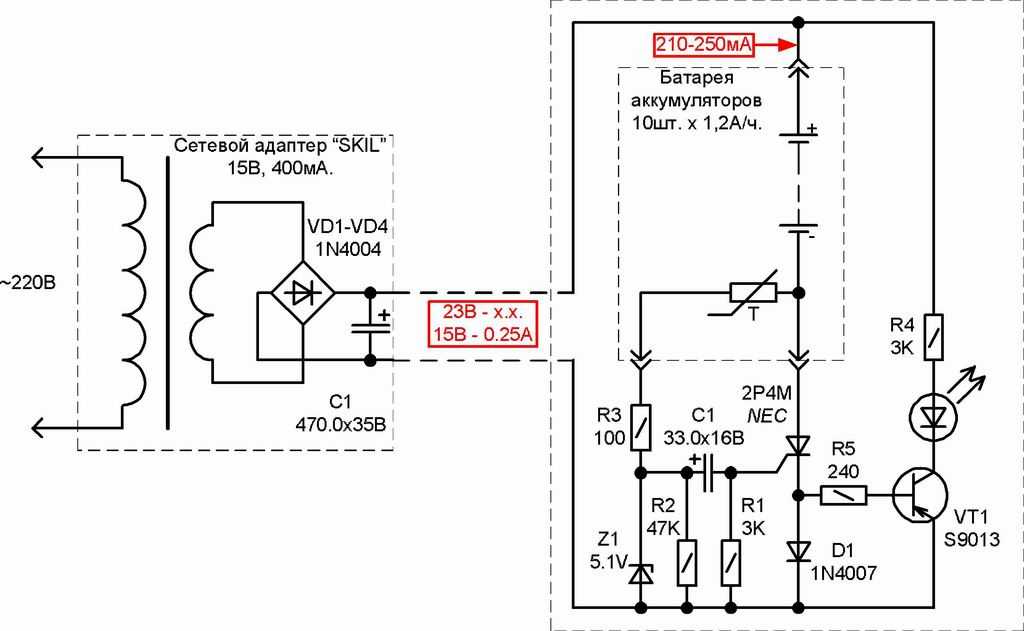

Самостоятельно сделать зарядку для шуруповёрта на 12 вольт своими руками, по аналогии с той, что применяется в ЗУ Интерскол, довольно просто. Для этого потребуется воспользоваться способностью термореле разрывать контакт при достижении определённой температуры.

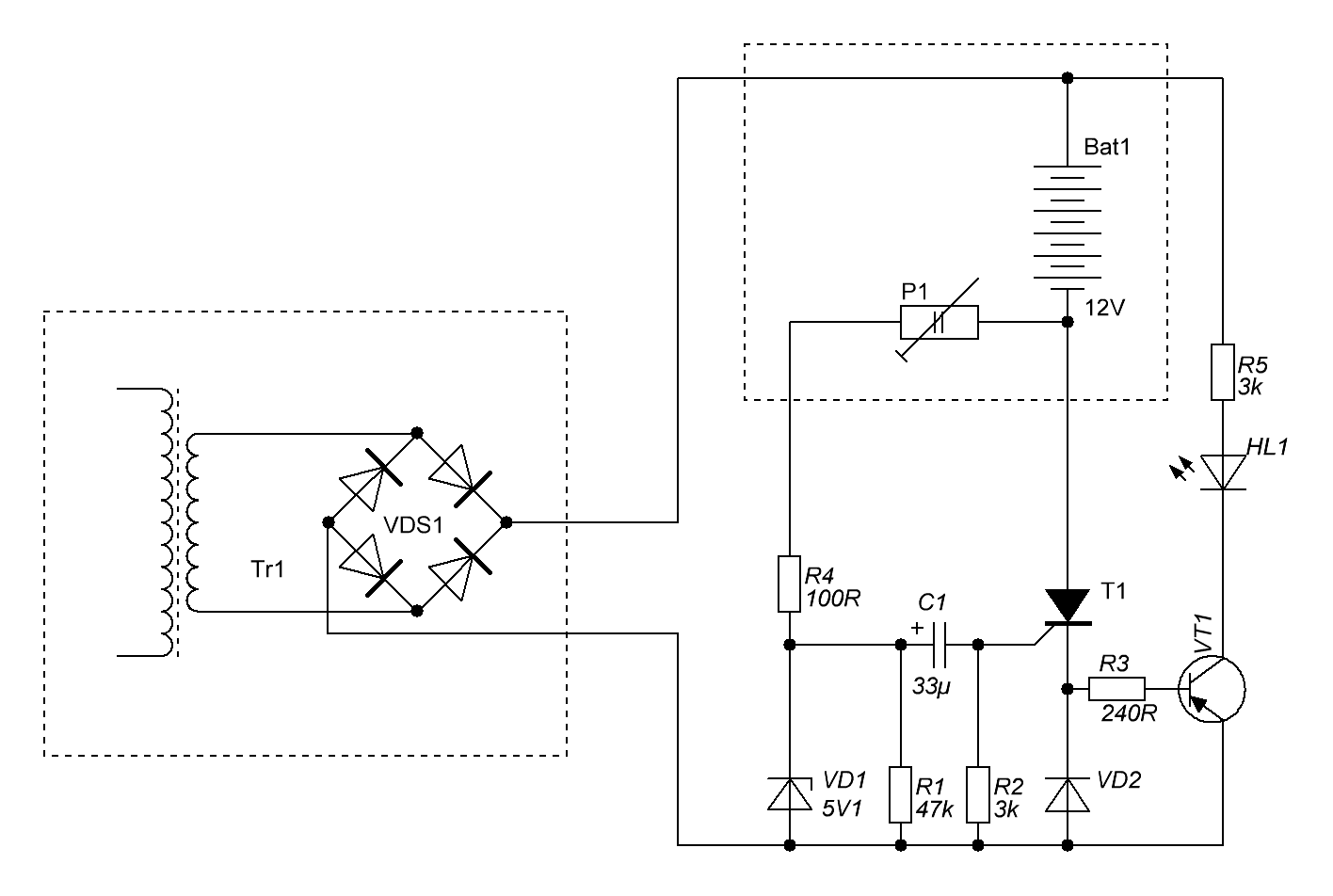

В схеме R1 и VD2 представляют собой датчик прохождения тока заряда, R1 предназначен для защиты диода VD2. При подаче напряжения транзистор VT1 открывается, через него проходит ток и светодиод LH1 начинает светиться. Величина напряжения падает на цепочке R1, D1 и прикладывается к аккумулятору. Ток заряда проходит через термореле. Как только температура аккумулятора, к которому подключено тепловое реле, превысит допустимое значение, оно срабатывает. Контакты реле переключаются, и ток заряда начинает протекать через сопротивление R4, светодиод LH2 загорается, сообщая об окончании заряда.

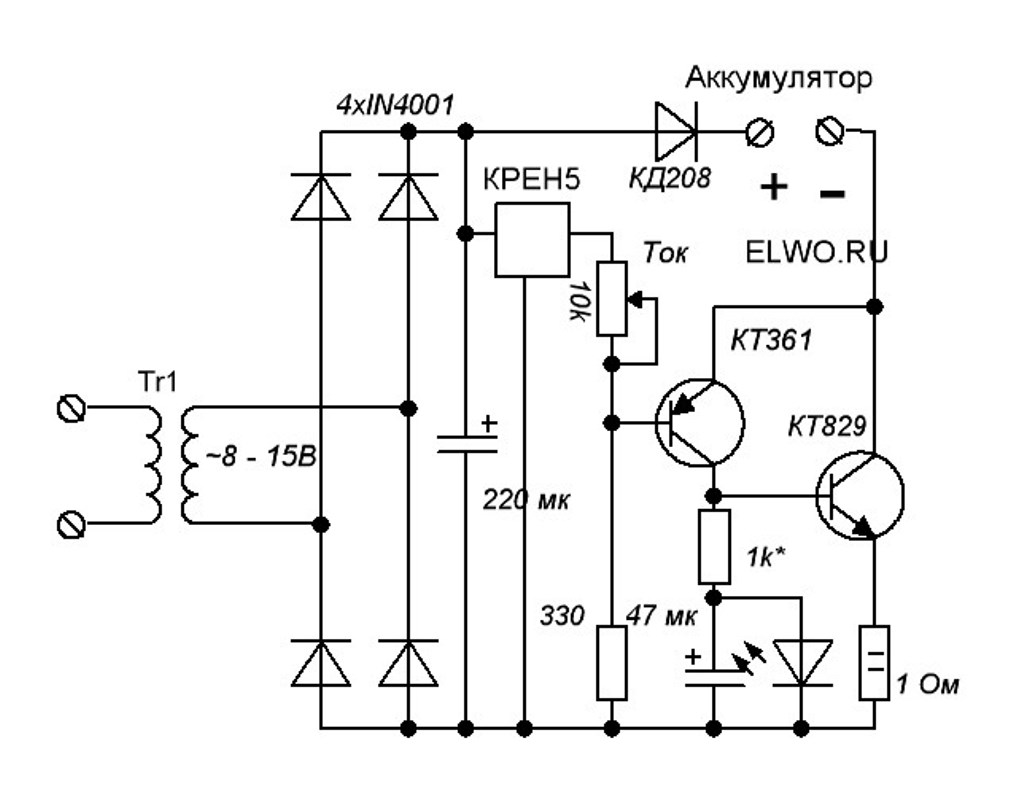

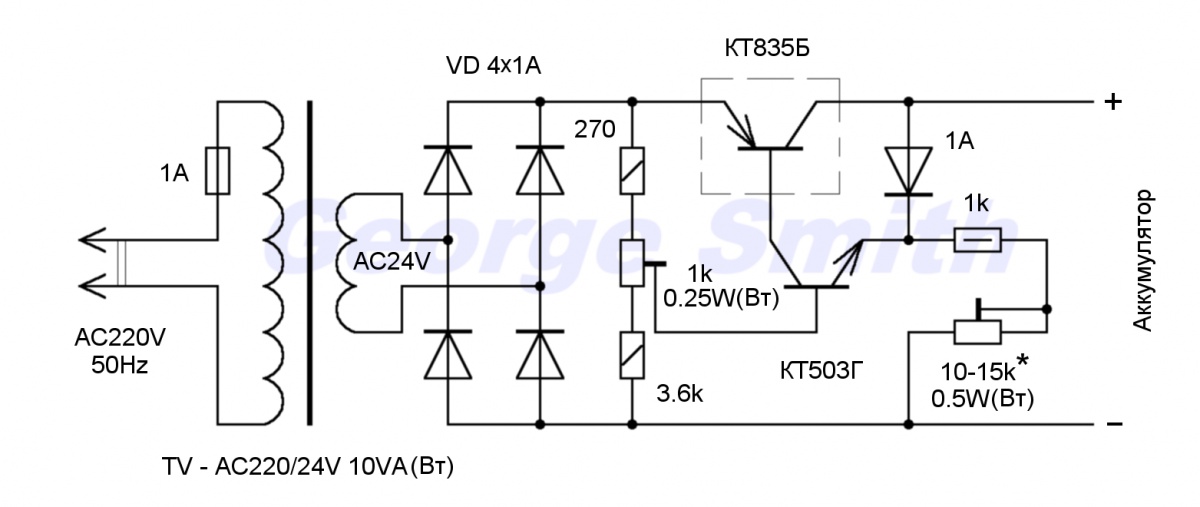

Схема на двух транзисторах

Ещё одно простое устройство можно выполнить на доступных элементах. Эта схема работает на двух транзисторах КТ829 и КТ361.

Величина тока заряда управляется транзистором КТ361 к коллектору, которого подключён светодиод. Этот транзистор также управляет состоянием составного элемента КТ829. Как только ёмкость батареи начинает увеличиваться, ток заряда уменьшается и светодиод соответственно плавно гаснет. Сопротивлением R1 задаётся максимальный ток.

Момент полного заряда батареи определяется необходимым напряжением на ней. Требуемая величина выставляется переменным резистором на 10 кОм. Чтобы её проверить, понадобится поставить вольтметр на клеммах подключения батареи, не подключая её саму. В качестве источника постоянного напряжения используется любой выпрямительный блок, рассчитанный на ток не менее одного ампера.

Использование специализированной микросхемы

Производители шуруповёртов стараются снизить цены на свою продукцию, часто это достигается путём упрощения схемы ЗУ. Но такие действия приводят к быстрому выходу из строя самой батареи. Применяя универсальную микросхему, предназначенную именно для ЗУ компании MAXIM MAX713, можно добиться хороших показателей процесса заряда. Вот как выглядит схема зарядного устройства для шуруповёрта на 18 вольт:

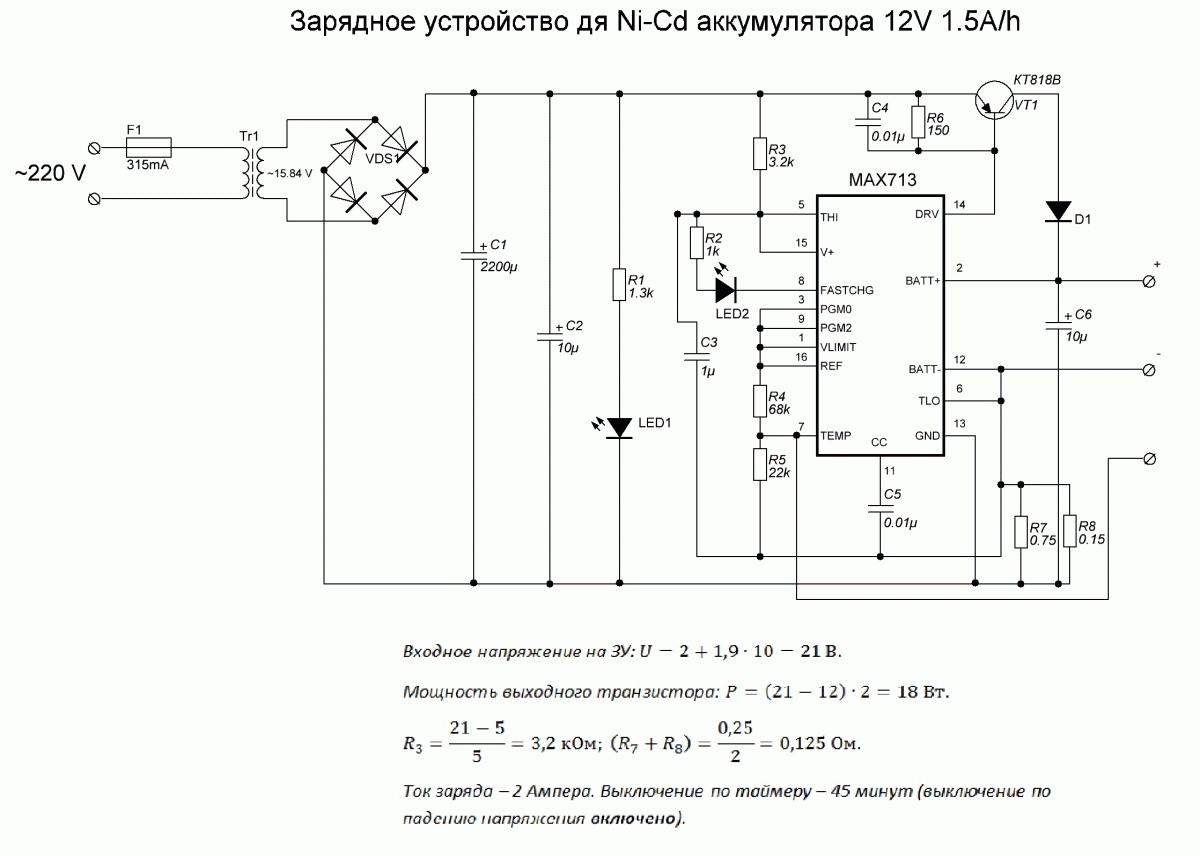

Микросхема MAX713 позволяет заряжать никель-кадмиевые и никель-металл-гидридные аккумуляторы в режиме быстрого заряда, током до 4 C. Она умеет отслеживать параметры батареи и при необходимости снижать ток автоматически. По окончании зарядки схема на основе микросхемы практически не потребляет энергии от аккумулятора. Может прерывать свою работу по времени или при срабатывании термодатчика.

HL1 служит для индикации питания, а HL2 — для отображения быстрого заряда. Настройка схемы заключается в следующем. Для начала выбирается зарядный ток, обычно его значение составляет величину равную 0,5 C, где C — ёмкость аккумулятора в амперчасах. Вывод PGM1 соединяется с плюсом напряжения питания (+U). Мощность выходного транзистора рассчитывается по формуле P=(Uвх — Uбат)*Iзар, где:

• Uвх – наибольшее напряжение на входе;
• Uбат – напряжение на аккумулятор;
• Iзар – зарядный ток.

Сопротивление R1 и R6 рассчитывается по формулам: R1=(Uвх-5)/5, R6=0.25/Iзар. Выбор времени, через которое зарядный ток отключится, определяется подключением контактов PGM2 и PGM3 к разным выводам. Так, для 22 минут PGM2 оставляется неподключенным, а PGM3 соединяется с +U, для 90 минут PGM3 коммутируется с 16 ногой микросхемы REF. Когда понадобится увеличить время зарядки до 180 минут PGM3 закорачивают с 12 ногой MAX713. Наибольшее время 264 минуты достигается соединением PGM2 со второй ногой, а PGM3 с 12 ногой микросхемы.

Особенности подзарядки шуруповерта при различных условиях окружающей среды

Несмотря на то, что у каждого устройства имеется своя сопроводительная документация и правила эксплуатация, у всех есть некоторые общие закономерности использования аккумулятора:

• Нежелательно осуществлять зарядку шуруповерта при низкой атмосферной температуре (менее +5C). Оптимальными пределами считается температура от +10C до +35С.
• Ни в коем случае не кладите зарядное устройство или сам агрегат на снег, если вам нужно производить ремонтные работы вне помещения зимой. Влага и низкие температуры могут поспособствовать появлению медленной ржавчины и нарушению электрической проводимости, в результате — шуруповерт испортится насовсем. В лучшем случае придется покупать новый аккумулятор, а это сопряжено с беготней по специализированным магазинам и пустой тратой средств, которой можно было избежать.
• Не оставляйте зарядное устройство под прямыми солнечными лучами (особенно летом!). Высокие температуры могут повредить не меньше, чем вода. Приспособление не заржавеет, но точно перегреется. Ионы металлов вступят в реакцию друг с другом, что приведет к нарушению контакта, но обнаружите вы неисправность не сразу. На появившиеся неполадки могут указывать медленный процесс зарядки, отсутствие изменений на индикаторе.
