Особенности литых винтовых свай
Для изготовления литых наконечников для винтовых свай используются высокопрочные легированные стали и технология точной вакуумной формовки. Чтобы повысить прочность материала, все изделия проходят дополнительно тепловую обработку, а затем привариваются к стальной свае. Выпускаемые промышленными предприятиями, сваи с литыми наконечниками имеют лопасть большой толщины и точные параметры.
Литые винтовые сваи стоят дороже сварных, однако, этот недостаток компенсируется высоким качеством и продолжительным периодом эксплуатации. Изделия сертифицируются производителем и реализуются с техническим паспортом, в котором указываются технические характеристики.
Что это такое?
Характеристики винтовых свай – виды, типы, размеры
Известные производители винтовых свай
Разберем надежных производителей свай, качеству продукции которых доверяют.
BAU Group
Отечественный производитель. Главный офис находится в Новосибирске. Один из лидеров отрасли на российском рынке. Выпускает как стандартные варианты свай, так и оцинкованные с обеих сторон. Компания принимает индивидуальные заказы для крупных объектов. Вся продукция имеет сертификаты качества отечественного и международного образца. Производственные мощности компании постоянно расширяются.
Королевский завод
Специализация производителя – выпуск винтовых, железобетонных свай различных размеров, конфигураций. Подойдут для использования в ИЖС, возведения крупных гражданских, промышленных объектов. Вся производственная линия полностью автоматизирована. Риск брака в какой-либо партии сведен к минимуму. Вся продукция имеет сертификаты качества.
Московский завод
Производственные мощности расположены в Московской области. Есть возможность осуществления индивидуальных заказов, скидки для оптовых заказчиков. Вся продукция имеет сертификаты качества. Большой ассортимент продукции различных размеров.
ЗЛВС (Завод литейно-винтовых свай)
Производит сваи хорошего качества и по низкой цене. Сертификаты качества есть на всю продукцию. Компания осуществляет быструю доставку во все регионы РФ, прием индивидуальных заказов.
СваиСервис
Винтовые сваи данного производителя подходят для всех типов почвы. Вся продукция имеет качественное защитное покрытие, произведена согласно действующим ТУ и ГОСТам. Сваи имеют повышенную износостойкость. Компания для постоянных клиентов предоставляет возможность отсрочки платежей по заказу.
Винтовые сваи – отличный вариант для фундамента жилых и нежилых строений. Главное, ответственно подойти к выбору размеров, технических характеристик опор и доверять только проверенным поставщикам.
Диаметр винтовой металлической сваи.
Всё что было сказано и показано выше, как вы уже поняли, было представлено согласно Гост. Но в наше время “рулит” ДСТУ и диаметр свай очень отличается. Как вы видели на первом фото, полые металлические сваи обозначающиеся маркировкой СК, уже не имеют тот диаметр, а новый я представлю Вам чуть ниже в таблице.
Вам так же будет полезно знать, что на данный момент винтовые металлические сваи, которые предназначены для создания винтового фундамента*, могут быть как заливные, так полые.

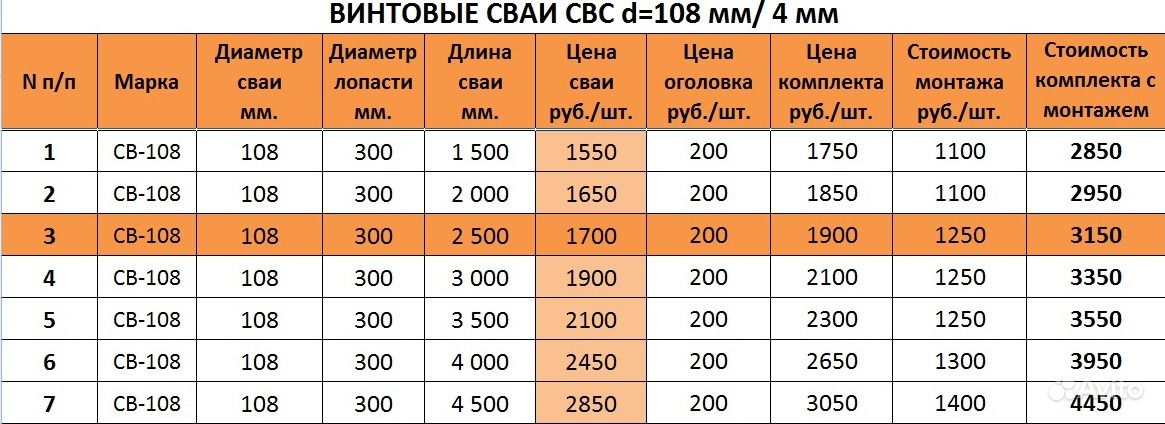

| Диаметр винтовой сваи мм. | Длинна винтовой сваи см. | Диаметр лопасти винтовой сваи мм. |
| 89 | от 2500 | 250 |
| 108 | от 2000 | 300 |
| 133 | от 1500 | 350 |
Плюсы и минусы свайного фундамента и винтовых свай
Основные плюсы свайно-винтового фундамента
Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.
1. Стоимость фундамента Точной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс. 2. Легкость и удобство монтажа Монтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников. Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж. 3. Очень быстрый монтаж винтовых свай Значительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств. Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай. 4. Уклон на участке — не помеха для свайно-винтового фундамента Каким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться. Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже. 5. Чистый участок после заложения фундамента В процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс. Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок 6. Монтаж в любое время года В отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле. 7. Теплый пол в доме Особенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай. 8. Быстрая готовность Если бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа. 9. Простота наращивания фундамента В случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов. 10. Несложный ремонт фундамента От некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму. 11. Не тянет влагу из грунта Благодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.
Буровые сваи
Технология устройства буронабивных свай
Буровые сваи классифицируются по способу устройства.
- буронабивные, бетонируемые в скважинах, пробуренных в пылевато-глинистых грунтах выше уровня грунтовых вод без крепления стенок скважин,
- буронабивные, устраиваемые в скважинах, пробуренных в любых грунтах ниже уровня грунтовых вод — с креплением стенок скважин глинистым раствором или инвентарными обсадными трубами,
- буроинъекционные диаметром 150-250 мм, устраиваемые способом нагнетания мелкозернистого бетонного раствора в пробуренные скважины,
- буроопускные сваи, устраиваемые путём опускания в скважину железобетонной сваи и заполнения промежутка бетонной смесью.
Виды буронабивных свай отличаются способом устройства и назначением. Собственно, основной вид выполняется прямо по месту расположения методом бурения скважины, заполнения её бетонным раствором и армирования каркасом, заранее заготовленным на всю или частичную глубину скважины из железных стержней и проволоки.
В сложных грунтовых условиях, плывунных, песчаных и грунтах на уровне подземных водоносных слоёв устройство буронабивных свай (БНС) выполняется под защитой извлекаемых инвентарных обсадных труб или под защитой глинистого (бентонитового) раствора. Допустимо оставлять обсадные трубы в грунте, если фильтрация грунтовых вод превышает 200 метров в сутки. Обычно это становиться известным по результатам инженерно-геологических изысканий и для устройства БНС используют более дешёвые оставляемые трубы.
Устройство БНС с обсадными трубами
Диаметр буронабивных свай определяется расчётом несущей способности и может находится в пределах 300-2000 мм, а глубина — ещё и уровнем залегания несущего опорного слоя грунта, и может достигать 76 м. Назначение буронабивных свай — обеспечение прочного фундамента для массивных зданий и сооружений за счёт большого диаметра и глубины погружения, позволяющей достичь малосжимаемых несущих пластов и обеспечения опорной пяты большой площади.
В простых грунтовых условиях применяется менее затратный метод устройства буронабивных свай непрерывным полым шнеком. Суть метода заключается в том, что бетонирование выполняется не с помощью отдельной бетонолитной трубы, а непосредственно через полость бурового шнека. По достижении буром проектной глубины в его полость под давлением подаётся бетон и по мере подъёма скважина заполняется бетоном. На последней стадии происходит погружение армокаркаса. После схватывания и выдержки бетона свая готова.
Устройство свай НПШ для фундамента нефтяного резервуара
Буроинъекционные сваи (БИС) имеют особое применение: укрепление старых, ветхих оснований зданий, а также в случае опасности оседания и подвижек грунта. Бурение диаметром 150-250 мм происходит в непосредственной близости или сквозь массив фундаментной конструкции. Армирование БИС в этих случаях может и не производится.
Буросекущие сваи предназначены для устройства сплошной бетонной стены, способной нести функцию шпунтового ограждения котлована, служить фундаментом и стеной подвальной части здания. Выполняются методом последовательного бурения и бетонирования сначала нечётных скважин, а затем чётных с обеспечением их зацепления.
Расчёт свай
Расчёт фундаментных свай-стоек выполняется:
- По несущей способности грунта под пятой сваи,
- По прочности конструкции сваи,
- По имеющимся горизонтальным нагрузкам.
Последовательность подбора, изготовления, заглубления, проверки качества, испытаний свай регламентируется СНиП 2.02.03-85 «Свайные фундаменты».
Конструктивные особенности и характеристики изделий
Преимущества, недостатки
Благодаря отсутствию земельных работ, сроки готовности объекта сокращаются
Достоинства фундамента многочисленны:
Экономия. Всегда можно сделать свои винтовые сваи, размеры при этом будут индивидуально подобраны под строящееся здание, а если еще и самостоятельно выстроить фундамент, то экономия будет значительной.
Оперативность возведения строения. Благодаря отсутствию земельных работ, сроки готовности объекта сокращаются.
Всесезонность. Вкручивать сваи можно когда угодно, задержкой может стать только уровень промерзания грунта.
Надежность и универсальность. Обустройство основания не вызывает динамической нагрузки на рядом стоящие здания, а значит, технология может быть использована в условиях предельно плотной застройки. Не имеет значения уровень водонасыщенности, промерзания, подвижности грунта – длина свай определяется нужными показателями для каждого индивидуального региона.
Совет! Несмотря на широту применения, свайный фундамент не следует возводить на скальных или крупноформатных каменных грунтах – наконечник не пробьет излишне плотные вкрапления.
Не имеет значения рельеф местности. Свайные опоры не требуют выравнивания ландшафта, могут быть возведены на склонах. Нет необходимости удалять верхний слой почвы, срубать вековые деревья, сносить памятники старины – практичность основания высока в любых условиях застройки.
Возведение пристроек, как показано на видео, также не доставит проблем, достаточно выбрать нужный формат, дополнить имеющийся объект свайным фундаментом и можно строиться. Высокая несущая способность опор позволяет возводить стены из дерева, легкого кирпича, вспененных блочных элементов, а также строить каркасные дома. Максимальный срок изготовления фундамента – 3-4 дня, именно это привлекает частных застройщиков. А также то, что основание подходит как для стационарных объектов, так и для временных.

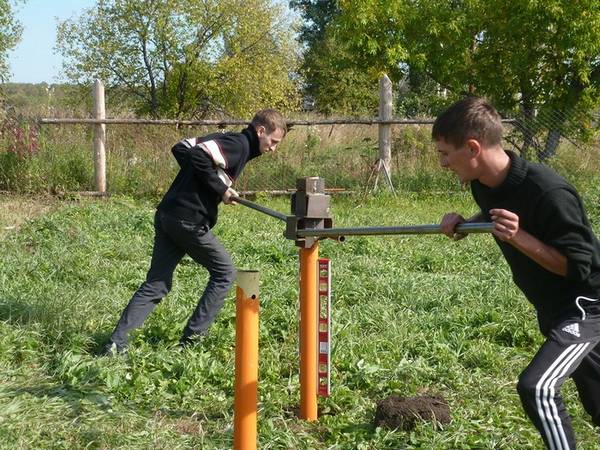

Легкий монтаж свай – идеальный показатель, позволяющий применять их в условиях подвижного грунта
Легкий монтаж свай – идеальный показатель, позволяющий применять их в условиях подвижного грунта, таким образом можно сказать, что свайно-винтовая основа подходит для следующих условий:
При подвижности и нестабильности грунта. Свая крепится в глубокие стойкие пласты, при этом легко выдерживает боковые нагрузки и сезонные подвижки почвенных масс.
Обводненность. Сваи можно ставить даже в озере, главное – выбрать нужный размер длины.
Не является исключением вечная мерзлота – элементы имеют конструкцию бура, что позволяет им легко заглубляться даже в самые промерзшие почвы.
Но есть и минусы:
- При работе со скальными грунтами повышается риск повреждения наконечника, что будет причиной коррозии тела сваи.
- Обязательность антикоррозийной обработки позволит продлить срок службы опоры.
- Закрученная опора не позволяет осмотреть ее на предмет повреждений, потребуется демонтаж сваи.
- Обязательность проверки всех сварных швов, чтобы обеспечить длительный срок эксплуатации опоры.
Информация по назначению калькулятора
Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.
Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003
Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.
Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.
Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.
Определение необходимого числа свай п в свайном фундаменте, размещение их в плане, определение ширины bp и высоты hp ростверка.
Необходимое число свай n на один погонный метр длины ленточного фундамента определяем по формуле:
d2 – осредненная грузовая площадь вокруг сваи, с которой передается нагрузка от собственного веса ростверка, надростверковой конструкции и грунтовой пригрузки на ростверке.
d = 0,35м – сторона сваи;
h = 3,2 м – высота ростверка и надростверковой конструкции, нагрузка от которых не вошла в расчет при определении ;
γср = 20 кН/м3 – средний удельный вес грунта и бетона над подошвой ростверка.
Определение расстояния а между осями свай:
Сваи в составе фундамента должны размещаться на расстоянии, равном (3… 6) d между их осями. Очевидно, что наиболее экономичным был бы ростверк с однорядным расположением свай при расстоянии а между их осями, равном 3d=0,9 м. Но, так как полученное значение а=0,45 м < 0,9 м, приходится принимать двухрядное расположение свай, с тем, чтобы расстояние между соседними сваями одного и другого рядов составляло 3d=0,9 м, а по длине ростверка 0,45 м. При этом расстояние СР между рядами свай определяется из треугольника abc
Расстояние от внешней грани вертикально нагруженной сваи до края
ростверка принимается равным 0,2d + 5 см при двух рядном (d – в см), но не менее 10 см. Исходя из этого, получаем ширину ростверка
,2d + 5см = 0,2·35 + 5 = 12см.=1,01+2·0,15+2*0,12=1,55 м.
Ширина стены подвала составляет 40 см поэтому окончательно принимается ширина ростверка1,6м, высота 0,5 м.
Высота ростверка ленточного фундамента должна определяться из условия продавливания его сваей. Но т.к. свая полностью расположена под стеной подвала, то продавливание ростверка сваей исключается. Поэтому из конструктивных соображений и практики строительства оставляем hр = 0,5м.
Полученные размеры ростверка составляют: ширина 1,6 м, высота 0,5 м.
Винтовые сваи – что это такое?
От чего зависит допустимая нагрузка
Разновидности опор
Что такое свайно-ростверковый фундамент
Теплота пола
Есть мнение, что бетонный фундамент позволит забыть о холодных полах, а винтовые сваи будут постоянно продуваться. Это не так, и вот почему:
- Бетон обладает высокими показателями теплопроводности, поэтому все накопленное тепло он также быстро теряет.
- Так как его теплопроводность выше, чем у грунта, то и промерзать он будет быстрее, а значит будет и охлаждать пол в доме.
- Если во время укладки фундамента не подготовить слой гидроизоляции, то бетонная конструкция будет еще и постоянно намокать. А значит и пол будет еще холоднее.
Таким образом бетонный фундамент становится лишь преградой для ветра. Но он никак не сделает пол теплее. Таких же результатов можно добиться, зашив сваи. Кроме этого винтовые сваи позволяют обустроить более простую вентиляционную систему. Значит, земля будет суше, а пол теплее.
Изготовление винтовых свай своими руками: видео и фотоматериалы
В принципе, особой сложности в изготовлении винтовых свай нет. Потому что это труба, на которой надо сделать наконечник в виде копья и установить лопасти. Все крепления выполняются сваркой.
| Изображение | Описание работ |
| Итак, берём трубу и листовой металл. |
| Надо подготовить три шаблона: для изготовления конуса наконечника, внутренних отверстий лопастей и внешнего их контура. |
| Первый изготавливается из жести из расчёта четыре сектора. То есть, надо длину окружности трубы (π×D) разделить на 4. Затем сместить данный параметр на 45° и полученные точки соединить между собой. Получится вот такой треугольник. В качестве второго шаблона можно применить использованный отрезной диск, который подгоняется под диаметр трубы. |
| В качестве шаблона для внешнего контура лопастей используется целый отрезной диск. |
| На лист металла с помощью шаблонов наносятся контуры будущих лопастей с линиями, по которым будет производиться разрезание. |
| Заготовки можно резать плазморезом или газовым резаком. |
| Плазморезом работать быстрее, да и резы получаются ровными без подтёков металла. |
| Должны получиться вот такие заготовки. |

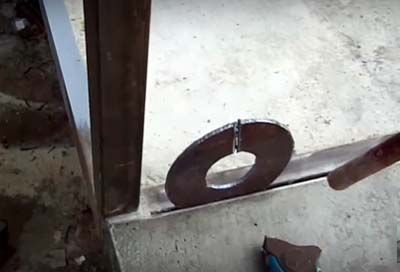

| Заготовка закрепляется в тиски или между двумя прочными металлическими профилями. |

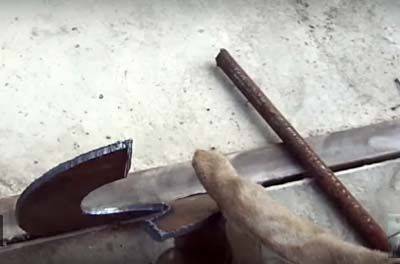

| Между краями вставляется рычаг, это может быть труба или арматура. Затем надо рычагом выдавить один отрезанный конец заготовки на себя. |
| Должно получиться вот так. После чего надо перевернуть заготовку и подтянуть таким же образом и второй конец, чтобы придать ему наклонную форму. |
| На этом фото чётко видно, в какой последовательности надо делать наконечник. То есть, по шаблону вырезаются секторы трубы, получается форма в виде короны. Затем зубцы надо большим молотком или кувалдой свести в одну точку и обварить их по краям. |
| Винт надевается на трубу и обваривается со всех сторон по местам соединения. Нельзя оставлять ни один не проваренный участок, потому что конструкция подвергается при вкручивании в грунт большим нагрузкам. |
Не забываем обработать готовое изделие антикоррозионным составом. Для лучшего вкручивания свай края лопастей затачивают болгаркой, чтобы они стали острыми.
Конструкция винтовых свай
Ростверк
- силу продавливания фундамента;
- силу продавливания на каждый угол;
- силу воздействия на изгиб.
При высоком ростверке вся нагрузка ложится целиком на сваи. На них действуют вертикальные нагрузки снизу, деформирующие нагрузки сбоку (в грунте и на поверхности). Всё это рассчитать довольно сложно для непрофессионала.
Как и для свайного фундамента, эту интеллектуальную работу можно выполнить с помощью компьютерных программ StatPile и GeoPile. Есть вариант проще — воспользоваться стандартом индивидуального строительства, который устанавливает:
- соединение опор с ростверком — жёсткое или свободное;
- глубину вхождения головы сваи в ростверк — не менее 10 см;
- положение ростверка не ниже 20 см над землёй;
- ширина равна толщине стен (не менее 40 см);
- высота ростверка — 30 см и более;
- армирование (продольное и поперечное) прутом ᴓ10-12 мм.
Важно! В нестабильных грунтах прочность свайного основания усилит металлическая обвязка на уровне цоколя (уголком или швеллером)
Заключение
Винтовые сваи представляют собой полую трубу различной длины и диаметра, конец которой заканчивается острием, оснащенным лопастями. В верхней части производитель предусмотрел проушины, чтобы легче было завинчивать опору в землю ручным способом. Как только острие достигает плотного слоя почвы, изделие становится устойчивым и отменно сопротивляется горизонтальным и вертикальным нагрузкам. С целью усилить фундамент, проводится обвязка верхушек опор посредством деревянных или металлических приспособлений.
Основные плюсы устройств заключаются в следующем:
- Универсальность. Можно устанавливать на неровном рельефе, обводненной почве, песчаниках и глиноземе.
- Приемлемая стоимость. При изготовлении используется высококачественная сталь. Идеальные основания для бревенчатых срубов или объектов, построенных из деревянного бруса.
- Время обустройства фундамента. Все манипуляции можно закончить за 1 – 5 дней, в зависимости от объема и сложности строящегося объекта. Чтобы ввинтить один столб достаточно 30 минут, если помощником будет мини-экскаватор.
- Длительность эксплуатационного срока. Многое зависит от защитного покрытия. Даже если поверхность обработана обычной эпоксидной грунтовкой, изделия не потеряют своих первоначальных характеристик на протяжении столетия.
- Возможность повторного применения. Фундаменты винтового плана легко и быстро демонтируются, и переносятся на иное место дислокации, без изменения первоначальных свойств. Это помогает экономить денежные средства как частным застройщикам, так и собственникам коммерческих объектов.
- Стойкость к значительным температурным перепадам. Работы можно проводить в жаркое лето и лютой зимой, под дождем и снегом. На качестве это не скажется.
- Простота монтажа. При отсутствии специализированной бригады и техники, вкручивать сваи можно ручным способом. Для этого достаточно двух человек.
- Возможность возведения фундамента на сложной местности, где присутствуют техногенные включения, крупнообломистая почва, крупный песок, торфяники, глиноземы, повышенная заболоченность.
- Не подвержен усадке, поэтому начинать строительство можно сразу же по окончанию ввинчивания свай в грунт.
К минусам стоит отнести:
- невозможность установки в каменистом и скалистом грунте;
- при нарушении процесса установки и повреждении защитного покрытия может существенно сократиться срок службы.
Если приобрести товар у проверенного производителя и при монтаже не допускать ошибок, негативных моментов может не наступить.
Сфера использования конструкций широкая. Они выступают основой при возведении:
- ЛЭП;
- вышек сотовой связи;
- оград;
- теплиц;
- хозяйственных построек;
- небольших жилых домов из бруса или бревен;
- бань;
- модельных зданий;
- каркасно-щитовых сооружений;
- складов;
- рекламных щитов;
- навесов;
- беседок;
- террас;
- дорожных знаков;
- причалов;
- лестниц;
- производственных цехов;
- гаражей.
Металлическими сваями укрепляют склоны, реставрируют старые фундаменты, полностью заменяют основания на более надежные и долговечные.
