Бетонировании свай методом вертикально перемещаемой трубы (ВПТ)

При бетонировании свай методом вертикально перемещаемой трубы (ВПТ) применяются бетонолитные трубы герметичной конструкции из секций с быстроразъемными стыками с внутренним диаметром 250…325 мм. Суть метода заключается в следующем:

Порядок работ
1Перед началом работ бетонолитную трубу собирают, проверяют на герметичность и размечают по длине.
2Перед опусканием бетонолитной трубы проверяют отметку дна скважины лотом, затем опускают бетонолитную трубу, используя для этого разметку так, чтобы ее низ возвышался над дном скважины на 20…30 см и опирают ее на обсадную трубу.
3Производят первоначальное заполнение бетонной смесьюиз бетонолитной трубы:

  • в горловине бункера бетонолитной трубы устанавливают предохранительную пробку на подвесе с обеспечением плотного прилегания пробки к боковой поверхности трубы, исключающее возможность вытекания раствора и обеспечивающее свободное прохождение пробки в трубе под действием веса бетонной смеси;
  • бункер над пробкой заполняют бетонной смесью;
  • пробку освобождают от подвеса и обеспечивают ее выход из трубы под действием давления бетонной смеси (объем первой порции смеси должен обеспечить заглубление бетонолитной трубы в уложенную смесь на величину >0,8 м; в дальнейшем необходимо обеспечить заглубление бетонолитной трубы в уложенную смесь на величину не менее 2 м).
4После освобождения предохранительной пробки от закрепления следят за опусканием бетонной смеси в воронке и когда уровень бетонной смеси в воронке достигнет горловины, продолжают ее подачу.
5Укладку бетонной смеси ведут из условий обеспечения заполнения не менее 4 м скважины в час; после заполнения очередных 4 м производят демонтаж секций обсадных и бетонолитных труб.

Укладку бетонной смеси при большой глубине сваи допускается осуществлять в несколько этапов, неизбежно вызываемых технологическими перерывами, связанными с извлечением (демонтажем) отдельных секций бетонолитных и обсадных труб.

При бетонировании высота укладки бетонной смеси до начала подъема обсадной трубы должна задаваться возможно большей, но такой, чтобы уложенный бетон не начинал схватываться до подъема обсадной и бетонолитной трубы. Во всех случаях высота столба бетона в скважине на каждом этапе должна не менее чем на 2 м превышать низ ножевой секции обсадной трубы.

В течение всего процесса бетонирования обсадным трубам придается возвратно-вращательное движение во избежание их засасывания.

Для уплотнения бетонной смеси и обеспечения лучшего контакта бетона с грунтом извлечение трубы производится поступательными и вращательными движениями с последовательным подниманием ее на 20…30 см и опусканием на 10-15 см.

В процессе производства работ постоянно контролируют следующие параметры:

Параметры
1подвижность бетонной смеси
2интенсивность укладки
3уровни бетонной смеси в бетонолитной трубе и в скважине
4уровни нижних концов бетонолитной и обсадной труб с целью соблюдения их минимальных заглублений в бетон
5в зимних условиях температуру смеси и температуру наружного воздуха
6объем фактически уложенного бетона в сваю для сравнения с проектным значением

Контроль прочности бетона, укладываемого в скважину, осуществляют путем отбора проб бетонной смеси из каждой поступающей на строительную площадку партии смеси. Согласно п. 2.1. ГОСТ 1810-86 в партию включают бетон, формируемый на одном технологическом комплексе из бетонной смеси одного номинального состава по одной технологии в течение не менее одной смены. Набор прочности осуществляется в тех же условиях, что и в стволе сваи.

Для определения действительной несущей способности буронабивных свай проводят статические испытания вдавливающей нагрузкой или применяют динамический метод. Масса ударной части молота для динамических испытаний доходит до 25 т при несущей способности свай до 4000…4500 тс.

Для определения сплошности буронабивных свай применяют ультразвуковые, акустические и прочие неразрушающие методы контроля. Они позволяют обнаружить дефекты типа разрывов и неоднородностей с размерами до 10% от диаметра, а также определить фактическое положение подошвы свай.

В фундаментах мостов применяют забуриваемые стальные трубы диаметром 1…1,5 м с последующим заполнением их бетоном. Такие конструкции могут использоваться в свайных ростверках, а также в безростверковых опорах.

Стальные трубы погружают с помощью буровых машин, например, КАТО 50 THC, которые одновременно вдавливают стальную трубу и с помощью ударного грейфера извлекают грунт из ее внутренней полости. После погружения стальной трубы её заполняют бетоном, а при необходимости армируют каркасом.

Технологические особенности

Обычно диаметр буронабивных свай — не выходит за пределы 880-1200 мм. В длину они могут достигать 35 м. Чтобы сваи обрели форму — применяют литую бетонную смесь.

Чтобы изготовить разные конструкции свай, используют четыре способа:

  • Технология с непрерывным шнеком. Внутри него полость для подачи бетона в самую нижнюю точку скважины.
  • С обсадной трубой. Её погружают и извлекают с помощью вибропогружателя. Таким образом защищаются стенки.
  • С бентонитовым раствором, который не позволяет стенкам осыпаться.
  • Технология с обсадной трубой, которую погружают используя метод вращения.

Технология с непрерывным шнеком

Эту технологию применяют в прочных грунтах, чаще всего в глинистых.

У шнека есть труба, к которой приварена специальная спираль, способная удалять грунт. Так по грунту бурится скважина. Шнек вращается, бурильная часть дробит грунт, и он по спирали подаётся на поверхность.

На конце внутренняя полость закрыта заглушкой с функцией обратного клапана: она не пропускает в полость разбуриваемый грунт.

Сначала выбирается нужная глубина, заглушка открывается, постепенно подаётся бетон и заполняет скважину. Когда она наполнится, шнек вынимают (вращая или просто вытаскивают без вращения).

Чтобы бетон застыл, скважину на некоторое время оставляют с раствором.

Для устройства железобетонных свай, в скважину вибратором опускают каркас из арматуры.

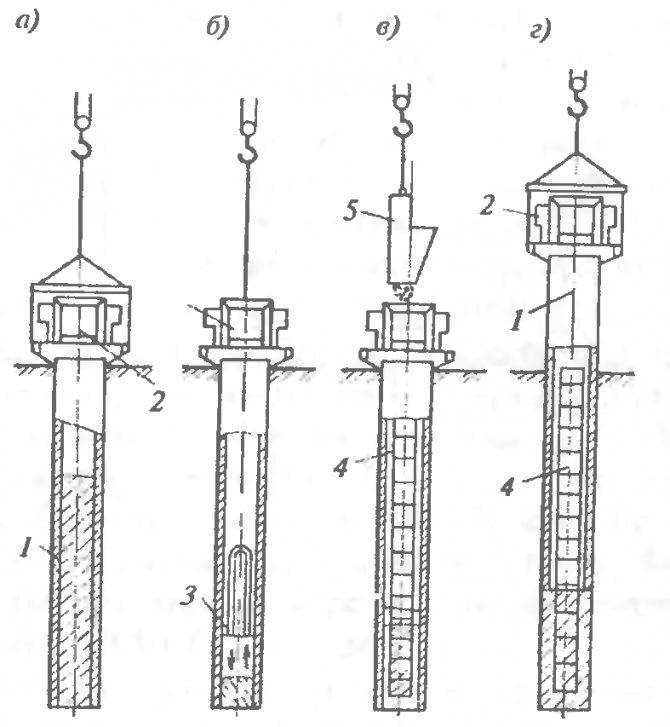

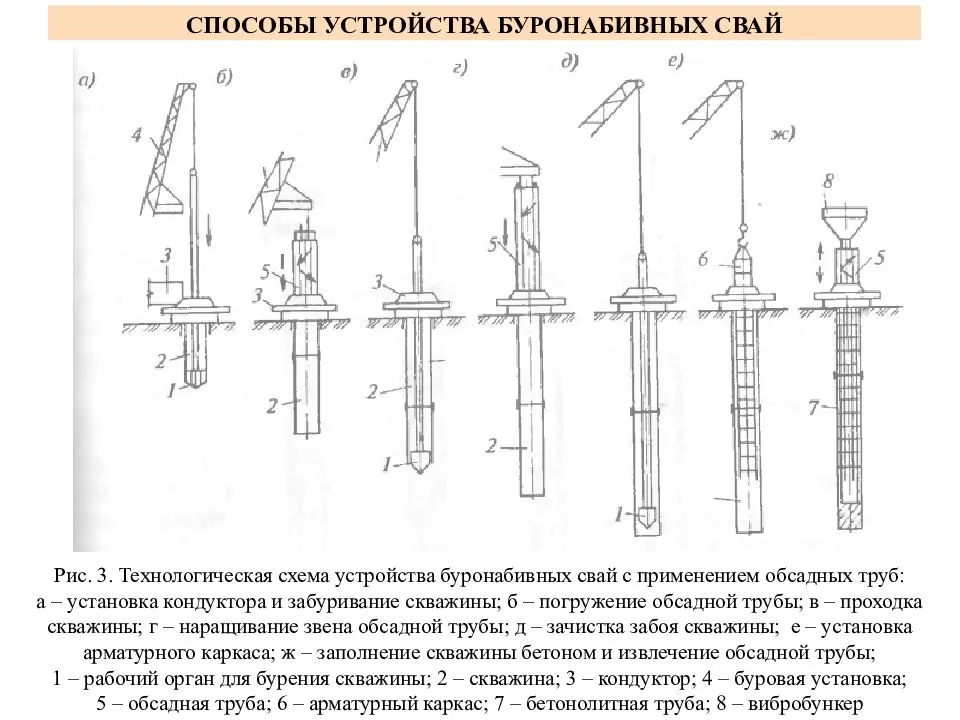

Технология с обсадной трубой

Этот способ используют, когда грунт оползневый или неустойчивый. Обсадная труба способна защитить скважину: она не позволяет стенкам обрушиться при бурении, «держит» слои грунта вокруг скважины, чтобы они не давили, и не даёт обрушиться арматурному каркасу при его введении.

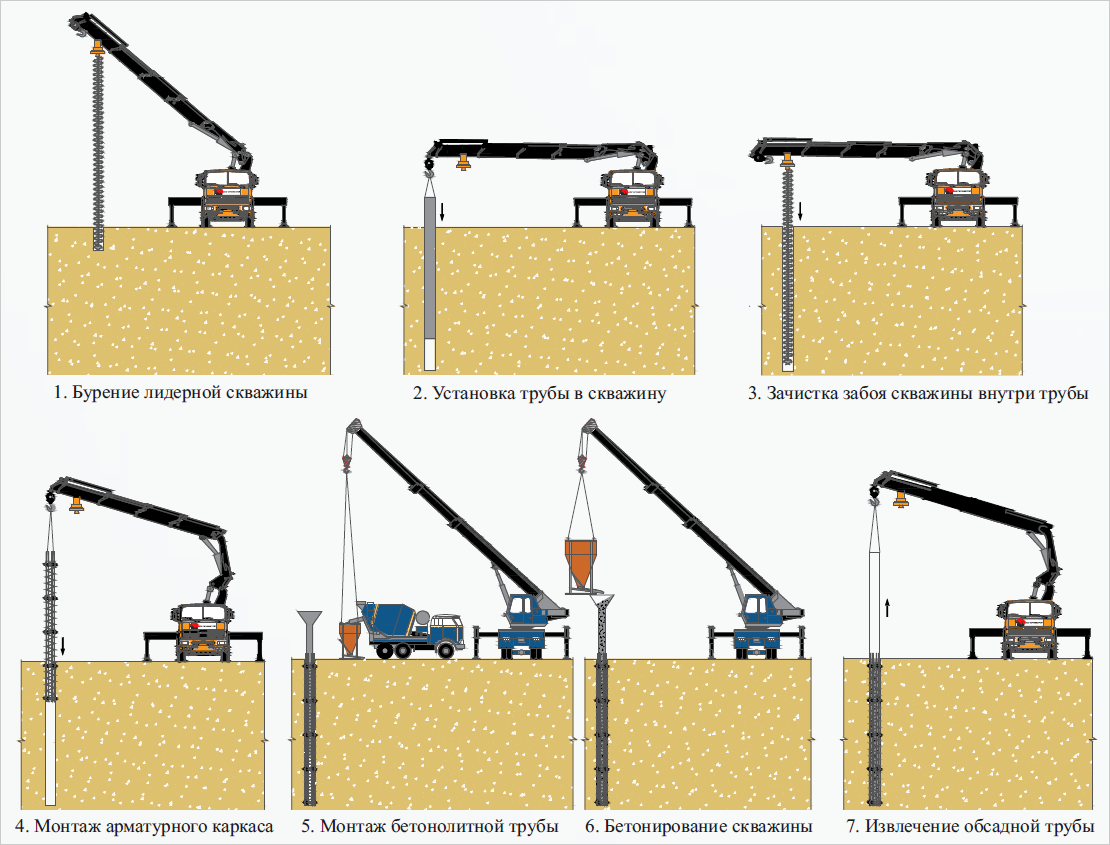

Процесс технологии такой:

  • Нужно погрузить трубу отдельными частями (вынимать нужно таким же способом).
  • Метод погружения: вдавливание, вибрация или вращение. После нужно вытащить бур и остатки грунта, заполнить трубу бетоном или арматурным каркасом.

Арматуру ставят по центру скважины с получением защитного слоя в 60-70 мм. Следующий этап — заливка бетонного раствора и его уплотнение. Скважину заполняет бетон, и постепенно извлекается обсадная труба.

При обустройстве свай-стоек, для их опоры нужно расширить низ скважины. Грунт нужно удалить до 1,5-3 диаметров скважины. Если скважина камуфлетная — можно уплотнить взрывом.

Технология с обсадной трубой «фундекс»

Этот способ стал популярен несколько лет назад благодаря так называемому щадящему режиму. Работы проходят без ударных и вибрационных воздействий, поэтому нет риска повредить близлежащие сооружения. Грунт при этом сохраняет свои физико-механические свойства.

Диаметр изделий, которые выполняются по этой технологии — в пределах 450-600 мм. Эту технологию обычно используют в местностях, где неустойчивая сейсмическая ситуация.

Скважина бурится специальными коническими катками, которые установлены на общем валу. Бурят одновременно методом вращения и вдавливания, что не позволяет грунту попадать на поверхность.

  • Наконечник-раскатка выполнен из чугуна. Его ввинчивают в грунт и оставляют внутри, он становится надёжной опорой сваи.
  • Труба крепится к раскатке, проверяется — нет ли в трубе воды. Если нет — можно устанавливать каркас из арматуры.
  • Затем подают праймер. Специальный раствор содержит равное количество воды, цемента и песка. Поэтому он не позволяет бетону расслаиваться.
  • Затем труба заполняется пластичным бетоном и вытягивается, при этом возвратно вращаясь.

Технология устройства свай выбирается исходя из грунтов. Кроме этого общая финансовая составляющая фундамента из свай — тоже имеет значение.

Обычно обсадные трубы в скважине не оставляют.

По закону, их можно не вынимать только в крайних случаях. Допустим, если грунты оползневые на склонах или скорость движения подземных потоков более 200 метров в сутки. Для каждого исключительного случая нужно составлять техническое обоснование.

Виды буровых свайных оснований

Самыми распространенными видами буровых опор являются буронабивные, буросекущие и винтовые сваи. Кроме этого к буровым фундаментам можно отнести забойные конструкции – скважины, заполненные щебеночной засыпкой с послойным уплотнением; опоры с расширительной пятой, возводимые с помощью взрывных работ и полые опоры, смонтированные с помощью вибросердечника.

Буронабивные сваи

Виды бетонных буронабивных свай (в том числе – железобетонные) получили широкое распространение благодаря возможности выполнять работы по усилению старых и разрушенных фундаментов в городских условиях при плотной застройке. При выполнении усиления фундаментов старых зданий вблизи существующих автомобильных дорог, подземных коммуникаций метрополитенов, существующих высотных зданий, не происходит разрушение существующих конструкций, при этом не требуется запрещать эксплуатацию объектов на время производства реставрационных работ.

Скважины для устройства буронабивных свай выполняют с помощью буровых агрегатов, при достижении проектной отметки, бур вынимается и освобождается от грунта. В скважину опускается предварительно изготовленный каркас из арматуры, который заполняется бетонной смесью через воронку. Смесь подается в полость конструкции непосредственно из бетоносмесительной установки или премного бункера для бетонной смеси.

При устройстве буронабивных свай в основном применяются следующие технологии:

  • С использованием обсадной трубы.
  • С использованием глинистого раствора.
  • С использованием проходного шнека.
  • С применением двойного вращателя (Double Rotary).
  • С использованием уплотнения грунта.

Буронабивные сваи обладают не только достоинствами, стоит отметить присущие конструкциям недостатки:

  • Небольшая несущая способность.
  • Высокая трудоемкость буровых работ.
  • Сложность крепления скважин в легких и водонасыщенных грунтах.

Буросекущие сваи

Буросекущие сваи по краям котлованов Технология установки буросекущих свай в основном идентична установке буровых свай. Применяется процесс установки буросекущих свай для создания полноценных подпорных «стен в грунте». Буросекущие опоры ничем не отличаются от буронабивных свай, только их установка проводится в одну линию с шагом, равным нулю. Конструкции, возведенные по методу устройства буросекущих свай, применяются для строительства подземных сооружений: автомобильных парковок, подземных тоннелей и переходов, их разрешено монтировать на большой глубине (до 30 метров).

Винтовые сваи

Винтовые сваи — такой тип свай, которые при заглублении ввинчиваются в грунт с одновременным вдавливанием под усилием. Сваи состоят из металлической основы (ствола) с наваренными или литыми лопастями.

Винтовые сваи широко используются для любых типов зданий, что обусловлено коротким сроком, необходимым для завершения установки фундаментов.

Основание из винтовых свай обладает высокой несущей способностью, способно выдерживать большие нагрузки на сжатие и выдергивание, особенно в пучинистых грунтах.

Металлическая винтовая свая одновременно является опорной частью фундамента, буром и анкером, который препятствует выдавливанию конструкции.

Основное назначение винтовых свай – возведение фундаментов для легких жилых и хозяйственных построек разного назначения.

Чтобы предупредить преждевременный износ винтовых свай из металла, важно предварительно перед погружением в грунт выполнить антикоррозийную защитную обработку

Бурокасательные сваи

Ограждение котлована из бурокасательных свай. Этот тип фундамента применяют в том случае, когда сваи воспринимают горизонтальные и вертикальные нагрузки от воздействия грунтовых пород и фундаментов близлежащих существующих зданий, обычно способ незаменим при работе в районе плотной застройки, а также используется для ограждения глубоких котлованов и при необходимости прорезки насыпей в грунтах с твердыми включениями.

Преимуществами этого метода являются:

  • Возможность проводить работы в стесненных условиях в районах с существующей плотной застройкой.
  • Технология не нуждается в организации дополнительного водоотведения и водоотлива.
  • Применение технологии установки бурокасательных свай намного сокращает продолжительность работ.

Выбор диаметра изделий

Изделия разного диаметра предлагаются в специализированных каталогах под буронабивные сваи с обсадной трубой. Эти параметры указаны на маркировке и описаны в технической документации (внутренний и внешний) диаметр. Благодаря этому есть возможность наиболее точной подгонки труб под выработку отверстия буром, в соответствии с международными стандартами:

  1. Внешний диаметр маркируется – в пределах от 620 мм до 2500 мм.
  2. По внутреннему диаметру – в пределах от 640 мм до 2580 миллиметров.

Максимальный диаметр обсадных труб, применяемых с буронабивными сваями, составляет 2580 мм

Специалисты рекомендуют при бурении как можно чаще поднимать бур и производить выемку грунта. По завершении бурения 2–3 дней выводить грунтовую жижу и откачивать воду из скважины, чтобы оформить максимальное расширение

Это важно для большего притока воды в скважину

Глубокий колодец (до 15 м) можно сделать своими руками с помощью аренды оборудования с использованием буронабивных свай с обсадной трубой. Понадобятся бур, тренога для упора, ворот для вращения и соединительные элементы для фиксации труб.

Такую же буровую технологию применяют при основании фундамента, и  укрепление стенки производится оптимальным методом. Если самостоятельное выполнение работ кажется затруднительным, можно выполнить часть работ, например, подготовить участок. Наиболее сложные этапы данной технологии доверить специалистам.

Расценки на данный вид работ везде разные, и фирма-исполнитель обязаны представить смету или другую отчетность, где указаны региональные тарифы. Они включают расходы на покупку и доставку труб (если их еще не было). Расценки на монтаж буронабивных свай (по обсадной технологии) должны учитывать:

  • составление проекта;
  • материал труб;
  • тип технологии;
  • глубину и ширину скважины;
  • геологию участка;
  • сроки выполнения работ (срочный или обычный процесс);
  • состояние техники;
  • общий объем работ (количество скважин).

У каждой технологии есть свои ограничения и преимущества. Все плюсы и минусы необходимо взвесить, принимая решение о выборе методов бурения и укрепления стенок. Однако во многих случаях отдают предпочтение именно технологии, предполагающей применение буронабивных свай с обсадной трубой. Методы укрепления бурового ствола успешно применяется во многих регионах РФ и других странах.

Завершенные объекты


смотреть все Установка шпунтовых ограждений на очистных сооружениях многоквартирных домов

В 2021 году наша компания установила шпунтовые ограждения на очистных сооружениях жилой многоквартирной застройки в деревне «Рассказовка»

26.06.2016


смотреть все

Северо-Восточный участок третий пересадочный контур

Комплекс работ по устройству шпунтового ограждения до глубины 14,5м

5.05.2016


смотреть все

Проектирование и устройство шпунтового ограждения из трубошпунта при строительстве торгового комплекса.

Наша компания принимала участие в строительстве Административно-торгового комплекса с парковкой в городе Жуковский, Московской области.

02.06.2016


смотреть все

Шпунтовое ограждения котлована при строительстве многоэтажного жилого дома

Наши специалисты провели комплексные работы по устройству шпунтового ограждения котлована при строительстве многоэтажного жилого дома с подземной автостоянкой и встроенными помещениями общественного назначения

6.07.2016


смотреть все

Поставка, устройство и извлечение шпунта при реконструкции канализационной насосной станции

Силами нашей компании было выполнено устройство шпунтового ограждения при реконструкции канализационной насосной станции в Щербинке (Московская область).

26.06.2016


смотреть все

Устройство шпунтового ограждения из шпунта Ларсена методом вибропогружения

Устройство шпунтового ограждения из шпунта Ларсена методом вибропогружения на объекте строительства административного здания в г. Москва, на ул. Байкальская, 42.

14.07.2017

Технология расширения нижнего конца скважины

Сваи с расширенным концом более устойчивы Расширенный нижний конец на опоре придает ей значительную прочность и устойчивость. Рассмотрим методы и способы устройства расширенного основания:

  • механическим способом скважина с расширенным основанием бурится с помощью специального устройства с раскрывающимися на конце лопастями до 3 м в сечении. Управляется с поверхности земли с помощью гидравлического устройства. При монтаже расширения бурение ведется одновременно с подачей циркулирующей глиняной смеси, которая предохраняет стенки от осыпания;
  • метод взрыва детонатора в полости шахты. В скважину опускается взрывное вещество, обсадная труба заполняется бетонным раствором на 1,5-2 м, трубу поднимают на 0,5 м вверх, приводят в действие детонатор, провода от которого находятся на поверхности. Образуется воронка сферической формы, она быстро заполняется бетоном, подающимся из обсадной трубы;
  • расширение можно создать путем утрамбовки грунта с помощью специальных устройств. Но качество изготовления опоры по такому методу трудно оценить с поверхности.

Калькулятор расчета количества и стоимости материалов для буронабивных свай

Типы соединений

При обустройстве обсадки трубы соединяют в колонну следующими способами:

Раструбный резьбовой. Метод используют при стыковке полимерных или металлических тонкостенных труб, при этом в раструбе нарезают внутреннюю резьбу, а на участке внешней оболочки подсоединяемой трубы — наружную.

Резьбовой. Используют в толстостенных металлических и полимерных трубах, подсоединяемые элементы имеют наружную и внутреннюю резьбу, при их стыковке стенки снаружи и изнутри гладкие.

Муфтовый. Соединяемые трубные элементы имеют наружную резьбу, их вкручивают в стыковочную муфту с внутренней резьбой до соединения торцов.

Электросварка. Сварка может быть полезна в случаях соединения тонкостенных стальных труб, в которых прорезанная резьба будет слишком слаба. Метод сваривания нередко используют при монтаже стальной обсадки — хотя он отнимает некоторое время и требует хороших навыков сварщика от специалиста, его применение может быть экономически выгодно (не надо приобретать дорогие тяжелые трубы с резьбой и толстыми стенками).

Рис. 13 Стальные и ПНД трубы обсадки

Особенности технологии

Что такое свайно-ростверковый фундамент

Области применения

Пластиковые трубы превосходят металлические аналоги по многим показателям, которые важны для любой области применения.

Основные сферы использования:

  1. Транспортировка агрессивных химически жидкостей. Пластик не вступает в реакцию со многими химическими веществами.
  2. При монолитном строительстве применяются для опалубки трубы ПВХ в целях защиты стяжек листов от проникновения бетона во время заливки фундамента.
  3. Использование в каналах транспортировки сжатого воздуха до 30 атм.
  4. В процессе укладки проводки пластиковые изделия используют для защиты коммуникаций от возможных механических деформаций.
  5. В системах мелиорации, полива и устройства дренажа.
  6. Древки для рекламных щитов делаются из гладкой трубы с учетом эскизов заказчика.
  7. Отопительные системы и прокладка водопровода.
  8. Пластмассовые трубы часто используют при изготовлении мебели.
  9. Гофрированные электротехнические трубы используются для защиты кабельно-проводникой продукции при прокладке любыми способами.

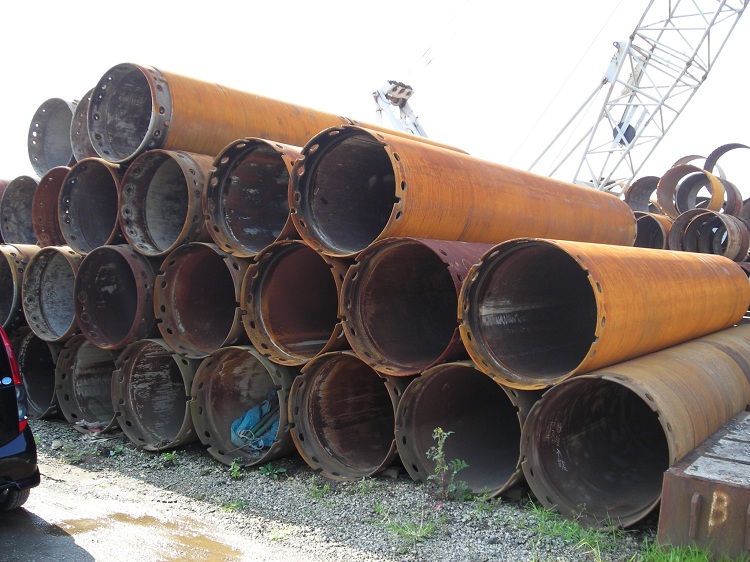

Предназначение обсадки в скважинах

Использование обсадных труб – это  формирование скважин разного функционала, включая строительство, нефтедобыча или извлечение питьевой воды из глубоких пластов. Они выпускаются зарубежными и отечественными предприятиями по ГОСТу 632–80.

Обсадные трубы имеют характерную форму с подготовленным стыком – для удобства соединения. В некоторых случаях используется сварка или состыковка посредством специальных фиксаторов прижимного типа. Трубы выпускают из разных материалов, преимущественно это асбестоцемент, нержавейка или пластик. Реже используют чугун, дерево и некоторые разновидности полимеров – при бурении свай для бытовых нужд. Все они предупреждают осыпание грунта и заиливание вырытых скважин.

Применение обсадных труб для свай – возможность работы в любых условиях, а сами цилиндрические изделия можно на время оставлять в грунте или извлечь из отверстий. Это так называемые «инвентарные» трубы. Бурение скважин производится посредство специального оборудования (ударным или вращательным методом).

Трубы имеют разную форму и диаметр, овальность и разностенность, показатель непрямолинейности (повышенной точности), на который существует стандарт:

  • изделия от 33,5 мм до 89 мм – в пределах 0,3 мм;
  • изделия диаметром от 108 мм до 146 мм – в пределах 0,5 мм;
  • в изделиях большего диаметра допустима погрешность более 0,7 мм.

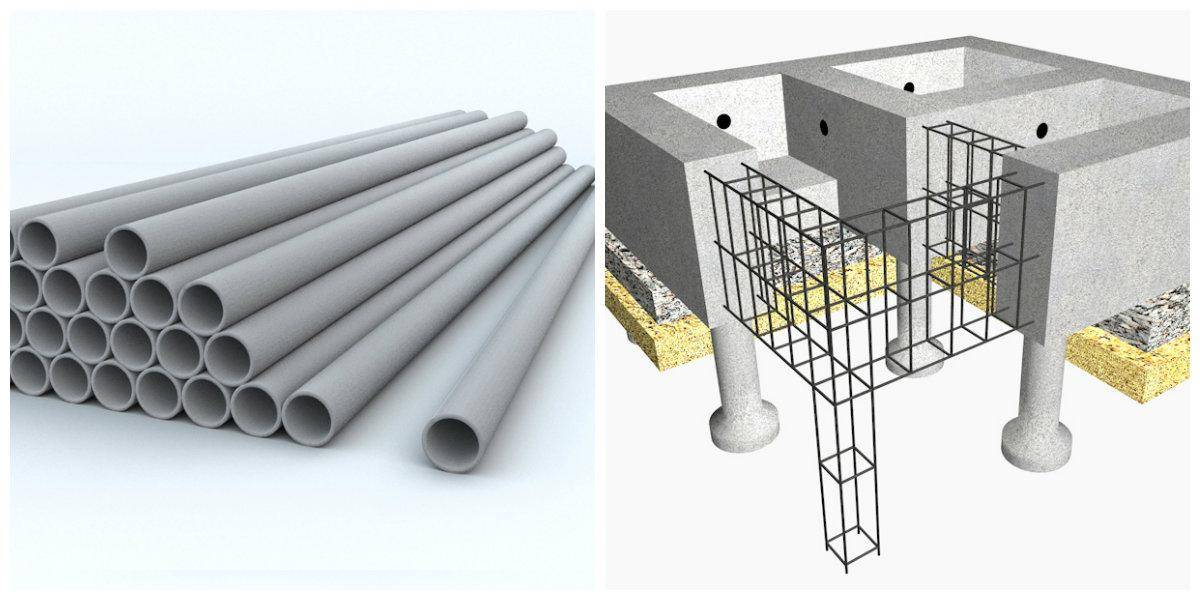

При установке буронабивных свай в качестве обсадки чаще всего используют стальные трубы

Обсадные асбестоцементные трубы для свай имеют толстые стенки, но они более хрупкие, чем другой ассортимент. Их охотно приобретают, благодаря доступности, но у неопытных работников они вызывают некоторые затруднения при организации бурения.

Монтаж обсадной шахты производится поэтапно – каждая труба крепится к предыдущей. В зависимости от технологии, трубы точно также по секциям демонтируют или оставляют в грунте. Об этом должна быть соответствующая запись в журнале технических работ и акте приёмки (на каждую сваю).

Обязательна очистка бурильного проема для свай от осыпавшихся грунтов по завершении данного этапа работ. Используется специальный бур или «штанга Келли» с регулировкой положения лопастей, имеющих функцию захвата.

Необходимый инструментарий и приспособления


Арматурный каркас Для более оперативного выполнения всех монтажных работ потребуется заблаговременно подготовить следующие инструмент и материалы:

  • уширитель для пяты сваи;
  • каркас из арматурных прутьев;
  • бетонолитную обсадную трубу;
  • автоматизированную бетономешалку;
  • вибратор для погружения и выдергивания свай;
  • раствор глины;
  • деревянные доски, из которых будут изготавливаться желоба;
  • набор быстроразъемных хомутов;
  • донный клапан;
  • составной вибросердечник;
  • дозирующий бункер;
  • головной кондуктор.

Использование электрического и автоматизированного оборудования существенно упрощает процесс строительства, а также экономит временные и трудовые ресурсы.

Рекомендации по применению метода

Выводы

БНС – технология устройства фундамента, предполагающая пробурить скважину, залить бетоном и произвести армирование свай. Данная разновидность фундамента популярна в силу простоты монтожа, слабого воздействия на близлежащие строение, возможности устройства на склоне. Применяются несколько методов создания свайных конструкций. Выбор конкретного способа зависит от особенностей грунта на месте строительства.

Буронабивная свая с ростверком представляет собой комбинированную технологию устройства фундамента. Её элементами выступают все опоры и ростверк, который равномерно передаёт нагрузку на них.

Обсадная труба для буронабивной сваи погружается внутрь скважины и заполняется раствором бетона. Устанавливать её имеет смысл на неустойчивом грунте по причине большой трудоёмкости процесса и необходимости применения дорогой спецтехники.
