Винтовые сваи: виды, размеры, особенности
Винтовые сваи – это металлические трубы, полые внутри, на конце которых приварена лопасть, выполняющая функцию бура. Такая опора с винтовым наконечником отвечает за передачу нагрузки от дома, которую провоцирует его вес, на грунт. Благодаря характерному анкерному строению, элемент фундамента надежно закреплен в земле и не выталкивается наверх из-за пучения при промерзании грунта.
Предназначение
Такая разработка появилась неслучайно, ведь всем известно, что для легковесных сооружений зимнее пучение оборачивается серьезной проблемой, особенно если речь идет о строительстве деревянного дома на водянистой глинистой земле. Даже заглубление опоры ниже линии промерзания может не дать желаемого результата, так как малый вес постройки не противодействует существенным силам пучения, действующим на нижний сегмент основы, и она полностью или частично выталкивается вверх. И только благодаря расширению, которым снабжены винтовые сваи типа шуруп, удается избежать подобных неприятностей.
Свайно-винтовой фундамент
Плотный слой грунта надежно удерживает лопасть, и металлический штырь остается на своем месте. Здесь можно не беспокоиться о разрыве сваи, так как прочностные характеристики стали на растяжение соответствуют 330 – 600 МПа, в то время как силы пучения не превышают 0,2 МПа.
Типовые опоры, их диаметр и выдерживаемый вес
Размеры свай и их длина должны соответствовать категории строения. Типовые размеры конусных опор, задействованных в частном строительстве, имеют следующие параметры:
- СВ89х250;
- СВ108х300;
- СВ133х350.
Первое цифровое значение обозначает диаметр стволовой части (мм), а второе – диаметр винтовой лопасти. Для конструкций, имеющих легкий вес, к которым можно отнести ограждения и садовые постройки, подойдет опора, ствольный диаметр которой равен 76 мм. Забор с кирпичными столбами, дачные пристройки, навесные конструкции и беседки устанавливают на конусы, у которых диаметр составляет 89 мм.
Для небольшого деревянного дома из бруса и бревна, а также каркасных построек подходят оцинкованные лопастные стержни чуть большего размера (108 мм). Ну и завершают наш рейтинг самые мощные образцы несущих элементов фундамента (133 мм), с лихвой выдерживающие натиск тяжелой бревенчатой избы и пеноблочного сооружения.
Чтобы точно рассчитать размеры необходимых свай с наконечником, нужно знать хотя бы приблизительный вес будущих хором.
Параметры часто используемых опор
Достоинства
Фундамент на сложном ландшафте
Винтовые сваи активно используются в частном строительстве. Такой фундамент с ростверком из бетона или без него отлично подходит для возведения малоэтажных зданий. Он без проблем выдерживает вес небольшого кирпичного или деревянного дома, подсобных сооружений из пенобетона и каркасных хозяйственных построек.
Стоит отметить, что в некоторых случаях винтовые сваи под фундамент являются единственным и незаменимым решением.
Характеристики винтовых свай – виды, типы, размеры
Виды и тип самореза
В зависимости от способа производства саморезы гиганты подразделяются на следующие типы:
- литые;
- сварные;
- комбинированные.
Для того, что бы сделать фундамент необходимо знать все пропорции для изготовления бетона о чём описано в статье.
Самыми надежными считается первый вид. При их ввинчивании в грунт исключается вероятность повреждения лопастей. Бывают винтовые сваи со стандартными характеристиками и улучшенными, последние производятся многими фирмами на заказ.

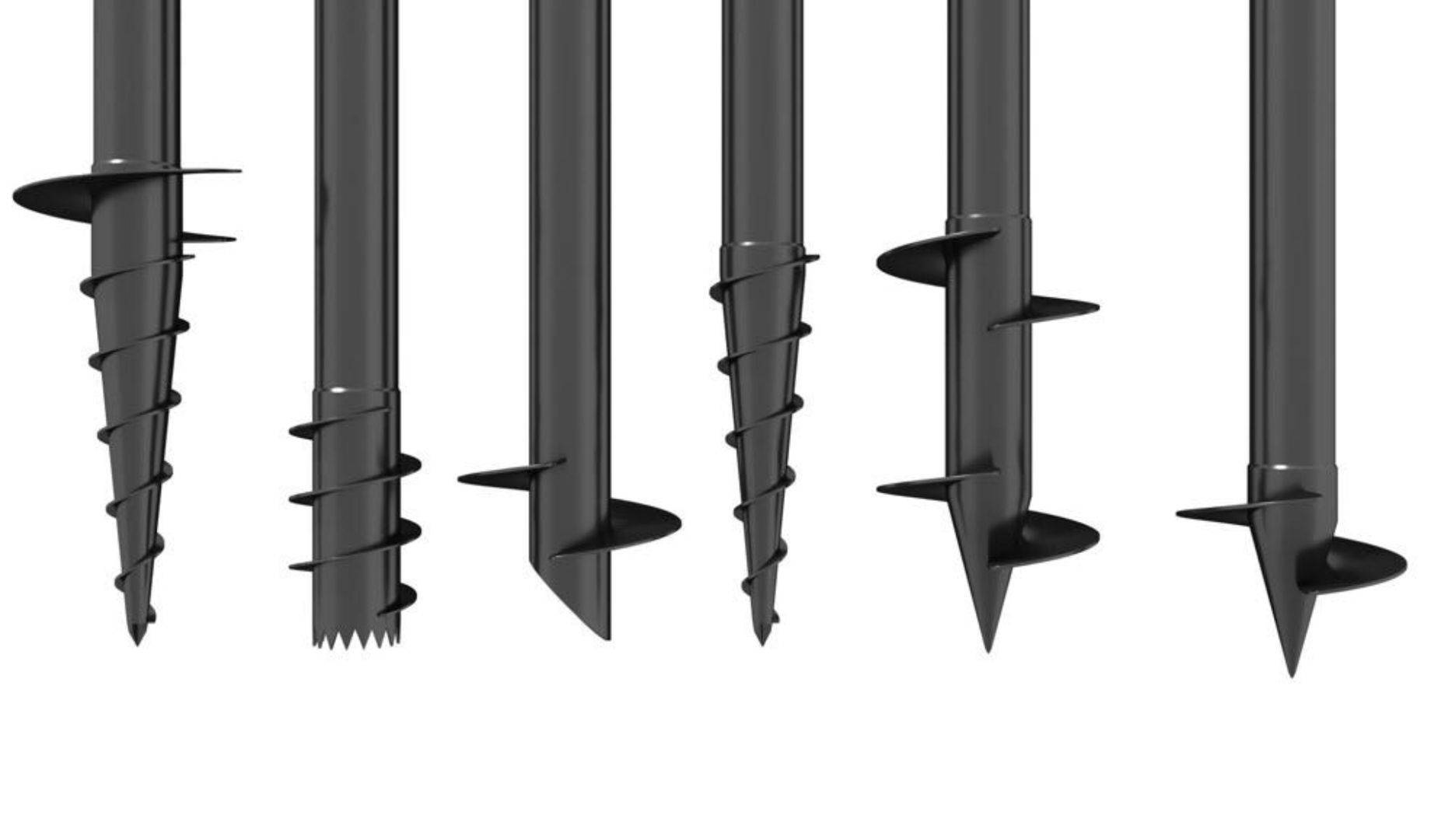

Также по виду наконечника сваи подразделяются на следующие виды:
- изделия с одной лопастью;
- такой же конструкции, но с увеличенной несущей способностью;
- имеющие несколько лопастей;
- многовитковые сваи;
- геошурупы. Они применяются для вечномерзлых грунтов;
- нестандартные сваи.
Их основные различия заключаются в несущей способности, области использования, монтажа и способе производства. Толщина стенок может быть от 3 до 25 мм, ее выбор зависит от несущей способности всей конструкции и ее особенностей.
Какие пропорции раствора необходимо использовать для заливки фундамента можно узнать здесь из статьи.
Сварные
Они состоят из металлической трубы с оцинкованным покрытием, ее диаметр варьируется от 57 до 325 мм. На конце она имеет заостренную форму и на ней наваренные лопасти, которые обработаны специальным антикоррозионным составом. Конец трубы и лопасти получаются в результате плазменной резки, поэтому имеют высокое качество. Сварные наконечники бывают открытого и закрытого типа. Оба они применимы для малоэтажных сооружений. Для частного строительства в основном используются трубы диаметром 108 мм.

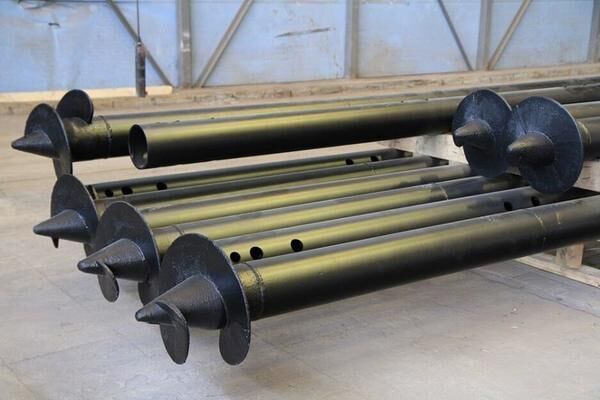

С литым наконечником (шурупные)
Шурупные сваи выполнены в виде трубы и приваренной к ней литой рабочей поверхностью. Такие сваи выполняются только в двух диаметрах 108 и 133 мм. Сварной шов один и не влияет на несущие способности всей конструкции. Он выполнен электродами из нержавеющей стали, поэтому практически полностью исключается его разрушение от ржавчины. Но даже если это частично и произойдет, то не приведет к ухудшению надежности свай, так как наконечник вставляется непосредственно в тело трубы, заходит в нее на 20 мм и фиксируется специальным бортиком, который и претерпевает нагрузки. Он идеально подходит для сооружений на каменистых грунтах. В случае попадания наконечника на камень покрытие не нарушается. Винтовые изделия с литым наконечником не окрашиваются и имеют неограниченный срок службы.
Для того, что бы сделать свайный фундамент необходимо знать как рассчитать количество таких свой, что подробно описано в данной статье.

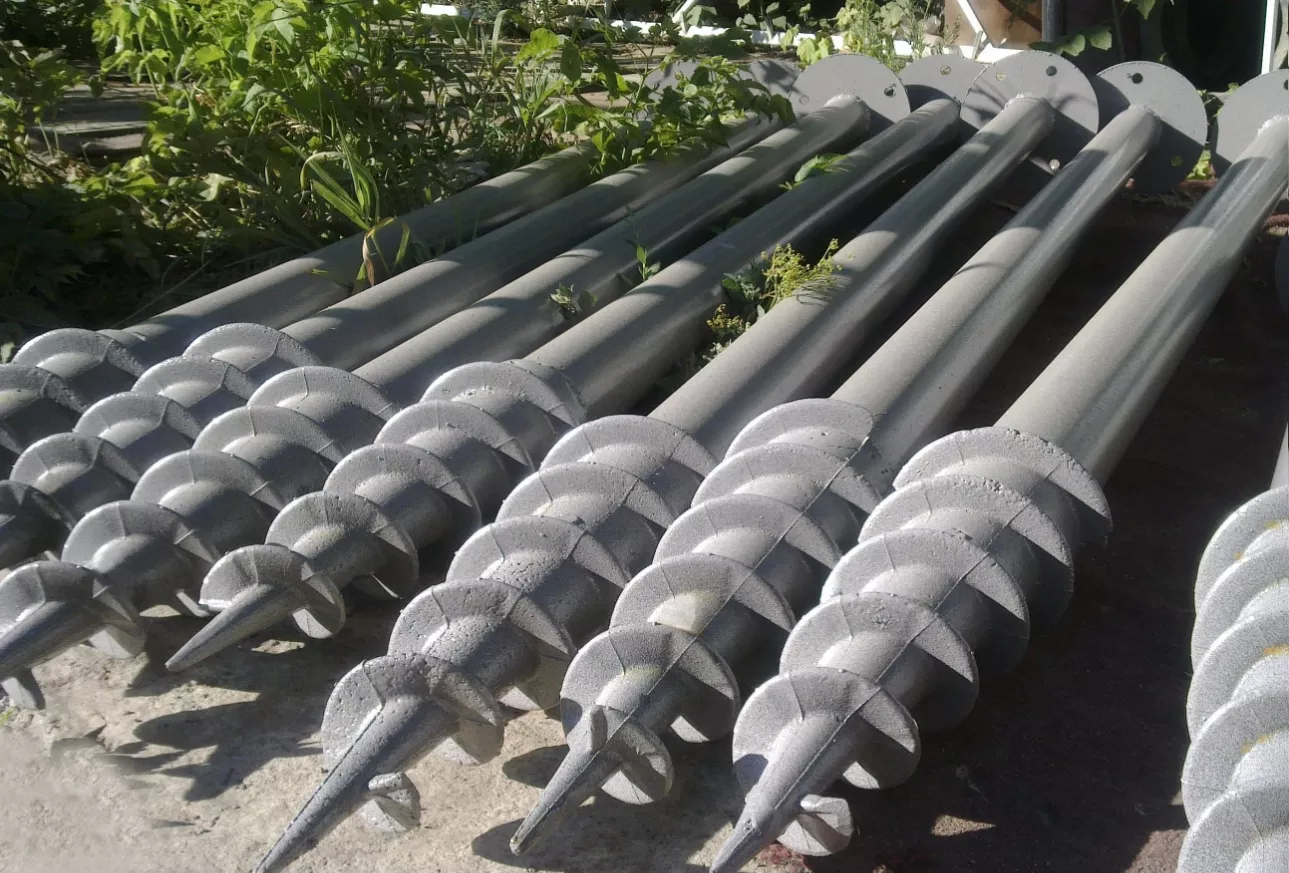

Геошурупы или многовитковые
Представляют собой трубу с конусным рабочим концом, на котором приварена многовитковая резьба с заданным шагом. Ее длина может быть 450 мм, 650 и 1050. Она выбирается в зависимости от требуемой несущей нагрузки. Их можно устанавливать вручную или с помощью техники на разных участках, даже тех, где присутствуют большие перепады высот. Они часто применяются для усиления уже существующих сооружений.
Для строительства фундамента можно использовать блоки размером 20 на 20 на 40, более подробно о которых можно прочесть здесь.
Все виды винтовых свай, покрытых цинком можно использовать повторно. В случае необходимости их выкручивают со старого объекта, и устанавливают на новый. Таким приемом пользуются при возведении фундаментов без бетона или для временных построек.
Разновидности и размерные градации литых наконечников
Различаются несколько типовидов литых наконечников для винтовых свай
Различаются несколько типовидов литых наконечников для винтовых свай:
Широколопастная. Это самая популярная форма, востребованная на всех грунтах. Конструкция при обороте заглубляется на 8-10 см, однако бесполезна на скальных грунтах. Ограничения по размеру диаметра: 76-108 мм.
Совет! Для скальных грунтов используются шнеки многовитковые с узкой лопастью.
Для вечномерзлых грунтов форма наконечников не имеет сужения. Узкая и 2-3 заходная конструкция обеспечивает максимальный ресурс в условиях вечной мерзлоты.
Важно! Наличие буквы «Л» в маркировке говорит о том, что винтовая свая оснащена литым наконечником. Единого стандарта ГОСТ на изделия нет, поэтому производители применяют обозначения: ВСЛ (СВЛ) — широколопастные, ВСЛМ (СВЛМ) – для вечномерзлых грунтов
Есть продукция ВАУ – анкерного типа, она всегда оснащена литыми наконечниками.
Размеры и соотношения длины соблюдаются в продукции обязательно
Размеры и соотношения длины соблюдаются в продукции обязательно. Лопасть начинается от нижней части четверти конуса и доходит до самой широкой части, не заходя на тело сваи, именно это обеспечивает минимальное усилие при ручном заглублении сваи. Основные параметры размеров, соблюдаемые всеми производителями такие:
- Шаг лопасти – 100 мм;
- Уклон шнековой части – 45 градусов;
- Скругление пики равно 2,5-5 мм (тут все зависит от диаметра);
- Толщина стенки лопасти 11 мм у конуса, 6 мм в части сужения винта;
- Посадочное место 10-15 мм для крепления к трубе сваи.
При выборе опор следует знать, что многозаходные узколопастные модели используют три полных витка с шагом 125 мм и посадочным местом 20 мм. При этом анкерные конструкции с подобными наконечниками показаны для использования на водоупорных пластах грунта. Широколопастные же модели иногда допускают изменения в модификации наконечника – все зависит от диаметра трубы. Например, это может быть наконечник диаметра 57 мм с шагом 7,5 см или при диаметре 108 мм шаг винта 15 см. Большой размерный ряд лишь дополняет достоинства опорных конструкций. Поэтому финансовые затраты на винтовые сваи с литыми наконечниками оцинкованные окупятся как возможностью применения опор на сложных грунтах, так и высокими показателями прочности и намного более длительным сроком эксплуатации, чем сварные аналоги.
Цены на производство
На него влияет диаметр и длина свай. Вот примерные цены на саморезы оцинкованные длиной 2 метра.
| Обозначение | Диаметр трубы, мм | Кисть, растереть. |
| СВСН 57 х 2000 | 57 | 1800 |
| 76×2000 | 76 | 2300 |
| 89 х 2000 | 89 | 2500 |
| 108×2000 | 108 | 2600 |
| 133×2000 | 133 | 3500 |
| СВСНЦ-108-2000 | 108 | 2400 |
Оцинкованные саморезы используются при строительстве многих конструкций, в различных климатических и грунтовых условиях. Они отлично выдерживают нагрузки от всего здания и могут прослужить довольно долго без усадки и деформации. Так как в частном строительстве они появились совсем недавно, всего в 90-х годах, то судить об их надежности пока рано. Но самое старое здание на них — маяк в Америке — стоит уже сто лет.
Винтовые сваи оцинкованные | Город свай
Большое разнообразие винтовых свай создает необходимость понимания их особенностей и потребительских качеств. Каждая свая представляет собой несложную конструкцию, которая может иметь литой или приваренный наконечник.
Винтовые сваи широко представлены и часто используются в Санкт-Петербурге. Они применяются для монтажа фундамента разнообразных строений. При этом выбор изделий определяется спецификой почвы земельного участка и его рельефа. От этого зависит длина изделий и их диаметр.
Оптимальным вариантом применительно к СПб, являются оцинкованные изделия. Цинкованные свая не подвержены ржавчине, а значит, более долговечны. Наиболее высокими потребительскими качествами обладают сваи типа шуруп.
При этом их стоимость доступна для каждого, а купить их можно от производителя по выгодной цене. Винтовые сваи от завода Город Свай в Санкт-Петербурге известны своей надежностью и высоким качеством стали.
Где купить сваи для фундамента по низким ценам?
Винтовые сваи под фундамент — цена от компании Город Свай, является самым ярким примером сочетания привлекательной цены и высокого качества. Винтовые сваи — цена и качество компании Город Свай находится в состоянии идеального баланса.
Они характеризуются следующими особенностями:
- оцинкованные винтовые сваи типа шуруп очень долговечны. Несмотря на нахождение в слабоагрессивной среде, они не теряют своих полезных свойств в течение 100 и более лет;
- свая винтовая для забора оцинкованная монтируется в самые короткие сроки. Для этого даже не нужно нанимать спецтехнику;
- винтовые сваи оцинкованные типа шуруп в СПб от производителя позволяют купить качественные изделия по самой низкой цене;
- винтовые сваи оцинкованные купить можно вместе с материалом для забора. ЦЕНА: 850 рублей 648 рублей (при покупке комплекта забора). Это отличное предложение, которым стоит воспользоваться. Производство, монтаж таких ограждений осуществляется известной компанией.
Назначение винтовых свай
Оцинкованные винтовые сваи 76 и 89 предназначены для надежного крепления ограждения в грунте. Благодаря их использованию, фундамент для дома и бани от 37000 руб., это совершенно реальное предложение.
Характеристики антикоррозионного покрытия винтовых свай ОЗМК горячим цинкованием:
Нормативные документы:
- ОСТ 9.307-89 «ПОКРЫТИЯ ЦИНКОВЫЕ ГОРЯЧИЕ. ОБЩИЕ ТРЕБОВАНИЯ И МЕТОДЫ КОНТРОЛЯ»);
- СНиП 53-101-98 «Дополнительные правила противокоррозионной защиты конструкций с покрытием, выполненным горячим цинкованием»
- СНиП 2.03.11- 85 «Защита строительных конструкций от коррозии»
Срок службы покрытия: 25-50 лет (зависит от агрессивности грунтовых условий).
Температура горячего цинкования: 450 — 460 С
В стандарте EN ISO 1461 указаны минимальные размеры толщины покрытий, рекомендуемые в зависимости от толщины материала, из которого выполнены оцинкованные элементы.
Средняя толщина цинкового покрытия (в зависимости от содержания кремния в стали):
- Si=0,02%; 87 мкм; сравнительно гладкая поверхность (серебристо-блестящее);
- Si=0,08%; 250 мкм; мелкозернистая изъеденная поверхность (матовое темно-серое);
- Si=0,10%; 270 мкм; крупнозернистая изъеденная поверхность с продольными полосами от растворения менее плотного металла;
- Si=0,19%; 154 мкм; сравнительно гладкая поверхность с рисунком, характерным для спокойных сталей.
ОЗМК рекомендует клиентам сталь с содержанием кремния менее 0,03% или в пределах 0,14% — 0,25%.
Конкурентные преимущества покрытия:
- Высокие показатели когезии и адгезии;
- Высокие показатели ударной прочности, прочности на изгиб, сопротивления вдавливанию и устойчивости покрытия к растрескиванию и отслаиванию;
* в стоимость продукции СВС (л) не входит стоимость транспортных услуг от склада поставщика до цеха горячего цинкования
Способы нанесения цинкового слоя на металлические сваи для фундамента
Существует два основных варианта оцинковывания – холодным и горячим методом.
Холодный способ подразумевает нанесение на сваю цинкосодержащих красок. Но горячее цинкование куда более основательно. Изготавливают такие сваи на современнейшем оборудовании. Свая становится более долговечной и прочной, проходя несколько этапов обработки:
- Сначала дробеструйная или пескоструйная обработка на специальных машин со щётками или дисками.
- Обезжиривание сваи реагентами при её нагревании на 70°С.
- Тщательная промывка сваи для полного удаления всех химических веществ с её поверхности.
- Травление трубы соляной кислотой для защиты от коррозии.
- Сушка сваи струями горячего воздуха.
- Завершающий и самый важный этап – собственно, само оцинковывание трубы при температуре до 450°С, которая позволяет покрытию прочно закрепляться на внутренних и наружных поверхностях многовитковой сваи. Фактически происходит сплавление покрытия с изделием на молекулярном уровне.
- Последующее охлаждение возможно как в естественных условиях на складе, так и при специальном воздействии струй холодного воздуха.

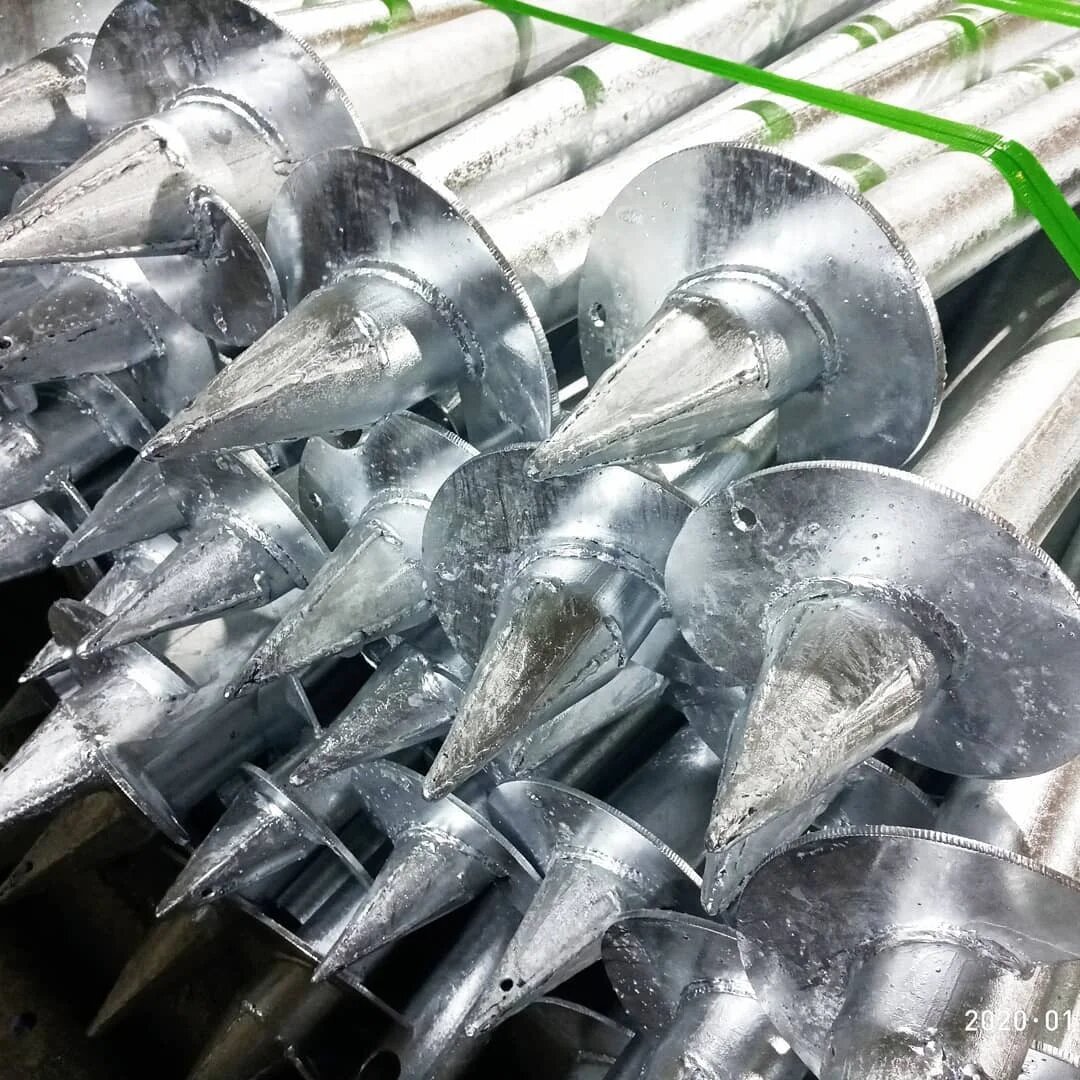

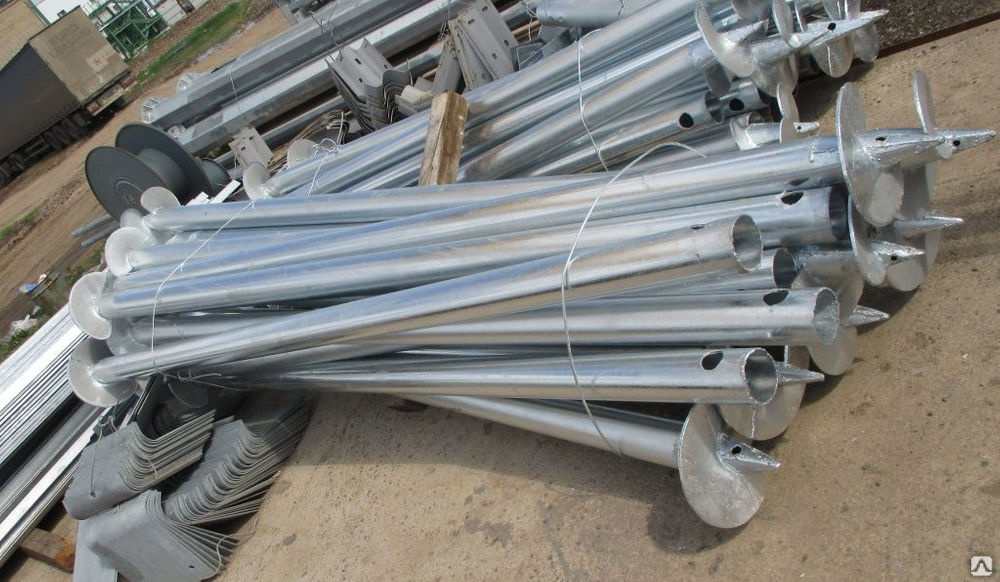

Описание и свойства оцинкованной винтовой сваи
Они закрепляются в любом грунте путем вкручивания в него. Это происходит благодаря конусообразному наконечнику, имеющему разную форму. Она зависит от вида его производства. Литые изделия изготавливаются с острым концом, а сварные с лопастным, а еще имеются разновидности с квадратным сечением и конусным.
Винтовые сваи несущая способность которых можно узнать из данной статьи.
Все они располагаются на металлической трубе. Ее длина и диаметр могут быть разными, их выбор зависит от типа грунта и веса конструкции, которую необходимо закрепить.
Про винтовые сваи размеры и другие технические характеристики можно прочесть в данной статье.
За счет того, что винтовые сваи прошли горячее цинкование, они стали намного долговечней своих металлических аналогов. Их специальное покрытие способно самопроизвольно восстанавливать поврежденные участки изделия.
На видео – оцинкованные винтовые сваи:
Отличительные свойства
Оцинкованные сваи широко применяют в строительстве благодаря ряду отличительных свойств:
- они более устойчивы к сколам при ударах, в результате повреждений сразу не подвергаются коррозии, как их аналоги;
- цинк способен восстановить поврежденные места сам со скоростью 2 мм в год;
- оцинкованное покрытие защищает сваи от дефектов, которые могут привести их к разрушению под нагрузкой;
- устойчивость к ржавчине таких свай больше в 6 раз, чем у обычных винтовых. Ее показатель антирокоррозии схож со значением с нержавеющей стали;
- внутрь изделий не надо заливать бетон, так как покрытие нанесено с двух сторон;
- оцинкование препятствует хрупкости сваи от водородного воздействия;
- такое покрытие позволяет использовать изделия на любой почве;
- их длительность службы увеличивается до 200 лет.
Про фундамент на винтовых сваях минусы и плюсы материала можно прочесть здесь в данной статье.
На видео – оцинкованные винтовые сваи с литым наконечником:
Преимущества использования
Использование оцинкованных винтовых свай имеет ряд преимуществ:
- фундамент возводиться всего за два дня и строительство стен можно продолжать сразу же;
- с ними можно работать круглый год, пока температура не достигает – 50°С;
- грунт перед проведением строительных работ не требует предварительной подготовки;
- монтаж свай можно производить в густо построенном месте, начиная с расстояния в 20 мм от близлежащих строений;
- стоимость фундамента в несколько раз ниже, чем при возведении монолитных или ленточных аналогов;
- с помощью таких свай можно укреплять уже построенные фундаменты, добавляя опоры точечно;
- оцинкованные изделия применяются для возведения фундамента в горной местности;
- на винтовых сваях несущая способность распределяется равномерно по всей конструкции;
- при многократном использовании изделий их покрытие не стирается;
- возможность использования свай в химическо-агрессивной среде. Даже при таких условиях их срок эксплуатации будет 60 лет;
- надежность конструкций из винтовых оцинкованных свай проверена опытом многих европейских фирм, которые проводили строительные работы по возведению государственных энергетических сооружений;
- существуют различные диаметры и длины изделий, а при необходимости можно прямо на месте скорректировать метраж сваи с помощью приваривания части трубы.
Буронабивные сваи с ростверком можно использовать в следующих случая, перечисленных в данной статье.
На видео – винтовые сваи оцинкованные типа шуруп:
При выборе свай учитывается также их толщина стенки, а перед окончательным приобретением изделия делается анализ грунта, в который они будут установлены. Определяется его глубина промерзания и состав, производится расчет по нагрузкам, производимых на винтовое изделие. Исходя из полученных сведений, подбирается нужный диаметр и длина свай. Они применяются для многих строительных объектов в качестве:
- фундаментов под различные дома, пристройки, павильоны, теплицы. Также используются как основание под временные сооружения, которые затем можно легко демонтировать;
- опор для дорожных знаков, трубопроводов, солнечных батарей, линии электропередач и освещений;
- укрепляющих сооружений для инженерных объектов.
Свайно ленточный фундамент для дома из газобетона и его особенности описанны в данной статье.
Установка свай может производиться вручную, для этого потребуется три человека, или с помощью ямобура. Для частного строительства в основном применяются диаметры свай от 57 до 114 мм, а для промышленных от 108 до 325 мм.
Способы нанесения цинкового слоя
В отличие от длинномерных металлоконструкций, винтовые сваи чаще всего выпускаются 2,5 – 6 м длины. Поэтому их можно обработать горячим методом в специальных ваннах. Однако крупных компаний, располагающих подобными производственными мощностями, в РФ немного. Остальные фирмы выпускают СВС в полукустарных условиях, часто нарушают технологии (например, используя шовную трубу). Поэтому предлагают застройщикам СВС, оцинкованные холодным способом – проще говоря, окрашиванием.
Горячее цинкование
Для сложных геологических условий («верховодка» с водоупорным известняковым слоем, высокий уровень УГВ, строительство в прибрежной зоне, на болоте) оптимальным вариантом являются винтовые сваи, покрытые горячим цинком. Методика состоит из нескольких этапов, требует высокотехнологичного оборудования, повышает себестоимость СВС:
- обработка – пескоструйная, дробеструйная либо механическая (щетки, УШМ с зачистными дисками)
- обезжиривание – изделие нагревается до 70 градусов, обрабатывается специальными реагентами
- промывка – необходима для удаления химикатов, использовавшихся на предыдущем этапе
- травление – соляной кислотой снимается ржавчина, флюсом удаляются окислы, после каждой операции остатки реактивов смываются
- сушка – сваи обрабатываются горячим воздухом
- цинкование – при температуре 420 – 450 градусов лакокрасочный состав обволакивает внутренние, наружные поверхности, образуя сплав на молекулярном уровне с металлом изделия
- охлаждение – естественное после складирования или принудительное холодным воздухом
Оцинкованные изделия СВС полностью соответствуют ГОСТ 9.307 от 1989 года (горячее цинкование), толщина покрытия плохо контролируется, однако превышает 200 микрон гарантированно. Например, производитель КСАмет обеспечивает 120 летнюю гарантию на свои изделия, покрытые горячим способом цинковым составом. Во времена СССР все без исключения сваи СВС для нужд армии имели только эту антикоррозионную защиту. Срок их эксплуатации не известен до сих пор, поскольку фундаменты все еще используются.
Холодное цинкование
При окрашивании цинкосодержащими лакокрасочными составами винтовые сваи получают толщину покрытия 15 – 50 микрон. Краска не реагирует с металлом, достаточно легко счищается металлическими предметами, камнями. Технология соответствует ГОСТ 9.400 от 2004 года, позволяет снизить себестоимость СВС в полтора раза. Ввиду трубчатой формы изделий, сложной конфигурации лопастей применяется кисть либо распылитель. Оцинкованные сваи имеют ресурс 15 – 40 лет в зависимости от эксплуатационных условий.
Технология имеет следующий вид:
- удаление окалины, шлаков со сварных швов
- обезжиривание ацетоном, уайт-спиритом
- двух – трехслойное покрытие грунтом ВЛ05
- двухслойное покрытие цинкосодержащей краской
Наибольшее распространение получили следующие составы:
- лак ХСК-2467
- алюминаполненные смеси на цинковой основе Термаль, Алкос, Алюмол, АлюмАС-М
- двухкомпонентная эмаль ЦинкКОС
Основным недостатком перечисленных красок является предназначение либо для открытых сред, либо для конструкций, эксплуатирующихся под землей. Часть винтовой сваи погружена в грунт, другая находится выше уровня земли, что резко снижает эффективность обработки антикорром. Поэтому применяется комплексная обработка нескольких типов:
- ЦХСК-1467 по слою грунта + лак ХСК-2467
- ЦинкКОС или Цинакол по слою грунта
У каждого застройщика имеется возможность защитить (покрасить) бюджетные сваи с холодно-цинковым покрытием самостоятельно. Технология горячего цинкования в домашних условиях недоступна.

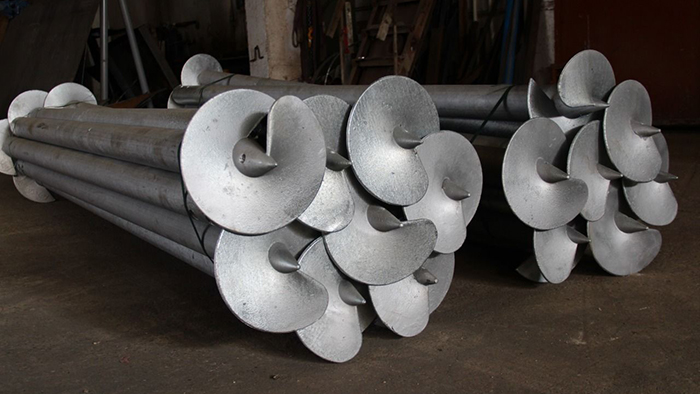

Основные преимущества оцинкованных свай с литым наконечником
Долговечность и надежность оцинкованных свай с литым наконечником не вызывает сомнений: эти изделия вобрали в себя все преимущества двух самых прочных видов. Самым слабым и уязвимым местом обычных сварных свай является стык между лопастями и стволом. Швы, образующиеся при сварке, делают изделие менее прочным и повреждаются в первую очередь. Литые сваи лишены этого недостатка – они отлиты за одно целое, поэтому не имеют ослабленных сварных швов. Горячее цинкование — процедура, которую оцинкованные сваи проходят на заводе. Готовый ворс опускают в емкость с расплавленным при температуре 450°С цинком, в связи с чем элемент полностью покрывает изделие — от головы до кончика. Технология рассчитана на надежную защиту от коррозии – цинк химически не взаимодействует с влагой, поэтому характерная ржавчина и деформация исключены. Опция сохраняется до тех пор, пока цинковое покрытие не подвергнется механическим повреждениям. Соответственно срок службы оцинкованных свай исчисляется веками.
Сочетание литья и оцинковки делает возможным использование стяжек даже на следующих типах проблемных грунтов:
- Скалистый и каменистый;
- Распределенный;
- Замерзший и вздымающийся;
- Сэнди;
- Газон;
- Глина;
- Мокрый и кислый;
- Вязкий.
Устойчивость фундамента сохраняется на долгие годы даже в условиях севера.
Другие преимущества оцинкованных саморезов перед традиционными:
- Практически неограниченный срок службы – более 120 лет;
- Стойкость к химическим, сейсмическим, механическим воздействиям;
- Максимальная стойкость к коррозионным повреждениям;
- Нет необходимости в антикоррозийном покрытии на поверхности;
- Идеальная адаптация ко всем климатическим, рельефным и почвенным особенностям участка;
- Высокая грузоподъемность;
- Пригодность для строительства крупных промышленных и коммунальных сооружений;
- Универсальность – изделия подходят как для небольших, так и для крупных конструкций;
- Возможность строить на затопляемой земле или прямо в воде;
- Быстрая и простая установка;
- Минимальные требования к сельскохозяйственному работнику на участке;
- Хорошее техническое обслуживание и возможность повторного использования.
Монтаж свайного фундамента занимает 24-72 часа, после чего можно сразу приступать к строительству, не дожидаясь усадки.
Плюсы и минусы свай с литым наконечником
Начнем с плюсов.
1. Литые сваи выгодны на больших диаметрах
2. Отсутствие сварных соединений на наконечнике
Литейная технология позволяет избежать сварных соединений на наконечнике сваи, в отличие от электросварного наконечника. Сварные соединения более подвержены коррозии, чем основной металл изделия, поэтому сам наконечник коррозирует меньше.
Оба приведенных плюса весьма относительны.Перейдем к недостаткам, которыми обладают литые винтовые сваи:
1. Литой наконечник для сваи проигрывает электросварному по геометрии
Дело в том, что в литейном производстве по самой технологии нельзя добиться оптимальной формы лопасти – речь идет о равномерности витка и перпендикулярности лопасти к стволу сваи. Кроме того, для того, чтобы литая свая равномерно вворачивалась в грунт, не отклонялась от оси вворачивания, лопасть должна заходить на ствол сваи выше конусного наконечника. Это обеспечивает хорошее уплотнение грунта и качественный монтаж сваи. Из известных нам образцов, представленных на российском рынке, ни одни литые винтовые сваи такого конструктивного решения не имеют.
2. Сложности монтажа
Литая лопасть толще электросварной, поэтому грунт оказывает на нее большее сопротивление, вворачивать такую сваю значительно сложнее. В практическом отношении это означает большие трудозатраты и повышенные нагрузки на технику при механизированном монтаже.
3. Коррозия по месту соединения ствола с литым наконечником
Несмотря на отсутствие сварных соединений в наконечнике, сварка необходима для присоединения наконечника к стволу сваи. Обычно стык просто обваривается по кругу, но при этом есть ряд важных моментов:
— шов в данном случае является односторонним (изнутри трубы его никак не проварить). По своим характеристикам такой шов серьезно уступает двустороннему на сваях с электросварным наконечником
— металл ствола сваи и металл наконечника разные по составу и физическим свойствам. Обычно наконечники отливаются из вторичного сырья (металлического лома), для прочностных качеств наконечника этого вполне достаточно. А трубный прокат выполняется по ГОСТам, металл серьезно отличается по составу. Сварочный шов разнородных металлов всегда будет уступать по качеству однородному соединению
— сварочный шов имеет меньшую стойкость к коррозии, чем основной металл, а в случае разнородных металлов образуется электрохимическая пара. Коррозия на данном участке будет выше
Таким образом, польза от отсутствия сварочных соединений в корпусе литого наконечника для сваи исчезает – сварочное соединение на стыке наконечника и ствола сводит ее к нулю.А если мы говорим про оцинкованные сваи с литым наконечником, то преимущества оцинковки также теряются – цинковое покрытие попросту обгорает на месте сварки.
Винтовые сваи шуруп в Санкт-Петербурге и области
Закажите качественные и долговечные винтовые сваи шуруп. Доставка и монтаж за 1 день!
Заказать
Отзывы наших клиентов
Винтовые сваи шуруп – это многовитковые винтовые сваи, которые являются одними из наиболее распространенных опор, используемых для создания фундаментов. По конструкции металлические сваи напоминают шуруп, так как имеют множество коротких витков. Тогда как стандартные лопастные сваи имеют на конце всего один-два широких витка.
Конструкция
Винтовые сваи-шурупы представлены в виде шурупов, имеющих цилиндрический или конусный ствол, на конце которого располагается множество витков, закрученных в спираль. Большинство таких опор выполняются литым методом, что обеспечивает высокую надежность конструкции. Перед вкручивание не требуется выполнять работы по бурению почвы, либо изменять ландшафт.
Сферы применения
Свайные стержни шурупного типа можно использовать только в плотном грунте. Для всех остальных случаев большое подойдут металлические стержни с одной-двумя лопастями на конце. Помимо количества витков, такие сваи отличаются по стоимости. Цена на многовинтовые стержни значительно дороже, чем на лопастные, так как они отличаются высокой функциональностью.
Свайно-винтовой фундамент используется при:
- болотистой местности;
- крутом рельефе;
- грунтах, подверженных вспучиванию при морозах;
- высоком уровне грунтовых вод и близком их расположении к зданию;
- условии плотной городской застройки.
Сваи типа шуруп не требуют проводить затратные земляные работы по рытью котлованов и выравниванию участка. Монтаж можно выполнить всего за 1 день, после чего можно сразу продолжать строительство, что невозможно при заливке основания бетоном.
Заказать сваи
Виды монтажа многовитковых свай
Погружение металлических стержней такого типа возможно двумя способами:
- При помощи спецтехники. Специализированные машины требуются, когда устанавливают стержни большого диаметра или монтируются в плотный грунт. Элемент конструкции закрепляется на стреле, после чего выполняется автоматическое погружение под контролем операторов. Это наиболее быстрый и точный способ обустройства свайного фундамента.
- Ручной метод. Подходит, если позволяет грунт и размер сваи не превышает 133 мм. Опоры достаточно быстро вкручиваются в землю, но потребуется приложить усилия нескольких человек. Каждый из стержней имеет отверстие в верхней части, в которое можно продеть обычный лом, выполняющий функцию рычага.
Преимущества
- Конусная форма придает опоре повышенной несущей способности, что позволяет выдерживать большие нагрузки;
- Антикоррозийные свойства придают сваям долговечности и надежности эксплуатации;
- Простая и быстрая установка может выполняться даже без использования спецтехники (если диаметр небольшой);
- Низкий уровень шум при погружении металлических стержней в почву.
Для установки многовитковых свай рекомендуется привлекать профессионалов, которые смогут правильно выполнить полный цикл погружения опор в грунт.
Узнать цену
С радостью ответим на все Ваши вопросы по телефону +7 (812) 408 25 00 или через форму обратной связи
Задать вопрос
Винтовые сваи Фундамент на сваях Заборы Ворота
