Углы разводки
В установке труб канализации используют различные соединительные изделия, в том числе с отводами под углом. Для канализационных труб выбирают детали только с углами 45 или 30 градусов. Если нужно сделать поворот на 90 градусов, то устанавливают два элемента по 45 или три по 30 градусов.
Надо избегать прямых углов и пользоваться рекомендованными переходными изделиями, особенно в местах соединения труб в стояк и поворота трубы самого стояка.
При сборке соединения из двух деталей под 45 градусов, отходы потекут в таком трубопроводе более успешно, чем при повороте под прямым углом, где вероятность возникновения засоров увеличивается кратно.
Нормы расстояния очистных сооружений на участке
Согласно СНиП, очистные сооружения и ямы должны располагаться на значительном расстоянии от дома, водоносной скважины и других инженерных объектов.
- От жилого строения – не менее 5 м до септика, ЛОС, выгребной ямы, чтобы избежать попадания неприятного запаха в помещение. А также заранее предупредить возможные плачевные последствия влияния влажной среды на основание дома.
- До скважины с водой – 30-50 м. Конечно, очень сложно соблюдать это правило, так как размеры участков весьма ограничены. Максимально удалить септик от водопровода все-таки нужно, на сколько это позволит техническая возможность.
- До границ соседнего участка – минимально 2 м.
- От коллектора до растений и деревьев – расположение 2-4 м, если корни дерева большие.
Альтернативные варианты
Составление схемы разводки канализации
При проведении монтажных работ следует учитывать необходимость в соблюдении всех требований, установленных в СНиП и ГОСТах. Работы начинаются с составления схемы разводки.
Схема разводки зачастую составляется еще на этапе проектирования дома. Монтажные работы проводятся до начала отделки. При проектировании схемы разводки следует учитывать нижеприведенные моменты:
- Нужно выдерживать определенный уклон расположения труб для обеспечения самотека нечистот. По правилам проектирования самотечной системы уклон создается от источника нечистот в сторону слива.
- Проект должен содержать информацию о наиболее подходящем диаметре труб, которые будут использоваться для разводки.
- При проектировании разводки применяется чертеж здания. Поверх его схематически наносится расположение труб с указанием размеров, последовательного подключения различной сантехники и приборов, которые становятся источником сточных вод.
- Рекомендуется избегать резких перегибов и поворотов, которые могут стать причиной образования засоров и заторов в системе. С учетом нужного перепада и количества источников сточных вод выбирается наиболее кратчайший путь.
- Следует предусмотреть включение в систему элементов обслуживания, через которые будет проводиться прочистка.
- В системе могут образовываться биогазы, которые нужно эффективно отводить из системы. В создаваемом проекте должно быть указано расположение вентиляционных элементов стояков.
- Наружные элементы должны иметь теплоизоляцию для исключения вероятности кристаллизации стоков, что может стать причиной повреждения трубы и соединительных элементов.

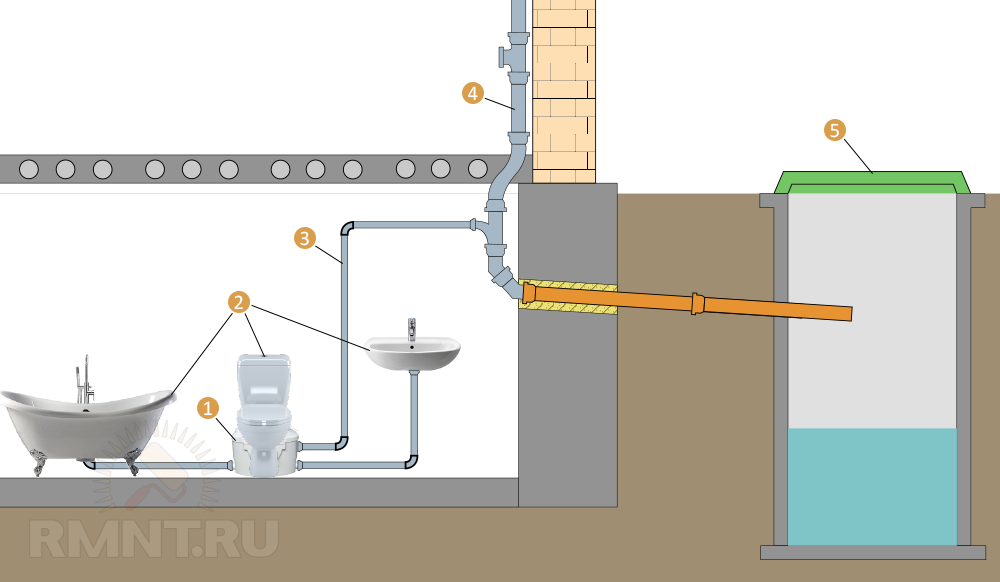

Если создается система, в которой циркуляция проходит за счет насоса, то следует указывать место установки насоса, его тип, особенности подключения
Создать проект можно по следующему плану:
- Создаем или берем уже существующий план дома. Самостоятельно провести создание плана можно путем измерения всех размеров, для чего достаточно иметь рулетку.
- Выбираем расположение стояка или нескольких при необходимости. Расположение стояка зависит от того, где будет находиться септик или канализационный колодец.
- Намечается расположение всех источников нечистот. При знании того, в какой точке расположен источник нечистот, а в какой центральная система их отвода, можно определить протяженность труб и количество соединительных элементов. На основании этой информации можно рассчитать предварительные расходы на создание разводки.
- На плане также отображается расположение всех труб, тройников, крестовин и пр.
Упростить свою задачу можно путем использования специальных программ, которые предназначены для проектирования коммуникаций. В подобных программах есть набор инструментов, который позволяет существенно ускорить проектирование и добиться качественного результата. Однако отметим, что программы для проектирования коммуникаций не столь просты в использовании, как кажется.
Демонтаж старой системы
Замену канализации начинают со стояка. Это самый сложный участок, по нему проходят стоки из соседних квартир, поэтому на время замены трубы, соседей нужно попросить некоторое время не пользоваться канализацией. Демонтаж происходит следующим образом:
- Открывается доступ к месту стыковки стояка с соседним участком. Для этого может потребоваться разбивание части перекрытия.

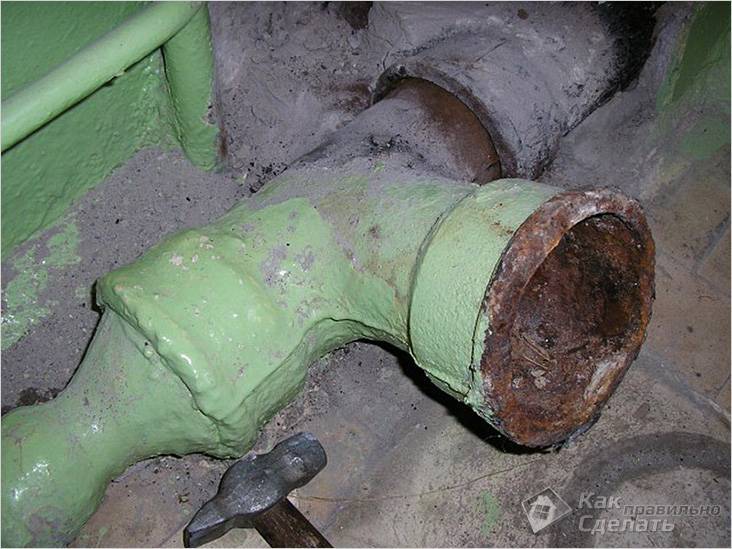

- Часть чугунной трубы вырезается болгаркой. Если прорезать полностью нет возможности, то ее можно разбить молотком. Работы должны проводиться аккуратно, так как отколовшийся кусок трубы может остаться внутри и заблокировать всю трубу.

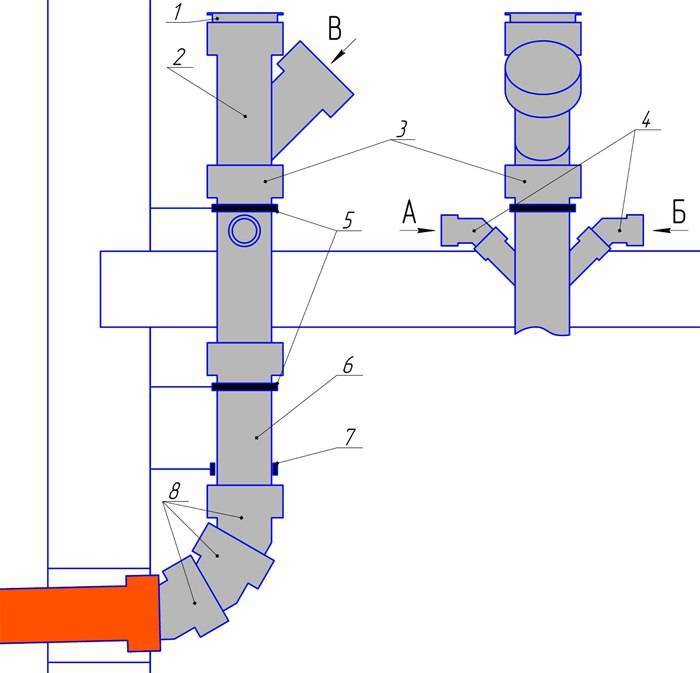

- В нижней части стояка около пола устанавливается тройник. Прямая пластиковая труба, выбранная для стояка, соединяется вверху с остатком чугунной трубы при помощи переходной манжеты. Крепление с тройником осуществляется раструбом. Герметичность стыка обеспечивает резиновое кольцо и силиконовый герметик.
- Труба крепится к стене хомутами. В районе раструбов труба крепится жестко, в других местах фиксация плавающая.
Закончив установку стояка, приступают к разводке.
Внешняя сеть

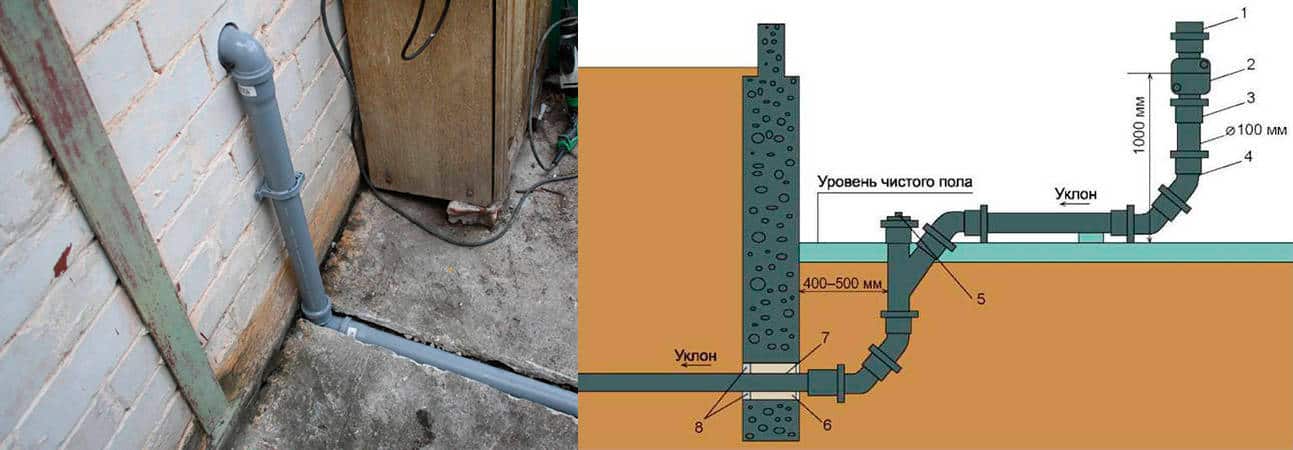

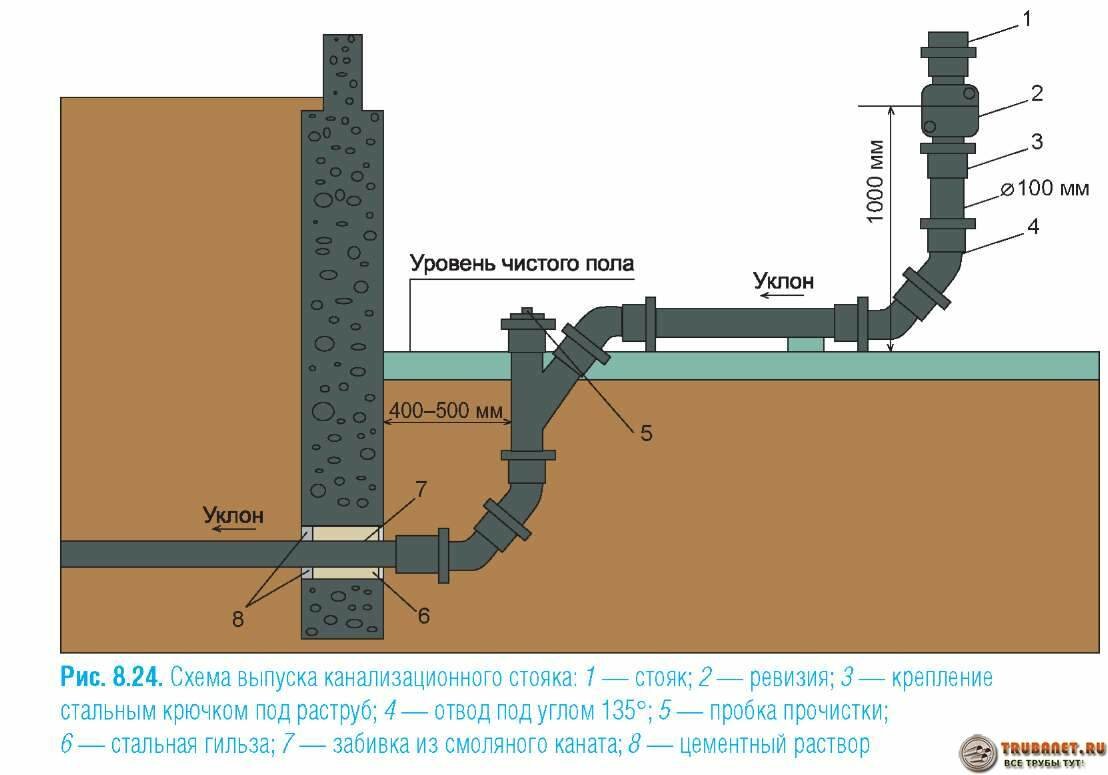

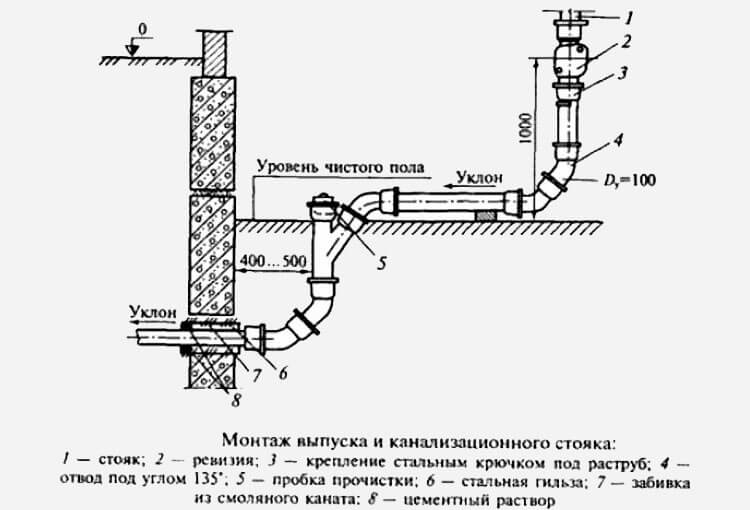

Прежде чем начать проводить установку общей трубы по участку, нужно соединить внутреннюю часть канализации с наружной средой. Для этого устанавливают так называемый выпускной элемент. Монтаж его выполняют с места забора стоков до стояка.
Таким образом, трубу устанавливают по направлению потоков сточных вод из туалета и сантехники. Сваи и раструбы монтируют строго под углом в 90 градусов.
Выбирая диаметр труб, учитывают его таким образом, чтобы он абсолютно соответствовал величине стояка. Что касается длины выпускных элементов, то она не может превышать 12 метров. Колодец для сбора нечистот можно также соорудить своими руками. Для этого в качестве основного материала используют кирпич, пластик, железобетонные кольца. Так как колодец будет устанавливаться во влажной почве, для его защиты поверхность стоит обработать специальной грунтовкой.

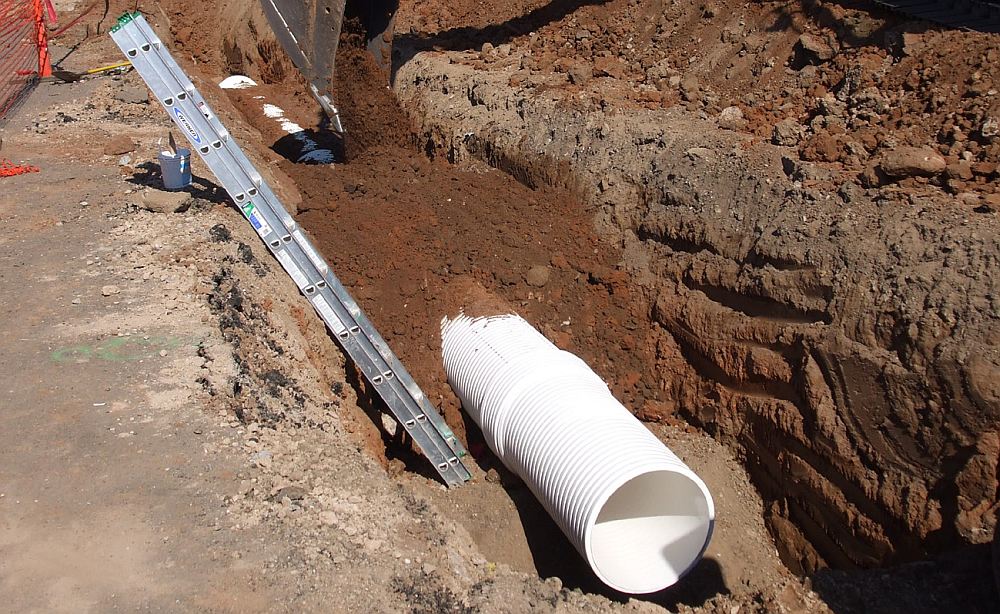

Подготавливая траншею для дальнейшей установки выпускного водоотвода, следят за тем, чтобы грунты был нетронутым. А для того чтобы окончательно предотвратить проседание почвы в будущем, к траншее с трубой подсыпают песок и тщательно ее утрамбовывают. Во всех местах соединений делают небольшой подкоп земли, чтобы все трубы лежали прямой линией без искривлений.
Следует отметить: если трубы будут лежать на глубине менее 70 см, их необходимо утеплять, чтобы зимой они не промерзали.
Самостоятельное изготовление септика (двухкамерной выгребной ямы)
Покупать септик необязательно, его можно изготовить своими силами из армированного бетона. Можно установить бетонные кольца 1-2 м диаметром – размер колец прямо зависит от требуемого объема.
Изготовление септика
По своей конструкции – это двухкамерный коллектор, в нем отдельные камеры соединяются переливной трубой. При монтаже септика сначала делаем котлован 3 м глубиной, длиной и шириной чуть больше габаритов септика. На дне формируют песчаную подушку около 15 см толщиной.
После этого из досок или ДСП изготавливают опалубку, по ее периметру изготавливают арматурный каркас, соединяя арматуру вязальной проволокой. Потом в опалубке закрепляют 2 отрезка труб, они необходимы для прокладки входа канализационной системы и переливной трубы, объединяющей камеры септика. Опалубка с арматурным каркасом бетонируется, для равномерного распределения раствора желательно использовать вибратор. Каркас септика нужно сделать монолитным, по этой причине его заливают в один заход.
Дно 1й камеры формируют из бетонного раствора. Камера должна получиться герметичной, в ней будут оседать крупные, твердые фракции стоков. Верхняя часть отсека будет занята частично очищенной жидкостью, которая будет перетекать по соединительной трубе во второй отсек.
Во втором отсеке септика, дно формировать нет необходимости, эта часть будет содержать частично очищенную жидкость, которая станет впитываться в почву через дно с гравийной подушкой, для этого можно использовать мелкий гравий, щебень средней фракции или гальку.
Между отсеками септика, в его верхней части нужно установить переливную трубу. Чаще всего в частном доме изготавливают конструкцию с 2 секциями, хотя иногда делают септик с 3 и даже с 4 отсеками, это значительно повысит уровень очистки сточных вод.
Перекрывают септик, закрепив опалубку, уложив арматурный каркас и залив бетонным раствором. Вместо этого можно уложить ЖБ плиты, обязательно нужно предусмотреть смотровой люк. По окончании бетонирования котлован заполняют песком или почвой. Отстойник нужно чистить не реже одного раза в 2-3 года.
Как правильно сделать канализацию в частном доме из железобетонных колец

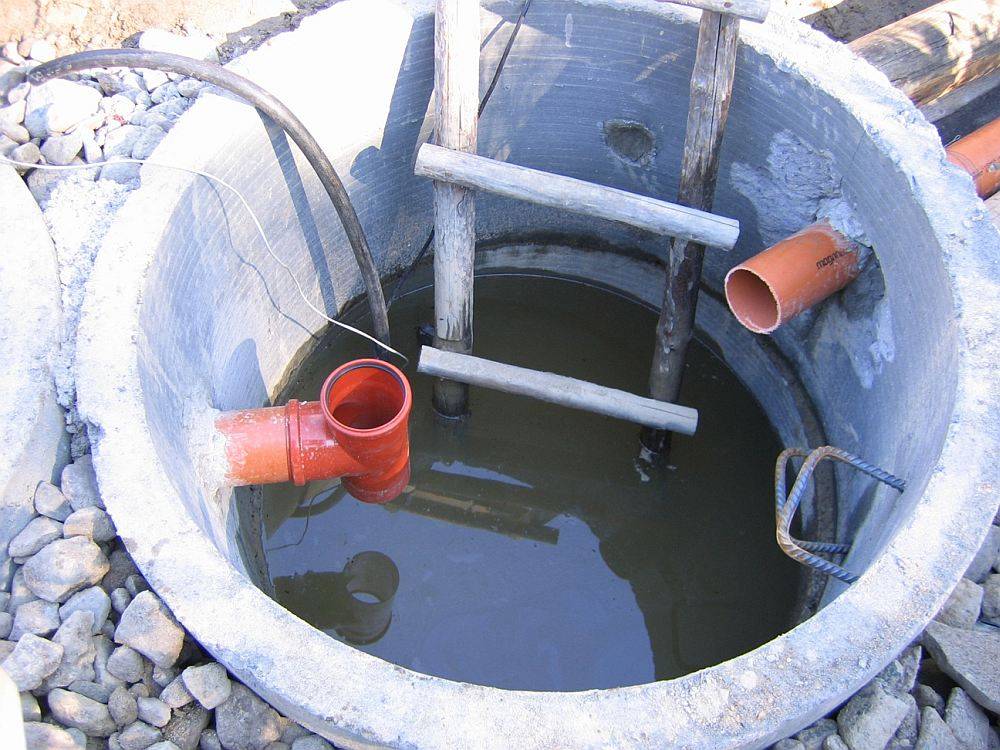

Подойдут ЖБ кольца 1-2 м диаметром – это зависит от требуемого объема септика.
1 этап. Не ближе 5 м от строений имеющих фундамент, роют котлован необходимого размера. На его дне делают основание из армированного бетона, не менее 100 мм толщиной. На нем будут стоять ЖБ кольца, можно приобрести заводское круглое основание. Все стыки между бетонными элементами необходимо замазать цементным раствором. При высоком расположении грунтовых вод, необходимо сделать гидроизоляцию конструкции.
Внимание! Можно расположить ЖБ кольца не рядом, а поодиночке. Чтобы это сделать на грунте располагают кольцо, и изнутри него выбирают почву, кольцо в результате под своей массой будет постепенно опускаться в землю
После того как одно кольцо достигнет уровня почвы, на него ставят еще одно, и продолжают убирать грунт.
2 этап. В 2 верхних кольцах необходимо сделать выпускное и впускное отверстия, в фильтрационном кольце делают только впускное отверстие.
3 этап. Трубу от системы канализации (проводят подключение к входному отверстию), располагают на 150 мм выше трубы во второй отсек.
4 этап. Отсеки септика перекрывают плитами ЖБ со смотровыми люками, и отверстиями для вентиляции.
6 этап. Трубу канализационной системы укладывается в траншею нужной глубины, она должна быть прорыта с уклоном 5 мм на 1 метр в сторону септика. Необходимо засыпать дно траншеи песком 5 см толщиной.7 этап. Уложенные в траншею трубы засыпаются песком, после этого почвой. 8 этап. На ЖБ кольца устанавливают вентиляционные каналы и смотровые люки. 9 этап. Готовый септик засыпают землей.
Монтаж отводных линий
Провести монтажные работы можно самостоятельно при наличии необходимого инструмента и материалов. Для начала следует приобрести нижеприведенные инструменты:
- Перфоратор может понадобится для проведения работ, связанных с образованием ниш в бетоне для труб и крепежных элементов. Современные перфораторы могут также выполнять роль дрели для образования различных отверстий, для чего достаточно сменить насадку и выставить соответствующий режим работы.
- Понадобится и болгарка, в некоторых случаях, штроборез. Для болгарки следует приобрести диски, которые могут резать по бетону и металлу.
- Ключи, отвертки, плоскогубцы.
Что касается материалов, то при создании отводной линии понадобятся самые различные переходники и разветвления. Технология проведения монтажных работ предусматривает применение изоляционных материалов, которые снижают риск образования протечек в местах соединения отдельных секций.
К особенностям проведения монтажных работ можно отнести следующие моменты:
- Разводка внутренних отводных линий начинается с установки стояков согласно утвержденному проекту.
- Раструбы прокладываемых труб должны быть направлены вверх. При этом прокладку рекомендуют начинать с самого нижнего уровня. К примеру, если есть подвальное помещение, то трубы прокладываются именно с этого помещения.
- При поэтапной прокладке трубопроводов устанавливаются фитинги, тройники, ревизии, поворотные элементы. На момент соединения проводится одновременная фиксация всех элементов системы.
Наиболее важными участками системы являются:
- Повороты.
- Окончание внутренней системы.
- Начала стояков.
В случае, если длина прямолинейного участка большая, то ревизии рекомендуется устанавливать с шагом до 30 метров. На практике столь большие прямолинейные участки создаются крайне редко.
Ставить отводные линии можно от сантехнического оборудования в направлении уже созданных стояков. Трубы подбираются в соответствии с диаметром выпусков приборов, можно также приобрести специальные переходники. Специалисты рекомендуют создавать отводные линии с протяженностью не более 10 метров.
Если создается система самотечного типа, то уделяется много внимания выдерживанию нужного уклона. Для труб, диаметр которых 50 мм, он должен составляет 3 сантиметра на 1 погонный метр, при диаметре 100 мм 2 сантиметра на 1 погонный метр.
- Трубы системы разводки рекомендуется устанавливать с последовательным увеличением показателя диаметра от дальнего прибора к стояку. Если самый отдаленный источник нечистот имеет подключаемый диаметр 140 мм, то между ней и стояком не может прокладываться труба с меньшим диаметром. Это связано с тем, что на месте утончения может образоваться застой. Кроме этого из-за сужения снижается пропускная способность.
- Если от приборов отходят трубы с различным диаметром, то в месте их соединения устанавливается переходник, который может быть представлен и тройником.
- В самых низких точках рекомендуется устанавливать элементы, позволяющие проводить чистку систему от засоров.
- Разводка подключается к общей системе канализации, которая может быть представлена септиком, канализационным колодцем. Место подключения выбирается на отметке нижнего общего выпуска.
- Раструбы запрещено размещать в местах прохода узлов через различные перекрытия.
Монтажные работы могут проводиться практически в любое время, но следует учитывать тот момент, что некоторые работы выполнить самостоятельно нельзя. После соединения всех элементов проводится диагностика системы для определения надежности изоляции всех соединений.
Накопительная емкость
Емкость для канализационных стоков Накопительная емкость представляет собой полностью герметичную емкость, в которой канализационные стоки никуда не уходят, а при заполнении емкости выкачиваются ассенизаторской машиной.
Поступившие в емкость канализационные стоки разделяются на три слоя:
- Первый слой — самый нижний, представляет собой твердые органические отходы, которые в результате жизнедеятельности анаэробных бактерий (бактерии, которые размножаются в бескислородной среде) превращаются в ил;
- Второй слой – представляет собой осветленную воду, которая образуется после оседания всех твердых частиц;
- Третий слой – жировой, представляет собой скопление жировых отходов и других частиц легче воды. Жировой слой образует воздухонепроницаемую корку, создавая для анаэробных бактерий благоприятную среду для размножения.
Как и в случае с выгребной ямой, стенки накопительной емкости могут быть выполнены из кирпича, монолитного железобетона, железобетонных колец или цельной пластиковой емкости
Особое внимание следует уделить герметизации стенок и дна, т.к. емкость может быть размещена ниже уровня грунтовых вод
А за загрязнение грунтовых вод и отравление окружающей среды человек может понести уголовную ответственность
А за загрязнение грунтовых вод и отравление окружающей среды человек может понести уголовную ответственность.
Канализационный колодец из кирпича (круглого сечения) Канализационный колодец (квадратного сечения)
Накопительная емкость из кирпича герметизируется следующим образом: внутренняя и внешняя поверхность кирпичной кладки штукатурится цементно-песчаным раствором в соотношении 1:1 или 1:2. При этом марка цемента должна быть не менее М400, а песок должен быть просеян. В некоторых случаях для повышения гидроизоляционных свойств в цементно-песчаный раствор добавляют жидкое стекло, хлорное железо, алюминат натрия или раствор церезита.
Гидроизоляция канализационного колодца из железобетонных колец
Герметизация накопительной емкости из железобетонных колец осуществляется следующим образом: места стыков расширяются перфоратором и замазываются цементно-песчаным раствором с добавлением жидкого стекла, как описывалось выше. Обработать стыки нужно, как снаружи, так и внутри колец. Затем наружная поверхность колец гидроизолируется рубероидом на битумной мастике. Это позволит избежать затопление емкости во время сильных ливней, когда уровень грунтовых вод достигает своего пикового уровня. Также следует гидроизолировать внутреннюю поверхность колец битумом или проникающими глубоко в структуру бетона гидроизоляционными составами.
Герметизация накопительной емкости из монолитного железобетона осуществляется также, как и герметизация емкости из ж/б колец: на наружную поверхность монолитного железобетона приклеивается рубероид на битумной мастике, а внутри стенки и дно обмазываются битумом, либо специальными гидроизоляционными составами.
Пластиковая емкость для сбора канализационных стоков
Цельная пластиковая емкость, изготовленная из стеклопластика или полиэтилена не нуждается в дополнительной герметизации. Стенки такой емкости абсолютно герметичны и не подвержены коррозии или гниению. Как правило пластиковые емкости используют для сбора канализационных стоков с последующей откачкой ассенизаторской машиной, либо в качестве очистного сооружения (септика), соединяя две емкости переливной трубой.
На многих интернет-ресурсах советуют производить наружную гидроизоляцию накопительных емкостей при помощи глины (глиняных замков). Но такой способ герметизации только усугубит ситуацию, т.к. зимой насыщенная водой глина значительно расширится в объеме, что создаст на стенки емкости избыточное давление, которое приведет к образованию трещин на стенках. Весной, когда глина растает и уменьшится в объеме произойдет обратный процесс, между глиной стенками емкости образуется свободное пространство, в которое будут попадать дождевые стоки, а это еще больше усугубит ситуацию зимой.
Дно накопительной емкости в случае, если стенки выполнены из монолитного железобетона или кирпича, выполняется из монолитного железобетона. Соотношение ингредиентов должно быть следующим: 1 часть цемента, 2 части песка, 1 часть щебня или гравия. Такой фундамент набирает необходимую прочность около 7 дней. А чтобы за 7 дней бетон не пересох и не растрескался после заливки его поливают водой и накрывают полиэтиленовой пленкой.
Если стенки накопительной емкости выполняются из железобетонных колец, то целесообразней сразу заказать на заводе железобетонное дно соответствующего диаметра.
Внутренняя канализация частного дома

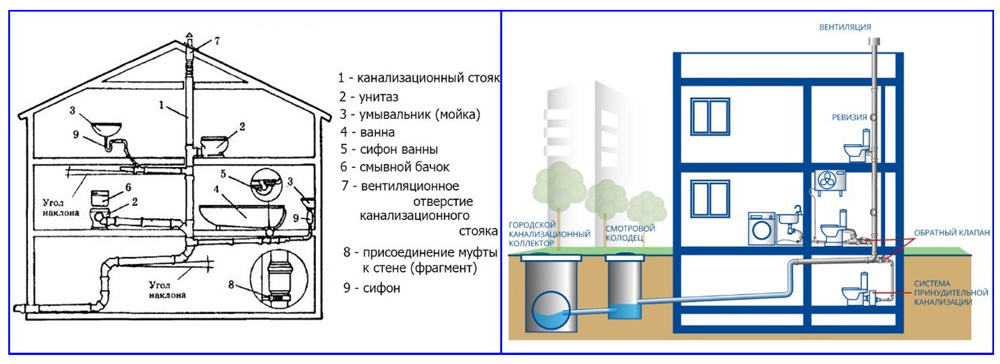

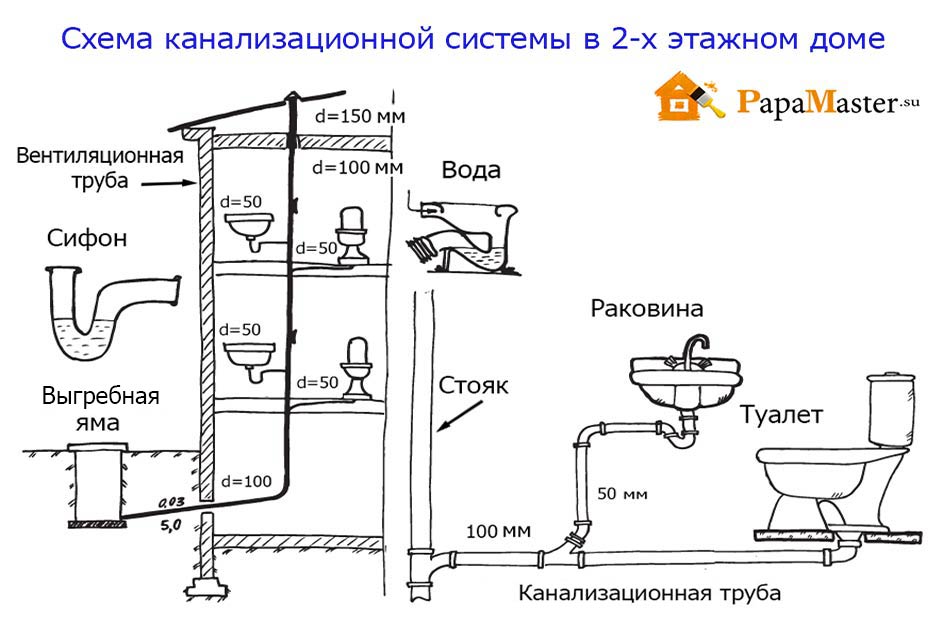

Монтаж внутренней канализации частного дома является сложнее, чем наружной. Все дело в том, что внутри дома присутствует большое количество потребителей воды: краны, смесители, душ, стиральная и моечная машинка, унитаз. И все они располагаются в разных помещениях. Поэтому трубная обвязка имеет сложную схему, которая собирается в единую систему и выводится наружу, соединяясь с внешней частью канализации. Если дом построен в несколько этажей, то на каждом из них собирается своя система, и все этажи объединяются одним вертикальным стояком, который собирается из трубы диаметром 110 мм.

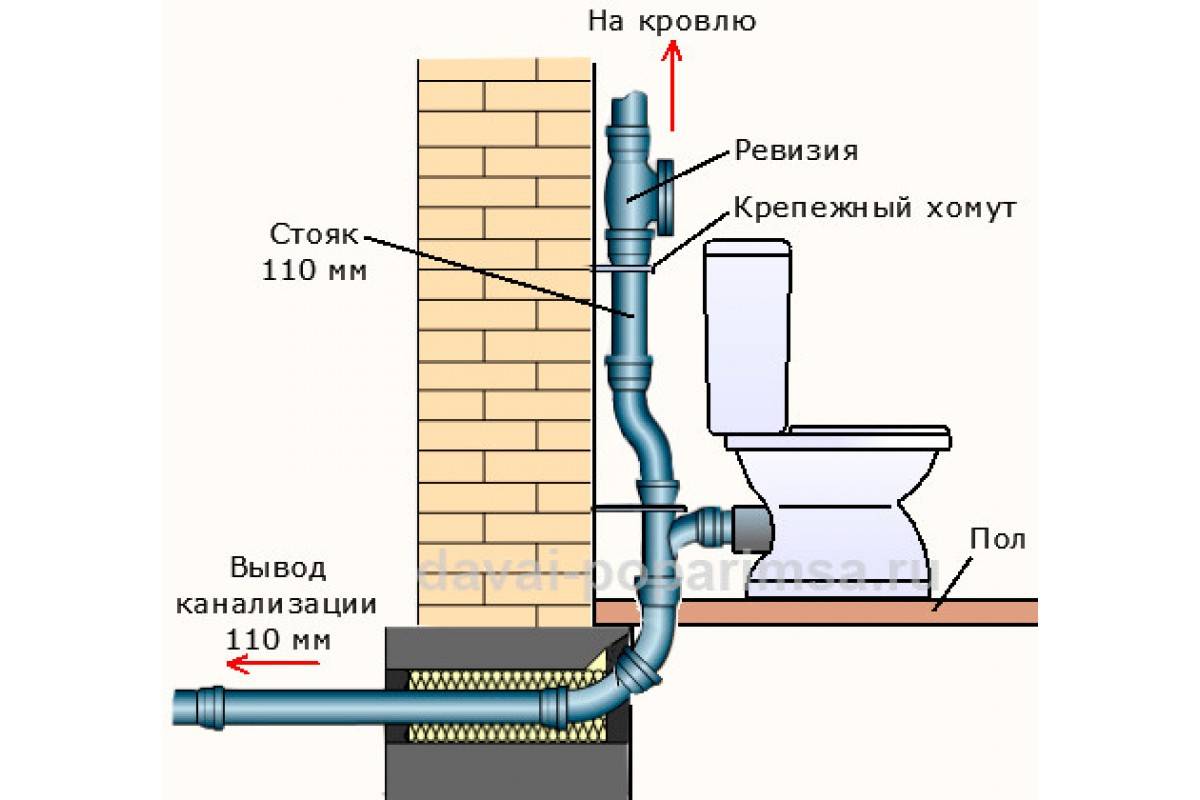

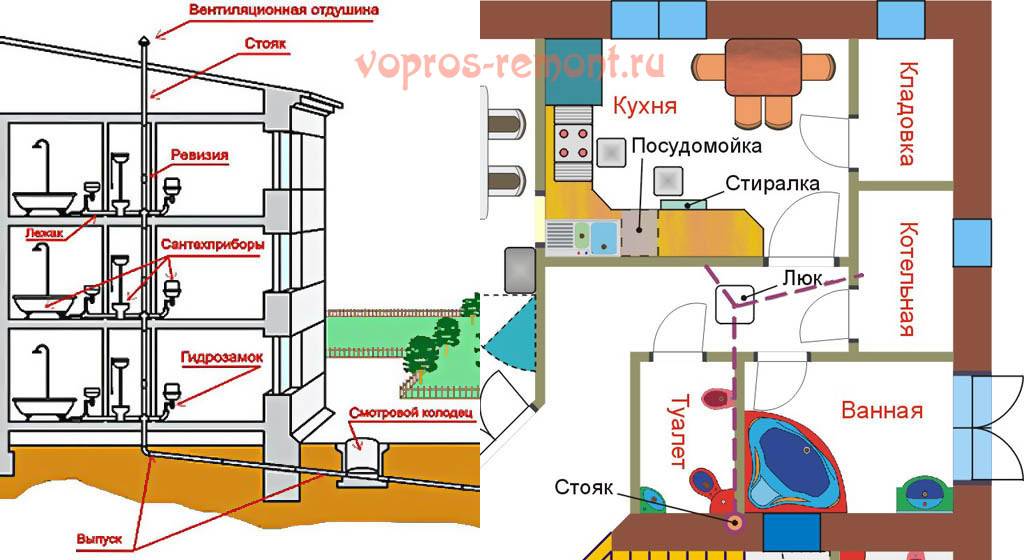

Обычно стояк устанавливается в том месте, где будет производиться вывод канализации наружу дома
Здесь важно соблюсти одно важное правило – чем меньше расстояния, тем эффективней система работает. Поэтому стояк устанавливают у стены постройки, которая ближе всего будет находиться к канализационному колодцу или септику

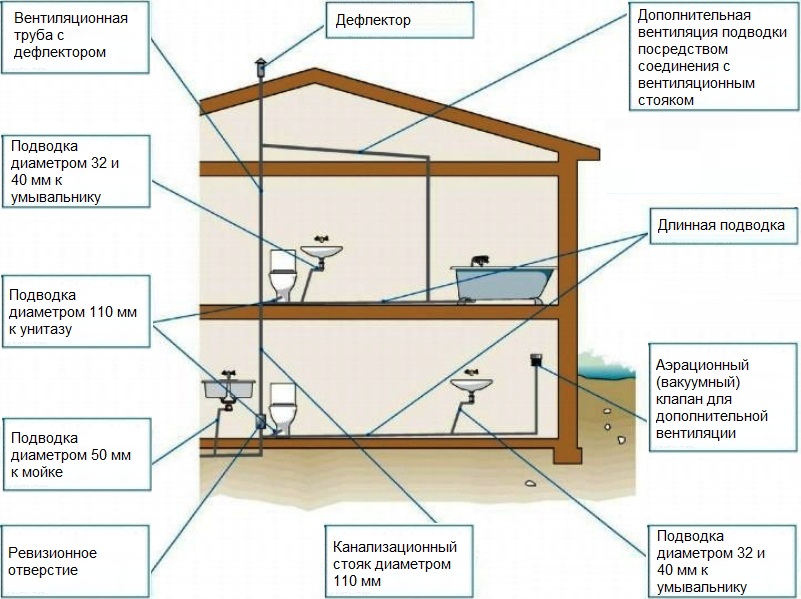

Что касается трубной разводки внутренней канализационной системы, то приходиться учитывать объем воды, который должен пройти через нее.
- От раковины можно отводить трубу диаметром 25-32 мм.
- От кухонной мойки 32-40 мм.
- От душа или ванны 32-50 мм.
- От стиральной или посудомоечной машины 40-50 мм.
- От унитаза 110 мм.

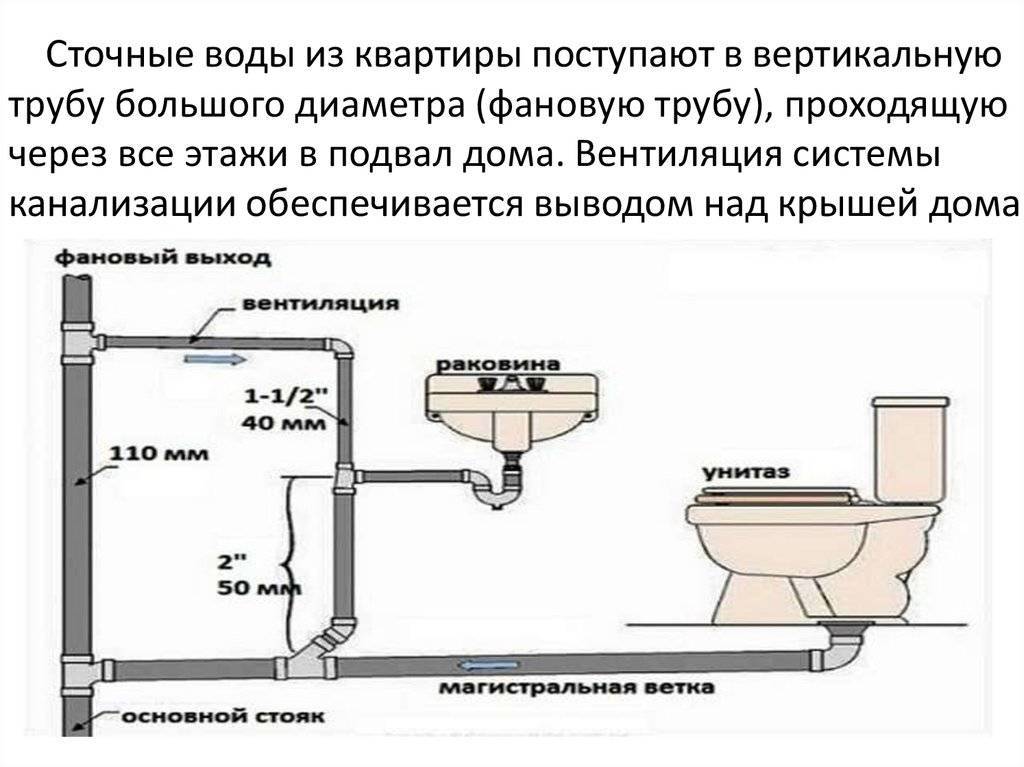

И чем больше соединений производится в одну систему, тем большего диаметра труба должна объединять их. К примеру, если соединяются в одну сеть мойка и посудомоечная машина на кухне, то под каждую из них устанавливается труба диаметром 40 мм. Но соединяются они при выводе из кухни в трубу диаметром 50 мм, которая дальше, например, объединиться с раковиной и ванной, что в окончательном результате даст объединенную трубу диаметром 110 мм.
Поэтому очень важно сначала начертить схему обвязки с точной установкой сантехнических приборов, а уже затем рассчитывать размеры трубной разводки с точным определением диаметров приобретаемых изделий. Схема разводки канализации одного этажа частного дома

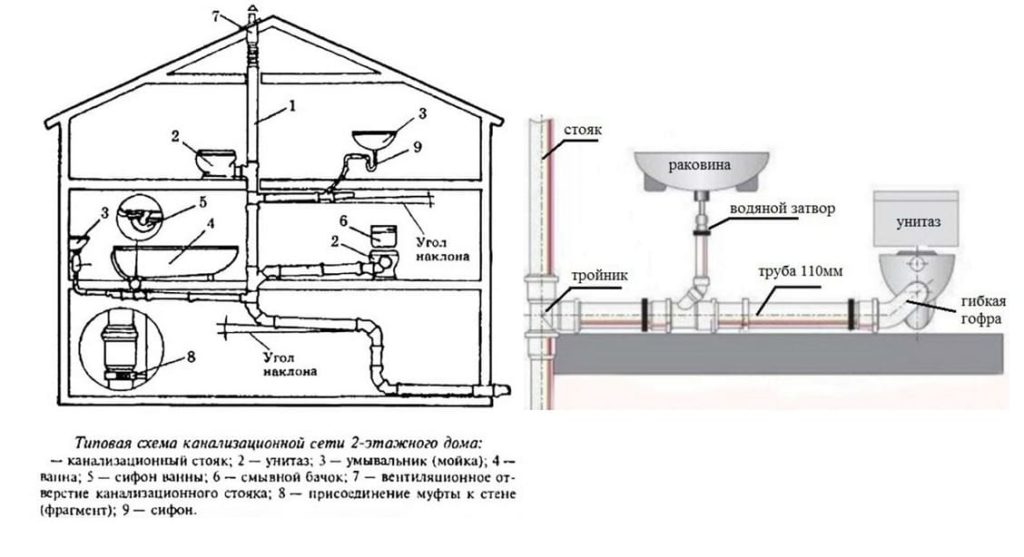

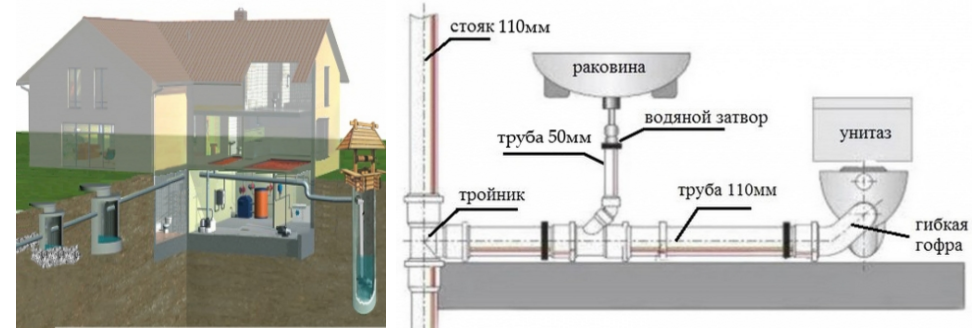

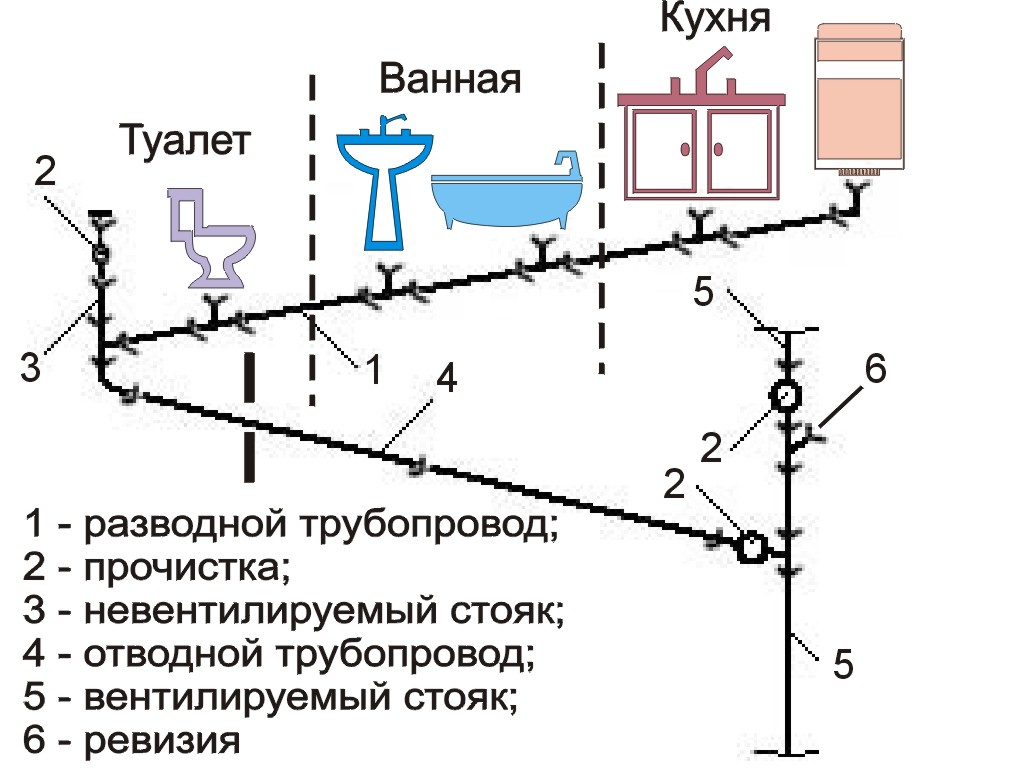

Схема разводки канализации одного этажа частного дома
Правила монтажного процесса
Существуют определенные правила монтажа канализационных труб, которые устанавливаются во внутренней разводке.
- Раструб канализационной трубы, которая подключается к самому первому и крайнему потребителю, должен располагаться не ниже 80 см от уровня пола. То есть, это потребитель самый дальний от стояка. Если фитингов на пути следования воды не так много, то можно опускать уровень установки до 30 см.
- Унитаз должен соединяться со стояком трубою такого же диаметра, что и сам стояк. И ее длина не должна превышать 1 м.
- Каждый сантехнический прибор обязательно снабжается гидрозатвором (сифоном).
- Уклон канализационных труб должен составлять 2-3 мм на один метр длины трубной разводки.
- Крепление к несущим конструкциям здания производится с помощью специальных хомутов, которых должно быть по два на каждый элемент. Хомуты обычно устанавливают у раструбных соединений.

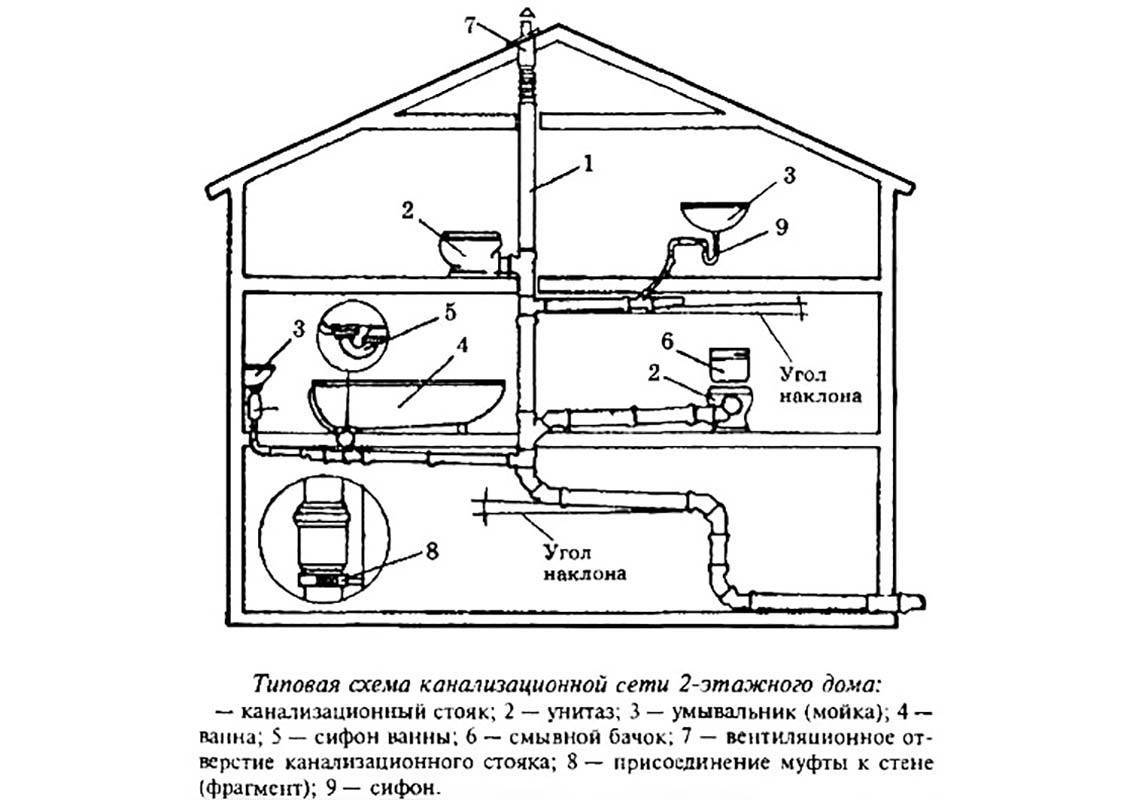

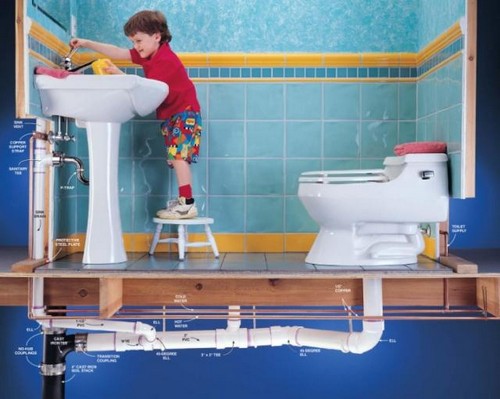

Внутренняя канализация в частном доме

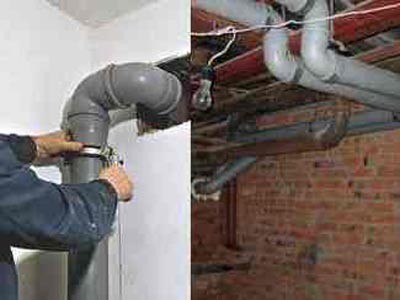

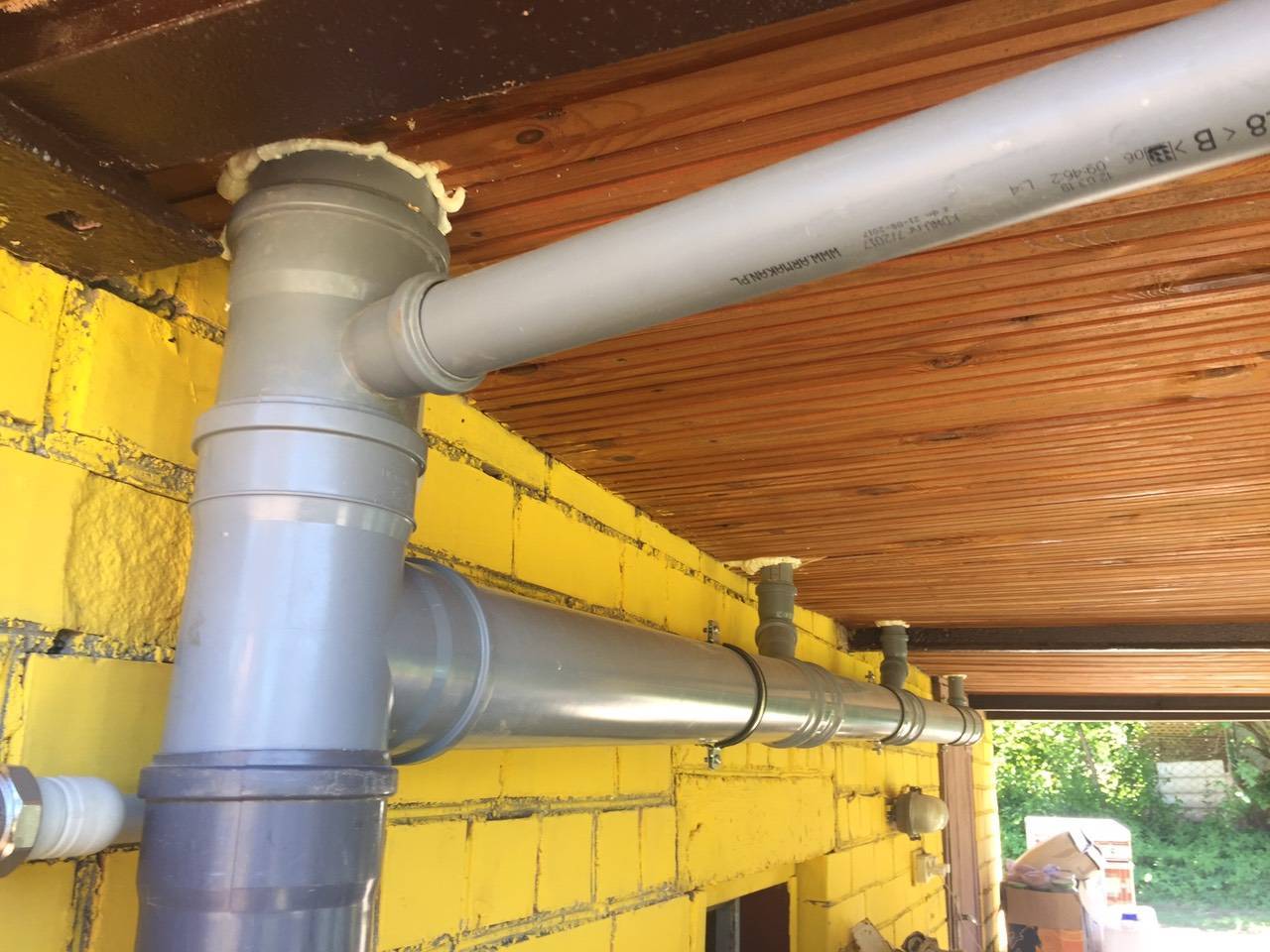

Пластиковая труба легко подрезается, поэтому ее можно нарезать под необходимую длину при помощи ножовки по металлу или болгаркой. Все соединения, как уже было сказано выше, раструбные. Поэтому провести сборку канализации своими руками будет несложно. Главное – в точности следовать схеме монтажа системы канализации.

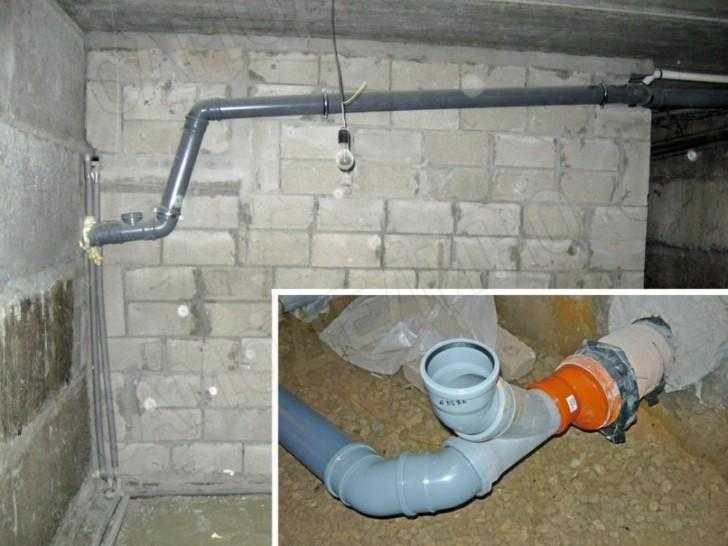

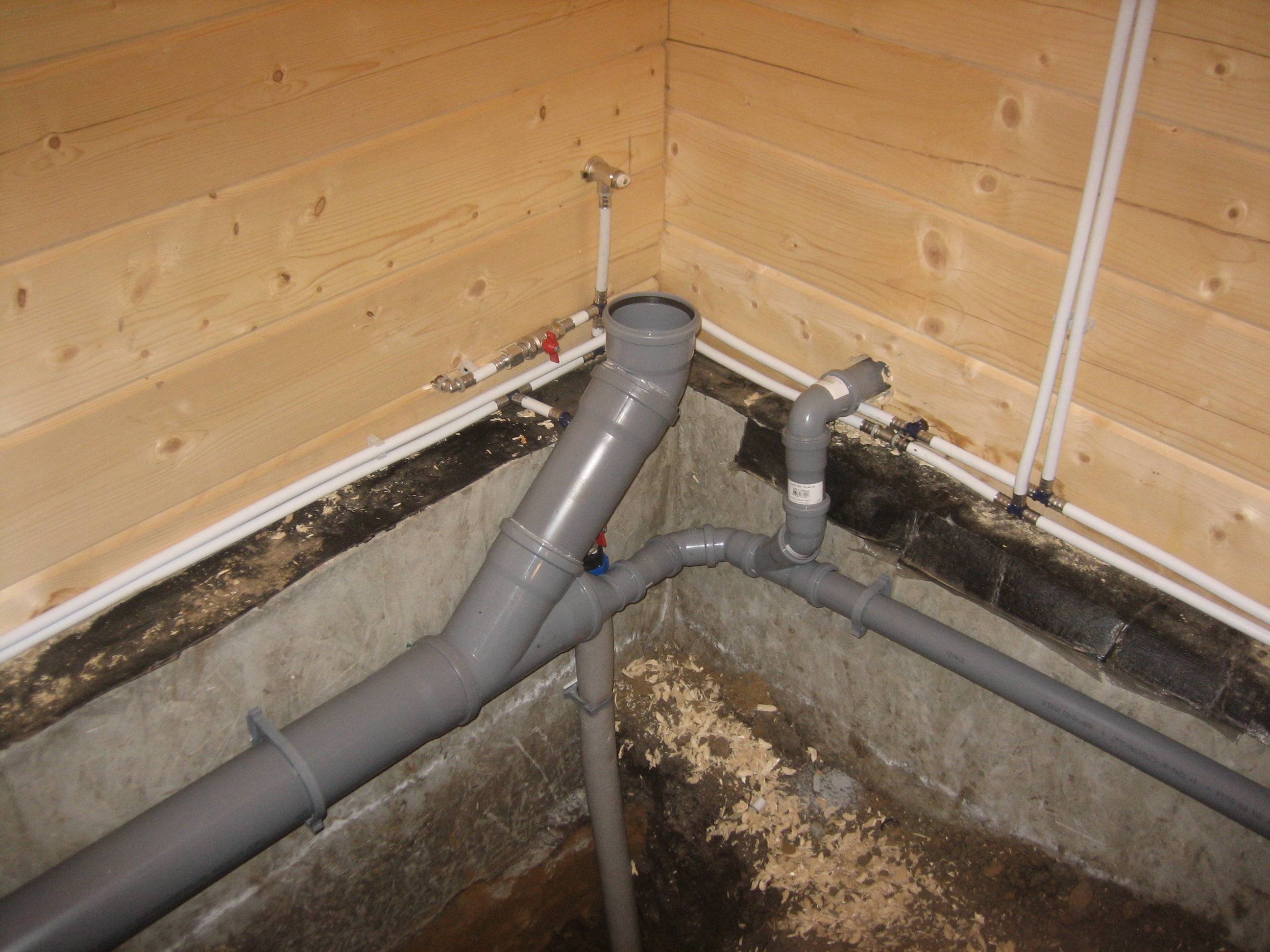

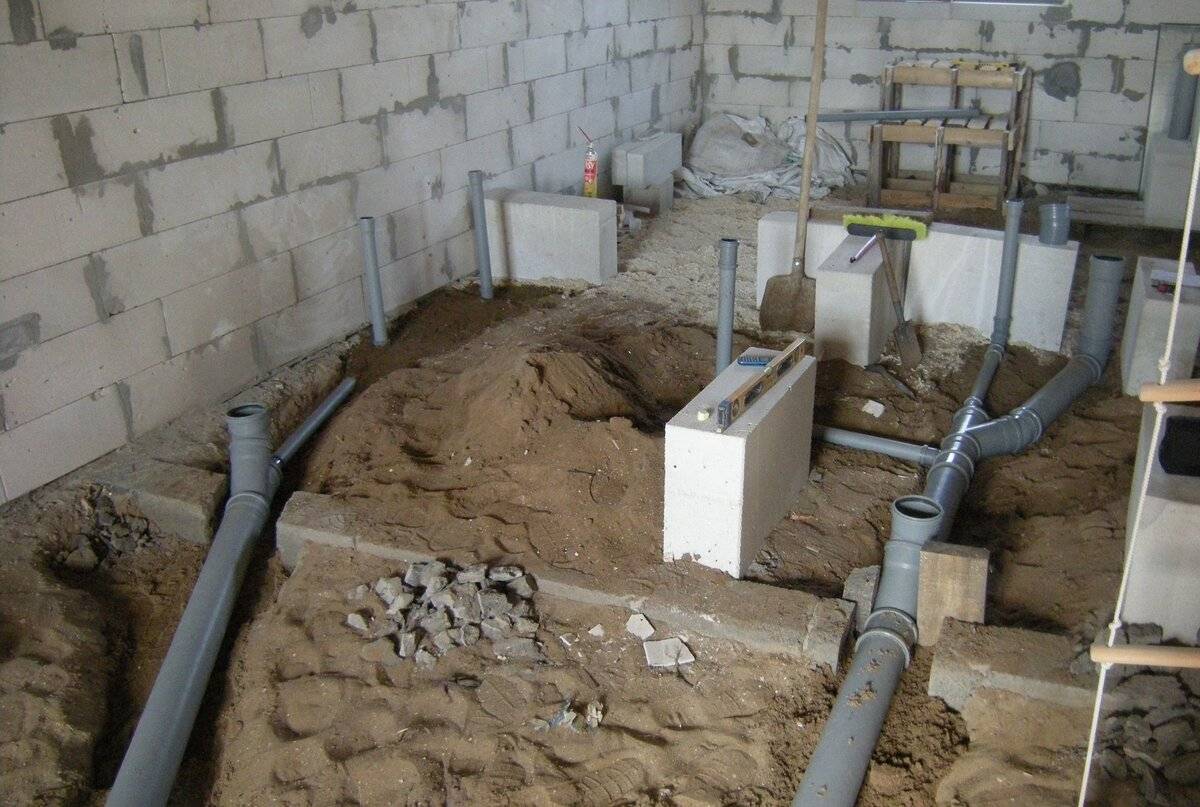

Если частный дом имеет в своей конструкции подвал, то всю разводку первого этажа можно провести там. Это удобно в плане монтажа и обслуживания. Во-вторых, трубопровод не будет видно, что увеличит пространство помещений и эстетику их внешнего вида. Закладывать в стены трубы канализации не рекомендуется. Для них обычно сооружаются короба их разных отделочных материалов с устройством каркаса.

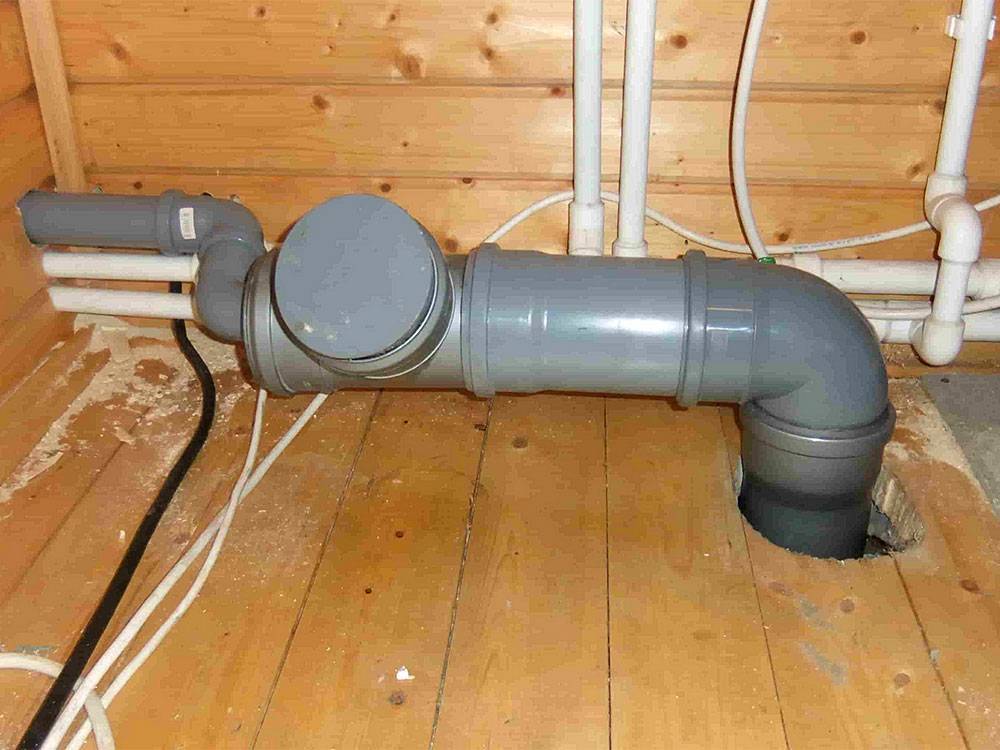

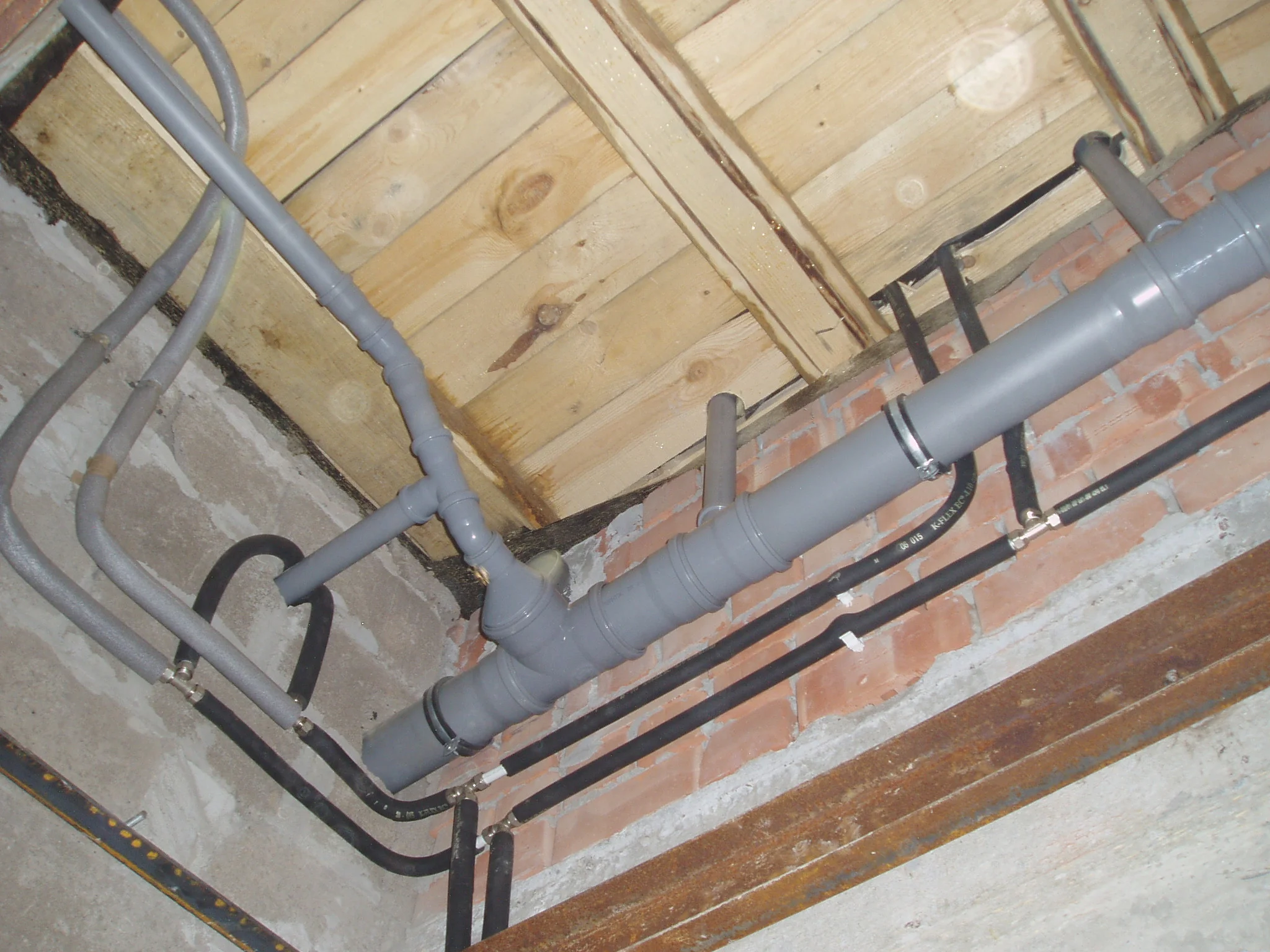

Монтаж канализации в подвале дома
