Водопровод в квартире: устройство, замена, прокладка, подключение

Монтаж домашнего водопровода из металлопластика

После подготовки схемы посчитайте, сколько и каких материалов вам потребуется. Лучше покупать всё с небольшим запасом. Труба из металлопластика гнётся. Однако до места соединения она должна иметь ровный участок хотя бы в 5-7 см. Коммутируют прессовым методом или с помощью обжимных фитингов.

Второй вариант пригоден исключительно для открытого типа водопровода:

  • отмерьте и отрежьте трубу;
  • снимите с неё фаску посредством специального калибратора;
  • наденьте на трубу гайку фитинга;
  • вставьте кольцо, а затем и сам фитинг;
  • проведите обжимку парой рожковых ключей.

Слабое место этого типа соединения — протечки. Трубы необходимо осматривать, фитинг подтягивать хотя бы 1 раз в год.

Прессовое сцепление выполняется так:

  • отрежьте трубы нужной длины;
  • откалибруйте;
  • наденьте фитинг и опрессуйте его ручным прессом. Это соединение считается более надёжным, но не разборным.

Основные этапы замены водопровода

Как устроена типовая водопроводная система?

Любая снабжающая дом водой система состоит из двух равноценных частей: наружной и внутренней. Наружный участок соединяет источник воды с домом. В зависимости от того, откуда поставляется вода, комплектация системы может варьироваться.

Самый простой вариант – конструкция, соединяющая дом с централизованной сетью. В этом случае она будет представлять собой обычный трубопровод.

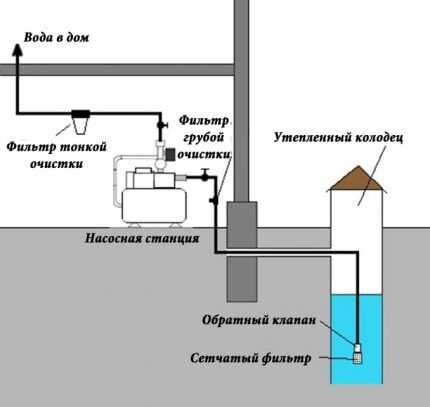

Если в качестве источника водоснабжения выбирается скважина, помимо труб к наружному водопроводу будет относиться водоподъемное оборудование: поверхностный или погружной насос – тип прибора зависит от скважины.

Кроме того, сюда же относятся автоматическая система управления насосным оборудованием, фильтры для грубой и тонкой очистки, а так же устройства раздачи воды, к которым относятся водонапорные емкости, запорные вентили и т.п.

Для обеспечения нужного напора в водопроводе может использоваться накопительный бак, который помещают в самой высокой точке строения или на эстакаду около него

В водопроводе, подключенном к централизованной магистрали, давление определяется ее характеристиками. Для автономной системы необходима установка насосной станции или монтаж водонапорного бака.

Первый вариант предпочтительнее, поскольку во втором случае придется сооружать эстакаду высотой порядка 3-4 метров и устанавливать на нее металлический или же пластмассовый бак.

Если предполагается только сезонное проживание в доме, то наружный водопровод может быть проложен открытым способом, то есть непосредственно на земле. Если же система будет использоваться круглогодично, то трубы укладываются в траншеи, заглубленные ниже уровня промерзания грунтов.

Если в силу каких-то причин трубопровод проложен выше этого уровня, конструкцию необходимо будет качественно утеплить.

Внутренняя часть водопровода состоит из нескольких элементов. Их количество может меняться в зависимости от существующих реально условий.

Типовая схема обязательно включает в себя следующее:

  • трубы различного диаметра;
  • водомерные узлы, если система подключена к централизованной магистрали;
  • приборы для подогрева воды, в случае если это необходимо;
  • регулирующую и запорную арматуру;
  • смесители и другое сантехническое оборудование;
  • разводящую сеть.

Для грамотного обустройства водопровода необходимо разработать схему, где будет точно указано место укладки трубопровода. Как наружного, так и внутреннего.

Такая схема необходима для определения оптимального варианта укладки и для точного определения количества необходимого для ее осуществления материала.

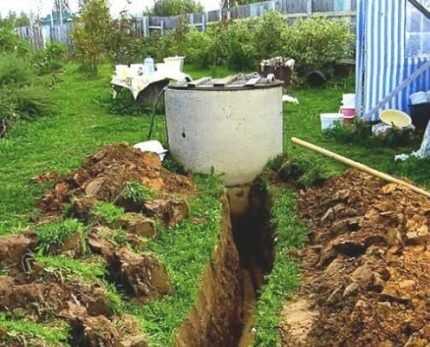

Наружный участок водопровода укладывается в траншею, глубина которой должна быть больше, чем уровень промерзания почвы в самое холодное время года

Отопление на коллекторах

Сборка системы отопления с использование коллектора предполагает следующие действия:

  • К подающему штуцеру котла крепят напорный трубопровод, транспортирующий жидкость к первому коллектору.
  • От первого коллектора разводят трубы к верхним штуцерам радиаторов.
  • Поблизости от первого коллектора монтируют второй, к которому подключают трубы от нижних разъемов радиаторов.
  • Второй коллектор соединяют с нагнетательным насосом.
  • Трубу от насоса вводят в принимающий штуцер котла.

Подобная схема может практиковаться и в открытой, и в закрытой системе отопления. И в первом случае открытый расширительный бак монтируют в верхней точке напорного трубопровода, подводящего теплоноситель к первому коллектору. Во втором случае в этом же месте врезают герметичный расширительный бачок.

Трубопроводы, в данном случае, лучше всего вмонтировать в пол, под заливку. В ином случае, расход труб будет намного больше, чем при центральном монтировании коллектора.

Пошаговый алгоритм работы и его расшифровка

Первоначально, каждый хозяин должен задуматься о расходе материала и его размерах, включая диаметр каждой отдельной муфты или трубы. Как правило, квартирное водоснабжение берет свое начало от центрального общественного водообеспечения, поэтому существуют свои условия подбора инвентаря. Итак, начинаем разработку плана, в который относим:

выбор материала — определяться приходится, опираясь на полипропилен, металлопластик и паянную медь. Совершайте выбор внимательно, чтобы потом не столкнуться с дополнительными растратами и хлопотами. Полипропиленовые конструкции для водоснабжения требуют особого опыта и сварочных работ, а вот вариант из металлопластиковой структуры прост в использовании и поддается даже новичкам;

определение схемы разводки водяного трубопровода — можно использовать последовательную или параллельную, в зависимости от типа многоквартирного строения, их можно сделать своими руками. Последовательная схема идеальна только для квартир, где напор воды всегда стабилен, как известно такое встречается редко. Потому большинство практикуют установку параллельного варианта (коллекторный)

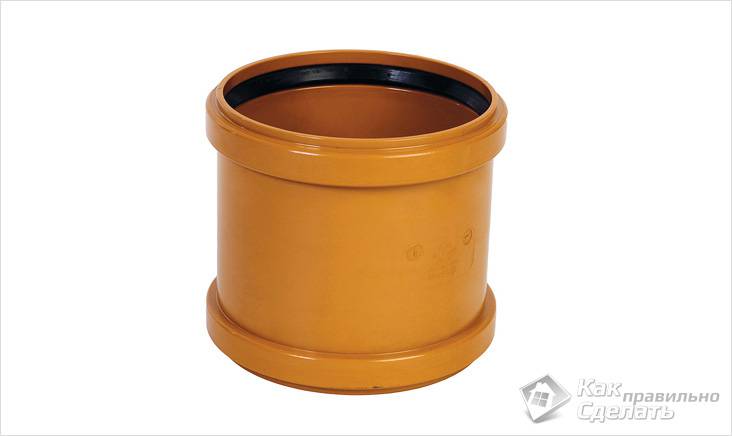

Его преимущество заключается в возможности регулировать давление воды к каждому источнику водозабора; диаметр и расчет размеров трубопровода — здесь важно соблюдение всех соединений, муфт, фитингов и самого трубопровода. Позаботьтесь чтобы были в наличии все перекрывающие краны; в идеале их присутствие перед каждым источником водозабора, диаметр труб должен быть немного меньше чем у соединителей; заботу о возможных инструментах и нужном инвентаре. Все разводные ключи, прокладки и герметики должны быть подготовлены и находиться под рукой; демонтаж старого и монтаж нового трубопровода — если предполагается своими руками от центрального стояка, должен быть соблюден диаметр всех выходов и труб, в противном случае нужно будет использовать соединительные муфты

Все разводные ключи, прокладки и герметики должны быть подготовлены и находиться под рукой; демонтаж старого и монтаж нового трубопровода — если предполагается своими руками от центрального стояка, должен быть соблюден диаметр всех выходов и труб, в противном случае нужно будет использовать соединительные муфты.

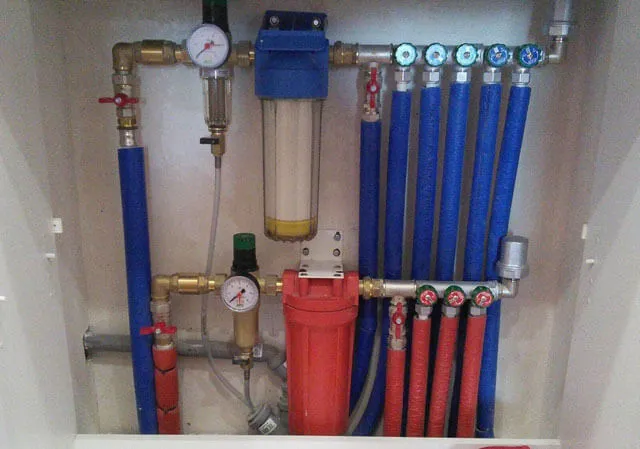

Установка фильтров

Вне зависимости от вида используемых смесителей, за вентилями все равно должны устанавливаться фильтры на водопровод. Дело в том, что различные мелкие примеси, присутствующие в воде, могут очень быстро привести в негодность любой кран, не говоря уже о многочисленных незначительных засорениях, от которых придется регулярно избавляться.

В качестве фильтров лучше всего подойдут обычные устройства грубой очистки. Нет никакого смысла в дорогих многоуровневых системах, которые могут предлагать в магазине – вполне достаточно будет обычной нержавеющей сетки и небольшого отстойника для сбора шлака.

Водопроводные трубы

Чтобы собрать систему из полипропиленовых водопроводных труб, вам понадобится специальный инструмент, в просторечье именуемый «паяльник». Покупать его для разовых работ нет никакого смысла, гораздо проще взять его в аренду на пару дней (эту услугу обычно предоставляют специализированные магазины). Работать с ним достаточно просто, но при этом не следует забывать, что он сильно нагревается, поэтому будьте аккуратны и обязательно прочитайте инструкцию, если пользуетесь им в первый раз. Возможно, вам даже понадобится первое время помощник, который будет держать «паяльник», пока вы будете нагревать трубы и фитинги, а потом – убирать его в сторону, чтобы вы не обожглись.

Чтобы соединить трубы между собой, а также повернуть их под нужным углом, вам понадобятся ПВХ фитинги (они продаются в тех же специализированных магазинах). Подбирают их точно по диаметру труб. Стоят они не слишком дорого, поэтому берите их с запасом в 1-2 штуки на тот случай, если не сможете ровно припаять их с первой попытки.

Для завершения разводки вам потребуется подсоединить к концевым выпускам «американки» — это фитинги, с одной стороны в которые припаивается труба, а с другой через резьбу подсоединяется гибкий шланг.

Разводку в ванной можно выполнять двумя способами:

  1. Двигаясь от крайнего сантехнического прибора в сторону основного водопроводного стояка.
  2. Припаивая трубы, двигаясь от стояка к сантехническим приборам.

Выбор труб для системы водоснабжения

Система водоснабжения в частном доме или на даче может быть проведена с использованием труб из различных материалов, каждый из которых со своими достоинствами и недостатками:

  1. Медь. Лучший материал для труб системы водоснабжения по всем показателям: не подвержен коррозии, не боится ультрафиолета, не может быть испорчен микроорганизмами, не расширяется и не сужается из-за перепадов температуры и давления. Единственный недостаток — высокая цена, поэтому разводка медных водопроводных труб применяется крайне редко.

Медные трубы.

Металлопластик. Алюминиевые трубы, защищенные с обеих сторон пластиком, являются отличной альтернативой медным. Они не подвержены коррозии и воздействию ультрафиолета, отлично гнутся. Среди недостатков стоит отметить боязнь высоких температур (более 95 градусов). Поэтому если планируете разводку металлопластиковыми трубами, заранее узнайте о температуре подаваемой воды (если подключаетесь к магистральному водопроводу) и следите за правильностью работы котла. Разводка металлопластиковых труб возможна своими руками. Главное – максимально герметично соединить все стыки

В процессе эксплуатации важно регулярно проверять качество резьбовых соединений и в случае необходимости подтягивать их

  1. Сталь. Классический вариант, используемый еще со времен СССР. Достоинства материала: прочность и долговечность, недостатки: быстрое появление ржавчины и сложность монтажа из-за необходимости нарезать резьбу во всех местах соединения элементов или проведении сварочных работ.
  1. Полиэтилен. Трубы из полиэтилена отлично подходят для разводки горячей и холодной воды, так как отличаются устойчивостью к перепадам температуры и хорошей пластичностью, что существенно облегчает монтаж. Собираются ветки из данного материала путем сваривания элементов, однако если выбрать сшитый полиэтилен, монтаж осуществляется с помощью соединяющих фитингов.
  1. ПВХ. Данный материал способен вступать в химическую реакцию, поэтому не рекомендован для домашнего водопровода.
  1. Полипропилен. Разводка полипропиленом — бюджетный вариант для прокладки водоснабжения в доме. Системы из полипропиленовых труб долговечны, не боятся коррозии и легко монтируются с использованием сварочного аппарата, поэтому в настоящее время так распространены.

При подборе труб не забывайте о том, какой способ прокладки (последовательный или коллекторный) вы выбрали, так как от этого во многом зависит стоимость системы. Трубы с лучшим соотношением цена/качество – полипропиленовые, при их покупке учтите, что для прокладки горячего водоснабжения необходимо выбрать армированные элементы.

Полипропиленовые трубы и соединительные элементы.

Подбор сечения трубопроводов

Перед закупкой материала подберите диаметр трубопровода на всех участках системы. Если он будет слишком маленьким – скорость потока будет высокой, что приведет к сильному шуму, если большим – на закупку вы потратите больше средств, а трубы будет сложнее спрятать. Оптимальная скорость движения воды в системе – 2 м/с.

При тройниковом способе прокладки диаметр зависит от количества последовательно подключенных сантехнических приборов и рассчитывается индивидуально для каждой ветки. При параллельном подключении достаточно знать протяженность участка:

  • если участок имеет протяженность менее 10 метров, внутренний диаметр трубопровода должен составлять от 16 мм до 20 мм.
  • до 30 метров – 25 мм.
  • более 30 метров – 32 мм.

При последовательном подключении основной параметр для расчета – пропускная способность трубы. Например, один кран в среднем пропускает 5-6 литров воды в минуту. При подсчете просуммируйте пропускную способность сантехнического оборудования, которое может быть включено одновременно, и в зависимости от этого подбирайте диаметр. Трубопровод с сечением 25 мм способен пропустить 30 литров в минуту, 32 мм – 50 л/мин, 38 мм – 75 л/мин.

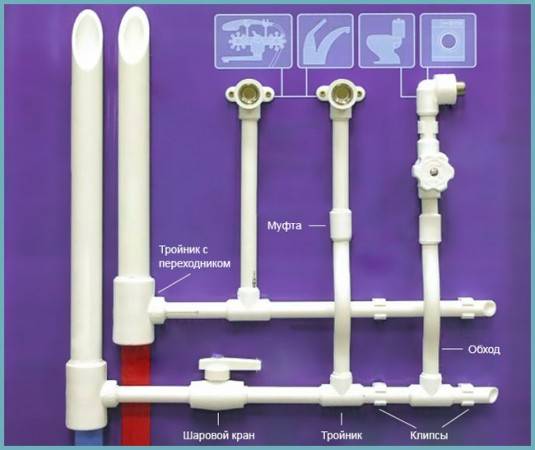

Типы схем разводки водопровода

На практике разводку выполняют тремя способами:

  • с использованием тройников-распределителей – последовательным;
  • через коллектор;
  • с проходными элементами – розетками.

Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

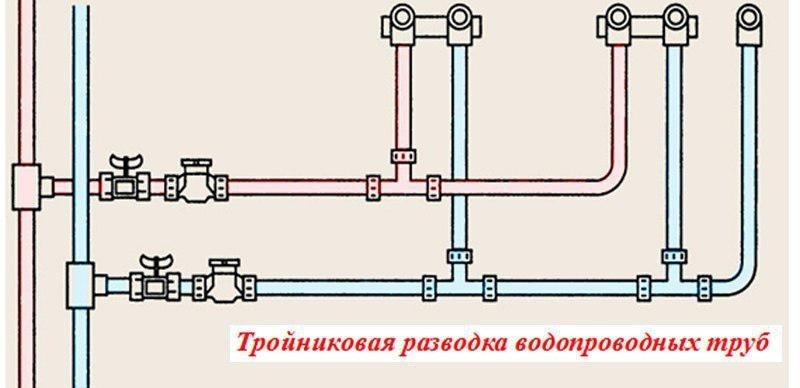

Тройниковая

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.

Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.

Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.

Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.

Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

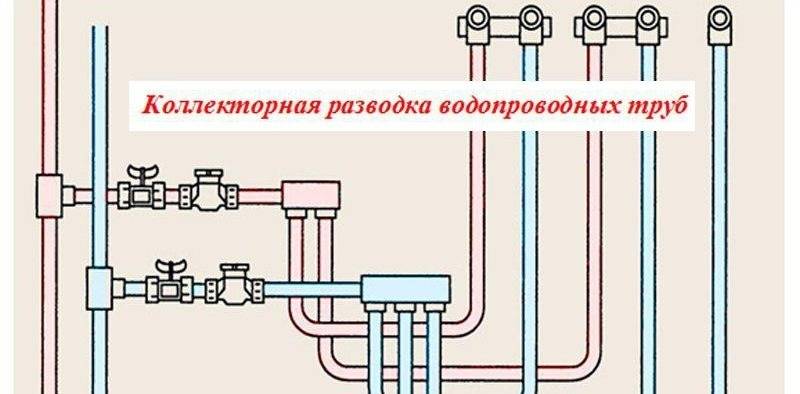

Коллекторная

Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.

Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.

При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.

Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.

С проходными розетками

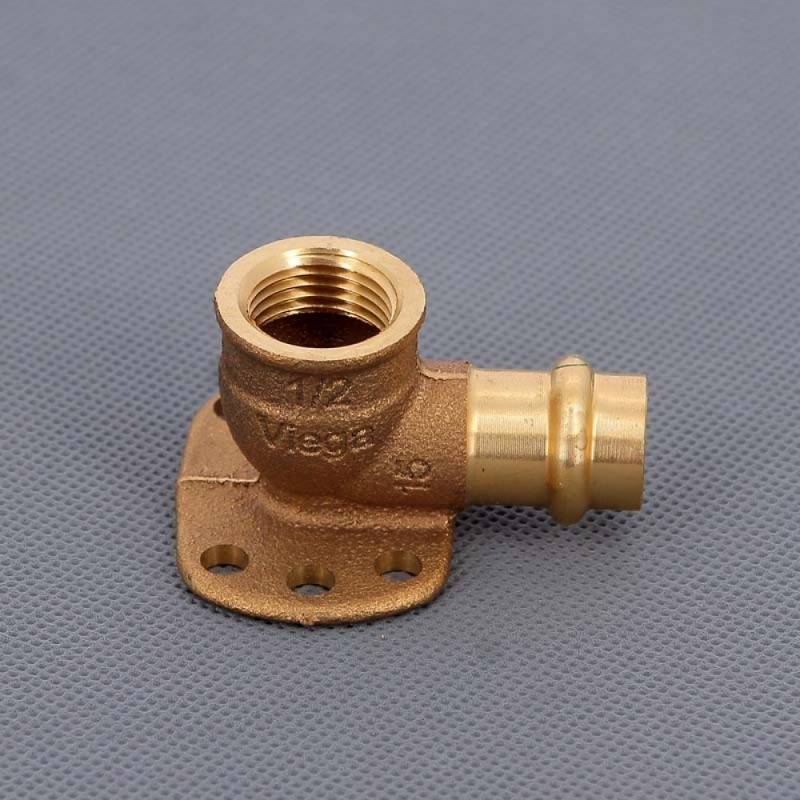

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.

Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.

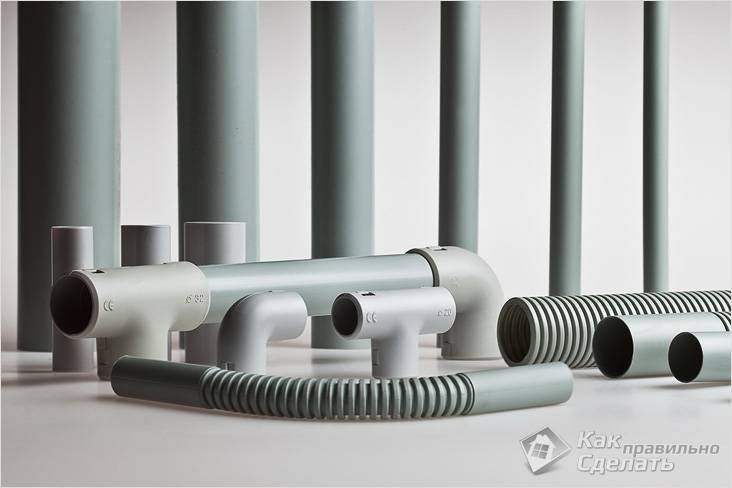

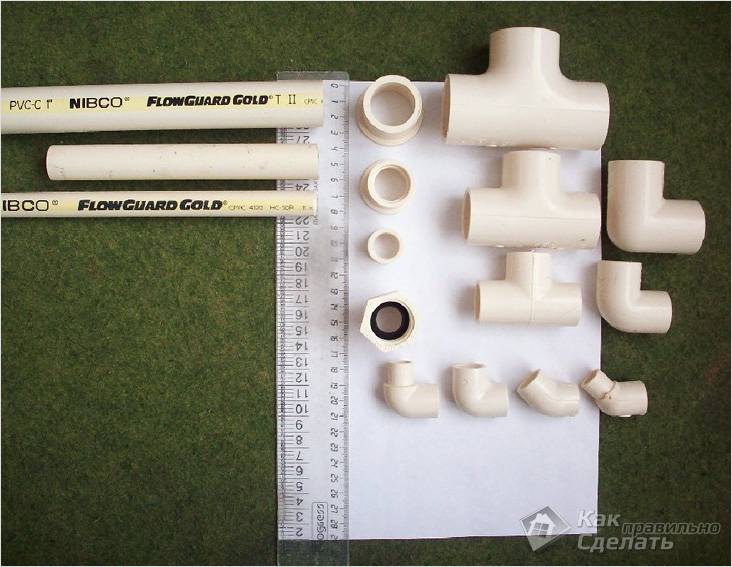

Комплектующие для труб из полипропилена

Как сделать разводку водопровода из пластиковых труб

Для соединения с помощью полипропиленовых труб лучше всего брать образцы с диаметром сечения 25 мм и толщиной стенки 2,8 см (для ГВС — 3,2 см). Работы выполняйте в такой последовательности:

нарежьте строго перпендикулярно при помощи специальных ножниц;
отметьте на краях глубину сварки, которая зависит от фитинга;
уберите средний слой трубы с помощью торцевателя на 1-2 мм;
подготовьте сварочный аппарат с соответствующей насадкой;
варка происходит примерно за 7 сек

при температуре около 250°C;
сварку следует начинать, когда аппарат нагреется (индикатор погаснет);
надвигайте нужные места на трубах и фитинг на насадку прибора, не прокручивайте;
также без прокрутки осторожно и быстро соедините трубы или трубу с фитингом между собой, надвигая друг на друга.. Подождите минуту до охлаждения

Если сварочный шов получился не перпендикулярным или ненадёжным, его можно разрезать и повторить процедуру заново

Подождите минуту до охлаждения. Если сварочный шов получился не перпендикулярным или ненадёжным, его можно разрезать и повторить процедуру заново.

Монтаж разводки водопровода на любом этапе процесса лучше осуществлять с помощником. Результат зависит от точности расчётов и аккуратности выполнения работ.

Методы прокладки

Проводить такую процедуру можно несколькими способам:

  • закрытым;
  • открытым.

Стоит отметить, что закрытый способ отличается не только повышенной трудоемкостью, но и дает возможность сэкономить место в помещении. Это весьма актуально, когда дело касается ванных комнат маленького размера.

При этом, можно сразу отметить основные недостатки закрытого метода:

  • отсутствие возможности провести профилактический осмотр труб, чтобы осмотреть из состояния;
  • необходимость ломать стены, чтобы в случае образования протечки провести ремонт и как следствие, необходимость в дальнейшем их ремонта.

Что касается открытого способа, то его единственный недостаток – это уменьшение свободного пространства в помещении, а также изменения его внешнего вида.

А вот к преимуществам можно отнести:

  • низкую трудоемкость монтажа, что положительно сказывается на скорости его проведения;
  • возможность вовремя увидеть протечку и устранить её;
  • легкость проведения ремонта на любом участке;
  • возможность улучшить в процессе использования систему.

Монтаж трубопроводов

Итак, теперь делаем водопровод. Сборка труб уже описана, но монтаж всей системы тоже имеет особенности не строительного характера, как-то штробление стен, устройство каналов в стяжке. Последние должны проходить не дальше 150 мм от стены и не ближе 200 мм к мебели. Сантехприборы, естественно, перед началом прокладки труб снимаются.

Прежде всего нужно установить дуги – пластиковые планки с угольниками МРВ под смесители. Они крепятся к капитальной стене саморезами в дюбелях. При креплении нужно учесть толщину отделки: штукатурки и кафеля или другого декоративного покрытия.

Не имея большого строительного опыта, добиться расположения выходных патрубков заподлицо со стеной очень сложно. Лучше заранее сделать их ВЫСТУПАЮЩИМИ над отделанной стеной на половину ширины бортика декоративных колпаков смесителя: если колпаки нерегулируемые, их можно будет без особого труда довести на наждачном круге или вручную на наждачном бруске.

`img-10`

Следующий момент – сборка секций трубопроводов. Самый удобный способ – сборка на столе и укладка в штробы целиком. Но тогда возникает вопрос: как провести трубы через стены? С металлопластиком проблем нет, он весь на разъемных фитингах, а для паяных труб можно предложить два способа:

  • С помощью переходников МРН/МРВ и металлопластиковых вставок. В квартире это достаточно надежно, а в углах над штробами можно сделать съемные лючки для ревизии и ремонта резьбовых соединений.
  • Монтировать трубопроводы по месту. Для этого нужен компактный паяльник. Такой стоит дороже, и нужно работать в х/б перчатках, чтобы случайно не обжечься.

Далее, резка труб. Пилить нельзя, особенно металлопластик, надежных соединений не получится. Резать нужно труборезом, причем для металлопластика и просто пластика труборезы совершенно разные.

Четвертый момент – пайка. На одну пайку уходит 15 мм трубы. То есть, если между двумя фитингами ровно 1 м, отрезать нужно 1030 мм; если 0,6 м – 630 мм т.д.

Пятый момент – гибка металлопластиковых труб. Минимально допустимый радиус изгиба – 5 наружных диаметров трубы. Можно встретить рекомендации: мол, засунуть туда пружину, набить песка, и можно гнуть вообще на угол, а пружину вытащить и песок выковырять проволочным крючком. Ни в коем случае: покрытие трубы портится, остаточные напряжения в ней намного превышают допустимые, и металлопластиковая труба приобретает свойства очень плохой стальной проржавшей.

И, наконец, установка бойлера. Это – отдельный производственный цикл, и делается она после ввода водопровода в эксплуатацию. Патрубки под бойлер делаются заранее, но вентили на них (они обязательно нужны на обоих) перекрываются сразу после монтажа труб, и дополнительно патрубки заглушаются.

Расчет параметров системы

Преимущества и недостатки совмещенного и раздельного санузла

Монтаж по коллекторной схеме

Особенности коллекторной схемы

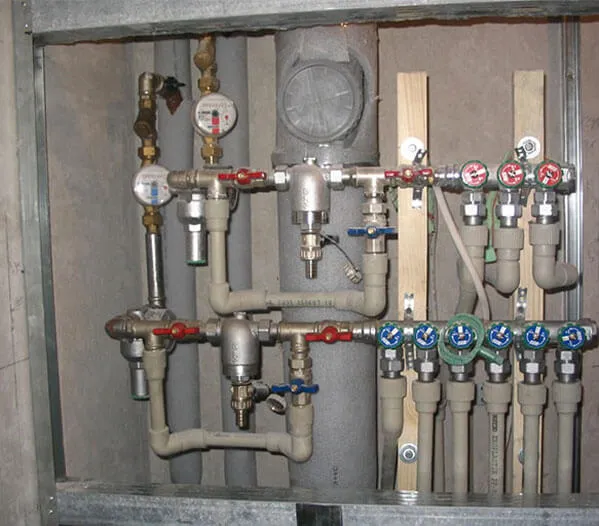

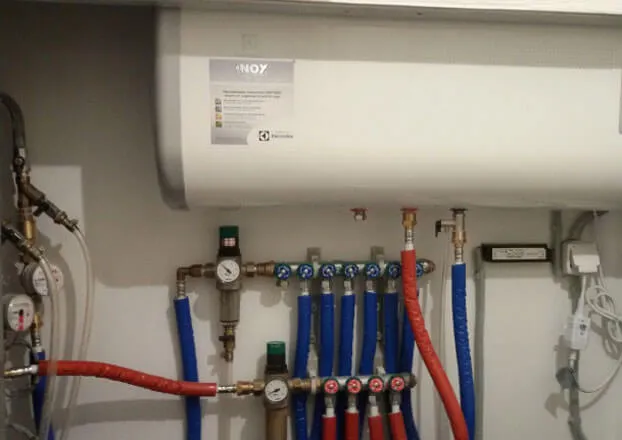

Обустройство коллекторного узла в квартире

Принцип функционирования водопроводного коллектора имеет много общего с тройником, но его устройство намного сложнее. У него для поступления воды имеется единственный вход, а вот выходов для нее насчитывается несколько.

Следует отметить, что размеры входного патрубка превышают диаметр водопроводных труб на 30%. По этой причине поступление воды на коллекторный узел водоснабжения в квартире осуществляется быстрее по сравнению с ее расходом, даже когда ее используют несколько потребителей одновременно.

Водопроводный коллектор не имеет больших габаритов, его размеры зависят от числа потребителей горячей и холодной воды. Иногда его устанавливают в пространство, находящееся под мойкой.

Благодаря функционированию коллекторного узла в системе водоснабжения образуется большой поток, который далее делится на несколько меньших. На всех участках водопровода давление постоянно стабильное и величина напора не уменьшается. Пропускная способность, которой обладает коллектор, зависит от его размера, ее во многом определяют параметры входного патрубка.

Для его изготовления используют многие материалы, в том числе:

  • нержавеющую сталь;
  • латунь;
  • полипропилен;
  • полиэтилен и т.д.

Устройства из металла обычно оснащены стандартными резьбовыми соединениями. Если запланирована установка пластиковых или металлопластиковых водопроводных труб, используемых владельцами недвижимости все чаще, задействуют коллекторы с компрессионными фитингами или фитингами под пайку поливинилхлоридных труб.

Существуют также устройства с крепежным элементом, который носит название евроконус. Можно задействовать комбинированный способ, предусматривающий использование нескольких методов соединения.

Еще одним важным показателем является количество отводов для подсоединения сантехнического оборудования. Обычно данное число составляет от двух до шести. Прежде, как сделать сантехнику в квартире, если требуется подсоединить к коллектору большое количество точек водозабора, соединяют два или три устройства с определенным количеством выходов.

Для этого на них имеются дополнительные патрубки. Их соединяют, и в результате получается составное устройство. Входы на коллекторах, неиспользуемые для подключения, необходимо закрывать защитной заглушкой, иначе из них будет постоянно вытекать вода.

Кроме этого, существуют коллекторы, которые предназначаются исключительно либо для холодного, либо для горячего водоснабжения. Об этой конструкционной особенности не следует забывать, приступая к выбору подходящего устройства. Перед приобретением коллектора необходимо определиться, из чего сделать водопровод в квартире, а точнее с типом используемых водопроводных труб.

Современные виды коллекторов, которые чаще всего встречаются при обустройстве водопроводов в новостройке, предназначаются для реализации разводки в квартире согласно параллельной схеме. Их обычно снабжают запорными кранами, устанавливаемыми на каждом отводе. Это решение считается одним из лучших, так как при его реализации нет необходимости задействовать запорную арматуру при монтаже всех сантехнических приборов.

В результате удастся сэкономить немалую сумму денег и весь процесс обустройства или замены разводки водоснабжения в квартире займет намного меньше времени. Как правило, перед коллектором размещают обратный клапан, несколько фильтров разного назначения и приборы учета потребления воды.

Некоторые модели коллекторов снабжают встроенными запорными кранами – они позволяют перекрывать подачу воды в квартиру. Если запланирован монтаж латунного коллектора, тогда лучше выбирать устройство без таких кранов, а их установить отдельно.

Металлическое устройство отличается надежностью, оно способно прослужить примерно полвека, а вот срок эксплуатации кранов не превышает 20 лет. Дело в том, что при поломке встроенных кранов приходится менять все устройство полностью. Если краны поставить отдельно, их замена не коснется коллектора.
