Источники воды
Подача воды в дом может быть организована:
- Из колодца. Очевидное достоинство этого решения — дешевизна и возможность реализовать проект своими руками от начала до конца (см. Водоснабжение из колодца: как правильно сделать). Столь же очевидный недостаток — в том, что вода питьевого качества встречается в верхних водоносных слоях достаточно редко;

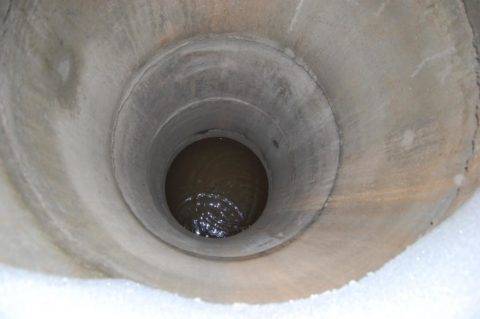

Колодец из колец КС
- Из скважины. Нижние водоносные горизонты, как правило, дают воду с минимальным количеством загрязнений. Увы, бурение скважины — дорогостоящее мероприятие (проходка погонного метра ее ствола стоит от 2 до 4 тысяч рублей в зависимости от типа грунта);
Водяная скважина
- Из емкости. Бак может наполняться привозной водой или дачным водопроводом с подачей воды по графику. Последняя схема типична для многих садовых кооперативов в теплых областях страны.
Подключение к летнему водопроводу
Оборудование для водоснабжения из скважины: монтаж и запуск автономной системы
Теперь подробнее рассмотрим, как сделать водоснабжение из скважины. В кессон устанавливается насос. Чтобы давление в системе не исчезало, на выходной патрубок насоса необходимо вмонтировать обратный клапан, после чего ставится обжимная муфта для присоединения водопроводных труб. Насос опускается в скважину при помощи стальных тросов, продетых через крепежные проушины. Расстояние от конца втягивающей трубы до дна должно быть не меньше 50 см. Следующий этап – установка гидравлического аккумулятора. Это емкость объемом 10-1000 литров, с размещенной внутри мембраной из каучука. Гидравлический аккумулятор обеспечивает непрерывную подачу воды в систему даже при отключенном электричестве. Благодаря этому устройству, насос работает не постоянно, а только когда давление в баке снижается до определенного уровня. Использование гидроаккумуляторов значительно увеличивает срок службы глубинных насосов.
[su_youtube url=»https://www.youtube.com/watch?v=uAUMmgUgqpQ»]https://www.youtube.com/watch?v=xu0q_A5y61I
Теперь можно перейти к установке систем автоматизации, в которые входит реле давления и пульт управления. Реле служит для включения и выключения насоса при увеличении или уменьшении давления в гидроаккумуляторе. Пульт используется для управления насосом, а также предотвращения его перегрева и работы на холостом ходу. Пульт управления, как правило, размещается в доме. Монтаж водоснабжения от скважины завершается прокладкой трубопровода к дому. Перед тем как произвести первый запуск системы водоснабжения из скважины, насос должен полежать в воде несколько минут, чтобы заполниться. Насос включается при закрытой задвижке нагнетательной трубы, потом задвижка постепенно открывается.
Варианты систем водоснабжения
Среди всех прочих схем нужно выделить только две – с наличием автоматизированной насосной станции, и установленным глубинным насосом.
Наличие автоматизированной насосной станции
Если в распоряжении есть неглубокая скважина, то монтаж своими руками всей схемы необходимо начинать с насосной станции или ручного насоса.
Схема с автоматизированной насосной станцией
Подобная автоматизированная схема имеет следующий смысл: вода при помощи насосной станции (погружного насоса) откачивается в специальный резервуар. Вместимость этого резервуара может быть и 100 литров, и все 500.
Действительно, бак служит для накопления воды, поэтому его емкость должна учитывать все эти параметры.
Сама емкость должна иметь мембрану и специальное реле, которое подсоединено к автоматике насоса. Как только в баке достигается определенное давление, срабатывает реле и отключает насос. Такая схема может работать в двух режимах: подавая воду напрямую к потребителям в каждый момент времени, или же пополняя запасы воды в определенные моменты времени.
Что касается размещения бака, то для него лучше выделить отдельную комнату, но он должен быть доступным.
От этого бака роется траншея, по которой прокладываются трубы водопровода и электрический кабель (питание насосной станции).
Использование глубинного насоса
Схема подключения системы водоснабжения загородного дома с использованием глубинного насоса ориентирована на то, что вода будет откачиваться в бак, который должен находиться в частном доме на самой его верхней точке.
Благодаря этому в системе будет создаваться некое давление. 1 метр столба воды создает давление в 0,1 бар.
В этом случае для частного дома потребуется бак большего размера — от 500 до 1500 литров. Он может быть как пластиковым, так и металлическим. Это нужно для того, чтобы вода в частном доме могла самотеком спускаться к потребителям даже во время отключения электричества.
Чтобы дать понять насосной станции, что воды в баке мало, в него устанавливается концевой поплавок.
Подготовительные мероприятия
Схема подвода воды в дом из скважины, расположенной на участке, предполагает использование следующего оборудования:
- Насосная станция.
- Система для очистки поднимаемой воды, которую нужно установить на подающей трубе.
- Водонагреватель и накопитель воды для обеспечения полного объема горячей воды.
В системе водоснабжения для подачи воды из скважины могут использоваться насосы двух видов:
- Погружной насос, который опускается непосредственно в скважину и способен поднимать воду с глубины 200 метров.
- Поверхностное оборудование работает на поверхности земли, поднимает воду с глубины не более 9 метров. То есть, это насос для скважины не погружной, его не опускают под воду.
Вариант разводки водоснабжения
Составляя схему водоснабжения дома, необходимо выбрать, каким способом будет осуществлена разводка труб. Всего существует три варианта:
- тройниковый способ;
- коллекторный способ;
- комбинированный способ.
Тройниковый способ разводки трубопровода в частном доме
Данный вариант прокладки труб подойдёт для тех домов, где не планируется размещение большого количества потребителей воды. А также отсутствует возможность скрыть трубы в стенах и полах.
Такой способ разводки предусматривает наличие магистральной трубы по всему дому (одна идёт на горячую воду, другая – на холодную). Когда в каком-то месте необходимо установить потребитель воды, в магистральном трубопроводе делается врезка и устанавливается тройник.
Особенности тройниковой разводки:
- Данный способ предусматривает минимальное количество труб в доме. Даже если их не удастся спрятать, они не испортят внешний вид. Это может стать решающим в случае, когда дом построен много лет назад, а у владельца нет желания перестраивать его или делать капитальный ремонт.
- Дёшево. Минимум труб – минимум затрат на материалы и на прокладку.
- Невозможность полноценно использовать при большом количестве потребителей воды. Если построена достаточно длинная магистраль, то до последней точки потребителя (если до этого уже есть точки забора воды) может не хватить напора.
Тройниковый или последовательный способ разводки зачастую применяется в небольших домах и на дачах.
Параллельная разводка труб в доме
Когда в доме насчитывается несколько санузлов, в которых установлены душевые кабины, ванны, унитазы и биде, имеется кухня со стиральной и посудомоечной машиной, то возможности сделать последовательную разводку нет, на помощь приходит коллекторный способ обустройства водоснабжения.
Этот тип разводки также называют лучевым, он предполагает наличие в системе коллектора. Их нужно два: один для холодной воды, второй – для горячей. От коллектора на каждого потребителя отходит отдельная труба.
Характерные особенности параллельной разводки:
- Для каждой раковины и ванны идет по две трубы (горячая и холодная вода), а также по одной на унитазы и бытовую технику. Если не получиться скрыть все эти изделия, то может значительно пострадать дизайн интерьера. Такой вариант разводки целесообразно делать либо на этапе строительства, либо во время капитального ремонта.
- Большие финансовые затраты. Большое количество труб, необходимость прятать их, штробить стены – всё это требует денежных вложений.
- Трудозатратный вариант. Монтаж такой системы водоснабжения намного дольше и сложнее, нежели тройниковый.
- Хорошее давление. Включение одного потребителя никак не влияет на напор в другом. Поэтому можно одновременно пользоваться любыми сантехническими приборами и бытовой техникой.
- Возможна замена смесителя, не перекрывая воду во всём доме.
- Требуется пространство под коллекторы. В принципе для большого дома (а именно для таких и целесообразно делать лучевую разводку) не составит проблем выделить место под техническое помещение.
- Неудобно сливать воду на период холодов. Для этого понадобиться насос, подключенный к коллекторам.
Параллельную разводку уместно делать в больших домах и коттеджах.
Монтажная схема данной разводки:
При центральном водоснабжении счётчики воды обязательны, если источник воды колодец/скважина – они не нужны.
Комбинированная разводка
Из названия можно понять, что данный тип разводки предусматривает одновременное использования предыдущих двух методов. В этом случае несколько потребителей подключаются по тройниковому способу, а потом подсоединяются к коллектору.
Таким образом, в доме получиться несколько линий последовательной разводки. Благодаря такому подходу можно значительно сэкономить, даже имея много потребителей воды. Особенно это касается тех домов, где существует необходимость прокладки труб с одного конца в другой.
Скрытый и открытый монтаж
Трубы можно проложить двумя способами: открытым и скрытым. Последний предполагает обустройство разводки в полах и стенах. Как вариант – трубы прячутся в короб из гипсокартона. Чаще всего такой монтаж применяется при коллекторной разводке, которая предполагает большое количество труб, а вот последовательную обычно оставляют открытой.
При использовании смешанной разводки частично трубы можно оставить открытыми, а другую часть труб – спрятать.
Правила прокладки труб в доме
При разводке домашнего водопровода от скважины следует с максимальной ответственностью подойти к выбору диаметра водопроводных труб, ведь от него зависит общая пропускная способность и уровень шума.
Чтобы рассчитать размер, следует отталкиваться от приблизительной протяженности каждой отдельной линии, расчет ведется от гидроаккумулятора до точки водозабора:
- для линии протяженностью меньше десяти метров допускается применение труб Ф16-20 мм,
- для трассы протяженностью около тридцати м – Ф25 мм,
- длиной более сорока пяти метров не менее – 32 мм.
Водопровод от коллектора следует рассчитывать, принимая во внимание тот факт, что через обычный кран проходит около 5 литров в течение одной минуты. Зная этот показатель, следует рассчитать количество воды, расходуемой одновременно из всех точек в пиковые моменты, исходя из этого показателя подбирается диаметр коллектора:
- 25 мм при потреблении 30 л/мин,
- 32 мм при потреблении 50 л/мин,
- 38 мм при потреблении 75 л/мин.
Составляем проектную документацию
Составление проекта может понадобиться в случае, если происходит капремонт жилого дома с перепланировкой или он недавно построен. Для его разработки на основе полученных техусловий можно обратиться в частные архитектурные фирмы или к проектировщикам организации, являющейся собственником источника воды.
При его составлении учитывается количество жильцов в доме, объемы потребляемой воды, точки размещения санузлов и бытовой техники, наличие других источников поступления воды. Проектирующей организацией при разработке проекта понадобятся план участка и дома (чертежи жилого дома и топографическая съемка участка), тип применяемой в жилье сантехники, список эксплуатационных требований.
Готовый проект должен давать ответы на вопросы по:
- выбору схемы разводки холодной и горячей воды при использовании водозаборного источника для системы отопления;
- выбору материалов и размеров труб;
- толщине стяжки, если водопроводная магистраль расположена в полу;
- количеству материалов и сантехнической арматуры, необходимых и для проведения монтажных работ;
- напору – требуются ли повысительные насосы для колодцев.
Заказчик должен получить от организации, имеющей право составлять проектную документацию, документ следующего содержания:
- титульный лист с общими данными и пояснительной запиской;
- генеральный план со схемой размещения основной водопроводной магистрали;
- схему разводки водопроводной линии в доме с указанием основных узлов и точек размещения запорной арматуры;
- аксонометрическую схему водопровода и котельной;
- спецификацию используемых материалов и водопроводной арматуры.
Рис.4 Проект подключения к водопроводу – пример
Основные источники водоснабжения
Особенности водопровода на дачном участке
Хорошо, если водопровод уже был сделан, когда был обустроен участок и построен дом. Если нет, то никогда не поздно это исправить.
Прежде чем приступить к проектированию и монтажу. Необходимо решить, зачем вам нужна система водоснабжения на вашей даче? Для полива и летнего садоводства или для комфорта при проживании в доме? Так вы сможете определить схему системы водоснабжения.
Кроме этого, нужно решить дополнительные задачи:
— Откуда будет браться вода?
— Нужен летний или круглогодичный вариант?
— Какой будет слив или канализация?
— Где я могу установить насосное оборудование?
— Сколько воды мне понадобится для ежедневных нужд?
— летний или зимний водопровод?
— Глубина промерзания грунта в вашем регионе?
В целом, к монтажу водопровода на даче нужно подходить со всей ответственностью и продумывать все детали, чтобы не было необходимости исправлять ошибки и что-то восстанавливать. Стоит изучить всю возможную информацию на эту тему, особенно если у вас нет опыта такой работы и нет никого, кто мог бы помочь, посоветовать.
Как провести воду в частный дом: 2 способа
Оборудование для автономного водоснабжения
Для обустройства водопровода из скважины помимо насоса нам потребуется другое специальное оборудование, необходимое для нормального функционирования сооружения.
Герметичная емкость для защиты оголовка
Важный конструктивный элемент для обустройства скважины – кессон. Это герметичная камера, в которой располагается оголовок скважины. Она защищает сооружение от промерзания в холодное время года и от проникновения грунтовых вод.
Кроме того, внутри емкости располагается все необходимое для функционирования скважины оборудование. Поэтому размеры кессона должны быть достаточными для того, чтобы внутри поместились приборы и спустившийся для обслуживания или ремонта человек.
Кессон надежно защищает оголовок скважины от низких температур и грунтовых вод. Здесь же можно разместить все необходимое оборудование
Герметичная камера может быть выполнена из разных материалов: пластика, бетона, металла, кирпича или полимерпеска. Каждый из вариантов имеет свои достоинства и недостатки.
Форма емкости может быть любой, но чаще всего она имеет круглое или четырехугольное сечение. Кессон можно купить в готовом виде или изготовить самостоятельно. В любом случае емкость должна быть оборудована люком с плотно прилегающей крышкой.
С обустройством кессона для автономного источника воды ознакомит ролик:
Гидроаккумулятор для формирования напора
Устройство представляет собой емкость, разделенную эластичной мембраной. Один из получившихся отсеков заполнен воздухом, второй – водой. Поступающая в бак вода растягивает мембрану, уменьшая тем самым объем первого отсека.
Чем больше воды, тем выше давление в первой камере. После того, как потребитель открывает кран, количество воды уменьшается, и давление в воздушном отсеке снижается.
Гидроаккумулятор дополняется датчиком, который следит за давлением в камерах. Когда оно опускается ниже заданной отметки, прибор подает сигнал на включение насоса и вода из скважины поступает в систему.
Как только давление поднимется до определенного уровня, насос выключается. Гидроаккумулятор используется для создания в водопроводе давления, достаточного для работы бытовых приборов.
Гидроаккумулятор необходим для защиты насоса от преждевременного износа, кроме того, он создает необходимое для работы бытовых приборов давление в системе
Некоторые из них, например, проточные водонагреватели, посудомоечные и стиральные машины нуждаются в давлении не ниже 0,5-0,7 атмосфер.
Кроме того, устройство защищает насос от преждевременного износа. Без гидроаккумулятора оборудование будет включаться слишком часто. А это для него крайне нежелательно, ведь включение насоса чаще, чем 10 раз в минуту увеличивает его износ на 40%.
Система фильтров для очистки воды
Фильтры необходимы для скважин любого типа. Даже глубокие артезианские «выдают» воду с высоким содержанием железа, тяжелых металлов и других не полезных микроэлементов. Поэтому очистка такой воды необходима.
Подобрать нужный тип фильтра можно только после проведения анализа воды. Полноценная система очистки в максимальной комплектации будет выглядеть следующим образом:
- Сетчатый фильтр грубой очистки. Ставится перед насосом и перед гидроаккумулятором.
- Фильтр механической очистки. Устройство задерживает включения размером 80-100 мкм. Представляет собой колбу со сменным волокнистым наполнителем.
- Блок аэрации. Насыщает кислородом проходящую через него воду.
- Комплект специальных фильтров. Каждый из них устраняет излишки определенного элемента: железа, калия, натрия, солей и т.п.
- Блок биологической защиты. Представляет собой угольный фильтр или ультрафиолетовый излучатель, которые устраняют из воды микроорганизмы.
- Фильтр тонкой очистки. Останавливает включения размером до 5 мкм, что полностью избавляет жидкость от осадков и посторонних примесей.
В качестве дополнения может быть установлен фильтр с обратным осмосом, что позволяет получить питьевую воду высочайшего качества.
На рисунке схематично представлен один из вариантов сооружения водопровода из скважины (кликните для увеличения схемы)
Оборудование для обустройства системы водоснабжения
Технология обустройства водоснабжения из скважины своими руками, зависит от глубины залегания источника и его характеристик.
Схему автономного водоснабжения можно разработать, воспользовавшись услугами специалистов, либо же взять подходящий готовый вариант из сети
Одним из ключевых элементов в обустройстве системы водообеспечения на участке является насос, который будет обеспечивать бесперебойный подъем и подачу воды в дом из скважины. Для обустройства автономной скважины достаточно установить агрегат с диаметром в 3 или 4″, оборудованный дополнительной защитой от «сухого хода». Это позволит предупредить перегрев и поломку насоса в случае достижения в источнике минимального уровня воды.
Технология водоснабжения из скважины предусматривает также установку пластикового или металлического резервуара – кессона, который размещают так, чтобы иметь к нему свободный доступ, но при этом препятствовать попаданию грязи или воды из внешней среды. Он необходим для подключения насоса в скважине и дальнейшего контроля его в процессе работы.
При обустройстве водопровода из скважины в дом, чаще всего его используют трубы диаметром 25-32 мм из металлопластика – полимерного материала, который легко гнется и обладает высокой устойчивостью к развитию коррозии.
Водопроводные трубы прокладывают от источника к дому, заглубляя ниже уровня промерзания грунта (не менее 30-50 см)
Обустройство водоснабжения невозможно без системы канализации, которая предусматривает установку септика с приемными камерами и системой очистки сточных вод. Технология обустройства системы канализации подробно расписана в отдельной статье.
Свежие записи
Английские сорта роз с сильной устойчивостью к мучнистой росе и черной пятнистостиОт Гагарина до Джеки Чана: Сорта садовых цветов, названные в честь известных людей7 сортов неприхотливого барбариса, который можно высаживать в любую почву
Советы мастеров
При устройстве систем, в которых используются погружные насосы, необходимо предусматривать обратный клапан на конце трубопровода. Этот тип агрегатов мгновенно перегревается и выходит из строя в режиме сухого хода.
Утепление для такого оборудования также обязательно, оно может выполняться в различном виде: установка над точкой забора утепленной «будки» (кессона), монтаж ТЭНов в области установки котла. Регулярная очистка датчиков от отложений – еще одна обязательная процедура. Известковые отложения и ржавчина выводят их из строя. При грязных датчиках расширительный бачок может переполняться, а силовая установка не включается и не отключается вовремя.
Установка и подключение оборудования
Один из наиболее сложных моментов – проведение магистрали с насосом в глубокую скважину
Здесь важно правильно подключить агрегат к трубопроводу и надежно закрепить его на тросе. Технология монтажа такая:
- Размотайте и разложите по земле погружаемый участок трубы ПНД. Подсоедините ее конец к патрубку насоса через компрессионный фитинг.
- Привяжите к проушинам насосного агрегата трос и зафиксируйте специальным зажимом.
- Соедините жилы питающих кабелей обжимными гильзами и выполните герметичную изоляцию с помощью термоусадочных трубок (они надеваются на концы разделанного кабеля перед стыковкой).
- Свяжите проводку с трубой пластиковыми хомутиками на всем протяжении вертикального участка.
Привязав второй конец троса к проушине скважинного оголовка, опустите насос на требуемую глубину. Спуск производите аккуратно, без рывков, чтобы не уронить агрегат. По окончании наденьте оголовок на обсадную трубу. Как правильно выполнить эту работу, показано в видеоролике:
Индивидуальное водоснабжение из колодца смонтировать несколько проще. Для этого достаточно проделать отверстие в бетонном кольце на уровне дна траншеи и пропустить через него трубу, после чего поставить колено 90° для присоединения вертикального участка. Чтобы пластик не перетирался о бетонные края отверстия, в него желательно вмонтировать гильзу из железа или пластмассы, загерметизировав проем строительной смесью для бассейнов. Организация забора воды осуществляется таким же образом, как и в скважине.
Монтаж насоса
Перед тем, как провести воду к дому от скважины, насос оборудуют обратным запорным клапаном. Такая схема предназначена для того, чтобы вода не сливалась обратно в источник, и для предотвращения гидравлических ударов, многократно усиливающихся на большой глубине при перепадах давления. Клапан подсоединяется к магистрали через обжимную муфту – американку.
Насос заводят в скважину при помощи троса или синтетического шнура, который крепится к проушинам на корпусе. К шнуру приматывается электрический кабель для подключения насоса. Насос не должен доставать до дна, иначе он потянет наверх ил. Перед тем, как достать насос из скважины (для ремонта, профилактики, или на зимнее хранение), его отключают от электросети.
Вода подается в дом по трубам, уложенным в грунт на глубине ниже точки промерзания, вся трасса утепляется. Проще всего утепление сделать скорлупой ППУ, дешевле – засыпать трассу слоем керамзита, который сверху гидроизолируется. Воду необходимо завести в дом через фундамент, поворот трубы в вертикальное положение лучше делать плавно, не под углом 90 0 – такой подход уменьшит возможность возникновения гидроударов.
Труба от скважины подключается к накопительному баку, от него вода разводится по точкам водоразбора и подводится к другому оборудованию – котлу, бойлеру, стиральной машине, и так далее. Перед началом эксплуатации домашнего водопровода он проверяется на работоспособность и герметичность.
В схеме, когда насос находится в скважине или подсоединен к колодцу на глубине, а оборудование находится в помещении, а не на улице, накопительный резервуар устанавливается ниже, чем реле давления.
Перед тем, как самостоятельно завести воду в дом и распределить потоки в сантехническом оборудовании, нужно убедиться, что она пригодна для питья. Для этого проводят анализ воды в местной СЭС.
Набор фильтров приобретается в зависимости от результатов анализов. Эти фильтры добавляются в схему независимо от ранее установленных фильтров грубой и тонкой очистки на концах водопровода.
Обеспечение частного дома или дачного участка водой – один из основных аспектов комфортной жизни человека. Полноценное водоснабжение и правильное водоотведение позволяют решить ряд бытовых вопросов, а также дают возможность использовать все блага цивилизации: стиральную и посудомоечную машинку, различную сантехнику.
Наиболее распространенный способ водоснабжения – подача воды из скважины. Рассмотрим основные этапы обустройства водоснабжения дома и практические рекомендации, обеспечивающие надежность и стабильность работы водопроводной системы.
Составление проекта
Начните с составления проекта системы. В первую очередь определитесь с оборудованием. Уточните места расположения точек водозабора, подсчитайте требуемое количество фитингов, выберите оптимальный материал изготовления и вид водопроводных труб.
Пластиковые трубы применяются чаще всего. Это долговечные и надежные изделия, в полной мере справляющиеся со всеми возлагаемыми на них задачами. При этом трубы из пластика не ржавеют, что позволяет зашивать их в стены, в отличие от металлических аналогов.
Составьте подробную схему будущего водопровода. На чертеже укажите все размеры. Так вы сможете рассчитать оптимальный метраж и определить нужное количество комплектующих. При этом комплектующие рекомендуется купить с 10-15-процентным запасом.
Также вы должны решить, будете ли вы самостоятельно выбирать и покупать все необходимое оборудование, либо же сразу купите готовую водозаборную станцию. В этом моменте руководствуйтесь своими личными предпочтениями.
