Как сделать покрасочную камеру своими руками: Обзор и чертежи: Пошаговая инструкция

Как сделать систему вентиляции в покрасочной камере своими руками

Покрасочный бокс можно приобрести в готовом виде, однако стоит он недёшево. Более бюджетный вариант – оборудовать такую камеру в гараже своими руками.

Стены рабочего участка для окраски должны быть огнеупорными, чтобы избежать пожара. В самом начале работ необходимо организовать достаточное освещение. Желательно, чтобы источники света были расположены по всему периметру площадки – так маляру буде легче работать. Поверхность ламп также должна быть защищена плотным материалом, который выдерживает воздействие токсичных веществ (красок, растворителей) и высоких температур.

Оборудование пола играет огромную роль. Нужно сделать траншеи, которые будут выводить отработанный воздух, и прикрыть их специальными решётками. В качестве металлических перекрытий подойдёт арматурная сетка, которую можно сделать и самостоятельно.

Следующий этап – установка вентиляции. Главное – правильно рассчитать необходимый воздухообмен. К вентиляторам покрасочной камеры предъявляются высокие требования – они должны постоянно проверяться на исправность и правильность работы.

Вентиляторы, которые будут выводить загрязненный воздух, размещаются внизу, в специальных траншеях под решёткой. Подачу воздуха нужно осуществлять сверху. Также стоит дополнительно установить защиту воздухоотвода обратным клапаном.

Если есть такая возможность, стоит приобрести инфракрасные лампы для сушки готовой работы. Такие лампы сокращают срок сушки в несколько раз, а все мелкие частицы и окрасочный туман удаляются с помощью вентиляции.

https://youtube.com/watch?v=foVv2Wq_ZaQ

Вентиляция в покрасочном цехе должна быть безопасна для оператора.

Осветительное оборудование

Не менее важным фактором для покраски авто является освещение и приборы, которые необходимы для этого. Освещение должно располагаться не только на потолке, но и по стенам покрасочной камеры.

Лампы стоит устанавливать на равномерном расстоянии, перпендикулярно полу. Более экономичными и эффективным окажется освещение с помощью ламп дневного накаливания. На кузове авто будут видны каждые частички.

Многие предпочитают установить светодиодные лампы, которые гарантируют яркий и равномерный свет без мерцания и прочих выходов из строя.

Эти приборы позволяют значительно сэкономить на электроэнергии, ведь они экономичнее дневного света. Малярная камера должна быть максимально освящена, даже самые мелкие пылинки должны быть видны.

Покрасочная камера своими руками — советы по внутреннему обустройству

При внутреннем обустройстве очень важно подбирать материалы с высокой огнестойкостью и хорошим теплоизоляционным потенциалом. Их использование позволит добиться качественной герметизации и будет препятствовать попаданию пыли на окрашиваемую поверхность. Для мебели, устанавливаемой внутри камер, тоже выдвигаются определенные требования

Она должна быть создана при использовании минимального количества тканевых материалов. Порошковая беля краска при окрашивании стен и пола камеры обеспечит качественную цветопередачу и сделает процесс покраски предельно простым. При необходимости рекомендуется произвести монтаж мини-подсобки с окном и оттуда контролировать процесс окрашивания

Для мебели, устанавливаемой внутри камер, тоже выдвигаются определенные требования. Она должна быть создана при использовании минимального количества тканевых материалов. Порошковая беля краска при окрашивании стен и пола камеры обеспечит качественную цветопередачу и сделает процесс покраски предельно простым. При необходимости рекомендуется произвести монтаж мини-подсобки с окном и оттуда контролировать процесс окрашивания.

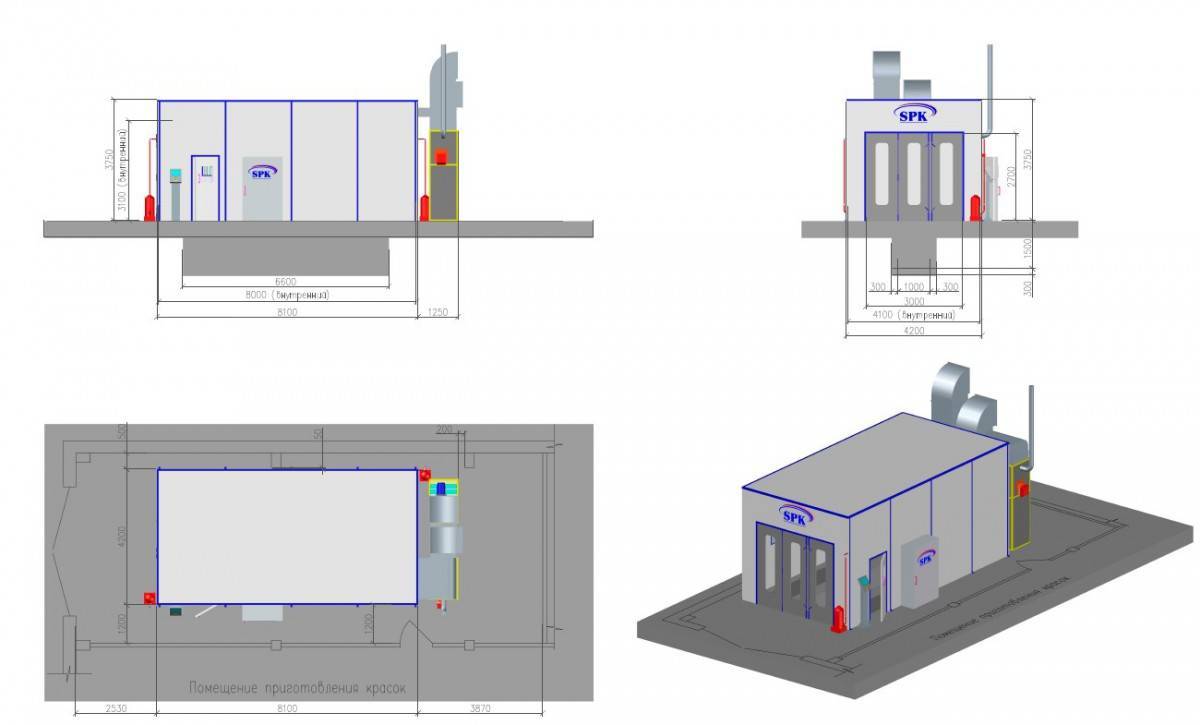

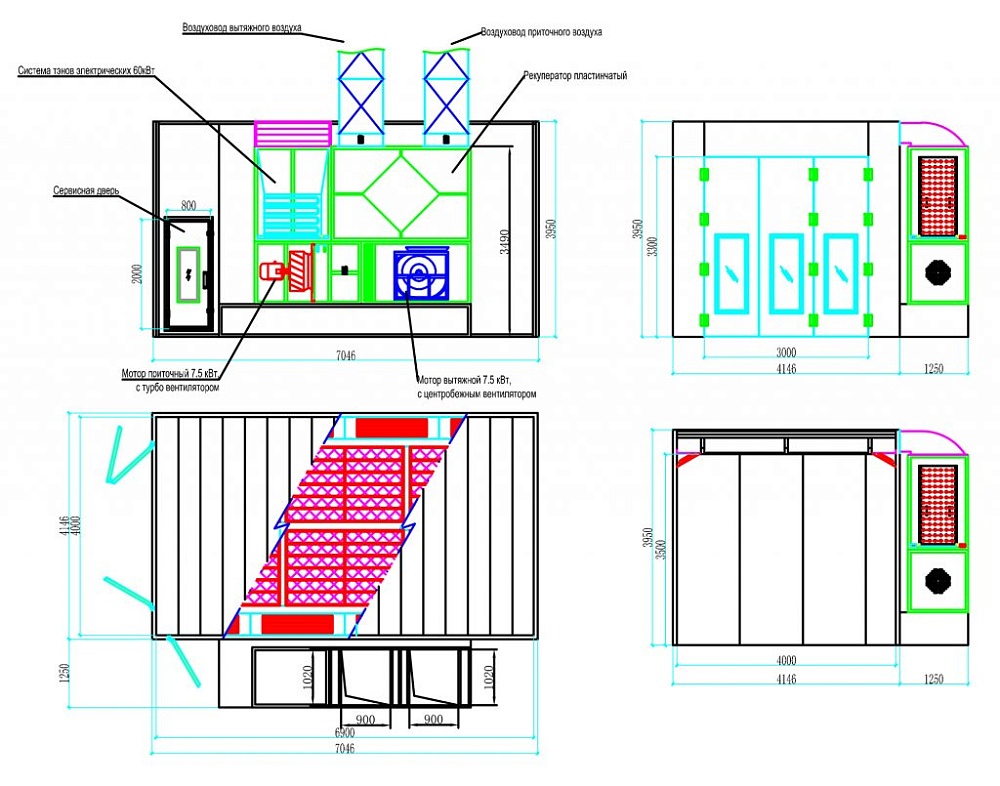

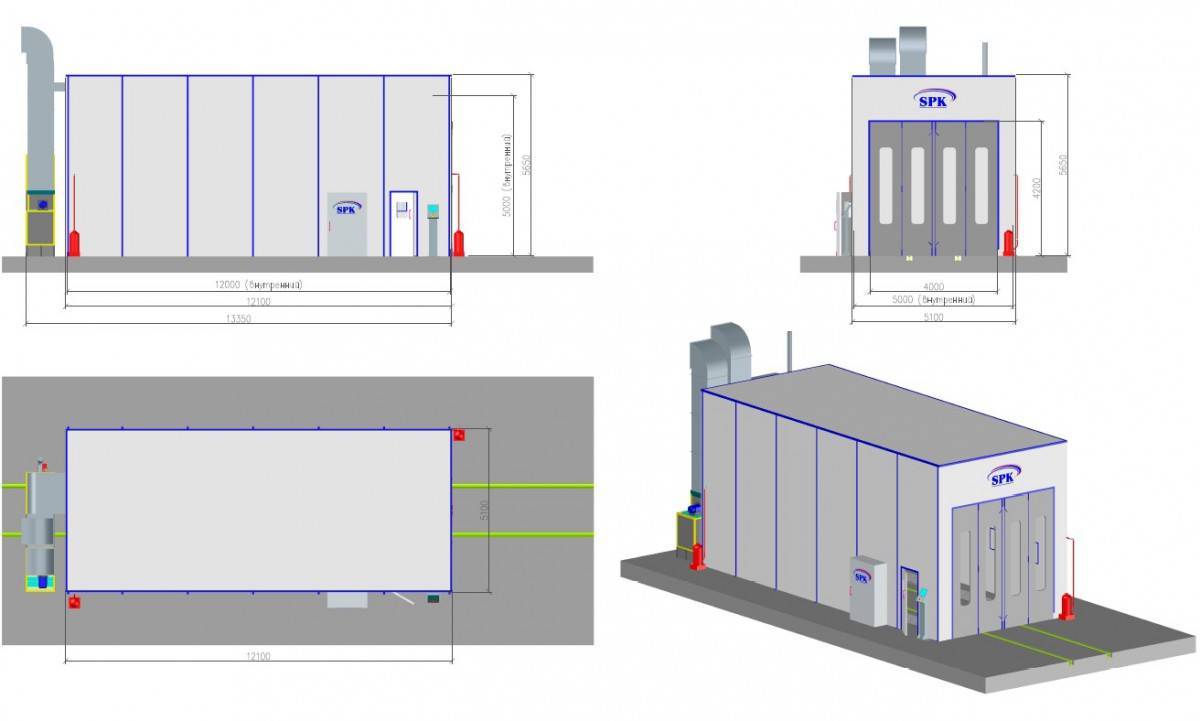

Типовой проект малярки для автомобиля своими руками

Чтобы самостоятельно сделать покрасочную камеру необходимо рассмотреть и изучить множество составляющих: помещение, принцип действия, а также материалы, нужные для организации универсальной покрасочной камеры. Итак, сначала стоит определиться с теми элементами, которые нам потребуются:

• гараж или иное подходящее помещение для окраски и сушки (нежилое);
• тепловой генератор для создания оптимального температурного режима;
• тепловая пушка;
• мощная система вентиляции.

Подобный перечень является приблизительным, но в целом, описывает все основные составляющие, которые участвуют в процессе создания покрасочной камеры. Список можно и расширить до ворот, светильников, вентиляторов, пульта управления и прочего.

На самом деле тут все зависит от потребностей и возможностей конкретного человека.

На изготовление окрасочно-сушильной камеры может уйти не один месяц. Зато она получится полностью автоматизированной, и можно будет окрашивать автомобиль и высушивать его эффективно и быстро. Среди функциональных элементов камер стоит рассмотреть:

• отдельную кабину для окраски и сушки;
• вентиляцию приточного типа с разными очистительными фильтрами;
• насос тепловой и различную автоматику;
• установку вентиляции по типу вытяжной с воздушными фильтрами.

Статья в тему: Как чистить мебель пароочистителем

Самый простой каркасный проект малярки

Простая с точки зрения сложности выполняемых работ и экономичная покрасочная камера своими руками строится следующим образом. Сначала необходимо подобрать помещение для ее оборудования и подготовить необходимые для работы инструменты и материалы: доски для каркаса, полиэтиленовая пленка для его обшивки, рулетка измерительная и маркер, лезвие канцелярское и скотч, пила по дереву и молоток, скрепер и гвозди разных размеров.

Далее можно нарисовать чертеж и разметить доски с помощью рулетки и маркера. Потом доски подрезаются пилой по нанесенным разметкам. Из полученных деревянных заготовок необходимо сделать четыре доски по ширине камеры (180 см) и четыре доски по глубине камеры (по 150 см длиной). После этого от четырех досок длиной 220 см необходимо отрезать по двадцать сантиметров для планок (высота камеры).

Далее, из подготовленных досок сооружается каркас покрасочной камеры. Основание делается из двух досок длиной 150 см и двух досок длиной 180 см. Потом необходимо становить четыре вертикальные доски длиной по 200 см и верху вертикальных досок соорудить потолок такой же конструкции, как и основание. Таким образом, получился каркас самодельной камеры, который необходимо обшить.

Проект малярного бокса в гараже

Более функциональную покрасочную камеру, в которой можно получить высокое качество окраски автомобиля, можно организовать в гараже. Для этого стены гаража необходимо обшить пластиковой вагонкой, установить на стенах и на потолке светодиодные светильники. Далее под потолком следует установить воздухозабор, тепловую пушку, а также дополнительные нагревательные элементы.

С помощью воздуховодов воздух разводится из тепловой пушки к 6–8 нагревательным элементам (ТЭНам), расположенным по периметру теплообменника. Следующий этап работы – поднятие пола и установка решетки, под которой можно расположить фильтры напольные, вытяжку на базе вентиляторов и теплогенератор (ТЭНы или горелку).

Статья в тему: Как делать мебель из сосны под старину

После этого необходимо сделать въездные ворота в рабочую зону бокса. Систему вентиляции лучше сделать внешней. Для обеспечения безопасности самодельного оборудования рекомендуется учитывать следующее:

1. Осветительные приборы, вентилирующие устройства и другое оборудование покрасочной камеры должно быть взрывозащищенным.
2. Нагревательные элементы должны иметь защитный термостат, а все электроприборы должны быть заземлены.
3. Утеплитель для стен выбирать следует негорючий (например, вата минеральная).;
4. Местные вытяжные устройства установить рекомендуется в зонах повышенного накапливания паров и частиц лакокрасочных материалов.
5. Система вентиляции должна быть сконструирована так, чтобы в рабочем пространстве не образовывались т. н. «мертвые зоны».

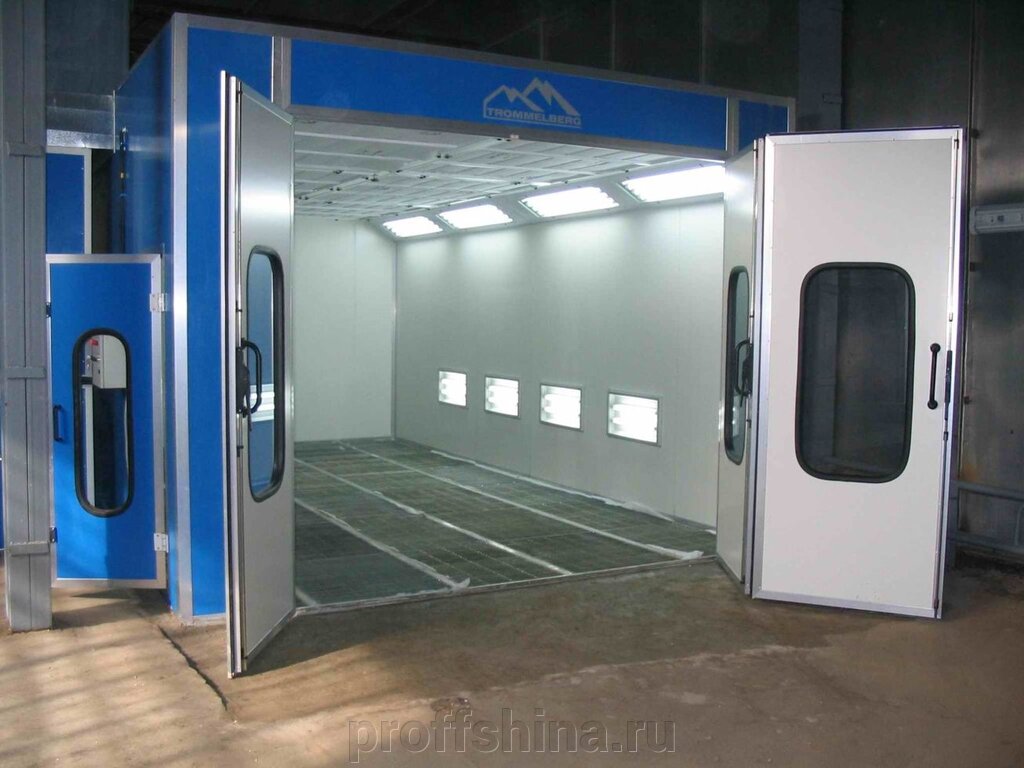

Характеристики покрасочной камеры

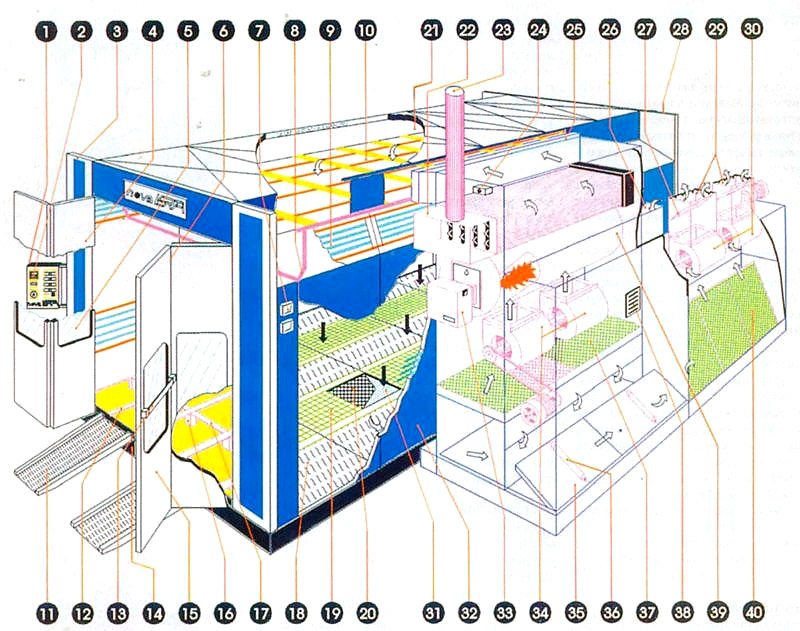

Покрасочная камера представляет собой небольшое помещение, в котором созданы все условия для качественного нанесения любого лакокрасочного покрытия. Во время проведения процедуры окрашивании в ней поддерживается определенная температура воздуха. Камера оснащены современными системами вентиляции и фильтрования. Во многих автомастерских данная камера применяется достаточно часто. Именно благодаря ей получается проводить все лакокрасочные работы на высоком уровне.

Статья в тему: Где мебель отзывы запах

В помещении создается наиболее оптимальная циркуляция воздуха. Благодаря этому загрязненный воздух, который присущ всем помещениям, где проводятся лакокрасочные работы, выводится наружу. Перед этим он проходит процедуру фильтрации через фильтры, которые обычно располагаются на полу такой камеры.

Преимуществом использования камеры для покраски автомобилей и других предметов является то, что воздух наполненных летучими веществами, которые имеются практически в каждом виде лакокрасочной продукции, очищается и только после этого попадает в атмосферу.

В камере всегда сохраняется идеальная чистота. Благодаря этому в момент высыхания краски или лака на поверхности автомобиля не образуется слой пыли, который сделает внешний вид неаккуратным.

Современные покрасочные камеры обладают усовершенствованным видом и характеристиками. Они оснащаются дополнительными системами безопасности. Благодаря этому в них всегда поддерживается оптимальная для проведения работ температура. Автоматизированная система способна сама контролировать уровень нагревания воздуха. Когда температура поднимается до уровня нагрева, требуемого по стандарту, камера самостоятельно отключает функцию нагревания.

Камеры обладают встроенными таймерами, которые через определенные промежутки времени выводят воздух с токсинами от краски наружу. Благодаря данной опции исключаются случаи появления пажароопасных ситуаций.

В покрасочной камере процесс нанесения лакокрасочных изделий на поверхности автомобилей является сложным. Он имеет несколько этапов. камера использует несколько режимов работы, которые позволяют наносить краску и лак равномерно и аккуратно.

Покрасочная камера цена зависит от ее технических характеристик и от производителя. В среднем высокотехнологичную камеру для покраски автомобилей можно приобрести от 400 тысяч рублей. На вторичном рынке модели покрасочных камер стоят дешевле.

Оборудование для окрашивания

Покрасочная камера предполагает использование такого оборудования:

1. Краскопульты бывают нескольких видов — высокого и низкого давления. Для их работы необходим компрессор, а вот приборы низкого давления работают уже не на сжатии.
2. Краскопульты безвоздушного типа бывают электрические и пневматические.
3. Комбинированное оборудование совмещает несколько вариантов, оно весьма эффективное.
4. Механический метод предполагает погружение элементов в краску. Хорошо если детали небольшого размера еще можно так покрасить, а вот уже кузов гораздо сложнее, необходима специализированная конвейерная линия.

Из всех существующих методов самым оптимальным является применение безвоздушного оборудования.

В окрасочной камере из пистолета распыляются частички краски. Размер каждой капли непосредственно зависит от размера и формы сопла, а также самого давления.

К основным преимуществам безвоздушного оборудования стоит отнести:

• Значительно меньшее использование количества лакокрасочных материалов;
• Значительная экономия растворителя, ведь такой вид оборудования легко справляется с густыми смесями.
• С таким оборудованием достаточно установить одномоторную вентиляцию, которая является гарантией качественного покрытия кузова авто.

Если вы постоянно меняете цвет, то такое оборудование точно не подойдет. Его используют для одноразовой покраски в качестве мини покрасочной камеры.

Каждый мастер самостоятельно определяет, какой распылитель использовать, но во время выбора лучше всего проконсультироваться со специалистами.

Оборудование для покраски подбирается с учетом таких критериев как размер бокса и тип вентиляции.

Покрасочная камера своими руками

Для любого владельца станции технического обслуживания важно, чтобы его комплекс представлял весь спектр услуг по ремонту автомобиля. Если для шиномонтажных работ достаточно иметь оборудование и помещение, то для всех жестяных работ требуется не просто наличие инструментов, но и специальное помещение для покраски — покрасочная камера

Своими руками, на первый взгляд, смастерить такую камеру сложно. Но баснословная стоимость покупки очень часто приводит к тому, что умельцы сам берутся за дело.

Конечно, такое помещение требует особого оснащения. Для полноценной работы покрасочно сушильная камера оснащается тремя основными системами: фильтры, теплообменники, вытяжки. Данный набор оборудования обеспечивает необходимый температурный режим и уровень циркуляции воздуха. Работа этой системы состоит из трех циклов: очистка уличного воздуха, покраска автомобиля и сушка.

Фильтры, воздухоотводы, воздухозаборники, нагревательные элементы и пульты управления режимами — все это необходимо, чтобы получилась покрасочная камера. Своими руками в одиночку освоить такую работу сложно, лучше подобрать бригаду из хотя бы трех мастеров на все руки.

Поэтапная схема выглядит следующим образом:

• выбор подходящего помещения;
• выбор основания для камеры;
• отделка стен;
• подбор приборов верхнего и бокового освещения;
• организация грамотной вентиляции;
• подбор устройств фильтрующих элементов и пола;
• обеспечение безопасности камеры.

Советы по изготовлению

Камера должна обладать удобным заездом и бетонным (или железным) основанием. Также рекомендуется использовать пластиковую вагонку для обшивки стен покрасочной камеры. Освещенность в рабочей зоне должна превышать 600 люкс. Для обеспечения такой освещенности обычно устанавливают боковые источники света в дополнение к потолочным светильникам. Самые подходящие источники света — это лампы дневного освещения (люминесцентные) и светодиодные светильники, так как эти источники обеспечивают наилучшую цветопередачу и освещенность. Наиболее эффективное размещение освещения в камере обеспечивается установкой длинных ламп в шахматном порядке.

Во время покраски автомобиля выделяется большое количество паров растворителей и образуется туман из частиц краски. Во избежание негативного влияния этих факторов предусмотрена система вентиляции. Систему вентиляции необходимо устанавливать общеприемную приточно-вытяжную. Обычно система дополняется местными вытяжками в местах расположения столов и стендов . Принцип работы вентиляции состоит в работе двух вентиляторов: нагнетающего и высасывающего. Работает вентиляция в трёх режимах: очищение уличного воздуха, забор + нагрев воздуха с улицы и вытяжка покрасочного тумана, режим сушки (фильтрация и нагрев воздуха до +60). Фильтры обычно устанавливают двухступенчатые (для лучшей очистки воздуха), так чтобы покрасочная камера своими руками соответствовала мерам безопасности. Располагать их следует в полу и на потолке.

Порядок выполнения работ

Перед изготовлением покрасочной камеры нужно приготовить все необходимые инструменты и материалы. Это доски, пленка, скотч, рулетка, маркер, пила, гвозди, скрепер канцелярское лезвие. Затем надо создать чертёж и согласно с ним разметить доски. Надо учесть тот момент, что рабочая площадь за счет размещения всех приборов уменьшается. Объем и высота также становятся меньше, так что при неправильном расчете могут быть проблемы с заездом автомобиля. Необходимо несколько раз проверить все замеры, и тогда получится настоящая покрасочная камера. Своими руками надо будет сделать большое количество работ:

• соорудить каркас;
• обшить его пленкой или вагонкой;
• установить осветительные приборы;
• далее следует установить воздухозабор, нагревательные элементы и тепловую пушку под потолок;
• затем оборудуются пол. Сюда войдут: решетка с вытяжкой, фильтры и теплогенератор;
• далее установить ворота для въезда.

В целях безопасности все оборудование должно быть взрывозащищенным. Нагревательные приборы — обладать термостатами. Утеплитель не должен поддаваться горению. Система вентиляции должна полностью охватывать все пространство помещения. Если соблюсти все перечисленные советы и рекомендации, то покрасочная камера для автомобилей своими руками получится как покупная.

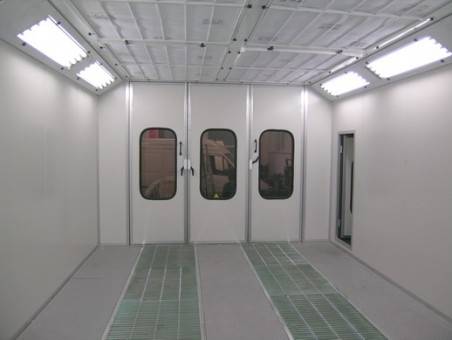

Обустройство внутреннего пространства

Каким именно материалом можно покрыть поверхности стен? На протяжении многих лет использовалась вагонка. Специалисты не рекомендуют применять подобный отделочный материал, так как он быстро и легко воспламеняется.

В большинстве случаев при отделке помещения используют нержавеющий металл и негорючие изоляционные материалы. Подобное сочетание позволяет:

• Обеспечить требуемую герметичность.
• Обеспечить высокую степень пожарной безопасности.
• Создать наиболее благоприятные условия для проведения работ.

Не стоит забывать о том, что в помещении запрещается использовать материалы, которые могут собирать пыль.

Кроме этого, уделяется внимание выбору краски, которая будет применяться для окрашивания стен и потолка. Рекомендуется использовать порошковую краску белого цвета. Она обеспечивает правильную цветопередачу, что существенно упростит задачу по покраске автомобиля

Она обеспечивает правильную цветопередачу, что существенно упростит задачу по покраске автомобиля.

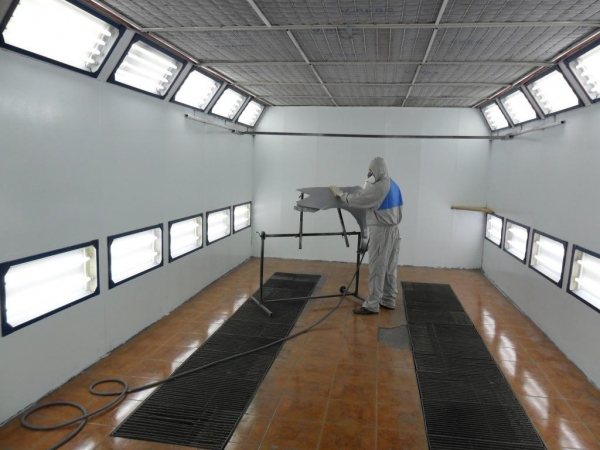

Правильное освещение

Самодельная камера для покраски автомобиля также должна иметь профессиональное хорошее освещение. В большинстве случаев проводится установка ламп дневного освещения. По заявленным требованиям, степень освещенности покрасочной камеры должна соответствовать 600−1000 люкс. При этом источники света должна быть правильно размещены в помещении.

К особенностям правильной организации освещения помещения для покраски транспортных средств можно отнести нижеприведенные моменты:

Наиболее удачным местом для размещения источников света принято считать потолок и верхнюю часть стен. Для того чтобы исключить вероятность появления бликов на поверхности, проводится установка нескольких дополнительных ламп вдоль стены. Они также обеспечат требующийся уровень освещения нижней части автомобиля.
Для покрасочной камеры подходит гараж размерами не менее чем 4 на 6 метров. Слишком близкое расположение источников света от автомобиля может создать большое количество проблем.
Не стоит забывать о том, что лампы следует защитить от краски

Со временем большой слой капель краски существенно снизить прозрачность установленной защиты.
При подключении источников света рекомендуется уделить внимание их мощности. Проводка должна быть рассчитана на оказываемую нагрузку.. Как правило, только после ряда экспериментов по расположению источников света можно достигнуть оптимальный вариант

Как правило, только после ряда экспериментов по расположению источников света можно достигнуть оптимальный вариант.

Вентиляционная система

Для обеспечения благоприятных условий работы следует уделить внимание созданию качественной вентиляционной системы. Как ранее было отмечено, она должна быть с фильтром, проводить очистку воздуха внутри помещения и выводить туманные краски. В зависимости от типа устанавливаемого оборудования выделяют два вида помещений:

В зависимости от типа устанавливаемого оборудования выделяют два вида помещений:

Создаваемая вентиляционная система должна обладать высокопроизводительным фильтром, который рассчитан на удаление из воздуха частиц пыли и краски. Рекомендуется проводить установку двухфазовых фильтров: они проводят удаление пыли с воздуха в два этапа, что и определяет высокую эффективность.

При проектировании системы учитывается и показатель производительности, под который подбирается фильтр с определенной пропускной способностью. Рекомендуемый показатель производительности вентиляции для покрасочной камеры составляет 20−25 см/с.

Фильтр, рассчитанный на очистку воздуха, который отводится с помещения, будет быстро загрязняться. Именно поэтому следует предусмотреть возможность его быстрой замены.

Важно правильно расположить приточную и отводящую систему, так как в некоторых случаях в камере может возникнуть эффект турбулентности. Кроме этого, слишком быстрое перемещение воздуха в камере может повлиять на прохождение лакокрасочных работ. Как правило, регулировка давления осуществляется через специальные отверстия

Как правило, регулировка давления осуществляется через специальные отверстия.

При обустройстве малярной камеры уделяют внимание и равномерности распределения подаваемого горячего воздуха. Нельзя допускать перегрева поверхности, так как это приведет к ухудшению качества лакокрасочного покрытия из-за его неравномерного высыхания. ​

​

“>

Изготовление отдельных систем ПК

Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.

Приведём основные системы, обустройством которых нам придётся заняться:

• освещение;
• отопление;
• сушильный блок;
• вентиляция;
• водоснабжение;
• система фильтрации;
• система автоматизации.

Рассмотрим по возможности каждую из перечисленных компонент.

Освещение

Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.

Отопление

Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.

Для этих целей можно использовать:

• теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
• электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
• инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.

Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.

Система вентиляции

Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.

Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.

Сушилка

В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.

В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).

Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.

Водоснабжение

Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.

Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:

• первый контур представляет собой водяную завесу, расположенную фронтально;
• второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
• третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.

Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.

Система фильтрации

Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.

Как сделать вентиляцию покрасочной камеры своими руками?

Обязательным элементом камеры является вентиляция с фильтром, которая позволяет очищать воздух внутри помещения и воздух нагнетаемый снаружи от пыли, а также осаждать и выводить туман краски наружу. По способу вентиляции камеры можно разделить на следующие типы:

• Одномоторные камеры. В таких камерах воздух нагнетается в помещение сверху. Создавая давление, он осаждает туман краски вниз, который затем через отверстия в полу выводится наружу.
• Двухмоторные камеры, которые кроме верхнего, нагнетающего мотора, имеют нижний мотор, осуществляющий отсасывание воздуха из помещения наружу.

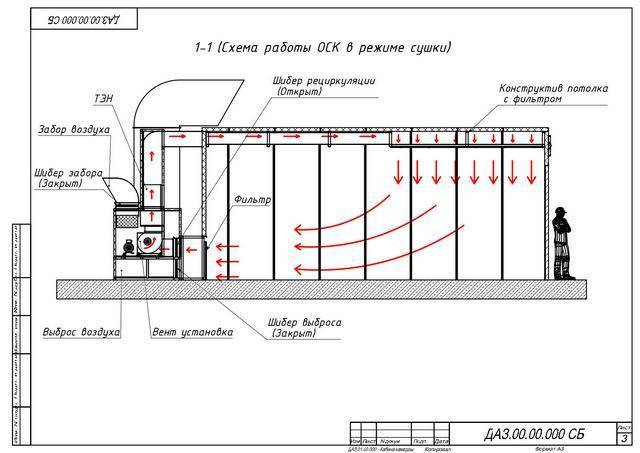

Вентиляция и сушка в покрасочной камере

К преимуществу двухмоторных камер относится лучшая циркуляция воздуха. Однако такой вариант обойдется значительно дороже и более сложен в техническом исполнении. Он окупается при большом потоке машин. В случае малого количества заказов, целесообразней установка одного мотора.

В любом случае, воздух поступающий в камеру должен быть предварительно отфильтрован от пыли, которая может вызвать дефекты покраски. Это достигается с помощью установки воздушного фильтра тонкой очистки на выходе из воздушного короба. Короб представляет собой жестяной ящик, установленный над потолком, в который с помощью улитки нагнетается воздух из улицы.

Для удаления воздуха в полу могут быть проделаны траншеи, закрываемые металлическими решетками. В них может быть установлен мотор для вытяжки воздуха. Кроме этого пол покрасочной камере для автомобилей можно поднять на 10 – 15 см за счет решетки из арматуры. В данном варианте отпадает необходимость прокапывать траншеи в полу.

Третьим более совершенным способом создания потока воздуха в камере является приточно-вытяжная вентиляция, которая может работать в трех режимах.

• Воздух активно циркулирует внутри камеры, постоянно фильтруясь и поступая обратно в камеру. Такой режим необходим для тщательной очистки воздуха от пыли перед началом покрасочных работ.
• Воздух забирается из улицы, фильтруется, прогревается до 30 градусов и поступает в камеру. Затем без фильтрации воздух выводится через отверстия в полу. Данный режим используется для поддержания постоянной температуры при покраске, а также удаления тумана из краски.
• Воздух закачивается из камеры, проходит фильтрацию и, нагреваясь до 60 градусов с помощью тэнов, поступает обратно в камеру. Этот режим используется при сушке краски.

Пол покрасочной камеры

Проектированию расположения входных и выходных отверстий системы вентиляции необходимо уделить особенно много внимания. Неудачное расположение вытяжных отверстий может привести к созданию мертвых зон в помещении и, как следствие, взвесей лакокрасочных материалов, завихрений. Это часто отрицательно сказаться на качестве покраски автомобиля.

Лак, краска и пыль довольно быстро засоряют воздухоочистные фильтры, что приводит к снижению скорости циркуляции воздуха в покрасочной камере для автомобилей и вызывает образование лакокрасочных взвесей. Чтобы быстро решить эту проблему, система вентиляции должна иметь возможность регулирования мощности подачи воздуха. Кроме этого фильтры должны располагаться таким образом, чтобы их замена занимала минимальное время.

В целях увеличения срока службы воздушных фильтров для выходящего воздуха, рекомендуется устанавливать двухступенчатые фильтры. Первый фильтр предназначается для удаления крупных частиц пыли. Следующий за ним фильтр для тонкой очистки улавливает мелкие частицы пыли, а также капельки краски, лака и других летучих соединений. Данный вариант предочистки от крупных частиц позволяет реже производить замену дорогостоящего фильтра тонкой очистки.

Производительность вентиляции для покрасочной камеры рассчитывается исходя из скорости воздухопотока в пределах 20-25 см/с. Однако при расчете необходимо учесть и отнять примерный объем, который будет занимать окрашиваемый автомобиль в камере.
