Монтажная резка и сверловка
При резке сендвичных панелей не допускается использование открытого огня.
Также для работ не используется болгарка УШМ.
Не допускается воздействие высоких температур на конструкции, поскольку металл после такого взаимодействия ржавеет и теряет свои свойства.
Для выполнения работ подойдут следующие инструменты:
ленточная пила по металлу;
циркулярная пила по металлу;
электрические ножницы по металлу;
электрический лобзик.
Предварительно очистите все конструкции от упаковки, загрязнений. До начала резки внимательно проверьте, что вся разметка нанесена правильно, линии разреза горизонтальны.
Линии разреза наносят с обеих сторон панели с использованием строительного уровня, специального маркера или фломастера. Сначала режут металл, затем – утеплитель.
Для конструкций с покрытием из ПВХ или древесины используют лобзик или ручную пилу с зубьями среднего размера. Сборка конструкций выполняется по месту.
Сверлить конструкции можно с помощью обычной дрели.
После выполнения работ не забудьте убрать стружки и очистить область распила. При работе с инструментами обязательно используйте средства индивидуальной защиты для соблюдения требований техники безопасности.
Что такое сэндвич-панель?
Первый опыт использования сэндвич-панелей был получен еще в 1930 году, но массовое производство началось лишь спустя 30 лет. Сегодня такой вариант строительства приобретает все большую популярность, хоть он и не лишен определенных недостатков.
В общих чертах сэндвич-панель – это совокупность двух листов твердого материала, между которыми находится слой утеплителя (теплоизоляционного состава). Детали соединяются друг с другом путем холодного или горячего прессования.
Выпускаются кровельные и стеновые панели. Кровельные сэндвич-панели изготавливаются из листа с высоким профилем. В них используется утеплитель повышенной плотности. Для соединения элементов между собой предусматривается замок особой конструкции. Все это в совокупности позволяет кровле выдерживать высокие нагрузки при эксплуатации. Стеновые панели обычно гладкие или профилированные под сайдинг, бревно, микроволны. Они рассчитаны на меньшие нагрузки, поэтому для обустройства кровли использоваться не могут.
На основе кровельных и стеновых сэндвич-панелей изготавливают модульные здания сборно-разборного и неразборного типов. Конструкции заводской готовности со сварными соединениями целесообразно заказывать при небольшом расстоянии от отведенного под застройку участка до завода-изготовителя. Разборные конструкции доставляются на любые расстояния в виде «конструктора», который собирается по месту установки – элементы монтируются на каркас без использования тяжелой строительной техники. Проектом предусматривается возможность подключения ко всем инженерным коммуникациям – осуществляется внутренняя их разводка в соответствии со СНиП. Выполняется внутренняя отделка.
Преимущества
Одним из важных преимуществ сэндвич-панелей является возможность проведения работ в любой сезон – не становятся препятствием ни промерзшая земля, ни сложные климатические условия. Сроки возведения здания минимальны – уже через несколько недель после разработки проекта можно праздновать новоселье. Строительство возможно на участках, не подходящих для возведения капитальных построек.
Готовое здание:
- имеет отличные теплоизоляционные характеристики – летом в доме не жарко, зимой не холодно (за счет сохранения тепла удается сэкономить на отоплении вплоть до 90%, в зависимости от толщины слоя утеплителя);
- используются экологичные материалы – можно не опасаться вредных выделений, способных повлиять на здоровье проживающих в доме людей;
- конструкция имеет небольшой вес, благодаря чему требования к фундаменту снижаются (можно ограничиться оцинкованными винтовыми сваями, бетонными блоками, асфальтированной площадкой);
- используемые материалы устойчивы к агрессивным факторам;
- стоимость такого строительства ниже, чем в случае возведения капитальной постройки;
- дом в любой момент можно перевезти на другое место без серьезных затрат;
- существует возможность расширить постройку путем добавления дополнительных блоков – при желании можно увеличить этажность здания или сделать пристройку к дому из сэндвич-панелей;
- при проведении монтажа практически отсутствуют мусор и шум, ведь все основные действия выполняются на заводе.
Недостатки
К недостаткам можно отнести абсолютную герметичность постройки – для обеспечения комфортных условий проживания нужно организовать принудительную приточно-вытяжную вентиляцию. Срок службы модульного дома меньше, чем у капитальных зданий из кирпича или других материалов. Дорого продать его не получится.
Плюсы установки окон в сэндвич панели
Слоеный сэндвичный пирог из утепляющего и покрывных защитных материалов обладает следующими достоинствами:
- Отсутствие покрасочных работ или периодических нанесений нанесения лакового слоя, поверхность плиты повторяет структуру пластикового окна и подоконника. Можно купить панели с ламинированной поверхностью, если есть необходимость оформить оконные откосы в определенной цветовой гамме.
- Устойчивость к агрессивной среде, возможность проводить в помещении влажную уборку и быструю очистку панелей губкой. Поверхность не склонна к впитыванию грязи, с неё легко удалить даже застарелые пятна.
- Отсутствие растрескивания и появления микроскопических шероховатостей с течением времени.
- Надежное утепление, практически полное перекрытие притока холодного воздуха с улицы.
- Простота и малые расходы на монтажные работы.
- Долговечность. Срок службы панелей может превышать двадцатилетний рубеж.
Основные нюансы при резке материала
В большинстве случаев, для полного завершения монтажа понадобиться резка панелей под удобный нам размер.
Резка пластиковых полотен при помощи электролобзика
Чем резать разнообразные сэндвич панели – метод обработки отличается в зависимости от того, какой материал применялся при изготовлении изделия:
- изделия из пластика пилятся простой ножовкой или же электролобзиком. При помощи последнего приспособления процесс резки проходит значительно легче, к тому же, качество спила получается выше;
- стальные полотна режутся ножницами по металлу. Можно использовать лобзик или циркулярную пилу, которые предназначены для холодной обработки. Поскольку сталь всегда покрывается защитным слоем, при резке нужно не допускать возможность его перегревания — это исключает использование болгарок, шлифовальных машинок и плазменной резки;
- СИП-панели необходимо резать с учётом того, чтобы сохранить в целости кромку изделия и обеспечить возможность ровного присоединения. Не следует использовать электролобзик. Рекомендуются к применению циркулярные электропилы, либо ручные приспособления.
Сэндвич-панель: что это такое
Сендвичи, используемые при строительстве домов, состоят из трёх слоёв. Два внешних слоя изготавливаются из одинакового материала, причем наиболее популярным считается оцинкованная сталь. Это связано с высокими техническими характеристиками оцинковки, среди которых: отличная коррозийная устойчивость и резистентность к высоким температурам. Также распространены сендвичи из алюминия и ориентированно-стружечных плит (OSB).
Строение сендвичной панели с внутренним слоем из пенополистирола
Самые распространённые утеплители, которые используются при производстве сендвичных панелей: пенополистирол (ППС), пенополиуретан (ППУ) и минеральная вата. Пенополиуретановые изделия обладают высокими теплоизоляционными показателями и стойкостью к влаге.
Обратите внимание! В некоторых случаях панели производятся с добавлением четвертого слоя, в качестве которого выступает гипсокартон. Добавление последнего в структуру сендвича позволяет усилить огнестойкость конструкции
Основным преимуществом таких плит считается то, что строения из сэндвич панелей можно возводить даже в тяжёлых климатических условиях
Отечественные компании, при производстве таких строительных материалов, ориентируются на технологии, используемые в США и Канаде
Основным преимуществом таких плит считается то, что строения из сэндвич панелей можно возводить даже в тяжёлых климатических условиях. Отечественные компании, при производстве таких строительных материалов, ориентируются на технологии, используемые в США и Канаде.
Производство сэндвич-плит из оцинкованной стали и минваты
Эксплуатационная область панелей, выполненных в виде сендвича
Данные строительные элементы практически лишены недостатков, что обуславливает их высокую популярность. Рассмотрим, какие постройки возводятся с помощью сэндвичных плит:
- жилые дома;
- спортивные сооружения;
- офисные и административные здания.
Такие изделия подразделяются по назначению на 3 основные разновидности:
- для стен;
- для кровли;
- для окон.
В первом случае установка строительных элементов выполняется на каркас из металла. Стеновые плиты используются для организации наружной коробки дома, а также внутренних перегородок. Кровельные и оконные сендвичи также используются при монтаже различных сооружений и отличаются от стеновых моделей по техническим характеристикам и стоимости.
Сендвичные панели применяют в строительстве различных зданий
Использование сендвичных плит позволяет выполнить проект в короткий срок за минимальную стоимость. Благодаря небольшому весу таких панелей, исключается необходимость в организации высокопрочного фундамента.
Сэндвич-панели нередко применяются при организации разного рода ограждений, а также для проведения реконструкционных работ на различных строительных объектах. Жёсткие плиты, которые отличаются ребристым внешним слоем, используются для возведения лёгких каркасных конструкций. К таким конструкциям можно отнести, например, гаражи и киоски.
Достоинства и недостатки сендвич панелей
При выборе материала для постройки дома необходимо обращать внимание на все его характеристики. Рассмотрим основные преимущества использования панелей сендвичей:
- высокая скорость строительства, которая позволяет реализовать проект в кратчайшие сроки;
- выгодная стоимость;
- возможность организации не только механической защиты, но и теплоизоляции;
- отсутствие необходимости в дополнительном утеплении здания;
С помощью сендвич плит можно построить здание в кратчайшие сроки
- небольшая масса плит, которая позволяет снизить нагрузку на фундамент постройки. Этот пункт значительно упрощает строительство дома из сендвичных панелей;
- для монтажа таких плит нет необходимости использования специальной строительной техники;
- фасадные панели являются не только материалом для возведения постройки, но и декоративным элементом, поэтому не нужно тратить время на наружную отделку здания.
Полезная информация! Сендвичные панели применяются не только в качестве основного строительного материала, но и могут использоваться для облицовки здания. В этом случае они выступают в качестве дополнительной тепловой изоляции.
Как и любое другое строительное изделие они имеют и некоторые недостатки, на которые следует обратить внимание:
- готовая постройка, выполненная из таких плит, не может противостоять значительным механическим нагрузкам;
- при внутренней отделке комнат необходимо учесть тот факт, что перегрузка сендвич плиты может привести к её разрушению.
Для монтажа крупногабаритных панелей придется использовать специальную технику
Сэндвич панели на основе OSB плит
Сегодня сэндвич-панелями принято называть особый строительный материал, который состоит из нескольких связанных друг с другом слоев: внутреннего и внешнего облицовочного, а также утеплителя, расположенного между ними. В качестве внешнего и внутреннего слоя сэндвич-панели на основе OSB плит используется ориентированно-стружечная плита. Высокая прочность на изгиб и сжатие плиты и устойчивость к механическим воздействиям, а также высокая влагостойкость задают параметры и назначение готового бутерброда. Получившийся продукт, хотя и кажется хрупким, обладает очень большой прочностью на разрыв.
Удивительно, но такие сэндвич-панели вполне могут выдержите 400 килограммовую горизонтальную нагрузку на каждый м2, а вертикальную до 3 тонн на погонный метр. Если сравнивать строительные материалы по критерию долговечности и надежности, то такие сэндвич-панели уступают лишь бетону и кирпичу. Они характеризуются очень высокой степенью пожаробезопасности используется в капитальном строительстве. Возведение домов для постоянного проживания из сэндвич-панелей на основе плиты OSB в настоящее время привычное дело.
Сэндвич-панели на основе OSB плит
В качестве начинки для сэндвича из ориентированно стружечных плит выступает теплоизоляционный материал. Чаще всего используют пенополистирол, являющийся органическим теплоизоляционным материалом, который выпускается плитах. Эти плиты совершенно не впитывают влагу и обладают прекрасными техническими характеристиками, которые позволяют в высокой степени обеспечить тепловую и звукоизоляцию. Достаточно отметить, что коэффициент теплопроводности пенополистирола 0,039 ватт/м2* кельвинов.
Использование минеральной ваты наряду с пенополистиролом при производстве сэндвич-панелей последнее время получило широкое распространение. У минеральной ваты немного выше коэффициент теплопроводности, который составляет 0,041 ватт/м2* кельвинов. Но главное достоинство этого материала заключается в его абсолютной негорючести. Недостатком минераловатных плит является боязнь влаги. При попадании ее в утеплитель, он полностью может потерять свои свойства. Производство сэндвич панели из OSB плиты осуществляется путем склеивания компонентов на специальных автоматических линиях или вручную.
Производители выпускают такие сэндвич-панели нескольких стандартных размеров, соответствующих размеров OSB плиты. Ширина составляет 1,2 либо 2,4 м, а длина 2,4 – 7,3 м. Толщина изделий от 10 до 30 см и зависит от климатических условий места строительства и назначение панелей. Преимущества этого материала заключаются еще и в том, что по сравнению с бетоном и кирпичом он очень легкий. К примеру, 1 м2 весит всего 18 кг. Теплотехнические характеристики стен, изготовленных из сэндвич-панелей толщиной 170 – 180 мм, совпадают с таковыми у стены из кирпича, имеющей толщину полтора метра. Использовать этот материал можно в очень широких температурных диапазонах от – 60 до + 50 градусов. Соединять между собой сэндвич-панели различной формы можно посредством крепления под шпонку или саморезов, которые имеют длину до 30 см.
Как правило, применяют сэндвич-панели при строительстве зданий и сооружений с использованием каркасной технологии строительства. Из них возводят стены внутренние перегородки и кровлю. Нанесение штукатурки на сэндвич-панели не представляет никакого труда. Другие строительные отделочные материалы тоже прекрасно сочетаются с сэндвич-панелями поэтому внутренняя и наружная отделка поверхности ни у кого не вызывает никаких проблем. Обработка сэндвич-панелей из OSB плиты очень проста. Изменять форму панели можно с использованием обычной ручной электрической пилы, которая позволяет достаточно быстро и легко их разрезать по соответствующим чертежам здания.
Дом, который строят из таких панелей, имеет совершенно ровные углы и стены и получается комфортным для проживания и теплым. Такой материал весит очень немного, поэтому построить дом из него можно, привлекая лишь несколько человек и не используя специальную подъемную строительную технику. Плюсом является то, что для установки дома не требуется заглубленный дорогой фундамент. Такая технология позволяет экономить финансовые средства при строительстве дома.
Монтаж ПВХ-откосов своими руками
Как и все строительные работы, монтаж пластиковых откосов начинается с предварительной подготовки, в процессе которой приобретаются нужные для данной работы материалы и инструменты.
Какие необходимы материалы и подручный инструмент:
П и F-образные профили
- Пластик для откосов толщиной не менее 8 мм.
- П-образная стартовая полоса из пластика.
- F-образный пластиковый профиль.
- Материал для утепления: минеральная вата, монтажная пена.
- Деревянная рейка.
- Дрель под саморезы.
- Строительный уровень.
- Рулетка.
- Шпатель.
- Цементный раствор.
- Саморезы длинные — 95 мм, саморезы-клопы — 4,5 мм.
- Малярный нож.
- Силиконовый герметик.
- Ножницы по металлу.
- Строительный степлер.
Далее подготавливается рабочая поверхность: со старых откосов снимаются остатки обоев или старой штукатурки, поверхность обрабатывается противогрибковым средством. Если во время установки металлопластикового окна со стороны улицы образовались щели, их требуется заделать цементным раствором. Данная процедура необходима для закрытия монтажной пены от губительных для нее солнечных лучей и уплотнения наружных монтажных швов.
Этапы монтажа откосов из пластика
- В первую очередь, по верхней и боковым сторонам оконных проемов устанавливаются деревянные рейки. Они фиксируются длинными шурупами (95 мм) и крепятся таким образом, чтобы их край не выступал за уровень стены. Отверстия для шурупов сверлятся с помощью дрели. Шурупы изначально не закручиваются до конца. Оформив данным образом все стороны оконного проема, проверяем положение реек строительным уровнем. Это необходимо для создания идеально ровных откосов. После чего шурупы затягиваются до конца.
- Стартовая П-образная полоса с помощью саморезов-клопов прикрепляется вдоль внешнего края окна. Стыки П-образных полос должны быть ровными и гладкими, небольшие выступы срезаются малярным ножом. У П-образного профиля имеется желоб, в который и будет вставляться откос из пластика.
- Далее необходимо установить F-образный профиль. Монтаж данного профиля должен быть выполнен так, чтобы его паз был установлен напротив паза П-образной стартовой полосы. Паз F-образного профиля, находящийся выше окна, необходимо срезать. Верхняя часть данного профиля располагается внахлест. После точной стыковки лишние части F-полосок срезаются ножницами по металлу. F-профиль крепится к деревянным рейкам с помощью строительного степлера. Крепится та часть конца профиля, которая находится ближе к деревянной рейке. F-профиль, в первую очередь, играет роль декоративного элемента.
- Теперь можно переходить к установке панелей в пазы. Но перед этим требуется с предельной точностью замерить и также точно отрезать пластик. Одновременно с монтажом откосов прокладывается минеральная вата. Необходимо внимательно следить, чтобы утеплитель лег ровно. Если места стыков всей конструкции не получились идеально ровными, можно воспользоваться для затирки дефектов белым силиконовым герметиком.
Сэндвич панели для оконных откосов могут устанавливаться и по немного другой технологии. Отличие ее от описанной выше состоит в том, что после монтажа стартового профиля в него сразу устанавливаются отрезанные по размеру сэндвич панели, противоположный край которых крепится саморезами к деревянным рейкам по диагонали. Далее производится установка F-профилей и стыки покрываются герметиком. Как выполнить такую работу наглядно показано на видео.
Монтируем откосы ПВХ самостоятельно. Инструкция по монтажу.
Watch this video on YouTube
На этом установка откосов из сэндвич панелей заканчивается. Результат порадует вас, если при работе, выполняемой своими руками, вы будете соблюдать следующие рекомендации:
- Монтаж откосов начинать с верхнего элемента.
- Если возникнет необходимость применения монтажной пены, помните, что при застывании она расширяется и начинает давить на конструкцию.
- Излишки силиконового герметика убирайте кусочком пластика.
- Выбирайте пластик только с отличными качественными показателями.
- До завершения установки ПВХ откосов не рекомендуется снимать с окна защитную пленку.
- Чтобы пластиковая конструкция не пострадала и не потеряла своей целостности, оставьте ее в покое на 16 часов.
- Внимательно изучите информацию о грамотной установке откосов и последовательности этапов работ.
Готовые оконные откосы из пластика
Установка пластиковых откосов на окна своими руками, не используя для этого стартовый профиль, является еще одним из вариантов. Для этого по периметру окна в монтажной пене делается небольшое углубление, куда затем вставляется сэндвич панель. Данная технология представлена на видео.
Монтаж откосов без ПВХ уголков (полная версия)
Watch this video on YouTube
Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками
Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

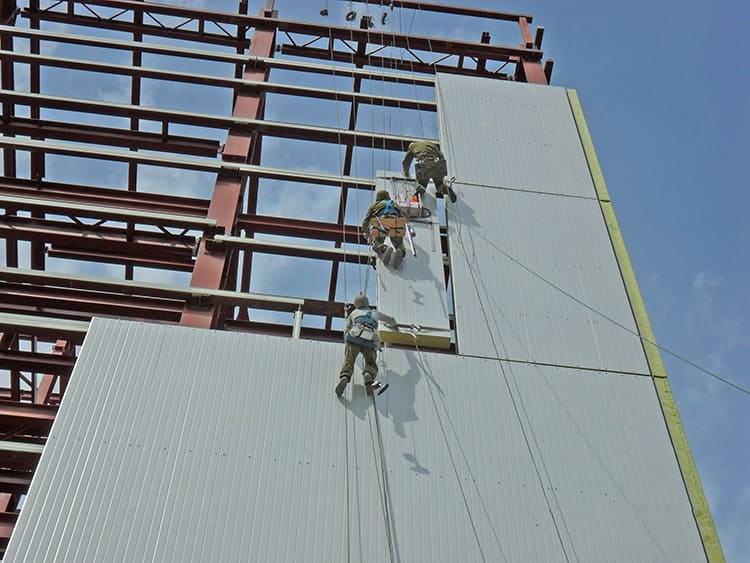

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru
Подъём панелей и установка в проектное положение
Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.
Порядок монтажа может отличатьсяФОТО: km812.ru

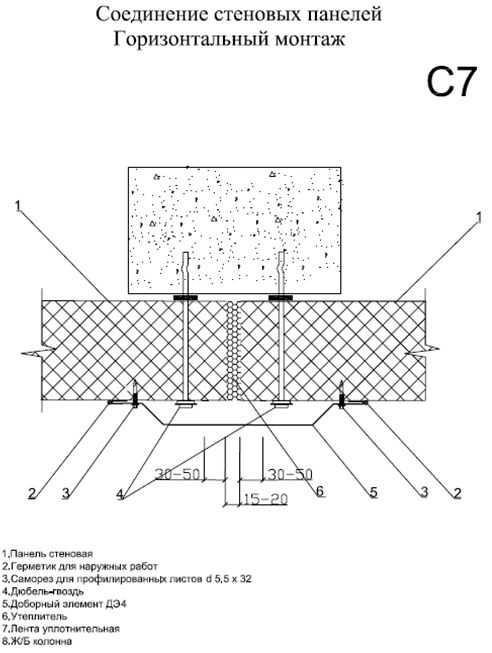

Продольный стык
Технология монтажа включает следующие основные этапы:
| Иллюстрация | Описание действия |
 | Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи |

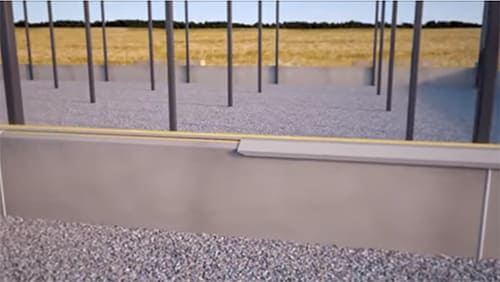

 | На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм |
 | Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей |

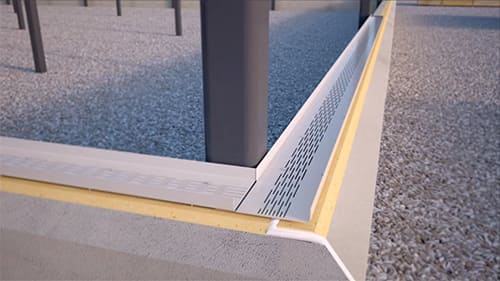

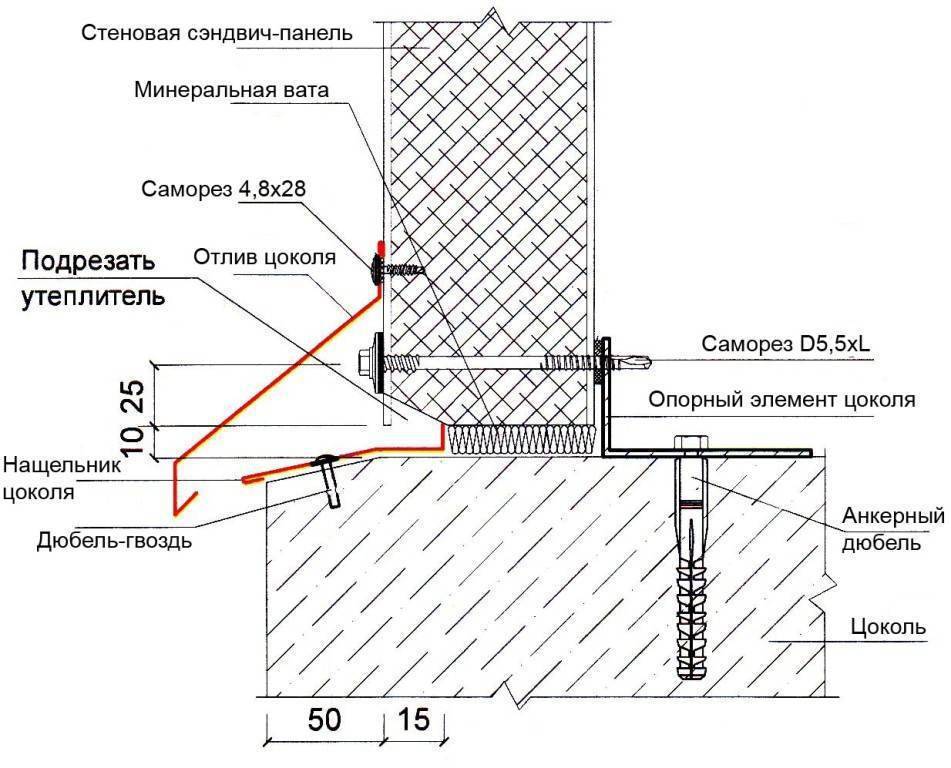

 | Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент. |
 | Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм |
 | Устанавливаем минераловатную изоляцию. Элементы укладываем встык |
 | Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º |
 | На колоны крепим уплотнитель, отступив от наружного края 20 мм |
 | Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны |
 | Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик |
Поперечный стык
Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.
Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru
Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:
Watch this video on YouTube
Крепление
Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.
Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru
Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.
Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:
Watch this video on YouTube

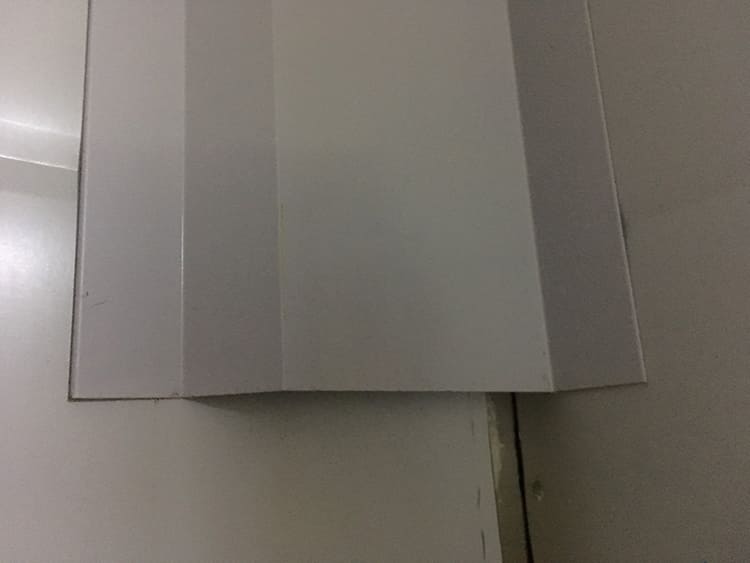

Монтаж фасонных элементов
После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.
Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.
Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru
Технология монтажа сэндвич панелей видео
Сэндвич-панели: правила установки стеновых панелей
Серьезную конкуренцию на строительном рынке сегодня создают сэндвич-панели. Высокий спрос на готовый продукт объясним наличием у него целого ряда преимуществ. Сравнительно недорогой материал обеспечивает быстрый монтаж/демонтаж, имеет хорошие показатели теплоизоляции, прочен и долговечен. Применение стеновых сэндвич-панелей сокращает сроки строительства и расходы на него.
Монтаж
Первый этап монтажных работ заключается в проверке металлического каркаса будущего здания и цоколя (геометрия, вертикальность и прочее). Кроме того, необходимо убедиться в наличии нужного количества стройматериала и специальных инструментов. К монтажу стеновых сэндвич-панелей приступают после того, как на возведенный цоколь будет уложена гидроизоляция.
Особенность работ заключается в том, что сэндвичи предусматривают как горизонтальную, так и вертикальную установку. В первом случае рекомендуется ограничить длину панелей до 6 м. При горизонтальной раскладке фиксацию элементов начинают с угла. Как было уже отмечено, поверх цоколя укладывают гидроизоляцию в два или более слоев, устанавливают нащельники отлива, сохраняя зазор в 20 мм между гидроизолирующей поверхностью и панелью. Последняя из них фиксируется пазом вниз к колоннам или к стойкам фахверка. Сборку осуществляют с использованием специальных крепежных элементов – шурупов, количество которых определяется действующей документацией.
Оставленный ранее зазор заполняется уплотнительной лентой либо монтажной пеной. В процессе работы проверяют правильность установки и по вертикали, и по горизонтали специальными измерительными приборами. Вертикальные стыковочные участки уплотняют монтажной пеной, а угловые – минватой. Монтаж нащельников выполняют:
внахлест;
с использованием вытяжных заклепок;
согласно разработанной схеме;
с подгонкой и подрезкой фасонных элементов;
с последующей герметизацией стыков.
Качественный монтаж стеновых и кровельных сэндвич панелей обеспечивается последовательностью действий и соблюдением главных правил технологии
При горизонтальной установке важно фиксировать разгрузочные ригели каждые 9 метров (в среднем)
Основные моменты вертикальной раскладки:
#8212; рекомендуемая длина панелей – не менее 8 м;
#8212; расположение стройматериала по вертикали зрительно увеличивает высоту стен, поэтому является оптимальным решением при возведении невысоких зданий;
#8212; начало работ с угла сооружения либо от центра к краям. Последний вариант снизит расход (в плане обрезки). Крепление осуществляют снизу вверх с использованием саморезов;
#8212; монтаж и сборка стеновых #171;сэндвичей#187; может проводиться как при возведенном цоколе, так и без такового;
#8212; первый этап представляет собой укладку гидроизоляции в два слоя на цоколь, установку нащельников с учетом зазора в 20 мм (как и в предыдущем случае);
#8212; утепление стыка выполняют монтажной пеной либо минватой;
#8212; важно обеспечить компенсационный зазор между отдельными ярусами, рекомендуемая ширина – 20 мм;
#8212; разгрузочные ригели устанавливаются через каждые 9 метров;
#8212; с помощью отвеса проверяют точность монтажа по вертикали;
#8212; обеспечивают контроль плотности прилегания гребня в замках;
#8212; далее укрепляют торцевые и угловые элементы, а также нащельники. Для этих целей используют саморез с полукруглой головкой.
Рекомендации профессионалов
Несмотря на достаточно примитивный технологический процесс по установке стеновых сэндвич-панелей, сложности все же возникают. Как правило, они связаны с подборкой крепежных элементов и нужного оборудования. Как показывает практика, грамотно и качественно выполнить монтаж способны разве что профессиональные работники. Расход при подгонке панелей у них минимален, чего не скажешь про новичка-строителя.
Стройматериал используют для обшивки, как несущей конструкции, так и крыши. Каждый отдельный случай требует наличия определенных знаний и учета нюансов. Технология монтажа сэндвич панелей применима для быстровозводимых зданий. Уплотнение продольного соединения между отдельными панелями, установка фасонных элементов, определение необходимого количества крепежей – с этим и многим другим придется столкнуться в процессе проведения монтажных работ. Даже незначительные ошибки недопустимы, вот почему услуги опытных работников в данном случае придутся кстати.
Как самому сделать сэндвич-панели
Технологию изготовления сэндвич-панелей нельзя назвать сложной. Однако она имеет некоторые нюансы, несоблюдение которых может свести на нет все старания. Определенная сложность самостоятельного изготовления заключается в отсутствии специального оборудования – пресса.
Выбор утеплителя и наружного слоя
Вид облицовки зависит от специфики применения. Как правило, собственноручно собранные термопанели задействуют в частном домостроении. Для работы используют древесные плиты ОСП толщиной 9 мм.
Сделать самостоятельно сэндвич-панели из профнастила крайне сложно. Здесь не обойтись без оборудования для работы с металлом и агрегата для прессовки готовых изделий.
При выборе теплоизоляции предпочтение отдают пенопласту или пенополистиролу
Важно грамотно рассчитать толщину утеплителя, отталкиваясь от специфики возводимого здания и климатических особенностей региона. Габариты листов определяют по размерам будущего строения. Необходимо спланировать расстановку панелей так, чтобы минимизировать трудозатраты на раскрой и избежать отходов
Необходимо спланировать расстановку панелей так, чтобы минимизировать трудозатраты на раскрой и избежать отходов.
Требования к клеевому составу
Для изготовления термоплит понадобится полиуретановый клей. В условиях массового производства используют два типа состава:
- двухкомпонентный – полимеризация происходит при контакте полиольного и изоционатного компонента, перед применением клей требует подготовки;
- однокомпонентный – затвердевает в процессе взаимодействия с воздухом.
В домашних условиях используют последний вариант. Однокомпонентный состав практичней в применении и не уступает по адгезивным качествам двухкомпонентному собрату.
Клей для сборки самодельных панелей должен соответствовать следующим требованиям:
- сохранение качеств на протяжении всего срока эксплуатации;
- влагостойкость;
- экологическая безопасность – в составе не должны присутствовать токсичные компоненты;
- стойкость к температурным колебаниям – сохранение свойств в условиях от -40°С до +50°С.
Сборка сэндвич-панелей: пошаговый инструктаж
Перед тем как приступить к изготовлению, необходимо подготовить рабочую зону – место очистить от мусора. Выполнять сборку можно на невысоком столе или соорудить помост на ровном полу.
Этапы сборки сэндвич-панелей своими руками:
- Уложить первый каркасный лист и покрыть его клеем. Состав распределяют равномерно, используя резиновый зубчатый шпатель или распылитель.
- Разместить утеплитель. Работы проводят достаточно быстро, пока клеевой состав не высох.
- Внутренний слой промазать клеем.
- Наружную облицовку уложить на теплоизоляционный материал.
Далее продолжают изготовление – на собранную панель укладывают следующие листы, придерживаясь описанной технологии. Между плитами размещают слой бумаги.
При работе следует придерживаться следующих правил:
- время на распределение клея ограничено – не более 10 минут, иначе состав застынет, и слои не склеятся между собой;
- процесс полимеризации сопровождается вспениванием – в это время надо выполнить сжатие заготовок, необходимое усилие – около 18 т;
- время выдержки под прессом – около 3 часов;
- к срезке кромок и подготовке замковых соединений приступают после полного высыхания панелей – не ранее чем через сутки.
Для работы желательно привлечь помощника. Вдвоем проще укладывать большие листы материалов и можно сократить время на нанесение клея.

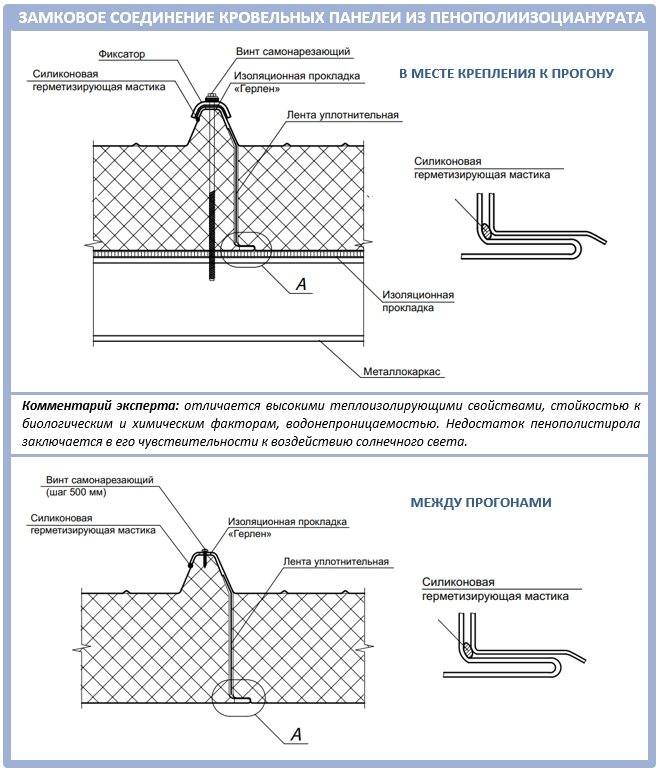

Создание замкового соединения
В условиях производства замки делают автоматическим путем во время прессования изделий. Ручное оборудование такого функционала не имеет, но можно разработать замковую систему своими руками. С одного торца плиты нужно прикрепить деревянный брусок, а с другого – вырезать теплоизоляционный материал. Глубина выемки должна соответствовать толщине вставки.
