Фундамент в землю без опалубки: Плюсы и минусы – как залить, надо ли утеплять и область применения

Заливка ленточного фундамента без опалубки

Перед тем как производить заливочные работы бетонного раствора, выполняют армирование траншеи прутьями, связывая их вязальной проволокой. Для ускорения заливочных работ и приготовления качественной бетонной смеси можно использовать строительные миксеры. Бетонная смесь, приготовленная с использованием такого миксера, получается более однородной, чем замешанная своими руками. К тому же процесс заливки значительно ускоряется.

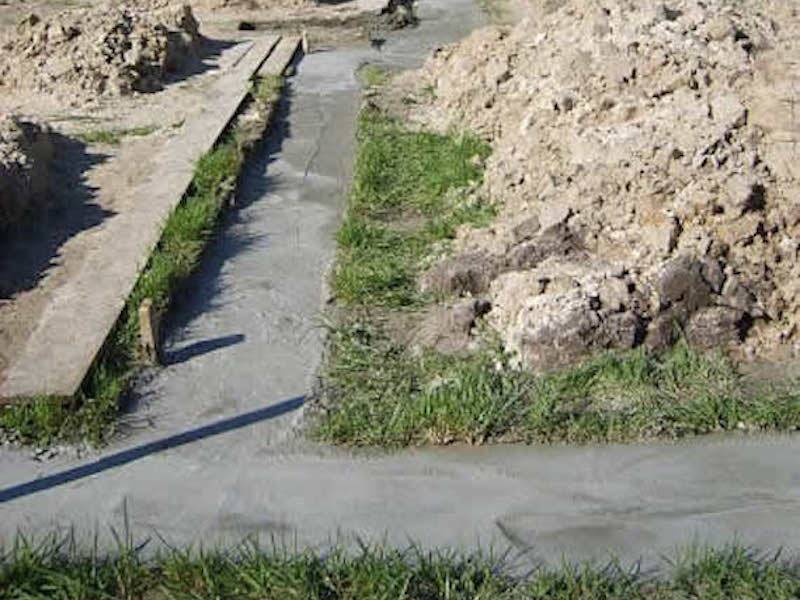

Уже через месяц, когда бетонная смесь окончательно застынет, можно приступать к следующему этапу работ.

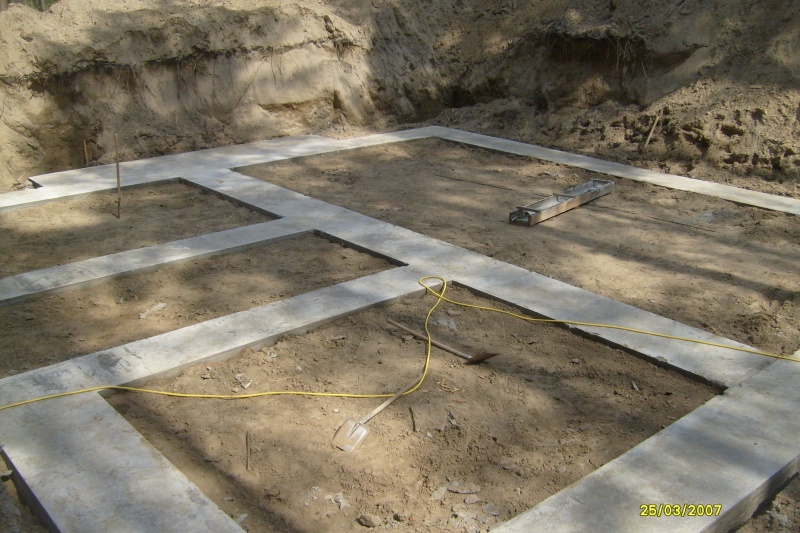

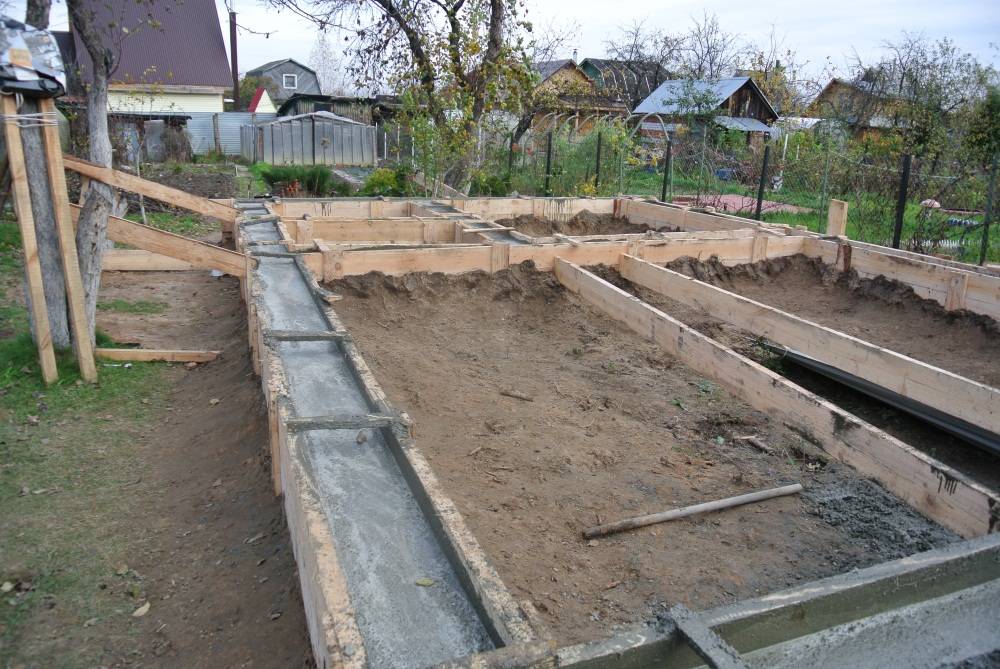

Вот так можно залить ленточный фундамент без опалубки под небольшое строение своими руками. В условиях ограниченности денежных средств при этом исчезает необходимость в привлечении дорогостоящих наемных работников, а также значительно сокращаются расходы на строительные материалы. Заливка такого фундамента происходит гораздо быстрее и значительно экономится время, ведь нет необходимости для сооружения опалубочной конструкции, как это происходит при формировании ленточного фундамента с опалубкой.

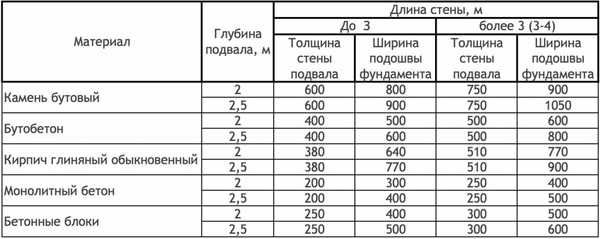

Какая должна быть ширина

Ширина ленты Она зависит от нескольких факторов:

• Толщина и высота несущих стен.
• Вес постройки.
• Несущая способность грунта.

Ширина ленты должна не менее, чем на 100 мм превышать толщину стен. Расчет веса дома — достаточно сложная задача, требующая использования массы табличных данных и норм СНиП. Кроме того, разобраться с несущей способностью грунта на данном участке с достаточной точностью можно только с привлечением геологов-специалистов.

Поэтому расчеты следует поручать профессионалам. Вопрос сложный, для неподготовленного человека он решения не имеет. Можно поступить проще — принять заведомо увеличенную толщину ленты, чтобы гарантированно обеспечить несущую способность основания.

Но этот вариант означает излишний расход материалов и труда, что нерационально.

Как вариант, можно использовать онлайн-калькулятор, с помощью которого получаются нужные данные и значения. Следует пользоваться несколькими ресурсами, чтобы получить максимально точные показатели.

Монтаж арматурного каркаса

Часто каркас собирают в траншее, но намного удобнее изготовить его заранее и расположить в опалубке уже в виде цельного блока. Вот несколько советов, помогающие сделать фундамент действительно надежным:

• Используйте ребристую 12-миллиметровую арматуру в качестве продольных прутьев каркаса (обычно их четыре), для поперечных подойдет и меньший диаметр;
• Края каркаса нигде не должны выступать из опалубки наружу — это со временем приведет к разрушению структуры прутьев;
• Расстояние от верхнего края каркаса до поверхности опалубки должно составлять 20-25 см;
• Для соединения прутьев используйте проволоку, а не сварку, иначе велик риск термического ослабления металла.

На начальной стадии разработки проекта фундамента точно рассчитайте все воздействующие на него продольные и поперечные нагрузки. Именно на основе этих расчетов и проектируется структура армирующих поясов. Установка каркаса выполняется в следующей последовательности:

• В углах траншеи устанавливают вертикальные прутья.
• Дно засыпают песком и гравием, тщательно трамбуют, формируя подушку фундамента.
• Арматурные блоки опускают в опалубку и фиксируют на вертикальных прутьях.
• Положение каркаса тоже нужно контролировать уровнем. Завершая работы, обязательно проверьте прочность всех проволочных креплений.

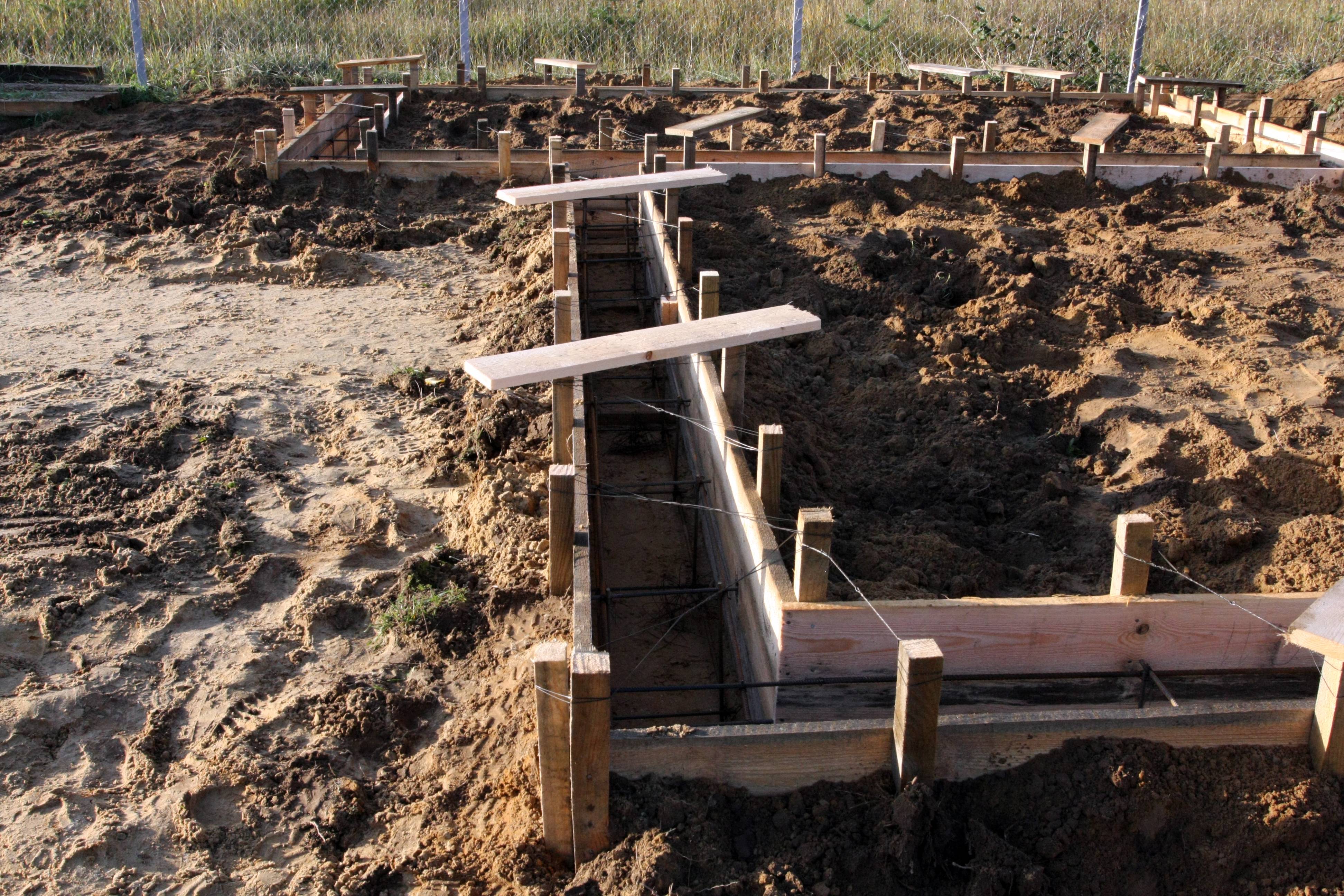

Усиление опалубки предотвращает ее смещение под действием массы бетона и нарушение геометрической формы фундамента.

Существует три метода усиления, каждый из них хорош, но лучше скомбинировать все способы.

Подготовка площадки

Главный показатель подготовительного этана – это правильная оценка состояние грунтового основания. Если проигнорировать исследование почвы, то можно построить ненадежную фундаментную конструкцию, Иногда нет возможности профессионально определить категорию грунтов и сделать анализ почвы, в этом случае рекомендуется самостоятельно провести на площадке геологические изыскания. Для этого достаточно раскопать небольшой шурф или с помощью подручных средств, пробурить пробную скважину и сделать заключение о наличии грунтовых вод, толщине плодородной почвы, плотности грунтов.

После определения типа почвы и проверки состояния несущих грунтов можно приступать к расчистке площадки и вертикальной планировке территории. Завершающим этапом подготовительных работ будет разметка линейных размеров планируемого ленточного фундамента.

Ленточный фундамент в опалубку или землю? Что выбрать

При строительстве жилых домов, как правило, для заливки фундамента устанавливается опалубка. Она необходима для того, чтобы раствор бетона не растекался по всей траншее и не впитывался в грунт. Опалубка позволяет предотвратить осыпание грунта, а также слишком быстрое высыхание раствора. Влага испаряется не так интенсивно, что позволяет созреть бетону, получить крепкое основание для стен. Опалубка над траншеей необходима для капитальных строений и домов, в которых предусматривается строительство подвала или подземного помещения. Работы выполняются поэтапно: траншея — опалубка – фундамент.

Можно ли построить дом без опалубки?

Опалубка для ленточного фундамента в земле не нужна для небольших хозяйственных строений и временных построек. Такой вариант заливки основания уместен только для устойчивого грунта, который не осыпается. Фундамент изготавливают прямо в земле. В каких ситуациях рационально заливать бетон в землю или в опалубку?

После демонтажа опалубки остается пространство, куда легко устанавливается гидроизоляция. Как залить фундамент без опалубки? Рационально ставить опалубку на плотных и глинистых почвах, но только для небольших и легких строений.

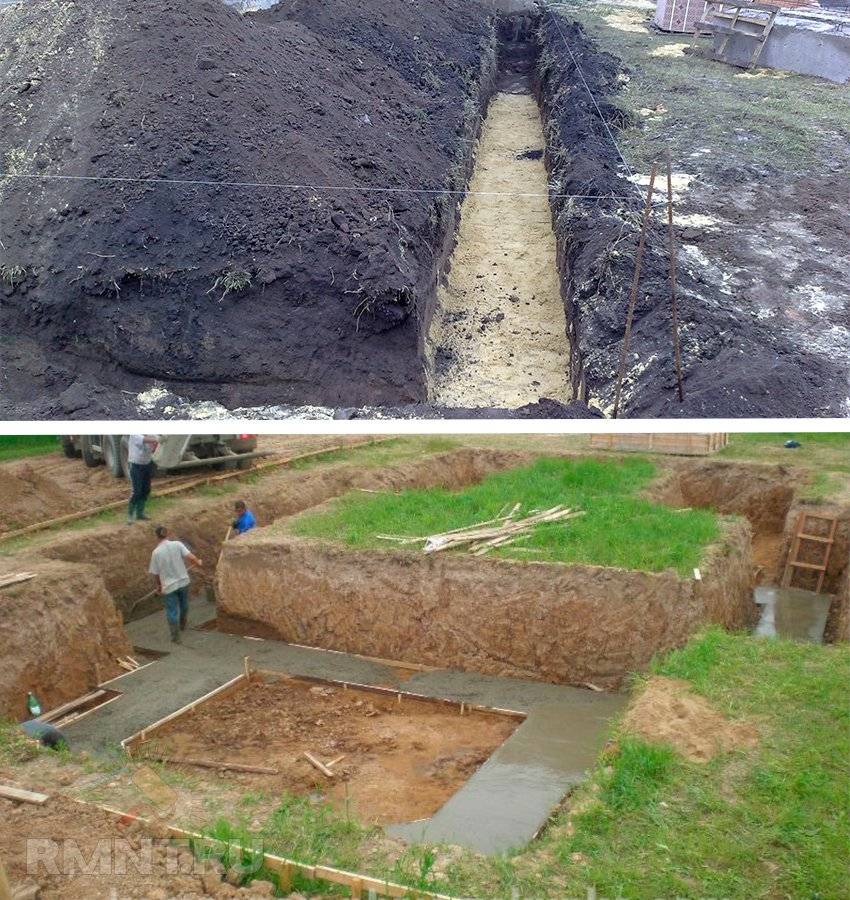

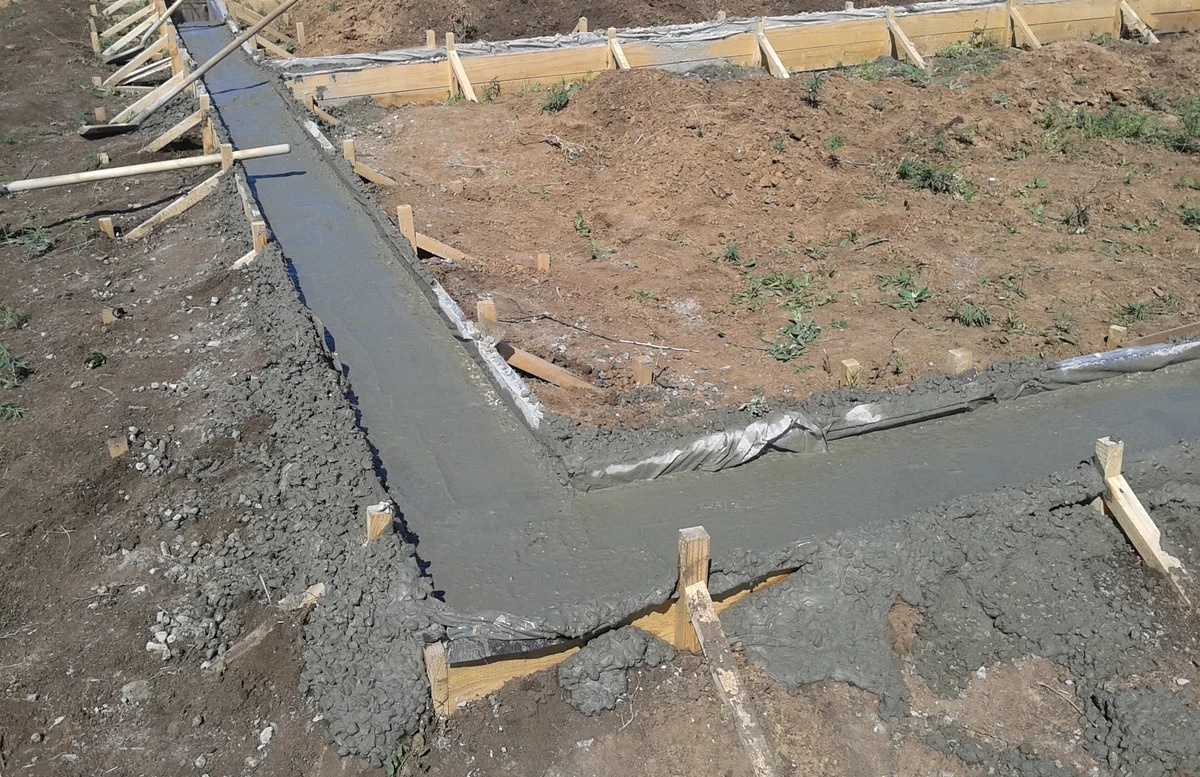

При заливке фундамента в земле грунт используется как опалубка. Для изготовления раствора необходимо использовать цемент не ниже М 300. Работы выполняют в теплое время, при отсутствии заморозков. Заливка бетона в землю без опалубки включает такие этапы:

• выкапывание траншеи под фундамент;
• укладка подушки из песка;
• заливка раствора в траншею.

Варианты выполнения НЗЛФ

Соорудить НЗЛФ под хозяйственные строения или жилой дом на даче можно несколькими способами.

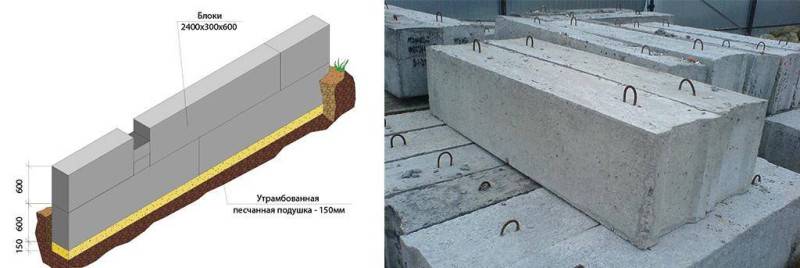

Сборный ленточный фундамент

Такое основание чаще всего выполняется на низкопучинистых песчаных почвах. В качестве материала используются ФБС-блоки.

Не рекомендуется обустраивать сборный фундамент на пучинистых грунтах, т.к. выталкивание и проседание бетонных блоков в период морозного пучения будет осуществляться неравномерно.

ФБС блоки удобно монтировать за счёт монтажных зазоров и петель, что заметно ускоряет сборку ленточного основания.

Основные требования к обустройству сборной фундаментной конструкции:

• под основание делается подсыпка;
• ФБС устанавливаются в одной плоскости;
• для соединения отдельных плит используются стальные закладные детали (свариваются между собой) или раствор на основе цемента марки М200/300;
• желательно дополнительно усиливать такой фундамент при помощи металлического каркаса.

Преимущества сборных фундаментных конструкций:

• простота монтажа;
• минимальные временные затраты на строительные работы;
• нет необходимости в обустройстве опалубки, приготовлении и заливке бетона;
• низкая себестоимость конструкции.

Недостаток: тяжелые бетонные блоки вручную не установить, поэтому необходимо нанимать строительный кран.

Монолитный

Под монолитную основу из бетона предварительно монтируется опалубка. Такое основание можно использовать для возведения частных жилых домов на пучинистых почвах, но с обязательной подсыпкой под фундамент и обустройством эффективной дренажной системы.

Отличается долговечностью и устойчивостью на подвижных грунтах.

Преимущества монолитного НЗЛФ:

• возможность возведения основания любых параметров;
• все строительные работы можно выполнить своими силами без специального строительного оборудования, привлечения опытных рабочих;
• низкая себестоимость.

Недостатки: большие трудозатраты, время застывания бетонной массы — до 30 суток.

Комбинированный

Незаглубленный ленточный фундамент можно делать комбинированным:

• основание столбчатого типа — фундаментная лента монтируется на столбы, вкопанные в грунт;
• сборно-монолитная основа — часть фундамента возводится с помощью ФБС-плит, другая часть заливается бетонным раствором с использованием опалубочной конструкции.

Нецелесообразно применять комбинированные конструкции оснований под небольшие постройки.

Ленточный фундамент в земле без опалубки: порядок выполнения работ

Прежде чем залить фундамент в землю без опалубки, рекомендуется тщательно исследовать качество грунта. Плодородные пласты земли и пучинистый грунт не пригодны для фундамента в траншее без опалубки. Такой грунт может преподнести неожиданные неприятные сюрпризы после возведения дома. Определить качество почвы достаточно трудно, поэтому такой вид строительства не всегда технически оправдан.

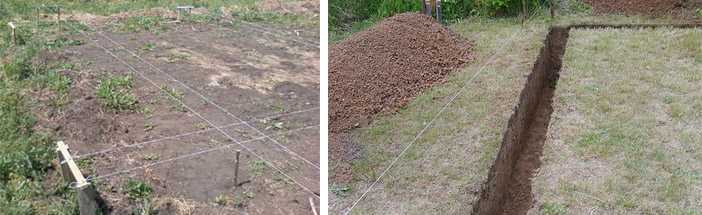

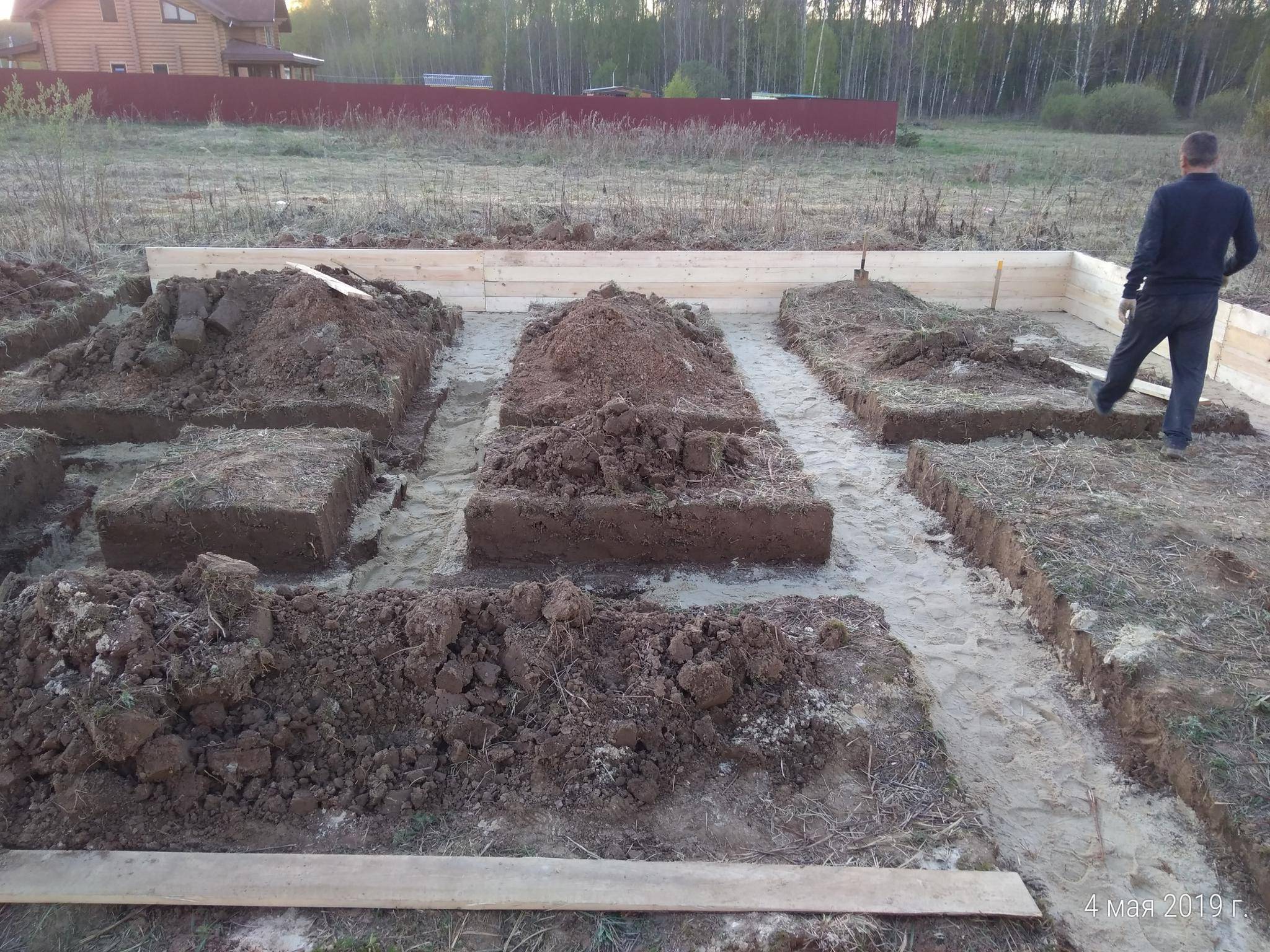

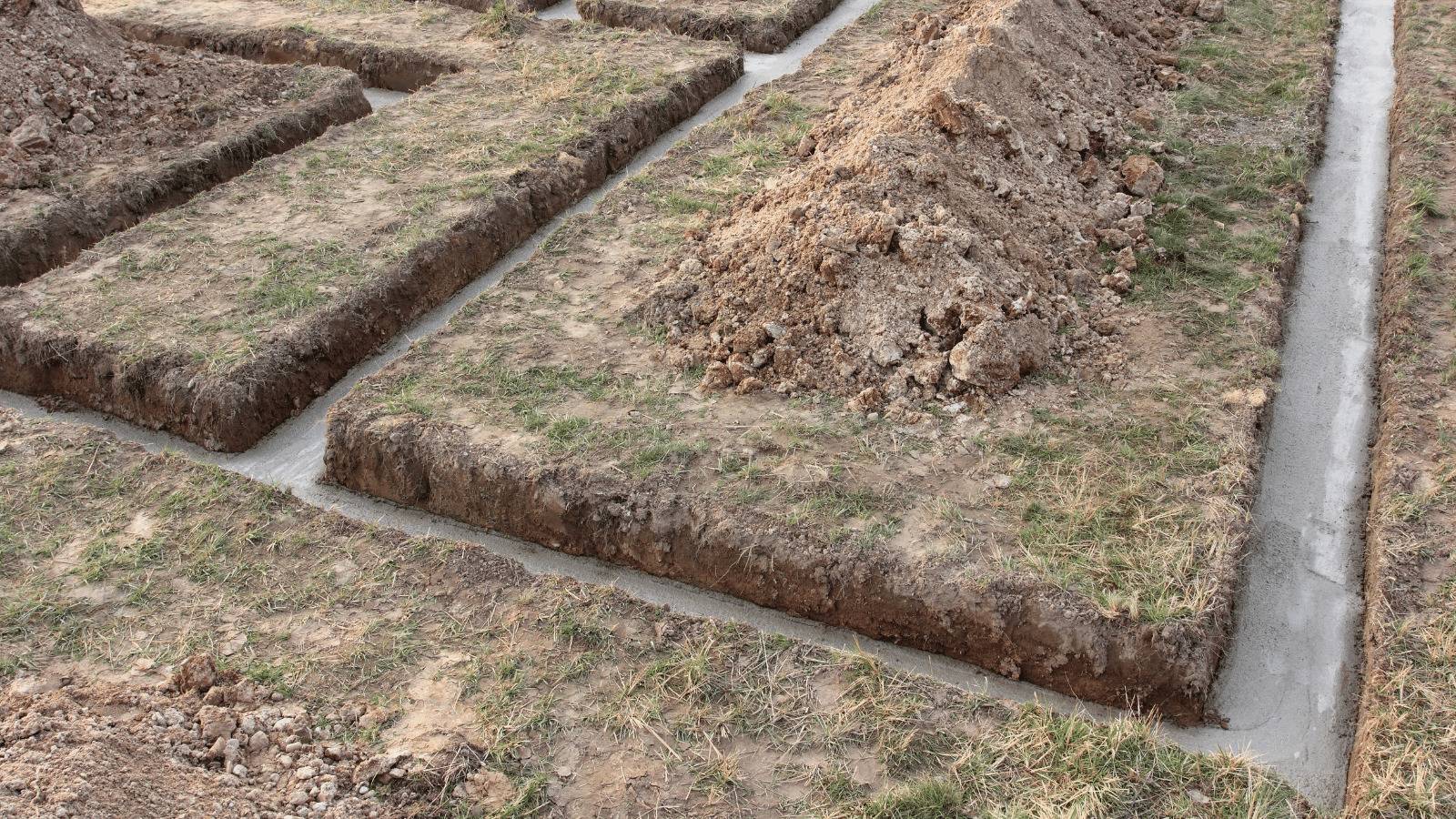

Подготовка траншеи

Фундамент без опалубки в земле должен быть шире толщины возводимых стен примерно на 20-30 см. Траншея роется на глубину 80-100 см. На дне ее нужно сформировать амортизационную подушку. Для этого по всей длине вырытой ямы насыпают слой песка толщиной 10-20 см. Поверх песка рекомендуется, но не обязательно, уложить слой мелкого гравия, при этом песчаную подушку можно оставить толщиной 7-10 см. Подушку тщательно утрамбовывают виброплитой либо вручную.

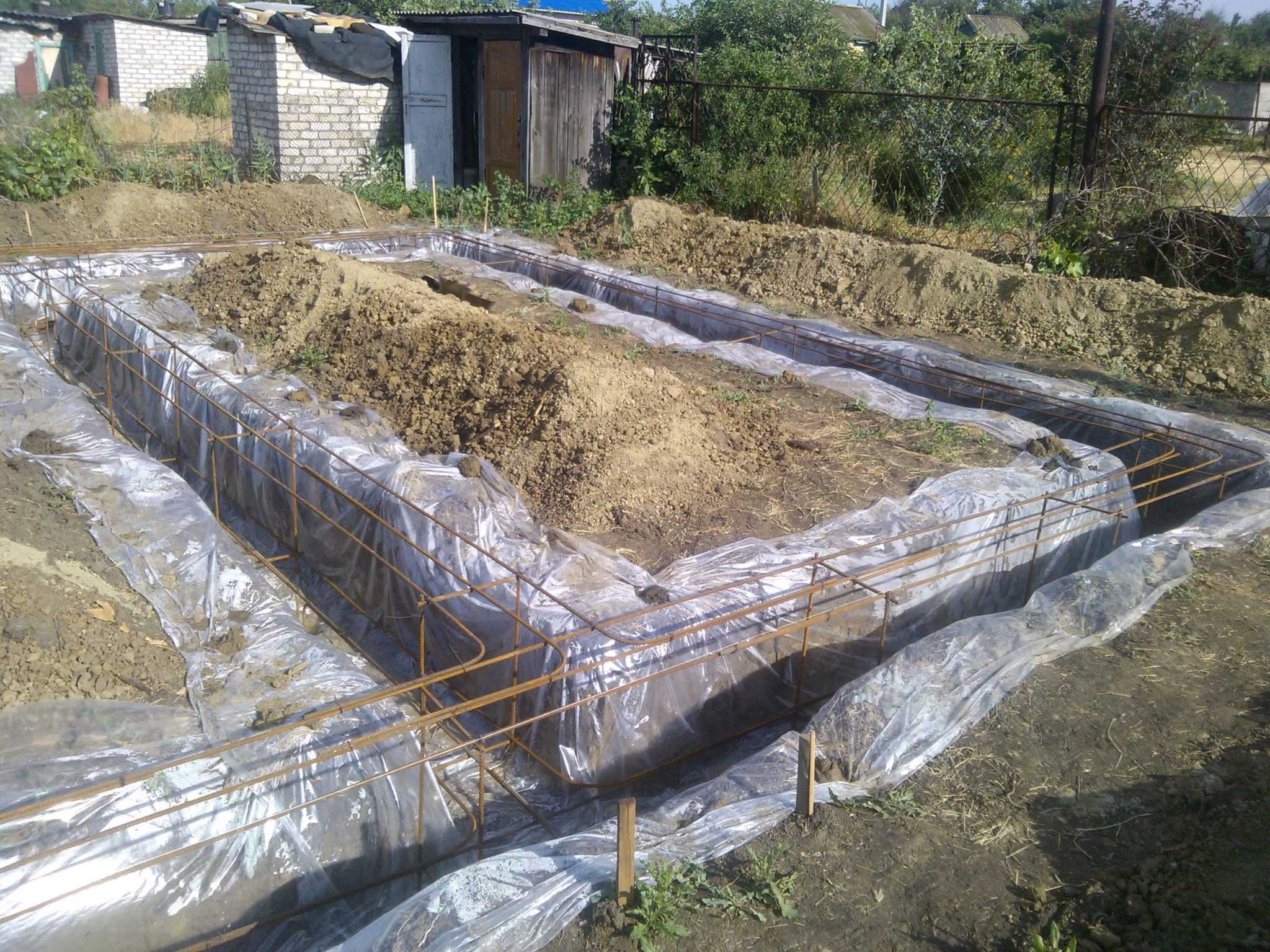

Укладка геотекстильной пленкой

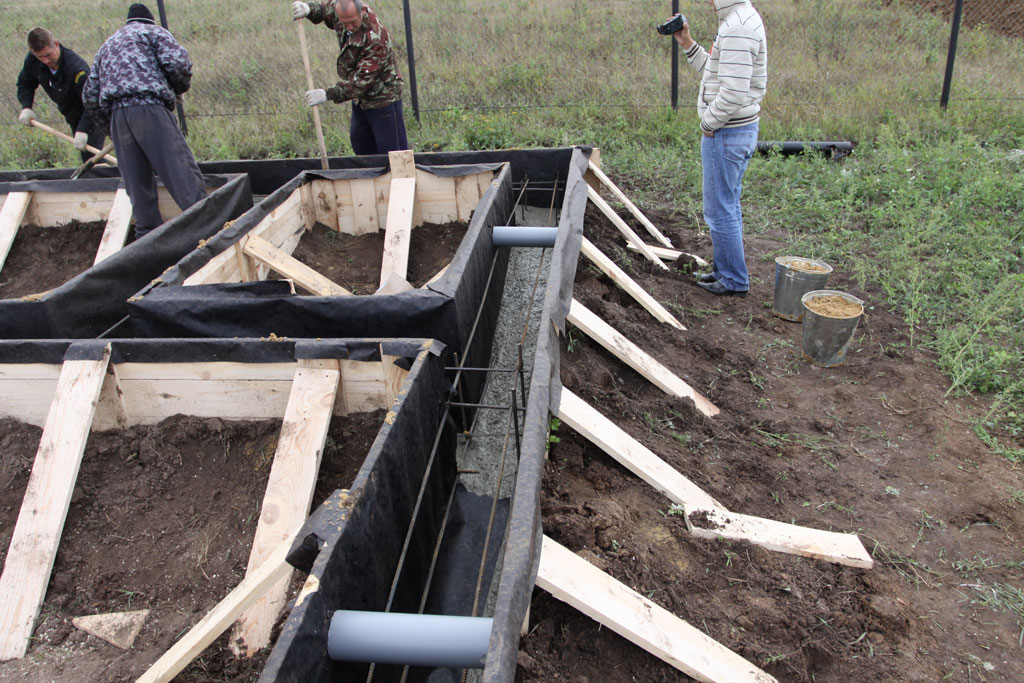

Можно ли опалубку заменить геотекстильной пленкой? Такую замену можно сделать, но залитое бетоном основание будет расцениваться, как ленточный фундамент без опалубки. Пленку используют толщиной не меньше 200 мкм. Ее укладывают на стены траншеи, проклеивая стыки с двух сторон строительным скотчем. Пленка служит барьером, не позволяя бетонному молочку испариться до затвердения бетона. Рекомендуется поверх уложить рубероид внахлест.

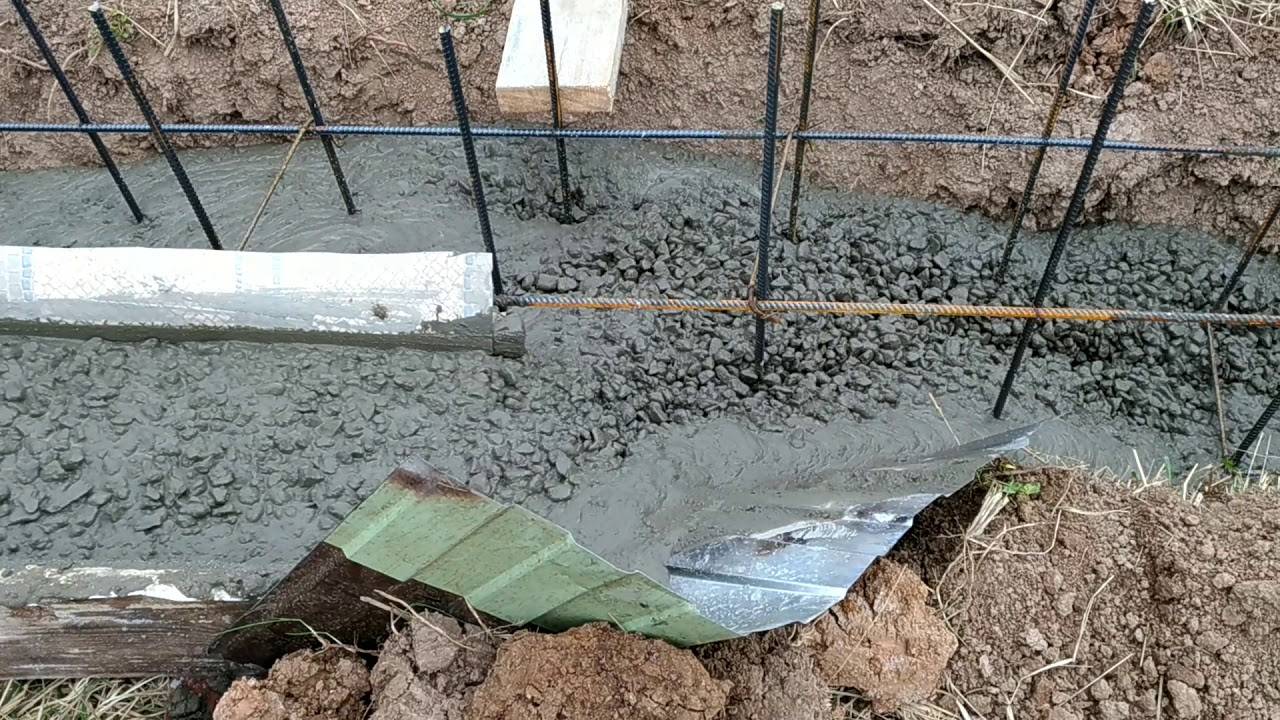

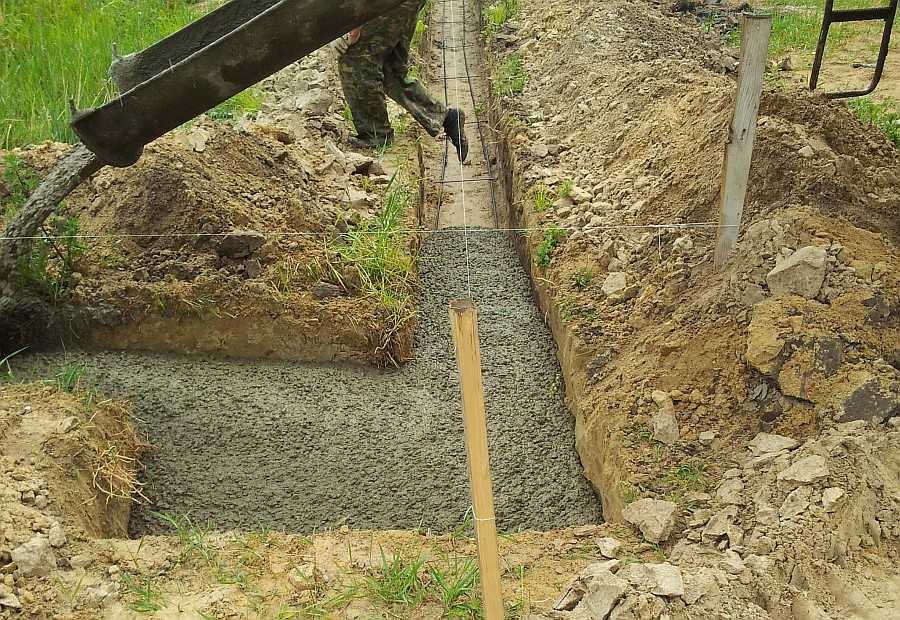

Армирование и заливка бетона

Заливку фундамента производится только после армирования. Армирование не даст ему проседать и разрушаться. Для этого арматуру укладывают внутрь траншеи вдоль и поперек, соединяя ее специальной проволокой. Затем заливают бетон в землю без опалубки. Используют цемент не ниже М 300. Соотношение цемента и писка 1:4, в этот раствор добавляют 4 единицы щебня. Если заливка бетона происходит в холодное время, рекомендуется повысить марку цемента. Это поможет снизить потерю тепла при высыхании раствора. Так же можно добавлять специальные добавки в раствор.

Видео заливки фундамента

Фундамент это самая важная часть здания. К его изготовлению стоит отнестись особенно серьезно. для этого есть несколько видов опалубки. Виды .

Опалубка — специальная конструкция, разборная или несъемная, создающая объемную форму для заливания бетона при изготовлении бетонных и железобетонных изделий. Сфера .

Фундамент является основной частью любого здания

Важно, чтобы он был ровным по горизонтали и вертикали. Во многом это зависит от

Монолитная плита для фундамента обладает массой преимуществ. Единая плита способна выдерживать колоссальные нагрузки. Даже воздействие грунтовых вод не подвергает конструкцию .

Любое строительное сооружение не прослужит положенный срок и придет в негодность, если не установить его на правильно подготовленный фундамент. Наиболее часто применяемый вариант заливки фундамента – опалубочный. Но все чаще, в связи с ростом цен на стройматериалы, люди стремятся максимально сэкономить. Один из способов добиться экономии – выполнение заливки основания в землю без опалубки.

Рассмотрим подробно, какими преимуществами обладает этот метод, как производится заливка бетона, и готовится раствор.

Строительство, в фундаменте которого опалубка не используется, имеет определённые ограничения

Советы

Для изготовления бетона используют только чистый щебень и песок

• В условиях высокого УГВ главная опасность кроется в большом содержании в грунтовых водах сульфатов, разрыхляющих бетон. Поэтому для раствора лучше использовать сульфатостойкий портландцемент 500 марки.
• Глубина заложения основания в условиях, когда УГВ ниже точки промерзания менее чем на 1,5 м, должна быть в пределах 0,7-1 м. Это касается только супесей и песков. Для суглинков глубина заложения должна быть ниже расчётной точки на 200-300 мм либо на одной отметке с ней.
• При строительстве на влажной глине подошву делают толще самого фундамента, а стенки конструкции устраиваются с небольшим наклоном. Так основание будет лучше сопротивляться боковому воздействию сил пучения.
• Для изготовления бетона используют только чистый щебень и песок. Раствор должен быть не текучим, а вязким. Для повышения пластичности можно использовать пластификаторы, которые добавляются в воду.
• Чтобы бетонный раствор имел водоотталкивающие свойства, в его состав можно ввести «Пенетрон Адмикс». Эта сухая смесь способна повысить прочность бетона на 15 процентов.

Требования к опалубке

Заливка фундамента зимой с помощью прогрева

Пожалуй, единственный способ сделать фундамент в любую зимнюю погоду – это заливка бетона при помощи специальных нагревательных элементов.

Стоит сразу сказать, что процесс этот крайне дорогостоящий ввиду того, что требует затрат большого количества не только энергоресурсов. На объекте постоянного должны находиться высококвалифицированные специалисты, которые будут контролировать весь цикл заливки фундамента.

Особенности заливки бетона с прогревом:

1. Прогрев бетона требует хорошей распределительной электрической системы, так как при работе она будет испытывать высокие нагрузки от больших токов потребления.
2. На всех этапах работ на объекте требуется нахождение квалифицированного электрика. Связано это с повышенной опасностью поражения кого-либо электрическим током от открытых токопроводящих нагревательных элементов.
3. Фундамент в местах прогрева обязательно следует утеплять опилками и огораживать специальным тентом, чтобы сформировать вокруг определённый микроклимат и свести утечку тепла к минимуму.
4. На протяжении всех работ ведётся специальный журнал прогрева, в который заносятся данные о температуре возле поверхности бетона. В последние дни эти данные будут проверяться на соответствие нормам, и по ним будет делаться вывод о соответствии конечного продукта всем стандартам качества. Ведь если в какой-то момент что-то пойдёт не так, нужно в оперативном порядке принимать меры.

Оборудование для прогрева бетона

При таком точном технологическом процессе контроль просто обязателен. Всегда нужно помнить, что если зимой промерз бетон, то после зимы станет заметно, как он крошится. После завершения прогрева бетона тент желательно не убирать 2-3 недели, утеплитель же и опалубку не стоить убирать вплоть до начала строительного сезона.

Свайный фундамент также можно заливать по данным технологиям. Главное, соблюдать технику безопасности и все необходимые нормы, тогда основание будет прочным. Если бетон залит некачественно, он крошится, трескается и просто несёт в себе опасность для жизни.

Схема устройства свайного фундамента

Каждый компетентный специалист скажет, что экономия всегда приводит к снижению конечного качества продукта.

Специалисты советуют не заливать фундамент зимой, кроме случаев, когда от этого зависит срок сдачи объекта, и когда есть в наличии грамотный специалист, способный без проблем произвести данную работу от начала и до конца.

В частном доме лучше подождать до апреля-мая, потом спокойно за неделю залить фундамент и уже к лету начать капитальное строительство коробки дома.

Расчет параметров фундамента

Инструкция по заливке

Прежде чем приступить к работе, нужно детально изучить все технологические рекомендации экспертов-строителей о том, как правильно залить фундамент под дом. Даже если устройство основания буду выполнять подрядчики, полученная информация позволит вам со знанием дела контролировать рабочий процесс.

Заливка фундамента своими руками производится в несколько этапов:

• сооружение опалубки;
• изготовление армирующего каркаса;
• бетонирование.

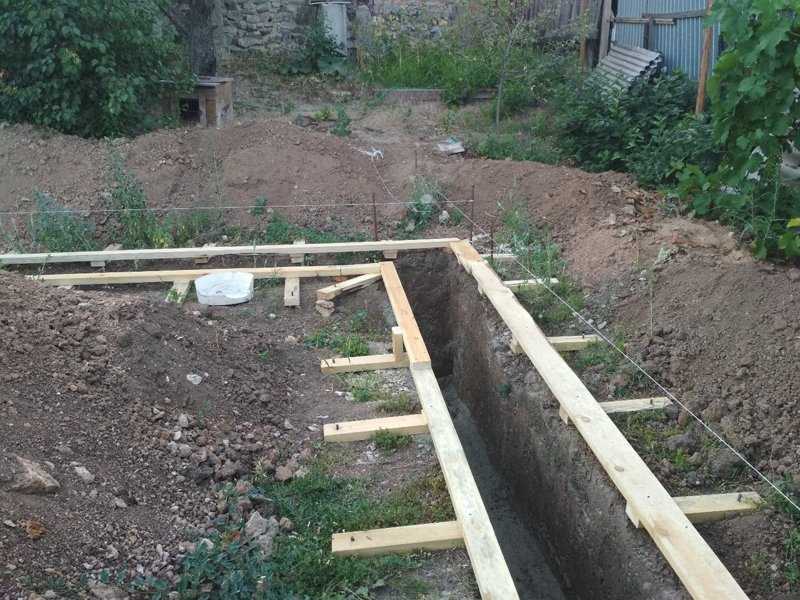

Сборка опалубки

Перед тем как залить фундамент под дом своими руками, нужно правильно собрать и установить опалубку. Эта конструкция состоит из деревянных щитов, установленных вдоль траншеи. Они будут служить для формирования бетонного основания. Каркас должен быть достаточно жестким, чтобы выдержать давление бетонной смеси.

Фото 10. Опалубка для плитного фундамента

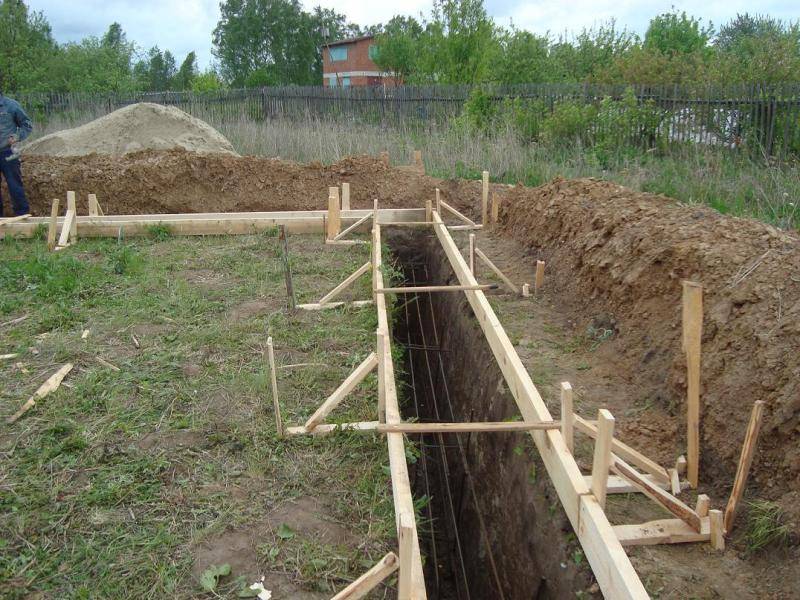

Щиты необходимо выставлять непосредственно по краю выкопанной траншеи без зазоров, через которые может вытекать бетон. Крепление осуществляется с помощью забитых в грунт брусков, параллельно стоящие конструкции крепятся между собой перемычками. С наружных сторон щиты распираются брусками, как показано на фото 11.

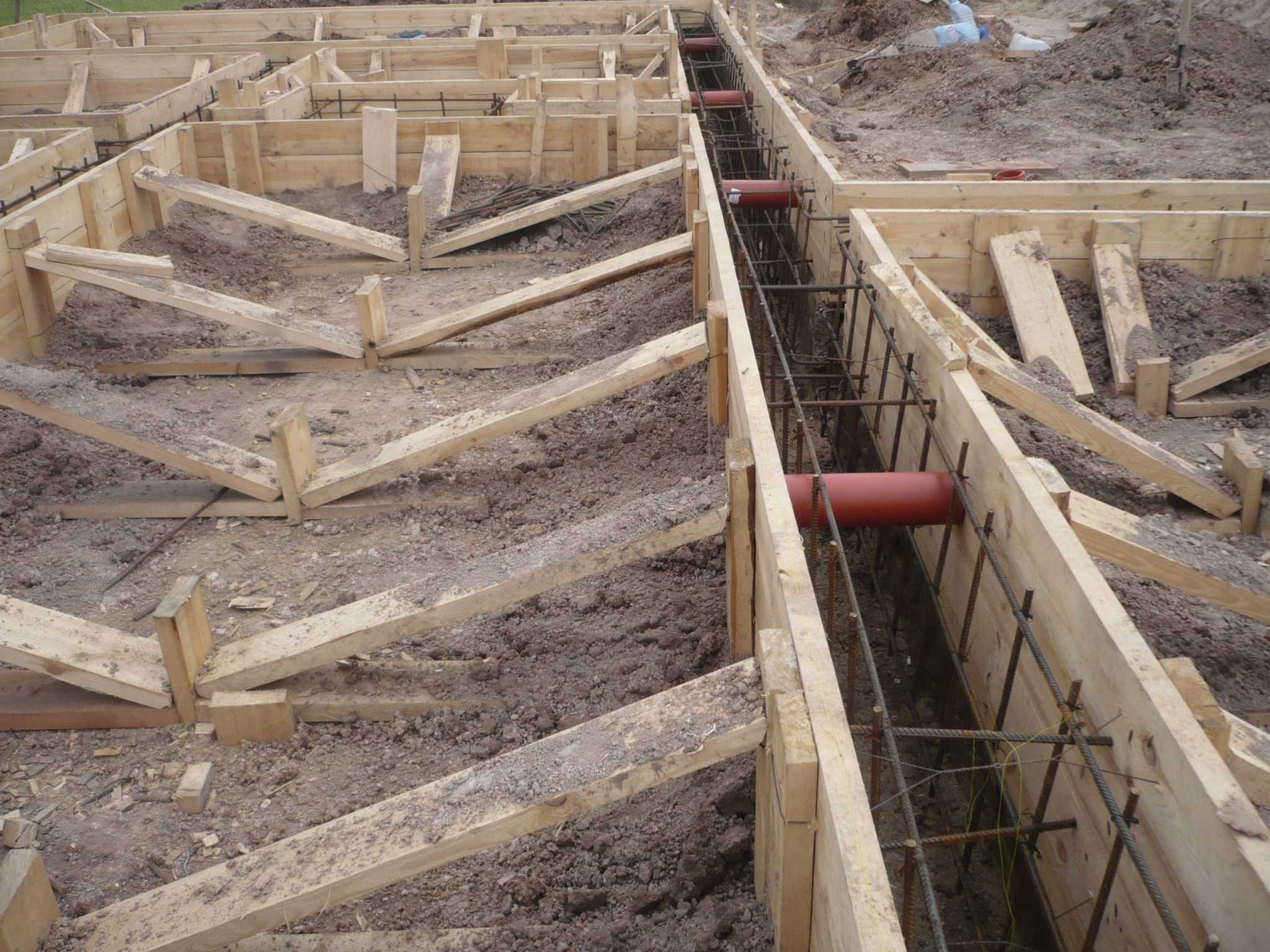

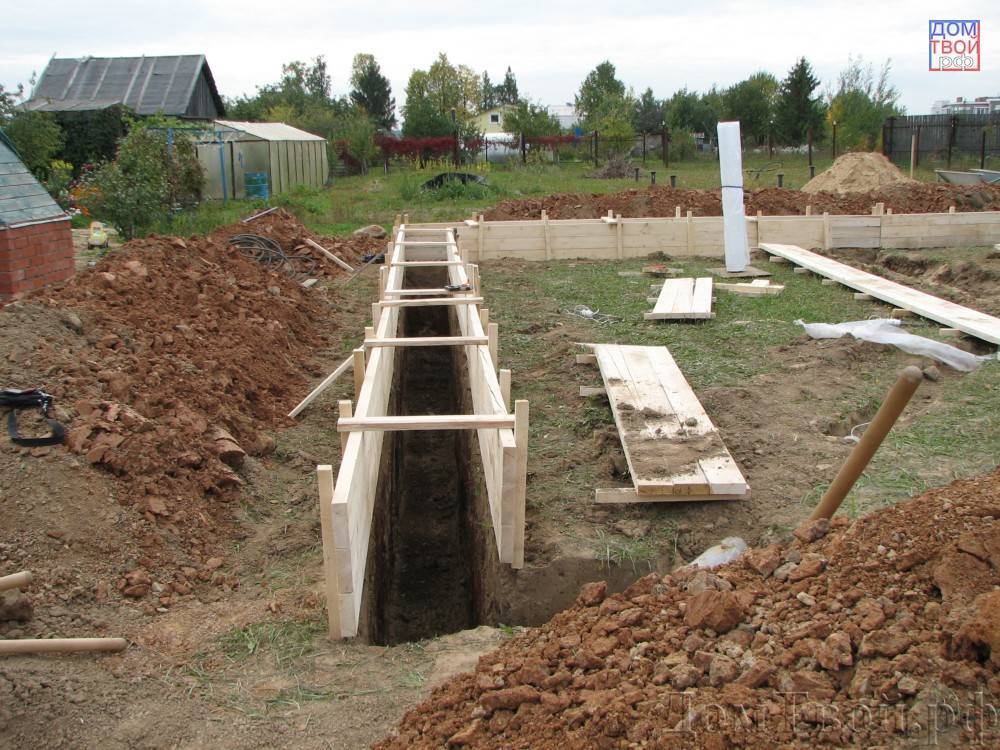

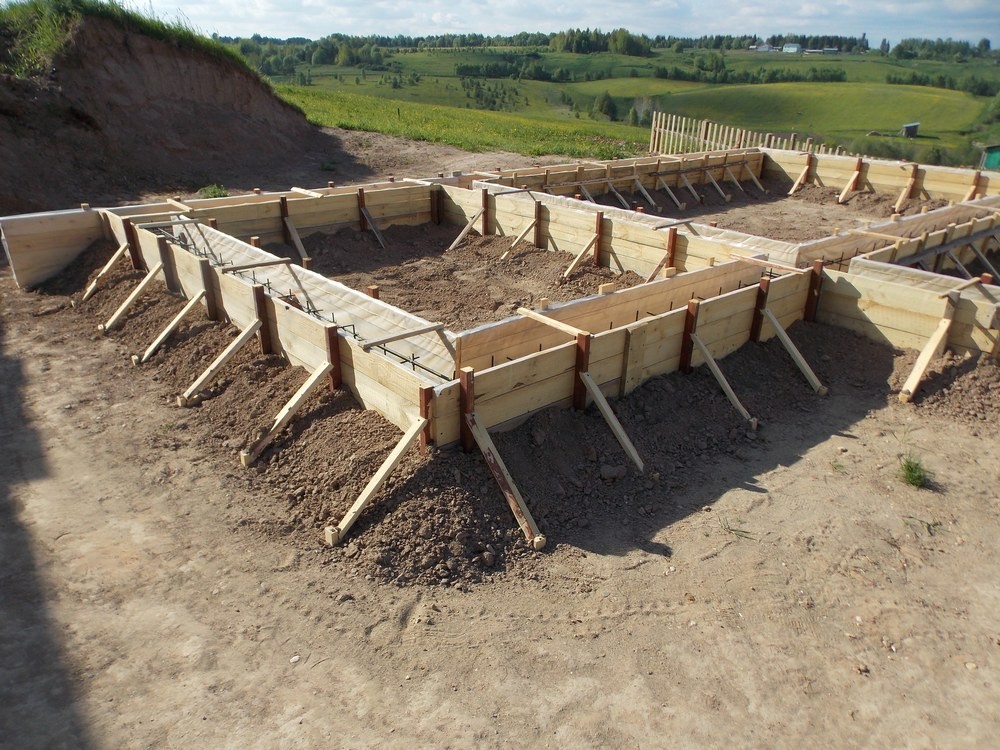

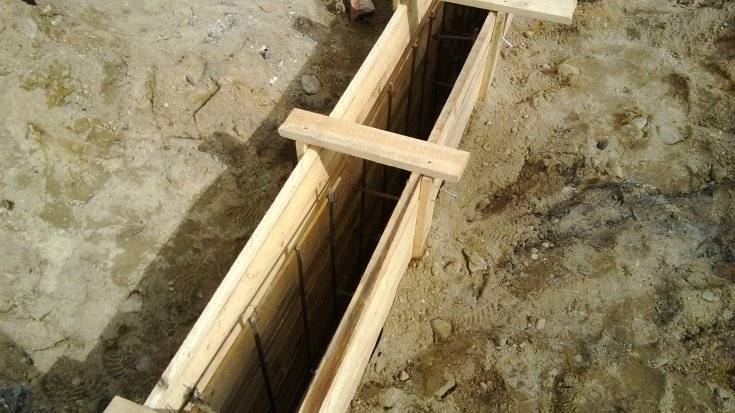

Фото 11. Опалубка под ленточное основание

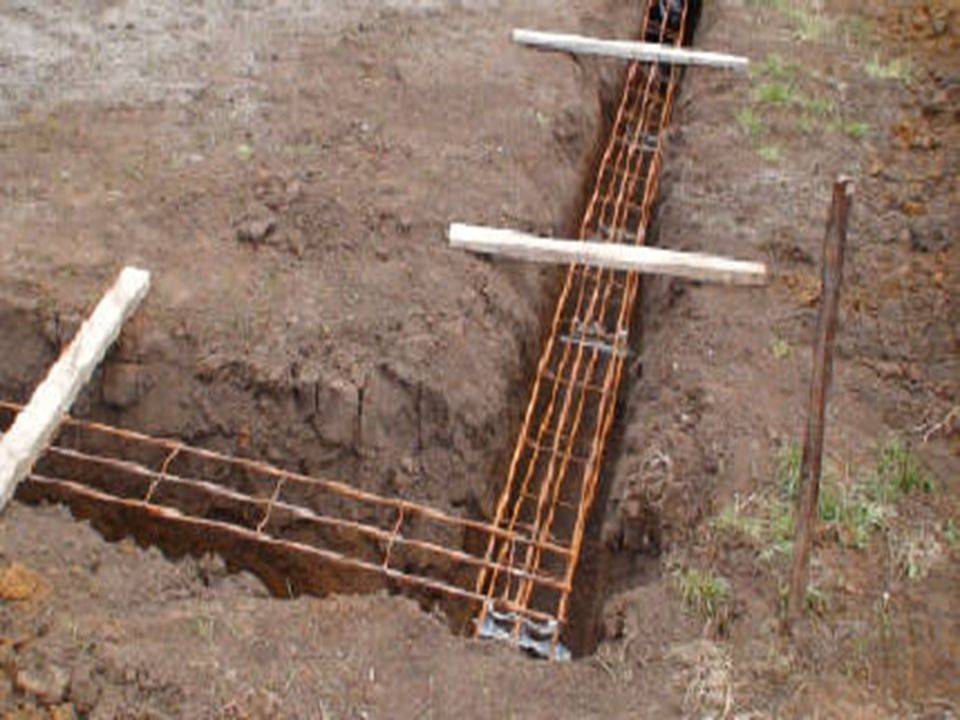

Изготовление арматурного каркаса

Чтобы качественно залить фундамент своими руками и получить высокопрочную монолитную конструкцию, нужно изготовить надежный армирующий каркас. Он представляет собой пространственный каркас из рифленой арматуры сечением 12-16 мм. Соединение прутов между собой производится с помощью вязальной проволоки.

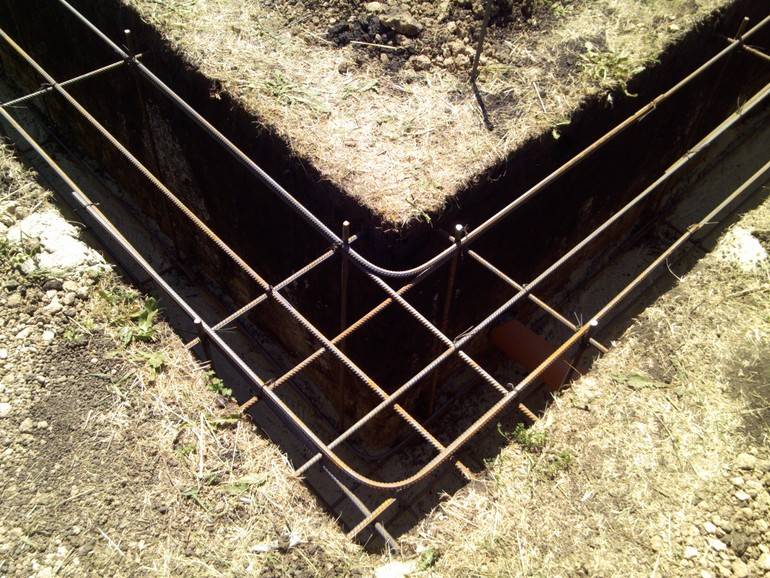

При армировании основания ленточного типа на дно траншеи на расстоянии 30-50 мм от стенок и с применением подставок высотой 30-50 мм укладывается 2-3 продольных прута (в зависимости от ширины ленты), которые связываются между собой поперечинами через 300-400 мм. Далее к ним крепятся вертикальные прутья длиной, которая должна быть равной глубине будущего фундамента. Затем через каждые 300-400 мм по высоте прикручивается горизонтальный каркас из продольных и поперечных арматурных стержней.

Рисунок 12. Схема армирования ленточного основания

Армирующий каркас для плитного фундамента делается в виде двухрядной горизонтальной сетки с размерами ячеек 200х200 мм. Они устанавливаются тоже на подставки, чтобы арматуру покрывал защитный слой бетона. Второй ряд армирующей сетки располагается на расстоянии 30-50 мм от предполагаемой верхней поверхности основания.

Фото 13. Армирующий каркас для плитного основания

Заливка бетонной смеси

Перед тем как залить ленточный фундамент, нужно рассчитать необходимое количество бетона. Для этого нужно высчитать объем каждой ленты и просуммировать все полученные значения. Запас добавлять не нужно, поскольку при расчетах дважды учитывался каждый угол периметра. А при определении количества бетона для плитного основания желательно добавить запас 10 %.

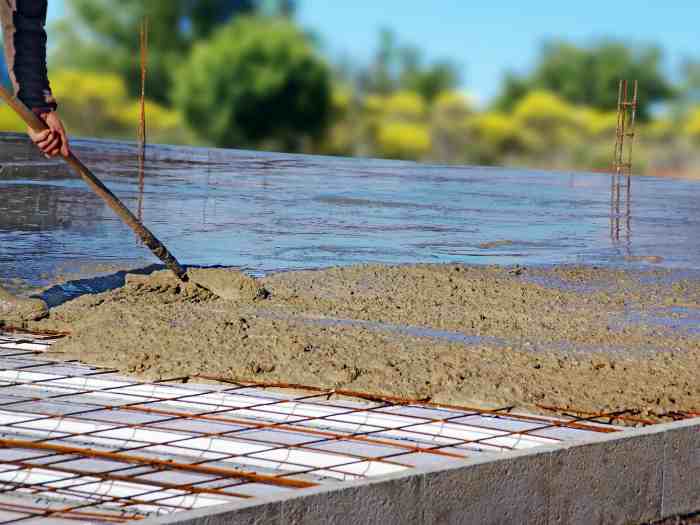

Фото 14. Бетонирование плитного основания

В процессе работ важно выполнить заливку всего фундамента за один раз для получения однородной монолитной конструкции. Нарушение этого правило чревато образованием трещин и постепенным разрушением основания. Поэтому в большинстве случаев застройщики заказывают уже готовую бетонную смесь в специальных машинах – «миксерах»

Это не только облегчает ручной труд, но и значительно ускоряет работу

Поэтому в большинстве случаев застройщики заказывают уже готовую бетонную смесь в специальных машинах – «миксерах». Это не только облегчает ручной труд, но и значительно ускоряет работу.

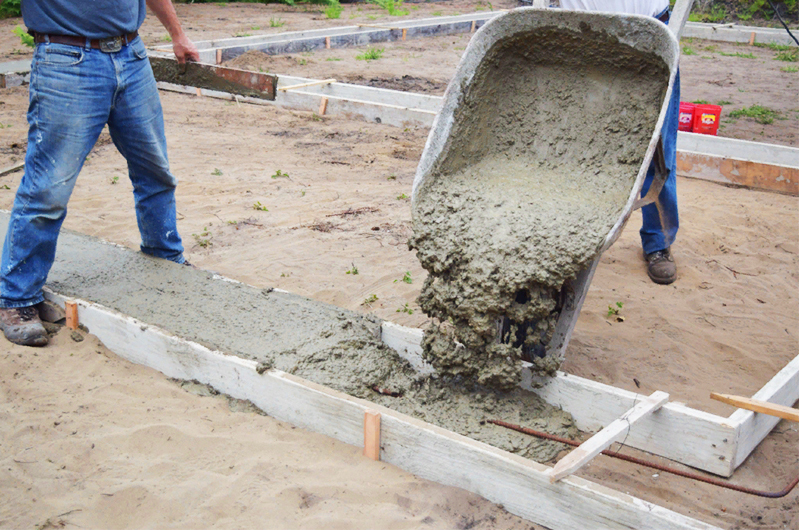

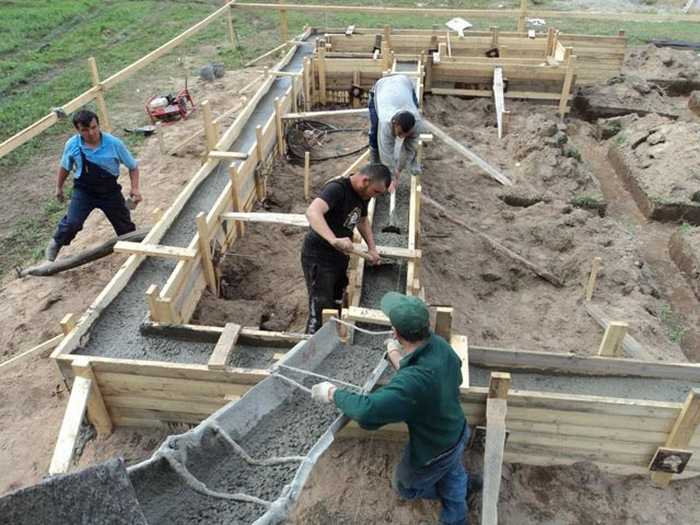

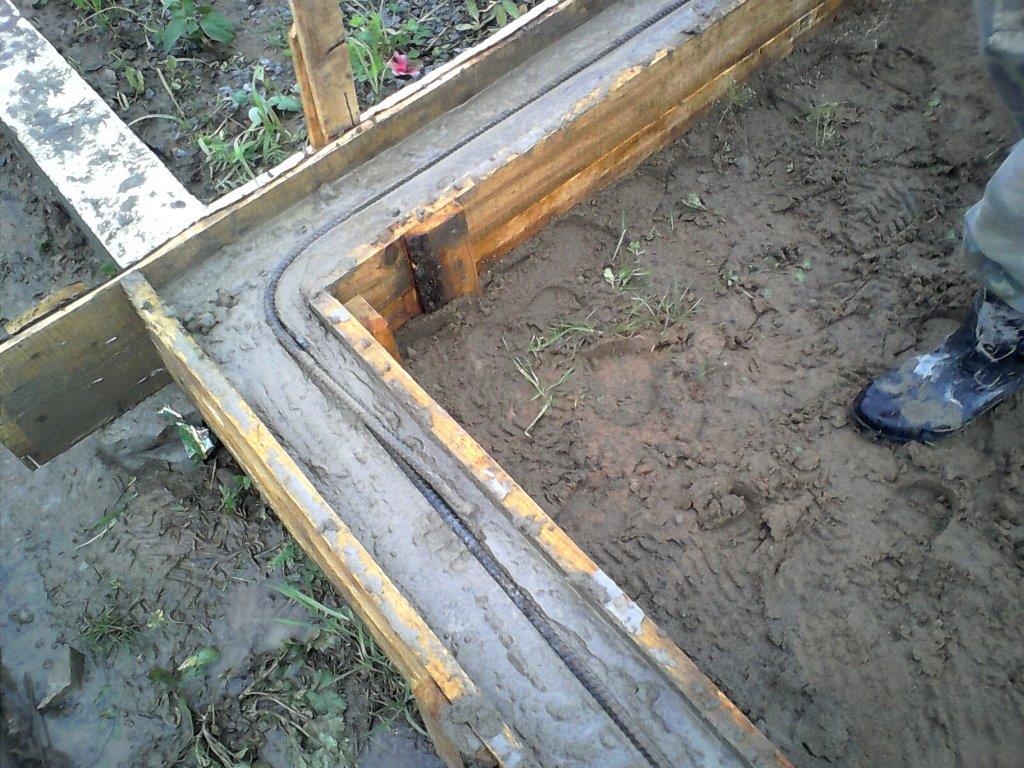

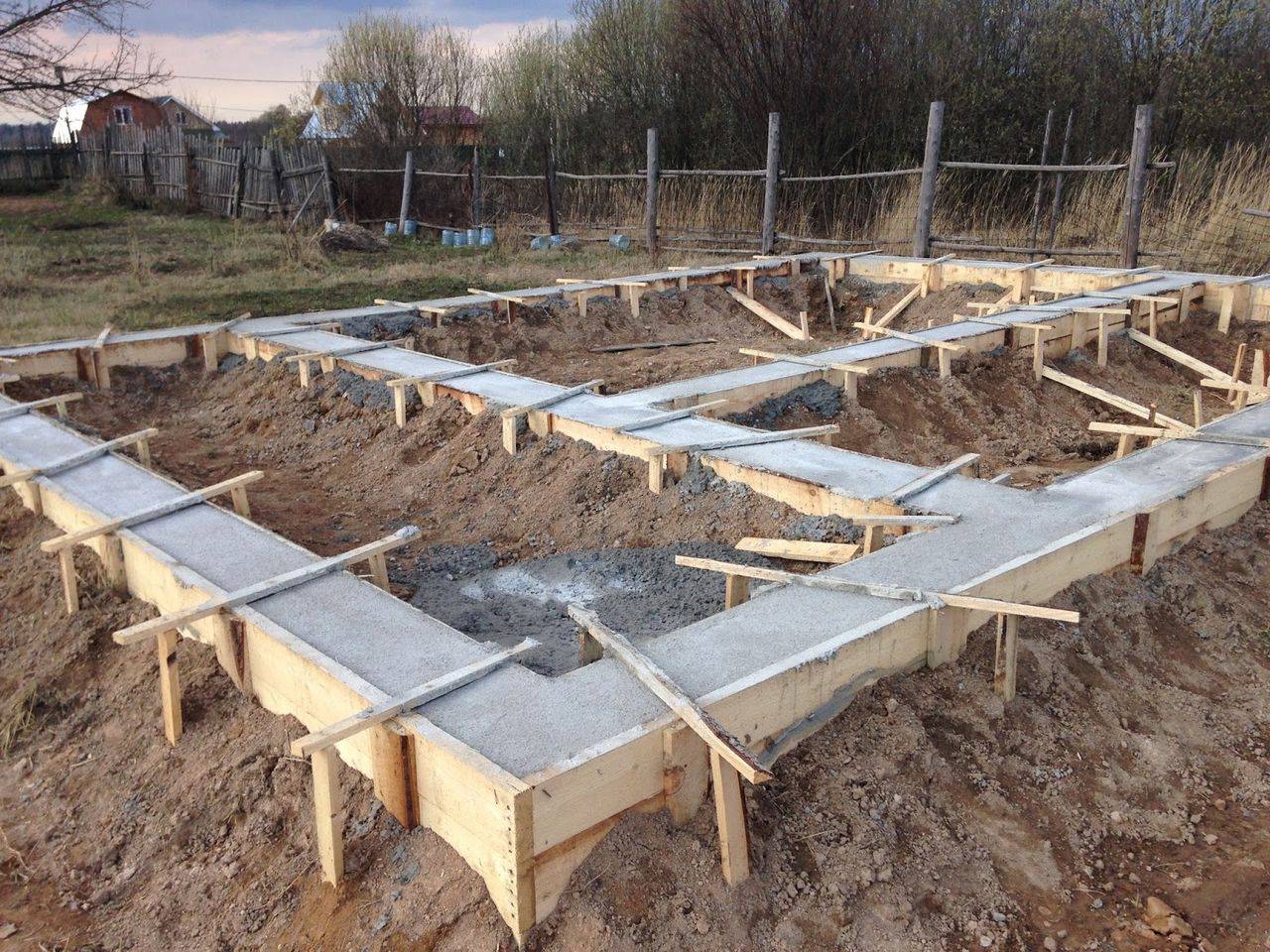

Фото 15. Процесс заливки ленточного основания

Обычно для основания используется бетон марки М250-М400. Лучше всего, если заливка фундамента под дом будет выполняться в теплое время года, поскольку в условиях минусовых температур снижаются прочностные характеристики железобетонной конструкции.

После заливки выполняется уплотнение бетона с помощью специального глубинного вибратора с последующим разглаживанием смеси для получения идеально ровной поверхности без впадин и наплывов.

Последовательность сооружения ленточного фундамента показа в следующем видео:

Процесс заливки плитного основания показан в следующем видеоматериале:

Процесс твердения бетона: что важно знать

Цементный порошок, пока не вступает в контакт с водой, представляет из себя сыпучий продукт.

ФОТО: expertfasada.ruПри добавлении воды частицы цементного порошка образуют иглообразные кристаллы, каждый из которых прочно сцепляется с соседним

Через 12 часов после контакта с влагой основная масса частиц принимает иглообразную форму и фиксируется между собой, заполняя пространство между элементами наполнителя. Так жидкий цемент превращается в цементный камень.

Реакция, то есть превращение частиц цемента в кристаллы, зависит от температуры – чем она выше, тем быстрее идёт процесс. Но если температура поднимается до + 30 °С, вода начинает испаряться, и цементный порошок не успевает прореагировать и образовать кристаллы. Именно по этой причине всегда рекомендуется в тёплую погоду замачивать кирпич и блоки, чтобы компенсировать естественное испарение воды из-за жары.

ФОТО: rinni-pool.ruЛишняя вода уйдёт, главное, чтобы цемент успел образовать достаточное количество кристаллов для сцепления

Выбор типа фундамента

Разновидности фундаментов заливаемых в землю без опалубки

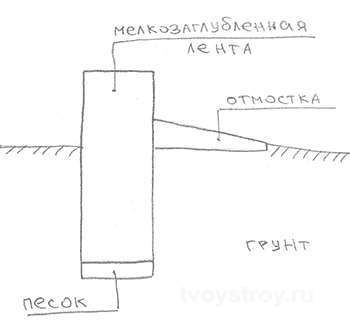

1. 1. Мелкозаглубленная лента с глубиной залегания от 500 до 1500 мм.

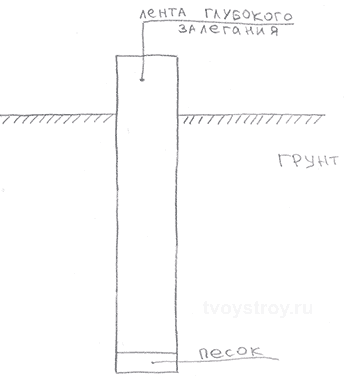

1. Лента глубокого залегания с глубиной залегания от 1500 до 2000 мм.

Следует отметить, что оба этих типа фундаментов можно делать совсем без опалубки, то есть бетон заливается в уровень с грунтом (заподлицо) а потом цокольная часть изготавливается из фундаментных блоков или из кирпича. Использование фундаментных блоков, конечно, предпочтительнее, так как кирпич имеет очень сильное водопоглощение и в условиях российской зимы со временем разрушается. Цокольную часть можно также исполнить и из бетона, но в таком случае не обойтись без опалубки, ее необходимо собрать над уровнем земли примерно на 500 мм. Этот вариант, конечно, надежнее, но дороже. Кладка цокольной части из фундаментных блоков обходится дешевле.

Основные фундаменты для частного дома

Планируя строительство частного дома, стоит тщательно просчитать и продумать, какой вид фундамента подходит под определённый тип грунта и нагрузку.

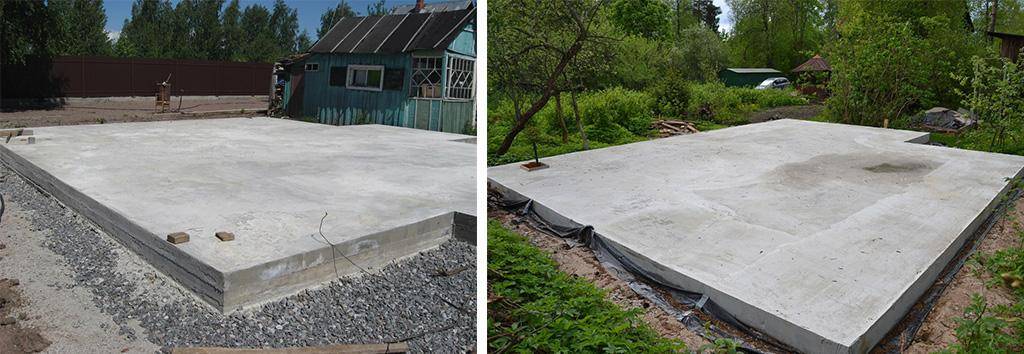

Плитный

Это монолитное сооружение, покрывающее всю площадь, которая отводится под постройку. Конструкция состоит из ж/б балок с качественной заделкой швов и монолитным покрытием. Фундамент плитного типа отвечает повышенным требованиям гражданского строительства.

Плитная конструкция бывает двух видов:

1. Незаглубленная – закладка плит осуществляется на глубину до 8 см, что обеспечивает совместное движение объекта с почвой.
2. Заглубленная – составляет примерно 0,3 м, укладка бетонных фрагментов осуществляется на заранее подготовленную подушку из песка и щебня.

Особенность плитного основания дома – равномерная нагрузка на всю монолитную площадь. Это исключает смещение, усадку и прочие деформации фундамента в процессе эксплуатации постройки.

Область применения плитной конструкции:

• возведение частных домов из жёстких материалов;
• строительство на пучинистых грунтах;
• высокое залегание грунтовых вод;
• слабая несущая способность основания (участки с торфяниками, размытой почвой и пр.).

Ленточный

Ленточная конструкция бывает двух типов:

В первом варианте предусмотрена заливка бетона в продольную опалубку, установленную по периметру постройки, обязательное условие – наличие армирующего каркаса.

Второй тип ленточного фундамента отличается сборкой отдельных блоков с качественной проклейкой швов.

Область применения:

• если предусмотрен цокольный этаж;
• постройка на неоднородных грунтах;
• значительный вес здания;
• для возведения 1-3 этажного коттеджа с тяжёлым перекрытием.

Свайный

Представляет собой группу опор, которые заглублены в грунт и связаны ростверком. Такая конструкция обеспечивает равномерное распределение нагрузки, что исключает усадку и растрескивание. Сваи бывают разных видов:

• вдавливаемые – погружение в грунт осуществляется при помощи гидравлической установки;
• набивные – опорные элементы заглубляют путём бурения скважин (далее устанавливают металлические сваи или заливают бетон);
• забивные – для монтажа используют гидравлический молот;
• винтовые – данный вид вкручивается ручным или машинным способом.

Область применения:

• строительство на сложных грунтах с неровным рельефом и высоким уровнем подземных вод;
• временные постройки;
• монтаж на болотистой местности;
• малоэтажные конструкции;
• возведение домов на промёрзшей земле;
• частные застройки в сейсмически нестабильных регионах.

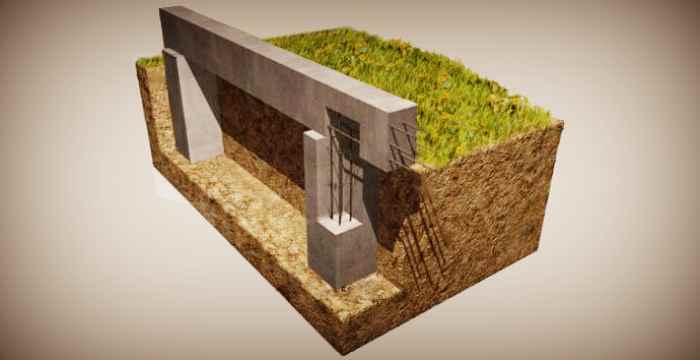

Столбчатые

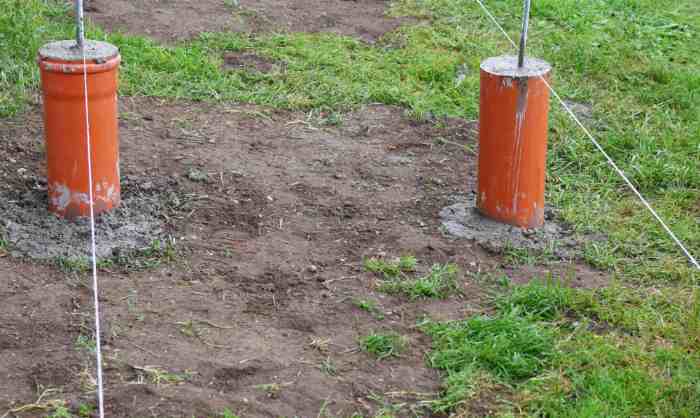

Конструкция состоит из отдельных опор, которые соединяются ростверком. Изготавливаться столбы могут из бетона, бута, кирпича. При обустройстве ограждений допускается установка асбестовой трубы с последующей заливкой полости цементным раствором.

Область применения:

• индивидуальное строительство с малой несущей способностью;
• временные сооружения;
• небольшие гаражи, беседки, арт-объекты.

Опалубка для фундамента: как избежать ошибок и выполнить монтаж своими руками

Нужна ли опалубка для закладки ленточного основания или без неё можно обойтись?

Фундамент без опалубки под дом можно заливать только в том случае, если возводится временный объект с минимальной нагрузкой на грунт либо выполнена геологическая разведка на конкретном участке под застройку.

В противном случае могут возникнуть следующие проблемы:

1. Если грунт оказался сыпучим, то во время заливки он может осыпаться или не сможет держать заданную форму. В результате наступит разбаланс конструкции, и необходимая несущая способность достигнута не будет. Кроме того, основание будет неустойчивым и станет смещаться, деформироваться и разрушаться.

2. В земле с повышенной влажностью велика вероятность проникновения воды в незастывший раствор. Это станет причиной нарушения процесса затвердевания, который в лучшем случае выльется в увеличение сроков застывания, а в худшем из-за нарушения пропорций раствора он станет бесполезным для строительства конкретного объекта.

3. Из-за наличия неровностей стенок грунта может возникнуть ситуация при заливке под массивный объект, когда расход раствора увеличился на 20-30%, по сравнению с расчётным значением. Это связано с тем, что ленточный фундамент оказывает давление на грунт, а он в свою очередь уплотняется и ширина траншеи, таким образом, увеличивается.
4. В неустойчивых и глубоко промерзающих грунтах велика вероятность разрушения фундамента из-за смещений слоёв земли или пучения.

Поэтому важно тщательно проводить подготовительные работы

Расчет опалубки для фундамента

Под расчетом в данном случае понимают вычисление необходимой толщины щитов или досок конструкции с учетом расстояния между опорами, удельной массы заливаемой смеси и способности к сопротивлению материала формы. Традиционная, самая простая конструкция опалубки представляет собой установленные на дне предварительно выкопанной траншеи щиты, удерживаемые в вертикальном положении специальными опорами.

Выбор между кольями или раскосами зависит от объема заливаемой смеси и типа грунта: для небольших фундаментных лент (250…400 мм) и плотного, не склонного к осыпанию или сползанию грунта, достаточно кольев. При наличии сомнений лучше отдать предпочтение раскосами, поскольку они способны удержать щиты на месте даже при увеличенной нагрузке.

Формула расчета толщины щитов (минимальной)

Здесь

• G — нагрузка жидкой смеси на опалубку, она принимается максимальной и определяется как произведение удельного веса бетона на толщину заливаемого слоя G = q x H. Удельный вес составляет q = 2500 кг/м.куб., H – высота фундаментной ленты в метрах;
• n – бетонной смеси. Если виброуплотнение не применяется, коэффициент равен единице;
• l – расстояние между опорами щитов, в метрах;
• T – сопротивление материала щитов нагрузке, для древесины принимается равным 8 х 105 кг/м.кв.

С учетом сложности самостоятельного определения марки бетона, соответственно, его плотности, а также отсутствия точных данных о сопротивлении материала щитов для опалубки, вычисления проводятся приблизительно, для усредненных значений. Обычно толщина доски принимается равной 25 мм.

Вторая часть расчета – определение необходимого количества досок заданной толщины, числа крепежных элементов. Для этих вычислений необходимо знать длину ленты фундамента, высоту заливки. Длина ленты умножается на два, поскольку щиты располагаются с обеих сторон. При устройстве ленточного фундамента со ступенью расчет проводится дважды – для первого и второго этапов заливки. Количество пиломатериалов определяется на основании данных о том, какая доска для опалубки фундамента будет использоваться (размеры).

Составление плана, подобного представленному на иллюстрации, поможет сориентироваться в более точном вычислении необходимой длины формы, числе соединительных и опорных деталей.

Сам фундамент

Опыт строителей, наработанный в течение многих поколений, однозначен – весь объём фундамента должен быть уложен либо «одним куском за один раз», либо же горизонтально-послойно (но это уже не совсем стандартная ситуация). Поскольку от опалубки решено отказаться, с самого начала надо озаботиться и защитой фундамента против отсыревания (то есть, чтобы почвенная водица его не размывала). Одним из хороших вариантов, которые отработаны на практике десятков застройщиков, и неизменно показывают хорошие итоги, является технология защиты основания конструкции от сырости посредством экструдированного полистирола. Такое решение дороже пенопласта и рубероида, но отличается более высокими эксплуатационными качествами. Рассмотрим теперь подробнее одну из схем сооружения безопалубочного фундамента в деталях.

Ход действий пошагово (на примере основания ленточного типа)

1. Отчищаем выбранное пространство на два-три метра больше, нежели периметр основания. Ни провалов, ни выпуклостей на поверхности земли остаться не должно!
2. Размечая площадку под строительство, забейте в нужных местах колья, протянув между ними верёвки. Загонять палки или колья в землю надо с выводом их за пределы нужного участка, чтобы они не стали препятствием для земляных работ.
3. Траншея отрывается исключительно вручную. Только так можно добиться наибольшей ровности стенок, то есть наименьшего осыпания грунта вниз.
4. Днище разравниваем. Чтобы сделать это правильно, начиная с самой низкой точки, гидравлическим уровнем определите ноль, загоните в землю крепёж и растягивайте между ними нити. Подобный метод даст наивысшую ровность, несравнимую с визуальным определением уклонов и выпирающих мест. Траншеи без опалубки – с заглублением
5. Песка на дно траншеи сыпем двадцать сантиметров. Перед трамбовкой его непременно следует смачивать (ещё до укладки, чтобы не превратилось в мини-болотце). Трамбовка может производиться как вибрационными плитами, так и (при их отсутствии) дубовыми, либо другого твёрдого дерева чушками.
6. Кладётся полиэтиленовая двухсотмикронная плёнка, по краям проклеиваемая скотчем. Это нужно, чтобы бетонное «молочко» не пропало прежде чем оно сработает на увеличение твёрдости конструкции. Насколько возможно, старайтесь брать рулон пошире: это позволит меньше проклеивать. Если уж надо склеивать стыки, то делайте это с двух сторон. Односторонняя проклейка образует полости, которые станут в жару источником промокания. Размякший скотч отлипнет, и образуется дырка. А если утратившая герметичность защита не спасёт от пересушивания стены траншеи, то это может привести даже к тому, что обрушится вся стена.
7. Одним скотчем и полиэтиленом не обойтись. Нужно класть поверх них рубероид, перехлёстывая его на стыках.
8. При необходимости строить фундамент без опалубки, когда идут дожди, вместо полиэтилена и скотча стоит прибегнуть к более капитальному решению – возвести поверх земли десятисантиметровый слой бетона. Вдоль стен используйте пятисантиметровый слой. Должно быть не менее пяти сантиметров от арматуры до грунта в любой плоскости.
9. Армирование, как говорит инструкция, обязательно делается и повдоль, и поперёк. Соединяйте арматуру только специальной проволокой, так как приваренные конструкции окажутся менее прочными на местах соединений и станут быстро разрушаться. Армирование безопалубной траншеи
10. Для самого фундамента берут тем более высокую марку бетона, чем холоднее на улице. Лёгкие бетоны (на основе керамзита либо шлака) надёжно защитят от ухода тепла.
11. Берите максимально очищенные компоненты раствора (и гравий, и воду, и цемент с песком), если делаете его самостоятельно.
12. Заказывая доставку бетона, работайте с его сливом только в защитных приспособлениях (очках, перчатках и прочной одежде, которую не жалко будет испортить), так как поток будет сильным. Старайтесь не лить бетон с высоты более полутора метров, чтобы слои не фрагментировались.

Ленточный незаглубленный фундамент своими руками
