Процесс разбивки осей.
На примере простейшего способа применения геодезического оборудования (теодолита), можно представить более сложные мероприятия на уникальных объектах. Сейчас используются высокоточные электронные тахеометры, позволяющие производить такие работы самого высокого качественного уровня.
Начинается разбивка с прокладки теодолитного хода для отыскания угла здания. Это будет основной угол, от которого будут рассчитываться другие. Он отмечается колышком с отметкой. Сторону здания задают, как угол между линией (последней) теодолитного хода и осью сооружения. Это действие выполняется с помощью центрирования теодолита над колышком с переносом угла между линией хода теодолита и осью сооружения на местность.
Затем вдоль линии визирования прибора меряют от него расстояние длины оси здания, а это место отмечают колышком с обозначением. Далее следует повернуть теодолит на 90 градусов, перпендикулярно уже определённой оси, после чего, отмерить расстояние от теодолита до точки пересечения поперченной и продольной осей сооружения, чтобы найти следующий угол, а потом закрепить его разбивочным знаком (колышком) в натуре.
Четвёртый угол находят после переноса теодолита на уже найденную точку, центрируют отвесом над разбивочным знаком. С помощью визирования снимают отчёт по лимбу, от которого нужно отнять (или прибавить) 90 градусов. Установив значение угла на лимбе, повернуть теодолит на последнюю точку, после чего установить направление. Отмерив длину от места расположения прибора, находится последний угол здания, который также отмечается колышком (разбивочным знаком). Проверку осуществляют, начиная с четвёртого угла, соблюдая величины углов – 90 градусов. Все эти действия закрепляются представителями заказчика и подрядчика, когда заполняется и подписывается акт, подтверждающий качество выполненных работ.
При разбивке участков под большие котлованы, необходимо выполнить обноску для переноса осей здания на дно котлована, по которым будет устанавливаться фундамент, а также учитывая размеры призмы обрушения грунта. Устройство линейно протяжённых сооружений (траншей) требует поперечной обноски, там, где прямые участки или углы поворота, чтобы определить оси трассы, а также точки на дне кабельной траншеи. Между разбивочными знаками натягиваются струны для визуального определения осей. Разбивочные знаки на больших строительных площадках выполняются из железобетонных конструкций с натянутыми между ними струнами и катафотами, которые после завершения строительства вывозятся или утилизируются.
Общие положения
Книги
Букинистическая литератураГОСТы, ОСТыДетская литератураДомашний кругДругоеИскусство. Культура. ФилологияКниги в электронном видеКниги издательства “Комсомольская правда”Компьютеры и интернетКосмосНаука. Техника. МедицинаНормативные правовые актыОбщественные и гуманитарные наукиОхрана труда, обеспечение безопасностиПодарочные книгиПутешествия. Отдых. Хобби. СпортРелигия. Оккультизм. ЭзотерикаРостехнадзорСанПины, СП, МУ, МР, ГНСборники рецептур блюд для предприятий общественного питанияСНиП, СП, СО,СТО, РД, НП, ПБ, МДК, МДС, ВСНУчебный годХудожественная литератураЭкономическая литератураЭнциклопедии, справочники, словари
Составляющие основы ГКН
Нормативными актами определяются две основные составляющие государственного кадастра – геодезическая и картографическая.
Каждая из таких основ несет в себе определенную информацию, совокупность которой дает представление о ресурсах (земле) и размещенных на них объектах. Нормативные акты, регулирующие ГКН, определяют необходимость и периодичность внесения и уточнения данных в ней.
Актуализация данных может осуществляться планово или же при проведении работ по заказу отдельных лиц или субъектов предпринимательской деятельности.
Геодезическая
Отдельно выделяемая основа ЕГРН представляет собой геодезические сети гос. назначения. К ним же относятся аналогичные сети спецназначения, которые применяются для обозначения объектов, известных больше как опорные сети.
Так в частности, основой для выявления плоских координат площадей будут являться:
- Пункты гос. геосети, а также опорных, что относятся к межевому типу. Свое применение они в большей мере находят при проведении работ с земельными участками;
- Опорные точки межей наделов.
Картографическая
Подобная основа несколько отличается от геодезической и выражается в качестве системы данных, отображающих характеристику поверхности земли и их точную передачу посредством изображений.
Такая система объединяет в себе данные по всей территории РФ, что позволяет заносить сведения о поверхности земли, имеющихся делениях административного характера и тех, которые определяют право собственности лиц и организаций.
Создание и ведение такой системы подчиняется законодательству, регулирующему геодезию и картографию, при этом после обновления данных размещение информации осуществляется на официальном портале, доступ к которому могут иметь любые пользователи.
На основании картографической основы создаются отдельные карты, что могут отличаться по признаку направленности (тематики, непосредственно для которой они и предназначены). Такие карты (по ст. 13 Закона о кадастровой деятельности) считаются частью ГКН.
Осмотр, освидетельствование и приемка котлована
Разработка котлована в обязательном порядке подлежит освидетельствованию специалистами. Окончательным этапом работ является приемка комиссией, членами которой является ответственный сотрудник от организации-заказчика, представитель государственных контрольно-надзорных органов и подрядчик.
Цель проведения освидетельствования разработанного котлована – анализ соответствия данных инженерно геологического изыскания и показателей грунтовых почв, полученных в результате земляных работ по разработке котлована.
На основании сравнительного анализа этих данных составляется акт освидетельствование и приемка котлована.
Все организации, принимающие участие в данном виде работ, получают по экземпляру акта: подрядчик, геологическая организация (непосредственное выполнение освидетельствования), органы государственного авторского и геотехнического надзора.
Предварительное ознакомление с котлованом, оценка пространственной изменчивости и других физических характеристик грунта (образцы берутся со стен вскрытого котлована).
Технический отчет с данными проведенных на участке инженерно геологических изысканий служит базой для уточнения полученных показателей грунтов.
Разметка котлована на местности, показатели грунтовых почв должны полностью соответствовать данным технического отчета по результатам инженерно геологических испытаний. Освидетельствование котлована с выездом на местность проводит инженер-геолог, входящий в состав комиссии.
Визуальный осмотр котлована и снятие проб грунтов со стенок открытого котлована – задача инженера-геолога. После получения и анализа проб инженер-геолог проводит сравнение с данными технического отчета.
Возможные осложнения при проведении работ по освидетельствованию котлована
- высокая подтопляемость местности: требуется проведение работ по ее осушению;
- высокая техногенная нагрузка на участок: наличие инженерных коммуникаций плит старых фундаментов под верхним слоем грунта: требуется проведение работ по дополнительному отбору проб грунта с целью получения более достоверных данных о месте возведения нового объекта;
- значительные расхождения в результате проведения сравнительной оценки данных технического акта и данных акта об освидетельствовании котлована: требуется проведение дополнительных инженерно геологических изысканий; их объем определяет комиссия, он должен быть достаточным для уточнения проектных данных; полученные правки в обязательном порядке должны быть внесены в проект строительных работ.
Получение акта о выполнении работ является окончательным этапом освидетельствования котлована. Технический отчет по результатам инженерно-изыскательских работ и акт освидетельствования котлована – основные документы, необходимые для получения разрешения на проведение строительных работ на выбранном участке.
Документация по результатам освидетельствования котлована должна содержать
- чертежи отдельных частей и конструкций креплений и фундамента, разметки котлована;
- авторский надзор всех видов работ, проводимых на этапе инженерно геологических изысканий и освидетельствования котлована (журнал авторского надзора);

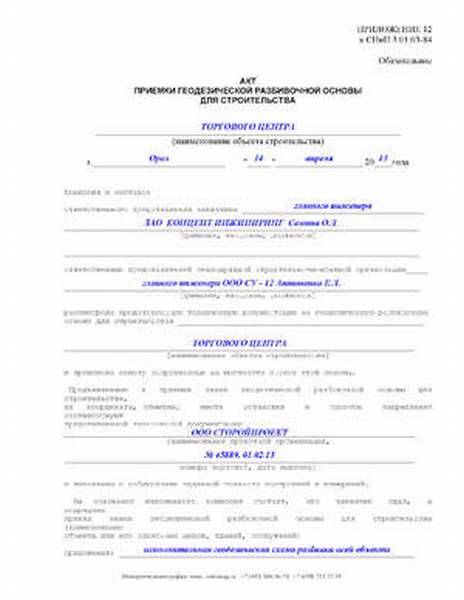

- разбивка котлована – акт приемки геодезической разбивочной основы для строительства;
- ведомость отметок реперов и привязка к ним разметок фундамента и конструкций на участке строительных работ;
- скрытые работы (акты по каждому виду скрытых работ): расчет свойств и несущей способности оснований свай, устройство основанием с применением подсыпки, присадка или набухание грунта и др.
Полученная расчетная документация должна быть подтверждена. Подтверждающими документами являются:
- планы проектных работ;
- планы исполнительских работ;
- результаты бурильных работ;
- характеристики грунтов, проектные и фактические;
- чертежи разрезов котлована и разметки фундамента;
- результаты проверки несущей способности грунтов (составляется акт испытаний);
- чертежи оградительных конструкций места проведения работ по разработке котлована.
Освидетельствование и приемка котлована — процедура с участием контрольно-надзорных государственных органов (в строительстве), экспертных организаций (или независимых экспертов).
Обязательно предварительное оповещение всех участников о предмете освидетельствования, месте его расположения.
Кроме того, каждый участник должен быть ознакомлен с техническим актом проведения инженерно геологических изысканий.
Основная цель освидетельствования котлована – оценка безопасности возведенного здания (сооружения) в процессе эксплуатации.
Акт освидетельствования скрытых работ 2020
Акт освидетельствования скрытых работ
Акт освидетельствования скрытых работ (или сокращенно “акт скрытых работ”) — это официальный документ, который составляется после приемки представителями подрядчика, заказчика и авторского надзора выполненных ответственных работ, которые будут скрыты последующими мероприятиями при ремонте. Он говорит о том, что эти ответственные работы выполнены в надлежащем качестве.
В данной статье мы поговорим об актах скрытых работ, необходимых при перепланировке квартиры или нежилого помещения. о порядке и примерах их заполнения. Хотя приведенные ниже бланки и примеры заполнения могут быть использованы в любой области строительства и на любые скрытые работы, такие как электропроводка, системы отопления, водоснабжения и канализации и так далее.
Скрытыми работы называются, потому что по завершению строительства они оказываются покрыты другими строительными материалами, конструкциями и т.д., так что проверить их наличие и качество исполнения без проведения вскрытий невозможно. Для этого и заполняются акты скрытых работ, которые подтверждают выполнение таких работ надлежащего качества.
Также отметим, что конструкция полов, то есть материалы звукоизоляции или гидроизоляции, никак не отмечаются в техническом паспорте БТИ.
Акт освидетельствования скрытых работ- образец заполнения 2020
Итак, как выглядит акт проведения скрытых работ? Ниже мы приводим образец заполнения акта освидетельствования скрытых работ по устройству звукоизоляции в полах квартиры. О самом порядке и правилах его заполнения мы поговорим позже.
Образец заполнения акта на скрытые работы по звукоизоляции
Акт освидетельствования скрытых работ- образец заполнения 2016.
Как видно из представленного акта звукоизоляция выполнена в виде Шуманета толщиной 8 мм. Акт заверен проектировщиками (представителями авторского надзора), выполнявшими проект перепланировки, и строителями (подрядной организацией), выполнявшими сам ремонт.
Акт скрытых работ- образец на раму усиления проёма в несущей стене
Акт приёмки скрытых работ- образец.
Рама усиления выполнена из металлических уголков и пластин, после чего обварена арматурой и сеткой для последующего оштукатуривания. Заполненный акт на скрытые работы также заверен проектировщиками и строителями.
Акт скрытых работ по гидроизоляции- образец
Акт на скрытые работы гидроизоляции пола.
На картинке приведен ещё один пример заполнения акта освидетельствования скрытых работ. На этот раз он составлен на обмазочную гидроизоляцию в санузлах.
Иногда также для гидроизоляции санузлов применяют рулонную гидроизоляцию (к примеру, гидростеклоизол), но они требуют перед укладкой устройство выравнивающего слоя стяжки.
Иначе гидроизоляция под нагрузкой от верхних слоёв пола и стяжки может порваться о неровности плиты перекрытия и, тем самым, испортиться.
Акт скрытых работ- скачать бланк
Форма акта освидетельствования скрытых работ (ИГАСН 11/99) утверждена Распоряжением №323- РЗП от Форма акта скрытых работ также может быть выполнена по бланку, утвержденному приказом Федеральной службы по экологическому, технологическому и атомному надзору от 26 декабря 2006 г. № 1128 (Рабочие документы), который не сильно отличается от предыдущего.
Ниже мы приводим ссылку для скачивания:

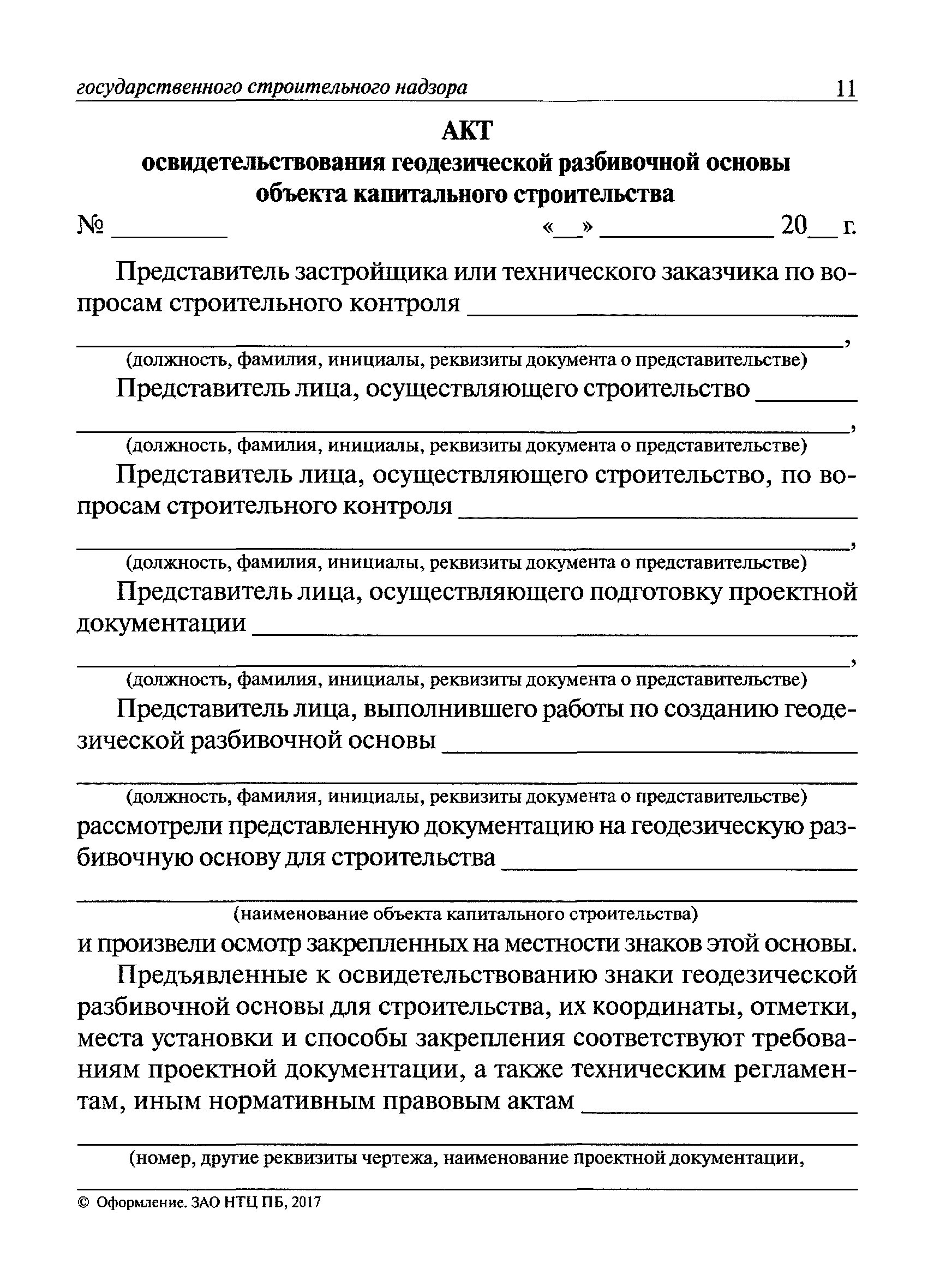

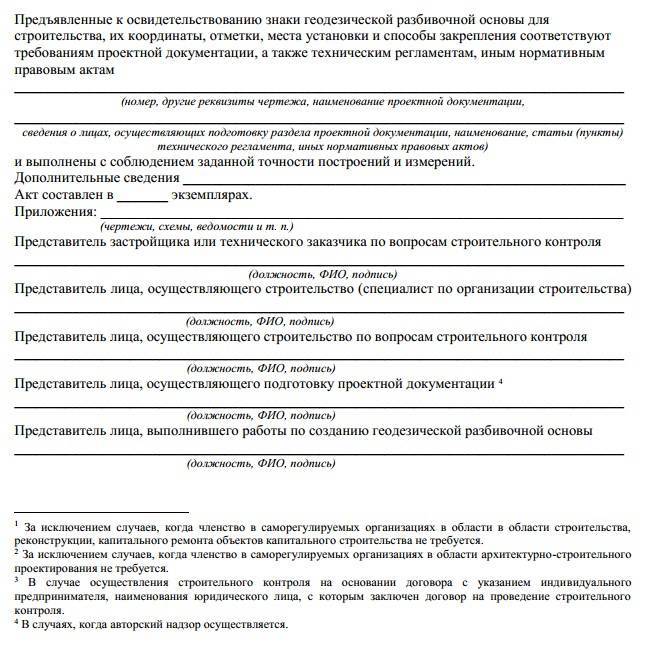

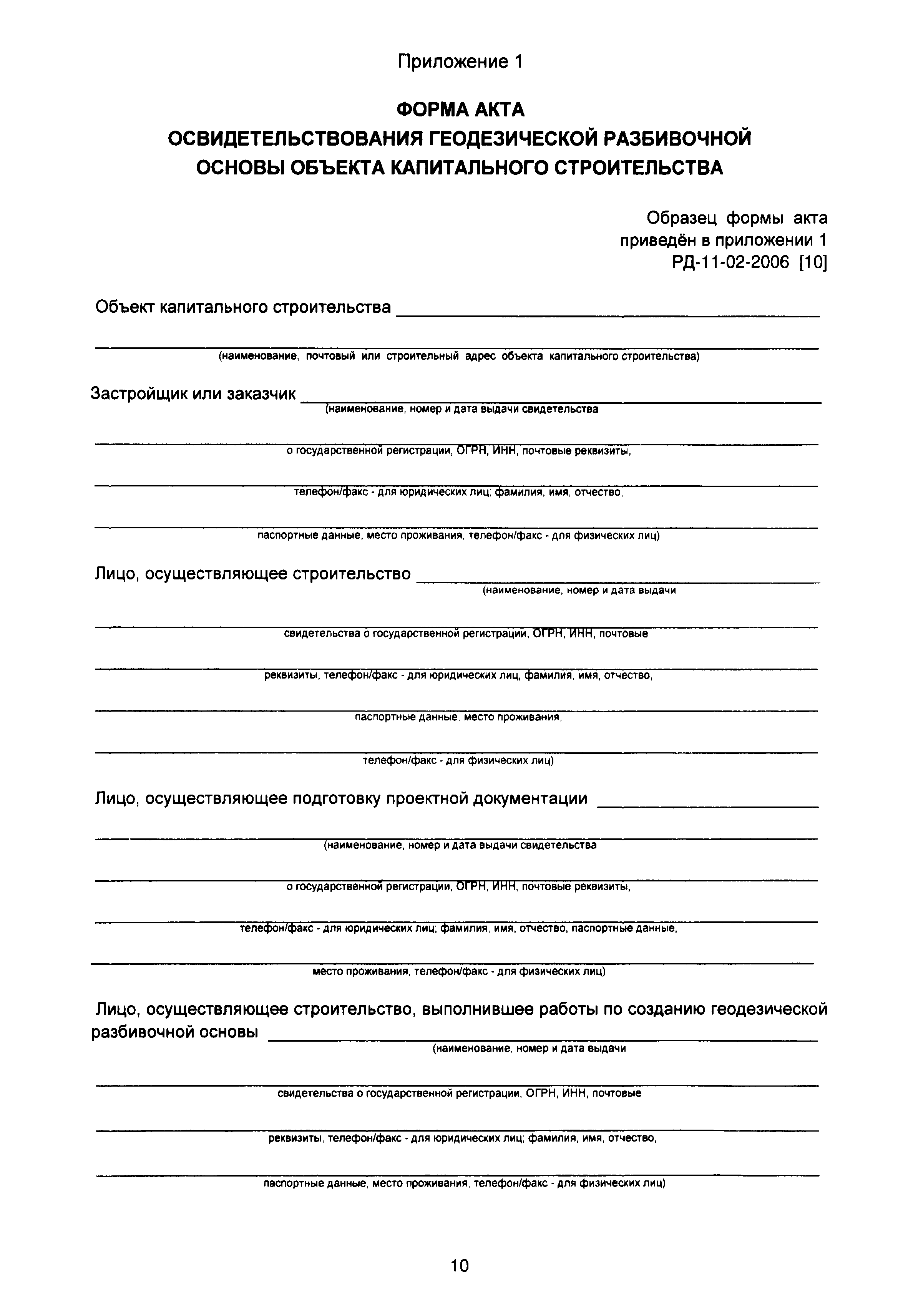

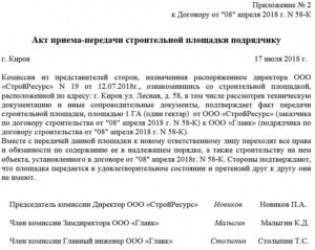

Оформление бланка
Что касается оформления, то тут все также отдается на откуп специалистам, задействованным в разбивочных работах. Акт можно заполнить в электронном виде или написать вручную. Единственное условие, которое надо соблюсти: акт сделанный при помощи компьютера следует распечатать, чтобы все ответственные лица могли поставить свои подписи. При этом печать в документе ставить не обязательно.
Акт делается в пяти абсолютно идентичных экземплярах, — по одному для каждого специалиста, его подписавшего.
Готовый документ подлежит строгому хранению на протяжении периода, указанного в законодательстве или же прописанного в нормативно-правовых актах предприятий. Уничтожать его ранее этого срока категорически запрещено, поскольку, если вдруг в процессе эксплуатации здания возникнут какие-то неполадки, при помощи него можно будет установить ответственных лиц. Только после того, как период хранения истечет, акт можно утилизировать с соблюдением установленной в законе процедуры.
Журналы и бланки
Что из себя представляет акт освидетельствования котлована?
Результат исследований освидетельствования котлована принимает комиссия в составе подрядчика, клиента и технадзора. Акт осмотра открытия котлованов и освидетельствования грунтов получает каждый из членов комиссии.
У нас акт освидетельствования и приемки котлована включает описание:
- состава комиссии;
- строительного объекта (местоположение);
- наличия исполнительной документации;
- установленных отклонений от проекта;
- ведомость заложенных реперов на территории;
- нивелирования;
- размеров котлована;
- подземных вод;
- испытаний несущей способности грунтов.
Также к нашему акту прилагаются дополнения:
- исполнительный план строительства;
- продольный и поперечный разрез котлована;
- результаты буровых работ или шурфирования;
- акт, подтверждающий несущую способность почвы.
Дополнительные сведения.
Можно определённо сказать, что от правильного выполнения геодезических изысканий в месте строительства, зависит надёжность, сейсмоустойчивость, долговечность здания, сооружения. Поэтому, задачи, поставленные геодезистам, должны выполняться с полной ответственностью и точностью. Поэтому, профессионально составленный акт – значимый документ, подтверждающий, что инженерно – геодезические работы произведены с надлежащим качеством, соблюдением СНиПов, проектной документации, а также в оговоренные сроки.
Точность выполнения задач должна соответствовать требованиям по данному виду сооружений. Вообще, она составляет не более 7-8 мм отклонений. Опыт, а главное, профессионализм геодезиста, оборудование с высокой точностью – главные составляющие технически выверенной, надёжной, качественной работы.
Создание
Геодезическую основу строительства создают на этапе предварительной подготовки площадки. При её отсутствии становится невозможным контроль над всеми этапами строительства.
Длина сторон главных фигур находится в диапазоне 200-400м, второстепенных — 20-40 м. Стороны квадратов всегда параллельны осям воздвигаемых сооружений. Все возводимые объекты располагают внутри фигур данной сетки.
Следующий этап инженерных геодезических работ — вынос сетки в натуру. Именно для этого используют близлежащую к строительной площадке ГГС.
На местность выносят исходные направления проекта. Руководствуясь ими, на всей площадке маркируют распределительную строительную сеть. Места пересечения маркируют физическими отметками, например, обрезками рельсов или заполненными цементом трубами. При монтаже их капитально фиксируют.
При переносе на местность осей планируемых строений в качестве разбивочной основы сетки используют метод прямоугольных координат.
Высотное обоснование на стройплощадке обозначают реперами. Чаще всего в качестве строительных реперов служат существующие пункты ГГС и граничные линии.
Высотную отметку любого строительного репера получают обязательно от маркеров геодезической сети государственного или местного значения.
Разбивочная основа и градостроительный план
При проведении разбивочных сетей учитываются красные линии – границы территорий общего пользования: дорог, проездов и тротуаров, которые не подлежат застройке. Для правильного соблюдения высот необходимо, чтобы сверить высоту в любой точке возводимого здания можно было не меньше, чем по двум геодезическим знакам. Прямой луч между знаками должен проходить минимум на расстоянии 0,5 метра от поверхности земли и стен зданий.
Основой строительства является генеральный план территории, который при увеличении масштабов расчленяется на поэлементные генеральные планы.
Комплекс документации, разработанный для подготовки строительства, согласовывается с управлением архитектуры и градостроительства того муниципального района (округа), в чьих границах будет застраиваться территория.
Главное требование к любому строительству это соблюдение красных линий. В случае ошибки или недобросовестности управления архитектуры возникает правовая дилемма: сноса здания, выходящего за красную линию, или переноса красной линии с переносом территории общего пользования. В первом случае неизбежна выплата компенсации собственнику здания, если здание придётся сносить по вине контролирующего органа, который утвердил план с нарушениями. Во втором случае придётся проводить дорогу (проезд) на новом месте, что может означать ещё большее количество расходов.
Последствия нарушения проекта геодезической основы и её устройства на строительной площадке могут быть довольно серьёзными, вплоть до отказа во вводе здания в эксплуатацию или признания здания аварийным, если несоблюдение высот порождает недопустимый наклон здания. Нарушения плановых (горизонтальных) параллелей способно породить перекосы в распределении нагрузки на несущие элементы здания.
При строительстве многоэтажных домов и сложных комплексов зданий геодезическая основа должна проходить согласование также у организаций, обеспечивающих водоснабжение и водоотведение, так как высота зданий накладывает ограничение на возможность подачи воды и может требовать создания дополнительного давления.
Последний пункт может быть более сложным, нежели два первых.
Книги
Букинистическая литератураГОСТы, ОСТыДетская литератураДомашний кругДругоеИскусство. Культура. ФилологияКниги в электронном видеКниги издательства “Комсомольская правда”Компьютеры и интернетКосмосНаука. Техника. МедицинаНормативные правовые актыОбщественные и гуманитарные наукиОхрана труда, обеспечение безопасностиПодарочные книгиПутешествия. Отдых. Хобби. СпортРелигия. Оккультизм. ЭзотерикаРостехнадзорСанПины, СП, МУ, МР, ГНСборники рецептур блюд для предприятий общественного питанияСНиП, СП, СО,СТО, РД, НП, ПБ, МДК, МДС, ВСНУчебный годХудожественная литератураЭкономическая литератураЭнциклопедии, справочники, словари
Начало инженерно – геодезических работ.
Перед началом геодезических изысканий на строительной площадке должны быть созданы опорные (разбивочные) сети с пунктами хранения координат, высот, соответствующих плану строительства со своей (местной) системой координат, с привязкой к государственной. Именно такие сети служат основой выноса на местность здания по проекту. Бывают внешние и внутренние опорные сети.
Разбивочная сеть включает в себя:
При строительстве сложных объектов, с требованиями высочайшей точности геодезических изысканий, выполняются линейно – угловые сети, микротрилатерация, микротриангуляция (в виде систем прямоугольников, радиально – кольцевых или центральных). Для жилых зданий сеть создаётся, как красные линии регулирования, подземные сооружения предполагают постройку разбивочной основы в виде теодолитных ходов.
При проведении разбивки осей и определения точек, необходимо так закрепить их попарно, чтобы последующая выемка грунта под котлован, а также другие работы, не повлияли на окончательный результат, который должен соответствовать проекту, то есть, точки должны быть абсолютно стабильны, находится в неизменном положении. Последующие инженерно – геодезические изыскания будут отталкиваться от первоначальной разбивки, а это — вынос контура фундамента на участок (в натуру), разбивка котлована и промежуточных осей, определение монтажных горизонтов (перенос отметок и осей).
Точность выполнения изысканий, способы выполнения, классность применяемого оборудования, документирование работ через актыразбивки и приёмки — передачи, жёстко регламентируется СНиПами. При выполнении инженерно – геодезических работ в местах плотной застройки, геодезистам необходимо скоординировать отражательные марки на зданиях по соседству (так как отступ должен быть не менее 1,5 высоты строительного объекта). Точки разбивки отмечают разбивочными знаками (столбы, колья). Это могут быть углы будущих зданий, места начала кабельных траншей, углы поворота и т.д.
