Геодезическая основа строительства

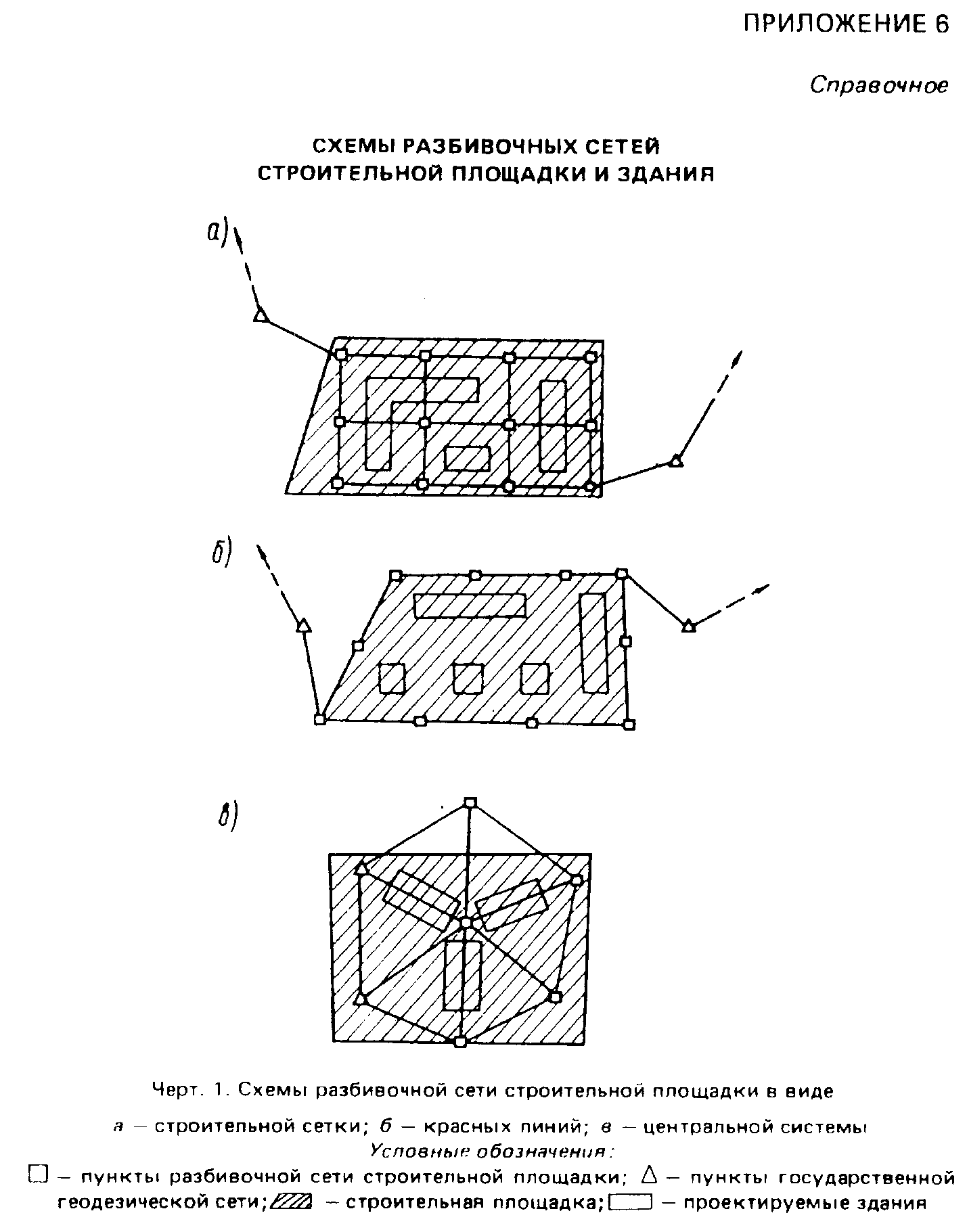

Схема расположения пунктов геодезической разбивочной основы

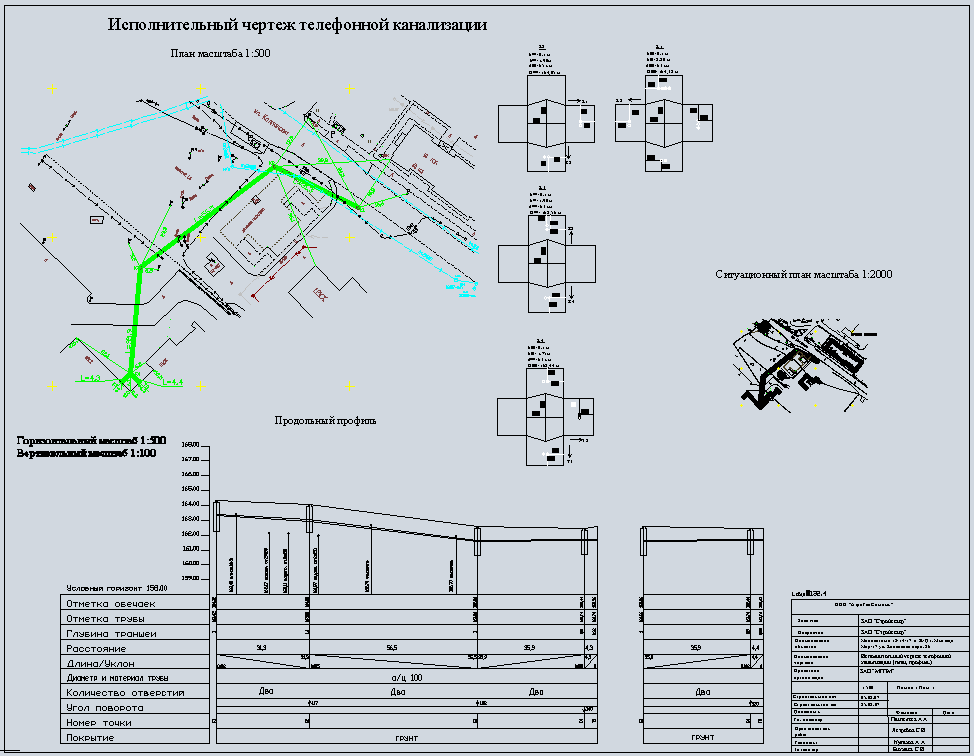

Основные правила оформления исполнительной схемы геодезической основы для строительства перечислены в СП126.13330.2012 (актуализированная версия СНиП 3.01.03-84 Геодезические работы в строительстве).

Геодезическую разбивочную основу для строительства необходимо создавать с привязкой к имеющимся в районе строительства пунктам геодезических сетей.

Работы по построению геодезической разбивочной основы для строительства следует выполнять по проекту (чертежу), составленному на основе генерального плана и стройгенплана объекта строительства. В составе проекта должны быть разбивочный чертеж, каталоги координат и отметок исходных пунктов и каталоги (ведомости) проектных координат и отметок, чертежи геодезических знаков, пояснительная запис­ка с обоснованием точности построения геодезической разбивочной основы для строительства.

Чертеж геодезической разбивочной основы следует составлять в масштабе генерального плана строительной площадки.

Геодезическую разбивочную основу для строительства следует создавать с учетом: — проектного и существующего размещений зданий (сооружений) и инженерных сетей на строительной площадке; — обеспечения сохранности и устойчивости знаков, закрепляющих пункты разбивочной основы; — геологических, температурных, динамических процессов и других воздействий в районе строительства, которые могут оказать неблагоприятнее влияние на качество построения разбивочной основы; -использования создаваемой геодезической разбивочной основы в процессе эксплуатации построенного объекта, его расширения и реконструкции.

Заказчик обязан создать геодезическую разбивочную основу для строительства и не менее чем за 10 дней до начала выполнения строительно-монтажных работ передать поэтапно подрядчику техническую докумен­тацию на нее и закрепленные на площадке строительства пункты основы, в том числе: а) знаки разбивочной сети строительной площадки; б) плановые (осевые) знаки внешней разбивочной сети здания (сооружения) в количестве ни менее четырех на каждую ось, в том числе знаки, определяющие точки пересечения основных разбивочных осей всех углов здания (сооружения); количество разбивочных осей, закрепляемых осевыми знаками, следует определять с учетом конфигурации и размеров здания (сооружения); на местности следует закреплять основные разбивочные оси, определяющие габариты здания (сооружения) , и оси в местах температурных (деформационных) швов, главные оси гидротехнических и сложных инженерных сооружений; в) плановые (осевые) знаки линейных сооружений, определяющие ось, начало, конец трассы, колодцы (камеры), закрепленные на прямых участках не менее чем через 0,5 км и на углах поворота трассы; г) нивелирные реперы по границам и внутри застраиваемой территории у каждого здания (сооружения) не менее одного, вдоль осей инженерных сетей не реже чем через 0,5 км; д) каталоги координат, высот и абрисы всех пунктов геодезической разбивочной основы.

Освидетельствование геодезической разбивочной основы для строительства следует оформлять актом согласно РД 11-02-2006.

Штамп исполнительной схемы оформляется в сооветствии с требованиями ГОСТ Р 51872-2002

Скачать образец документа

Скачать в .doc/.pdfСохраните этот документ у себя в удобном формате. Это бесплатно.

Приложение 13 Обязательное к Строительным нормам и правилам. Геодезические работы в строительстве. СНиП 3.01.03-84

АКТ

ПРИЕМКИ-ПЕРЕДАЧИ РЕЗУЛЬТАТОВ ГЕОДЕЗИЧЕСКИХ РАБОТ

ПРИ СТРОИТЕЛЬСТВЕ ЗДАНИЙ, СООРУЖЕНИЙ

    "   " _______________ 19 ___ г.   ____________________________

                                          (место составления)

Объект ___________________________________________________________

                  (наименование объекта строительства)

9

Комиссия в составе:

ответственного  представителя  строительно-монтажной  организации,

передающей работы ________________________________________________

                          (фамилия, инициалы, должность)

ответственного представителя  строительно-монтажной   организации,

принимающей работы _______________________________________________

                          (фамилия, инициалы, должность)

рассмотрела представленную техническую документацию на выполненные

геодезические работы (схемы геодезической разбивочной основы   для

строительства,  внутренней  разбивочной  сети  здания, сооружения,

схемы   исполнительных   съемок,   каталоги   координат,  отметок,

ведомости и т.д.) при строительстве ______________________________

                                        (наименование объекта)

и произвела осмотр закрепленных на местности и здании знаков сети.

Предъявленные к приемке знаки разбивочной сети, их координаты, отметки, места установки и способы закрепления соответствуют представленной на них технической документации, и работы выполнены с соблюдением заданной точности построений и измерений.

    На основании изложенного комиссия  считает, что  ответственный

представитель строительно-монтажной организации __________________

__________________________________________________________________

                   (наименование организации)

сдал, а представитель строительно-монтажной организации __________

__________________________________________________________________

                   (наименование организации)

принял указанные выше работы по __________________________________

__________________________________________________________________

  (наименование объекта, отдельных частей зданий и сооружений)

Приложения: ______________________________________________________

                     (чертежи, схемы, ведомости и т.д.)

Представитель строительно-монтажной организации, передающей работы

__________________________________________________________________

   (подписи производителя работ, работника геодезической службы)

Представитель   строительно-монтажной   организации,   принимающей

работы ___________________________________________________________

     (подписи производителя работ, работника геодезической службы)

Скачать в .doc/.pdfСохраните этот документ сейчас. Пригодится.

Вы нашли то что искали?

* Нажимая на одну из этих кнопок, Вы помогаете формировать рейтинг полезности документов. Спасибо Вам!

Смежные документы

• Акт: образцы (Полный перечень документов)
• Поиск по фразе «Акт» по всему сайту
• «Акт приемки-передачи результатов геодезических работ при строительстве зданий, сооружений».doc

Документы, которые также Вас могут заинтересовать:

• Акт приемки-передачи перечисленных средств федерального бюджета при реорганизации иного получателя средств федерального бюджета
• Акт приемки-передачи документации (приложение к соглашению об уступке права (требования) (цессии))
• Акт приемки-передачи показателей доходов бюджета при реорганизации, передаче полномочий по администрированию (образец)
• Акт приемки-передачи показателей лицевого счета получателя бюджетных средств Московской области
• Акт приемки-передачи показателей доходов бюджета при реорганизации, передаче полномочий по администрированию
• Акт приемки-передачи принятых на учет бюджетных обязательств при реорганизации участников бюджетного процесса
• Акт приемки-передачи автомобиля
• Акт приемки-передачи кассовых выплат и поступлений при реорганизации участников бюджетного процесса
• Акт приемки-передачи показателей лицевого счета главного распорядителя (распорядителя) бюджетных средств
• Акт приемки-передачи показателей лицевого счета главного распорядителя (распорядителя) бюджетных средств (для отражения операций)

Как выполняется этап подготовки

На данном этапе геодезисты начинают изучение материалов картографии и всей документации. Все необходимые данные, полученные из документов, используются в дальнейшем для подготовки рабочих чертежей. Причем обязательному изучению подлежат места, где расположены пункты геодезической сети. Только к ним будет обеспечиваться привязка пунктов основы. Последняя обеспечивает в дальнейшем заданную точность.

В рабочем чертеже отражаются элементы, требуемые для перенесения в натуру. В основе данной разработки будет генеральный план застройки участка местности. Если на местности плотная застройка, то в учет принимаются все существующие объекты, в их числе запроектированные, которые расположены рядом со строящимся зданием.

При подготовке рабочих чертежей геодезистами учитывается ряд данных:

• Размещение участка строительства, в том числе прохождение систем жизнеобеспечения.
• Места расположения существующих объектов.
• Как выполнить размещение знаков ГРО, чтобы их сохранность на протяжении всех работ была обеспечена.
• Влияние факторов окружающей среды и возможные аварии на качество геодезической разбивочной оси.
• Порядок использования ГРО в период эксплуатации или реконструкции ОКСа.

Внешняя разбивочная сеть

Внешнюю разбивочную сеть сооружения следует формировать в виде геодезической сети, пункты каковой фиксируют в территории вынос оси, а кроме того углы, образованные пересечением главных осей. Нивелирная сеть площадки и наружная различная сеть сооружения формируется в виде нивелирных ходов. Высотная сеть основывается никак не меньше Нежели в 2 репера. Пункты нивелирной и плановой разбивочной сети, нередко необходимо совмещать.

Высотная Г.Р.О. осуществятся в согласовании с условиями нормативных бумаг, определенных поставленному распорядку строительства. Зоны закладки геодезических знаков обязаны быть показаны в стройгенплане плана учреждения, а кроме того в чертежах, разработанных с целью изготовления заявок согласно распланировке и стройке площади.

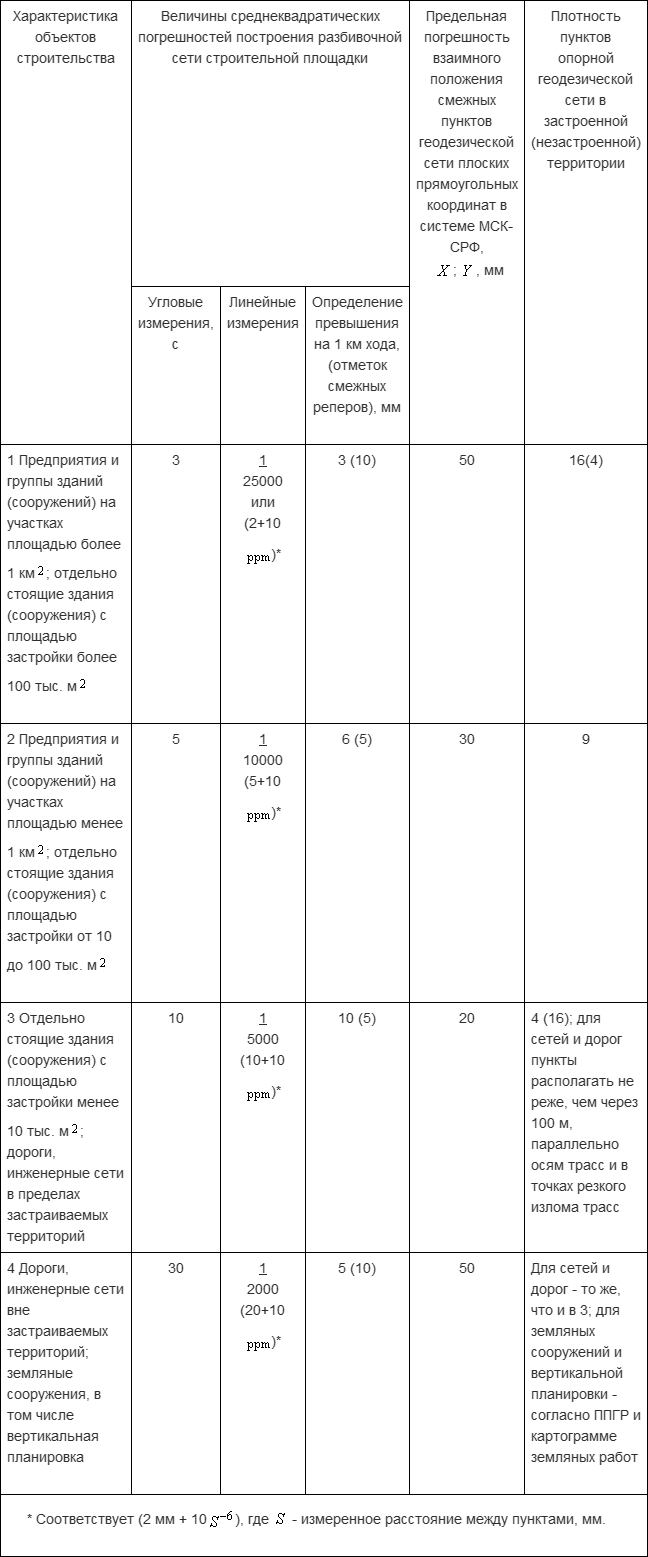

Величины СКП назначаются в зависимости от наличия одной из черт. При присутствии двух и более черт величины СКП назначаются согласно характеристике, соответственной наиболее высокой точности.

Высотная Г.Р.О. осуществятся в согласовании с условиями нормативных бумаг

Достоверность построений оригинальных и сложных объектов и монтажа технологического оснащения необходимо подсчитывать расчетами в базе инженерных критерий и принимая во внимание специальные условия к допускам, в согласовании с планом

Привязка плана дома на местности.

Геодезическая разбивочная основа для строительства — что это такое?

при возведении объекта недвижимости

Такая основа выполняется геодезической организацией и представляет собой сеть закрепленных пунктов.

Обозначенные пункты дают возможность с достаточно высокой точностью определять положение объектов строительства относительно их высоты.

Причем такая возможность возникает по отношению не только к отдельно расположенным зданиям и сооружениям – речь может идти о целых комплексах.

В любом случае, о каком количестве сооружений бы не шла речь, все они будут привязываться к определенным пунктам геодезической сети гос. назначения.

Отображая необходимые объекты, в обязательном порядке учитывают размещение уже существующих сооружений и сетей, а также тех, которые существуют только в проекте.

Исполнитель разбивочной основы также должен учитывать обеспечение устойчивости имеющихся знаков, посредством существования и размещения которых осуществляется установка закрепляющих пунктов и различные процессы, что имеют значение для эксплуатации сооружения с учетом строительных и санитарных норм.

Подготовка геодезических данных и перенесение проектных точек сооружений на местность

_______ Проектными точками называют точки, определяющие положение главных осей.

_______ Координаты этих точек при подготовке данных должны быть известны.

_______ Существует несколько способов вынесения проектных точек на местность:

• способ прямоугольных координат, • полярный, • способ угловых засечек, • способ линейных засечек, • способ створных засечек (створов).

_______ Способ выбирается в зависимости от имеющейся на местности геодезической сети и расположения зданий (сооружений).

6.1. Способ прямоугольных координат

_______ Является наиболее удобным и простым способом. Применяется при разбивке здания от строительной сетки или от красной линии застройки.

Например

_______Вычисляем: P-m = 440-400=40м; P-n = 535-400=135м; n-g = 65м (контроль).

Диагональ

_______ Вычисляем диагонали, устанавливаем и центрируем теодолит в точке Р (оптический отвес m_Ц. ≈ 1 мм ) и трубу наводим на точку q. По направлению визирного луча откладываем Рm и n. Точки m и n закрепляем колышками (если колышек деревянный, то в его центр по теодолиту забивают гвоздь).

_______ Устанавливаем теодолит в точке m и n, построив прямой угол откладываем расстояния mА и mС. Аналогичная работа выполняется в точке n. Для контроля разбивки здания промеряются расстояния AB и CD.

_______ Обязательно промеряются длины диагоналей и сравнивают их с вычисленными значениями.

_______ При разбивке проектных точек способом прямоугольных координат от красной линии застройки работы выполняется аналогично.

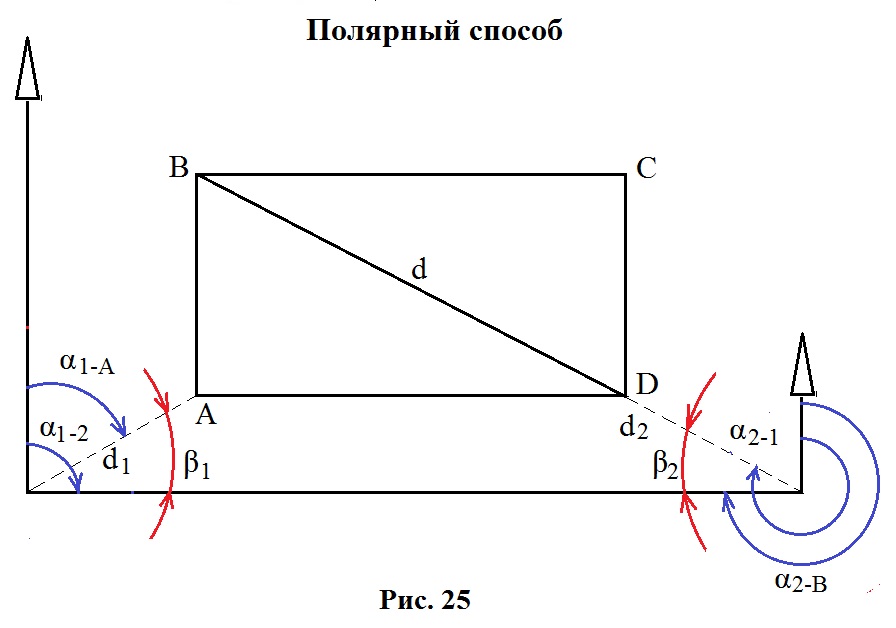

6.2. Вынос проектных точек полярным способом

_______ Применяется при вынесении проектных точек от пунктов геодезической сети. Подготовка геодезических данных для вынесения проектных точек основана на решении обратных геодезических задач.

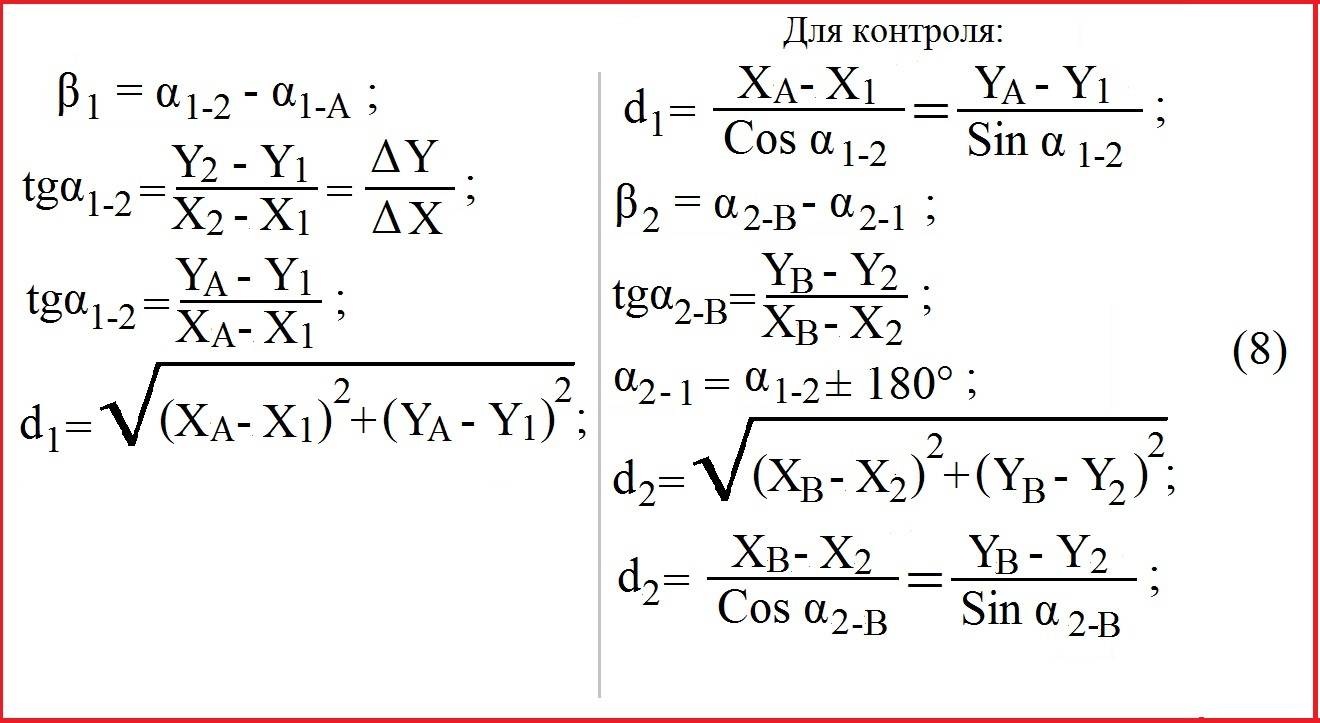

_______ Для подготовки геодезических данных для вынесения проектных точек А и В необходимо вычислить углы β₁ и β₂ и расстояния d₁ и d₂.

_______ Положение на местности проектных точек А и В находят путем построения проектных углов β₁ и β₂ и проектных расстояний d₁ и d₂ с помощью теодолита и рулетки. После вынесения точек А и В измеряют расстояние АВ и сравнивают с проектным.

_______ В точках А и В теодолитом откладывают прямые углы и, отложив ширину здания а, получают точки С и D.

_______ Для контроля промеряют сторону CD и диагонали AD и CB, которые вычисляют заранее.

6.3. Вынесение проектных точек способом угловой засечки

_______ Применяется в тех случаях, когда линейные измерения от исходных точек до определяемых выполнить нельзя. Способ более трудоемкий.

_______ Аналогичные вычисления выполняют для точки В. Полученные углы строят в точках 1 и 2 и по направлению визирного луча ставят колышки q, m и n. Натянув между колышками шнуры, в их пересечении находят точку А. Остальное аналогично полярному способу.

6.4. Вычисление проектных точек способом линейной засечки

_______ Способ применяется в тех случаях, когда расстояние от исходных точек до определяемых меньше длины мерного прибора.

_______

Вычисляют

_______ Разбивку легко выполнить двумя лентами (рулетками). Так как при этом способе расстояния допускаются короткие, разбивку обычно выполняют со вспомогательных точек.

_______ Координаты этих точек (а и в ) предварительно вычисляются.

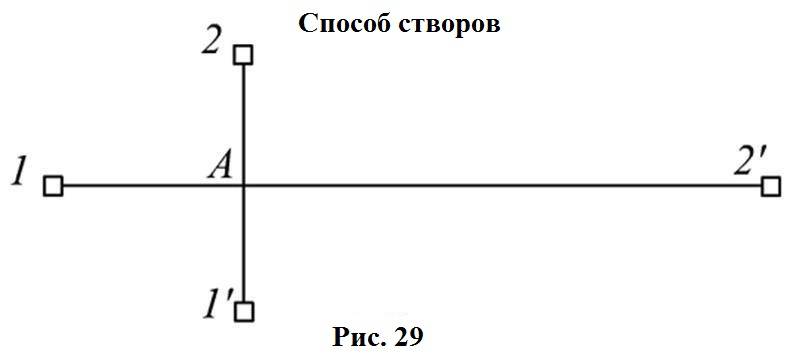

6.5. Вынесение проектной точки способом створной засечки (створов)

_______ Положение точки определяется пересечением двух створов (осей), закрепленных на местности.

_______ Створы обычно задаются теодолитами или проволоками.

_______В качестве документа для производства разбивочных работ используется разбивочный чертеж. На этом чертеже показывается положение сооружения, точек геодезической сети и приводятся все геодезические данные для переноса сооружения на местность.

Инструкция по прохождению теста

• Выберите один из вариантов в каждом из 10 вопросов;
• Нажмите на кнопку “Показать результат”;
• Скрипт не покажет результат, пока Вы не ответите на все вопросы;
• Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
• За каждый правильный ответ начисляется 1 балл;
• Оценки: менее 5.5 баллов – НЕУДОВЛЕТВОРИТЕЛЬНО, от 5.5 но менее 8.25 – УДОВЛЕТВОРИТЕЛЬНО, 8.25 и менее 10 – ХОРОШО, 10 – ОТЛИЧНО;
• Чтобы сбросить результат тестирования, нажать кнопку “Сбросить ответы”;
