Устройство и бетонирование буронабивных свай

Способы устройства буронабивных свай

Подготовительный этап

Любая работа, а тем более такая важная как создание фундамента, начинается с расчетов. Вам необходимо высчитать, сколько свай необходимо, а также места их расположения.

Кроме того, следует выяснить на какую глубину нужно устанавливать опоры фундамента. Этот параметр зависит от многих факторов, основными из которых являются:

• глубина расположения устойчивых грунтов;
• уровень подземных вод;
• глубина промерзания грунта;
• масса самого здания

Большинство из этих данных можно узнать, только проведя геологические исследования, а конкретно проделав несколько пробных бурений. Конечно, это потребует от вас дополнительных расходов, но без этих сведений сделать надежный и долговечный фундамент будет невозможно.

Технологические особенности

Обычно диаметр буронабивных свай — не выходит за пределы 880-1200 мм. В длину они могут достигать 35 м. Чтобы сваи обрели форму — применяют литую бетонную смесь.

Чтобы изготовить разные конструкции свай, используют четыре способа:

• Технология с непрерывным шнеком. Внутри него полость для подачи бетона в самую нижнюю точку скважины.
• С обсадной трубой. Её погружают и извлекают с помощью вибропогружателя. Таким образом защищаются стенки.
• С бентонитовым раствором, который не позволяет стенкам осыпаться.
• Технология с обсадной трубой, которую погружают используя метод вращения.

Технология с непрерывным шнеком

Эту технологию применяют в прочных грунтах, чаще всего в глинистых.

У шнека есть труба, к которой приварена специальная спираль, способная удалять грунт. Так по грунту бурится скважина. Шнек вращается, бурильная часть дробит грунт, и он по спирали подаётся на поверхность.

На конце внутренняя полость закрыта заглушкой с функцией обратного клапана: она не пропускает в полость разбуриваемый грунт.

Сначала выбирается нужная глубина, заглушка открывается, постепенно подаётся бетон и заполняет скважину. Когда она наполнится, шнек вынимают (вращая или просто вытаскивают без вращения).

Чтобы бетон застыл, скважину на некоторое время оставляют с раствором.

Для устройства железобетонных свай, в скважину вибратором опускают каркас из арматуры.

Технология с обсадной трубой

Этот способ используют, когда грунт оползневый или неустойчивый. Обсадная труба способна защитить скважину: она не позволяет стенкам обрушиться при бурении, «держит» слои грунта вокруг скважины, чтобы они не давили, и не даёт обрушиться арматурному каркасу при его введении.

Процесс технологии такой:

• Нужно погрузить трубу отдельными частями (вынимать нужно таким же способом).
• Метод погружения: вдавливание, вибрация или вращение. После нужно вытащить бур и остатки грунта, заполнить трубу бетоном или арматурным каркасом.

Арматуру ставят по центру скважины с получением защитного слоя в 60-70 мм. Следующий этап — заливка бетонного раствора и его уплотнение. Скважину заполняет бетон, и постепенно извлекается обсадная труба.

При обустройстве свай-стоек, для их опоры нужно расширить низ скважины. Грунт нужно удалить до 1,5-3 диаметров скважины. Если скважина камуфлетная — можно уплотнить взрывом.

Технология с обсадной трубой «фундекс»

Этот способ стал популярен несколько лет назад благодаря так называемому щадящему режиму. Работы проходят без ударных и вибрационных воздействий, поэтому нет риска повредить близлежащие сооружения. Грунт при этом сохраняет свои физико-механические свойства.

Диаметр изделий, которые выполняются по этой технологии — в пределах 450-600 мм. Эту технологию обычно используют в местностях, где неустойчивая сейсмическая ситуация.

Скважина бурится специальными коническими катками, которые установлены на общем валу. Бурят одновременно методом вращения и вдавливания, что не позволяет грунту попадать на поверхность.

• Наконечник-раскатка выполнен из чугуна. Его ввинчивают в грунт и оставляют внутри, он становится надёжной опорой сваи.
• Труба крепится к раскатке, проверяется — нет ли в трубе воды. Если нет — можно устанавливать каркас из арматуры.
• Затем подают праймер. Специальный раствор содержит равное количество воды, цемента и песка. Поэтому он не позволяет бетону расслаиваться.
• Затем труба заполняется пластичным бетоном и вытягивается, при этом возвратно вращаясь.

Технология устройства свай выбирается исходя из грунтов. Кроме этого общая финансовая составляющая фундамента из свай — тоже имеет значение.

Обычно обсадные трубы в скважине не оставляют.

По закону, их можно не вынимать только в крайних случаях. Допустим, если грунты оползневые на склонах или скорость движения подземных потоков более 200 метров в сутки. Для каждого исключительного случая нужно составлять техническое обоснование.

Плюсы фундамента на буронабивных сваях

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

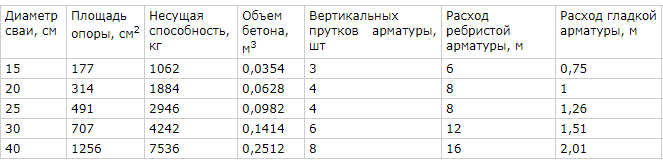

Упрощенная методика расчета буронабивного основания сводится к вычислению:

• сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
• грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
3. В установленных местах разделывают скважины на проектную глубину.
4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
9. Переходят к обвязке, строительству ростверка или монолитной плиты.

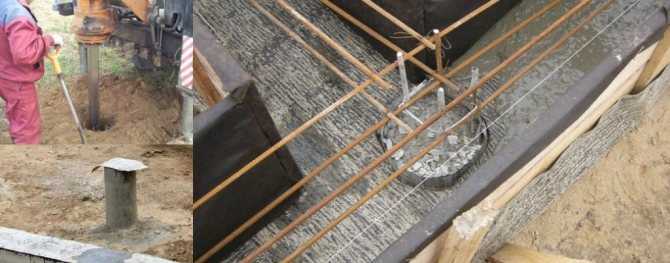

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

• разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
• строительство опалубки для ленточного ростверка;
• гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
• монтаж и установка армирующего каркаса для ростверка;
• бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

• разметка участка;

• бурение скважин;
• устройство обсадной трубы;
• монтаж армирующего каркаса;
• бетонирование шурфа;
• устройство подушки из нерудных материалов под монолитную плиту;
• строительство опалубки по периметру плиты;
• гидроизоляция рулонным материалом;
• монтаж армокаркаса, закладка коммуникационных линий;
• связка арматуры буронабивных опор и будущей монолитной плиты;
• заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Ленточный фундамент и грунты: почему это так важно

Расчет ленточного фундамента для частного дома

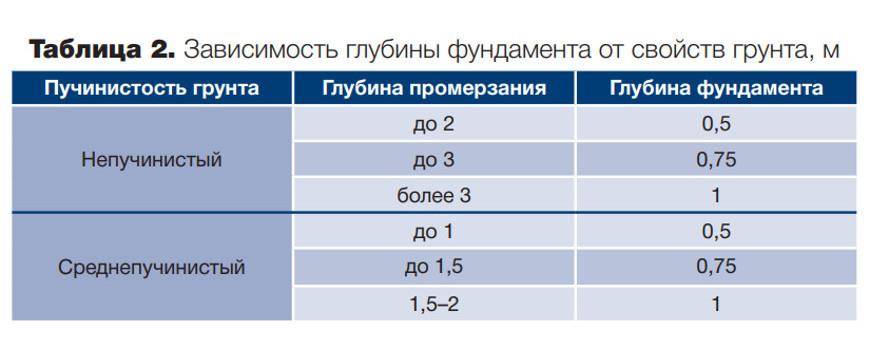

Глубина заложения. Подошву заглубленного ленточного фундамента чаще всего располагают на глубине околов 200 мм ниже промерзания грунта; при наличии подвала нижний край стен должен находиться на 200-300 мм ниже уровня подвала.

Что касается мелкозаглубленных ленточных фундаментов, то минимальная глубина их заложения варьирует в зависимости от нормативной глубины промерзания грунта.

Для Московской области оптимальной глубиной для мелкозаглубленного фундамента будет предел 0,75 — 1 м.

Высоту надземной части фундамента рекомендуют принимать равной его ширине, умноженной на 4. Нежелательно, чтобы надземная часть была по высоте больше подземной.

Ширина ленты фундамента – важнейшая характеристика, требующая инженерного расчета и зависящая от несущей способности грунта. За счет ширины фундамента регулируется распределение удельной нагрузки здания на грунт. По нормативам она должна составлять не более 70% от несущей способности (расчетного сопротивления) подлежащего грунта на единицу его площади.

Для расчета ширины определяется суммарная нагрузка (вес здания в килограммах), это значение делится на длину фундамента (в сантиметрах) и несущую способность грунта (в кг/см2). Ориентировочные значения расчетного сопротивления разных типов грунта можно узнать из СНиП 2.02.01-83 (СП 22.13330.2010) «Основания зданий и сооружений».

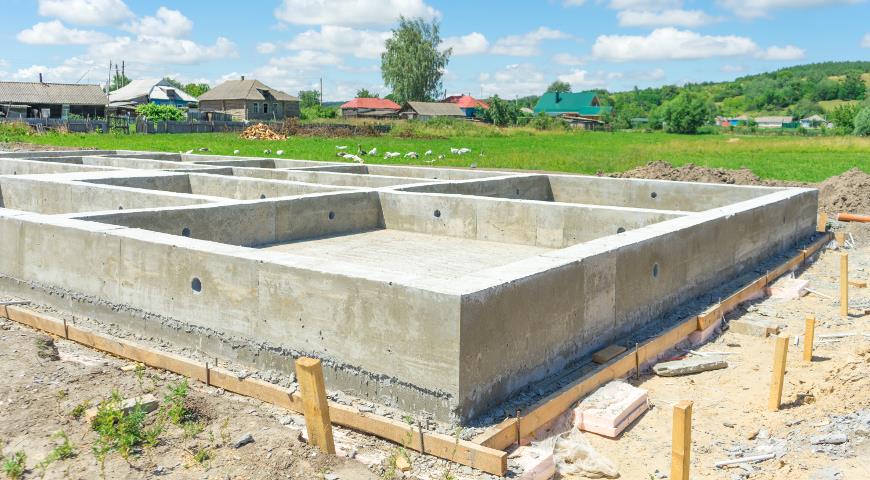

Дом на ленточном фундаменте

Общий вес здания складывается из веса всей постройки и ее обстановки плюс снеговая и ветровая нагрузка.

При подсчете «мертвого» веса здания суммируется вес следующих его элементов: наружных стен и внутренних перегородок вместе с отделкой и утеплителем, перекрытий со стяжкой (если она есть), теплоизоляцией и напольным покрытием, фронтонов, стропильной системы, кровельного пирога. Окна и двери обычно не учитываются. Понятно, что для такого расчета необходимо иметь уже готовый проект дома и расчет требуемого количества строительных и отделочных материалов.

Для определения веса обстановки дома можно воспользоваться расчетным значением полезной нагрузки на перекрытия жилого дома из СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия» – это 195 кг/м2. Данные по снеговой и ветровой нагрузке для каждого региона приведены в этом же документе, при этом в расчет фундамента закладывается 30% от значения ветровой нагрузки по СНиП.

Эти цифры суммируются и умножаются на коэффициент запаса прочности, равный 1,3.

Важно помнить, что фундамент по ширине не может быть меньше опирающейся на него стены.
На практике минимальная ширина фундамента одноэтажного дома с мансардой на грунтах с хорошей несущей способностью составляет около 30 см; для двухэтажного коттеджа минимальная допустимая ширина начинается с 50 см, а для просторного загородного дома высотой 2-3 этажа – с 65 см.

Ленточный фундамент

Бетонировании свай методом вертикально перемещаемой трубы (ВПТ)

Техника безопасности

При устройстве свайно-растверкового фундамента для дома из газобетона нужно соблюдать технику безопасности. Нормы ТБ при выполнении бетонных и свайных работ регламентируют:

• СНиП 12-03-2001. Безопасность труда в строительстве. Общие требования;
• СНиП 12-04-2002. Безопасность труда в строительстве. Строительное производство.

Свайный фундамент с ростверком под газобетон по соотношению несущих способностей и денежных затрат является одним из лучших вариантов. На слабонесущих грунтах, болотистой или пересеченной местности — это единственный способ сделать надежное основание под строение из газоблока.

Расчет бетона на буронабивные сваи. Информация по назначению калькулятора

Марка бетона для буронабивных свай – СНИП

Редакция 2.02.03-85 СНиП – основной документ, регламентирующий бетонирование буронабивных свай. ГОСТы на марки бетона:

• 19804.2-79;
• 10060.0-95;
• 12730.0-78;
• 12730.4-78;
• 12730.5-84.

Это важно!

Инструкции по выбору марки бетона для буронабивных свай можно найти также в ТР 100-99 (технические рекомендации для буронабивных фундаментов).

В соответствии со стандартами для различных конструкций бетон подбирают так:

• М100-150 – подготовительные работы и монтаж ненесущих конструкций;
• 200-250 – ленточные фундаменты, железобетонные пояса, ростверки;
• 300-350 – балки, фермы, перекрытия, лестничные марши, буронабивные сваи.

Состав бетона для буронабивных свай:

• 25 % щебня с прочностью, рассчитанной на нагрузку 50-60 мегапаскалей;
• 25 % песка;
• цемент – 340 килограммов на кубометр смеси.

В зависимости от условий работы в состав смеси могут добавляться модифицирующие присадки.

Буронабивные сваи для каркасного дома

Испытания буронабивных свай

Устройство буронабивных свай с применением обсадных труб

Технологические особенности

Обычно диаметр буронабивных свай — не выходит за пределы 880-1200 мм. В длину они могут достигать 35 м. Чтобы сваи обрели форму — применяют литую бетонную смесь.

Чтобы изготовить разные конструкции свай, используют четыре способа:

• Технология с непрерывным шнеком. Внутри него полость для подачи бетона в самую нижнюю точку скважины.
• С обсадной трубой. Её погружают и извлекают с помощью вибропогружателя. Таким образом защищаются стенки.
• С бентонитовым раствором, который не позволяет стенкам осыпаться.
• Технология с обсадной трубой, которую погружают используя метод вращения.

Технология с непрерывным шнеком

Эту технологию применяют в прочных грунтах, чаще всего в глинистых.

У шнека есть труба, к которой приварена специальная спираль, способная удалять грунт. Так по грунту бурится скважина. Шнек вращается, бурильная часть дробит грунт, и он по спирали подаётся на поверхность.

На конце внутренняя полость закрыта заглушкой с функцией обратного клапана: она не пропускает в полость разбуриваемый грунт.

Сначала выбирается нужная глубина, заглушка открывается, постепенно подаётся бетон и заполняет скважину. Когда она наполнится, шнек вынимают (вращая или просто вытаскивают без вращения).

Чтобы бетон застыл, скважину на некоторое время оставляют с раствором.

Для устройства железобетонных свай, в скважину вибратором опускают каркас из арматуры.

Технология с обсадной трубой

Этот способ используют, когда грунт оползневый или неустойчивый. Обсадная труба способна защитить скважину: она не позволяет стенкам обрушиться при бурении, «держит» слои грунта вокруг скважины, чтобы они не давили, и не даёт обрушиться арматурному каркасу при его введении.

Процесс технологии такой:

• Нужно погрузить трубу отдельными частями (вынимать нужно таким же способом).
• Метод погружения: вдавливание, вибрация или вращение. После нужно вытащить бур и остатки грунта, заполнить трубу бетоном или арматурным каркасом.

Арматуру ставят по центру скважины с получением защитного слоя в 60-70 мм. Следующий этап — заливка бетонного раствора и его уплотнение. Скважину заполняет бетон, и постепенно извлекается обсадная труба.

При обустройстве свай-стоек, для их опоры нужно расширить низ скважины. Грунт нужно удалить до 1,5-3 диаметров скважины. Если скважина камуфлетная — можно уплотнить взрывом.

Технология с обсадной трубой «фундекс»

Этот способ стал популярен несколько лет назад благодаря так называемому щадящему режиму. Работы проходят без ударных и вибрационных воздействий, поэтому нет риска повредить близлежащие сооружения. Грунт при этом сохраняет свои физико-механические свойства.

Диаметр изделий, которые выполняются по этой технологии — в пределах 450-600 мм. Эту технологию обычно используют в местностях, где неустойчивая сейсмическая ситуация.

Скважина бурится специальными коническими катками, которые установлены на общем валу. Бурят одновременно методом вращения и вдавливания, что не позволяет грунту попадать на поверхность.

• Наконечник-раскатка выполнен из чугуна. Его ввинчивают в грунт и оставляют внутри, он становится надёжной опорой сваи.
• Труба крепится к раскатке, проверяется — нет ли в трубе воды. Если нет — можно устанавливать каркас из арматуры.
• Затем подают праймер. Специальный раствор содержит равное количество воды, цемента и песка. Поэтому он не позволяет бетону расслаиваться.
• Затем труба заполняется пластичным бетоном и вытягивается, при этом возвратно вращаясь.

Технология устройства свай выбирается исходя из грунтов. Кроме этого общая финансовая составляющая фундамента из свай — тоже имеет значение.

Обычно обсадные трубы в скважине не оставляют.

По закону, их можно не вынимать только в крайних случаях. Допустим, если грунты оползневые на склонах или скорость движения подземных потоков более 200 метров в сутки. Для каждого исключительного случая нужно составлять техническое обоснование.

Буронабивные сваи: за и против

Если стройплощадка находится в зоне, где применение технологий, вызывающих малейшую вибрацию грунта – без буронабивных свай, как правило, не обойтись.

Однако технология их изготовления, хоть и отработана, но довольно трудоемка и требует точного соблюдения. Уровень профессиональной подготовки и опыт сотрудников, выполняющих эти работы должен быть соответствующий, так как этот процесс, в зависимости от состояния грунтов на участке имеет массу нюансов. Буронабивные сваи, фото:

В слабых, песчаных, пылеватых грунтах, на торфяниках и в некоторых других случаях поверхность буронабивных свай получается неровной. Такая поверхность более подвержена разрушительному воздействию влаги и силам пучения при промерзании почвы, чем гладкая поверхность готовых забивных свай. Смотрите так же:

1. Как закрыть свайный фундамент
2. Усиление свайного фундамента

Применение бетона, марка бетона для свай

Устройство буронабивного фундамента

Расчет расстояния между сваями

Чтобы определить расстояние между сваями свайного фундамента, надо знать две величины: необходимое количество свай и размеры здания в плане. Алгоритм расчета количества опор примерно одинаков для всех их видов, потому достаточно рассмотреть один вариант – например, буронабивные сваи.

Исходными данными для расчета являются:

• анализ грунтов в зоне строительства;
• максимальная нагрузка будущего дома на грунт;
• площадь дома.

Анализ грунтов

Определить состав грунта на участке можно самостоятельно (если планируется возведение легкой постройки). Для этого на месте будущего фундамента надо выкопать несколько ям глубиной примерно 2 метра. В процессе рытья «скважин» вы увидите, какой тип грунта вам будет попадаться, и на какой глубине находится плотный слой (например, твердая глина).

Этот параметр вам понадобится для расчета длины сваи.

Собираем нагрузки

Общая нагрузка на грунт определяется как сумма весов всех строительных материалов, которые предполагается использовать при строительстве, снеговой и ветровой нагрузки.

Две последние величины — нормативные.

Они зависят от региона строительства и определяются по таблицам действующих в России СНиПов.

Определяем необходимое количество свай

Для определения необходимого количества опор надо выполнить следующие действия:

• рассчитать площадь подошвы одной сваи;
• полученный результат умножить на сопротивление (4);
• общую нагрузку поделить на произведение площади подошвы и сопротивления.

Получив число опор, необходимо произвести корректировку нагрузки: ведь и сами сваи давят на грунт. Вес буронабивной сваи считается без учета ее расширения.

Умножив вес одного элемента на их общее количество, получим дополнительную нагрузку на грунт.

Шаг установки свай

Как определить расстояние между сваями фундамента, зная их количество и габаритные размеры здания? Кажется, нет ничего проще: расчет расстояния между сваями под фундамент заключается в делении периметра постройки на количество опор.

Но и здесь есть некоторые нюансы – существуют минимально и максимально допустимые расстояния между опорами:

• минимальное расстояние между буронабивными сваями фундамента по осям не должно быть менее трех диаметров опоры;
• максимальное расстояние между сваями фундамента – от 5 до 6 диаметров сваи.

Из вышеизложенного правила есть несколько исключений:

• при строительстве на песчаных грунтах минимально допустимое расстояние между бетонными сваями фундамента составляет 4 диаметра. При уменьшении шага возникает переуплотнение грунта, что приводит к усложнению монтажных работ;
• деревянные сваи устанавливаются с минимальным шагом 70 см независимо от их диаметра;
• минимально допустимый шаг для железобетонных опор составляет 90 см.

В зависимости от типа фундамента сваи могут размещаться рядным способом или в шахматном порядке. Первый способ применяется в свайно-ленточном фундаменте, второй — в свайно-ростверковом.

Расстояние между сваями свайно-ростверкового фундамента не должно превышать шести диаметров столба. В противном случае опора будет подвергаться воздействию повышенной нагрузки и работать как одиночная. Это приведет в конечном итоге к разрушению ростверка и даже обрушению постройки.

Оптимальным расстоянием между сваями свайно-ленточного фундамента считается 1,5-2 метра.

Максимально допустимый шаг зависит от размещения опор:

• в один ряд – 1,33 м;
• в два ряда – 2,67 м.

Лучшая марка бетона для фундамента?

Фундамент на сваях буронабивного вида

Что такое буронабивной фундамент? Это, по сути, определенное количество сооружений из свай. Главным его плюсом можно выделить легкость изготовления – его можно изготавливать вручную, на том месте, которое выделено под застройку. Никакими особенными процессами, закладывание фундамента не отличается, единственным серьезным моментом является бурение скважины, использующуюся часто как опалубку.

Вариантов сооружения столбов два – связать с помощью ростверка, который распределит тяжесть конструкции по всему периметру или оставить их в начальном положении.

Существует всего два способа установки буронабивных элементов, исходя из заданной технологии и проекта будущего здания:

• скважины не укрепляются с помощью растворов, так называемый «сухой» метод;
• второй вариант – применяется опалубка (постоянная или временная).

Если позволяют условия грунта, они достаточно плотные, не «плывут», бетон заливают в саму скважину. Для того, чтобы избежать нарушения плотности раствора, утечки цементного молочка, прежде чем заливать яму цементом, ее внутренние стенки укладывают специальными материалами, к примеру, плотной пленкой. Это делается для того, чтобы дополнительно обеспечить всю поверхность скважины от проседания стенок и создать гидроизоляционный слой.

Если выбрать второй вариант, с применением опалубки (она бывает пластиковая или металлическая), то временный вид убирается спустя необходимое время, когда цементный раствор полностью застыл и стал твердым

Прежде чем пользоваться подобным методом, очень важно обеспечить дополнительную гидроизоляцию сваям. Очень хорошим преимуществом в данном методе является то, что при временной опалубке реально сделать промежуток из песка между фундамент на буронабивных сваях и самой землей. Это отлично помогает против нюансов пучинистого грунта – опорные столбы конструкции не выталкиваются

Это отлично помогает против нюансов пучинистого грунта – опорные столбы конструкции не выталкиваются.

Буронабивной фундамент с ростверком создается с целью «разгрузить» конструкцию, равномерно распределить вес, улучшить показатели устойчивости. Всего существует два основных способа изготовления данного сооружения:

• в первом случае, обязательно оставляется зазор между конструктивными элементами и грунтом, который должен составлять около 2 см. Для чего это нужно? Ответ прост – уменьшаются негативные воздействия внешних факторов на пучинистый тип грунта, к примеру, оставив зазор, можно не боятся наводнения и затопления;
• углубленный метод применяется при стройке огромных и мощных домов или возможного использования нижних ярусов под подвальное помещение.

Данный фундамент ростверк с буронабивными сваями, плюсы и минусы которого помогут определится с выбором варианта основы для здания, требует особо внимания при воздвижении. Его сильные стороны:

• высокий уровень несущих конструкций;
• возможность возводить его для разных видов грунта;
• подземные воды и резкое повышение их уровня по окончанию постройки не помеха для строительства и дальнейшей эксплуатации;
• подготовительные действия участка сведены к минимуму;
• работы с землей очень мало.

Существует также определенное количество недостатков, которые очень важно учесть при возведении здания:

• практически полная невозможность строительства помещения под подвал;
• дорогостоящая установка свай, которая производится специальной техникой на профессиональном уровне.

Фундамент ростверк на сваях, расчет которого должен производится очень внимательно, имеет свои особенности:

• первым делом, проводится оценка земли;
• очень тщательно высчитать коэффициент тяжести, которая придется на фундамент;
• подсчитать необходимое количество и параметры свай для сбора конструкции.

Калькулятор расчета количества и стоимости материалов для буронабивных свай
