Преимущества и создание буранобивного фундамента

Технология бурения с защитой стенок скважин

Этапы монтажа

Описание и применение

Виды

Существуют разные варианты конструкции свайно-ростверковых оснований, различающихся по соответствующим признакам:

• Материал ростверка. Бывают деревянные, металлические и железобетонные конструкции. Выбор обычно бывает обусловлен весом и размерами постройки, особенностями климата и прочими внешними причинами.
• Высота конструкции. Различают погруженные в грунт и расположенные на дневной поверхности виды. С точки зрения долговечности и сохранности материалов предпочтительнее внешние конструкции, не имеющие контакта с грунтовой влагой. Погруженные в грунт — только железобетонные варианты, древесина и металл в таких условиях подолгу не служат.

Практика показывает, что погружение бетонной ленты в грунт нецелесообразно. При этом, открытый ростверк образует воздушный холодный зазор под перекрытием первого этажа, что затрудняет подвод коммуникаций и требует устройства специальных гидроизолированных траншей.

Это увеличивает трудозатраты и повышает расход материалов.

Пошаговая инструкция, как сделать буронабивной фундамент своими руками

Недостатки

• Буронабивной ленточный фундамент способен нормально прослужить чуть меньше 100 лет, далее его придется укреплять. Для людей, которые намерены строить дом «на века», такое основание может не подойти.
• Имеются проблемы с обустройством цокольного этажа. Конечно, ленточная часть фундамента при проведении определенных работ может частично выполнить роль цоколя, но это достаточно затруднительно, а в ряде случаев и невозможно.
• Такой тип основания не выдерживает массивных зданий; предназначен для построек малого веса. Предельную нагрузку придется учитывать при возведении и дальнейшей жизни в здании.

В чем его преимущества и недостатки

В первую очередь, следует рассмотреть положительные стороны, которыми отличается фундамент на буронабивных сваях:

• процесс строительства не отличается сильным шумом, поэтому работы можно проводить круглосуточно даже в том случае, если они проводятся в непосредственной близости к другим жилым зданиям;
• при введении сваи в грунт, присутствует крайне незначительная вибрация, в связи с чем полностью исключается возможность возникновения разрушений или же деформации близкорасположенных зданий, если осуществляется тесная городская точечная застройка;
• технология непрерывного шнека в процессе бурения не предусматривает извлечение значительных грунтовых масс;
• фундамент из буронабивных свай предусматривает изменение глубины их залегания и длины на разных уровнях, если речь идет о строительстве домов на побочных грунтах;
• в отличие от обыкновенных заводских, буронабивные сваи могут использоваться в любом диаметре, при этом нет необходимости изначальной закупки, транспортировки и последующего хранения целого комплекта таких изделий;
• нет потребности в том, чтобы покупать или же арендовать высокомощную сваебойную машину;
• есть возможность корректировки определенных конструктивных особенностей сваи, включая также отсутствие армирования нижней части;
• достаточно низкая стоимость, а также короткие сроки строительства кирпичного дома.

Но есть и определенные недостатки:

• металл свай подвержен коррозии;
• фундамент не может использоваться на скальных грунтах;
• для строительства подвала нужно будет проводить определенный ряд дополнительных работ, а также использовать дополнительные материалы, что связано с финансовыми затратами;
• использовать такой фундамент достаточно сложно, если дом строится на хрящеватой почве.

Виды ростверков

1. Сборный ростверк. Делается он из стальных балок (двутавра, швеллера и др.) обычно методом сваривания. Недостаток такого ростверка в сложности монтажа и в низкой прочности соединения балок между собой (стыки гораздо слабее балок), а также в том, что незащищенный металл легко поддается коррозии. Сборный ростверк удобен для недолговечного строительства, например, для дачного домика, беседки, веранды. Срок службы таких конструкций — до 20-ти лет.
2. Сборно-монолитный ростверк. Такой вид ростверка часто применяется в промышленном строительстве при возведении многоэтажных зданий. Вид ростверка — конструктор из заранее отлитых деталей со шпоночными соединениями, замками, превращаемый в монолит в процессе сборки. Очень дорогой фундамент, не подходит для частного домостроения.
3. Монолитно-литой ростверк (монолитный). Отливается такой железобетонный ростверк в виде балки либо монолитной плиты. Такой вариант — идеальный для малоэтажного индивидуального строительства.

Укладка бетона

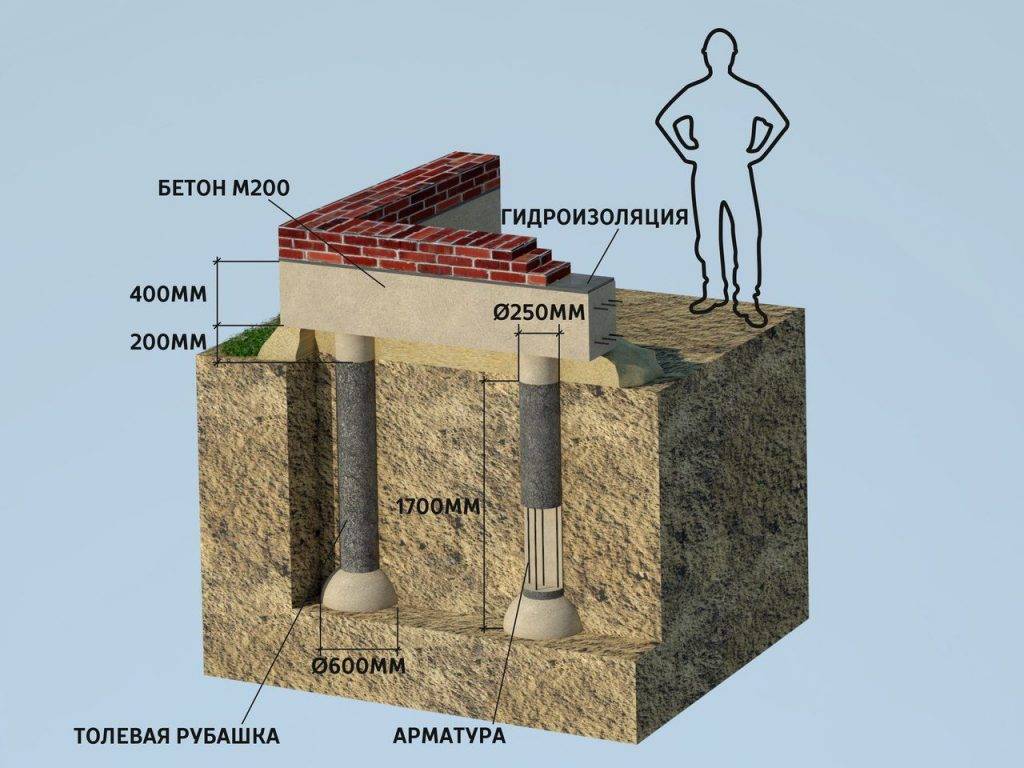

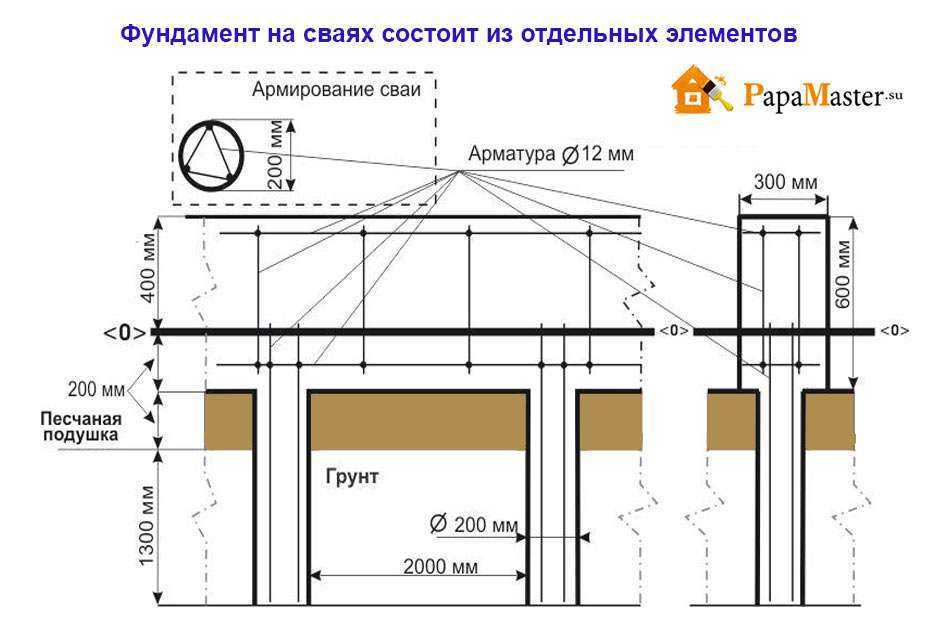

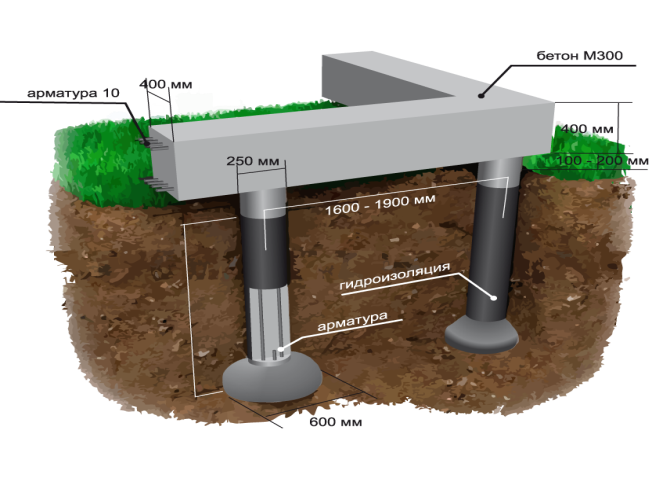

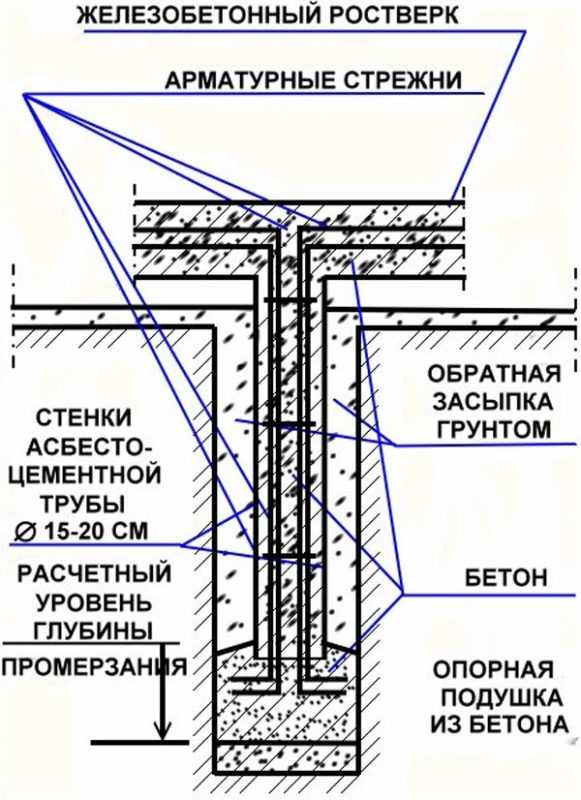

Схематическое отображение составляющих элементов буронабивного основания После того как процесс бурения завершен, сооружена опалубка и каркас, можно выполнять заливку бетонной смеси. Бетон укладывается слоями с поэтапным уплотнением – штыковкой. Для этого подходит только «тяжелый» раствор. Этот термин подразумевает использование следующих «тяжелых» заполнителей:

• кварцевый песок;
• щебень/гравий (прочных пород).

Бетонирование каждой буронабивной сваи выполняется непрерывно. Это означает, что временной промежуток между укладкой каждого слоя не должен превышать 1 часа. Процесс полного схватывания бетона завершается по истечении 28 дней, после чего можно нагружать полученную фундаментную конструкцию.

Расчет буронабивных свай

Для расчета свайной части необходимы следующие исходные данные:

• тип грунтов на участке, на которые будут опираться сваи;
• вес дома, рассчитываемый путем суммирования всех материалов и нагрузок;
• количество свайных опор.

Количество свай можно рассчитать, составив схему их расположения. Расстояние между опорами зависит от массы строения, его площади и длины несущих стен. Для расчета основания под коттедж из кирпича расстояние будет составлять 0,5-0,6 м. Для более легких строений — 0,8-1,0 м. Опорные сваи располагаются по всем углам будущего дома, на входной группе, вдоль несущих стен с выбранным шагом.

Определив необходимое количество свайных опор можно рассчитать их параметры: длину и диаметр. Длина буронабивных свай определяется как глубина залегания, которая зависит от уровня промерзания почв или залегания несущих грунтов. Информацию о глубине промерзания для своего региона можно найти в Сети. Определение глубины залегания несущих пластов определяют путем шурфирования или по данным геологических изысканий, входящих в состав проекта дома.

Диаметр буронабивных свай можно определить исходя из таблицы:

Пример расчета: объект строительства — коттедж из пеноблоков с опиранием свайной части фундамента на плотные пески. Вес дома составляет 120 тонн. Количество свайных опор по схеме — 28 штук. Определяем несущую способность для 1 буронабивной сваи: 120/28 = 4280 кг. В соответствии с таблицей для обеспечения такой несущей способности нам необходимо использовать буронабивные опоры диаметром 400 мм и площадью сечения 1256 м2.

Расчет буронабивного фундамента с ростверком

Как рассчитать арматуру для ленточного фундамента?

Для продольных прутьев применяют арматуру класса А3, а для поперечных — А1 (рисунок 3). Ширина фундамента составляет 500 мм или 50 см, произведем расчет его длины, при этом учтем, что здание будет иметь 2 внутренние стены:

(5 + 8) * 3 = 39 м.

Если применить 6 арматурных прутков, тогда получим:

6 * 39 = 234 м.

Рисунок 4. Схема армирования углов ленточного фундамента.

Шаг составляет 0,5 м, высота основы под дом — 0,2 м, тогда отступ от основания здания при применении 6 мм арматуры составит:

(200 — 8) * 3 + (60 — 8) * 2 = 680 см.

Число соединений составит:

• (39 / 0,5) + 1 = 79;
• 68 * 79 = 5372 см или 537,2 м.

Так как вязку стержней сделаем в 12 местах, тогда:

12 * 0,3 * 79 = 284,4 м.

Особенности технологии

Что это такое, характеристики свайных опор

Использование свайного фундамента с ростверком

Опорное основание на буронабивных сваях имеет высокие показатели несущей способности, поэтому является альтернативой монолитному, ленточному фундаменту. Причем свайный буровой обходится на порядок дешевле, и выстроить его можно своими руками. В зависимости от размера диаметра, свая выдерживает до 1,5 тонн массы, для строения среднего объекта потребуется не более 2-3 десятков опор. По регламенту диаметр свай может достигать 1,5 метров, длина до 40 метров. Для домов из тяжелого материала показано изготовление железобетонных элементов, выдерживающих большие весовые нагрузки. Дополнительными плюсами является минимальное количество земельных работ, большая экономия времени, денег.

Достоинствами фундамента на буронабивных сваях считают следующие показатели:

1. строительство в условиях плотной застройки не приносит вреда окружающим объектам из-за сниженной динамической нагрузки при проведении работ;
2. широкое применение технологии позволяет строить фундамент на подтопляемых, сложных, слабых грунтах и неровных ландшафтах;
3. заглубление производится ниже расчетной точки промерзания грунта с упором на стабильные слои, что повышает стойкость, прочность объекта, продляет срок его эксплуатации;
4. свайно-буровой фундамент подходит для любых технологий строительства: каркасных, кирпичных, деревянных, сборных;
5. доступная стоимость;
6. оперативность возведения.

Дороже всего обходится основание с монолитным ростверком, однако такой фундамент выдерживает массивные нагрузки, поэтому финансовая составляющая многократно окупится. При этом для закладки свай не нужно выкапывать котлован, загон буровых свай производится вибропогружателем.

Расчет фундамента на буронабивных сваях

Виды свай

Определение характеристик и параметров фундамента

Для того, чтобы спроектировать фундамент, необходимо произвести расчеты по следующему алгоритму:

1. Вычислить общую массу строящегося здания.
2. Определить типы грунтов и вычислить их физико-механические параметры. Для этого берут образцы грунта на разной глубине из пробных скважин.
3. Определить силу, с которой дом давит на фундамент.
4. Произвести расчет несущей способности буронабивной сваи.
5. Определить общее количество буронабивных свай и их конфигурацию.

Определение массы здания

1. Массу подсчитывают для каждого элемента конструкции – стен, перегородок, перекрытий и кровли. Сначала рассчитывают объем:

L, D, H – соответственно длина, ширина и высота элементов дома.

2. Вычисляют вес:

где p – плотность материала.

3. Рассчитывают вес полезной нагрузки – добавляют массу полов, штукатурки, декоративных отделочных материалов. Эта величина – постоянная, нормативная. Она зависит от общего размера помещений дома на всех этажах. Значение веса полезной нагрузки равно 150 кг/м2.

4. Увеличивают общую массу на коэффициент запаса прочности: конструкция должна противодействовать давлению снега зимой. Величину коэффициента берут из СП «Нагрузки и воздействия». Для средней полосы России значение коэффициента надежности равно:

• 1,3 – для бетонных монолитных сооружений;
• 1,2 – для сборных кирпичных и плитных конструкций;
• 1,1 – для домов из бруса и бревен;
• 1,05 – для сооружений из стали.

Определение физико-механических параметров грунтов

1. Несущую способность грунта можно определить по таблице 1:

Свая опирается на грунт не только нижним торцом, но и всей боковой поверхностью. Это сопротивление также учитывается при расчете фундамента.

Определение параметров, влияющих на несущую способность свай

Опоры изготавливаются из бетона марки 100 и выше. Для того, чтобы опора выдерживала поперечные нагрузки, ее армируют стальными прутками. Чтобы перераспределить и выровнять между сваями весовую нагрузку, придать конструкции жесткость, вершины опор обвязывают бетонным ростверком. Монолитную ленту армируют стальными прутками.

Расчет буронабивного фундамента с ростверком

В ходе разработки проектного задания выполняются расчетные действия по определению точного числа опорных свай и их размещение. Сваи выставляются рядами в соответствии с разметкой объекта, на его угловых участках, в точках пересечения стен и между этими местами.

Расстояние между опорами определяется общей массой строящегося объекта: чем он тяжелее, тем больше столбов потребуется, и расстояние установки будет меньше.

Устанавливая сваи собственными силами рекомендуется проверять по уровню оголовки, которые должны возвышаться над поверхностью на одной высоте.

Рассмотрим, как выполняется расчет несущей способности буронабивного фундамента с ростверком.

Чтобы определить необходимое количество опорных элементов, потребуется два исходных показателя – масса объекта и несущие возможности отдельного элемента. Определение прочности одной сваи зависит от марки применяемой бетонной смеси. Если используется М100, то опора выдержит до ста килограмм на квадратный сантиметр. Сечение сваи 200 на 200 мм создает площадь опоры в 400 см. кв. Значит, опорный столб выдержит нагрузку в сорок тонн.

Следовательно, несущие возможности почвы значительно ниже, чем свайные. Получается, что определение потребности в сваях и их несущих характеристик будет недостоверным, если не учесть показатель прочности грунтового состава.

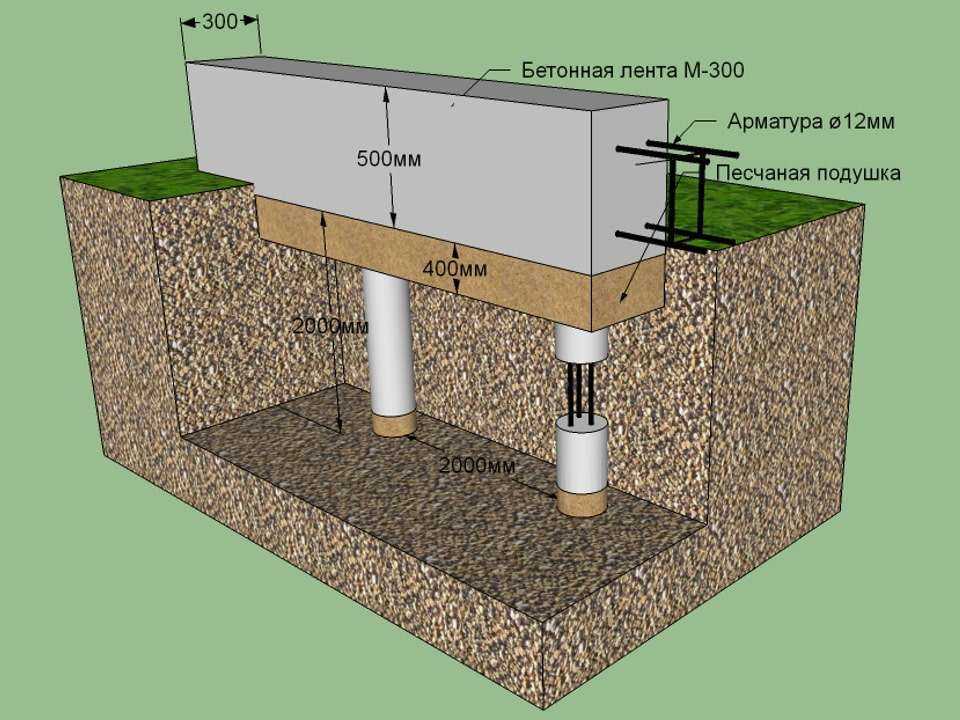

Ростверк объединяет всю конструкцию и повышает устойчивость основы. Если буронабивной фундамент устраивается без ростверка, следует выполнить расчеты, гарантирующие установку всех опор на необходимую глубину, гарантирующую, что сооружение не просядет и не «выдавится» морозным пучением.

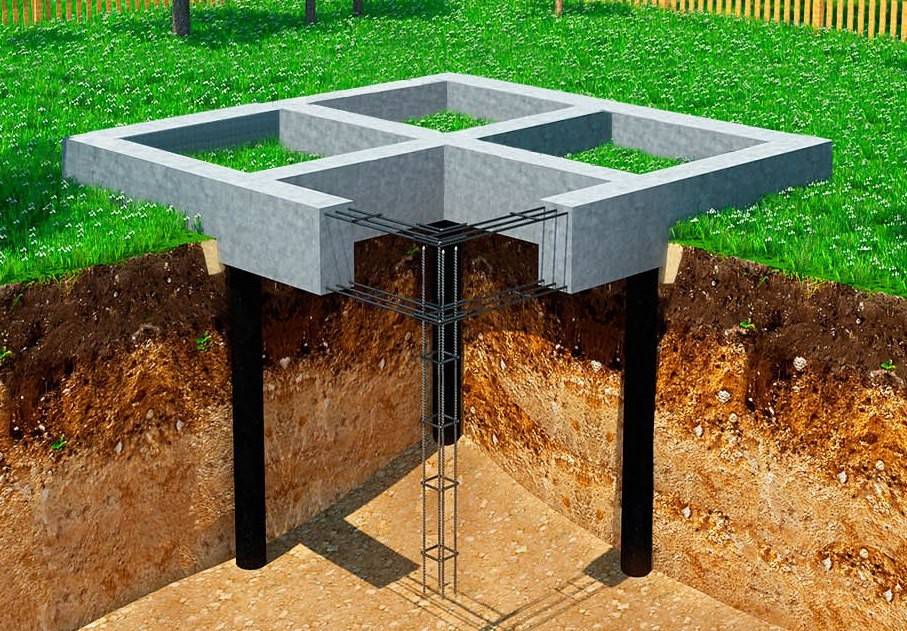

Что такое ростверк?

Как вы уже знаете, в зависимости от типа грунта нередко для возведения постройки выбирают столбчатый фундамент. Но прямо на торчащие из земли столбы трудно приладить строящийся дом или баню. Тут-то на помощь и приходит ростверк. Он соединяет все торчащие из земли оголовки свай и уже на нем возводится вся постройка. Ростверк — это горизонтальный отдел фундамента свайно-столбчатого типа, который объединяет несколько столбов для создания цельной конструкции. Он позволяет распределять нагрузки на сваи и грунт без дисбаланса. При этом данный элемент не оказывает никакого влияния непосредственно на грунт в отличие от фундамента ленточно-столбчатого типа.

Выбирать фундамент с ростверком следует при строительстве на слабых грунтах, на карстовых и заторфованных участках. Также свайно-ростверковый фундамент способен заметно удешевить возведение построек на склонах.

Давайте рассмотрим разновидности ростверков и разберем отличия в конструкции.

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

• сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
• грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
3. В установленных местах разделывают скважины на проектную глубину.
4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
9. Переходят к обвязке, строительству ростверка или монолитной плиты.

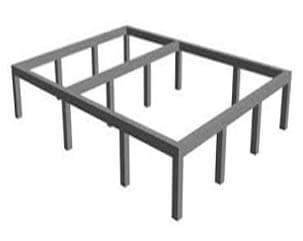

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

• разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
• строительство опалубки для ленточного ростверка;
• гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
• монтаж и установка армирующего каркаса для ростверка;
• бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

• разметка участка;
• бурение скважин;
• устройство обсадной трубы;
• монтаж армирующего каркаса;
• бетонирование шурфа;
• устройство подушки из нерудных материалов под монолитную плиту;
• строительство опалубки по периметру плиты;
• гидроизоляция рулонным материалом;
• монтаж армокаркаса, закладка коммуникационных линий;
• связка арматуры буронабивных опор и будущей монолитной плиты;
• заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Технология устройства буронабивных свай с обсадной трубой

Процесс монтажа буронабивных свай начинается с перебазировки на объект спецтехники. Для обустройства опор привлекается три типа установок:

• Буровая машина;
• Стреловой кран;
• Автобетоносмеситель.

После разметки свайного поля (точек бурения под сваи), буровая машина размещается на месте разработки скважины. Буровая оснастка приводится в рабочее состояние и выполняется проходка полости на глубину, идентичную длине первой секции обсадки. Далее шнек извлекается из скважины, установка фиксирует в несущем узле трубу и размещает ее в полости. Аналогичным образом устанавливается вторая секция обсадки, стыковка секций выполняется посредством резьбового соединения, после чего скважина углубляется до тех пор, пока верхний контур обсадной трубы не сравняется с уровнем грунта и процесс повторяется повторно.

Рис: Бурение с применением обсадной трубы

Важно: в процессе бурения шнековая колонна вращается внутри обсадной трубы. Сама обсадка углубляется за счет выемки грунта из под ее стенок, под воздействием собственного веса и прикладного воздействия вибрационного блока, оказывающего на трубу возвратно-поступательные нагрузки. После проходки полости на требуемую глубину шнековая колонна изымается из скважины и посредством стрелового крана в полость загружается арматурный каркас

По завершению установки каркаса в устье скважины устанавливается бетонолитная труба, через которую выемка заполняется бетоном. В процессе нагнетания смеси выполняется последовательный демонтаж обсадки скважины

После проходки полости на требуемую глубину шнековая колонна изымается из скважины и посредством стрелового крана в полость загружается арматурный каркас. По завершению установки каркаса в устье скважины устанавливается бетонолитная труба, через которую выемка заполняется бетоном. В процессе нагнетания смеси выполняется последовательный демонтаж обсадки скважины.

Рис: Установка арматурного каркаса в скважину

Для повышения прочностных характеристик буронабивной сваи производится уплотнение смеси посредством глубинных электровибраторов, которые удаляют из бетона образовавшиеся в нем полости воздуха. К последующей эксплуатации (обвязке ростверком) опора пригодна спустя 25-30 дней после заливки (данное время необходимо для набора бетоном проектной прочности).

Рис: Заполнение скважины под буронабивную сваю бетоном

Пошаговая инструкция монтажа буронабивного фундамента

Монтаж буронабивных свай

Скважины делают обычные или с расширенным основанием (для домов с несколькими этажами)

По размеченным точкам начинается бурение скважин, в которые устанавливается опалубка, если она предусмотрена. В зависимости от исполнения делаются обычные скважины или с расширением в основании. Со дна скважины необходимо удалить рыхлую землю и утрамбовать основание. После производится устройство песчаного основания. Для таких подушек подходит материал с модулем крупности выше среднего. Лучше всего использовать песок крупной фракции.

Армирование фундамента производится при помощи арматурного каркаса. Он заранее изготавливается и после устройства скважины опускается в неё. Если в конструкции отсутствует монолитный ростверк, то помимо арматурного каркаса в верхние части свай могут быть помещены металлические закладные детали. На них впоследствии можно смонтировать металлические ригели. О том, как сделать опалубку для буронабивных свай, смотрите в этом видео:

В завершении монтажа производится процесс бетонирования свай. Существует несколько видов бетонирования в зависимости от формы свай. Желательно производить этот процесс одним этапом без перерывов. Бетон необходимо тщательно вибрировать для устранения пустот.

Разметка участка

Перед разметкой фундамента необходимо очистить площадку от плодородного слоя.

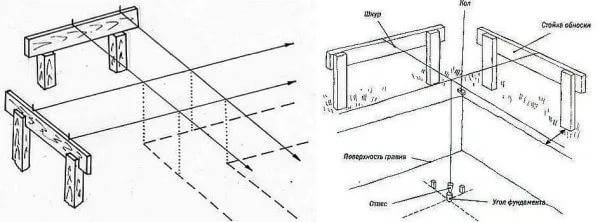

Для разметки площадки под строительство используют обноску из досок.

Обноска – это пара колышек, соединенные в букву «П» сверху рейкой.

На рейку прибивают гвозди для разметочного шнура в размер по размечаемым элементам. Например, осевая линия, ширина сваи, ширина ростверка.

Обноску ставят с выносом за габарит фундамента, так чтобы она не мешала работам.

Нормативные материалы по этому вопросу:

СП «Инженерно-геологические изыскания для строительства» часть 1, часть 2. Требования по выносу осей на участок приведены в пункте 9.

Существующие виды

Виды свайных фундаментов различают по типу свай.

Бывают:

• Сваи-стойки. Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
• Висячие сваи. Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.

Материалом для изготовления свай служат:

• Древесина. Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
• Металл. Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
• Железобетон. Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.

Существует три основных разновидности свайных фундаментов:

• На забивных сваях. Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
• На буронабивных сваях. Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.
• На винтовых сваях. Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа — лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.

ОБРАТИТЕ ВНИМАНИЕ! Все свайные основания не могут быть созданы на скальных или крупнообломочных породах

Технология расширения нижнего конца скважины

Сваи с расширенным концом более устойчивы Расширенный нижний конец на опоре придает ей значительную прочность и устойчивость. Рассмотрим методы и способы устройства расширенного основания:

• механическим способом скважина с расширенным основанием бурится с помощью специального устройства с раскрывающимися на конце лопастями до 3 м в сечении. Управляется с поверхности земли с помощью гидравлического устройства. При монтаже расширения бурение ведется одновременно с подачей циркулирующей глиняной смеси, которая предохраняет стенки от осыпания;
• метод взрыва детонатора в полости шахты. В скважину опускается взрывное вещество, обсадная труба заполняется бетонным раствором на 1,5-2 м, трубу поднимают на 0,5 м вверх, приводят в действие детонатор, провода от которого находятся на поверхности. Образуется воронка сферической формы, она быстро заполняется бетоном, подающимся из обсадной трубы;
• расширение можно создать путем утрамбовки грунта с помощью специальных устройств. Но качество изготовления опоры по такому методу трудно оценить с поверхности.

Устройство буронабивного фундамента

После завершения инженерно – геологических исследований участка для застройки необходимо подготовить место под фундамент. Для этого выбирается наиболее подходящая территория и производится разметка по периметру будущего сооружения. В зависимости от габаритов будущего здания определяется расстояние между свайными скважинами. После этого необходимо приступить к бурению скважин. Этот процесс может происходить вручную при небольшом частном строительстве или при помощи специального бура. Глубина скважин определяется согласно строительным нормами и правилам с учетом размеров здания и периметра фундамента. Кроме того, следует учесть геологические и климатические особенности строительного участка. В среднем глубина должна быть от 1,5 до 3 метров.

Важно!

На дно скважины обязательно надо засыпать песок для устройства песчаной подушки.

По завершению подготовки скважин необходимо выполнить заливку их бетонным раствором. С этой целью в скважину устанавливается асбестоцементная или металлическая труба подходящего диаметра. Внутрь ее заливается бетонный раствор. Сразу после заливки первой порции бетона необходимо трубу приподнять и дать бетону осесть на дно, образовав бетонную подушку. Одновременно следует производить утрамбовку бетона. Далее продолжается заливка с одновременным армированием конструкции. Для армирования применяется арматура или металлические прутья, связанные между собой проволокой или соединенные сваркой. Таким образом, постепенно заливается вся скважина.

Далее фундамент ленточный на буронабивных сваях сооружается с изготовлением либо ростверка, либо ленточного бетонного пояса. На концах бетонных свай необходимо оставить выпущенными небольшие отрезки арматуры для соединения с верхней частью фундамента. По всему периметру из ровных досок устраивается опалубка для заливки. Дно будущего фундамента необходимо выровнять. Опалубка скрепляется между собой таким образом, чтобы бетон под действием своей массы не раздвигал стенки. На низ будущей конструкции укладывается армированная сетка или же делаются армовочные пояса из металлических прутьев. Армированная конструкция должна соединяться с выпущенными из буронабивных свай отрезками арматуры.

Когда все эти процедуры проделаны, необходимо приступить к заливке бетона

Важное замечание – вся процедура от установки буронабивных свай и их заливки и до сооружения бетонной ленты или ростверка не должна растягиваться во времени. Бетон не должен успеть схватиться, чтобы была возможность создать монолитную структуру фундамента

На этом фундамент ленточный на буронабивных сваях можно считать законченным.

Как посчитать шаг

Наибольшее расстояние между буронабивными опорами определают как отношение несущей способности сваи (Р) к нагрузке строения на один погонный метр фундамента (Q). В свою очередь, Р представляет собой суммарный показатель боковой поверхности и основания.

Росн = 0,7 * Rн * F,

где Rн — нормативная несущая способность, F — площадь основания буронабивной сваи, а 0,7 — коэффициент однородности грунта.

Рбок. пов-ти = 0,8 * U * fiн * h,

где 0,8 — коэффициент условий работы, U — периметр сваи по сечению, fiн — нормативное сопротивление грунта у боковой поверхности сваи, h — высота слоя грунта, контактирующего с фундаментом.

Расположение буронабивных свай

Разделив массу здания на его периметр, получим Qк примеру, 6,2 т/м. В размер приплюсовывается длина основания не только наружных, но и внутренних стен, находящихся под нагрузкой (если есть). Предварительно выберем сваю Ø 30 и длиной 3 м. Р= 12,31 т.

Максимальное расстояние составит 1,98 м.

Теперь начинаем привязку промежутка между опорами к геометрии проектируемого здания. Учитывать необходимо кратность сторон периметра расстоянию между столбами. Увеличить размер просвета можно, приняв расчетную деталь с большим диаметром или длиной (увеличиваем числовое значение Росн, Рбок. пов-ти).

При увеличении расстояния между опорами, растет сечение ростверка. Требуется больше бетона и арматуры. Рекомендуется просчитать несколько вариантов для оптимального расхода строительных материалов, сметной стоимости строительства.

Строительные правила рекомендуют соблюдать расстояние между буронабивными колоннами от 3 до 6 их диаметров. То есть, в свету минимальный зазор 2 диаметра. Уменьшение возможно, ноне рационально. При бурении не происходит такого сдавливания грунта, как при забивании. Однако, близкое расположение столбов (менее 1 м) распределяет нагрузку на поверхность основания с взаимным наложением зон деформации основания. Получаем принцип куста. При расчете трения по боковой поверхности в кусте учитывается только внешний условный периметр всего куста опорных стержней, что уменьшает общее значение этого показателя. Также растет напряжение деформации под подошвой, что может увеличить осадку. Взаимовлияние в кусте рассчитывается по СП 50-102-2003 (п.7.4.4).
