Чертеж каркасного дома для ПМЖ: Инструкция

Возведение второго этажа, крыша

К моменту возведения второго этажа на первый проводится электричество. На балки (основу пола второго этажа) устанавливаются в местах стыков проходные стойки. Для поднятия тяжестей используется тельфер, помещенный в конструкцию дома. Задувание стен выполняется стекловатой (примерно 2/3), по всему периметру набивается ГКЛ. Для гидроизоляции внутренняя поверхность оббивается армированной пленкой, прижимаемой 4-мм фанерой.

Для задувки используется решетка, разбивающая пространство на отдельные подушки. В качестве перекрытий используется балочный крепеж. Пролеты между лагами подшиваются фанерой, в качестве утеплителя используется техниколь, 40 кубов, которые на перекрытии сверху закрываются мембраной. Стропила в конструкции лежат на стойках, благодаря наличию окон, имеющих разный шаг. После первого ската укладывается второй, используется все тот же утеплитель. В качестве материала для кровли выбрана ондувилла, любое железо принято решение не использовать.

Перекрытие и стропильная система

Крыша в каркаснике

Конструкция перекрытия – это поперечные балки, расположенные с небольшими промежутками. В каркасных зданиях перекрытие крепится к верхней обвязке. Есть 3 способа такого крепления, сопоставимых по надежности:

• металлические уголки;
• врезка в обвязку;
• опорные кронштейны.

Принцип монтажа перекрытия зависит от того, что будет находиться над потолком:

• для мансарды берут балки 20х20 см и кладут их с шагом 40 см;
• если сверху будет просто чердак и крыша – достаточно будет сечения 10х10 см, а шаг между ними можно довести до 60 см;
• для полноценного второго этажа нужны балки 15х15 см, поверх которых кладется черновой пол – так же, как и на первом этаже.

Дерево для перекрытия и стропил принято выбирать такое же, как использовалось при обвязке.

Стропильная система бывает 2 видов:

• мансардная;
• двускатная.

Разница в их монтаже несущественна, нужно только правильно рассчитать количество древесины (на мансардные стропила уйдет больше). Общий алгоритм таков:

1. Выбирают угол наклона крыши. Лучше всего – от 15° до 45°. Если меньше, то зимой на кровлю будет слишком сильно давить снег, а если больше – выйдет дорого, а внешний вид будет странным.
2. Прикрепляют мауэрлат (перекладину) к верхней стороне стен по всему периметру здания. Роль мауэрлата выполняет толстый брус, прикрученный (чаще всего) анкерными болтами.
3. Делают шаблон стропил. Для этого берут 2 бруска или доски и скрепляют их под выбранным углом. Длина этих досок должна соответствовать длине стропил.
4. Устанавливают шаблон на мауэрлат так же, как планируют ставить стропила.
5. Ставят стропила по шаблону, начиная от краев крыши. Соединяют их заранее, поднимая на крышу уже в виде «ножниц». Шаг между стропилами – не менее 60 см.
6. Если нужно, укрепляют готовую систему подпорами и подкосами.
7. В конце размещают центральную балку (коньковый прогон) и прикручивают либо прибивают ее ко всем стропилам.

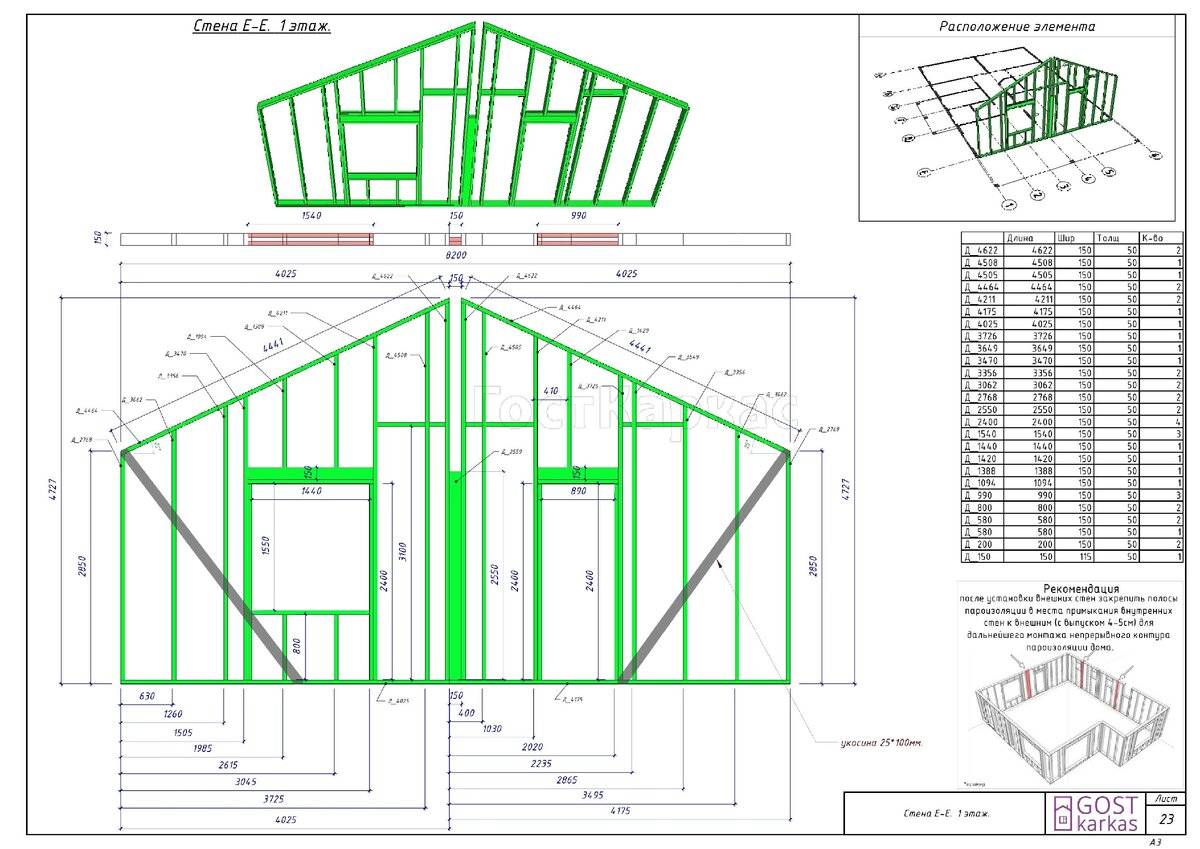

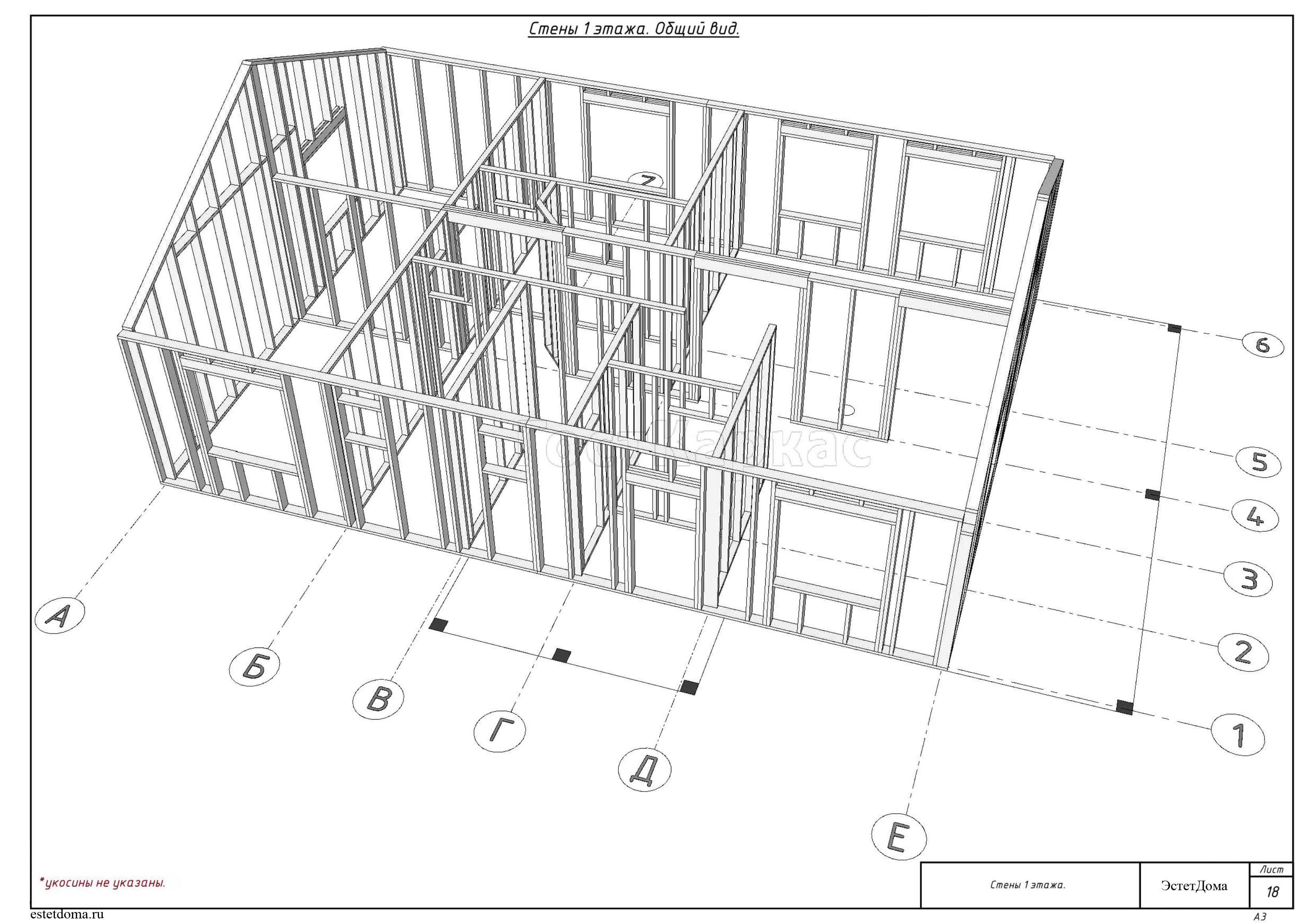

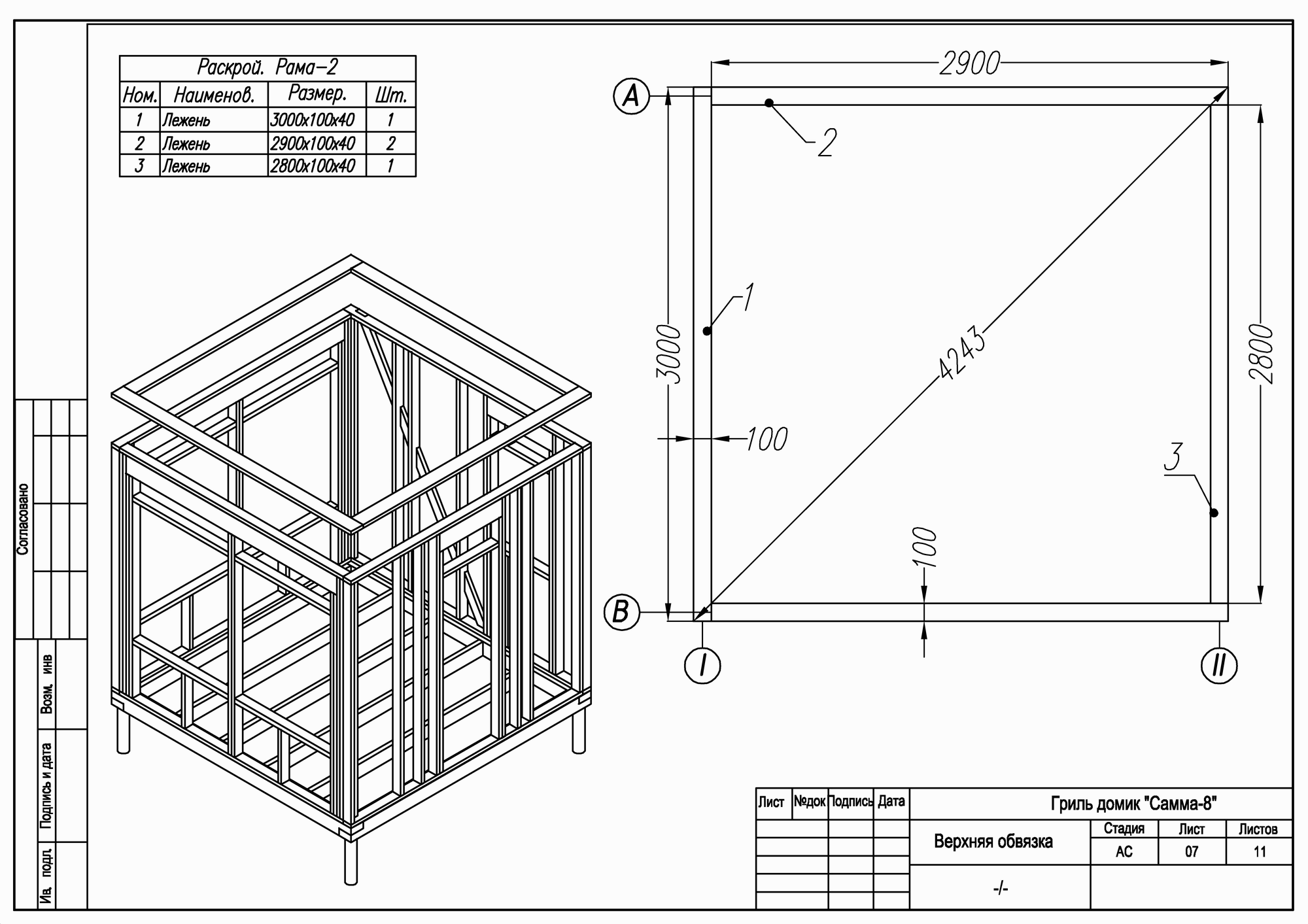

Сравнение: Обычный чертёж и наши чертежи

Для удобства и скорости работы, мы не стали, как это делают все, делать отдельную комплектовочную ведомость на весь дом, так как работать по ней крайне неудобно. Представьте, как собирать дом, если для того, чтобы собрать перегородку длиною всего метр-два, вам придётся искать её комплектность в книге из почти ста! листов. Чтобы у вас не было таких проблем, мы, все необходимые материалы и их точные размеры, указали непосредственно на странице, где нарисован тот объект, который вы будете собирать в настоящее время, вам не придётся тратить уйму времени, чтобы найти и рассчитать, что вам нужно, всё указано на схеме — просто и удобно. В любом случаие, ещё дополнительно идёт смета к проекту.

Как построить каркасный второй этаж

Про­дол­жа­ем цикл ста­тей на тему “Как постро­ить дом”. Вот мы и добра­лись до вто­ро­го эта­жа кар­кас­но­го дома. Мы уже опре­де­ли­ли в про­шлых ста­тьях, что пер­вый этаж кар­кас­но­го дома вме­сте с фун­да­мен­том нам обой­дёт­ся мак­си­мум в 350 000 руб­лей.

На этом эта­пе стро­и­тель­ство основ­ной части дома в прин­ци­пе мож­но было бы и закон­чить, оста­лось бы доба­вить одно­скат­ную кры­шу, а это ещё 30000 руб­лей, вста­вить окна и две­ри, и мож­но зани­мать­ся бла­го­устрой­ством, живя в этом доме, и по мере сил и воз­мож­но­стей доде­лы­вать вся­кие раз­ные мело­чи.

Хотя в этом есть и своё раци­о­наль­ное зер­но. Зачем горо­дить два эта­жа сра­зу при дефи­ци­те денег, когда мож­но постро­ить один этаж но капи­таль­но, то есть до кон­ца, а уж потом по мере необ­хо­ди­мо­сти и воз­мож­но­стей постро­ить вто­рой этаж. При­чём, при стро­и­тель­стве дома, я взял не самый эко­но­мич­ный вари­ант по рас­хо­ду мате­ри­а­лов. Мож­но было бы при­мер­но тысяч 50 сэко­но­мить как мини­мум, и на эти день­ги постро­ить дву­скат­ную кры­шу или ман­сар­ду.

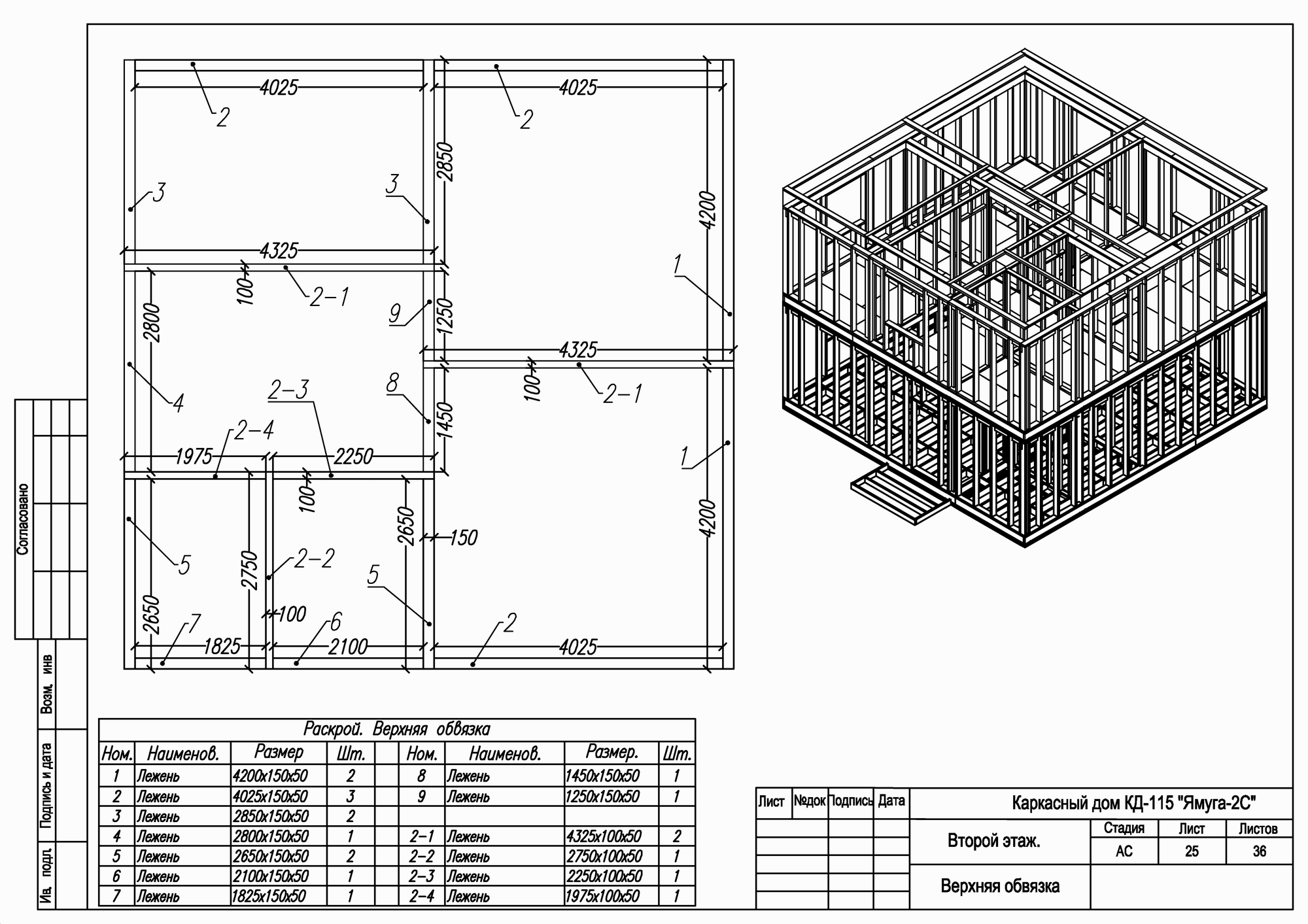

Стены второго этажа каркасного дома

Стро­и­тель­ство стен вто­ро­го эта­жа не чем не отли­ча­ет­ся с стро­и­тель­ства стен пер­во­го эта­жа.

Вто­рой этаж кар­кас­но­го дома

К тому же зада­ча у нас намно­го упро­сти­лась, мы закон­чи­ли гараж.

Так­же как и на пер­вом эта­же мы сде­ла­ем верх­нюю обвяз­ку кар­ка­са стен.

Ито­го на сте­ны мы потра­тим 19500 руб­лей.

Утепление стен и потолка каркасного дома

Итак пло­щадь стен вто­ро­го эта­жа у нас состав­ля­ет поряд­ка 100 кв/м. Пло­щадь потол­ка состав­ля­ет 60 кв/м.

Вто­рой этаж кар­кас­но­го дома сво­и­ми рука­ми

Как мы выяс­ни­ли ранее, цена утеп­ли­те­ля тол­щи­ной 150 мм сто­ит поряд­ка 250 руб­лей за кв/м. Ито­го мы потра­тим на утеп­ли­тель 40 000 руб­лей.

Общая ста­тья рас­хо­дов на утеп­ле­ние стен и потол­ка состав­ля­ет 46000 руб­лей.

OSB на фасад потолок и черновую крышу

Пло­щадь стен вто­ро­го эта­жа у нас состав­ля­ет 100 кв/м, цена osb состав­ля­ет 200 руб­лей за кв/м. Полу­ча­ем 20000 руб­лей.

Пло­щадь потол­ка и чер­но­вой кры­ши в общей слож­но­сти 120 кв/м. Ито­го на osb потра­тим 24 000.

Итог затра­ты на осб 44000 руб­лей.

Односкатная крыша каркасного дома

В прин­ци­пе, на этом эта­пе опять мож­но сэко­но­мить, сде­лать кры­шу пря­мой. Но эко­но­мия тут доволь­но при­зрач­на поэто­му сде­ла­ем как по про­ек­ту. Хотя мне нра­вят­ся дома с пря­мой кры­шей и мы обя­за­тель­но сде­ла­ем такой дом. И так, нам пона­до­бит­ся 34 дос­ки на фер­мы по 300 руб­лей. Полу­чим рас­хо­дов 10200 руб­лей.

Вто­рой этаж кар­кас­но­го дома

Вто­рой этаж кар­кас­но­го дома

Кров­ля 170 руб­лей кв/м. на кров­лю нам пона­до­бит­ся поряд­ка 72 кв/м. метал­ло­че­ре­пи­цы. Ито­го на метал­ло­че­ре­пи­цу нам пона­до­бит­ся 12240 руб­лей.

Кры­ша нам обой­дёт­ся в 35 000 руб­лей.

Итог на воз­ве­де­ние вто­ро­го эта­жа у нас полу­ча­ет­ся на мате­ри­а­лы 155440 руб­лей.

Второй этаж каркасного дома ИТОГ

Ито­го 524 000 руб­лей. что в прин­ци­пе не дале­ко от заяв­лен­ной сто­и­мо­сти. Как я же гово­рил, что мож­но ещё было с эко­но­мить и мы сме­ло уло­жим­ся в эту сум­му. Но кри­вить душой мы не будем, и при­зна­ем что 500 тысяч для тако­го дома это конеч­но мало. Тут сле­ду­ет при­ба­вить ещё окна и две­ри это поряд­ка ещё тысяч 50. Отдел­ка внут­рен­них стен гип­со­кар­то­ном это ещё при­бли­зи­тель­но тысяч 30. Покрас­ка фаса­да, тут цены варьи­ру­ют­ся.

Элек­три­ка. Как пока­зал под­счёт, что такой дом по скром­ным при­кид­кам обой­дёт­ся в тысяч 700. Но смысл в том, что бы начать стро­ить такой дом при огра­ни­чен­ном бюд­же­те, нуж­но иметь на руках 500 000 руб­лей. И не пла­тить огром­ные про­цен­ты бан­ку а достра­и­вать по мере воз­мож­но­сти уже живя в этом доме. Доста­точ­но постро­ить один этаж под ключ, а вто­рой при­стро­ить по мере воз­мож­но­сти.

 И всё таки не будем забы­вать что пло­щадь дома будет 130 кв/м.

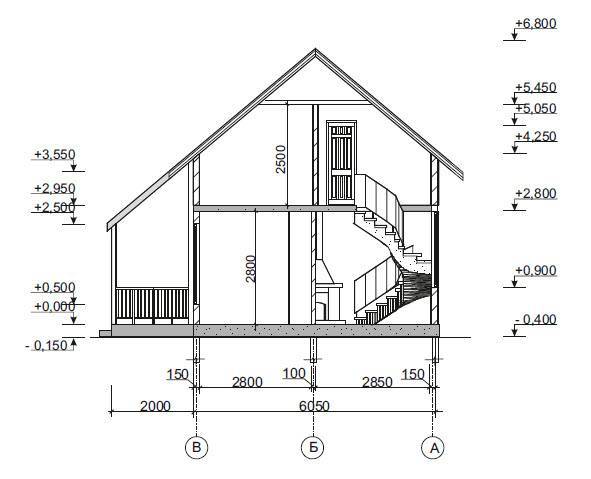

Чертежи домов каркасных. Узлы каркасного дома от фундамента до кровли

В разделе каркасные дома и другие постройки своими руками, представляем нашим посетителям очередной проект каркасного дома КД-73. Скачать комплект чертежей (бесплатно) для постройки данного каркасного дома вы можете в конце статьи. Проект состоит из 21 листа архитектурно строительных чертежей. Надеемся, что кому-то данный проект поможет решиться построить каркасный дом своими руками, не смотря на то, что проект КД-73 является одноэтажным каркасным домом, и имеет площадь 73 кв.м.

В проекте предусмотрены все помещения для комфортного проживания 3 — 5 человек: спальня, детская, зал, прихожая, кухня 10 кв.м., ванная, и небольшое техническое помещение, в котором можно повесить настенный котел, установить насосную станцию и т.д.

Проект нельзя отнести к какой-то определенной каркасной технологии: будь то разрезные стойки или платформа. Но многие идеи, заложенные в проекте, существенно облегчат постройку каркаса дома своими руками.

О некоторых из них чуть ниже. Установка лаг перекрытия на первом этаже — по каркасной технологии баллуон. В отличие метода платформа, такое решение позволяет производить утепление нижнего перекрытия совместно с утеплением всего каркаса.

Решение об устройстве кровли, по принципу «холодный чердак», также принято для удобства строительства своими руками

Обратите внимание на стыки стоек в углах. Обычно такое решение применяется в том случае, если утепление каркаса будет производиться снаружи. Но ничто не мешает вам использовать другое решение для угла, например, такое как в проекте КД-93

Но ничто не мешает вам использовать другое решение для угла, например, такое как в проекте КД-93 .

Обсудить на форуме ().

Да вот по опыту форума, лучше эти сваи предусмотреть по середине, да конечно пролеты вроде не большие чуть более 3,5.м и в роде как если делать меж лаг 380.мм (430.мм по центрам) и запас есть и все такое, но все-же для дома ПМЖ на сваи лучше не скупиться..

Добрый день,

Понравился данный проект, самое то для дачного дома круглогодичного проживания. Но решил немного его переделать. Сдвинул несущую стену в середину, чтобы крыша опиралась на коньковую балку. Нижнее перекрытие планирую делать доской 200х50 по принципу платформы. Накидал свайное поле, единственное не могу уразуметь, достаточно ли пустить ряд свай по центру под несущей стеной или требуется еще дополнительно два ряда свай закладывать?

Во вложении красным обозначены сваи, которые под вопросом. Требуются ли они? Спасибо!

Вложенный файл:

Имя файла: KD-73svai.pdf Размер файла:130 COM_KUNENA_USER_ATTACHMENT_FILE_WEIGHTЕгоррез пишет:

Сергей добрый день, не могли бы: 1. сделать чертеж свайного поля под этот проект; 2.подсказать, как сделать фундамент под печь в кухню, как его привязать к сваям, нужно ли? 3. У меня грунты пучинистые-под плодородным суглинок, а после 3-4 метров голубая глина, УГВ весной 30см, обычно 50-70 см. — хочу мелкозаглубленные сваи с пятками на песчанном основании делать-будет нормальным?,»de»:,»es»:,»pt»:,»fr»:t»:g»:l»:o»:a»:>

Завершающий этап: внутренняя отделка дома

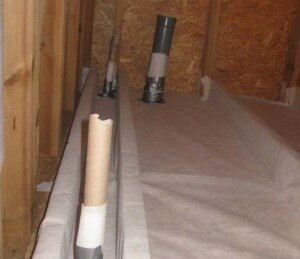

Для максимальной пароизоляции дома и герметичного ввода коммуникаций использовалась пленка, которая предназначена для того, чтобы предотвратить попадание влаги внутрь дома, а пар из дома должен легко выходить. Также подразумевается, что пленка защитит дом от продувания, особенно там, где соединены обвязки и стойки. Стандартно пленка имеет ширину 1,5 м, легко крепится степлером и очень прочная на разрыв. Однако прикрепили ее скотчем.

Положили полы, утеплили стены и потолок.

Сделали перегородку тамбура, ввели в дом электричество, сделали внутреннюю обрешетку и положили гипсокартон. Положили на пол линолеум OSB-3 9мм — для поддержки утеплителя снизу.

Фундамент для постройки каркасного дома: требования к основанию

В качестве основания при монтаже каркасного дома можно выбрать любой тип из простейших видов фундамента – именно этим и хорош каркасник. Выделяют три основных типа, которые чаще всего применяются в подобном строительстве:

1. Свайно-винтовой фундамент.
2. Ленточное основание.
3. Плитный или монолитно-плитный.

Каждый из типов имеет как плюсы, так и минусы. Разберём их более подробно.

Строим каркасный дом на свайно-винтовом фундаменте

Это наиболее простой вариант основания. Его можно выполнить двумя способами. Первый – сваи из асбестовых труб – более трудоёмок. Для его выполнения бурятся скважины, в которые опускаются асбестовые трубы. Далее труба армируется и заливается бетоном.

Именно так выполняется установка асбестовых труб для свайного фундамента

Второй вариант – это использование готовых металлических винтовых свай, скважины для которых не требуются. Они ввинчиваются в землю, для чего на конце у них сделано некое подобие бура. Такая работа выполняется при помощи техники или вручную. Вот небольшая пошаговая инструкция выполнения подобного фундамента своими руками для каркасного дома 6×6.

Иллюстрация
Описание действия

Так выглядят винтовые сваи. Необходимо рассчитать необходимое количество и заказать комплект, предварительно отметив места забуривания. Длина их будет зависеть от грунта, но для каркасных домов большой она не бывает. Иногда для подобных расчётов приходится обращаться к специалистам.

Начинаем заглублять винтовые сваи строго вертикально. Для этого один человек следит за положением по монтажному уровню, а двое других вращают сваю по часовой стрелке. Эти же действия можно произвести при помощи специальной машины

Важно, чтобы верхние срезы свай были на одном уровне. Это можно проверить лазерным уровнем.

Когда все сваи заглублены, делается связка при помощи стальных труб под верхними платформами

Это делается для придания прочности, устойчивости будущему строению. Если сварочными работами вы никогда не занимались, лучше обратиться за помощью к профессионалам.

Последним этапом на верхние платформы свай наваривается каркас из стальных швеллеров. Он станет опорой для будущего чернового пола. Здесь очень важна прочность сварки и качество шва. После того как работа закончена, весь каркас, особенно места сварки, покрывается антикоррозийной краской.

Этот вид фундамента мы решили описать более подробно, чем остальные, так как он менее трудоёмок, быстрее остальных монтируется и пользуется наибольшей популярностью.

Обустройство ленточного фундамента для каркасного строения

Ленточный фундамент используется реже, хотя среди представленных является наиболее дешёвым. Для его обустройства по отмеченному контуру выкапывается траншея глубиной от 100 до 400 мм. Внутри изготавливается деревянная опалубка, которая возвышается над землёй на 100-300 мм. В неё укладывается арматурный каркас и заливается бетон. В результате высота фундамента составит 200-700 мм. Внутри фундамента насыпается песчаная подушка, песок трамбуется и также заливается бетоном. Получается черновой бетонный пол, опирающийся на прочный фундамент.

Готовый ленточный фундамент – можно начинать возведение каркаса

Плитный фундамент для постройки и его особенности

Особенностью такого основания является то, что он двигается при сезонных расширениях грунта. По этой причине его иногда называют «плавающим». Для его обустройства необходимо заглубиться по периметру на 100-200 мм, а вокруг смонтировать опалубку высотой 200-300 мм. В углубление засыпается гравий или песок, трамбуется, после чего внутри связывается каркас из арматуры и заливается бетон. В раствор желательно добавлять влагостойкие добавки, которые обеспечат долговечность плиты и сухость полов в доме.

Теперь рассмотрим технологию строительства нижнего перекрытия. По причине того, что каркасные дома на свайно-винтовом фундаменте наиболее распространены, именно на их примере мы и будем разбирать этапы возведения.

А это плитный фундамент – он будет «плавать» вместе с подвижками грунта

Статья по теме:

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленный фундамент, при этом глубину можно сделать на 100-300 мм.

На заметку Решая, как самому построить каркасный дом своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

В некоторых случаях для каркасников нужна большая глубина фундамента. Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае устанавливают свайно-винтовой фундамент, который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Опалубка ленточного фундамента с арматурной сеткой

На заметку Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и  тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта . Поэтому плита должна быть достаточно прочной, чтобы можно было возводить здание в два этажа и выше.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность, жестко фиксируя монолитную плиту.

Расчет фундамента производится по принципу повышенной нагрузки, применяют арматуру разного диаметра. Плюс можно менять расстояние между прутьями, и это поможет увеличить прочность фундамента. Стоимость зависит от сложности работы и потраченных материалов на создание.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения

А также продлит долговечность фундамента и всего строения

Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.

Набор свай для винтового фундамента

Вкручивание свай для фундамента вручную

Соединение винтовых свай фундамента между собой

Свайно-винтовой фундамент

Инструкция по возведению фундамента

При установке свайно-винтового фундамента необходимо тщательно контролировать процесс, а обвязку делать металлическую. В качестве углов рекомендуют использование швеллера, встык и следует учесть ось сваи. Если же вы будете заливать ленточный, либо плиточный фундамент, необходимость в контроле количество и размер отверстий для вентиляции.

Всегда проверяйте качество доставленного материла. Все материалы должны подвергаться антисептической обработке, не должно быть на них ни грибка, ни коррозии. После готовности фундамента производится монтаж основы будущего дома. Обвязку делают из деревянного бруса. Между фундаментным и каркасным основанием дома в обязательном порядке требуется прокладывать слой гидроизоляции.

Начало постройки и основная разметка

Перед тем, как что-либо делать, нужно создать хотя бы простейший чертеж или эскиз. В нем должен содержаться план, – количество этажей, высота потолков, компоновка помещений. Это будет схема для постройки каркасного дома своими руками. Конечно, в процессе будут вноситься какие-то изменения, но общее видение будущего строения должно присутствовать.

Для начала производится разметка участка под будущий дом. Пользуясь рулеткой, угольником и деревянными колышками, очерчиваем площадь.

Фундамент может быть нескольких видов:

1. Свайно-винтовой;
2. Столбчатый;
3. Ленточный.

Свайно-винтовой фундамент примечателен тем, что не требует применения дорогостоящих материалов, по способу создания очень прост и позволяет устанавливать сваи даже на неровной поверхности участка. Сваи устанавливаются так, что можно компенсировать кривизну плоскости. Металлические сваи закручиваются в грунт и становятся опорными точками для основы дома. После их установки верхние части свай, возвышающиеся над землей, обвязываются металлическими швеллерами или двутавром в виде рамы (так называемый, стальной ростверк). Поверх ростверка кладутся массивные брусья, к которым будут монтироваться остальные элементы дома.

Закручивание винтовых свай вручную – физически тяжелая работа, для механизированной установки придется обращаться в специальные фирмы.

Столбчатый фундамент рассчитан на более серьезные нагрузки, при его постройке применяют железобетонные столбы, кирпичные конструкции, бут и бутобетон. Даже на «сложных» грунтах можно получить надежный фундамент.

Ленточный тип состоит из замкнутого контура железобетонных балок, с поперечинами внутри. Бетонирование может производиться своими силами, но для анализа грунта и проектирования оптимальной конструкции придется обратиться к профессионалам. Например, высокий уровень грунтовых вод сделает проект нецелесообразным (с точки зрения финансовых затрат).

На этапе постройки фундамента, нужно продумать систему канализации и водоотведения, если планируется ее подводка к дому.

После создания фундамента нужно провести его гидроизоляцию. Это делается «горячей» укладкой рубероида совместно с битумной мастикой на верхнюю часть основания фундамента, желательно, в несколько слоев.

При самостоятельном бетонировании обязательно предусматривать каналы для отведения влаги, которая будет скапливаться под фундаментом; ее скопление будет постепенно разрушать материал – «вода и камень точит».

Стоимость

Стоимость проекта каркасного дома варьируется в широких пределах. Какие факторы влияют на цену каркасника:

• Уникальность проекта — типовые или индивидуальные расчёты. Разработка индивидуального проекта обходится дороже, чем покупка готового типового решения и его привязка к особенностям местности («адаптация»).
• Уровень деталировки. Дороже обходится более детальный проект, с множеством чертежей, эскизов и подробных описаний.
• Размеры будущего строения. Чем выше этажность каркасного дома – тем больше расчётов и чертежей необходимо выполнить в процессе проектирования строительства.
• Сложность архитектурных решений.
• Сложность предварительных геологических изысканий.

Готовые проекты каркасных домов имеют цену от 3 до 30 тыс. руб.
