Перекрытие между этажами – готовимся к монтажу на этапе строительства
При возведении стен из кирпича, силикатных блоков, газобетона в них предусматриваются проемы под элементы перекрытия. Шаг этих проемов – 1 метр, глубина – не менее 30 (а лучше 40) сантиметров, ширина такая же. В стену балка должна войти не менее чем на 20 см, плюс потребуется свободное место для ее торцов. Торцевая часть перекрытий никакими строительными смесями не заливается в целях естественной вентиляции и препятствия гниению.
Чем точнее выведены по высоте посадочные места в стенах дома – тем проще будет выполнить настил балочной конструкции. В домах же из дерева можно врезать балочные конструкции прямо в стены, тут выполнение будущего перекрытия подготовки на этапе строительства стен и не требует
Важно учесть недопустимость установки несущих брусков вплотную к параллельной стене, не ближе 10 см, и обязательно выдержать строгое постоянство шага установки – допустимый «разбег» от номинала 1 метр не должен превышать ± 5 см
Монтаж бетонного пола
Монтаж бетонного пола представляет собой устройство стяжки по бетонной плите фундамента первого этажа или подвала деревянного дома. Ввиду высокого собственного веса, такие конструкции практически никогда не монтируются на втором этаже. Существует два основных вида бетонных полов – полы по грунту и стяжка поверх уже устроенной конструкции. Во всех ситуациях, алгоритм монтажа покрытия почти полностью одинаковый:
- Основание размечается рулеткой и лазерным уровнем.
- На примыкающих стенах наносится карандашная линия и натягивается шнурка, которая означает положение верха будущей конструкции.
- При монтаже полов по грунту, основание отсыпается песком средней крупности.

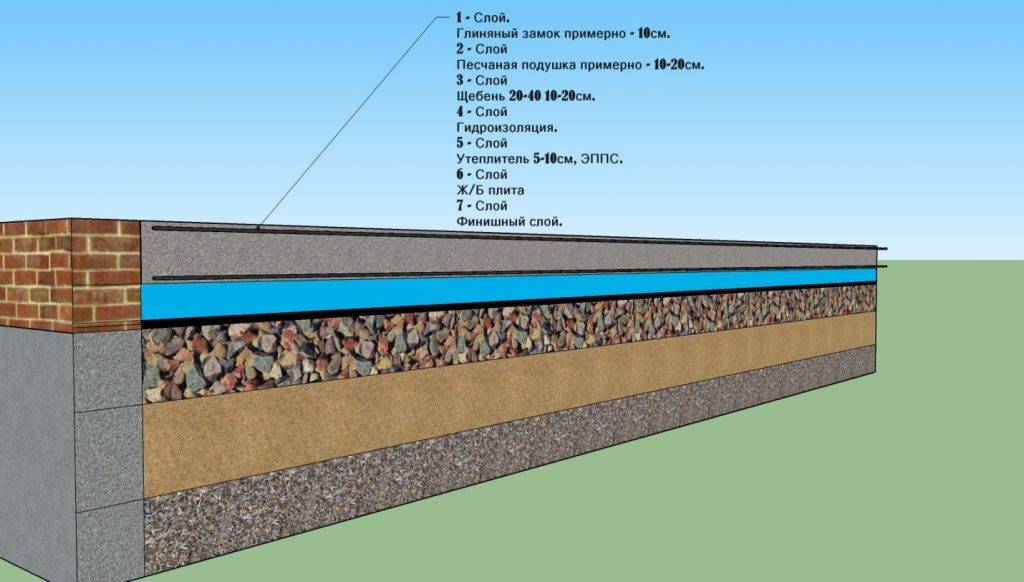

Отсыпка основания под полы по грунту
Поверх песка укладывается утеплитель – жёсткие плиты из экструдированного пенополистирола.

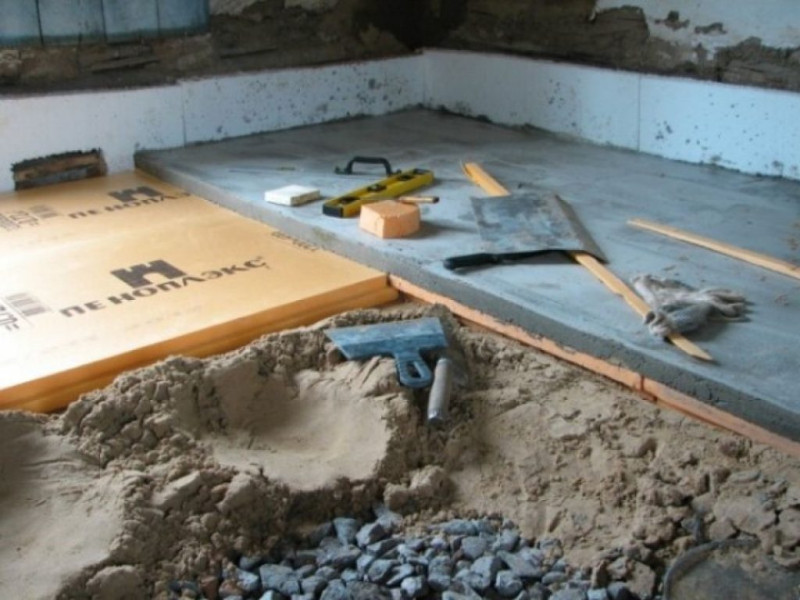

Устройство утеплителя
Поверх утеплителя выстилается кладочная или дорожная сетка с толщиной прутка от 3 до 6 мм и габаритами ячейки от 50 до 100 мм.

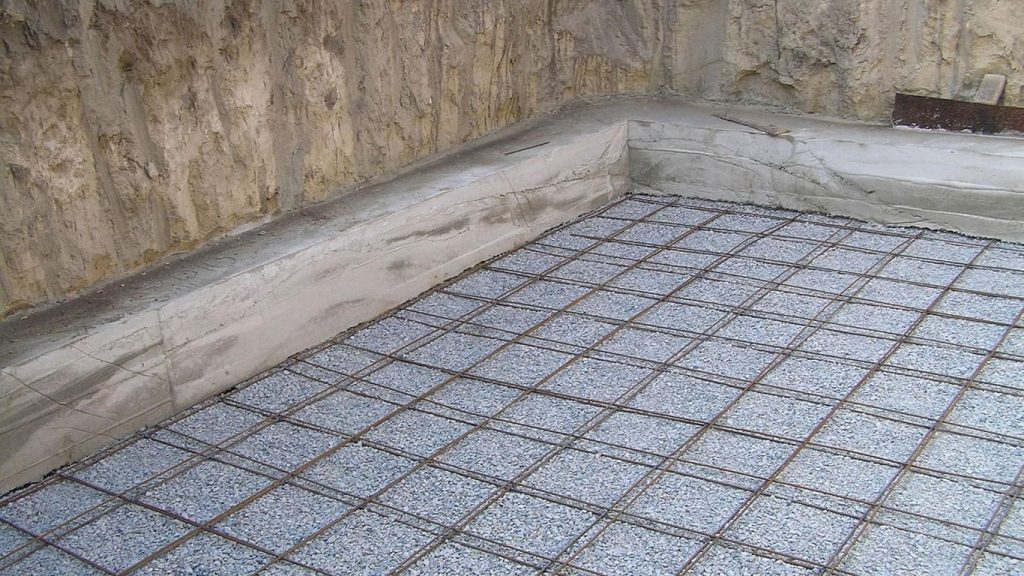

Устройство сетки
- Для обеспечения защитного слоя, сетка укладывается на небольшие пластинки из листа АЦЛ, либо с применением специальных пластиковых фиксаторов – «стульчиков», которые представлены в продаже на любом строительном рынке.
- Заливка бетоном может проводиться с миксера, либо после замеса вещества своими руками с использованием портативной электрической или ручной бетономешалки.
- Укладка бетона производится равномерно, начиная от угла комнаты к выходу.
Заливка бетонных полов по грунту
По мере выгрузки жидкого бетона в конструкцию, он растекается, а мастера правилом разглаживают смесь, доводя поверхность до горизонта и поднимая отметку до уровня шнурки.

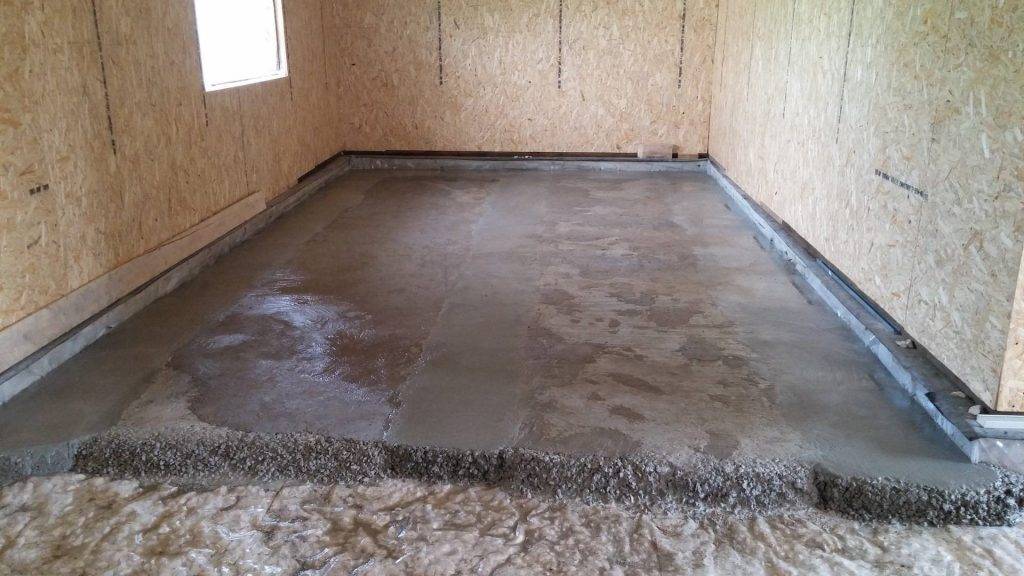

Разравнивание бетонного пола
По завершении устройства пола, конструкция оставляется в покое до начала схватывания. В летнее время, через 12 часов необходимо обеспечить должный уход за свежеуложенным бетоном – пролить его водой из шланга. Это делается для того, чтобы исключить появления усадочных трещин. Эксплуатация бетонного пола возможна не ранее, чем через двое суток после укладки. 70% проектной прочности конструкция набирает на 6 – 7 день после монтажа.
Теплый пол на втором этаже: особенности установки
Перед тем как найти о технологии установки водяного теплого пола на втором этаже, предлагаем ознакомиться с его преимуществами и недочетами.
К преимуществам установки водяного теплого пола относят:
- Равномерность в обогреве пола по всей его площади;
- Незаметность всех отопительных компонент, используемых в процессе работы теплого пола;
- Свойство в подогреве огромной площади, при наименьшем расходе денег;
- Симпатичный внешний облик.
Основными недочетами в установке водяного теплого пола выступает:
- Трудности конструктивного нраве в процессе монтажа конструкции;
- Наличие водяного насоса;
- Происхождении сложностей по регуляции температуры пола;
- Скачки давления воды в системе;
- Возможность протечки и сложность в ее поиске.
Не рекомендуется использовать при обустройстве теплого водяного пола трубы из металла, так как они подвержены коррозии и имеют маленькой срок эксплуатации. Лучше прибегнуть к другому варианту в виде полиэтиленовых, полибутиленовых или металлопластиковых труб. Длительность эксплуатации труб для того чтоб вида добивается сорока 5 лет и более.
Существует два вида системы по обустройству водяных полов:
1. Разработка цементного нрава — пребывает в размещении труб на полу, который сверху покрывается слоем бетона. При применении данного метода будет нужно больше вещественных, трудовых и временных вложений. Потому что для изготовка раствора будет нужно наличие цемента и песка, а для подсыхания стяжки будет нужно минимум 20 дней.
2. Настильный тип обустройства водяного пола подразумевает его установка средством готовых компонент, которые не требуют времени для подсыхания. Не глядя на то, что данный способ более рискованный, чем прошедший. Данный метод делится на три подвида: полистирольную систему, установку модульного типа, реечный установка.
Как раз последний вариант употребляется в процессе обустройства теплого пола на втором этаже.
Он предполагает установку теплоизоляционного материала в междулаговом пространстве. Вместе с этим в качестве теплоизолятора употребляется минеральная вата или полистирол. В процессе укладывания досок, шириной не меньше 2,8 см. Оставляется пазовое место, шириной до 2-ух см. В данном пространстве и будут располагаться составляющие теплого пола в виде дюралевых пластинок и труб. Завершающий шаг включает установку предварительного покрытия и финальную отделку пола.
Еще одним серьёзным шагом в процессе установки теплого пола выступает установка коллекторной группы, которая продается на любом из строй рынков. По окончании монтажа коллекторного шкафа, делается установка подающей и возвратимой труб. Основная функция первой из труб — обеспечение системы тёплой водой, так как она подключается к бойлеру или источнику тёплой воды. 2-ая труба несёт ответственность за транспортировку остывшей воды в место ее обогрева. Для обеспечения циркуляции данного процесса употребляется нанос.
Совет: Выбирая место установки коллекторного ящика, направляться придерживаться центра помещения и устанавливать его в нижней части стены. Такая процедура обеспечит равномерность в обогреве теплого пола.
Не забудьте об установке особенных вентилей на каждую из труб. Они окажут помощь, по мере надобности, приостановить работу системы, чтоб провести в ней ремонтные работы или сберечь средства на подогреве пола.
Соединение пластмассовой трубы с запорным вентилем происходит с помощью компрессионных фитингов. После чего происходит подключение коллектора к вентилю, с 1-го конца устанавливается сливной кран, а со 2-ой — отводчик воздуха. Установка легкой заглушки наименее функциональна. В то время, когда коллектоный шкаф собран — выполняются работы по установке теплого полы, обрисованные выше.
Устройство межэтажного перекрытия
Для того чтобы сделать черновой потолок качественно, важно понимать, как устроено межэтажное перекрытие в деревянном доме в целом. Оно состоит из нескольких слоев, каждый из которых должен выполнять определенную роль
Если все элементы собраны правильно, перекрытие будет надежным и прослужит много лет.

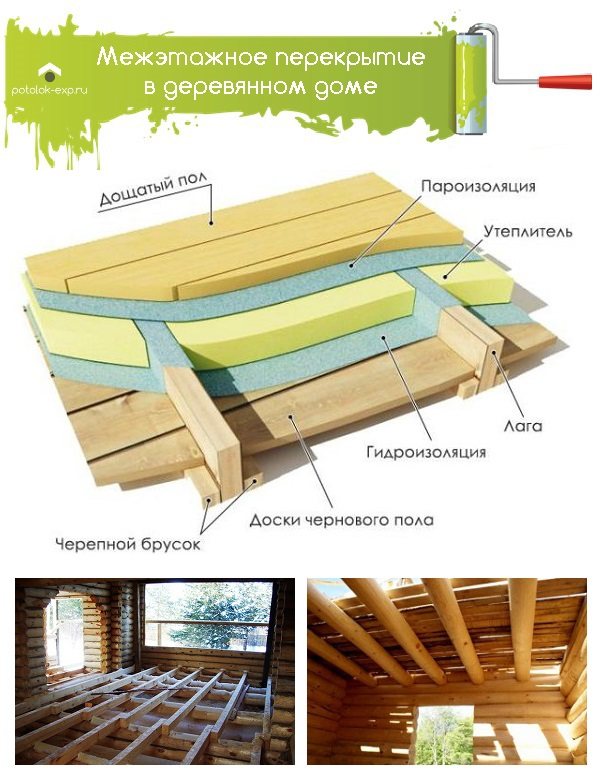

Схема межэтажного перекрытия в деревянном доме
В базовом варианте оно может быть выполнено в 5 слоев.
Таблица. Слои межэтажного перекрытия в деревянном доме.
Слой
Предназначение
Дощатый пол
Если сверху располагается еще один этаж, понадобится настелить пол и для него. Дощатый пол может быть черновым, под финишную отделку, также его можно использовать в качестве чистового варианта.
Пароизоляция
Многие пренебрегают этим слоем, однако его лучше сделать, чтобы получить действительно качественный результат — межэтажное перекрытие, сделанное на совесть.
Утеплитель
Нужен для того чтобы помещение хранило тепло
Это особенно важно в том случае, если сверху расположена крыша или неотапливаемый чердак.
Гидроизоляция
Гидроизоляция необходима для защиты дерева от разрушения под действием влаги.
Черновой потолок
На черновой потолок крепится финишная отделка. Также он служит опорой для гидроизоляции, утеплителя и пароизоляционного слоя
Что касается окончательной отделки потолка, существуют различные варианты. Пожалуй, самым популярным из них является отделка потолка гипсокартонными листами. Крепить их нужно на металлический каркас. Это очень простой, недорогой и практичный вариант финишной отделки, которая будет выглядеть отлично, если все сделать правильно.
Отделка потолка гипсокартоном
Для того, чтобы соорудить черновой пол, сначала нужно прикрепить к несущим балкам доски, затем — уложить утеплитель и гидроизоляцию, и после этого останется только произвести финишную отделку потолка гипсокартоном или любым другим материалом. Когда потолок будет готов, можно приступать к настилке пола этажом выше — для этого поверх утеплителя нужно будет уложить пароизоляцию и настелить поверх нее доски.
Пошаговая инструкция по монтажу чернового пола в деревянном доме
Межэтажное перекрытие в газобетонном доме. Виды и особенности
Перекрытие по деревянным балкам в газобетонном доме может быть следующих видов в зависимости от месторасположения :
- межэтажное;
- чердачное;
- цокольное.
Межэтажные
Задача межэтажных элементов заключается в разделении разных отапливаемых помещений со сходным микроклиматом.
- Накат из досок либо щитов из древесины. Материалы подшиваются к перекрытиям.
- Шумоизоляционный слой, выполненный на дощатом настиле.
- Зафиксированные гвоздями или саморезами поперечные лаги.
- Пол с деревянным настилом либо выложенный линолеумом, керамической плиткой, ламинатом, паркетными блоками и т.д.
- Для проветривания пространства под полом требуется сделать зазор для вытяжной вентиляции.
- В отделке перекрытий в нижней части помещения может выполняться с помощью вагонки, панелей, гипсокартонных листов. Однако балки можно оставить без декора в помещениях в стилях кантри, лофт, минимализм.
Цокольные
Цокольные перекрытия фиксируются над неотапливаемым подвальным помещением, технология монтажных работ отличается от стандартной.
- Рекомендуется выполнить обработку деревянных частей конструкции, т.к. поверхности могут повредиться от повышенной влажности от фундамента и грунта, а также скапливающегося конденсата.
- Теплоизоляционный слой должен обеспечивать комфортный температурный режим в жилых комнатах. Толщина слоя определяется в соответствии с особенностями климата региона и температурного режима в цоколе.
- Под утепляющий материал подкладывается гидроизоляционная пленка для предотвращения проникновения влажности от подвального помещения, которая уменьшает теплоизоляционные характеристики строительного материала.
- Затем сверху на утепляющий состав выкладывается слой пароизоляции, предотвращающей создание конденсата из-за различия в температурных режимах в жилой части и подвальной.
Чердачные
Газобетонные блоки используются для возведения чердачных помещений. При монтаже перекрытий на чердаке гидроизоляционный слой располагается над утеплителем, пароизоляция размещается под утепляющим составом для создания оптимального микроклимата в помещении.
При обустройстве чердачного пространства можно снизить затраты на работы, выложив доски в виде трапов либо поперечных покрытий.
При использовании пространства для хозяйственных нужд требуется выполнить сплошную укладку досок
Важно предусмотреть плотный слой утепляющего состава для предотвращения утечки теплого воздуха из жилой части здания
Монолитные межэтажные конструкции
Перекрытие между этажами
Это своеобразная сплошная цельная плита различной конфигурации. Заливается в основном из бетона М200. При этом ее толщина должна быть не меньше 100 мм.
Достоинства:
- отсутствует потребность привлекать дорогостоящую подъемную технику;
- обеспечивается довольно хорошее качество поверхности перекрытия;
- предоставляется возможность создавать межэтажные конструкции со сложной конфигурацией.
К минусам можно отнести необходимость монтажа опалубки и длительный срок готовности перекрытия.
Тонкости монтажа
Традиционно монолитное перекрытие обустраивается в несколько этапов:
- монтируется специальная несущая конструкция из стальных балок;
- возводиться опалубка подвесного типа из необрезных досок;
- сваривается армирующий каркас;
- заливается бетонная смесь М200.

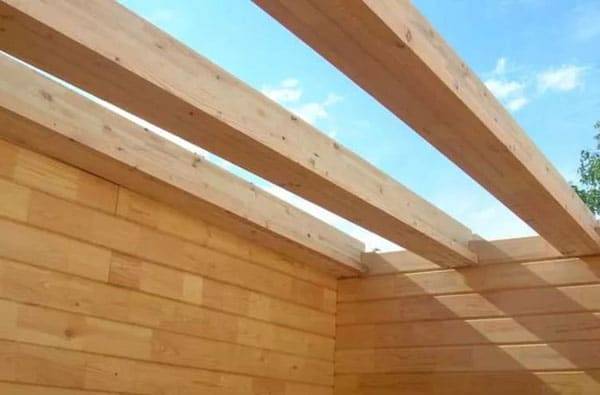

Укладка несущих элементов деревянного пролета
На момент сборки каркаса пролета на этаже деревянные балки должны быть полностью готовыми к работе, но без нанесения смолы на опорные концы. При длине бруса 3-4 м точно угадать длину балки сложно, поэтому деревянные заготовки поднимают на уровень верхнего этажа и последовательно подгоняют по линейным размерам посадочных гнезд.
Если замер расстояния между нишами соответствует длине заготовки, приступают к сборке:
- Оба торца подрезают на угол 60о, чтобы облегчить укладку опорных концов в ниши, и обрабатывают гудроном или битумной мастикой;
- В ниши укладывают подкладочный материал, после чего устанавливают балки деревянного перекрытия.
Каждый брус необходимо тщательно подогнать по горизонту и по общей плоскости, для этого подкладки заменяют на более толстые плашки или подрезают их, чтобы опустить конец. Оставшееся пространство забивают просмоленной паклей и задувают пеной.
К сведению! Чтобы упростить работу, первоначально укладывают и выставляют два крайних бруса деревянного пролета, и уже по ним с помощью шнуров или лазерного уровня регулируют оставшиеся заготовки.
Особенности строительства перекрытий в кирпичном доме ↑
Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.
Порядок работ при монтаже своими руками:
- В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
- Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
Выполнение среза конца балки
- Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
- Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
- Каждую третью или четвертую балку фиксируют анкерным болтом к стене.
Анкерный болт
- Имеющийся зазор между стеной и брусом заполняют уплотнителем.
- Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
- Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
- В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
- Поверх утеплителя крепят лаги с шагом 50-70 см.
- К лагам прибивают струганные доски.
- В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
- Выполняют окончательную отделку напольного покрытия и потолка.

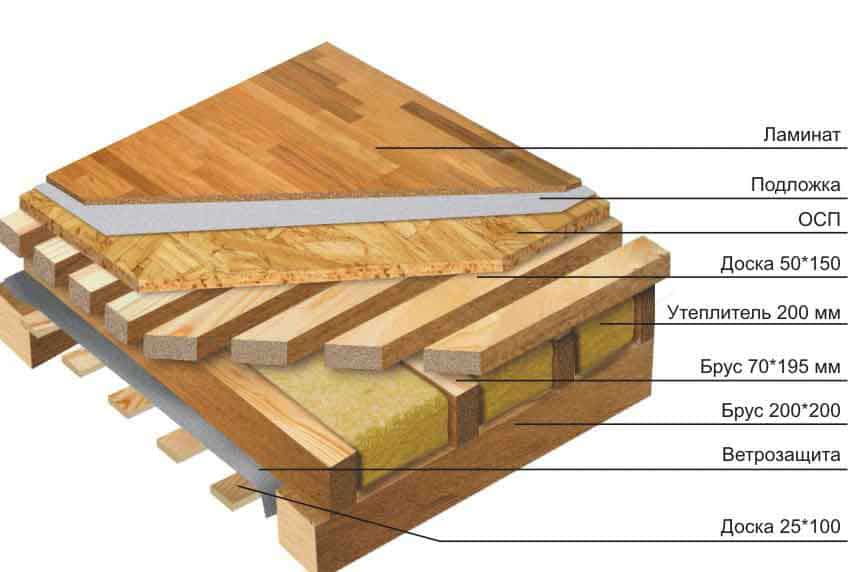

Схема перекрытия
Правила монтажа в деревянном доме ↑
От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.
Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.
Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.
Ниши для перекрытий в деревянных стенах
Поэтапный монтаж пола в деревянном доме:
- Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
- Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
- В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
- Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
- Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
- Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
- На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
- Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
- Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.
Пример монтажа перекрытия в стене из газобетона
Межэтажное перекрытие в деревянном доме. Технология монтажа перекрытий из дерева
Для выполнения работ потребуются следующие инструменты:
- топор;
- циркулярная пила;
- ножовка;
- молоток;
- шуруповерт;
- саморезы и гвозди;
- рубанок;
- гидроизоляционный и теплоизоляционный материалы;
- строительный уровень длиной не менее 80 см.
- При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
- Торцы балок обмазывают битумом.
- Укладывают опоры в предварительно подготовленные проемы.
Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.
Утепление межэтажных перекрытий из массива
Деревянные перекрытия в доме монтируют по следующим правилам:
- уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
- балки должны располагаться на расстоянии 40-50 см от дымохода;
- каждую 3-4 балку крепят к стене анкерами;
- пространство между брусом и стенками гнезда заполняют паклей или стекловатой.
Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.
Технология устройства настила
В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.
Они послужат опорой для чернового пола. Аналогичным образом можно поступить и с устройством настила, образующего потолок. Но технология монтажа этого конструктивного элемента не имеет специальных требований для выполнения таких работ.
Устройство перекрытия по деревянным балкам
Устройство перекрытия по деревянным балкам начинают с крепления к нижней части опор неструганных досок толщиной от 15 мм. Они впоследствии послужат черновым потолком. На получившийся в процессе подшивки настил сверху укладывают гидроизоляционный материал: рубероид, специальную мембрану или плотный полиэтилен. На него — утеплитель.
Монтируют обшивку верхней части перекрытия по деревянным балкам. Доски крепят гвоздями или саморезами. Зная последовательность работ, их несложно выполнить своими руками. Перекрытие дома должно представлять собой герметичную, прочную, качественно утепленную конструкцию. Этот элемент здания испытывает наибольшие весовые нагрузки, поэтому для его устройства выбирают исключительно качественные материалы.
Во сколько обойдется сборка
Составляя проект такой конструкции, как перекрытие второго этажа по деревянным балкам, помимо всего прочего, конечно же, следует сделать расчет всех необходимых материалов и составить смету. Определить количество досок и утеплителя не сложно. Для этого нужно лишь знать площадь перекрытия и размеры самих материалов.
Если второй этаж дома жилой, длину балок определяют, учитывая ширину пролета и необходимые для опоры припуски. Если над домом обустраивается чердак, расчеты выполняются следующим образом:
- Балок должно быть столько же, сколько и стропильных ферм кровли. Объясняется это особенностями конструкции крыши. Часто стропила крепятся именно на балки. В любом случае сходиться эти два элемента на стенах должны в одной точке.
- Длину балок рассчитывают, исходя и особенностей конструкции каркаса кровли. Если стропила предполагается крепить к балкам, для расчета их длины к ширине пролета следует прибавить по 40 см на свесы крыши с обоих сторон. Если же балки предполагается вмуровать в стены, длина их должна быть такой, чтобы между их торцами и задней стенкой «гнезда» оставалось хотя бы 3 см для проветривания.
Как только все материалы будут закуплены, можно приступать собственно к монтажу конструкции. Собираются деревянные перекрытия в доме в таком порядке:
Подготавливаются все необходимые материалы и инструменты. Для того чтобы балки можно было поднять наверх, наверняка понадобится лестница.
- Устанавливаются собственно сами балки. В монолитных и кирпичных домах балки вмуровывают в оставленные при заливке или кладке стен «гнезда». При обустройстве последних следует учитывать, конечно же, размер балки перекрытия. При сборке чердаков брус может крепиться также уголками к мауэрлату. К стенам рубленых домов балки фиксируют на специальные элементы — «салазки». Это предотвращает перекосы конструкции перекрытия во время усадки дома.
- Снизу на балки набиваются доски. Со стороны чердака их сначала обтягивают пароизоляционной пленкой, а затем укладывают на них плиты утеплителя. Последние нужно монтировать так, чтобы они максимально плотно прилегали к древесине.
- Поверх плит монтируют еще один слой пароизоляции.
- Набивают доски пола второго этажа.
Варианты улучшения несущей способности межэтажных перекрытий
О том, какие бывают материалы, которыми можно перекрыть пространство между помещениями первого и второго и цокольного этажа, уже было написано ранее, однако есть еще способ того, как улучшить несущую способность пола, за счет чего возможно оказывание больших эксплуатационных нагрузок.
Варианты усиления:
- Популярный вариант – это крепление, используя кронштейны, дополнительных накладок в виде досок средней толщины. Их опора – это специально сделанные столбы, высота которых не должна быть слишком большой.
- Также конструкцию можно сделать крепче дополнительным швеллером П-образного профиля (эксплуатационная нагрузка увеличивается). Их устанавливают на балки с боковых сторон.
- Идеальным способом укрепления считается выбор дополнительных блоков, так конструкция выдерживает большие нагрузки, устраняет зыбкость. Процесс трудоемкий, но очень эффективный.
Укрепить межэтажные перекрытия можно с помощью металлических изделий
Обязательно нужно продумать финишную отделку или нанесение чистового покрытия. Для этого можно использовать деревянные полотна, сделанные по принципу вагонки, фанеру, плиты ОСБ, листы ГКЛ и не только. На них впоследствии кладется линолеум, плитка, ламинат и другие покрытия.
