Достоинства технологии строительства домов из sip панелей

Главным фактором высокой популярности данного материала для строительства является должный уровень его заводской готовности. То есть, покупая sip панели – застройщик покупает собранный по технологии и готовый к применению товар. На месте строительства остаётся лишь корректно собрать саму коробку дома, что исключает брак, возникающий вследствие излишней «самодеятельности» застройщика.

Преимущества сип панелей

К тому же, построить при помощи панелей каркасный дом заказчик может своими руками, сэкономив при этом достаточно внушительную сумму.

Кроме того, сендвич панели могут похвастаться следующими достоинствами:

теплозащита – дом из таких панелей отлично удерживает тепло, и теплее кирпичных построек в несколько раз;
быстрота строительства – застройщик может собрать коробку небольшого дачного домика всего за день;
высокопрочность – собранная своими руками конструкция из панелей способна перенести вертикальную нагрузку в 10 тонн;
долговечность и защита от гниения и паразитов (ни то ни другое пенополистиролу не вредит);
экологичность материала;
высокий уровень огнестойкости: благодаря пропитке антипиренным раствором, панели долго сопротивляются даже воздействию прямого огня. К тому, же, если внутренняя отделка дома будет выполнена из гипсокартона – это ещё более повысит общую огнестойкость строения;
экономность – каркасные дома из панелей можно построить с затратами вдвое меньшими, чем при постройке кирпичного дома.

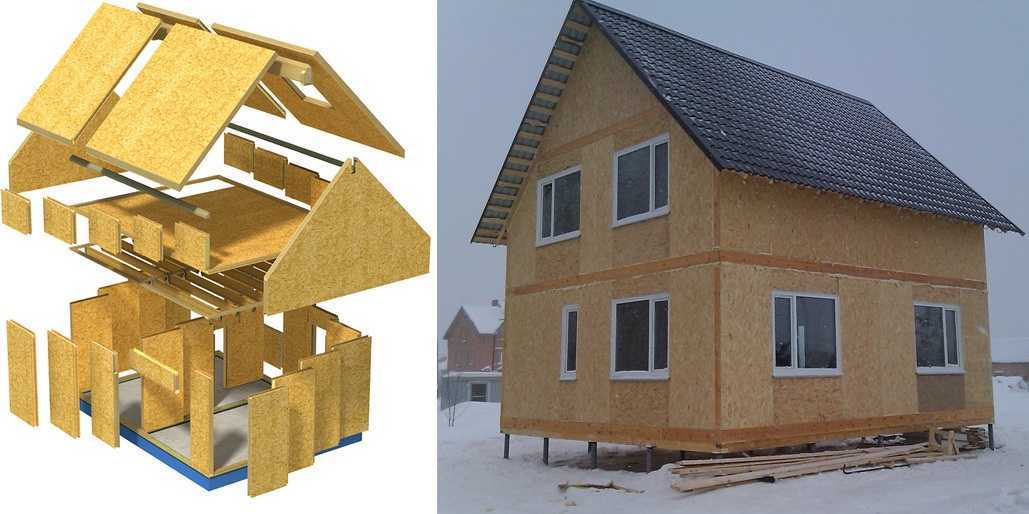

Дом из СИП-панелей своими руками

Все элементы для общей конструкции изготавливаются на заводах с помощью специального оборудования. Это является гарантией того, что дома из СИП-панелей являются надежными, и не возникнет проблем при их сборке. Если есть навыки плотника, можно изготовить панели самостоятельно, но потребуется высокая точность расчетов. Технология сборки дома из СИП-панелей такова:

Создание проекта сооружения.
Произведение разводки электричества, отопления, водоснабжения.
Закладка фундамента с последующей его обвязкой деревянным брусом.

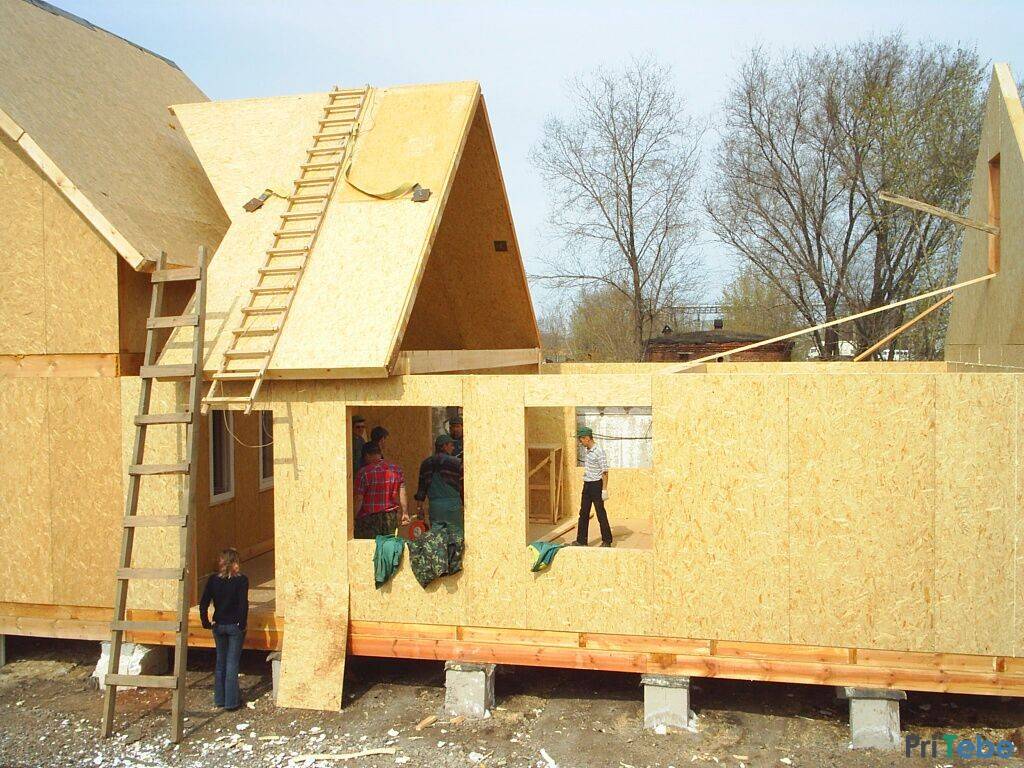

Установка каркаса из бруса и его обшивка СИП-панелями.
Заделка стыков, отверстий монтажной пеной для герметичности.
Если строение двухэтажное, необходимо монтировать межэтажные перекрытия. Делается это с применением деревянных досок или бруса.

Фундамент для дома из СИП-панели

Для построек этого вида рекомендуется использовать один из таких вариантов:

Свайно-винтовой фундамент. Чаще строительство домов из СИП-панелей ведется с использованием этого вида основания. Такой фундамент быстро возводится, он обеспечивает нормальную вентиляцию постройки, его со временем можно переустановить.
Мелкозаглубленное основание. Для его закладки не нужно применение специальной техники. В таком фундаменте можно оставить отверстия для вентиляции дома из СИП (SIP) панелей.
Железобетонный фундамент. Он характеризуется высоким уровнем гидроизоляции, прочности. Цена его высока, а использование такого основания целесообразно в условиях ползущего грунта, чтобы стройка из СИП-панелей не обернулась возведением неустойчивого сооружения.
Цокольный этаж. Его обустройство – трудоемкий процесс, но по возможности рекомендуется выбрать этот вариант. Он не только делает всю конструкцию устойчивее, но и является дополнительной территорией для технических и жилых помещений.

https://youtube.com/watch?v=Tu7wjKOwo18%250D

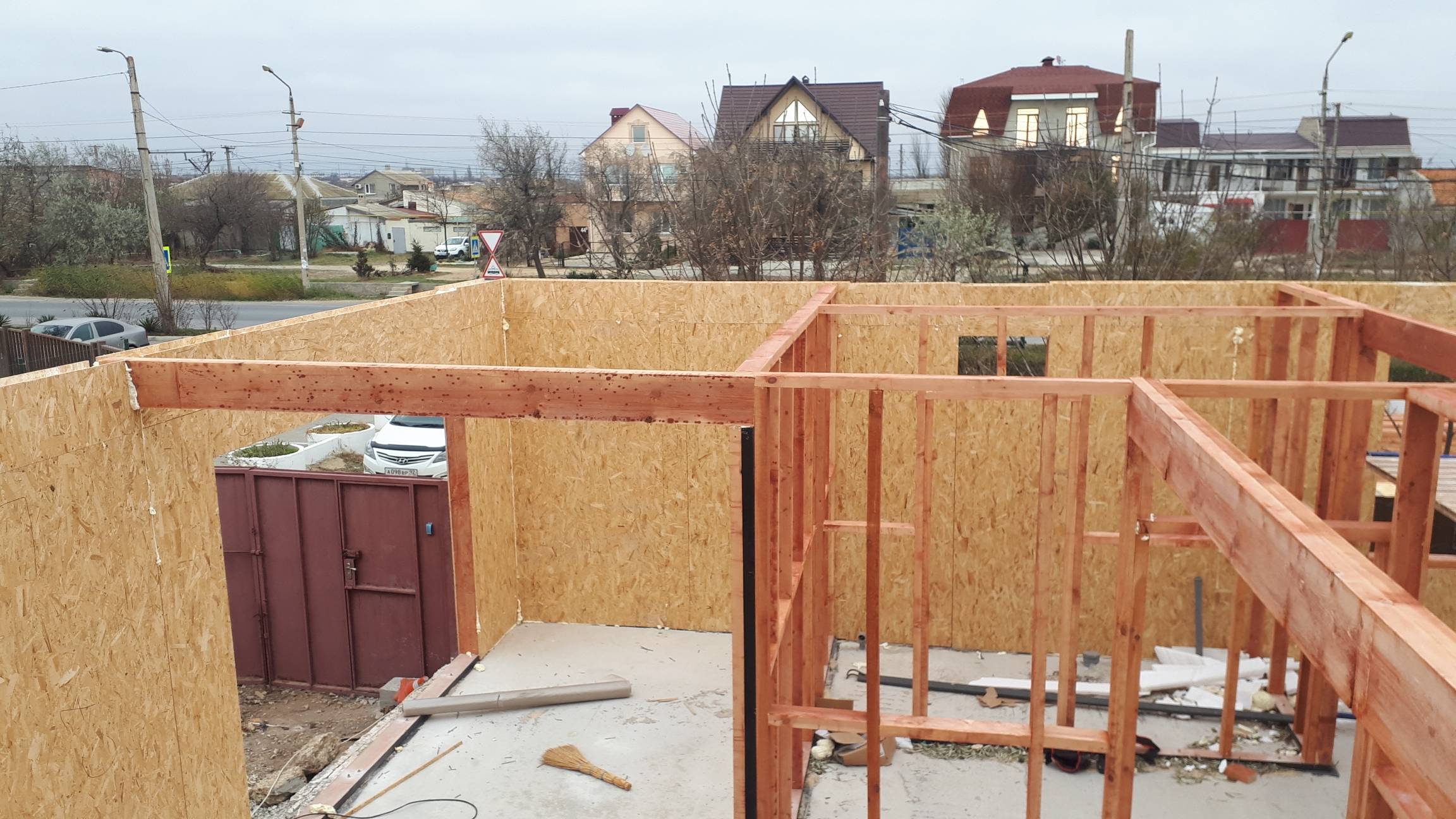

Каркас дома из СИП-панелей

Для обеспечения прочности конструкции нужно следовать определенному алгоритму ее возведения. Сборка дома из СИП-панелей выполняется так:

Перед возведением необходимо проверить домокомплект на правильность последовательности нумерации на его элементах – она должна соответствовать схеме.
Нужно разложить все панели в соответствии с нумерацией по периметру основания дома из СИП-панелей. Если он двухэтажный, сначала нужно разложить элементы для первого этажа.
Панели сращиваются друг с другом посредством специальных замков. Основу конструкции нужно зафиксировать обвязочным грузом. Для увеличения крепежных характеристик используется монтажная пена.
После установки нижней обвязки монтируются стеновые панели с использованием уровня для их выравнивания.

https://youtube.com/watch?v=vgsS7OW519Q%250D

Шумоизоляция в доме из СИП-панелей

Строения из этого материала обладают высоким уровнем этого показателя. В этом вопросе главное, чтобы корректно выполнялись все этапы строительства дома из СИП-панелей. Усилить его можно с применением специальных материалов, например:

Шуманет-СК. Это звукопоглощающий материал, используемый в виде плит.
Шуманет-100 Супер. Рулонный звукоизоляционный материал.
Вибростек-М. Звукоизоляционный материал рулонного типа.
Экотишина. Шумоизоляция из полиэфирного волокна.
Шумостоп. Звукоизоляционный материал в виде панелей.

Внешняя отделка дома из СИП-панелей

Она используется для улучшения внешнего вида и повышения эксплуатационных свойств. Внешняя отделка домов из СИП-панелей выполняется с применением таких материалов:

Сайдинг. Оптимальный вариант для облицовки, придающий строению привлекательный внешний вид. Для ее выполнения может использоваться дерево, металл, пластик.
Кирпич. Дороговизна, сложность монтажа, увеличение нагрузки на дома из СИП (SIP) панелей делает этот способ отделки не часто используемым.
Штукатурка. Это бюджетный вариант, позволяющий улучшить вид сооружения, но защитную функцию он не выполняет.
Окраска. Для нее используются специальные материалы. Окраска обходится недорого, с ее помощью можно воплощать разные идеи дизайна здания.

https://youtube.com/watch?v=GSr7v11rltM%250D

Внутренняя отделка дома из СИП-панелей

Дизайн помещений выполняется с применением разных материалов. Для отделки стен можно использовать:

гипсокартон;
ПВХ;
обои;
окраску;
плитку.

Для отделки потолка применяются такие материалы:

гипсокартон;
натяжные потолки;
ПВХ;
пенополистирольная плита;

В возведении здания важно знать не только как самому построить дом из СИП-панелей, но и с помощью каких материалов выполнить напольное покрытие:

наливные полы;
ламинат;
линолеум;
паркет.

Технология монтажа дома из СИП-панелей

Сборка стен первого этажа

Особенности строительства по канадской технологии

Чтобы постройка получилась надежной и долговечной, понадобится учитывать особенности использования технологии сип панелей. К ним можно отнести:

Необходимо стараться выбирать максимально качественные материалы. Только панели высокого качества смогут выдержать все оказываемое на них давление. Некоторые изготовители могут использовать клеевое вещество плохого качества, что приведет к быстрому расклеиванию конструкций. Также некачественные материалы могут привести к легкому воспламенению конструкции и выделению вредоносных веществ во время пожара. К выбору производителя необходимо подходить со всей ответственностью. Выбирая фундамент, лучше отдать предпочтение винтовым сваям или ленточному монолиту. Это позволит сократить расходы на строительство. Специальная технология изготовления панелей обеспечивает им высокую жесткость. Благодаря этому постройку здания можно выполнять в любое время года даже при низких температурах

Здание после постройки не дает усадку и защищено от сезонных движений почвы

Особое внимание необходимо уделить каркасу, который будет удерживать стены. Для наружной отделки лучше использовать более толстые разновидности сип конструкций, для межкомнатной перегородки подойдут обычные панели

Строительство дома из сип панелейИсточник dom-expert.by

Зная характеристики сип панелей, минусы их использования, возвести здание можно без особых осложнений. Главное, выполнять все работы поэтапно и с соблюдением технологии.

Сборка сип панелей

Сборка такого материала должна выполняться при тщательном контроле надежности соединения каждого участка конструкции. Основными узлами скрепления для сип панелей являются:

Участки состыковки конструкции перекрытия с основной частью.
Элементы скрепления углов стен.
Стыки, соединяющие стены, перекрытия и кровлю.
Элементы, скрепляющие кровлю с панелями.

Сборка из сип панелейИсточник astroyresurs.ru

Все монтажные процедуры по состыковке конструкций должны дополнительно укрепляться с использованием саморезов и фиксироваться специальной пеной для монтажа. Хоть материал и обладает хорошими теплоизоляционными показателями, при некачественной сборке может возникнуть проблема сквозняков. Холодный воздух может проникнуть в пространство, где панели плохо соединены друг с другом. Если такие осложнения возникли, избавиться от них можно при помощи строительной монтажной ленты.

Ошибки и их последствия при строительстве

В сппанельном доме рекомендуется сразу делать принудительную вентиляцию

Ошибки и недочёты в строительстве всегда связаны с недостатком знаний об особенностях технологии. К примеру, при монтаже и обвязке фундамента распространено отсутствие гидроизоляции между оголовками свай и брусом.

На этапе сборки каркаса часто допускают следующие ошибки:

использование панелей из досок приводит к образованию щелей на стыке плит;
отказ от деформационных швов ведёт к ограничению естественного движения панелей;
низкую надёжность каркаса гарантирует закладка углов строения из досок, а не из бруса;
если собрать углы дома с креплением пластин в боковой части, это снизит прочность фиксации.

Страха перед несоблюдением технологии можно избежать, если заключить договор со строительной компанией. После завершения работ подрядной организацией можно приступать к самостоятельной отделке. Если дом возведён с учётом технологических нюансов, он прослужит долгие годы.

Узел №7. Прогон. Панели кровли

Прогон — это толстый брус, скошенный под угол крыши, который передает нагрузку на стены со средней части крыши (между мауэрлатом и коньком). Прогон требуется при пролете крыши более 4 метров длиной.

Брус прогона монтируется в стены в подготовленную для него нишу. Из ниши необходимо выбрать утеплитель термоножом и установить соединительный брус согласно схеме.

Прогон нельзя устанавливать в неподготовленный проем, опирая только на ребро ОСП плит!

Соединение панелей крыши выполняется на месте установки бруса прогона. В качестве соединительного используется 45х145 мм или 90х145 мм (согласно проекту и расчетам).

Перпендикулярные мауэрлату, прогону и коньку соединительные бруски будут являться стропилами крыши.

СИП крыши не трубуют отдельной стропильной системы под ними.

Основной крепеж узла — это конструкционный саморез TORX 8×360 мм и 8х280 мм. Длинный саморез должен проходить в том числе через соединительный брус под прогоном. Саморезы 280 мм идут в местах пролета, между стенами.

Возможно усиление конструкции с помощью оцинкованных монтажных уголков, которые дополнительно фиксируют стропила к прогону. При их использовании понадобится делать небольшой вырез в следующей СИП панели под уголок.

Наиболее популярное решение — это использование в панелях крыши СИП панелей с толщиной утеплителя 200 мм. В этом случае применяется более широкий брус 45х195 мм или 90х195 мм.

Существуют решения, предусматривающие использование стандартной стропильной системы ПОД СИП крышей. Это дает возможность повысить прочность конструкции, но увеличивает и время монтажа.

Плюсы использования сип панелей

SIP панели – что это такое

Отделка

После того, как у дома появится крыша, самое время подумать о внутренней и внешней отделке, приданию строению индивидуальности и привлекательности. Своими руками можно не только строить, но и штукатурить, клеить обои, прикреплять декоративные элементы типа лепнины, деревянных резных наличников и других элементов.

Внешнюю поверхность сип-панелей можно отделать декоративным кирпичом, сайдингом, клинкером, сплошным массивом или декоративными элементами из натурального или искусственного камня. Любители незамысловатости и естественности часто оставляют неповторимый рисунок сип-панели с поверхностью из деревянных волокон, просто защищая ее от внешнего воздействия нескольким слоями лака. Все зависит от фантазии и предпочтений владельца.

Внутренняя отделка практически полностью идентична отделке кирпичного или панельного дома, за малым исключением, — штробить стены нельзя! В качестве элементов внутренней отделки наиболее популярны конструкции из гипсокартона, окраска, обои, декоративные штукатурка и вагонка.

Изготовление SIP

Итак, что такое СИП панели для строительства дома? Что нужно для их изготовления? В нескольких словах процедуру производства таких плит можно описать так: берется два листа ОСП, между ними укладывается пласт пенополистирола или другого вспененного полимера. Соединение происходит при помощи специального клея под воздействием давления. Но не все так просто, как может показаться. Производство СИП панелей не лишено некоторых тонкостей и особенностей, состоит из следующих этапов:

листы ОСП можно использовать стандартные, а можно их раскроить под необходимые размеры, как удобно мастеру;
первый лист нужно уложить на абсолютно гладкую прочную поверхность; это может быть пол, стол, большой верстак или нижняя часть пресса;
нанести полиуретановый клей ровным слоем, используя каучуковый зубчатый шпатель или пульверизатор; при пользовании распылителем нельзя забывать о респираторе, иначе клей попадет в дыхательные пути;
сверху сразу укладывается пласт пенополиуретана нужной толщины;
на утеплитель также наносится слой клея, который немедленно накрывают вторым листом ОСП; края верхнего и нижнего листов должны совпадать;
если требуется нарастить пласт утеплителя, то соединяемые поверхности надо тоже обработать клеем;
перечисленные действия должны выполняться очень быстро, чтобы клей ни в коем случае не начал застывать до соприкосновения с основными материалами; иначе работа будет напрасной;
далее по высоте, используя описанную схему, продолжается сборка панелей СИП; формируют пять одинаковых панелей; они послужат дополнительным гнетом.

Теперь основное и, пожалуй, самое сложное. Необходимо создать давление не менее одной тонны на квадратный метр поверхности. Хорошо, когда есть специальный пресс. Если нет, то давление создают при помощи прочного тента, шлангов и вакуумного насоса. Штабель из подготовленных плит помещают в тент (если нет готового, то его легко можно сшить из специальной ткани), закрывают его, оставляя щели под шланги. Окачивают воздух и делают выдержку около одного часа. Затем готовые изделия должны вылежаться на ровной поверхности не меньше суток. Вот и все, панели можно доставить к месту строительства. При наличии пресса процесс упрощается, так как нет необходимости переносить изделия. Изготовление панелей СИП выполняется на металлическом поддоне или столе, специально предназначенном для этого.

Стены

Сваи для фундамента

Стремясь удешевить смету, некоторые строительные компании предлагают клиентам сваи, чья защита от коррозии ограничивается лишь нанесением антикоррозийного покрытия. По большому счету они просто покрашенны черной краской

Стоит помнить, что в земле металл быстро корродирует, поэтому его защите необходимо уделить пристальное внимание. Лучше, если сваи будут оцинкованными или покрыты другим, стойким к коррозии материалом. Стоимость такой сваи будет немного дороже, однако данная затрата полностью оправдывает себя, так как гарантирует более долговечные срок службы фундамента

Стоимость такой сваи будет немного дороже, однако данная затрата полностью оправдывает себя, так как гарантирует более долговечные срок службы фундамента.

Что такое СИП панель, кто ее придумал

Строительство домов из СИП-панелей началось во второй половине двадцатьго века в Канаде. Технология простая, на возведение дома уходит совсем немного времени (от двух до трех недель, в зависимости от сложности проекта), дешевле может быть только каркасный дом.

Дома строятся из теплоизоляционных панелей, которые сами по себе обладают достаточной прочностью. На английском языке эти панели называются SIP, что является сокращением следующего названия: Structural Insulated Panel. Это переводится как «конструктивная теплоизоляционная панель». Оказывается, идея в том, что по-русски название этого материала должно звучать как CTU. На самом деле используется обычная транслитерация (замена английских букв на кириллицу). В результате используется название «SIP-панель».

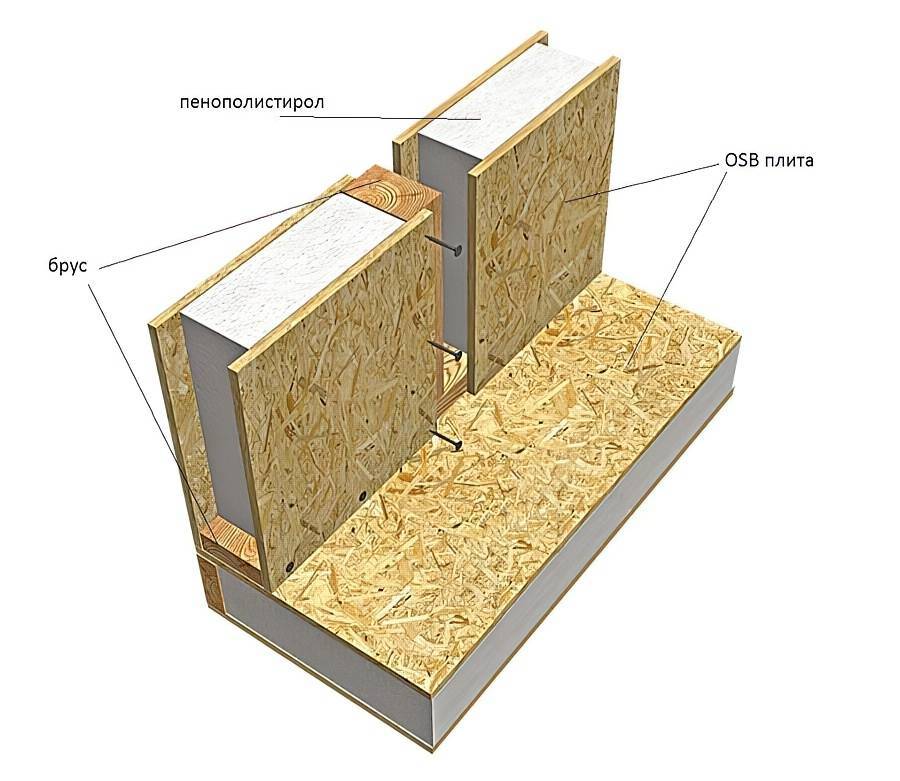

СИП панель и способ монтажа с балками

Этот материал состоит из двух плит ОСБ, между которыми проложен слой утеплителя (пенопласта). Получается своеобразный сэндвич (строительный «многослойный бутерброд»). Отсюда еще одно название — сэндвич панели.

При строительстве дома есть два типа сборки:

С каркасом (каркасно-панельная технология). В частном домостроении используется деревянный брус, при строительстве многоэтажек (есть и такие) каркас сделан из стали. В каркасной технологии соединяют панели при помощи деревянного бруса
Бескаркасная технология предусматривает соединение панелей при помощи термошпонок — полос-вставок из СИП панелей меньшей толщины.

В нашей стране наиболее популярен первый вариант. Деревянный каркас придает конструкции дополнительную прочность. Несущей способности сэндвич-панелей без каркаса более чем достаточно для строительства одно или двухэтажных частных домов. Но знание того, что дом основан на прочном деревянном брусе, обнадеживает. Есть у этой технологии еще одно преимущество — ремонтопригодность. При возникновении проблем можно удалить поврежденную панель и заменить ее на новую, что невозможно при бескаркасной технологии.

Мыши и прочие неприятности

Крыша

Достоинства SIP технологии

Высокие параметры энергосбережения

Они оказываются одним из основных преимуществ, особенно полезным в широком спектре суровых российских климатических зон. Как утверждают разработчики, что зимой при отключенном отоплении температура внутри закрытого помещения, имеющего ограждающие конструкции из СИП-панелей, снижается всего на 3-5С в сутки. В случае подобной тепловой эффективности сооружения в нем вполне экономически оправдана установка электрической системы отопления. Тепловая инерция стен защищает также и от повышенной температуры. Их эффективная термоизоляция не дает нагреваться внутренним помещениям в летнюю жару, чем уменьшается расход электроэнергии, затрачиваемой для работы кондиционеров.

Высокая скорость строительства и простота возведения

Данные параметры в SIP технологии являются практически взаимоисключающими. Оперативность возведения сооружения достигается привлечением профессиональной бригады в сочетании с хорошо проработанным, желательно типовым проектом дома. А вот при условии самостоятельного строительства, даже при наличии точных расчетов и помощников, неизбежны различные проволочки. Хотя, если за основу взят детальный план, то его реализация не вызовет особых сложностей и у малоопытных мастеров.

Небольшой вес сооружения

Дает возможность использовать более дешевые . Это значительно снижает общую стоимость строительства. Сравнительно небольшой вес стандартной панели позволяет обойтись без привлечения грузоподъёмной строительной техники.

Прочность и сейсмоустойчивость конструкции

Существует два основных способа монтажа стен дома по технологии SIP: каркасный и бескаркасный (с использованием сплайнов или шпонок). В обоих случаях результатом является получение жесткой пространственная конструкции, отвечающей требованиям отечественных нормативов, в частности СНиП 31-02-2001 «Дома жилые одноквартирные».

Точность предварительных расчетов

При возведении дома из штучных строительных материалов (кирпича, пеноблоков и т.д) отходы на бой составляют 10-15% от их общего количества. Они ложатся дополнительной финансовой нагрузкой на плечи застройщика. Если же отдается предпочтение СИП-панелям, а особенно используемых по типовому проекту, затраты на приобретение дополнительных стройматериалов (по которым возможен неучтенный перерасход) сводятся минимальной величине. В основном они касаются крепежа (саморезы, винты, гвозди), а также пиломатериалов (балки, брусья для каркаса и стропильной системы).

Декоративно-защитная отделка

Внешним слоями СИП панелей являются OSB плиты. Как внутри, так и снаружи дома по SIP технологиям могут отделываться практически любыми декоративными материалами. Например, обычной или структурной краской, сайдингом или облицовкой керамической плиткой, керамогранитом, декоративным кирпичом, природным или синтетическим камнем и т.д. Кроме того, такие сооружения практически не дают усадки (в зависимости от типа грунта могут быть подвержены минимальным усадочным процессам), поэтому, к их декоративной отделке можно приступать сразу же после .
