Как сделать фрезерный станок по дереву своими руками из электродрели

Необходимые материалы

Для того, чтобы сделать фрезерную станину для болгарки своими руками, понадобятся следующие детали, которые наверняка есть в мастерской, в гараже или на даче у каждого мастера:

• два стальных профиля (один должен быть шире другого, чтобы тот свободно входил в него) квадратного или прямоугольного сечения для изготовления опорных конструкций станины;
• лист металла (сталь или нержавейка) 7-9 мм толщиной для подошвы и других узлов конструкции;
• болгарка или дрель со снятым шлифовальным кругом и полукожухом (а у дрели патроном соответственно, чтобы был открыт осевой вал);
• старый патрон от дрели (его придется доработать, после чего под сверла его использовать будет уже нельзя) – он будет «насадкой» по фрезу;
• крепежные элементы: болты, зажимы, гайки.

Особенности применения

При использовании дрели вместо фрезера надо учитывать особенности работы с этим инструментом

Важно помнить:

• Число оборотов дрели меньше, чем у фрезера, поэтому резка будет идти медленнее.
• Мотор электродрели перегревается при длительной работе. Требуется делать перерывы для охлаждения инструмента.
• Подшипники вала редуктора рассчитаны на продольные нагрузки и могут выйти из строя при поперечном фрезеровании. Нельзя прикладывать большие усилия в поперечном направлении. Это увеличивает продолжительность обработки.
• Патрон электродрели может не выдержать боковых нагрузок, что приводит к порче детали.

Конечно же, только смонтировать фрезер из электродрели недостаточно — требуется грамотно за ним ухаживать, чтобы он функционировал продолжительное время. Эксперты дают несколько следующих рекомендаций.

• Все поверхности из древесины требуется не только хорошенько обработать наждачной шкуркой, но и обработать защитным покрытием, чтобы увеличить способность сопротивляться различным неблагоприятным воздействиям со стороны.
• Следует тщательно проработать систему управления приспособлением, чтобы она была предельно комфортной.
• Можно сделать определённые дополнения, такие как система очищения рабочей области от стружки. Например, установить небольшой патрубок, который сможете присоединять к шлангу от простого пылесоса.

Как сделать вертикальный фрезерный станок из дрели

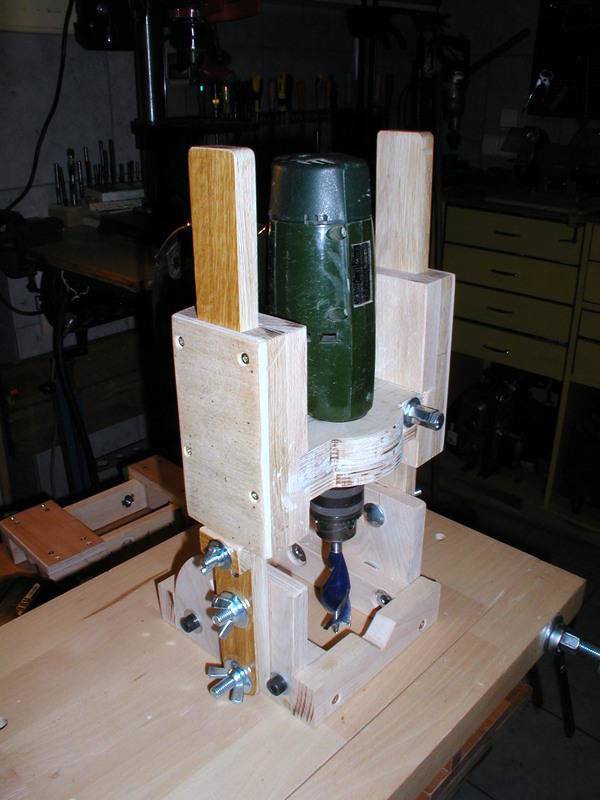

Еще один простой алгоритм предлагает изготовить ручной фрезерный станок, максимально похожий на покупной агрегат. Схема выглядит следующим образом:

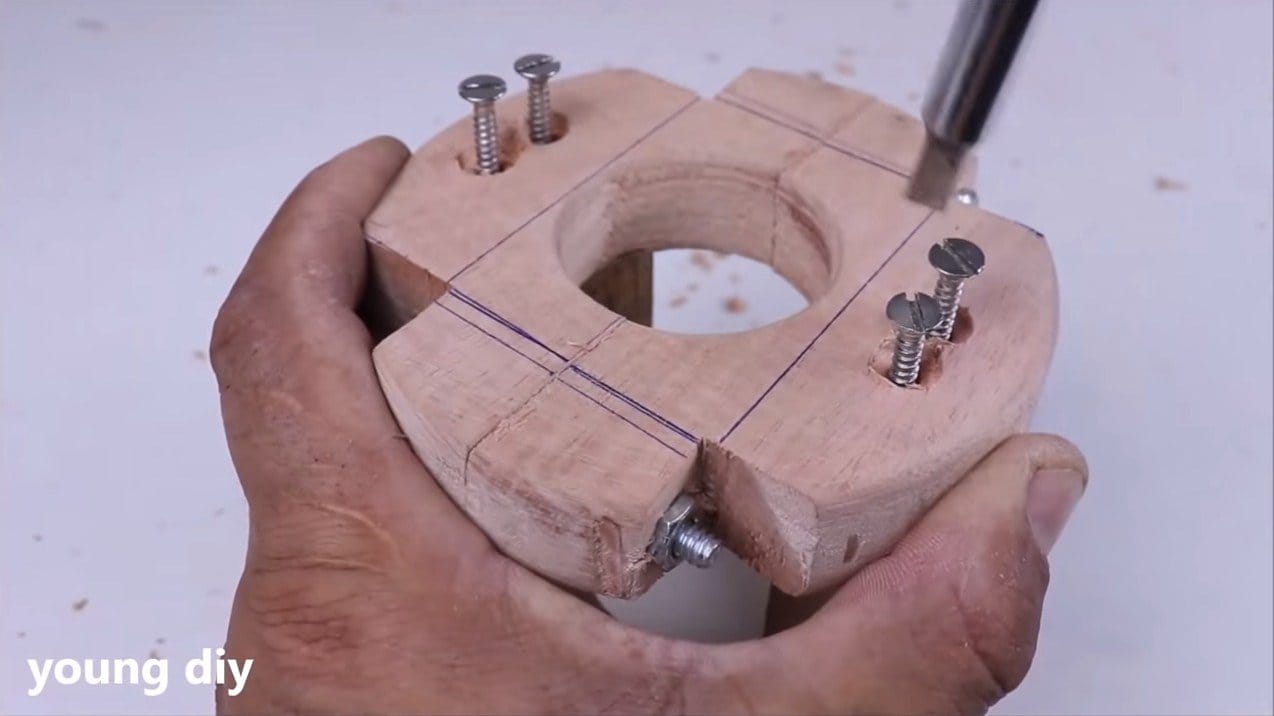

1. Из фанеры или тонкого листа ДСП выпиливают лобзиком два одинаковых многоугольника с небольшими выступами по трем сторонам. Детали скрепляют между собой при помощи клея и саморезов.
2. По центру заготовки просверливают отверстие, диаметр которого должен слегка превышать ширину фрезы. С одной из сторон деталь распиливают от края до центра дырки. Из большого куска фанеры вырезают круг и также проделывают широкое отверстие в его центральной части.
3. Из деревянных плашек и досок изготавливают две одинаковые вертикальные стойки с направляющими, по которым будет передвигаться дрель. Опоры фиксируют по сторонам большого круга, а потом дополнительно устанавливают в их нижней части упоры-ограничители.
4. В надрезанной части многоугольной заготовки просверливают сквозное отверстие для длинного винта с регулировочной гайкой. Фрезер из дрели вставляют в платформу и затягивают так, чтобы исключить колебания и люфты. По бокам стоек в нижней части прорезают пазы и пропускают через них шурупы. Завернуть крепежи нужно в заранее подготовленные боковые отверстия на платформе.

Видео о фрезерном станке из дрели своими руками показывают, что использовать его нужно для обработки небольших деталей.

Платформу медленно ведут по заготовке, придерживая за стойки, и проделывают ровные и аккуратные углубления и пазы.

Преимущества и недостатки фрезера

Основное преимущество станка для фрезеровки электродрелью – не надо для выполнения единичных операций покупать дорогостоящий фрезер. На самодельном приспособлении легко сделать несколько пазов, обработать край полочки.

В электродрели сверло вставляется в патрон. При работе на самодельном фрезере надо пользоваться фрезой для дрели. В магазинах имеется большой выбор:

• цилиндрические;
• концевые;
• торцевые;
• угловые;
• фигурные;
• дисковые.

Все они имеют хвостовик и легко крепятся в патроне. Замена инструмента происходит быстро. Недостаток патрона в том, что он может открутиться во время работы, особенно при наличии вибрации инструмента. Надо постоянно проверять и затягивать крепление.

Перед тем, как сделать фрезер из дрели, следует определиться с объемом работы. Самодельный фрезер подходит для выполнения электродрелью домашних ремонтных работ, отдельных операций по обработке деревянных деталей. Фрезеровать дрелью длительное время и с большими нагрузками нельзя.

Основной недостаток фрезерного станка из дрели, малое число оборотов. При сверлении резание происходит по небольшой площади. Чистота при этом не нужна, древесина перерабатывается в стружку. На сверлильном инструменте максимальное вращение достигает 3000 об/мин. В то время как у самого легкого фрезера минимальное значение 4000 об/мин. Каждый специалист знает, что чистота обработки зависит от скорости вращения инструмента. Чем быстрее вращается фреза, тем красивее кромка и торец шпонки. После обработки на самодельном станке, обработанные места придется долго шкурить.

Двигатель на инструменте для сверловки значительно слабее фрезерного. Он рассчитан на непродолжительное включение. Долго работать на предельной мощности он не сможет. Во время фрезеровки дрелью ее надо постоянно выключать, давать ей остыть.

Самодельный станок подойдет для разовых работ. Для постоянной фрезеровки дерева лучше приобрети фрезер.

Конструкция фрезерного стола

При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.

При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.

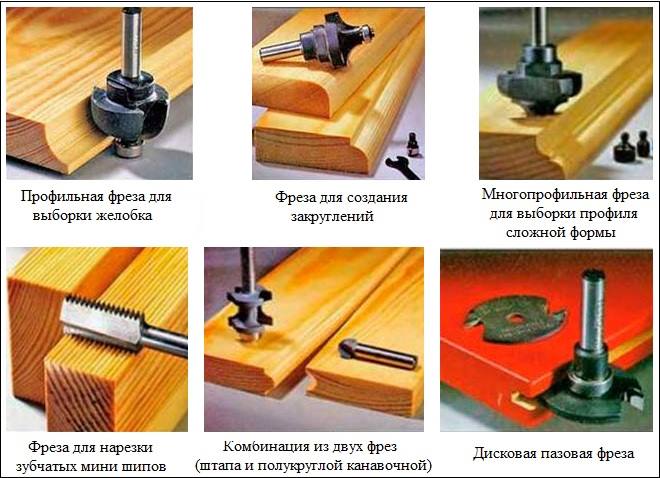

Фрезы для различных видов обработки на фрезерном столе

Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.

Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

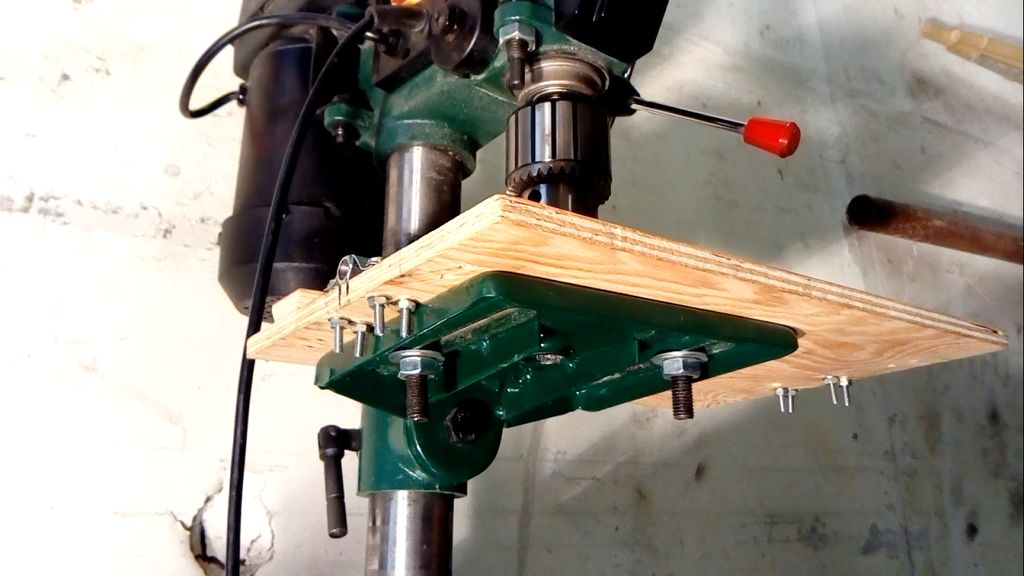

Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.

Этапы сборки токарного станка

Самодельные токарные станки по металлу своими руками собираются быстро и несложным образом. Единственное, что нужно точно соблюдать, – порядок сборки.

Самодельный токарный станок нужно собирать с максимальной точностью:

1. Первым делом – сборка рамы из металлических элементов. Лучше, если это будут швеллеры и балки. Нужно обязательно рассчитать нагрузку для планируемых работ: с деталями каких размеров вы собираетесь иметь дело? Если, к примеру, вы планируете обрабатывать металлические предметы длиной больше 5-ти сантиметров, металлическая рама станка должна быть должны быть толщины свыше 3-х сантиметров.
2. Установка продольных валов с направляющими на швеллеры. Лучше зафиксировать валы узлами сварки, но можно закрепить и болтами.
3. Подготовка передней бабки из гидравлического цилиндра с толстыми стенками и двумя подшипниками, спрессованными в тело цилиндра.
4. Прокладка вала с использованием подшипников с большим диаметром.
5. Заливка жидкости для смазки в гидравлический цилиндр.
6. Установка и фиксация шкива с суппортом и направляющими.
7. Монтаж электропривода.

Внизу конструкции станка прикрепить металлическую полоску с защитной функцией – она не даст рабочей части станка деформироваться по ходу активности.

Общие сведения

Инструменты и приспособления

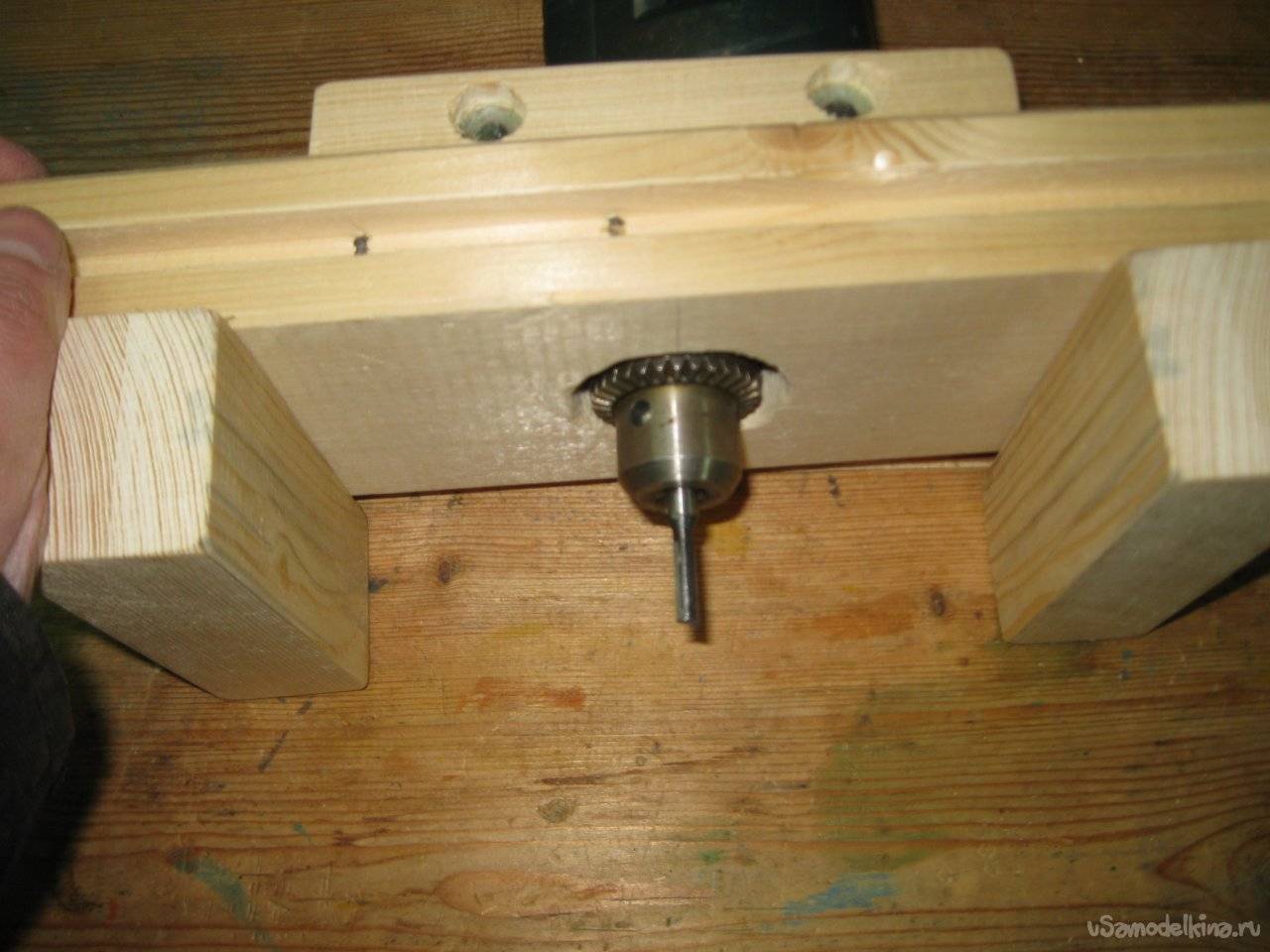

Фрезер вертикального типа в отличие от стандартной дрели имеет плоское основание, а именно подошву, на которой он будет стоять и двигаться по обрабатываемому столу или детали. Корпус будет зафиксирован и начинает двигаться вертикально по направляющим. Для того, чтобы изготовить самодельный фрезер на основе дрели, требуется сделать стойку и прикрепить на нее электрическую дрель.

Фанеру при желании вы сможете заменить на ламинат или ДСП аналогичной толщины. Фрезе из электрической дрели будет куда удобнее для проведения работ, если подошва, то есть база, будет выполнена из органического стекла с толщиной от 1 до 1.2 см. В таком случае будет прекрасно видно рабочую зону, а также разметку на доске. Хомут из металла и фитинги стоит использовать самые простые, как для водопроводных труб.

Размер стоит подбирать по диаметру корпуса дрели, чуть выше патрона. Скрепите фрезерный станок по древесине винтами, диаметр которых 0.5 см и длина 2 см. Саморезы такого размера очень часто используются для того, чтобы делать поделки из древесины. Ими можно крепить кронштейны, полки и крючки. Часто после ремонта остаются винты, и заменить их можно будет на саморезы, диаметр которых 0.55 см и длина 1.8 и 2.2 см.

Для того, чтобы изготовить из электрической дрели фрезеровальный станок по древесине, вам нужно следующее:

• Гаечный ключ.
• Электрическая дрель.
• Сверла на 0.4 и 0.8 см.
• Перьевое или корончатое сверло.
• Электрический лобзик.
• Шуруповерт.

Как правило, в домашней мастерской или гараже можно легко найти все нужные инструменты, а шуруповерт можно будет поменять на крестовую отвертку, лобзик на ручную ножовку по древесине.

Фрезерная конструкция на основе обычной дрели

С учетом мощности и числа оборотов, вы сможете сделать лишь легкий фрезе из электрической дрели. Для высококачественной обработки древесины и досок рабочий инструмент обязательно стоит зафиксировать на столе, а обрабатываемую деталь переместить. Конструкция с верхним расположением инструментов даст возможность делать детали со сложной конфигурацией. Каждый домашний мастер придумывает собственную конструкцию, и все они отличаются креплениями, а также размещением электрической дрели.

https://youtube.com/watch?v=QuP_rPgy8Jc

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Пример 1:

Пример 2:

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

• Простота применения.
• Мало пыли от работы.

Минусы:

• Слабое качество результата по причине невысоких оборотов (3000 в мин).
• Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

• На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
• На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Задачи и особенности изготовления фрезерного устройства

Бытовое фрезерное устройство работает следующим образом. Двигатель аппарата вращает шпиндель с надетой на него специальной насадкой – фрезой.

Фреза вставляется в цанговый или кулачковый патрон. Двигатель, обеспечивающий вращение, работает от электросети.

Сделанный самостоятельно фрезерный прибор способен обрабатывать древесину, металл, стекло, пластик и керамику.

Например, сделать отверстия для дверных замков или обработать кромки деталей и полостей.

То, какая насадка будет использована для работы, зависит от фрезеруемого материала и может быть абсолютно разной.

Металлы обладают разной степенью вязкости и жесткости. Для их фрезерования применяют насадки, отличающиеся по своим качествам.

Подбирая их, следует учитывать свойства, присущие обрабатываемому металлу.

Прежде чем сделать фрезер для домашнего использования, нужно сконструировать стол, на который будет установлен аппарат.

Столешницу можно подготовить, используя обычный лист фанеры толщиной 1,2 см. В качестве опоры для нее подойдут четыре бруса из дерева.

На поверхности фанеры размечают отверстие, соответствующее размеру фрезера, после чего добавляют направляющую.

Пазовое отверстие для фрезера делают полукруглой формы и вырезают лобзиком с электрическим приводом или ручным. После подготовки столешницы приступают к сборке фрезерного устройства.

Фрезер делают из дрели своими руками, используя электрический привод, мощность которого должна быть от 500 до 1100 Вт в зависимости от ширины обрабатываемого материала.

Именно дрель считается самым дешевым и доступным инструментом для изготовления фрезера.

Чтобы собрать устройство, понадобятся следующие инструменты, детали и материалы:

• двигатель, работающий от электрической сети;
• ручная ножовка или электролобзик;
• сверло;
• хомут, саморезы, контргайки, винты;
• фреза;
• патрон;
• четыре деревянных бруска;
• струбцины, которые можно быстро зажать;
• ДСП – для основания аппарата.

Для работы с данным перечнем инструментов не обязательно быть профессионалом.

Заранее позаботьтесь проверить работоспособность электроинструментов и соблюдение правил техники безопасности.

Видео:

Какие фрезы подойдут для дрели

Для дрели подойдут практически любые фрезы, у которых хвостовик может быть зафиксирован в ее патроне.

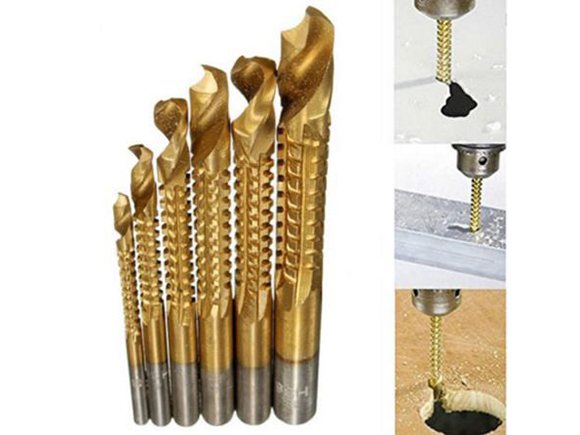

Часть из них предназначена именно для использования с дрелью. А именно:

1.Коронные фрезы для бетона.

Как раз эти фрезы не требуют высоких оборотов. Режущая часть на них – твердосплавные напайки, которые при очень высоких оборотах могут вылущиться из фрезы. И использовать их лучше с ударной дрелью или даже перфоратором.

А вот для фрез с алмазным напылением потребуется частота вращения не менее 1500 об./мин, а оптимальной является 2,5 тыс. оборотов, иначе они быстро выйдут из строя.

2. Коронные фрезы по металлу.

Этот инструмент имеет закаленные зубья и часто снабжен винтовыми канавками для отвода стружки. Им также можно обрабатывать пластик и дерево.

3. Фрезы-шарошки.

Чаще всего именно они используются с дрелью, причем самые разнообразные.

Описывать для каких видов работ их применяют – бессмысленно, ведь спектр их использования достаточно широк.

Здесь главное правильно подобрать материал самой фрезы к обрабатываемому материалу заготовки.

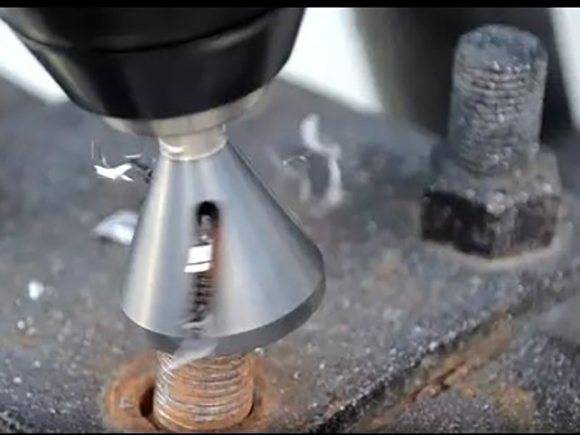

4. Фрезы для снятия фасок на цилиндрических деталях.

Часто они применяются в качестве ремонтного инструмента для восстановления работоспособности поврежденной верхней части резьбы в винтовых соединениях. После обработки резьб такой фрезой, как правило, гайка легко накручивается на винт. Существуют такие фрезы большого диаметра, которые используются с очень мощными дрелями. С их помощью затачивают под конус колья забора, столбы прочее.

5. Насадки на сверла, превращающие их во фрезы.

Это съемные зенковки, соответствующие основным диаметрам стандартных сверел, позволяющие в конце сверления снимать аккуратные фаски на отверстиях.

6. Сверло-фреза и фрезы из сверла.

Существуют фрезы, совмещенные со сверлом, с помощью которых можно фрезеровать различные фигуры в не толстом материале, будь то дерево, пластик или мягкий металл.

7. Специальные фрезы для дрели.

Их достаточно много, в частности к таковым относится и знаменитое сверло Форстнера, и различные специализированные фрезы для врезки мебельной фурнитуры, которые чаще применяются с дрелью, нежели с ручным фрезером. К ним же относится и специальная коронная фреза для получения круглых шипов различного диаметра.

Она также вполне агрегатируется с электродрелью.

8. Фрезы для дрели по дереву.

Это очевидно самый распространенный инструмент для ручных фрезерных работ. Он имеет хвостовики цилиндрической формы небольших диаметров, идеально подходящие для большинства патронов бытовых электродрелей.

Именно для фрезерной обработки древесины нужно иметь наибольшее число оборотов инструмента, иначе возможно надрывание краев обрабатываемой заготовки. Да и использование таких фрез в дрелях требует большой сноровки и крепости рук работника, ее производящего, несмотря на наличие в них упорных подшипников, ограничивающих заглубление фрезы в заготовку и облегчающих ее движение вдоль нее.

Также возможны варианты их использования с изготовлением некоторых устройств и приспособлений к данному электроинструменту.

Как сделать фрезу

Фреза – общее название для обширной группы режущих инструментов. Различают два основных вида:

• по дереву;
• по металлу.

Существует множество типов конструкции фрез, используемых для выполнения разных технологических операций:

• Цельные.
• Составные (сборные).
• Концевые.
• Торцовые.
• Фасонные.
• Со сменными пластинами и другие.

Производство режущего инструмента является высокотехнологичным и требовательным к качеству материала процессом. Например, изготовление концевых фрез состоит из нескольких этапов:

• Токарная обработка заготовки (придание формы).
• Фрезеровка зубьев.
• Обработка режущих кромок (заточка и затылование).
• Термическая обработка материала (закалка, отпуск, иные операции, дающие в результате качественную структуру металла).

Для изготовления других разновидностей производятся подобные или иные операции, определяемые типом и конструкцией инструмента. Самодельные фрезы представляют собой лишь доработку готовых образцов.

Необходимость применения того или иного вида, получения определенного профиля или размера режущего органа, заставляет решать вопрос самостоятельно. Рассмотрим, как сделать фрезу своими руками в домашних условиях.

Самодельные фрезы по дереву

Изготовление фрезы по дереву своими руками возможно при наличии соответствующей заготовки и станка, куда она будет устанавливаться. В домашних условиях обычно используются электродрель или ручной фрезерный станок. Наиболее доступный вариант – изменение формы обычного сверла по металлу, но могут применяться и другие способы.

Рассмотрим, как из сверла сделать фрезу по дереву. В зависимости от назначения инструмента, понадобится заготовка (сверло по металлу) определенного размера. Если планируется изготовление фасонной фрезы, то диаметр заготовки должен равняться максимальному диаметру конечного изделия. Изготовление состоит из двух этапов:

• Придание профиля.
• Создание хвостовика.

Обе операции требуют использования промышленного оборудования. Во всяком случае, для изготовления хвостовика потребуется участие токарного станка. Цанга ручного фрезера рассчитана на диаметр 8 мм (есть варианты на 6 и 7 мм). Поэтому для больших диаметров сверл перед созданием профиля следует подготовить хвостовик. Это позволит исключить биения, опасные при обработке древесины. Профиль проще всего придать методом шлифования. Предварительно следует изготовить шаблон, по которому надо постоянно проверять состояние профиля. Для работы понадобится шлифовальный станок (наждак), болгарка или отрезной круг, закрепленный в патроне электродрели.

https://youtube.com/watch?v=WVaZTEIbPC4

Для создания сменных пластин для фрезерной головки используются либо готовые образцы, которым придается нужная форма, либо заготовки из качественного металла. Профиль придается путем шлифования на имеющемся под рукой станке.

Завершающей операцией является затылование. Это процесс установки определенного угла режущей кромки, обеспечивающего отсутствие контакта задней части кромки и детали.

Важно! Затылование – процесс довольно трудоемкий, но необходимый, только он придает фрезе способность нормально работать

Фреза по металлу своими руками

Изготовление фрез по металлу в домашних условиях ограничивается перешлифовкой имеющихся инструментов, изменением профиля или диаметра режущей части. Более активное вмешательство потребует использования промышленного оборудования, так как понадобится выполнить сложные процедуры:

• Отпуск металла (процедура, обратная закалке).
• Станочная обработка, включающая придание формы, заточку, затылование).
• Закалка фрезы.

Качественное выполнение этих действий в домашних условиях практически невозможно. Кроме того, для работ подобного рода требуется немалая профессиональная подготовка и опыт, что имеется не у всех. Поэтому ограничиваются лишь доступными процедурами, предполагающими незначительное вмешательство в исходное состояние заготовки.

Изготовление режущего инструмента в домашних условиях требует наличия необходимого оборудования и подходящих заготовок. Кроме того, надо иметь навыки и опыт, иначе можно получить весьма опасное изделие, способное испортить обрабатываемую поверхность и навредить самому мастеру. Неподготовленному человеку производить такие работы не рекомендуется, лучше обратиться за помощью к специалисту.

https://youtube.com/watch?v=qQgosTz7Hk0

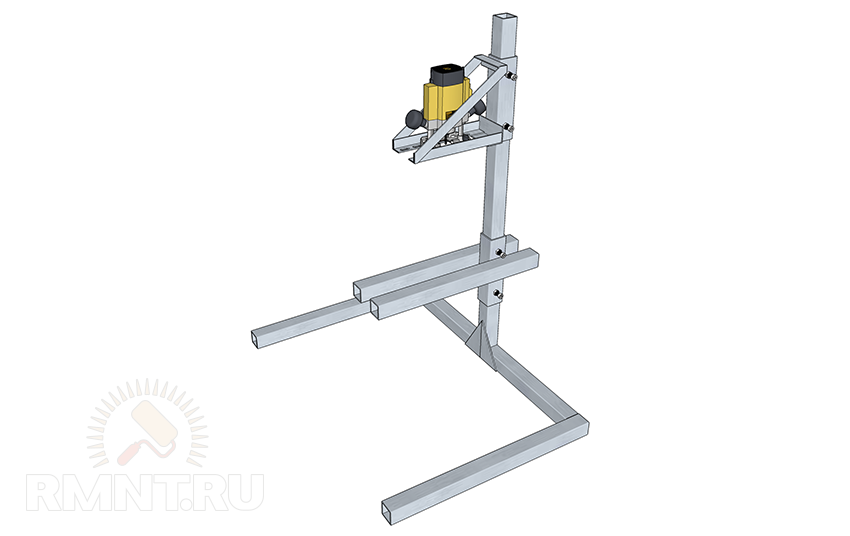

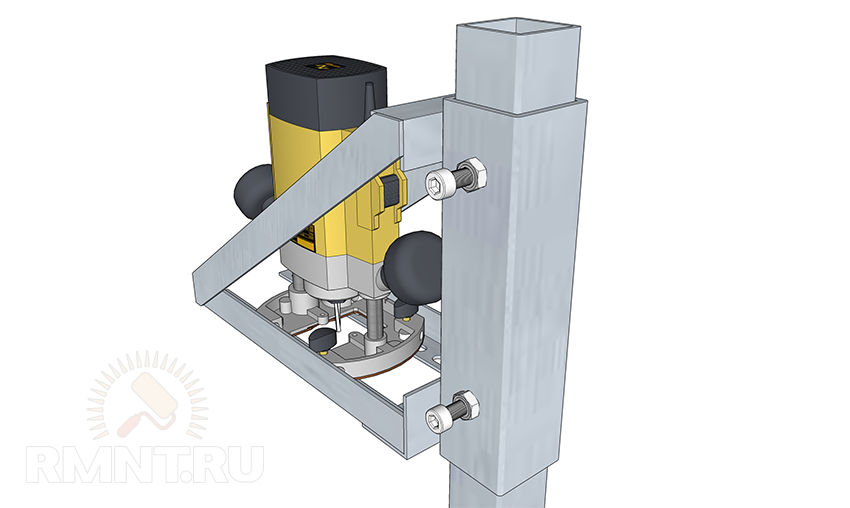

Каркас станины из стали

На изготовление станины и прочих деталей пойдёт профильная квадратная труба двух типоразмеров: 50х50х4 мм и 60х60х5 мм. Чтобы создать систему направляющих для регулировки по высоте, мы используем принцип сложенных труб «телескопом». Чтобы как можно более точно подогнать внутренний размер одной трубы под наружный другой, можно подобрать изделия с разной толщиной стенки.

В идеале ощутимого зазора быть не должно, но даже если есть разбег до двух миллиметров, такой люфт легко устранить. В стенках внешней трубы нужно просверлить отверстия и наварить гайки. Вкручивая в них винты, можно распереть гильзу и добиться точного выравнивания. При большом зазоре можно добавить в конструкцию дистанционный вкладыш, имеющий два неглубоких керна для поддержки за края винтов.

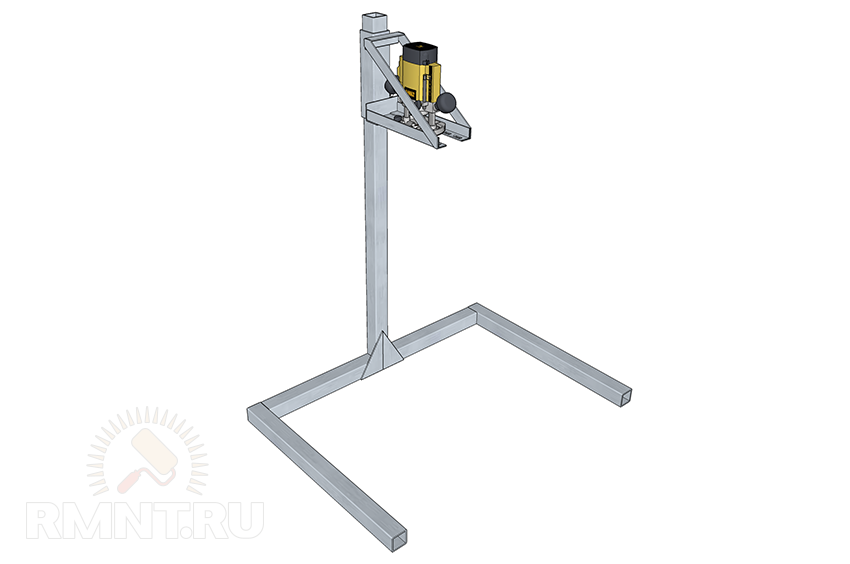

Основа станины — конструкция П-образной формы со сторонами 70х70 см, сваренная из квадратной трубы 50х50 мм. На центр среднего звена перпендикулярно устанавливается вертикальная стойка из такой же трубы, нижний узел крепления усиливается двумя косынками из листовой стали.

Для стола необходимо изготовить конструкцию из двух параллельных труб, между которыми перпендикулярно приварен отрезок трубы. Таким образом, в станке может регулироваться высота как стола, так и фрезера. Концы трубы следует немного вынести назад, чтобы при закреплении на столе массивной детали на этих «хвостах» можно было разместить противовес.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин. Если увеличивается диаметр фрезы, развивается и угловая динамика

При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Разработка конструкции

Оборудование для самодельного станка для фрезера

Можно выделить некоторые ответственные элементы конструкции станка, требующие особого внимания.

Плита и подвес привода. Для того чтобы подвесить привод к станочной плите, в ней необходимо сделать проем (окно). Исходя их технических соображений, лучше подходит круглая форма, но в изготовлении проще квадрат. Подвешенный электродвигатель не должен касаться поверхности плиты. На фото показан пример подвески.

При изготовлении самой плиты надо обеспечить оптимальный раскрой. Прочное покрытие нужно на плате мотора, а остальную часть можно делать из более дешевого материала. Между платой двигателя и платой станка оставляется зазор порядка 0,6–1 мм.

Упор. Чертеж достаточно простого упора приведен на фото. В качестве материала можно использовать многослойную фанеру. Под гребенку и подъемный упор сверлится 4–5 отверстий с отступом 5 см от края выреза. Шаг сверления – 26–30 мм. Боковые упоры закрепляются струбциной.

Пылесборник

Для организации такой важной процедуры, как сбор выделяемой пыли, обычно используется пылесос. Желательно обеспечить емкость для пыли объемом 15–20 л

На фото показан пример пылесборника станка. Устанавливается входной патрубок диаметром порядка 20 мм, а вытяжной патрубок – диаметром 30 мм.

Гребенка. Она делается из дерева твердых пород (дуб, бук). Устанавливается с обеих сторон. Первый зуб гребенки укорачивается на 3–4 мм. Крепится она к боковому упору болтами. Чертеж приведен на фото.

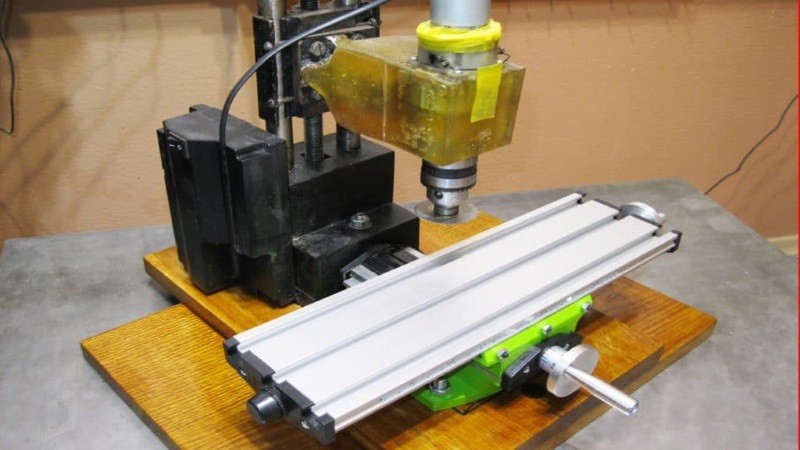

Для фрезерного станка вертикального типа важно обеспечить максимальную виброустойчивость оборудования

Основные типы насадок

Основные типы Для фрезерной работы используются торцевые фрезы с диаметром хвостовика 6,8 или 12 мм. Они продаются поштучно или в наборах, включающих в свой состав наиболее востребованные виды фрез.

Встречаются наборы с хвостовиками на 7 мм, но под них сложно отыскать цангу. В зависимости от назначения и формы реза фрезы бывают кромочные и пазовые. К кромочным относятся:

• Профильные;
• Конусные;
• Калевочные (калевка, четвертьвалик);
• Дисковые;
• Галтельные.

Общим признаком кромочных фрез является наличие подшипника, играющего роль упора. К пазовым фрезам относятся:

• Прямоугольная (прямая);
• Галтельная;
• «Ласточкин хвост»;
• V-образная.

Пазовые фрезы не имеют упорных подшипников и позволяют выполнять рез как на кромках, так и на пласти. Существуют прямые фрезы с подшипником в верхней части, сразу над режущими кромками. Обычно его диаметр соответствует размеру режущей части, что позволяет резать криволинейные фигуры по шаблону. Такие фрезы называются обгоночными. В состав стандартных наборов они не входят, при необходимости их надо приобретать отдельно. Практически все фрезы выпускаются в нескольких типоразмерах. Для изготовления углубления нужного размера надо подобрать фрезу соответствующего диаметра или профиля.
