Как утеплить столбчатый фундамент дома — видео, инструкция
Минусы такого основания
Армирование
Как купить: цена и советы при выборе
Пошаговая инструкция по монтажу МЗЛФ
Одним их наиболее популярных видов ленты для частных домов является мелкозаглубленный фундамент. Это удачный вариант основания, позволяющий сэкономить на количестве стройматериалов, уменьшить объем земляных работ и общих трудовложений.
Учитывая относительно малую глубину погружения, требуется качественное обследование участка с выполнением пробного бурения и определения уровня грунтовых вод. Это позволит определить состав слоев, даст основания прогнозировать наличие проблемных факторов, нагрузок пучения и т.д.
Эти действия, как и создание проекта, должен выполнять подготовленный специалист.
Дальнейшие действия выполняются поэтапно:
Разметка поверхности
На участке производится удаление верхнего слоя почвы и, при необходимости, планировка. Затем с помощью кольев отмечаются угловые точки будущей ленты. Между кольями натягивают шнуры, проверяют соответствие проектным данным, ориентацию по сторонам света и прочим параметрам.
Обязательно следует проверить соответствие длин диагоналей. Если они не равны, надо найти ошибку и исправить ее, чтобы получить качественную и точную разметку.

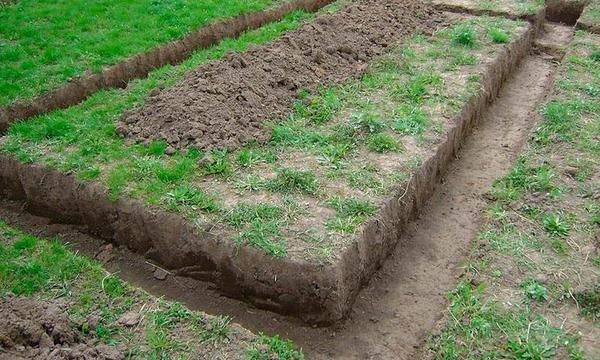

Подготовка траншеи
После того, как произведена разметка, начинается рытье траншеи. Выемка грунта производится на заранее определенную глубину. Обычно для этой цели используется экскаватор, поэтому углы приходится поправлять и подчищать вручную.
Вынутый грунт складируется по бокам траншеи, но чаще всего он вывозится или складируется в отдельном месте.
Ширина траншеи должна обеспечивать достаточно места для монтажа опалубки, для чего ее обычно принимают на 30 см больше, чем проектная ширина ленты.
Подушка под ленточный фундамент
Песчаная подушка выполняет несколько функций:
- Выравнивание дна траншеи, образование ровной горизонтальной опорной линии.
- Выполнение дренирующих функций.
- Прием нагрузок пучения и перераспределение их по всей длине ленты.
Обычная толщина слоя подушки составляет 10-20 см. Некоторые строители указывают на большие размеры — 30-40 см, но следовать таким советам не рекомендуется. Основная задача слоя подсыпки — выравнивание дна траншеи.
Чем толще слой, тем больше величина оседаний. Песок необходимо тщательно уплотнять, но некоторые оседания происходят в любом случае, поэтому следует ограничивать толщину подушки.

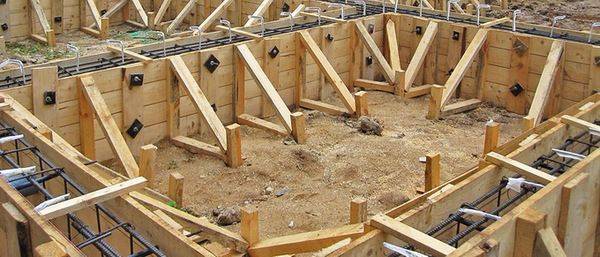

Монтаж опалубки
ОпалубкуЧем выше лента, тем толще доски
При сборке надо соблюдать максимальную плотность соединений, все щели заделываются паклей, деревянными рейками. Собранные щиты аккуратно опускают в траншею и устанавливают в нужном положении.
Снаружи опалубка фиксируется вертикальными и наклонными упорами, изнутри устанавливаются поперечины, определяющие ширину ленты.
Монтаж надо производить максимально прочно и аккуратно, все крепежи располагать снаружи, чтобы впоследствии было легче демонтировать опалубку.
Армирование
Толщина арматуры для мелкозаглубленной ленты колеблется в пределах 10-12 мм для рабочих, и 6-8 мм для гладких стержней.
Можно произвести сложные расчеты, или использовать онлайн-калькуляторы, но в подавляющем большинстве случаев результат будет именно таким.
Используется традиционная металлическая или современная композитная арматура, не способная к коррозии и обладающая малым весом.

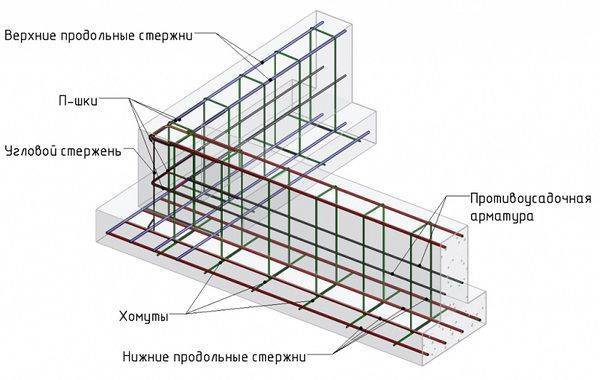

Вязка арматуры
Сборка арматурного каркаса производится методом вязки. Для этого нужна мягкая отожженная проволока толщиной около 1 мм. Процесс вязки прост — кусок проволоки длиной 25-30 см сгибают пополам, получая род петли.
Затем ее заводят снизу под соединение прутков, поднимают концы вверх, обхватывая соединение. Затем концом специального крючка подцепляют петлю и несколько раз (4-6) закручивают вокруг другого конца.
Получается прочное и плотное соединение.
Выбор бетона для заливки
Наиболее предпочтительным вариантом является применение бетона марки М200. Он обладает достаточной прочностью, устойчивостью к нагрузкам и внешним воздействиям.
Менее прочные марки использовать не рекомендуется, так как бетон имеет большие допуски по качеству и может оказаться совсем слабым, хотя марка материала будет выдержана.
Использование бетона М200 гарантированно обеспечит нужное качество материала.

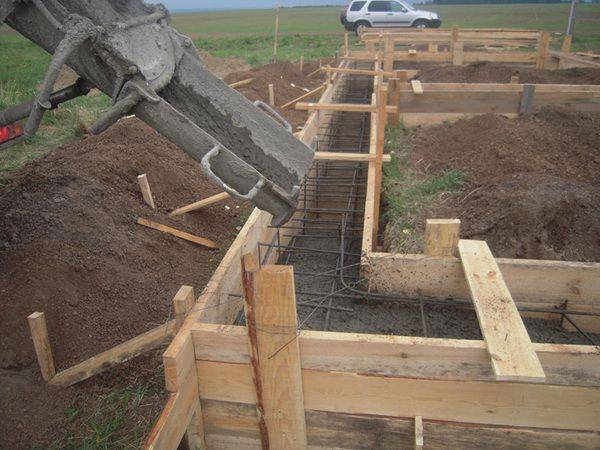

Заливка
ЗаливкаОна производится из нескольких точек, равномерно расположенных по всему периметру ленты
Залитый материал штыкуют или обрабатывают виброплитой для удаления пузырьков воздуха. Затем ленту накрывают полиэтиленом для защиты от контакта с солнечными лучами. В течение 10 дней опалубку снимать нельзя.
В это время необходим периодический полив водой — первые 3 дня это делается каждые 4 часа, затем неделю полив производят трижды в сутки. Набор конструкционной твердости считается завершенным после 28 дней выдержки.
Пример: МЗЛФ 11*14 м
При строительстве фундамента будущие домовладельцы используют разные материалы и предлагают какие-то свои решения. Рассмотрим несколько примеров ленты, выполненных участниками нашего портала. Хорошие отзывы получила работа нашего пользователя с ником Алексей_$.
Алексей_$ Пользователь FORUMHOUSE
По высоте 90 см, заглублялись на 60 см, из которых в итоге, под землей 30 см подушка песка и 30 см лента. Ширина различна, указана в проекте фундамента.
Траншею копали трактором по разметке, сделанной белой краской из баллончика прямо по траве. Во время копки Алексей «отстреливал уровень, чтобы не перекопать или недокопать».
Небольшие погрешности устранялись лопатой. В траншею был уложен гидроизоляционный материал высокой плотности.
Проект фундамента предусматривал 30 см песчаной подушки, проливку и трамбовку виброплитой делали через каждые 10 см.
Алексей_$Участник FORUMHOUSE
После всех манипуляций погрешность по уровню получилась в пределах сантиметра на всю площадь.
На подушку разложили рубероид в два слоя
и выставили опалубку: продольные доски 150х40 мм, через каждые 60 см – поперчена 100*50 мм. Изнутри опалубку обшили полиэтиленом и укрепили шпильками 8 диаметра.
Арматуру 12 мм вязали в 2-4 ряда в зависимости от толщины ленты (400 — 650 мм). Снизу защитный слой составил 5 см, с других сторон 3-4 см. Через каждые 40 см – вертикальные перемычки арматурой 8 мм.
Алексей_$Участник FORUMHOUSE
Сращивал минимум по 50 см, вязка, где было необходимо, проводилась в разбежку.
Заливка бетона:
Фундамент накрыли полиэтиленом. Прошло немногим больше недели, внутреннюю часть опалубки разобрали и сделали гидроизоляцию.
Обратная засыпка: 10 см песка вдоль ленты, остальное сулинок – недосыпали 5 см ниже уровня верхней кромки ленты.
Чтобы снизить потери тепла в землю, пустоты утеплили ЭППС. Это часть комплексного утепления подфундаментного пространства: пустоты + лента снаружи + отмостка.
Алексей_$Участник FORUMHOUSE
Дому пару лет придется перезимовать без отопления и влияние сил морозного пучения будет снижено.
Методики расчета
В зависимости от глубины заложения щелевые фундаменты подразделяются на два типа:
- Глубоко заглубленные — заложенные ниже глубины промерзания почвы;
- Мелкозаглубленные — применяемые на непучинистых почвах.
Применительно к опорам ленточного щелевого типа необходимо использовать указания свода правил «Основания зданий и сооружений. Актуализированная редакция СНиП 2.02.01-83*», регламентирующие расчеты фундаментов по двум группам предельных состояний (п.5.1.2):
- Расчеты по несущей способности, относимые СП к первой группе предельных состояний, куда вошли разрушения конструкции, потеря устойчивости положения и т.п.;
- Расчеты по деформациям, отнесенные СП ко второй группе предельных состояний, в число которых вошли недопустимые перемещения и т.п.
Щелевые конструкции оснований дома, залитые ниже глубины промерзания необходимо рассчитывать на устойчивость от касательных сил пучения и по деформациям осадок. Мелкозаглубленные щелевые основания, залитые в пучинистых почвах, дополнительно рассчитывают по деформациям пучения. Справочные значения удельных касательных сил пучения приведены в табл. 6.10 «Проектирование и устройство оснований и фундаментов зданий и сооружений». По ним определяется расчетная нагрузка на фундамент для принятия решения о применимости щелевого ленточного основания.
Монтаж фундамента
Преимущества
Щелевые фундаменты в разрезе.
Такие типы оснований экономичнее в сравнении с обычными фундаментами, возводимыми с опалубкой. Этим фактором обусловлена их популярность у частных застройщиков при строительстве невысоких зданий своими руками. Необязательность возведения опалубки по всей высоте заливки позволяет сэкономить на материалах и времени, необходимого на ее установку.
Кроме того, опорой здесь служит не только фундаент, но и его стенки. Ведь при закладке бетона он заливается во все щели траншеи и искривления в грунте, тем самым уплотняя его.
В щелевых фундаментах, благодаря шершавости поверхности стен траншей и сплошной заливке бетоном, происходит отличное сцепление. Поэтому, чтобы получить экономичный вариант, в расчетах не устанавливают показатель сопротивляемости грунта.
Но следует помнить, что при заливке бетона в сухую траншею часть влаги уходит в грунт, что может снизить его качество. По этой причине для такого основания марку бетона выбирают выше проектной и возводят фундамент в дождливые дни, когда земля влажная.
Технология изготовления фундамента
Монтаж опалубки
Опалубка — это форма для заливки бетона, определяющая ширину и высоту ленты. Она строится из обрезных досок, в отдельных случаях используются многоразовые специальные щиты.
Сборка щитов опалубки производится рядом с траншеей. Они должны быть плотными, без щелей или зазоров. Готовые щиты опускаются в траншею, устанавливаются в нужное положение, выравниваются по осям и горизонтали и фиксируются изнутри поперечинами, а снаружи — вертикальными опорными брусками, усиленными наклонными распорками.
Опалубка должна быть прочной, способной гарантированно выдержать нагрузку от бетона при заливе и затвердении.

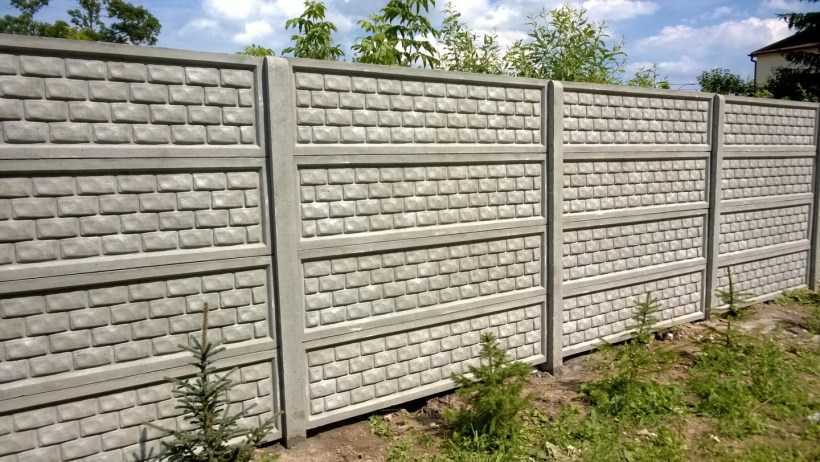

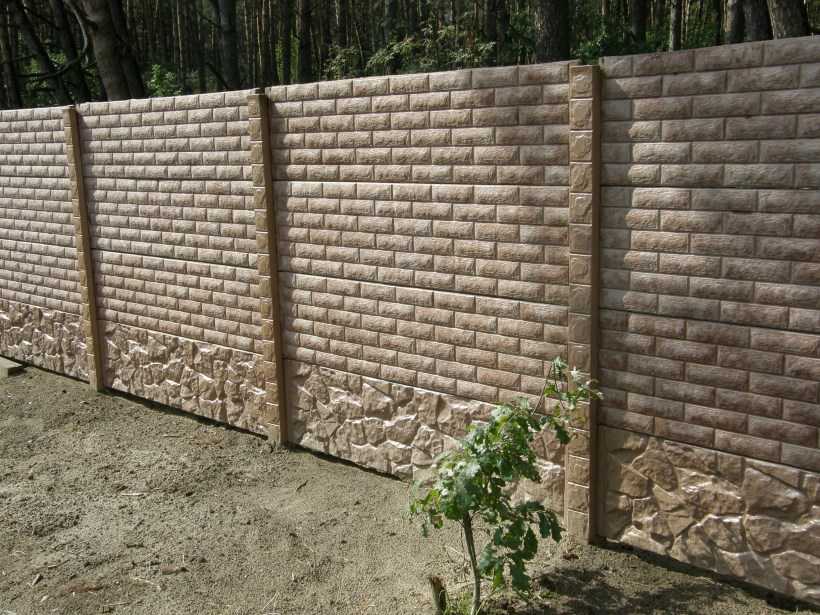

Монолитный забор
Просмотр фото бетонных заборов позволяет сделать правильный выбор ограждения, которое будет гармонично сочетаться с архитектурным стилем дома. Монолитный забор из бетона строится по принципу ленточного фундамента. На возведение этого долговечного сооружения потребуются механизмы, инструменты и материалы:
- Бетономешалка;
- Уровень;
- Шпатель;
- Вёдра;
- Лопата;
- Металлическая арматура;
- Деревянные доски для опалубки;
- Цемент, щебень и песок.
Строить монолитный забор предпочтительнее весной или осенью, когда температурный режим наилучшим образом соответствует застыванию бетона.
Виды ленточного фундамента по способу устройства
Особенности устройства фундамента из бетона
Технология возведения фундамента этого типа основания требует обязательного армирования с помощью металлических прутьев. Это позволяет фундаменту двигаться вместе с грунтом – зимой он поднимается, а весной начинает опускаться. Это не позволяет зданию разрушаться.
Такие основания называют плавающими, они особенно актуальны при большом давлении на фундамент, при строительстве на слабых грунтах, периодически сжимаемых, в сейсмически опасной местности, а также там, где земля промерзает на большую глубину. На таких основаниях удобно возводить любые здания и проводить капитальные и косметические ремонты, включая ремонт мягкой кровли.
Применение такого типа основания гарантирует снижение объема работ на земле, сокращение трудозатрат и экономию используемых в процессе строительства материалов.
Сегодня используются разные виды монолитных фундаментов:
- коробчатые;
- ребристые;
- сплошные.
Последний вариант используется в том случае, когда планируемое сооружение будет без цоколя. В данном случае плита будет выступать в роли пола. При строительстве жилых сооружений плита имеет, как правило, ребристую или ленточную поверхность. Ребра производятся из монолитного бетона, иногда блоков.
Для строений в несколько этажей выбираются коробчатые основание, способные выдержать большие нагрузки. Высота ребер при этом равна высоте стен в подземной части строения.
Особенности строительства щелевого основания
Важно помнить, что стенки траншеи необходимо выполнять ровными. Это поможет минимизировать зазор
Желательно сразу заливать бетон, пока стенки траншеи не осыпались. Глубина траншей, как правило, выполняется ниже уровня промерзания почвы.
В строительстве, щелевой фундамент для дома может быть заглубленным и мелкозаглубленным. Выполнять мелкозаглубенный тип можно в том случае, если деформация пучения равна нулю при промерзании грунта.
Для реализации заглублённого щелевого фундамента для дома выясняют каково превышение нагрузки строения над максимальными силами пучения.
Надежное использование щелевых фундаментов
1. На протяжении всего процесса заливки бетона следует сохранять целостность стенок траншеи.
2. На дне траншей не должно быть жидкостей. Если прошёл дождь и на дне есть влага, её нужно вычерпать. Грунт, который, по этой причине стал текучим, необходимо срезать.
Работы по гидроизоляции для щелевого фундамента под дом зависят от уровня грунтовых вод на конкретном участке. К примеру, уровень вод ниже фундамента 1,5 метра, тогда гидроизоляцию можно выполнить только по цоколю
И последнее, важно закладывать фундамент существенно ниже отметки промерзания грунта
голоса
Рейтинг статьи
Возведение основы своими руками
Из чего строится шведский фундамент
Сфера применения
Монолитное ленточное основание имеет наибольшую прочность и несущую способность.
Это делает его пригодным для использования в качестве опорной конструкции для различных построек:
- Деревянных.
- Пено- и газобетонных.
- Шлакоблочных.
- Кирпичных.
- Железобетонных.
Кроме того, монолитная лента способна эффективно работать на разных типах грунта:
- Песчаные. Супеси.
- Суглинки.
- Глинистые.
Не годятся рыхлые и неустойчивые, а также слоистые типы грунтов с разнородными прослойками. Они способны образовывать водоносные слои, периодически наполняющиеся и вновь иссякающие. Подобные условия требуют использования другого типа основания.

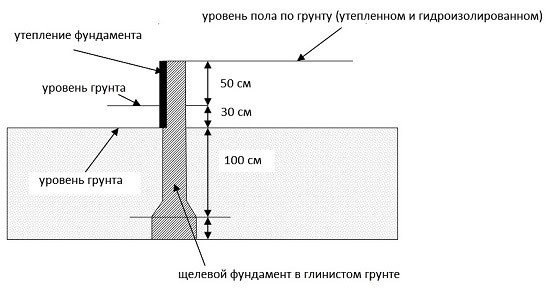

Особенности проектирования щелевых фундаментов
Нагрузка от дома воспринимается грунтом по боковой поверхности фундамента и под его подошвой. Если грунты основания – непучинистые, то допустимую нагрузку на фундаменты можно рассчитывать как сумму расчетных сопротивлений грунтов. Если грунты – слабопучинистые, то допустимую нагрузку на фундаменты следует принимать только по расчетному сопротивлению грунта под подошвой. Если же грунты – средне- или сильнопучинистые, то допустимую нагрузку следует принимать по расчетному сопротивлению грунта под подошвой с учетом увеличения нагрузки на фундаменты за счет негативного трения грунта, возникающего весной на их боковой поверхности.Это – первая особенность
проектирования щелевых фундаментов, которая требует пояснений. Весной при оттаивании распученного грунта начинается процесс его консолидации (уплотнения) и оседания. За счет увеличенной шероховатости боковой поверхности происходит зависание части грунта на фундаментах. Появляется так называемое отрицательное (негативное) трение, общая методика определения которого изложена в СНиП 2.02003-85 “Свайные фундаменты”, п.п. 4.11-4.13. Общая нагрузка на фундаменты возрастает.
Такое взаимодействие фундаментов с грунтом продолжается лишь короткое время в весенний период, но происходит оно из года в год и может стать причиной повышенных осадок фундаментов.Вторая особенность
, которую следует учитывать при проектировании щелевых фундаментов, состоит в том, что за счет той же шероховатости боковой поверхности возрастают касательные силы пучения, которые следует учитывать при расчете фундаментов на устойчивость.
Методика расчета ленточных фундаментов подробно изложена в статье “Устойчивость фундаментов малоэтажных домов в пучинистых грунтах” в журнале “Советы профессионалов”, №6, 2005 г., с. 21. Поэтому отметим только отличие расчетов для щелевых фундаментов.
В общем случае условие устойчивости определяется из выражения:
γ 1 Q f = γ 2 Q д, (1)
Q f = τ н · k · m · ω · S ф, (2)
где τ н – удельные касательные силы пучения, определяются по таблице 6.10 СП 50-101-2004 “Проектирование и устройство оснований и фундаментов зданий и сооружений”, 2005 г.;
к – коэффициент, учитывающий отношение среднемесячной температуры воздуха при промерзании грунта на глубину заложения мелкозаглубленных фундаментов или на расчетную глубину промерзания для заглубленных фундаментов к отрицательной среднемесячной максимальной температуре за зимний период, для заглубленных фундаментов к = 1;
m – коэффициент, учитывающий ширину пазухи и вид грунта, используемого при обратной засыпке; для щелевых фундаментов m = 1;
ω – коэффициент, учитывающий тепловой режим дома; для неотапливаемых домов ω = 2, для наружных фундаментов отапливаемых домов ω = 1, для внутренних фундаментов отапливаемых домов ω = 0;
S ф – площадь одной стороны боковой поверхности фундамента, находящейся в грунте.
При неровной боковой поверхности железобетонных фундаментов с выступами до 20 мм значение удельной касательной силы пучения (τ н) для щелевых фундаментов следует увеличивать до 1,5 раз (СП, табл. 6.10).
Решая выражение (1) относительно величины Q д, можно получить значения нагрузок от дома, при которых обеспечивается устойчивость заглубленных щелевых фундаментов в пучинистых грунтах и, следовательно, возможность их применения. В табл. приведены значения таких нагрузок при нормативной глубине промерзания 1,4 м.
Таблица: Значения нагрузок от дома, при которых обеспечивается устойчивость заглубленных щелевых фундаментов в пучинистых грунтах
* При условии, что во время строительства пучинистый грунт вокруг фундаментов будет предохранен от промерзания.
Опыт многолетних расчетов малоэтажных домов показывает, что диапазон характерных нагрузок для всех домов составляет 2,0…14,0 тс/м. В кирпичных двухэтажных домах нагрузки на отдельные фундаменты могут достигать значений 18,0 тс/м. Как видим, область надежного применения заглубленных щелевых фундаментов в пучинистых грунтах под малоэтажными домами существенно ограничена.
Выбор типа фундамента в соответствии с грунтом
Общее описание технологии
Земельные работы

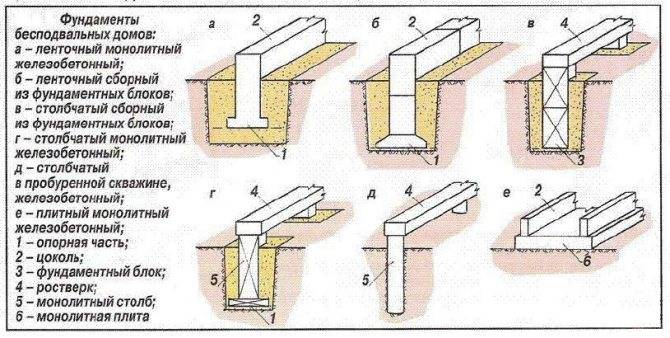

Тип фундамента
Фундамент ленточно монолитный. Виды ленточного фундамента
Это самый распространенный вид фундамента в индивидуальном строительстве, отличающийся простой, но достаточно трудоемкой технологией. Представляет собой сплошную железобетонную полосу неизменного сечения, проходящую под всем периметром здания и его внутренними несущими стенами.
Обустройство фундамента дома ленточного типа применяется в тех случаях, когда стены и перекрытия возводятся из тяжелых материалов: кирпича, камня, бетона. Могут использоваться и в качестве основания для более легких построек, если в них предусмотрен подвал или подземный гараж.
Ленточный фундамент может быть монолитным или сборным.
Монолитный изготавливается путем заполнения предварительно изготовленной по месту опалубки бетоном. Чтобы повысить его прочность и несущую способность, перед заливкой в опалубку устанавливается арматурный каркас.
Монолитная лента
Сборная лента состоит из установленных вплотную друг к другу железобетонных блоков.
По времени и трудозатратам более предпочтительным является сборный фундамент, так как для него не нужно строить опалубку и ждать застывания бетонной смеси для продолжения строительства. Однако смета на его устройство часто оказывается очень высокой, так как в стоимость включается работа тяжелой строительной техники.
Схема сборного ленточного фундамента
Глубина ленточного фундамента зависит от веса и конструкции здания и от уровня промерзания грунта. Толщина – от ширины стен.
Под многоэтажный дом или дом с подвальным помещением, тяжелыми стенами и перекрытиями фундамент закладывается глубокий – его подошва должна находиться ниже уровня промерзания на 20-40 см. Это предотвратит его деформацию из-за морозного пучения грунта.
Фундамент ленточный глубокого заложения
Следует сказать несколько слов про устройство деформационных швов в фундаментах ленточного типа. Если грунт имеет разнородный состав, под тяжелым зданием он может проседать неравномерно, приводя к трещинам как в самом фундаменте, так и в стенах дома. То же самое происходит и при разной нагрузке от отдельных частей здания, отличающихся этажностью или весом использованных при строительстве материалов.
Чтобы этого не происходило, в сплошной ленте предусматриваются осадочные швы шириной 2 см и более, обеспечивающие возможность независимых деформаций.

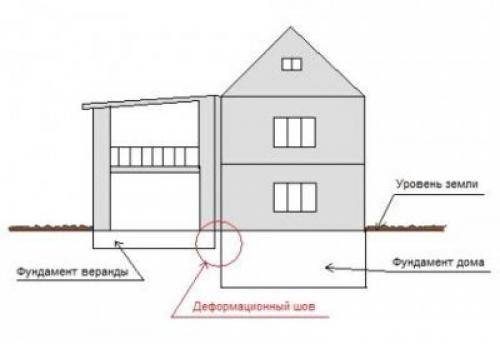

Деформационный шов между основным зданием и более легкой пристройкой
В сейсмоопасных районах такие швы предусматриваются независимо от состава грунта и равномерности нагрузки на основание. Таким образом, здание делится на отдельные отсеки, обладающие независимой осадкой.
Под дом из бруса, оцилиндрованного бревна, а также небольшие одноэтажные кирпичные постройки можно закладывать мелкозаглубленный фундамент (50-80 см ниже уровня земли). Его устройство требует меньших трудозатрат и материалов, соответственно, и цена такого основания будет значительно ниже. Но в этом случае возникают трудности с устройством полноценных подвалов.
Чтобы повысить надежность такого фундамента, при его заложении необходимо соблюдать следующие правила:
Выполнить надежную двухслойную гидроизоляцию боковых поверхностей, так как проникающая в бетон влага при отрицательных температурах может привести к его разрушению;
Гидроизоляция боковых стенок
- Не оставлять готовый фундамент незагруженным на зиму, чтобы избежать его деформации вследствие пучения грунтов. Если нет возможности возвести стены до наступления холодов, необходимо провести теплоизоляцию вокруг ленты, используя керамзит, опилки и другие материалы;
- Не приступать к устройству фундамента до полного оттаивания грунта. Эта инструкция должна выполняться неукоснительно;
- Если параллельно с мелкозаглубленным фундаментом проходит траншея для прокладки коммуникаций, расстояние между ними должно превышать 2,5 метра. А ширина траншеи для ввода коммуникаций в дом, пролегающей под бетонной лентой, должна быть не более 0,9 м.
Щелевой фундамент для забора. Очередность наливки
Разделим все работы на пять этапов, чтобы без ошибок сделать фундамент для забора:
Необходимо сделать разметку по периметру фундамента: для этого вбивают колышки и натягивают веревку, обязательно фиксируют ее на углах. В местах поворота необходимо забить колышек, также отметить место для ворот и калитки.
Роют траншею шириной 35-40 см и глубиной до 50 см, в местах, где будут установлены столбы, делают углубления до 90 см. Рекомендуемое расстояние между столбами 2 метра, а высота столба с учетом подземной части — не менее 2,5 метра
Устанавливаем столбы, строго вертикально фиксируем их камнями, битым кирпичом и гравием, проверяем уровнем – это важно. Засыпают дно траншеи подушкой 5 см из гравия.
Соблюдайте правила заливки фундамента под забор, чтоб в итоге получить добротное строение
Приступают к установке арматурного пояса из рифленой арматуры 10-15 мм, не рекомендуется использовать сварку в местах соединения, лучше пользоваться проволокой, продольная арматура должна быть рифленой, диаметром не менее 12 мм, а поперечная и вертикальная может быть гладкой и меньшего диаметра
Армирующий пояс сначала изготавливают и потом опускают в траншею, обязательно обвязать столбы — это усилит конструкцию.
Ставят опалубку. Для ее сборки можно использовать подручные материалы — старые доски, фанеру, шифер и так далее. Это позволит удешевить конструкцию, основная задача опалубки — обеспечение фундаменту ровной поверхности. Выставляют и расклинивают опалубку на 25-30 см над поверхностью, проверяют возможность утечки заливной смеси. Проводят тщательную проверку опалубки до начала бетонных работ. Опалубка является временным элементом, и по окончании работ должна легко разбираться.
Заливают бетон. Бетонируют поэтапно горизонтальными слоями и разным типом раствора. В землю заливают более грубый с гравием или щебнем, а над землей — мягкий песок и цемент. При поэтапной заливке удастся избежать пустот в бетоне. Снимают опалубку через 5 дней. В сухую погоду фундамент необходимо поливать водой во избежание трещин. К последующим работам можно приступать после полного высыхания, когда основа наберет прочность.
Монтаж сборного ленточного фундамента из блоков ФБС
Достоинства и недостатки ленточного фундамента
Такое основание многими причисляется к одним из самых надежных типов конструкции. Известны следующие преимущества ленточного фундамента:
- возможность постройки дома, имеющего утяжеленные перекрытия и стены;
- простота возведения и отсутствие необходимости применения тяжелой техники;
- надежность;
- возможность возведения при неравномерной плотности грунта;
- возможно использование стен конструкции в качестве стен подвала.
Недостатки ленточного фундамента:
- необходимость использования большого количества материалов;
- необходимость проведения работ по гидроизоляции.
Многие затрудняются с ответом на вопрос, какой фундамент выбрать. Технология возведения основания ленточного типа является более простой, чем свайной, при этом средств на строительство будет потрачено значительно меньше, однако используется больше расходных материалов
Для ленточного основания важно, чтобы все работы проводились в теплых условиях. Часто ленточный тип основания выступает альтернативой других видов конструкций. Фундамент на сваях часто привлекает своей ценой и простотой монтажа
Также основание позволяет возводить сооружение на слабом грунте или на склонах, а от ленточного типа основания лучше отказаться при подобных условиях. Перед тем как выбрать ленточный или свайный тип конструкции необходимо взвесить всю информацию, касающуюся особенностей строения, особенностей грунта, средств, которые могут быть потрачены на материалы и строительство конструкции. Без разницы, были ли выбран свайный или ленточный фундамент, рекомендуется не экономить на материалах и качестве работ, поскольку от этого зависят особенности эксплуатации строения
Фундамент на сваях часто привлекает своей ценой и простотой монтажа. Также основание позволяет возводить сооружение на слабом грунте или на склонах, а от ленточного типа основания лучше отказаться при подобных условиях. Перед тем как выбрать ленточный или свайный тип конструкции необходимо взвесить всю информацию, касающуюся особенностей строения, особенностей грунта, средств, которые могут быть потрачены на материалы и строительство конструкции. Без разницы, были ли выбран свайный или ленточный фундамент, рекомендуется не экономить на материалах и качестве работ, поскольку от этого зависят особенности эксплуатации строения.
Иногда строители решают создавать комбинированный тип основания, когда ленточный тип фундамента применяется вместе с железобетонными сваями. Его рекомендуют строить при сложном рельефе, а также на наклонной местности
УШП фундамент: технология бетонирования основания
Конструкция ленточного фундамента
В строительстве применяются два типа ленточных фундаментов: ленточный монолитный и сборный.
Монолитный ленточный фундамент
Представляет собой цельную конструкцию из раствора, состоящего из цемента, песка и воды. На дно траншеи укладывается щебень, устанавливается опалубка, укладывается арматура. Все это заливается раствором. Именно наличием в теле конструкции арматуры ленточный бетонный фундамент отличается от монолитного железобетонного. После заливки производится выравнивание верхней поверхности и сушка. Все поверхности такого фундамента требуют гидроизоляции.
Ленточный фундамент без арматуры возможно применить только на скальном грунте, который не сдвигается и имеет глубокий уровень залегания грунтовых вод.
Монолитный ленточный фундамент сооружается прямо на строительной площадке. Фундамент может иметь надземную часть, которая формируется при помощи прочной опалубки. Высота ленточного фундамента над землей должна быть не менее 10 см.
Минимальная ширина ленточного фундамента 35 см. Существует правило, по которому ширина фундамента должна превышать ширину стен здания на 20%.
Сборный ленточный фундамент
Железобетонные блоки и плиты (подушки), скрепленные между собой, являются основой сборного фундамента. Как уже говорилось выше, данные элементы сборного железобетонного фундамента изготавливаются в заводских условиях. Они имеют очень большую массу, поэтому монтировать такой фундамент можно только с помощью крана.
Размеры железобетонных блоков различны. Блоки выпускаются сериями с определенными параметрами. При ширине 300, 400, 600 мм длина блока может быть 880, 1180 и 2380 мм. Высота блоков имеет только два размера: 300 и 600 мм.
Блоки разного размера применяются дифференцировано. Например, блоками высотой 300 мм добираются различные отверстия (продухи) в ленточном фундаменте. Такие ошибки при заливке фундамента, как отсутствие продухов для водопровода, газа, канализации, исправлять достаточно сложно. Поэтому правильный расчет на стадии проектирования не помешает.
Следует отметить: сборный фундамент, не являясь цельным, имеет стыки между бетонными блоками. Попадающая в них влага негативно влияет на прочность фундамента в целом
То есть, гидроизоляции необходимо уделить особое внимание
Для домов из дерева с подвалом имеется новая технология укладки ленточного фундамента. На заказ изготавливаются панели с ячеистой структурой из бетона, содержащего водоотталкивающие добавки, с утеплителем. Дополнительная гидроизоляция в этом случае не требуется.
Ленточный фундамент и грунты: почему это так важно
Выводы
Испытания показали, что несущая способность ФДЩФ-60 и ФДЩФ-80 с высоким ростверком составила соответственно 475 и 620 кН. Различие в несущей способности одинаковых пар бетонных стенок в равных условиях указывает на их взаимное влияние. С увеличением расстояния между стенами на 20 см их несущая способность возрастёт на 120—150 кН при разных ступенях нагрузки. При максимальной нагрузке 900 кН на ФДЩФ-60 с низким ростверком, его осадка составляет 10 мм; при максимальной нагрузке 1050 кН на ФДЩФ-80 с низким ростверком осадка составляет 16 мм. Несущая способность бетонных стенок при их равных осадках составляет 18-42 % от общей несущей способности фрагментов фундаментов с низким ростверком.
Испытания показали высокую несущую способность двухщелевых фундаментов. Их результаты позволили приступить к внедрению таких фундаментов в производство. Щелевые фундаменты применены при строительстве сочлененного пяти- и семиэтажного (в двух уровнях) жилого 48-квартирного панельного дома в микрорайоне Степной-IV(Караганда). Дом серии 97 имеет размер в плане 52,0 х 12,0 м. Щелевой фундамент запроектирован из двух параллельных бетонных неармированных стенок толщиной 0,13 м, высотой 1,3 м, объединенных лентой железобетонного ростверка высотой 0,45 м. Расстояние между стенками фундамента под пятиэтажную часть здания составляет 60 см в свету (нагрузка до 300 кН/м), семиэтажную — 80 см (нагрузка до 400 кН/м). Грунтовые условия такие же, как на второй опытной площадке.
Проект фундаментов выполнен НПО Союзспецфундаментстрой совместно с ВНИИОСП им. Н. М. Герсеванова, строительно-монтажные работы — ПСО Карагандажилстрой.
