Что это такое?
Свайно-ростверковый фундамент с конструктивной точки зрения выглядит просто – это сваи и плита-монолит. Нагрузка на плите распределяется равномерно, из-за чего ее величина может быть очень внушительной. Если кратко сформулировать задачи, которые выполняет плитный ростверк, получаем следующий перечень:
- соединить между собой сваи;
- равномерно распределить нагрузку по всему основанию;
- жестко зафиксировать сваи, чтобы исключить вероятность их передвижения;
- исключить вероятность того, что произойдет усадка фундамента.

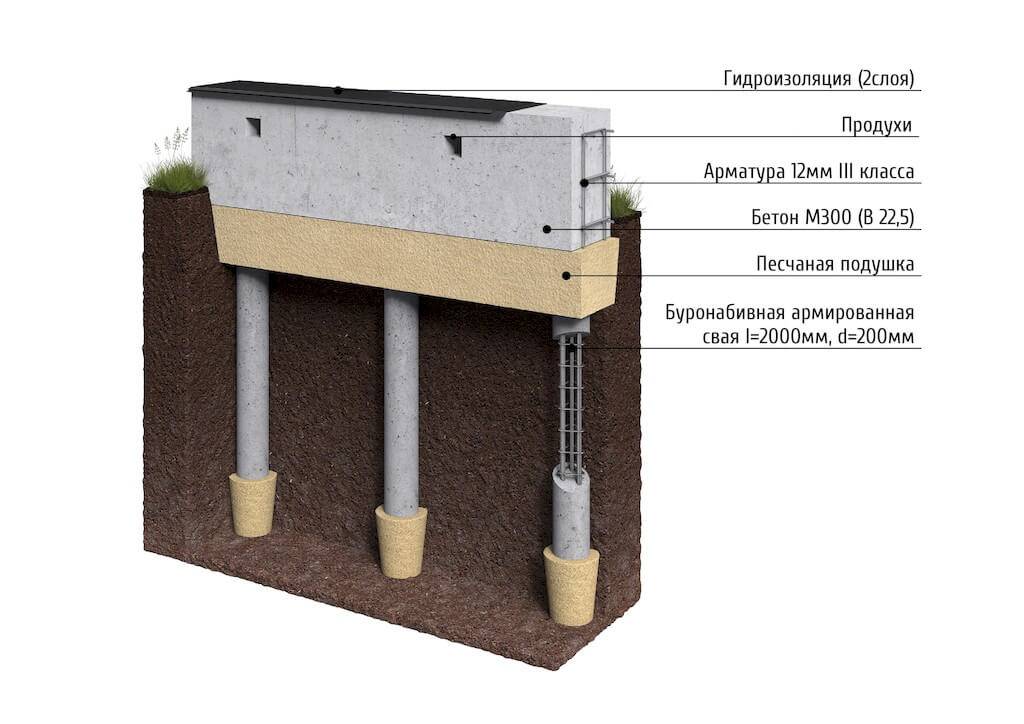

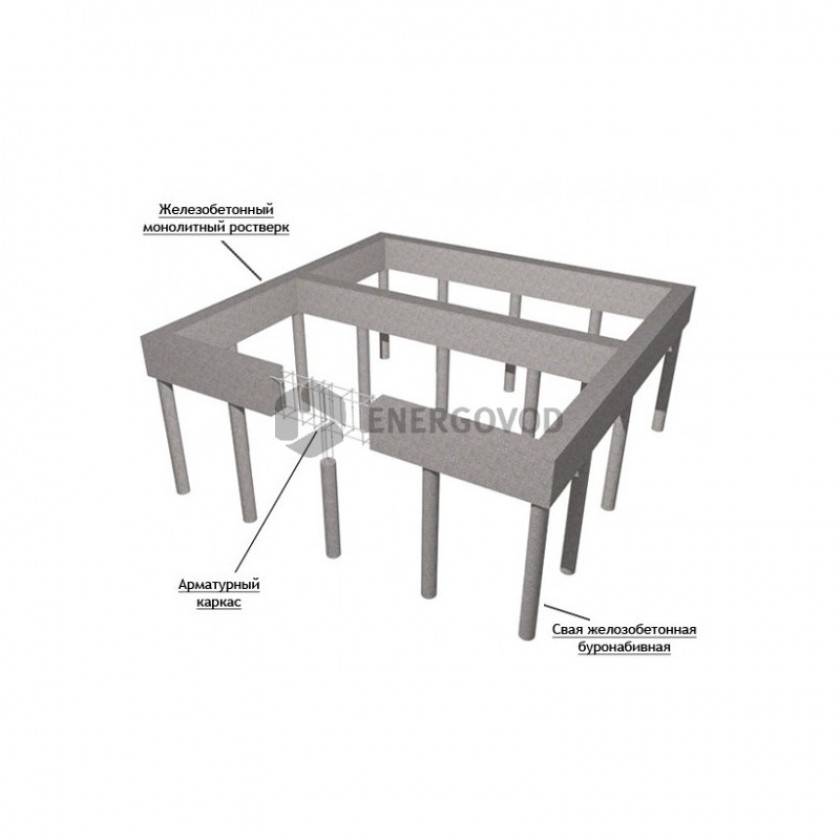

Схема устройства свайного фундамента с ростверком
Ростверк на монолитных плитах может принадлежать к одному из трех типов:
- металлический – для соединения свай используют швеллерную или двутавровую балку, при этом размер сечения зависит от назначения стен. У несущих стен сечение больше, у любых других – меньше. Этот вариант требует серьёзных денежных затрат, поэтому применяют его нечасто;
- бетонный – он применяется только для несущих стен. В вырытые траншеи устанавливают сваи, в случае необходимости подрезают их, выполняют заполнение ПГС, после чего подвязывают арматуру и делают опалубку;
- подвесной – он выглядит так же, как и бетонный, однако плиту кладут прямо на сваи. Монолитная плита с ростверком в этом варианте так же требует армирования и прокатного профиля.
Фундамент плитный железобетонный с монолитным ростверком
Иногда, когда речь идет о постройке небольшого здания, плитный ростверк допускает установку на деревянные брусья. Однако в этом случае стоит убедиться, что они справятся с планируемой нагрузкой. Наиболее распространенным является классический вариант, когда сваи сверху накрывают монолитной плитой.
При этом специалисты рекомендуют не экономить на качестве и количестве бетона – от этого будет зависеть надежность и долговечность всей конструкции. Сама технология изготовления выглядит просто – в опалубку с арматурой заливают бетон. Однако при этом следует позаботиться о грамотно подобранном составе смеси и о достаточном ее количестве.

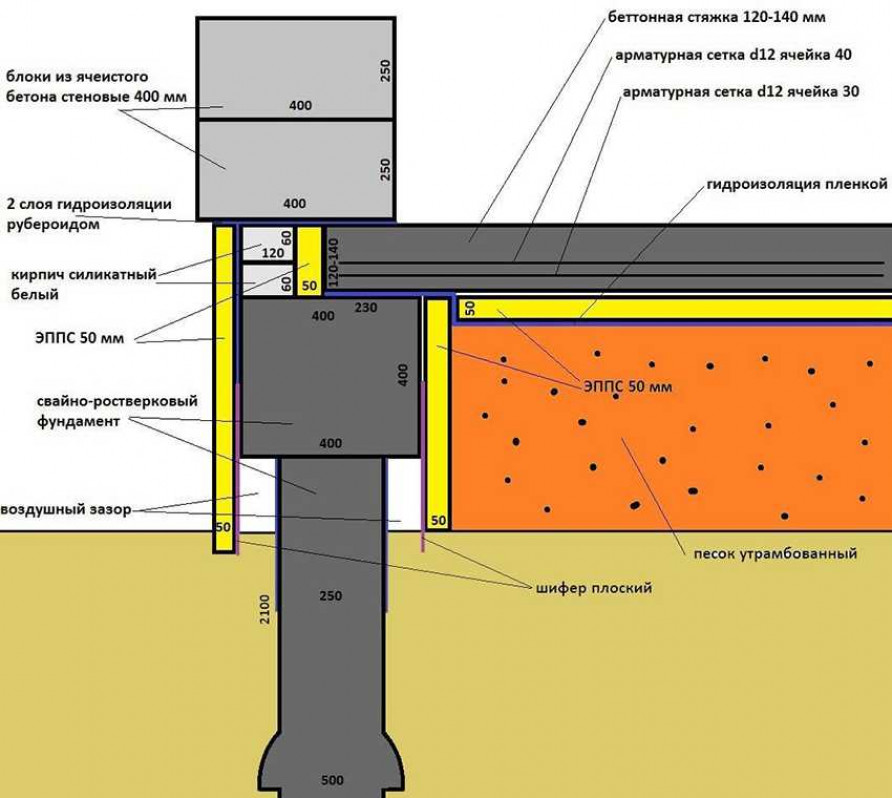

Ниже на схеме показано, как устроен монолитный плитный ростверк, и из каких элементов он состоит.
Сама по себе железобетонная плита является достаточно качественным основанием, а если ее использовать совместно с ростверком, который воспринимает большую часть усилий на себя, получается просто прекрасное основание

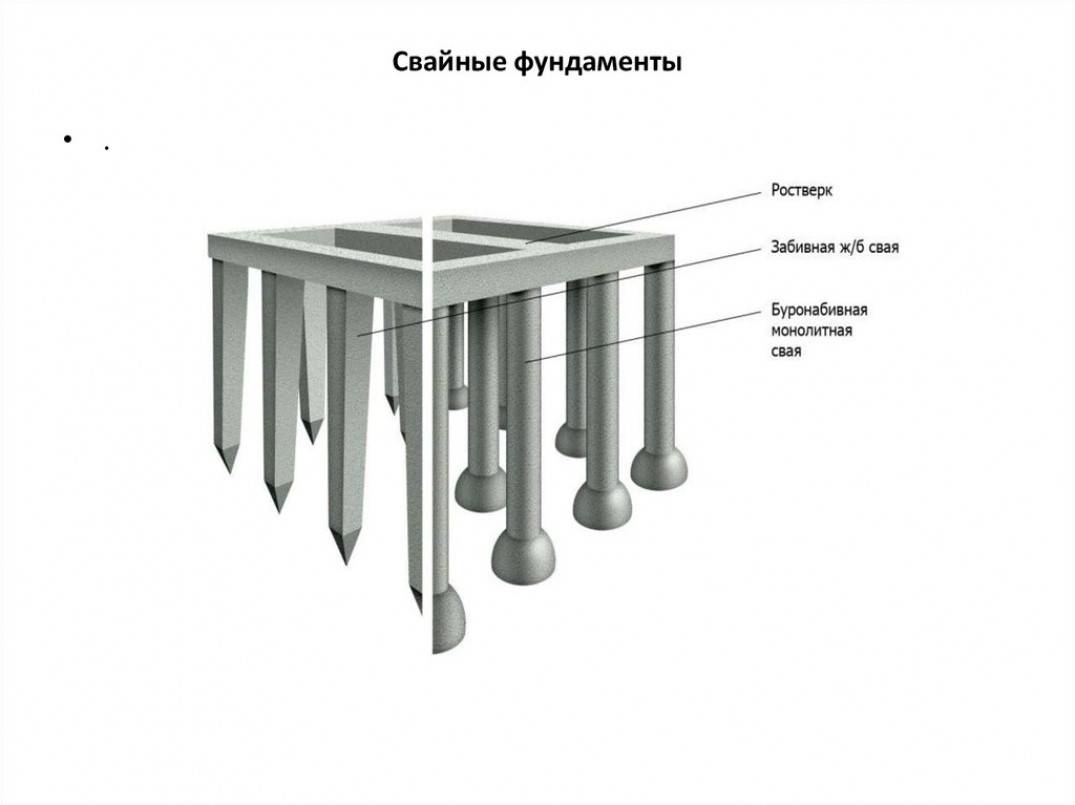

Разновидности свайных фундаментов с ростверком
По способу погружения в грунт свайный фундамент может быть набивным, забивным или винтовым. Первый вариант представлен бетонными или железобетонными конструкциями. Для их создания арматура предварительно напрягается, что увеличивает трещиностойкость фундамента. Для устройства свай в толще земли необходимо просверлить требуемое количество отверстий заданного диаметра и глубины. В каждое из них вставляется обсадная металлическая или бетонная труба. В нее опускается арматура и вся полость заливается бетоном.
Конструкция может быть выполнена с закрытым или открытым нижним концом. Главным преимуществом такого типа свайного фундамента является высокая несущая способность, простая технология, сниженная себестоимость работ, что связано с минимальными трудозатратами, отсутствие негативного воздействия и вибраций на окружающие сооружения.
Второй вариант предполагает забивание в грунт готовых железобетонных свай. В качестве специальной техники могут быть использованы копры, вибропогружатели и гидравлические сваесдавливающие агрегаты, выбор которых зависит от характеристики грунта, особенностей и глубины забивания свай. Данный тип фундамента применяется в зонах вечной мерзлоты. Забивные элементы могут быть круглой, квадратной или трапециевидной формы. Для увеличения надежности и несущих характеристик сваи могут быть оснащены дополнительными опорными кольцами.

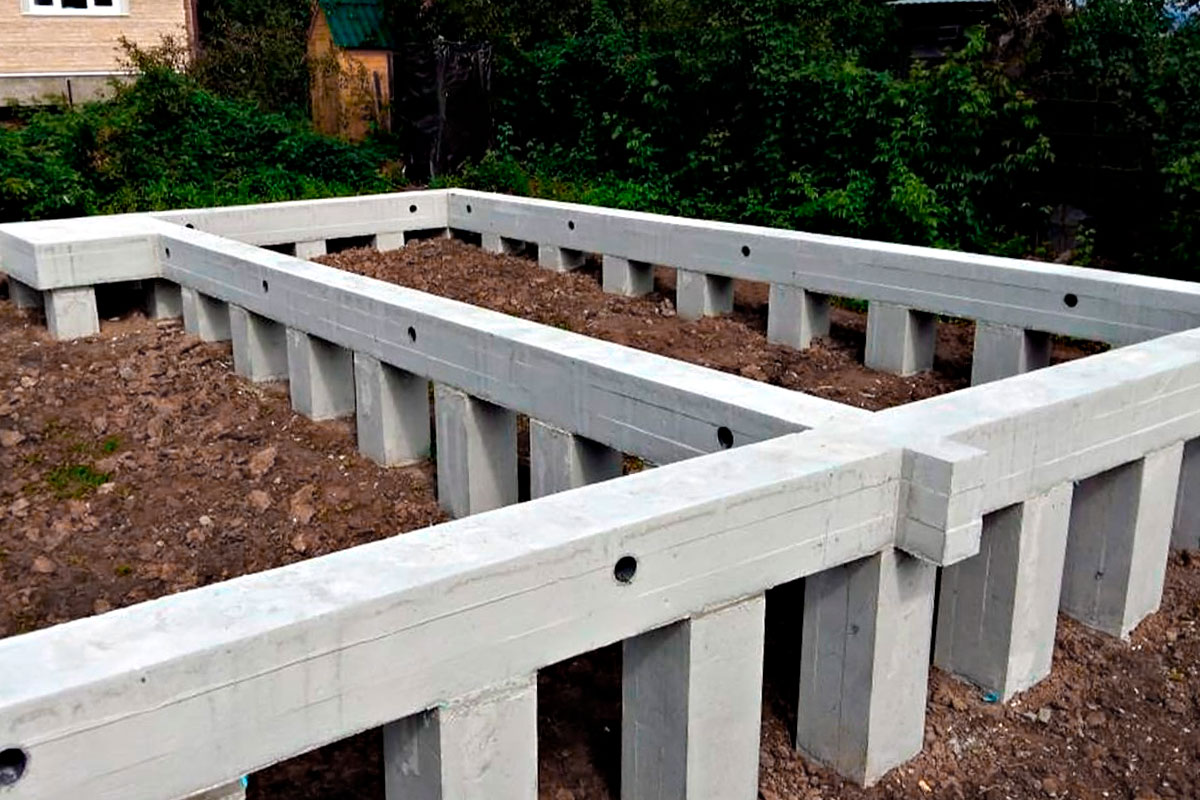

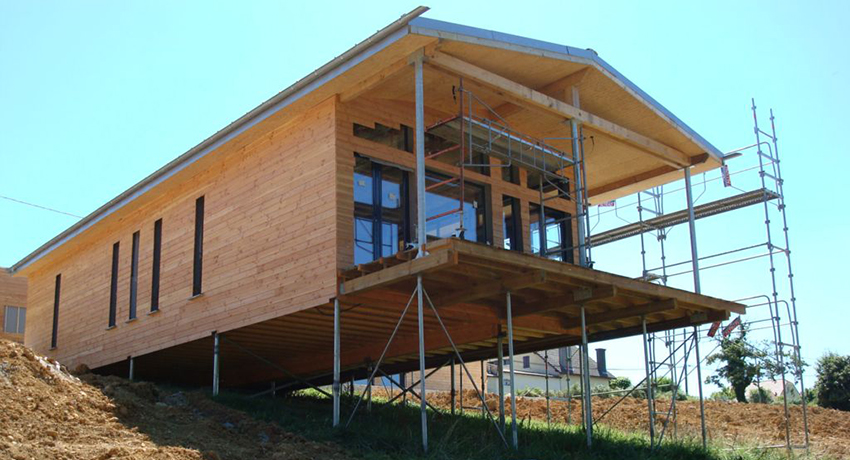

Пример дома на сваях с ростверком
Винтовой ростверковый фундамент: что это такое
Фундамент с ростверком на винтовых сваях является одним из новых вариантов. Конструкция обладает хорошими эксплуатационными характеристиками и может устанавливаться на любом типе грунта. Свая представлена полой трубой, острым наконечником и одной или несколькими лопастями. Наконечник может быть сварным или литым.
Для каждого типа грунта используется определенный вид винтовых свай. Для каменных участков применяют узко-лопастные винтовые сваи, которые имеют особо прочные сварные наконечники и двойные лопасти, что обеспечивает надежное сцепление с грунтом и предотвращает перекос сваи. Для талых и обводненных грунтов применяются сваи с острым литым наконечником и лопастями среднего размера, что является гарантией легкого проникновения элемента в грунт без его разрыхления.
Для вечномерзлых грунтов используют сваи с лопастями небольшого размера, что способствует быстрому введению элемента в грунт без риска перекоса. Наконечник сваи имеет специальную фрезу, изготовленную из особо прочных легированных сталей. Такие элементы отличаются высокой стоимостью.
Ростверк никогда не должен опираться на грунт
Особенности конструкции
Построение столбчатого фундамента несложное. У основания опор трамбуется песчаная подушка, толщиной до 200 мм. В этом случае песок будет выполнять роль дренажа, для отведения влаги от опор. После этого заливается бетонный раствор, толщиной до 500 мм для образования монолитной плиты в основании. Далее сооружается столбчатая опора, укрепленная арматурой. Выполнять такие действия необходимо даже если планируется использоваться кирпич или камень для строительства опор.
Выступающие из грунта столбики должны быть на одном уровне. Между собой они будут связаны ростверком или другим связывающим поясом. Это позволит равномерно распределить массу всей постройки на фундамент.
Целесообразность возведения
Выбор в пользу данного решения целесообразен лишь в том случае, если:
- вы хотите сэкономить. Безусловно, в ряде случаев такой подход позволяет сэкономить до 30% средств, выделенных на возведение фундамента. Но, опять же, не стоит вдаваться в крайности: если вы видите, что по расчетам вам требуется возвести несколько десятков свай, то впору задуматься – а не проще ли залить плиту или ленту;
- качественные показатели грунта не позволяют возвести «классические» типы фундаментов за минимальный отрезок времени. Очень часто бывает так: вы самостоятельно исследуете грунт и замечаете, что по своим показателям он далек от идеала – УГВ высокий, сплошь идет пучинистый грунт (глина и т.д.), да и глубина промерзания для вашего региона немаленькая. Вот в таких условиях либо заливают плиту, либо делают ставку на рассматриваемы в статье тип или фундамент на винтовых сваях;
- нагрузка от дома относительно невысока. Сразу скажем, что рассматриваемый нами тип подходит для легких и средних конструкций. Но в любом случае, решающим моментом в пользу выбора одного из видов должен являться расчет.
Область применения
Ленточно-свайный фундамент подойдет для участка со сложным рельефом Как было сказано ранее, зачастую бывает так, что выделенный участок под застройку имеет достаточно сложный рельеф, для выравнивания которого потребуется немало средств.
Или же грунт, на котором будет проводиться застройка, имеет неустойчивый обводнённый тип. Либо то и другое сразу. И в таких случаях применяется данный вид фундамента.
Сложные условия для закладки основания будущей постройки.
Разновидности и используемые материалы
На начальном этапе проектирования необходимо определиться с выбором используемых свай. Они разделаются на два типа:
- винтовые;
- буронабивные.
К винтовым сваям относятся изделия, выполненные из круглого металлопрокатного профиля, имеющие шнековое окончание, облегчающее их последующий монтаж в грунт. Конструктивная особенность такого типа свай заключается в повышенной прочности на изгиб и скручивание при их монтаже.
Как правило, такие сваи вкручиваются в грунт специальной строительной техникой, но так же могут использоваться ручные приспособления.
Ко второму виду относятся сваи, выполненные непосредственно на месте будущей постройки.
Их принципиальное отличие и преимущество от первого типа заключается в том что:
- намного ниже себестоимость самих материалов на изготовление;
- для их монтажа не требуются строительная техника или специальные ручные приспособления.
Технология свайного фундамента
Существует множество технологий возведения свайного основания. На выбор влияет материал выполнения сваи. Он влияет на основную нагрузку, которую будет способна выдержать свая. Монтаж свай производится различными способами: путем ввинчивания, вдавливания, забивания, вибропогружения.
После установки скважин производится опалубка, при этом применяются рубероид, который фиксируют проволокой и укладывают в несколько слоев. Для усиления свай может быть установлен каркас из арматуры. После заливки бетона производится уплотнение с использованием вибротехники.
Чаще всего для малоэтажных строений используются трубобетонные сваи: сначала производится монтаж стальной трубы, в которую потом заливают бетон. Для забивки свай используется пневмоударная техника. Метод применим также для усиления существующих конструкций.
Преимущества и недостатки
Какие сваи использовать
Висячий ростверк
Недостатки высокого ростверка – сложная опалубка, необходимость забирки, компенсируются на пучнистых грунтах отсутствием изгибающих усилий, подушек из нерудных материалов, земляных работ. Для монолитных ростверков чаще используются буронабивные сваи. Балки сборных ростверков чаще стыкуют по оголовкам СВС.
Достоинствами висячего ростверка являются:
- легкая гидроизоляция
- строительство в сложных условиях
- экономия бюджета
- сокращение сроков сдачи объекта
высокая ремонтопригодность конструкции
Недостатком является невозможность изготовления пола по грунту – все остальные технологии (по лагам, плите) обходятся дороже. При возведении коттеджа по каркасным, срубовым, фахверковым технологиям бюджет строительства всегда минимальный. Поэтому затраты на забирку, утепление коммуникаций в подполье не могут серьезно увеличить себестоимость квадратного метра.
Земельные работы
Монтаж фундамента
Расчет
Порядок расчета СПФ сложен, для неподготовленного человека эта процедура представляет собой непреодолимую задачу. Свайно-плитный фундамент, конструкция которого состоит из двух узлов, требует параллельного расчета несущей способности подземной и надземной частей основания. Необходимо определить:
- конфигурацию свайного поля;
- тип свай;
- количество вертикальных опор;
- схему их размещения;
- глубину и способ погружения.
Не менее сложен расчет плиты, при котором следует определить следующие параметры:
- степень осадки как самой плиты, так и всего основания в целом;
- уровень крена плоскости;
- конфигурацию плиты с учетом неравномерного расположения свай.
Кроме того, расчет нагрузки на основание выполняется по весу здания. Он складывается из двух величин — строительных конструкций и полезной нагрузки, состоящей из веса отделочных материалов, мебели, людей, прочих предметов и материалов. К этому прибавляют снеговую нагрузку на кровлю в зимнее время, степень воздействия ветра и прочие внешние факторы. Особенно сложно рассчитывать плитно-свайный фундамент для здания повышенной этажности, испытывающего увеличенные внешние нагрузки в сочетании с эксплуатационными воздействиями.
Для выполнения корректного и верного расчета требуется привлечь грамотного и опытного проектировщика, специализирующегося на фундаментах подобного типа. Попытки самостоятельно решить вопрос обречены на провал, поскольку, помимо математических формул, потребуются данные геологоразведки, значения сезонных колебаний уровня грунтовых вод, глубины промерзания почвы и прочие специальные показатели. Как вариант, могут быть использованы онлайн-калькуляторы, которых в сети имеется немалое количество.
Преимущества свайного основания
Свайный фундамент с монолитной плитой достаточно часто используется в строительстве, так как обладает он рядом преимуществ:
- Простота обустройства. По сравнению с другими разновидностями свайное основание является менее трудоемким.
- Быстрота возведения. Сроки, которые требуются для возведения свайных опор, значительно меньше, чем время, необходимое для возведения ленточной основы здания.
- Расход бетонного раствора меньше, чем при других видах опоры конструкции.
- Значительно уменьшается необходимость транспортных работ, примерно на 70-80 %.
- Уменьшается риск усадки конструкции примерно в два раза.
- Свайный ростверковый фундамент можно конструировать даже в зимний период при соблюдении технологии.
- Значительно уменьшается стоимость работ по возведению основания. Конечная цена составит на 15% меньше, чем стоимость работ по обустройству опоры другого типа.
Преимущества свайных оснований с ростверком
К плюсам основания на сваях с ростверком относится повышенная прочность конструкции. Возведенный на нем дом окажется долговечным и устойчивым. Другие преимущества таких фундаментов:
- Минимум земляных работ.
- Незначительный расход материалов. Бетона потребуется меньше, чем при возведении традиционного ленточного основания.
- Возможность работать зимой. Сваи устанавливают даже при температуре -10 градусов.
- Грунт не просаживается при подтоплении или во время морозного пучения.
- Снижение теплопотерь – площадь контакта фундамента с грунтом небольшая.
- Сокращение расходов на возведение фундамента на 20%.
- Ускорение работ.

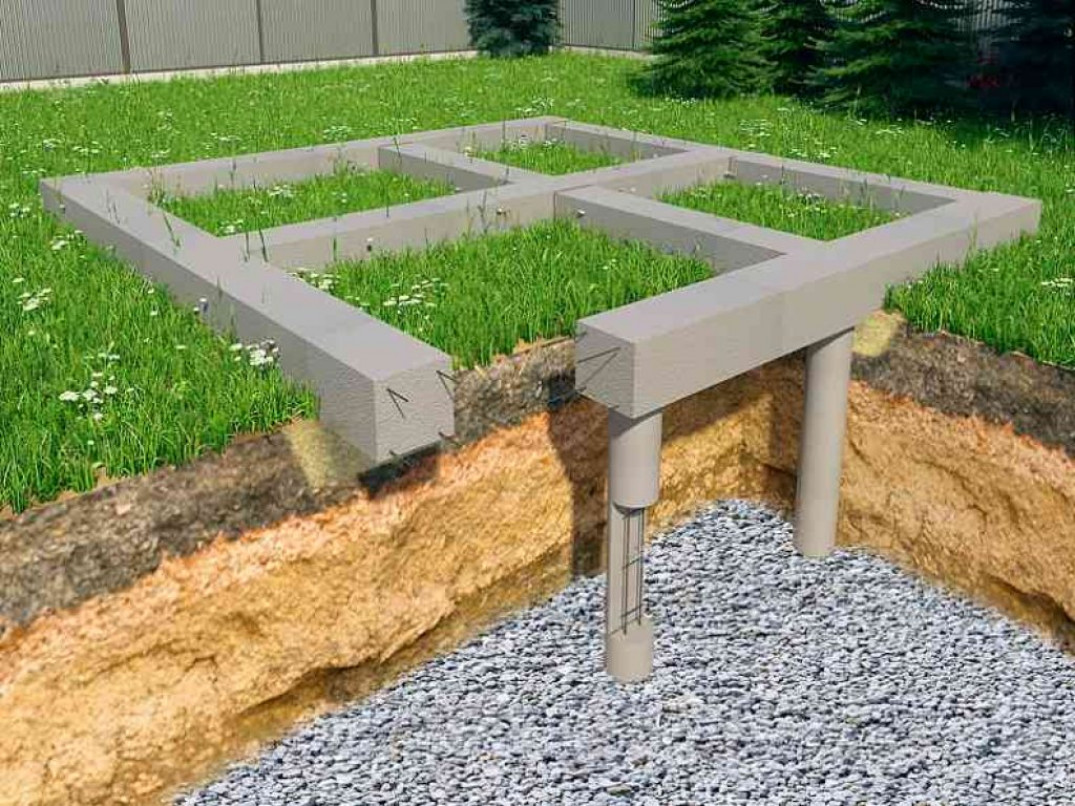

Буронабивной фундамент с ростверком занимает достойное место среди остальных видов оснований. Он представляет собой надежную конструкцию, имеющую большой запас прочности.Поскольку выносливость монолитной конструкции существенно выше, следует оборудовать ростверк как единую ленту. Такой фундамент на железобетонных сваях является надежным, простым в возведении и недорогим.

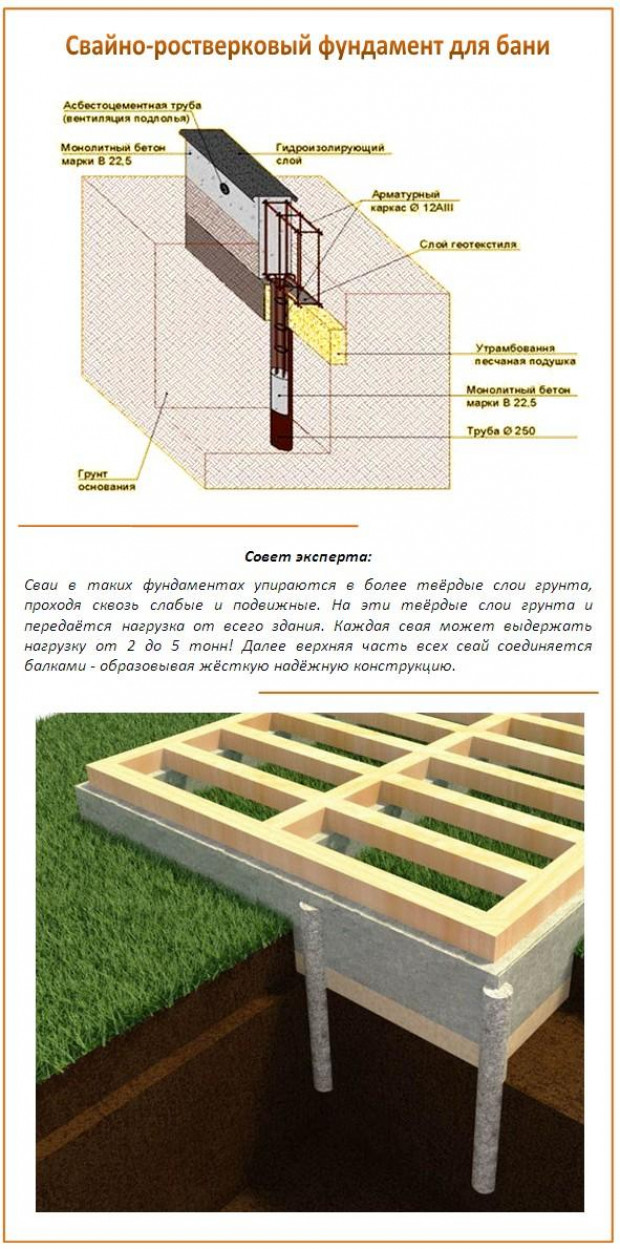

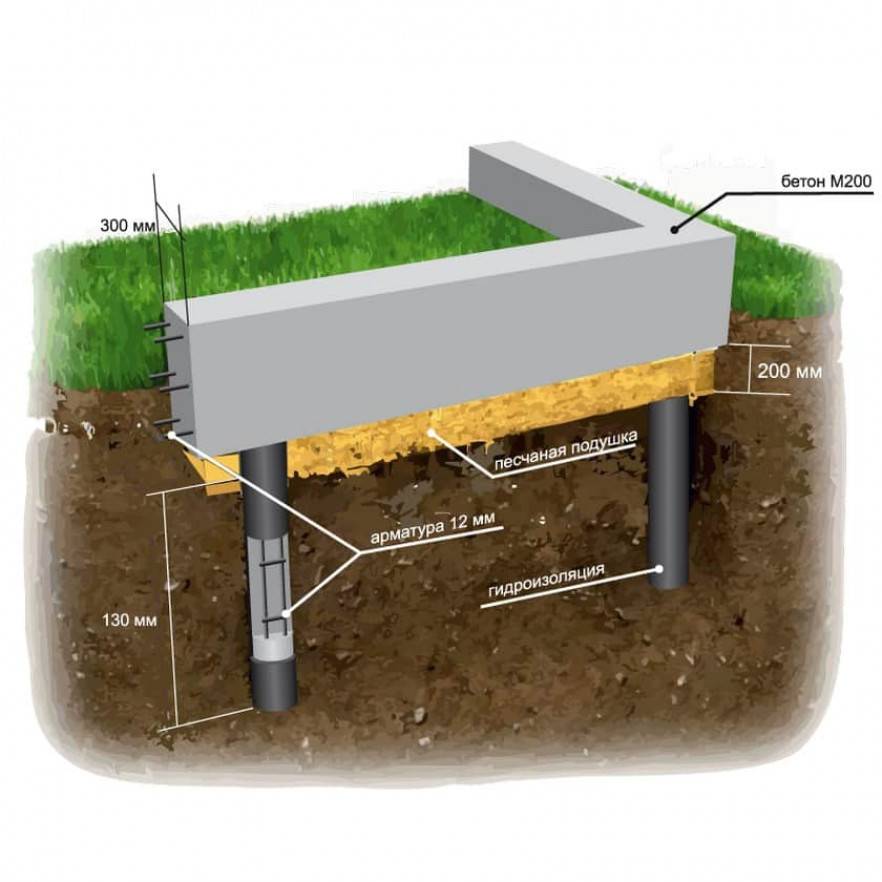

Типы свайно-ростверковых конструкций

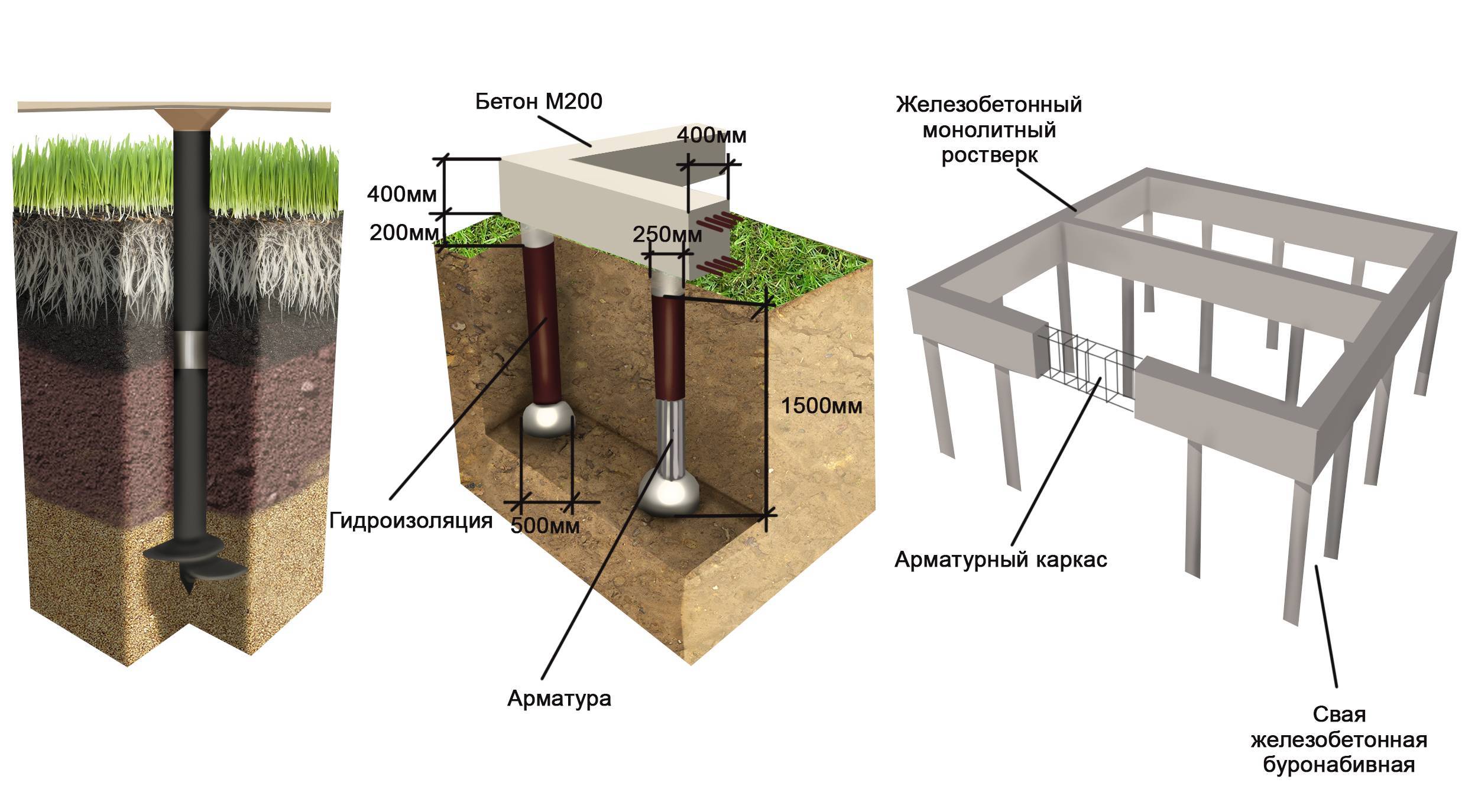

Буронабивные
Такой свайный фундамент подразумевает использование в качестве заглубленных элементов – буронабивных свай. Такие конструкции монтируются на месте, прямо в грунт. Для этого, в точке заложения, ямобуром делается отверстие расчетным диаметром, как правило, от 300 мм и до 800 мм. На глубину, превышающую глубину промерзания грунта, но в любом случае до несущего грунта. Такая глубина определяется по результатам инженерных изысканий на участке.
В готовый ствол будущего узла устанавливается опалубка и металлический арматурный каркас, выступающий выше устья скважины на 600 – 700 мм. К нему впоследствии будет вязаться монолитный ростверк.
Подготовленный ствол сваи заполняют бетоном до самого верха. Изготавливая свайно набивной фундамент, следует помнить, что бетон должен подаваться непрерывно до самого верха.
Внимание! После заполнения тела сваи бетоном, его нужно уплотнить вибратором на всю глубину, чтобы избежать усадки. Окончив подготовку свайного поля, выполняют устройство ростверка. Для этого между сваями, где будет монтироваться ростверк, устанавливают подготовленный каркас балки
Нижняя линия ростверка заполняется песком, а по бокам устанавливается опалубка. По внешнему виду это будет напоминать традиционный ленточный фундамент. Подготовленные пространства заполняют бетоном с последующим вибрированием. После отвердения бетона, снимают опалубку, а песок из-под балки убирается, в случае если конструкция предполагает устройство высокого ростверка. Таким образом, получается ленточный ростверк. Также такую конструкцию можно определить как свайный фундамент с монолитным ростверком
Для этого между сваями, где будет монтироваться ростверк, устанавливают подготовленный каркас балки. Нижняя линия ростверка заполняется песком, а по бокам устанавливается опалубка. По внешнему виду это будет напоминать традиционный ленточный фундамент. Подготовленные пространства заполняют бетоном с последующим вибрированием. После отвердения бетона, снимают опалубку, а песок из-под балки убирается, в случае если конструкция предполагает устройство высокого ростверка. Таким образом, получается ленточный ростверк. Также такую конструкцию можно определить как свайный фундамент с монолитным ростверком

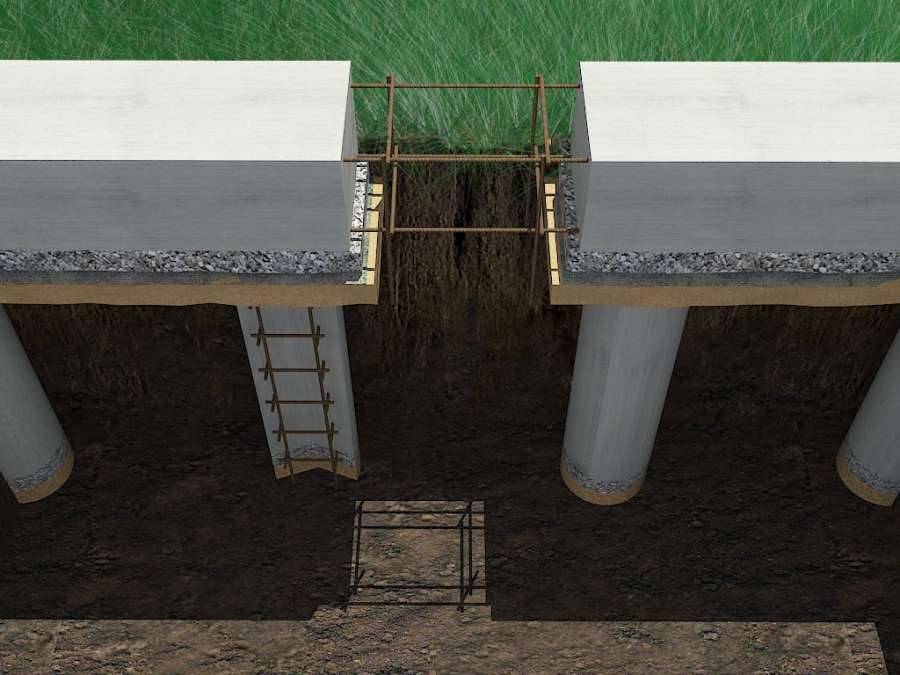

Окончив подготовку свайного поля, выполняют устройство ростверка. Для этого между сваями, где будет монтироваться ростверк, устанавливают подготовленный каркас балки. Нижняя линия ростверка заполняется песком, а по бокам устанавливается опалубка. По внешнему виду это будет напоминать традиционный ленточный фундамент. Подготовленные пространства заполняют бетоном с последующим вибрированием. После отвердения бетона, снимают опалубку, а песок из-под балки убирается, в случае если конструкция предполагает устройство высокого ростверка. Таким образом, получается ленточный ростверк. Также такую конструкцию можно определить как свайный фундамент с монолитным ростверком.
Забивные
Для свайно-забивного фундамента используют технологию установки элементов способом забивания в грунт, то есть без выемки грунта и бурения. Такие сваи предварительно изготавливаются на заводах ЖБИ. Они имеют различную длину и сечение (прямоугольное). Забиваются сваи специальными копровыми установками с дизельным или гидравлическим молотом.
Для устройства основания на таких конструкциях используется готовая железобетонная балка, выполняющая роль ростверка. Сверху, на оголовок, монтируется металлическая пластина, на которую впоследствии устанавливается край ростверка с закладной деталью. Крепится такое соединение сваркой. Стыки между балками заделываются бетоном.
Основания с применением таких конструкций, используются при возведении многоэтажных домов и промышленных зданий.
Важно! Забивные сваи в отличие от буронабивных, могут быть составными (состоять из двух частей)
Винтовые
Винтовые сваи погружаются в грунт с помощью вкручивания с одновременным вдавливанием. Они также связываются между собой балками. Ростверк на винтовых сваях может быть любого исполнения (металлическим, деревянным, железобетонным). Такие основания применяют в тех моментах, где встречаются обводненные грунты, на местности с большим перепадом высот.
↑ Свайный фундамент
Основание из свай — это система из вертикально установленных опор, которые погружены в плотные слои почвы. Расстояние до плотных слоёв различно, и зависит исключительно от геологических характеристик участка.
Свайный фундамент устанавливают в определённом порядке. Сваи размещают под самыми нагруженными участками будущего здания.
Свайное пространство рассчитывают так, чтобы вес сооружения равномерно распределился по всем опорным сваям.
После монтажа верхняя часть сваи обрезается либо наращивается до формирования ровной поверхности. После этого выполняется ростверк. Горизонтальный обвязочный пояс соединит верхушки свай, а также в единую систему сведёт нагрузки, распределяя их по всему свайному полю.
Ростверк становится основой для нулевого перекрытия. С нулевого перекрытия и начинается возведение здания. По способу производства у ростверка много общего с лентой. Принципиальное отличие — в точечном размещении опорных свай.
↑ Достоинства и недостатки свай
К преимуществам относят:
- Высокая направляющая способность.
- Возможно возведение свай на проблемных почвах.
- Слабое воздействие гидрогеологических условий на устойчивость фундамента.
- Нет необходимости готовить участок, можно работать на склонах или рельефных складках.
- Не нужны (практически) земляные работы.
Недостатки свай:
- Сложно или невозможно обустроить цокольную часть или подвальное помещение.
- Для вбивания свай нужна спецтехника, что усложняет работы и увеличивает цену строительства.
- С большой точностью вычислить глубину погружения каждой сваи очень сложно.
Особенность свай заключается в возможности их устанавливать на влажных болотистых почвах. Поэтому именно свайное основание используют при возведении домов в районах с высоким уровнем грунтовых вод. Свайное основание, установленное профессионалами, полностью убирает проблемы с неустойчивостью почвы и создаёт долговечный и надёжный фундамент.
↑ Разновидности свайного основания
Фундамент из свай — общее название для большой группы фундамента разного типа. Различаются они опорами и методом погружения в слои земли.
Разновидности:
- Забивные свайные опоры. Используются железобетонные готовые стержни. С помощью спецтехники они забиваются в землю. Считается, что забивные сваи — это наиболее надёжный вариант. Недостаток — если рядом расположены постройки, то спецтехникой сложно работать.
- Буронабивные сваи. Эти опоры практически изготавливают на строительной площадке. В подготовленную скважину заливается бетон. В итоге образуется вертикально стоящий опорный стержень. Сваи можно создавать самостоятельно. Тупой конец буронабивной сваи увеличивает прочность основания и понижает риски осадки.
- Винтовые сваи. Данный вид фундамента активно применяется не так давно. Достоинство винтовых свай — их можно монтировать вручную, а установочные работы можно проводить и возле рядом построенных зданий. Винтовая свая — это с заострённым концом стальная труба. На конце трубы на дистанции друг от друга приварены лопасти. Ввинчиваются в землю сваи по принципу вкручивания шурупа. С помощью рычага винт-свая завинчивается на требуемую глубину.
↑ Когда применяют сваи?
Свайный фундамент предназначен для использования в рыхлых, влажных и сыпучих почвах. Сваи — это наиболее оптимальный и часто единственный вариант в заболоченных местностях, в районах, где неустойчивые и рыхлые грунты.
Сваям можно передавать нагрузки на значительные глубины, миновав не очень плотные и не слишком устойчивые поверхностные слои.
Информация! Свайные опоры отлично зарекомендовали себя на участках, где часто наблюдается перепад температур.
Эта характеристика выделяет сваи среди остальных типов основания здания.
Критерии выбора основания
Основные критерии – это, конечно же, состояние грунта и климатические особенности региона:
Глубина промерзания – чем она больше, тем глубже должен залегать фундамент;
Расход материала – тоже немаловажный критерий;
Эстетика – основание дома должно сочетаться с окружающей средой и самой постройкой;
Положение дома – по возможности, стоит выбирать места вдали от обрывов и оврагов;
Цоколь и его использование – планируется ли устройство в цоколе гаража или других вспомогательных помещений? В зависимости от ответа на этот вопрос нужно будет использовать определенный вид фундамента;

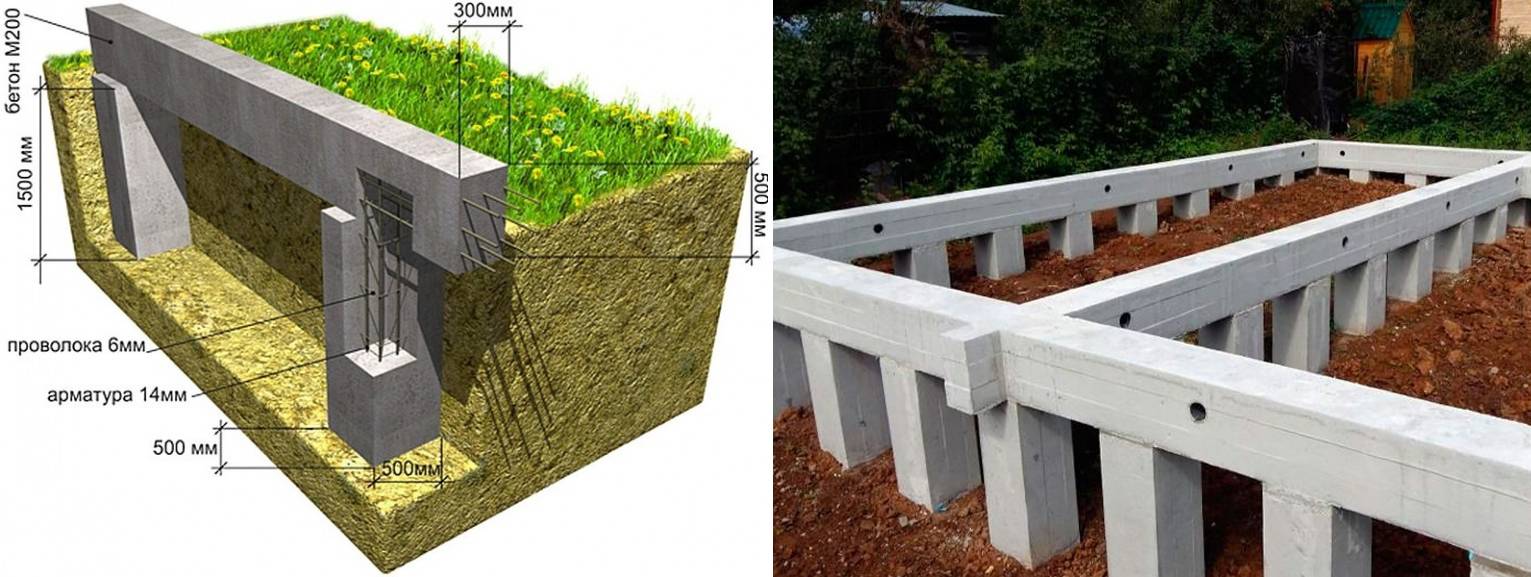

Конструкции ростверков на столбчатых фундаментах
Основания на опорах могут быть заглубленными с верхней поверхностью на нулевой отметке и полузаглубленными, выступающими над поверхностью земли. В зависимости от вида конструкций строения столбовых опор, ростверки на опорах могут строиться из различных материалов.
Как правило, проектными организациями разрабатываются пошаговые инструкции по возведению различных оснований на столбчатых опорах. Строительство ростверков на столбовых опорах аналогично устройству свайного основания.

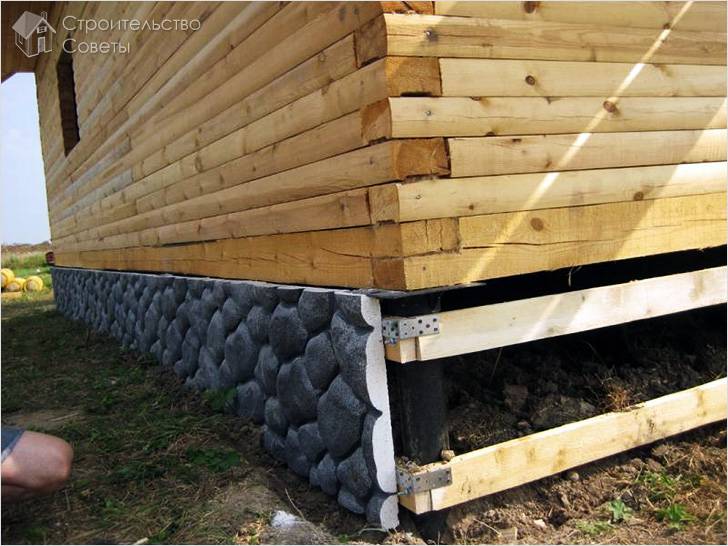

Ростверк из деревянных брусьев
Под ростверк из деревянных брусьев на опорных площадках столбов закладывают металлические вертикальные стержни с резьбовым окончанием. Шпильки продевают через отверстия в брусья и закрепляют их гайками. В иных случаях применяют специальные крепления в виде стальных хомутов.

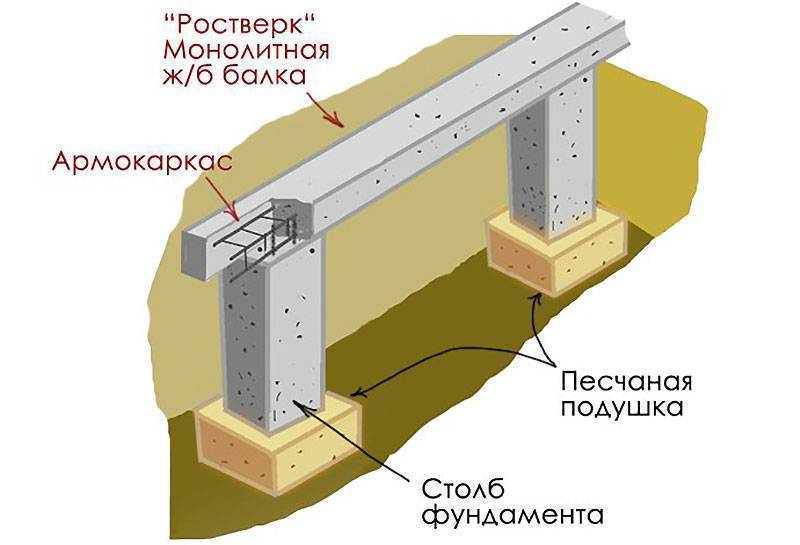

Ростверк из железобетонных конструкций

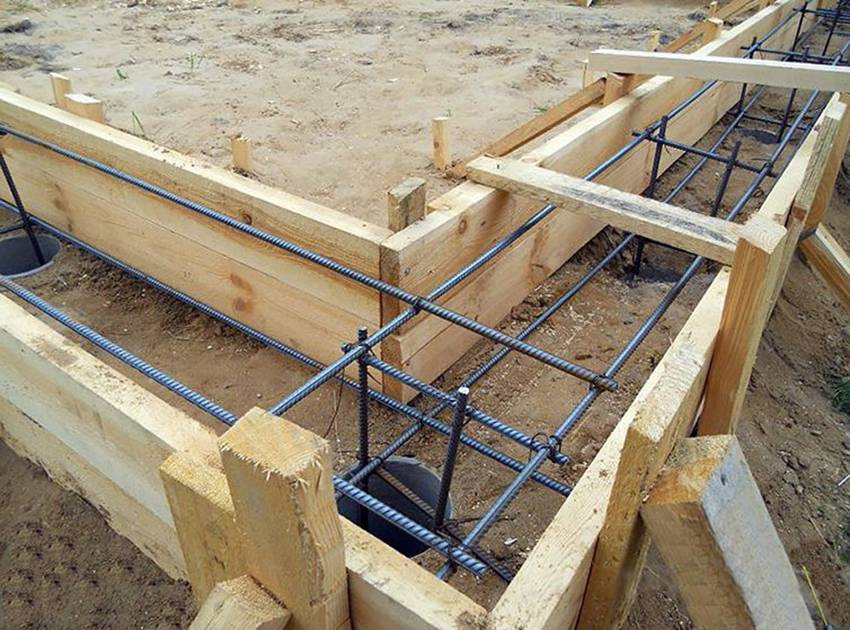

После установки опор, между ними прокапывают траншеи для установки деревянной опалубки под железобетонные балки.
В готовые траншеи устанавливают своими руками щитовую опалубку. Затем в опалубку опускают каркасы из арматуры и соединяют их в единую конструкцию.
Деревянную опалубку заливают жидким бетоном с обязательным уплотнением вибраторами. Уплотнение производят так же и своими руками с помощью металлических стержней.
Армированный каркас фиксируют сварными соединениями с закладными деталями верхних поверхностей столбовых фундаментных опор. После набора бетоном достаточной прочности переходят к монтажу конструкций стен и перекрытия.
Помимо монолитного железобетона применяют сборный железобетон. В качестве сборных железобетонных конструкций можно использовать различные балки, перемычки, приобретенные в строительных организациях, как некондиционный или бракованный товар, но вполне пригодный для ростверка.
Ростверк в виде монолитной железобетонной плиты
Монолитная железобетонная плита выполняется так же, как и плитный фундамент на свайном основании. При закладке плитного основания обязательно производят расчет столбовых опор на несущую способность. Монолитная железобетонная плита, обладая высокой прочностью, сама по себе представляет тяжелую конструкцию.
Рекомендуем посмотреть видео о монтаже монолитного ростверка в виде плиты.
Расчет плитного фундамента производится специалистами-проектировщиками. Точный расчет обеспечит оптимальные затраты на приобретение строительных материалов для устройства железобетонной плиты на столбовых опорах.
Определение характеристик и параметров фундамента
Для того, чтобы спроектировать фундамент, необходимо произвести расчеты по следующему алгоритму:
- Вычислить общую массу строящегося здания.
- Определить типы грунтов и вычислить их физико-механические параметры. Для этого берут образцы грунта на разной глубине из пробных скважин.
- Определить силу, с которой дом давит на фундамент.
- Произвести расчет несущей способности буронабивной сваи.
- Определить общее количество буронабивных свай и их конфигурацию.
Определение массы здания
1. Массу подсчитывают для каждого элемента конструкции – стен, перегородок, перекрытий и кровли. Сначала рассчитывают объем:
L, D, H – соответственно длина, ширина и высота элементов дома.
2. Вычисляют вес:
где p – плотность материала.
3. Рассчитывают вес полезной нагрузки – добавляют массу полов, штукатурки, декоративных отделочных материалов. Эта величина – постоянная, нормативная. Она зависит от общего размера помещений дома на всех этажах. Значение веса полезной нагрузки равно 150 кг/м2.
4. Увеличивают общую массу на коэффициент запаса прочности: конструкция должна противодействовать давлению снега зимой. Величину коэффициента берут из СП «Нагрузки и воздействия». Для средней полосы России значение коэффициента надежности равно:
- 1,3 – для бетонных монолитных сооружений;
- 1,2 – для сборных кирпичных и плитных конструкций;
- 1,1 – для домов из бруса и бревен;
- 1,05 – для сооружений из стали.
Определение физико-механических параметров грунтов
1. Несущую способность грунта можно определить по таблице 1:
Свая опирается на грунт не только нижним торцом, но и всей боковой поверхностью. Это сопротивление также учитывается при расчете фундамента.
Определение параметров, влияющих на несущую способность свай
Опоры изготавливаются из бетона марки 100 и выше. Для того, чтобы опора выдерживала поперечные нагрузки, ее армируют стальными прутками. Чтобы перераспределить и выровнять между сваями весовую нагрузку, придать конструкции жесткость, вершины опор обвязывают бетонным ростверком. Монолитную ленту армируют стальными прутками.
Полы по грунту
Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.
Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.
Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.
Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.
На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.
Устройство столбчатого фундамента
Заложение такого фундамента под несущий каркас будущего строения, как правило, делают открытым способом, в предварительно отрытых колодцах или траншеях ниже глубины промерзания грунта: разжиженный грунт и воду удаляют со дна, делают подсыпку из песка или щебня толщиной не более 10 см и трамбуют. Сперва заливают в опалубке (или монтируют из блоков) подошву фундамента, затем — столб (можно сложить из камня).
Площадь подошвы выбирают (рассчитывают специалисты) в зависимости от передаваемой на грунт нагрузки и его просадочности. При больших нагрузках на столбчатый фундамент его армируют (усиливают). Для относительно легких построек (одноэтажных) и сооружений от армирования можно отказаться. Но конструкция столба должна быть такой, чтобы эпюра распределения в нем нагрузки имела угол наклона более 60°. Если угол меньше, неармированная подошва разрушится. Колодец (траншею) с готовым столбчатым фундаментом обратно засыпают песком, послойно и трамбуя.
Нагрузка на столбчатый фундамент определяет его размеры и конструкцию. Оптимальное восприятие нагрузки фундаментом и перенос ее на грунт основания показан на эпюре сопротивления: угол 60° и более гарантирует запас прочности даже не армированному фундаменту, менее 60° фундамент требует усиления армированием
Для столбчатого фундамента важно чтобы его подошва находилась ниже глубины промерзания грунта. Но при его возведении не всегда удается понизить уровень грунтовых вод ниже глубины промерзания
Поскольку бетонные работы в таких условиях весьма затруднительны, столбчатые фундаменты лучше делать сборными из готовых бетонных блоков, укладываемых на цементный раствор. Для подошвы следует использовать армированные блоки.
Монолитный столбчатый фундамент.
Для монолитных столбчатых фундаментов лучше всего подходят слабоувлажненные грунты, если в процессе подготовки котлована не просачивается вода.
Слабые грунты дополнительно укрепляются «цементным молоком», вырытые скважины – арматурными стержнями, соединенными сваркой в каркас. Контакт арматуры с грунтом недопустим.
Во время заполнения скважины, бетон заливается слоями и уплотняется штыкованием. По окружности скважины опускается толевая рубашка, изолирующая фундамент от контакта с грунтом, и тем самым, предохраняя фундамент от сил пучения.
Ни один из видов столбчатого фундамента не пригоден для зданий с подвальным помещением или цоколем. Их не применяют также в зонах с перепадом высот.
Не желательно прибегать к устройству столбчатого фундамента на слабонесущих грунтах и при возведении домов тяжелой конструкции.
Преимущества столбчатого фундамента: – экономичность ( в сравнении с ленточным фундаментом, трудозатраты и расходы на материалы можно сократить вдвое). – простота в сооружении.
Недостатки столбчатого фундамента: – неустойчивы в горизонтально-подвижных грунтах, – не приемлемы на слабонесущих грунтах для тяжелых возведений. – нет возможности обустройства цокольного этажа.
Свайный
Когда говорят о свайном фундаменте, то, по большому счёту, всё-таки имеют в виду комбинированный свайно-ленточный. В основе такой конструкции находятся сваи, но на них уже размещается на некотором расстоянии от грунта уже «лента» бетона. Можно сказать и по-другому – замена фундамента деревянного дома или строительство нового – это возведение ленточного на сваях.
Особенности
Фундамент – основная часть дома
При использовании свай необходимо учитывать следующие условия:
Вы можете выбрать сваи любого поперечного сечения – прямоугольного, квадратного или круглого
Но, принимая во внимание сам характер буровых работ, наибольшее распространение получили всё-таки круглые, которые, кроме всего прочего, и более удобны в работе.
Диаметр выбираемых свай во многом определяется требованием к их надёжности, которые являются, в свою очередь, производными от характеристики самого дома – его этажности, используемого вспомогательного оборудования. Но, как правило, выбирают диаметр 150, 200 или 250 мм
В некоторых особенных случаях используют и сваи диаметром в 400 мм.
Монолитный фундамент всегда очень надёжно выглядит и, порой, незаменим на сыпучих грунтах, но трудоемкость и дороговизна его строительства часто заставляют искать альтернативные варианты.
- Если вы готовы потратиться, то, безусловно, сваи должны быть цельными металлическими. Хотя существуют и варианты. Среди них:
- готовые железобетонные сваи, тоже очень привлекательный вариант, хотя здесь не избежать проблем с подгонкой высоты свай для обеспечения горизонтальности верхних плоскостей над поверхностью грунта; более того, такие сваи, как правило, прямоугольного сечения, круглые найти довольно трудно;
- изготовленные самостоятельно из металлического каркаса и залитого бетона в созданное буром отверстие; преимуществом такого способа создания свай является полный контроль над их высотой над грунтом, так как просто будет определять высоту опалубки для каждой сваи, а вот опалубка, опять же, понадобиться.
- Важнейшее условие установки каждой сваи – обеспечение надёжного размещения на грунте на специальной подложке из песка и щебня обязательно ниже глубины промерзания грунта, а это не меньше 2 метров.
- Особенностью свай является фактор большого удельного давления сверху, поэтому их всегда необходимо стремиться располагать на основе с большой несущей способностью.
Ни в коем случае не пренебрегайте гидроизоляцией. Существует золотое правило – использование гидроизоляции всякий раз при смене характера материалы – на границе грунта и песка внизу, на границе песочной подложки и бетона и уже вверху на границе бетона и конструкций дома. Ни в коем случае не забудьте провести и гидроизоляцию бетона по бокам, в плоскостях соприкосновения с грунтом. Рубероид – вот с чем здесь придётся иметь дело, хотя советуем держать руку «на пульсе строительной индустрии» – новые материалы для гидроизоляции появляются как грибы после дождя.
Ход работ
Фундамент для садового дома
Инструкция по созданию фундамента из свай несложна, главное только точное её соблюдение, учитывая, какая высокая цена любой небрежности:
Заключение
Свайно-ростверковые основания являются одним из наиболее успешных и надежных видов фундамента.
Они способны выполнять свои функции в самых сложных условиях, хорошо реагируют на изменения, позволяют строиться на самых проблемных грунтах.
В большинстве случаев строительство подобных фундаментов обходится дешевле, чем при постройке традиционной ленты.
Эти преимущества делают свайно-ростверковые основания предпочтительными среди большинства пользователей, чьи участки находятся в низинах, на подтапливаемых местностях.
Возможность самостоятельного строительства только увеличивает оценку этой технологии среди строителей, позволяя выполнять работу в удобное время и полностью соблюдать технологию.
