Что собой представляет шведская плита и как ее уложить

Заливка бетона

Заливают монолитную железобетонную конструкцию непрерывно с помощью бетона М150 -450. Его нежелательно сбрасывать с высоты больше 0,5 м. Разгонять бетон более чем на 2 м от места сброса тоже нельзя. Из-за этого фундаментную плиту часто заливают с помощью бетононасоса. Кроме того, бетононасос позволяет контролировать текучесть бетона, потому что очень вязкий раствор создаст критическую нагрузку на помпу.

В процессе заливки бетон периодически уплотняют вибраторами или вручную с помощью куска арматуры или трубы. В последнем используют частые возвратно-поступательные движения.

Уход за бетоном и демонтаж опалубки

Уход за залитым бетоном заключается в таких действиях:

• залитая плита закрывается мешковиной или полиэтиленом, засыпается опилками или песком для предотвращения испарения из бетона воды;
• регулярного увлажнения залитой железобетонной конструкции.

Увлажнять бетон требуется через 2 часа в солнечную или ветренную погоду и через 3 часа в пасмурную. Ночью увлажняют залитые бетонные изделия не меньше 2-3 раз. Эти мероприятия выполняют в среднем в течение одной недели. Благодаря этому на бетонной поверхности не будет трещин, которые образуются при резком испарении влаги из бетона.

 Снимать её через две недели можно только в случае крайней необходимости. В остальных случаях требуется дождаться 100%-го набора прочности бетоном (28 дней). Опалубку из пенополистирола демонтировать не нужно, поэтому её оставляют на месте.

После выполнения всех этих видов работ залитый фундамент разрешается использовать по назначению.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
7. Выкладывается армирующая сетка.
8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением. Связывают их проволокой, узлом в виде восьмерки

Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

• толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
• по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
• под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
• размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
• ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
• плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

• устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
• чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
• чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
• греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
• расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Технология строительства: своими руками делать не стоит

Точную глубину закладки фундамента определяют, исходя из особенностей рельефа и характеристик грунта. Насыпь из песка делается на 2 м в каждую сторону больше площади плиты после того, как с пятна застройки будет удалён плодородный слой грунта. На естественное основание укладывается геотекстиль с плотностью 200-250 г/м², с заведением на бровку котлована и нахлёстом не менее 1 м.

Если сказать коротко, весь комплекс работ выглядит так. Засыпанный в котлован песок послойно увлажняют и уплотняют, поднимая уровень подушки до заданной проектом отметки. После того, как плита будет смонтирована, выступающая за её пределы часть насыпи укрывается снятым с бортика котлована краем геотекстиля. Завёрнутые полотна придавливают ранее снятым дёрном или прослойкой утрамбованной глины, после чего производится отмостка с водоотводящим желобом.

Рассмотрим более подробно весь технологический процесс.

Пошаговая инструкция, или как избежать ошибок при монтаже

Главное условие получения качественной плиты УШП – не пытаться делать её самостоятельно. Это довольно сложный технологический процесс, требующий определённой технической оснащённости, и от правильной организации работ зависит многое, если не всё.

1. Привязка осей здания к местности и разметка котлована.
2. Геодезические работы, направленные на определение разницы высот под будущим домом.

3. После определения толщины плодородного слоя, разработка грунта котлована.

   Разработка грунта под плиту

4. Установка закладных элементов системы водоснабжения, которая закладывается глубже отметки промерзания.
5. Формирование дренажной системы.
6. Раскатка полотен геотекстиля.

7. Укладка насыпных слоёв из песка и щебня.

   Укладка геотекстиля и отсыпка

8. Установка закладный для ввода электричества.
9. Монтаж канализационной разводки.
10. Установка бортов опалубки из L-блоков и их фиксация брусками.
11. Укладка нижнего слоя теплоизоляции, на который опираются рёбра плиты.
12. Раскатка технической плёнки.
13. Установка второго и третьего слоя плит утеплителя, за счёт которых и формируются утолщения под плитой.
14. Изготовление хомутов и сборка каркасов для рёбер.
15. Монтаж коллекторов, разводка труб и опрессовка греющей системы.

16. Установка пластиковых подставок и укладка на них арматуры горизонтальной части плиты.

    Установка арматуры на подставки

17. Подача бетона, его распределение и выравнивание виброрейкой.
18. Затирка бетона сначала скребком, а потом затирочной машиной «вертолёт».
19. Формирование пирога отмостки с укладкой утеплителя.

Из чего состоит

Если рассматривать УШП снизу вверх в разрезе, то конструкцию можно разделить на:

• подготовленное основание под фундамент. Это котлован с дренажем по периметру и насыпной подушкой из песка и щебня;
• систему из твердого, но пластичного утеплителя — экструдированного полистирола, который уложен в два слоя (единый первый слой — под всей плитой и с торцов, а второй, дополнительный — ближе к центру). Этот элемент конструкции не только снижает уровень промерзания почвы, но и исполняет функцию распределения нагрузки от здания. Ввиду своей пластичности, пенополистирол нивелирует небольшие неровности и пучения грунтов;
• основной элемент — бетонная плита, в разрезе П-образной формы. Плита укладывается на утеплитель и армируется металлическими прутьями диаметром не менее 12-14 мм;
• систему инженерных коммуникаций и теплого пола, элементы которой укладываются среди арматуры до заливки плиты. После затвердевания бетона, все коммуникационные сети и отопление оказываются встроенными в плиту.

Преимущества шведской плиты

Благодаря тому, что все коммуникационные системы устанавливаются непосредственно в основание дома, это оптимизирует в целом процесс постройки здания

• Отличные энергосберегающие показатели. Даже в случае поломки системы отопления тепло будет сохраняться до 2 суток, а за это время можно произвести ремонтные работы.
• Благодаря тому, что все коммуникационные системы устанавливаются непосредственно в основание дома, это оптимизирует в целом процесс постройки здания.
• Долговечность фундамента, благодаря отсутствию температурных и усадочных швов.
• Так как бетон заливается по уровню, то такое основание является идеальным для чистового пола и укладки любого напольного покрытия.
• На данном основании возводятся любые строения с малой этажностью ( до 3-х этажей): панельные, каркасные, блочные, каменные, кирпичные дома или срубы.
• Ориентировочно за месяц от начала расчистки площадки можно начинать возводить стены дома, что значительно сокращает сроки стройки в целом. Все работы могут быть выполнены в течение одного сезона с весны по осень.
• Проблемы с возникновением сытости, разрастания грибков если не сводятся к нулю, то, по крайней мере, минимизируются.
• Это рациональное комплексное решение. Данное основание является энергосберегающим, и сохраняет тепло в 3-4 раза больше, нежели стандартные ленточные и др.

Что такое УШП

Шведская теплая плита под фундамент при ее описании может быть представлена как монолит из железобетона, монтируемый на слое теплоизолятора. Поскольку суровые условия Скандинавских островов ненамного отличаются от климата северных регионов России – указанное изобретение нашло широкое применение и у нас в стране.

Благодаря оригинальному фундаментному решению, подготовленному специалистами из Швеции, нагрузка от возводимого строения равномерно распределяется по поверхности грунта.

При этом располагающийся под монолитом слой утеплителя надежно защищает основание от промерзания, что исключает такие неприятные явления, как вспучивание при морозах или осаживание в периоды оттепелей. Теплоизоляционная прослойка придает основанию дополнительную прочность и существенно продлевает сроки его эксплуатации, одновременно гарантируя качественную гидроизоляцию.

Указанное свойство утепленной плиты позволяет применять ее в следующих критических условиях:

• при близком расположении грунтовых вод;
• на рыхлых, а также мягких или легких, сыпучих грунтах;
• на так называемых плавающих основаниях (богатых торфом землях, в частности).

В последнем случае также имеются в виду почвы, которые подвержены смещениям или вспучиванию.

Расчет затрат на фундамент

Для того, чтобы определиться со стоимостью шведской плиты, необходимо выполнить следующие расчеты:

• Определяем площадь плиты. Например, 10 × 10 м – это 100 м² основания фундамента (S).
• Разработка грунта, снятие плодородного слоя земли — либо своими силами, либо с привлечением техники.
• Песок засыпается примерно на 130 см шире площади будущего дома, и на 30–50 см в глубину. Таким образом, понадобится не менее 45 м³ песка.
• Геотекстиль плотностью не менее 200 г/м2 покупаем на площадь 11,3 × 11,3 = 128 м². Для надежности можно использовать два слоя.
• Дренажной трубы диаметром 110 мм понадобиться около 50 метров.
• Расчет коммуникаций для каждого индивидуален.
• Утепление: плита 1 слой = 0,1 м × 100 м² = 10 м³; 2 слой = 0,1 м × 90 м² = 9 м³; периметр цоколя = 40 м × 0,3 м × 0,1 м = 1,2 м³; отмостка шириной 1,3 м = 59 м² × 0,1 м = 5,9 м³.
• Арматура.
• Бетон 100 м² × 0,1 м = 10 м³. Работать с  бетоном надо быстро, поэтому потребуются помощники. Не забывайте об отмостке. Возможно вы решите ее изготовить позже.

Исходя из рассмотренных данных можно сделать примерный расчет стоимости фундамента, и определиться является ли для вас предпочтительней утепленная шведская плита.

Как сделать фундамент перевёрнутая чаша своими руками

Разметка и земляные работы

Переносим чертёж проекта на строительную площадку. Делаем это с помощью обносок (кольев) и теодолита. Между ними протягиваем верёвку по внутренним и внешним осям стен. Углы фундамента должны быть без расхождений от нормы (90 градусов). Для проверки углов проводим диагональ.

После разметки переходим к земляным работам. Для плитного фундамента выкапывают небольшой котлован до 1,5. В зависимости от грунта можно и меньше.

Траншеи для дренажных работ фундамента перевернутая чаша

Копаются траншеи для дренажных работ по периметру котлована шириной 50 см. На глубину 50 см кладут геотекстиль, потом монтируют гофрированные трубы. И устанавливаются смотровые колодцы с уклоном 4–7 градусов.

Дренажные трубы находятся на расстоянии 60–70 см от фундамента и залегают чуть-чуть ниже.

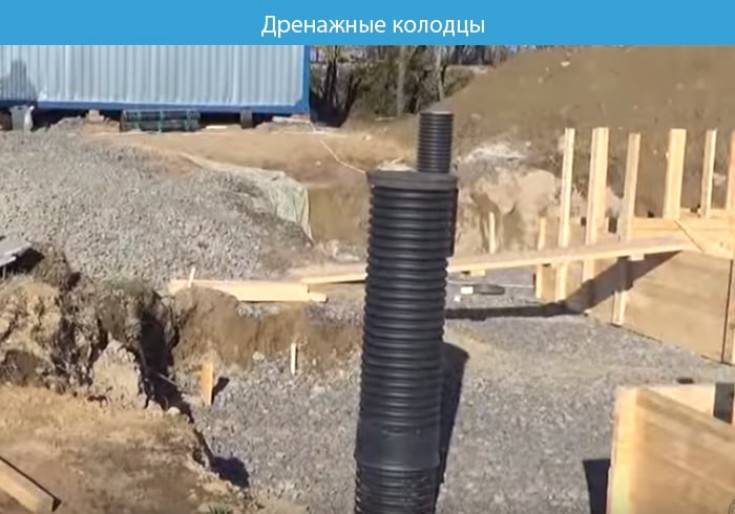

Дренажные колодцы плиточного фундамента

Траншеи и участок засыпаются щебнем 15-25 см. Выравнивая участок и делая устойчивое основания.

Опалубка

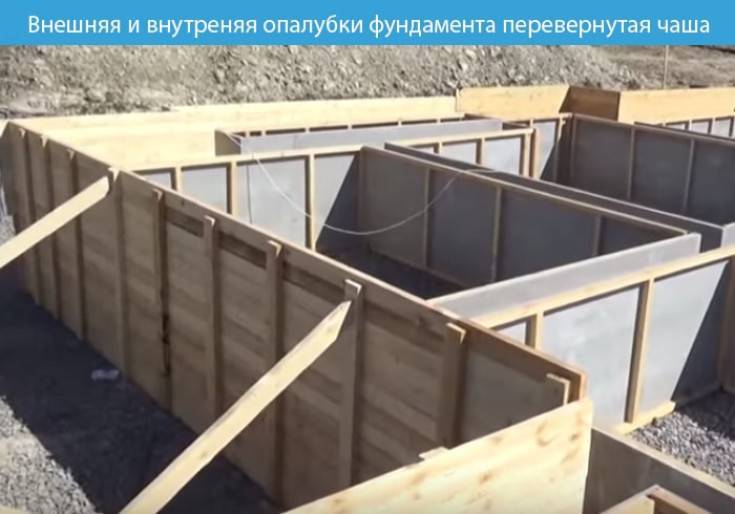

Съемная и несъемная опалубка для фундамента перевернутая чаша

Для внешних сторон основания выстраивают конструкцию из съёмной опалубки. Щиты из дерева, фанеры или ДСП толщиной 3–5 см. Высота конструкции зависит от высоты рёбер перевёрнутой чащи.

Для того чтобы опалубка выдержала нагрузку от бетона устанавливают распорки. По всему периметру каждые 50–60 см.

Внутреннюю сторону фундамента делают из несъёмной опалубки. Как правило, она ниже внешней на 15–20 см. Между собой стороны укрепляют шпильками.

Между лентой образуются чаши, которые засыпаются песком и утрамбовывают виброплитой.

Чаши фундамента засыпаются песком

Армирование

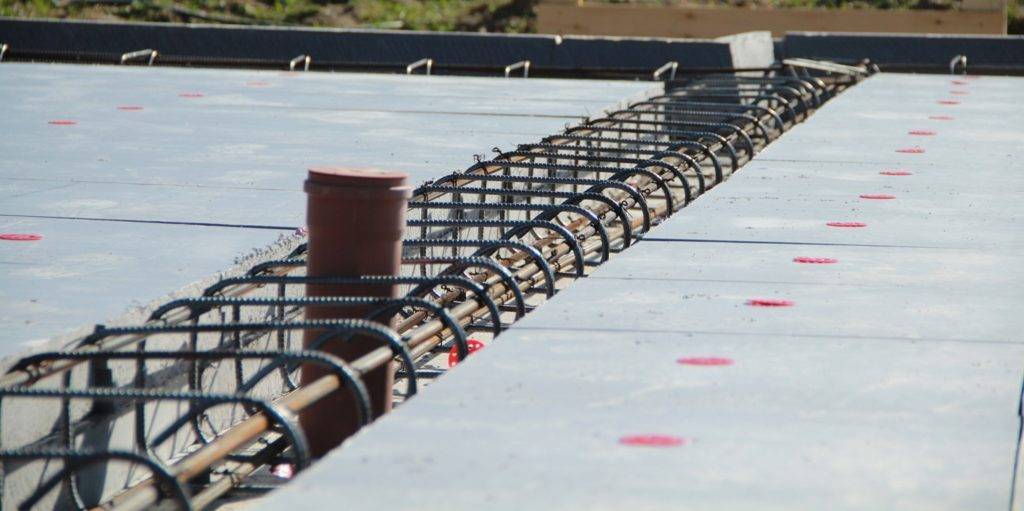

Армирование начинают с ленты (рёбра жёсткости). Используя арматуру диаметром 12–14 мм. Продольные пруты соединяются хомутами из арматуры диаметром 6 мм и вяжутся между собой проволокой.

Важно! Армирование не должно прерывается на углах и стыках

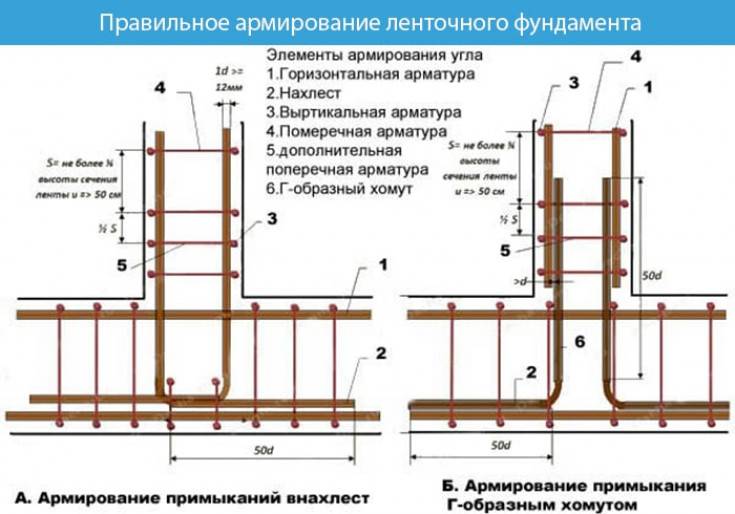

Схема правильного армирования углов и примыканий ленты:

Схема правильного армирования углов

Схема армирования примыканий

Арматурный каркас плиты вяжется из двух горизонтальных сеток. Сетку делают из продольных и поперечных прутов диаметром 12–16 мм, размер ячейки 15х15 см (для экономии 20х20 см).

Как рассчитать арматуру для плиточного фундамента — читайте в статье.

Углы плиты также укрепляются хомутами из 6–8 мм арматуры.

Схема армирования плиты фундамента:

Схема армирования плиты монолитной плиты фундамента

Совет! Вязку арматуры проволокой производят как вручную, так и используя полуавтоматический вязальный инструмент.

Заливка плиты и рёбер

Бетонирование фундамента требуется выполнять непрерывно, заливаем плиту и рёбра за один раз. Послойно заливаем раствор начиная с ленты или рёбер жёсткости. После каждого слоя уплотняем виброплитой. После переходим к плите.

Заливка фундамента перевернутая чаша

Приготовление бетонного раствора:

1. замешивать вручную (способ энергозатратный, подойдёт в случае, если у вас небольшая площадь заливки);
2. использование бетономешалки (сэкономит ваше время и энергию, можно не покупать, а взять в аренду);
3. готовые автобетоносмесители (зазывается АБС с готовым раствором, стоит дороже предыдущих вариантов, но заливка происходит значительно быстрее).

Рецепт! Замешиваем бетон класса B15 маркой М200 на 1м3. Пропорция для приготовления раствора в бетономешалке: цемент, песок, щебень — 1 / 3,5 / 5,6 (кг). Добавляем воду на глаз, чтобы образовалась неоднородная масса.

Верхние ребра плитно-ленточного фундамента

После окончания работ необходимо накрыть плёнкой готовый фундамент. И оставить на 30 дней, чтобы он набрал прочность.

Важно! В жаркий период фундамент увлажняют. Из-за испарения влаги, затвердевания может происходить неравномерно

Это влияет на несущую способность конструкции

Это влияет на несущую способность конструкции.

Гидроизоляция

Увеличение срока годности и прочности рёбер ленты, можно используя гидроизоляцию. Защитив от влаги сделав конструкцию водонепроницаемой.

Гидроизоляция плитно-ленточного фундамента

Гидроизоляция бывает нескольких типов:

Изыскательные работы, расчет УШП и трассировка местности

Армирование несущих балок;

Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой. Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.

Технология изготовления фундамента, который называется «шведская плита»

Перед тем, как укладывается плавающая плита фундамента, технология процесса предусматривает специальную подготовку грунта. Верхний слой почвы снимается, площадь работы должна быть значительно больше, чем будущий фундамент. Площадку хорошенько увлажняют и трамбуют песком примерно на 10-15 сантиметров.

На подушку из песка закладываются инженерные коммуникации, которые сверху утрамбовываются слоем гравия. Сооружается опалубка, укладывается теплоизоляция. Весь слой должен быть не более 20-25 сантиметров. Этот этап подготовки перед армированием можно считать завершенным.

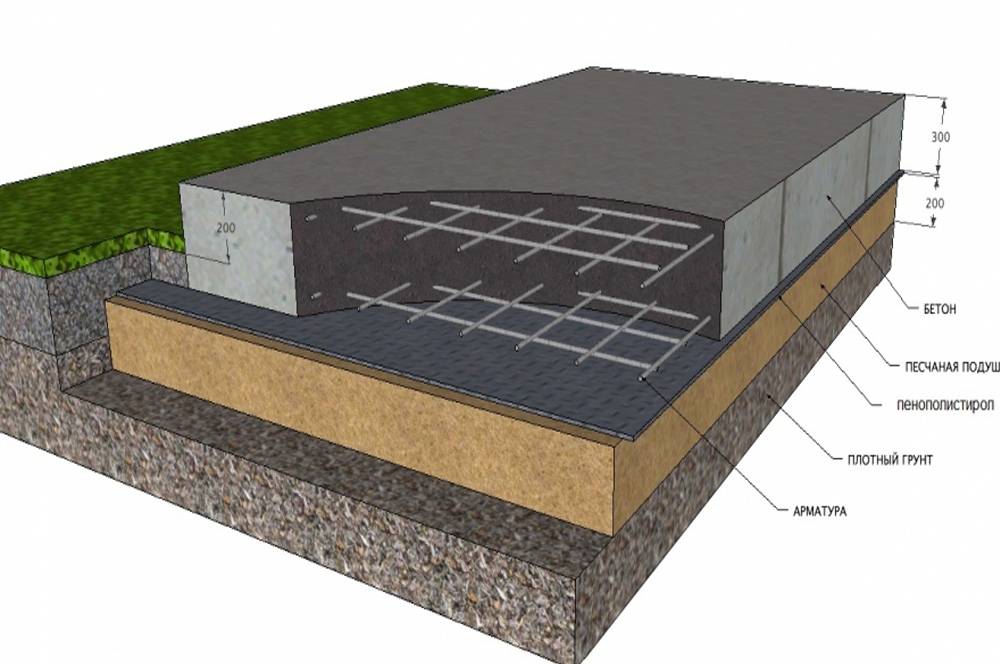

Как устроен плитный фундамент

Данный вид фундамента представляет из себя монолитную железобетонную плиту, немного заглубленную в грунт. Она лежит на подушке из песка, щебня, которая, в свою очередь, лежит на грунте.

В некоторых случаях он собирается из нескольких уже готовых железобетонных плит, а потом заливается обыкновенной цементной стяжкой.

Глубина залегания такого фундамента не превышает 20-50 см. Толщина и устройство самой плиты зависит от веса будущей конструкции, но на практике она должна быть не тоньше 20 см. Чаще всего бывает не больше 40 см для обычных немногоэтажных строений.

Такой фундамент применяется на сложных грунтах, в местах с высоким уровнем грунтовых вод, пучинистых и слабонесущих почвах. Его плюсы заключаются в том, что за счет своей площади и монолитной конструкции, он лучше противостоит силам пучения и обладает хорошей устойчивостью. Фундамент движется целиком, он как бы «плавает». И вместе с ним движется весь дом. Это предохраняет постройку от перекосов, а значит, от разрушения. Такой тип фундамента используется для строений без подвалов, и зачастую сама плита служит основанием для пола строения.

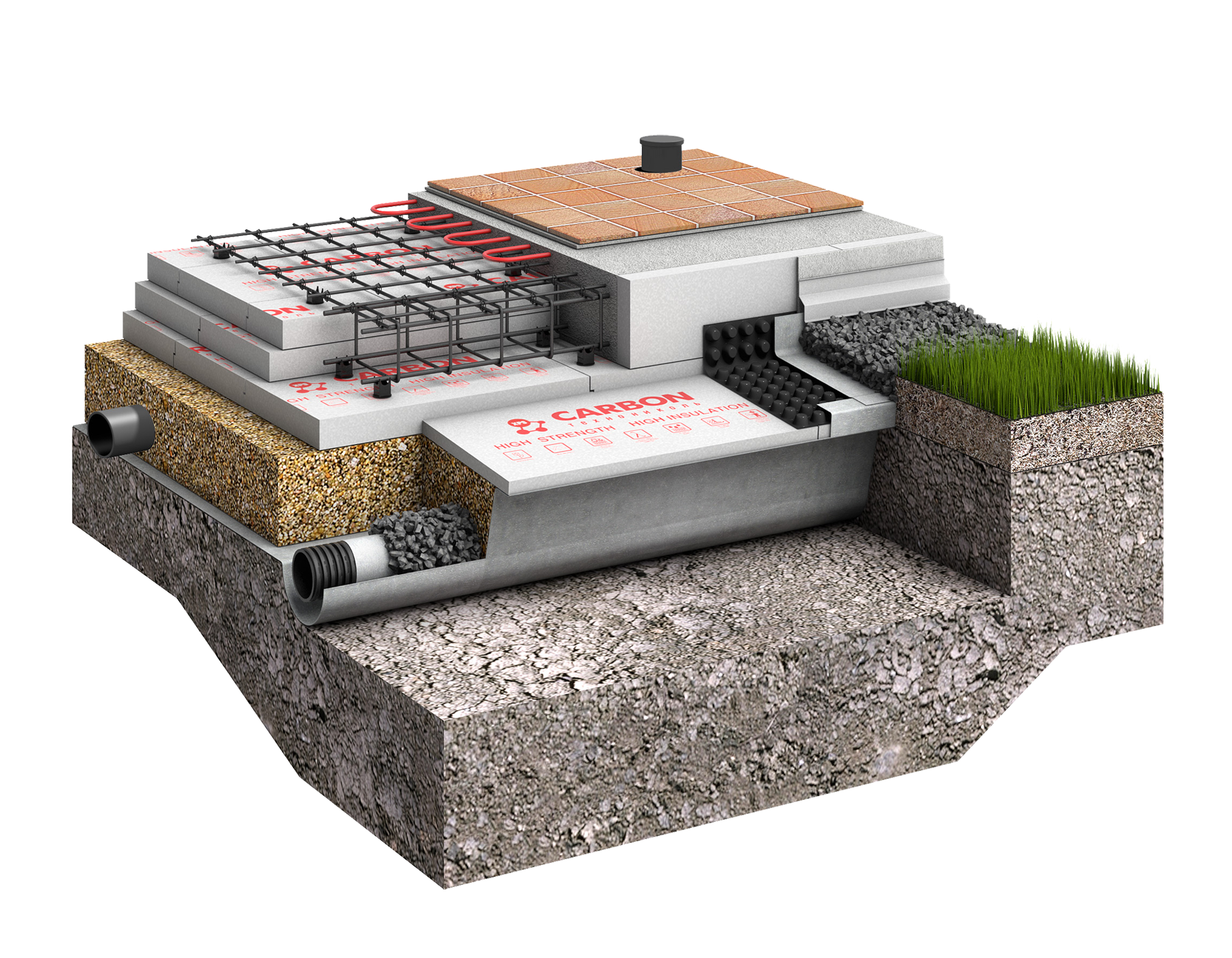

Конструкция фундамента УШП

Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.

Строительство шведской плиты предполагает разработку схемы

Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.

Положительные и отрицательные черты

Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:

• равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
• амортизация пучения почвы в результате морозов;
• теплоизоляция основной бетонной плиты фундамента;
• сочетание утеплённой отмостки и дренажа;
• фундамент подходит для любого типа почв;
• простая схема армирования без сложных чертежей.

Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.

Шведская плита позволяет легко монтировать теплый пол на этапе строительства

При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью. В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы

В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.

Технология фундамента

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию

Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания. Все слои укладывают в четкой последовательности

Все слои укладывают в четкой последовательности

Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:

• геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
• дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
• песок является не пучинистым грунтом и необходим для устойчивости конструкции;
• утеплитель обеспечивает теплоизоляцию здания со стороны пола;
• гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
• ещё один слой утеплителя усиливает защиту конструкции;
• арматурная сетка необходима для хорошего сцепления бетона;
• бетонная плита — основа для создания пола в доме.

Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.

Шведский вариант утепления окон

Шведская технология утепления деревянных окон сама по себе не сложная. Суть заключается в закреплении утеплительной ленты по периметру оконной створки. На первый взгляд ничего нового, сколько существуют деревянные окна, столько в них закладывались различные уплотнители.

Схема монтажа уплотнительной ленты в деревянной раме.

Секрет данной технологии таится в самом уплотнителе и в оригинальном способе установки. Вначале пару слов об уплотнителе.

Он имеет довольно простую конфигурацию, трубка с монтажным хвостовиком. Так вот шведская фирма Eurostrip дает гарантию на свой полимер в 20 лет. Конкуренты не дотягивают и до 2 лет.

Что же касается утепления окон по шведской технологии своими руками, то это не настолько сложно. Главное здесь наличие специальной фрезы, без нее ничего не получится. Если Eurostrip крепить при помощи степлера или гвоздей он долго не продержится, и ваши старания будут напрасными.

Полимерный уплотнитель.

Перед монтажом нужно снять деревянную створку с рамы, зачистить всю конструкцию и по периметру створки прорезать паз под полимерный хвостовик утеплителя. Глубина такого паза должна быть порядка 5 мм. Далее в него вставляется утеплитель и прокатывается специальным круглым катком. Вот собственно и вся премудрость.

Но не все так просто, под маркой компании Eurostrip сейчас выпускается много подделок. Кроме наших китайских друзей европейцы также завозят на наш рынок, мягко говоря, не совсем качественный уплотнитель. Есть 2 наиболее распространенных вида уплотнителей, которые очень похожи на шведский оригинал.

«Закатывание» уплотнителя в раму.

1. Самым распространенным считается ТЭП или термоэластопласт за мудреным названием прячется весьма посредственный товар. Такой полимер очень боится перепадов температуры и довольно плохо переносит контакт с лаками и краской. Даже если вы будете очень бережно к нему относиться и установите ленту по всем правилам, больше 2 лет она не выдержит. Утеплитель ТЭП вначале потеряет свою эластичность, потом полимер начнет трескаться и в конце концов порвется;
2. Утеплитель EPDM не далеко ушел от предыдущего варианта. Визуально этот материал больше напоминает обычную резину. Стоит EPDM немного выше, чем ТЭП и при условии идеального монтажа может служить до 5 лет. Хотя, по моему мнению, если уже тратиться на утеплитель, то ставить действительно качественную вещь.

Утеплитель на деревянной оконной раме.

Технология изготовления фундамента

Минусы такого основания

1. Высокая стоимость. Цена УШП выше, чем у малозаглубленной ленты и плиты. Но если сложить стоимость фундамента другого типа, системы отопления, утеплителя, опалубки и ежемесячную плату за тепло, то шведская плита выйдет дешевле. Тратиться придется сразу, а для большинства это существенный недостаток.

2. Не подойдет для неровных участков. УШП проблематично строить на склоне, да и не целесообразно. Но плитный фундамент также имеет этот недостаток.

3. Нельзя обустроить подвал или высокий цоколь. Исторически сложилось, что русские избы на севере имеют большой подпол и высокий цоколь, но в случае с УШП такая конструкция невозможна, поэтому лучше выбрать другой тип фундамента.

4. Высокая квалификация. Необученная бригада вряд ли справится с обустройством шведской плиты. Если работы сделаны некачественно, то весь смысл УШП пропадает. Если вы никогда не занимались строительством, лучше заказать фундамент под ключ.

5. Нельзя отремонтировать коммуникации. Достать трубы из бетонной плиты невозможно, поэтому придется делать все на совесть, чтобы ломаться было нечему. Правда можно соорудить запасной трубопровод, но на это уйдут деньги и время.

Фундамент по технологии УШП — это не волшебное основание под любой дом, а эффективная система, которая работает, когда выполнены все условия. Решать, подойдет он вам или нет, нужно сопоставив плюсы и минусы в конкретном случае и рассчитав все нагрузки.

Технология монтажа

Делать УШП без проекта — пустая трата времени. Поэтому перед началом работ просчитайте нагрузку вашего дома, нарисуйте схему теплого пола, найдите поставщиков строительных материалов в вашем регионе.

1. Очищаем площадку от растительности и мусора.

2. Копаем яму, если ниже находится грунт с низкой несущей способность, например, торфяник, придется заменить его полностью. Укладываем в котлован геотекстиль.

3. Закладываем песчаную подушку толщиной 15‒20 см, смачиваем и трамбуем виброплитой послойно.

4. Обустраиваем кольцевую дренажную систему, проводим коммуникации (водопровод, канализация, заземление, электросеть).

5. Засыпаем гравий средней фракции, трамбуем.

6. Ставим боковую опалубку из экструдированного пенополистирола, укрепляем ее досками.

7. Укладываем пенополистирол под основание, минимальная толщина — 20 см. Для УШП обязательно наличие ребер жесткости по периметру и в месте, где будут несущие стены.

8. Собираем арматурный каркас, устанавливаем на поверхность ЭППС с помощью ПВХ фиксаторов.

9. Монтируем теплый пол, привязывая его к арматуре нейлоновыми хомутами. Перед бетонированием обязательно проверяем функционирование системы.

10. Заливаем бетон марки М200‒М250. Обычно толщина плиты — 10 см, а ребер жесткости — 20 см. Если соорудить конструкцию толще, бетон невозможно будет эффективно прогреть

Важно провести все работы за один раз. Чтобы уплотнить смесь, нужно применять электровиброуплотнитель. 11

Делаем утепленную отмостку, чтобы исключить морозное пучение грунта

11. Делаем утепленную отмостку, чтобы исключить морозное пучение грунта.

Расценки

Если вы заказываете работы под ключ, средняя цена за 1 м2 фундамента начинается от 8000 рублей и зависит от расположения вашего участка, опыта компании, производителей и размера постройки. Если площадь здания меньше 100 м2, стоимость монтажа фундамента по типу УШП начинается от 9500 рублей.

В цену входят:

• Материалы: песок, гравий, геотекстиль, трубы для дренажа, бетон, экструдированный пенополистирол, доски для поддержки опалубки, система теплого пола.
• Работы: котлован, укладка дренажа, теплого пола, коммуникаций, установка опалубки, бетонирование.

Расценки на шведскую плиту зависит от качества материалов. Застройщики сомневаются, выдержит ли экструдированный пенополистирол нагрузки от дома. Он выстоит, если приобретете его у нормального производителя. Найти хорошую продукцию на региональном строительном рынке — проблема, поэтому и появляются минусы, которых не существует.

В таблице представлены марки ЭППС, который может выдержать нагрузки от фундамента в течение 30‒50 лет. Цены актуальны на конец 2015 года. Эти утеплители испытывали, вся документация есть на сайтах производителей. Технониколь и Пеноплэкс — российские компании. Материалы части зарубежных фирм делают на территории нашей страны.

Марка	Стоимость м3, рубли
XPS Технониколь CARBON ECO SP	5 000
URSA XPS N-III	4 300
Стайрофоам 300 А‒120	4 600
Пеноплэкс ГЕО	5 000

Устройство утепленного финского основания

Популярный утепленный финский фундамент, технология которого довольно проста, имеет ряд особенностей. Для правильной укладки такого базиса необходимо выполнять определенные процедуры, именно от них будет зависеть качество основания. Порядок действий следующий:

1. Для начала понадобится выбрать место, где будут проводиться строительные работы.
2. При выборе строительства участка обязательно нужно учитывать тип рельефа и его особенности.
3. Выполняется разметка местности. Ее нужно делать с запасом примерно в 50 см.
4. Удаляется плодородный слой грунта.
5. Вырывается котлован с глубиной равной уровню песчаной подушки и подходящей для слоя подсыпки.
6. Осуществляется монтаж дренажной системы.
7. Под подушку производится установка гидроизоляционного слоя и его армирование.
8. Выполняется монтаж опалубки.
9. Проводятся все коммуникации.
10. Заливается плитный участок.

Устройство утепленного финского фундаментаИсточник uteplenieplus.ru

Все эти работы нужно выполнять с большой ответственностью, так как от них зависит качество основания и всей постройки. При возникновении любых возможных осложнений лучше всего незамедлительно обратиться за помощью к специалистам.

Разметка и вырывание котлована

При разметке финского базиса понадобится учитывать те же факторы, что и при строительстве мелкозаглубленного ленточного основания:

• Нужно учесть расстояние до соседской территории, проезжей части, наружных коммуникаций.
• Разметка выполняется с помощью специальных колышков. Между ними натягивается лента или шнур.

Разметка фундаментаИсточник grounde.ru

Возведение на плодородном слое почвы категорически запрещено, так как на ней за несколько лет непременно произойдет усадка. Его понадобится полностью удалить. Также по периметру нужно будет вырыть траншеи, при выборе размера которых нужно учитывать следующие нюансы:

• Ширина ленты у подошвы должны быть примерно 0,6-0,8 м.
• Размер утеплителя под отмосткой будет варьироваться от 0,6 до 1,2 м.

Пучинистая почва для обратной засыпки использоваться не может, так что обычно она вывозится со строительного участка. Ямы вырываются под всеми несущими стенами, включая внутренние.

Обустройство дренажной системы

Дренаж будет размещаться по периметру ленты на уровне нижней части, для его монтажа расширять котлован не понадобится. Но понадобится углубить дно ямы на 50 см. Процесс дренирования выглядит следующим образом:

1. Во всех траншеях по периметру постройки создается уклон в общую сторону от 4 до 7 градусов.
2. На геотекстиль осуществляется укладка нерудного материала. Слои должны иметь толщину в 10 см, каждый из них тщательно утрамбовывается.
3. Производится гидроизоляция подошвы при помощи рулонного материла. Он укладывается в несколько слоев по бокам.

Дренажная системаИсточник ecoteploiso.ru

В некоторых случаях от дренажной системы можно будет отказаться. Она используется только в случае высокого уровня грунтовых вод.

Выполнение гидроизоляции

Хорошую эффективность и продолжительную службу способна обеспечить только объемная гидроизоляция. При монтаже несъемной опалубки, боковые части базиса останутся без должной защиты. В связи с этим рекомендуется использовать пенетрирующие добавки при замешивании бетонного раствора.

Гидроизоляция укладывается только по внешнему периметру основания. Лучше всего использовать наплавляемый или наклеиваемый вариант материала. Если применяется съемный вариант опалубки, базис может обрабатываться эпоксидными мастиками или облицовываться рулонным гидростеклоизолом. Сочетание этих способов позволит обеспечить срок службы конструкции на протяжении 70-80 лет.

Мембранная гидроизоляцияИсточник skelbiu.lt

Заливка плит

При толщине плит в 10-15 см и отсутствии больших нагрузок на конструкцию, будет достаточно одного армирующего пояса. Так как лента основания представляет собой решетку, конструкция предусматривает несколько отдельных стяжек в разных помещениях. Так что заливку за один раз можно будет произвести без особых проблем. Процедура бетонирования следующая:

1. Осуществляется закладка узлов для ввода коммуникаций, если они не были проведены преждевременно.
2. Производится укладка бетона от угла. Уплотнение выполняется при помощи специального вибратора.
3. Во время высыхания поверхность рекомендуется накрыть пленкой, чтобы обеспечить защиту от ветра и осадков. Также ее понадобится периодически увлажнять.

Заливка фундаментаИсточник dom-expert.by
