Геодезическая разбивочная основа для строительства — что это такое?

Виды геодезических работ

Геодезические работы необходимы для получения точных параметров при строительстве. К основной деятельности относится съемочный процесс, который предшествует проектированию.

После окончания съемки происходит построение модели, а также аналитика карты в цифровом формате. Кроме этого проводятся ещё некоторые виды работ, последовательность выполнения которых строго соблюдаются.

К геодезическим работам относятся такие виды деятельности:

Разметка площади, от которой зависит дальнейшее развитие проекта. Выполнение картографической схемы происходит в определенном масштабе и вычисления при таком виде работы важны для многоэтажной постройки, для изменения инженерных зданий, и озеленения улиц;
Разбивка территории для строительства необходима для того, чтобы разместить знаки, служащие контролем качества постройки на протяжении всего периода. Такое действие необходимо для чертежей, привязанных к уже имеющейся сети. Полученные результаты должны быть переданы подрядчику и подкреплены запиской и исходными координатами, чертежами с правильной маркировкой.
Контроль параметров сооружения производится на нескольких этапах строительства. Такая съемка позволяет периодически контролировать возводимые здания и их соответствие проекту.

При выполнении контроля в соответствии с требованиями ГОСТ есть диапазон небольших отклонений от установленной нормы.

Составление плана позволяет провести измерения подземной сети. Такое мероприятие необходимо для совмещения всех коммуникаций и обозначение их на карте, когда они уже будут не видны человеческому глазу.

Съемка позволяет увидеть стыковку всех инженерных сетей и проконтролировать их пересечение. Составленная карта дает возможность в будущем провести ремонт и возвести при необходимости дополнительное сооружение без нанесения вреда подземным коммуникациям.

Контроль возможного деформирования постройки производится на протяжении всего строительного процесса и после его окончания. Несколько этапов такой процедуры позволяют прогнозировать осадку здания, наклонение конструкции, крен фундамента. Этапы делятся на начальный, далее проводится через каждые 5 этажей – промежуточный, окончательный и эксплуатационный.

Контроль деформации проводится в двух спектрах, а именно: влияние новой постройки на соседние здания и наоборот. Для точного определения проблемы необходима топографическая съемка.

Важно! Геодезические работы, в особенности, касающиеся крупных построек и новых территорий, должны проводиться профессионалами и экономия бюджета в данном случае не имеет смысла. Все работы проводятся в несколько этапов, которые распределены на весь срок строительства. Есть определённые нормы и правила и следование им обязательно для всех строительных фирм

Есть определённые нормы и правила и следование им обязательно для всех строительных фирм.

Построение

Описание основы складывается из нескольких этапов, проведение каждого из которых должно выполняться с учетом существующих норм.

Так, такой процесс складывается из следующих этапов:

Составление плана построения основы;
Вынос определенных исполнителем разбивочных осей;
Формирование внешней разбивочной сети;
Вынос зоны закладки знаков.

Составление плана

Создание плана является начальным этапом осуществления построения и осуществляется с учетом стадий проектирования и того, в какой очередности будет производиться возведение объектов.

Параллельно с этим следует учитывать:

Размещение уже имеющихся на площадке построек и тех, которые планируются к прокладке согласно утвержденным проектам строительства;
Обеспечение сохранности тех знаков, которые являются фиксирующими пунктами;
Температурные и другие процессы, которые могут оказать неблагоприятное воздействие на возводимый объект или прокладываемую коммуникацию, в связи с чем процесс эксплуатации может быть затруднен и, впоследствии, невозможен ввиду утраты необходимых характеристик сооружения;
Необходимость применения разбивочной основы уже в процессе осуществления эксплуатации здания, а также проведения работ по расширению, реконструкции с изменением определенных параметров или перестройки.

Вынос в натуру

Для достижения одной из основных целей – создания разбивочной оси осуществляется вынос в натуру осей, которые будут характеризоваться как разбивочные.

Кроме того, такие работы производятся для достижения задачи по переносу разбивочных осей в натуру.

При осуществлении выноса в натуру центральных разбивочных основ сооружения, они формируются в таком виде:

Красных линий или других обозначений, принятых в строительстве;
Любых типов геодезической сетки или строительной. При этом масштаб может приниматься 50, 100 или 200 метров.

Внешняя разбивка

Формирование внешней разбивочной сети осуществляют посредством отображения геодезической сетки. Все имеющиеся ее пункты фиксируют относительно выноса оси, отдельно выделяют углы, которые образованы посредством пересечения осей, выступающих главными.

Также при обозначении внешней разбивочной оси учитывают следующее:

Необходимость формирования наружной сети;
Потребность основания высотной сетки не менее, чем в 2 репера;
В зависимости от параметров возводимых зданий или прокладываемых коммуникаций обеспечение требования по совмещению пунктов нивелирной и плановой разбивочной сети.

Отдельным моментом будет являться формирование высотной геодезической разбивочной основы– такой процесс осуществляется посредством согласования с условиями нормативных документов, которые были оформлены с учетом распорядка возведения и утвержденных параметров здания или коммуникаций.

Для того, чтобы осуществить проверку качества выстроенной высотной ГРО применяется методика определенных расчетов с учетом инженерных критериев, при осуществлении которых во внимание принимаются специальные условия по допуску к дальнейшим работам, что были согласованы с планом строительства

Вынос зоны закладки знаков

Вынос такой зоны осуществляется с соблюдением требования того, что он должен быть отображен в генплане. Параллельно с этим зону закладки также требуется размещать и в тех чертежах, которые требуются с целью отображения всех сооружений, согласно предполагаемого их расположения.

Общие положения

Выделим некоторые важные моменты в соответствии с ГОСТ Р 51872-2002:

Документация составляется по результатам исполнительной съемки (п.3.2).
Документация составляется на все виды подземных и надземных инженерных сетей, а также другие элементы, обязательность составления документации на которые установлена действующими нормативными документами, проектом, проектом производства работ, в том числе геодезических, инструкциями и правилами органов надзора, ведомств, территориальных инженерных служб и эксплуатирующих организаций (п.3.3).
Состав исполнительных схем по объекту строительства устанавливается на основании требований действующих нормативных документов, требований органов государственного надзора, технадзора заказчика, авторского надзора проектной организации с учетом рекомендаций приложения А (п.4.1) .
На исполнительных схемах указываются разбиваемые в натуре оси, элементы, геометрические параметры, характеризующие их действительные размеры и положение в плане и по высоте (п.4.2).
Исполнительная схема подписывается исполнителем, ответственным производителем работ по объекту и руководителем строительной (монтажной) организации. В случае выполнения исполнительной съемки сторонней организацией схема подписывается также руководителем этой организации или уполномоченным им лицом (п.4.10).
Исполнительная схема геодезической разбивочной основы фиксирует действительные значения привязок и отметок знаков закрепления пунктов основы Схема должна содержать: схему вынесенных в натуру точек, осей и установленных знаков закрепления с необходимыми привязками; сведения о способе закрепления точек и конструкции знаков (п.4.11).
Исполнительные чертежи составляются на все виды надземных инженерных сетей. Исполнительные чертежи сетей внутри зданий составляются в случае необходимости по требованию технадзора заказчика, авторского надзора проектной организации, территориальных инженерных служб и эксплуатирующих организаций (п.5.1.1).
В состав документации по подземным инженерным сетям включаются: исполнительные чертежи; продольные профили по оси сети (если они входят в состав проекта); схемы сварных стыков трубопроводов; каталоги координат выходов, углов поворота и створных точек сети (при ее аналитической привязке); полевые геодезические материалы исполнительной съемки (п.5.2.1).
Контроль документации является обязанностью заказчика объекта строительства, если иное не установлено решениями местных органов исполнительной власти или соглашениями между участниками инвестиционного процесса (п.6.3).
Оригиналы документации, кроме документации по подземным инженерным сетям, хранятся организацией — исполнителем работ вместе с полевыми материалами исполнительных съемок в соответствии с правилами архивного хранения. Оригиналы исполнительных чертежей, продольных профилей и каталогов координат подземных сетей хранятся территориальными организациями — держателями геодезических фондов в соответствий с правилами Роскартографии. Оригиналы схем сварных стыков трубопроводов подземных сетей хранятся эксплуатирующими организациями. Полевые материалы исполнительных съемок подземных сетей хранятся организацией — исполнителем съемок или передаются ею организации — производителю строительно-монтажных работ (п.7.1) .

Копии документации передаются эксплуатирующим, контролирующим, изыскательским и другим заинтересованным организациям в соответствии с положениями действующих законодательных актов, нормативных документов, инструкций и правил органов надзора, ведомств, территориальных инженерных служб и эксплуатирующих организаций (п.7.2).

Как выполняется этап подготовки

На данном этапе геодезисты начинают изучение материалов картографии и всей документации. Все необходимые данные, полученные из документов, используются в дальнейшем для подготовки рабочих чертежей. Причем обязательному изучению подлежат места, где расположены пункты геодезической сети. Только к ним будет обеспечиваться привязка пунктов основы. Последняя обеспечивает в дальнейшем заданную точность.

В рабочем чертеже отражаются элементы, требуемые для перенесения в натуру. В основе данной разработки будет генеральный план застройки участка местности. Если на местности плотная застройка, то в учет принимаются все существующие объекты, в их числе запроектированные, которые расположены рядом со строящимся зданием.

При подготовке рабочих чертежей геодезистами учитывается ряд данных:

Размещение участка строительства, в том числе прохождение систем жизнеобеспечения.
Места расположения существующих объектов.
Как выполнить размещение знаков ГРО, чтобы их сохранность на протяжении всех работ была обеспечена.
Влияние факторов окружающей среды и возможные аварии на качество геодезической разбивочной оси.
Порядок использования ГРО в период эксплуатации или реконструкции ОКСа.

Какие бывают виды геодезических работ — 5 основных видов

Помимо попутных геодезических работ проделываются и предваряющие строительство изыскания. Это основополагающие операции с землей, благодаря которым и закладывается фундамент будущего сооружения.

Одновременно с возведением зданий проводятся контрольные замеры и наблюдения за деформацией грунта, что также нуждается в геодезическом контроле земляных участков.

Вид 1. Топографо-геодезические работы

Выполнение картографических схем предопределяет всю дальнейшую часть проекта производства. Съемка местности ведется в одном из утвержденных масштабов.

Вычисления при топографических работах в крупных масштабах производятся для определенных участков строительства, при многоэтажной застройке, для переустройства инженерных сооружений, при озеленении кварталов городов и прочее.

Мелкие масштабы применяются для создания планов:

населенных пунктов;
горнодобывающих предприятий;
транспортных узлов;
промышленных объектов;
и других крупных сооружений.

Специальный материал на эту тему читайте в статье «Топографический план».

Вид 2. Разбивочные работы

Предназначены для создания основы геодезических знаков, привязанных к государственной геодезической сети. Такие знаки ставятся и сохраняются весь период строительства, обеспечивая полевой контроль качества застройки.

Подразумевается также создание разбивочных чертежей, привязка к существующей сети и вынос в натуру основных осей сооружения.

Результаты работ передаются подрядчику, сопровождаемые пояснительной запиской, схемой исходных координат, чертежом закрепленных геодезических знаков и соответствующей их маркировкой.

Вид 3. Исполнительная геодезическая съемка

Такой вид работ проводится на протяжении всего строительства. Съёмка контролирует возводимые конструкции и их местоположение согласно проекту. Эта работа даёт наглядное представление о соответствии выполненного и запланированного производства

Особое внимание уделяется частям зданий, отвечающим за устойчивость и соответствие всего сооружения предыдущим разбивочным работам

Также измеряются допустимые отклонения от норм строительно-проектной документации и соответствие требованиям ГОСТ.

По результатам исполнительной съемки формируется акт приема-передачи строительно-монтажных работ.

Вид 4. Мониторинг деформативности и смещаемости возводимых конструкций

Наблюдение за искажением сооружений проводится на всем протяжении строительства и даже после его окончания.

Мониторинг принято подразделять на несколько этапов: начальный (при возведении фундамента), выше нуля (или каждые 5 этажей), окончательный (по завершении строительства), гарантийный и эксплуатационный (обусловлены материалами и назначением объекта).

Основные моменты измерений:

крен и прогиб фундамента;
осадка сооружения;
крен конструкций;
отклонение от монолита частей сооружения.

Наблюдение за деформацией ведется в двух аспектах: мониторинг влияния возводимого сооружения на уже имеющиеся здания и влияние этих зданий на возводимое сооружение. Для этого и ведется топографическая съемка.

Вид 5. Контрольная съемка подземных сетей

Гарантировать, как просядет здание после окончания постройки, почти невозможно. Слишком много непредсказуемых факторов влияния — от человеческого, до природного. Именно поэтому проводятся постоянные измерения подземных сетей.

Съемка подземных сетей ведется для конечной фиксации всех коммуникаций, колодцев, канализации, дренажа, а также их свойств (диаметра, уклона, глубины залегания) после того, как они будут скрыты от человеческого глаза.

Важный момент для подземной съемки — пересечение и стыковка с другими инженерными сетями. В контрольную схему вносятся все точки, привязанные к геодезической сети, чтобы в дальнейшем проводить ремонт и возводить дополнительные сооружения без причинения вреда скрытым коммуникациям.

На основе выполненных геодезических работ составляется ситуационный план.

Инструменты для геодезии

При работе на площадках геодезисты используют специализированные инструменты. С их помощью делаются точные расчёты, производятся замеры с соблюдением необходимо масштаба.

К таким инструментам относятся:

Нивелир – это прибор, применяемый для измерения точек объекта во время строительства.
Тахеометр – инструмент для снятия размеров высоты и углов точек в пространстве. Часто используется электронное устройство, которое запоминает сведения, а затем отправляет их на компьютер.
Теодолит – это прибор для замера углов. Он может быть оптическим и электронным. Для того чтобы надёжно установить его, необходимо иметь специальный штатив.

Геодезические работы это метод точного проектирования. Их задача вынести сооружение максимально правильно в натуру. Все измерения вносятся в специальную геодезическую документацию, которая ведётся с момента начала строительства и до стадии введения сооружения в эксплуатацию.

Области применения геодезических изысканий

После проведения таких работ можно получить информацию о фундаменте и о его несущих способностях, что дает возможность проектировки устойчивого здания.

Выполнение геодезических работ проводится в таких случаях:

при необходимости прокладки дорог и коммуникаций;
при строительстве зданий любого назначения;
для установки соответствия территории согласно документам;
при внесении изменений в план и благоустройстве территории;
для получения права на земельную площадь.

При помощи геодезии люди получают возможность изучить планету в целом и на определённой местности, благоустроить территорию.

Из этого вытекают основные задачи, которые решает данная наука:

Подбор оптимального места для объекта возможен благодаря геодезии. При такой задаче местность исследуется полностью. Для этого подготавливается схема с определением залежей горных пород, которые дают понятие о составе необходимого фундамента. Иногда исследование приводит к такому решению, как перенос строительства или полная его отмена.
Привязка дополнительных построек к зданию возможна, благодаря геодезическим изысканиям, они помогают достраивать и перестраивать уже существующие сооружения. Строительство в мире достаточно развито и под это отведена огромная территория земной планеты. При отсутствии такой науки все имеющиеся постройки могли бы рухнуть.
Обозначение местности на картах проводится с помощью топографии, что дает возможность получить точные определения всех имеющихся объектов и коммуникаций на ней.
Изучение смещения земной коры проводится с помощью высшей геодезии, и она определяет сейсмичность конкретной территории, подверженность её деформациям. Здесь глубоко изучаются все факторы, которые могут повлиять на климатические основы планеты, в том числе отливы и приливы.

Важно! Выбирая компанию для геодезических работ при землеустройстве, следует обращать внимание на длительность её существования и опыт. Такой показатель может гарантировать высокий уровень знаний в этой области. Компания, имеющая хороший рейтинг, предоставляет полный пакет услуг для проведения работ

Компания, имеющая хороший рейтинг, предоставляет полный пакет услуг для проведения работ

В нынешнее время чаще всего используются цифровые и лазерные технологии, говорящие о современности конкретного предприятия

Компания, имеющая хороший рейтинг, предоставляет полный пакет услуг для проведения работ. В нынешнее время чаще всего используются цифровые и лазерные технологии, говорящие о современности конкретного предприятия.

Осмотр, освидетельствование и приемка котлована

Приемка результатов геодезической разбивочной основы

Перед началом строительства ГРО, подготовленная геодезистами, должна быть принята уполномоченными лицами в виде акта освидетельствования геодезической разбивочной основы. Этот акт должен быть составлен как минимум в 2 экземплярах: для подрядчика, ответственного за строительство объекта, и для заказчика.

Сведения, указываемые в акте освидетельствования ГРО

Сначала нужно указать в шапке акта, по какому объекту строительства составлялась геодезическая разбивка. Для этого прописывается наименование и точный адрес места будущей стройки.

Затем заполняются сведения о заказчике. Если заказчик является юридическим лицом, необходимо указать его наименование, ОГРН, ИНН, сведения о государственной регистрации (дата выдачи и номер свидетельства), а также телефон и почтовый адрес. Физическим лицам нужно написать ФИО, данные паспорта и место регистрации, а также телефон.

Аналогичные данные указываются и о подрядчике.

Затем в акт освидетельствования ГРО необходимо прописать сведения, касающиеся лица, которое осуществляло и отвечало за процесс подготовки документации по строительному проекту.

После этого нужно указать наименование лица и другие требующиеся сведения о нём, которое выполняло работу по построению ГРО.

В основной части акта освидетельствования ГРО в первую очередь указывается её номер и дата проведения освидетельствования. Затем указываются должности и инициалы представителей заказчика; подрядчика; органа, занимающегося задачами строительного контроля; лица, занимавшегося проектной документацией; лица, разработавшего ГРО. В акте прописывается, что эти лица рассмотрели документацию по ГРО на объект строительства, а затем осмотрели знаки, которые были закреплены на местности. Отмечается, если знаки проходят проверку, что они соответствуют государственным техническим регламентам и выполнены с необходимой точностью в измерениях и построении. При необходимости указываются дополнительные сведения.

В заключительной части акта необходимо отметить количество экземпляров, в котором он был составлен, указать приложения (схемы и чертежи), использовавшиеся при освидетельствовании, и затем присутствовавшие на поверке лица должны поставить свои подписи.

После этого объект будущего строительства официально допускается к началу строительных работ.

Что такое Геоподоснова и насколько важен этот документ при проектировании земельного участка, вы можете узнать здесь

Как выполняется этап подготовки

На данном этапе геодезисты начинают изучение материалов картографии и всей документации. Все необходимые данные, полученные из документов, используются в дальнейшем для подготовки рабочих чертежей. Причем обязательному изучению подлежат места, где расположены пункты геодезической сети. Только к ним будет обеспечиваться привязка пунктов основы. Последняя обеспечивает в дальнейшем заданную точность.

В рабочем чертеже отражаются элементы, требуемые для перенесения в натуру. В основе данной разработки будет генеральный план застройки участка местности. Если на местности плотная застройка, то в учет принимаются все существующие объекты, в их числе запроектированные, которые расположены рядом со строящимся зданием.

При подготовке рабочих чертежей геодезистами учитывается ряд данных:

Размещение участка строительства, в том числе прохождение систем жизнеобеспечения.
Места расположения существующих объектов.
Как выполнить размещение знаков ГРО, чтобы их сохранность на протяжении всех работ была обеспечена.
Влияние факторов окружающей среды и возможные аварии на качество геодезической разбивочной оси.
Порядок использования ГРО в период эксплуатации или реконструкции ОКСа.

Правила безопасности

Техника безопасности при выполнении геодезических работ требует соблюдения строгих правил:

работать в данной сфере могут люди, которые прошли инструктаж;
при проведении работ следует учитывать близость расположения транспорта и его движение, это касается и техники на стройплощадках. Для слежения за безопасностью на площадке находится специальный работник;
создавая котлован необходимо использовать крепление для стенок и не производить подкопы;
рядом с работающим экскаватором геодезические изыскания не проводятся, также запрещено размещение приборов под его стрелой;
возле котлована, имеющего откосы, а также в районе нависшего грунта работы проводить запрещено;
чтобы предотвратить электрический травматизм, нельзя проводить исследование на участках с подогревом электроприборами. В данном случае необходимо отключать электропитание.

Исходная основа для георабот при землеустройстве

Все инженерно-геодезические изыскания на строительных площадках проводят в соответствии с пунктами государственной геодезической сети.

Они служат основой для:

Создания топографических съёмок и планов;
Составления технической документации;
Мониторинга сооружений и их оснований.

При отсутствии качественной геодезической основы, невозможно создать топографический план или обеспечить геодезическое сопровождение строительства.

Равномерно распределенная на местности совокупность закрепленных геодезических пунктов всех типов является общей государственной геодезической сетью. Каждый из них является элементом общего государственного свода данных для изучения и разметки земной поверхности.

Государственная гео сеть — это сложная ступенчатая структура разных классов точности. Её фундаментальным пунктом является астрономо-геодезическая сеть. Именно на её основе и строят остальные типы сетей. Для геодезических работ при землеустройстве используют сети 3 и 4 класса точности.

Все капитальные объекты строят на основе топографического плана, который вычерчивают на основе топографической съёмки выбранного объекта.
Главная особенность любого топографического плана — определение высоты заданной точки относительно общего рельефа местности.
Топографический план обязательно учитывает искажения земной поверхности.
Более подробную информацию о видах, назначении и способе составления такой карты можно прочесть тут.

Окончательный проект обязательно привязывают к существующей системе координат. Например, к ГГС.

Создание

Геодезическую основу строительства создают на этапе предварительной подготовки площадки. При её отсутствии становится невозможным контроль над всеми этапами строительства.

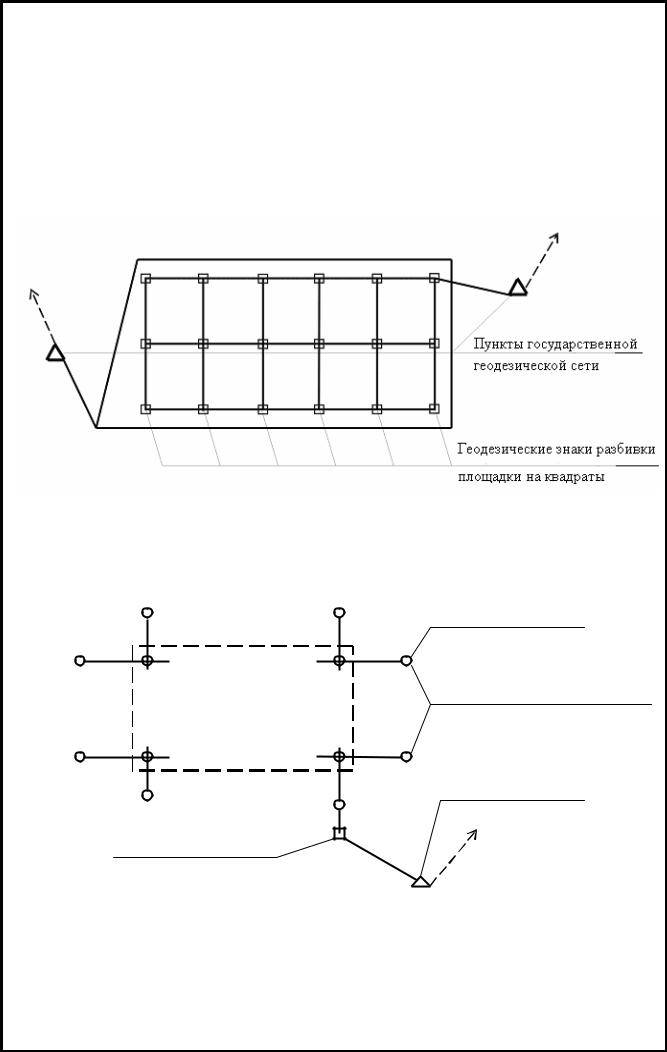

Основу разбивочной сети составляют квадраты и прямоугольники. В свою очередь, их разделяют на основные и дополнительные фигуры.

Длина сторон главных фигур находится в диапазоне 200-400м, второстепенных — 20-40 м. Стороны квадратов всегда параллельны осям воздвигаемых сооружений. Все возводимые объекты располагают внутри фигур данной сетки.

На местность выносят исходные направления проекта. Руководствуясь ими, на всей площадке маркируют распределительную строительную сеть. Места пересечения маркируют физическими отметками, например, обрезками рельсов или заполненными цементом трубами. При монтаже их капитально фиксируют.

При переносе на местность осей планируемых строений в качестве разбивочной основы сетки используют метод прямоугольных координат.

Высотную отметку любого строительного репера получают обязательно от маркеров геодезической сети государственного или местного значения.

Приемка-передача между заказчиком и подрядчиком

За создание геодезической разбивочной основы ответственность несет заказчик. Период создания — до начала капитальных строительных работ. В срок, не менее, чем за 10 дней, он обязуется передать строительно-монтажной организации (подрядчику) техническую документацию на геодезическую основу и на закрепленные на стройплощадке знаки.

За физическую сохранность, устойчивость и правильное месторасположение строительных знаков после осуществления процесса приемки-передачи отвечает компания-застройщик.

В составе проекта геодезической разбивочной основы должны присутствовать:

Чертежи — разбивочный и существующих геодезических знаков;
Каталог маркировок исходных пунктов;
Каталог координат проекта;
Пояснительная записка, обосновывающая точность построения.

Приемку проекта геодезической разбивочной основы перед строительством в обязательном порядке оформляют актом согласно приложению 12 СНиП 3.01.03-84.

Заключение

Геодезическая основа дает возможность правильно расположить здание на территории площадки. Также, обязательной геодезической проверке подлежат оси инженерных коммуникаций, которые проходят по участку.

Именно на основании геодезической основы строительства в последствие можно проводить контроль всех этапов строительства и будущей деформации здания в процессе эксплуатации.

Геодезическая разбивочная основа
