Пример самостоятельного расчёта ширины ленточного фундамента
Для чего необходима правильная глубина
Глубина фундамента под дом не всегда должна быть слишком глубокой. Опытные профессионалы, рекомендуют руководствоваться внешним видом почвенного покрова, где планируется строительство.
Если на участке присутствуют оползни и повышенное движение грунтовых вод, то выходом из этой ситуации будет укрепление самого почвенного покрова. Для этого используют смесь жидкого стекла, смешанную в равных пропорциях с водой.
После этого участок вокруг фундамента обильно поливают полученным раствором. Влажную почву, необходимо быстро утрамбовать.

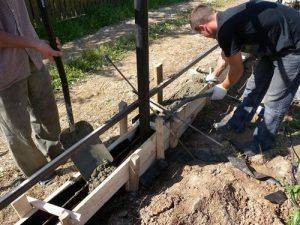

Глубина фундамента под забор должна составлять около 30% от величины будущего изделия. Не стоит делать слишком глубокую яму. В данном случае это не понадобится. В условиях с рыхлой почвой глубина должна быть около 50% от высоты будущего забора.
В некоторых случаях применяют специализированные химические реагенты, которые выливают в заранее приготовленные скважины. Такие методики, помогают укрепить слабые почвенные покровы.
Смоляные компоненты в составе жидкости, выступают в качестве силикатизаторов. Они удерживают песчаные частицы и крупные фракции минералов. На фото глубины фундамента запечатлён внешний вид почвы, после химического укрепления.
Разновидности ФМЗ
Ленточный
Является наиболее популярным в дачном строительстве, а также у индивидуальных застройщиков ведущих строительные работы собственными силами. Используется он как для строительства деревянных, так и более тяжелых каменных сооружений. Такая мелкозаглубленная конструкция — это равномерно нагруженная стенами сооружения непрерывная полоса бетона. Возможно несколько вариантов ее строительства:
- железобетонная блочная с верхним армирующим поясом;
- ж/б блочная с нижним и верхним армирующими поясами;
- монолитная с двумя арматурными поясами;
- сборно-монолитная с выпусками арматуры.
Столбчатые ФМЗ
Может быть применена как при строительстве деревянных, брусовых, кирпичных, так и каменных зданий. Состоит она из столбов, которые устанавливаются под каждым углом дома, а также в местах соединения внутренних и наружных стен. «Шаг» между столбами не должен превышать 2 метров.
Для возведения мелкозаглубленного столбчатого основания делают котлован, глубина которого должна быть около 1 метра, после чего в него укладываются кольца из железобетона, уплотняемые впоследствии песком и закрываются бетонными плитами. Ростверк монтируют на эти плиты.

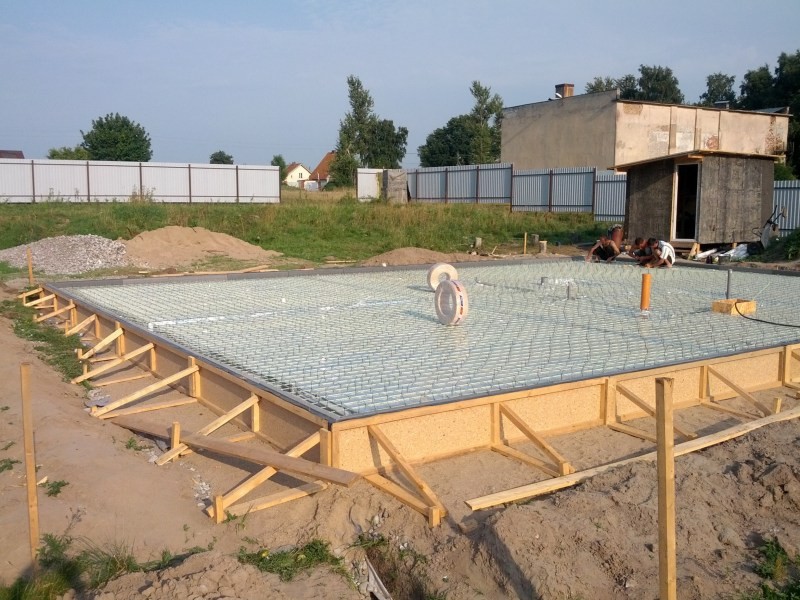

Плитный ФМЗ
Выстраивается как плита из железобетона, толщиной от 20 до 30 см, на которой и возводится здание. Этот вид схож с ленточным. Главное различие состоит в жестком армировании всей плоскости плиты, амортизирующей любые нагрузки связанные с движением грунтов.
Монолитный фундамент
Наиболее надежный, который может быть использован на любых типах почв, кроме участков, имеющих уклоны. Все участки соединены в одну жесткую раму, равномерно передающую все нагрузки на площадь подошвы, что значительно снижает их негативное воздействие.
Недостатком является большие затраты материальных и трудовых ресурсов, а также довольно трудоемкий подготовительный процесс.
Калькулятор онлайн расчета ленточного фундамента
Такой онлайн-калькулятор дает возможность правильно рассчитать параметры будущего фундамента. С его помощью можно определить:
- площадь основания фундамента;
- объем необходимой бетонной смеси;
- армирование (вес, длина, диаметр);
- площадь опалубки и количество материалов для ее сооружения;
- площадь всех поверхностей, что поможет определиться с количеством гидроизоляции;
- подсчет затрат на стройматериалы.
К тому же, при помощи этой программы, можно получить не только расчет фундамента, но и его чертеж.
Онлайн-калькулятор рассчитывает цену щебня и песка за одну тонну, а поставщики указывают стоимость этих материалов за один кубический метр. Так что затраты на эти материалы придется подсчитать ручным способом.
Как планировка дома оказывает влияние на глубину заложения фундамента
На расчет глубины фундаментной основы оказывают влияние такие особенности планировки и внутреннего устройства, как:
- присутствие и расположение подвала;
- глубина заложения фундаментных оснований соседних строений. Если такие строения есть;
- подземные коммуникационные трассы и глубина их расположения.
Если в планах застройщика имеется подвал или приямок, то глубину фундамента нужно закладывать не менее 0,4 м. ниже уровня пола в них. Заложения участков планируемого фундамента рекомендуется выполнять на разных уровнях.
Если так расположить фундамент возможности нет, то переходы с уровня на уровень рекомендуют делать ступенями. Высота каждой ступеньки должна равняться фундаментному блоку.
Это сохранит трубы от давления на них фундаментного основания, а само основание не окажется на сыпучих грунтах, использовавшихся для подушки коммуникационных линий.
Зависимость между глубиной заложения ленты, грунтовыми водами и промерзанием почвы
Чтоб подсчитать глубину промерзания почвы используют формулу:
где Mt – коэффициент, который равен средним температурам (ниже нуля) за зимний месяц в необходимом районе, их выбирают по СНиП. Если эти данные неизвестны для региона, в котором происходит строительство, то их определают исходя из сведений гидрометеорологической станции, расположенной в таких же климатических условиях.
d0 – значение, принимается равным, м, для:
суглинков, глины– 0,23;
мелкого и пылеватого песка – 0,28;
крупнообломочных грунтов, крупных и средней крупности песков – 0,30;
супеси – 0,34.
После получения результата можно определиться с глубиной ленты, она должна быть больше на 15-20 см. полученного численного значения из вышеуказанной формулы. Подсчитав глубину фундамента, нужно выяснить, будут ли подземные воды омывать наш фундамент, для этого находят уровень, на котором они расположены. Для определения уровня подземных вод используют данные кратковременных наблюдений, иногда даже разовые замеры глубины подземных вод.
Посмотрите видео, на какую глубину стоит заглублять фундамент при наличии рядом вод.

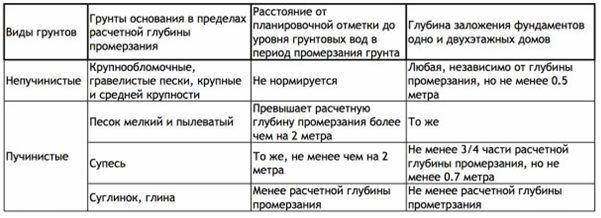

Выяснив уровень грунтовых вод и глубину промерзания почвы, из таблицы 1 находим рекомендуемую глубину заложения фундамента. Проектирование фундамента описано в СНиП 2.02.01-83*.
Рекомендуемая глубина заложения ленты
Особенности бетонной подготовки
Основные положения, содержащиеся в строительных нормах и своде правил, связанные с выполнением подушки на базе тощего бетона:
- Допускается применение раствора маркой М50 и выше. Для выполнения работ используется тощий бетон, представляющий собой разновидность цементного раствора, в котором содержится не более 6% цемента класса В15. Роль наполнителя играют песок и гравий.
- Залитый массив для плит фундамента или монолитной основы должен выходить за уровень подземной части конструкции и возвышаться над ней на 100-150 мм, что обеспечивается конструкцией заблаговременно подготовленной опалубки.
- Раствор заливается на предварительно выполненную щебеночно-песчаную основу.
- Удаление воздушных пузырьков производится путем трамбования смеси.
- Защита от обезвоживания поверхности обеспечивается полиэтиленовой пленкой, которой в первые дни накрывают залитую поверхность.
Можно ли выполнять подбетонку без армирования? Какая рекомендуемая строительными нормами толщина подбетонки, выполненной без усиления? Строительные правила допускают такой вариант, для которого толщина слоя бетонного массива составляет 150-200 мм.
При обустройстве армированной основы под фундамент свод правил разрешает уменьшенную высоту основы. Толщина слоя в этом случае составляет 60-100 мм. На размер влияют масса строения, уровень залегания грунтовых вод, тип почвы.
Строительные требования предусматривают минимальную высоту бетонного слоя, который должен возвышаться над поверхностью грунта не меньше, чем на 15 см
Выбор основания для жилого дома
Строительство любого здания, частного или промышленного, начинается с закладки фундамента. При этом правильный расчет и соблюдение всех технологических особенностей при возведении строения — залог его прочности и долгого срока службы. При этом современные технологии позволяют использовать различные типы фундаментов. Их выбор зависит от особенностей почвы, заложенных габаритов здания, применяемых в строительстве материалов, природных условий, линии залегания грунтовых вод. Так, глубина ленточного фундамента для дома из пеноблоков будет отличаться от параметров для деревянного дом с мансардой или фундамента для дома из бруса.
При учете всех факторов конструкция фундамента должна выдержать массу всего строения и иметь запас прочности на случай возникновения непредвиденных дополнительных воздействий, например, подтоплений, сильного мороза, вспучивания почвы. Кроме того к таким факторам можно отнести изменение веса вследствие дополнительной отделки как внутри, так и снаружи здания, перепланировок, достраивания этажами и прилегающими конструкциями, задержания большого объема снега на крыше. Оптимальная глубина фундамента жилого дома должна подбираться для каждого типа строения индивидуально.
Одноэтажного
В качестве фундамента для одноэтажного дома можно выбрать любой тип: ленточный, столбчатый, свайный, монолитный. Далее более подробно про типы ленточного основания под одноэтажный дом. В качестве материала для его устройства выбирают из ассортимента: бетонная смесь, кирпич, ФБС блоки. Применение бетонного основания требует заливать раствор в один прием, не допуская швов за минимальное количество времени.
Возводя ленточный фундамент под дом жилой нужно учесть следующие параметры:
- Минимальная глубина ленточного фундамента для одноэтажного дома мелкозаглубленного типа 50-70 см. Такой фундамент применим для строений без подвала на достаточно устойчивом грунте.
- Заглубленный фундамент уходит вглубь земли в среднем на 1,5 м. На его заглубление влияет уровень промерзания, который должен находиться выше опоры на 0,2 м. При этом ленточный фундамент разной ширины траншеи рассчитывают на основании данных о полной нагрузке на основание как для обычного дома, так и для дома с мансардой. Чаще всего копается 40-50 см.
Двухэтажного
Несмотря на большой спектр выбора типов фундаментов, в качестве оснований для строительства двухэтажного дома советуют применять ленточный тип. Обустройство ленточного фундамента для двухэтажного дома обосновано при использовании в качестве материала стен кирпича или пеноблока. Такой выбор обусловлен рядом преимуществ перед другими фундаментами:
- Стойкий к деформационным нагрузкам (не трескается, не осыпается, не рвется) при соблюдении технологии возведения;
- Прост в монтаже и уходе;
- Обладает высокими прочностными характеристиками и несущими способностями;
- Применение ленточного фундамента под любую планировку, так как повторяет контур будущего здания.
Какая будет глубина ленточного фундамента для двухэтажного дома, определяется на основании таких факторов, как уровень промерзания почвы и общий вес конструкции, воздействующий на основание. Перед тем, как приступить к монтажу, делают расчет глубины заложения и ширины ленточного фундамента. При этом минимальная ширина будет у железобетона, а максимальная под дом из камня.
Наряду с остальными параметрами высота фундамента над землей еще один обязательный к расчету фактор. Высота ленточного фундамента для дома из бруса составляет в среднем от 0,35 до 0,4 м. при использовании кирпича или газобетона этот параметр начинается от 0,2 м.
Из статьи следует вывод, что обустройство ленточного фундамента требует проведения анализа состояния почвы, определения уровня промерзания и глубины пролегания грунтовых вод. Такая процедура позволит максимально точно рассчитать все необходимые габариты фундамента для обеспечения прочности и долговечности здания. Ленточный фундамент для деревянного дома будет менее затратным, чем основание под дом из кирпича. При проведении расчета показателя глубины ленточного фундамента онлайн калькулятор придет на помощь частному застройщику.
Влияние грунтовых вод
Грунтовые воды оказывают на фундамент резко отрицательное воздействие. Они способствуют разрушению бетона при заморозках, коррозии металлических элементов, по капиллярам проникают в стеновые конструкции и понемногу разрушают постройку.
При создании проекта необходимо подробно выяснить о глубине, мощности водоносных пластов, уточнить, имеются ли сезонные колебания их уровня. При наличии опасных количеств или резких перепадов уровней, следует обеспечить отвод влаги, дренировать траншею или использовать другие средства для решения вопроса.
В крайнем случае, следует рассмотреть другой вариант конструкции фундамента.
Разметка участка
Включает следующие этапы:
Учитывая границы участка, расположение соседей, ставят колышек. Он определяет первый угол здания. Здесь используют отвес, чтобы соблюсти вертикаль.
Привязав к колышку плотную веревку, натягивают ее и перпендикулярно к нему намечают второй и третий угол.
Из второго, а затем третьего получают четвертый колышек. Все их выставляют строго под углом 90 градусов. Так получают наружные стены дома.
Чтобы проверить, нет ли перекоса у фундамента, измеряют все диагонали. Их величина должна совпадать.
Натянутые веревки не снимают, потому что на основании их делают разметку всех внутренних стен комнат и других помещений, устанавливая везде дополнительные колышки и натягивая веревки.
Таким образом, получают схему будущего фундамента.
Особенности устройства мелкозаглубленного фундамента
Специалисты советуют не устраивать мелкозаглубленный высокий фундамент, так как это делает его слишком жестким. К тому же, это ведет к перерасходу арматуры и бетона. Более низкий фундамент вполне справится с возложенными на него нагрузками и будет достаточно экономичным и надежным.
Когда решается вопрос, какая глубина ленточного фундамента под дом оптимальна, стоит подумать об утеплении мелкозаглубленного фундамента. Правильно сделанная тепло- и гидроизоляция может существенно сэкономить средства, одновременно создав надежное основание под дом.
Мелкозаглубленные фундаменты специально спроектированы для частных малоэтажных построек. Это, на сегодняшний день, самый распространенный вид фундаментов в частном домостроении.
Благодаря высокой прочности железобетона глубина залегания подошвы монолитного ленточного мелкозаглубленного фундамента может быть в пределах 50 см от поверхности земли. Но к этому значению следует добавлять высоту песчаной подушки, которая не должна быть менее 20 см.
Подушку делают из крупного песка, гравия или их смеси. Количество песка и гравия в процентном отношении должно быть 40: 60.
Высота фундамента над землей может варьироваться в пределах 40-50 см, в итоге, общая высота фундамента будет не выше одного метра. Для одноэтажных домов такого фундамента вполне достаточно, но для двухэтажных коттеджей и выше нужен фундамент усиленный и более глубокого залегания.
Как рассчитать, на сколько заглублять?
Толщина ленточного фундамента
Конструкционно для железобетонных балок минимальная ширина допускается 15 см, а для ленточных фундаментов (которые представляют из себя свободнолежащие балки на упругом основании) рекомендуется ширина не менее 25 см для легких садовых построек, и ширина не менее 30 см для дачных домов. Ширина ленточного мелкозаглубленного фундамента не может быть меньше ширины опираемой на нее стены.
Однако, кроме конструкционных ограничений есть еще и требования задаваемые несущими способностями подлежащих под фундаментами грунтов. Удельная нагрузка от здания на единицу площади не должна превышать 70% от несущей способности грунта. Регулировать величину нагрузки можно с помощью площади опоры фундамента на грунт. Чем больше площадь опоры — тем меньше удельная нагрузка, передаваемая на грунт.
Методика ориентировочного расчета минимальной достаточной ширины мелкозаглубленного ленточного фундамента. Данная методика определения минимальной достаточной ширины мелкозаглубленного ленточного фундамента основана на представлении о том, что величина удельной нагрузки на единицу площади подлежащего под фундаментом грунта должна быть меньше несущей способности (расчетного сопротивления основания) подлежащего под фундаментом грунта. Разница между нагрузкой от дома и несущей способностью грунта должна быть как минимум на 30 процентов больше в пользу несущей способности грунтов (коэффициент запаса прочности для бетонных конструкций, отливаемых на стройплощадке с удельном всеом менее 1600 кг/м3). Чтобы не утомлять наиболее нетерпеливых читателей, спешащих наконец без лишних сантиментов узнать минимальную достаточную ширину мелкозаглубленного ленточного фундамента, мы публикуем таблицу основанную на данных Британских государственных строительных норм Building Regulations Approved Document A: 2010, 2E3. Британское архитектурное ведомство рассчитало за нас все заранее, а мы постарались немного усреднить и адаптировать представленные данные, чтобы сделать представление данных удобнее:
Теперь, наиболее рисковые и менее любопытные читатели могут бежать отливать свой мелкозаглубленный монолитный ленточный фундамент, а остальные могут узнать, как британцы получили эти данные, и сделать свой собственный более точный расчет для своего собственного дома, чтобы не попасть впросак.
Для выяснения минимальной достаточной ширины мелкозаглубленного ленточного фундамента исходя из несущей способности подлежащих грунтов, необходимо решить уравнение:
| Мертвый вес здания + Полезный вес мебели и оборудования + Снеговая нагрузка + Ветровая нагрузка | х 1,3 = | Ширина фундамента х Длина фундамента х Расчетное сопротивление грунта |
Мертвый вес здания — это сумма весов всех строительных элементов конструкции дома. Чтобы расчитать их нужно воспользоваться следующими таблицами:
| Таблица №5 Нагрузка от 1 м2 стены зданий | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Таблица №6 Нагрузка от 1 м2 перекрытий пролетом до 4, 5 м
|
Влияющие условия
Заливка ленты фундамента
Построить ленточный фундамент можно, если не вступают в противоречие следующие показатели:
- Суммарный вес дома (нагрузка на площадь основания);
- Полная высота строения (от низа ленты до конька крыши);
- Площадь опоры (по наружному периметру);
- Предполагаемое использование пространства внутри ленты (подвал, засыпка);
- Геологические характеристики участка;
- Климатические условия;
- Плотность окружающей застройки.
Первые четыре условия задаются застройщиком при проектировании. По ВСН 29-85 учитывается длина стороны ленты. На слабо пучинистых грунтах она не может превышать 30 м. С нарастанием показателя пучинистости, длина, соответственно, уменьшается до 25, 20 и 15 м.
Порядок устройства фундамента
Ленточный фундамент после того как расчёт произведён, и соответствует СНиП, обустраивается в определённой последовательности.
- Строительная площадка освобождается от гумусного слоя, который выносится не менее 1,5 метра за периметр контура. Проводится выравнивание площадки.
- Выполняется разметка траншеи с установкой колышков по нивелиру или с применением подручных средств.
- Выполняется траншея, внизу устраивается подушка против пучения из крупного песка.
- Заливается слой гидроизоляции из бетона низкой марки, чтобы в дальнейшем не уходило цементное молочко вглубь.
- Устанавливается опалубка, как требует расчет. При этом стенки сбитых щитов укрепляются и стягиваются изнутри, чтобы не произошло распирания стенок бетоном при заливке.
- Устанавливается предварительно подготовленный арматурный каркас.
- Заливается бетон и застывает в течение двух недель.
- Разбирается опалубка, и засыпаются грунтом все пазухи между монолитом и грунтом.
При обустройстве фундамента все работы по установке опалубки должны учитывать, что во время заливания, бетон распирает стенки и может разрушить плохо укреплённую конструкцию.
Доска на опалубку используется обрезная, толщиной в 40 мм. Детали для укрепления называют хомуты, распорки, подпорки.
Две недели необходимо для того чтобы фундамент набрал 70% заявленной прочности. В дальнейшем можно начать возведение фасада, зная, что с ростом стен фундамент будет укрепляться ещё две недели.
Изготовление опалубки
Доска на опалубку используется обрезная, толщиной в 40 мм. Детали для укрепления называют хомуты, распорки, подпорки. Направляющие устанавливают на дно траншеи. Потребность в строительном материале заложена в расчет при проектировании. Собирается опалубка согласно СНиП на гвозди длиной в 150 мм, которые забиваются изнутри, а снаружи не загибаются. Это позволяет позже использовать ценный материал для деревянных стропил или зашивки фронтонов. Несъёмная опалубка используется при поверхностных грунтовых водах.
Определение глубины заложения фундамента
Расчет глубины фундамента
К сожалению, не у всех появляется возможность в виду занятости, нанять профессиональных специалистов, которые сами смогут рассчитать глубину фундамента.
Сейчас, чтобы нанять таких людей потребуется достаточное количество средств, и это еще несмотря на траты строительства.
Рассмотрим следующую формулу, по которой можно самостоятельно выполнить расчет, выглядит она следующим образом: dfn=d0*Mt, df=kh*dfn, где:
- dfn — это глубина промерзания грунта
- df — это глубина промерзания породы
- Mt — сумма температур на каждый месяц
- d0 — это значение, которое можно определить по особенностям грунта К примеру, если это суглинка — то ее значение 0.23м, если дисперсного грунта будет 0.34м.
- kh — это тепловой фактор, на которые влияют показатели характеристик конкретного здания.
То, что описано выше, использовать и применять желательно, но все таки одно лишь значение глубины промерзания недостаточно, ведь это не единственное, что может повлиять глубину заложения фундамента.
Фундамент столбчатый сильнее подвергается внешним воздействиям и пучинистости почвы. Поэтому копать следует на 300 мм ниже отметки промерзания на таком типе грунта, а вот при непучинистой породе, глубину можно рассчитывать имея в виду вид самой почву.
При плиточном виде фундамента, здесь уже возможно не копать до уровня промерзания, но тут делают гидроизоляцию. Незаглубленный вид требует опускать не менее уровня грунта.
Способы закладки фундамента
Здание должно равномерно передавать нагрузку своему основанию, которое, в свою очередь, размеренно возлагает её на грунт. Итак, чтобы избежать вышесказанных ошибок, желательно учесть все факторы для того, чтобы понять, какая глубина ленточного фундамента наиболее оптимальная для вашего случая.
- Свойства почвы. Сюда входят тип грунта, его пучинистость, уровень и толщина глубины промерзания.
- Уровень грунтовых вод.
- Примерная нагрузка здания на фундамент, его тяжеловесность.
Считается, что в России закладывать фундамент нужно минимум на глубину 0,5 метров.
В зависимости от типа почвы и материала, из которого планируется создавать дом, можно выделить ленточные фундаменты
Мелкозаглубленные
Возможность не слишком углубляться в землю, определена тем, что способный регулярно нести немалую нагрузку слой почвы, значительно не меняющий своих свойств под влиянием действующих на него факторов, находится близко к поверхности, при этом исключается возможность появления факторов, действие которых заставит несущий слой деформироваться. Это возможно лишь при непучинистых и слабопучинистых видах почв (пески, например). Небольшое заглубление возможно из-за того, что грунт либо не пучинится вообще, либо это происходит равномерно, что безопасно для целостности вашей постройки.
Такая основа больше подходит лёгким постройкам – деревянным, небольшим кирпичным, пенобетонным и тому подобным. Также недопустимо наличие грунтовых вод вблизи поверхности. Если все эти условия выполняются, то вы везунчик! У вас есть шанс сэкономить время, деньги и силы. Вам не нужно учитывать уровень промерзания земли под вами, высчитывать уровень грунтовых вод и проводить другие вычислительные мероприятия. Главное – убрать растительный слой земли, добраться до прочного выносливого слоя и нагружать его воплощением вашего творчества – фундаментом, а затем и постройкой.
Глубина заложения такого ленточного фундамента колеблется от 50 до 70 сантиметров.
Если поверхность скальная, без возможности углубления, фундамент кладётся на верхний найденный прочный несущий слой грунта.
Заглубленные

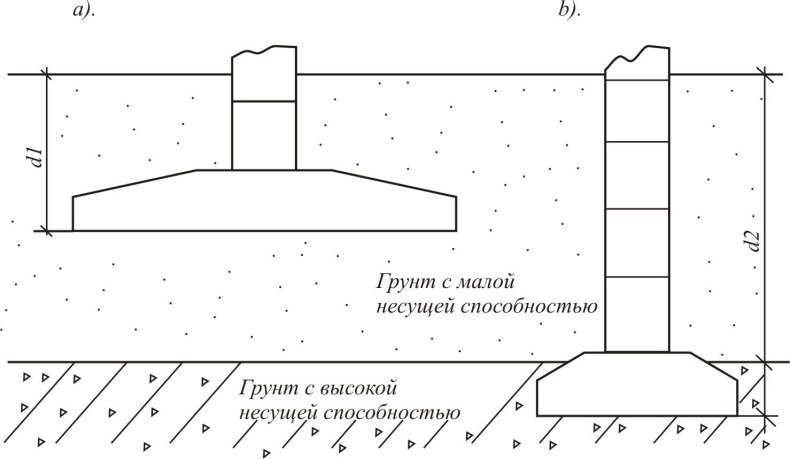

Если же вы проживаете на пучинистой почве (глины, суглины, супеси и др.), собираетесь строить довольно тяжёлое здание с массивными элементами, хотите обустроить подвал (не обязательно всё сразу), то наиболее хороший для вас вариант – заглубленный ленточный фундамент.
Здесь дела обстоят несколько сложнее. Но не отчаивайтесь! После определенных подсчётов вы найдёте свою идеальную глубину.
Для начала необходимо провести небольшое расследование. Нужно узнать глубину промерзания грунта и высоту нахождения грунтовых вод. Это и будет определяющим фактором.
Глубина промерзания может определяться книжками и табличками, которые подскажут её значение для любого района Отечества. Уровень грунтовых вод же придётся измерить самостоятельно. Для этого нужно пробурить скважину 2,5-3 метра и опустить туда трубу. В течение года необходимо наблюдать, насколько могут воды подняться.
Если они постоянно находятся ниже глубины промерзания грунта более чем на 2 метра, то траншеи под основу дома следует углублять минимум на 3/4 рассчитанной глубины промерзания, от 70 сантиметров.
Если же грунтовые воды превышают эту отметку, то стоит закладывать ленточный фундамент на глубину промерзания плюс 20-30 сантиметров.
Глубина траншей под внутренними стенами может отличаться от глубины для внешнего контура. В этом нет ничего страшного.
Расчет ширины подошвы
При расчете фундамента по несущей способности ключевым параметром будет несущая способность грунта. По сути, данный расчет сводится к расчету минимальной площади опирания конструкции на грунт, при которой пространственные характеристики фундамента будут находиться в заданных рамках в течение всего срока эксплуатации здания при заданной массе. В зависимости от ширины фундамента можно изменить удельное давление здания на грунт, и поскольку периметр конструкции нам известен сразу, надо определить минимально возможную ширину ленты.
Рассчитывается она по следующей формуле.
, где В — требуемая ширина подошвы фундамента, L – длина всей ленты по периметру и внутренних несущих стен, R – несущая способность грунта (значение из таблицы), Р – масса дома с учетом всех нагрузок перемноженных на коэффициент запаса по несущей способности.
Как рассчитать глубину заложения
Как определить глубину заложения? Для этого лучше обратиться к специалистам для проведения геологического анализа участка. Если такие услуги не предусмотрены в статье расходов застройщика, то можно самостоятельно сделать расчет глубины заложения несколькими способами.
На какую глубину делать ленточный фундамент? В первую очередь рассчитать глубину позволит онлайн калькулятор. Для этого нужно зайти в специальное приложение, выбрать тип основания и особенность почвы, например, ленточный фундамент на глине, тип строения, например, сарай. Через несколько секунд можно узнать, сколько составит готовый показатель: ленточный фундамент для сарая — глубина заложения NNм.
Второй способ более времязатратный, так как все вычисления придется делать самостоятельно. Как рассчитать? Для этого нужно:
- Определить нормативную глубину промерзания dfn (м). Данные со значениями по типам грунтов (d0) можно найти в нормативной таблице. Затем нужно определить сумму абсолютных значений (Mt) в период понижения температуры, которую также можно найти в нормативных таблицах по регионам «Строительная климатология». Полученные данные подставляют в формулу: dfn= d0 * √ Mt.
- Определить расчетную глубину промерзания (df) можно по формуле: df= dfn * kh. При этом значение kh – коэффициента зависит от нескольких условий: тип сооружения, среднесуточная температура в помещении, примыкающем к фундаменту. Значение kh также берут из нормативных таблиц, учитывая все аспекты.
Таким образом, получают величину в метрах, соответствующую необходимой глубине заложения фундамента ленточного.
Ленточный фундамент: глубина заложения, таблицы и расчет
Ленточный фундамент – один из самых надежных и долговечных фундаментов в частном строительстве. Это обусловлено тем, что монолитная железобетонная лента способна выдерживать колоссальные нагрузки. Но, к сожалению, не все знают, что надежность такого фундамента во многом зависит от его глубины заложения в грунт.
Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.
Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.
Расчет арматурного каркаса и выбор схемы армирования
Для ленточного мелкозаглубленного фундамента принимается условие, что арматурная составляющая (суммарная площадь сечения каркаса) должна быть не менее 0,1% от площади сечения фундамента. Кроме диаметра арматурных прутьев определяется их количество. При длине стороны ленточного фундамента более 3 м для устойчивого восприятия нагрузок используется арматура диаметром не менее 10 мм. Арматурный каркас вяжется в два пояса.
Минимальный диаметр стержней арматуры при высоте фундамента более 0,5 м принимается от 8 мм. При расчете мелкозаглубленного фундамента для бани можно использовать специальные программы определения проектных сечений арматуры. Вязку прутьев необходимо производить строго под прямым углом. Концы стержней каркаса не должны доходить до краев фундамента на 5 см.
Баня на мелкозаглубленном фундаменте прослужит долго при правильном устройстве арматурного каркаса и подготовки бетонной смеси. Бетон для ленточного фундамента готовится с расчетом, чтобы цемента в составе было на 1/3 больше чем воды, а песка в 1,5 раза меньше количества гравия.
В данном варианте расчета фундамента мелкого заложения по несущей способности грунта используются основные принципы проектирования конструкции. Он позволяет с достаточной точностью определить значимые параметры будущего бетонного основания загородного дома. Подробный расчет мелкозаглубленного фундамента (плюс расчет осадки) должны выполнять специалисты профильной организации.
Фундаменты мелкого заложения, сплошные плиты
Фундаменты мелкого заложения применяют для зданий 2 и 3 категорий когда глубина промерзания низкая и заглублять подошву настолько экономически не целесообразно. Второй вариант — глубина сезонного промерзания ниже уровня грунтовых вод.
При этом, геология грунтов на участке должна позволять по природной несущей способности возводить мелко заглублённый фундамент.
Обустройство фундамента сплошной плиты по СП 50-101-2004.
Обустройство должно предусматривать дренаж, утепление отмостки, надёжную гидроизоляцию. Иногда заранее закладывается в проект усиление нижележащих грунтов методом инъекции цементным раствором, установка свай с целью удерживания фундамента от поднятия в случае вспучивания.
Эти меры достаточно эффективные, позволяют гарантировать долговечность фундамента до 50 лет. Расчёт заложения подошвы ведётся с учётом геологии распределения пластов грунта на участке.
Ширина фундамента зависит от несущей способности грунтов на которые он опирается и толщины кирпичной или блочной стены каркаса строения, расчётной по тепло потерям для данного климатического пояса.
Плитный монолитный фундамент рекомендуется возводить в густо застроенных городах и районах, например в Москве, где ограничена возможность копать глубокие котлованы. При соблюдении технологии строительства, плитный фундамент считается надёжнее других оснований.
Расчёт проводится по положениям СП 50-101-2004, сложен для не специалиста, выгоден по экономическим затратам, срокам возведения.
Таблица 3: нормативная глубина промерзания грунтов (м)
| Город | Мелкие пески | Глины, суглинки | Каменистый грунт | Крупные и средние пески |
| Москва | 1,64 | 1,35 | 2,00 | 1,76 |
| Владимир | 1,75 | 1,44 | 2,12 | 1,87 |
| Тверь | 1,67 | 1,37 | 2,03 | 1,79 |
| Калуга, Тула | 1,63 | 1,34 | 1,98 | 1,75 |
| Рязань | 1,72 | 1,41 | 2,09 | 1,84 |
| Ярославль | 1,80 | 1,48 | 2,19 | 1,93 |
| Вологда | 1,82 | 1,50 | 2,21 | 1,95 |
| Нижний Новгород, Самара | 1,81 | 1,49 | 2,20 | 1,94 |
| Санкт Петербург. Псков | 1,41 | 1,16 | 1,71 | 1,51 |
| Новгород | 1,49 | 1,22 | 1,82 | 1,60 |
| Петропавловск, Тобольск | 2,10 | 2,20 | ||
| Ульяновск, Ижевск, Казань | 1,70 | 1,76 | ||
| Астрахань, Ростов-на- Дону | 0,8 | 0,88 | ||
| Оренбург, Уфа | 1,80 | 1,98 | ||
| Орел, Брянск | 1,00 | 1,10 | ||
| Пенза | 1,40 | 1,54 | ||
| Липецк | 1,20 | 1,32 | ||
| Екатеринбург | 1,80 | 1,98 | ||
| Омск | 2,00 | 2,20 | ||
| Новосибирск | 2,20 | 2,42 | ||
| Сургут | 2,40 | 2,64 |
https://www.youtube.com/watch?v=B0qKNFeXRgo
Виды ленточного фундамента по способу устройства
Сбор нагрузок
В среднем, черепица оказывает 2-4% от общей постоянной нагрузки на фундамент, а стены и перекрытия – 96-98%.
Нагрузки могут быть разделены на 2 типа – постоянные и временные. Постоянные – это вес конструкции здания, а временные – это люди, мебель, осадки и прочее.
Для расчета можно воспользоваться таблицей:
Перед тем, как принять каждое значение к сведению, его надо перемножить с коэффициентом надежности. Для металлических изделий – это 1,05, для деревянных – 1,1, для ж\б заводских изделий – 1,2, для «самопальных» железобетонных изделий – 1,3. Полезную нагрузку умножаем на 1,2, а снеговую – на 1,4. Если кровля имеет уклон более 60 градусов, то нагрузка от снега не учитывается вообще.
