Пошаговая инструкция по самостоятельному изготовлению деревянной лестницы

Как самостоятельно рассчитать тетиву?

Перед тем, как сделать тетиву для лестницы, произведите ее расчет по формуле, которая будет зависеть от длины шага. Есть определенные правила, которых необходимо придерживаться в процесс проведения расчета:

Шаг человека имеет длину 63 см. Поэтому оптимальным соотношением в таком случае для расчета в формуле будут: глубина ступени плюс две высоты ступени, в результате — получим 66 см.
Комфортным углом наклона лестницы можно назвать 30-40 градусов.
Оптимальный размер глубины ступени – 28-30 см. Если же ваша тетива не сможет обеспечить нужную глубину, то ступень лучше сделать шире, таким образом, компенсируя недостаток.
Идеальная высота ступени – 15-20 см.

Если говорить о габаритах тетивы, то они напрямую зависят от длины будущего лестничного марша. Кроме того, существуют и стандартные параметры:

Опорная балка, имеющая ширину 90 см, должна иметь толщину, как минимум, 4 см. Подходящий уровень для прорезки пазов — 2-3 см.

Относительно тетивы ступени могут размещаться такими способами:

Отсутствие опорной линии. В данном случае пазы делаются открытыми.
С опорной линией. Здесь предполагается врезка закрытого типа.
Наличие опорной линии без врезок. В этой ситуации используется опорное крепление, уголки, накладки.

Особенности хребтовой конструкции

Хребтовый вид лестницы получил такое название из-за сходства с хребтом. Эта конструкция состоит из отдельных элементов, которые соединены последовательными вставками. Использование такой системы позволяет чередовать планировочные решения, что даёт возможность получить лестницу любой геометрии.

Среди планировочных решений можно выделить следующие виды лестниц:

поворотные;
спиральные;
с забежными ступенями;
прямые.

Форма ограждения повторяет конструкцию самой лестницы, что предусматривает необходимость использования гибких поручней. Изготовление такой системы обходится в 2 раза дороже классического варианта.

Строим лестницу

Теперь познакомимся с инструкцией по монтажу самой деревянной лестницы в доме. Чертеж готов, материалы и инструменты на месте, можно приступать. Монтаж лестницы своими руками производится в следующей последовательности:

Балку, которая предназначена для косоуров, обрезаем до длины будущей лестницы. Также с нижнего края обрезаем кусок толщиной в толщину одной проступи.

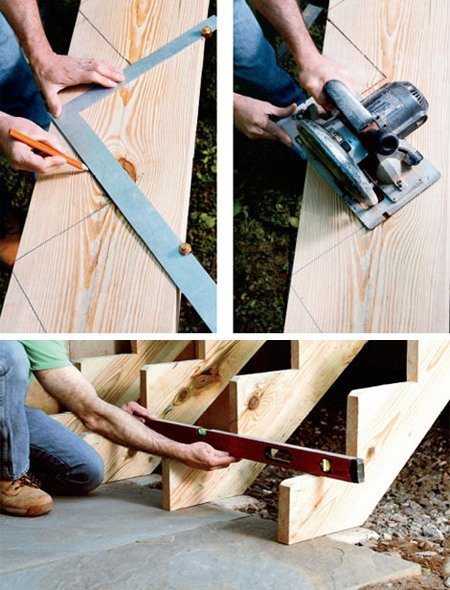

Следующим этапом будет пропилка в косоуре пространство для ступенек. На строительном угольнике выставляем высоту ступени и ширину проступи, и переносим эти параметры на балку. Затем выпиливаем лишнюю часть.
Теперь стоит приложить полученный косоур к своему месту. Его верхний край должен быть на уровне чистового пола второго этажа. А низ должен плотно упираться в пол первого этажа. Пока косоур стоит на своем месте, проверьте горизонтальность выпилов под ступеньки.
Когда первый косоур будет готов и идеально выверен, по его шаблону делается второй. Вообще, в зависимости от нагрузок и ширины лестницы, косоуров может быть и два, и три и больше.
Прошкурив оба косоура (или больше), их необходимо соединить между собой. Для этого делаем выпил сверху и снизу и прикрепляем к толстой балке анкерными болтами. Также, если есть такая возможность, крепим косоуры к стене.
Теперь берем доски, которые предназначены для подступенек, и распиливаем их согласно сделанным расчетом. Затем полученные заготовки тщательно шлифуем и крепим к косоурам при помощи саморезов.
Теперь настала очередь проступом. Доску также распиливают согласно чертежу и отшлифовывают. Затем наружный край каждой проступи необходимо профрейзировать, чтобы получилась полукруглая поверхность. Теперь крепим проступи к отведенным для них метам на саморезы.
Теперь крепим при помощи шпилек балясины и монтируем перила.

На этом сборка лестницы завершена. Осталось только покрыть все поверхности защитным слоем в виде лака. Если есть желание, то можно покрыть все поверхности краской.

Если есть желание соорудить лестницу из дерева в загородном доме своими руками, то это дело вполне осуществимо. Главное, все внимательно просчитать, сделать предварительный чертеж и подобрать хороший материал. А дальше немного усилия и потраченного времени и красивая и удобная деревянная лестница, сделанная своими руками, готова. Она наверняка украсит ваш дом и внесет в него уют и комфорт.

Сергеев Андрей Николаевич

Как сделать лестницу своими руками. Выбираем материалы

Основные этапы изготовления лестницы

Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров. На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.

Расчет ширины и высоты ступеней

Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.

Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.

Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)

При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее 1.9-2 метров.

Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13×24=312см.

Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.

Изготовление косоуров

В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых. Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.

Монтаж ступеней и перил при изготовлении деревянных лестниц своими руками

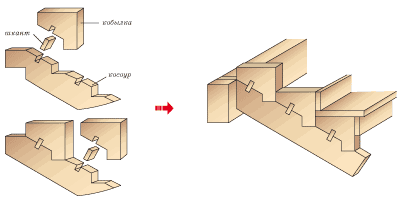

Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.

Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.

После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.

Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.

Винтовая лестница своими руками

Нормативные документы, в которых отражены требования, которым должны удовлетворять такие лестницы

Деревянная лестница приставная, в том числе сделанная своими руками, должна удовлетворять требованиям, отраженным в таких документах:

ГОСТ 24258-88 «Технические условия на средства подмащивания и временные конструкции»;
ГОСТ 26887-86 «Лестницы и площадки, используемые для монтажных и строительных работ».

Лестница будет устойчивее и безопаснее в использовании, если при ее изготовлении расположить боковины не параллельно друг другу, а сделать сходящимися кверху. Но в этом случае ступени будут неодинаковой длины, а значит, сделать расчеты и осуществить изготовление конструкции будет несколько сложнее. Взбираться вверх по такой конструкции или спускаться вниз правильнее и безопаснее, хватаясь или держась не за перекладины, а за тетивы.

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения. Желательно чтобы угол наклона лестницы вписывался в данный сектор.В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона
Количество ступеней нечетное.
Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
Высота перил 90-120 см.
Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Виды лестниц

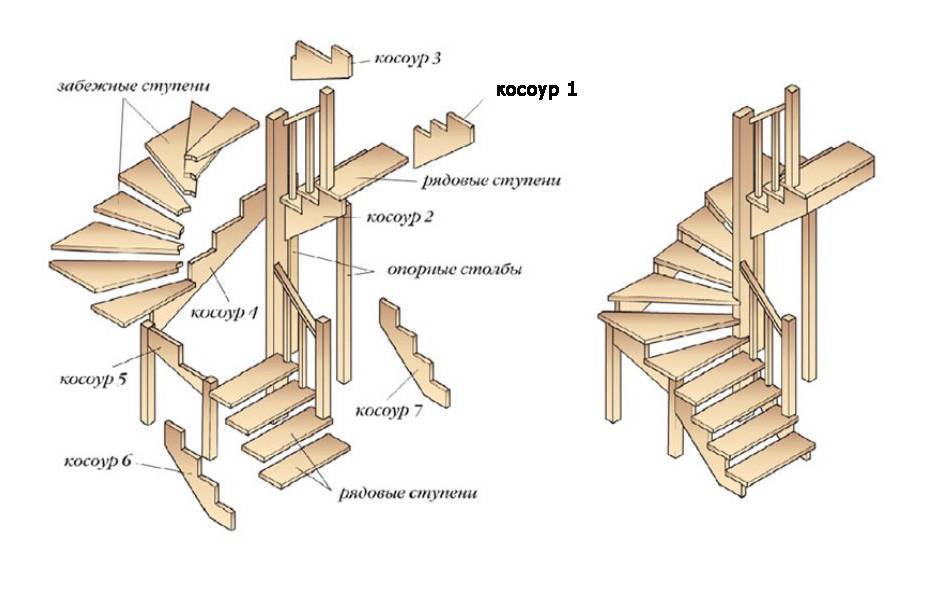

По своей конструкции лестницы подразделяются на множество видов и подвидов. Перед тем как начать строительство лестницы на второй этаж, необходимо определиться с ее типом, потому как их классификация идет по множеству признаков:

по назначению подразделяются на основные, которые используются регулярно в повседневной жизни; вспомогательные (к ним можно отнести лестницы для крыши, служебные и запасные лестницы). Выделяют также лестницы парадные, садово-парковые, движущиеся (эскалатор);

в зависимости от места расположения различают внутренние лестницы, уличные лестницы, внутриквартирные и внутридомовые;
по используемому материалу различают: деревянные (из дуба, сосны, бука, лиственницы, ясеня, кедра), бетонные (преимущественно из этого материала делаются лестницы в большинстве жилых и производственных помещениях), железобетонные, кирпичные, металлические, кованные, веревочные, из стекла и пластика, из естественных и искусственных камней; существуют также различные комбинированные варианты;
лестницы подразделяются по типу конструкции: косоур, тетива, на больцах, консольные лестницы (парящая лестница), модульная;
по наличию подступенка различают открытые, закрытые и полузакрытые лестницы;
по количеству и конфигурации маршей лестницы подразделяются на одномаршевые, многомаршевые, поворотные (поворотными можно сделать П-образные, Г-образные лестницы и винтовые межэтажные);

в зависимости от формы различают прямые, забежные ступени и ступенями под названием «гусиный шаг».

Лестница своими руками может стать украшением дома и предметом гордости. Ее создание – очень увлекательный процесс, а определение вида лестницы, которую вы хотите сделать, — самый начальный и очень важный этап строительства, который поможет вам наиболее полно сформировать представление о том, как должна выглядеть вся конструкция в целом.

Процесс обшивки металлоконструкции

Обшивка лестницы деревом своими руками не требует каких-то специфических умений, поэтому с данным процессом можно легко справиться, в случае соблюдения всех рекомендаций:

Первым делом необходимо закрепить все деревянные детали на лестнице из металла. Для этого их прикрепляют к каркасу с помощью саморезов и шупуроверта;В верхней части каркаса необходимо установить проступь из дерева, после чего монтируется подступенок;Подобным образом фиксируются аналогичные элементы на оставшихся ступенях;Чтобы увеличить безопасность передвижения по лестнице, желательно снять со всех деревянных элементов, установленных на ступени, фаску;Затем устанавливаются балясины, которые фиксируются шпильками;Точно так же необходимо облицевать и другие части металлоконструкции;На завершающем этапе работ дерево следует обработать антисептиком, после чего покрыть морилкой и залакировать.

Выбор древесины для изготовления

Дерево — самый распространенный материал для производства сооружений любой модификации и назначения. Материал для изготовления необходимо подбирать с учетом определенных характеристик древесины: породы, твердости, структуры готового материала, влажности и др.

Древесина делится на твердые, полутвердые и мягкие породы. Твердость породы дерева определяет значение, которое показывает: какое усилие необходимо применить для того, чтобы при помощи металлического инструмента одинаково вдавить выбранный образец древесины. Чем она мягче, тем глубже будет вмятина на поверхности.

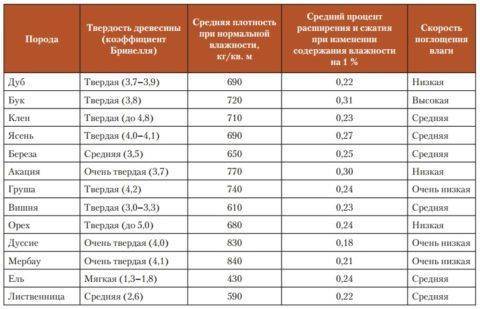

В лабораторных условиях твердость породы дерева определяют коэффициентом Бринелля. Ниже приведена таблица твердости наиболее известных пород дерева с учетом коэффициента Бринелля.

Породы дерева

На сегодняшний день самые популярные виды древесины для производства — это сосна, бук и дуб. Цена сосны выгодно отличается от стоимости ее ближайших конкурентов — дуба и бука. Необычайно красиво выглядят сооружения, изготовленные из вишни и ореха.

Инструкция :

Рекомендуется приобретать древесину и все комплектующие в одном месте. Тогда при изменении температурных параметров и влажностных режимов в период обработки, древесина и комплектующие будут выглядеть однотипно.
Допустимая влажность древесины составляет 8–12%.
Не рекомендуется сочетать породы дерева, имеющие неодинаковые физико-механические характеристики и разные показатели теплового расширения волокон. Несоблюдение этого пункта впоследствии приведет к деформации марша.

А вот на отделку марша эти требования не распространяются. Можно использовать любые породы дерева — лишь бы они смотрелись органично и красиво.

Например, можно соединить подступенки и ступени из различных по тону пород дерева. Резные балясины и поручни из различных оттенков древесины сделают лестницу нарядной и респектабельной.

Пример разноцветной отделки деревянной лестницы
