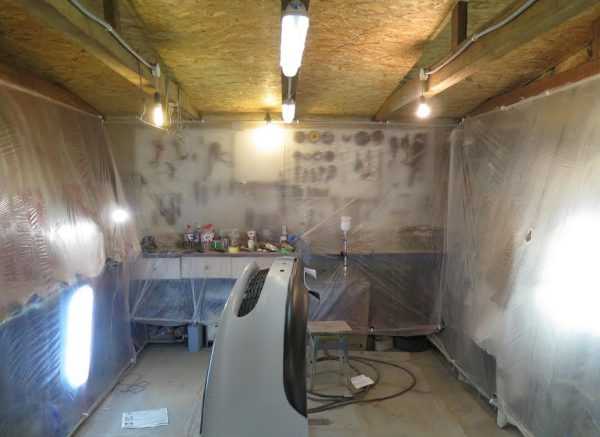

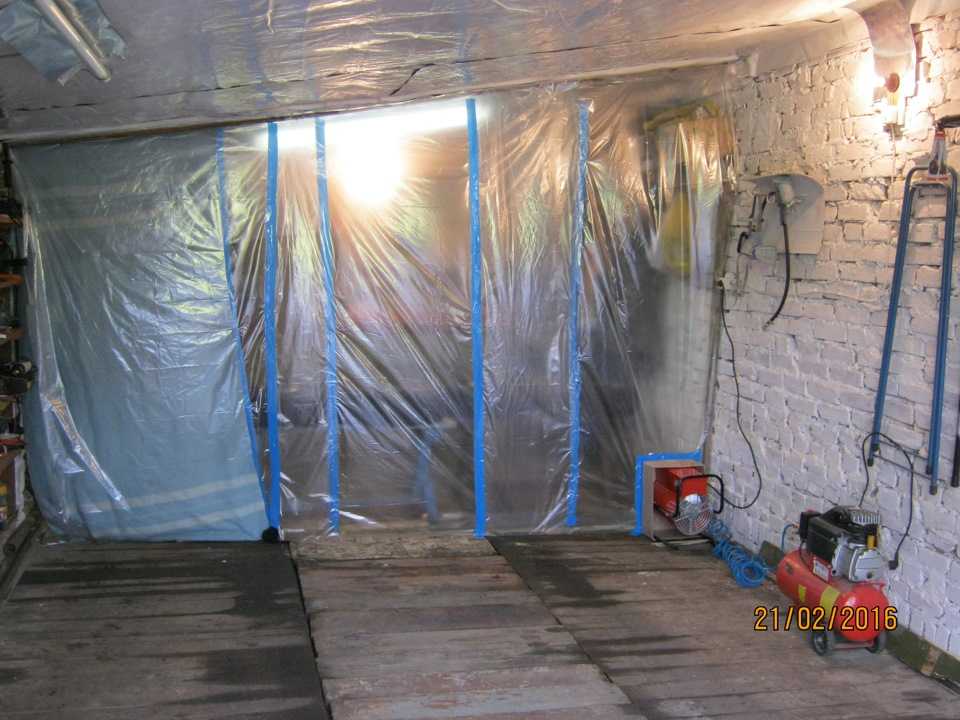

Покрасочная камера в гараже своими руками: Инструкции

Приступаем к покраске

Организация профессионального бокса для покраски автомобилей

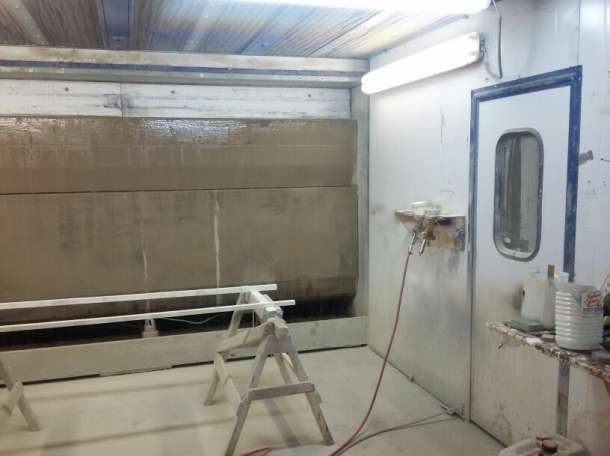

Как сделать камеру с водяной завесой

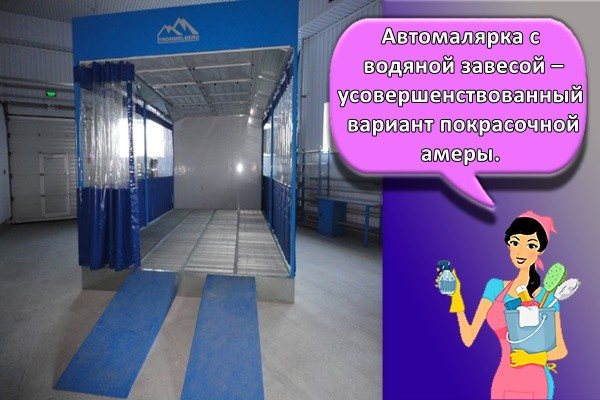

Автомалярка с водяной завесой – усовершенствованный вариант покрасочной камеры.

Когда вода распыляется, создается окрасочная дымка. Вентилятор, встроенный в потолок помещения, вращением лопастей разреживает воздух, всасывает загрязненные воздушные потоки через каналы в камере, находящиеся в нижней части завесы. На фронтальной части устройства накапливаются пылевые частицы и капли красителя, которые затем сливаются в специальную емкость. Загрязненные воздушные потоки, оказавшиеся во внутреннем секторе бокса, очищаются дополнительно.

Камеру с водяной завесой можно приобрести, а можно соорудить своими руками. Конструкция включает металлическую емкость, заполненную водой и накрытую решеткой, насос, панели регулировки процесса.

Из готовых изделий наиболее качественными считаются итальянские, создающие несколько каскадов воды. В покрасочных боксах от отечественных фирм для очищения воздуха используется оросительная система. А последняя фаза очистки подразумевает сухую фильтрацию.

https://youtube.com/watch?v=iZcSanSdXxk

Использование накопленного опыта

Специалисты в области покраски путем многократного использования тех или иных схем освещения, дают полезные советы по световому обустройству покрасочных помещений.

Вот наиболее приемлемые схемы освещения в камере для покраски:

  • потолочная;
  • потолочно-стеновая;
  • потолочно-переносная.

В каждой из этих схем есть свои положительные и негативные моменты. Так, например, потолочная схема, предполагающая крепление всех приборов для освещения к потолку, вполне может быть смонтирована без привлечения электромонтажников, своими руками. Но этот вид освещения будет недостаточным, если понадобится окрашивать поверхности в вертикальной плоскости.

Если помещение, где осуществляется покраска, не слишком большое, то вряд ли там получится прикрепить осветительные приборы по бокам (из-за отсутствия лишнего места).

Самым оптимальным в условиях проведения работ на профессиональном уровне является схема освещения с монтажом источников света на потолке и вдоль боковых стен.

Для безопасной работы в покрасочной камере необходимо использовать такие приборы, которые устойчивы к воздействию химических веществ и не взорвутся во время покраски

Краска, распыляемая внутри помещения, создает огнеопасную среду, поэтому к выбору средств освещения нужно подойти с особой тщательностью и вниманием

Определения и стандарты

Общая освещенность помещения должна составлять 1000 Lx и больше (1000-2000 Lx – естественная освещенность земли в пасмурный день), а освещенностью в 1000 Lx считается свет при котором, можно без усилия разобрать газетный шрифт. Освещенность рабочего места должна оставаться в диапазоне 500-1000 Lx, что является вполне выполнимым условием, учитывая, что в покрасочном помещении все равно придется расставить несколько источников света. Вычислить освещенность можно из данных о создаваемом лампой световом потоке: для всего помещения он не должен покидать пределов 500-2000 Lm, но для рабочей области этот диапазон немного уже (600-1200 Lm).

Иногда эти параметры указываются на коробках с лампами – при отсутствии таковых можно равняться на следующую световую отдачу: 1 Вт = 50 Lm для люминесцентной лампы, 1 Вт лампы = 13 Lm для лампы накаливания. Освещенность непосредственно под лампой вычисляется делением выдаваемого светового потока на расстояние до поверхности. К примеру, лампочка на 100 Вт дает ~1300 Lm (13*100) – на расстоянии 2 метра освещенность будет равна 650 Lx, но для получения общей освещенности потребуется цифру разделить еще и на площадь покрасочной камеры (27 Lm для стандартного гаража 6×4 с одной лампой 100 Вт на высоте 2 метра).

Как видно, одной 100-ваттной лампой обойтись с горем пополам можно (если стоять точно под ней), но поскольку своими руками в камеру обычно переоборудуется гаражное помещение, здесь же происходит подбор покрасочных материалов, т.е. функции колерной совмещаются с основным помещением. В колористике важна не сила света, а правильная цветопередача. Стандартные лампы накаливания задают цветовую температуру в 2000-3000 К, что попадает в категорию тепло-белого света, т.е. теплые оттенки видны лучше и кажутся насыщеннее. Рекомендуется выдерживать цветовую температуру основных, рабочих источников света в 5000 К – уровень, показать который могут люминесцентные лампы (~6000 K).

Индекс цветопередачи (Ra) напрямую не зависит от светильника, поэтому выбирать можно любой, подходящий по другим параметрам. Однако некоторые производители на источниках света указывают цветопередачу. Следует понимать, что достигается указанный показатель только при соблюдении определенных условий. Достаточной считается цветопередача 94-96%, однако показатель в 100% достигается уже при работе над поверхностью галогенной лампы. Другое дело, что галогенная лампа имеет низкую цветовую температуру (2500-3000 К), в результате чего «галогенный» свет немного подчеркивает теплые тона.

Западные производители, от продукции которых отечественным малярам пока никуда не деться, используют стандарты CIE, делящей искусственные источники света на шесть классов (A-F). Для освещения покрасочной камеры подходят светильники класса D, т.е. создающие освещенность, сравнимую с естественным дневным светом. Цифровой индекс означает цветовую температуру лампы: D55 – 5500 К, D65 – 6500 K и т.д.

Обустройство внутреннего пространства

Каким именно материалом можно покрыть поверхности стен? На протяжении многих лет использовалась вагонка. Специалисты не рекомендуют применять подобный отделочный материал, так как он быстро и легко воспламеняется.

В большинстве случаев при отделке помещения используют нержавеющий металл и негорючие изоляционные материалы. Подобное сочетание позволяет:

  • Обеспечить требуемую герметичность.
  • Обеспечить высокую степень пожарной безопасности.
  • Создать наиболее благоприятные условия для проведения работ.

Не стоит забывать о том, что в помещении запрещается использовать материалы, которые могут собирать пыль.

Кроме этого, уделяется внимание выбору краски, которая будет применяться для окрашивания стен и потолка. Рекомендуется использовать порошковую краску белого цвета. Она обеспечивает правильную цветопередачу, что существенно упростит задачу по покраске автомобиля

Она обеспечивает правильную цветопередачу, что существенно упростит задачу по покраске автомобиля.

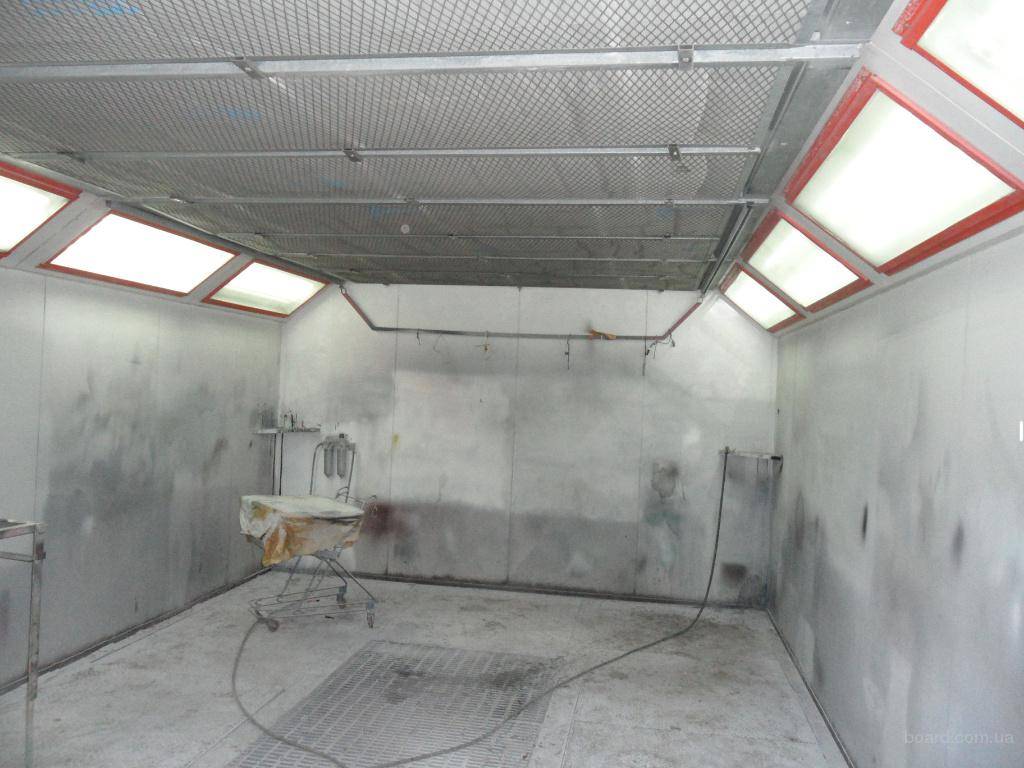

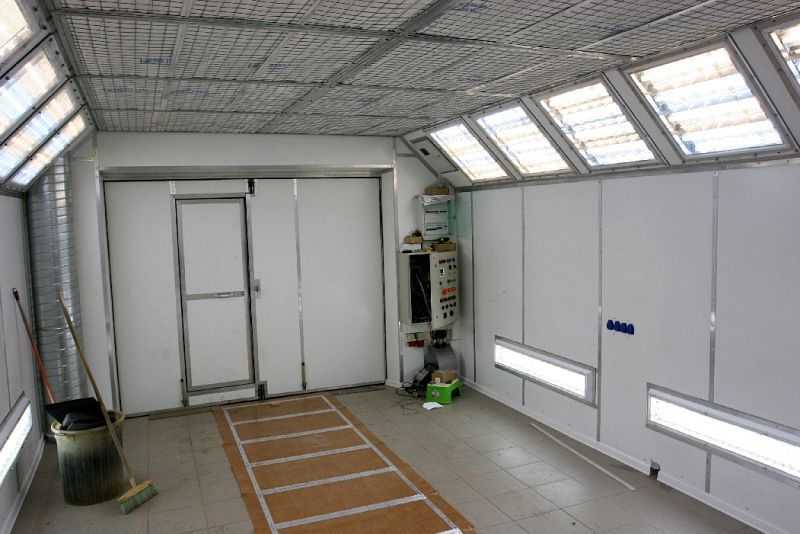

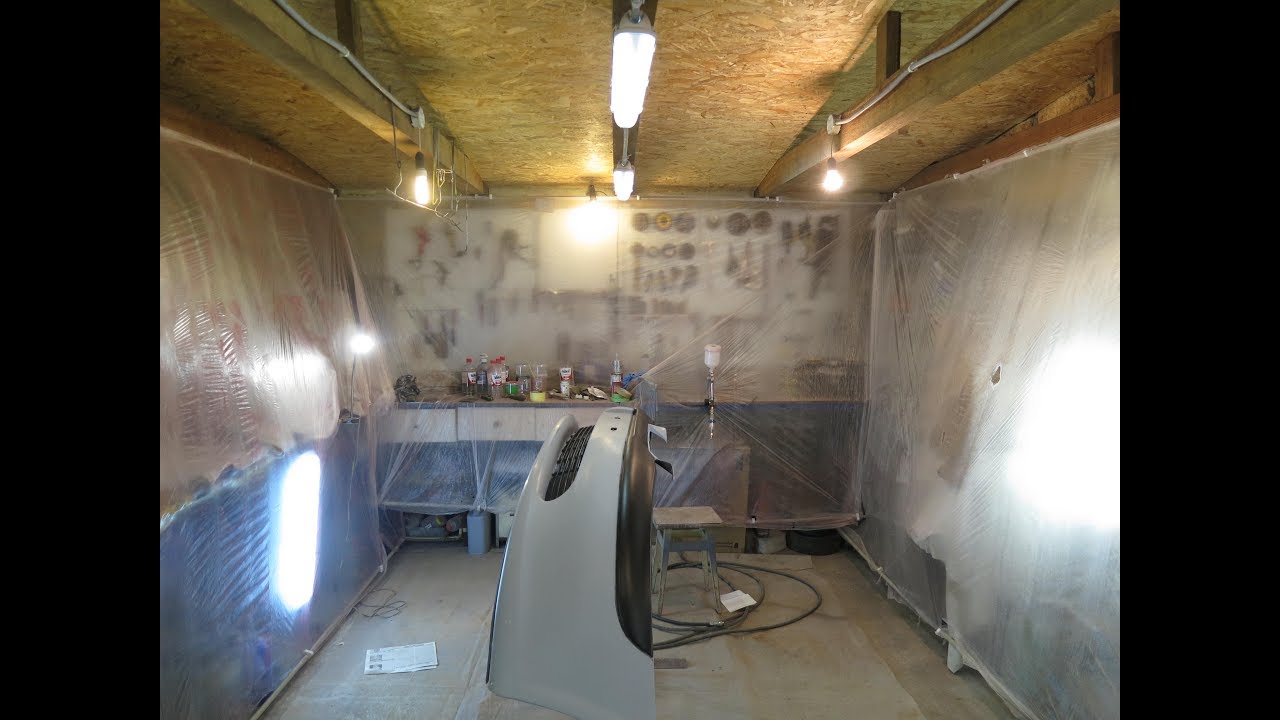

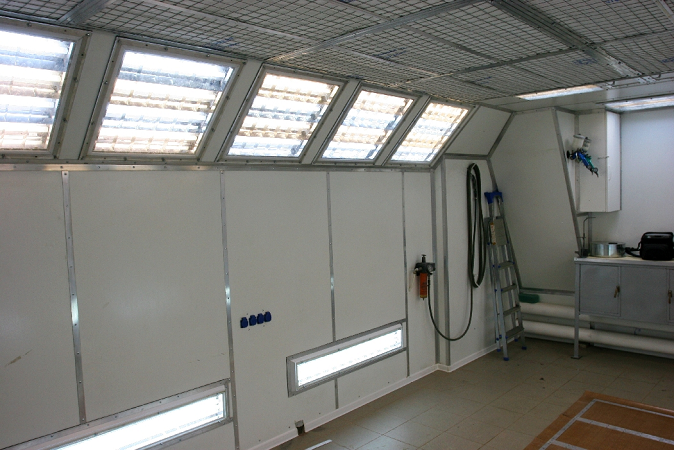

Правильное освещение

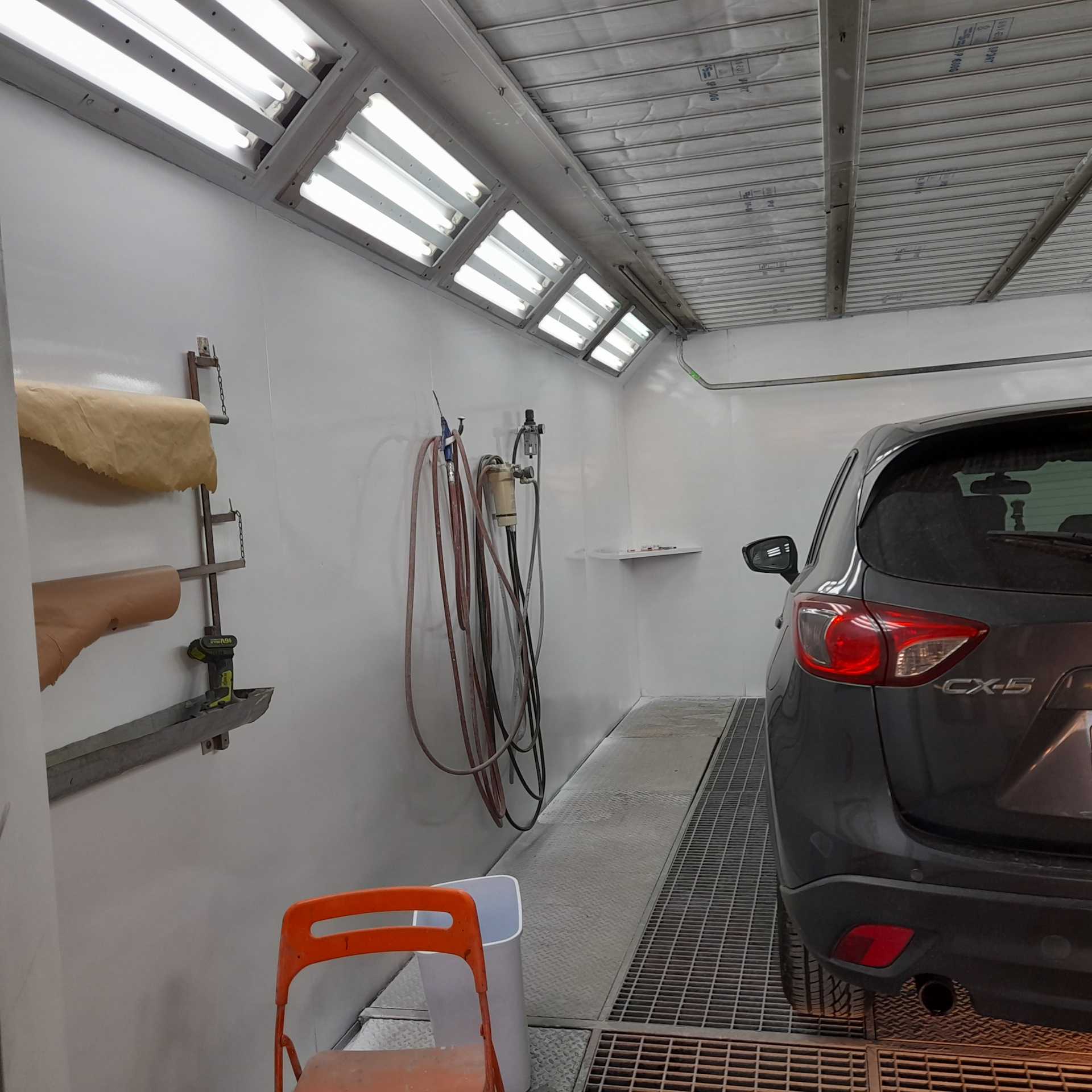

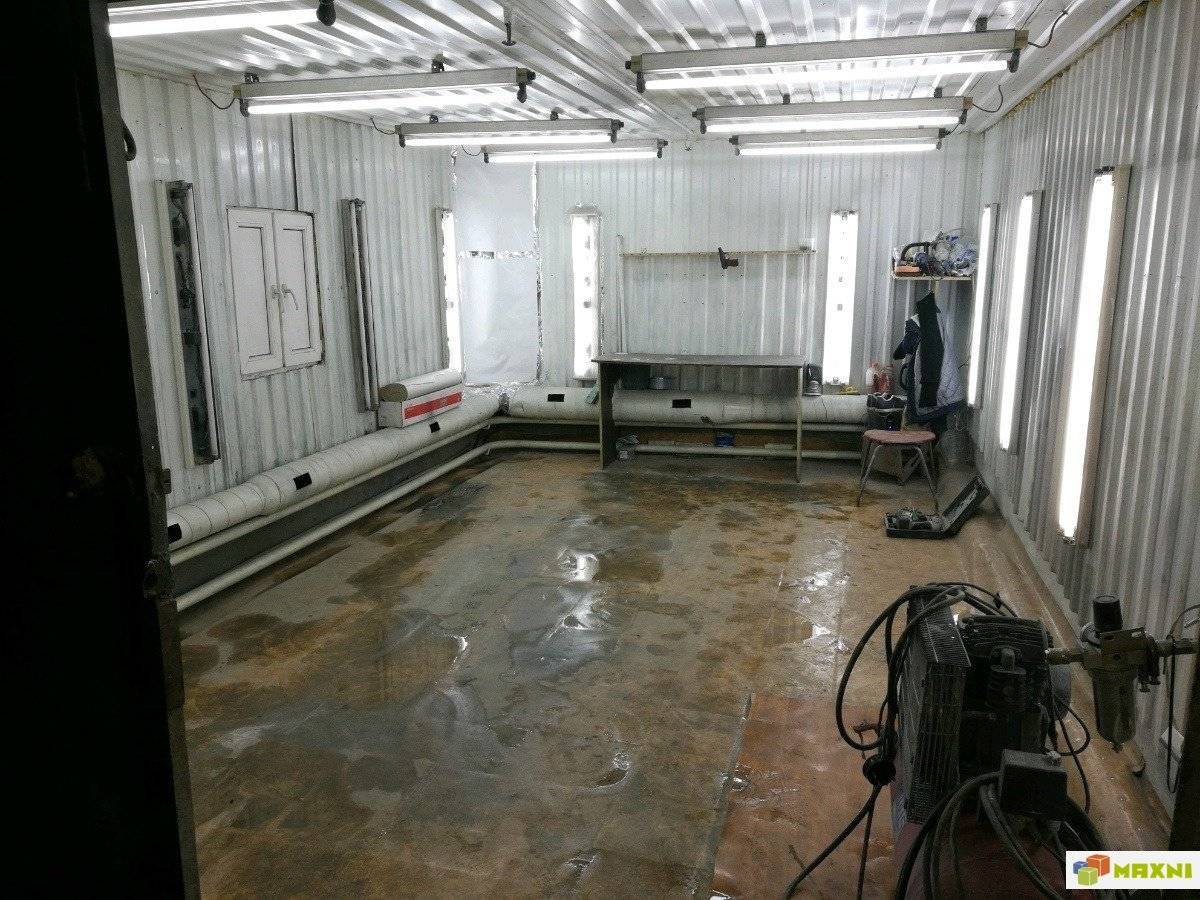

Самодельная камера для покраски автомобиля также должна иметь профессиональное хорошее освещение. В большинстве случаев проводится установка ламп дневного освещения. По заявленным требованиям, степень освещенности покрасочной камеры должна соответствовать 600−1000 люкс. При этом источники света должна быть правильно размещены в помещении.

К особенностям правильной организации освещения помещения для покраски транспортных средств можно отнести нижеприведенные моменты:

Наиболее удачным местом для размещения источников света принято считать потолок и верхнюю часть стен. Для того чтобы исключить вероятность появления бликов на поверхности, проводится установка нескольких дополнительных ламп вдоль стены. Они также обеспечат требующийся уровень освещения нижней части автомобиля.
Для покрасочной камеры подходит гараж размерами не менее чем 4 на 6 метров. Слишком близкое расположение источников света от автомобиля может создать большое количество проблем.
Не стоит забывать о том, что лампы следует защитить от краски

Со временем большой слой капель краски существенно снизить прозрачность установленной защиты.
При подключении источников света рекомендуется уделить внимание их мощности. Проводка должна быть рассчитана на оказываемую нагрузку.. Как правило, только после ряда экспериментов по расположению источников света можно достигнуть оптимальный вариант

Как правило, только после ряда экспериментов по расположению источников света можно достигнуть оптимальный вариант.

Вентиляционная система

Для обеспечения благоприятных условий работы следует уделить внимание созданию качественной вентиляционной системы. Как ранее было отмечено, она должна быть с фильтром, проводить очистку воздуха внутри помещения и выводить туманные краски. В зависимости от типа устанавливаемого оборудования выделяют два вида помещений:

В зависимости от типа устанавливаемого оборудования выделяют два вида помещений:

Создаваемая вентиляционная система должна обладать высокопроизводительным фильтром, который рассчитан на удаление из воздуха частиц пыли и краски. Рекомендуется проводить установку двухфазовых фильтров: они проводят удаление пыли с воздуха в два этапа, что и определяет высокую эффективность.

При проектировании системы учитывается и показатель производительности, под который подбирается фильтр с определенной пропускной способностью. Рекомендуемый показатель производительности вентиляции для покрасочной камеры составляет 20−25 см/с.

Фильтр, рассчитанный на очистку воздуха, который отводится с помещения, будет быстро загрязняться. Именно поэтому следует предусмотреть возможность его быстрой замены.

Важно правильно расположить приточную и отводящую систему, так как в некоторых случаях в камере может возникнуть эффект турбулентности. Кроме этого, слишком быстрое перемещение воздуха в камере может повлиять на прохождение лакокрасочных работ. Как правило, регулировка давления осуществляется через специальные отверстия

Как правило, регулировка давления осуществляется через специальные отверстия.

При обустройстве малярной камеры уделяют внимание и равномерности распределения подаваемого горячего воздуха. Нельзя допускать перегрева поверхности, так как это приведет к ухудшению качества лакокрасочного покрытия из-за его неравномерного высыхания. ​

“>

Электрощиты и провода

В продаже имеются готовые щитки с блоками под несколько автоматов – в хорошо оборудованной камере несколько УЗО практически обязательно. Основная нагрузка создается сварочным аппаратом и компрессором, поэтому центральный автомат обычно подбирается под них. Электроосвещение и розетки должны быть на отдельных автоматах, причем с меньшей границей. Считается, что полная система электросветильников покрасочного помещения создает ток в 4-5 А, поэтому достаточно автомата на 5-6 А. К счастью для начинающих электриков расчет требует только знания закона Ома и наличия калькулятора для складывания. К примеру, 24 электросветильника по 40 Вт при напряжении в 220 В создают ток в 4.4 А (40*24/220 – P/U).

Наиболее требовательные мастера уверяют, что лампы должны быть организованы в две линии, чтобы не остаться без света совсем. Сечение провода выбирается исходя из напряжения и силы тока (под свет достаточно медного провода сечением 1.5 мм, но уже при 4.5 кВт провод будет немного греться, так что лучше выбрать 2.5). Для сравнения компрессору и сварке потребуется два автомата примерно на 15-20 А и медный провод сечением 2.5-6 мм, в зависимости от мощности. Алюминиевые провода лучше не рассматривать вовсе, потому что для мощных приборов все равно потребуется медь, а контакт меди с алюминием возможен только через клеммы. При монтаже своими руками алюминиевый провод может стать настоящей головной болью, поскольку общий выход все равно будет медным.

Пускорегулирующее устройство лучше выбрать понадежнее и вынести его за пределы покрасочной камеры. Система дроссель-стартер идеально подходит для люминесцентных светильников: монтировать своими руками проще, а надежность выше. Без такого ограничителя сила тока в сети с люминесцентными лампами будет возрастать геометрически, пока автомат не разорвет цепь, да и прогрев электродов – процедура для такого оборудования обязательная.

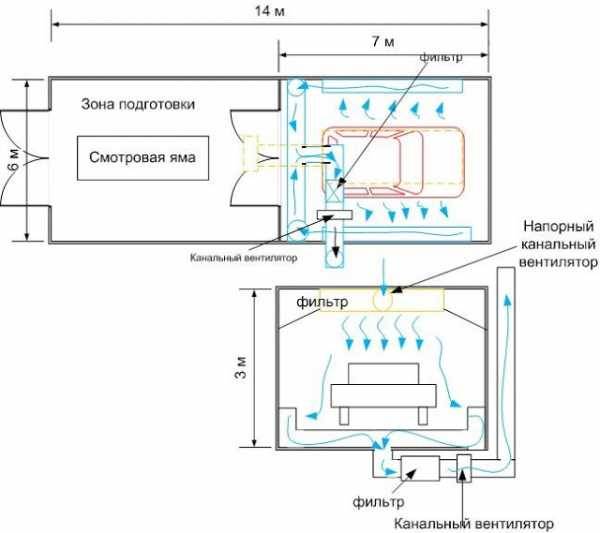

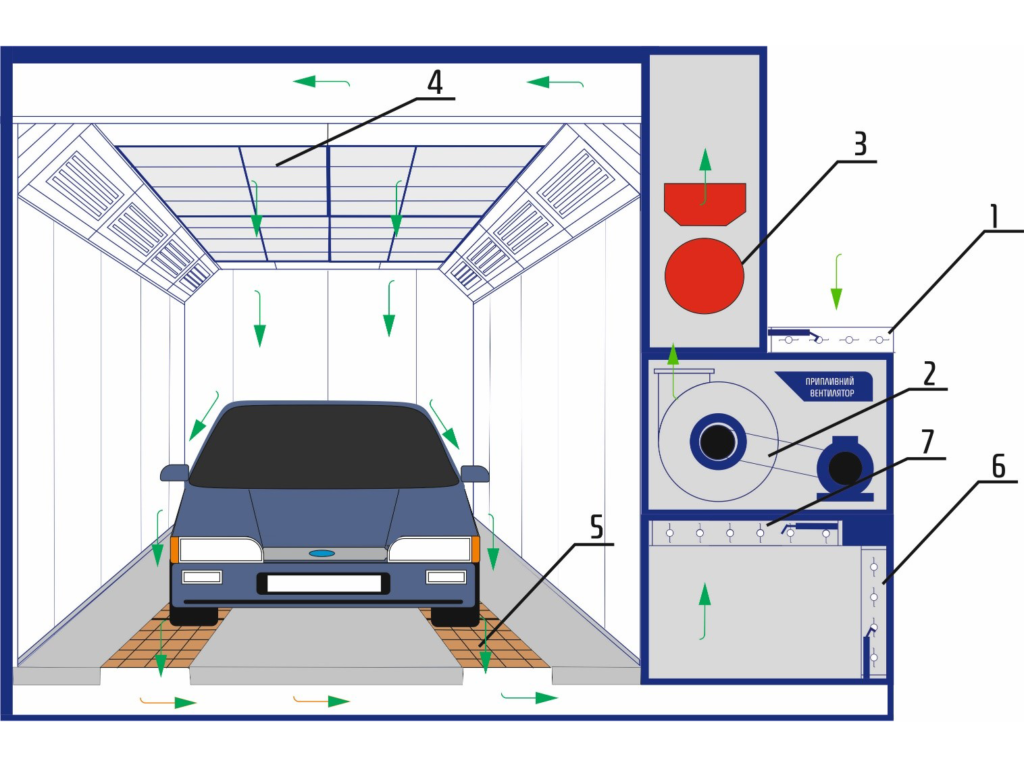

Вентиляционные системы и их типы

Системы вентиляционные принято делить на два основных типа:

  • вентиляции с одномоторным агрегатом, где воздух нагревается внутри помещения и обязательно сверху;
  • вентиляции с двухмоторными агрегатами, где кроме нагнетающего воздуха сверху есть и нижний агрегат, который отсасывает воздух.

Оба вида камер имеют схожий принцип работы и хорошую изоляцию от внешней среды. В них обеих происходит нагнетание воздуха в малярную комнату через потолочный фильтр. И создаётся избыточное давление, которое и выдавливает воздух с краской. Вывод воздуха проходит через второй пол или через траншею в полу.

Что касается агрегатов, то в двухмоторной покрасочной камере один двигатель будет подавать воздух в малярку, а другой — его отсасывать. И это будет происходить на таком принципе работы, когда подаётся воздуха немного больше, чем отбирается. Получается, что, хотя обмен воздуха в сушильной камере и становится активнее, разрежения не происходит.

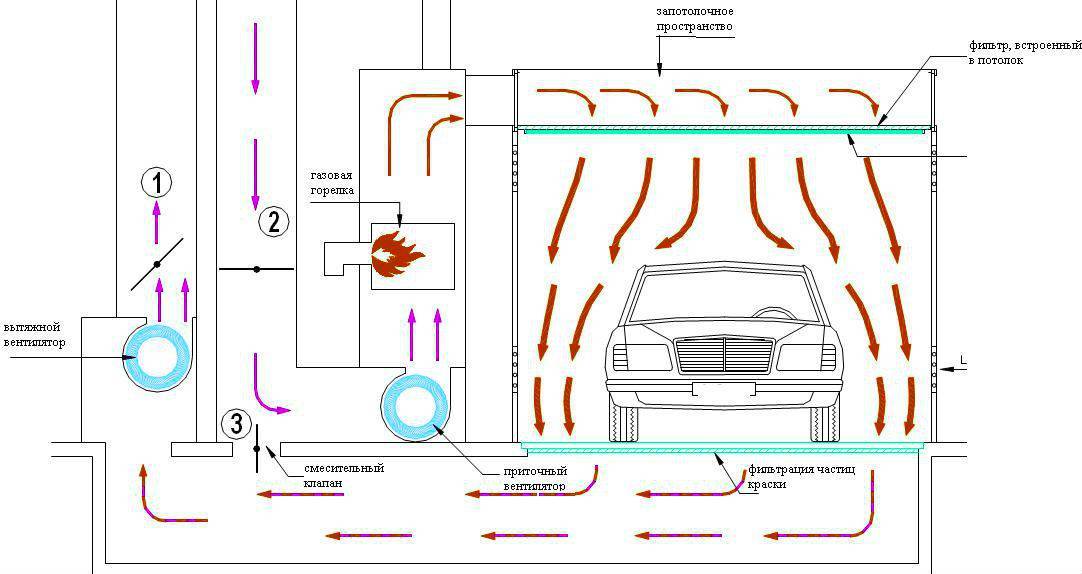

Суть воздухообмена, происходящего в помещении, можно объяснить и другими словами. Для этого представим себе следующую картину: перед нами пластмассовая канистра с закрытой крышкой, в которой сделаны два отверстия. Одно отверстие напротив другого. Пускаем сигаретный дым в канистру. После этого в одно из отверстий вдуваем чистый воздух. Что происходит? Дым будет выходить из другого отверстия. Берём пылесос и вдеваем шланг в отверстие, откуда шёл дым. И у нас получится более активный воздухообмен.

На видео показано, как сделать покрасочную камеру своими руками:

Теперь про двухмоторные покрасочные камеры. Они вообще-то экономически невыгодны для самостоятельного изготовления. Придётся делать не простую конструкцию. Это довольно сложное устройство, подразумевающее высасывающий электродвигатель, создающий разрежение. Но нужно всё изготовить таким образом, чтобы клубы паров от краски или лака не проходили через саму конструкцию, а также не отлагались на лопастях. В противном случае это приведёт к дисбалансу устройства.

Переходим к потолку, где рассмотрим конструкцию для подачи чистого воздуха. Именно отсюда он будет поступать в покрасочную камеру. И для того чтобы успешно собрать конструкцию своими руками, необходимо купить следующие материалы: воздухоотводы, «улитку», фильтры. Нужно будет также самостоятельно изготовить ёмкость, куда будет поступать вначале воздух.

Начнём с «улитки». Это своеобразное устройство, нагнетающее воздух. Основное предназначение «улитки» — обеспечение приточно-вытяжной вентиляции. Оснащены бывают такие устройства крыльчатками из оцинкованной стали и загнутыми ламелями, увеличивающими их производительность и давление.

Кроме этого, каждый из способов вентиляции имеет как преимущества, так и недостатки. И если в домашних условиях использование двухмоторной вентиляции не считается экономически выгодным, всё же некоторые его используют. Дело в том, что двухкамерные варианты обеспечивают лучшую вентиляцию и циркуляцию воздуха. И если в вашем покрасочном центре ожидается большой поток машин, то постройка двухмоторного варианта вентиляции будет выгодным делом.

Напротив, если вы думаете, что ограничитесь покраской нескольких автомобилей, постройка одномоторной камеры будет правильнее.

На видео показана правильная работа вентиляционной установки:

Самым идеальным вариантом будет — построить камеру внутри другого помещения, а не отдельно. Если имеется возможность установить малярку внутри мастерской, где будет проводиться основной вид работ, остаётся только прорыть траншеи для отвода воздуха. Что касается стен, то их можно построить из гипсокартона, который обшивается на металлический каркас. В этом случае можно воспользоваться и минеральной ватой, которая обеспечивает термоизоляцию.

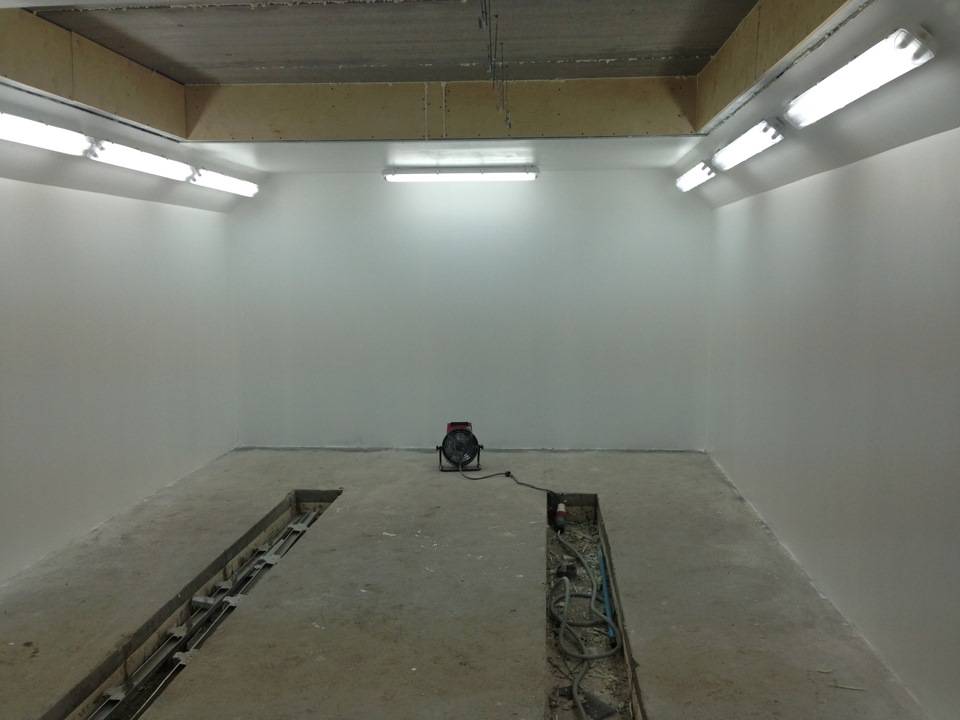

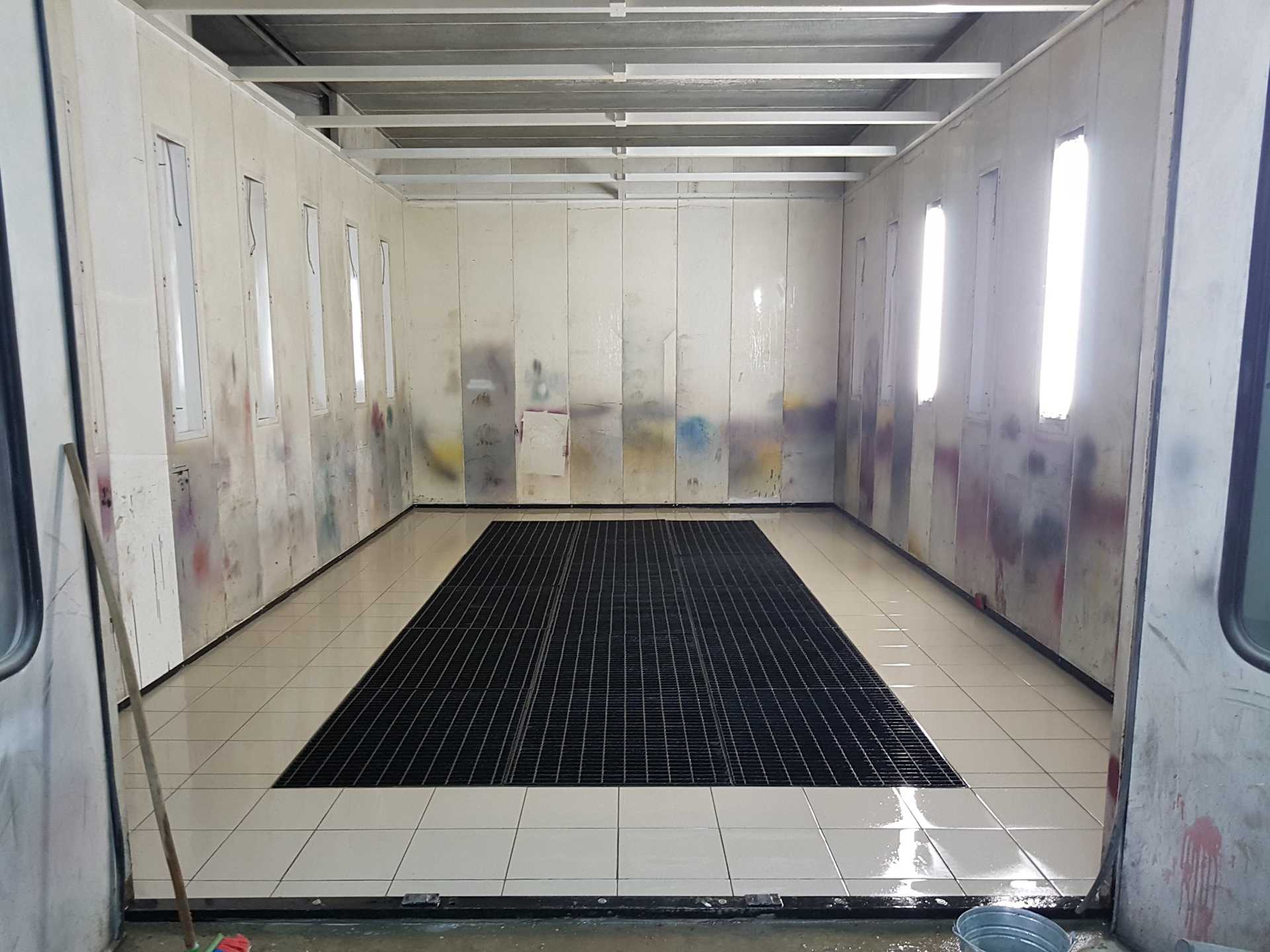

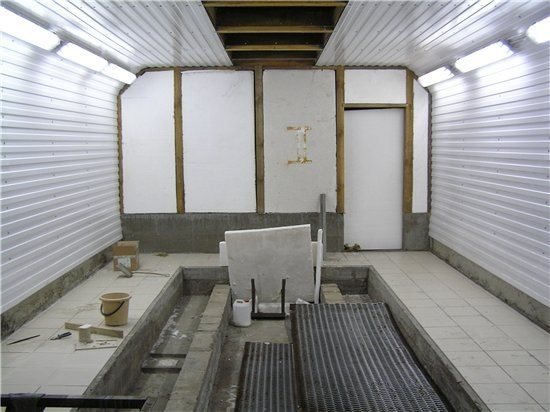

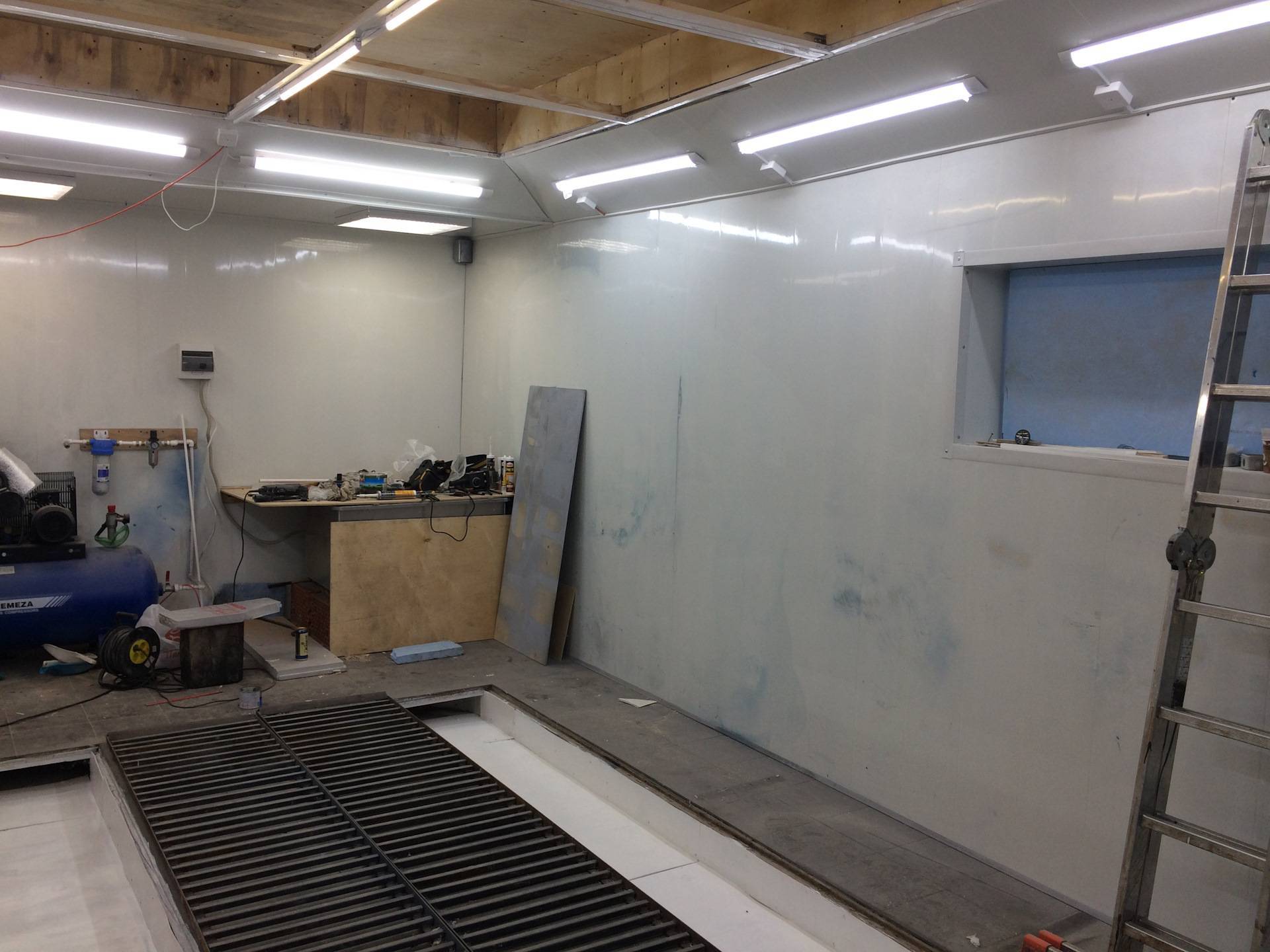

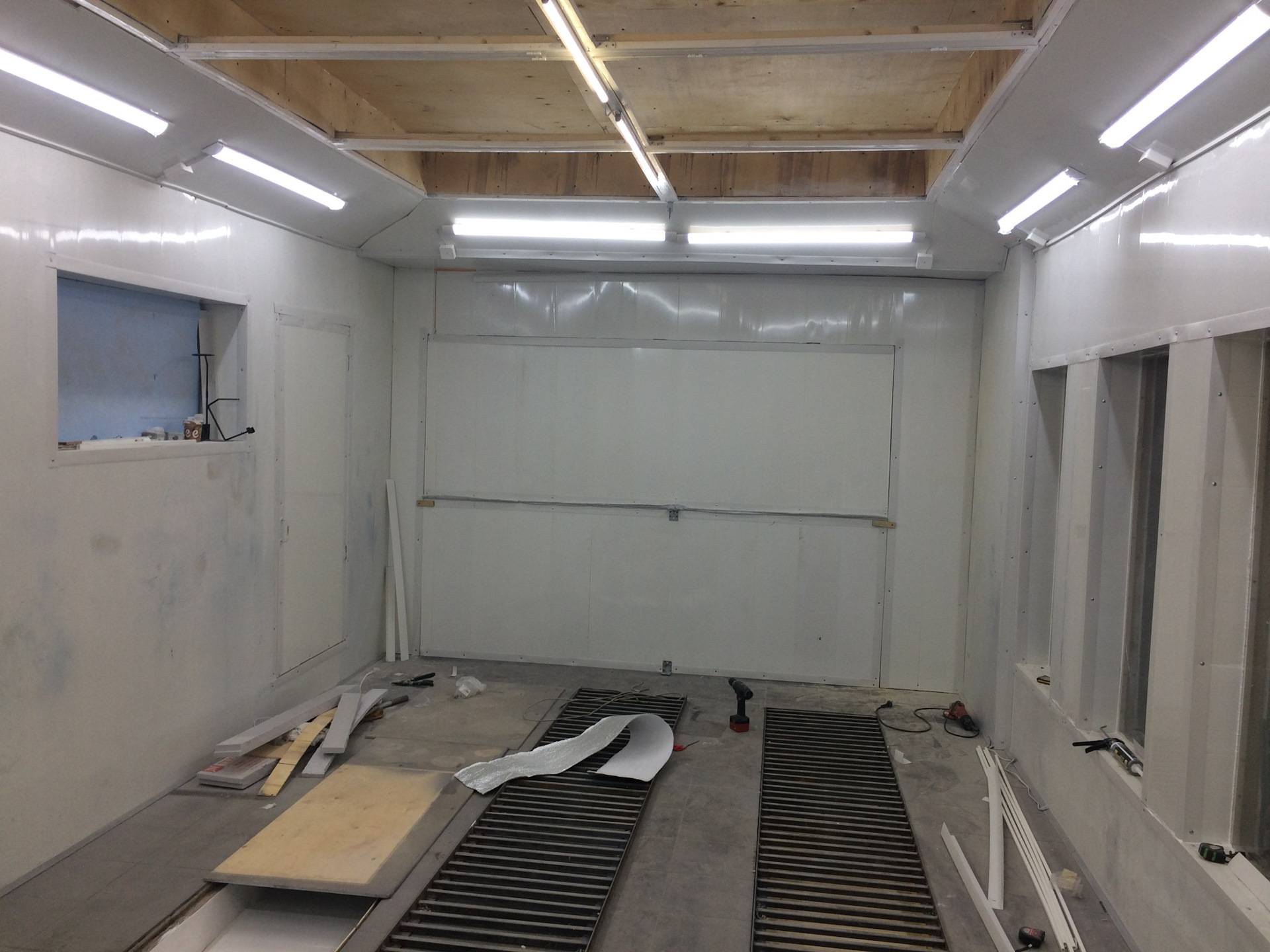

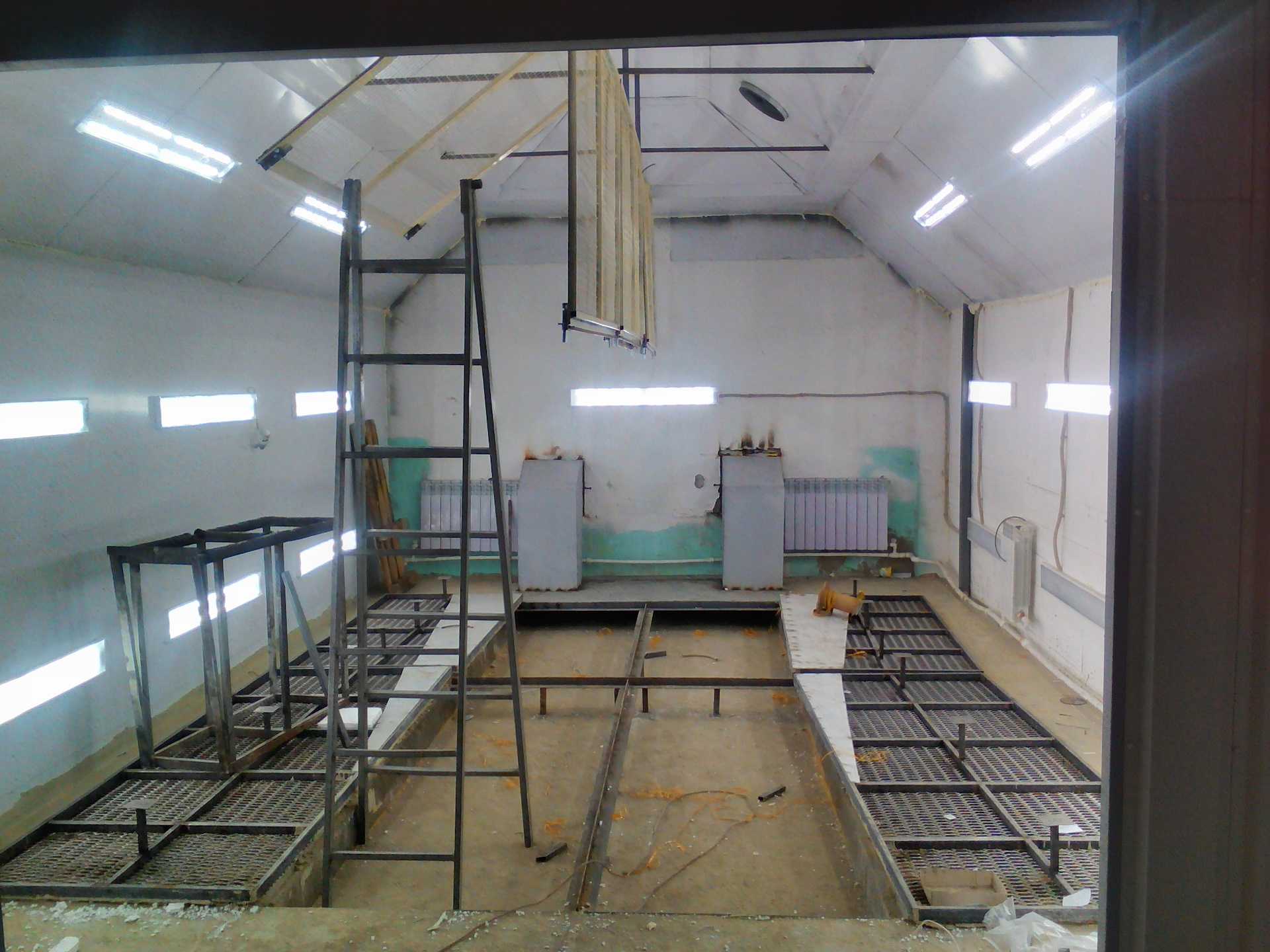

Теперь про пол. Траншеи следует рыть две и обязательно параллельно. В месте вывода их на улицу соединить в одну общую.

Впоследствии траншеи можно будет перекрыть металлической решёткой или сварными перекрытиями, сделанными из угольников или труб.

И ещё. Чтобы воздух равномерно выводился по всей длине помещения, траншею следует делать с таким учётом, чтобы щель сужалась в сторону выхода воздуха. В противном случае, если этого не сделать, обмен воздуха будет происходить лишь в месте его выхода на улицу.

Покрасочная камера с сухими фильтрами

Особенности покрасочной камеры

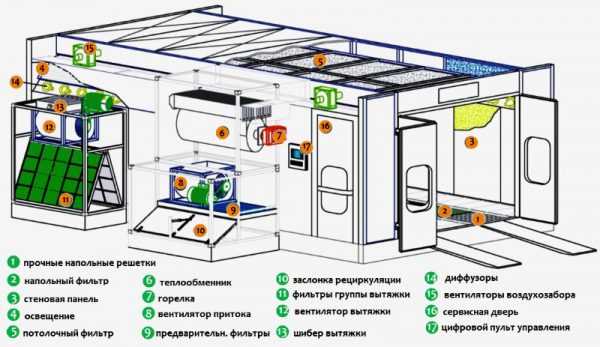

Стандартный покрасочный комплект для автомобилей — это бокс (камера) с установленной в ней системой вентиляции воздуха, устройствами для регуляции температуры. Только при соблюдении таких условий можно будет покрасить машину качественно, надежно. Наличие фильтра для камеры тоже обязательно — с его помощью воздушная смесь будет очищаться, там не останется пыли.

Правильно настроенная в мастерской вытяжка устранит туман от краски, выведет токсичные пары, газы

Важно, чтобы наружу вытяжной прибор отводил уже фильтрованный воздух, только тогда бокс будет соответствовать экологическим стандартам. Не менее важно иметь в камере датчики температуры и оборудование, позволяющее настроить нужный режим. Еще одна особенность комплектации камеры для автомобильной покраски — отличное освещение, позволяющее сделать даже самые сложные этапы работ

Еще одна особенность комплектации камеры для автомобильной покраски — отличное освещение, позволяющее сделать даже самые сложные этапы работ.

При несоблюдении таких условий дефекты при окрашивании авто в камере будут появляться неизбежно. Все современные модели покрасочных камер оснащены тщательно подобранным и выверенным по параметрам оборудованием. При желании можно создать такой бокс своими руками, например, в гараже.

Из чего состоит камера — перечень оборудования

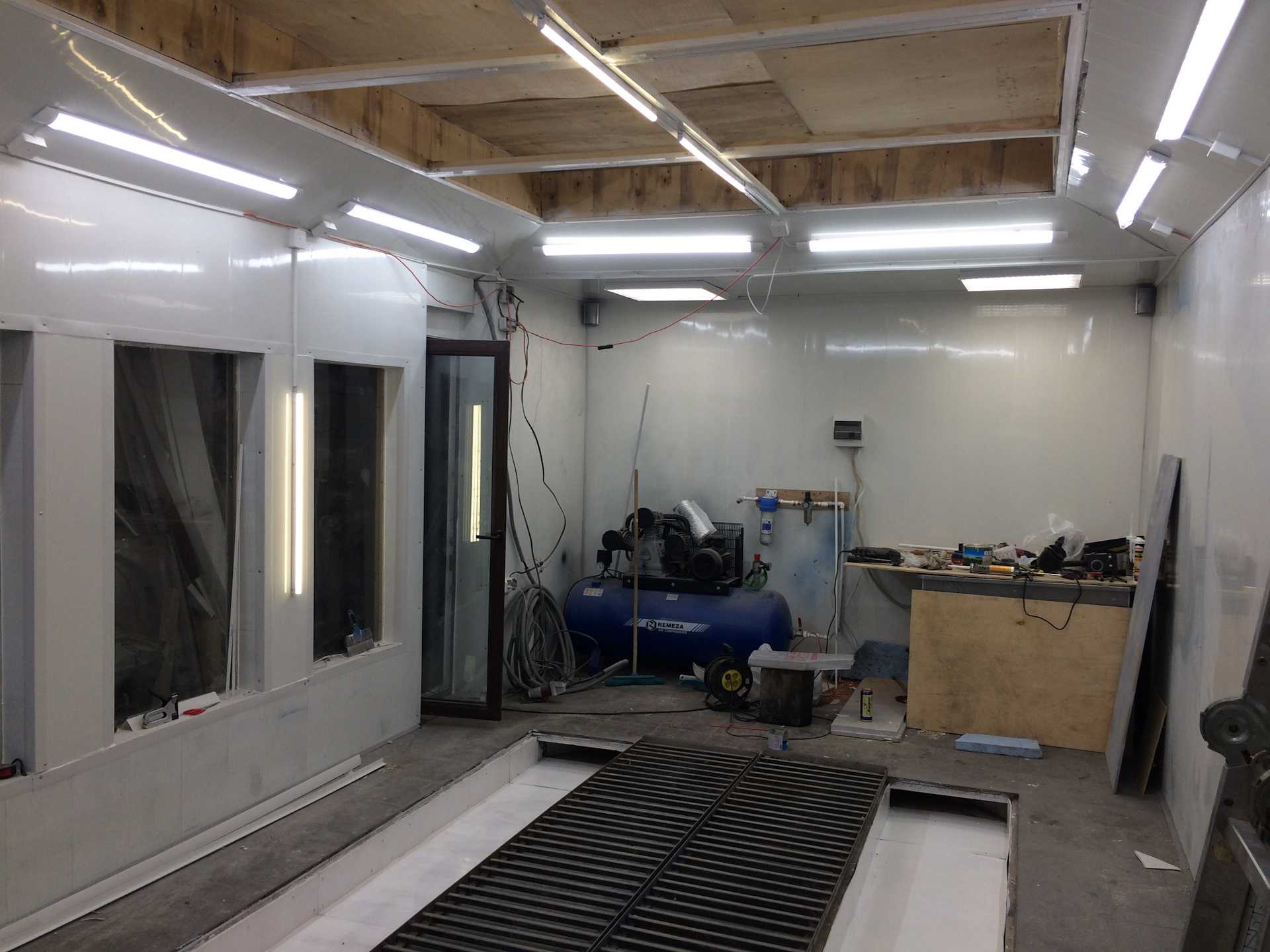

Под малярный бокс можно оборудовать любое подходящее по размерам помещение. После окончания работ всегда сохраняется возможность восстановить прежний вид камеры, если это потребуется. Чтобы самостоятельно сделать бокс, нужно найти в продаже или арендовать такое оборудование:

  • воздушный компрессор с давлением 8 – 12 Ат, укомплектованный ресивером, отделителем масла и воды;
  • вентиляторы — надувающий, приточный;
  • осветительные прожекторы галогенового типа (4 штуки по 1,5 кВт) или тепловая пушка для сушки;
  • тканевые гидрофильтры;
  • диодные светильники (минимум 3 штуки);
  • удлиненные люминесцентные лампы (минимум 6 штук);
  • полипропиленовая пленка армированная.

Некоторые мастера вместо компрессора покупают для камер промышленные кислородные баллоны. Нанесение краски в этом случае будет удобным, слой ляжет ровно и тонко, за счет применения чистого кислорода не потребуются усилители блеска лакокрасочного материала. Риск очень высок, ведь даже при небольшой искре воспламенение в камере для покраски будет мгновенным. Лучше потратиться на компрессор, а для блеска применять хороший лак.

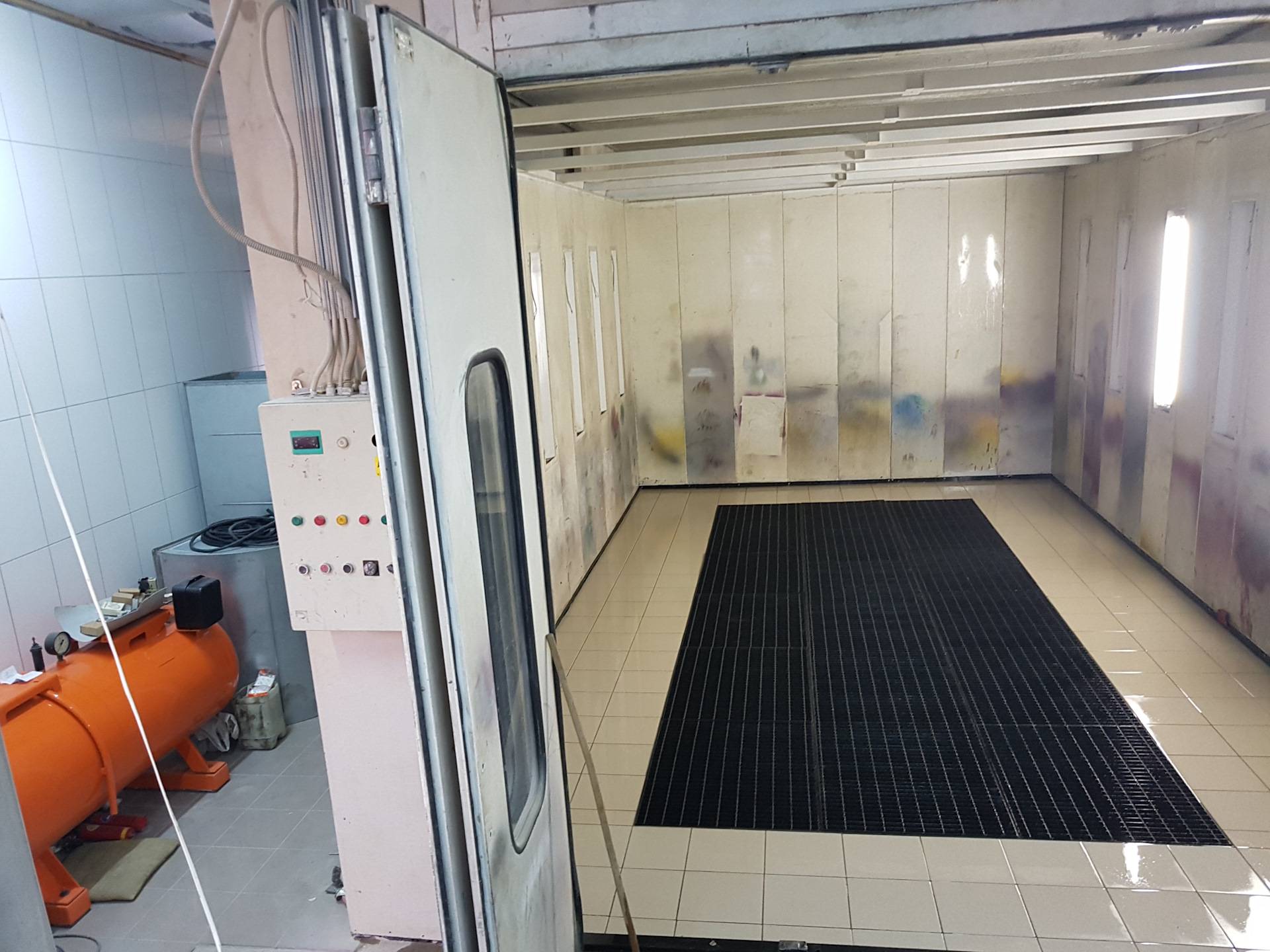

Виды покрасочных камер

По типу помещения камеры могут быть проходными и тупиковыми. Классификация камер для покраски основана на обустройстве вентиляционной системы. В зависимости от показателя покрасочный бокс организуют таким образом:

  • с вытяжными клапанами по периметру помещения на стенах (самый комфортный и недорогой способ);
  • с вентиляционными клапанами внутри зазоров на полу;
  • с вытяжными моторами на полу в неглубоких траншеях.

По типу вентиляции камеры делят на одномоторные и двухмоторные. В первом случае воздушный поток подается сверху, а туман оседает вниз и выводится через специальные каналы. Во втором варианте первый мотор нагнетает воздух, второй выкачивает его из бокса. У одномоторных моделей вентиляционные клапаны бывают напольными и потолочными, а у двухмоторных они настенные.

Изготовление отдельных систем ПК

Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.

Приведём основные системы, обустройством которых нам придётся заняться:

  • освещение;
  • отопление;
  • сушильный блок;
  • вентиляция;
  • водоснабжение;
  • система фильтрации;
  • система автоматизации.

Рассмотрим по возможности каждую из перечисленных компонент.

Освещение

Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.

Отопление

Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.

Для этих целей можно использовать:

  • теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
  • электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
  • инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.

Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.

Система вентиляции

Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.

Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.

Сушилка

В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.

В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).

Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.

Водоснабжение

Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.

Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:

  • первый контур представляет собой водяную завесу, расположенную фронтально;
  • второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
  • третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.

Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.

Система фильтрации

Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.

Система обогрева

Требования температурных норм необходимо учитывать в обязательном порядке, будь то обустройство самодельной профессиональной или бюджетной покрасочной камеры. Несоблюдение данной категории требований приводит не только к снижению качества нанесения лакокрасочного покрытия, но также повышает риск ухудшения здоровья работника:

  • местного отопления и электрических тэнов достаточно зимой;
  • установка тепловой пушки позволит прогревать внутреннее пространство и ключевые потолочные точки;
  • если масштабная эксплуатация не предполагается, теплогенератор покупать экономически нецелесообразно, поскольку он не окупится.

Алгоритм сборки в домашних условиях термопечи

Предварительно выполненные чертежи конструкции печи помогут сделать правильный расчет необходимого количества материала. Для окрашивания некрупных деталей справится конструкция 1х1х2 м. Камера полимеризации своими руками для порошковой окраски сооружается с учетом объема покраски материала, чтобы избежать больших энергозатрат. Иначе она станет экономически невыгодной.

Камера для порошковой покраски своими руками собирается по технологии «скелет» плюс обшивка:

  1. Основа короба-каркаса собирается из профильных труб, красится по желанию термостойким красителем.
  2. Минеральная вата для «скелета» служит утеплителем. Оставляется окошко для отверстия-загрузки.
  3. Для будущих дверей привариваются петли на место, где предполагается их проем.
  4. Листами из металла обшивается каркас. Они плотно прилегают к основанию.
  5. На потолке конструируются кронштейны для обрабатываемых деталей.
  6. Внутри «короба», по бокам монтируются ТЭНы, термопары. Они распределяются равномерно по стенам. Проводится подсоединение к сети по схеме. Рекомендуется обратиться с консультацией к опытному электрику. Защищается ТЭН кожухом из материала, который соответствует материалу стенок. Воздух подается вентилятором через дырочки кожуха.
  7. Прокладывается электропроводка: кабель подсоединяется к системе контроля температурного режима и к источнику питания током с 220 вольт или 380 вольт.
  8. Листовой сталью внутри конструкции закрывается вся электрика.
  9. Монтируется вентилятор с наружной стороны камеры, за пределами места покраски. Подключается он через два отверстия (для воздуховодов) в корпусе. Нагнетательная часть меньше заборного воздуховода. Поток воздуха должен двигаться через отверстия кожуха, подыматься снизу-вверх, обдувая подвешенные детали.
  10. Печь готова к пробному запуску.

https://youtube.com/watch?v=ftRpwXuaSsU

В качестве спецодежды рекомендуется надевать плотный комбинезон, который используется при работе с электрическим оборудованием. Органы дыхания защищаются респиратором.

  1. Система электрики должна иметь заземление. Температура нагрева ТЭНов контролируется блоком управления, им же запускается вентилятор. По технике безопасности должны быть автоматы для ТЭНов и вентилятора, общий автомат для отключения всей конструкции. В продаже можно приобрести заводской блок управления для всей камеры.
  1. Система рекуператора заменяется пылесосом старой модели с циклонной насадкой. Бытовой рекуператор в первые минуты забивается потому он не применяется.

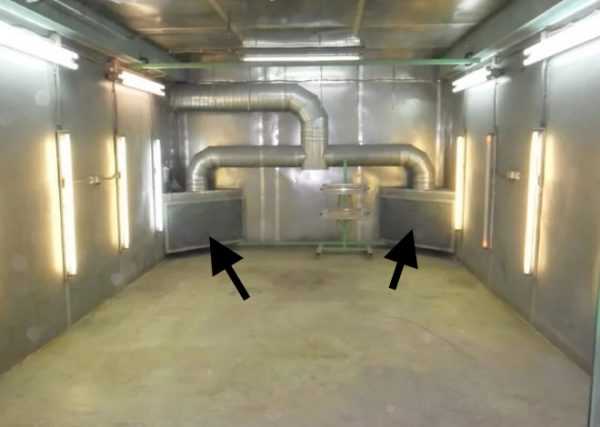

Вентиляция покрасочной камеры

Вентиляция покрасочной камеры Вентиляция покрасочной камеры – является одним из ключевых факторов, позволяющих заниматься этим видом деятельности. Система вентиляции с фильтром обеспечивает очистку воздуха внутри камеры, а также осаждение и выведение тумана краски. Существует несколько типов камер в зависимости от установленной системы вентиляции.

  • одномоторные;
  • двухмоторные.

Первый тип отличается нагнетанием воздуха сверху, в результате чего туман под давлением осаждается вниз и выводится через специальное отверстие. Второй вариант – двухмоторный – предполагает наличие двух моторов, один из которых – нагнетательный, а второй – отсасывающий. Именно он обеспечивает выведение воздуха наружу.

Очистка воздуха от загрязнений и пыли

Фильтры потолочные

Покрасочная камера для автомобилей своими руками предполагает также наличие высокопроизводительного воздушного фильтра, обеспечивающего защиту от внешней пыли и других загрязнений. Лучше всего использовать двухфазовые фильтры, которые на первом этапе «ловят» крупные загрязнители, а на втором – мелкие частицы. Стоит учитывать также производительность вентиляционной системы – скорость воздухопотока при этом равна 20-25 см/с. Фильтры должны очищать и приточные и выходящие воздушные массы, что регулируется соответствующими санитарно-гигиеническими нормами. Именно для этого целесообразно использовать фильтры с несколькими фазами очистки. Стоит учитывать, что нижний фильтр, установленный на вытяжном воздуховоде, очень быстро загрязнится. Соответственно, будет возникать необходимость частой замены.

Если обеспечить правильную циркуляцию воздушных масс, в камере не будет эффекта турбулентности воздуха. Регулировка давления происходит через специальные устройства. Ведь со временем установленные фильтры будут загрязняться, что в результате спровоцирует завихрения воздуха с каплями краски. Чтобы избежать такого эффекта, и стоит учитывать давление воздуха. Так, фильтры на потолке и полу требуется размещать равномерно по всей длине

Немаловажно, что фильтры также эффективнее всего контролировать с помощью автоматического пульта. Если он предусмотрен проектом камеры, то лучше всего включить в перечень измеряемых параметров не только загрязненность, но и емкость устройства

Сушка – неотъемлемый элемент покрасочной камеры

Сушка – неотъемлемый элемент покрасочной камеры

Любая самодельная покрасочная камера включает в себя сушку. Сегодня теплогенераторы работают на газу, топливе, а также отработанном масле. В зависимости от потребностей покрасочной камеры, можно выбрать теплогенератор различной мощности, с автоматическим таймером и т.д. Также в качестве сушки для окрашенных автомобилей часто используют инфракрасные лампы. Простые и понятные в эксплуатации, такие лампы обеспечивают нужный эффект при малейших физических и финансовых затратах.

При строительстве и проектировании покрасочной камеры стоит учитывать, равномерность подачи теплых потоков воздуха. Это необходимо во избежание перегревов. Во время разработки проекта систему управления сушкой лучше всего объединить с пультом управления фильтром и вентиляцией. Пульт управления лучше всего расположить в наиболее удобном для мастера месте, чтобы в случае необходимости он мог легко корректировать климактерические условия в камере.
