Факторы, снижающие мощность работы системы отопления
Ряд факторов оказывают негативное влияние на работу отопительных радиаторов, снижая их мощность:
- воздушные пробки — воздух необходимо спускать при каждом запуске системы после сезонного «отдыха»;
- внутреннее засорение припоем, ржавчиной, кальциевыми отложениями;
- монтаж внешний коробов, выполненных из материалов с низкой теплопроводностью;
- частое окрашивание без удаления старого слоя краски;
- внешние загрязнения — пыль, жир и др.
Однако, коммунальщики редко заморачиваются профилактическими мероприятиями. Самостоятельно выполнить промывку тоже нереально. Для проведения таких манипуляций необходимо слить носитель со всей системы (даже в летний период) и загнать в нее специальный раствор под давлением.
Другая причина снижение теплоотдачи отопительной системы — теплопотери. Еще на этапе строительства проводится теплотехнический расчет, подбирается оборудование. Стены утепляются
Если речь идет о домах, где провести дополнительное утепление уже невозможно, стоит обратить внимание на качество окон — именно они становятся основным источником теплопотери. Рекомендуется заменить их на более современные

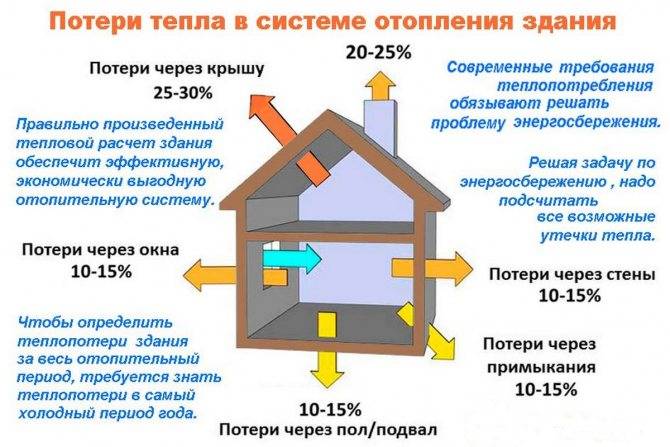

Потери тепла в доме

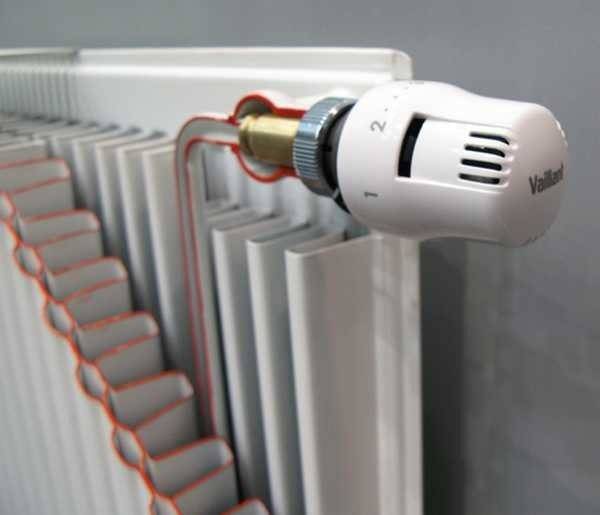

Как увеличить теплоотдачу радиатора
Основные способы увеличения теплоотдачи своими руками
Теплоотдача радиаторов отопления
В чем измеряется и как считается теплоотдача радиаторов
Теплоотдача радиатора — показатель, который обозначает количество тепла, переданного радиатором помещению в единицу времени. Измеряется она в Ваттах (Вт). Также в интернете можно встретить другие названия этого показателя: тепловая мощность, мощность, тепловой поток
. В качестве единицы измерения теплоотдачи можно встретить также кал/час, их можно перевести в Ватты и наоборот по зависимости: 1 Вт = 859,8452279 кал/ч.

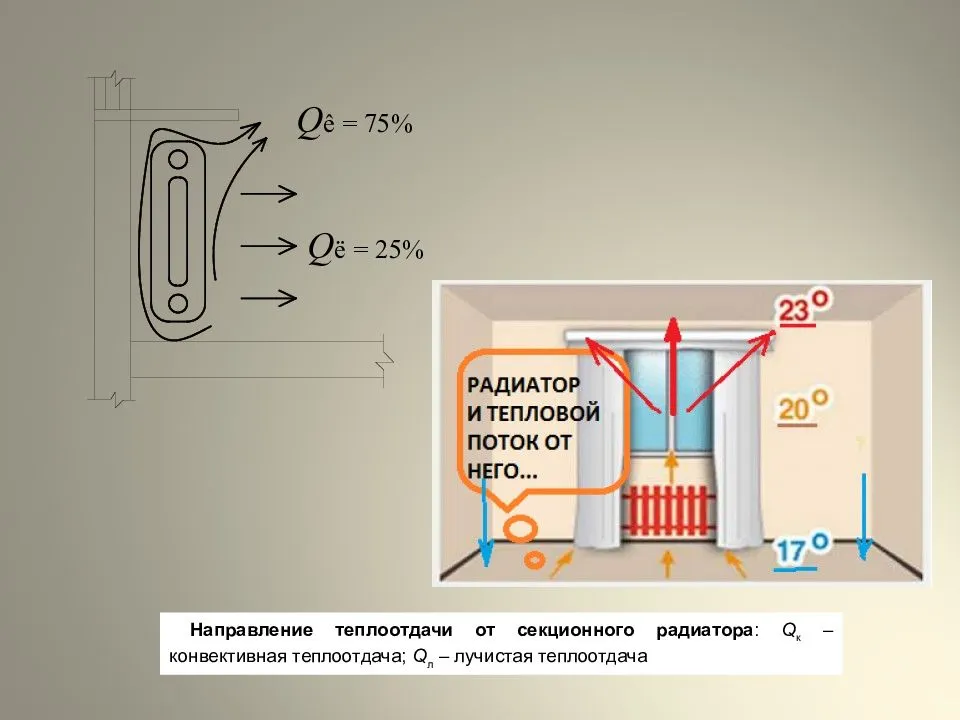

Передача тепла помещению происходит двумя процессами: излучением и конвекцией. Конструкция современных отопительных приборов разработана так, чтобы, комбинируя оба процесса, достичь максимальной теплоотдачи.
Тепловая мощность радиаторов зависит кроме его конструкции от трех величин: температуры теплоносителя на входе радиатора, на выходе и температуры воздуха в помещении. Температурный напор (Δt, K) представляет разность температуры радиатора и помещения. Температура радиатора берется как средняя между температурами на входе и выходе из радиатора. Т.о., простая формула температурного напора следующая:
где Δt — температурный напор, К; tпод. — температура теплоносителя на входе в радиатор, K; tобр. — температура теплоносителя на выходе, K; tпомещ. — температура воздуха в помещении, K.
Эта формула широко используется как для расчетов, так и в справочной литературе. Но расчет температуры радиатора как среднеарифметическое значение не отражает действительной температуры радиатора. Более точное значение можно получить, пользуясь логарифмической зависимостью, тогда логарифмическая формула температурного напора будет выглядеть так:
В технической документации производителей радиаторов можно встретить значения теплоотдачи, полученные по трем основным методам испытаний: по стандартам EN-442, DIN 4704 и НИИСТ. EN 442 — общеевропейский стандарт, на который ориентируются все производители отопительных приборов. Испытания проходят при температурном режиме 75/65/20 в кабине, где охлаждаются потолок, пол и стены кроме противоположной радиатору. В соответствии со стандартом DIN 4704 отопительный прибор испытывается при режиме 90/70/20 и охлаждаются все ограждающие конструкции. По НИИСТ температурный напор составляет 70oC, не охлаждаются стена напротив радиатора и пол, радиатор отделен от стены теплоизолирующим экраном. Теплоотдача, полученная по разным стандартам может отличаться на 1-8%.
Если в системе отопления используется иной температурный режим, то теплоотдачу отопительных приборов нужно пересчитать. Это можно сделать по формуле пересчета теплоотдачи:
где Ф — теплоотдача при выбранном температурном режиме; ФSL — нормативная теплоотдача (по EN-442: теплоотдача в режиме 75/65/20); Δtln — фактический температурный напор, рассчитанный логарифмическим способом (для упрощения можно способом среднего арифметического); Δtнорм — нормативный температурный напор, т.е исходный: EN 442 — 50o, DIN 4704 — 60o, НИИСТ — 70o (расчет средним арифметическим, для точности пересчитать); n — экспонент (указывается производителем).
Показатель n характеризует конструкцию радиатора. Чем выше этот показатель, тем значительнее падает теплоотдача при низкотемпературных режимах отопления, и, наоборот, быстрее возрастает при высоких температурах теплоносителя.
Онлайн калькулятор для пересчета теплоотдачи стальных панельных радиаторов
В данной он-лайн программе учитывается влияние на теплоотдачу радиаторы таких факторов: атмосферное давление (влияет на теплоотдачу до 4%), способ подключения радиатора (влияет на теплоотдачу до 22%). Также программа позволяет пересчитывать фактическую теплоотдачу радиатора в зависимости от температурного напора и расхода теплоносителя, однако, для этой цели лучше пользоваться технической документацией производителя. Программу же можно использовать для дешевых и малоизвестных марок радиаторов, по которым недостаточно данных.
Тепловая мощность радиатора, Вт при Δt=oC
Температура теплоносителя (подача), oC.
Температура воздуха в помещении, oC.
Атмосферное давление, мм.рт.ст.
Расход теплоносителя через радиатор, кг/с
Подключение радиатора сверху внизснизу внизснизу вверх
Длина радиатора, мм 400500600700800900100012001400160018002000230026003000
Тип радиатора 1011122233
Пересчитанная мощность радиатора, Вт
Способы увеличения теплоотдачи
На данный момент существует несколько способов увеличения выдачи тепла от уже созданной и бывшей в эксплуатации, но не оправдавшей ваших надежд, системы отопления:
- Монтаж конвекторов. Эта конструкция из трубы с нанизанными на нее металлическими пластинами выполненная своими руками, либо заводского изготовления.
- Окраска магистрального трубопровода в черный или другой темный цвет. Такой способ при всей своей простоте довольно эффективен. К тому же колер вполне органично может вписаться в современный дизайн помещений, в отличие от недавнего прошлого, когда это считалось вынужденной мерой.
Примечание! Краска лишь дополнительный способ, который актуален в редких случаях, так как эффективность слишком мала, чтобы «любоваться» черными полосами.
- Монтаж в отопительную систему регистров. Регистр представляет собой несколько труб большого диаметра соединенными между собой и с заваренными торцами. К таким конструкциям можно отнести полотенцесушители в виде змеевика с несколькими петлями.
- Перегруппировка радиаторов с добавлением секций. Этот вариант наиболее затратный, но и по эффективности находится выше остальных.
Если решили добавлять радиаторы, то расположите их обязательно под окнами или рядом с входной дверью (как на фото)
Рекомендуем! Не забывайте, что установка дополнительных изоляционных материалов также позволяет увеличить теплоотдачу, сократив потерю выделяемого тепла. Однако возможно только при возведении жилого дома с фундамента, либо при демонтаже фасада.
5 способов увеличения кпд отопительной системы
Существует несколько простых способов, как повысить кпд батареи отопления без особых материальных и трудовых затрат. Рассмотрим их подробно. (См. также: Автономные системы отопления)
Поддержание поверхности отопительных приборов в чистоте.
Каким бы невероятным не казалось это утверждение, но даже тонкий слой пыли на радиаторах ведёт к понижению теплоотдачи. Например, кпд алюминиевых радиаторов, загрязнённых слоем пыли, может понизиться на 20–25%. Кроме того, в регулярной очистке нуждается и внутренняя часть батареи. С первой проблемой можно справиться самостоятельно путём обычной влажной уборки, а вот для второго придётся обратиться к квалифицированному специалисту. Сантехники имеют на вооружении знания и навыки, которые помогут в короткие сроки очистить радиатор от накипи и других загрязнений, скопившихся в процессе эксплуатации.
Окрашивание радиаторов соответствующей их назначению краской.
Во-первых, для окрашивания необходимо подбирать краску тёмных расцветок. Благодаря этому удастся добиться не только хорошего нагрева батарей, но и значительного повышения теплоотдачи.
Во-вторых, необходимо выбрать для окрашивания подходящую краску. В качестве покрытия для чугунных радиаторов отопления лучше использовать известные всем эмали, а для алюминиевых и стальных батарей больше подойдут акриловые, алкидные и акрилатные эмали.
Почему вопрос с покраской стоит так, а не иначе, можно объяснить достаточно просто: чугунные радиаторы достаточно легко поддаются окраске любыми видами эмали ввиду своего строения. Тонкие пластины алюминиевых радиаторов могут быть забиты слишком толстым слоем краски. В заводских условиях радиаторы с тонким корпусом и множеством пластин окрашивают порошковыми красками, которые не представляют угрозы для качественных характеристик радиатора и не изменяют вид его теплоотдачи. Окраска батареи в тёмный цвет позволяет повысить кпд отопительных элементов до 15% от обычного значения. (См. также: Сравнение систем отопления)
Использование отражающих экранов.
Тепло, которое излучает батарея, распространяется во все стороны. Поэтому как минимум половина полезного теплового излучения уходит в стену, расположенную за приборами отопления. Уменьшить напрасные потери тепла можно, расположив за радиатором экран, например, из обычной фольги или готовый, купленный в магазине. При использовании даже самодельного экрана из тонкого металлического листа не только прекращается нагрев стены, но и создаётся дополнительный источник тепла, так как, нагреваясь, экран сам начинает отдавать тепло в помещение. При использовании отражающего экрана, кпд чугунных батарей, да и многих других, можно повысить до 10–15%.
Увеличение площади поверхности батарей.
Между площадью поверхности, которая излучает тепло, и количеством этого тепла есть самая прямая зависимость. Для увеличения теплоотдачи радиаторов можно использовать дополнительный кожух. Материал, из которого он будет изготовлен, необходимо тщательно выдирать. Например, наибольшей теплоотдачей обладают кожухи из алюминия. Их используют в качестве дополнения к чугунным радиаторам. При частых перебоях в работе отопительных систем стоит подумать о приобретении стальных кожухов, которые очень долго сохраняют полученное от радиаторов тепло. Соответственно, этот тип кожухов для батарей отдаёт тепло в окружающее пространство намного дольше других.
Создать дополнительные потоки воздуха в помещении.
Если направить на приборы отопления поток воздуха, например, с помощью обычного бытового вентилятора, то нагрев воздуха в помещении будет происходить значительно быстрее.
Инструкция по усилению теплоотдачи
- цвет батарей и чистота их поверхности;
- корректное отражение тепла;
- увеличение размера радиаторов;
- циркуляция воздуха, исходящего от источника тепла.
Чтобы повысить эффективность работы системы отопления в квартире или частном доме, домашним мастерам для начала придется вспомнить школьный курс физики. Как известно, теплоотдача предметов темного цвета гораздо выше, чем аналогичный показатель светлых поверхностей.
Вывод напрашивается сам собой: если нужно повысить эффективность обогрева помещения, достаточно для начала перекрасить радиаторы в темный цвет. Экспериментальным путем было доказано, что батарея, покрашенная в бронзовый или коричневый цвет, дает тепла на 20–25% больше, чем аналогичный белый радиатор.
Однако, прежде чем красить всю систему отопления или ее часть, рекомендуется провести… влажную уборку! Дело в том, что слой пыли значительно уменьшает теплоотдачу всей системы отопления, выполняя роль теплоизоляции. Таким образом, поддержание чистоты батареи — это не просто соблюдение требований гигиены и эстетики жилища, но и простой метод повышения эффективности ее работы.
Пыль это не единственный «враг» теплых батарей в отопительный сезон. Многочисленные слои краски на радиаторах также выполняют роль теплоизоляции. Если вами запланирован косметический ремонт системы отопления без замены ее составляющих, то мастера советуют удалить прежние наслоения краски и только потом заново окрашивать трубы и радиаторы.
Совет: для покраски батарей лучше выбирать специальные эмали с минимальной теплоизоляцией.
Теплоотражающий экран своими руками
У батареи есть одно негативное свойство — она в одинаковой мере нагревает воздух во всех направлениях. Таким образом, часть тепла уходит во внешнюю стену. Эту ситуацию можно улучшить своими силами. Для этого понадобится закрепить на стене за батареей отражающий экран. Его роль может выполнять обыкновенная фольга, которую клеят непосредственно на стену либо на слой утеплителя.
Его закрепляют при помощи жидких гвоздей. Некоторые домовладельцы, которым не хочется уделять этому процессу слишком много времени, просто помещают за радиатор кусок фольги соответствующего размера, ничем его не фиксируя.
Вместо фольги можно использовать черную металлическую поверхность с гофрированными вертикальными ребрами. Она вбирает в себя тепло, выполняя роль дополнительного конвектора.
Больше секций — сильнее эффект
системы отопления
Если ремонт уже окончен, и в вычислении мощности системы отопления была допущена ошибка, мастер всегда может ликвидировать эту оплошность, проведя локальную реконструкцию. Батареи секционного типа «усиливают» методом добавления секций, а для панельных конструкций действует иной метод — замена панелей на более мощные. Безусловно, все работы подобного рода производятся только в летнее время, когда батареи центрального отопления отключены.
Вам не придется платить за отопление больше, если в квартире не установлены счетчики расхода теплоносителя. Вне зависимости от количества радиаторов или их размеров в отопительный сезон вы будете оплачивать фиксированные счета, но при этом температура воздуха в помещении значительно повысится.
Совет: в просторных комнатах лучше установить многосекционные батареи, ведь с увеличением площади радиатора возрастает и его КПД. Следует заметить, что, если мощность всей системы изначально рассчитана неправильно, то увеличение количества источников тепла в сети — это не самый лучший способ повысить ее теплоотдачу. Применив этот метод, вы можете сильно увеличить нагрузку на сеть.
https://www.youtube.com/watch?v=nSewFwPhHhM
Есть несколько более простых и доступных способов увеличить площадь радиатора без приобретения дополнительных секций. Речь идет об экране из алюминия или защитном кожухе из стальных элементов, которые нагреваются непосредственно от батареи, увеличивая ее площадь и КПД.
Способы повышения теплоотдачи батареи
Таких способов достаточно много, воспользуясь несколькими из них можно значительно увеличить теплоотдачу батарей.
Естественная конвенция. Это самый простой способ повышения теплоотдачи, построенный на элементарном природном законе. Нагретый воздух поднимается в верхнюю часть комнаты, а после охлаждения опускается снова вниз. Чтобы
Естественная конвенция работала в полную силу батареи лучше всего устанавливать под окном. Это позволит холодному воздуху, идущего от окна сразу же нагреваться и подниматься в верх, а не проходить в комнату не нагретым.
Освобождение пространства вокруг батареи. Такой способ поможет холодному воздуху быстрее нагреваться, так как ему ничего не будет мешать. Наставленная мебель, плотный текстиль и различные декоративные украшения батареи значительно ухудшают и замедляет нагревание воздуха.
Если батареи будут открыты, то циркуляция воздуха не будет нарушаться и он достаточно быстро нагреется. Поэтому лучше всего пространство перед батареей оставлять свободным.
Отражающий экран. Этот экран нужен для того, чтобы батарея не обогревала холодную стену за собой, а направляла все свое тепло в комнату. В этом и помогает отражающий экран, он позволяет направить исходящее от батареи тепло в нужную сторону. Сделать такой экран достаточно просто.
Может взять либо фольгу, либо любой другой материал с фольгированной поверхностью и закрепить его за батареей. Главное помнить, что между материалом и батареей обязательно должно оставаться пространство не меньше двух сантиметров. Это необходимо для того, чтобы воздух мог нормально циркулировать.
Электрический вентилятор. Установка такого прибора позволит улучшить циркуляция воздуха, тем самым ускорить процесс нагревания воздуха. Такой способ очень эффективный и даёт возможность повысить температуру в комнате на несколько градусов за короткое время.
Главное помнить, что электроприбор может сам перегреться, поэтому включать его нужно исключительно под просмотром и не на долгое время.
Для того, чтобы теплоотдачи батареи не ухудшалась, необходимо регулярно проводить влажную уборку. Пыль значительно ухудшает теплоотдачу отопительных приборов и загрязняет воздух в помещении.
Так же перед началом отопительное сезона нужно спускать воздух с батарей, так как он сильно ухудшает нагреваемость. Проводить такую процедуру нужно только после того, как по трубам будет пущена вода. Такое прочтение батареи улучшит её теплоотдачу.
Такие способы являются достаточно эффективными, благодаря их применению теплоотдачу батарей можно значительно улучшить и повысить температуру в комнате на несколько градусов. Если же эти способы никак не помогают, то скорее всего придётся все-таки менять батареи на новые и более мощные.
Но замену без помощи специалистов уже провести нельзя, так как этот процесс требует определённых знаний и навыков.
А так же влечет за собой немалое количество материальных затрат, поэтому самостоятельно лучше не заниматься заменой и установкой новых батарей, лучше обратиться к знающим и опытным мастерам.
Окраска радиатора в тёмный цвет
Ещё одно мнение, которое блуждает в интернете, что покраска батареи в чёрный или коричневый цвет увеличивает теплообмен излучением. В большинстве случаев подобные суждения основаны на физическом понятии «абсолютно чёрного тела», которое сильнее всего поглощает и излучает. Всё это относится и к батарее отопления. Покрашенные светлой краской излучают меньше, чем покрашенные тёмной. Давайте прикинем, насколько.
Немного физики. По закону Стефана-Больцмана излучение абсолютно чёрного тела пропорционально абсолютной температуре в 4-й степени.
R(T) = σ × T4, где
σ = 5,67·10-8 Вт/(м2К4) — постоянная Стефана-Больцмана.
Реальные тела относятся к «серым». Для реального «серого» нужно учитывать его излучательную способность ε. Батарея и сама поглощает ИК-излучение из комнаты, и в учебниках приводится соответствующая формула, в которую входят температуры как батареи, так и комнаты (в кельвинах в 4-й степени). Легко показать, что если нагреть батарею от 20°С на 40 градусов, то её излучение увеличится в 81 раз. Расчёт (приблизительный, конечно) показывает следующее. Пусть батарея площадью 1 кв. м покрашена коричневой масляной краской (для нее ε ≈ 0,8). Температура воды в ней пусть будет 70°С, а комнаты — 20°С. Тогда мощность ИК-излучения такой батареи будет 300 Вт. Не так уж мало! Ещё сильнее будет греть батарея, покрашенная чёрной матовой (не глянцевой!) краской. А если краска будет белой, мощность излучения будет ниже. Но эстетические соображения обычно берут верх, и батареи (открытые) обычно красят светлыми красками.
Чёрные радиаторы также свободно можно найти в продаже Комментарий Сергей Харитонов Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой» Задать вопрос «Физика прямо доказывает эффективность окраски радиатора в тёмные цвета, но всё это относится к идеальным условиям эксплуатации. Напомню, что в обычных водяных батареях преобладает конвективный теплообмен и на него цвет никак не влияет. Кроме этого, нужно быть уверенным в качестве работы всей системы отопления. Если вам в радиатор приходит 30°С, то крась не крась, толку не будет. Ну и не стоит забывать про эстетическую составляющую. Готовы ли вы каждый день созерцать чёрные «гробы» ради нескольких десятков лишних ватт?»
Вывод: эффективно, но требует идеальных условий эксплуатации.
Иные способы повышения теплоотдачи
Регистры
Это было очень простым и дешевым решением в ситуациях, когда требовался обогрев больших площадей. Хотя если говорить о теплоотдаче трубы в таком регистре в сравнении с алюминиевым радиатором, то разница в эффективности ошеломляет. За счет большей площади теплообменника радиатора и теплопроводности алюминия, современное оборудование, несомненно, предпочтительнее. Да и внешне регистры выглядели довольно грубо.
Тем не менее, для своего времени регистры были приемлемы ввиду дешевизны и простоты. Можно отметить, что сварные швы на них были очень прочными, а засорение трубы не мешало их функционированию.
Дополнительное устройство для повышения теплоотдачи
Проблему с низкой эффективностью радиатора можно также решить без добавления дополнительных секций. Их роль может сыграть… обычный кулер от компьютера. Он выполнит роль вентилятора, направляя тепло в комнату. Для этого можно просто примотать его сбоку батареи. Так вы повысите скорость движения воздуха в районе отопительного радиатора, соответственно, увеличите температуру в помещении на 5-7 градусов.
Это самые простые, не требующие больших финансовых вложений и хлопот способы, которые действительно работают. Ну а если после их применения тепла все равно недостаточно — возможно, вам все же пришла пора задуматься над сменой радиатора на более эффективную модель.
Спустить воздух или прочистить секции
Это нужно, когда, в системе образовалась воздушная пробка. Она заняла место, в которое должна поступать горячая вода. Нужно ее выпустить, и батарея прогреется полностью. На радиаторах есть специальные отверстия для выведения воздуха, также применяется кран Маевского, который монтируется сбоку батареи. Для активации спуска пробки врадиаторе нужно открутить кран отверткой и подставить емкость, в которую будет стекать вода после выхода закупорки. Также устанавливают автоматический воздухоотводчик, у которого есть поплавок, закрывающий отверстие для выхода воздуха, который опускается при его скапливании в системе и дает ему выход. Вместе с этим устройством нужно применять фильтры для воды, подаваемой в батарею.
Также теплоотдача может снижаться из-за образования ржавчины или известкового налета в секциях. Такие засорения создают слой, поглощающий тепло, и снижают объем горячей воды, проходящей по отопительной системе. Прочистка бывает механической, химической, с применением напора, электрогидроимпульса и др. методов. Что выбрать, зависит от конструкции, материала секций и вида загрязнений.
