Как установить бойлер своими руками: Инструкция и пошаговая инструкция

Рассмотрим типы водонагревателей

Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.

Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.

Аппараты косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.

Накопительные водонагреватели

Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.

В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.

К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.

Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.

Проточные

Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.

Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.

Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.

Газовые

Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).

В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.

Монтаж накопительного нагревателя

В случае с накопительными нагревателями временная установка не предусматривается. Вы, конечно же, можете подключить к выходу теплой воды обыкновенный шланг с лейкой, однако пользоваться подобным агрегатом будет категорически неудобно.

Первый шаг. Выберите подходящее место для установки водонагревателя и проверьте стену.

Проточные модели имеют довольно малый вес. Накопительные же будут оказывать на стену гораздо более существенную нагрузку

Поэтому при выборе места для установки нагревателя нужно обращать внимание не только на степень удобства подводки труб, но и на прочность поверхности

Как правило, нагреватели объемом до 200 л крепятся к стене. Баки большего объема предполагают исключительно напольную установку. Если нагреватель имеет объем свыше 50 л, его рекомендуется крепить исключительно к несущей стене.

Второй шаг. Подготовьте все необходимые приспособления для установки водонагревателя.

Вам понадобится:

• перфоратор (если стена бетонная) либо ударная электродрель (если стена кирпичная);
• маркер;
• рулетка для измерений;
• сверло для кафеля (если поверхность в месте будущего крепления нагревателя отделана плиткой);
• защитный клапан;
• лента ФУМ;
• дюбеля и крепежные крюки;
• строительный уровень.

При наличии требуемой разводки с предварительно смонтированными тройниками и запорной арматурой установка накопительного нагревателя выполняется в предельно простой последовательности.

Первый шаг. Отступите примерно 150-200 мм от поверхности потолка и оставьте на стене метки для будущих отверстий. Благодаря такому зазору вы сможете удобно приподнимать водонагреватель для навешивания и снятия бака.

Второй шаг. Вооружившись дрелью (перфоратором) с подходящим сверлом сделайте в стене отверстия глубиной, соответствующей длине монтажных крюков.

Третий шаг. Забейте в подготовленные отверстия дюбеля, а затем вкрутите в них винты. Обязательно оставьте зазор для размещения крепежной планки водонагревателя.

Четвертый шаг. Установите бак на крепления.

Пятый шаг. Установите защитный клапан на вход холодной жидкости. С его помощью из системы будет удаляться чрезмерное давление. Трубку для слива лишней жидкости подключите к трубе канализации. Также эту трубку можно аккуратно ввести в бачок унитаза.

Шестой шаг. Подсоедините трубу холодной воды к входу водонагревателя. Вход маркируется синим. Подключение выполняйте исключительно через защитный клапан. На выход (маркируется красным) подсоедините трубу вывода готовой горячей жидкости.

Еще раз обратите внимание на важность предохранительного клапана. Без наличия такого приспособления бак может серьезно повредиться либо даже разорваться по причине чрезмерного повышения давления в процессе приготовления горячей воды

При наличии же защитного клапана лишнее давление будет попросту стравлено и устройство продолжит работать в нормальных условиях. Также с помощью предохранительного клапана вы сможете быстро и удобно сливать из нагревателя воду при необходимости выполнения работ по обслуживанию и ремонту оборудования.

Таким образом, установка водонагревателя не отличается особой сложностью. При желании вы можете самостоятельно выполнить установку и подключение накопительной модели либо проточного нагревателя. Достаточно лишь следовать положениям представленного руководства и все обязательно получится.

Удачной работы!

Особенности использования водонагревателя проточного типа

В случае со стационарной установкой проточного водонагревателя используют схему одновременной подачи и забора воды. Монтаж выполняется параллельным способом к системе водоснабжения частного дома или квартиры. Такой способ подразумевает установку тройников совместно с вентилями на каждую трубу. Благодаря этому, в случае необходимости нагреватель проточного типа можно полностью исключить из системы внутриквартирного водоснабжения.

Трубу холодного водопровода подключают на вход бойлера, а с выхода прибора выполняют подсоединение к горячей трубе с помощью армированного шланга

В случае установки водонагревателя в многоквартирной постройке важно перекрыть вентиль горячей воды на центральном стояке, чтобы не допустить попадания нагретой жидкости в водопровод соседней квартиры

Как видно, устанавливать бойлер как проточного, так и накопительного типа достаточно просто и, вполне возможно, своими руками. А если у кого-то остались вопросы, то в статье представлено подробное видео по врезке водонагревателя в систему водоснабжения и подключению к сети переменного тока.

https://youtube.com/watch?v=3MPlGi1Zqss

Назначение водонагревателя

Среди традиционных, современных энергоносителей для условий РФ достойной альтернативы природному газу в централизованных системах снабжения не существует. В данном руководстве рассматривается установка электрического водяного нагревателя, который греет воду исключительно в момент отключения ГВС или профилактики газовых линий в квартирах с колонками на этом виде топлива.

То есть, водонагреватель является дополнительным источником кипятка для ванны, смесителей, душевых кабинок. А владелец хочет спрятать бойлер в ванной или прочих комнатах квартиры для повышения декоративной ценности интерьеров. При этом нагреватель может использоваться для одного сантехнического прибора или снабжать горячей водой все смесители в доме.

В качестве заключения

Научный прогресс уже достиг такого уровня, при котором каждый в силах обеспечить себе комфортные условия проживания (в том числе и горячую воду) независимо от того, в городе он живет или за его пределами. Покупка накопительного водонагревателя дает ряд преимуществ, а основным из них является полная независимость от централизованного водоснабжения. С последним, как известно, достаточно часто случаются запланированные и незапланированные отключения.

Ассортимент современных бойлеров достаточно широк для того, чтобы каждый мог подобрать себе модель, соответствующую всем требованиям и предпочтениям.

Типы накопительных водонагревателей

Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.

Тип #1: Напорное оборудование накопительного типа

Используется в системах, где давление воды постоянное

При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:

• Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
• Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
• Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.

Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.

Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.

Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.

Тип #2: Безнапорные накопительные водонагреватели

Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.

В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.

Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:

• Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
• Простоту монтажа и подключения.
• Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.

Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.

Важно всегда отслеживать этот момент. При выборе места для водонагревателя важно учитывать его тип

Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

При выборе места для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Виды водонагревателей

Среди продаваемых в магазинах устройств есть несколько вариантов основных приборов, которые отличаются не только мощностью нагрева, но и принципом работы:

Проточные водонагреватели

Их суть заключается в том, чтобы поток воды нагревался моментально за счет встроенных нагревательных элементов.

• Газовые. Здесь горящий газ нагревает теплообменник, который уже, в свою очередь, нагревает воду.
• Электрические. В них поток воды запускает реле, управляющее нагревательным элементом.

Проточный водонагреватель

Накопительные водонагреватели

Такие приборы являют собою металлический бак для воды, размерами от 50 до 300 литров, внутри которого расположен нагревательный элемент. За счет отличной теплоизоляции и специальных датчиков, в бойлерах постоянно поддерживается установленная температура воды, которая при охлаждении автоматически подогревается.

• Газовые. Нагревающий воду теплообменник, представлен в виде латунного или медного змеевика, который расположен либо в нижней части бойлера, либо распределен по всему корпусу. Такой змеевик получает тепло уже от газовой горелки, размещенной в нижнем отсеке бойлера.
• Электрические. Нагрев при этом происходит за счет тэна, который может быть мокрым – при непосредственном контакте с водой и «сухим» без прямого доступа к жидкости. Во втором случае специальная изоляция от воды – термоэмаль — защищает также металл от коррозии, что продлевает срок его службы на несколько лет. Для защиты внутренних стенок бака от коррозии предусмотрен магниевый анод.

Накопительные водонагреватели, в зависимости от типа конструкции, делятся на:

• Вертикальные. Особенность их работы заключается в том, что трубка по которой поступает холодная вода расположена снизу бака, а для вывода уже горячей — в верхней части. Из-за разницы в плотностях горячая вода всегда остается наверху, а холодная внизу, что предотвращает их смешиванию. В результате, потребитель всегда получает теплую воду заданной температуры.
• Горизонтальные. Такой тип устанавливается, в основном, при недостатке места. Следует учитывать, что смешение холодной и горячей воды неизбежно, поэтому температурный режим воды придется регулировать смесителем.
• Напольные. Главное их отличие — большой объем бака. Данный вид бойлеров выпускается от 200 литров. Для таких гигантов напольное крепление является единственно возможным вариантом.

Накопительный водонагреватель

Подключение к системе водопровода

Сливное отверстие нагревателей такого типа вне зависимости от модели обычно расположено снизу. Для начала стоит собрать и выполнить установку так называемой группы безопасности. Она представляет собой набор клапанов и фитингов, которые нужны для предотвращения разных ситуаций аварийного мира, которые могут появиться при работе прибора. Вверху следует установить переходник, который именуют «американкой», а после навинчивают бронзовый тройник.  К нижней части стоит подсоединить клапан обратного типа, который не даст воде выливаться обратно в систему водопровода. К боковому ответвлению тройника следует подсоединить дополнительный тройник.

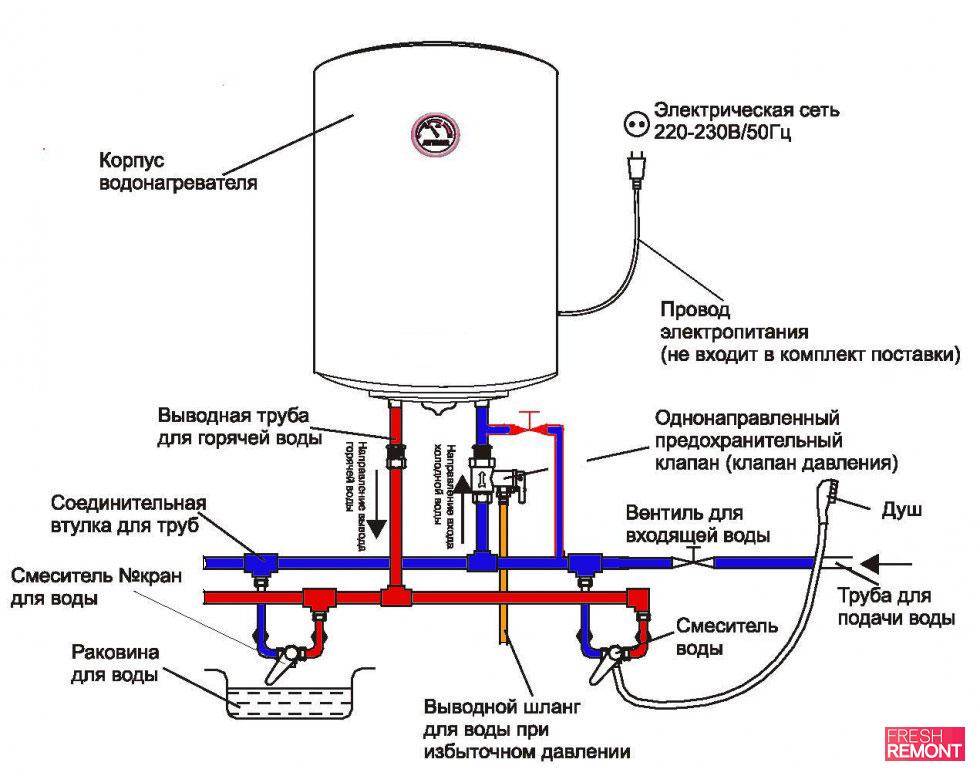

На схеме отчетливо видно, как стоит выполнять подключение накопительного водонагревателя – стойки холодной и горячей воды, водопроводные краны, запорные краны, сливной вентиль и обратный клапан. Обычно на него прикрепляют предохранительный клапан на 6 бар, чтобы была возможность в автоматическом режиме понижать давление внутри емкости, если оно дошло до критического уровня. К этому тройнику следует подсоединить особый компрессионный фитинг для водопроводной трубы, и при избыточном давлении из накопителя часть воды будет отведена в канализационную систему.

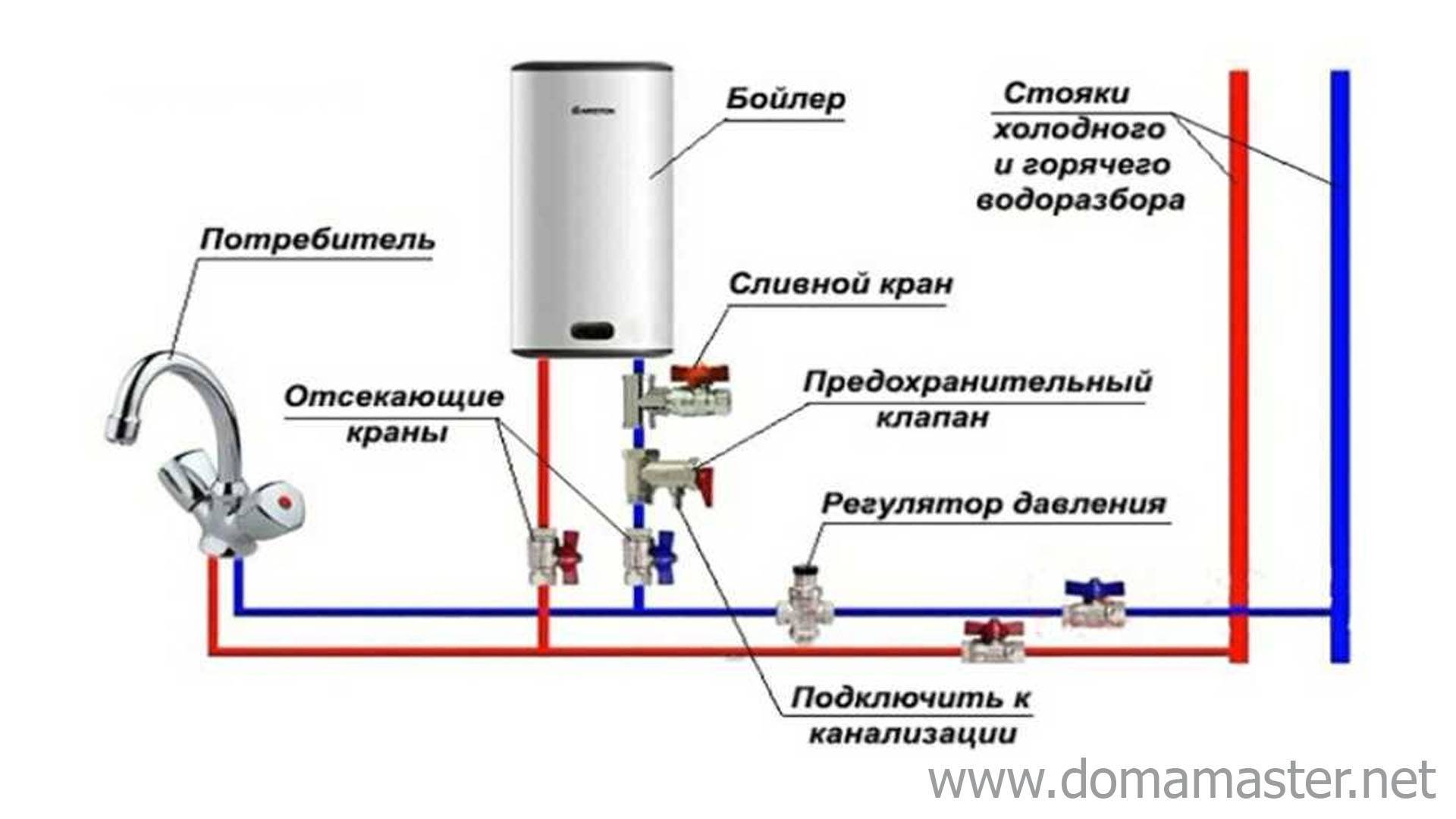

Также существуют схема группы безопасности водонагревателя накопительного типа. Такой комплекс устройств помогает предотвращать опасное опустошение приборы и убирает излишки воды, если давление превысило норму. После монтажа прибора следует убедиться в том, что отверстие клапан давления осталось открытым, так как в противном случае устройство не сработает. Все резьбовые соединения следует уплотнять и загерметизировать.

Некоторые элементы из группы безопасности накопительного нагревателя воды соединяются при помощи резьбы. В соответствии нормам такие места следует уплотнять и обрабатывать при помощи герметика. Правильно установить бойлер своими руками несложно, главное, чтобы горячая и холодная воды были перекрыты перед врезкой. Между стояков с холодной водой и бойлером следует выполнить установку запорного крана, чтобы при необходимости можно было отключать воду, которая поступает в устройство, все соединения следует тщательно герметизировать. Далее стоит подвести дополнительную трубу, которая будет соединять нагреватель с системой горячего водоснабжения в квартире. Здесь потребуется и дополнительный запорный кран, который будет стоять между нагревателем и стояком с горячей водой.

Такой кран всегда должен быть перекрыт, чтобы нагретая вода из бойлера не попадала в общий горячий стояк дома. Еще раз проверьте, чтобы все соединения были уплотнены и загерметизированы. Запорный кран для холодной воды между стояками и нагревательным устройством должны быть установлены так, чтобы в закрытом виде это не препятствовало поступлению воды к остальным потребителям, и отсекая лишь бойлер. А подключение к системе ГВС следует выполнять таким образом, чтобы при необходимости вы могли восстановить поступление горячей воды с главного стояка на систему в квартире. На этом можно считать подключение к водопроводной системе завершенным, а определенные специалисты на таком этапе рекомендуют выполнить проверку – наполнить все водой, а после слить и проследить, не появляется ли течь. Такую проверку можно проводить лишь после того, как на всех соединениях полностью просохнет герметик.

Подключение газовой колонки

Домашние мастера должны знать о том, что все работы, связанные с монтажом газового оборудования, могут выполнять только работники газовой службы (Горгаз), имеющие специальный допуск. Информация по данной теме не может быть инструкцией по монтажу газовой колонки своими руками.

Даже если хозяин проявит самостоятельность и сам правильно установит газовый водонагреватель, неприятностей от газовой службы ему не избежать, вплоть до наложения штрафных санкций.

В 60-е годы прошлого века в СССР осуществлялось массовое строительство панельных пятиэтажек, так называемых «хрущёвок». Как правило, эти дома были газифицированы, и в каждой квартире устанавливалась газовая колонка. Со временем газовые водонагреватели устарели и их стали заменять новыми современными газовыми колонками.

Монтаж нового оборудования на место, где была старая колонка довольно прост. Газовая и водопроводная труба практически не меняют своего положения, за исключением некоторой корректировки их подводки к патрубкам нового водонагревателя. Из инструментов может понадобится перфоратор для установки новых кронштейнов, гаечные и трубный ключи.

Новую колонку навешивают на кронштейны. Используя муфты, сгоны и прокладки, к патрубкам бойлера подсоединяют газовую трубу и водопровод. Гибким шлангом подсоединяют выпускную трубу горячей воды к водоразборному крану. Вытяжную трубу соединяют с выходным отверстием колонки.

После того, как все соединения будут выполнены, производят пробный запуск. Во время первого включения проверяют тягу в вытяжке, отсутствие утечки воды и газа. При обнаружении нарушений аппарат выключают и ликвидируют нарушения.

Монтаж накопительного водонагревателя своими руками

Перед тем, как приступить к подключению водонагревателя, следует выбрать место, где будет располагаться бойлерная установка. Сама конструкция весит немного, но когда набирается вода, то вес значительно возрастает. Если вы решили приобрести установку объемом свыше 80 литров, то лучше монтировать его на несущих стенах — другие попросту не выдержат. В случае покупки стандартного, не слишком большого, то, как правило, из-за габаритов и желания сократить расстояние между самим устройством и трубами мест для монтажа бойлера в квартире остаётся совсем немного — в туалете, ванной и под кухонной раковиной. Тогда их и проще спрятать, и легче подключить, несмотря на то, что установка водонагревателя своими руками — дело непростое. Вторым пунктом в списке идёт подготовка всех инструментов и закупка недостающих, если нужного размера шланга или отвёртки не найдётся.

Что понадобится для установки накопительного водонагревателя:

• Перфоратор;
• Плоскогубцы и отвёртка;
• Крюки или планка с анкерными болтами;
• Клапан с предохранителем;
• Два прочных и гибких шланга;
• Три крана Ду 15;
• ПВС-кабель 3х25;
• Дифавтомат на 16 А;
• ФУМ-лента;
• Устройство накопительного водонагревателя.

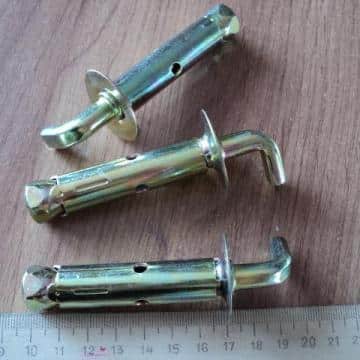

Зачастую установка бойлера своими руками происходит либо на крюки, которые крепятся к стене, либо на планку, установленную на анкерных болтах. При монтаже накопительного водонагревателя стоит учитывать, что от стен и углов до стенок бойлера должны оставаться зазоры минимум в 2 сантиметра, а крышка — свободно сниматься, если придется чинить. Измерьте размеры своего устройства и с помощью шаблона, отметьте на стене точки, куда будут вкручены болты. Проверьте уровнем, находятся ли они прямо относительно горизонтали пола.

Вставьте в дырки крюки с дюбелями и закрутите или проденьте шурупы через планку. Осталось только повесить и разобраться, как правильно подключить бойлер к водопроводу и электричеству.

Подключение накопительного бойлера к водопроводу

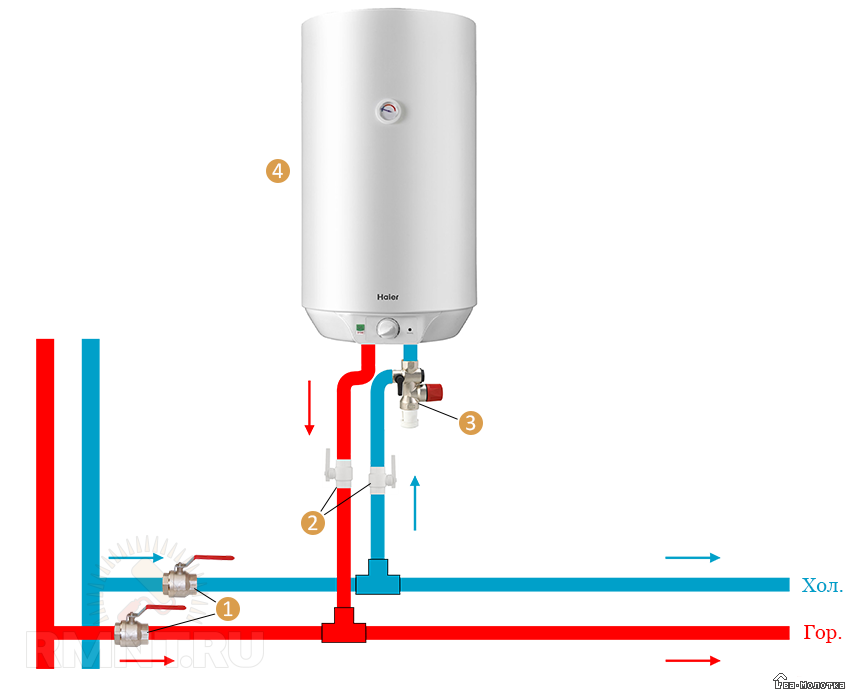

Когда вопрос с тем, как установить бойлер закрыт, пора переходить к налаживанию работы. Схема подключения накопительного водонагревателя к водопроводу выглядит примерно так:

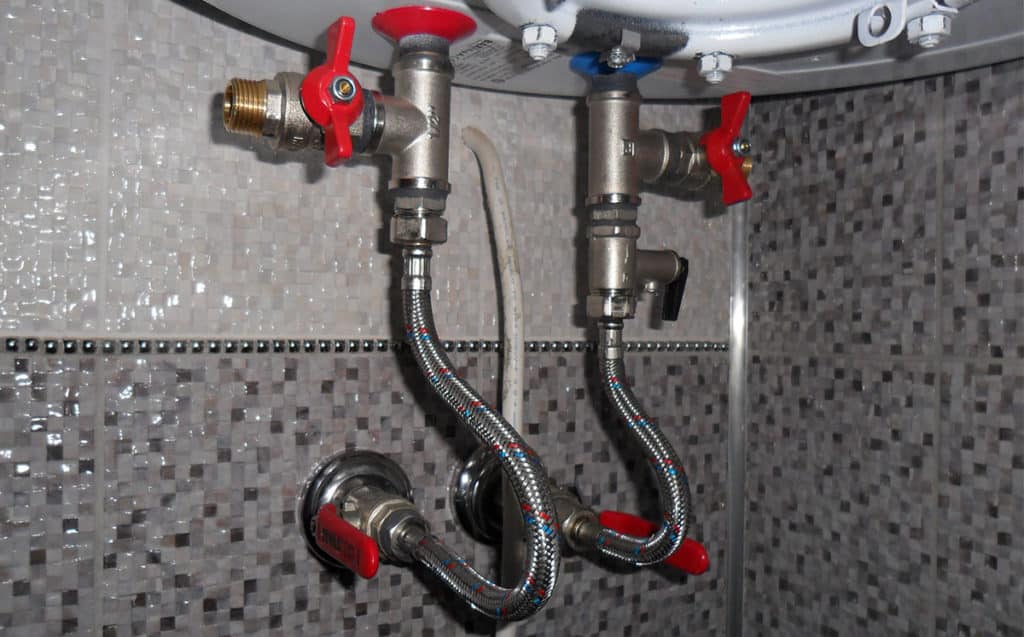

Как видите, схема обвязки бойлера довольно непростая. Соединения между основными трубами и бойлером можно сделать из металлопластиковых или гибких трубок.

Второй вариант значительно проще:

1. Закрутите на трубку с холодной водой, идущей от бойлера, подходящий по размеру тройник;
2. Подключите к отводу внизу клапан с предохранителем так, чтобы стрелка указывала в сторону бойлера;
3. К боковому отводу прикрепите шаровой кран. Его используют для удобства при сливе воды;
4. Все стыки лучше дополнительно закрепить ФУМ-лентой;
5. На кран, от которого будет поступать холодная вода, так же наденьте тройник и шаровой кран;
6. Соедините этот кран с клапаном гибкой подводкой, поставьте под них резиновые прокладки для прочности;
7. Повторите те же действия с горячим водоснабжением; дополнительно закрепите соединения, затянув их ключом.

Если вы не можете поставить тройники на стояках, то подключите бойлер сразу через смеситель. Тогда тройник придется крепить на штуцеры горячей и холодной воды, а после трубками соединять с бойлерной установкой.

На кран с предохранителем установите змеевик, чтобы с него капала вода при нагревании и выведите её в канализацию или, в случае, когда бойлер стоит над ванной, в сливное отверстие.

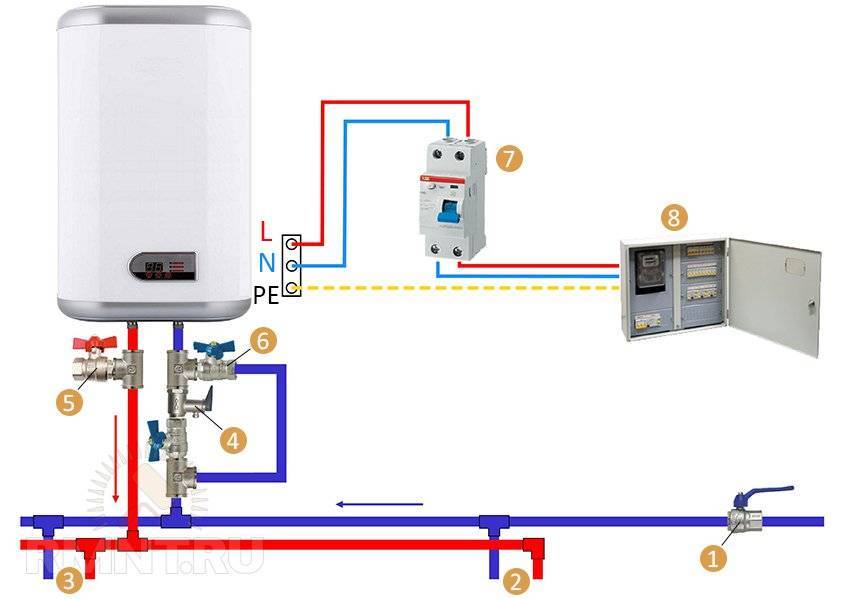

Как подключить накопительный водонагреватель к сети

Если у вашей модели обнаружился готовый кабель, то подключение бойлера будет состоять только из включения в розетку. Переходники при этом лучше не использовать — напряжение будет очень высоким и сторонние кабели могут не справиться и стать причиной пожара. В остальных ситуациях придётся подключать бойлерной установки к электричеству самостоятельно. Если кабеля в комплекте к устройству нет, то используйте трёхжильный провод, лучше сечением в 2.5 мм² и подключайтесь напрямую от электрощитка.

Проложите кабель от электрощитка к водонагревателю и подключите его через дифавтомат. Затем соедините провода с клеммами на бойлере: фазу к L, нулевой к N, заземленный к PE. Всё готово. Теперь осталось сделать запуск на пробу и наслаждаться тёплой водой круглый год.

Как правильно запустить?

1. Налейте в бак воды и закройте кран ГВС;
2. Теперь откройте входные и выходные вентили на трубках рядом с бойлером и кран в ванной или на кухне;
3. Дождитесь пока из него не потечёт ровная струя, проверьте всё трубки и соединения на наличие протечек и можете выключать;
4. Подключите прибор к электричеству или к дифавтомату и начните процесс нагревания воды при помощи кнопок на передней панели.

Подготовка

Если ранее бойлер у вас не был установлен, то первым делом определитесь с его будущим местоположением, затем подберите инструмент и материалы.

Выбор места

При поиске руководствуйтесь следующими рекомендациями:

1. Стена должна быть крепкой, лучше несущей, чтобы выдержать большой вес бака (к весу устройства прибавьте еще вес воды).
2. Важен свободный доступ к коммуникациям и к прибору, так как в дальнейшем придется обслуживать водонагреватель.
3. Не подключайте бойлер к плохой проводке. Обычно мощность моделей составляет от 3 кВт.
4. Не подключайте бак к гнилым и ржавым трубам.
5. Выбирайте место поближе к трубопроводу, чтобы не пришлось врезаться к системе из соседней комнаты.
6. Приемлемым выбором для установки выступает ванная или кухня, реже туалет или прихожая.

На самом деле все не так сложно. Обычная качественная проводка с легкостью выдержит электронагреватель средней мощности. Требований или ограничений по установке данного прибора не существует.

Мы все же рекомендуем проводить отдельную линию от счетчика к баку, чтобы разгрузить основную проводку.

Инструменты

Инструменты и материалы необходимый для установки бойлера.

Если вы все делаете с нуля, то придется попотеть. Для начала врезаться в трубопровод с холодной водой, сделать разводку для горячей воды, а лишь потом приступать к подключению бойлера косвенного нагрева. Также вам потребуются специнструменты и материалы:

• металлопластиковые трубы;
• пакля;
• паста;
• герметичная лента;
• гибкие шланги для соединения бойлера и водопровода;
• тройники;
• шаровые краны;
• обратный клапан;
• перфоратор (дрель рекомендуется только любителям мазохизма, так как придется сверлить довольно глубокие отверстия в крепкой бетонной стене);
• рулетка;
• уровень;
• отвертка;
• газовый или разводной ключ;
• набор обычных ключей.

Порядок установки

Работы выполняют, соблюдая пошаговую инструкцию.

Закрепление устройства

Самый простой вариант – установка напольного бойлера. Его ставят на ровное прочное основание на полу.

Если прибор будет висеть на стене, потребуются специальные опоры, чтобы его удерживать. Вертикальные обогреватели среднего размера (объем бака до 100 л) навешивают на две опорные точки. Бойлеры большего размера или горизонтальные модели монтируют при помощи четырех креплений. Для крепежа используются L-образные шурупы дюбели, анкеры.

Порядок закрепления:

1. От поверхности потолка отступают 1,5 – 2 см. Зазор позволяет приподнимать и опускать прибор. Выверяют уровнем горизонталь и делают разметку для крепежа.
2. Сверлят дыры дрелью или перфоратором, помещают в отверстия дюбеля.
3. Навешивают бак и плотно фиксируют его, следя, чтоб он не болтался свободно на стене.

Если для монтажа вместо крепежной планки используются кронштейны с проушинами, разметку проводят особенно тщательно, чтобы они точно встали на крюки, и не происходило самопроизвольное смещение прибора.

Подключение к водопроводу

На корпусе водонагревателя есть специальная маркировка, показывающая, куда подключать горячую (красный цвет метки) и холодную воду (отмечается синим цветом). На магистрали ставятся запорные краны. Они нужны для отключения аппарата для ремонта. Предохранительный клапан помещают на трубу с холодной водой. Он применяется, чтобы избежать разрывов системы от чрезмерного давления и вытекания жидкости или чтобы уберечь устройство от перегрева.

Накопительные водонагреватели напорного типа подключаются по следующей схеме:

1. Подсоединить прибор к трубе с холодной водой, используя тройник, расположенный на трубке бачка.
2. Изолировать места соединения фум-лентой или другим изолянтом.
3. Организовать аварийный слив, поставив на тройник специальный кран. Он позволит быстро спускать воду при поломке.
4. Прикрепить обратно-предохранительный клапан в низу тройника. Поставить отсекающий кран в низу бака;
5. Через резьбовой переходник соединить трубу с подачей холодной воды с нагревателем.
6. Поместить запорный кран на трубу с горячей водой и подсоединить ее.
7. Используя резьбовой проводник, соединить бойлер с трубопроводом.

Подключение к электричеству

Для водонагревателя накопительного типа требуется своя брызгозащищенная розетка. Ее организуют там, где меньше всего влаги. Проводку обязательно заземляют, ставят автовыключатель и устройство защитного отключения (УЗО), для защиты от коротких замыканий, возникающих при возможных перегрузках в работе водонагревательного аппарата, а жильца от удара электротоком.  УЗО монтируют в щитке.

Номинал токов утечки должен быть не больше 30 мА при минимальной нагрузке 16А.

После монтажа розетки можно производить подключение водонагревателя.
