Как рассчитать фундамент для дома в зависимости от его вида? Какая нагрузка допустима – Обзор

Этап 3. Определяем геометрические размеры столбчатого фундамента.

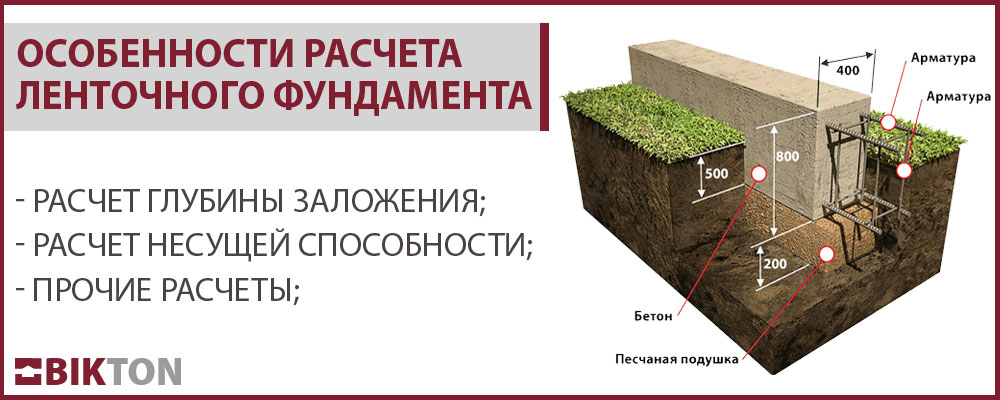

Пример самостоятельного расчёта ширины ленточного фундамента

Расчет опорной площади

При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= γn · F / (γc · Rо), где:

  • γc – коэффициент эксплуатационных условий;
  • γn – коэффициент запаса надежности, принимаемый равным 1,2;
  • F – полная (суммарная) нагрузка на грунт.

Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.

В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.

Вес сооружения

Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент. Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.

Стеновые конструкции:

  • каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
  • бревенчатый и брусчатый сруб – 72-95 кг/м²;
  • кирпичная кладка толщиной 15 см – 210-260 кг/м²;
  • стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².

Перекрытия:

  • чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
  • то же, но с плотным утеплителем – 140-190 кг/кв.м;
  • напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
  • перекрытие бетонными плитами – 500 кг/м².

Крыша:

  • металлическая кровля из листа – 22-30 кг/кв.м;
  • рубероид, толь – 30-52 кг/кв.м;
  • шифер – 40-54 кг/кв.м;
  • керамическая черепица – 60-75 кг/кв.м.

Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.

Вес фундамента и снеговая нагрузка

Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:

  1. Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены. В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м³), получим расчетный вес ленточного фундамента.
  2. Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
  3. Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.

В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.

При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:

  • северные районы – 180-195 кг/м²;
  • средняя полоса РФ – 95-105 кг/м²;
  • южные регионы – до 55 кг/м².

После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.

При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.

И получите точные данные требуемого объема бетона, количество арматуры в метрах и ее вес, а также количество пиломатериалов для опалубки и площади всех поверхностей вашего монолитного фундамента. В итоге программа выдаст вам чертеж ленточного фундамента по вашим размерам.

Нагрузки на фундамент: классификация

Воздействие на постройку с внешней стороны состоит из постоянных нагрузок от веса самой конструкции и тех временных нагрузок, которые имеют сезонный характер. Нормативные нагрузки на фундамент представляют собой следующую совокупность нагрузок:

  • вес конструкции;
  • установленная строительными нормами величина полезной нагрузки (тяжесть от людей и различного оборудования);
  • давление ветра;
  • снеговая нагрузка;
  • иные внешние воздействия, которые допустимы при эксплуатации здания.

Существует величина, которая определяется как коэффициент перегрузки и которая вычисляется учетом изменчивости и превышения показателей нормативных нагрузок. В то же время расчетная нагрузка является произведением нормативных показателей нагрузок на коэффициент перегрузки.

Известно, что любое здание состоит из конструкций наземных и подземных. Все те составляющие строения, которые определяются как находящиеся ниже нулевой отметки (стены подвала, технический этаж, фундамент, основание), определяются как подземные части постройки. Именно на основание, находящееся под фундаментом и передается вес всего сооружения. Для того чтобы определить необходимые характеристики основания инженер и архитектор должны в совместной работе определить подходящий тип фундамента, принимая к сведению все механические и иные показатели характеристики грунта, который имеет место под объектом проектирования.

Нагрузки на фундамент классифицируются на 2 категории:

  • силовые воздействия;
  • не силовые воздействия.

Силовые нагрузки на фундамент здания — это:

  • сейсмическое давление;
  • вес здания;
  • давление боковое грунтовое;
  • упругий отпор грунта;
  • грунтовая влага;
  • сила пучения грунта;
  • вибрации.

Не силовые нагрузки на фундамент — это:

  • влага воздуха в подвальном помещении;
  • температура помещения в подвале;
  • различные агрессивные примеси в воздухе и воде;
  • различные биологические факторы.

Чаще всего в качестве основы под фундамент здания используются:

  • грунты искусственно уплотненные при помощи силикатизации, механической трамбовки, гидроразрыва;
  • поля свайные разных типов;
  • грунт несжимаемый, отсыпанный вместо грунта слабонесущего.

С учетом наличия всех необходимых сведений, а также при наличии показаний типа грунта, глубины залегания грунтовых вод, планировки и этажности здания и характеристик используемых стройматериалов проводится расчет нагрузки на фундамент.

Ширина фундамента для дома из газобетона

Расчет габаритов и заглубления основания

Техническое задание на возведение 2-этажного дома начинается с исследований грунта под фундамент. Оценивается состояние почвы и наличие подземных водоносных слоёв. Поэтому эксперты рекомендуют заказать геодезические исследование, ведь дом в 2 этажа – это не баня. Здесь требуется серьёзный подход.

Типы грунта

Геодезисты подразделяют грунты на 3 вида:

  1. Пучинистые. К ним относится мелкопесчаная почва, пылеватые пески, разные типы супеси, суглинков и прочее. Земля данного вида имеет склонность к расширению вследствие промерзания. В результате будет выталкивать твёрдые предметы, из-за чего нарушается их геометрия.
  2. Непучинистые. В данную классификацию входят скальные и полускальные грунты. Они не промерзают, поэтому не изменяют свой объём и не выдавливают содержимое.
  3. Слабопучинистые. Крупнозернистые песчаные и гравийные породы. Изменения объёма земли довольно слабое и практически не наносит вреда строению фундамента.

Глубина промерзания

В северных, центральных и южных регионах страны почва промерзает по-разному. Например, нормативная глубина промерзания грунта по СНиП в Москве, в условиях суглинков и глин, всего 1,1 м, а в Вологодской обл., уже 1,43 м.

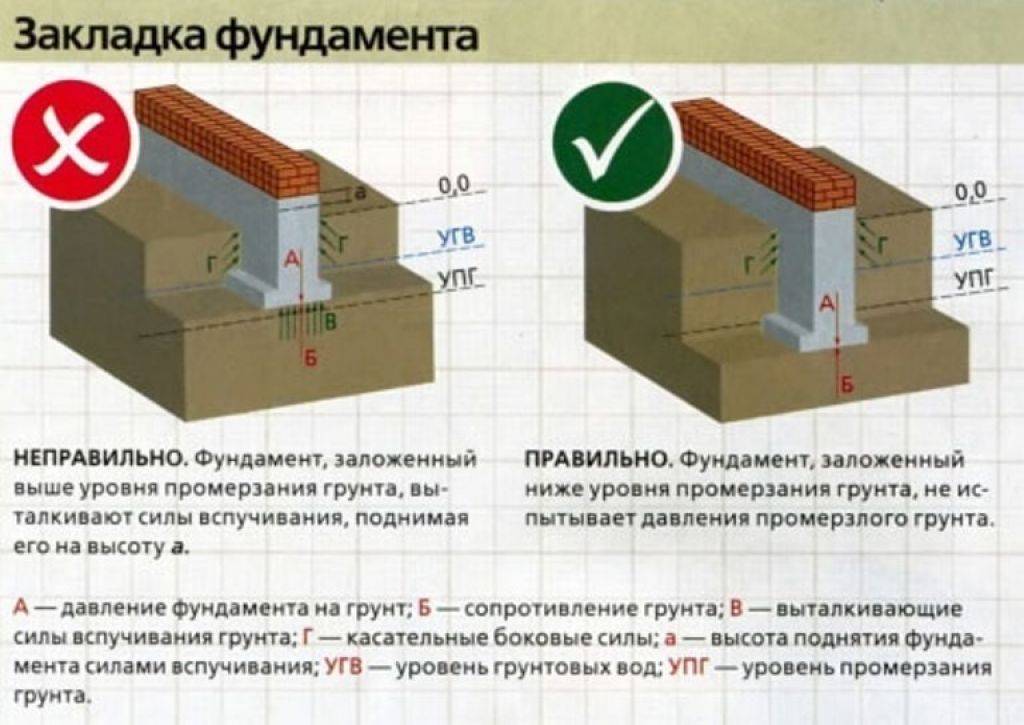

Ленточный фундамент необходимо заглублять на 30 см ниже отметки промерзания. В Карелии или Мурманске эти значения будут на 20-40% больше, а общая высота ленты под 2-этажный дом может составлять 2,5 м.

Уровень грунтовых вод

Один из важных параметров, который учитывают строители – подземные реки и ручьи.

На пучинистых грунтах с высоким нахождением подземных вод строить капитальные строения нельзя, тем более на ленточном фундаменте.

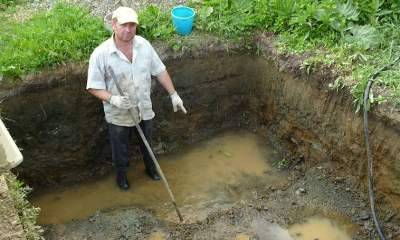

Некоторые определяют уровень самостоятельно, заглянув в колодец к соседям. Но для постройки крупного дома рекомендуется заказать исследования геодезистов.

Материал стен

Коробка дома очень тяжёлая, достигающая массы нескольких десятков и даже сотен тонн. Самые увесистые – строения из кирпича. Деревянные и каркасные полегче.

Чтобы держать на себе такое монументальное жилище, ленточный фундамент должен быть грамотно рассчитан. Для этого рекомендуется использовать нормы давления на разные типы грунта.

Масса строения

У вас должен быть проект будущего дома. В документации указаны материалы и размеры:

  • коробки,
  • перекрытий,
  • крыши,
  • снеговая нагрузка.

Благодаря этому можно высчитать полную массу дома и определиться с типом и габаритами фундамента (сборный, монолитный, комбинированный). Попутно необходимо рассчитать глубину залегания ленты, с учётом региона.

Пример

Считаем массу несущих стен и перекрытий. Например, габариты коробки 6х9. Высота 6 метров. Материал — брёвна, 240 мм.

Через программу калькулятор-онлайн получается: вес дома с учетом нагрузок (снеговая+экспл.) и коэф. запаса: 185 т = 1850 кН. Масса дома с учетом нагрузок и без коэф. запаса: 142 т. Вес коробки дома (только материалы): 98 т. Общая нагрузка на фундамент: 142 т.

По правилам, ширина ленты должна быть на 100 мм шире несущих стен. Значит, у нас это будет 350 мм (стандарт 400 мм). Дом 2-х этажный, поэтому строители рекомендуют делать ширину фундамента на 100 мм больше, а высоту ленты 0,8 х 2 = 1,6 м. Цоколь стандартный 0,4 м. При этом учитываем регион и глубину промерзания.

Расчёт минимальной площади подошвы делается по формуле S > γn · F / (γc · R0), где:

  • γn – коэффициент надежности для запаса прочности (постоянная величина 1,2);
  • R0 – сопротивление грунта под подошвой (например, влажный песок 2,5);
  • F – максимальная нагрузка дома (185 000 кг);
  • γc – коэффициент, зависящий от почвы и типа строения (для деревянных домов 1,1).

Теперь остается подставить все значения в формулу: S > 1,2 х 185 000 / 1,1 х 2,5 = 80 727 см2. Округляем до 80 000 и делим на 10 000 мм = 8 м². Проверяем: лента нашего фундамента общей длиной 30 м и шириной 0,5 м, поэтому 30 х 0,5 = 15 м². Будущий фундамент подходит под наш расчетный дом с запасом 85%.

Считаем количество раствора V= h х b х l, где:

  • V – объем раствора в м³;
  • h – высота (м);
  • b – ширина (м);
  • l – длина ленты (м).

Подставляем значения: 1,6 х 0,5 х 30 = 24 м³. Столько раствора потребуется для ленты 9 х 6.

Фундамент под колонну.

При строительстве домов могут использоваться колонны в качестве опор. Однако проводить расчет для такого типа несущей конструкции довольно сложно. Вся сложность расчета заключается в том, что сбор нагрузок на фундамент колонны осуществить самостоятельно довольно трудно. Для этого необходимо иметь специальное строительное образование и определенные навыки. Для того чтобы решить вопрос о расчете нагрузки на фундамент колонны, необходимо располагать следующими данными:

Сбор нагрузок на столбчатый фундамент пример.

  • Первый параметр, который необходимо учесть, касается погодных условий. Необходимо определить климатические условия в регионе, в котором проводится строительство. Кроме того, важным параметром будет являться тип и мощность ветров, а также периодичность прохождения дождей и их сила.
  • На втором этапе необходимо сделать геодезическую карту. Нужно учесть протекание грунтовых вод, их сезонное сдвижение, а также тип, структуру и толщину подземных пород.
  • На третьем этапе, естественно, нужно рассчитать нагрузку на колонны, исходящую от самого здания, то есть вес будущей постройки.
  • На основе ранее полученных данных необходимо правильно подобрать марку бетона по характеристикам, прочности и составу.

Сбор нагрузок на колонну фундамента пример.

Результаты расчетов

На результатах расчетов основан весь процесс постройки фундамента

По результатам расчета фундамента делают вывод о допустимости применения тех или иных материалов. В случае необходимости вносят изменения в размеры и конструкцию элементов сооружения. По измененным величинам проводят повторные вычисления.

Вычислительный процесс осуществляют с особым вниманием ко всем деталям. Используемые характеристики берут из достоверных источников информации, нормативной литературы, технических справочников. Процедуру принятия решений повторяют несколько раз для исключения ошибок

Каждый результат подлежит многократной разносторонней проверке. Правильность вычислений гарантирует высокое качество, надежность и долговечность конструкций

Процедуру принятия решений повторяют несколько раз для исключения ошибок. Каждый результат подлежит многократной разносторонней проверке. Правильность вычислений гарантирует высокое качество, надежность и долговечность конструкций.

Видео по теме: Самостоятельный расчёт необходимой площади фундамента

Публикации по теме

Возведение перекрытий в доме из газобетона

Как правильно рассчитать толщину фундаментной плиты

Способы расчёта веса 1 метра арматуры 12 мм

В калькуляторе учтены:

  • самые популярные виды фундаментов;
  • самые популярные строительные материалы и их марки;
  • необходимые расходники;
  • сваи и их количество для свайного фундамента и ширину – для ленточного фундамента;
  • несущая способность и нагрузка на указанный тип фундамента и т.д.

Онлайн-калькулятор для расчета фундамента легко используют даже те, кто не имеет отношения к строительству, но хотят прикинуть примерные затраты на портландцемент, песок, щебень и арматуру для укладки в опалубку. Расчет бетона и арматуры на фундамент онлайн-калькулятор делает исходя из стандартных данных, поэтому будет нелишне посоветоваться с тем, кто делал исследование на вашем участке, и может порекомендовать правильные параметры для фундамента.

Расчет фундамента

Сбор нагрузок на фундамент.

Сбор нагрузок на плитный фундамент пример.

Действительно, фундаменты являются главными конструкциями практически для любого сооружения. И поэтому к ним должны предъявляться особые требования. В частности их подбор нужно производить исключительно по расчету, в котором учитывается будущий вес конструкций, опирающиеся на фундамент. Другими словами, необходимо произвести сбор нагрузок на фундамент .

Данная процедура выполняется согласно СНиП 2.01.07-85* (СП 20.13330.2011) «Актуализированная редакция» .

Общая нагрузка на фундамент складывается из следующих нагрузок:

Сюда входят вес конструкций крыши (стропила, обрешетка, железобетонная плита покрытия и т.д.), вес кровельного «пирога» (утеплитель, профнастил, металлочерепица, ондулин и т.д.), а также снеговая и ветровая нагрузки.

О том, как собирается нагрузка на кровлю. вы также можете найти на данном сайте.

Иногда к этим нагрузкам добавляется временная — вес человека в процессе обслуживания кровли, равная 100 кг/м 2 .

2. Межэтажные перекрытия.

Данный раздел включает вес несущих элементов перекрытия (железобетонные плиты перекрытия, деревянные и металлические балки), вес элементов покрытия пола и отделки (доски, ламинат, линолеум, штукатурка потолка и т.д). Кроме этого, здесь необходимо учитывать временные нагрузки от перегородок, людей, мебели и т.д.

О том, как это делается, вы можете узнать из специальной статьи, где рассмотрены примеры сбора нагрузок на перекрытие .

В том случае, если, например, ваш дом имеет холодный чердак, т.е. комнат для проживания там не предусматривается и утеплитель располагается не в крыше, а над последним этажом, то это нужно учесть в отдельной категории.

Обычно здесь учитывается вес несущих элементов перекрытия и теплоизоляционного материала (минплита, пенополистирол, керамзит и т.д.). Редко к ним прибавляется цементно-песчаная стяжка.

Временная нагрузка для чердачного помещения — 70 кг/м 2 .

4. Подвальное перекрытие.

Если пол первого этажа опирается на стены, то его необходимо учитывать при сборе нагрузок на фундамент. В том случае, если пол устроен по грунту, то он передает нагрузку непосредственно на грунт, а не на фундамент. И, следовательно, его учитывать не нужно.

Данная нагрузка получается суммированием следующих масс: конструкции перекрытия (ж/б плита, балки и т.д.), «пирог» пола (ламинат, паркет, Ц/П стяжка, гидроизоляционные и теплоизоляционные материалы), временные нагрузки (перегородки, люди, мебель и т.д.).

Примечание: для того, чтобы перенести перечисленные выше нагрузки на фундамент необходимо знать грузовую площадь. Грузовая площадь — это нагрузка, которая воспринимается несущими конструкциями. Например, для здания с двумя несущими стенами, расположенными на расстоянии 5 метров друг от друга и, на которые опирается перекрытие, грузовая площадь для каждой стены будет равна 2,5м · 1м = 2,5м 2. Потом эта цифра умножается на нагрузку, выраженную в кг/м 2 для того, чтобы получить кг или, другими словами, получить тот вес, который должен восприниматься фундаментом. Если же вы хотите получить равномерно распределенную нагрузку (кг/м), то просто разделите эту величину на 1м.


Грузовая площадь фундамента.

В том же случае, если у вас 4 несущих стены при тех же условиях, то грузовая площадь на стены собирается следующим образом.


Грузовая площадь для сбора нагрузок на фундамент.

Ну, а если дом снабжен внутренними несущими стенами, то необходимо сложить 2 грузовых площади с каждого полупролета. Но об этом в примере ниже.

5. Вертикальные конструкции.

К таким конструкциям относятся несущие стены и колонны, а также, собственно, фундамент.

Далее рассмотрим пример сбора нагрузок на ленточный фундамент.

Сбор нагрузок

Сбор нагрузок осуществляется суммированием их каждого вида (постоянные, длительные, кратковременные) с умножением на грузовую площадь. При этом учитываются коэффициенты надежности по нагрузке.

Значения коэффициентов надежности по нагрузке согласно СП 20.13330.2011.

Нормативные значения полезных нагрузок в зависимости от назначения помещения согласно СП 20.13330.2011.

К постоянным нагрузкам относят собственный вес конструкций. К длительным – вес не несущих перегородок (применительно к частному строительству). Кратковременными нагрузками является мебель, люди, снег. Ветровыми нагрузками можно пренебречь, если речь не идет о строительстве высокого дома с узкими габаритами в плане. Разделение нагрузок на постоянные/временные необходимо для работы с сочетаниями, которыми для простых частных строений можно пренебречь, суммируя все нагрузки без понижающих коэффициентов сочетания.

По своей сути сбор нагрузок представляет собой ряд арифметических действий. Габариты конструкций умножаются на объемный вес (плотность), коэффициент надежности по нагрузке. Равномерно распределенные нагрузки (полезная, снеговая, вес горизонтальных конструкций) формируют опорные реакции на нижележащих конструкциях пропорционально грузовой площади.

Сбор нагрузок разберем на примере частного дома 10х10, один этаж с мансардой, стены из газоблока D400 толщиной 400мм, кровля симметричная двускатная, перекрытие из сборных железобетонных плит.

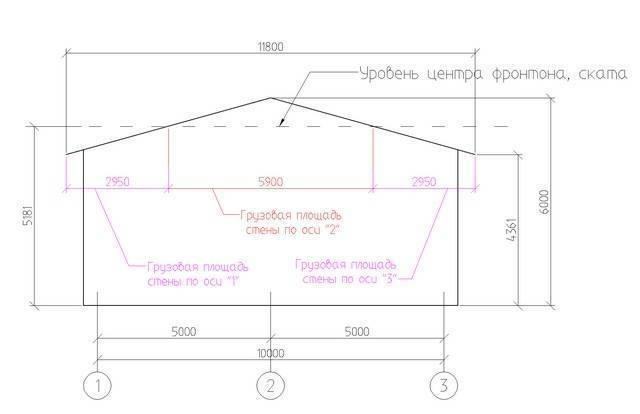

Схема грузовых площадей для несущих стен в уровне перекрытия первого этажа (в плане.

Схема грузовых площадей для несущих стен в уровне кровли (в разрезе.

Некоторую сложность представляет собой сбор снеговой нагрузки. Даже для простой кровли согласно СП 20.13330.2011 следует рассматривать три варианта загружения:

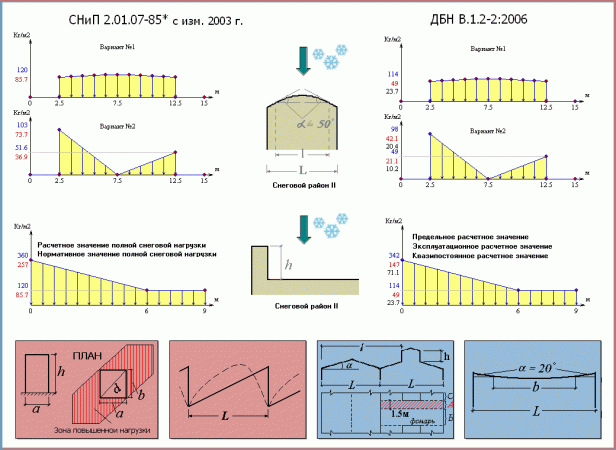

Схема снеговых нагрузок на кровлю.

Вариант 1 рассматривает равномерное выпадение снега, вариант 2 – не симметричное, вариант 3 – образование снегового мешка. Для упрощения расчёта и для формирования некоторого запаса несущей способности фундаментов (особенно он необходим для примерного расчёта) можно принять максимальный коэффициент 1,4 для всей кровли.

Конечным результатом для сбора нагрузок на ленточный фундамент должна быть линейно распределенная (погонная вдоль стен) нагрузка, действующая в уровне подошвы фундамента на грунт.

Таблица сбора равномерно распределенных нагрузок

Наименование нагрузкиНормативное значение, кг/м2Коэффициент надежности по нагрузкеРасчётное значение нагрузки, кг/м2
Собственный вес плит перекрытия2751,05290
Собственный вес напольного покрытия1001,2120
Собственный вес гипсокартонных перегородок501,365
Полезная нагрузка2001,2240
Собственный вес стропил и кровли1501,1165
Снеговая нагрузка100*1,4 (мешок)1,4196

Всего: 1076 кг/м2

Нормативное значение снеговой нагрузки зависит от региона строительства. Его можно определить по приложению «Ж» СП 20.13330.2011. Собственные веса кровли, стропил, напольного перекрытия и перегородок взяты ориентировочно, для примера. Эти значения должны определяться непосредственным вычислением веса того или иного конструктива, или приближенным определением по справочной литературе (или в любой поисковой системе по запросу «собственный вес ххх», где ххх – наименование материала/конструкции).

Рассмотрим стену по оси «Б». Ширина грузовой площади составляет 5200мм, то есть 5,2м. Умножаем 1076кг/м2*5,2м=5595кг/м.

Но это ещё не вся нагрузка. Нужно добавить собственный вес стены (надземной и подземной части), подошвы фундамента (ориентировочно можно принять её ширину 60см) и вес грунта на обрезах фундамента.

Для примера возьмем высоту подземной части стены из бетона в 1м, толщина 0,4м. Объемный вес неармированного бетона 2400кг/м3, коэффициент надежности по нагрузке 1,1: 0,4м*2400кг/м3*1м*1,1=1056кг/м.

Верхнюю часть стены примем в примере равной 2,7м из газобетона D400 (400кг/м3) той же толщины: 0,4м*400кг/м3*2,7м*1,1=475кг/м.

Ширина подошвы условно принята 600мм, за вычетом стены в 400мм получаем свесы общей суммой 200мм. Плотность грунта обратной засыпки принимается равной 1650кг/м3 при коэффициенте 1,15 (высота толща определится как 1м подземной части стены минус толщина конструкции пола первого этажа, пусть будет в итоге 0,8м): 0,2м**1650кг/м3*0,8м*1,15=304кг/м.

Осталось определить вес самой подошвы при её обычной высоте (толщине) в 300мм и весе армированного бетона 2500кг/м3: 0,3м*0,6м*2500кг/м3*1,1=495кг/м.

Суммируем все эти нагрузки: 5595+1056+475+304+495=7925кг/м.

Более подробная информация о нагрузках, коэффициентах и других тонкостях изложена в СП 20.13330.2011.

Порядок вычисления нагрузки на фундамент

Исходными данными для решения задачи являются:

  • район строительства объекта;
  • характеристики грунта;
  • уровень поверхностных, грунтовых вод;
  • материал конструктивных элементов;
  • планировка помещений;
  • этажность здания;
  • тип кровельного покрытия.

Порядок расчета

Определение глубины заложения фундамента. Глубина заложения опорной части сооружения зависит от местоположения объекта, характеристики грунта. Величина принимается по табличным данным. Соответствующие таблицы приведены в нормативных документах.

Справочная таблица для определения глубины заложения фундамента

Определение усилий от кровельного покрытия. Нагрузка от кровли зависит от типа строения и материала элементов. Характер распределения воздействий зависит от формы крыши:

  • в односкатных крышах усилия распределяются на одну (нижнюю) сторону;
  • в двускатных крышах – на две противоположных стороны фундамента;
  • при четырех и более скатах – на все стороны опорной части.

Определение усилий от количества покрытий дома

Определение снеговой нагрузки. Воздействие от снега зависит от годовой толщины снежного покрова. Величина определяется по нормативным данным. Площадь снежного покрова принимают равной площади проекции крыши на горизонтальную плоскость.

Снеговые нагрузки

Подсчет нагрузки от перекрытий. Степень воздействия перекрытий зависит от этажности здания, материала плит (балок) перекрытий. Площадь всех перекрытий принимают равной площади всего строения. Характеристики материала принимают по таблицам.

Таблица допустимых значений балок перекрытий

Расчет нагрузки от стен. Усилия зависят от толщины стен, их положения и материала. Удельный вес материала принимают по таблицам.

Влияние опорной части строения на грунт. Усилие от фундамента зависит от его размеров и материала изготовления. Для предварительного подсчета толщину основания принимают равной толщине стен.

Подсчет суммарной нагрузки на 1 м2 грунта. Суммарные усилия определяют путем сложения результатов всех предыдущих вычислений.

Сравнение и анализ полученных результатов.

Нагрузка на фундамент разных конструкций

Что собой представляет масса здания?

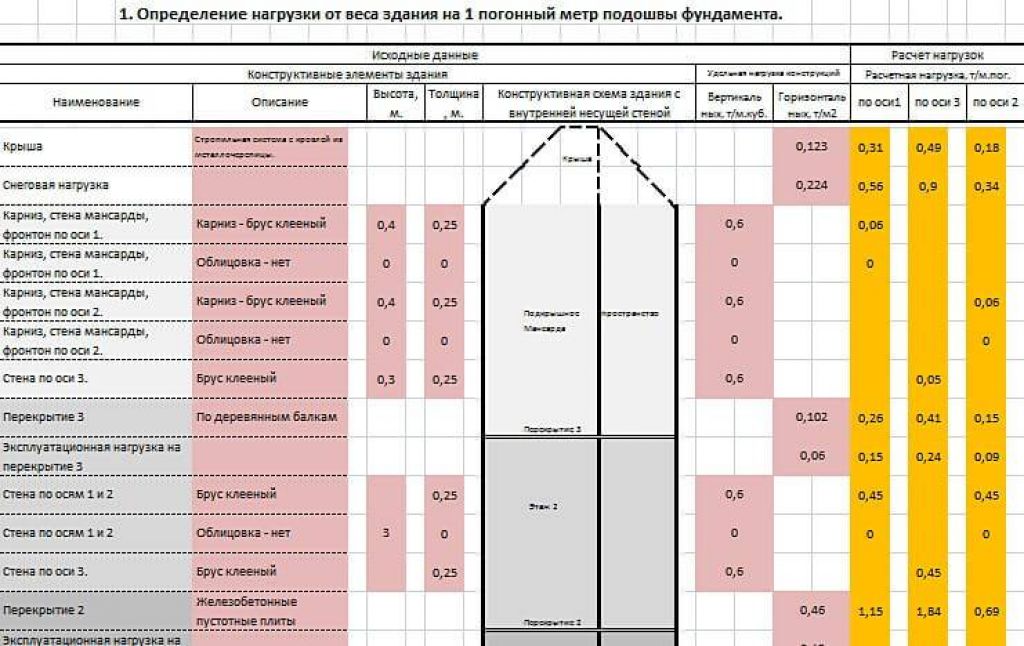

Пример некоторых вычислений веса здания для определения нагрузки на фундамент

Многие проектировщики считают, что для расчета массы здания будет достаточно получить данные о несущих стенах и перекрытиях. На самом деле, все не так просто.

Масса здания – это суммарная масса всех строительных материалов, необходимая для возведения несущих и промежуточных стен, а также способность стен выдерживать массу перекрытий и конструкций крыши с учетом снегового фактора. Поэтому, масса здания – это сумма:

  1. Масс конструкций несущих стен, промежуточных стенок, перегородок и перекрытий.
  2. Массы крыши вместе с кровельными материалами, несущими балками и стопорами, обеспечивающими способность зданию выдерживать резкие порывы ветра.
  3. Вес коммуникаций, труб и канализационных систем, проектируемых и будущих.
  4. Массы строительных материалов и изделий для фундамента, обеспечивающих способность выдерживать грунтовые подвижки и воздействие влаги.
  5. Мебели и бытовой техники (принимается часто 1−5% от массы несущих стен здания).

Таким образом, провести расчет массы самого здания можно только по проекту. Причем, часто сделать это правильно, технически не представляется возможным.

Обычный сбор информации о сооружении тут не поможет, нужно обращаться к услугам производителей, которые предоставят всю информацию о строительных материалах, запроектированных в данном индивидуальном здании. Также возможны ошибки в расчетах, поэтому лучше сразу использовать готовые формулы.

Какой фундамент лучше возвести для газобетонного дома

Особенности конструкции

Пример сбора нагрузок на фундамент

Исходные данные:

Предполагается строительство жилого 2-х этажного дома с холодным чердаком и двухскатной крышей. Опирание крыши производится на две крайних стены и одну стену под коньком. Подвал не предусмотрен.

Место строительства — г. Нижегородская область.

Тип местности — поселок городского типа.

Размеры дома — 9,5х10 м по наружным граням фундамента.

Угол наклона крыши — 35°.

Высота здания — 9,93 м.

Фундамент — железобетонная монолитная лента шириной 500 и 400 мм и высотой 1 900 мм.

Цоколь — керамический кирпич, толщиной 500 и 400 мм и высотой 730 мм.

Наружные стены — газосиликат плотностью 500 кг/м3, толщина стеной 500 мм и высотой 6 850 мм.

Внутренние несущие стены — газосиликат плотностью 500 кг/м3, толщиной стены 400 м и высота 6 850 мм.

Перекрытия и крыша — деревянные.

Конструкции, которые могли бы задержать снег на крыше, не предусмотрены.

План фундамента.

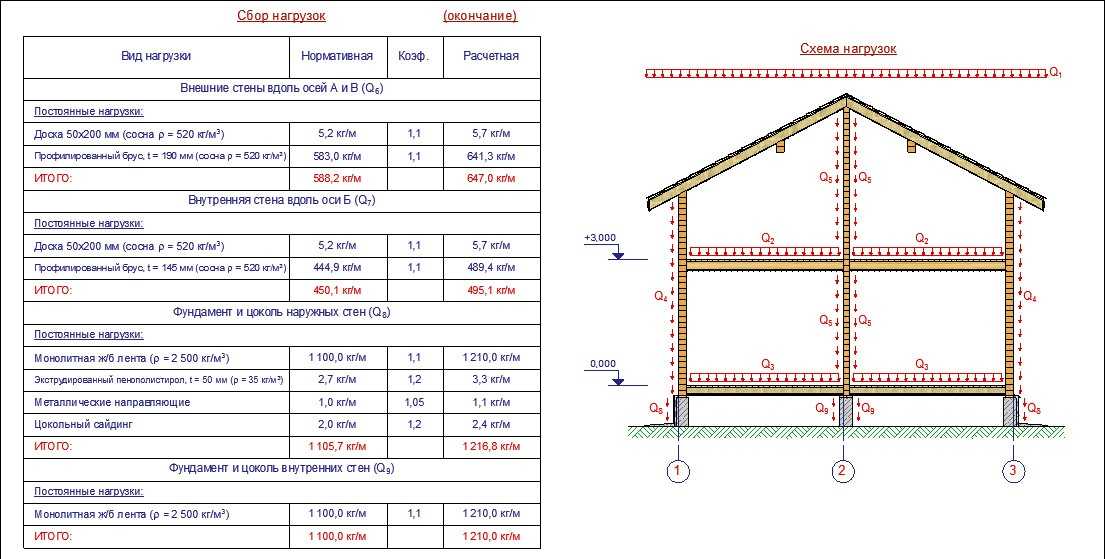

Разрез дома, с действующими нагрузками.

Требуется:

Собрать нагрузки на центральную ленту фундамента, расположенную под внутренней несущей стеной, если грузовая площадь от перекрытия 4,05 м2, а от крыши — 5,9 м2.

Сбор нагрузок на внутреннюю несущую стену.

Определяем нагрузки, действующие на 1 м2 грузовой площади (кг/м2) всех конструкций, нагрузка которых передается на фундамент.

Вид нагрузкиНорм.Коэф.Расч.
Нагрузка от пола 1-го этажа (q1)

Постоянные нагрузки:

— нижняя обшивка из досок t=30мм (ель ρ=450кг/м3)

— утеплитель t=180мм (пенопласт ρ=20кг/м3)

— доски пола t=36мм (ель ρ=450кг/м3)

Временные нагрузки:

— жилые помещения

13,5 кг/м2

3,6 кг/м2

16,2 кг/м2

150 кг/м2

1,1

1,3

1,1

1,3

15,4 кг/м2

4,7 кг/м2

17,8 кг/м2

195 кг/м2

ИТОГО183,8 кг/м2 232,9 кг/м2
Нагрузка от перекрытия 1-го этажа (q2)

Постоянные нагрузки:

— нижняя обшивка из досок t=16мм (ель ρ=450кг/м3)

— доски пола t=36мм (ель ρ=450кг/м3)

Временные нагрузки:

— жилые помещения

7,2 кг/м2

16,2 кг/м2

 150 кг/м2

1,1

1,1

1,3

7,9 кг/м2

17,8 кг/м2

195 кг/м2

ИТОГО173,4 кг/м2 220,7 кг/м2
Нагрузка от перекрытия 2-го этажа (q3)

Постоянные нагрузки:

— нижняя обшивка из досок t=30мм (ель ρ=450кг/м3)

— утеплитель t=180мм (пенопласт ρ=20кг/м3)

— верхняя обшивка из досок t=30мм (ель ρ=450кг/м3)

Временные нагрузки:

— чердачные помещения

13,5 кг/м2

3,6 кг/м2

13,5 кг/м2

70 кг/м2

1,1

1,3

1,1

1,3

15,4 кг/м2

4,7 кг/м2

15,4 кг/м2

91 кг/м2

ИТОГО100,6 кг/м2 126,5 кг/м2
Нагрузка от конструкций крыши (q4)

Постоянные нагрузки:

— внутренняя обшивка из досок t=16мм (ель ρ=450 кг/м3)

— стропила (ель ρ=450кг/м3)

— обрешетка (ель ρ=450кг/м3)

— гибкая черепица (ρ=1 400кг/м3)

Временные нагрузки:

— обслуживание крыши

7,2 кг/м2

3,4 кг/м2

3,3 кг/м2

7 кг/м2

100 кг/м2

1,1

1,1

1,1

1,3

1,3

7,9 кг/м2

3,7 кг/м2

3,6 кг/м2

9,1 кг/м2

130 кг/м2

ИТОГО120,9 кг/м2 154,3 кг/м2
Вес фундамента (q5)

Постоянные нагрузки:

— вес ж/б ленты шириной 400мм (железобетон ρ=2 500 кг/м3)

1 000 кг/м2

1,1

1 100 кг/м2

ИТОГО1 000 кг/м2 1 100 кг/м2
Вес керамического кирпича (q6)

Постоянные нагрузки:

— вес керамического кирпича 400мм (ρ=1600 кг/м3)

640 кг/м2

1,1

704 кг/м2

ИТОГО640 кг/м2 704 кг/м2
Все газосиликаных блоков (q7)

Постоянные нагрузки:

— вес газосиликат 400мм (ρ=500 кг/м3)

200 кг/м2

1,1

220 кг/м2

ИТОГО200 кг/м2 220 кг/м2
Снег (q8)

Временные нагрузки:

— снег

140 кг/м2

1,4

196 кг/м2

ИТОГО140 кг/м2 196 кг/м2
Ветер (q9)

Временные нагрузки:

— ветер

15 кг/м2

1,4

21 кг/м2

ИТОГО15 кг/м2 21 кг/м2

Определяем нормативную и расчетную нагрузки на фундамент:

qнорм = 183,8кг/м2 · 4,05м + 173,4кг/м2 · 4,05м + 100,6кг/м2 · 4,05м + 120,9кг/м2 · 5,9м + 1000кг/м2 · 1,9м + 640кг/м2 · 0,73м + 200кг/м2 · 6,85м + 140кг/м2 · 5,9м + 15кг/м2 · 2,95м = 7174,85 кг/м.

Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
