Как сделать монтаж вентилируемого фасада каркасного дома из композитных панелей, керамогранита, сайдинга: Обзор

Устройство вентилируемого фасада

Вентилируемый фасад — это способ обшивки дома, при котором между внешним слоем — обшивкой — и внутренними слоями — стеной, утеплителем и гидроизоляцией — обеспечивается воздушный зазор не менее 3 см.

Такое устройство обшивки имеет важное свойство — водный пар, выводящийся из толщи стеновых материалов, имеет возможность свободного выхода из утеплителя. Говоря проще — имеется постоянная возможность просушить стену и утеплитель

Этот вариант позволяет увеличить срок службы всех материалов, составляющих толщу стены, обеспечивает качественную работу утеплителя. Для фасадных панелей вентилируемый фасад — обычный тип установки, хотя возможен монтаж и без него, прямо на деревянные стены.

Внешняя отделка каркасного дома. Какой материал выбрать?

________________________________________________________________________ Каркасный дом — деревянный дом. Отделка каркасного дома — дело достаточно интересное.

Благодаря универсальности его конструкции, фасад у каркасного дома может быть любым: от деревянного вплоть до «мокрого фасада» и даже настоящего кирпича. Отделка каркасного дома снаружи может быть практически любой в зависимости от пожеланий и финансовых возможностей человека.

В этой статье мы рассмотрим не только как выбрать фасад для каркасного дома, но и какой должен быть пирог стены каркасника для качественного исполнения того или иного фасада.

Монтаж фасада из керамогранита

В основном установка таких фасадов не легкое дело, а монтаж вентилируемого фасада из керамогранита должен выполнятся специалистами. Правильная технология монтажа фасада из керамогранита имеет шесть этапов. Их нужно проходить в чёткой последовательности, соблюдать рекомендации специалистов.

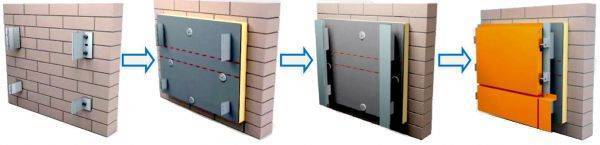

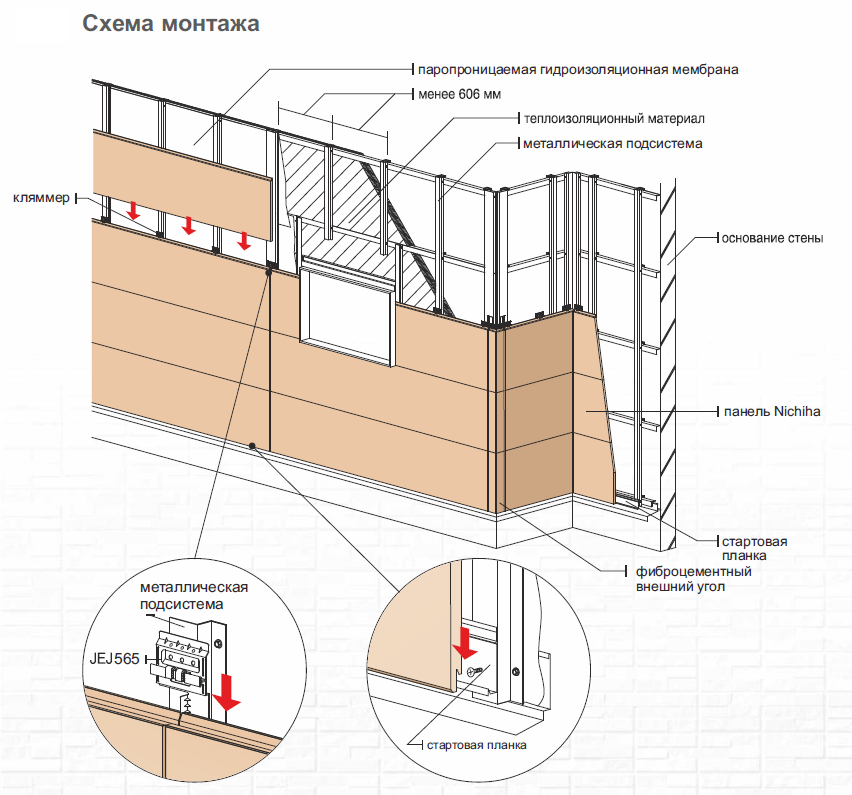

Схема монтажа сайдинга из керамогранита

Первый этап: подготовка

Нужно понимать, что вентилируемый фасад из керамогранитных плит является сложным системным комплексом, поэтому инженеры побеспокоились о составлении списка подготовительных работ, порядок которых закреплён законодательством в нормативных требованиях «Организация строительного производства».

Прежде всего, нужно подумать о безопасности жизни, здоровья людей, проходящих мимо здания и своих рабочих. Для этого:

  • устанавливается разметка границ зоны риска на расстоянии 3 метра от постройки;
  • все материалы и место сбора конструкций размещаются только внутри этой зоны;
  • в сложных погодных условиях откладывать монтаж;

Такие советы больше касаются работ с многоэтажными конструкциями, но при монтаже вентилируемого фасада из керамогранита в своём жилище тоже желательно выполнять технику безопасности, чтобы не навредить себе или жильцам.

Второй этап: определение точек для установки кронштейнов

Для разметки мест установки кронштейнов, внимательно изучите техническую документацию — её нужно делать строго по проекту, разработанному инженерами. Она проводится в два этапа:

  1. Определяются линии для маяков:Нижняя горизонтальная — их крайние точки определяются нивелиром, отмечаются несмываемой краской. С помощью лазерного уровня и рулетки отмечаются промежуточные точки для кронштейнов. Две крайние вертикальные по фасаду — с парапета опускаются отвесы и по крайним точкам горизонтальных линий проводятся вертикальные.
  2. Точки установки кронштейнов отмечаются несмываемой краской.

Третий этап: монтаж

Инструкция для монтажа кронштейнов:

  1. Воспользуйтесь перфоратором и сделайте в стене отверстия.
  2. Установите паронитовую прокладку.
  3. С помощью дюбеля и шуруповёрта установите несущие кронштейны.

Четвёртый этап: теплоизоляции и ветрогидрозащита

На этом этапе установки системы вентилируемого фасада керамогранита выполняются следующие работы:

  1. Через прорези навешивается плита утепления.
  2. Навешиваются и временно закрепляются полотнища ветрогидрозащитной мембраны. «Помните! При монтаже вентилируемых фасадов из керамогранита соблюдайте нахлест полотен не менее 100 мм»
  3. Высверлите через неё отверстия в стене для установки тарельчатых дюбелей;
  4. Выполните монтировку плит на стартовый профиль или цоколь;
  5. Навешивайте плиты снизу вверх по горизонтали в шахматном порядке, подрезая их по мере необходимости; «Помните! Нужно следить, чтобы между плитами не оставалось щелей.»
  6. В случае двухслойного утепления на плите закрепляется два и более тарельчатых дюбеля, а плиты крепятся аналогично однослойному утеплению.

Пятый этап: установка направляющих

Установка вертикальных направляющих профилей на регулирующие кронштейны:

  1. Профиля устанавливаются на опорные и несущие кронштейны;
  2. С помощью заклёпок профиля фиксируются к несущим кронштейнам;
  3. Устанавливаются противопожарные отсечки.

Шестой этап: облицовка

Установка керамогранита для вентилируемых фасадов производится в таком порядке:

  1. С помощью электродрели размечаются отверстия для кламмеров.
  2. Придерживаясь чертежей, установите кламмеры. Используйте заклёпки для прикрепления к каркасу. Для монтажа пользуйтесь самонарезающими винтами.

Одновременно монтаж керамогранита делается одним из следующих способов:

  • без заметного шва — керамогранит присоединяется горизонтальным пропилом на фасад к двум направляющим. Кроме того, это уменьшит нагрузку;
  • с заметным швом — в сравнении с предыдущим, более простой в исполнении.

Устройство вентфасада – виды навесных фасадных систем

Схема монтажа вентилируемых фасадов без утепления Вентфасад без утепления Теплоизоляционные материалы отсутствуют или между утеплителем и отделочным материалом нет вентиляционного зазора.

В последнем случае стена утеплена, но нельзя вести речь об устройстве именно вентилируемого фасада.

Схема монтажа вентилируемых фасадов с утеплением Вентфасад с утеплением

Утепленный вентилируемый фасад должен отвечать таким условиям:

– присутствует паропроницаемый утеплитель (паропроницаемость – > 0,1-0,3 мг/(м*ч*Па)); – утеплитель закрыт пленкой (паропроницаемость – >800 г/м.кв. за сутки); – обустроен вентиляционный зазор (размер – 40-60 мм).

Облицованная стена не может быть отнесена к вентилируемым фасадам если:

  1. присутствует зазор между стеной и утеплителем;
  2. при использовании теплоизоляционного материала с низкой паропроницаемостью (< 0,1 мг/(м*ч*Па));
  3. используется утеплитель с заданными показателями пропускания пара (0,1-0,3 мг/(м*ч*Па)), но он закрыт пленкой с низкой паропропускной способностью (<800 г/м.кв. за сутки);
  4. отсутствует вентиляционный зазор, при соблюдении требований по паропускаемости у теплоизоляционного материала и пленки.

В перечисленных случаях используют другие способы облицовки фасада.

Цены на услуги

Цена монтажа вентилируемых фасадов определяется из совокупности стоимости материалов каркаса, используемой теплоизоляции, вида облицовки и обустройства дополнительных элементов.

Если к обустройству привлекаются специалисты, сюда же включаются работы по монтажу.

При обустройстве наружного кондиционера стоимость монтажа вентилируемого фасада должна значительно увеличиться, так как работы этого уровня сложности стоят довольно дорого.

Чтобы узнать, сколько стоит монтаж вентилируемого фасада, надо знать количество окон в доме, наличие эркеров и количество внешних углов.

Видео:

Чем их больше, тем сложнее будут работы по обустройству и, следовательно, расценки на установку вентилируемых фасадов в этом случае будут выше.

Если вы надумали сделать монтаж самостоятельно, но при этом приобретаете утеплитель известной фирмы и другие качественные сертифицированные материалы, то бюджетной суммой не обойдетесь.

Если все работы по обустройству вы выполните правильно, то вентилируемый фасад будет безупречно служить вам около пятидесяти лет.

Не экономьте на материалах и работах по монтажу фасадов, поиске бригад, согласных провести утепление за самую низкую стоимость, из-за этого вскоре могут потребоваться дополнительные расходы.

Устройство вентфасада – виды навесных фасадных систем

Схема монтажа вентилируемых фасадов без утепленияВентфасад без утепления

Теплоизоляционные материалы отсутствуют или между утеплителем и отделочным материалом нет вентиляционного зазора.

В последнем случае стена утеплена, но нельзя вести речь об устройстве именно вентилируемого фасада.

Схема монтажа вентилируемых фасадов с утеплениемВентфасад с утеплением

Утепленный вентилируемый фасад должен отвечать таким условиям:

– присутствует паропроницаемый утеплитель (паропроницаемость – > 0,1-0,3 мг/(м*ч*Па)); – утеплитель закрыт пленкой (паропроницаемость – >800 г/м.кв. за сутки); – обустроен вентиляционный зазор (размер – 40-60 мм).

Облицованная стена не может быть отнесена к вентилируемым фасадам если:

  1. присутствует зазор между стеной и утеплителем;
  2. при использовании теплоизоляционного материала с низкой паропроницаемостью (< 0,1 мг/(м*ч*Па));
  3. используется утеплитель с заданными показателями пропускания пара (0,1-0,3 мг/(м*ч*Па)), но он закрыт пленкой с низкой паропропускной способностью (<800 г/м.кв. за сутки);
  4. отсутствует вентиляционный зазор, при соблюдении требований по паропускаемости у теплоизоляционного материала и пленки.

В перечисленных случаях используют другие способы облицовки фасада.

Типы фасадных панелей имитирующие натуральные материалы

Под дерево

Лучше всего имитируют натуральное дерево, виниловые и фиброцементные плиты, а также сделанные из древесного волокна. Структуру дерева воспроизводит внешнее покрытие, которое выполняет защитную и декоративную функции. В продаже можно найти японские фасадные панели, которые отличаются высоким качеством и прекрасно воспроизводят оттенки различных пород древесины.

Под плитку

Производят такой отделочный материал в виде двухслойных панелей из пенополиуретана покрытого защитно- декоративным слоем, внешне воспроизводящим плиточную облицовку.

Под кирпич

Чаще всего для имитации поверхности «под кирпич» изготавливают блоки из фиброцемента, композита, но лучше всего – это клинкерная фасадная плитка с утеплителем. Такая отделка очень практична, она позволяет стенам «дышать», защищает от непогоды, служит теплоизолятором.

Под камень

Изготавливают фасадные панели для наружной отделки дома под камень из ПВХ и фибробетона. Они имеют очень эстетичный внешний вид и защищают фасад от агрессивных погодных условий, дождя, снега.

Производители

Популярность фасадной доски возрастает с каждым годом. Ее используют не только для обшивки фасадов, но и в качестве декоративных покрытий определенных зон дома. Сегодня на рынке представлено множество разновидностей облицовочной доски.

Среди всего этого разнообразия можно выделить несколько популярных брендов:

  • Vetedy;
  • Bruggan;
  • Legro – это продукция венгерского производства отличается высоким качеством и оригинальным дизайном;
  • PS-Wood – отечественный производитель ДПК доски, которую изготавливают по немецкой технологии;
  • Revaldia;
  • «Эколес» – выпускает качественный облицовочный планкен, который подойдет для различных видов домов.

Полезное видео

Видео-инструкция по установке облицовки из ДПК:

Автор статьи

Образование — НИУ МГСУ г. Москвы. Стаж работы 19 лет. Ведущий специалист крупного домостроительного комбината.

2017-08-29

Дерево и пластик – хорошо известные и широко распространенные материалы, причем каждый из них имеет свои плюсы и минусы. До недавнего времени недостатки использования пластика и дерева сводились к минимуму с помощью специальных добавок и пропиток, но современные технологии позволяют создавать абсолютно новые, революционные материалы. Один из них носит название древесно-полимерный композит (ДПК), или просто жидкое дерево.

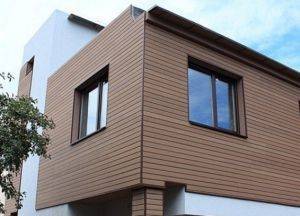

Фасадная доска из древесно-полимерного композита

Монтаж

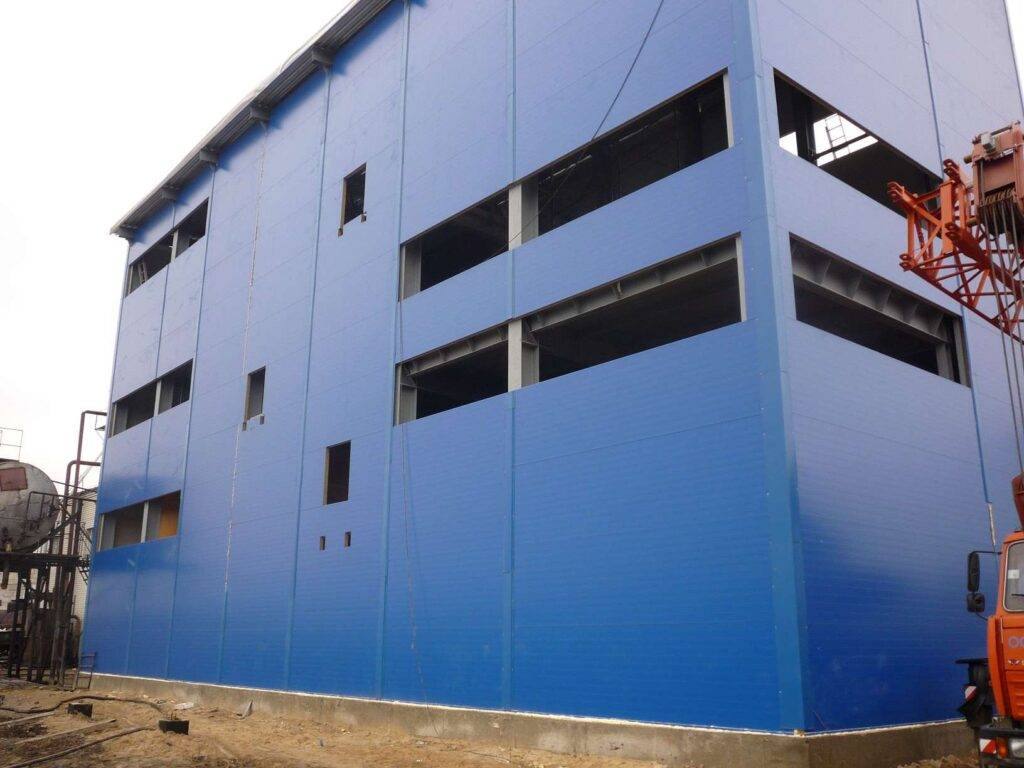

Как собирается фасад из сэндвич-панелей своими руками? Существует ли инструкция или какие-то общие рекомендации? Безусловно.Детали монтажа сильно зависят от того, какое здание возводится; однако некоторые положения будут общими во всех случаях.

  • Стандартная ширина заводских фасадных панелей из пенополиуретана в металлическом покрытии — 1 метр. Длина — под заказ вплоть до 12 метров, что позволяет при вертикальном монтаже перекрыть фасад здания невысокой этажности одной панелью.
  • Допускается монтаж панелей на деревянный, железобетонный или металлический каркас.
  • При вертикальном монтаже панель длиной до 6 метров можно крепить только снизу и сверху к горизонтальным профилям. Связанные между собой, они обеспечат достаточную жесткость стены. При большей длине посередине необходим как минимум один горизонтальный пояс каркаса.
  • При горизонтальном монтаже панелей колонны каркаса должны стоять с интервалом не больше тех же 6 метров.

При горизонтальном монтаже точки крепления панелей должны располагаться не реже, чем через каждые 6 метров.

После окончания монтажа швы между панелями запениваются или заполняются минеральной ватой, затем закрываются защитными планками.

Установка

Соединение отдельных элементов

Монтаж фасадных кассет выполняется на распорные салазки, прилагающиеся в комплекте крепежа. Деталь вставляется в направляющий профиль, и прикручивается к нему саморезом или фиксируется заклепкой. На ее краях устроены неподвижные скобы, к которым крепится панель, тем же способом, что салазки к профилю. Для каждой композитной кассеты потребуется 4 салазки: 2 в верхней части и 2 в нижней. Кроме этого панель фиксируется на профиле. Между соседними алюминиевыми кассетами необходимо оставлять зазор до 10 мм.

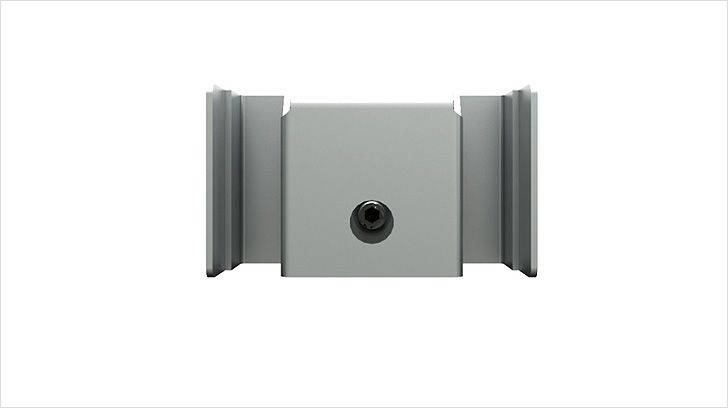

Салазка

Композитные панели – современный, практичный и привлекательный материал. Его монтаж проводится в любое время года и может выполняться нанятой строительной организацией или своими силами.

Достоинства и недостатки панелей

Композитные панели, как и любые другие облицовочные панели и материалы имеют свои характеристики.

К положительным качествам панелей из композитных материалов относятся показатели:

  • влагоустойчивость;
  • прочность;
  • устойчивость к внешним воздействиям;
  • пластичность панелей;
  • звукоизоляция;
  • легкость конструкции;
  • неприхотливость в уходе;
  • устойчивость к ультрафиолету;
  • широкий цветовой ассортимент;
  • металл внутри панели не поддается коррозии;
  • легкость монтажа;
  • долговечность.

Благодаря своим качествам композитные панели могут использоваться как в промышленном строительстве, так и в частом оформлении фасадов.

К недостаткам данного вида облицовочного материала можно отнести высокую стоимость покрытия по сравнению с аналогичными облицовочными материалами.

ВАЖНО! Недорогие виды композитных панелей в составе могут иметь полимерные, также алюминиевые слои, которые имеют свойство деформироваться при высокой температуре. Дорогостоящие виды имеют противопожарную защиту, поэтому если выбирать композитные панели, то лучше не экономить

Дорогостоящие виды имеют противопожарную защиту, поэтому если выбирать композитные панели, то лучше не экономить.

Конструкция системы с воздушным зазором

Вентилируемый фасад – это относительно новая технология, которая получает все большее распространение. Необходимость использования данной технологии обусловлена рядом проблем, с которыми часто сталкиваются владельцы частных и многоквартирных домов. Очень часто в несущих стенах образуется влага, как результат жизнедеятельность внутри жилых помещений. Готовка пищи и уборки способствуют тому, что внутри стен накапливается влага. Под воздействием разницы температур происходит испарение. Подобные условия приводят к увеличению концентрации пара внутри стен. Когда пар превращается в воду, он начинает негативно влиять на отделочный материал, который может разрушаться под воздействием влаги и сырости. Принцип навесного вентфасада прост: его суть сводится к удалению излишек влаги. Благодаря специальному воздушному зазору воздух легко может циркулировать внутри стен. Непрерывная естественная вентиляция исключает вероятность появления проблем.

Схематично вентфасад состоит из таких ключевых компонентов:

  • несущее основание;
  • подконструкция;
  • слой звукоизоляции;
  • слой теплоизоляции;
  • паропроницаемая мембрана;
  • вентилируемый зазор;
  • декоративная отделка.

Всякий компонент призван исполнять свою конкретную функцию.

Порядок монтажа вентилируемого фасада с отделкой керамогранитом

Если речь про реконструкцию здания, то на подготовительном этапе со стены удаляются слабо закрепленные куски старой облицовки. Необходимости в выравнивании поверхности нет, поскольку она будет скрыта отделкой фасада из керамогранита. Оценивается способность несущих конструкций выдержать дополнительные нагрузки. Завозятся все необходимые материалы. Ограждается территория.

Если монтаж фасада из керамогранита будет производиться на высоте, то устанавливаются строительные леса или люльки. Производится разметка стены для установки кронштейнов четко в соответствии с проектом. Стандартный шаг вертикальных направляющих под керамогранит – 600мм, даже если плата имеет ширину 1200мм. Шаг системы может быть сокращен на углах, под окнами, и везде, где потребуется подрезка плиты керамогранита.

Существуют разные типы систем в зависимости от используемого металла в конструкции:

  • оцинкованные;
  • алюминиевые;
  • нержавеющие.

В оцинкованных системах применяется вертикально- горизонтальный метод монтажа. Это значит, что кроме вертикальных направляющих, будут использованы и горизонтальные. Соединяясь между собой, направляющие образуют клетку на фасаде, где ячейка 600*600мм. Это удобно монтажникам, потому что  есть возможность смещения плитки керамогранита влево/ вправо.

При вертикальном расположении системы, возможность смещения плитки ограничена допустимым способом смещения кляммера относительно верхней полки профиля. Кляммер можно смещать, но главное условие допустимости такого узла – каждый кляммер должен быть закреплен как минимум на  две заклепки наискосок в верхнее и нижнее отверстие.

Монтажников нужно ограничивать в самостоятельном принятии решения относительно раскладки керамогранита на фасаде. Интересы у собственника здания и подрядной организации разные, собственнику важен эстетический вид, раскладка должна быть с ним согласована. Речь о проекте на навесной фасад с керамогранитом, проект должен быть обязательно. В проекте определена раскладка и расположение каждого узла конструкции.

В большинстве случаев монтаж керамогранита ведется горизонтальными рядами. Для этого с помощью уровня необходимо параллельно нулевой отметки провести на стене нижнюю стартовую линию и определить точное место расположения углов. От них в будущем будет вестись установка плитки, но для этого надо заранее правильно подвести под нее каркас.

При изготовлении вентилируемого фасада из керамогранита технология монтажа должна соблюдаться в соответсвии с Альбомом Технических Решений и проектом на фасад. Альбом технических решений- набор типовых узлов, допустимых к использованию на конкретной системе. Альбом технических решений согласовывается ФАУ ФЦС при выдаче Технического Свидетельства на систему, он есть у каждого сертифицированного производителя.

В соответствии с произведенной разметкой на стену через паронитовые прокладки устанавливаются несущие и опорные кронштейны. Их крепят анкерными дюбелями, которые должны уходить в бетон или кладку не менее, чем на 5-6 сантиметров. Заранее нужно провести испытания на вырыв анкера, чтобы подобрать допустимый анкер в соответствии с нагрузками, передаваемыми на точку крепления.

На несущие кронштейны с применением саморезов или заклепок крепят профиль из оцинкованной, нержавеющей стали или алюминия. При этом должны выполняться два обязательных условия:

  • верхние полки профилей образуют идеально ровную плоскость для правильного крепления керамогранита на фасад;
  • между слоями облицовки и теплозащиты оставляют пространство для естественной вентиляции;
  • в зависимости от проекта профиль устанавливается вертикальными рядами или образует решетку правильной формы.

Утеплитель в навесных конструкциях

Монтаж вентилируемого фасада из керамогранита, как правило, предполагает наличие сплошного слоя утеплителя. Для этого используют маты из минеральной ваты плотностью не менее 80кг/м3. Их прижимают к стене тарельчатыми дюбелями. Каждый мат минваты должен быть закреплен пятью дюбелями: четыре по углам и один в центре. Снаружи на них закрепляют ветрогидрозащитную мембрану. Она пропускает пары воды и препятствует выветриванию теплоизоляционного материала восходящими потоками воздуха. Можно применять двухслойное утепление в вентфасадах. Нижний слой базальтового утеплителя может быть меньшей плотности – от 50кг/м3. При двухслойном утеплении каждую следующую плиту утепления укладывают на предыдущую, перекрывая стыки. Таким образом достигается максимальное сохранение тепла в здании.

Инструмент и инвентарь

Наименование:Технические характеристики:Назначение:
Леса строительныеВысота и длина лесов — по паспорту. Нормативная нагрузка-200 кгс/мДля монтажных работ на определенном уровне здания
Фасадный подъемник или люлькаДлина рабочего настила-4м.

Грузоподъёмность-300кг.

Высота подъёма до 150 м.

Для монтажных работ на определенном уровне здания
Лазерный нивелирТочность измерения 0,1 мм/мИзмерение высот
ВатерпасДлина 1500мм, точность измерения 0,5 мм/м.Проверка горизонтальных

плоскостей

Отвес, шнурМасса отвеса не более 0,4 кг, длина 98м. Длина шнура – 5м,

диаметр 3 мм.

Разграничение захваток, проверка вертикальности
Лазерный уровеньТочность измерения 0,1 мм/мПроверка горизонтальных плоскостей
Перфоратор или дрельМаксимальный диаметр сверла (пробойника) 20 мм.Сверление отверстий в стене
Рулетка стальнаяДлина 20 м., Масса 0,35 кгИзмерение линейных размеров
Гайковерт ручнойМомент затяжки 12,5 кгс.мЗавинчивание/отвинчивание гаек, болтов
Отвертка с рычажным

наконечником

Реверсивная рычажнаяЗавинчивание/отвинчивание винтов, болтов
Электродрель с насадками

для завинчивания

Потребляемая мощность 800 Вт, максимальный диаметр

сверления 20 мм.

Сверление отверстий и завинчивание винтов
Клепальный пистолет аккумуляторныйСила заклепки 85кгс, рабочий ход 20мм, вес с аккумулятором

2,2 кг

Установка вытяжных заклепок
Клепальные клещиДиаметр заклепок до 6ммУстановка заклепок
Сетка защитная на лесаЗащита от падения предметов с высоты лесов

Монтаж панелей и технология облицовки

В зависимости от конструкции композитного покрытия монтаж его может производиться:

  • со скрытым стыковочным креплением.
  • с открытым стыковочным креплением.

Плиты из композита должны крепиться с помощью элементов для фиксации.

Распорные элементы могут быть в комплекте с предоставляемым материалом. Салазки являются фиксатором панелей и в то же время направляющим элементом. При помощи на них скоб фиксируется композитный элемент. Крепить распорные салазки следует специальными заклепками.

Интервал между плитами должен быть около 0,8-1 см. Монтаж начинают с угла и последовательно укладывают элементы по рядам: один ряд над другим. Крепление осуществляется в местах пересечения шпунта и направляющей.

Укладку плит производят до полной состыковки со сводом крыши.

При монтаже композите придется выполнять фрезеровку материала. При раскрое алюминиевого покрытия следует с точностью до миллиметра рассчитывать размеры элементов. От точности фрезерной зарезки зависит качество всего покрытия.

Таким образом, облицовка фасада композитными панелями может производиться как при частном строительстве, так и на больших офисных зданиях и помещениях производственного назначения.

Благодаря жесткости, прочности и долговечности материала не потребуется выполнять ремонт фасада более чем 30 лет. Красивое и надежное покрытие не только эффективно защищает стены строения, но также служит аккуратным, практичным оформлением здания.

Виды панели

Алюминиевые (изготовитель – «Алкотек»)

Изготовленные Alcotek алюминиевые композиты подходят для вентфасадов, облицовочных работ, отделки комнат, а также при строительстве рекламных объектов. Пластины производят из двух алюминиевых листов, между которыми располагают наполнитель гомогенного типа. Он является полимерной композицией, в которую входят минералы, антипирены. Особый вид состава с клеящими компонентами получает прочную адгезию листов и наполнителя.

Изготавливаются плит шириной 1220, 1500 мм, толщиной 3–4 мм. Алюминиевые плиты имеют толщину 0,3–0,5 мм. Алюминиевые материалы имеют длину от 2100 до 8000 мм, это позволяет подобрать подходящие по замерам строений изделия.

Плиты из алюминия имеют высокую прочность, успешно противостоят ветрам, не происходит расслойки, коробления в период эксплуатации. Этот фактор важен, особенно для высотных построек. Алюминиевые плиты очень пластичны из-за холодного вальцевания. Это плюс отсутствие дополнительных пазов позволяет отделочные работы для фасадов любой формы. Даже для овальных, цилиндрических, криволинейных конструкций материал является подходящим. Листы не теряют первоначальной формы и окраски и могут использоваться длительный период. Расслойки не происходит даже в зонах сгибов в ходе монтажных работ и всего срока службы.

С тыльной стороны данные материалы покрыты специальным составом, предотвращающим развитие коррозии. Адгезия высокой степени между слоями, стойкость к любым условиям извне дают возможность использовать листы из алюминия при температурных режимах от +80 до -50 градусов.

Стальные (изготовитель «Краспан»)

бПлиты марки «Краспан» из стали многослойны, лицевая часть состоит из листа стали с оцинковкой, сверху защиту обеспечивают нанесением покрытия. Оно основано на полиэстере или поливинилденфториде и иметь различные оттенки.

Середину пластин делают из полимерного материала, он не является токсичным, а также не склонен к горению. Тыльная сторона состоит из оцинкованной стали. Крепление заклепочным либо кассетным. Панели «Краспан» относятся к категории огнестойких.

Ширина сегментов – 1250 мм, длина – от 2000 до 4500 мм. Общая толщина – 2 мм (1,4 мм – наполнитель, и по 0,3 мм – листы стали). Монтаж элементов из стали марки «Краспан» выполнен из металла U-образного или L-образного типа, возможно крепление в области перекрытий между этажами. Листы подходят для солнечных сторон строений, сохраняют форму при порывах ветра.

Технология монтажа

Чтобы создать вентилируемую конструкцию своими руками, необходимо выполнить ряд последовательных действий.

  1. Проводится подготовка поверхности. Это мероприятие включает в себя очистку от всего лишнего: удаляются любые предметы, которые мешают проведению работ, трещины замазываются, поверхности обрабатываются антисептическими растворами длительного действия. Если конструктивные особенности предполагают наличие на фасаде точек освещения, вывесок, декоративных элементов, то их расположение продумывается заранее. В случае необходимости устраиваются закладные, чтобы избежать лишней нагрузки на участки каркаса.
  2. Создается разметка. Определяются места расположения крепежных и направляющих элементов, выполняется фиксация кронштейнов.
  3. Утеплитель устанавливают до или после создания обрешетки. В первом случае плиты теплоизоляции буквально нанизываются на основные участки крепежных элементов и дополнительно фиксируются специальными анкерами с большой шляпкой. Второй вариант предполагает укладку утеплителя по созданным ячейкам. Все стыки обрабатываются монтажной пеной.


Натягивается мембрана. Она не должна иметь складок и заломов. Деревянные основания предварительно защищают гидроизоляцией.
Монтируется металлический профиль или деревянный брус. При необходимости используется их комбинация. Изделия из металла более предпочтительны, ведь они долговечны, не подвержены сезонной деформации и не впитывают влагу.
Установка профиля должна соответствовать всем требованиям надежности. Именно поэтому способ фиксации кронштейнов выбирается в зависимости от вида материала фасада. Если требуется, производится дополнительное укрепление.
Последующая укладка облицовки не должна располагаться вплотную к утеплителю или основанию, между ними необходимо оставлять вентиляционный зазор. Фиксация внешней отделки выполняется способом, который предусмотрен для каждого конкретного материала.

Итогом станет фасад, который будет надежно оберегать дом от различных воздействий и создаст особый микроклимат.

Вентилируемый фасад технология монтажа

Строительство вентилируемых фасадов —  задача для опытного специалиста, который грамотно выполнит все запланированные работы и не допустит ошибок.

Монтаж НВФ выполняется в несколько этапов:

  • На наружной стене здания устанавливается каркас из профиля.
  • Между направляющими укладывается слой утеплителя. На него наносится специальная мембрана, которая защищает материал от попадания влаги. Также может быть установлен ветробарьер, защищающий фасад от продуваемости. Все средства изоляции должны быть сопровождены инструкцией с подобным порядком крепления.
  • В вертикальном положении закрепляется обрешетка
  • Затем наносится декоративная облицовка

Желательно подбирать утеплитель толщиной минимум 100 мм. От толщины утеплителя в дальнейшем будут зависеть многие факторы. Для утепления оптимально подходит минвата, пенопласт, пенополистирол (используется даже в среде, где повышена влажность). Утепляемые вентфасады выполняют двойную функцию: облагораживают жилище снаружи и обеспечивают тепло внутри

Очень важно изначально правильно рассчитать количество необходимых материалов для обустройства, утепления и отделки вентфасада. Также стоит продумать количество элементов примыканий (откосы, отливы, парапетная крышка, углы). Лучше всего для монтажа вентфасада в частном доме обратиться к услугам специалиста

Лучше всего для монтажа вентфасада в частном доме обратиться к услугам специалиста

То же самое касается и наружной отделки высоких зданий

В монтаже вентфасада очень важно учесть все правила и требования, не забыть про воздушный зазор и грамотное крепление элементов. Лучше всего для монтажа вентфасада в частном доме обратиться к услугам специалиста. То же самое касается и наружной отделки высоких зданий

То же самое касается и наружной отделки высоких зданий

Лучше всего для монтажа вентфасада в частном доме обратиться к услугам специалиста. То же самое касается и наружной отделки высоких зданий

В монтаже вентфасада очень важно учесть все правила и требования, не забыть про воздушный зазор и грамотное крепление элементов

Для облицовки навесной вентилируемой фасадной системы используются различные строительные материалы: фиброцементные плиты, керамогранит, металлические конструкции и множество других современных средств. На рынке можно встретить разнообразную продукцию для утепления и отделки фасада, но выбор лучше делать в пользу того материала, который оптимально подходит и по качествам, и по бюджету. Благодаря современной и надежной системе крепления предварительная обработка поверхности не нужна для монтажа системы навесного вентилируемого фасада.

Преимущество монтажа навесных вентилируемых фасадов также заключается и в том, что никакие предварительные работы не нужны. Только в редких случаях, если постройка действительно очень старая. Монтаж навесных фасадов должен осуществляться строго по нормативам СНиП.

Облицовка НВФ природным камнем

Каменная кладка смотрится дорого и изысканно. Навесной фасад, отделанный таким способом, прослужит длительное время. Технология установки отличается оперативностью и легкостью, но опыт все же необходим, поэтому целесообразно привлекать профессионалов для выполнения работ

Очень важно грамотно выполнить разметку стен, чтобы в дальнейшем укладка камня выполнялась безошибочно

Система данного метода отделки включает слой теплоизоляции, паробарьер и каркас из металла. В обязательном порядке понадобится проведение подготовительных мероприятий для внешних стен. Мастера по отделке проводят все требуемые замеры, составляют чертежи и проводят расчеты. На этапе подготовки мастера определят архитектурную специфику здания и учтут другие важные нюансы. Специалисты очень аккуратно устанавливают кронштейны. Выполнение данных работ требует внимательности и серьезного подхода. В одно время с монтажом основных кронштейнов выполняется установка пластин и других крепежных элементов. Затем вручную укладывается утеплитель. После всех мероприятий выполняется облицовка камнем. При помощи стальных заклепок выполняется крепление кляммера к направляющим, сбоку в специальные зажимы вставляют фасадные плиты. Применяются самоклеящиеся резиновые полосы.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
