Каркасные дома и описание типов конструкций

Утепление

Для утепления каркасного дома могут применяться:

• Пенополистирол;
• Стекловата;
• Минеральная (базальтовая) вата.

Обладающий прекрасными теплоизолирующими свойствами пенополистирол имеет низкие шумопоглощающие свойства крайне низкую огнестойкость. Наилучший вариант утепления – применение базальтовой ваты.

Для утепления стен между вертикальными стойками укладывают гидроизоляцию, а затем листы ваты. При необходимости, утепление может укладываться в несколько слоев с перекрытием швов. Поверх утепления ложится еще один слой гидроизоляции и далее стена обшивается снаружи. Для обшивки можно брать доски или OSB плиты. Все зависит от того, какие работы по отделке наружных поверхностей будут производиться далее.

Утепление пола и потолка производится таким же образом. Для уменьшения объемов работы, верх тоже можно обшить плитами.

Каркасный дом — пошаговая инструкция

Каркасный дом представляет собой жесткую систему из опорных стоек, горизонтальных и наклонных связей, опирающуюся на свайный, свайно-ростверковый, плитный или ленточный фундамент мелкого заглубления. В классическом варианте пространство между стойками заполняют утеплителем. Чаще всего — базальтовой ватой. Снаружи и внутри конструкции обшивают отделочными материалами.

Другой способ возведения каркасного дома — монтаж стен и перекрытий из жестких СИП-панелей, состоящих из двух плит ОСП и слоя пенополистирола между ними. Собираются системы по-разному. В первом случае каркас устанавливают поэлементно или блоками, во-втором — крупноразмерные панели монтируют как конструктор, соблюдая последовательность. Наиболее простой способ собрать каркасный дом своими руками — пошаговый монтаж несущей системы, утепления и отделки. При этом не понадобятся строительные подъемные механизмы и большой коллектив рабочей бригады. Все операции можно выполнить самостоятельно или с помощью 1-2 друзей.

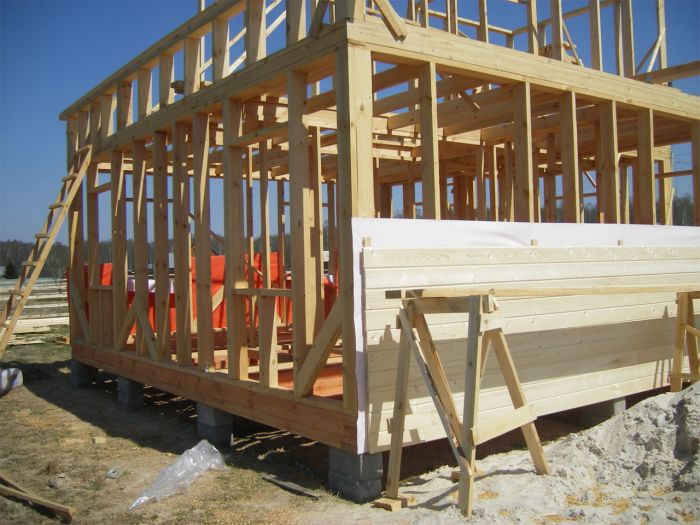

Возведение каркаса

После окончания работ по обустройству чернового пола можно начинать устанавливать каркас. Каркас начинают возводить с установки угловых вертикальных стоек. Стойки крепятся к нижней обвязке при помощи усиленных стальных уголков.

Между угловыми опорами устанавливают промежуточные. Между собой опоры скрепляют временными откосами. Точность вертикалей откосов должна быть максимально достижимой. От этого напрямую зависит прочность и долговечность готового дома. Брусья верхней обвязки так же, как и снизу, соединяются вполдерева и крепятся гвоздями или саморезами напрямую к верхушкам опор. В потолочных балках дерево не выбирают. Они ложатся полностью на верхнюю обвязку и скрепляются с ней.

После того, как сделана верхняя обвязка, делают постоянные откосы на угловых опорах. Они увеличивают жесткость каркаса стены и позволяют выдерживать большие ветровые нагрузки. Откосы выполняются заподлицо с наружными плоскостями стоек.

Теперь все временные откосы можно убрать и приступать к строительству крыши.

Возведение каркаса стен

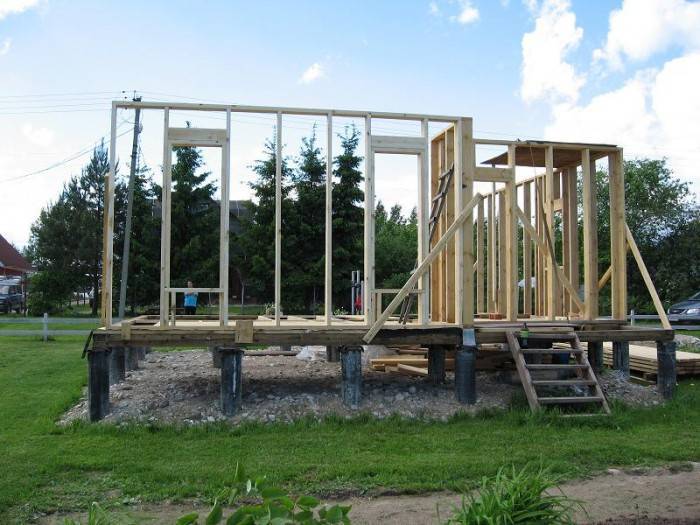

Ростверк – платформа для дома

Сборка стенового каркаса на платформе Окончание строительства фундамента позволяет начать работы по возведению основных несущих конструкций. Основой стен и всего остального в каркасном доме служит ростверк. Это деревянная или металлическая конструкция, которая укладывается на выступающие из грунта фундаментные столбы. По своему контуру ростверк повторяет очертания будущего дома. При его укладке обязательно надо использовать измерительные приборы, позволяющие контролировать его горизонтальность. Размеры бруса или металлического профиля определяются весом возводимой строительной конструкции.

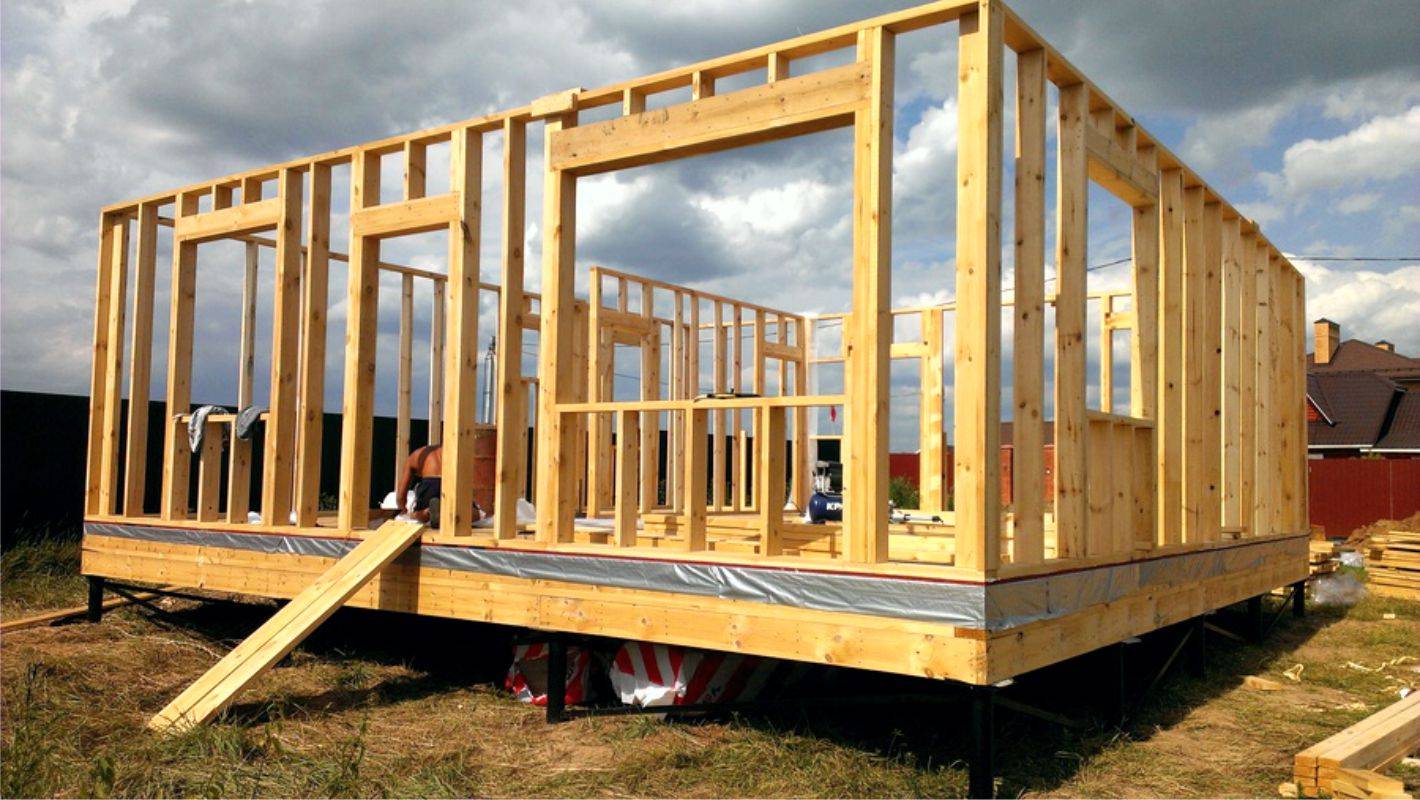

Возведение стенового каркаса

Схема каркасного дома из дерева После монтажа ростверка можно приступать к установке каркаса стен. Для этого можно применять брус с размерами сечения 150х50 и больше. Брус должен быть изготовлен из хвойных пород деревьев и высушен до состояния 12–18% влажности. Кроме того, надо помнить, что все деревянные конструкции должны быть обработаны защитными средствами от плесени, грибка и воздействия огня.

Стеновой каркас можно собрать рядом на ровном участке земли, при сборке каркаса необходимо сразу готовить оконные и дверные проемы. Готовый каркас одной стены можно установить на ростверк и закрепить укосинами. Как и все сборочные операции, строители должны использовать измерительный инструмент для установки стеновых каркасов в строгой ориентации по плоскостям.

Шведская технология

Около 80% жилых домов в Швеции строится по каркасной технологии. Климатические условия этой страны (частые сильные дожди, шквалистый ветер) требуют строительства домов с толстыми стенами и усиленным каркасом. Для фундамента используется утепленная шведская плита УШП. Каркас, стропила и перекрытия производятся из специального профиля толщиной до 0.5 до 3 мм.

Преимущества строительства домов по шведской технологии:

• Быстрота строительства – в среднем 2-3 месяца;
• Легкость монтажа;
• Не требуется спецтехника;
• Низкая стоимость строительства;
• Долговечность эксплуатации (до 100 лет)

Фундамент под каркасный дом

Технологии каркасного домостроения в видео-уроках и обзорах

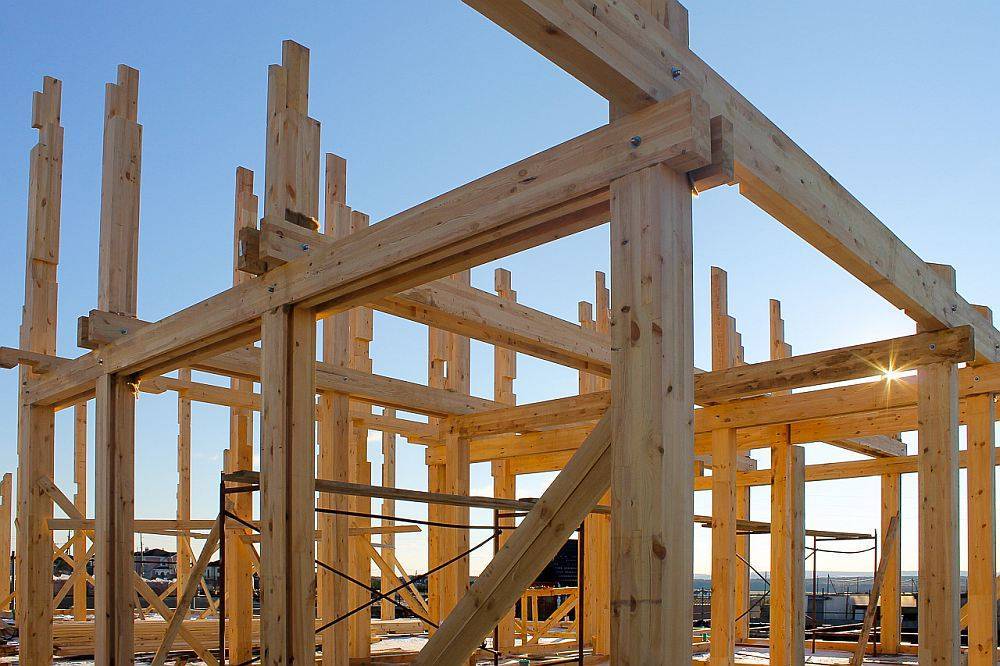

Стоечно-балочный (фахверковый) каркас

В домах, построенных по фахверковой технологии в Германии больше четырехсот лет назад, до сих пор живут люди. Такой запас долголетия должен убедить всех, кто не верит в прочность и надежность каркасных конструкций. Несущий элемент стоечно-балочного каркаса – вертикальная колонна, поддерживающая горизонтальные балки. Иногда для усиления прочности конструкцию дополняют диагональными элементами из бруса. В настоящее время строительство фахверковых каркасов в ряде проектов упрощается тем, что вместо врезки соединений используют стяжку с помощью болтов. Наличие металлических креплений отличает современный каркас фахверкового дома от традиционного в лучшую сторону.

Балочно-стоечный каркас состоит из балок и бруса увеличенного сечения (150х150 мм., 200х200 мм. Мощные стойки и балки позволяют монтировать в проемы каркаса окна и двери с большой площадью.

Фундамент для постройки каркасного дома: требования к основанию

Теплоизоляционный материал

Вы можете купить недорого каркасно-щитовые дома под ключ, но лучше заранее разобраться, какой в них использовался утеплитель. Для этих целей могут применять несколько материалов:

• Традиционный или экструдированный пенополистирол. Толщина этого материала должна быть не меньше 15 см. Он влагостойкий, отлично сохраняет тепло.
• Минвата. Дешевые каркасные дома часто делают с использованием обычной мягкой минеральной ваты, но она слёживается и сползает, поэтому лучше использовать плитный материал толщиной 15-20 см.
• Эковата. Она делается из вторичной целлюлозы. Изделие пропитывается антисептиками и антипиренами.  Этот материал может засыпаться внутрь каркаса либо напыляться на панель. Такой утеплитель плотно заполняет все щели и обеспечивает отличную теплоизоляцию.
• Камышовые или льняные маты. Используются изделия толщиной 15-20 см. Маты обладают экологической чистотой. Они проходят обработку от гниения и горения.

Каркас рамный с перекрытиями

Такая технология носит еще названия «канадский дом» или «канадское строительство» или просто «платформа»

Самый часто используемый в России тип каркасного монтажа. Такая технология носит еще названия «канадский дом» или «канадское строительство» или просто «платформа».

В основе возведения таких домов лежит плитная платформа из СИП панелей. В свою очередь панели СИП — это две скрепленных между собой плиты ДВП, ДСП и пр. с проложенным между ними утеплителем.

Рекомендуем к прочтению:

Каркасная технология строительства домов

Принцип монтажа такого дома заключается в следующем:

• Сначала закупается готовый домокомплект, который доставляют на стройплощадку.
• Затем на подготовленный ранее фундамент укладывают платформу для пола, состоящую из обрешетки и самих панелей СИП.
• Следом начинают собирать каркас из деревянного бруса. Здесь опоры-стойки монтируют в обвязку платформы по принципу замкового соединения шип-паз.
• В верхней точке опор-стоек их также обвязывают брусом и устанавливают следующую платформу пола второго этажа или уже чердака (в зависимости от этажности коттеджа). То есть, несущая нагрузка дома здесь ложится как на сам фундамент, так и на платформы между этажами.
• Готовую конструкцию каркаса обшивают панелями, монтируют крышу, вставляют окна и двери. Остается лишь отделать коттедж снаружи и подвести к нему все коммуникации.

Строительство каркасных домов по этой технологии имеет важное преимущество – работы можно выполнять самостоятельно. А это значит, что экономия строительного бюджета будет налицо

Два варианта одной технологии

Возведение каркасных домов проводится двумя способами:

• Методом «Канадская платформа». Сначала устраивается перекрытие и пол первого этажа, затем на нем собираются крупные секции — целые стены или их сегменты. После установки в проектное положение конструкции закрепляются, утепляются и обшиваются.

Пошаговой сборкой. Все элементы раскраиваются и фиксируются по месту. Сначала нижняя обвязка, затем стойки и верхняя обвязка. Такой способ более долгий, но он позволяет обойтись 1-2 помощниками или даже построить небольшой дом в одиночку.

«Канадская платформа» используется при типовом строительстве, когда на заводе изготавливаются конструкции высокой степени готовности. Их привозят на строительную площадку и монтируют с помощью грузоподъемных механизмов за несколько дней.

При самостоятельном возведении каркасного дома проще и легче пошаговый монтаж. Усилиями двух-трех человек можно устанавливать не только отдельные элементы, но и укрупненные блоки, совмещая традиционный метод и «Канадскую платформу».

Фундамент

Каркасный дом своими руками: пошаговая инструкция, достоинства и недостатки самостоятельного строительства

Виды крыш и кровельных покрытий для каркасного дома

Виды крыш

Выбор вида крыш для каркасного дома выполняется по тем же критериям, что и выбор вида крыши для кирпичных или бревенчатых домов. Это крыши с чердачным помещением – жилым или не жилым. В основном для каркасных домов выбирают следующие виды крыш:

двускатная;

мансардная;

вальмовая;

многощипцовая.

В большинстве случаев, индивидуальный застройщик останавливается на двускатной или мансардной крыше, так как устройство таких крыш не составляет особых трудностей и подходит под покрытие любыми кровельными материалами.

Для южных регионов, где преобладают ветра, рекомендуется вальмовая крыша, так как конфигурация крыши обеспечивает наилучшее сопротивление ветровым нагрузкам.

Выбор кровельного материала

Выбор кровельного материала зависит от следующих факторов:

уклон крыши;

конструктивные и архитектурные особенности дома;

материального положения застройщика;

эксплуатационный срок кровельного материала.

Наибольшим спросом для покрытия крыши дома у индивидуальных застройщиков пользуются такие кровельные материалы как:

волнистый асбоцементный шифер (уклон крыши – 25-45°; срок эксплуатации – 30 лет, окрашенный до 40 лет);

металлочерепица (уклон крыши – 20-40°; срок эксплуатации не менее 30-35 лет);

кровельная сталь (уклон крыши – 18-30°; срок эксплуатации – 25-30 лет);

волнистый битумный шифер (Ондулин) (угол уклона крыши – около 35-40°; срок эксплуатации не менее 50 лет)*;

* Данный вид кровельных материалов в основном предназначен для укрытия кровли в не отапливаемых помещениях, при применении его в качестве кровельного материала для укрытия крыш бань, домов существует вероятность того, что битумный волнистый лист может потрескаться, деформироваться, а так же потерять свой цвет.

Перекрытие и стропильная система

Инструкция к фундаменту

Второй этап. Обвязка, изоляция, пол.

Вначале делаем гидроизоляцию фундамента, используя битумную мастику, рубероид или гидроизол. Первым слоем кладется жидкая изоляция, потом следует черед рулонной, а сверху крепятся сухие доски (лежни), края которых выравниваются по высоте фундамента. На первый слой досок укладывается второй, чтобы перекрыть возможные щели.

И уже к лежням крепятся доски обвязок – они устанавливаются на ребро, выравниваются и прибиваются к своей основе. Следующим шагом станет монтаж лаг – по способу крепления они напоминают установку обвязок, прибиваются косыми гвоздями.

Когда основа для пола подготовлена, можно приступать к его утеплению. Есть различные способы утеплить напольное покрытие, в том числе, можно использовать недорогой пенополистирол, тем более, что он не боится влаги. Ориентировочная толщина пенополистирола составит около 150 мм, укладывается он в 2 слоя для перекрывания стыков и швов. Дополнительно по периметру рекомендуется пройтись герметиком для обеспечения полной изоляции поверхности.

После изоляции настилаем черновой пол из досок и верхнего слоя фанеры. Если фанера достаточно велика (более 15 мм), то можно обойтись без повторного настила. Если нет, то лучше будет сделать еще один слой из досок внахлест с первым уровнем. Наш пол готов.

Обеспечение жесткости каркаса

Классические каркасные дома представляют собой сооружения, схема каркаса которых включает элементы:

1. Верхнюю и нижнюю балки обвязки;
2. Вертикальные стойки;
3. Укосины;
4. Перемычки;
5. Элементы стропильной системы крыши.

Каркас схематически представляет собой систему из закрепленных стержней, воспринимающих сжимающие, растягивающие и изгибающие нагрузки.

Сечение опорных стоек подбирают по несущей способности. Для наружных стен оно составляет 150х50 мм или 200х50 мм, для перегородок 100х50 мм.

Увеличивать сечение несущего бруса, чтобы разместить утеплитель, нецелесообразно. Гораздо рациональнее заложить теплоизоляцию в 2 слоя – один между стойками, второй по наружной обрешетке с перевязкой. Такая мера поможет избежать потерь тепла через деревянные балки, обвязку, углы, обрамления проемов.

Шаг стоек для одноэтажных домов – 600 мм. Это удобный интервал для укладки базальтовой ваты, крепления ОСП или листов гипсоволокна без подрезки. При большей высоте здания рекомендуется опорные элементы располагать на расстоянии 400 мм.

Оконные и дверные проемы усиливают горизонтальными балками из бруса, уложенного на ребро. Если разрыв более 800 мм, его толщина должна быть не менее 150 мм. Если ригель недостаточно прочный, при его прогибе произойдет защемление оконной рамы. Возможно появление трещин на стекле, фасаде и отделке. Сечение вертикальных стоек увеличивают при передаче точечных нагрузок от конька крыши, крупных проемов.

Внутри каркаса в несущих стенах укладывают горизонтальные перемычки толщиной на 50 мм меньше, чем опорной стойки. Связи увеличивают пространственную жесткость конструкции, служат опорой для верхнего листа утеплителя. Их монтируют в разбежку, заподлицо с внутренней стороны стены.

Для устойчивости каркас укрепляют укосинами или цельной обшивкой. Укосины – расположенные под углом 40-60° доски размером 100х25 мм или 150х25 мм. Верхним и нижним концами их врезают в балки обвязки, крепят по длине к стойкам на 2-3 гвоздя.

Если монтируют плиты жесткой обшивки – ОСП или многослойной фанеры, – установка укосин не обязательна. Листы укладывают с разбежкой швов, чтобы перевязать каркас, повысить его жесткость. Нельзя панели крепить вертикально. Под углами окон устанавливают цельные элементы, а не куски или обрезки. Толщина обшивки – 11-12 мм.

Входная дверь – еще один участок, где важно усилить каркас. Закрывание и открывание приводит к вибрации всей конструкции, разрушению отделки

Боковые стойки дополнительно укрепляют, сращивая две доски, стены обшивают цельным листом многослойной фанеры.

Междуэтажная обвязка предназначена перевязывать каркас, а не идти по кругу. Сначала монтируют брус на пересечениях внешних и внутренних стен, затем на углах, перегородках. Последними заполняют оставшиеся участки.

Выбирают качественный крепеж соответствующей толщины и длины.

Виды каркасных жилых домов

Правильный каркасный дом невозможно построить, если схема составлена без учета типа конструкций и технологии сборки. Для массовой застройки разработаны различные виды жилых зданий:

1. Каркасные;
2. Каркасно-панельные.

Помимо этого, в каркасном домостроении применяют комбинированные или видоизмененные системы.

Основа домов – стоечно-балочная рама, воспринимающая нагрузки от стен, перекрытий, кровли, отделки и заполнения проемов. Различия – в порядке строительных операций, скорости сборки, применяемых механизмах и технологиях.

Недостатки построек

Однако стоит помнить, что строительство каркасного дома может иметь и свои недостатки:

• большинство современных материалов, используемых при подобном строительстве, могут быть опасны для здоровья человека. Например, древесно-стружечные плиты;
• такие дома не обладают достаточной термической стабильностью, поэтому за обеспечением оптимальной температуры в помещении необходимо тщательно следить;
• в большинстве случаев каркасная конструкция имеет мостики холода, которые могут привести к разрушению материалов каркаса;
• прочность строения может быть недостаточной;
• стены каркасного дома легко разрушить;
• стены дома обладают малой паропроницаемостью.

Этапы возведения каркасного дома

Каркасный дом можно построить в соответствии с канадской либо финской технологией. Вне зависимости от выбранного варианта и дополнительных условий порядок возведения рассматриваемых сооружений остается одинаковым.

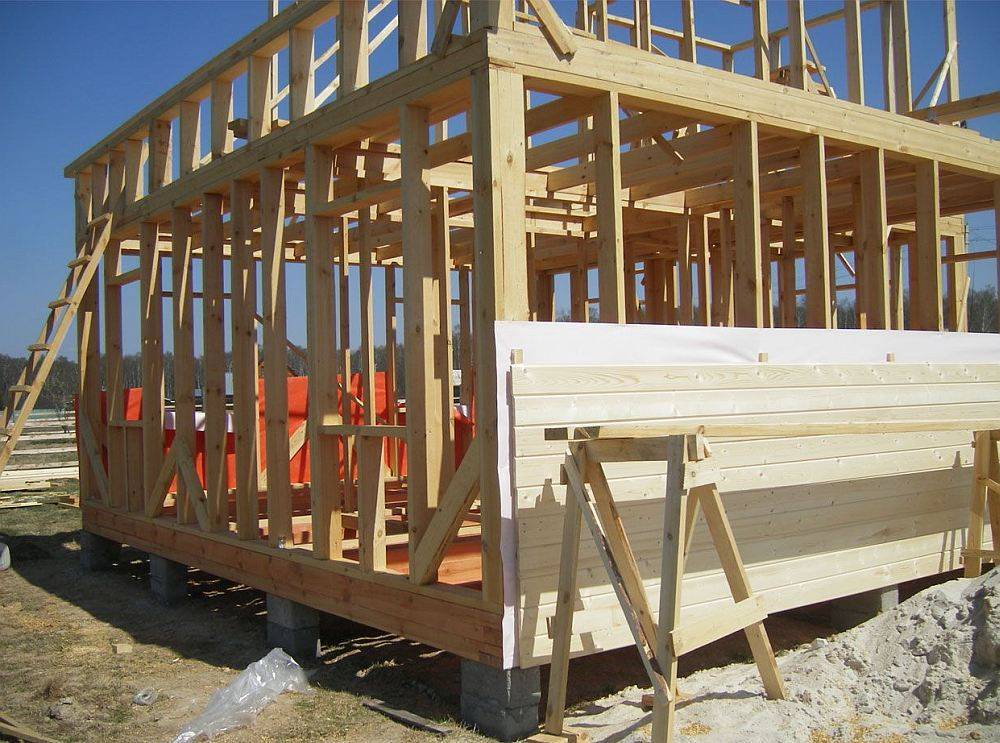

Возведение каркаса

Такие дома собираются из каркасов. Лучший вариант – заказать изготовление каркасных элементов необходимых размеров специализированной компании, а затем попросту собрать все части в единую конструкцию. Скрепление элементов лучше всего выполнять при помощи деревянных нагелей.

Первый шаг. Выполните гидроизоляцию фундамента. Обычно для этого используется рубероид, лучше – в два слоя. Для крепления рубероида используйте любой удобный способ, самый популярный вариант – крепление с помощью расплавленной смолы.

Три стены

Второй шаг. Уложите опорный обвязочный брус по периметру дома, а также в местах размещения будущих стен и перегородок. Эти элементы тоже лучше купить в готовом виде.

Стены первого этажа

Стены первого этажа

Третий шаг. Приступайте к обустройству чернового пола. Для этого разместите по периметру площадки лаги, прикрепите их к основанию удобным способом и заполните промежутки между лагами утеплителем. Традиционно применяется минвата, можно использовать керамзитовую засыпку или другие удобные материалы. Все деревянные элементы перед укладкой пропитайте антисептическим средством.

Четвертый шаг. Уложите на лаги доски чернового пола. Используйте необрезанную доску – это самый бюджетный вариант, большего для чернового пола не нужно.

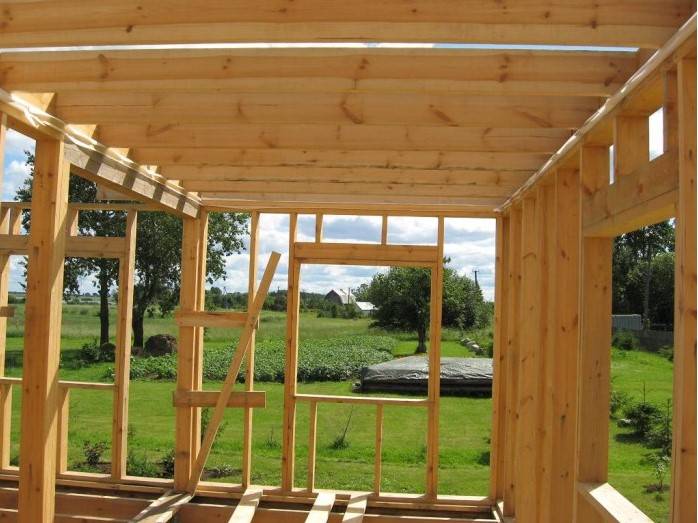

Перекрытия

Пятый шаг. Приступайте к монтажу каркаса стен. Обычно все элементы поставляются в готовом виде и попросту собираются на строительной площадке подобно конструктору.

Перекрытия

Установите дополнительные вертикальные опоры для стен и прикрепите к ним элементы каркаса. Также каркас крепится к нижнему обвязочному брусу.

При возведении каркаса не забывайте оставлять промежутки для дверей и окон.

Шестой шаг. Обшейте каркас досками либо щитами.

Каркас

Седьмой шаг. Приступайте к обустройству крыши. Для этого поверх каркасных стен уложите опорный брус – мауэрлат. Зафиксируйте опорные балки, установите стропила. Элементы стропильной системы также удобнее собирать внизу, на земле. Конфигурацию системы подбирайте индивидуально в соответствии с особенностями будущей кровли.

Постройка стен второго этажа

Зафиксируйте паро-, тепло- и гидроизоляционные материалы. Прибейте к обрешетке рейки контрообрешетки и уложите выбранный кровельный материал.

Постройка стен второго этажа

Восьмой шаг. Установите окна. В соответствии с правилами общая площадь окон должна составлять не более 20% площади стены, на которой данные окна установлены. Стеклопакеты выбирайте на свое усмотрение.

Постройка стен второго этажа

Девятый шаг. Установите входные двери.

Десятый шаг. Приступайте к декоративной отделке. Уложите чистовое напольное покрытие на свое усмотрение. Изнутри стены обычно обшивают вагонкой либо гипсокартоном, снаружи – сэндвич-панелями, ПВХ (сайдингом), вагонкой и пр. Отделку потолка также выбирайте на свое усмотрение.

Обшивка

Обшивка

Обшивка

Прежде чем приступать к финишным работам, обязательно ознакомьтесь с нюансами тепло- и пароизоляции дома и выполните необходимые мероприятия.

Конструкция кровли каркасного дома в общем виде

Каркасно-щитовые (панельные) дома: технологии

Каркасный дом собирается на месте из готовых панелей. Основой здания является деревянная конструкция, которая устанавливается на фундамент.

Затем монтируются оконные и дверные проемы, устраиваются межэтажные перекрытия.

Далее каркасный дом обшивают панелями, заполняя пространство базальтовым или минеральным утеплителем.

Для предотвращения появления влаги и конденсата внутри стен, используют пароизоляцию.

Технология строительства каркасных домов «Платформа»

Каркасный дом данного вида имеет «платформу» — на фундамент устанавливают поперечные связи каркаса. Обычно для этой цели используют доски толщиной не менее 50 мм.

Ширина должна соответствовать параметрам стены — 100 мм, 150 мм или больше — зависит от назначения здания и особенностей проекта.

Фундамент с каркасом связывают анкера. Они могут быть установлены непосредственно при монтаже фундамента или на следующем этапе — при устройстве поперечных связей каркаса. В этом случае отверстия для анкера бурят перфоратором.

Далее проводят необходимые виды работ по монтажу пола, установке промежуточных опор и лаг, креплению опорных щитов. Затем каркасный дом строят по стандартной схеме.

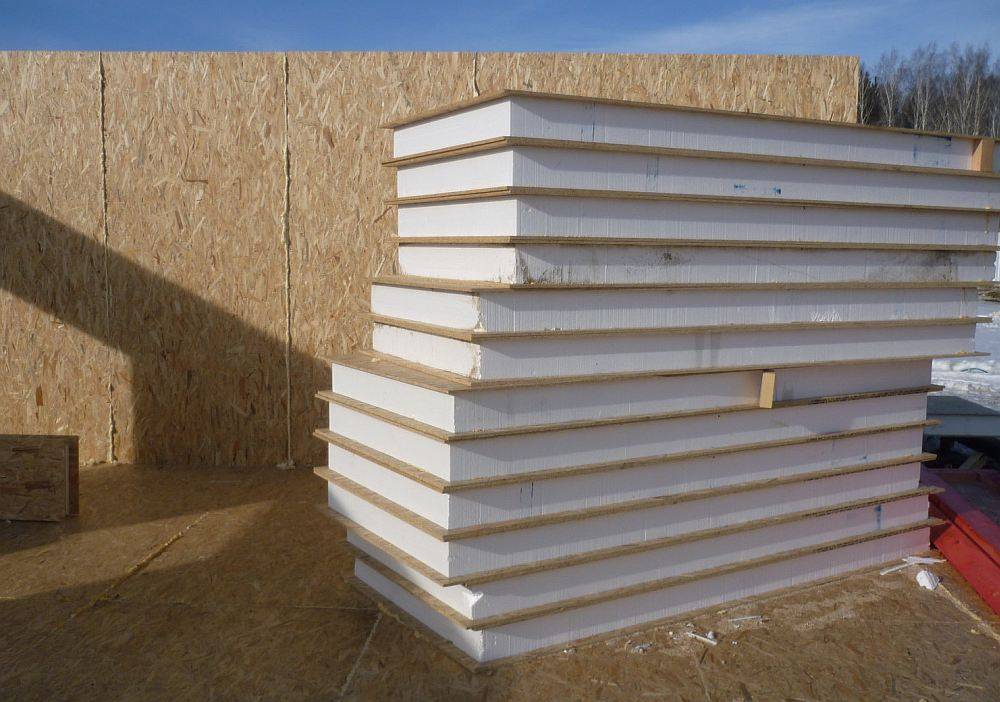

Канадская технология строительства каркасных домов SIP

Каркасный дом строят из деревянного бруса и двутавровых балок. Основной материал стен — SIP-панели.

Это монолитная конструкция, которая состоит из нескольких слоев: 3 ориентированно-стружечные плиты (ОСП) и между ними плотный утеплитель, который представляет собой газонаполненный материал — пенополистирол.

Данный вид каркасных домов пользуется большим спросом в сейсмически опасных регионах.

Теплый, экономичный и долговечный каркасный дом из СИП-панелей выдерживает землетрясения и другие стихийные бедствия.

Немецкие технологии строительства каркасных домов

При создании каркасной конструкции используют сухой клееный деревянный брус.

Это качественный пиломатериал, произведенный из хвойной древесины, предварительно высушенной и калиброванной.

Высокое содержание смолы повышает качественные характеристики пиломатериала — брус устойчив к гниению и к другим биоповреждениям.

Жесткость каркаса обеспечивают специальные стойки, балки, ригели.

Деревянный каркас с внутренней и наружной стороны обшивают панелями, заполняя пространство пароизоляционной пленкой и негорючим утеплителем.

Каркас рамный с перекрытиями

Такая технология носит еще названия «канадский дом» или «канадское строительство» или просто «платформа»

Самый часто используемый в России тип каркасного монтажа. Такая технология носит еще названия «канадский дом» или «канадское строительство» или просто «платформа».

В основе возведения таких домов лежит плитная платформа из СИП панелей. В свою очередь панели СИП — это две скрепленных между собой плиты ДВП, ДСП и пр. с проложенным между ними утеплителем.

Принцип монтажа такого дома заключается в следующем:

• Сначала закупается готовый домокомплект, который доставляют на стройплощадку.
• Затем на подготовленный ранее фундамент укладывают платформу для пола, состоящую из обрешетки и самих панелей СИП.
• Следом начинают собирать каркас из деревянного бруса. Здесь опоры-стойки монтируют в обвязку платформы по принципу замкового соединения шип-паз.
• В верхней точке опор-стоек их также обвязывают брусом и устанавливают следующую платформу пола второго этажа или уже чердака (в зависимости от этажности коттеджа). То есть, несущая нагрузка дома здесь ложится как на сам фундамент, так и на платформы между этажами.
• Готовую конструкцию каркаса обшивают панелями, монтируют крышу, вставляют окна и двери. Остается лишь отделать коттедж снаружи и подвести к нему все коммуникации.

Строительство каркасных домов по этой технологии имеет важное преимущество – работы можно выполнять самостоятельно. А это значит, что экономия строительного бюджета будет налицо

Строительство крыши

Постройка кровли строения осуществляется после монтажа каркаса. Форма может быть любой, однако если вы планируете производить работы самостоятельно, то лучше выбрать одно-двухскатную крышу. Если проект предусматривает мансарду, то подойдет «ломанная» крыша. Если же строить будут профессионалы, то можно подумать о более сложных формах.

Основание крыши – система стропил и перекрытие чердака. Для всего этого необходимо произвести правильный расчет, а впоследствии монтаж. Покрытие кровли рекомендуем выбирать среди легких материалов. Один из самых лучших – профнастил. Он легко монтируется, недорого стоит и служит долго.

Простая и недорогая кровля – это реальность. О том, как сделать все работы самостоятельно рассказывается в видеоролике ниже.

Мягкая кровля имеет массу достоинств. Требования к подготовке и проведению работ тут свои.

https://youtube.com/watch?v=4BaXg5tjZeY

Закладка столбчатого основания фундамента

Столбчатый фундамент из блоков В зависимости от состояния грунта и массы будущего дома застройщик определяет тип фундамента. Практика показывает, что в качестве фундамента можно использовать любой тип – фундамент на винтовых сваях, ленточный, монолитная платформа или столбчатый. При строительстве столбчатого фундамента необходимо иметь на руках хотя бы примерный чертеж расположения стен.

Суть этого фундамента заключается в том, что столбы будут размещаться в углах здания и в местах максимальной нагрузки на конструкцию. Для фундамента этого типа применяют бетон, кирпич.

После её проведения и проверки качества можно приступать к изготовлению самих столбов. Для этого можно использовать отдельную опалубку, а можно устроить их производство непосредственно на участке.

Столбчатый фундамент с башмаком

Первым делом необходимо изготовить опору столба, её называют башмак. Посмотрите фото, на нём изображена свая с башмаком схематично. Его размеры составляют до 30 см в высоту и 25–30 см в сечении. В состав его конструкции входит арматурная сетка, которая расположена параллельно поверхности земли, может быть установлено несколько вертикальных арматурных прутков — они будут основой для столба. После того как башмак застынет, можно изготовить и основную часть фундаментного столба. Для этого можно использовать либо обрезок трубы, либо соорудить деревянную опалубку. Высота всей конструкции равняется сумме двух слагаемых – глубины ямы (высота промерзания) и величины выхода столба над землей (от 100 мм).

В качестве материала некоторые специалисты применяют традиционный бетон марок М300, а кто-то использует пескобетон. На самом деле тип применяемого бетона должен быть определен на стадии проведения расчетов. Главное, надо помнить, что материал для изготовления башмака и основы должен быть одинаковым. Для проведения дальнейших работ необходимо дать готовым деталям высохнуть. Этот процесс займет как минимум 7 дней, но если применять кирпичи или шлакоблоки, процесс высыхания ускоряется на несколько дней.

После того как столбы готовы, можно приступать к их установке. Для этого потребуется ямобур, который позволит вырыть яму под столб. Размер ямы должен превышать размеры башмака. Установка столбов проводится в строгом соответствии с разметкой фундамента. Столбы устанавливаются на расстоянии 1–2 м друг от друга в местах наибольшей нагрузки, например, под котлом отопления. После установки столбов пространство между ними и стенами ямы можно засыпать щебнем, песком.

Подготовительные работы и разметка

Как построить стены каркасного дома своими руками: пошаговая инструкция

Лесоматериалы для строительства

Основой любого каркасного строения (как видно по названию) является каркас. Его изготовляют из бруса и доски. Количество лесоматериала и размеры отдельных частей полностью зависят от выбранной технологии строительства и проекта дома. Таким образом, для экономии на этом этапе следует тщательно выбирать эргономичный проект и способ возведения дома.

Материалы для возведения каркаса

Для строительства каркаса дома можно выбрать разные материалы. В зависимости от этого выбора зависит технология строительства, а значит, эксплуатационные показатели готового жилища и объем бюджета.

Непрофилированный строганный брус. Этот материал для строительства каркасного дома используют чаще всего. Непрофилированный строганный брус представляет собой бруски с прямоугольной или квадратной формой, прошедшие принудительную сушку.

Размеры сторон бруска – 100*100 мм. Связку брусков между собой выполняют с применением доски. Как правило, покупатель получает домокомплект с уже готовым брусом. Для облегчения сборки каркаса все бруски, доски и узлы на заводе маркируют.

Брус профилированный. Этот вид бруса имеет одну отличительную деталь — пазы и шипы, расположенные с обеих сторон. Две другие стороны остаются строганными. Благодаря такой особенности, скорость монтажа заметно возрастает.

Выбирать этот вид строительного материала стоит и тем, кто хочет существенно сэкономить. Брус выступает здесь и в роли несущей конструкции, и в виде стен. Дополнительная внутренняя отделка тоже необязательна — строганые стороны бруса составляют эстетичное и надежное полотно.

Клееный брус. Бруски этого типа составлены из отрезков бруса (досок), склеенных между собой. Все элементы отличаются направлением волокон. Такой вариант обеспечивает высокую скорость сборки и большую прочность на прогиб.

Материалы для обшивки каркаса

Фанера водостойкая. Готовый каркас может обшиваться водостойкой фанерой. При этом, выбирая материал, не стоит его путать с фанерой влагостойкой. Последняя имеет определенную чувствительность к влаге (в отличие от водостойкой). Водостойкая фанера производится из хвойного или березового шпона. Шпон скрепляется специальный клеевым составом.

OSB (часто называют ориентированно стружечной плитой). Основным сырьем для производства этого строительного материала являются щепки, склеенные особым клеем. Верхний стой плиты составляют щепки в продольном направлении, а во внутреннем слое щепки склеены в поперечном направлении. Благодаря повышенной влагостойкости этот материал можно применять как для обшивки внутренних, так и для внешних стен.

СИП-панели

Наиболее удобный и экономичный вариант. Расчет материалов для строительства каркасного дома в этом случае полностью происходит на заводе производителя. Сип-панель имеет вид «пирога», где между двух OSB плитами расположены калиброванный брус (для каркаса) и пенополистерол (для утепления).

Использование сип-панелей заметно сокращает время на строительство, а также помогает экономить на сооружении каркаса. Жесткость панелей позволяет строить дом вообще без каркаса.

Видео: самостоятельный расчет стройматериалов

Рассчитать требуемое количество материалов для стен проще всего при помощи программ. Как это сделать, смотрите в видео.

Варианты сборки

Вы можете купить следующие варианты каркасных домов:

1. Дом-эконом. Если вы хотите купить каркасный дом под ключ недорого – это ваш вариант. Детали дома собираются на заводе, а монтируются на готовом основании. В итоге вы получите коробку дома с окнами и дверями, но без обшивки, кровельного покрытия и без подключённых сетей.
2. Средний ценовой вариант. Изучив отзывы, можно сказать, что такой каркасный дом под ключ – это оптимальный вариант. В этот комплект услуг входит всё вышеперечисленное, а также обшивка дома снаружи и внутри, укладка кровельного покрытия.
3. Дом собственноручной сборки. Вы можете купить готовые детали дома с инструкцией по сборке, а потом собрать всё сами. Стоимость такого каркасного дома самая невысокая, но требуется присутствие у вас определённых навыков и инструментов.

Нужно понимать, что в понятие « дом под ключ» каждая фирма вкладывает свой смысл. Вы можете купить один каркас под лозунгом дом под ключ. На самом деле подразумевается, что в таком сооружении должны быть выполнены абсолютно все отделочные работы, а также проложены и подключены все инженерные коммуникации.
