Крепление траншеи: для чего производят вертикальное и горизонтальное укрепление стенок и откосов досками, шпунтовым ограждением?

Крепление вертикальных откосов грунта

Крепление стен котлована

Крепление вертикальных стен выполняется при строительстве котлованов в неплотных и водонасыщенных грунтах. Крепление защищает не только от обрушения стен выемки, но и препятствует смещению грунта под весом соседних зданий, оберегает их основания от деформаций.

Применяются следующие технологии укрепление стенок:

Шпунтирование — шпунтовое ограждение котлована из металлопроката:
- из труб, с забиркой из доски либо без неё,
- прокатного профиля, с забиркой либо без неё,
- специализированного шпунта Ларсена.
Железобетонными конструкциями:
- бурокасательные и буросекущие сваи,
- стена в грунте.

Все приведённые технологии применяются до рытья котлована. Заглубление ограждения выполняется по периметру выемки строго согласно технологической карты. В определённых условиях выполняется предварительное бурение скважин: обеспечение вертикальности погружения, снижение вибрационных воздействий через грунт на основания близко расположенных сооружений при забивке.

Шпунтовое ограждение из труб с обвязочным поясом из металопроката

Самым ресурсосберегающим методом является погружение шпунта из труб. Этот материал дёшев и обладает высокой оборачиваемостью, то есть возможностью многократного использования. Погружение труб выполняется забивкой копром с дизель-молотом или гидравлической копровой установкой, а также с помощью вибропогружателя. Альтернативный способ — погружение с помощью свайной буровой установки методом вдавливания и ввинчивания.

Забирку устраивают в случае критичного просыпания породы между шпунтинами, из доски толщиной 40-50 мм.

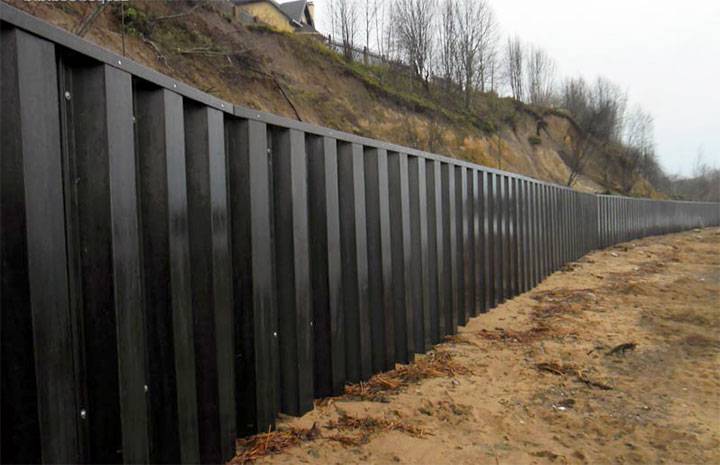

Ограждение котлована из шпунта Ларсена

При необходимости мер водопонижения применяют шпунтовое ограждение из шпунта Ларсена. Каждая из таких шпунтин имеет корытообразный прочный профиль и замковые пазы для жёсткой связи друг с другом. Таким образом можно сформировать прочную и герметичную стену сколь угодно большой длины. Погружение выполняется забивкой или вибропогружением. Шпунт Ларсена, также, как и трубы и прокатный профиль, обычно извлекают после завершения строительства, обратной засыпки, и используют повторно уже на других объектах. Иногда его не извлекают, и тогда ограждение устраивают из специального оставляемого профиля.

Крепление стенок котлована железобетонными конструкциями обеспечивает высокие механические и водоизолирующие свойства будущего основания сооружений. Они также могут служить фундаментом и одновременно стенами подземной части здания.

Крепление стен котлована буросекущими сваями и грунтовыми анкерами

Бурокасательные и буросекущие сваи выполняются методом бурения, армирования и бетонирования диаметром от 400 до 1500 мм глубиной до 45 м. Сначала по периметру котлована подготавливается форшахта — небольшая укреплённая траншея-кондуктор. В ней бурятся нечётные скважины с шагом 0,9 диаметра между боковыми краями скважин. Заполняют бетонной смесью. К тому моменту, когда начинают бурить чётные скважины бетон уже схватился и шнек буровой установки сечёт две соседние нечетные сваи, выполняя скважину для чётной между ними. Затем в скважину погружают заранее подготовленный армирующий каркас, сваренный из специального армирующего прута и проволоки, и бетонируют. В итоге после застывания бетона получается очень прочная монолитная железобетонная стена. На следующем этапе происходит рытьё котлована уже с готовым креплением ж-б стеной.

Технологическая схема устройства стены в грунте, и последующей разработки котлована

Технология «Стена в грунте» обеспечивает высокопрочное ограждение и крепление стен котлована толщиной от 300 до 1200 мм, и глубиной до 60 м. Применяется сложная спецтехника — грейферная установка. Грейфер представляет собой узкий, на ширину стены двухковшевый землеройный инструмент, погружаемый в грунт на жёсткой штанге или подвесе, с гидравлическим или полиспастным приводом. Разрабатываемая траншея защищается от обвала глинистым бентонитовым раствором. По достижении проектной глубины в неё погружается армокаркас и заливается бетон, который вытесняет глинистый раствор, который в свою очередь собирается в резервную ёмкость для дальнейшего использования. Разработка ведётся участками (захватками) через одну. Второй очередью разрываются промежуточные захватки и получают монолитную стену. После того, как бетон наберёт прочность можно проводить копку котлована.

Временное крепление откосов выемок

Разборка креплений шпунтового ограждения котлована

Разборка креплений должна производиться, начиная снизу, по мере засыпки траншей.

Горизонтальные крепления разбираются по одной доске при слабых грунтах, — а при очень плотных — не более, чем по 3-4 доски. При этом вертикальные стойки подпиливаются внизу на нужную высоту. Перед подпиливанием стоек распорки должны быть переставлены выше места подпила. Перестановка распор производится так: сначала устанавливается новая распорка сверху подпила, а потом уже выбивается нижняя.

При вертикальном креплении и шпунтах распорки и прижимные брусья снимаются постепенно по мере засыпки, начиная снизу: шпунтовые сваи и вертикальные доски выдергиваются по окончании засыпки при помощи рычага (рис. 46). Зацепление свай при этом делается по одному из способов, изображенных на рис. 47.

Разборка креплений сваями с деревянной заборкой производится постепенным подпиливанием по мере засыпки досок заборки, начиная снизу; вынимать заборку необходимо по одной доске. Сваи вынимаются после окончания всей засыпки так же, как и при разборке шпунтовых креплений.

В данный момент времени используют стальные ограждения: шпунт Ларсена, стальные трубы бу диаметром: от 159 до 426 мм.

Безопасно проводить земляные работы возможно с помощью специальных установок – крепей для траншей. Эти приспособления служат своеобразной опалубкой грунтовых стен, которая защищает не только сотрудников, находящихся внутри, но и все ближайшие конструкции. Использовать инвентарные крепи выгодно при рытье котлованов, шахт и траншей, а также при кладке коммуникаций бестраншейным способом.

Крепи траншейные купить в Санкт-Петербурге предлагает компания ООО «Сириус», являющаяся ведущим производителем строительной опалубки в регионе. У нас можно заказать изготовление подобных систем для глубины в диапазоне 3-8 м. Срок производства конструкции занимает от 2 до 20 дней и зависит от ее типа. Чтобы ознакомиться с ассортиментом траншейных крепей и ценами на них, позвоните нам по номерам, указанным на сайте.

Наименование	Габариты	Вес	Срок изготовления
Траншейные крепи для глубины
«СИРИУС-Н» 2,4Х3,5	2,4х3,5х0,08; 2,4х3,5х0,065	850	2 дня
«СИРИУС Н»	2,4х3,0х0,08 ; 2.4х4,0х0,08	800	2 дня
Траншейные крепи для глубины
«СИРИУС Н» 2 ДО 5 МЕТРОВ	2,4 + 2,4х3,0; 2,4 + 2,4х3,5	3500	10 дней
«СИРИУС Н 2»	2,4х3,0х0,08; 2,4х3,5х0,08	1800	5 дней
«СИРИУС Н» 2 ДО 4 МЕТРОВ	2,4 + 1,6х3,0; 2,4+ 1,6х3,5	2800	8 дней
Траншейные крепи для глубины
«СИРИУС Н 3»	6,4х3,0х0,08 ; 6,4х3,5х0,08	5500	20 дней
Траншейные крепи для глубины
«СИРИУС-ИТОН» C	6,4×3,0х0,065	—	10 дней
«СИРИУС-ИТОН» В	4,8×3,0х0,065	—	8 дней
«СИРИУС-ИТОН» А	2,4×3,0х0,065	1600	5 дней

Технология монтажа шпунтовых стенок

Устройство шпунтового ограждения выполняется с привлечением строительной спецтехники — копровых установок. Копр представляет собой самоходную машину на гусеничной либо колесной базе, которая укомплектована необходимым для погружения шпунта оборудованием.

Функциональная оснастка копра включает:

копровую мачту — стальная направляющая балка опалубки, на которой фиксируется погружающее оборудование и шпунтовая конструкция;
погружающий механизм — ударный молот либо вибпропогружатель;
лебедочные блоки — для понятия и установки шпунта в исходное положение.

Существует три метода монтажа шпунта: ударная забивка, вибропогружение и статическое вдавливание. В строительной практике наиболее распространен метод забивки — это наиболее эффективная и недорогая технология, однако действующие СНиП запрещают забивать шпунт в условиях плотной застройки, поскольку динамические нагрузки, вырабатываемые молотом в процессе забивки, могут стать причиной деформации и разрушений фундаментов близстоящих зданий.

Вибропогружение — метод, при реализации которого шпунт углубляется в землю под воздействием высокочастотных низкоамплитудных колебаний. Вибропогружатель вырабатывает колебания, которые передаются на зафиксированный в нем шпунт, далее вибрация переходит на контактирующие со шпунтиной пласты почвы, которые под воздействием колебаний разуплотняются, что приводит к углублению шпунта под своим весом и массой давящего на него вибопрогружателя.

Вибропогружение шпунта Ларсена

Устройство шпунтового ограждения котлована выполняется в соответствии с положениями СНиП 3-Б.6-62. Технология выполняется в следующей последовательности:

На объект перебазируется копровая техника, доставляется и распределяется по расходным складам шпунт.
Выполняется разметка шпунтового ограждения в соответствии с проектными данными.
Размещенная на расходном складе шпунтина зацепляется лебедкой копра и подтягивается к точке погружения, производится строповка шпунта, его поднятие и установка в положение для забивки.
Шпунт стыкуется с наголовником погружающего механизма, проверяется пространственное положение конструкции.
В работу включается погружающий агрегат — молот либо вибопрогружатель, под воздействием которого шпунт углубляется в землю до проектной отметки.
По завершению монтажа процесс повторяется. Замок следующей шпунтины стыкуется с пазами погруженной конструкции.

Погружение шпунта выполняется до тех пор, пока вокруг котлована не будет выполнено устройство замкнутого ограждения.

Разработка котлована

Перед устройством котлована проводится его разработка. Если работами вы планируете заняться самостоятельно, то понадобится много времени, терпения и сил. Но это позволит сэкономить. Работы следует начинать с определения глубины котлована. Для того чтобы узнать, каков будет объем котлована, необходимо воспользоваться формулой v= н/6 (2а + а1) в + (2а1 + а) в1. Высота котлована определяется буквой н, тогда как размеры сторон – это а и в. Длина котлована по верхней части – это а1 и в1. А вот коэффициент откоса обозначается буквой т.

Как только удастся определить объем котлована, необходимо рассчитать объем засыпки. Для этого из объема котлована вычитается общий объем. Глубину можно определить по грунту, а не по черновой отметке. Перед выемкой почвы следует определить глубину, на которой будет осуществляться копка. Это значение определяется составом почвы и нагрузкой от самого дома. Для определения давления здания на фундамент следует использовать формулу а = f/a (мн/m*m). При этом нагрузка от здания будет разделена на площадь нижней части основания. Как только размеры котлована были определены, можно приступать к его выкапыванию.

Виды шпунтов и их назначение

В зависимости от используемого сырья, технических характеристик выпускаются нескольких типов.

Ларсена

Получили такое название в честь разработчика данной технологии. Это отличная защита объектов от дождевых, подземных вод, обрушения почвы.

На вид ‒ это профиль корытообразной формы. Длина достигает 35 м, ширина ‒ до 80 см, толщина – от 15 до 23 мм. По краям находятся замочные элементы.

В зависимости от размеров выпускают модели:

Л4;
Л5;
Л-5УМ;
«Омега».

Чаще других используют модель Л5.

Она обладает такими рабочими свойствами:

материал ‒ сталь марки СТЗКП либо 16 ХГ;
ширина профиля ‒ 42 см;
вес 1 п. м ‒ 100 кг, вес 1 кв. м ‒ 217 кг;
нормативная прочность ‒ 800 кНм/м.

Сфера применения:

возведение гидросооружений;
фиксация береговой линии водоемов от сдвигов;
установка защитных стенок на свалках;
строительство мостов, причалов;
предотвращение оползня;
защита стройплощадок от грунтовых вод.

Главное преимущество ‒ использование на объектах повышенной сложности. Помимо этого прочность и удобство монтажа.

Порядок работ напоминает монтаж свайного фундамента под забор.

Вибрационный монтаж выполняется навесным модулем, который передает нагрузку к оголовку механизма.

В дополнение применяют осевую технологию, так что свая фиксируется уже в разжиженной почве (получена за счет действия вибрации).

Установка проводится на глубину в соответствии с ранее разработанным проектом.

После погружения первой сваи по очереди вводятся остальные. Замки каждого последующего элемента фиксируются в пазы предыдущего. Чтобы замки легче скользили, их обрабатывают густой смазкой.

На участках с высоким содержанием грунтовых вод особ следят за герметичностью стыков, соединений.

При многоразовом применении (более 20 раз) верхняя кромка профиля деформируется, поэтому ее рекомендуется аккуратно срезать.

Если в процессе установки погруженные сваи искривились, то лучше отрезать часть изделия и продолжить установку рабочих элементов.

Из ПВХ

Отличная альтернатива металлическим сваям. Пластиковые, композитные элементы не нуждаются в смазке, меньше стираются.

Стальные

Общепринятый тип. Применяются многократно, просты в крепеже, транспортировке.

Среди других преимуществ стальных опор:

Прочность и устойчивость к механическим повреждениям.
Удобство демонтажа.
Выбор моделей с разными техническими характеристиками в широком ценовом диапазоне.
Установка вибрационным, ударным способом.

Трубчатые сварные

Установка и эксплуатация осуществляются согласно национальным стандартам ГОСТ Р 52664-2010.

Ограждение из сварных труб возводится на начальном этапе строительства гидротехнических сооружений, жилых зданий. Это надежная защита от непредвиденного обвала грунта, которая обезопасит работников и спецтехнику от повреждений.

Диаметр труб подбирается в зависимости от назначения. Процесс фиксации аналогичен шпунтам Ларсена ‒ соединение замками в пазы.

Среди плюсов:

Возможность использования в качестве несъемной опалубки.
Внутрь трубы можно монтировать швеллера, дополнительные балки.
Удобство установки. Инородные частицы, камни, попадающие внутрь, дробятся.
Многоразовое применение.
Долгий срок службы.
Устойчивость к внешним воздействиям, нагрузкам в разы превышает шпунты Ларсена.

Единственный минус ‒ трубчатые сварные элементы с большим весом обойдутся очень дорого.

Железобетонные

Каждая свая входит замками в пазы предыдущей. Устанавливаются забивным методом оборудованием высокой точности.

Монтируются при возведении мостов, причалов, плотин.

Длина железобетонных свай ‒ до 16 м.

Процесс транспортировки осложняется большим весом и риском повреждения ‒ образованием на поверхности трещин.

Деревянные

В качестве материала для защитных ограждений используется давно. Но с каждым годом теряет популярность, уступая по техническим характеристикам металлу, ПВХ.

На вид ‒ деревянный частокол из бревен, бруса. Допускается делать сборные стенки из доски большой толщины.

Деревянные элементы забиваются в почву. Могут служить временной или постоянной защитой. Не извлекаются из грунта для повторного монтажа в другом месте.

Максимальная глубина забивания ‒ до 6 м. Устанавливаются в 1 или 2 ряда вплотную друг к другу. Ширина между рядами ‒ до 1 м. Минимальная глубина погружения на дно водоема ‒ от 2 м. При погружении на 3‒5 м выполняется заделка зазоров в стенках раствором с концентрацией глины от 15%.

Требования СНиП и СП

Для организации траншейного крепления пользуются сводом правил СП 45.13330.2017. Этот свод считается актуализированным изданием СНиП 3.02.01-87.

Если грунты разрабатываются на большую глубину, то обязательно используется горизонтальное крепление. Во время земляных работ по устройству креплений стенок и откосов, необходимо соблюдать нормы и правила:

стенки траншеи делают отвесными;
все типы крепления, в том числе, заборные доски, должны плотно прилегать к грунту;
если крепление или ограждение сплошное, то все его элементы должны плотно прилегать друг к другу;
если крепление требует наличие зазоров, то их величина зависит от типа грунта;
все стыки элементов выполняются впритык;
распорное крепление должно плотно прилегать к доскам в перпендикулярном положении.

В слабых или пропитанных грунтах водой креплений с помощью досок невозможно. В таком случае целесообразнее использовать забойное или шпунтовое крепление.

Когда можно оставлять стенки и откосы без укрепления?

Так как стенки и откосы траншеи постоянно находятся под воздействием атмосферных, гидрологических и механических влияний, в процессе выполнения земляных работ, их необходимо укреплять. Но в соответствии со СНиП есть случаи, когда укрепление не потребуется.

Если не превышена указанная величина для разных типов грунта, то этап укрепления можно пропустить:

Для песчаного грунта с примесями крупных обломков – 1 метр.
Для супеси – 1,25 метра.
Для суглинистой и глинистой почвы – 1,5 метра.
Для плотной земли – 2 метра.

Например, если копается траншея в песчаной почве для прокладки водопровода, то ее глубина в среднем составит 70 см. В таком случае укрепление откосов и стенок траншеи не потребуется. Если же происходит рытье траншеи в плотном грунте, при этом глубина канавы составляет 2,5 метра – необходимо обязательное укрепление стенок канавы.

Вес одного кубического метра грунта в среднем составляет около 6 тонн. Если кусок такого объема упадет от стенки траншеи на работника, у человека нет шансов остаться без увечий. В большинстве случаев такие ситуации заканчиваются летальным исходом, поэтому при выборе укреплять траншею или нет, всегда лучше выбирать самый безопасный вариант.

Когда обязательно укреплять?

Крепление траншеи применяется в таких случаях:

Актуальность и доступность. По правилам технологии разработки траншеи, чтобы ее укрепить можно воспользоваться созданием откосов.

Пологие откосы уменьшают риск появления обвалов в несколько раз. Не всегда создание откосов будет целесообразным и выгодным. Если нет возможности сделать откосы, то во время земляных работ используют укрепления.

Стесненные условия работы. В случае, когда организовать откосы невозможно из-за небольшой ширины и глубины траншеи, используют укрепления.
Воздействие грунтовых вод. Если откосы все же сделаны, но в данном участке грунтовые воды пролегают слишком близко, крепление стенок все равно понадобится. В любой момент откос может размыть вода, тогда произойдет нарушение целостности стенки – может испортиться труба с коммуникациями, а также возникнуть ситуация, опасная для жизни человека.
Если глубина траншеи превышает показатели, установленные СНиП. Если траншея из песчаного грунта имеет глубину более 1 метра, из супеси более 1,25 метра, из глины более 1,5 метра, а из плотного грунта более 2 метров, то окоп подлежит укреплению.

Если траншея имеет глубину более 3 метров, то ее крепление должно происходить строго по индивидуально составленному проекту. Если в процессе производства работ в стенках и откосах обнаруживаются крупные элементы, камни, они обязательно извлекаются наружу, чтобы не нарушать технику безопасности.

Расчет длины и ширины

Прежде чем выкопать котлован под фундамент, вы должны определить его длину и ширину. Они будут зависеть от размеров здания и глубины залегания подошвы конструкции. С размерами постройки всё ясно: параметры фундамента должны оказаться больше ширины и длины фасада на 40 см (для этого необходимо прибавить около 20 см с каждой стороны). Это требование обусловлено тем, что фасадная отделка не должна висеть в пустоте. Но габариты зависят от глубины залегания ещё и в том, что поперечный профиль котлована обладает формой трапеции. Это объясняется тем, что стенки при выемке грунта должны иметь откосы, ведь именно такие правила диктует техника безопасности.

Размеры дома, увеличенные на 40 см, будут проецироваться лишь на дно котлована, тогда как верхняя часть должна оказаться больше этих размеров на величину, которая равна глубине залегания подошвы конструкции. Это позволяет обеспечивать пропорции с 45-градусным уклоном стенок, что защитит стенки от осыпания грунта.

На нулевом уровне ширина и длина котлована будут равны длине и ширине дома, которые увеличиваются на глубину ямы. На уровне подошвы фундамента размеры котлована будут совпадать с параметрами фасада, увеличенными на 40 см. При заглублении подошвы на 0,5 м этим правилом можно пренебречь, при этом котлован будет иметь вертикальные стенки.

Укрепление откосов котлованов шпунтом

В период сезонных паводков проводить работы в нестабильном грунте становится еще сложнее. Поэтому специализированные компании принимают особенно много заказов на укрепление откосов котлована весной.

Как происходит укрепление котлована шпунтом? Допустим, имеется «пятно застройки» или строительная площадка. Геодезист производит разбивку осей будущего котлована. В соответствии с этим планом производится погружение шпунта. Если расчеты будут недостаточно точными, то может возникнуть перерасход материала (котлован получится шире, чем изначально планировалось).Возможен и противоположный вариант, когда котлован окажется слишком узким. Это может помешать заказчику провести планируемые работы.

Если укрепление стенок котлована произведено с нарушениями, допущены отклонения, использован шпунт недостаточной длины или неподходящей марки, то в процессе последующей разработки грунта заказчиком шпунт начинает наклоняться внутрь котлована. Для предотвращения обрушения потребуется возвести распорную систему, что опять же уменьшит полезное пространство котлована и может существенно усложнить заказчику проведение планируемых работ. Поэтому укрепление стен котлована должно производиться с учетом всех технологических нюансов.

Устройство креплений котлована

Как уже было указано в других статях блога, не всякий грунт может держать вертикальные откосы при его копке. Величина требуемого откоса котлована равна величине угла естественного откоса грунта. Такой откос наиболее надежен.

Однако рытье котлованов и траншей при большой глубине с пологими откосами считается не экономичным, так как вызывает значительный объем излишних земляных работ. Даже и при незначительных глубинах естественные откосы иногда невозможно осуществить, например в том случае, если поблизости расположены строения. В тех же случаях, когда дно котлована или траншеи находится под водой, свободные откосы являются совершенно недопустимыми, так как они ничем не защищены от размачивания водой и разрушения.

Вот почем в большинстве случаев при устройстве котлованов и траншей приходится устраивать разного рода временные крепления. Кроме того, как указано выше, особы вид креплений (шпунтовое ограждение) служит для уменьшения приток в котлованы грунтовых вод.

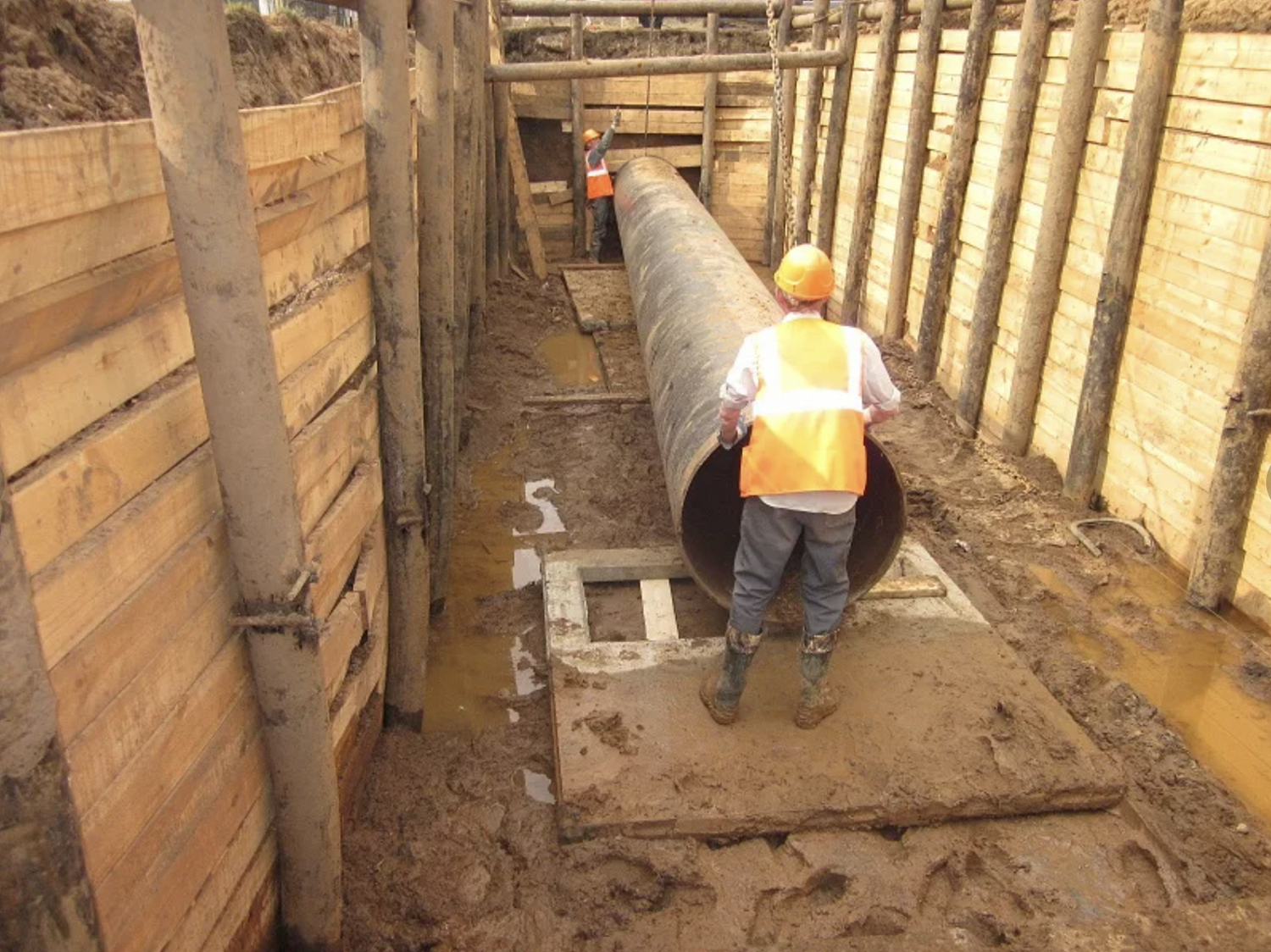

Крепление траншей и котлованов деревянными распорками

Простейшие крепления стенок котлованов и траншей глубиной до 2 м устраиваются следующим образом.

Вдоль стенок траншей укладываются 4 доски толщиной 50 мм с распорками между ними, поставленными через 1,5-2 м по длине траншей (рис.38);

Распорки делаются из коротки бревен или труб толщиной 10-12 см. Этот тип креплений применяется при плотных сухих грунтах, способных некоторое время держать вертикальный откос и не размываемых дождями (плотная глина, плотный суглинок). Откосы при этом могут быть как вертикальными, так и с небольшим уклоном (1/10).

При более значительных глубинах (до 4 м) для сухих грунтов, дающих местное оползание через небольшой промежуток времени после отрывки, устраивается так называемое горизонтальное крепление. Устраивается оно так: на всю глубину котлована устанавливается ряд упорных стоек из досок толщиной до 6 см или пластин на расстоянии от 2 до 3 м в зависимости от глубины котлована (рис. 39). За эти стойки закладывается заборка из горизонтальных рядов досок толщиной 4-5 см вразбежку или сплошь в зависимости от грунта. Для удержания стоек на месте ставят деревянные или стальные распорки. Распорки должны иметь длину, немного большую, чем расстояние между противоположными стенками. При постановке распорки это обстоятельство дает возможность «заводить» распорки ударами кувалды или молота, и тем самым плотно прижимать стойки и заборку к стенам котлована или траншеи.

Для того, чтобы распорки не могли упасть (рис. 40) под их концы подкладываются коротыши (бобышки) из обрезков досок толщиной 4-5 см. Коротыши прибиваются к стойкам 125-мм гвоздями.

Расстояние между распорками по высоте зависит от глубины траншеи.С увеличением глубины напор грунта на крепления увеличивается, поэтому распорки внизу ставятся чаще, чем наверху, а именно: вверху — через 1, 2 м и внизу — через 0,9 м по высоте. Верхняя горизонтальная доска ставится несколько выше края траншеи для того, чтобы грунт с бровки не осыпался в траншею. Для перекидки грунта укладываются полки из досок на распорки.

При сыпучих и влажных грунта, а также в грунтах осыпающихся применяется вертикальное крепление, отличающее от горизонтального тем, что горизонтальные доски в нем заменены вертикальными, а стойки — горизонтальными прижимными брусьями. Прижимные брусья распираются распорками из накатника, образуя распорные или прижимные рамы (рис. 41).

Прижимные рамы при вертикальном креплении на глубину до 3 м устраиваются из полуобрезных досок толщиной 6 см, а распоры — из накатника или пластин. При глубине до 6 м толщина прижимных досок, а также и распор должны быть повышены до 10 см.

Верхняя прижимная рама должна иметь кроме внутренней доски еще и наружную доску толщиной 6 см. Эта доска врезается в стенку траншеи на полную свою толщину.

Расстояние по высоте между отдельными прижимными рамами из досок — 0,7 — 1,0 м, а при рамах из пластин и брусьев — 1,0 — 1,4 м.

При глубине до 5,0 м количество распор на каждую раму из досок длиной 6,5 м ставится по 4 шт., при большей глубине — 5 шт.

Как при вертикальном, так и при горизонтальным креплении стенки траншей должны быть отвесны. При наклонных стенках распорки под напором земли могут выскочить вверх.

Нижние прижимные брусья и распорки креплений водопроводных и канализационных траншей должны располагаться с таким расчетом, чтобы между ними и дном траншеи оставался промежуток, достаточный для беспрепятственной укладки труб.

Часто встречаются случаи (слабый грунт, наличие воды), когда уже до начала рытья необходимо устройство креплений. В этих случаях крепления получаются более сложными.

К таким креплениям относятся:

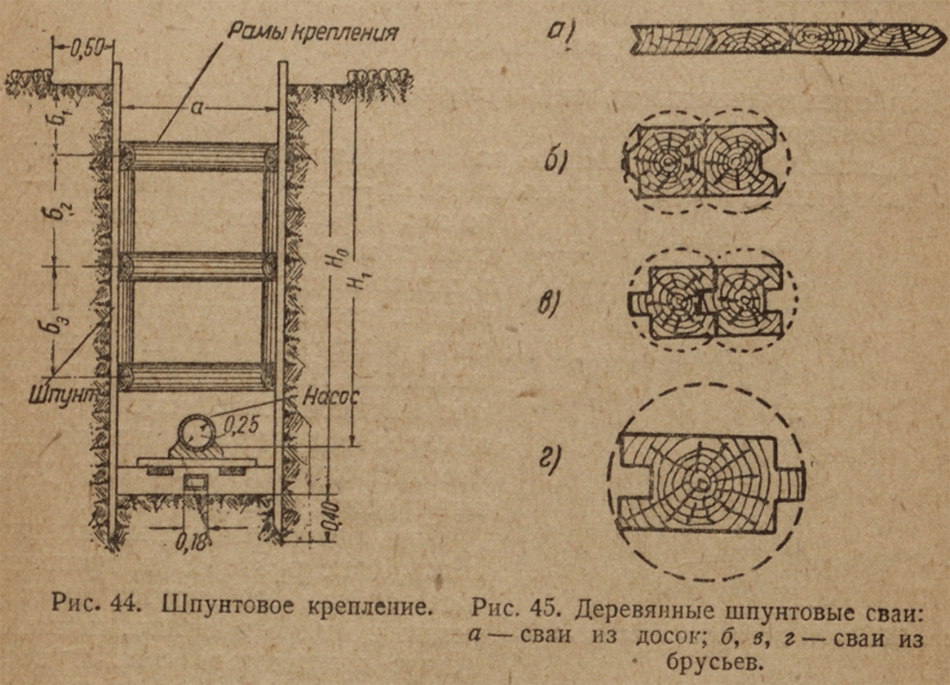

Крепление шпунтовыми ограждениями

Для крепления котлованов в грунтах, насыщенных водой (жижа и плывун), применяется так называемое шпунтовое ограждение. Шпунтовое ограждение состоит из сплошного ряда вертикально установленных шпунтовых труб или досок (в которых, в одной кромке сделан паз-шпунт, а на другой — гребень), прижатых к стенкам траншеи или котлована горизонтальными рамами с распорами (рис. 44). Все, что было сказано о распорах в вертикальном креплении, относится целиком и к шпунтовыми ограждением заключается в том, что при шпунтовом ограждении сначала забивают шпунт, а затем уже производится рытье траншеи с постепенной установкой распорных рам; в вертикальном же креплении сначала выкапывается траншея или котлован, а затем устанавливается крепление, постепенно опускаемое вниз по мере дальнейшей разработки грунта. Доски шпунта забиваются на глубину, несколько большую (на 0,2-0,5 м) глубины траншеи или котлована, для того, чтобы после окончания рытья нижние концы их не могли быть сдвинуты напором грунта.

Деревянный шпунт изготовляется из досок толщиной 6-7 см или из брусьев 10х20 см (рис.45). В каждой шпунтине (свае) устраиваются гребень и паз. При забивке свай гребень одной входит в паз другой. Затеска нижнего конца сваи делается в виде клина с острым углом со стороны паза

При такой затеске сваи при забивке плотно прилегают друг к другу, что очень важно при мокрых грунтах, когда вода под напором просачивается в щели неплотных шпунтов. Шпунтины должны изготовляться из сырого свежевырубленного леса. Если же они изготовлены из леса, уже некоторое время пролежавшего на воздухе, то перед забивкой их надо положить в воду на 10-15 дней для того, чтобы они успели набухнуть

Делается это потом, что шпунтовой ряд, забитый из высохших свай, в мокром грунте набухает и вследствие увеличения объема свай ряд искривляется; отдельные сваи выворачиваются, образуя щели, и ряд приходит в негодность. работа по забивке свай начинается с установки точно по линии будущего ряда так называемых маячных свай через 2 м друг от друга (рис. 43)

Если же они изготовлены из леса, уже некоторое время пролежавшего на воздухе, то перед забивкой их надо положить в воду на 10-15 дней для того, чтобы они успели набухнуть. Делается это потом, что шпунтовой ряд, забитый из высохших свай, в мокром грунте набухает и вследствие увеличения объема свай ряд искривляется; отдельные сваи выворачиваются, образуя щели, и ряд приходит в негодность. работа по забивке свай начинается с установки точно по линии будущего ряда так называемых маячных свай через 2 м друг от друга (рис. 43).

Эти сваи забиваются в первую очередь, и к ним прикрепляются с обеих сторон рамные брусья. В промежутках между маячными сваями и рамными брусьями, служащими направляющими, производится забивка остальных свай шпунтового ряда. Каждая последующая свая должна прилегать к уже забитой пазом, а гребень должен оставаться свободным, в противном случае пазы сильно забиваются землей, и плотного ряда добиться будет трудно. Забивка производится механическим копром, а при небольшой глубине и слабом грунте может производиться и вручную деревянными бабами.
