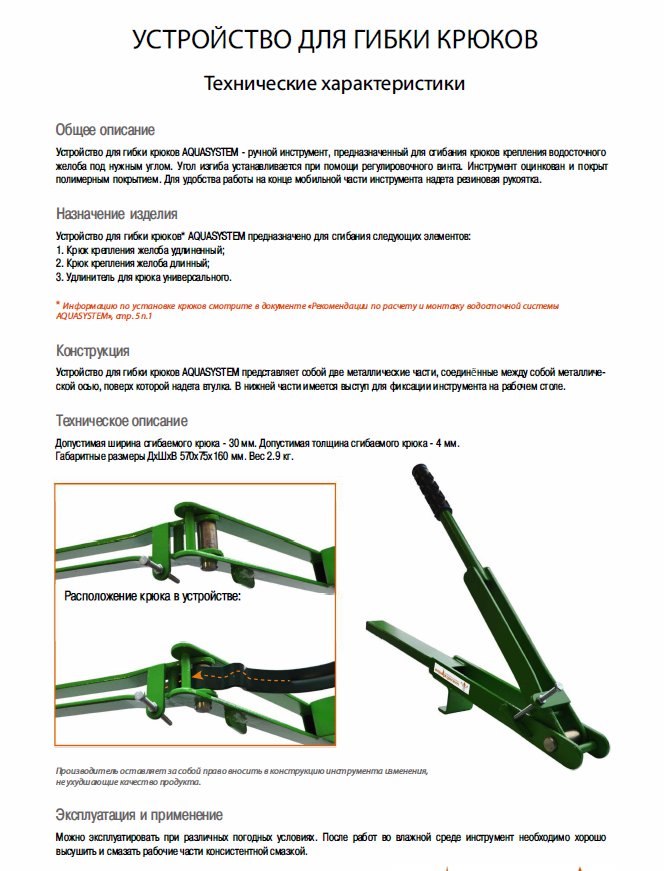

Крюкогиб для держателей водостока – описание, область применения и обзоры и Фото

Пошаговая инструкцию по изготовлению резца по дереву

1. Изготовление заготовок под нож для резца

Заготовки под нож для ручного резца изготавливаются из старого циркулярного круга. Для этого металл нарезается с помощью болгарки на несколько прямоугольных полосок размером около 20х80 мм. Каждая отдельная полоска это будущий резец для ручного инструмента.

2. Придание формы основному резцу

Каждый резец необходимо обточить до нужной формы. Процедуру можно осуществить двумя способами: путем заточки на станке и методом ковки. Ковка нужна для создания изгиба, а обточка для изготовления общей формы ножа для резца.

3. Заточка ножа для ручного инструмента

Чтобы заточить нож необходим шлифовальный станок с кругом небольшой зернистости. Заточка проводится под углом примерно 45 градусов, а длина острой части составляет порядка 20-35 мм, в зависимости от общей длины резца. Сам нож может затачиваться как в ручную, так и на оборудовании.

4. Изготовление рукоятки для удобной резьбы

Чтобы резьба по дереву была максимально удобной понадобится изготовить деревянную рукоятку. Рукоятка изготавливается на станке или вручную методом строгания и дальнейшего шлифования с помощью наждачной бумаги.

5. Стыковка ножа с рукояткой

Металлический нож вставляется внутрь деревянной рукоятки. Для этого необходимо высверлить внутри ручки отверстие глубиной до 20-30 мм. Лезвие резца будет расположено снаружи, а само основание вбивается внутрь рукоятки. Стоит отметить, что для надежной фиксации на конце металлической заготовки должно быть заострение в виде иглы. Во время забивания следует использовать наставку из плотной ткани, чтобы во время процедуры не затупить лезвие ножа.

6. Установка венца для надежной резьбы

Стопорное кольцо из металла устанавливается для того, чтобы зафиксировать нож. На деревянной рукоятке вырезается специальный контур ровно по диаметру кольца. Далее изготавливается резьба и уже на готовую резьбу закрепляется сам венец. В конечном итоге деревянная рукоятка должна обжаться, а нож надежно зафиксироваться внутри изделия.

7. Шлифовка ножа

Чтобы резьба по дереву была максимально качественной требуется доведение лезвия. Для этого используется мелкий брусок для заточки или простая керамика. На поверхность детали для заточки наливается немного масла (можно использовать моторное), а далее резец затачивается по перпендикуляру.

В конечном итоге получится острый доведенный инструмент, в случае успешной заточки резьба под дереву будет очень легкой и качественной. При необходимости резец можно модернизировать.

Видео: рейсмус для ручной работы по дереву — часть 1.

Видео: часть 2.

Резцы по дереву — это необходимый инструмент для любого резчика. Однако качество магазинных резцов зачастую оставляет желать лучшего, поэтому если вы планируете всерьез заняться вырезанием по дереву, то вам стоит сделать резцы по дереву своими руками.

Самодельный ручной листогиб своими руками чертежи

Категория: Приспособления и инструменты 53 546

Самодельный ручной листогиб своими руками, чертежи, подробное описание и порядок сборки.

Проектируя самодельный листогибочный станок, необходимо точно знать

его основные эксплуатационные характеристики: — толщина листа; — максимальная длина линии изгиба; — размерный ряд толщин листов; — рабочий угол изгиба листа; — количество рабочих циклов. Посмотрим на рисунок, где схематично показан самодельный ручной листогиб.

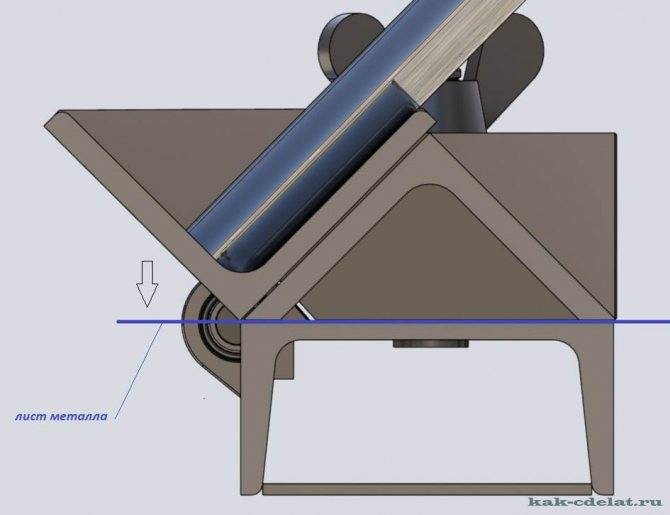

Перейдем к техническим характеристикам рассматриваемого изделия:

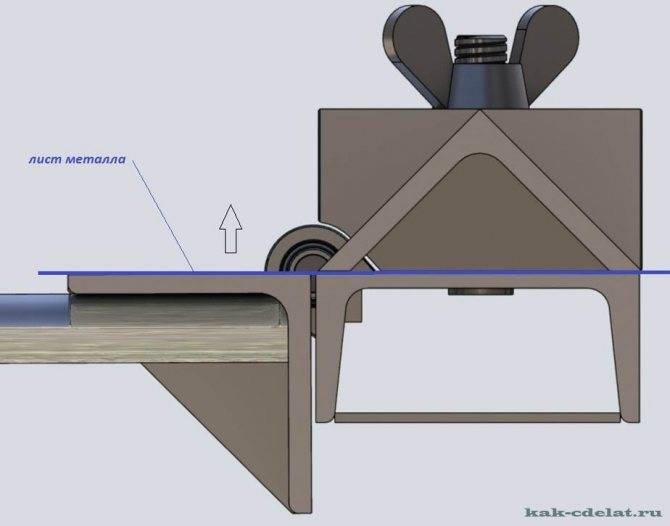

Если мы захотим согнуть лист под углом от 0° до 135°, гибочную балку поднимаем снизу вверх

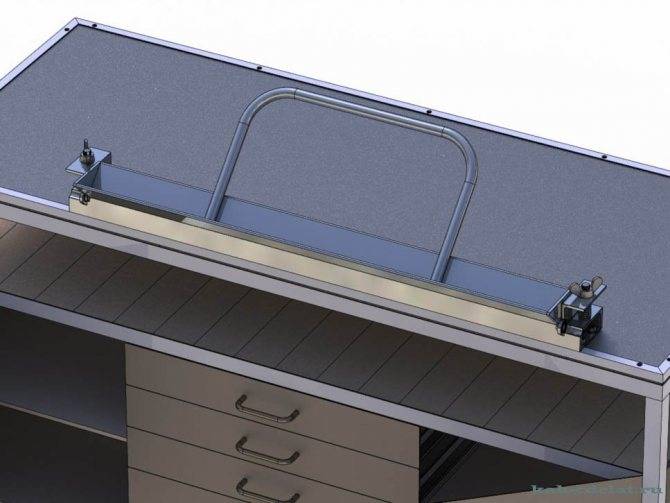

Сборочные части самодельного ручного листогиба:

• нижняя основа • гибочная балка • прижимная балка • направляющий палецНИЖНЯЯ ОСНОВА


Швеллер 10 ГОСТ 8240-97 (горячекатаный)ГИБОЧНАЯ БАЛКА

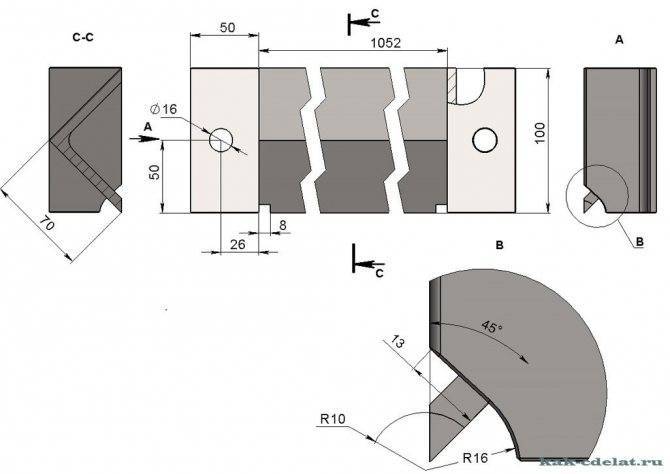

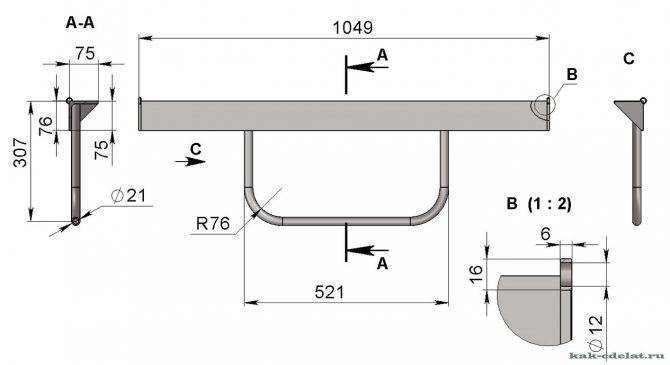

Уголок 75 х 6 (мм) ГОСТ 8509-93 (равнополочный горячекатаный)ПРИЖИМНАЯ БАЛКА


Уголок 70 х 6 (мм) ГОСТ 8509-93 (равнополочный горячекатаный) Уголок 50 х 6 (мм) ГОСТ 8509-93 (равнополочный горячекатаный)НАПРАВЛЯЮЩИЙ ПАЛЕЦ

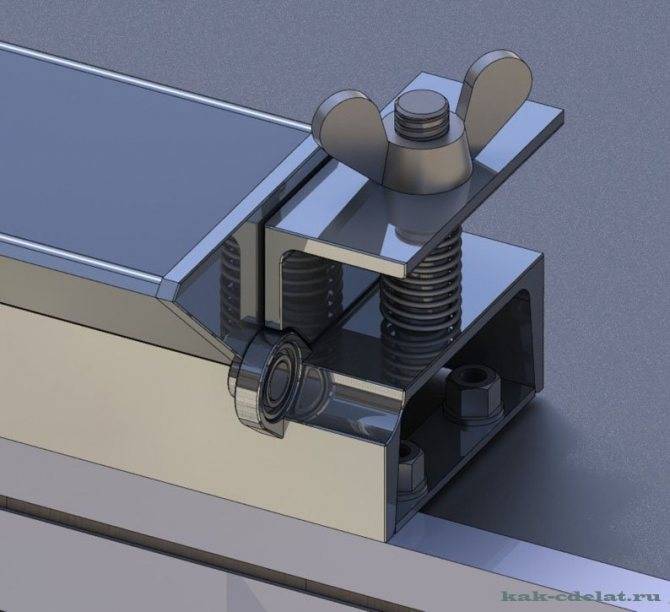

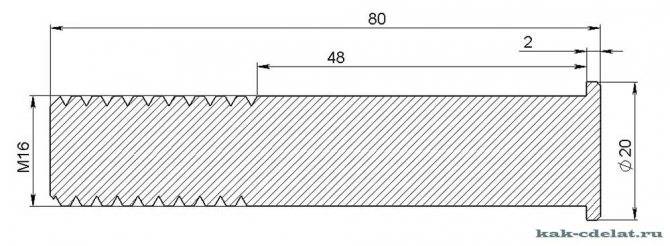

Вставим в отверстие изнутри швеллера и приварим его.ВАЛ ПОДШИПНИКА

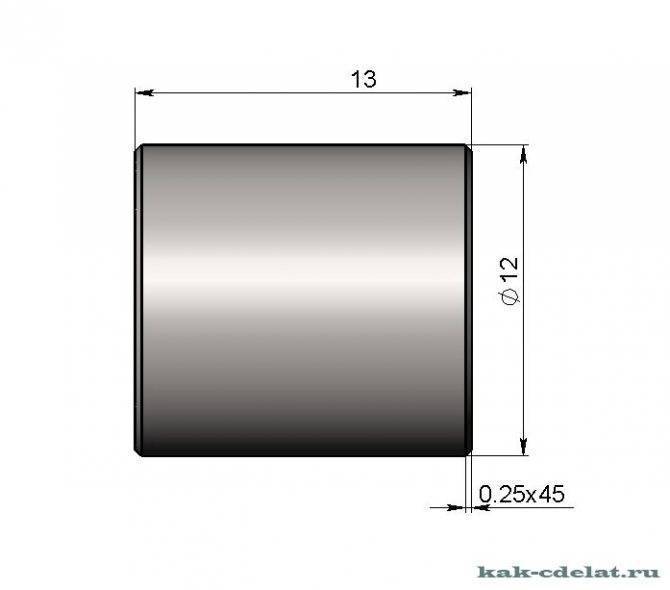

Стандартная комплектация:

• гайки «барашек» М 16 ГОСТ 3032-76 • подшипники 1000901 ГОСТ 8338-75 • пружины 1086-0805 ГОСТ 18793-80 По предложенным чертежам, имея электросварку, стандартный стальной профиль, трубогиб – несложно изготовить листогиб своими руками.Порядок сборки: 1. Закрепим нижнюю основу на слесарный верстак при помощи болтов и гаек М8.

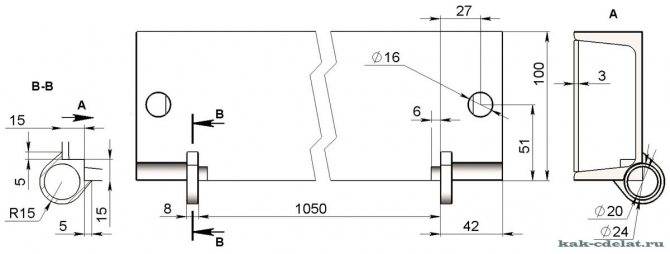

2. Установим гибочную балку, для чего вставим подшипники в отверстия нижней основы и соединим валом подшипника сначала один конец балки, затем второй. 3. Наденем пружины на направляющие пальцы. 4. На пружины и на направляющие пальцы установим прижимную балку. 5. Балку прижмем гайками «барашками».

Принцип работы:

отпускаем гайки «барашки», просовываем лист в образовавшийся зазор и устанавливаем его в нужное положение, зажимаем гайки, поворачиваем гибочную балку на нужный угол, лист согнут, ослабляем зажимы, повторяем операции или достаем согнутую деталь.

Этап 1. Крепление крюков-держателей желобов

Крюки для круглого водостока Металл Профиль «Престиж»:

  • Длинные – крепятся к обрешетке,
  • короткие – к лобовой доске.

Расстояние между крюками – около 50 см, максимально – 60 см. Длинные крюки-держатели лучше прикручивать через обрешетку к стропилам – тогда крепление водосточной системы будет более прочным.

И длинные, и короткие крюки сверху закрываются карнизной планкой. Так что монтаж водосливов лучше проводить одновременно с монтажом металлочерепицы – чтобы потом не разбирать готовую кровлю.

Разметка уклона желоба для длинных крюков

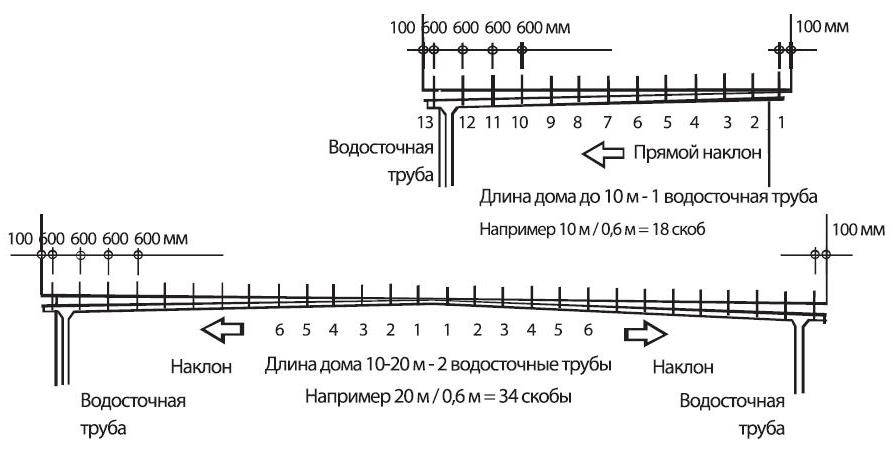

Уклон водосточного желоба – около 5 мм на 1 метр длины. Сначала крюки надо пронумеровать. Если длина желоба водостока меньше 10 метров, уклон желоба в одну сторону. Если от 10 до 20 метров – уклон двойной – от центра к краям, где будут установлены приемные воронки. То есть нумерация идет или от одного крайнего крюка к другому, или от центрального – к крайним.

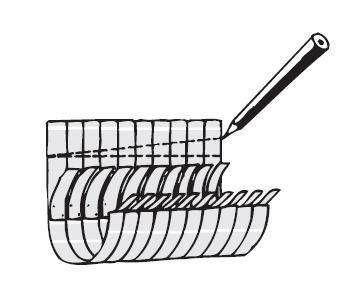

На каждом крюке надо отметить место загиба. По этой разметке загнуть крюки.

Разметка уклона желоба для коротких крюков

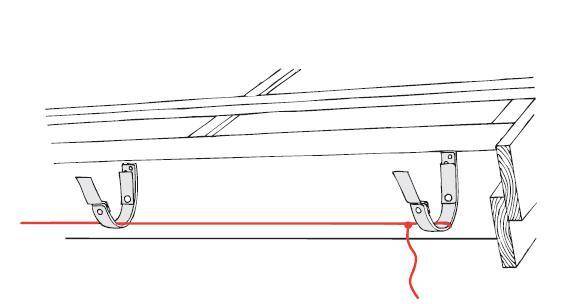

Поставить крайние крюки-держатели на лобовую доску с учетом наклона желоба. Между ними натянуть шнур. Промежуточные крюки должны идти вдоль этого шнура – касаться его.

Самодельный крюкогиб за пять минут и три копейки

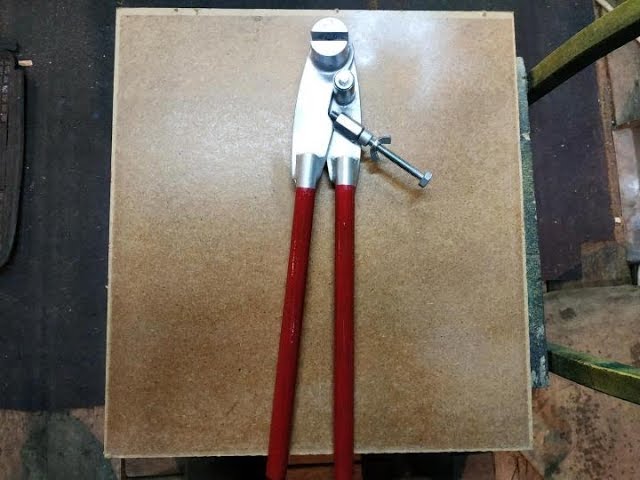

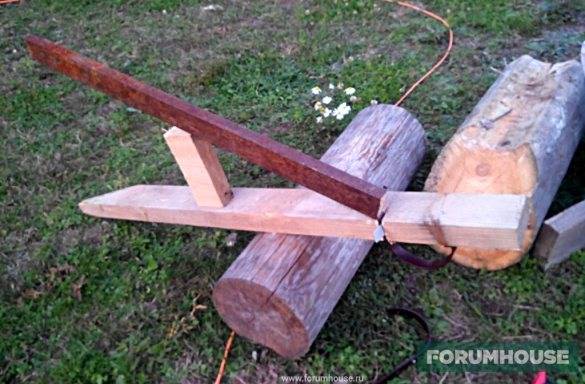

А это самый бюджетный и простой вариант кронштейногиба, который сделал пользователь портала с ником Avalex.

Для изготовления инструмента потребовались:

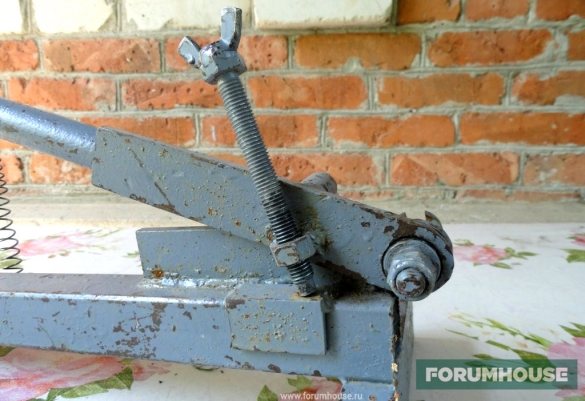

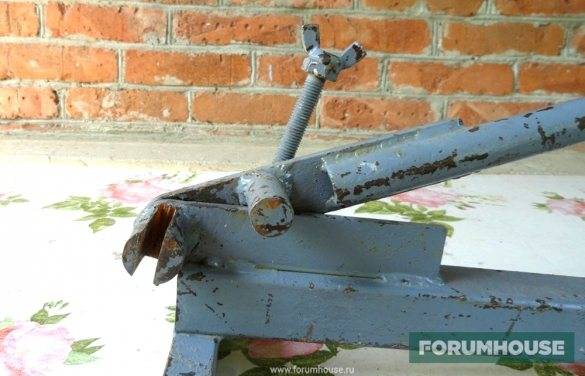

Инструмент в работе.


Оптимальный вариант самодельного кронштейногиба для небольшого объёма работ.

На портале есть тема, где рассказывается, как сделать арочный профилегиб без токарного станка.

По теме самодельных инструментов советуем статьи: Как доработать садовую тачку для перевозки тяжелых грузов и сделать распиловочный стол для циркулярной пилы и циклон из пылесоса, Мини-кузница своими руками: самый бюджетный вариант и Как самостоятельно изготовить устройство для сгибания арматуры.

Самодельный инструмент для загиба крюков для водосточной системы

alp_rnd Пользователь FORUMHOUSE

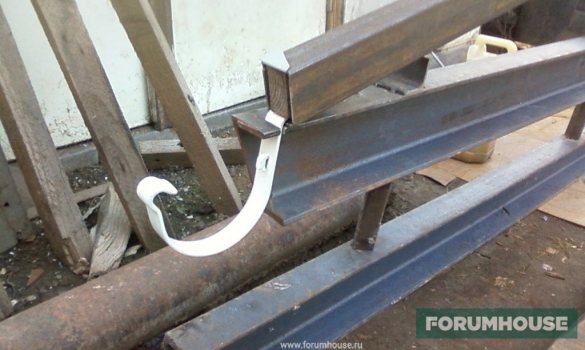

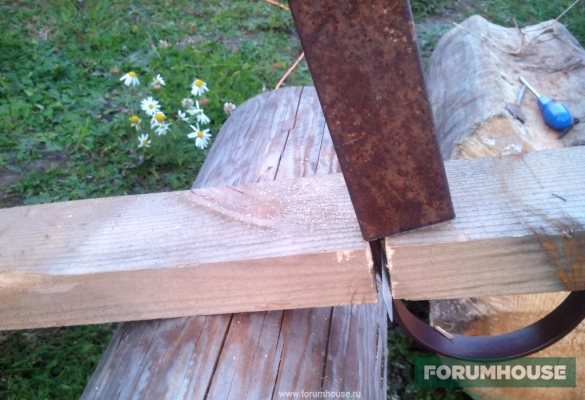

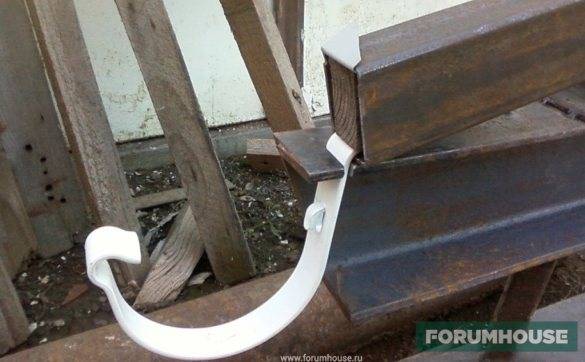

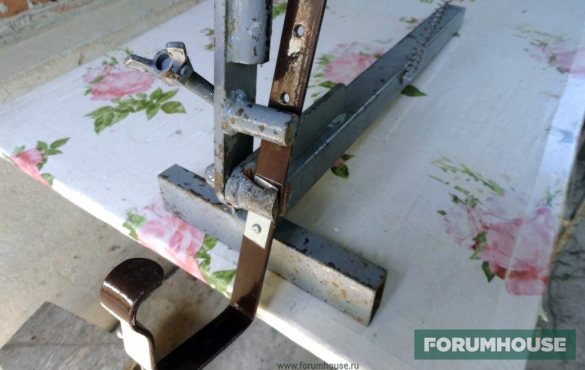

Я монтировал водосточную систему на навесах. Для этого купил металлические держатели для желоба водостока, которые сделаны из хорошей стали. Сначала гнул крюки в тисках. Неудобно. Заготовку толком не зажать. Стал искать инструмент для гибки полос для крепления водосточки. Цены начинаются от 1500 руб. и дороже. Подумал и сделал сам кронштейногиб для загиба металлических держателей желоба.

Необходимый угол сгиба кронштейна ограничивается высотой упора (уголка) приваренного к швеллеру.

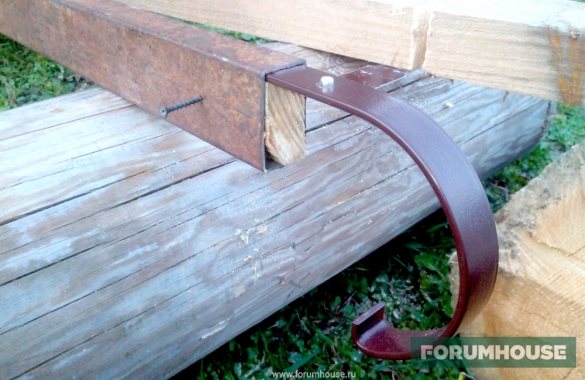

Самодельный кронштейн для водосточки изготавливается так:

Кронштейн, при гибке, заклинивает брусок, вставленный в профильную трубу, поэтому, потом, выбиваем брусок другим бруском с обратного конца трубы.

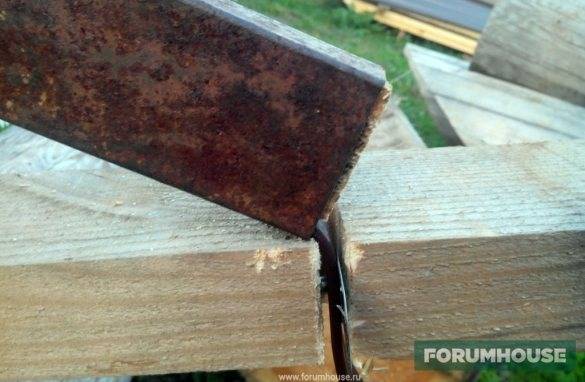

Краска на кронштейне в месте изгиба чуть трескается, но качество крюка не сравнится со сгибанием металлической полосы с помощью тисков.

Монтаж водосточной системы

Во время дождя и таяния снега вода неизбежно стекает с крыши зданий и попадает на стены и фундамент. Это грозит их разрушением в процессе эксплуатации. Во избежание этого при строительстве домов необходимо осуществлять монтаж водосточной системы.

Современные водосливы, помимо сбора осадков, обеспечивают отвод воды с кровли в канализационную систему или в специальный водосборник. Монтаж металлических или пластиковых водостоков производится до установки кровельного материала на крышу, так как крепление некоторых элементов осуществляется на стропила.

Для монтажа водосточной системы понадобятся следующие инструменты:

  • отвертка
  • маркированный шнур
  • ножовка
  • ножницы по металлу
  • шуруповерт
  • молоток
  • крюкогиб

Важно отметить, что во время установки водостоков для резки желобов и труб нельзя пользоваться болгаркой. В этом случае полимерное покрытие элементов водослива нагревается и подвергается деформации и порче

Как происходит монтаж водостоков? В данной статье кратко опишем этот процесс.

1. Установка держателей желобов

Держатели желобов прикрепляются к стропилам обрешетки. Это повысит прочность водостока. Дистанция между ними должна составлять 400900 мм. При более широком шаге система может не выдержать снеговой нагрузки зимой.

Прежде чем устанавливать держатели водоотлива, необходимо отметить на них места, где будет сгиб. Уклон желоба должен составлять 5 мм на погонный метр.

После этого держатели с помощью крюкогиба загибаются в тех местах, которые были ранее отмечены карандашом, затем можно приступить к самой установке. Сначала крепятся первый и последний из них. Потом между ними натягивается шнурок и устанавливаются остальные держатели.

2. Установка заглушек желоба

Заглушки монтируются на не стыкующиеся с другими элементами торцы желобов. Стыки при этом должны быть плотно соединены при помощи силиконового герметика, заклепок и резиновой киянки. При проведении этих работ необходимо знать, что одно ушко заглушки должно прикрывать завиток желоба, другое – плотно загибаться на его заднюю часть. Для дополнительной фиксации в данных случаях часто используют саморезы.

3. Крепление желоба

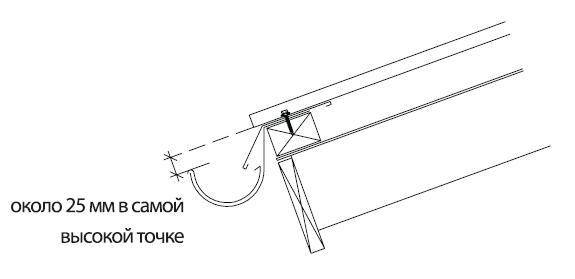

Вначале необходимо вставить желоб в крюк. При этом в целях предотвращения попадания воды на фасад нужно, чтобы его внешний край был ниже внутреннего на 25-30 мм. Продолжение линии ската от края желоба должно находиться на расстоянии 40 мм или более.

Далее к обрешетке крепится карнизная планка, нижний край которой опускается в желоб водослива. Нижнюю же часть гидроизоляции кровли необходимо завести поверх данной планки. В таком случае влага, накапливаемая в подкровельном пространстве, будет стекать в водосток.

4. Установка воронок

Рассчитывая количество воронок, нужно знать, что одна труба должна принимать воду не более, чем со 120 м² ската крыши и и не более чем с 10 погонных метров желоба. Это необходимо для эффективной работы водосточной системы. Если общий путь протока жидкости превышает 7м, то устанавливаются воронки (1 шт. на 100 м²). Для этого в желобе делается отверстие, края которого для получения гладкости обрабатываются молотком.

5. Соединение желобов

Дальнейший этап монтажа водосточной системы — соединение желобов с нахлестом 25-30 мм при помощи соединителя. Он снабжен специальным резиновым уплотнителем, который обеспечивает герметичное соединение и компенсирует температурное расширение.

6. Водосточная труба

Водосточная труба должна иметь такую длину, чтобы сливное колено находилось на расстоянии около 300 мм до земли/отмостки. При большей высоте вода будет разбрызгиваться.

Кронштейны устанавливаются в количестве не менее 2 шт. на каждую трубу. При этом расстояние между ними не должно быть больше, чем 1,5 м

Важно, что в первую очередь необходимо закрепить места стыков трубы с коленами

Для деревянных стен используют кронштейны под саморезы, для каменных — под сверление отверстий для метизов.

Итак, мы выяснили, что при проектировании и строительстве зданий для их долговечной эксплуатации необходимо предусмотреть установку всех необходимых элементов водоотлива. Специалисты рады предложить Вам свои услуги по монтажу водостоков по выгодной цене. Также у нас Вы сможете приобрести все необходимые изделия для этих работ.

Основные моменты

Покупать профессиональный инструмент pdr экономически очень затратно, потому что он продается целыми наборами. Примерная цена такого набора измеряется тысячами долларов. Покупать готовый инструмент вразброс – проблематично, потому что найти его можно лишь на специализированных сайтах или купить бывший в употреблении. Самодельный pdr инструмент обойдется владельцу авто минимальными затратами, а помощь может оказать огромную.

Научиться использовать профессиональный инструмент для удаления вмятин можно по видео-урокам, выложенным в сети. Также существует масса учебных пособий и специализированных форумов по кузовному ремонту, где опытные мастера делятся с новичками своими секретами. Также начинающему мастеру можно посоветовать поэкспериментировать на «пробном» жестяном куске, который имеет незначительные дефекты.

Кронштейногиб своими руками не уступающий заводскому

Алекс Нк Пользователь FORUMHOUSE

Мне для работы потребовался кронштейногиб. Заводской инструмент для гибки держателей желобов стоит около 5000 руб. Посмотрел картинки в интернете и повторил конструкцию.

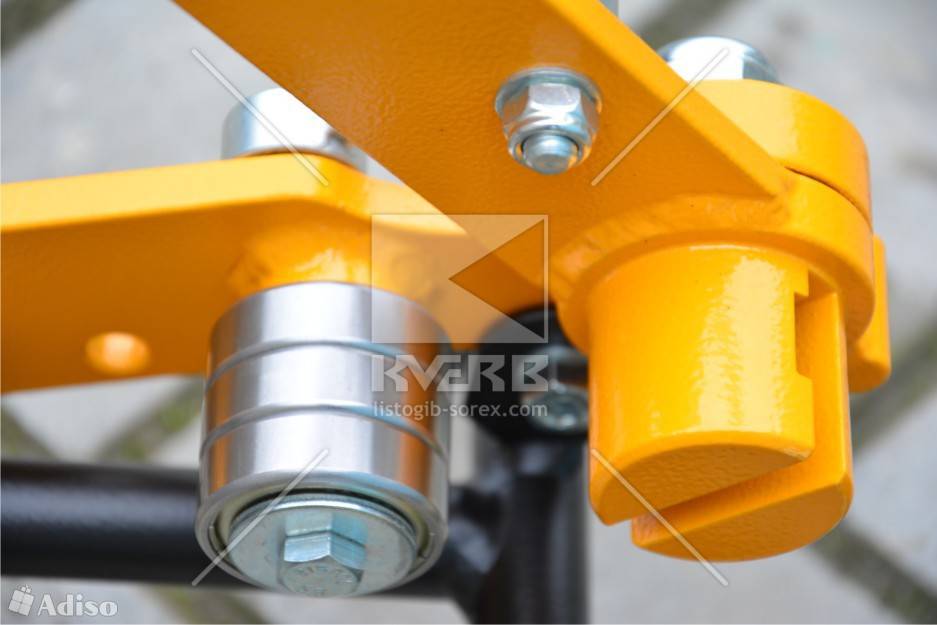

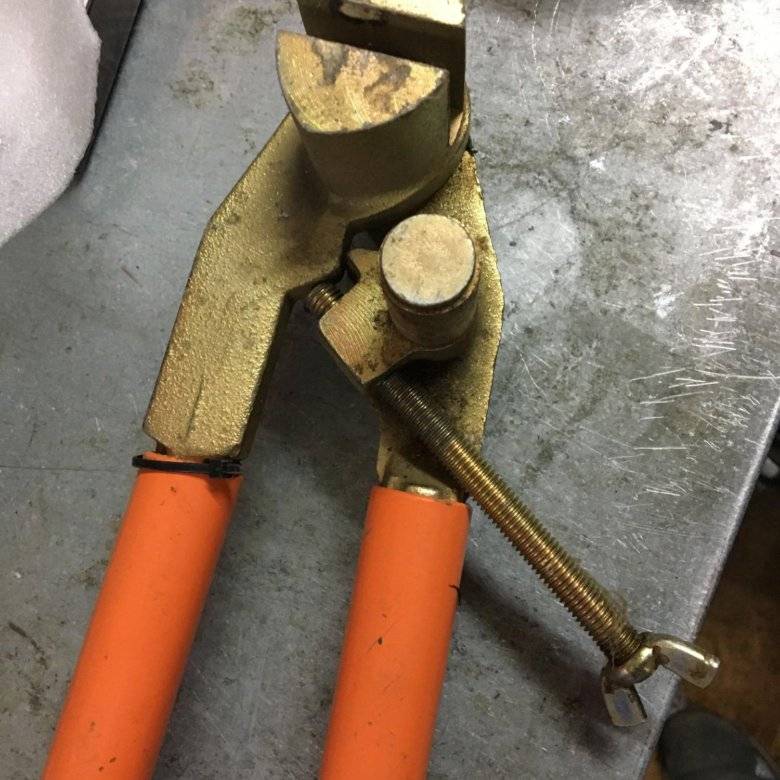

Заводской кронштейногиб, который можно купить в магазине строительных инструментов.


Самодельный кронштейногиб

Устройство кронштейногиба хорошо понятно из фото ниже.

Такой инструмент может сделать любой домашний мастер, владеющий болгаркой и инверторным сварочным аппаратом.

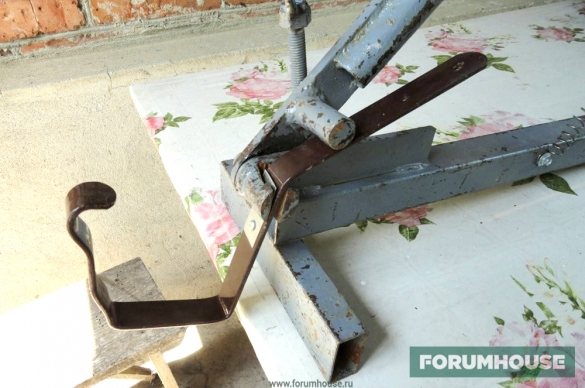

Инструмент в работе.

По словам пользователя, он согнул при помощи самодельного кронштейногиба много крюков для водосточных желобов, и самоделка показала себя только с лучшей стороны.

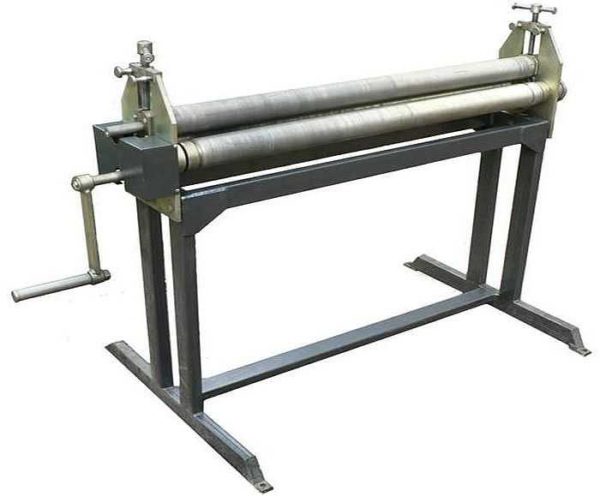

Вальцы для листового металла или вальцовый листогиб

Этот тип листогиба может иметь три типа привода:

Своими руками делают вальцы для листового металла с ручным или электрическим приводом. В ручных ставят 3 вала, в электрических их может быть 3-4, но обычно тоже три.

Для этого станка нужна хорошая надежная основа. Это может быть отдельная станина или какой-то верстак или стол. Основа конструкции — валки. Их делают одинакового размера. Два нижних устанавливаются стационарно, верхний — подвижно, так, чтобы в нижней позиции он располагался между вальцами. За счет изменения расстояния между нижними вальцами и верхним изменяется радиус кривизны.

Приводят в движение станок при помощи ручки, которая приделана к одному из валов. Далее крутящий момент передается на другие катки через звездочки. Их подбирают так, чтобы скорость вращения была одинаковой.

Этап 3. Установка водосточных труб

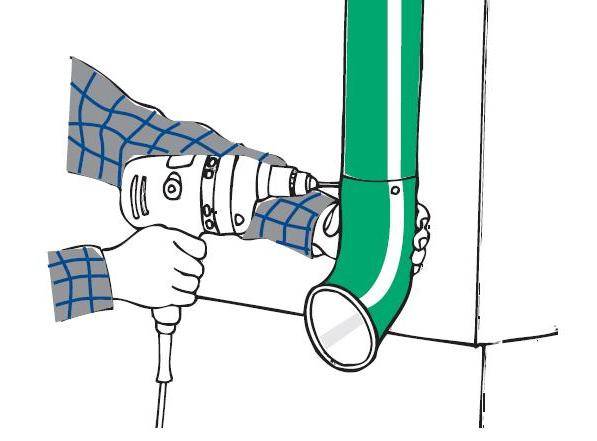

Во время установки водосточных труб особое внимание надо обращать на соблюдение вертикали. Крепление соединительной трубы

Соединительную трубу ставят между двумя коленами в месте изгиба водосточной трубы (при переходе от кровельного свеса к стене дома)

Длина соединительной трубы определяется по месту: к расстоянию между коленами надо прибавить еще 10 см.

Крепление водосточной трубы с помощью хомутов-держателей

Сначала нужно установить на стену хомуты. Ставят их:

  • вверху и внизу водосточной трубы,
  • в месте стыковки двух труб.

У системы водослива МП «Престиж» хомуты 2-х видов: для деревянной и для кирпичной стены. Для фасадов с сайдингом используются хомуты для дерева – с лапками-кронштейнами.

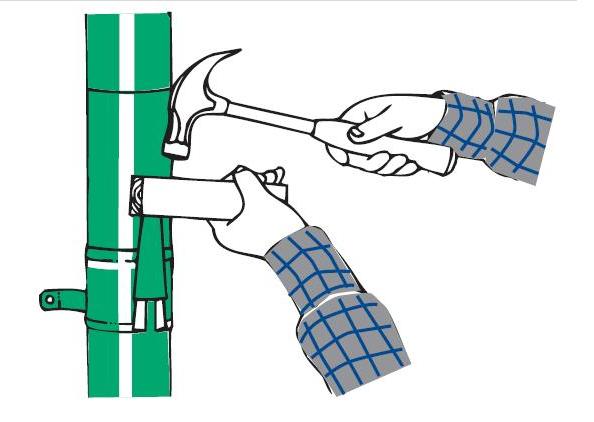

Труба в хомуте зажимается при помощи замка-скобы – его устанавливают на место с помощью киянки или ударяют молотком через деревянный брус.

Внизу крепят сливное колено. Расстояние от него до решетки ливневой канализации – не более 300 мм.

Тройник

В том случае, когда к одному сливу надо подвести две трубы водостока, ставят тройник. У тройника  широкий раструб, поэтому подводить трубы можно под разными углами.
