Разновидности крыши домов и их характеристики

Популярный стройматериал для крыши

Теперь, когда вы уже определились с типом крыши, которая вас интересует, нужно решить какой же материал использовать для ее построения. Для того, чтобы знать, как правильно сделать крышу своими руками, нужно узнать какие материалы стоит использовать. После этого стоит разобраться с необходимым количеством строительного материала, который потребуется для кровли.

Для такого материала потребуется каркас особой прочности. Выбрав крышу из черепицы, нельзя экономить на стропилах и материалах для них. Берите только материалы из натуральной древесины, будь то доски, рейки или брус.

Кроме того, вам понадобятся дополнительные крепёжные материалы, такие как саморезы и гвозди, гидроизоляционная пленка, материалы для теплоизоляции, ведь нужно еще и думать, как правильно утеплить крышу дома, и другие мелкие расходники.

Коническая и купольная кровли

Коническая и купольная крыши обладают сходными характеристиками. Это конструкция округлой формы, которая накрывает отдельные элементы дома: веранды, башенки и пр. Купольная крыша считается наиболее оригинальным и красивым вариантом оформления здания. Коническая крыша придает всему зданию сходство со средневековым замком.

Такие крыши довольно редки, так как уместны на домах круглой формы. Конические крыши бывают полные и неполные.

Особенности проектирования

Зачастую эти виды являются скорее эстетической частью здания, чем функциональной. Для проектирования нужны данные основания конуса и длины ската. Это дает понимание необходимого количества материалов для строительства.

Угол уклона

Показатели высоты конуса и длины стропильной ноги позволят высчитать угол наклона крыши, воспользовавшись формулой тангенса.

Варианты стропильной системы

Стропильные системы для конических крыш применяют висячие веерного типа и наслонные. Используются дополнительные элементы, например, балки, обрешетка, брусья.

Особенности монтажа

  • Стропильные ноги укладывают веерообразно, опирая на прогоны и кольцевой элемент. В основании находится мауэрлат. Дальнейший монтаж осуществляется с использованием дополнительных элементов в соответствии с инструкцией. Для крыши этого вида обрешетка готовится из гибких ПВХ труб, не из досок, как это делается обычно.

Достоинства и недостатки

Преимущества конических крыш:

  • повышенная прочность, устойчивость к землетрясениям;
  • устойчивость к воздействию природных условий.

Недостатки:

  • очень сложный монтаж;
  • отсутствует полезное пространство под крышей;
  • невозможно размещение окон;
  • высокая стоимость.

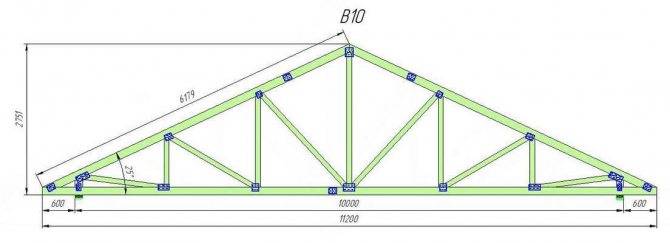

Стропильные фермы


Стропильные фермы

— имеют более сложную конфигурацию деталей, расположенных в одной плоскости. Расчет и оптимизация стропильной фермы производится с помощью компьютерной программы. Фермы, как правило, изготавливают в заводских условиях с точным соблюдением размеров деталей из хорошо высушенной древесины.

Фермы сконструированы так, что передают на наружные стены только вертикальную нагрузку. Крыша с использованием стропильных ферм получается более легкой. Нижний пояс фермы обычно делают горизонтальным так, чтобы он выполнял роль балки чердачного перекрытия.

Стропильные фермы позволяют перекрывать большие пролеты без промежуточных опор

. В частном домостроении их выгодно применять вместо стропильной системы с висячими стропилами при длине пролета более 6 м., а также при малых углах наклона скатов (менее 30 град), в том числе для односкатных крыш.

Подходящие виды кровли для разных типов крыши

Покрытие для кровли выбирается в зависимости от конструктивных особенностей стропильной системы – угла наклона, количества и конфигурации скатов. Большинство покрытий с высокими декоративными качествами производятся для скатных конструкций с уклоном от 10-15°, поскольку в частных домах плоские крыши – явление достаточно редкое.

Рисунок 2. Разные виды скатных крыш

Выпускаются варианты материалов и для кровель плоского типа, которые обычно сооружаются на гаражах, хозяйственных и других подобных постройках. Но особыми декоративными качествами они не отличаются.

Вопрос о том, какая кровля оптимально подходит для крыш плоского и скатного вида, рассмотрим подробнее.

Плоские крыши

Основное преимущество плоских конструкций – минимальная площадь поверхности, что обеспечивает небольшие финансовые расходы на покрытие и монтажные работы. Также на таких крышах можно оборудовать зону отдыха или использовать площадь под другие цели.

Фото 3. Внешний вид дома с плоской кровлей

Но малый наклон доставляет множество неудобств при эксплуатации. Скопление большого количества снега является причиной значительных нагрузок на несущие конструкции всего здания, образования протечек во время таяния снежного покрова и проливных дождей.

Для укрытия таких крыш применяются рулонные наплавляемые, мембранные и наливные материалы.

Скатные крыши

Кровельные конструкции скатного типа бывают разных видов. Основными из них являются:

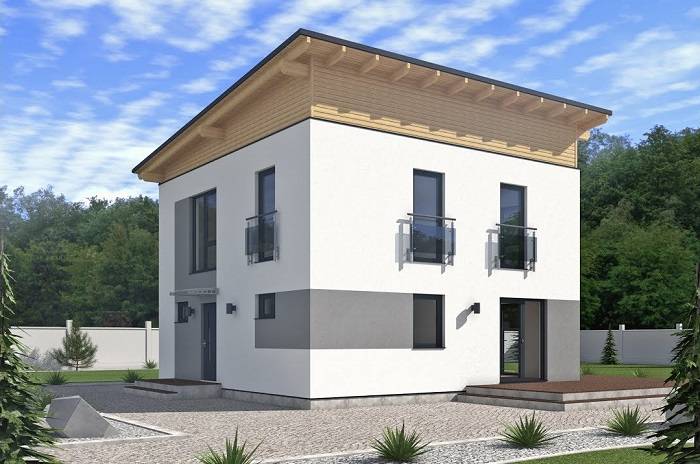

Односкатные – самые простые и дешевые в устройстве конструкции.

Фото 4. Односкатная кровля

Двускатные – практичные крыши с хорошим отведением осадков и возможностью обустройства мансардного этажа.

Фото 5. Стандартная двускатная крыша

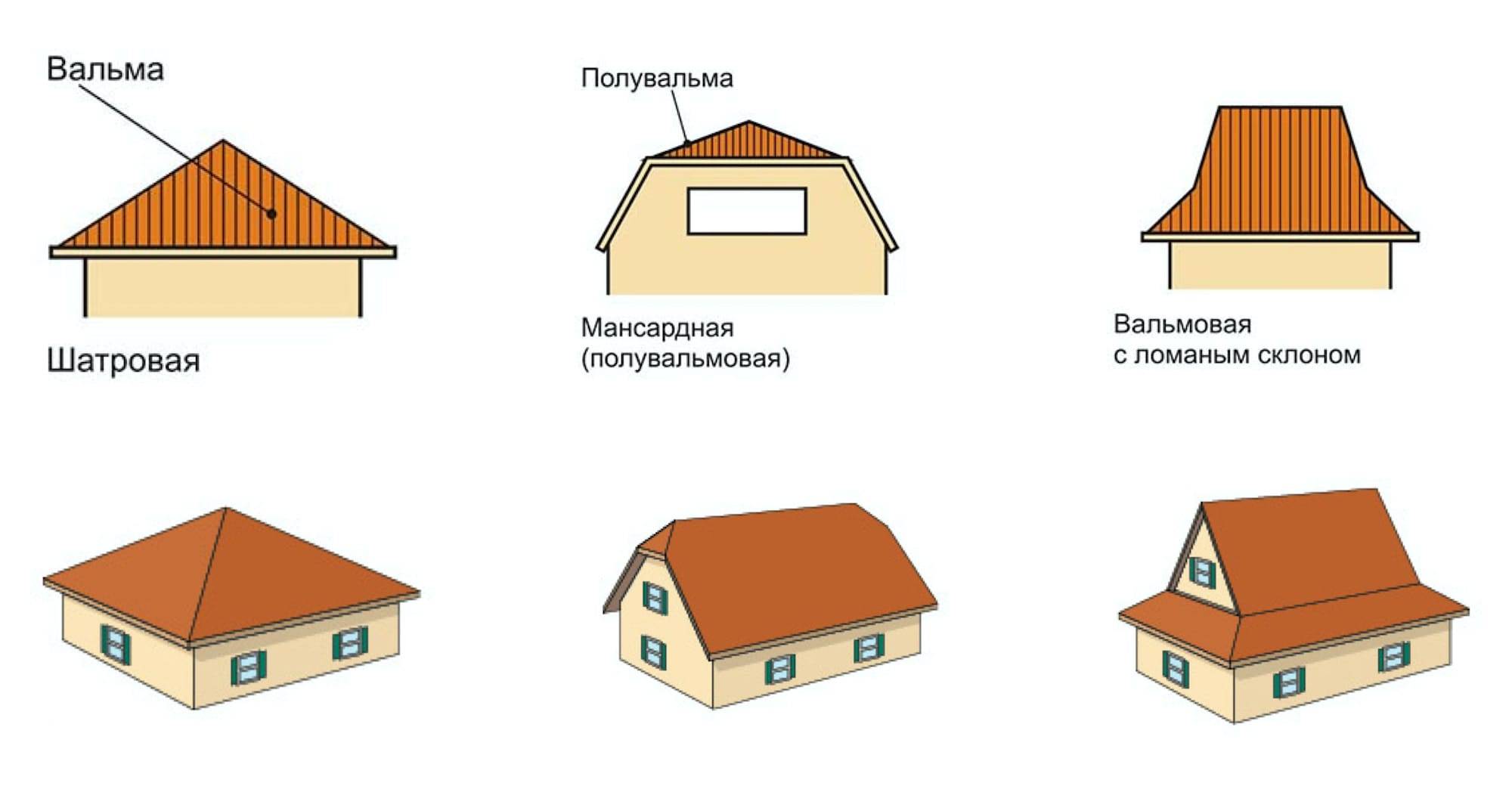

Вальмовые – самые надежные виды конструкций кровли. Но нуждаются в усиленной стропильной системе и отличаются сложностью в устройстве.

Фото 6. Внешний вид вальмовой крыши

Шатровые – оригинальные, но и дорогостоящие варианты.

Рисунок 7. Разные виды шатровых крыш домов

Для укрытия скатных кровель применяются все современные листовые и штучные покрытия – металлическая, битумная, композитная, керамическая черепица, профнастил, ондулин, фальцевая кровля и т.д.

Если вы подбираете бюджетное кровельное покрытие, рекомендуем посмотреть следующее видео:

Форма крыши для частного домостроения

Односкатная

Простая конструкция, название говорит само за себя. Кровля является сплошной поверхностью с одним наклонным скатом. Опора идет непосредственно на стены, находящиеся на разных уровнях.

К числу преимуществ относятся:

  • проект выполняется в короткие сроки;
  • для монтажа не требуется специальных знаний и подготовки, работы могут выполняться наемными рабочими, причем в короткий срок;
  • срок эксплуатации односкатной кровли – длительный.

К недостаткам можно отнести:

  • слабую изоляцию по сравнению с другими видами кровли;
  • отсутствие чердачного помещения;
  • в случае сильных осадков очистка крыши от снега выполняется вручную.

Двускатная

Для климатических условий РФ оптимальный вариант. Наклонная с двух сторон крыша больше всего подходит для быстрого схода воды и снега. Чем больше осадки, тем больше угол наклона ската кровли.

Из положительного:

  • монтаж данного вида кровли не представляет особых трудностей;
  • есть возможность обустройства чердачного помещения (подсобка, со стороны фронтона установка окна или обустройство мансарды);
  • форма крыши способствует отводу осадков;
  • кровельный материал – любой;
  • обслуживание – минимальное.

Минусами можно считать:

  • расход материалов, это не всегда бюджетный вариант (зависит от площади дома);
  • при желании обустроить мансарду с фронтальной части более сложный процесс монтажа.

Четырехскатная форма крыши «вальмовая»

Данную конфигурацию кровли отличает отсутствие торцевых стен. Все плоскости расположены под уклоном.

Нельзя назвать минусами, скорее это сложности, которые при выборе формы надо учитывать:

  • выполнение расчетов проекта вальмовой крыши процесс трудоемкий;
  • конструкция стропил для данной конфигурации более сложная и требует использования древесины высокого качества;
  • общий расход материалов увеличивается по сравнению с другими видами кровель.

Тем не менее, все чаще именно вальмовую (четырехскатную) форму выбирают собственники для своего дома. Обусловлено это тем, что:

  • данная конструкция более прочная и устойчива к порывам ветра;
  • не деформируется за счет дополнительной жесткости, которую обеспечивают боковые «ребра» с опорой на балку конька;
  • конфигурация крыши может быть с большими свесами, которые дополнительно будут защитой от осадков;
  • визуально дом с такой крышей выглядит стильно и респектабельно.

Плоская

Редко используется в частном домостроении по регионам России.

Такая конфигурация кровли больше подходит для стран с жарким климатом и меньшим количеством осадков, но встречается и у нас.

Главным минусом является подверженность воздействию осадков. Сейчас данная проблема решается с помощью современных кровельных материалов. На плоских крышах можно не только установить антенны, солнечные батареи, кондиционеры, но и сделать открытую террасу.

Кроме вышеперечисленных есть еще много видов крыш для частного домостроения: мансардные, ломаные, шпилевидные, многощипцовые, куполообразные.

Выбор конфигурации важен, чтобы учесть все плюсы и минусы при проектировании и монтаже, а следовательно – обеспечить длительную безаварийную эксплуатацию дома.

Мне нравится1Не нравится

Список статей

Виды

1020

Самые востребованные дизайны крыш: какую выбрать при строительстве дома

Виды

777

Уклон и другие особенности устройства кровли из СИП и сэндвич-панелей

Виды

502

Что такое китайская крыша и как ее построить?

Виды

804

Особенности конструкции и строительства крыш шале

Виды

633

Виды, особенности конструкций и монтажа крыши в виде конверта

Виды

470

Как устроена соломенная крыша и что нужно знать при ее возведении?

Виды

515

Сад на крыше: устройство, виды, монтаж зеленой кровли своими руками

Виды

591

Все, что нужно знать при выборе, монтаже и эксплуатации панорамной крыши

Виды

601

Применение, разновидности, цена и нюансы крепления крыши из поликарбоната

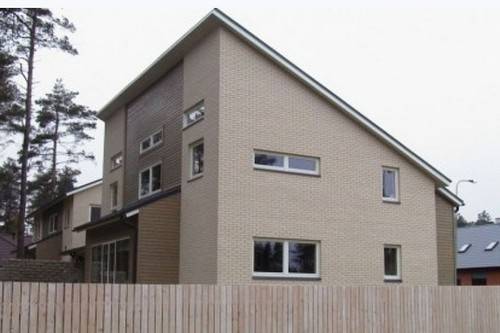

Односкатная крыша

Односкатная кровля представляет собой плоскость прямоугольной формы, опирающуюся на противоположные несущие стены.

Односкатная кровля бывает:

  • Вентилируемой;
  • невентилируемой.

Особенности проектирования

Проект односкатной кровли напрямую зависит от уклона. Так как на уклон конструкции влияет не только финишное покрытие, а особенность климатических условий, то все эти значения следует правильно рассчитать.

Важным показателем для проектирования любой кровли также является совокупная нагрузка.

Угол уклона

Угол уклона напрямую зависит от покрывного материала: покрытия отличаются способностью удерживать снеговые осадки.

Кроме того, в зависимости от природных особенностей, в местах где преобладают ветра, местность недостаточно защищена деревьями, рекомендуется изменить угол ската.

Варианты стропильной системы односкатной крыши

Стропильная конструкция крыши с одним скатом может быть:

  • Скользящей;
  • наслонной;
  • висячей.

Стропильный каркас выполняется чаще всего из деревянных элементов разного назначения.

Стропильная система односкатной крыши

Особенности монтажа

Монтаж односкатной стропильной конструкции производится на мауэрлат.

Если осуществляется монтаж каркаса висячего типа, то сначала изготавливается ферма на земле. По заданному шаблону изготавливается вся конструкция.

Кровлю можно оборудовать системой утепления. Для этого монтируют элементы, необходимые для теплой крыши.

Завершающим покрытием кровли является защитный покрывной материал.

Достоинства

  • Недорогая конструкция;
  • простота монтажа;
  • небольшая нагрузка на стены и фундамент;
  • устойчивость к сильным ветрам.

Недостатки

  • Необходимость уборки снега;
  • малая высота чердачного пространства.Преимущества такого вида — в прочности и надежности по устойчивости к капризам погоды.

Односкатная крыша

Конструкция, которая состоит их двух скатов, носит название двухскатной.

Двухскатные конструкции могут классифицироваться по расположении скатов:

  • симметричные;
  • асимметричные;
  • ломаные;
  • разноуровневые;
  • двухскатные с коньком на скате.

Кроме того, могут быть спроектированы другие конфигурации двухскатных крыш: ломаные с одного ската, двойные ломаные, с удлиненными козырьками или пристройками.

Варианты проектирования

Особе внимание уделяется нагрузке. Кроме того, важен угол наклона в соответствии с покрытием

Кроме того, важен угол наклона в соответствии с покрытием

Кроме того, важен угол наклона в соответствии с покрытием.

Проект двускатной крыши довольно простой, при правильном определении всех показателей (угла, нагрузки кровли, природной нагрузки) крыша будет надежной и долговечной.

Угол наклона

Среднее количество выпадаемого снега по региону учитывается при расчете кровельной нагрузки. Помимо этого, сила потоков ветра влияет на наклон ската.

При разном уклоне для различных материалов соответствует определенный угол уклона. Для всех материалов свои показатели.

Стропильная система

Стропильный двускатный каркас может иметь наслонную конструкцию, висячую, комбинированную.

Вариант стропильной конструкции выбирается исходя из пролета между внешними стенами. Помимо стропильных балок, конструктивными элементами стропильной системы являются: конек, мауэрлат, ригель, затяжки, также другие элементы.

Каждый из дополнительных элементов распределяет нагрузку, фиксирует или укрепляет более уязвимые части конструкции.

Стропильная система двускатной крыши

Монтаж

При монтаже двускатной крыши необходимо выполнить основные шаги:

  • Установить балки;
  • закрепить обрешетку;
  • установить кровельное покрытие.

В случае удлинения стропильных ног под свес монтируют дополнительные рейки.

Двускатная крыша — самая распространенная модель кровли.

Это обусловлено преимуществом данной конструкции:

Достоинства

  • Возможность обустройства мансардой;
  • нет необходимости самостоятельно очищать покрытие от снега;
  • несложный проект;
  • разнообразие покрытий.

Недостатки

  • Зависимость высоты крыши от пролета;
  • при обустройстве мансардного помещения требуется дополнительное усиление конструкции и обустройство оконных систем и элементов обогрева.

Двускатная кровля — не самая сложная конструкция, и при полном обустройстве она является самой востребованной.

Двускатная крыша

Особенности создания двускатной крыши

Для грамотного строительства используют чертежи двухскатной крыши и проектную документацию, в которой указываются все ее размеры (детальнее: «Чертежи крыш домов — этапы проектирования»).

Когда стены дома построены из бревна или бруса, то функцию мауэрлата выполняет верхний брус. Но, если стены здание выполнены из кирпича, для крепления мауэрлата к несущей основе до того, как устанавливается  двухскатная или четырехскатная крыша, в кладку монтируют металлические минимум 10-миллиметровые стержни с резьбой и применяют болты с шайбами. Выполняя монтаж мауэрлата, между соседними крепежами соблюдают интервал, равный 1-1,5 метра. Чтобы избежать намокания стен, прокладывают гидроизоляцию из двух слоев рубероида.

Типы кровли

Современные кровельные материалы для каркасного дома можно разделить по их изготовлению, их физическим свойствам и назначению. Рассмотрим наиболее популярные:

1) Мягкая кровля или мягкие кровельные материалы — это самый известный способ гидроизоляции крыши. Она достаточно прочна, имеет красивый внешний вид и может применяться для разных видов зданий. Основанием для такого покрытия является стекловолокно.

К мягкой кровле относятся: битумная черепица, ПВХ — мембраны, рулоны.

2) Металлическая кровля – ее основой являются листовые материалы, которые прослужат вам очень долго. К данной кровле можно отнести:

Виды кровли

  1. Плоские листы — выпускают из специальной оцинкованной или не оцинкованной стали. Достоинства данной кровли в небольшом весе, легкости реконструкции и возможности монтажа при любых условиях.
  2. Профилированные листы – чаще всего выпускают из алюминия и оцинкованной стали. Достоинства данного материала в легкости монтажа и устойчивости к пониженным температурам.
  3. Металлочерепица – это гофрированные профилированные листы, сделанные под натуральную черепицу. Плюс такой кровли в легкости конструкции и высокой коррозионной устойчивости.
  4. Плоская кровля — это настил из слоев пароизоляции, теплоизоляции и гидроизоляции, а также гравия и наружного слоя (тротуарная плитка). Данное покрытие применяют для плоских крыш.

Плоскую кровлю можно разделить на несколько типов:

  •  Неэксплуатируемая. Достаточно дешевый тип из-за неподверженности большим нагрузкам.
  • Эксплуатируемая. На сегодняшний день самый известный вид. На данных крышах можно монтировать и устанавливать различные кафе и автостоянки.
  • Традиционная. Ее монтаж и укладка осуществляется на теплоизоляционный слой.
  • Инверсионная. Немного сложный монтаж и реконструкция: утеплитель кладется на слой гидроизоляции, а далее укладывают геотекстиль и дренаж. Затем идет финишный слой — тротуарная плитка.
  • Рулонная кровля – это многослойное, очень прочное покрытие применяется довольно часто. Рулонные кровельные материалы можно разделить на несколько типов:
  •  Полимерно-битумные. Состоят из полипропилена и стирол-бутадиен-стирола. Основные плюсы: высокий срок эксплуатации и устойчивость к химическим веществам, об их вреде, читайте тут: https://domsdelat.ru/steni/vrednye-dlya-zdorovya-cheloveka-veshhestva-i-materialy-v-stroitelstve.html
  • Фальцевые. Состоят из оцинкованного металла. К их достоинствам относят бесшумную установку и монтаж, а также хорошую герметичность.
  • Полимерные. Состоят из каучука и нефтеполимерной смолы. Их преимущества: большой срок эксплуатации, монтаж конструкции на крутых скатах.
  • Битумные. Состоят из окисленного битума. Идеально подходят для крыш с уклоном меньше 250.
  • Гибкая черепица. Состоит из стеклохолста. Преимущества такой кровли: высокий срок эксплуатации и широкая цветовая гамма.

Кровельные материалы для скатной крыши

Для скатных крыш применяют все типы кровельных покрытий: черепица, металлические листы, профнастилы.

Лучший кровельный материал для скатной крыши:

  • ондулин — легкая установка и монтаж;
  • битумная черепица – имеет хорошие свойства, достаточно дешевый и долговечный кровельный материал;
  • цементно-песчаная черепица – самый долговечный материал по сроку службы и эксплуатации;
  • металлочерепица – распространенный материал с неограниченными типами форм и сотнями цветов.

Типы скатной крыши

Кровельный материал для плоской крыши

Кровельные материалы, применяемые для плоских крыш, отличаются высокой надежностью, прочностью, легкостью монтажа и установки, просты в уходе. Составляющие данной кровли будут зависеть от ее типа:

  • традиционная или мягкая кровля — состоит из несущей плиты, теплоизоляции и пароизоляции, гидроизоляционного слоя из содержащих битум специальных материалов;
  • эксплуатируемая кровля — отличается прочным и жестким основанием (например, это может быть бетонная стяжка либо профнастил) и очень прочным утеплителем.

https://youtube.com/watch?v=EKQM_tZx__I

Односкатные крыши

Если сравнивать, какие бывают крыши домов и хозяйственных построек, можно отметить, что во втором случае односкатные стропильные системы используются чаще. Данный вид крыш характеризуется максимально простой конструкцией – стропильные ноги опираются на края стен (или специальные опоры), расположенные на разной высоте. От перепада высот и длины пролета зависит угол наклона ската.

Односкатные крыши чаще всего устанавливаются на постройках небольшого размера, поскольку при большой площади кровли требуется увеличить угол наклона, чтобы обеспечить эффективный водоотвод. А это оборачивается повышенной парусностью крыши.

Если речь идет о жилом доме, то для архитектурной выразительности здания нередко использую прием, когда две (или больше) односкатные крыши над разными частями постройки визуально имитируют двухскатную (или многощипцовую) конструкцию.

В число преимуществ односкатных крыш входит :

  • простота расчетов и монтажных работ;
  • экономичность (используется минимум материалов);
  • малый вес (подходит для строений на фундаментах облегченного типа).

Если угол наклона ската относительно небольшой, обслуживание кровли безопаснее по сравнению с другими видами скатных конструкций.

К недостаткам системы данного типа относится ограниченность чердачного пространства – его сложно полноценно использовать в хозяйственных целях и труднее качественно утеплить.

Типы кровли крыш

  • односкатная – представляет собой наклонную плоскость;
  • двускатная (щипцовая) – включает в себя два ската, которые соединены в верхней точке коньком;
  • вальмовая (четырехскатная) – обладает четырьмя скатами. Незначительная длина конька, а вместо фронтонов – две вальмы (ската);
  • полувальмовая – вместо частей фронтонов (вверху или внизу) – полувальмы;
  • шатровая – все четыре ската сходятся в одной точке, отсутствие конька;
  • конусная – также не имеет конька. Используется для покрытия беседок, веранд и т.д.;
  • многощипцовая – крыша для сложных по форме зданий (детальная статья: “Многощипцовая крыша: конструкция и основные составляющие”);
  • купольная – перекрытие для круглых по форме зданий. Наличие сложного каркаса требует установку его установку лишь специалистами;
  • пирамидальная;
  • мансардная (ломаная) – дает возможность использовать дополнительную жилую площадку;
  • сводчатая – перекрытие длинных коридоров, наличие округлой формы;
  • вальмовая с ломаными скатами – разновидность крыши дома мансардного типа;
  • стрельчатая – сечение выполнено в форме старорусских куполов- луковиц;
  • с переменным уклоном – параболы или гиперболы по своим размерам. Наиболее распространены в строительстве ТЦ, спортивных объектов и т.д.

Это далеко не полный список скатных крыш.

Как и почему крыша распирает и разрушает стены дома

Под действием нагрузок нижние концы стропил стремятся разъехаться в стороны. Силы, действующие на нижних концах стропил и направленные горизонтально в противоположные стороны, называют распором.

Распор стропил бывает так велик, что стены не выдерживают, изгибаются, стены и стропила трескаются, крыша в результате местами проседает — дом разрушается. Такую картину не редко можно видеть, если строительство крыши выполнено не умелыми строителями, и, к тому же, без проекта.

Почему распор передается на стены?

Ведь выше, в статье написано, что в стропильной системе с висячими стропилами распор компенсируется затяжкой, а в схеме с наслонными стропилами распора вообще не возникает. Эти утверждения правильны, если рассматривать схемы стропильных систем на бумаге.

В реальности все детали стропильных систем под действием нагрузок деформируются, то есть, меняют свои размеры и положение в пространстве — укорачиваются, удлиняются, изгибаются, поворачиваются.

К деформациям от действия нагрузок добавляются колебания размеров деталей при изменении влажности и температуры. В местах соединений также имеется некоторая подвижность элементов стропильной системы.

Представим себе, что в системе с висячими стропилами затяжка, по каким-то из указанных причин, удлинилась и перестала воспринимать на себя усилие распора. В результате распор начнет передаваться на стены.

В системе с наслонными стропилами, то же самое произойдет, если, например, сожмется стойка. Верхний конец стропил потеряет опору. Наслонные стропила начнут работать как висячие. Вся нагрузка распора начнет передаваться на стены. Кроме того, увеличится нагрузка и на стропила, которые не рассчитаны на работу в режиме висячих стропил.

Здесь два варианта. Или не выдержат стены — под действием распора разойдутся в стороны, позволив стропилам немного повернуться и снова опереться на стойку. Или разрушится, треснет стропило, не выдержав не расчетной нагрузки.

Легко деформируются под действием распора деревянные стены из бруса, бревна, а также каркасные.

В литературе по строительству можно встретить утверждение, что стены из каменных материалов выдерживают большую нагрузку распора. Но в современном частном домостроении, благодаря применению утеплителей, толщина каменных стен значительно уменьшилась. Для кладки стен часто используются более легкие и хрупкие материалы, например, газобетон.

Защита каменных стен современного частного дома от повреждений распором не менее актуальна, чем для деревянных.

Из чего состоит крыша?

Основными элементами крыш, принимающими нагрузки извне и передающими их стенам, являются стропила. Их можно приобретать комплектно на деревообрабатывающем предприятии или изготавливать на месте из доски или бруса. В частности, для сборки каркаса крыши небольшого дома с пролётом до 6 м часто применяют сдвоенную доску 50х150 мм либо древеснополимерные двутавровые балки.

Деревянные стропильные ноги изготавливаются из бруса или доски, сечение которых зависит от расчетной нагрузки на конструкцию

Стропила раскрепляют изнутри диагональными связями, а затем обвязывают доской 25 мм, используя в качестве крепежа гвозди или болты. При большой площади крыши, а также в регионах со значительной снеговой нагрузкой каждая стропильная ферма должна быть усилена внутренними раскосами. Места примыкания элементов друг к другу фиксируются либо дощатыми накладками, либо стальными пластинами.

Стропильная ферма

Основные части стропильной системы

Разновидности стропил

Все деревянные конструкции для строительства изготавливаются согласно ГОСТ Р 56705-2015. В нём же даны определения видов стропил, которые могут применяться в тех или иных типах кровель.

Таблица. Основные виды стропил.

Внешний вид и местоположение стропилаХарактеристика элемента

Висячие стропила

Висячими стропилами называют наклонные элементы, не имеющие опоры сверху, а опирающиеся только на мауэрлат по концам. Снизу они соединены затяжкой, воспринимающей распорные нагрузки.

Наслонные стропила

Наслонные стропила опираются не только на стены здания, но и на вертикальные подстропильные стойки по центру.

Накосные стропила

Накосными называют диагональные стропила, образующие границы в тех местах, где одна плоскость крыши переходит в другую. Эти элементы присутствуют только в каркасах вальмовых крыш.

Нарожник

Нарожником называют укороченное стропило, поддерживающее участок крыши между двумя накосными стропилами.

Все остальные элементы кровельных каркасов монтируются лишь для обеспечения устойчивости стропилам и присутствуют в системе не всегда.

Некоторые элементы монтируют только для обеспечения устойчивости

В двухскатных крышах обычно применяются наслонные стропила, соединяемые вверху либо внахлёст, либо с помощью деревянных или металлических накладок. Если их длина превышает 4 метра, прямой угол, образуемый затяжкой и стойкой, усиливают подкосом. Снизу стропила крепятся к мауэрлатным балкам, смонтированным по периметру стен, с запилом или без него, и фиксируются стальными уголками, скобами или пластинами, с усилением соединения упорным бруском.

Крепление стропил к мауэрлату

В домах с мансардами наслонные стропила обычно не применяют, так как центральные опоры будут мешать комфортной эксплуатации помещения. Поэтому здесь в каркасе крыши обычно проектируются висячие стропила, вместе с затяжкой образующие прямолинейную треугольную ферму. При необходимости их усиливают с двух сторон вертикальными пространственными рамами, состоящими из лежней снизу, прогонов сверху и соединяющих их стоек, которые на фото снизу играют в интерьере роль зонирующего элемента.

Интерьер мансарды в деревянном доме

Деревянные балки на мансарде

Стропила часто оставляют на виду

Эти рамы могут образовывать стенки мансардного помещения и зашиваться доской или любым листовым материалом. Что касается самих стропил, то их, вместе с усиливающими элементами, нередко частично или полностью оставляют на виду с целью использования в дизайне помещений.

Виды кровельных материалов

Кровля для частного дома: виды и их особенности

Кровля является неотъемлемой частью современного частного дома. Она, как и раньше, выполняет свои прямые функции – защищает помещения от природных явлений в виде ветра, жгучих солнечных лучей или проливного дождя. И, в тоже время, является архитектурным дополнением большого коттеджа.

Выбирая кровлю для крыши, каждый из нас руководствуется своими соображениями

Кто-то выбирает эстетичный аспект в архитектурном плане, не обращая внимание даже на то, какие кровельные материалы, при этом используются.. Ведь крыша, на самом деле, формирует общий вид жилого здания

Другой отдаст предпочтение надежности и практичности крыши, довольствуясь уютной и комфортной обстановкой в своем жилище.

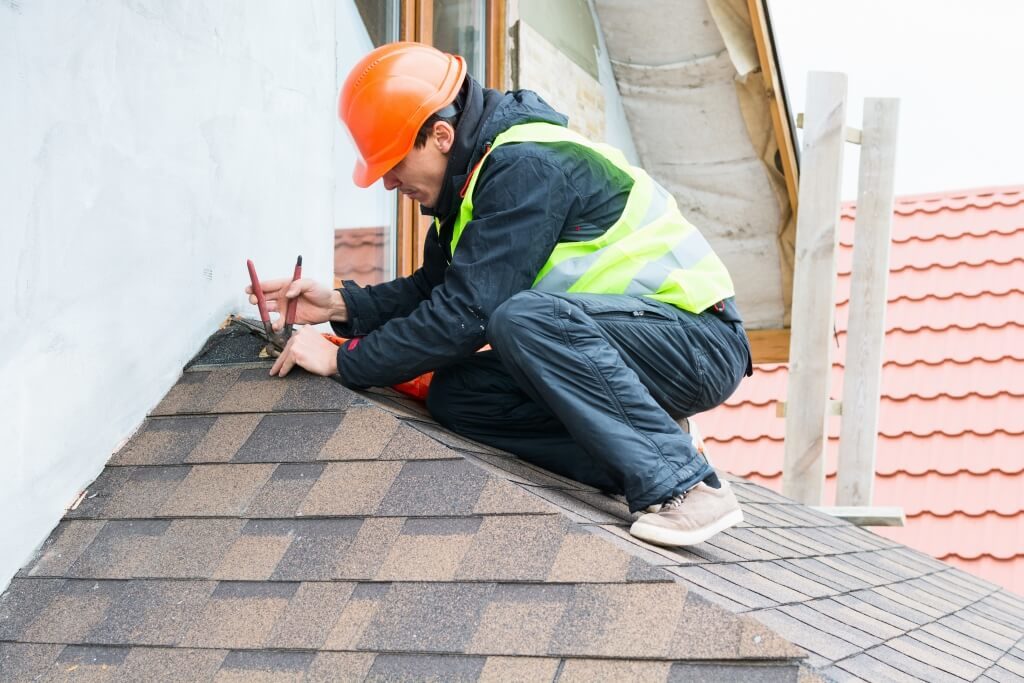

Монтаж мягкой черепицы на крыше дома

Ведь крыша, на самом деле, формирует общий вид жилого здания. Другой отдаст предпочтение надежности и практичности крыши, довольствуясь уютной и комфортной обстановкой в своем жилище.
Монтаж мягкой черепицы на крыше дома

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

Как можно прикрепить стропильные ноги к коньку

Необходимо будет также прикрепить стропила к мауэрлату. Как это можно сделать — смотрите на фото ниже.

Способы крепления стропильных ног к мауэрлату

Многощипцовая крыша

Многощипцовая крыша образуется сочетанием двускатных крыш разного размера, форм и углов наклона. Обычно это треугольные и трапециевидные плоскости, порой используются прямоугольные. Большие площади увеличивают затраты на кровельный материал и соответственно его общий вес. Необходимо приобретение ребер жесткости и ендов. Крыши могут быть с заостренными или вальмовыми углами.

Особенности проектирования

Очень сложная в проектировании крыша, требующая специальных навыков. Следует учитывать, что такая крыша хорошо смотрится на большом здании и проигрывает на маленьком. Каждый элемент крыши рассчитывается отдельно. Специалисты рекомендуют использовать легкие материалы и не экономить на гидроизоляции. Сложным этапом проектирования является планирование оконных систем и водостока. Стропила должны быть из качественных брусьев.

Варианты стропильной системы

Основным элементом стропильной системы является мауэрлат, на который крепятся остальные элементы системы. Сложная система должна равномерно распределять нагрузку на стены и фундамент.

Особенности монтажа

Каркас крыши монтируется очень сложно, кроме того, крыша имеет особенность: необходимо защищать от попадания влаги угол соединения скатов, примыкание ендов. Таких уязвимых участков много, поэтому нужно быть очень внимательным при монтаже и выбирать наиболее качественные материалы для гидроизоляции.

Достоинства и недостатки

Преимущества многощипцовой крыши:

  • привлекательный экстерьер самой крыши и здания в целом;
  • конструкция очень прочная и долго эксплуатируется;
  • практичность;
  • под крышей можно устроить дополнительное помещение.

Недостатки этого вида крыши:

  • большое количество составляющих: покрытия, доборных элементов и пр.;
  • после резки кровельного покрытия – много отходов.

Варианты проектирования

Вывод

Чтобы результат не разочаровал, крыша должна проектироваться одновременно с домом, оптимально – и форма, и параметры стропильной системы, и вид кровельного покрытия. Другое дело, что проект может быть типовым или сделанным самостоятельно при помощи компьютерных программ и нормативных таблиц. Очень удобно, что современные технологии позволяют «примерить» крыши разных типов и заранее «увидеть» стоит ли заморачиваться с вальмой или дом неплохо смотрится и с двускаткой. А если самостоятельно определиться не получается, всегда можно попросить помощи на форуме, в профильном разделе.

По теме – интересная крыша Судейкина, разработанная выдающимся русским архитектором еще в прошлом веке, но и сегодня не утратившая актуальности

А если не хочется кровлю как у всех, обратите внимание на керамогранит – интересный вид и доступный бюджет в тандеме. В видео – о каменном доме с плоской крышей

Подписывайтесь на наш Telegram канал Эксклюзивные посты каждую неделю

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
